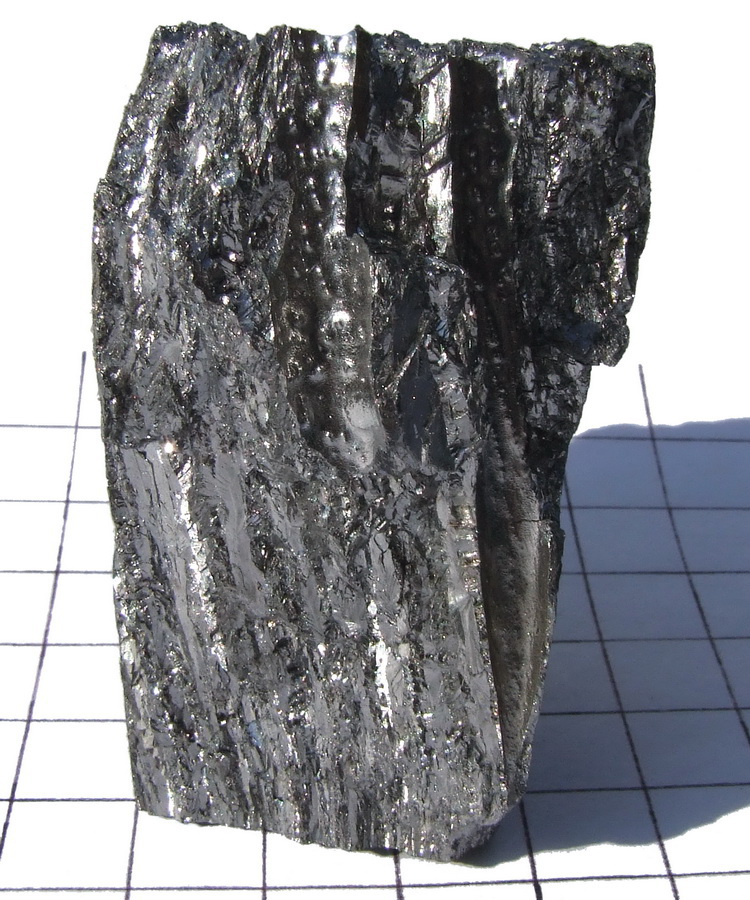

Beryl jako źródło neutronów i reflektor

Streszczenie

Beryl jest jednym z tych materiałów, które w technice jądrowej okazują się cenne z dwóch zupełnie różnych powodów. Z jednej strony może pomagać w wytworzeniu impulsu neutronowego, gdy połączy się go z silnym emiterem alfa, na przykład polonem-210. Z drugiej strony działa jako bardzo dobry, lekki reflektor neutronów: część neutronów próbujących uciec z rdzenia zawraca z powrotem, poprawiając bilans neutronowy i zmniejszając wymaganą ilość materiału rozszczepialnego.^1,2

Ta podwójna użyteczność miała jednak cenę. Beryl jest toksyczny chemicznie, trudny w obróbce i w eksperymentach krytycznych potrafi być zdradliwy, bo nawet niewielka zmiana geometrii reflektora może gwałtownie zwiększyć reaktywność układu. Dlatego historia berylu łączy trzy wątki naraz: fizykę reakcji jądrowych, inżynierię wczesnych bomb implozyjnych i bezpieczeństwo laboratoryjne w Los Alamos.^2,3

Rozszerzenie tematu

Beryl w technice jądrowej jest interesujący przede wszystkim dlatego, że ma bardzo mały przekrój absorpcji neutronów i jednocześnie bardzo dobre własności rozpraszające w przeliczeniu na jednostkę masy. To czyni go wyjątkowo atrakcyjnym tam, gdzie liczy się każdy kilogram i każdy neutron. W broni jądrowej ma to duże znaczenie, bo otaczająca rdzeń warstwa materiału może poprawić bilans neutronowy, ale nie może jednocześnie zbyt mocno zwiększać całkowitej masy układu.^1,4

Pierwsza rola berylu dotyczy reakcji typu $(\alpha,n)$. Jeżeli jądro berylu-9 zostanie trafione cząstką alfa o odpowiedniej energii, może dojść do emisji neutronu. Właśnie tę własność wykorzystano w klasycznych inicjatorach neutronowych, gdzie beryl łączono z silnym emiterem alfa, przede wszystkim z polonem-210. W stanie spoczynku oba materiały musiały być od siebie odseparowane, a dopiero w chwili implozji układ był tak odkształcany, by gwałtownie je zmieszać i wygenerować krótki impuls neutronów rozpoczynający rozszczepienie we właściwym momencie.^2,5

To rozwiązanie było potrzebne dlatego, że w bombie implozyjnej liczy się nie tylko to, czy neutron w ogóle pojawi się w rdzeniu, lecz także kiedy się pojawi. Jeśli impuls przyjdzie za wcześnie, może dojść do predetonacji, czyli zapłonu przy zbyt małej kompresji. Jeśli przyjdzie za późno, część maksymalnej nadkrytyczności zostanie zmarnowana. Klasyczny polonowo-berylowy inicjator dawał sposób na wywołanie rozpoczęcia reakcji w znacznie lepiej kontrolowanym momencie niż przypadkowe neutrony tła.^2,5

Ta technika miała jednak ograniczenia. Sama reakcja $(\alpha,n)$ zachodzi tylko w niewielkiej części zderzeń, więc aby uzyskać odpowiednio silny impuls neutronowy, potrzebny był bardzo intensywny emiter alfa. To prowadziło bezpośrednio do użycia polonu-210, a więc materiału o krótkim okresie półtrwania, dużej aktywności i poważnych problemach logistycznych. W praktyce oznaczało to, że inicjatory miały ograniczoną żywotność i wymagały ciągłej produkcji oraz wymiany. Problem ten nie wynikał z samego berylu, ale z tego, że beryl jako generator neutronów najlepiej działał właśnie w parze z takim radioizotopem.^2,5

Druga rola berylu jest jeszcze ważniejsza z punktu widzenia konstrukcji samego ładunku. Jako reflektor neutronów beryl może zawracać część neutronów uciekających z rdzenia z powrotem do materiału rozszczepialnego. To poprawia wykorzystanie neutronów i obniża efektywną masę krytyczną. W konstrukcjach, gdzie liczy się mała masa i mały rozmiar całego układu, cienki reflektor berylowy staje się szczególnie atrakcyjny.^1,4

Trzeba jednak od razu dodać istotne zastrzeżenie. Beryl nie jest idealnym reflektorem w każdej sytuacji. Jako lekki pierwiastek dość wyraźnie moderuje neutrony, a w bombie zbyt silne spowolnienie odbitych neutronów może być niekorzystne przez efekt „time absorption”: neutron wracający z reflektora zbyt późno ma dużo mniejsze znaczenie dla bardzo szybko rozwijającej się reakcji łańcuchowej niż neutron, który nigdy nie opuścił rdzenia. Dlatego beryl jest szczególnie użyteczny jako reflektor lekki i bliski rdzeniowi, ale jego zalety nie rosną bez końca wraz z grubością warstwy.^4,6

Właśnie stąd bierze się ważna różnica między berylem a cięższymi reflektorami, takimi jak uran-238 albo węglik wolframu. Cięższe materiały zwykle gorzej wypadają w relacji „efekt reflektora do masy”, ale mogą mieć lepsze własności jako tamper i mniej spowalniać neutrony. Beryl natomiast jest wyjątkowo atrakcyjny tam, gdzie projektant chce zbudować układ możliwie lekki, kompaktowy i oszczędny materiałowo. W nowoczesnych lekkich głowicach oraz w zapalnikach termojądrowych ta zaleta była szczególnie cenna.^1,4

Beryl ma jeszcze jedną własność, która bywa przedstawiana zbyt optymistycznie. Może uczestniczyć w reakcji $(n,2n)$, a więc przy odpowiednio energetycznych neutronach wypuszczać dodatkowy neutron i nieco poprawiać bilans neutronowy. Dla zwykłego widma neutronów rozszczepieniowych efekt ten istnieje, ale nie jest dominujący. Staje się ciekawszy dopiero w układach, gdzie obecne są neutrony o wyższych energiach, na przykład w bardziej zaawansowanych konstrukcjach wspomaganych albo termojądrowych. Nie należy więc traktować berylu jako materiału „mnożącego neutrony” w prostym sensie; jego główna wartość w klasycznych konstrukcjach polegała raczej na lekkim i skutecznym odbijaniu niż na samym mnożeniu.^1,4

Znaczenie berylu dobrze pokazują też wypadki krytyczne w Los Alamos. W eksperymentach z Demon Core berylowe elementy reflektora były wykorzystywane do badania, jak bardzo można zbliżyć układ do stanu krytycznego. Sam materiał nie był „aktywny” w sensie promieniotwórczym, ale przez wpływ na bilans neutronów potrafił gwałtownie zmieniać zachowanie całego układu. To bardzo ważna lekcja praktyczna: reflektor nie musi zawierać energii jądrowej, aby był śmiertelnie niebezpieczny w pobliżu materiału rozszczepialnego, a przy bardziej ambitnych rdzeniach ma to bezpośredni związek z problemem one-point safety.^3,6

Do tego dochodzi zwykłe zagrożenie chemiczne. Beryl i jego pyły są silnie toksyczne; długotrwałe narażenie może prowadzić do ciężkiej berylozy oraz trwałych uszkodzeń płuc. Oznacza to, że materiał atrakcyjny jądrowo jest jednocześnie wymagający warsztatowo: potrzebuje szczelnych procedur obróbki, filtracji i ochrony personelu. W porównaniu z opisem własności neutronowych jest to może mniej spektakularne, ale właśnie takie szczegóły często decydują, czy dany materiał jest realnie wygodny do stosowania na większą skalę.^1,3

Najkrótsze podsumowanie wygląda więc tak: beryl był cenny, bo potrafił zarówno pomagać generować neutrony w inicjatorze, jak i oszczędzać neutrony jako reflektor. Nie był jednak materiałem prostym ani „magicznym”. Jego realna wartość wynikała z bardzo konkretnego zestawu kompromisów między masą, odbiciem neutronów, moderacją, toksycznością i trudnością wykonania.^1,2,4

Fizyka jądrowa berylu — szczegółowe właściwości

Beryl-9 (⁹Be, Z=4) jest jedynym stabilnym izotopem berylu. Jego właściwości jądrowe są wyjątkowe wśród lekkich pierwiastków:

Właściwość	Wartość
Gęstość	1,848 g/cm³
Temperatura topnienia	1287°C
Przekrój na wychwyt (n,γ)	0,0092 barn (0,025 eV)
Przekrój na rozpraszanie (n,el.)	~6 barn
Energia progowa (α,n)	~0 MeV (egzoenergetyczna dla α > ~3,7 MeV)
Energia progowa (n,2n)	1,85 MeV
Energia progowa (γ,n)	1,67 MeV
Q reakcji (α,n): ⁹Be + α → ¹²C + n	+5,70 MeV
Q reakcji (n,2n): ⁹Be + n → 8Be + 2n	−1,667 MeV (endotermiczna)
Droga wolna średnia (n term.)	~21 cm
Albedo neutronów (1 MeV)	~0,90 (90% odbite)

Beryl ma wyjątkowo mały przekrój na wychwyt neutronów termalnych — jeden z najniższych spośród wszystkich stałych materiałów (porównywalny tylko z węglem C, ciężką wodą D₂O i deuterem). To sprawia, że beryl pochłania minimalnie neutronów i jest doskonałym reflektorem i moderatorem.^1,4

Reakcja (α,n) z berylem — fizykochemiczne podstawy

Reakcja berylu z cząstkami alfa jest najważniejszą jego właściwością w kontekście inicjatorów:

$${}^{9}\mathrm{Be} + {}^{4}\mathrm{He} \rightarrow {}^{12}\mathrm{C} + n + 5{,}70 \mathrm{MeV}$$

Wytworzony neutron ma energię w zakresie 1–12 MeV (rozkład ciągły, zależny od kąta emisji). Główny pik energetyczny: ~5 MeV. Reakcja jest egzoenergetyczna (+5,70 MeV) — więc każde alfa o energii powyżej bariery kulombowskiej (~3,7 MeV dla α na ⁹Be) może uruchomić reakcję. Alfa z Po-210 (5,30 MeV), Ra-226 (4,78 MeV), Pu-238 (5,50 MeV), Am-241 (5,49 MeV) — wszystkie przekraczają próg.^2,5

Wydajność reakcji (α,n) z berylem:

• Po-210 (5,30 MeV) + Be: ~70 n na 10⁶ cząstek alfa
• Am-241 (5,49 MeV) + Be: ~60 n na 10⁶ cząstek alfa
• Ra-226 (4,78 MeV) + Be: ~50 n na 10⁶ cząstek alfa

Typowe źródło AmBe (Am-241 + Be): aktywność 3,7 GBq (100 mCi) = 3,7×10⁹ rozpadów alfa/s. Przy wydajności ~60 neutronów na 10⁶ alfa: ~2,2×10⁵ n/s. To wystarczy do kalibracji detektorów neutronowych i wielu zastosowań laboratoryjnych.

Izotropowe źródła neutronów AmBe i PoBe (lub PuBe, CfBe) są standardowymi źródłami neutronów w laboratoriach. Główne zastosowania: kalibracja liczników neutronowych, dozymetria neutronowa, wzorcowanie metod analizy neutronowej aktywacyjnej (NAA).^1,5

Beryl jako moderator neutronów w reaktorach

Beryl jest jednym z najlepszych moderatorów neutronów ze względu na:

• Mały atom (duże spowolnienie na zderzenie: Δ(ln E) = 0,209 na zderzenie, vs C = 0,158, H₂O ≈ 0,920)
• Minimalny wychwyt (0,0092 barn) vs woda (0,33 barn na H + 0,00026 barn na O)

Porównanie moderatorów jądrowych:

Moderator	ξ*	Σₐ (cm⁻¹)	Σ_s (cm⁻¹)	Wiek spowolnienia (cm²)
H₂O (woda)	0,920	0,022	3,45	28
D₂O (ciężka woda)	0,509	0,000030	0,356	131
Grafit (C)	0,158	0,00035	0,384	368
Be (beryl)	0,209	0,00123	0,56	102
BeO (tlenek berylu)	0,173	0,00092	0,46	150

(*ξ = średnia utrata energii logarytmicznej na zderzenie)

Beryl jest lepszy od grafitu jako moderator (wyższe ξ), ale gorszy od ciężkiej wody. Główna zaleta: kompaktowość. Reaktor z moderatorem berylowym może być znacznie mniejszy niż z grafitowym, bo mniejsza droga swobodna moderatora. Stosowany m.in. w reaktorach badawczych o małych rozmiarach.^1,4

BeO (tlenek berylu): Jeszcze lepszy moderator od czystego berylu pod względem termiczne­go spowolnienia. Stosowany w reaktorach o wysokim strumieniu neutronów (HFIR w ORNL, NBS reactor). Tlenek berylu ma temperaturę topnienia 2530°C — co czyni go kandydatem na reflektor w reaktorach wysokotemperaturowych.

Beryl jako reflektor w broni i reaktorach

Jako reflektor neutronów beryl zawraca uciekające neutrony z powrotem do rdzenia. Kluczowe parametry reflektora:

Albedo A: Frakcja neutronów oddbitych z powrotem przy padaniu na grubą warstwę reflektora:

• Nieskończona warstwa Be przy E=1 MeV: A ≈ 0,90
• Nieskończona warstwa U-238 przy E=1 MeV: A ≈ 0,92
• Nieskończona warstwa H₂O: A ≈ 0,82

Efektywność reflektora w broni: W implosion bomb małej masy (~10 kg Pu) reflektor berylowy może zredukować masę krytyczną Pu-239 o ~35% w porównaniu z systemem bez reflektora (naga sfera). Dla sfery Pu-239 (gęstość ~19,8 g/cm³):

• Naga sfera: masa krytyczna ~10 kg
• Ze 4 cm reflektora Be: ~6,5 kg
• Z nieskończonym reflektorem Be: ~4,5 kg (granica)

Dla porównania z reflektorem U-238:

• Ze 4 cm U-238: masa krytyczna Pu-239 ~5,0 kg
• Nieskończony U-238: ~2,8 kg

U-238 jest lepszym reflektorem od Be (wyższe albedo), ale ~14× cięższy. Wybór między Be a U-238 jako reflektorem broni zależy od priorytetu: lekka głowica (Be) vs maks. wydajność neutronowa (U-238). W rzeczywistych głowicach stosuje się U-238 jako ciężki tamper i Be w elementach wewnętrznych (boosting, inicjacja).^1,4,6

Beryl w inicjatorach „Urchin” — historia i mechanizm

Inicjator polonowo-berylowy „Urchin” (Urwis) był centralnym elementem bomb Fat Man i Little Boy (chociaż Little Boy miał prostszy inicjator). Urwis składał się z:

• Kulki Po-210 (aktywność ~50 Ci = 1,85 TBq) w środku
• Otoczony pocienionymi żebrami z berylu
• Wszystko zamknięte w kapsule Ni/Au oddzielającej Po od Be

Przed detonacją: Po i Be są oddzielone — żadna cząstka alfa nie dociera do Be, żadnych neutronów.

W chwili implozji: fala uderzeniowa miazdzy kapsulę, mieszając Po i Be. W ciągu ~10⁻⁷ s:

• Po-210 emituje 50 Ci × 3,7×10¹⁰ Bq/Ci = 1,85×10¹² rozpadów/s → cząstki alfa
• Be wychwytuje alfa → ~10⁷ neutronów/s (70 n/10⁶ alfa × 1,85×10¹² alfa/s)
• Te neutrony inicjują reakcję łańcuchową w nadkrytycznym rdzeniu

Czas potrzebny do wytworzenia inicjacyjnych neutronów: ~1 µs (szybka eksplozja cieplna Po-Be). Czas reakcji łańcuchowej w nadkrytycznej sferze Pu-239 do pełnego wybuchu: ~1–3 µs. Timing jest krytyczny — inicjator musi działać dokładnie w momencie maksymalnej nadkrytyczności po kompresji.^2,5

Wada Po-210 jako inicjatora: T₁/₂=138 dni. Po roku: aktywność spadła do 14%. Po 2 latach: 2%. Broń musi być regularnie serwisowana i wymieniana polonu. W Los Alamos trzymano zasoby Po-210 i co kilka miesięcy wymieniano inicjatory. To skomplikowało logistykę w czasie II wojny.

Nowoczesne głowice używają EBW (Electronic Bridge Wire) i ENG (Electronic Neutron Generator) zamiast Po-Be — bez problemu z krótkim T₁/₂. ENG to elektronowa tuba z D i T, generująca neutrony 14 MeV przez D+T fuzję przy przyłożeniu napięcia impulsu.^2,5

Wypadki krytyczne z berylem — Demon Core i Texas Tower

Demon Core (Louis Slotin, 21 maja 1946, Los Alamos): Slotin prowadził doświadczenie krytyczne — zbliżał dwie półsfery Be (reflektora) do rdzenia Pu-239 (8,4 kg) trzymając je śrubokrętem. Przez pomyłkę śrubokręt ześlizgnął się i zamknął półsfery. Reaktywność skoczyła — nastąpił błysk niebieskiej poświaty (Čerenkov), eksplozja gamma i neutronów. Slotin był napromieniowany dawką ~21 Sv — zmarł 9 dni później. Siedem osób stało w pobliżu — otrzymały dawki 0,34–2,1 Sv. Większość z nich przeżyła, choć część zachorowała na raka.

To właśnie reflektory berylowe tworzyły krytyczne „pułapkę” — beryl tak dobrze odbijał neutrony, że zamknięcie reflektora (nawet na ułamek sekundy) powodowało gwałtowny wzrost strumienia, powodując excursion. Wypadek doprowadził do wprowadzenia zasady: nie używać ręcznie trzymanych narzędzi jako zabezpieczeń przy eksperymentach krytycznych.

Poprzedni wypadek (Harry Daghlian, 21 sierpnia 1945, Los Alamos): Daghlian był w trakcie ustawiania cegieł węglika wolframu wokół tego samego rdzenia (nie berylowego). Przez przypadek upuścił jedną cegłę na rdzeń — ten stał się nadkrytyczny. Daghlian otrzymał dawkę ~10 Sv — zmarł 25 dni później. Demon Core zabił dwie osoby na przestrzeni roku.^3,6

Texas Tower 2 (Płyta EB nr 2, SL-1, Idaho, 1961): Nie dotyczyła bezpośrednio berylu, ale ilustruje ogólne zagrożenie z reflektorami. Operator wyciągnął środkowy pręt kontrolny SL-1 zbyt daleko, powodując eksplozję parową i reaktywność 10 000× ponad nominalną. Trzech operatorów zginęło od eksplozji, nie od dawki (wbicie pręta przez operatora). Lekcja: układy z dobrymi reflektorami (beryl, woda) wymagają dużej ostrożności przy wszelkiej manipulacji geometrią.

Standardy ANSI/ANS-8.1 i IAEA Safeguards dotyczące krytyczności (Nuclear Criticality Safety) wymagają dziś analizy efektu reflektora w każdym scenariuszu przechowywania, transportu i przeróbki materiałów fisylnych. Beryl jako reflektor jest explicitly uwzględniany w kodach MCNP jako potencjalny moderator w otoczeniu materiałów rozszczepialnych.³

Beryl w reaktorach badawczych i tokamakach

Reaktory badawcze z berylowym reflektorem:

• HFIR (High Flux Isotope Reactor, ORNL, USA): Berylowy reflektor otaczający rdzeń HEU; strumień neutronów ~2×10¹⁵ n/cm²/s. Używany do produkcji Cf-252, Cm-248, Bk-249 i badań neutronowych.
• ILL (Institut Laue-Langevin, Grenoble, Francja): Reaktor 58 MW z eutektycznym moderatorem deuterowym i reflektorem D₂O/Be. Największy strumień neutronów badawczych w Europie (~1,5×10¹⁵ n/cm²/s).
• Reaktor MARIA (Świerk, Polska): 20 MW, moderator D₂O z elementami Be reflektora. Produkuje radioizotopy i prowadzi badania materiałowe.

W tokamakach (ITER, JET, AUG):

• ITER: Ścianki plazmowe (first wall) w zakresie wewnętrznym pokryte berylem. Beryl ma niski Z (Z=4), więc zanieczyszczenia Be w plazmie powodują mało bremsstrahlung i mało chłodzą plazmę vs cięższe pierwiastki (Fe, Cu).
• JET (Joint European Torus): W fazie ITER-Like Wall (ILW, od 2011) zamieniono grafitowe kafelki na Be i wolfram. Wyniki: 55% więcej trytu osiągnięto per shot vs grafit dzięki mniejszej retencji trytu przez Be.
• Toksyczność Be w tokamakach: Obsługa modułów Be z JET po dezaktywacji: Be jest toksyczny, wymaga full-body protection, procedur izolacji. To jeden z powodów, że ITER będzie wymagać Remote Handling dla pierwszej ściany.

W IFPiLM (Instytut Fizyki Plazmy i Laserowej Mikrosyntezy) w Warszawie prowadzone są badania zachowania Be w warunkach plazmowych, w kontekście udziału Polski w ITER.

Chemia i toksykologia berylu

Beryl (BeO, Be, sole berylu) jest substancją ekstremalnie toksyczną:

Beryloza (Chronic Beryllium Disease, CBD): Choroba płuc wywołana long-term exposure na pyły Be. Objawy: ziarniniakowatość, włóknienie płuc, duszność, kaszel. Nieuleczalna (CBD jest permanentna po wystąpieniu). Latencja: 5–15 lat od pierwszego narażenia.

Ostra beryloza: Ostre zapalenie płuc po masowym narażeniu. Sżybki zgon możliwy przy stężeniu Be > ~100 µg/m³. Stężenie bezpieczne (OSHA): <0,2 µg/m³ (8h TWA), krótkoterminowe <2 µg/m³.

Uczulenie na beryl: Do 15% pracowników narażonych na Be ulega uczuleniu (BeS — Beryllium Sensitization) i może rozwinąć CBD. Test diagnostyczny: BeLPT (Beryllium Lymphocyte Proliferation Test) — test krwi wykrywający uczulenie.

Pracownicy Y-12, Oak Ridge pracujący z Be w procesach produkcji głowic byli narażeni na be przez dekady. Wiele z nich zachorowało na CBD lub BeS. Program odszkodowawczy (EEOICPA — Energy Employees Occupational Illness Compensation Program Act, USA, 2000) wypłacił setki milionów dolarów byłym pracownikom Y-12, LANL i innych zakładów DOE narażonych na Be.

W Polsce: Praca z berylem jest regulowana przez Rozporządzenie Ministra Zdrowia (transpozycja Dyrektywy 2017/164/UE o wskaźnikach narażenia zawodowego). Wartość dopuszczalna Be w powietrzu miejsca pracy (NDS): 0,0002 mg/m³ (0,2 µg/m³). Polska nie produkuje komponentów berylowych dla broni — ale firmy produkujące sprzęt elektroniczny (transformatory X-ray, złącza mikroelektroniczne z Cu-Be) muszą stosować te procedury.³

Beryl wobec innych reflektorów — tabela porównawcza

Materiał	Gęstość (g/cm³)	σ_abs (barn)	Albedo (~1 MeV)	Moc reduk. m_kr Pu-239	Toksyczność
Be (beryl)	1,85	0,0092	~0,90	−35% (4 cm)	bardzo wysoka
BeO (tl. berylu)	3,01	0,009	~0,91	~−37%	wysoka
Grafit (C)	1,7–2,2	0,0035	~0,81	−25%	niska
D₂O (c. woda)	1,105	0,00013	~0,96	−50% (10 cm)	brak
U-238 (DU)	19,1	2,7	~0,92	−45% (4 cm)	umiarkowana (chemiczna)
WC (węglik wolframu)	15,6	~2,2	~0,88	−40% (2 cm)	umiarkowana

Be ma najlepszy stosunek efektywności reflektora do masy (g/cm³). D₂O jest lepszym reflektorem, ale ciekłym, trudnym w użyciu broniowym. U-238 i WC są mocniejszymi reflektorami wagowo, ale są wielokrotnie cięższe. Dla miniaturyzacji głowic beryl był w wielu przypadkach optymalnym wyborem.^1,4

Podsumowanie historycznego i technologicznego znaczenia berylu

Beryl odegrał kluczową rolę w dwóch historycznych fazach technologii jądrowej:

1. Era bomb atomowych (1943–1960): Jako materiał inicjatora (Po-Be, Ra-Be, PuBe) i jako reflektor w broniach implozyjnych. Demon Core (1945–1946) pokazał zarówno skuteczność berylu jako reflektora, jak i śmiertelne niebezpieczeństwo pracy z nim.

2. Era reaktorów badawczych i fuzyjnych (1960–): Jako moderator/reflektor w reaktorach badawczych (HFIR, ILL, MARIA) i jako materiał pierwszej ściany w tokamakach (JET, planowany ITER). Tu beryl musi być stosowany ze świadomością pełnej toksyczności chemicznej.

We współczesnej energetyce jądrowej beryl jest zastępowany alternatywnymi materiałami tam, gdzie to możliwe (grafit, ciężka woda) z powodu toksyczności. Jednak w zastosowaniach wymagających ekstremalnie niskiego wychwytu neutronów i wysokiej temperatury pracy — BeO pozostaje niezastąpiony.

Dla fizyka jądrowego beryl jest doskonałym przykładem materiału, gdzie właściwości jądrowe (mały wychwyt, dobra moderacja, reakcja α,n) krzyżują się z właściwościami chemicznymi i technologicznymi (toksyczność, twardość, temperatura topnienia) — i dopiero te wszystkie wymiary razem decydują, czy materiał jest użyteczny w danej aplikacji.^1,2,3,4

Źródła AmBe i PuBe — zastosowania w laboratoryjnej radiometrii

Źródła neutronowe typu (α,n) z berylem są standardowymi instrumentami w radiometrii laboratoryjnej. Porównanie popularnych typów:

Typ źródła	Emiter alfa	T₁/₂	E_alfa (MeV)	Wydajność n (n/10⁶ α)	Strumień typowy
²⁴¹AmBe	Am-241	432 lat	5,49	~60	~2×10⁶ n/s/Ci
²³⁸PuBe	Pu-238	87,7 lat	5,50	~65	~2,4×10⁶ n/s/Ci
²¹⁰PoBe	Po-210	138 dni	5,30	~70	~3×10⁶ n/s/Ci (krótkotrwałe)
²²⁶RaBe	Ra-226	1600 lat	4,78	~50	~1×10⁶ n/s/Ci
²⁵²Cf	—	2,645 lat	—	—	~2,3×10⁹ n/s/g (spont. roz.)

Am-241+Be jest dziś standardem — ze względu na długi T₁/₂ (432 lat), bezpieczeństwo i komercyjną dostępność. Cf-252 jako silne, kompaktowe źródło neutronów (samoistne rozszczepienie, nie reakcja α,n) jest stosowane gdy potrzebny jest wysoki strumień (>10⁸ n/s). Jednak Cf-252 jest bardzo drogi i ma krótki T₁/₂ (2,645 lat).

Certyfikowane źródła AmBe są produkowane przez Eckert & Ziegler (USA/Niemcy), ANSTO (Australia), Isotope Products. W Polsce: NCBJ Świerk i IFJ PAN Kraków posiadają źródła AmBe do celów kalibracyjnych i badawczych. Regulowane przez Prawo atomowe (PAA) — wymagana licencja na posiadanie i użytkowanie źródeł powyżej 100 µCi.⁵

Beryl w spektrometrii neutronowej i analizie aktywacyjnej

Źródła AmBe i inne źródła Be-based są używane w metodzie NAA (Neutron Activation Analysis) — niedestrukcyjnej analizie składu pierwiastkowego próbek przez napromienianie neutronami i mierzenie emisji gamma produktów aktywacji.

Typowe zastosowania NAA z moderowanymi neutronami z AmBe:

• Archeologia: analiza składu ceramik i metali antycznych (Cu, Mn, Na, Br jako znaczniki)
• Geologia: analiza rud i minerałów (Co, Cr, Sc, Tb, U)
• Kryminalistyka sądowa: ślady metali ciężkich (As, Bi, Sb w kulach i prochach)
• Analiza paliw: zawartość siarki, metali śladowych w ropie i węglu
• Ekologia: monitoring skażeń metali ciężkich w glebie i wodzie

NAA z reaktorem (np. MARIA, Świerk) daje dużo wyższy strumień i lepszą czułość analityczną niż NAA ze źródłem AmBe, ale jest dostępna tylko dla wybranych próbek. AmBe umożliwia on-site NAA w terenie lub w mniejszych laboratoriach.¹

Beryl w broni konwencjonalnej i zbroieniowej historii

Niezwiązany z jądrową stroną: beryl jest używany w stopach metali dla broni konwencjonalnej i lotnictwa:

Cu-Be (miedź-berylowa): Stop ~2% Be w Cu — jeden z najtwardszych stopów miedzi, nieiskrzący. Stosowany w sprzęcie wybuchowym jako narzędzia pracy (klucze, łomy, narzędzia iskroszczelne) — szczególnie ważne przy materiałach wybuchowych. Cu-Be znalazło szerokie zastosowanie w zakładach zbrojeniowych, gdzie narzędzia muszą być nieiskrzące (stop Cu-Be nie iskrzy przy uderzeniu w metal).

Al-Be (aluminium-berylowe): Materiał lotniczy i kosmiczny (np. AlBeMet ®). Niezwykła kombinacja: mała gęstość (~2,2 g/cm³) + wysoka sztywność + dobra wytrzymałość. Stosowany w komponentach rakiet (naprowadzanie), dronów wojskowych, podwoziach lotniczych.

Reflektory i osłony balistyczne z Be: W niektórych projektach tarczy balistycznych testowano Be jako ultra-lekki komponent, ale toksyczność uniemożliwiała praktyczne wdrożenie bez spezjalistycznych osłon.

Z perspektywy proliferacyjnej: Beryl metal, Be-proszek i stopy berylowe są pod kontrolą NSG (Nuclear Suppliers Group) i MTCR (Missile Technology Control Regime), bo mogą być używane zarówno w jądrowych reflektorach, jak i komponentach rakietowych. Eksport berylu metalu do krajów spoza NSG wymaga licencji eksportowych.⁴

Reakcja (γ,n) z berylem i jej znaczenie

⁹Be jest wyjątkowy pod jednym względem: ma najniższą energię progową reakcji fotojądrowej (γ,n) spośród wszystkich stabilnych nuklidów:

$${}^{9}\mathrm{Be} + \gamma \rightarrow {}^{8}\mathrm{Be} + n \quad (Q = -1{,}67 \mathrm{MeV})$$

Próg energetyczny γ = 1,67 MeV. Dla porównania: deuteron D ma próg γ=2,22 MeV, ¹⁶O ma próg ~12 MeV. Beryl wymaga tylko 1,67 MeV fotonu, by wyemitować neutron.

Skutki praktyczne:

1. W reaktorach: Promieniowanie gamma z produktów rozszczepienia może powodować emisję neutronów z elementów berylowych (reflektory, moderatory). To dodatkowe neutrony fotojonizacyjne mogą wpływać na bilans neutronowy — uwzględniane w obliczeniach neutronikowych.

2. W broni: Intensywne promieniowanie gamma z pierwszego stopnia (implozja) może wywoływać emisję neutronów z berylowych komponentów drugiego stopnia przed „właściwym" czasem inicjacji. To efekt niepożądany (może powodować predetonację) — dlatego projekt inicjatora musiał uwzględniać ekranowanie Be od strumienia gamma z pierwszego stopnia.

3. W medycynie: Akceleratory liniowe (LINAC) używane do radioterapii generują promienie gamma ~6–18 MeV. Berylowe okna i elementy LINAC mogą emitować neutrony (γ,n) podczas napromieniania. To źródło niekontrolowanego promieniowania neutronowego w otoczeniu aparatu, wymagające ekranowania.

4. W nauce: Źródła fotojądrowe z berylem (np. X-ray + Be, ta=γ,n) były używane w wczesnych eksperymentach z neutronami (Chadwick 1932!). Właśnie reakcja γ + Be → n była jednym z kluczowych kroków, które doprowadziły Chadwicka do odkrycia neutronu — choć on interpretował to jako bardzo energetyczne „promieniowanie X", a nie neutrony.⁶

Odkrycie neutronu a beryl — James Chadwick 1932

Historia odkrycia neutronu przez Chadwicka (1932) jest bezpośrednio związana z berylem:

1. Bothe i Becker (1930, Niemcy): Bombardowali ⁹Be cząstkami alfa z Po-210. Obserwowali „promieniowanie przenikliwe" o energii wyższej niż w innych materiałach. Interpretowali jako promieniowanie gamma.

2. Irène i Frédéric Joliot-Curie (1932, Paryż): Kierowali tym „promieniowaniem" na parafinę — obserwowali emisję protonów o dużej energii. Wciąż twierdzili, że to foton gamma, choć energia wymagana (>50 MeV) była nierealistyczna dla beta-rozpadów.

3. James Chadwick (12 lutego 1932, Cambridge): Powtórzył eksperymenty i zmierzył energię protonów z parafiny. Obliczył, że musi to być neutralna cząstka o masie zbliżonej do protonu — neutron. Artykuł „Possible Existence of a Neutron" ukazał się 17 lutego 1932 w Nature.

Beryl-9 jako cel alfa i jego reakcja (α,n) z Po-210 był kluczowym materiałem eksperymentalnym w odkryciu neutronu. Gdyby nie znane właściwości Be jako doskonałego materiału dla reakcji (α,n), odkrycie mogłoby zostać odłożone o lata. Chadwick otrzymał Nagrodę Nobla z fizyki w 1935 roku „za odkrycie neutronu".^1,5

To doskonały przykład, jak właściwości materiałowe (duży przekrój reakcji α,n w Be) mogą mieć fundamentalne konsekwencje dla historii nauki — i jak jądrowa fizyka eksperymentalna jest nierozerwalnie powiązana z właściwościami konkretnych nuklidów.

Obliczenia neutroniki z berylem w reaktorze MARIA

Reaktor MARIA w NCBJ Świerk (20 MW termalny, reaktor basenowy z moderatorem D₂O) posiada elementy z berylu w strukturze rdzenia. Obliczenia neutronikowe dla MARIA (prowadzone w NCBJ) używają kodów MCNP i SCALE/TRITON i uwzględniają:

• Efekt reflektora Be na bilans neutronów w rdzeniu
• Wkład reakcji ⁹Be(n,2n) do strumienia neutronów
• Produkcję ⁶He i ⁷Li przez aktywację berylu ($^9Be + n \rightarrow ^6He + 4\alpha$, $^9Be + n \rightarrow ^7Li + 3He$)
• Produkcję ⁶Li przez aktywację ($^7Li+n\rightarrow^6Li+2n$ przy E>7 MeV)
• Radioaktywność berylowych komponentów po długim napromienianiu (głównie ⁶He, T₁/₂=0,81 s)

Beryl aktywowany neutronami w reaktorze jest niskoaktywny (⁶He szybko zanika), ale długoterminowe napromienianie może prowadzić do akumulacji He w sieci krystalicznej Be (tzw. swelling — puchnięcie materiału berylowego). Zarządzanie berylowymi komponentami reaktora (wymiana po zadanej dozie neutronowej) jest elementem planu eksploatacyjnego reaktora MARIA.⁴

To pokazuje, że beryl — choć jest pasywnym materiałem reflektora — ma swój własny cykl materiałowego starzenia w reaktorze, wymagający uwzględnienia w planowaniu eksploatacji i konserwacji. Fizyka jądrowa berylu dotyczy więc nie tylko broni i inicjatorów z historii XX wieku, ale jest aktywnym zagadnieniem inżynierskim współczesnych reaktorów badawczych i energetycznych.

Proliferacyjne aspekty berylu i kontrola eksportu

Beryl metal, proszek i stopy berylowe (w tym Cu-Be i Al-Be) są materiałami podwójnego zastosowania objętymi kontrolą eksportu:

NSG (Nuclear Suppliers Group) — Trigger List Part 2: Beryl o czystości >99,5% i wyroby z berylu o masie >500 g są na liście materiałów kontrolowanych NSG (kategoria 1A003). Eksport do krajów spoza NSG wymaga licencji i zapewnienia przeznaczenia pokojowego.

Dlaczego beryl jest kontrolowany? Dwa powody:

1. Reflektor neutronów: Beryl może być użyty jako reflektor w urządzeniu rozszczepieniowym, redukując masę krytyczną materiału fisylnego.
2. Fuzja i moderacja: Beryl może być używany jako moderator w reaktorze dedykowanym do produkcji Pu-239 lub U-233 (cykl torowy).

Przypadki naruszeń kontroli eksportu berylu: W raportach GAO (US Government Accountability Office) z 2007 roku opisano przypadki nielegalnego transferu berylu do Chin i innych krajów w latach 1990. Firmy importujące beryl jako metal konstrukcyjny lub stop Cu-Be były podejrzane o skierowanie materiału do programów jądrowych. Beryl jest trudniejszy do śledzenia niż uran czy pluton (nie jest radioaktywny, nie wykrywany przez detektory promieniowania), co komplikuje monitoring proliferacyjny.

Polska i beryl: Polska nie jest producentem berylu (główni producenci to Kazachstan, Mozambik, Brazylia, USA). Import berylu przez polskie firmy (głównie stopy Cu-Be dla elektroniki i narzędzi specjalistycznych) podlega kontroli PAA i regulacjom Ministra Spraw Wewnętrznych. Polskie NCBJ importuje beryl dla celów reaktorowych z pełną dokumentacją use-case.⁴

Beryl w detektorach neutronów i ochronie radiologicznej

Beryl jest używany nie tylko jako źródło neutronów (przez Be+α), ale też jako element detektorów i ochrony:

Detektory BF₃ i ³He: Nie używają berylu, ale są kalibrowane źródłami AmBe lub PuBe. Beryl + alpha daje neutron, który jest wykrywany przez detektor.

Komory jonizacyjne z Be: W niektórych specjalistycznych aplikacjach berylowe okienka komór jonizacyjnych umożliwiają pomiar promieniowania w zakresie niskich energii (Be ma niski Z, minimalne pochłanianie promieniowania beta i gamma niskich energii — analogia do okienek Be w rurach rentgenowskich).

Moderatory neutronów do dozymetrii: Liczniki Bonner Sphere Spectrometry (BSS) używają sfer z polietylenu o różnych średnicach do moderacji neutronów i wyznaczania widma neutronowego. Nie używa berylu bezpośrednio, ale zasada moderacji jest analogiczna.

Ekranowanie głowic jądrowych od γ: W architekturze głowic termojądrowych (Teller-Ulam scheme) berylowa osłona między pierwszym a drugim stopniem może służyć jako częściowy ekran dla gamma (absorpcja γ przez ⁹Be → ⁸Be + n — ale to efekt niepożądany). Planowanie osłon między stopniami uwzględnia właściwości Be pod kątem reakcji γ,n.^2,6

Odkrycia izotopów berylu na granicach stabilności — Li-6 a Be-6

⁹Be (jedyny stabilny izotop) jest flanktowany przez bardzo krótkożyjące izotopy:

Izotop	T₁/₂	Tryb	Uwagi
⁶Be	9,2×10⁻²¹ s	2p (emisja 2 protonów)	rozpada się natychmiast
⁷Be	53,22 d	EC → ⁷Li	kosmogenny; powstaje z α+³He
⁸Be	6,7×10⁻¹⁷ s	2α	niestabilny, 2 α
⁹Be	STABILNY	—	jedyny stabilny
¹⁰Be	1,39×10⁶ lat	β⁻ → ¹⁰B	kosmogenny; datowanie geologiczne
¹¹Be	13,76 s	β⁻	jądro halo neutronowe!
¹²Be	24,1 ms	β⁻	2 neutrony halo

¹¹Be jest klasycznym przykładem jądra halo — ma nadliczbowy neutron w bardzo rozległej orbicie (halo, rozmiar jądra ~3× większy niż normalny). Badany m.in. na ISOLDE w CERN i RIKEN w Japonii jako test modeli powłokowych przy granicy stabilności.

⁸Be (T₁/₂ = 6,7×10⁻¹⁷ s) jest wyjątkowym przypadkiem w astrofizyce: jest produktem pośrednim reakcji triple-alpha (3He → ⁸Be → ¹²C), ale natychmiast rozpada się na 2α. Prędkość równowagi ⁸Be w plazmie gwiezdnej jest kluczowa dla efektywności procesu triple-alpha. Stan Hoyle'a w ¹²C jest rezonansem jądrowym, który „ratuje" ⁸Be przed natychmiastowym rozpadem przez wchłanianie kolejnej alfa.

Izotop ⁷Be (T₁/₂=53 d) jest produkowany przez promieniowanie kosmiczne (p/α + N/O → ⁷Be + ...) i opaduje z atmosferą. Jest jedynym kosmogennym radionuklidem berylu o dostatecznie długim T₁/₂ dla monitorowania i jako znacznik meteorologiczny cyrkulacji atmosferycznej. ¹⁰Be (T₁/₂=1,39 Myr) jest znany jako znacznik geologiczny do datowania skał odsłoniętych na powierzchni (surface exposure dating).

Te różnorodne zastosowania izotopów berylu — od stabilnego ⁹Be jako reflektora/moderatora, przez ⁷Be jako znacznik atmosferyczny, do ¹¹Be jako jądra halo — czynią beryl wyjątkowo interesującym przykładem do nauki fizyki jądrowej w szerszym kontekście. W jednym pierwiastku skupiają się: historia odkrycia neutronu (1932), technologia broni jądrowej (inicjator Po-Be, reflektor), bezpieczeństwo jądrowe (wypadki Demon Core), energetyka reaktorowa (moderator MARIA, ściana pierwsza ITER), geologia (¹⁰Be datowanie), astrofizyka (⁸Be a triple-alpha) i fizyka fundamentalna (¹¹Be halo). To czyni go jednym z najbardziej wielowymiarowych materiałów w całej fizyce jądrowej.¹

Dodatkowe materiały multimedialne

Jako rozwinięcie warto przejść do inicjatora neutronowego „Urwis”, polonu-210 w inicjatorach oraz reflektora i tampra uranowego. Dopiero ten zestaw pokazuje, że beryl był cenny nie tylko jako lekki reflektor, ale też jako aktywny partner reakcji (α,n) w klasycznych źródłach impulsu neutronowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu porównującego kilka cienkich reflektorów neutronowych otaczających ten sam rdzeń. W wariancie podstawowym należy:

1. przyjąć ten sam model rdzenia i ten sam początkowy strumień neutronów uciekających na zewnątrz,
2. porównać trzy warianty warstwy odbijającej: beryl, uran-238 i materiał odniesienia o słabych własnościach reflektora,
3. oszacować, jaka część neutronów wraca do rdzenia w czasie istotnym dla szybkiej reakcji łańcuchowej,
4. pokazać, dlaczego zbyt gruby reflektor z lekkiego materiału przynosi malejące korzyści,
5. wyjaśnić, czemu beryl jest szczególnie atrakcyjny w układach lekkich, ale nie zawsze jest najlepszym kompromisem dla całej konstrukcji.

Celem ćwiczenia nie jest odtworzenie pełnej teorii transportu neutronów, lecz uchwycenie zasadniczej różnicy między samym „odbiciem” neutronów a odbiciem użytecznym czasowo dla bardzo szybkiego procesu rozszczepienia.

Drugie ćwiczenie powinno dotyczyć inicjatora polonowo-berylowego jako układu produkcji neutronów. Należy:

1. przyjąć orientacyjny strumień cząstek alfa emitowanych przez polon-210,
2. oszacować, jak zmienia się tempo generacji neutronów przy pełnym rozdzieleniu i przy gwałtownym zetknięciu warstw polonu i berylu,
3. porównać wpływ słabego, rozciągniętego w czasie źródła neutronów z krótkim impulsem inicjującym,
4. powiązać wynik z ryzykiem predetonacji oraz z potrzebą precyzyjnego momentu startu reakcji,
5. uzupełnić analizę o ocenę kosztów eksploatacyjnych wynikających z krótkiego półtrwania polonu i toksyczności berylu.

To ćwiczenie ma pokazać, że nawet bardzo mały element konstrukcji, ważący zaledwie gramy, może decydować o niezawodności całego układu jądrowego.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Inicjator neutronowy "Urwis" (The Urchin)
• Reflektor i tamper uranowy
• Polon-210 w inicjatorach
• Metoda implozyjna - mechanizm Fat Man
