Detonatory z odparowującym przewodem (EBW)

Streszczenie

W bombie implozyjnej nie wystarczy mieć dobrych soczewek wybuchowych. Trzeba je jeszcze zainicjować z dokładnością liczona w dziesiątkach nanosekund. Zwykłe detonatory chemiczne były na to za wolne i zbyt rozrzutne czasowo, dlatego w Los Alamos opracowano detonatory EBW (Exploding Bridgewire). Ich zasada jest prosta: bardzo cienki drut zostaje w ułamku mikrosekundy odparowany przez silny impuls prądu, a powstała fala uderzeniowa inicjuje materiał wybuchowy.^1,2

To rozwiązanie dało jednocześnie dwie przewagi. Po pierwsze, bardzo wysoką dokładność synchronizacji. Po drugie, znacznie większe bezpieczeństwo, bo detonator nie reagował na przypadkowe grzanie, wstrząs albo słabe prądy błądzące. W Fat Manie system EBW był jednym z warunków koniecznych, aby 32 soczewki wybuchowe mogły pracować jak jeden precyzyjny układ implozyjny.^1,3

Rozszerzenie tematu

Detonator z eksplodującym mostkiem (EBW) jest jednym z tych wynalazków Projektu Manhattan, których znaczenie wykracza daleko poza samą broń jądrową — to praktyczne narodziny precyzyjnej elektroniki impulsowej. Poniżej rozkładamy temat na czynniki pierwsze: od problemu synchronizacji implozji, przez fizykę eksplodującego drutu, anatomię i sekwencję działania detonatora, parametry elektryczne fireseta, aż po wciąż nierozstrzygnięty spór o to, jak EBW naprawdę inicjuje materiał wybuchowy. Materiał opiera się na Nuclear Weapons FAQ oraz na współczesnym przeglądzie naukowym Rae i Dicksona z Proceedings of the Royal Society A.

Dlaczego implozja potrzebuje nadzwyczajnej synchronizacji

Problem detonatorów w bombie implozyjnej jest jakościowo inny niż w zwykłej amunicji. W typowym ładunku konwencjonalnym niewielka różnica czasu zapłonu między punktami inicjacji często nie ma większego znaczenia — liczy się sumaryczna energia. W implozji jądrowej jest odwrotnie: jeżeli część soczewek wybuchowych odpali trochę wcześniej, a część trochę później, powstanie niesymetryczna fala dośrodkowa. Taki błąd na powierzchni zewnętrznej zostaje wzmocniony w miarę zbiegania się fali do środka i może dać poważne zaburzenie w centrum układu, psując kompresję rdzenia i obniżając sprawność całej bomby.^1,2

Skala wymagań jest bezlitosna. W Fat Manie 32 soczewki musiały odpalić z rozrzutem rzędu ±10 ns. Dla porównania: w ciągu 10 ns światło przebywa zaledwie 3 metry, a fala detonacyjna w materiale wybuchowym (rzędu 8 km/s) pokonuje 80 mikrometrów. Mówimy więc o zgraniu trzydziestu dwóch niezależnych zdarzeń wybuchowych z tolerancją odpowiadającą grubości kartki papieru w drodze fali. Żaden ówczesny detonator chemiczny nie był w stanie sprostać takiemu wymaganiu — i to właśnie ta przepaść między potrzebą a dostępną techniką wymusiła wynalezienie zupełnie nowej klasy urządzeń.^1,2

Warto uświadomić sobie, że problem ma charakter geometryczny, a nie energetyczny. Ilość materiału wybuchowego w soczewkach Fat Mana była ogromna (ponad dwie tony), więc energii z pewnością nie brakowało. Tym, co decydowało o powodzeniu lub klęsce, był kształt fali docierającej do rdzenia — a ten kształt zależy nie od tego, ile energii uwolnimy, lecz od tego, jak dokładnie w czasie i przestrzeni ją zsynchronizujemy. Asymetryczna implozja nie „słabiej ściska" rdzenia; ona ściska go źle, wypychając materiał w bok zamiast do środka, tworząc strugi i wybrzuszenia. Dlatego detonator EBW należy rozumieć nie jako element układu zapłonowego, lecz jako element układu sterowania kształtem fali uderzeniowej — coś znacznie bliższego precyzyjnemu zegarowi niż zwykłemu zapalnikowi. To przesunięcie perspektywy jest kluczem do zrozumienia, dlaczego tak prosty z pozoru element był jednym z najtrudniejszych problemów całego Projektu Manhattan.^1,2

Jak działa zwykły detonator i dlaczego jest za wolny

Konwencjonalny detonator elektryczny działa przez ogrzanie cienkiego drutu (mostka żarowego), który zapala czuły materiał inicjujący (pierwotny materiał wybuchowy, jak azydek ołowiu), a dopiero potem łańcuch wybuchowy przechodzi do kolejnych warstw. Każdy z tych etapów — ogrzewanie drutu, przewodzenie ciepła do materiału, dojście materiału do temperatury zapłonu, rozwój reakcji — wnosi własne opóźnienie i własny rozrzut. Sumarycznie proces zajmuje milisekundy i daje rozrzut czasowy o rzędy wielkości za duży dla implozji.²

Gorzej: rozrzut ten jest z natury statystyczny, bo zależy od mikroskopowych właściwości czułego materiału, jego ziarnistości, kontaktu z mostkiem i lokalnej temperatury. Nie da się go zredukować samym lepszym wykonaniem — jest wpisany w mechanizm cieplny. Źródła wprost podkreślają, że to właśnie ten mechanizm dyskwalifikował klasyczne zapalniki jako element systemu implozyjnego. Potrzebny był detonator, w którym moment inicjacji nie zależy od powolnej dyfuzji ciepła, lecz od gwałtownego, powtarzalnego zdarzenia fizycznego.²

Drugą wadą klasycznego detonatora jest jego czułość. Materiał pierwotny (np. azydek ołowiu, piorunian rtęci), który łatwo zapalić słabym mostkiem żarowym, jest z natury bardzo wrażliwy na ciepło, tarcie, uderzenie i wyładowania elektrostatyczne — bo na tym właśnie polega jego rola. To czyni go niebezpiecznym w obsłudze i podatnym na przypadkowe zadziałanie. W konstrukcji, która ma być przechowywana, transportowana i montowana przez ludzi, taka czułość jest poważną wadą. Klasyczny detonator stawia więc konstruktora przed fałszywym wyborem: albo łatwy do odpalenia (a więc czuły i niebezpieczny), albo bezpieczny (a więc trudny do odpalenia). EBW przełamuje ten kompromis — jest jednocześnie niewrażliwy na przypadkowe bodźce i niezawodnie odpalany właściwym impulsem, bo te dwie własności wynikają z dwóch różnych mechanizmów fizycznych.²

Eksplodujący mostek: od drutu do plazmy

EBW rozwiązuje problem zupełnie inaczej. Zamiast powolnego ogrzewania stosuje bardzo gwałtowny impuls prądu o dużym napięciu i bardzo krótkim czasie narastania. Cienki mostek z drutu — najczęściej ze złota — nie zdąża się po prostu rozgrzać i stopić; przeskakuje wprost w stan eksplodującej plazmy. Mechanizm jest niezwykły: w miarę nagrzewania rezystancja mostka najpierw rośnie liniowo z temperaturą, ale gdy następuje topnienie, parowanie i ekspansja, wzrost rezystancji staje się silnie nieliniowy. Drut „wybucha" (bridge-burst), a jego gwałtowne odparowanie wytwarza falę uderzeniową, która sprzęga się z otaczającym materiałem wybuchowym.⁵

To rozróżnienie — eksplozja zamiast ogrzewania — jest sednem przewagi EBW. Eksplozja drutu jest zjawiskiem bardzo powtarzalnym czasowo, bo zachodzi w ściśle określonym momencie narastania impulsu prądu, niezależnie od powolnej dyfuzji ciepła. W dobrze zaprojektowanym układzie rozrzut czasu spada do kilku lub kilkunastu nanosekund — czyli o pięć do sześciu rzędów wielkości lepiej niż w detonatorze cieplnym. To jakościowa, a nie ilościowa zmiana: EBW nie jest „lepszym zapalnikiem", lecz zupełnie inną klasą urządzenia.^2,5

Subtelność fizyczna kryje się w nieliniowości rezystancji. Dopóki drut jest stały, jego rezystancja rośnie z temperaturą łagodnie i przewidywalnie. Ale gdy nadchodzi topnienie, a zaraz potem parowanie i gwałtowna ekspansja w plazmę, rezystancja skacze o rzędy wielkości w czasie nanosekund. To właśnie ten skok jest „spustem" detonatora — i właśnie dlatego liczy się stromość impulsu prądu, a nie tylko jego wartość. Gdyby prąd narastał wolno, drut zdążyłby odparować „po cichu", rozpraszając energię, zanim powstałby porządny szok. Dopiero bardzo stromy impuls dostarcza energię szybciej, niż drut zdąży ją oddać otoczeniu, doprowadzając go do gwałtownej eksplozji. To dlatego cała inżynieria fireseta — kondensatory niskoindukcyjne, szybkie przełączniki iskrowe, krótkie okablowanie — służy jednemu celowi: dostarczyć energię do mostka tak szybko, by ten nie miał wyboru i musiał eksplodować w ściśle określonym momencie.⁵

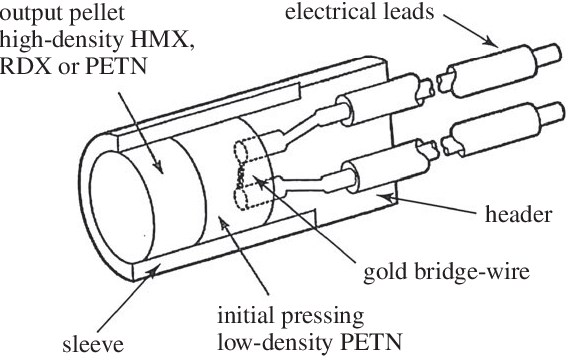

Anatomia detonatora EBW: IP, OP i mostek

Współczesny przegląd Rae i Dicksona opisuje typowy detonator EBW jako trójczęściowy układ. W sercu znajduje się bardzo cienki mostek złoty (gold bridge-wire) zespawany z elektrodami. Otacza go wstępne sprasowanie (initial pressing, IP) z niskogęstościowego PETN — materiału wybuchowego o gęstości około połowy maksymalnej teoretycznej (~0,88 g/cm³). Dalej znajduje się ładunek wyjściowy (output pellet, OP) z gęsto sprasowanego, mocnego materiału wybuchowego (HMX, RDX albo PETN). Sprzężenie niskociśnieniowej detonacji w IP z gęstszym OP daje niezawodny, silny impuls wyjściowy — a co kluczowe, cały detonator zawiera wyłącznie wtórne materiały wybuchowe, znacznie mniej czułe niż pierwotne materiały z klasycznych zapalników.⁵

Dobór gęstości IP jest sam w sobie subtelny. Materiał prasuje się zwykle do 0,83–1,0 g/cm³: większa gęstość zmniejsza czułość i wymaga większego prądu, ale chroni przed niejednorodnością i częściowym zapadnięciem się materiału podczas przechowywania. Ciekawostką jest, że — wbrew intuicji — drobnoziarnisty PETN o większej powierzchni właściwej (5000–12 000 cm²/g) szybciej przechodzi do pełnej detonacji po wybuchu mostka, co poprawia dokładność czasową, mimo że wymaga nieco więcej energii. Konstruktor balansuje więc między energią potrzebną do odpalenia a powtarzalnością czasu.⁵

Sama geometria detonatora jest zaskakująco mała i precyzyjna. Typowe wstępne sprasowanie (IP) ma 2,5–7 mm średnicy i 2–6 mm wysokości, a sprasowuje się je w tulei z metalu (mosiądz, aluminium) albo z wytrzymałego tworzywa wzmocnionego włóknem. Złoty mostek ma grubość liczoną w mikrometrach. W jednym z komercyjnych detonatorów (Teledyne RISI RP-80) podaje się mostek o długości 1,02 mm i średnicy 38 µm — czyli cieńszy od ludzkiego włosa. Te wymiary muszą być utrzymane z dużą powtarzalnością, bo to one decydują o energii potrzebnej do wybuchu i o czasie funkcji. Detonator EBW jest więc precyzyjnym urządzeniem mechaniczno-elektrycznym, w którym tolerancje mikrometrowe przekładają się wprost na tolerancje nanosekundowe — to kolejny powód, dla którego jego produkcja wymaga zaawansowanej kultury technicznej, a nie tylko znajomości zasady działania.⁵

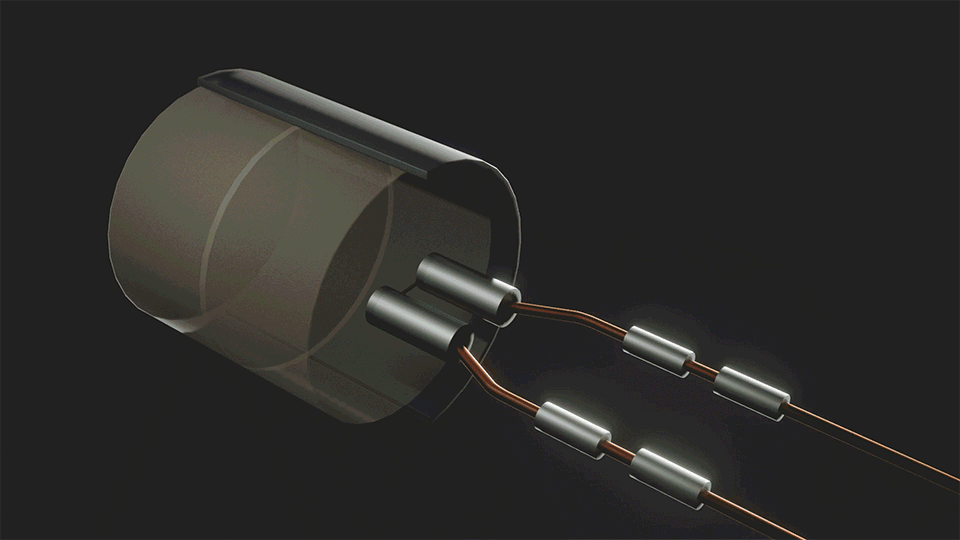

Sekwencja działania w pięciu krokach

Przegląd Rae i Dicksona porządkuje przebieg działania EBW w pięć powszechnie uznawanych etapów. Po pierwsze, prąd z naładowanego kondensatora nagrzewa mostek do temperatury plazmy, przy czym wzrost rezystancji staje się silnie nieliniowy w chwili parowania. Po drugie, podczas parowania powstaje seria fal uderzeniowych sprzęgających się z niskogęstościowym materiałem — najpierw słabszy szok, potem silniejszy, gdy tworzy się plazma. Po trzecie, w plazmie metalu, powietrzu i produktach reakcji formuje się łuk elektryczny o znacznie niższej rezystancji. Po czwarte, w materiale wybuchowym narasta fala reakcji, która po pewnym czasie przechodzi w ustaloną detonację. Po piąte, szok wyjściowy z IP inicjuje OP przez szybki proces przejścia szoku w detonację (SDT).⁵

Co fascynujące, mimo 75 lat doświadczeń i milionów odpalonych detonatorów, dokładny mechanizm kroku czwartego — jak narasta detonacja po wybuchu mostka — wciąż nie jest jednoznacznie rozstrzygnięty. Pomiary elektryczne pozwalają jednak precyzyjnie wykryć moment wybuchu mostka: prąd osiąga plateau lub nawet lekko spada, podczas gdy napięcie gwałtownie skacze (bo indukcyjność obwodu próbuje utrzymać prąd przy rosnącej rezystancji). To daje czysty sygnał odniesienia czasowego, kluczowy dla precyzji.⁵

Krok trzeci — powstanie łuku elektrycznego — zasługuje na szczególną uwagę, bo to on może być prawdziwym „sercem" inicjacji. Po odparowaniu mostka między elektrodami nie ma już metalu, lecz gorąca plazma metalu, powietrza i produktów reakcji materiału wybuchowego. Ta plazma przewodzi prąd znacznie lepiej niż odparowany mostek (jej rezystancja jest niższa), więc reszta energii zgromadzonej w kondensatorze wyładowuje się właśnie przez nią, w postaci intensywnego łuku. To w tym łuku deponowana jest duża część energii fireseta — i to jego promieniowanie oraz ciepło, według hipotezy Rae i Dicksona, mogą napędzać cieplną eksplozję materiału wybuchowego. Innymi słowy: wybuch samego drutu może być tylko „zapłonem zapłonu", a właściwą pracę wykonuje plazma łukowa, która po nim powstaje. To tłumaczyłoby, dlaczego energia dostępna po wybuchu mostka (a nie tylko siła samego szoku) jest tak istotna dla niezawodności.⁵

Excess transit time, napięcia i powtarzalność

Z pomiarów wynika ważne i nieintuicyjne zjawisko: detonacja nie powstaje natychmiast po wybuchu mostka. Mierząc czas od wybuchu mostka do dotarcia detonacji do czoła ładunku wyjściowego i odejmując czas, jaki zajęłaby ustalona detonacja, otrzymuje się „czas nadmiarowy" (excess transit time, ETT) — rzędu 0,7–1,3 µs, odpowiadający drodze narastania detonacji około 1 mm. To właśnie w tym „brakującym czasie" rozgrywa się nierozstrzygnięta fizyka inicjacji.⁵

ETT zależy od napięcia kondensatora i to ono definiuje kluczowe progi pracy. Gdy napięcie rośnie, ETT maleje aż do wartości granicznej (asymptoty) — ten zakres nazywa się hard-fire i jest niezbędny, gdy wymagana jest maksymalna powtarzalność czasowa. Najniższe napięcie dające jeszcze powtarzalną detonację to all-fire; napięcie, przy którym odpala 50% detonatorów, to threshold. Zakres między all-fire a hard-fire (soft-fire) jest bezpieczny, ale daje gorszą powtarzalność. Dla bomby implozyjnej, gdzie liczy się zgranie nanosekund, pracuje się wyłącznie w reżimie hard-fire — i to jest jeden z powodów, dla których fireset musiał dostarczać tak potężny, stromy impuls.⁵

Warto zrozumieć, dlaczego pojęcie ETT jest tak ważne dla powtarzalności. Gdyby detonacja powstawała natychmiast po wybuchu mostka, czas funkcji detonatora byłby w pełni zdeterminowany geometrią i prędkością detonacji — czyli idealnie powtarzalny. Ale ten dodatkowy, „brakujący" czas narastania reakcji jest zmienny i zależy od subtelnych czynników: lokalnej gęstości materiału, mikrostruktury proszku, dokładnej energii dostarczonej do mostka. W reżimie soft-fire ETT jest długi i bardzo zmienny, więc rozrzut czasu funkcji jest duży. Dopiero w reżimie hard-fire, gdy napięcie jest na tyle wysokie, że ETT osiąga swoją asymptotę, zmienność znika i detonatory odpalają z powtarzalnością nanosekundową. Dla pojedynczego ładunku górniczego nie ma to znaczenia; dla 32 soczewek Fat Mana, które muszą zadziałać jak jeden organizm, jest to różnica między działającą a niedziałającą bombą. To pokazuje, jak głęboko parametr czysto materiałowy (narastanie detonacji w PETN) jest spleciony z parametrem elektrycznym (napięcie fireseta).⁵

Dobór mostka i materiału wybuchowego

Materiał mostka nie jest dowolny. Najefektywniejsze są metale o niskiej temperaturze wrzenia, niskim cieple parowania i dużym wzroście rezystancji wraz z temperaturą. W kolejności malejącej efektywności jest to: złoto, srebro, miedź, aluminium, wolfram, żelazo. Złoto wygrywa nie tylko fizyką, ale i odpornością na korozję — w długoterminowym przechowywaniu metale szlachetne są preferowane, bo nie reagują chemicznie z bardzo cienkim drutem ani z materiałem wybuchowym. Mniej efektywne metale wymagają krótszych drutów, by uzyskać detonację z tego samego fireseta.⁵

Po stronie materiału wybuchowego standardem jest PETN, ale można go zastąpić RDX, HMX czy innymi wtórnymi materiałami, o ile dobierze się odpowiednio morfologię proszku i parametry fireseta. Intuicja podpowiada — i potwierdza to praktyka — że mniej czułe materiały (RDX, HMX) wymagają grubszych drutów i większych prądów niż czuły PETN. To kompromis między bezpieczeństwem (mniej czuły materiał) a wymaganiami elektrycznymi (większa energia).⁵

Ciekawe, że niektóre bardzo niewrażliwe materiały wybuchowe w ogóle nie nadają się do EBW. Przykładem jest HNS (heksanitrostilben), którego — według Rae i Dicksona — nie udało się praktycznie zainicjować w detonatorze EBW, mimo że świetnie sprawdza się w detonatorach EFI/slapper, gdzie mechanizmem jest czyste przejście szoku w detonację (SDT) w gęściej sprasowanym materiale. To różnica jakościowa: EBW potrzebuje materiału, który po wybuchu mostka sam „podejmie" narastającą reakcję, podczas gdy slapper „wbija" detonację mechanicznym uderzeniem flyera. Dobór pary mostek-materiał jest więc nie tylko kwestią optymalizacji, ale czasem warunkiem, czy dany typ detonatora w ogóle zadziała. To kolejny dowód, że pozornie prosty detonator kryje głęboką, do dziś nie w pełni opanowaną fizykę inicjacji.⁵

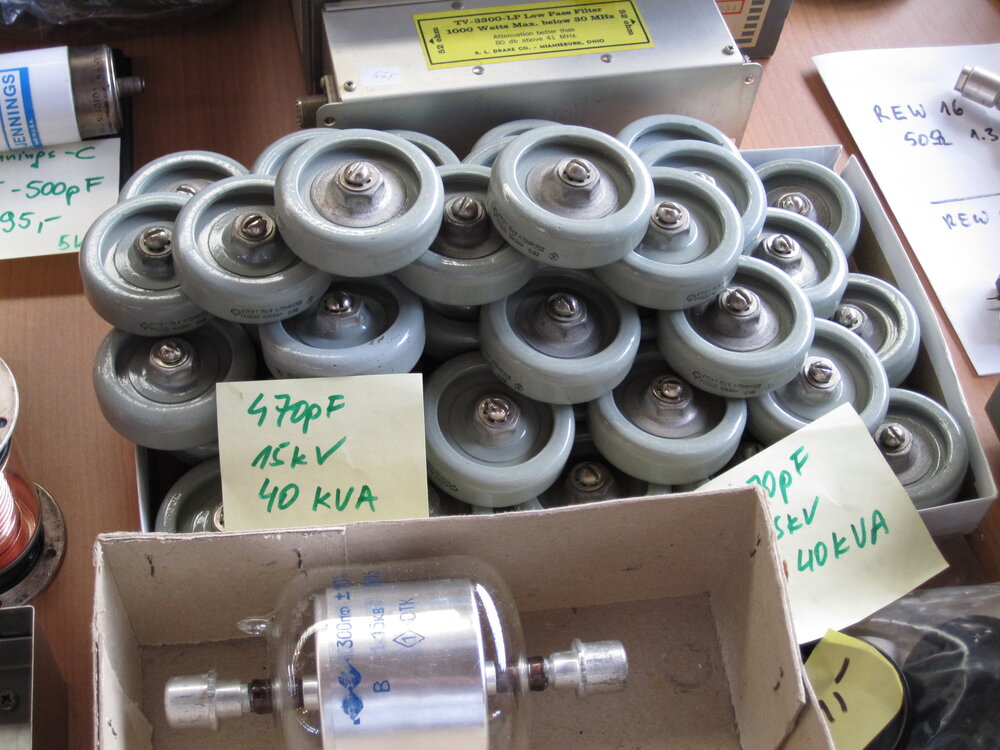

Fireset: kondensatorowy układ wyładowczy

Parametry elektryczne EBW są dalekie od zwykłego obwodu zapłonowego. Wszystkie detonatory EBW odpala się z kondensatorowego układu wyładowczego (CDU, capacitive discharge unit), który w uproszczeniu jest obwodem LCR: kondensator wysokiego napięcia ładuje się do zadanego napięcia, a szybki przełącznik o małej indukcyjności zwiera go na detonator. Historyczna „reguła kciuka" z Los Alamos dla detonatorów odpalanych równolegle zalecała 1 µF pojemności na detonator, ładowanie do 2000–2400 V, moc szczytową przy wybuchu mostka ponad 1 MW i czas poniżej 100 ns. Prąd szczytowy sięgał setek amperów do kilku kiloamperów.⁵

Kluczowa jest tu mała indukcyjność całego obwodu — typowe tempo narastania prądu to 10²–10³ A/µs. Zbyt duża indukcyjność spowolniłaby narastanie impulsu i zepsuła powtarzalność. Paradoksalnie jednak pewna minimalna indukcyjność bywa korzystna, bo zapobiega „zagłodzeniu" prądu w chwili wybuchu mostka — to istotne zwłaszcza, gdy wiele detonatorów łączy się szeregowo. Projektowanie fireseta jest więc samo w sobie zaawansowanym zagadnieniem inżynierii impulsów wysokiego napięcia, w którym geometria okablowania liczy się tak samo jak wartości elementów.⁵

Pomiar wybuchu mostka i trzy reżimy CDU

Jednym z powodów, dla których EBW dał tak ogromny skok precyzji, jest to, że moment wybuchu mostka można zmierzyć z dużą dokładnością wprost z przebiegów elektrycznych. Gdy mierzy się jednocześnie prąd płynący przez mostek i napięcie na nim, chwila wybuchu objawia się jako charakterystyczny sygnał: prąd osiąga plateau lub nawet lekko spada, podczas gdy napięcie gwałtownie skacze. Dzieje się tak, bo indukcyjność obwodu próbuje utrzymać stały prąd w chwili, gdy rezystancja mostka rośnie skokowo. Daje to czysty znacznik czasu, względem którego można odmierzać wszystko, co dzieje się dalej. Znając prędkość detonacji w materiale (dla PETN o gęstości 0,88 g/cm³ to około 5 km/s) oraz geometrię, można obliczyć „czas funkcji" detonatora i porównać go z czasem idealnej, ustalonej detonacji — różnica to omawiany wcześniej excess transit time.⁵

Sam kondensatorowy układ wyładowczy (CDU) może pracować w jednym z trzech reżimów, zależnie od tego, w którym punkcie przebiegu prądu następuje wybuch mostka. W bardzo zachowawczym CDU mostek wybucha wcześnie, na rosnącym zboczu prądu, gdy płynie jeszcze stosunkowo mały prąd. W zoptymalizowanym CDU wybuch zachodzi blisko szczytu prądu, co daje maksymalną moc i najlepszą powtarzalność. Istnieje też „tylna" praca (backside), gdy mostek wybucha już na opadającym zboczu. Dla broni implozyjnej dąży się do reżimu zoptymalizowanego, blisko szczytu, bo tam moc dostarczana do mostka jest największa, a rozrzut najmniejszy. Trzeba przy tym pamiętać o pasożytniczej rezystancji obwodu (zwykle 100–300 mΩ, znacznie większej niż 30–50 mΩ samego złotego mostka), która wpływa na kształt impulsu i może powodować dzwonienie, jeśli nie jest właściwie kontrolowana.⁵

Co ważne, indukcyjność obwodu jest tu zarówno wrogiem, jak i sprzymierzeńcem. Z jednej strony zbyt duża indukcyjność spowalnia narastanie prądu i psuje stromość impulsu. Z drugiej, pewna minimalna indukcyjność jest pożądana, bo w chwili wybuchu mostka — gdy rezystancja skacze — to właśnie indukcyjność „podtrzymuje" prąd przez chwilę, zapobiegając jego załamaniu i zapewniając, że energia popłynie dalej przez powstający łuk. Jest to szczególnie istotne, gdy wiele detonatorów łączy się szeregowo: bez odpowiedniej indukcyjności wybuch pierwszego mostka mógłby „zagłodzić" prądowo pozostałe. Projektant fireseta musi więc precyzyjnie wyważyć indukcyjność — nie za dużą, by nie spowolnić narastania, i nie za małą, by nie stracić prądu w krytycznej chwili. To jeden z wielu przykładów, jak w technice impulsowej ten sam parametr bywa jednocześnie problemem i rozwiązaniem, zależnie od fazy działania układu.⁵

X-Unit Fat Mana: 32 soczewki, 64 detonatory, redundancja

W Fat Manie cały system zasilania i przełączania nosił nazwę X-Unit. Był to nie pojedynczy zapalnik, lecz rozbudowany układ kondensatorów, zasilania, przełączników iskrowych i okablowania, ważący około 180 kg. Źródła opisują go jako jeden z najtrudniejszych komponentów do zakwalifikowania przed użyciem bojowym. Sama dokładność detonatora nie wystarczała — trzeba było jeszcze zapewnić jednoczesne dostarczenie odpowiednio stromego impulsu prądowego do wszystkich punktów zapłonu naraz.¹

Architekturę dodatkowo komplikowała redundancja. Bomba miała 32 punkty zapłonu soczewek, ale faktyczna liczba detonatorów i linii była większa: w źródłach pojawia się liczba 64 detonatorów i czterech obwodów odpalających, z których dowolne dwa wystarczały do uruchomienia pełnej implozji. To pokazuje, że dla konstruktorów równie ważna jak dokładność była odporność na awarie pojedynczych elementów. W urządzeniu, którego nie da się przetestować przed użyciem, redundancja była jedynym sposobem na zapewnienie niezawodności.^1,2

Trzeba przy tym docenić ogrom problemu inżynierskiego, jakim był X-Unit. Musiał on naładować baterię kondensatorów do kilku kilowoltów, a następnie — w jednej, precyzyjnie wybranej chwili — rozładować je przez wszystkie detonatory naraz, z rozrzutem czasowym rzędu nanosekund i z mocą szczytową liczoną w megawatach na detonator. Wszystko to w urządzeniu, które miało przetrwać zrzut z bombowca, działać niezawodnie po transporcie i nie odpalić się przypadkiem. Przełączanie tak dużej energii w tak krótkim czasie wymagało przełączników iskrowych — bo żaden ówczesny element półprzewodnikowy (tych jeszcze nie było) ani lampowy nie udźwignąłby takich prądów przy takiej stromości. X-Unit ważył około 180 kg i był jednym z najtrudniejszych do zakwalifikowania komponentów całej bomby — co dobitnie pokazuje, że „elektronika odpalająca" była realnym wąskim gardłem, a nie formalnością.¹

Bezpieczeństwo: dlaczego EBW trudno odpalić przypadkiem

EBW dał ogromny zysk bezpieczeństwa, wynikający wprost z jego mechanizmu. Klasyczny detonator z czułym materiałem pierwotnym może zareagować na ciepło, tarcie, wstrząs, przypadkowy impuls elektryczny albo wyładowanie elektrostatyczne — bo materiał pierwotny jest z natury bardzo czuły. W EBW nie ma materiału pierwotnego; są tylko mniej czułe materiały wtórne, a do ich zainicjowania potrzeba bardzo konkretnego zdarzenia: krótkiego, silnego impulsu prądu zdolnego odparować mostek. Słaby prąd błądzący, nagrzanie czy wstrząs po prostu tego nie zrobią.²

Ta cecha ma głębokie znaczenie dla bezpieczeństwa systemowego, bo wpisuje się w zasadę one-point safety: wymóg, by przypadkowe zadziałanie pojedynczego elementu (np. detonacja materiału wybuchowego w jednym punkcie wskutek pożaru czy upadku) nie mogło dać istotnego uzysku jądrowego. Detonator, który odpala wyłącznie na bardzo specyficzny, trudny do przypadkowego wytworzenia impuls elektryczny, jest naturalnym budulcem takiego systemu. Co więcej, sam impuls można uzależnić od dodatkowych warunków (kodów, sekwencji, sygnałów uzbrojenia), co prowadzi wprost do nowoczesnych zabezpieczeń typu strong link/weak link i permissive action links. EBW był więc nie tylko przełomem w precyzji, ale i pierwszym krokiem w stronę broni, którą da się bezpiecznie przechowywać i przenosić, mając pewność, że nie wybuchnie bez autoryzowanego sygnału.^2,3

To miało znaczenie nie tylko podczas montażu, ale i podczas transportu oraz uzbrajania bojowej wersji Fat Mana, a z czasem stało się fundamentem całej filozofii zabezpieczeń głowic jądrowych. Idea „rozdzielenia" warunków koniecznych do detonacji — tak by żadne pojedyncze, przypadkowe zdarzenie nie mogło uruchomić broni — wyrasta wprost z logiki EBW. Współczesne głowice rozwijają ją w wyrafinowane systemy (strong link/weak link, permissive action links), ale korzeniem jest ten sam pomysł: detonator, który odpala wyłącznie na bardzo specyficzny sygnał.^2,3

Bezpieczeństwo EBW ma też wymiar ilościowy, który warto docenić. Energia potrzebna do odpalenia EBW jest o rzędy wielkości większa niż energia, jaką może zgromadzić wyładowanie elektrostatyczne z ludzkiego ciała czy indukować pole elektromagnetyczne z radia lub błyskawicy. Dlatego detonatory EBW są klasyfikowane jako odporne na takie zagrożenia w stopniu, w jakim klasyczne detonatory z materiałem pierwotnym nigdy nie mogłyby być. To miało kolosalne znaczenie operacyjne: oznaczało, że bombę można było montować, transportować i przenosić bez ciągłego strachu, że przypadkowe wyładowanie albo silne pole elektromagnetyczne wywoła detonację łańcucha wybuchowego. W epoce, gdy broń jądrowa miała być przewożona samolotami i przechowywana w bazach, ta odporność była warunkiem realnej użyteczności, a nie luksusem.²

Luis Alvarez i przełom 1944 roku

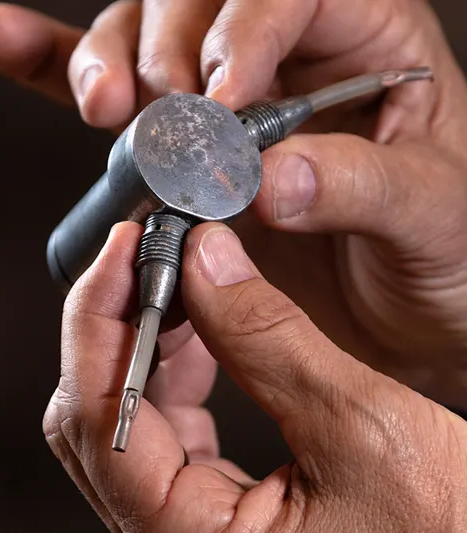

Historycznie EBW wiąże się z nazwiskiem Luisa Alvareza i z przełomem z 1944 roku. To wtedy pierwsze udane testy pokazały, że da się zbudować detonator łączący wymaganą dokładność z praktyczną niezawodnością. Wynalazek nie powstał w próżni — był odpowiedzią na konkretny, palący problem programu implozyjnego: bez precyzyjnego zapłonu nawet idealnie odlane soczewki wybuchowe nie zadziałałyby poprawnie. EBW i soczewki rozwijały się więc równolegle, jako dwie połowy jednego rozwiązania.⁴

Warto docenić, że był to jeden z pierwszych przypadków, gdy precyzyjna elektronika impulsowa stała się krytycznym elementem urządzenia o znaczeniu strategicznym. Problemy, z którymi mierzyli się konstruktorzy EBW — generowanie stromych impulsów wysokiego napięcia, mała indukcyjność obwodów, jednoczesność wielu kanałów — to dokładnie te same wyzwania, które dziś rozwiązuje się nowoczesną elektroniką nanosekundową, tyle że na lampach, iskiernikach i kondensatorach zamiast półprzewodników.⁴

Sam Alvarez był zresztą postacią o niezwykłej wszechstronności — późniejszy noblista, który zapisał się także w fizyce cząstek i w słynnej hipotezie o uderzeniu asteroidy jako przyczynie wymarcia dinozaurów. Jego zaangażowanie w problem detonatorów dobrze pokazuje, że nad pozornie „inżynierskim" zagadnieniem zapłonu pracowały w Los Alamos umysły najwyższej klasy, traktujące je jako poważny problem fizyczny. To kolejny dowód, jak trudny i kluczowy był to element całej konstrukcji.⁴

Spór o mechanizm: SDT, DDT czy plazma i UV

Najciekawszą częścią współczesnej wiedzy o EBW jest to, że jego mechanizm wciąż jest przedmiotem sporu naukowego. Istnieją trzy główne hipotezy. Pierwsza to SDT (shock-to-detonation transition): wybuch mostka i łuk tworzą szok, który po krótkiej drodze narastania przechodzi w detonację. Druga to DDT (deflagration-to-detonation transition): cieplny wybuch mostka zapala powolne spalanie, które dopiero później przyspiesza do detonacji. Trzecia to złożona mieszanka obu, w której szybkie SDT dominuje przy dużych prądach, a DDT przy mniejszych.⁵

Każda z tych hipotez ma swoje argumenty. Za SDT przemawia to, że wybuch mostka rzeczywiście wytwarza mierzalne fale uderzeniowe, a w gęstszych materiałach (jak w slapperach) SDT jest bezsprzecznie mechanizmem dominującym. Za DDT przemawia istnienie excess transit time — gdyby działał czysty, natychmiastowy szok, detonacja powstawałaby od razu, a nie po ~1 mm narastania. Niskogęstościowy PETN w IP (sprasowany do połowy gęstości teoretycznej) jest właśnie materiałem, w którym reakcja może najpierw narastać jako przyspieszające spalanie, zanim przejdzie w detonację — co jest klasycznym obrazem DDT. Prawda leży prawdopodobnie pośrodku i zależy od reżimu pracy: przy bardzo silnym, hard-fire impulsie bliżej SDT, przy słabszym bliżej DDT. To właśnie ta zależność od warunków utrudnia jednoznaczne rozstrzygnięcie i czyni temat wciąż żywym przedmiotem badań.⁵

Rae i Dickson idą jednak dalej i stawiają prowokacyjną tezę. Zauważają, że ten sam mechanizm może łączyć trzy pokrewne detonatory (EBW, łukowe i optyczne), a kluczem nie jest sam szok mechaniczny, lecz gorąca plazma o mocy rzędu 1 MW i emisja w nadfiolecie, które napędzają proces cieplnej eksplozji materiału wybuchowego. Innymi słowy: detonator EBW może działać nie tyle „uderzeniem", co intensywnym promieniowaniem i ciepłem z plazmy. To znacznie subtelniejszy obraz niż podręcznikowe „drut wybucha i zapala PETN", i pokazuje, że nawet siedemdziesięcioletnia, masowo stosowana technologia może kryć nierozwiązane zagadki fizyczne.⁵

Powód, dla którego tak trudno rozstrzygnąć ten spór, jest praktyczny. W typowym eksperymencie jedyną wielkością, którą badacz swobodnie kontroluje, jest napięcie ładowania kondensatora. Ale napięcie wpływa jednocześnie na prąd przy wybuchu, na moc i energię dostępną po wybuchu, a więc na ciśnienie szoku i na energię łuku. Nie da się więc łatwo rozdzielić „wkładu szoku" od „wkładu cieplnego", bo oba zmieniają się razem. To dlatego, mimo dekad pomiarów, kwestia, czy dominuje SDT, czy DDT, pozostaje otwarta — a właśnie możliwość choćby częściowego rozdzielenia tych efektów (przez porównanie EBW, detonatorów łukowych i optycznych) jest jednym z głównych argumentów Rae i Dicksona za wspólnym, plazmowo-cieplnym mechanizmem.⁵

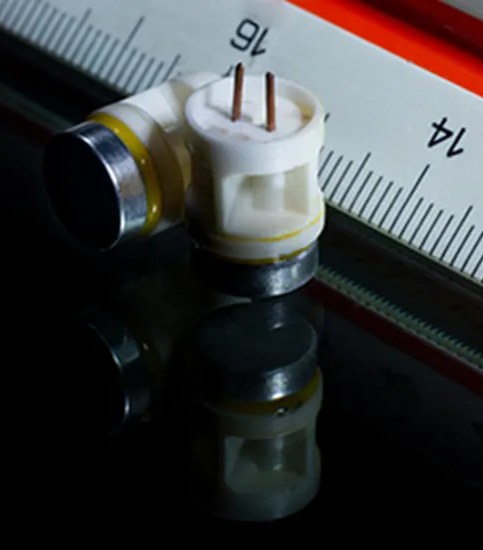

Następcy EBW: detonatory łukowe, slapper i optyczne

EBW nie był końcem rozwoju. Blisko spokrewniony jest detonator łukowy (arc detonator), o niemal identycznej budowie, ale bez mostka — zamiast niego elektrody są blisko siebie i detonację wywołuje przeskok łuku, co wymaga nieco wyższego napięcia, ale daje doskonałą powtarzalność. Większym krokiem są detonatory EFI/slapper (exploding foil initiator): tu wyładowanie odparowuje cienką folię, która wyrzuca maleńki płatek (flyer) z prędkością 2–5 km/s, a uderzenie tego płatka inicjuje gęsty materiał wybuchowy przez czysty proces SDT. Slappery wymagają jeszcze stromszego impulsu (tempo narastania prądu 10³–10⁴ A/µs, prąd początkowy ~2000 A z kondensatora 2000 V), ale są jeszcze bezpieczniejsze i lepiej współpracują z bardzo mało wrażliwymi materiałami wybuchowymi.⁵

Detonator łukowy (arc detonator) jest niemal identyczny z EBW, ale pozbawiony mostka — elektrody są blisko siebie (0,25–0,5 mm) i detonację wywołuje przeskok łuku. Wymaga nieco wyższego napięcia, ale eliminuje problem cienkiego drutu, który podczas wieloletniego przechowywania mógłby skorodować albo odkształcić się wskutek cyklicznych zmian temperatury. Co ciekawe, w detonatorze łukowym elektrody często celowo wystają nieco w głąb materiału wybuchowego, by ograniczyć skutki jego termicznego kurczenia się. To pokazuje, jak wiele uwagi poświęca się trwałości — detonator broni musi działać niezawodnie po latach przechowywania, a nie tylko świeżo po wyprodukowaniu.⁵

Najdalej posunięta jest inicjacja optyczna (DOI, direct optical initiation), w której detonację wywołuje bezpośrednio impuls lasera — całkowicie oddzielając elektrycznie układ sterujący od materiału wybuchowego, co daje maksymalne bezpieczeństwo (w układzie sterującym nie ma żadnego prądu zdolnego przypadkowo odpalić materiał). W najwcześniejszej formie laser ablacyjnie tworzył krótkotrwały (20–30 ns), niepodparty szok bezpośrednio w materiale; w dojrzalszych wersjach światło absorbuje cienka warstwa, tworząc plazmę, albo wprost napędza maleńki flyer jak w slapperze. Ta linia rozwoju — od EBW, przez slappery, po detonatory optyczne — to konsekwentne zwiększanie separacji między „delikatną" elektroniką a „brutalnym" materiałem wybuchowym. Jednak dla pierwszej bomby plutonowej to właśnie EBW był technologią przełomową, która realnie umożliwiła użyteczną implozję.^2,5

Echa w nowoczesnej elektronice impulsowej

Warto na koniec spojrzeć na EBW jako na kamień milowy nie tylko broni jądrowej, ale i całej elektroniki impulsowej. Wyzwania, które rozwiązywali konstruktorzy X-Unitu w 1944 roku — generowanie stromych impulsów wysokiego napięcia, minimalizacja indukcyjności obwodu, jednoczesne wyzwolenie wielu kanałów z rozrzutem nanosekundowym, gromadzenie i błyskawiczne uwalnianie energii z kondensatorów — to dokładnie te same problemy, które dziś rozwiązuje się w laboratoriach, akceleratorach i medycynie. Różnica polega na narzędziach: tam, gdzie kiedyś trzeba było iskierników, lamp i ręcznie dobieranych kondensatorów, dziś używa się szybkich tranzystorów GaN/SiC, izolowanych driverów i gotowych pulserów, sterowanych precyzyjnie przez układy FPGA.⁵

Co znamienne, EBW i jego następcy są wciąż w użyciu — nie tylko w broni, ale i w cywilnych zastosowaniach wymagających precyzyjnej, bezpiecznej inicjacji: w pirotechnice kosmicznej (odpalanie ładunków separujących stopnie rakiet), w przemyśle wydobywczym i w badaniach materiałów wybuchowych. Komercyjne detonatory EBW (jak Teledyne RISI RP-80) są katalogowymi produktami. To pokazuje, że technologia narodzona z najpilniej strzeżonego programu zbrojeniowego stała się z czasem narzędziem inżynierskim ogólnego przeznaczenia — podobnie jak precyzyjne sterowanie nanosekundowe, które kiedyś było szczytem tajnej techniki, a dziś jest przedmiotem ćwiczeń studenckich.⁵

Podsumowanie

Najkrótsze podsumowanie wygląda tak: detonator EBW zamienia precyzyjny impuls elektryczny w równie precyzyjny impuls inicjujący materiał wybuchowy, eliminując powolny, statystyczny mechanizm cieplny klasycznych zapalników. W bombie implozyjnej nie jest to detal zapłonu, lecz element sterujący całą synchronizacją układu — bez niego nawet doskonałe soczewki wybuchowe nie dałyby dostatecznie gładkiej implozji. Co więcej, EBW okazał się początkiem całej rodziny coraz bezpieczniejszych detonatorów i jednym z pierwszych triumfów precyzyjnej elektroniki impulsowej — dziedziny, która dziś napędza nie tylko broń, ale i medycynę, naukę oraz przemysł.^1,2,3

Na koniec warto podkreślić dwie lekcje płynące z historii EBW. Pierwsza dotyczy proliferacji: detonatory zdolne do nanosekundowej synchronizacji są na tyle krytyczne dla broni implozyjnej, że ich eksport i technologia podlegają ścisłej kontroli — opanowanie precyzyjnego zapłonu jest jednym z realnych progów technicznych na drodze do bomby, obok zdobycia materiału rozszczepialnego i opanowania hydrodynamiki implozji. Druga lekcja jest bardziej uniwersalna: EBW pokazuje, że nawet pozornie banalny element — kawałek złotego drutu cieńszy od włosa — może kryć fizykę tak subtelną, że po 75 latach i milionach prób wciąż nie jest w pełni rozumiana. To dobra przestroga przed lekceważeniem „drobnych" komponentów: w broni jądrowej, jak w całej zaawansowanej technice, diabeł tkwi w szczegółach, a najtrudniejsze problemy bywają ukryte w najmniejszych częściach.^1,5

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Model 3D: soczewka implozyjna — pokazuje geometrię segmentu soczewki wybuchowej Baratol/Composition B.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu tolerancji czasowej klasycznego detonatora i EBW. W wariancie podstawowym należy:

1. przyjąć dla zwykłego detonatora rozrzut rzędu mikrosekund lub większy,
2. przyjąć dla EBW rozrzut rzędu pojedynczych do kilkunastu nanosekund,
3. policzyć różnicę rzędów wielkości między obiema technologiami,
4. odnieść wynik do wymagań soczewek wybuchowych,
5. wyjaśnić, dlaczego w implozji jądrowej taka poprawa jest jakościową zmianą, a nie tylko „lepszym zapalnikiem".

Celem ćwiczenia jest pokazanie, że EBW rozwiązuje problem geometrii implozji przez kontrolę czasu, a nie przez zwiększenie energii chemicznej.

Drugie ćwiczenie powinno dotyczyć obwodu impulsowego X-Unit. Należy:

1. przyjąć uproszczony model kondensatora, indukcyjności przewodów i obciążenia detonatora,
2. oszacować, jak zmienia się czas narastania prądu przy rosnącej indukcyjności,
3. porównać wariant pojedynczego detonatora i układu wielodetonatorowego,
4. wyjaśnić, dlaczego równoległe okablowanie i redundancja są ważne dla niezawodności,
5. powiązać wynik z potrzebą jednoczesnego odpalenia całego układu implozyjnego.

To ćwiczenie ma pokazać, że detonator EBW jest równie mocno zagadnieniem inżynierii impulsów elektrycznych, jak zagadnieniem samego materiału wybuchowego.

Trzecie ćwiczenie powinno dotyczyć progów napięciowych. Należy:

1. zdefiniować pojęcia threshold, all-fire i hard-fire,
2. wyjaśnić, dlaczego excess transit time (ETT) maleje wraz z napięciem aż do asymptoty,
3. uzasadnić, dlaczego broń implozyjna musi pracować w reżimie hard-fire,
4. powiązać to z wymaganą mocą szczytową fireseta (ponad 1 MW),
5. ocenić, jak ten wymóg przekłada się na parametry kondensatora (~1 µF na detonator, 2000–2400 V).

To ćwiczenie pokazuje, że powtarzalność czasowa EBW jest wprost konsekwencją parametrów elektrycznych fireseta.

Przejdź do ćwiczenia interaktywnego

Literatura dodatkowa

1. Michael G. Wolfson, A Guide to Explosives Firing, Weapons Systems Division, Aeronautical and Maritime Research Laboratory, 1996

   Pod tym adresem funkcjonuje starszy podręcznik A Guide to Explosives Firing, czyli nie monografia wyłącznie o EBW, lecz szersze kompendium o obwodach odpalających, bezpieczeństwie i praktyce inicjacji materiałów wybuchowych. Właśnie dlatego jest użyteczny jako tło: pokazuje, z jakiego świata techniki strzałowej i wojskowej wyrasta problem bardzo szybkiego odpalania. Dobrze czytać go nie po to, by znaleźć gotowy opis Fat Mana, lecz by zobaczyć, jak wyjątkowe były wymagania implozji na tle zwykłych systemów firingowych.

2. Decades of detonators | Los Alamos National Laboratory

   To krótki, bardzo komunikatywny materiał historyczno-techniczny z LANL, który spina w jednej narracji detonatory z czasów Projektu Manhattan, późniejsze chip slappers i współczesne detonatory optyczne. Jego mocną stroną są fotografie porównawcze, pokazujące miniaturyzację i zmianę filozofii bezpieczeństwa od lat 40. do dziś. Dla czytelnika tego artykułu jest to najlepsze źródło do szybkiego uchwycenia ciągłości rozwoju: od EBW jako przełomu wojennego do nowszych systemów o większej separacji elektryki od materiału wybuchowego.

3. A review of the mechanism by which exploding bridge-wire detonators function

   Ten rekord prowadzi do jednego z najważniejszych współczesnych przeglądów mechanizmu działania EBW. Kluczowa wartość tekstu polega na tym, że nie zatrzymuje się na szkolnym obrazie „drut wybucha i zapala PETN", lecz rozbiera na czynniki pierwsze konkurencyjne hipotezy: shock-to-detonation, deflagration-to-detonation i modele bardziej termiczne. Jeśli ktoś chce zrozumieć, dlaczego nawet dziś mechanizm inicjacji nie jest opisany jednym prostym równaniem, to właśnie od tego źródła powinien zacząć.

4. PETN Exploding Bridgewire (EBW) Detonators: A Review | OSTI

   Raport Williama Neala porządkuje stan wiedzy o detonatorach PETN EBW z perspektywy LANL i robi to bardziej technicznie niż popularne teksty historyczne. Szczególnie cenny jest fragment, w którym autor rozdziela to, co w systemie elektrycznym jest już dobrze modelowane, od tego, co pozostaje niepewne po stronie samego materiału wybuchowego i jego heterogenicznej mikrostruktury. To lektura dla czytelnika, który chce przejść od pytania „jak to działa w przybliżeniu?" do pytania „który fragment mechanizmu nadal nie jest rozstrzygnięty eksperymentalnie?".

5. A review of the mechanism by which exploding bridge-wire detonators function | Proceedings of the Royal Society A

   Wersja czasopismowa przeglądu Rae i Dicksona jest najpełniejszym otwartym omówieniem działania EBW, jakie łatwo znaleźć w literaturze naukowej. Artykuł zaczyna od klasycznej budowy detonatora z mostkiem złotym i niskogęstościowym PETN, a potem przechodzi do porównania EBW, arc detonators, EFI/slapper i inicjacji optycznej. Najbardziej angażujący jest wniosek końcowy: autorzy argumentują, że kluczowy może być nie sam szok, lecz gorąca plazma i promieniowanie ultrafioletowe napędzające proces cieplnej eksplozji, co nadaje całemu zagadnieniu dużo subtelniejszy charakter, niż sugerują podręcznikowe uproszczenia.
