Streszczenie

Pojedyncza wirówka nie jest "fabryką wzbogaconego uranu". Jest stopniem separacji o ograniczonym efekcie i ograniczonej przepustowości, dlatego w realnym zakładzie wirówki łączy się w kaskady.1,2

Kaskada rozwiązuje dwa różne problemy naraz: połączenia szeregowe zwiększają stopień wzbogacenia, a połączenia równoległe zwiększają przepływ materiału.

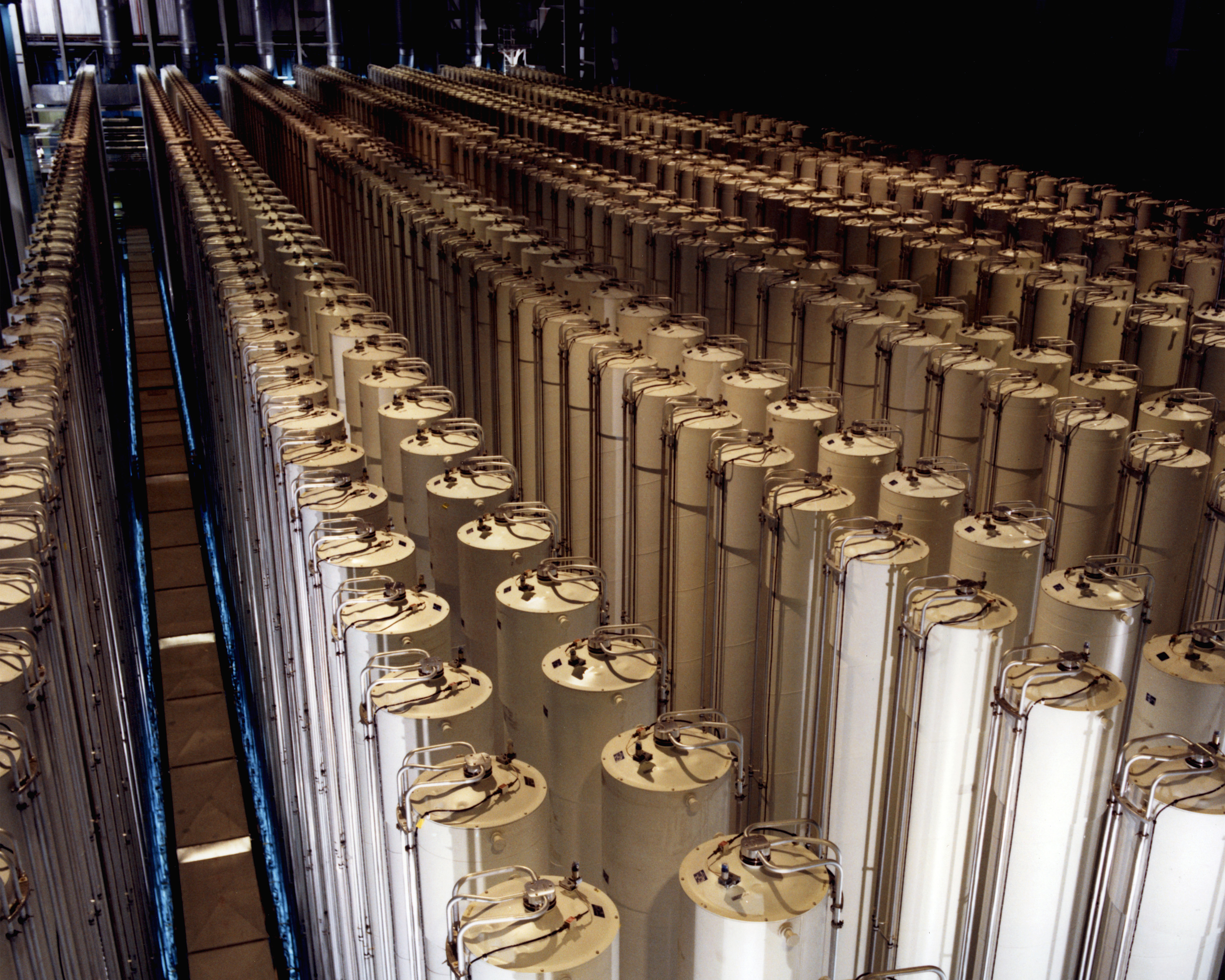

Kaskada wirówek gazowych

Zdjęcie kaskady jest materiałem poglądowym do rozróżnienia skali hali, stopni i równoległych ciągów. Nie pozwala samo z siebie ustalić liczby działających maszyn, przepływów ani poziomu wzbogacenia. Źródło: publiczna grafika opisana w dokumentacji ilustracji.

Rozszerzenie tematu

Gdy gaz przechodzi przez pojedynczą maszynę, strumień produktu jest tylko nieznacznie bogatszy w lżejszy izotop niż strumień wejściowy. Gdy taki produkt trafia do następnego stopnia, efekt się kumuluje. Właśnie dlatego kaskada jest dla wirówek tym, czym ciąg wielu barier był dla dyfuzji gazowej: sposobem na przekształcenie małego efektu jednostkowego w wynik przemysłowy.1

Nie każde połączenie w kaskadzie robi to samo. Jeśli kilka stopni ustawimy "jeden po drugim", rośnie wzbogacenie produktu. Jeśli wiele podobnych ciągów pracuje równolegle, rośnie ilość materiału przerabianego w czasie. Ta prosta różnica tłumaczy, dlaczego zdjęcie hali z wieloma wirówkami nie mówi samo z siebie, jaki jest cel instalacji. Potrzebny jest kontekst: deklarowane przepływy, poziomy wzbogacenia, rachunkowość materiałowa i monitoring.2,3

Warto też odróżnić schemat dydaktyczny od rzeczywistego zakładu. Schemat zwykle pokazuje kilka prostych strzałek. Zakład ma systemy zasilania, próżni, sterowania, zawory, czujniki, obudowy, układy bezpieczeństwa chemicznego i procedury kontroli materiału. W kursie można o tym mówić na poziomie funkcji, bo to pomaga rozumieć skalę obiektu. Nie należy natomiast publikować układów połączeń ani konfiguracji prowadzących do określonego celu wzbogacania.

Kaskada jest także dobrym punktem wyjścia do krytyki publicystyki. Zdanie "kraj posiada tysiące wirówek" może znaczyć wiele rzeczy: część maszyn może być odłączona, uszkodzona, testowana, objęta ograniczeniami umownymi albo pracować na innym poziomie wzbogacania. Dlatego raporty IAEA są czytane nie tylko przez liczbę maszyn, ale przez deklaracje materiałowe i historię pomiarów.

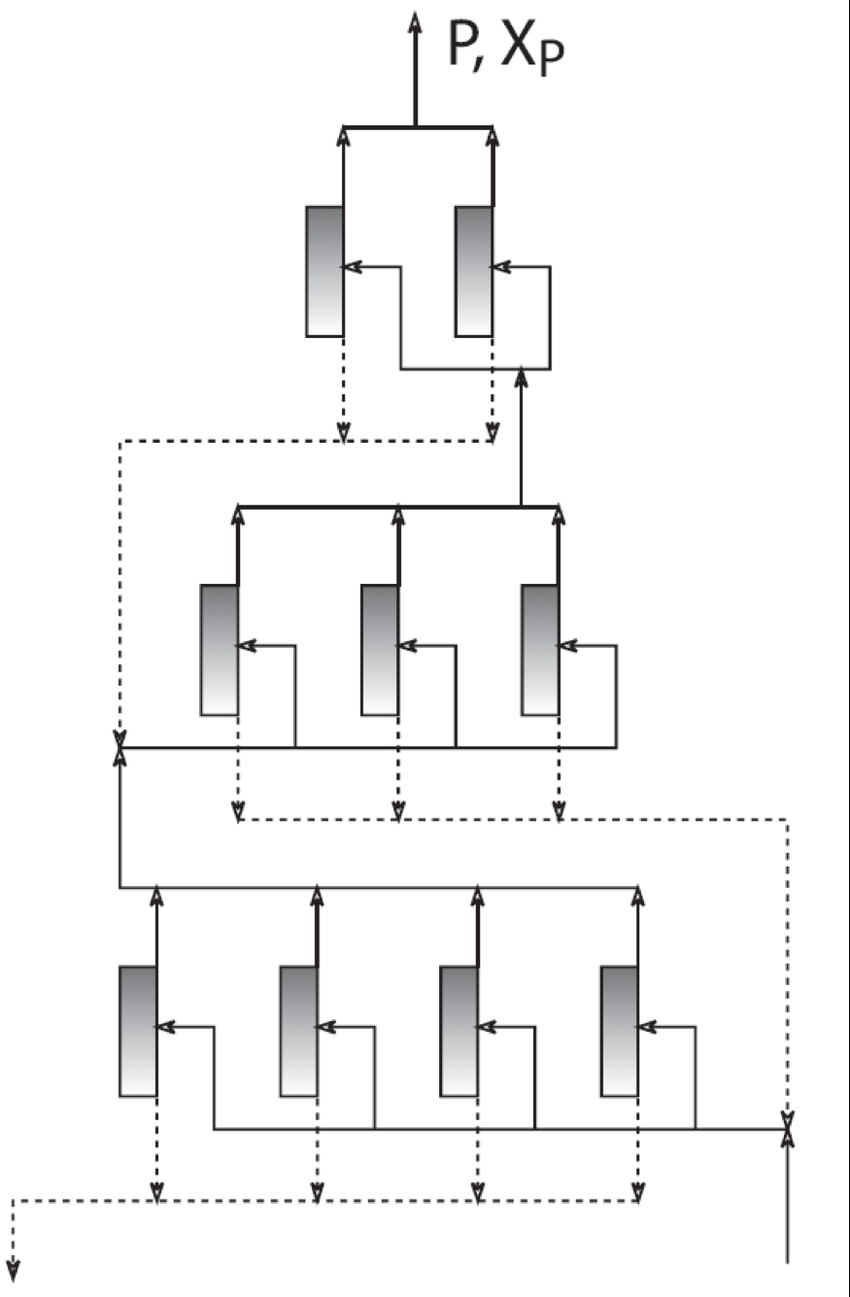

Schemat budowy kaskady z jednostek separacyjnych

Schemat pomaga odróżnić ideę stopni i połączeń od zdjęcia hali. W artykule służy tylko do pokazania języka stage, feed, product i tails; nie należy go czytać jako konfiguracji projektowej konkretnej instalacji.

Języczek precyzji — pojęcia "feed", "product", "tails", "stage"

Zanim przejdziemy do analizy kaskad, warto ustalić precyzyjne znaczenie terminów:

Feed (wsad) — strumień gazu hexafluorku uranu (UF₆) wprowadzany do kaskady lub pojedynczego stopnia. Feed ma określone wzbogacenie — typowo naturalny uran (UNat, ~0,71% U-235), lecz może to być materiał z poprzednich kroków (np. 4% LEU jako feed do wyższego wzbogacenia).

Product (produkt) — strumień wychodzący z kaskady po stronie "górnej" — wzbogacony w U-235. Dla zakładu cywilnego to zwykle 3–5% U-235 (paliwo do reaktorów LWR). Dla zakładu produkującego HALEU — 5–20%. Poziom wyższy niż 20% to już domena historycznych programów zbrojeniowych.

Tails (ogony, odpady separacyjne) — strumień wychodzący z kaskady po stronie "dolnej" — zubożony w U-235. Typowy poziom ogonów: 0,2–0,35% U-235. Ogony są zubożone, lecz nie "puste" — wciąż zawierają pewne ilości U-235. Decyzja o poziomie ogonów jest ekonomicznym kompromisem: niższe ogony = więcej uranu odzyskanego = więcej pracy separacyjnej (SWU).

Stage (stopień) — pojedyncza wirówka lub wiązka wirówek równoległych pracujących jako jeden krok kaskady. W typowym zakładzie jeden "stage" to nie jedna wirówka, lecz setki lub tysiące wirówek równoległych (dla zapewnienia przepustowości).

Enriching section (sekcja wzbogacająca) — górna część kaskady, powyżej punktu podawania wsadu. W tej sekcji material jest wzbogacany.

Stripping section (sekcja zubożająca) — dolna część kaskady, poniżej punktu podawania wsadu. W tej sekcji materiał jest "oczyszczany" — odzyskuje się U-235 z ogonów pośrednich, by nie marnować izotopu.

Matematyka kaskady — alfa, beta i separative work

Efektywność wirówki opisuje kilka parametrów:

Współczynnik separacji alfa (α). Definiuje, o ile stosunek izotopów U-235/U-238 zmienia się przy przejściu przez jedną wirówkę. Dla typowej nowoczesnej wirówki α ≈ 1,2–1,8 (URENCO TC-21: ok. 1,6). Dla porównania: bariery dyfuzyjne miały α ≈ 1,004. To tłumaczy, dlaczego wirówki potrzebują znacznie mniej stopni niż dyfuzja.

Idealna kaskada. W kaskadzie idealnej każdy stopień jest zoptymalizowany tak, by stosunek przepływów odpowiadał wartości α w danym stopniu. W praktyce zakłady projektuje się jako "square cascade" (wszystkie stopnie równe) lub "tapered cascade" (stopnie dopasowywane do przepływu) — kompromis między prostotą a wydajnością.

SWU — Separative Work Unit. Jednostka pracy separacyjnej, opisująca całkowitą "pracę" wykonaną przez kaskadę. SWU uwzględnia zarówno ilość materiału przetworzonego, jak i stopnie wzbogacenia. Prosta wirówka gazowa produkuje kilka do kilkudziesięciu SWU/rok. Nowoczesna wirówka klasy URENCO TC-21 — szacunkowo 50–200 SWU/rok (dane z publicznych analizersów; dokładne wartości są chronione jako informacje handlowe).

Bilans materiałowy kaskady. Dla kaskady obowiązuje prosty bilans masowy: masa feeda = masa produktu + masa ogonów. Przy znanych wzbogaceniach feeda (xF), produktu (xP) i ogonów (xW) można wyznaczyć proporcje strumieni. Ten bilans jest podstawą rachunkowości materiałowej w safeguards.

Od dyfuzji do wirówek — historia technologiczna kaskad

Ewolucja kaskad jest historią wzrostu efektywności:

Kaskady dyfuzji gazowej (1940–1990). Pierwsze przemysłowe kaskady do wzbogacania uranu używały dyfuzji gazowej — procesu, w którym lżejsze cząsteczki UF₆ dyfundują przez porowate bariery nieco szybciej niż cięższe. Współczynnik separacji α ≈ 1,004 (zaledwie 0,4% lepsza separacja na każdą barierę). Zakłady dyfuzyjne potrzebowały tysięcy stopni — i zużywały gigantyczne ilości energii.

Oak Ridge K-25. Największy zakład dyfuzyjny w historii — K-25 w Oak Ridge (Tennessee, USA), budowany 1943–1945 w ramach Manhattan Project. 500 000 m² powierzchni hali, ponad 1000 stopni (kaskad barier), pobór mocy: 1 000 MW. Dla porównania: współczesny zakład wirówkowy o podobnej zdolności SWU zajmuje setki razy mniej miejsca i zużywa ~50 razy mniej energii.

Przejście na wirówki. URENCO (1970s), a następnie Sowieci (niezależnie, już od lat 50.) zastąpili dyfuzję wirówkami. Główna przyczyna: oszczędność energii (wirówki zużywają 1–2% energii dyfuzji na SWU) i możliwość modularnego skalowania.

Współczesne kaskady. Nowoczesny zakład wirówkowy (Natanz, Capenhurst, Georges Besse II) składa się z kaskad złożonych z tysięcy wirówek w konfiguracji szeregowo-równoległej. Sterowanie odbywa się przez zaawansowane systemy DCS (Distributed Control System).

Kaskada jako infrastruktura fizyczna

Kaskada wirówkowa to nie tylko wirówki — to cały system technologiczny:

Rury i zawory. Kaskada jest połączona rurami ze stali nierdzewnej lub aluminium (odpornych na korozyjny UF₆). Każde połączenie musi być szczelne — nawet minimalne wycieki UF₆ są niebezpieczne (reakcja z wilgocią tworzy HF — kwas fluorowodorowy).

Układ próżniowy. Wirówki muszą pracować w warunkach wysokiej próżni (zewnętrznie — casing wirówki jest w próżni, by zredukować tarcie powietrza). Centralny układ próżniowy pompuje i utrzymuje niskie ciśnienie we wszystkich kaskadach jednocześnie.

Układ UF₆. Hexafluorek uranu jest podawany do kaskady w fazie gazowej (para) z podgrzewanych cylindrów. Ogony i produkt są chłodzone i skraplane z powrotem do fazy stałej lub ciekłej. System wymaga precyzyjnej kontroli temperatury i ciśnienia.

Zasilanie elektryczne. Każda wirówka ma własny silnik elektryczny (wysokiej częstotliwości, 300–400 Hz). Dla zakładu z 10 000 wirówkami przy pobieraniu ok. 100–200 W każda, łączny pobór mocy to 1–2 MW — wielokrotnie mniej niż zakład dyfuzyjny tej samej zdolności.

Sterowanie i pomiary. System sterowania kaskadą śledzi przepływy, ciśnienia, temperatury i wzbogacenie w każdym punkcie pomiarowym. Dane z pomiarów są kluczowe dla rachunkowości materiałowej safeguards.

Jak MAEA nadzoruje kaskadę — monitoring i rachunkowość

Kaskada wirówkowa jest nadzorowana przez MAEA w ramach systemu safeguards:

Material Balance Areas (MBA). Kaskada jest podzielona na MBA — obszary, gdzie material jest śledzony bilansowo. Każdy wlot i wylot materiału z MBA jest mierzony i deklarowany.

Key Measurement Points (KMP). W obrębie MBA wyznaczone są KMP — punkty, gdzie materiał jest ważony lub mierzony analitycznie. Dla zakładu wzbogacania KMP to m.in.: wlot feeda, wylot produktu, wylot ogonów.

Continuity of Knowledge (CoK). MAEA stara się utrzymać "ciągłość wiedzy" o materiale — przez stałe kamery, plomby i regularne inspekcje. Jeśli materiał jest "poza zasięgiem" MAEA bez dobrego wyjaśnienia, to sygnał alarmowy.

Material Unaccounted For (MUF). Różnica między deklarowanym a zmierzonym materiałem. Każdy zakład ma charakterystyczny MUF wynikający z niepewności pomiarowej. Anomalnie duży lub rosnący MUF jest podstawą do intensywniejszej kontroli.

Pobieranie próbek (sampling). MAEA regularnie pobiera próbki UF₆ w punktach KMP do analizy izotopowej — by weryfikować deklarowane wzbogacenie. To kluczowy element wykrywania potencjalnego "undeclared enrichment".

Kaskada jako wskaźnik proliferacyjny — co można odczytać z konfiguracji?

Konfiguracja kaskady jest jednym z wskaźników proliferacyjnych, lecz jego interpretacja wymaga kontekstu:

Liczba maszyn — niewystarczający wskaźnik. Sama liczba wirówek zainstalowanych w hali nie mówi o zdolności zakładu — kluczone jest: ile z nich jest podłączonych, na jakie wzbogacenie, z jakim przepływem.

Stosunek sekcji wzbogacającej do zubożającej. W zakładzie cywilnym (produkcja LEU 3–5%) sekcja wzbogacająca jest krótka w stosunku do stripping section. W zakładzie z ambicjami wyższego wzbogacenia proporcja się zmienia. To jeden ze wskaźników analizowanych w raportach MAEA.

Deklarowane przepływy vs. kapacytety. Zakład deklaruje MAEA swoje plany materiałowe (Programme of Inspection/Material Balance). Odchylenia między deklarowanym a zmierzonym są śledzone. Duże odchylenie to czerwona flaga.

Zmiany konfiguracji kaskady. Rekonfiguracja kaskady (zmiana połączeń między stopniami) bez powiadomienia MAEA naruszałaby warunki porozumienia safeguards. Właśnie dlatego MAEA utrzymuje stałą obecność w największych zakładach.

Porównanie kaskad dyfuzyjnych i wirówkowych — tabela

Cecha Dyfuzja gazowa Wirówka gazowa
Współczynnik separacji α ~1,004 ~1,2–1,8
Liczba stopni (LEU 4%) 1 000–1 200 10–15
Zużycie energii ~2 500 kWh/SWU ~50 kWh/SWU
Skala zakładu Ogromna (hektary) Umiarkowana
Czas budowy Lata (inwestycja planistyczna) Miesiące (modular)
Modularność Niska Wysoka
Przykłady K-25 (USA), Pierrelatte (FR) URENCO, Natanz, Rokkasho

Modularność wirówek gazowych jest jedną z cech czyniących je szczególnie interesującymi z perspektywy proliferacyjnej: łatwiej je budować stopniowo i ukryć wczesne etapy.

Perspektywa polska — kaskady jako pojęcie cyklu paliwowego dla Polski

Polska planuje budowę elektrowni jądrowych — co oznacza potrzebę paliwa jądrowego wzbogaconego w zakładach używających właśnie kaskad wirówkowych:

Dostawcy usług SWU dla Polski. Polskie reaktory AP1000 (Westinghouse) będą potrzebowały paliwa z uranem wzbogaconym do ~3–5%. Polska nie planuje własnego zakładu wzbogacania — paliwo będzie importowane. Prawdopodobni dostawcy: URENCO (Capenhurst/Almelo/Gronau), Orano (Georges Besse II), ewentualnie Centrus (USA). Dostawca rosyjski (TENEX/Rosatom) jest wykluczony ze względów politycznych po 2022 roku.

Dywersyfikacja jako lekcja. Japońskie doświadczenie z TENEX (Rosja jako dostawca SWU przed 2022) i późniejsze problemy z dywersyfikacją ilustrują znaczenie dywersyfikacji geograficznej dostawców. Polska, planując od początku, może od razu unikać uzależnienia od jednego dostawcy.

Rozumienie kaskad przez polskich inżynierów. Budowa polskiej energetyki jądrowej wymaga kadry rozumiejącej pełny cykl paliwowy — w tym zasadę działania kaskad wzbogacania. Kurs wirówkowy jest jednym z kroków budowania tej kompetencji.

8 Otwartych pytań badawczych

  1. Ile stopni wystarczy? Jak liczba stopni kaskady zależy od α (współczynnika separacji wirówki) i od pożądanego wzbogacenia? Co się dzieje, gdy kaskada jest "za krótka"?

  2. Dlaczego ogony są wartościowe? Zubożony uran (DUF₆ — depleted uranium hexafluoride) gromadzony jest w milionach cylindrów w USA, Rosji i Europie. Jakie są możliwości jego ponownego wykorzystania?

  3. Jak wpływa α na SWU? Wirówka o wyższym α potrzebuje mniej stopni, lecz czy automatycznie produkuje więcej SWU? Jakie są limity fizyczne?

  4. Co oznacza "tapered cascade"? Dlaczego projektanci zakładów preferują kaskady o zmiennej liczbie wirówek per stopień ("tapered"), a nie stałej ("square cascade")?

  5. Jak MAEA wykrywa niedeklarowane wzbogacanie? Jakie sygnały analityczne wskazują, że kaskada pracuje na wyższym wzbogaceniu niż zadeklarowane?

  6. Ile kaskad równoległych potrzeba do produkcji 1 t SWU/rok? Dla wirówki o wydajności 100 SWU/rok: 10 000 wirówek. Jakie implikacje ma ta skala dla fizycznych rozmiarów hali?

  7. Jak działają "kampanie wzbogacania"? Zakłady cywilne mogą pracować na różnych wzbogaceniach w różnych kampaniach. Jak przełączenie kampanii jest deklarowane MAEA i jak jest weryfikowane?

  8. Czy kaskada wirówkowa ma "odcisk palca" izotopowy? Czy skład izotopowy UF₆ lub ślady izotopowe w materiałach zakładu pozwalają wnioskować o historii operacji kaskady?

Słownik pojęć kluczowych

Alfa (α) — współczynnik separacji — stosunek wzbogaceń izotopowych produktu do feeda na jednym stopniu kaskady. Im wyższy, tym mniej stopni potrzeba do osiągnięcia danego wzbogacenia.

SWU (Separative Work Unit) — jednostka pracy separacyjnej kaskady. Mierzy wysiłek energetyczny i zasobowy potrzebny do wzbogacenia danej ilości uranu do danego poziomu.

Feed point — punkt podawania wsadu do kaskady; granica między sekcją wzbogacającą (powyżej) a zubożającą (poniżej).

Enriching section — górna część kaskady, gdzie material jest stopniowo wzbogacany od feed point w górę do wylotu produktu.

Stripping section — dolna część kaskady, gdzie material jest stopniowo zubożany, ale odzyskuje się U-235 z pośrednich ogonów.

Ideal cascade — teoretyczny model kaskady, gdzie każdy stopień jest zoptymalizowany pod kątem minimalizacji zużycia SWU. Praktyczne kaskady są kompromisem między idealną a prostszą "square cascade".

Square cascade — kaskada, gdzie wszystkie stopnie mają tę samą liczbę wirówek. Prostsza w budowie i zarządzaniu niż idealny wariant, kosztem wyższego zużycia SWU.

Material Unaccounted For (MUF) — w rachunkowości materiałowej MAEA: różnica między saldem deklarowanym a zmierzonym. Nieodłączny element każdego zakładu, lecz musi mieścić się w granicach niepewności pomiarowej.

Continuity of Knowledge (CoK) — zasada safeguards MAEA: ciągłość wiedzy o lokalizacji i stanie materiału jądrowego. Przerwanie CoK bez wyjaśnienia jest sygnałem alarmowym.

DUF₆ (depleted uranium hexafluoride) — zubożony UF₆, produkt uboczny wzbogacania. Składowany w cylindrach ciśnieniowych — setki tysięcy ton w USA i Europie.

8 Podsumowań dydaktycznych

  1. Jedna wirówka to za mało. Efekt separacyjny jednej wirówki jest zbyt mały, by uzyskać użyteczne produkty przemysłowe — dopiero kaskada (tysiące wirówek w układzie szeregowo-równoległym) daje efekt przemysłowy.

  2. Szeregowe vs. równoległe — różne cele. Stopnie szeregowe zwiększają wzbogacenie, stopnie równoległe zwiększają przepływ. Te dwa efekty muszą być zaprojektowane oddzielnie.

  3. SWU jako waluta. Praca separacyjna (SWU) to standaryzowana miara zasobochłonności wzbogacania. Usługi SWU są przedmiotem handlu — Polska będzie importować SWU, a nie fizykę.

  4. Dyfuzja vs. wirówki — skok efektywności. Wirówki wykonują tę samą pracę separacyjną co dyfuzja, zużywając ~50 razy mniej energii. To fundamentalna zmiana techno-ekonomiczna.

  5. Kaskada jako obiekt safeguards. Rachunkowość materiałowa, KMP i CoK sprawiają, że kaskada wirówkowa jest przedmiotem intensywnego monitorowania MAEA. Konfiguracja kaskady dostarcza danych do weryfikacji.

  6. Liczba wirówek to za mało. "X tysięcy wirówek" to niepełny wskaźnik. Kluczowe jest: ile podłączonych, na jakie wzbogacenie, z jakim przepływem, pod jakim nadzorem.

  7. Modularność jako wyzwanie dla safeguards. Wirówki można budować i łączyć modularnie, co ułatwia ukrywanie wczesnych etapów programu. To jedna z przyczyn, dla których Additional Protocol MAEA wymaga szerszych deklaracji niż klasyczne safeguards.

  8. Polska jako importer SWU. Zrozumienie logiki kaskad wirówkowych jest praktycznie istotne dla Polski — bo kaskady w Capenhurst, Almelo i Georges Besse II będą produkować paliwo dla polskich reaktorów.

Ekonomia kaskady — trade-off między zasobami

Projektowanie kaskady to rozwiązywanie układu trade-offów:

Trade-off: ogony vs. SWU. Im niższy poziom ogonów (więcej U-235 odzyskanego z feeda), tym mniej feeda potrzeba na jednostkę produktu — lecz tym więcej SWU trzeba wykonać. Zakłady optymalizują poziom ogonów w zależności od bieżącej relacji ceny uranu naturalnego do ceny usługi SWU.

Przykład liczbowy. Produkcja 1 kg LEU (4,5% U-235):

  • Przy ogonach 0,30%: potrzeba ok. 7,5 kg UNat i ok. 4,5 SWU
  • Przy ogonach 0,20%: potrzeba ok. 6,5 kg UNat i ok. 5,5 SWU

Przy taniej ropie/recie uranu opłaca się wyższy poziom ogonów (mniej SWU, więcej feeda). Gdy uran drożeje — obniża się ogony by oszczędzać feed. To jest aktywna decyzja ekonomiczna, którą zakłady podejmują regularnie.

Trade-off: stopień separacji a przepustowość. Kaskada zoptymalizowana pod kątem jednego kryterium (np. maksymalna wydajność SWU) może być nieoptymalna dla innego (np. maksymalny przepływ materiału). Projektowanie kaskad to wielokryterialna optymalizacja.

Historyczne kaskady dyfuzyjne — lekcja z Manhatanu

Zanim wirówki zdominowały branżę, kaskady dyfuzyjne były centrum technologii wzbogacania:

K-25 — Gaseous Diffusion Plant. Zakład K-25 w Oak Ridge (Tennessee), budowany 1943–1945 jako część Manhattan Project, był największą na świecie budową przemysłową w czasie wojny. Zatrudniał dziesiątki tysięcy pracowników budowlanych, zużywał więcej elektryczności niż cała Europa Zachodnia razem wzięta w tamtym czasie. Był tak wielki, że robotnicy nie wiedzieli, co budują — specjalizacja zadań była narzędziem bezpieczeństwa.

Y-12 — elektromagnetyczne separatory (kalutrony). Równolegle z K-25, zakład Y-12 w Oak Ridge stosował kalutrony (EMIS) — inną ścieżkę izotopową. Kalutrony były energochłonne i wolne, lecz stanowiły rezerwową ścieżkę. W 1945 roku większość HEU do Little Boy pochodziło z kombinacji obu procesów.

Portsmouth i Paducah. Po wojnie USA zbudowały kolejne zakłady dyfuzyjne: Portsmouth (Ohio) i Paducah (Kentucky). Łącznie przez dekady produkowały paliwo jądrowe dla energetyki i wojska. Portsmouth zamknięto w 2001, Paducah w 2013. Ich infrastruktura jest stopniowo dekontaminowana i demontowana.

Europejskie kaskady dyfuzyjne. Francja (Pierrelatte, Tricastin), Wielka Brytania (Capenhurst — dyfuzja do lat 90.), ZSRR (Ural, Syberia) — każde mocarstwo jądrowe zbudowało własne kaskady dyfuzyjne. Większość z nich jest zamknięta lub przekształcona w zakłady wirówkowe.

Kaskada a safeguards — szczegółowość nadzoru MAEA

System safeguards dla kaskad wirówkowych jest wielowarstwowy:

Deklaracje zakładu. Operator zakładu deklaruje MAEA: projekt instalacji (Design Information Questionnaire, DIQ), plany operacyjne (Operational Information), szczegółowe deklaracje materiałowe (Material Declaration, MD). DIQ jest aktualizowany przy każdej istotnej zmianie instalacji.

Physical Inventory Verification (PIV). Periodyczne inspekcje, podczas których MAEA mierzy cały materiał jądrowy w zakładzie i porównuje z deklaracją. PIV pozwala weryfikować MUF i wykrywać anomalie długoterminowe.

Interim Inspections (II). Między PIV prowadzone są regularne inspekcje robocze — monitorowanie stanu uszczelek, kamer, pomiarów. Częstotliwość zależy od kategorii zakładu i ilości materiału.

Sampling and analysis. MAEA pobiera próbki gazów procesowych, próbki osadów ze ścian rur, próbki z cylindrów. Analiza izotopowa próbek (spektrometria masowa, alfa-spektrometria) pozwala weryfikować deklarowane wzbogacenie i wykrywać ślady niedeklarowanych operacji.

Environmental sampling. MAEA pobiera próbki środowiskowe wokół zakładu — gleba, woda, roślinność. Wyciek UF₆ i jego produkty hydrolizy (UO₂F₂, HF) pozostawiają ślady izotopowe, które mogą ujawnić nielegalne operacje. Technika środowiskowego próbkowania była kluczowa przy odkrywaniu ukrytych programów.

Konfiguracja kaskady a interpretacja OSINT

Analitycy OSINT (Open Source Intelligence) analizują obrazy satelitarne zakładów wzbogacania. Co można, a czego nie można z nich odczytać?

Co można odczytać. Rozmiary hali (przybliżona liczba maszyn w maksymalnej konfiguracji), rozbudowa zakładu (nowe hale = wzrost zdolności), aktywność budowlana (plac budowy), infrastruktura przesyłu energii (transformatory, linie elektryczne).

Czego nie można odczytać. Ile wirówek jest podłączonych (vs. odłączonych lub w magazynie), na jakie wzbogacenie pracuje kaskada, jaki jest bieżący przepływ materiału. Zdjęcia satelitarne mówią o potencjale, nie o bieżącej operacji.

MAEA vs. OSINT. Stąd fundamentalna różnica między analizą OSINT a wnioskami MAEA. Analiza OSINT może stwierdzić: "zakład rozbudowuje się o nowe hale". MAEA może stwierdzić: "zakład operuje X t SWU/rok z wzbogaceniem do Y%". Drugi wniosek wymaga dostępu inspekcyjnego.

Pułapka "liczby wirówek". Popularne media często raportują liczbę wirówek jako wskaźnik zdolności — np. "Iran instaluje X dodatkowych wirówek". Liczba wirówek zainstalowanych jest tylko przybliżeniem — zależy od modelu wirówki (SWU/maszynę), stanu technicznego, konfiguracji podłączenia i poziomu wzbogacenia.

Kaskady w reaktorach badawczych i w produkcji izotopów

Wirówki i kaskady są używane nie tylko do wzbogacania uranu energetycznego:

Produkcja izotopów medycznych. Do produkcji izotopów medycznych (jak Mo-99 i jego pochodna Tc-99m) nie używa się typowo wirówek UF₆. Jednak niektóre izotopy do celów badawczych (np. wzbogacony Xe-136 do eksperymentów z neutrinolesami, He-3 do detektorów neutronów) mogą być produkowane przez wirówkowe kaskady izotopowe.

Wzbogacanie izotopów stabilnych. Wirówki są używane do wzbogacania izotopów stabilnych różnych pierwiastków — np. Mo-100 (dla produkcji Mo-99), Si-28 (dla elektroniki kwantowej), C-13 (dla badań biochemicznych). To całkowicie cywilne zastosowania.

Kaskady dla reaktorów HTGR i TRISO. Zaawansowane reaktory (HTGR, VHTR) wymagają paliwa HALEU (5–20%). Kaskady produkujące HALEU muszą mieć więcej stopni niż standardowe kaskady LEU. Safeguards dla HALEU są bardziej rygorystyczne niż dla LEU ze względu na bliższe sąsiedztwo progu 20% HEU.

Debata o przyszłości kaskad wirówkowych — co dalej?

Wirówkowe kaskady dominują rynek wzbogacania, lecz pojawiają się technologie alternatywne:

Laserowe wzbogacanie — SILEX. GE-Hitachi i australijska firma Silex Systems rozwijają technologię SILEX (Separation of Isotopes by Laser EXcitation). Teoretyczny współczynnik separacji jest dramatycznie wyższy niż wirówek. Technologia ma potencjał rewolucji — lecz trudności techniczne są znaczne, a status komercyjny nieznany. Zarówno USA jak i Australia nałożyły ograniczenia eksportowe na SILEX jako proliferacyjnie wrażliwą.

Chemiczne metody separacji. Historycznie testowane (CHEMEX, ASAHI w Japonii), lecz praktycznie zarzucone ze względu na duże objętości odpadów i mniejszą efektywność niż wirówki.

Ewolucja wirówek. Nowoczesne wirówki (klasa TC-21 URENCO, IR-8 Iran) mają wyższy α i więcej SWU/maszynę. Trendem jest "mniej wirówek, więcej SWU" — co pozwala przy mniejszej fizycznej infrastrukturze osiągnąć te same zdolności.

Cykl życia wirówki w kaskadzie

Wirówki nie pracują wiecznie — mają ograniczoną żywotność, co ma znaczenie zarówno technicznie jak i z perspektywy safeguards:

Typowa żywotność. Wirówka gazowa ma projektowaną żywotność 10–25 lat (zależy od modelu i warunków pracy). Awarie są nieuchronne przy skali tysięcy wirówek — zakłady utrzymują rezerwy i systemy szybkiej wymiany.

Rodzaje awarii. Najczęstsze: zmęczenie łożysk, nierówności dynamiczne (vibration), korozja wewnętrzna od śladów wilgoci w UF₆, awarie silnika. Poważniejsze: pęknięcie rotora — w takim przypadku wirówka musi być izolowana i zdemontowana w warunkach szczelności chemicznej.

Wymiana wirówki — implikacje dla safeguards. Wymiana wirówki (nawet jednej) jest zdarzeniem wymagającym dokumentacji w systemie rachunkowości materiałowej. Demontowana wirówka może zawierać resztkowy UF₆ — musi być bezpiecznie evakuowana przed demontażem. MAEA może wymagać powiadomienia o planowanych pracach konserwacyjnych.

"Retirement" wirówek. Zużyte wirówki są dekontaminowane (usunięcie śladów uranu), demontowane i ich materiały mogą być recyklingowane — lecz ze względu na restrykcje eksportowe na wrażliwe elementy, cały proces jest ściśle regulowany.

Kaskada a UF₆ — chemia procesu

Hexafluorek uranu (UF₆) jest jedynym gazem użytkowym uranu umożliwiającym wzbogacanie — lecz jego właściwości chemiczne są wyzwaniem:

Właściwości UF₆. UF₆ jest sublimującym ciałem stałym (w temperaturze pokojowej i ciśnieniu atmosferycznym jest ciałem stałym). W zakładzie wzbogacania pracuje jako gaz — po ogrzaniu powyżej 56,5°C (temperatura sublimacji) przy ciśnieniu atmosferycznym, lub przy podwyższonym ciśnieniu w niższej temperaturze. Gęstość gazu jest znaczna — co ma znaczenie dla dynamiki przepływu w kaskadzie.

Korozja i materiały. UF₆ jest silnie korozyjnym związkiem wobec większości metali i tworzyw sztucznych. Stały kontakt z wilgocią (H₂O) powoduje gwałtowną hydrolizę: UF₆ + 2H₂O → UO₂F₂ + 4HF. Kwas fluorowodorowy (HF) jest toksyczny i niezwykle korozyjny. Stąd wymóg suchego, szczelnego środowiska w całej kaskadzie.

Cylindry z UF₆. UF₆ jest transportowany i składowany w stalowych cylindrach ciśnieniowych (typ 30B, 48Y, itp.) jako ciało stałe. Podgrzanie cylindra pozwala wyparować UF₆ do kaskady. Chłodzenie pozwala skraplać go z powrotem. To prosta, lecz wymagająca precyzji operacja chemiczna.

DUF₆ — problem odpadów. Zakłady wzbogacania akumulują ogromne ilości zubożonego UF₆ (DUF₆ — depleted UF₆). W USA ok. 700 000 ton DUF₆ składowanych jest w specjalnych cylindrach w Paducah, Portsmouth i Oak Ridge. Konwersja DUF₆ do stabilniejszej formy (DU₃O₈ — tlenek uranu) jest prowadzona przez zakłady konwersji. DUF₆ jest potencjalnie wartościowym surowcem (dla reaktorów prędkich lub do amunicji z uranem zubożonym).

Kaskada w kontekście cyklu paliwowego — gdzie jest i skąd pochodzi materiał?

Kaskada wirówkowa jest jednym elementem w dłuższym łańcuchu:

Przed kaskadą. Uran naturalny (UNat, ~0,71% U-235) jest wydobywany z rudy i konwertowany do UF₆. Konwersja UO₃ → UF₆ odbywa się w zakładach konwersji (np. Honeywell w USA, Comurhex/Orano we Francji, Cameco w Kanadzie). UF₆ w cylindrach trafia do zakładu wzbogacania.

W kaskadzie. UNat-UF₆ jest wzbogacany do wymaganego poziomu (np. 4,5% LEU). Strumień produktu (wzbogacony UF₆) i strumień ogonów (zubożony UF₆) opuszczają kaskadę.

Po kaskadzie. Wzbogacony UF₆ trafia do zakładu konwersji i wytwarzania paliwa — jest konwertowany do UO₂ (dwutlenku uranu), pelletowany i umieszczany w prętach paliwowych. Pręty paliwowe trafiają do reaktora.

Rachunkowość materiałowa przez cały łańcuch. MAEA śledzi materiał jądrowy na każdym etapie — od wydobycia (jeśli w kraju z safeguards) do zakończenia pracy paliwa w reaktorze. To "cradle-to-grave accountability" — kolebka do trumny — jest filozofią systemu nieproliferacyjnego.

Skalowanie kaskady — ile wirówek potrzeba?

Przykładowe obliczenie skali kaskady (czysto edukacyjne):

Dla polskiego reaktora AP1000. Jeden reaktor AP1000 o mocy 1,1 GWe potrzebuje rocznie ok. 25 t LEU (4,5% U-235). Produkcja 25 t LEU wymaga ok. 150 t SWU/rok.

Ile wirówek. Przy wirówce klasy URENCO TC-21 (szacunkowo 100 SWU/rok/maszynę — wartość poglądowa): 150 t SWU = 1 500 wirówek. Dla dwóch reaktorów: ~3 000 wirówek — to skala jednego dużego zakładu cywilnego.

Rzeczywiste zakłady. Georges Besse II (Francja) — 7,5 mln SWU/rok — zasila ok. 50 reaktorów (całą Europę Zachodnią). URENCO łącznie — ok. 14 mln SWU/rok — obsługuje setki reaktorów na świecie. Natanz (Iran po JCPOA) — kilka milionów SWU/rok.

Wniosek edukacyjny. Skala kaskad wirówkowych jest porównywalna ze skalą dużego zakładu chemicznego — setki do dziesiątek tysięcy jednostek. Nie jest to "eksperymentalny" sprzęt laboratoryjny. Każda wirówka to precyzyjne urządzenie mechaniczne wymagające stałego nadzoru.

Kaskada w publicystyce vs. raportach eksperckich — jak czytać?

Analizy kaskad wirówkowych pojawiają się zarówno w publicystyce popularnej jak i w raportach eksperckich. Różnią się znacząco:

Publicystyka. Typowe uproszczenia: "kraj posiada N wirówek = może wyprodukować bombę w X miesięcy". Takie uproszczenia ignorują: (a) ile wirówek jest operacyjnych, (b) jaki model wirówki (różne SWU/maszynę), (c) jaki jest zapas feeda (UNat lub wzbogacony), (d) na jakim wzbogaceniu pracuje kaskada, (e) jaki jest nadzór MAEA.

Raporty ISIS i SIPRI. Organizacje jak ISIS (Institute for Science and International Security) i SIPRI regularnie publikują analizy kaskad Iranu, Korei Północnej i innych krajów — z odróżnieniem deklarowanych zdolności od szacowanych. Te raporty bazują na raportach MAEA, OSINT i czasem na wywiadzie. Są bardziej wiarygodne niż publicystyka, lecz też zawierają niepewności.

Raporty MAEA (DG Reports). Podstawowe źródło pierwotne. Dyrektor Generalny MAEA co kwartał (lub przy istotnych zmianach) publikuje raport o Iranie — zawiera liczbę zainstalowanych wirówek, liczbę podłączonych, deklarowane wzbogacenie, ilość zapasów. To dane z pierwszej ręki, lecz z opóźnieniem i ograniczoną szczegółowością.

Breakout time — wrażliwe uproszczenie. "Breakout time" (czas do przełamania) to szacunek, jak szybko dany kraj mógłby wyprodukować wystarczającą ilość HEU do jednej broni, gdyby podjął taką decyzję. To narzędzie analityczne — niepozbawione niepewności — i należy je traktować jako przybliżenie, a nie precyzyjny fakt.

Jak poprawnie raportować o kaskadach. Dobra analiza kaskady powinna: (1) odróżniać zainstalowane od podłączonych wirówek, (2) podać model wirówki i szacowane SWU/maszynę, (3) wskazać deklarowane wzbogacenie, (4) wskazać zapasy feeda, (5) opisać status safeguards. Bez tych elementów "X wirówek" jest niewiele znaczącą liczbą.

Rola niezależnych naukowców. Naukowcy niezależni (Frank von Hippel, Zia Mian — Princeton Program on Science and Global Security; David Albright — ISIS; Alexander Glaser — Princeton) regularnie analizują i weryfikują publicznie dostępne dane o kaskadach. Ich prace są ważnym ogniwem między wąską wiedzą ekspercką a debatą publiczną — i przykładem, jak nauka może służyć bezpieczeństwu globalnemu.

Kaskada jako metafora. Poza kontekstem jądrowym "kaskada" to powszechna metafora dla procesów wieloetapowych — od chemii (katalizatory) po informatykę (kaskadowe arkusze stylów CSS, algorytmy kaskadowe). W fizyce jądrowej termin ma precyzyjne znaczenie techniczne, lecz warto pamiętać, że jego intuicja — "wiele małych kroków składa się na duży efekt" — jest powszechna. Kurs na wirowkach pokazuje, jak ogólne zasady fizyki (separacja izotopów) realizują się w konkretnym kontekście technologicznym i geopolitycznym.

Podsumowanie. Kaskada wirówkowa jest sercem nowoczesnego przemysłu wzbogacania uranu. Jej zrozumienie — na poziomie funkcji, nie szczegółów projektowych — jest kluczowe dla wszystkich, którzy chcą analizować proliferację jądrową, politykę nieproliferacyjną lub energetykę jądrową. Nasz kurs traktuje kaskadę jako węzłowe pojęcie łączące fizykę izotopów, inżynierię procesową i geopolitykę kontroli zbrojeń.

Ważność terminologii. Zrozumienie pojęć "feed", "product", "tails", "stage", "SWU" i "alfa" jest warunkiem koniecznym do poprawnego czytania raportów MAEA, analiz ISIS lub artykułów akademickich o wzbogacaniu. Nasz kurs traktuje tę terminologię jako fundament — bez niej dyskusja o Natanz, Fordow czy Georges Besse II pozostaje zbiorem liczb bez sensu. Każdy z tych terminów ma precyzyjną definicję fizyczną i operacyjne znaczenie w kontekście safeguards — a ich opanowanie otwiera dostęp do znacznie bogatszej analizy programów jądrowych.

Kaskada jako obiekt polityczny. W ostatecznym rozrachunku kaskada wirówkowa jest nie tylko urządzeniem fizycznym, lecz obiektem politycznym — centrum sporów o prawo do wzbogacania, suwerenność, nieproliferację i globalne bezpieczeństwo. Debata o tym, kto może posiadać kaskady i na jakich warunkach, kształtuje globalną architekturę bezpieczeństwa jądrowego XXI wieku i będzie jej centralnym tematem jeszcze przez dziesięciolecia.

Dodatkowe materiały multimedialne

Narzędzia interaktywne

Powiązane materiały

Ćwiczenia praktyczne

Ćwiczenie bezpieczne: narysuj trzy neutralne schematy przepływu: jeden stopień, trzy stopnie szeregowe i trzy ciągi równoległe. Podpisz, który schemat zwiększa efekt separacji, a który przepustowość. Nie dobieraj liczby stopni do celu wzbogacania.

Ćwiczenie źródłoznawcze: porównaj zdjęcie kaskady z materiałów publicznych z opisem NRC. Wypisz elementy, których nie da się wiarygodnie odczytać ze zdjęcia, mimo że wydają się "oczywiste" na pierwszy rzut oka.
