Rentgenowska analiza fluorescencyjna i efekty matrycy

Streszczenie

Rentgenowska analiza fluorescencyjna (XRF) odpowiada na pytanie: z jakich pierwiastków zbudowana jest próbka, patrząc na charakterystyczne linie promieniowania X emitowane przez wzbudzone atomy. To metoda atrakcyjna, bo może być szybka i nieniszcząca, ale jej wynik nie zależy wyłącznie od pierwiastka; zależy także od całej matrycy próbki, geometrii, absorpcji i wzmocnienia fluorescencyjnego.¹

Ten artykuł wyjaśnia, skąd biorą się linie K, L i M, dlaczego energia linii identyfikuje pierwiastek, czym jest wydajność fluorescencji, jak buduje się krzywe kalibracyjne oraz dlaczego efekty matrycy są głównym źródłem błędów w ilościowej analizie XRF.

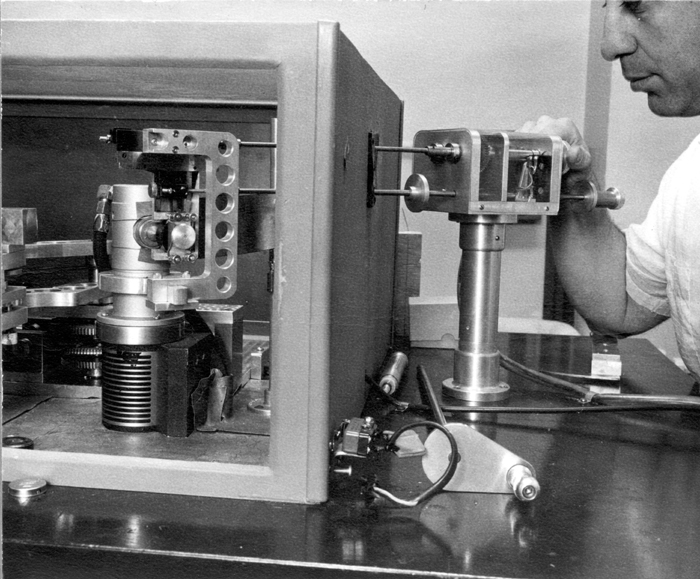

Rozszerzenie tematu

Widmo pierwiastków zamiast widma radionuklidów

W spektrometrii gamma piki mówią zwykle o radionuklidach. W XRF piki mówią o pierwiastkach. To zasadnicza zmiana perspektywy. Nie pytamy, jaki izotop wyemitował foton gamma w rozpadzie jądrowym, lecz jaki atom po wzbudzeniu elektronowym wyemitował charakterystyczny foton rentgenowski.

Mechanizm jest prosty w zarysie. Promieniowanie pierwotne, na przykład promieniowanie X albo gamma o odpowiedniej energii, wybija elektron z wewnętrznej powłoki atomu. Atom ma wtedy lukę elektronową. Elektron z wyższej powłoki spada na wolne miejsce, a różnica energii może zostać wyemitowana jako foton charakterystycznego promieniowania X. Energia tego fotonu zależy od różnicy energii wiązania elektronów, a więc od liczby atomowej pierwiastka.¹

Dlatego XRF jest metodą składu pierwiastkowego. Żelazo, miedź, cynk, ołów czy uran mają własne zestawy linii. Widmo XRF jest mapą tych linii, ale mapa nie jest jeszcze wynikiem ilościowym. Trzeba ją skalibrować, odjąć tło, uwzględnić nakładanie linii i poprawić wpływ matrycy.

Krawędzie absorpcji i warunek wzbudzenia

Żeby atom wyemitował linię fluorescencyjną danej serii, trzeba najpierw wybić elektron z odpowiedniej powłoki. Dla serii K trzeba usunąć elektron z powłoki K, dla serii L z powłoki L. To wymaga fotonu pierwotnego o energii większej niż odpowiednia krawędź absorpcji.

Dziunikowski i Kalita opisują to przez absorpcję fotoelektryczną: zjawisko może zajść na danej powłoce tylko wtedy, gdy energia promieniowania wzbudzającego przekracza energię wiązania elektronu na tej powłoce.¹ To wyjaśnia, dlaczego dobór promieniowania pierwotnego jest częścią metody. Jeżeli energia wzbudzająca jest za mała, dana linia nie powstanie efektywnie. Jeżeli jest za duża lub źle dobrana, można dostać więcej tła, rozproszeń i linii przeszkadzających.

W praktyce analitycznej nie wystarczy więc „oświetlić próbkę rentgenem”. Trzeba dobrać zakres energii wzbudzenia do pierwiastków, które chcemy oznaczyć, i do detektora, który ma mierzyć linie wtórne.

Prawo Moseleya i identyfikacja pierwiastka

Energie linii charakterystycznych rosną wraz z liczbą atomową. Dziunikowski i Kalita przywołują historyczne prawo Moseleya, według którego energia danej linii może być opisana zależnością zbliżoną do:

h nu = a * (Z - b)^2,

gdzie Z jest liczbą atomową, a a i b stałymi zależnymi od serii i linii.¹ W artykule dydaktycznym nie trzeba wyprowadzać tego wzoru kwantowo. Wystarczy zobaczyć sens: linia K_alpha żelaza, miedzi i cynku nie wypada w tym samym miejscu, bo elektrony wewnętrzne są wiązane coraz silniej w atomach o większym Z.

Identyfikacja pierwiastka polega więc na dopasowaniu energii pików do tablic linii. Ale tak jak w spektrometrii gamma, sama energia nie zawsze wystarcza. Linie różnych pierwiastków mogą się nakładać, zwłaszcza przy detektorach o słabszej rozdzielczości. Trzeba sprawdzać zestawy linii, ich intensywności względne, tło i kontekst próbki.

Linie K, L i M

Najczęściej mówi się o liniach K_alpha, K_beta, L_alpha, L_beta i podobnych. Oznaczenie mówi, między którymi powłokami nastąpiło przejście. Linia K_alpha powstaje, gdy luka na powłoce K zostaje zapełniona przez elektron z powłoki L. Linia K_beta pochodzi z przejścia z wyższej powłoki, na przykład M, do K.

Dla pierwiastków lekkich linie K leżą przy niskich energiach i są silnie pochłaniane przez powietrze, okienka detektora i samą próbkę. Dla pierwiastków ciężkich linie K mogą wymagać wysokiej energii wzbudzenia, więc często korzysta się z linii L. To dlatego w ćwiczeniach Dziunikowskiego i Kality pojawia się kalibracja z liniami serii K żelaza i miedzi oraz serii L ołowiu.¹

To jest dobry przykład praktyczny: wybór serii linii nie jest arbitralny. Wynika z energii, czułości detektora i realnej geometrii pomiaru.

Wydajność fluorescencji i zjawisko Augera

Po wybiciu elektronu atom nie zawsze emituje foton charakterystyczny. Energia przejścia może zostać przekazana innemu elektronowi, który opuszcza atom jako elektron Augera. Dziunikowski i Kalita opisują zjawisko Augera jako proces konkurencyjny wobec emisji promieniowania fluorescencyjnego i wskazują, że prawdopodobieństwo emisji elektronu Augera maleje ze wzrostem liczby atomowej.¹

Wydajność fluorescencji mówi, jaka część wzbudzeń prowadzi do emisji fotonów danej serii. Dla lekkich pierwiastków zjawisko Augera jest silne, więc fluorescencja rentgenowska może być słaba. Dla cięższych pierwiastków emisja charakterystycznych fotonów jest bardziej prawdopodobna.

To kolejny powód, dla którego XRF nie jest jednakowo łatwe dla wszystkich pierwiastków. Pierwiastek może mieć linię charakterystyczną, ale jej wzbudzenie, emisja, przejście przez próbkę i rejestracja przez detektor mogą być mało efektywne.

Spektrometr z dyspersją energii

W najprostszym ujęciu EDXRF, czyli energy-dispersive X-ray fluorescence, mierzy energię fotonów charakterystycznych bez mechanicznego analizowania długości fali. Detektor i elektronika tworzą widmo energii, podobnie jak w spektrometrii gamma, ale zakres energii i problemy analityczne są inne.

Dziunikowski i Kalita opisują ćwiczenie rentgenowskiej analizy fluorescencyjnej z dyspersją energii jako metodę instrumentalną pozwalającą szybko oznaczać zawartość różnych pierwiastków w materiale. Program obejmuje cechowanie spektrometru, krzywe cechowania z próbek wzorcowych i ilościowe oznaczanie składników w próbkach nieznanych.¹

Z punktu widzenia artykułu najważniejszy jest schemat:

promieniowanie pierwotne -> wzbudzenie atomów próbki -> promieniowanie charakterystyczne -> detektor energii -> widmo -> kalibracja -> skład.

Każda strzałka może wnieść błąd.

Kalibracja energii w XRF

Pierwszy etap to kalibracja energii: kanał analizatora trzeba przeliczyć na energię promieniowania X. Można użyć linii znanych źródeł albo znanych linii fluorescencyjnych materiałów odniesienia. W ćwiczeniu Dziunikowski i Kalita podają przykład kalibracji spektrometru promieniowania X z użyciem fotonów o energiach 5,9 keV, 8,6 keV i 22,4 keV.¹

Kalibracja energii odpowiada na pytanie: gdzie leży pik? Nie mówi jeszcze, ile pierwiastka jest w próbce. Do tego potrzebna jest kalibracja intensywnościowa, czyli związek między częstością zliczeń w danym oknie a zawartością pierwiastka.

Jeżeli detektor ma słabą rozdzielczość, linie mogą się nakładać. Wtedy kalibracja energii musi iść w parze z rozdzielczością i doborem okien pomiarowych. Samo przypisanie centrum piku do energii nie wystarczy, jeśli okno zbiera także sygnał sąsiedniego pierwiastka.

Krzywe cechowania: od zliczeń do stężenia

W ilościowej XRF często buduje się krzywą cechowania: mierzy się próbki wzorcowe o znanej zawartości pierwiastka i zapisuje zależność między sygnałem a zawartością. W najprostszym zakresie może to być zależność prawie liniowa:

J = a * C + b,

gdzie J jest częstością zliczeń w oknie linii, a C zawartością pierwiastka. W praktyce liniowość zależy od zakresu stężeń, matrycy, absorpcji i wzmocnienia.

Dziunikowski i Kalita pokazują zestawy próbek wzorcowych o stałej matrycy i różnych zawartościach żelaza lub ołowiu.¹ To jest bardzo ważne: stała matryca upraszcza analizę, bo wzorce i próbki zachowują się podobnie. Jeżeli matryca zmienia się wraz ze stężeniem lub między próbkami, krzywa cechowania przestaje być uniwersalna.

Dlatego w dobrym raporcie trzeba napisać nie tylko „kalibracja na wzorcach”, ale także: jakie wzorce, jaka matryca, jaki zakres stężeń i czy próbka nieznana mieści się w tym zakresie.

Matryca: wszystko oprócz pierwiastka oznaczanego

W analizie chemicznej matryca to reszta próbki: wszystkie składniki poza pierwiastkiem, który chcemy oznaczyć. W rudzie miedzi matrycą mogą być węglany, krzemiany, tlenki i inne pierwiastki. W szkle matrycą jest sieć krzemianowa i dodatki. W glebie matryca jest szczególnie złożona.

Dziunikowski i Kalita definiują efekty matrycy jako główne źródło błędów w rentgenowskiej analizie fluorescencyjnej i wyróżniają dwa podstawowe mechanizmy: efekt absorpcyjny i efekt wzmocnienia.¹

To jest kluczowy punkt artykułu. XRF nie mierzy „ile miedzi jest w próbce” w izolacji. Mierzy, ile fotonów charakterystycznych miedzi dotarło do detektora po wzbudzeniu i przejściu przez konkretną matrycę. Inne składniki próbki mogą te fotony pochłaniać albo dodatkowo wzbudzać atomy miedzi.

Efekt absorpcyjny

Efekt absorpcyjny polega na tym, że promieniowanie charakterystyczne oznaczanego pierwiastka jest osłabiane przez inne składniki matrycy. Jeżeli próbka zawiera pierwiastki albo fazy silnie pochłaniające daną energię X, sygnał oznaczanego pierwiastka będzie mniejszy, niż wynikałoby z samego stężenia.

Przykład dydaktyczny: dwie próbki mają taką samą zawartość miedzi, ale jedna ma lekką matrycę krzemionkową, a druga dużo składnika silniej pochłaniającego energię linii miedzi. Druga próbka da słabszy sygnał Cu K_alpha, choć zawartość miedzi jest taka sama. Jeśli użyjemy krzywej cechowania z lekkiej matrycy, zaniżymy wynik.

Efekt absorpcyjny jest szczególnie ważny dla niskich energii, bo miękkie promieniowanie X łatwo się pochłania. Dlatego lekkie pierwiastki i linie niskoenergetyczne są trudniejsze w praktyce terenowej i w grubych, niejednorodnych próbkach.

Efekt wzmocnienia

Efekt wzmocnienia działa w drugą stronę. Promieniowanie fluorescencyjne jednego składnika matrycy może mieć energię wystarczającą do dodatkowego wzbudzenia oznaczanego pierwiastka. Wtedy sygnał oznaczanego pierwiastka rośnie nie tylko dzięki promieniowaniu pierwotnemu, ale także dzięki wtórnemu wzbudzeniu przez pierwiastek przeszkadzający.¹

Przykład: w próbce jest pierwiastek cięższy, którego linie X mogą wzbudzać atomy pierwiastka oznaczanego. Wtedy sygnał oznaczanego pierwiastka może być zawyżony. Bez korekty interpretujemy wzrost liczby zliczeń jako większe stężenie, choć część wzrostu pochodzi z dodatkowego wzbudzenia.

Absorpcja i wzmocnienie mogą występować równocześnie. To właśnie dlatego analiza XRF próbek złożonych wymaga wzorców matrycowych, modeli fundamental parameters, normalizacji do rozproszenia albo innych metod korekcji.

Metoda fluorescencyjno-rozproszeniowa

Dziunikowski i Kalita opisują metodę fluorescencyjno-rozproszeniową jako sposób częściowego ograniczania błędów związanych z absorpcyjnym efektem matrycy. Idea polega na tym, że oprócz sygnału fluorescencyjnego J_f mierzy się także promieniowanie rozproszone J_r, a następnie analizuje stosunek J_f / J_r.¹

Sens metrologiczny jest prosty: promieniowanie rozproszone niesie informację o tym, jak próbka oddziałuje z promieniowaniem pierwotnym i wtórnym. Jeżeli matryca silniej pochłania lub rozprasza, zmienia się nie tylko linia oznaczanego pierwiastka, ale także sygnał rozproszony. Stosunek może częściowo skompensować zmienność matrycy.

To nie jest magiczne usunięcie wszystkich błędów. To metoda korekcyjna, której skuteczność trzeba sprawdzić na próbkach wzorcowych. W ćwiczeniu porównuje się rodziny krzywych kalibracyjnych opartych na samym J_f i na stosunku J_f / J_r, aby oszacować zmniejszenie błędu matrycowego.¹

Standard, próbka kontrolna i dryft aparatury

W pomiarach radiometrycznych problemem jest także stabilność aparatury. Dziunikowski i Kalita opisują użycie próbki kontrolnej: co pewien czas mierzy się standard w identycznych warunkach, a wyniki próbek dzieli przez częstość zliczeń standardu. Tak otrzymany stosunek R = J / J_s jest mniej zależny od powolnych zmian aparatury i aktywności źródła wzbudzającego.¹

Ta idea jest bardzo użyteczna redakcyjnie. Jeśli opisujemy wynik XRF, warto pytać:

• czy użyto próbki kontrolnej,
• czy wzorce miały tę samą matrycę,
• czy energia i intensywność źródła wzbudzającego były stabilne,
• czy monitorowano tło i rozproszenie,
• czy powtórzenia mieszczą się w statystyce zliczeń.

Bez kontroli standardu łatwo pomylić zmianę składu z dryftem układu.

XRF a tematy jądrowe

XRF nie jest metodą „broni jądrowej” w sensie operacyjnym. Jest jednak ważna dla tego serwisu, bo łączy fizykę atomową, detektory promieniowania X, metrologię, analizę materiałową i forensykę. Może służyć do badania stopów, szkła, gleb, rud, osadów, śladów przemysłowych i materiałów osłonowych.

W kontekście jądrowym XRF jest przydatne jako metoda nieniszcząca albo mało niszcząca, która daje skład pierwiastkowy. Sama nie powie, czy uran jest wzbogacony, bo do tego potrzebna jest informacja izotopowa. Może jednak wskazać obecność pierwiastków, domieszek, produktów korozji, składników matrycy albo niezgodności materiałowej. To czyni ją naturalnym sąsiadem tematów takich jak nuclear forensics, spektrometria gamma i nieniszczące metody jądrowe w przemyśle.

Ograniczenia i dobre praktyki interpretacji

Dobra interpretacja XRF powinna unikać kilku uproszczeń:

• pik oznacza pierwiastek, ale nie zawsze od razu jego wiarygodne stężenie,
• brak piku nie zawsze oznacza brak pierwiastka, szczególnie dla niskich energii i lekkich pierwiastków,
• intensywność piku zależy od matrycy, geometrii i wzbudzenia,
• linie mogą się nakładać,
• wynik ilościowy powinien pochodzić z wzorców albo modelu korekcyjnego,
• próbka niejednorodna może dawać wynik zależny od punktu pomiaru.

W praktyce redakcyjnej warto oznaczać, czy wynik jest jakościowy, półilościowy czy ilościowy. Szybki pomiar ręcznym analizatorem może wystarczyć do screeningu. Publikacja wyniku stężenia wymaga już opisu wzorców, matrycy, niepewności i korekcji.

Detektory w XRF — SDD, Si(Li) i porównanie z HPGe

Detektor jest sercem spektrometru XRF. Podstawowe wymagania: dobra rozdzielczość energetyczna w zakresie 1–30 keV, wysoka szybkość zliczania (tysiące do setek tysięcy impulsów na sekundę), mały prąd upływu i niska warstwa martwa.

SDD (Silicon Drift Detector) jest dziś standardem w przenośnych i laboratoryjnych spektrometrach EDXRF. Elektrony dryfują boczno do małej elektrody zbierającej, co minimalizuje pojemność wejściową wzmacniacza i pozwala na szybkie zliczanie z niskim szumem. Typowy FWHM detektora SDD: 125–140 eV przy linii Mn Kα (5,9 keV). Pracuje w temperaturze pokojowej lub z chłodzeniem termoelektrycznym Peltiera do −20°C — bez ciekłego azotu.

Si(Li) (krzem domieszkowany litem): starszy typ detektora, wymagający chłodzenia ciekłym azotem. FWHM 130–160 eV przy 5,9 keV. Wolniejsza szybkość zliczania niż SDD. Coraz rzadziej stosowany w nowych projektach, ale jeszcze spotykany w starszych laboratoriach.

Porównanie z HPGe: germanowy detektor HPGe ma FWHM ~130 eV przy 5,9 keV (zbliżone do SDD), ale jest znacznie droższy, większy i wymaga ciekłego azotu. HPGe ma głębszy obszar aktywny i lepszą wydajność detekcji dla energii >30 keV, co jest ważne w spektrometrii gamma. W zakresie XRF (< 30 keV) SDD i Si(Li) są standardem. HPGe stosuje się do XRF tylko w wyspecjalizowanych przypadkach (wysokoenergetyczna XRF dla pierwiastków ciężkich, kombinacja z pomiarami gamma).

Rozdzielczość 140 eV (SDD) brzmi dobrze, ale dla pierwiastków o bliskich liniach (np. Pb Lα 10,55 keV vs. As Kα 10,54 keV, różnica tylko ~10 eV) może być niewystarczająca — nakładanie się linii jest wtedy poważnym problemem i wymaga dekonwolucji widma lub metody FP.

WDXRF a EDXRF — dyspersja falowa vs. energetyczna

Spektrometria XRF dzieli się na dwa główne typy według metody separacji sygnałów.

EDXRF (energy-dispersive XRF): detektor jednocześnie rejestruje fotony wszystkich energii i buduje widmo przez pomiar energii każdego fotonu. Szybki, kompaktowy, tani, możliwy w wersji przenośnej. Ograniczeniem jest rozdzielczość energetyczna detektora (~130–150 eV). Przy złożonych matrycach z nakładającymi się liniami wymagane jest oprogramowanie do dekonwolucji.

WDXRF (wavelength-dispersive XRF): kryształ analizujący dyfrakcją selektywnie przepuszcza tylko fotony o określonej długości fali (zgodnie z prawem Bragga: 2d·sinθ = nλ). Detektor (ksenon, scyntylacyjny) pracuje sekwencyjnie dla każdej linii lub kilka detektorów pracuje równolegle. Znacznie lepsza rozdzielczość (5–10 eV), co pozwala rozdzielić bliskie linie. Minusy: duże, drogie, wolne (sekwencyjne skanowanie), wymaga próżni lub helu dla lekkich pierwiastków.

Wybór między EDXRF a WDXRF zależy od zastosowania. Terenowy screening metali w stopach — EDXRF przenośny. Certyfikowana analiza składu stali o wysokich wymaganiach precyzji — WDXRF. W laboratorium badań środowiskowych często kompromis: laboratoryjny EDXRF z chłodzonym SDD i komorą próżniową.

Metoda Fundamental Parameters (FP)

Jednym z najważniejszych osiągnięć XX wieku w ilościowej XRF jest metoda fundamental parameters (FP), rozwinięta przez Shermana w 1955 roku i dalej udoskonalana. Zamiast polegać wyłącznie na wzorcach empirycznych, FP oblicza sygnał XRF z pierwszych zasad fizyki:

Intensywność fluorescencji pierwiastka i w próbce o składzie {c₁, c₂, ..., cₙ} zależy od: stężenia cᵢ, fluorescence yield (ωᵢ), transition probability, photoelectric cross-section (τᵢ), geometrii spektrometru, energii wzbudzenia i absorpcji fotonów fluorescencyjnych na drodze do detektora.

Uproszczona formuła (single element, monoenergetic excitation):
Iᵢ = G × cᵢ × τᵢ(E₀) × ωᵢ × (μᵢ_E0/sin(ψ₁) + μᵢ_Ef/sin(ψ₂))⁻¹

Gdzie G to stała geometryczna, ψ₁ i ψ₂ to kąty padania i wyjścia, μ to współczynniki masowe absorpcji dla całej matrycy przy energii wzbudzenia E₀ i energii fluorescencji Ef.

Metoda FP wymaga znajomości współczynników absorpcji masowej dla wszystkich pierwiastków w próbce i przy obu energiach. Współczynniki te są tabelaryzowane (bazy danych NIST, Henke, Chantler). Oprogramowanie iteracyjnie dopasowuje skład matrycy, aż obliczone intensywności zgadzają się ze zmierzonymi.

Zalety FP: minimalne wymagania wzorcowe (wystarczy jeden lub kilka wzorców do normalizacji), działa dla próbek o nieznanych matrycach, transparentna fizycznie. Wady: wymaga precyzyjnych danych o przekrojach, jest czuła na niejednorodność próbki i geometrię, zakłada płaski, jednorodny model próbki.

Tabela: parametry linii dla wybranych pierwiastków ważnych w radiochemii

Poniżej zestawienie linii XRF i krawędzi absorpcji K dla pierwiastków istotnych w kontekście materiałów jądrowych i środowiskowych:

Pierwiastek	Z	Kα₁ (keV)	Kβ₁ (keV)	Lα₁ (keV)	K-krawędź (keV)	Typowe zastosowanie XRF
Żelazo (Fe)	26	6,40	7,06	—	7,11	Stopy, materiały strukturalne
Miedź (Cu)	29	8,04	8,91	—	8,98	Stopy, przewody
Cynk (Zn)	30	8,64	9,57	—	9,66	Stopy cynku, ochrona antykorozyjna
Arsen (As)	33	10,54	11,73	—	11,87	Zanieczyszczenia gleb, zatrucia
Ołów (Pb)	82	—	—	10,55	— (87,5 K za wysoka)	Ekranowanie, zanieczyszczenia
Tor (Th)	90	—	—	12,97	—	NORM, minerały torowe
Uran (U)	92	—	—	13,61	—	Paliwo jądrowe, NORM
Pluton (Pu)	94	—	—	~14,3	—	Forensyka jądrowa (ślady)

Uwaga: dla Pb, Th, U i Pu linie K wymagają energii wzbudzenia >80 keV, co jest trudne technicznie; stosuje się linie L. Różnica Th Lα vs. U Lα = 13,61 − 12,97 = 0,64 keV — mała, ale rozdzielna przez dobry SDD.

Przenośne analizatory XRF — zastosowania terenowe

Handheld XRF (hXRF) to zrewolucjonizowanie analizy terenowej. Urządzenie wielkości pistoletu, ważące 1,5–3 kg, z detektorem SDD i miniaturową lampą rentgenowską pozwala na identyfikację i semi-ilościową analizę pierwiastków w 1–5 sekund, bez pobierania próbki do laboratorium.

Typowe zastosowania terenowe:

• Przemysł metalurgiczny: sortowanie stopów metali, kontrola jakości wtrącin, identyfikacja nieznanego materiału (PMI — positive material identification);
• Archimetria i konserwacja: skład stopów monet, pigmentów i powłok w zabytkach;
• Geologia i górnictwo: podpowiedź geochemiczna, skad rudy, anomalie pierwiastkowe;
• Ochrona środowiska: ołów w glebie, metale ciężkie w osadach, monitoring terenów przemysłowych;
• Kryminalistyka i forensyka: identyfikacja stopów, domieszek, śladów GSR (gunshot residue).

Ograniczenia hXRF: matryca gleby/osadu jest niejednorodna, wilgotna, a pomiar z pełną geometrią nie jest możliwy w terenie. Błędy efektu matrycowego są większe niż w laboratorium. Wyniki są semi-ilościowe i wymagają weryfikacji laboratoryjnej dla celów regulacyjnych. Detektory SDD w warunkach terenowych mogą się nagrzewać, co wpływa na rozdzielczość.

W kontekście bezpieczeństwa jądrowego przenośne XRF stosuje się do: identyfikacji metali osłonnych (ołów vs. wolfram vs. bizmut), detekcji zanieczyszczeń uranem lub torem w gruntach i materiałach budowlanych (NORM), szybkiej weryfikacji składu materiałów w urządzeniach radiologicznych.

XRF w detekcji uranu i toru

Uran (Z=92) i tor (Z=90) są pierwiastkami naturalnie promieniotwórczymi o długich T₁/₂. Ich wykrycie metodą XRF jest możliwe, ale wymaga uwagi ze względu na silne nakładanie się linii L aktynowców.

Uran emituje linie Lα₁ (13,61 keV), Lβ₁ (16,43 keV), Lγ₁ (20,17 keV) i Lγ₂ (21,52 keV). Tor emituje linie Lα₁ (12,97 keV), Lβ₁ (15,62 keV). Różnica Th Lα vs. U Lα wynosi ~0,64 keV — rozdzielna przez dobry SDD (FWHM ~140 eV przy 5,9 keV; przy 13 keV FWHM ~180–200 eV). Jednak w próbce zawierającej obydwa pierwiastki i inne ciężkie metale (Pb Lα = 10,55 keV, Bi Lα = 10,84 keV, Hg Lα = 9,99 keV) widmo staje się złożone.

Granice wykrywalności (LOD) XRF dla uranu w matrycy glebowej: zależnie od sprzętu i czasu pomiaru 50–200 ppm (mg/kg). Regulatory limit w glebach skażonych: zależy od kraju i zastosowania, zazwyczaj 100–1000 ppm. Przy stężeniach poniżej 50 ppm konieczne są techniki instrumentalne o wyższej czułości (ICP-MS, NAA, gamma spectrometry).

Warto podkreślić: XRF oznacza stężenie masowe uranu (suma wszystkich izotopów), ale nie mierzy stosunku U-235/U-238 — nie daje więc informacji o wzbogaceniu. Do określenia wzbogacenia konieczna jest spektrometria gamma (linie charakterystyczne U-235 przy 143,8 i 185,7 keV) lub spektrometria mas (TIMS, ICP-MS). XRF może jednak szybko zidentyfikować obecność uranu w próbce i skierować ją do dalszej analizy izotopowej.

Mikro-XRF i tomografia rentgenowska fluorescencyjna

Konwencjonalna XRF daje informację o średnim składzie obszaru naświetlonego przez wiązkę — zazwyczaj kilku mm² do cm². W przypadku próbek niejednorodnych (np. skamieliny, kawałki meteorytu, stopy wielofazowe, przekroje zabytków) konieczne jest przestrzenne odwzorowanie składu. Mikro-XRF (µXRF) ogniskuje wiązkę przez kapilarne optyki polienergiczne lub monolityczne kapilary Woltera do średnicy 10–500 µm, umożliwiając skanowanie powierzchni z rozdzielczością przestrzenną na poziomie dziesiątek mikrometrów.

Wiązka synchrotronowa pozwala osiągnąć wiązkę submikrometrową (100 nm) i umożliwia XRF-tomografię (XFCT): rotacyjne skanowanie trójwymiarowe próbki z rekonstrukcją CT. XFCT daje trójwymiarowy rozkład pierwiastków wewnątrz obiektu bez rozkrajania. Technika stosowana do badania: inkluzji w diamentach, śladów substancji toksycznych w biologicznej tkance, dystrybucji dopantów w materiałach elektronicznych.

W kontekście tego serwisu mikro-XRF pojawia się przy analizie trynitytów (szkło z testu jądrowego), śladów materiałowych w forensyce jądrowej i badaniu próbek środowiskowych pod kątem rozkładu przestrzennego aktynowców lub metali ciężkich. Technika ta jest opisana w artykule o trynitytach jako jedna z metod analizy heterogenicznych próbek szklanych. W warunkach polskich dostęp do wiązki synchrotronowej jest możliwy przez Europejskie Centrum Promieniowania Synchrotronowego ESRF w Grenoble, z którego korzystają grupy badawcze AGH, IFJ PAN i Instytutu Fizyki PAN.

Polska infrastruktura XRF

W Polsce kompetencje w zakresie XRF posiadają: AGH (Wydział Fizyki i Informatyki Stosowanej — laboratorium XRF mineralogiczne i środowiskowe), IFJ PAN Kraków (kombinowana spektrometria X i gamma do analiz materiałów), NCBJ Świerk (analiza aktywacyjna i XRF w ramach irradiatora neutronowego), Politechniki (Politechnika Wrocławska, Gdańska — spektrometry EDXRF do analiz metalurgicznych), Instytut Metalurgii i Inżynierii Materiałowej PAN.

W sektorze przemysłowym XRF jest standardem w: hutnictwie (kontrola składu stali, żeliwa, miedzi), cementowni (analiza surowców i klinkieru), ceramice (analiza glinokrzemianów), archeologii (analiza pigmentów, monet, szkła) i ekologii (metale ciężkie w osadach i glebach). Przenośne analizatory hXRF Bruker (dawniej Bruker AXS), Olympus (Vanta) i Thermo Fisher (Niton) są powszechnie używane przez inspektorów środowiskowych, kryminalistyków i geologów.

Polska jako uczestnik sieci europejskich laboratoriów metrologicznych (EURAMET) uczestniczy w porównaniach XRF realizowanych przez PTB (Niemcy) i NPL (Wielka Brytania) dla certyfikacji wzorców pierwiastkowych. Certyfikowane materiały odniesienia (CRM) dla XRF dostępne są z NIST (standard reference materials, SRM), IRMM/JRC Geel oraz CANMET (Kanada). Polskie laboratorium chcące uzyskać akredytację PCA dla metody XRF musi wykazać biegłość przez PT z użyciem CRM i porównanie z innymi akredytowanymi laboratoriami. Typowy zakres akredytacji: pierwiastki Z>20 w matrycach stałych (stopy, gleby, cementu, ceramika), zakres stężeń 10 ppm – 100%, niepewność k=2 nie gorsza niż 5–10% zależnie od matrycy.

Granice wykrywalności i niepewność w XRF

LOD (limit of detection) w XRF definiuje się analogicznie do innych metod spektrometrycznych. Metodologia Currie'go (1968) dostosowana do XRF:

LOD = 3 × σ_tło / S

Gdzie σ_tło jest odchyleniem standardowym sygnału tła (korzeń z liczby zliczeń tła), a S jest czułością (zliczenia na jednostkę stężenia, wyznaczona z krzywej kalibracyjnej).

Czynniki wpływające na LOD w XRF:

• Czas pomiaru: LOD ∝ 1/√t — dwukrotnie dłuższy czas zmniejsza LOD o √2;
• Moc źródła wzbudzenia: wyższa moc lampy X → więcej fotonów → lepszy S/N;
• Tło rozproszeniowe: szczelna geometria i filtracja pierwotna redukują tło Comptona;
• Rozdzielczość detektora: lepsza rozdzielczość redukuje liczbę nakładających się linii;
• Matryca: absorpcja pierwotna i fluorescencyjna zmienia LOD specyficznie dla każdego pierwiastka w danej matrycy.

Typowe LOD w laboratoryjnym EDXRF dla pierwiastków środkowych (Z=20–60) w matrycy krzemionkowej: 1–10 ppm przy czasie pomiaru 100–300 s. Dla pierwiastków lekkich (Z<15) LOD może wynosić 100–1000 ppm z powodu silnej absorpcji miękkich fotonów X.

Niepewność ilościowa w XRF obejmuje: statystykę zliczeń (Poisson), kalibrację (dopasowanie krzywej), efekty matrycy (jeśli nie w pełni skorygowane), jednorodność próbki, dryfty aparatury i niepewność wzorców referencyjnych. Całkowita niepewność względna dla rutynej analizy stopów przez EDXRF: typowo 0,5–5% (k=1) w zależności od pierwiastka i stężenia.

Trzy przykłady rachunkowe

Przykład 1 — identyfikacja pierwiastka z energii linii

Widmo XRF próbki zawiera pik przy 8,04 keV i słabszy przy 8,90 keV. Linie Cu Kα = 8,046 keV, Cu Kβ = 8,905 keV (z tablic). Odchylenie od centrum piku: 8,04 − 8,046 = −0,006 keV, czyli 6 eV. Przy FWHM detektora SDD ~160 eV przy 8 keV niepewność wyznaczenia centrum piku wynosi ~10–20 eV. Odchylenie 6 eV mieści się w niepewności.

Identyfikacja: oba piki są zgodne z Cu Kα i Cu Kβ. Stosunek intensywności Kβ/Kα powinien wynosić ~0,17–0,20 dla Cu (z tabel prawdopodobieństw przejść). Sprawdzamy: jeśli zmierzony stosunek zgadza się z oczekiwanym, identyfikacja jest wiarygodna.

Wniosek: identyfikacja pierwiastka wymaga potwierdzenia minimum dwóch linii z poprawną intensywnością względną — analogicznie do zasady potwierdzenia piku gamma przez drugi pik.

Przykład 2 — efekt absorpcyjny matrycy

Próbka A (matryca SiO₂): zmierzone zliczenia Pb Lα = 5000 cps przy 500 ppm Pb. Czułość S_A = 5000/500 = 10 cps/ppm.

Próbka B (matryca Fe₂O₃): zmierzone zliczenia Pb Lα = 3500 cps przy 500 ppm Pb. Czułość S_B = 3500/500 = 7 cps/ppm.

Jeśli do kalibracji używamy tylko krzywej z matrycy A (S_A = 10 cps/ppm), a mierzymy próbkę B o nieznanym stężeniu Pb z sygnałem 3500 cps:
C_Pb_błędne = 3500/10 = 350 ppm zamiast prawidłowych 500 ppm.

Błąd systematyczny = (350−500)/500 = −30%. To jest klasyczny efekt absorpcyjny: matryca żelazowa pochłania silniej fotony Pb Lα (10,55 keV), bo żelazo ma krawędź K przy 7,11 keV — fotony poniżej tej energii są pochłaniane silnie, ale Pb Lα jest powyżej krawędzi Fe K, więc absorpcja jest mniejsza. Jednak gęstość matrycy i inne pierwiastki też przyczyniają się — złożony efekt matrycy daje tu −30% błędu.

Korekcja: kalibracja matrycowo dopasowana lub zastosowanie metody FP korygującej absorpcję obliczoną z pełnego składu.

Przykład 3 — LOD i czas pomiaru

Mierzymy As w glebie metodą EDXRF. Sygnał tła przy energii As Kα (10,54 keV): B = 900 zliczeń w oknie pomiaru po 100 s. Czułość S = 5 cps/ppm (wyznaczona z kalibracji dla matrycy glebowej). σ_tło = √900 = 30 zliczeń (Poisson).

LOD(100 s) = 3 × σ_tło / (S × t) = 3 × 30 / (5 × 100) = 90/500 = 0,18 ppm As

Jeśli chcemy obniżyć LOD do 0,05 ppm (trzykrotna poprawa):
t_nowe = t_stare × (LOD_stare/LOD_nowe)² = 100 × (0,18/0,05)² = 100 × 12,96 ≈ 1300 s ≈ 22 min

Wniosek: trzykrotna poprawa LOD wymaga 13-krotnie dłuższego pomiaru (LOD skaluje się jak 1/√t, więc t skaluje się jak 1/LOD²). To ilustruje, dlaczego szybkie pomiary terenowe mają wyższe LOD, a certyfikowane analizy laboratoryjne wymagają dłuższych czasów pomiaru.

Pytania otwarte

1. Dlaczego linia K_alpha pierwiastka zawsze leży przy niższej energii niż linia K_beta? Co wynika z tego dla doboru okna pomiarowego przy nakładaniu linii?

2. Porównaj zdolność rozdzielczą EDXRF z SDD (FWHM = 140 eV przy 5,9 keV) z WDXRF (FWHM ~8 eV). Dla jakich par pierwiastków lub linii ta różnica ma decydujące znaczenie analityczne?

3. Próbka zawiera Pb Lα (10,55 keV) i As Kα (10,54 keV). Czy detektor SDD z FWHM 180 eV przy 10 keV może rozdzielić te linie? Jak problem można obejść: przez zmianę wzbudzenia, serii linii lub metody dekonwolucji?

4. Metoda fluorescencyjno-rozproszeniowa koryguję efekt matrycowy przez stosunek J_f/J_r. W jakich warunkach ta korekcja jest skuteczna, a kiedy może zawodzić (np. próbki o bardzo zmiennej gęstości lub zawierające silny rozpraszacz)?

5. LOD w XRF zależy od tła Comptona i kohrentnego rozproszenia promieniowania pierwotnego. Dlaczego stosowanie bardziej energetycznego promieniowania pierwotnego może jednocześnie obniżyć LOD dla pierwiastków ciężkich, ale pogorszyć je dla pierwiastków lekkich?

6. Dla oznaczania wzbogacenia uranu (U-235/U-238) XRF jest niewystarczające — potrzebna jest spektrometria gamma lub MS. Jednak XRF może potwierdzić obecność uranu. Opisz typową sekwencję analityczną w badaniu nieznanego materiału podejrzanego o zawartość uranu.

7. Producent hXRF deklaruje LOD dla Pb w glebie = 10 ppm przy 30-sekundowym pomiarze. Jakie czynniki praktyczne mogą pogorszyć tę wartość w terenie (wilgotność, niejednorodność, geometria, temperatura)?

8. Krzywa kalibracyjna XRF wyznaczona na wzorcach CRM (certified reference materials) daje niepewność rozszerzoną 3% (k=2). Jakie składowe niepewności wchodzą do tego budżetu i jak je zminimalizować przy rozbudowie metody?

Podsumowanie dydaktyczne

1. XRF identyfikuje pierwiastki przez ich charakterystyczne linie rentgenowskie, których energie są unikalne dla każdego Z (prawo Moseleya). Identyfikacja wymaga potwierdzenia co najmniej dwóch linii z poprawnym stosunkiem intensywności — analogia do zasad identyfikacji piku gamma.

2. Wydajność fluorescencji ωᵢ rośnie z Z: dla pierwiastków lekkich (Z<15) zjawisko Augera dominuje nad emisją fotonów, co utrudnia detekcję. XRF jest najbardziej czuła dla pierwiastków środkowych i ciężkich (Z>20).

3. Efekty matrycy — absorpcja i wzmocnienie fluorescencyjne — są głównym źródłem błędów systematycznych w ilościowej XRF. Nieuwzględnienie efektu matrycy może prowadzić do błędów 10–50% nawet przy doskonałej statystyce.

4. Metody korekcji efektów matrycy obejmują: wzorce matrycowo dopasowane, metodę FP (fundamental parameters), stosunek fluorescencja/rozproszenie i normalizację do rozproszenia Comptona. Każda ma swoje warunki stosowania i ograniczenia.

5. EDXRF (SDD) jest standardem dla szybkich analiz laboratoryjnych i przenośnych; WDXRF ma lepszą rozdzielczość (kryształ analizujący) dla wymagających zastosowań. Wybór zależy od kompleksowości matrycy, wymaganej LOD i dostępności wzorców.

6. LOD w XRF skaluje się jak 1/√t — trzykrotna poprawa wymaga dziesięciokrotnie dłuższego pomiaru. LOD zależy też od tła Comptona (energii wzbudzenia), rozdzielczości detektora, czułości (moc lampy) i matrycy.

7. Dla uranu i toru XRF identyfikuje pierwiastek na podstawie linii L, ale nie określa stosunku izotopowego — nie daje informacji o wzbogaceniu. Do oceny wzbogacenia U-235/U-238 konieczna jest spektrometria gamma lub MS.

8. Dobra praktyka w XRF: jasna klasyfikacja wyników jako jakościowych, semi-ilościowych lub ilościowych; opis wzorców, matrycy, geometrii, korekcji i niepewności; weryfikacja przez pomiar CRM. Szybki pomiar hXRF jest punktem wyjścia, nie końcowym wynikiem analitycznym.

Dodatkowe materiały multimedialne

Gotowe narzędzia do tej sekcji: wizualizacja efektu matrycy XRF, wizualizacja widma XRF, kalkulator linii XRF i model 3D głowicy XRF.

Najkrótsze podsumowanie: XRF identyfikuje pierwiastki przez ich charakterystyczne linie rentgenowskie, ale ilościowo mierzy próbkę jako całość. Matryca może pochłaniać, wzmacniać i zniekształcać sygnał, więc dobry wynik wymaga wzorców, geometrii, korekcji i jawnego budżetu niepewności.

Powiązane kalkulatory i narzędzia

• Kalkulator: Matryca XRF — Jednowarstwowa poprawka absorpcji promieniowania pierwotnego i fluorescencyjnego w próbce.

Ćwiczenia praktyczne

Pierwsze ćwiczenie: student dostaje tabelę energii linii K_alpha kilku pierwiastków oraz syntetyczne widmo z trzema pikami. Ma przypisać piki do pierwiastków, wskazać możliwe nakładanie linii i określić, które przypisania są pewne, a które wymagają dodatkowej linii potwierdzającej.

Drugie ćwiczenie: zbudować prostą krzywą cechowania z danych syntetycznych. Dla pięciu wzorców o stałej matrycy i znanej zawartości żelaza policzyć zależność J = a * C + b, a następnie wyznaczyć zawartość żelaza w próbce nieznanej.

Trzecie ćwiczenie: pokazać efekt absorpcyjny matrycy. Dwie serie danych mają taką samą zawartość miedzi, ale różną zawartość składnika pochłaniającego. Student porównuje krzywe cechowania i wyjaśnia, dlaczego jedna krzywa zaniża wynik dla drugiej matrycy.

Czwarte ćwiczenie: zastosować korekcję fluorescencyjno-rozproszeniową na danych syntetycznych. Dla każdej próbki podane są J_f i J_r. Student rysuje kalibrację raz dla J_f, raz dla J_f / J_r, a potem ocenia, która metoda lepiej scala próbki o różnych matrycach.

Piąte ćwiczenie audytowe: przeczytać opis wyniku XRF i zaznaczyć brakujące informacje: typ wzbudzenia, detektor, kalibrację energii, wzorce, matrycę, geometrię, sposób korekcji, niepewność i klasyfikację wyniku jako jakościowego albo ilościowego.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Spektrometria gamma w praktyce: kalibracja energii, rozdzielczość i wydajność detektora
• Absorpcja promieniowania gamma i praktyka wyznaczania HVL
• Scyntylatory, fotopowielacze i półprzewodnikowe detektory promieniowania
• Naturalna promieniotwórczość żywności i materiałów budowlanych: od widma do Bq/kg
• Nuclear Forensics - forensyka jądrowa
