Przekrój czynny na rozszczepienie (Barn)

Streszczenie

Jeżeli przez materiał rozszczepialny leci strumień neutronów, to nie każdy neutron zrobi to samo. Jeden rozproszy się i poleci dalej, drugi zostanie wychwycony bez większego efektu, a trzeci wywoła rozszczepienie. Różnicę między tymi przypadkami opisuje przekrój czynny: wielkość mówiąca, jak prawdopodobny jest dany kanał reakcji dla neutronu o określonej energii.^1,2

W praktyce najważniejsze nie jest nawet samo pojęcie przekroju, tylko jego zależność od energii. To od niej zależy, czy w danym materiale neutrony bardziej opłaca się spowalniać, czy przeciwnie, trzeba utrzymać je w zakresie prędkim. Dla uranu-235 i plutonu-239 przekrój czynny na rozszczepienie jest duży także dla neutronów cieplnych, natomiast dla uranu-238 praktyczne znaczenie zyskują dopiero neutrony szybkie.^2,3

Rozszerzenie tematu

Przekrój czynny jest standardową miarą prawdopodobieństwa reakcji jądrowej. Można go interpretować jako umowną powierzchnię „celu”, jaki jądro przedstawia dla padającej cząstki, przy czym trafienie oznacza zajście określonego kanału reakcji, a nie fizyczne zderzenie w sensie geometrycznym.^1,2 Jednostką jest barn:

$$1 \mathrm{b} = 10^{-28} \mathrm{m^2} = 10^{-24} \mathrm{cm^2}$$

Tak mała jednostka wynika z tego, że skala zjawisk jądrowych jest bardzo mała, a typowe geometryczne przekroje jąder i zasięgi sił jądrowych mieszczą się właśnie w tym rzędzie wielkości.²

W praktyce nie istnieje jeden „przekrój czynny materiału”, tylko cały zestaw przekrojów dla różnych kanałów. Dla neutronów padających na jądro szczególnie ważne są:

1. przekrój na rozpraszanie sprężyste $\sigma_s$,
2. przekrój na rozpraszanie niesprężyste,
3. przekrój na wychwyt radiacyjny $\sigma_\gamma$,
4. przekrój na rozszczepienie $\sigma_f$,
5. całkowity przekrój czynny $\sigma_t$, będący sumą wszystkich kanałów.^2,3

To rozróżnienie ma bezpośredni sens techniczny. Jeżeli neutron rozprasza się sprężyście na lekkim jądrze, może oddać znaczną część energii kinetycznej i zostać spowolniony. Jeżeli zostanie wychwycony radiacyjnie, znika z bilansu reakcji łańcuchowej. Jeżeli natomiast wywoła rozszczepienie, nie tylko uwalnia energię, ale zwykle produkuje też nowe neutrony, które mogą podtrzymać reakcję łańcuchową. Dlatego sama wartość $\sigma_f$ nie wystarcza: istotna jest także relacja między rozszczepieniem, wychwytem i rozpraszaniem.^2,3

Pojęcie przekroju łączy się bezpośrednio ze średnią drogą swobodną neutronu w materiale. Jeżeli liczba jąder tarczy w jednostce objętości wynosi $n$, to średnia droga swobodna do zajścia reakcji jest równa:

$$\ell = \frac{1}{n \sigma}$$

Im większy przekrój czynny i im większa gęstość jąder, tym krótszą drogę przeciętnie przebywa neutron przed oddziaływaniem.¹ To właśnie dlatego zagadnienia przekroju czynnego, gęstości materiału i masy krytycznej są ze sobą tak silnie związane.

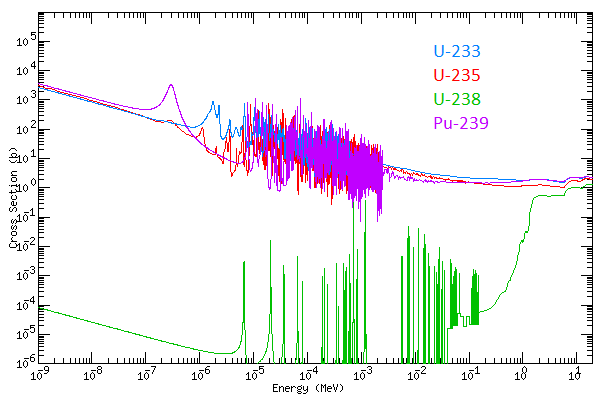

Najważniejsza własność przekrojów czynnych jest jednak inna: silna zależność od energii neutronu. Zarówno Gdenarz, jak i Słowiński opisują trzy podstawowe obszary energii istotne dla rozszczepienia uranu-235: zakres neutronów cieplnych, zakres pośredni zwany rezonansowym oraz zakres neutronów prędkich.^1,2

W obszarze cieplnym, poniżej około $0{,}2 \mathrm{eV}$, przekrój czynny na rozszczepienie uranu-235 jest bardzo wysoki. To dlatego neutrony pochodzące z rozszczepienia, mające zwykle energie rzędu $1$-$2 \mathrm{MeV}$, opłaca się w reaktorze spowolnić za pomocą moderatora, takiego jak woda, ciężka woda albo grafit. Gdy neutron zejdzie do energii cieplnych, prawdopodobieństwo wywołania kolejnego rozszczepienia rośnie silnie względem zakresu prędkiego.^1,2

W obszarze pośrednim, mniej więcej od około $0{,}2 \mathrm{eV}$ do około $0{,}1 \mathrm{MeV}$, wykres przekroju nie jest gładki. Pojawia się struktura rezonansowa: wąskie lub szersze piki odpowiadające energiom, przy których jądro szczególnie łatwo tworzy stan wzbudzony po pochłonięciu neutronu.² Dla projektanta reaktora lub układu namnażającego oznacza to, że część neutronów może zostać utracona w rezonansowym wychwycie zanim dotrze do zakresu cieplnego. Stąd bierze się praktyczne znaczenie ucieczki rezonansowej w bilansie neutronowym.

W obszarze prędkim, od około $0{,}1 \mathrm{MeV}$ do kilku lub kilkunastu $\mathrm{MeV}$, przekrój czynny na rozszczepienie uranu-235 jest dużo mniejszy niż dla neutronów cieplnych, ale nadal niezerowy i użyteczny. Gdenarz podaje dla neutronów o widmie typowym dla rozszczepienia wartość $\sigma_f \approx 1{,}22 \mathrm{b}$ dla uranu-235 oraz $\sigma_f \approx 1{,}80 \mathrm{b}$ dla plutonu-239.¹ To tłumaczy, dlaczego ładunek jądrowy może pracować bez moderatora: reakcja nadal zachodzi, ale wymaga bardzo dużej koncentracji materiału rozszczepialnego, odpowiedniej geometrii i ekstremalnie krótkiej skali czasowej.

To samo spojrzenie wyjaśnia również szczególną pozycję uranu-238. Ten izotop nie jest praktycznie wolnorozszczepialny przy neutronach cieplnych, lecz zaczyna się rozszczepiać dla neutronów o energiach rzędu ponad $1 \mathrm{MeV}$.^3,4 W reaktorach oznacza to raczej źródło strat albo materiał do hodowli plutonu-239, natomiast w broni termojądrowej i w układach o bardzo twardym widmie neutronów może on wnieść dodatkową energię przez szybkie rozszczepienie.

Przekrój czynny nie jest więc wyłącznie tabelaryczną ciekawostką. To wielkość, która rozstrzyga, czy dany materiał będzie moderatorem, trucizną neutronową, reflektorem, czy paliwem. Dobrym przykładem jest bor. Słowiński podaje, że jego przekrój czynny na pochłanianie neutronów wynosi około $767 \mathrm{b}$.⁵ Nawet niewielka domieszka boru w materiale moderatora lub konstrukcyjnym może więc skutecznie obniżać dostępny strumień neutronów.

Właśnie dlatego czystość materiałów była tak ważna historycznie. Grafit jako taki może być dobrym moderatorem, ale tylko wtedy, gdy nie zawiera istotnych domieszek pierwiastków silnie pochłaniających neutrony. W przeciwnym razie jego korzystne własności rozpraszające zostają zniwelowane przez zbyt duży wychwyt. To jedna z przyczyn, dla których sam wybór materiału nie wystarcza: liczy się też jego realna jakość technologiczna.^5,6

W projektowaniu reaktorów celem jest zwykle takie dobranie moderatora i geometrii, aby neutrony jak największym kosztem czasowym, ale przy możliwie małych stratach, dotarły do zakresu energii, w którym $\sigma_f$ paliwa jest korzystny. W ładunku jądrowym sytuacja jest odwrotna. Moderacja spowolniłaby reakcję i zwiększyła straty czasowe, więc dąży się do pracy na neutronach prędkich i kompensuje mniejszy przekrój przez bardzo wysoką gęstość materiału oraz gwałtowny wzrost nadkrytyczności.^1,2

Najkrótsza praktyczna interpretacja jest taka: przekrój czynny mówi nie tylko, czy neutron ma szansę wywołać reakcję, ale też jakiego rodzaju układ w ogóle ma sens. Bez rozumienia $\sigma(E)$ trudno poprawnie czytać tematy takie jak termiczna dyfuzja neutronów, neutrony natychmiastowe a opóźnione czy predetonacja, bo wszystkie one opierają się na tym, jak często neutron oddziałuje i jakiego typu jest to oddziaływanie.

Historia pomiarów przekrojów czynnych

Historia eksperymentalnego wyznaczania przekrojów czynnych neutronów jest nierozerwalnie związana z historią fizyki jądrowej. Enrico Fermi w Rzymie (1934) jako pierwszy systematycznie mierzył szybkości aktywacji różnych pierwiastków pod wpływem neutronów. Słynna seria eksperymentów z oktobru 1934 roku — gdy Fermi i współpracownicy odkryli, że parafina drastycznie zwiększa aktywację srebra — była w istocie pierwszym dowodem, że przekrój czynny silnie zależy od energii neutronu (bo parafina spowalniała neutrony, zwiększając ich czas przebywania w pobliżu jąder srebrowych).

W miarę jak rozwijały się akceleratory cząstek i reaktory, możliwe stało się produkcja kontrolowanych wiązek neutronów o znanych energiach. Technika TOF (Time Of Flight — czas przelotu) — mierzenie czasu, jaki neutron potrzebuje na przebycie znane odległości — pozwala wyznaczać energię neutronu i skorelować ją z obserwowaną szybkością reakcji. Urządzenia LINAC (Linear Accelerator), generujące krótkie impulsy protonów, które uderzają w tarczę (Li, Be, W) i generują impulsy neutronów, stały się standardowym narzędziem pomiaru przekrojów rezonansowych od lat 50. XX wieku.

Największe instalacje TOF to: nELBE (Helmholtz-Zentrum Dresden-Rossendorf), GELINA (Geel, Belgia, JRC), n_TOF w CERN (operujące od 2001 roku) i LANSCE w Los Alamos. Każde z tych urządzeń generuje tysiące punktów pomiarowych $\sigma(E)$ dla każdego mierzonego nuklidu, z precyzją energetyczną 0,01–0,1% i precyzją wartości $\sigma$ rzędu 1–3%.⁷

Zebrane dane są oceniane przez ekspertów (Evaluated Nuclear Data Files) i włączane do standardowych baz danych:

• ENDF/B (USA, Brookhaven National Laboratory): aktualnie ENDF/B-VIII.0 (2018)
• JEFF (Europa, OECD/NEA): aktualnie JEFF-3.3 (2017)
• JENDL (Japonia, JAEA): aktualnie JENDL-5 (2021)
• CENDL (Chiny, CNDC): CENDL-3.2
• BROND (Rosja, IPPE Obninsk): BROND-3.1

Każda baza danych zawiera typowo 300–600 nuklidów z pełnymi ocenionymi danymi dla wszystkich kanałów reakcji w zakresie energii od $10^{-5}$ eV (ultra-zimne neutrony) do $20\,\mathrm{MeV}$ (energie rozszczepialnych neutronów).⁷

Zależność 1/v — prawo Fermiego

W obszarze bardzo niskich energii (poniżej pierwszego rezonansu) przekrój czynny na pochłanianie (wychwyt i rozszczepienie) zmienia się zgodnie z prawem 1/v:

$$\sigma(v) = \frac{\sigma_0 v_0}{v} = \sigma_0\sqrt{\frac{E_0}{E}}$$

gdzie $\sigma_0$ jest przekrojem przy prędkości termalnej $v_0 = 2200\,\mathrm{m/s}$ (odpowiadającej $E_0 = 0{,}0253\,\mathrm{eV}$, czyli temperaturze 20°C) i $v$ jest prędkością neutronu.

Prawo 1/v ma jasne fizyczne uzasadnienie: czas spędzony przez neutron w pobliżu jądra (a więc prawdopodobieństwo interakcji) jest odwrotnie proporcjonalny do jego prędkości. Im wolniejszy neutron, tym dłużej przebywa w obszarze sił jądrowych, tym wyższy przekrój.

Standardowe wartości przekrojów przy energii termalnej (0,0253 eV):

Nuklid	$\sigma_f$ [b]	$\sigma_\gamma$ [b]	$\eta = \nu\sigma_f/(\sigma_f+\sigma_\gamma)$
$^{235}$U	582,6	98,8	2,07
$^{239}$Pu	748,1	269,3	2,11
$^{233}$U	529,1	45,8	2,30
$^{238}$U	0,00017	2,73	—
$^{240}$Pu	0,03	289,5	—

Parametr $\eta$ (liczba neutronów na absorpcję, ang. "eta") jest kluczowy dla reaktorowego bilansu neutronowego: $\eta > 2$ jest warunkiem koniecznym dla samopodtrzymania reakcji. Im wyższe $\eta$, tym lepiej — więcej neutronów do sterowania i do namnażania plutonu.⁷

Struktura rezonansowa — formuła Breit-Wignera

W obszarze rezonansowym kształt każdego rezonansu opisuje formuła Breit-Wignera. Dla izolowanego rezonansu przy energii $E_r$:

$$\sigma_x(E) = \frac{\pi\bar{\lambda}^2 g_J \Gamma_n \Gamma_x}{(E - E_r)^2 + (\Gamma/2)^2}$$

gdzie:

• $\bar{\lambda} = \hbar/\sqrt{2mE}$ to redukowana de Broglie długość fali neutronu
• $g_J = (2J+1)/(2I+1)(2s+1)$ to spin statystyczny ($I$ — spin tarczy, $s$ = 1/2 — spin neutronu)
• $\Gamma_n$ — szerokość neutronowa rezonansu (prawdopodobieństwo rozpraszania)
• $\Gamma_x$ — szerokość danego kanału ($\Gamma_f$ dla rozszczepienia, $\Gamma_\gamma$ dla wychwytu)
• $\Gamma = \Gamma_n + \Gamma_\gamma + \Gamma_f + \ldots$ — całkowita szerokość rezonansu

Na szczycie rezonansu ($E = E_r$) przekrój jest maksymalny:

$$\sigma_x^{max} = \frac{4\pi\bar{\lambda}^2 g_J \Gamma_n \Gamma_x}{\Gamma^2}$$

Dla pierwszego rezonansu $^{238}$U przy $E_r = 6{,}67\,\mathrm{eV}$: $\Gamma_n = 1{,}49\,\mathrm{meV}$, $\Gamma_\gamma = 23{,}0\,\mathrm{meV}$, $g_J = 1$. Szczytowy przekrój na wychwyt $\sigma_\gamma^{max} \approx 22{,}000\,\mathrm{b}$ — gigantyczna wartość, stąd ogromna utrata neutronów w rezonansie jeśli neutron trafi w ten energetyczny zakres.

Dla $^{235}$U rezonanse rozszczepienia leżą znacznie niżej energetycznie (przy ~0,3 eV, ~1,1 eV, ~2,0 eV itd.), co w połączeniu z prawem 1/v tworzy charakterystyczny przekrój wyraźnie malejący od wielkich wartości cieplnych, z nałożonymi ostrymi rezonansami, do stosunkowo małych (1–2 b) wartości w zakresie prędkim.⁷

Efekt Dopplera i bezpieczeństwo reaktorów

Rezonansowa struktura przekrojów czynnych ma niezwykłą implikację dla bezpieczeństwa reaktorów: efekt Dopplera.

Gdy temperatura paliwa rośnie (np. przy wzroście mocy reaktora), jądra uranu drgają silniej termicznie. Z punktu widzenia neutronu, który wchodzi w interakcję z drgającym jądrem, efektywna energia zderzenia jest losową sumą energii kinetycznej neutronu i energii drgania jądra. To powoduje poszerzenie Dopplerowskie rezonansów — zamiast ostrych pików, obserwujemy szersze linie.

Efekt ma kluczową konsekwencję: poszerzenie rezonansów zwiększa ich efektywne pole pod krzywą, a więc więcej neutronów jest pochłanianych przez U-238 w obszarze rezonansowym. Więcej wychytów U-238 oznacza mniej dostępnych neutronów do rozszczepienia → moc reaktora spada.

To jest mechanizm ujemnego współczynnika reaktywności Dopplera ($\alpha_D < 0$): gdy moc rośnie → temperatura paliwa rośnie → rezonanse U-238 poszerzają się → wychwyt U-238 rośnie → reaktywność spada → moc maleje. Jest to właśnie sprzężenie zwrotne stabilizujące.

Reaktory LWR (PWR, BWR) mają silnie ujemny $\alpha_D$ rzędu $-(2{-}5) \times 10^{-5}/\mathrm{K}$. To ich fundamentalna cecha bezpieczeństwa: w każdym scenariuszu wzrostu mocy uran sam "wyhamowuje" reakcję przez efekt Dopplera. Reactory RBMK (Czernobyl) miały słabszy efekt Dopplera i dodatni współczynnik próżniowy, co doprowadziło do katastrofy 1986 roku.⁷

Trucizny neutronowe — ksenon i samar

W działającym reaktorze nie tylko materiał paliwa i moderatora wpływa na przekroje czynne — istotną rolę odgrywają produkty rozszczepienia zwane truciznami neutronowymi (neutron poisons), które mają ogromne przekroje czynne na pochłanianie neutronów termicznych.

Ksenon-135 ($^{135}$Xe): $\sigma_a = 2{,}65 \times 10^6\,\mathrm{b}$ — jeden z największych znanych przekrojów. Pochodzi z rozpadu Jod-135 ($t_{1/2} = 6{,}57\,\mathrm{h}$), który z kolei pochodzi z rozszczepienia. Ksenon-135 sam zanika z $t_{1/2} = 9{,}17\,\mathrm{h}$.

Ksenon tworzy charakterystyczny efekt kinetyczny: gdy reaktor zostanie wyłączony, poziom I-135 (produkowany przy pracy) zaczyna rozpadać się do Xe-135, którego stężenie rośnie przez ~6–8 godzin po wyłączeniu — ksenon pit (zatrucie ksenonowe). Rdzeń staje się bardziej podkrytyczny niż w trakcie pracy. Ponowne uruchomienie wymaga wyjęcia prętów kontrolnych głębiej niż normalnie. Jeśli tego nie zrobić (lub jeśli rdzeń jest "za mały" i nie ma wystarczającego nadmiaru reaktywności), reaktor nie może być uruchomiony przez kilkanaście godzin — ksenon blokada (iodine pit).

Efekt ksenonu jest opisywany równaniami kinetyki i był kluczowy w analizie wypadku Czernobyl: operatorzy pracowali w obszarze ksenon-pit, co stworzyło niebezpieczne warunki dla sterowania reaktorem.

Samar-149 ($^{149}$Sm): $\sigma_a = 4{,}09 \times 10^4\,\mathrm{b}$. Pochodzi z rozpadu Pm-149 ($t_{1/2} = 53\,\mathrm{h}$). W odróżnieniu od ksenonu, samar ma długi czas nasynienia (~300–500 godzin), a po wyłączeniu reaktora stężenie $^{149}$Sm nie narasta tak dramatycznie jak $^{135}$Xe. Mimo to efekt Sm jest ważny dla długoterminowych obliczeniów reaktywności w cyklu pracy reaktora.

Projektanci reaktorów muszą uwzględniać zapas reaktywności (excess reactivity) dlatego, by rdzeń mógł pracować mimo zatruwania ksenonem i samarem przy nominalnej mocy przez cały cykl paliwowy.⁷

Pochłaniacze neutronów kontrolne i wypalane

W reaktorach energetycznych stosuje się kilka typów pochłaniaczy neutronów:

Bor-10 ($^{10}$B, $\sigma_a = 3{,}836 \times 10^3\,\mathrm{b}$): Główny materiał prętów kontrolnych (w postaci B₄C), kwasu borowego w wodzie chłodzącej (PWR) i warstw wypalanych. Reakcja $n + {}^{10}B \to {}^7Li + {}^4He + \gamma$ jest skuteczną absorpcją.

Gadolin ($^{157}$Gd, $\sigma_a \approx 2{,}54 \times 10^5\,\mathrm{b}$): Stosowany jako spalający się pochłaniacz (Burnable Absorber Poison, BAP) — Gd₂O₃ wbudowany w pelety UO₂. Na początku cyklu pochłania część neutronów, obniżając reaktywność. W miarę wypalania gadolin zużywa się, co kompensuje wypalanie paliwa. Efekt: wyrównana reaktywność przez cały cykl.

Ind-Ag-Cd (AIC): Stopy srebra (~80%), indu (~15%) i kadmu (~5%) — materiał prętów kontrolnych w reaktorach PWR (m.in. w AP1000). Kadm-113 ma $\sigma_a \approx 2{,}06 \times 10^4\,\mathrm{b}$ w zakresie termicznym.

Hafn-177 ($\sigma_a = 7{,}4 \times 10^3\,\mathrm{b}$): Stosowany jako alternatywny materiał prętów w reaktorach (BWR, PWR). Korzystny ze względu na dobre właściwości mechaniczne.

Wybór materiału kontrolnego jest kompromisem między wydajnością pochłaniania (przekrój na pochłanianie), szybkością wypalania (czas eksploatacji pręta) i własnościami mechaniczno-termicznymi pod promieniowaniem.⁷

Neutronowe przekroje czynne dla broń — specyfika

W kontekście broni jądrowej najważniejsze przekroje czynne różnią się od tych używanych w projektowaniu reaktorów:

Zakres energii: W bombie neutrony mają widmo rozszczepienne (~1–3 MeV, z Maxwell-Boltzmann rozkładem), a nie termicznym. Przekroje czynne przy 1–2 MeV są wielokrotnie mniejsze niż w zakresie termicznym.

η (eta) dla neutronów prędkich: Dla widma neutronów rozszczepialnych:

• $^{235}$U: $\nu \approx 2{,}47$, $\sigma_f \approx 1{,}22\,\mathrm{b}$, $\sigma_\gamma \approx 0{,}09\,\mathrm{b}$ → $\eta \approx 2{,}35$
• $^{239}$Pu: $\nu \approx 2{,}88$, $\sigma_f \approx 1{,}80\,\mathrm{b}$, $\sigma_\gamma \approx 0{,}03\,\mathrm{b}$ → $\eta \approx 2{,}82$
• $^{238}$U: $\sigma_f \approx 0{,}55\,\mathrm{b}$ (próg ~1 MeV), $\sigma_\gamma \approx 0{,}07\,\mathrm{b}$ → $\eta \approx 2{,}5$ (powyżej progu)

Wyższe $\eta$ plutonu-239 w zakresie prędkim wyjaśnia, dlaczego jest on preferowanym materiałem rozszczepialnym dla broni: więcej neutronów na akt rozszczepienia daje szybsze tempo wzrostu lawiny.

Przekroje czynne $^{238}$U na rozszczepienie szybkimi neutronami mają istotne znaczenie dla bomby termojądrowej, gdzie tamper ze szranku U-238 może rozszczepiać się od neutronów prędkich ($\geq$1 MeV) generowanych zarówno przez rozszczepialny rdzeń, jak i przez reakcje fuzji D-T (14 MeV). Szacuje się, że w bombach termojądrowych pierwszej generacji (Teller-Ulam) od 50% do 75% całkowitej energii pochodzi z rozszczepienia U-238 przez neutrony fuzji.⁷

Dane niezbędne dla zastosowań medycznych i przemysłowych

Poza elektrownią jądrową, dane o przekrojach czynnych neutronów mają kluczowe zastosowania:

Medycyna nuklearna: Produkcja Molibdenu-99 ($^{99}$Mo → $^{99m}$Tc) opiera się na napromieniowaniu Mo-98 w reaktorach:

$${}^{98}\mathrm{Mo}(n, \gamma){}^{99}\mathrm{Mo},\quad \sigma = 0{,}13\,\mathrm{b}$$

Niski przekrój napromieniowania Mo-98 wymaga intensywnych strumieni neutronów ($>10^{14}\,\mathrm{n/cm^2/s}$) i długich czasów napromieniowania (~7 dni). Alternatywną metodą jest rozszczepienie U-235 i radiochemiczne wydzielenie Mo-99 z produktów rozszczepienia — co jest wydajniejsze (wydajność ~6% dla Mo-99 z rozszczepienia), ale wymaga obsługi HLW.

Brachyterapia: Iryd-192, Jod-125: $^{192}$Ir produkowany przez napromieniowanie $^{191}$Ir ($\sigma = 900\,\mathrm{b}$). Jod-125 przez napromieniowanie Xe-124 i sekwencję rozpadów.

Analiza NAA: Wiele pierwiastków ma charakterystyczne przekroje aktywacyjne. Złoto-197 ($\sigma = 98,7\,\mathrm{b}$) jest standardem kalibracyjnym NAA ze względu na stabilność i duży przekrój. Mangan-55 ($\sigma = 13{,}3\,\mathrm{b}$) jest używany do pomiarów strumienia neutronów.

Wszystkie te zastosowania wymagają precyzyjnych danych przekrojów z bibliotek ENDF/B, JEFF i JENDL.⁷

Podsumowanie

Przekrój czynny jest fundamentalną wielkością łączącą mikroskopową fizykę jądrową z makroskopowymi właściwościami reaktorów i ładunków jądrowych. Jego zależność od energii — malejąca jako 1/v w zakresie termicznym, z rezonansową strukturą w zakresie pośrednim i relatywnie płaska w zakresie prędkim — determinuje, jak projektowany jest rdzeń reaktora, jak bezpieczna jest jego praca i jak efektywna jest broń jądrowa.

Kluczowe wnioski:

Po pierwsze, $\sigma_f(E)$ dla U-235 i Pu-239 jest wyraźnie wyższy dla neutronów termicznych, co uzasadnia użycie moderatora w reaktorach energetycznych. Bomby korzystają z neutronów prędkich, kompensując mniejszy przekrój przez bardzo wysoką gęstość materiału.

Po drugie, truci neutronowe (Xe-135, Sm-149) mają kolosalne przekroje na pochłanianie, co determinuje kinetykę i zarządzanie mocą reaktora. Efekt Dopplera przez poszerzenie rezonansów U-238 jest podstawą fizycznego bezpieczeństwa reaktorów LWR.

Po trzecie, dane przekrojów czynnych zawarte w bazach ENDF/B, JEFF i JENDL są wynikiem dziesięcioleci pomiarów TOF i oceny eksperckiej. Ich jakość bezpośrednio przekłada się na bezpieczeństwo reaktorów i wiarygodność modeli broni jądrowej.^1,2,7

Całkowity przekrój czynny i średnia droga swobodna

Całkowity przekrój czynny $\sigma_t = \sigma_s + \sigma_a$ określa jak gęstość oddziaływań neutronu w materiale. Makroskopowy całkowity przekrój czynny (zwany też gęstością oddziaływań):

$$\Sigma_t = n\,\sigma_t\quad [\mathrm{cm^{-1}}]$$

gdzie $n$ jest liczbą jąder na $\mathrm{cm^3}$. Dla metalu o gęstości atomowej $n = \rho N_A / A$:

$$n_{U-235} = \frac{18{,}7 \cdot 6{,}022 \times 10^{23}}{235} = 4{,}79 \times 10^{22}\,\mathrm{jąder/cm^3}$$

Dla neutronów termicznych w U-235: $\sigma_t \approx \sigma_f + \sigma_\gamma \approx 680\,\mathrm{b}$, stąd:

$$\Sigma_t = 4{,}79 \times 10^{22} \cdot 680 \times 10^{-24}\,\mathrm{cm^2} \approx 32{,}6\,\mathrm{cm^{-1}}$$

Odpowiednia średnia droga swobodna:

$$\lambda = \frac{1}{\Sigma_t} = 0{,}031\,\mathrm{cm} = 0{,}31\,\mathrm{mm}$$

Neutron termiczny w czystym U-235 robi interakcję co 0,31 mm — czyli w 10 cm sześcianie przejdzie ~330 oddziaływań zanim (statystycznie) zostanie pochłonięty lub spowoduje rozszczepienie.

Dla neutronów prędkich (widmo rozszczepienia, ~1 MeV): $\sigma_f \approx 1{,}2\,\mathrm{b}$, $\sigma_t \approx 8\,\mathrm{b}$ → $\Sigma_t \approx 0{,}38\,\mathrm{cm^{-1}}$ → $\lambda \approx 2{,}6\,\mathrm{cm}$.

Dlatego masa krytyczna dla neutronów prędkich jest tak dużo większa niż dla termicznych: neutrony rzadziej oddziałują, więcej z nich ucieka zanim spowoduje rozszczepienie. To uzasadnia konieczność kompresji rdzenia bomby do wielokrotnie wyższej gęstości — zmniejsza $\lambda$ i zatrzymuje więcej neutronów.⁷

Przekroje czynne a widmo PFNS

Nie tylko wartość $\sigma_f$, ale też liczba neutronów emitowanych na akt rozszczepienia ($\nu$) i ich widmo energetyczne (PFNS — Prompt Fission Neutron Spectrum) są danymi jądrowymi kluczowymi dla projektowania reaktorów i modelowania broni.

PFNS typowo opisuje się widmem Watta:

$$\chi(E) = A\,e^{-E/a}\sinh(\sqrt{b E})$$

lub Maxwellem:

$$\chi(E) = A\sqrt{E}\,e^{-E/T}$$

gdzie $T$ jest parametrem temperaturowym widma, typowo $T \approx 1{,}33\,\mathrm{MeV}$ dla U-235. Forma widma ma znaczenie dla transmisji neutronów przez ekranowanie, obliczenia dawki promieniowania i modelowania detektorów.

Różnica między U-235 a Pu-239 jest nie tylko w $\nu$ (2,47 vs 2,87 na termal), ale też w formie PFNS: Pu-239 emituje neutrony nieco twardsze (wyższe $T$), co wpływa na obliczenia ekranowania i fizyki reaktorów prędkich. Precyzyjne pomiary PFNS prowadzone są m.in. w Chi-Nu projekt (LANSCE) i FIGARO (ILL). Niepewności PFNS dla Pu-239 w zakresie >10 MeV były źródłem znacznych rozbieżności między bazami danych przez wiele lat, zanim kampanie pomiarowe w la Grenoble i Oak Ridge je uściśliły.⁷

Rezonanse izotopów aktynowców — specyfika widm

Ciężkie izotopy aktynowców (Z = 90-98) mają wyjątkowo bogaty i zróżnicowany zestaw rezonansów neutronowych:

Izotopy parzyste ($A$ parzyste, $Z$ parzyste): np. U-238, Pu-240

Jądra parzyste (o zamkniętych lub zapełnionych powłokach) mają rezonanse dalej od siebie (niższe gęstości rezonansów). U-238 ma pierwszy rezonans pochłaniania przy 6,67 eV, drugi przy 21,0 eV, trzeci przy 36,7 eV. Mają one bardzo duże wartości szczytowe ($\sigma_\gamma^{max}$ ~10000-100000 b), co powoduje silne pochłanianie przy każdym z tych energetycznych "progów".

Izotopy nieparzyste ($A$ nieparzyste): np. U-235, Pu-239

Jądra nieparzyste mają znacznie wyższe gęstości rezonansów i mniejsze szczyty. U-235 ma dziesiątki rezonansów w zakresie 0–100 eV, z wartościami szczytowymi 1000–10000 b. Nakładają się one na dużą wartość tła (prawo 1/v), tworząc ciągły, wolno malejący przekrój z licznymi ostrymi pikami.

Różnica w strukturze rezonansowej jest odpowiedzialna za zjawiisko selektywnego pochłaniania rezonansowego: gdy widmo neutronów moderuje się od prędkich do termicznych, neutrony "przeskakują przez" rezonanse U-238. Hetero­geniczna architektura rdzenia (pręty paliwowe oddzielone moderatorem) zmniejsza czas spędzony przez neutrony w obszarze paliwa i minimalizuje wychwyt rezonansowy przez U-238 (parametr $p$ — prawdopodobieństwo ucieczki rezonansowej).⁷

Pomiar neutronów szybkich — szczególne wyzwania

Pomiar przekrojów czynnych w zakresie neutronów prędkich (1 keV – 20 MeV) jest znacznie trudniejszy niż w zakresie termicznym:

Brak dobrych monochromatorów: W zakresie termicznym monokryształy i filtry neutronowe dają precyzyjne monochromatyczne wiązki. W zakresie prędkim jedyną metodą jest TOF z impulsowym źródłem, co wymaga krótkości impulsów (<1 ns) i długich drogi przelotu (>10 m), by uzyskać dobrą rozdzielczość energetyczną.

Tło wielokrotnych rozpraszań: Neutron prędki może wielokrotnie rozpraszać się na próbce i materia­łach otaczających, zanim zostanie wykryty. Korekcje na te efekty są skomplikowane i mogą przekraczać 5–20% zmierzonego przekroju.

Niejednorodność próbek: Czysty metal U-235 lub Pu-239 jest radioaktywny, toksyczny i kontrolowany. Próbki do pomiarów muszą mieć ściśle kontrolowaną czystość izotopową i geometrię. Pu-239 jest szczególnie trudne w obsłudze ze względu na ciepło rozpadu (6,4 W/kg) i promieniowanie alfa.

Precyzja wykrywaczy: Detektory neutronów prędkich (scyntylatory organiczne, $^3$He-detektory pod ciśnieniem, $^6$Li-scyntylatory) mają zazwyczaj gorsze statystyki niż detektory neutronów termicznych, co wymaga dłuższych pomiarów i lepszej optymalizacji eksperymentu.

Dane przekrojów czynnych neutronów prędkich dla U-235 i Pu-239 były przez dekady obarczone niepewnościami 3–5%, co przekładało się na odpowiednie niepewności w obliczeniach neutronowych. Postęp ostatnich 20 lat (n_TOF w CERN, LANSCE) obniżył te niepewności do ~1–2% dla najważniejszych izotopów.⁷

Proliferacja i kontrola danych przekrojów

Dane przekrojów czynnych neutronów na rozszczepienie dla U-235, Pu-239 i innych izotopów cyklu paliwowego były przez dziesięciolecia objęte różnym stopniem tajności. USA i ZSRR traktowały precyzyjne dane w zakresie prędkim jako wrażliwe militarnie.

Stopniowe odtajnianie danych w ramach inicjatyw OECD/NEA i IAEA (zwłaszcza w latach 90. XX wieku) znacznie poprawiło dostępność danych dla cywilnych zastosowań reaktorowych. Bazy ENDF/B są dziś w znacznej mierze dostępne przez National Nuclear Data Center (NNDC) przy Brookhaven National Laboratory.

Jednocześnie pewne dane — szczególnie dane dotyczące specyficznych kształtów funckji wzbudzenia rozszczepienia (excitation function) dla izotopów transuranowych, użytecznych w analizie cyklu broni — pozostają niejawne lub objęte ograniczeniami eksportowymi. Transfer tych danych jest kontrolowany w ramach Wassenaar Arrangement i eksportowych przepisów USA (EAR, Export Administration Regulations).

Dla inspekcji IAEA kluczowe są nie tylko surowe dane przekrojów, ale ich interpretacja w kontekście konkretnych konfiguracji reaktorów lub urządzeń. IAEA stosuje własne modele obliczeniowe i bazy danych do szacowania produkcji plutonu w reaktorach deklarowanych przez państwa. Weryfikacja tych szacunków z pomiarami izotopowymi paliwa wypalonego jest podstawą systemu zabezpieczeń.⁷

Jednostka barn — etymologia i kontekst

Jednostka barn ($\mathrm{b} = 10^{-24}\,\mathrm{cm^2}$) ma zabawną historię etymologiczną. Według powszechnie cytowanej anegdoty, nazwa pochodzi z angielskiego żargonu myśliwskiego „as big as a barn" (duży jak stodoła) — choć w kontekście jądrowym nawet ogromny przekrój jądra uranu to właśnie 1 barn.

Oficjalnym punktem adopcji nazwy jest praca Marshall, Holloway i Purdue z 1942 roku (LASL Report CP-261), gdzie autorzy opisali, że przekroje czynne jąder uranu i plutonu w zakresie neutronów prędkich są „gigantyczne" w porównaniu z oczekiwaniami — „like a barn". Termin był używany wewnętrznie w Projekcie Manhattan przed jego upublicznieniem po wojnie.

Warto zauważyć, że 1 barn to nie jest wcale duże — to ok. $10^{-8}$ geometrycznego przekroju typowego jądra atomowego (~$10^{-16}\,\mathrm{m^2}$). Ale w skali sił jądrowych jest to wartość typowa dla procesów, które zachodzą z dużym prawdopodobieństwem. Dla porównania, przekrój geometryczny jądra uranu wynosi ~$\pi r^2 \approx \pi (7{,}4 \times 10^{-15})^2 \approx 1{,}7\,\mathrm{b}$.

Inne używane jednostki pochodne:

• millibarn ($\mathrm{mb} = 10^{-3}\,\mathrm{b}$)
• microbarn ($\mathrm{\mu b} = 10^{-6}\,\mathrm{b}$)
• nanobarn ($\mathrm{nb} = 10^{-9}\,\mathrm{b}$) — dla procesów elektrosłabych

Układzie SI przekrój czynny ma jednostkę $\mathrm{m^2}$, ale w praktyce fizyki jądrowej powszechnie używa się barn.

Obowiązujące przepisy CODATA (Committee on Data for Science and Technology) przyjmują $1\,\mathrm{b} = 10^{-28}\,\mathrm{m^2}$ jako standardową definicję.⁷

Przekroje czynne dla reaktorów generacji IV

Nowe typy reaktorów jądrowych (Generation IV) operują w warunkach znacznie odbiegających od LWR, co stawia specyficzne wymagania co do danych o przekrojach czynnych:

Reaktory na neutronach prędkich (SFR, GFR, LFR): Widmo neutronów jest twarde (>100 keV), bez moderatora. Wymagają precyzyjnych danych przekrojów w zakresie 10 keV – 10 MeV dla U-238, Pu-239, Pu-241, Am-241, Cm-244. Niepewności w danych dla Am i Cm są wciąż znaczne (5–15%), co jest problemem dla obliczeniowej oceny bezpieczeństwa.

Reaktory wysokotemperaturowe (HTGR, VHTR): Używają paliwa TRISO z węglem pirorolizowanym jako moderatorem. Wymagają precyzyjnych danych dla C-12 w zakresie termicznym i resonansowym. Temperatura pracy ~750–950°C wymaga uwzględnienia efektów termicznych (poszerzenie Dopplera) w danych reaktorowych.

Reaktory z solą stopioną (MSR, FHR): Chłodziwo to sole fluorkowe lub chlorkowe (np. FLiBe: LiF-BeF₂, FlSalt: NaCl-UCl₃). Dane dla $^{7}$Li, $^{19}$F, $^{9}$Be, $^{35}$Cl i $^{37}$Cl są krytyczne. Reakcja $^{19}F(n,\gamma)^{20}F$ przy energiach >1 MeV jest ważna dla oceny aktywacji chłodziwa. Dane te są mniej sprawdzone niż dla H₂O, co jest jednym z wyzwań przy licencjonowaniu MSR.

Reaktory na HALEU (do 20% U-235): SMR i mikreoaktory używają wyższego wzbogacenia, co zmienia proporcje U-235/U-238 w paliwie i modyfikuje obliczone $k_\mathrm{eff}$. Precisyjne dane dla U-235 przy wyższych koncentracjach są kluczowe dla walidacji kodów.

Dla każdego z tych typów OECD/NEA i IAEA prowadzą programy walidacji danych i benchmarkingów, porównując przewidywania kodów z danymi z reaktorów demonstracyjnych i eksperymentów krytycznych.⁷

Sprawdzanie i walidacja danych — metody

Jak wiemy, że dane przekrojów czynnych w bazach ENDF/B czy JEFF są poprawne? Walidacja odbywa się wielopoziomowo:

Walidacja przez benchmarki krytyczne (ICSBEP): Obliczenia $k_\mathrm{eff}$ dla kilku tysięcy dobrze scharakteryzowanych eksperymentów krytycznych (różne konfiguracje U-235, Pu-239, U-233 z różnymi reflektorami) porównuje się z wynikami MCNP lub KENO. Zgodność wymagana jest na poziomie $k_\mathrm{eff} = 1{,}0000 \pm 0{,}0050$.

Walidacja przez pomiary spektrum neutronów w reaktorach: W działających reaktorach badawczych mierzy się strumień i widmo neutronów przez foile aktywacyjne (Au, Co, Mn, In) lub spectrometry protonów odrzutu. Porównanie z obliczeniami kodowymi identyfikuje systematyczne odchylenia, które mogą wskazywać na błędy w danych.

Walidacja przez transmisję neutronów: Precyzyjne pomiary transmisji wiązki neutronów przez próbki znanych grubości dają bezpośrednio całkowity przekrój $\sigma_t(E)$. Odejmując od niego odpowiednie składniki (mierzone oddzielnie przez aktywację, detekcję cząstek alfa z rozszczepienia itd.) można wyznaczać $\sigma_f(E)$ i $\sigma_\gamma(E)$ z dużą precyzją.

Porównania między bazami danych: Rozbieżności między ENDF/B, JEFF i JENDL dla ważnych izotopów są sygnałem do przeprowadzenia nowych pomiarów. Przykładem są rozbieżności dla $^{239}$Pu w zakresie 1–3 MeV, które motywowały dodatkowe kampanie pomiarowe w n_TOF (CERN) w 2012–2016.

Dzięki tym metodom walidacji można mieć pewność, że obliczenia projektowe reaktorów oparte na danych z ENDF/B-VIII.0 mają błędy w $k_\mathrm{eff}$ poniżej 0,5% dla standardowych LWR — co jest wystarczające dla bezpiecznej eksploatacji. Dla bardziej egzotycznych układów (reaktory na solach stopionych, MSR z transuranami) wymagana jest dodatkowa walidacja przez dedykowane eksperymenty krytyczne, bo istniejące benchmarki ICSBEP nie pokrywają tych konfiguracji. Programy badawcze jak PARCA (Program for Reactor Performance Analysis for Critical Applications) i OECD/NEA SG33 starają się wypełnić tę lukę przez uruchomienie nowych eksperymentów krytycznych w NCBJ (Polska), INL (USA) i CEA Cadarache (Francja) w perspektywie lat 2025–2030.^1,2,7

Dodatkowe materiały multimedialne

Ten artykuł dobrze łączy się z termiczną dyfuzją neutronów, ciężką wodą jako moderatorem oraz grafitem reaktorowym i zanieczyszczeniami borem. Dopiero razem pokazują one, że sam przekrój czynny nie działa w próżni: jego znaczenie zależy od energii neutronów, moderatora i śladowych domieszek pochłaniających.

Powiązane kalkulatory i narzędzia

• NKE — daje kartę nuklidu z danymi jądrowymi, energiami separacji i porównaniem lokalnych baz.

Ćwiczenia praktyczne

Ćwiczenie laboratoryjne powinno polegać na przygotowaniu modelu obliczeniowego średniej drogi swobodnej neutronu w kilku materiałach na podstawie danych o gęstości i mikroskopowych przekrojach czynnych. W wariancie podstawowym należy:

1. zebrać z tabel wartości $\sigma_f$, $\sigma_\gamma$ i $\sigma_s$ dla wybranych energii neutronu,
2. przeliczyć koncentrację jąder $n$ dla uranu-235, plutonu-239, grafitu i wody,
3. obliczyć średnią drogę swobodną $\ell = 1/(n\sigma)$ dla poszczególnych kanałów,
4. porównać wyniki dla neutronów cieplnych, rezonansowych i prędkich,
5. wyciągnąć wniosek, które materiały bardziej sprzyjają moderacji, a które pochłanianiu lub rozszczepieniu.

Celem ćwiczenia nie jest samo wstawienie liczb do wzoru, lecz powiązanie skali mikroskopowej z geometrią rzeczywistego układu. Po wykonaniu obliczeń należy oszacować, jak zmieni się oczekiwany los neutronu przy przejściu przez kilka centymetrów moderatora albo przez gęsty rdzeń materiału rozszczepialnego.

Drugie ćwiczenie, teoretyczno-przemysłowe, powinno dotyczyć wyboru materiałów dla prostego modelu rdzenia. Należy:

1. przyjąć realistyczny skład rdzenia i otoczenia, na przykład materiał rozszczepialny plus moderator lub reflektor,
2. oszacować skutki domieszki boru albo innego pochłaniacza neutronów,
3. porównać pracę układu dla widma cieplnego i prędkiego,
4. wskazać, które parametry trzeba poprawić, aby zwiększyć prawdopodobieństwo rozszczepienia zamiast wychwytu,
5. opisać, dlaczego te same dane prowadzą do innych decyzji projektowych w reaktorze i w ładunku jądrowym.

To ćwiczenie ma pokazać, że przekrój czynny nie jest abstrakcyjną liczbą z tabeli. Jest bezpośrednim wejściem do projektu materiałowego, neutronicznego i geometrycznego całego układu.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Termiczna dyfuzja neutronów
• Reakcja łańcuchowa i współczynnik mnożenia k
• Grafit reaktorowy i zanieczyszczenia borem
• Ciężka woda (D2O) jako moderator
