Reaktory energetyczne: typy, moderator, chłodziwo, obieg i logika klasyfikacji

Streszczenie

Jeżeli ktoś słyszy słowo „reaktor”, zwykle wyobraża sobie po prostu duży stalowy zbiornik z paliwem jądrowym w środku. To za mało. Reaktor energetyczny jest jednocześnie źródłem neutronów, wymiennikiem ciepła, układem hydraulicznym, zestawem materiałów pracujących pod obciążeniem i częścią większej elektrowni. Dlatego dwa reaktory mogą robić na pierwszy rzut oka to samo, a mimo to różnić się niemal wszystkim: paliwem, moderatorem, chłodziwem, sposobem przeładunku i tym, ile obiegu pośredniego potrzeba, zanim ciepło zamieni się w parę na turbinie.¹

Najważniejszy sens klasyfikacji reaktorów nie polega na nauczeniu się skrótów PWR, BWR, PHWR czy RBMK na pamięć. Chodzi o zrozumienie, jakie decyzje fizyczne i materiałowe stoją za tymi nazwami. Czy neutrony mają być spowalniane czy pozostają prędkie? Czy chłodziwo ma jednocześnie moderować, czy tylko odbierać ciepło? Czy rdzeń siedzi w jednym grubym zbiorniku, czy w wielu kanałach ciśnieniowych? Czy para idzie na turbinę bezpośrednio z reaktora, czy przez osobną wytwornicę pary? Te pytania porządkują całą technikę reaktorową znacznie lepiej niż sama lista typów.¹

Rozszerzenie tematu

Historia reaktorów energetycznych zaczęła się od czegoś znacznie skromniejszego niż elektrownia. Najpierw był Chicago Pile-1, czyli dowód, że kontrolowana reakcja łańcuchowa w ogóle jest możliwa. Potem pojawiły się reaktory produkcyjne do hodowli plutonu, reaktory napędowe dla okrętów i dopiero z tej mieszaniny wojskowych i badawczych doświadczeń wyłoniły się dojrzałe reaktory energetyczne. To ważne, bo wiele późniejszych „cywilnych” typów odziedziczyło swoje cechy nie z czystej teorii, ale z bardzo konkretnych ograniczeń wojskowych, materiałowych i przemysłowych.¹

W praktyce najpierw trzeba rozdzielić funkcje. Każdy reaktor energetyczny robi trzy rzeczy naraz: utrzymuje kontrolowaną reakcję rozszczepienia, odbiera z niej ciepło i przekazuje to ciepło do układu wytwarzającego parę oraz energię elektryczną. Konstruktor musi więc zgrać kilka warstw naraz: fizykę neutronów, geometrię rdzenia, chemię i temperaturę chłodziwa, wytrzymałość osłon paliwowych, możliwość przeładunku oraz bezpieczeństwo w razie utraty chłodzenia. Klasyfikacja reaktorów jest po prostu skrótem dla tych wyborów.

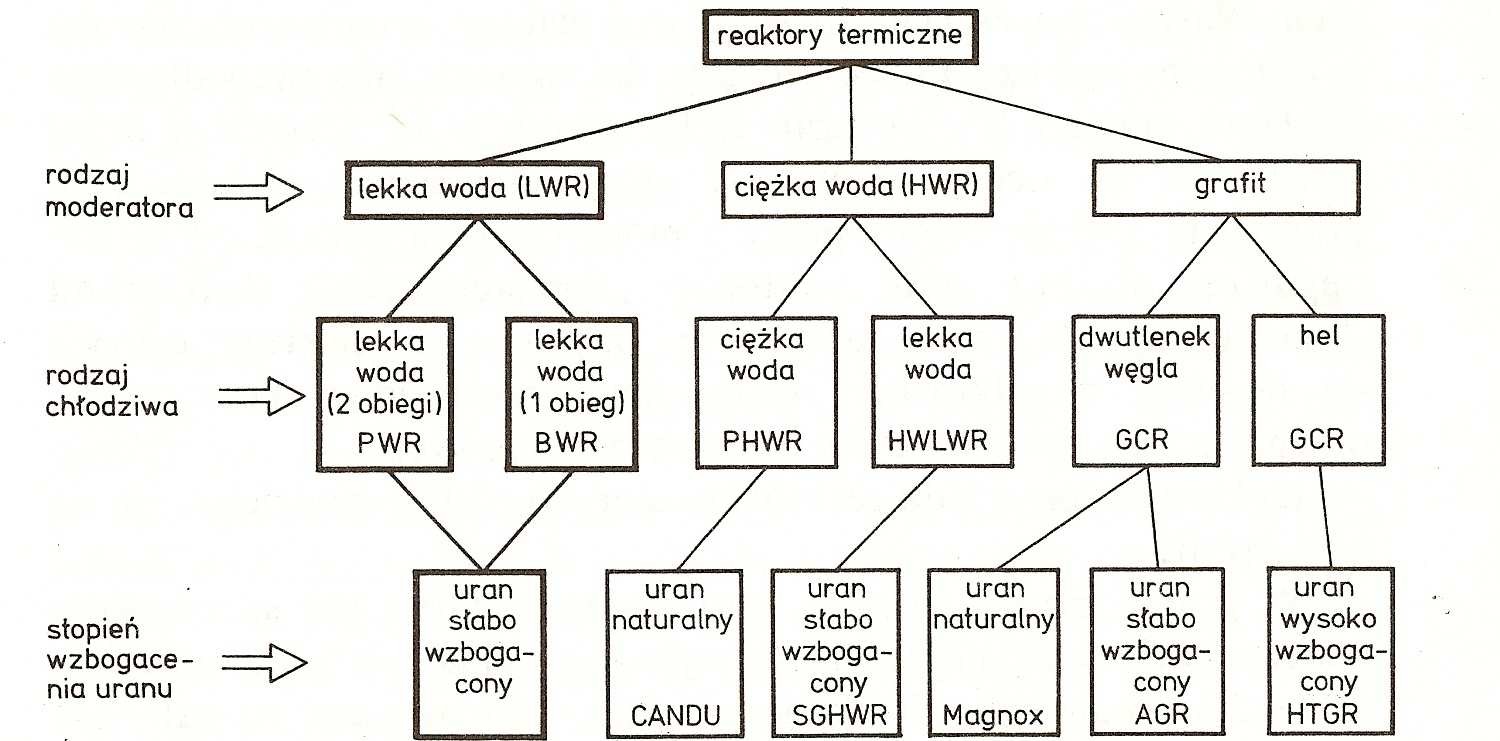

Jednym z pierwszych podziałów jest podział według przeznaczenia. Istnieją reaktory energetyczne, badawcze, napędowe, szkoleniowe, wysokotemperaturowe do celów technologicznych i reaktory wytwórcze przeznaczone do produkcji plutonu.¹ Z punktu widzenia tego serwisu jest to rozróżnienie podstawowe, bo tłumaczy, dlaczego reaktor zbudowany do spokojnej pracy w sieci elektroenergetycznej nie musi być podobny do reaktora projektowanego pod szybki przeładunek paliwa i produkcję plutonu o pożądanym składzie izotopowym. Ta sama reakcja rozszczepienia może więc służyć zupełnie innym celom.

Drugim fundamentem jest energia neutronów wywołujących rozszczepienia. W reaktorach termicznych większość rozszczepień zachodzi dzięki neutronom spowolnionym do energii rzędu cieplnego. W reaktorach prędkich moderatora zasadniczo nie ma, a układ pracuje na widmie szybkich neutronów.¹ To nie jest tylko różnica akademicka. Reaktor termiczny łatwiej zbudować w oparciu o uran-235 i odpowiedni moderator, natomiast reaktor prędki lepiej nadaje się do pełniejszego wykorzystania uranu-238, do hodowli plutonu i do logiki reaktorów powielających.

Tu od razu pojawia się moderator. Jeżeli chcemy pracować na neutronach termicznych, potrzebujemy materiału, który skutecznie je wyhamuje i nie pochłonie ich zbyt wielu po drodze. W różnych rodzinach reaktorów rolę tę mogą pełnić lekka woda, ciężka woda albo grafit. Właśnie z tego powodu nie warto w tym tekście jeszcze raz szczegółowo opisywać moderatorów osobno. Istotne jest co innego: wybór moderatora natychmiast wymusza wybór poziomu wzbogacenia paliwa, geometrii rdzenia i często również typu chłodziwa. Reaktor wodny na uranie naturalnym jest bardzo trudny, ale ciężka woda albo bardzo czysty grafit mogą taki bilans neutronowy uratować.¹

Równie ważny jest podział według paliwa i jego wzbogacenia. Reaktory mogą pracować na uranie naturalnym, niskowzbogaconym, średniowzbogaconym albo wysokowzbogaconym; mogą też używać plutonu w paliwie mieszanym MOX.¹ Samo to pokazuje, że skrót typu reaktora nigdy nie mówi wszystkiego. PWR mówi nam dużo o obiegu i moderatorze, ale dopiero zestawienie go z typowym paliwem UO2 wzbogaconym do kilku procent daje pełny obraz. Podobnie PHWR albo CANDU nie oznacza po prostu „reaktor ciężkowodny”, lecz cały kompromis: bardzo dobry moderator pozwala pracować na uranie naturalnym, ale konstrukcja kanałowa komplikuje mechanikę obiektu.

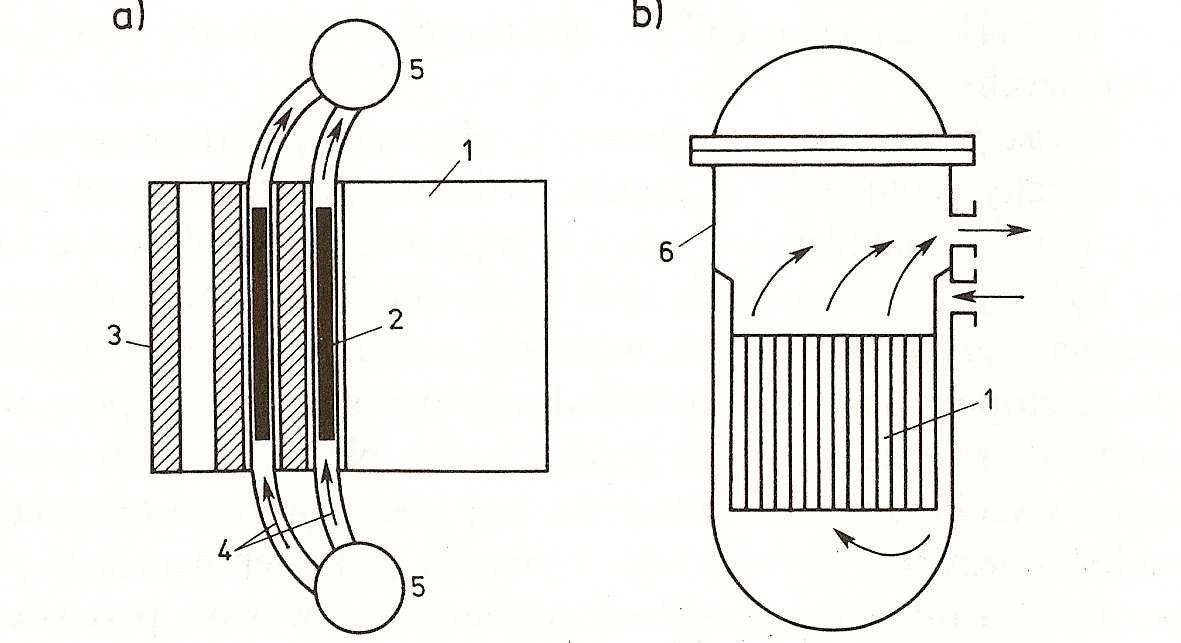

Następne kryterium to sama konstrukcja rdzenia: reaktor zbiornikowy albo kanałowy. W reaktorze zbiornikowym cały rdzeń znajduje się w jednym grubym zbiorniku ciśnieniowym. To typowe dla PWR i BWR. W reaktorze kanałowym pod wysokim ciśnieniem pracują liczne osobne kanały paliwowe zanurzone w moderatorze; ten model spotykamy m.in. w CANDU i RBMK.¹ Różnica ma ogromne znaczenie praktyczne. Zbiornikowiec wymaga wielkiego, trudnego technologicznie naczynia ciśnieniowego, ale daje zwartą i dość przejrzystą architekturę. Kanałowiec rozbija problem ciśnienia na wiele mniejszych kanałów, za to komplikuje całą logistykę rdzenia i układu chłodzenia.

Ten podział ma bardzo konkretne skutki eksploatacyjne. W konstrukcji kanałowej łatwiej myśleć o ciągłej lub półciągłej wymianie paliwa, bo obsługuje się pojedyncze kanały zamiast otwierać cały zbiornik. W konstrukcji zbiornikowej łatwiej utrzymać zwartą geometrię rdzenia i uprościć część hydrauliczną, ale przeładunek zwykle wymaga postoju i zdjęcia głowicy naczynia.¹ Z punktu widzenia bezpieczeństwa materiałowego także nie jest to drobiazg: w jednym przypadku najbardziej krytycznym elementem staje się wielki korpus zbiornika, w drugim ogromna liczba kanałów, uszczelnień i połączeń, które również muszą zachowywać integralność.

Z konstrukcją wiąże się także sposób przeładunku paliwa. Reaktory kanałowe często umożliwiają wymianę paliwa w czasie pracy, bez całkowitego odstawiania bloku. Reaktory zbiornikowe zwykle przeładowuje się okresowo, po zakończeniu kampanii paliwowej.¹ To nie jest detal eksploatacyjny. Taki wybór wpływa na ekonomikę pracy, na strukturę rdzenia, a historycznie także na to, czy dany typ reaktora był wygodny do produkcji plutonu o określonych własnościach izotopowych.

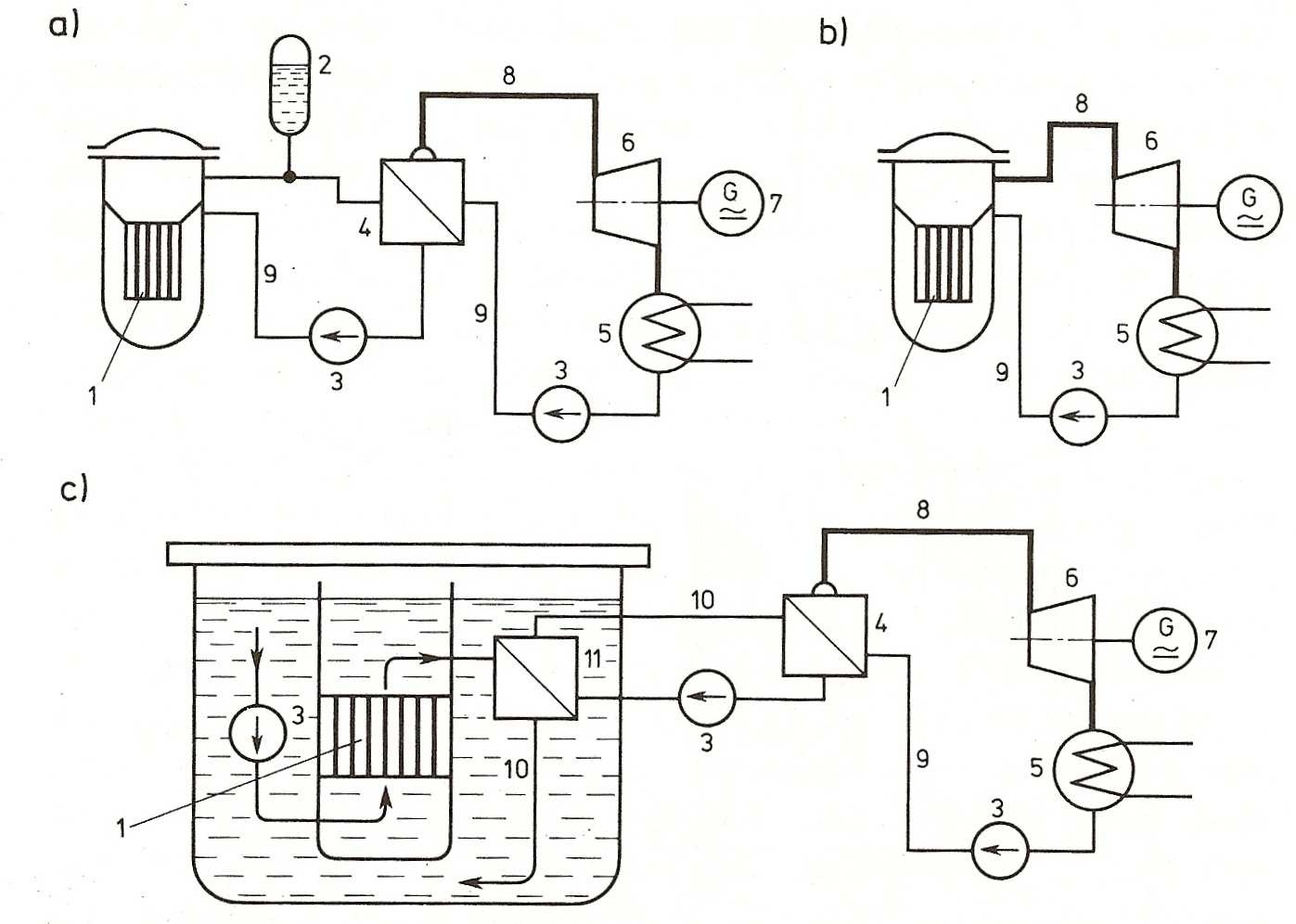

Jeszcze inną osią podziału jest to, czy chłodziwo wrze w samym reaktorze i ile obiegów pośrednich potrzeba, zanim para trafi na turbinę. To punkt, w którym fizyka jądrowa przechodzi płynnie w inżynierię cieplną.

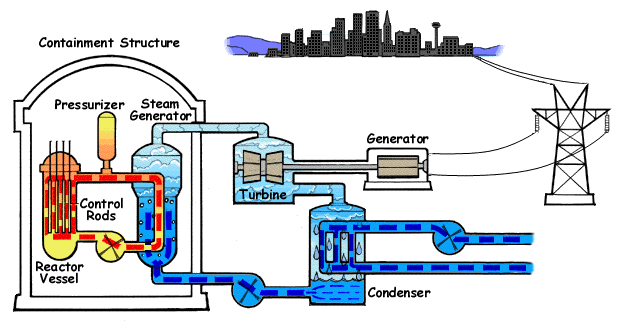

W układzie dwuobiegowym, klasycznym dla PWR, woda chłodząca rdzeń pracuje pod tak wysokim ciśnieniem, że w samym rdzeniu nie dochodzi do wrzenia. Ciepło odbierane z paliwa trafia do wytwornicy pary, gdzie dopiero w drugim obiegu powstaje para dla turbiny.¹ To rozwiązanie jest bardziej rozbudowane, ale oddziela radioaktywny obieg pierwotny od turbiny i kondensatora. W praktyce oznacza to dodatkowe urządzenia, większą złożoność, ale także pewne korzyści eksploatacyjne i radiologiczne.

W BWR logika jest odwrotna: woda wrze już w samym zbiorniku reaktora, a para trafia na turbinę bez osobnej wytwornicy pary.¹ Konstrukcja jest pod pewnymi względami prostsza, ale cena za tę prostotę pojawia się gdzie indziej. Skoro para wychodzi bezpośrednio z obszaru reaktora, część urządzeń poza samym naczyniem ciśnieniowym musi być liczona jako należąca do obiegu radioaktywnego. To zmienia architekturę całej siłowni, a nie tylko samego rdzenia.

Szybkie reaktory chłodzone sodem często wymagają jeszcze jednego poziomu separacji, stąd układy trzyobiegowe.¹ Tutaj widzimy już zupełnie inną logikę projektową: chłodziwo neutronowo korzystne nie musi być wygodne dla turbiny ani dla wymiennika para-woda. Dlatego pojawia się dodatkowy obieg pośredni, który nie zwiększa „sprawności przez magię”, lecz oddziela od siebie chemicznie i eksploatacyjnie trudne media robocze.

Najważniejszą współcześnie rodziną pozostają jednak lekkowodne reaktory zbiornikowe, przede wszystkim PWR. Historycznie ich dominacja nie wynikała z jakiejś absolutnej wyższości wszystkich parametrów, tylko z tego, że Stany Zjednoczone bardzo wcześnie opanowały tę konstrukcję na potrzeby programu okrętów podwodnych, a potem przeniosły ją do energetyki.¹ Gdy przemysł raz nauczył się produkować takie zbiorniki, wytwornice pary, pompy i całe pętle obiegu pierwotnego, przewaga skali zaczęła pracować sama na siebie.

Warto więc przyjrzeć się PWR bliżej, ale bez robienia z niego jedynego „prawdziwego” reaktora. W PWR lekka woda pełni potrójną rolę: chłodziwa, moderatora i reflektora neutronów.¹ To zaleta, bo upraszcza materiałowy zestaw rdzenia. Jednocześnie ta sama woda pochłania część neutronów, więc paliwo musi być lekko wzbogacone; na uranie naturalnym taki reaktor nie utrzymałby krytyczności w rozsądnej geometrii. To doskonały przykład ogólnej zasady: rozwiązanie wygodne termohydraulicznie albo przemysłowo bardzo często ma swoją cenę w gospodarce neutronowej.

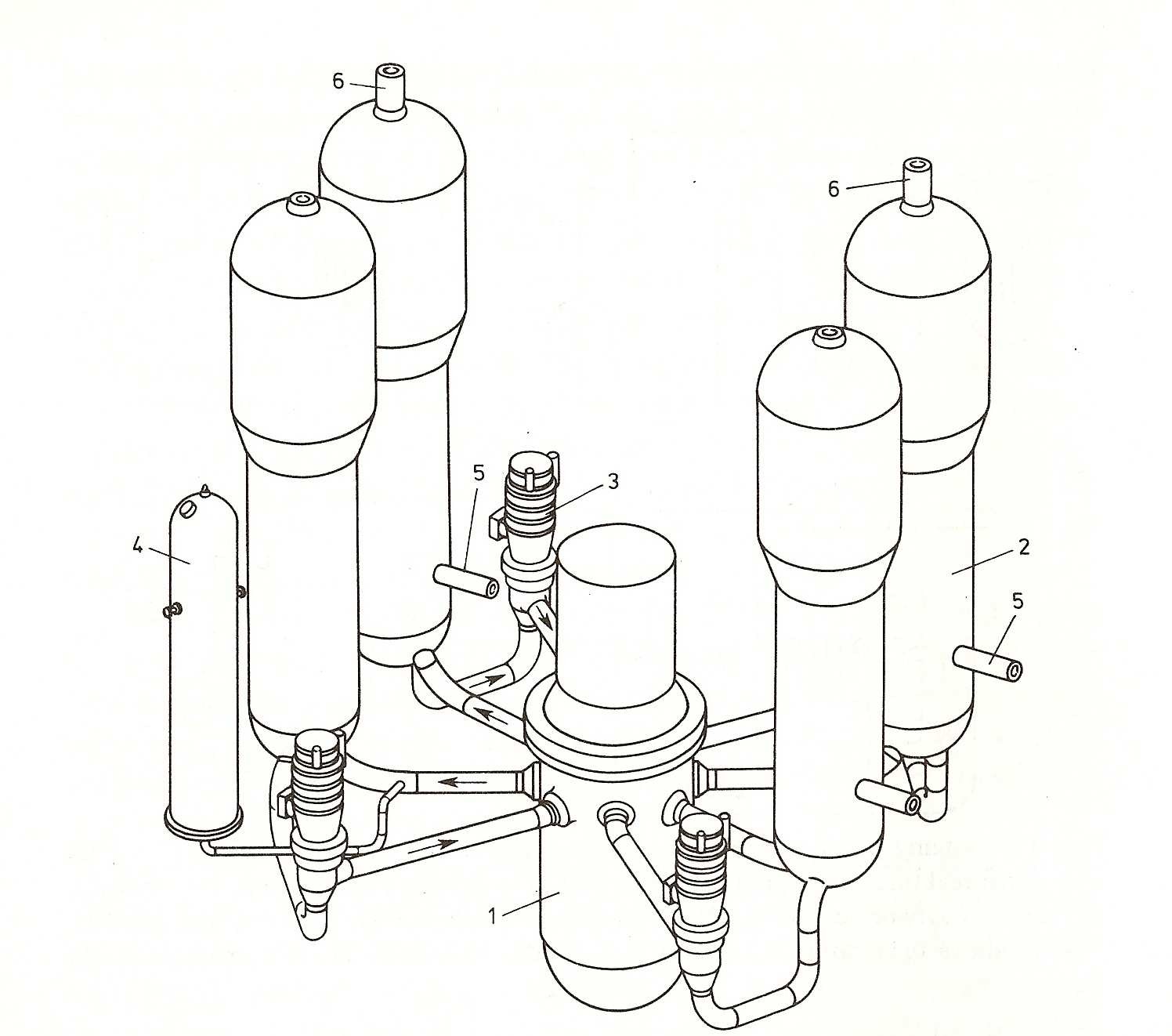

Z punktu widzenia inżynierskiego PWR jest w rzeczywistości układem kilku połączonych kompromisów. Temperatura wody w obiegu pierwotnym ma być wysoka, żeby dało się wygodnie produkować parę w obiegu wtórnym. Jeżeli jednak temperatura rośnie, to bez odpowiednio wysokiego ciśnienia woda zaczęłaby wrzeć już w rdzeniu, a to mogłoby gwałtownie pogorszyć odbiór ciepła z koszulek paliwowych.¹ Stąd bierze się presurizer, czyli stabilizator ciśnienia, oraz cała logika pracy na ciśnieniach rzędu wielu megapaskali.

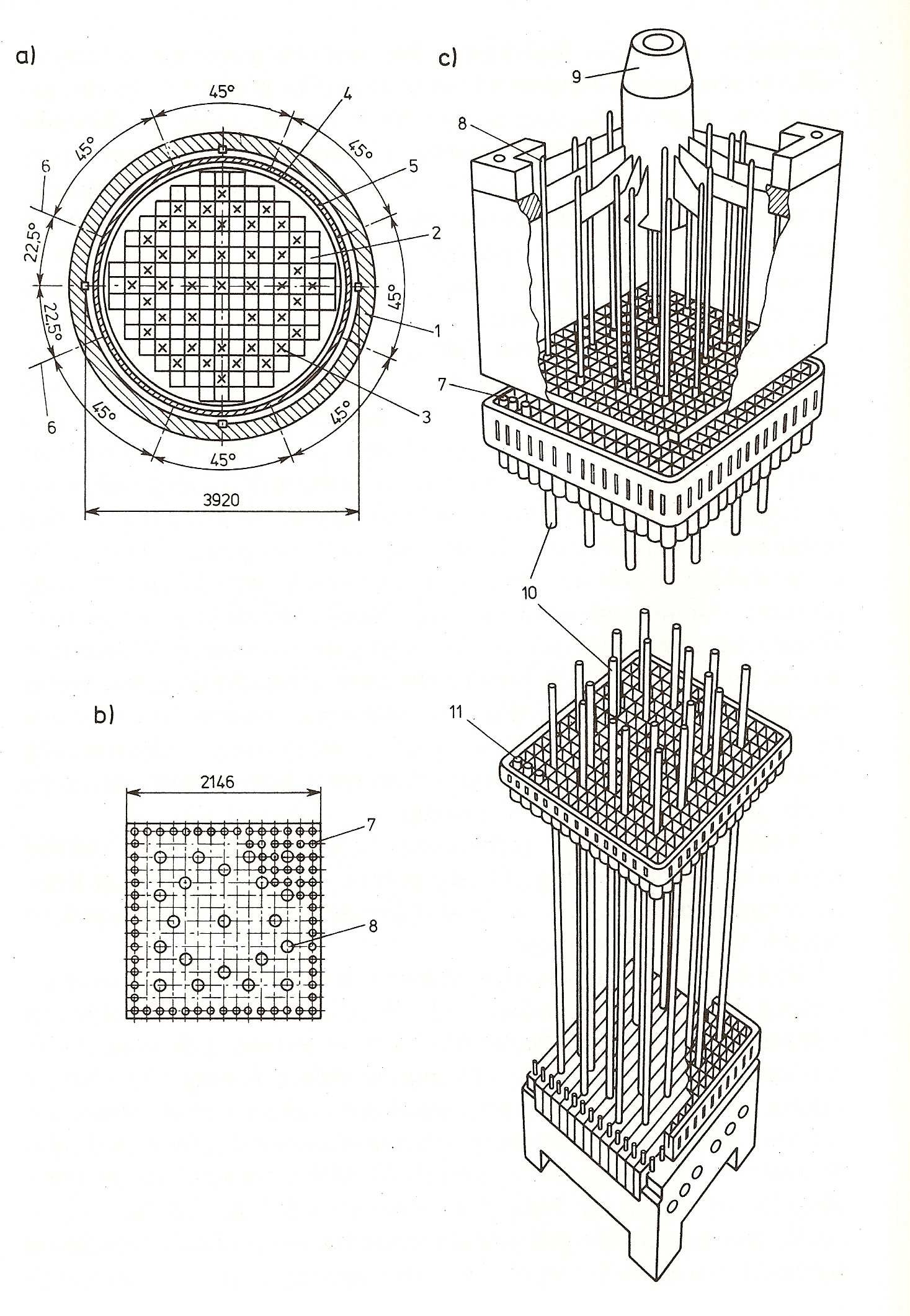

Samo słowo „rdzeń” też bywa zbyt abstrakcyjne, więc warto zejść poziom niżej. W typowym PWR rdzeń nie jest jedną bryłą paliwa, tylko gęsto upakowanym zbiorem zestawów paliwowych. Każdy zestaw zawiera siatkę równoległych prętów paliwowych, a między nimi przepływa chłodziwo. W części kanałów znajdują się prowadnice dla prętów regulacyjnych zawierających materiały silnie pochłaniające neutrony, zwykle związki boru.¹ To oznacza, że podstawową jednostką architektury rdzenia nie jest pojedyncza pastylka UO2, lecz cały powtarzalny moduł geometryczny: zestaw paliwowy, jego rozstaw, hydraulika przepływu i miejsca wejścia prętów regulacyjnych.

Źródło podaje tu użyteczne liczby orientacyjne: pojedynczy pręt paliwowy ma długość około 3 m i średnicę około 10 mm, a sam rdzeń bloku rzędu 1000 MWe może mieć wysokość 3-4 m i średnicę 3-3,5 m.¹ Pręty paliwowe są cienkościennymi rurkami, zwykle ze stopów cyrkonu, wypełnionymi pastylkami UO2. To dobry moment, by przypomnieć, że reaktor energetyczny jest także urządzeniem materiałowym: koszulka paliwowa nie może tylko „wytrzymać temperatury”, ale musi jeszcze dobrze znosić korozję, napromienianie, obciążenie ciśnieniem i długotrwały kontakt z chłodziwem.

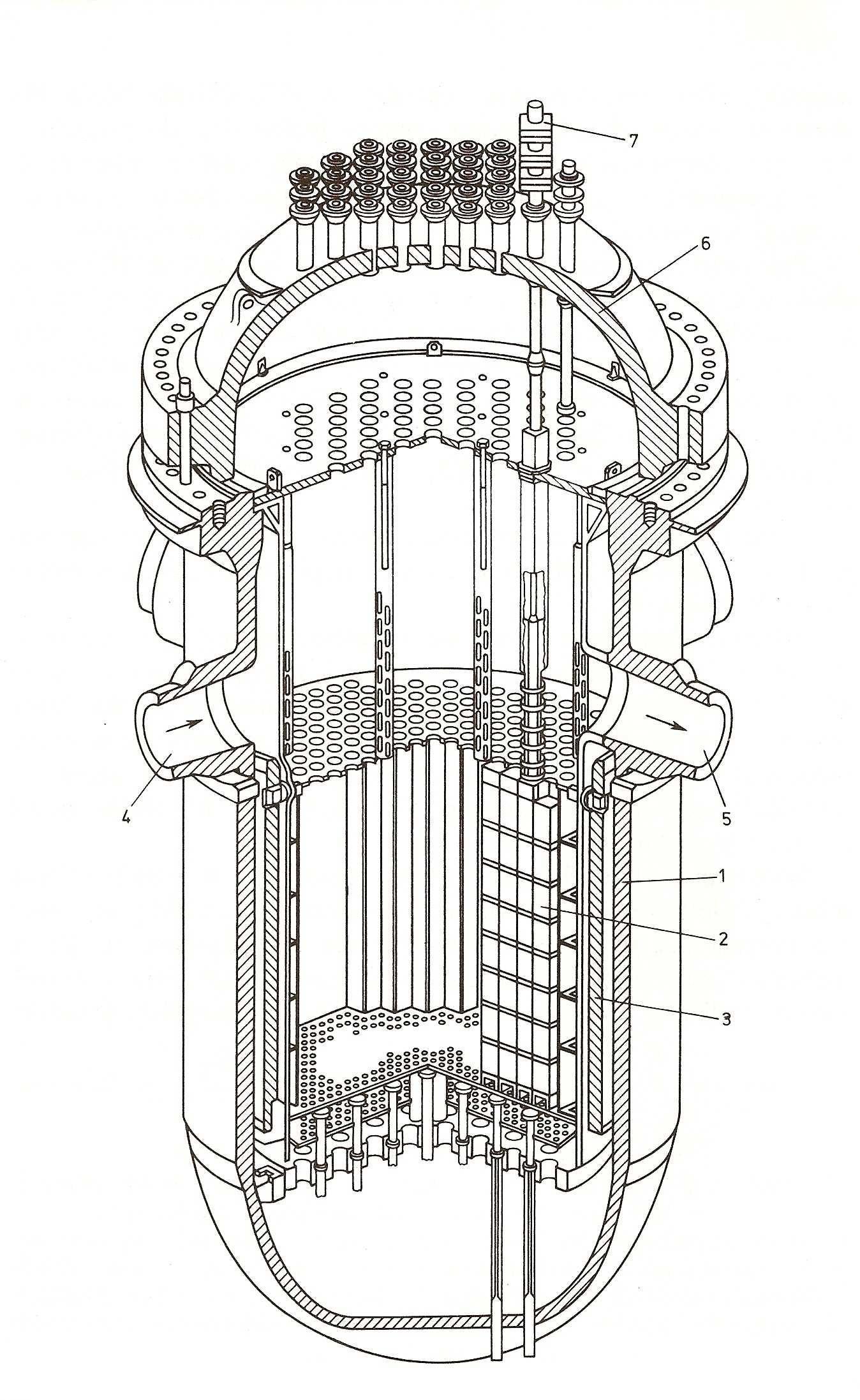

Drugi ciężki element PWR to sam zbiornik ciśnieniowy. W źródle z 2009 roku podkreślono, że dla dużych bloków jest to komponent o wysokości około kilkunastu metrów, dużej średnicy i ścianach grubości wielu centymetrów, wykonywany przez niewielką liczbę najbardziej zaawansowanych wytwórców.¹ To pokazuje, jak łatwo zgubić materiałoznawczy wymiar reaktora. Dla czytelnika zainteresowanego fizyką jądrową rdzeń bywa najciekawszy, ale dla przemysłu równie krytyczny może być wielki odkuwany korpus, jakość jego spoin, obróbka cieplna i możliwość przewiezienia całości na miejsce budowy.

Ten rysunek dobrze uzasadnia, dlaczego PWR jest tak mocno związany z możliwościami przemysłu ciężkiego. Zbiornik nie jest zwykłą obudową wokół paliwa. To element, który musi utrzymać cały rdzeń, przepływ chłodziwa, króćce pętli obiegu pierwotnego i układ napędów prętów regulacyjnych, a jednocześnie wytrzymać wysokie ciśnienie przez długie lata pracy. W praktyce oznacza to rygor jakości spawów, czystości materiału, obróbki cieplnej i kontroli nieniszczącej, który stawia naczynie ciśnieniowe w centrum całej technologii PWR.¹

To z kolei tłumaczy, dlaczego nie wszystkie typy reaktorów rozwijały się jednakowo. PWR i BWR korzystały z przemysłowego rozpędu lekkowodnej technologii. PHWR i CANDU oferowały inną logikę bilansu neutronowego. RBMK i dawne reaktory grafitowo-gazowe miały swoje zalety eksploatacyjne, ale także zupełnie inne profile ryzyka i inną historię powiązań z programami wojskowymi. FBR i HTGR obiecywały ważne korzyści rozwojowe, ale wymagały dojrzalszej bazy materiałowej, chłodziwowej albo paliwowej, niż przemysł gotów był rutynowo finansować.¹

Z tego punktu widzenia najrozsądniej jest myśleć o rodzinach reaktorów nie jak o liście zwycięzców i przegranych, tylko jak o różnych odpowiedziach na te same pytania:

• jak poprawić bilans neutronowy,
• jak odprowadzić ciepło bez uszkodzenia paliwa,
• jak utrzymać konstrukcję pod ciśnieniem,
• jak przeładowywać paliwo,
• jak ograniczyć koszt i złożoność obiegu wtórnego,
• jak połączyć cele energetyczne z materiałowymi.

To właśnie dlatego reaktor energetyczny jest jednocześnie urządzeniem jądrowym i klasyczną maszyną przepływowo-cieplną. Bez zrozumienia obu tych poziomów skróty PWR, BWR, PHWR, RBMK, HTGR czy FBR pozostają tylko etykietami. Z ich zrozumieniem stają się mapą decyzji projektowych, które łączą uran-235, uran-238, moderator, chłodziwo, geometrię rdzenia i cały przemysł stojący za elektrownią.¹

---

Tabela porównawcza głównych typów reaktorów

Poniższa tabela zestawia kluczowe parametry techniczne najważniejszych typów reaktorów energetycznych. Pozwala to zobaczyć, jak różne wybory projektowe tworzą spójne kombinacje, a nie niezależne cechy:

Typ	Moderator	Chłodziwo	Paliwo	Budowa	Liczba obiegów	Wzbogacenie
PWR	Lekka woda (H₂O)	H₂O	UO₂	Zbiornikowy	2	~3–5% U-235
BWR	Lekka woda (H₂O)	H₂O (wrząca)	UO₂	Zbiornikowy	1	~2–4% U-235
PHWR/CANDU	Ciężka woda (D₂O)	D₂O lub H₂O	UO₂	Kanałowy	2	Naturalny (0,71%)
RBMK	Grafit	Lekka woda (H₂O)	UO₂	Kanałowy	1	2–2,8% U-235
HTGR	Grafit	Hel (He)	UO₂/UCO lub TRISO	Zbiornikowy	2–3	7–20% U-235
AGR	Grafit	CO₂	UO₂	Zbiornikowy	2	~3% U-235
SFR/FBR	Brak	Sód ciekły (Na)	MOX lub metal Pu/U	Zbiornikowy	3	>15% (lub ≥20%)
MSR	Sól fluorkowa	Sól fluorkowa	Fl. U/Th	Specjalny	2–3	Różne

Uwaga do RBMK: Kombinacja grafitu + lekkiej wody jest pod wieloma względami niestabilna termicznie w określonych warunkach — dodatni współczynnik pustki reaktywności (void coefficient) był kluczową przyczyną katastrofy w Czarnobylu. Właśnie dlatego RBMK nie wyszedł poza granice ZSRR i jego następców.¹

---

Współczynniki reaktywności: kluczowe parametry bezpieczeństwa

Bezpieczeństwo każdego reaktora energetycznego jest silnie powiązane z jego współczynnikami reaktywności — parametrami opisującymi, jak reaktywność układu zmienia się wraz ze zmianą temperatury, ciśnienia lub zawartości chłodziwa. Ujemne współczynniki reaktywności zapewniają samoregulację: wzrost temperatury automatycznie obniża reaktywność, tłumiąc reakcję.

Temperaturowy współczynnik paliwa (efekt Dopplera): Wzrost temperatury paliwa powoduje rozszerzenie rezonansów absorpcyjnych U-238 (i Pu-240 w MOX), pochłaniając więcej neutronów i obniżając reaktywność. Jest to główny mechanizm samoregulacji krótkoterminowej — działa niemal natychmiastowo, bo zależy od temperatury samego paliwa. We wszystkich reaktorach komercyjnych efekt Dopplera jest ujemny (α_Doppler < 0), co zapewnia podstawową stabilność.

Moderatorowy współczynnik temperatury: Wzrost temperatury moderatora (wody w PWR/BWR) obniża gęstość wody, co redukuje jej zdolność do spowalniania neutronów. W PWR i BWR prowadzi to do ujemnego moderatorowego współczynnika reaktywności — kolejna samoregulacja. W HTGR (grafit) współczynnik jest też ujemny, bo grafit ma mniejszą gęstość termiczną.

Współczynnik pustki (void coefficient): Opisuje wpływ powstawania pęcherzy pary (void) w chłodziwie. W PWR i BWR jest ujemny: para jest gorszym moderatorem niż woda, więc pojawienie się pary obniża reaktywność. W RBMK z układem kanałowym grafit + woda współczynnik był dodatni w pewnych warunkach pracy: para w kanałach paliwowych zastępowała wodę (absorbującą neutrony), ale grafit moderował nadal — net efekt: wzrost reaktywności. To właśnie ten efekt był główną przyczyną niekontrolowanego wzrostu reaktywności podczas testów w Czarnobylu w 1986 roku. Nowoczesne reaktory wymogiem regulacyjnym mają void coefficient ujemny lub zerowy.

Dopasowanie czasów: W reaktorach termicznych βeff (ułamek neutronów opóźnionych) wynosi ~0,004–0,007. Dodatnia reaktywność mniejsza od βeff, czyli poniżej progu jednej jednostki dollar reaktywności (ρ < βeff), pozostawia układ w obszarze delayed-supercritical: wzrost mocy jest wtedy kontrolowany przez neutrony opóźnione i może mieć skalę sekund lub minut. Sam próg ρ = βeff odpowiada granicy prompt critical, po której dynamika przechodzi na znacznie szybszą skalę neutronów natychmiastowych. Reaktory szybkie mają niższe βeff (~0,002–0,004 dla plutonowych rdzeni), co skraca margines czasowy i wymaga szybszych systemów bezpieczeństwa.¹

Temperaturowy współczynnik całkowitej mocy (PCT/MTC): Ważnym parametrem bezpieczeństwa nie jest tylko pojedynczy współczynnik reaktywności, lecz ich kombinacja w danym trybie pracy. Dla PWR przy normalnej pracy z pełną mocą: MTC (Moderator Temperature Coefficient) wynosi typowo −20 do −60 pcm/°C, a Doppler Fuel Temperature Coefficient (FTC) wynosi −2 do −5 pcm/°C. Kombinacja obu daje silny ujemny feedback łączny, który zapobiega niekontrolowanemu wzrostowi mocy bez interwencji operatora. Wymóg IAEA (Safety Standard NS-R-1): MTC musi być ujemny lub zerowy we wszystkich punktach pracy reaktora. To właśnie brak przestrzegania tego wymogu w konstrukcji RBMK przy niskiej mocy był fundamentalną wadą projektową.

ATWS (Anticipated Transient Without Scram): Ważne pojęcie bezpieczeństwa reaktorów — awaria bez odcięcia mocy. Wymagania regulacyjne dla III+ generacji wymagają, by nawet w przypadku awarii SCRAM (zawieszenia się prętów regulacyjnych), ujemne współczynniki reaktywności były wystarczające, by zatrzymać reaktor bez zewnętrznej interwencji przez co najmniej 72 godziny (dla reaktorów pasywnych bezpieczeństwa jak AP1000). To wymaganie bezpośrednio wynika z lekcji Three Mile Island (1979), gdzie SCRAM zadziałał, ale zarządzanie ciepłem powyłączeniowym zawiodło.

---

Reaktory wysokotemperaturowe (HTGR i VHTR)

Reaktory grafitowo-helowe (HTGR — High-Temperature Gas-cooled Reactor) i ich następcy (VHTR — Very High Temperature Reactor, temperatura wylotowa He > 950°C) reprezentują odmienną filozofię projektowania niż reaktory lekkowodne.

Kluczowe cechy HTGR:

• Paliwo TRISO (TRIstructural ISOtropic): kulki o średnicy ~1 mm, zawierające jądro uranowe lub plutonowe otoczone warstwami pirolitycznego węgla (buffer, IPyC) i karbidu krzemu (SiC). SiC pełni rolę bariery dla gazowych produktów rozszczepienia w temp. do 1600°C.
• Grafit jako moderator: doskonała moderacja, ujemny współczynnik temperatury w szerokim zakresie, brak roztopienia w razie przegrzania (T_topnienia grafitu > 3000°C)
• Hel jako chłodziwo: chemicznie obojętny, nie absorbuje neutronów, bardzo dobra przewodność cieplna, ale wymaga kompresora

Zalety: Reaktory HTGR są atrakcyjne ze względu na bezpieczeństwo pasywne (w razie utraty chłodziwa ciepło odprowadzane jest przez kondukcję i promieniowanie — rdzeń nie topi się), wysoką temperaturę wylotową He (700–1000°C — użyteczną do wodoru, procesów przemysłowych), i mały ślad proliferacyjny (paliwo TRISO jest trudne do przerobu).

Wady: Koszty budowy wyższe niż PWR, skomplikowany system paliwowy (kulek grafitowych), brak dużych instalacji referencyjnych w skali komercyjnej (tylko prototypy: THTR-300 w Niemczech, HTR-PM w Chinach, Fort St. Vrain w USA).

HTR-PM w Chinach (2 moduły po 250 MWt, 210 MWe) osiągnął krytyczność w 2021 roku — jest to pierwsza komercyjna instalacja HTGR w historii. Chiny planują rozwój tej technologii jako część dywersyfikacji floty reaktorów.¹

---

Reaktory chłodzone sodem (SFR) i inne systemy IV generacji

Sześć koncepcji IV generacji (Generation IV International Forum, GIF) wybranych w 2002 roku obejmuje: SFR (Sodium-cooled Fast Reactor), LFR (Lead-cooled Fast Reactor), VHTR, SCWR (Supercritical Water Reactor), MSR (Molten Salt Reactor) i GFR (Gas-cooled Fast Reactor). Każda z nich reprezentuje odmienną kompromis.

SFR (Reaktory chłodzone sodem): Najdojrzalsza technologia spośród IV generacji (BN-800, BN-1200 w Rosji; ASTRID w Francji — projekt zawieszony; CFR-600 w Chinach; Phénix i Superphénix we Francji — zamknięte). Sód ciekły ma znakomite właściwości termiczne (wysoka przewodność, duże ciepło właściwe), ale reaguje gwałtownie z wodą i powietrzem, co wymusza trzeciego obiegu pośredniego (Na pierwotny → Na wtórny → obieg parowy). Ponadto sód aktywuje się neutronami tworząc radioaktywny Na-24 (T₁/₂ = 15 h), co komplikuje obsługę i inspekcje.

LFR (Reaktory chłodzone ołowiem lub stopem ołów-bizmut): Ołów lub stop Pb-Bi (eutektyczny) jako chłodziwo — nie reaguje z wodą, doskonała właściwości termodynamiczne, naturalny konwekcja bez pomp. Wada: temperatura topnienia stopu Pb-Bi to ~125°C, a ołów ~327°C — reaktor musi być zawsze gorący. Ołów pochłania też neutrony (nieznacznie), a stop Pb-Bi wytwarza Po-210 — silnie alfa-aktywny. Rosyjski program okrętowy (reaktory alfa, o których wiemy ze wspomnień Sacharowa) używał stop Pb-Bi z powodzeniem przez dekady.

MSR (Reaktory na stopionych solach): Paliwo jest rozpuszczone w stopionych solach fluorkowych (np. FLiBe: LiF-BeF₂ lub FLiNaK: LiF-NaF-KF) cyrkulujących przez rdzeń — rdzeń nie zawiera stałego paliwa i nie potrzebuje konwencjonalnych zestawów paliwowych. Eliminuje problemy z formą ciała stałego paliwa (pęcznienie, gazy rozszczepienia), umożliwia ciągłe doczyszczanie soli od produktów rozszczepienia i potencjalnie łatwą transmutację aktynowców mniejszych. Wady: korozja soli fluorków na materiały konstrukcyjne jest ekstremalnym wyzwaniem (Hastelloy N), brak rutynowej komercyjnej instalacji (tylko MSRE w Oak Ridge 1965–1969). Projekt Terrestrial Energy (Kanada), Moltex, Kairos Power (USA) aktywnie rozwijają komercyjne koncepcje MSR.¹

---

Paliwa tolerancyjne na wypadki (Accident Tolerant Fuels, ATF)

Katastrofa w Fukushimie Daiichi (2011) dramatycznie przyspieszyła prace nad nowymi generacjami materiałów paliwowych, bardziej odpornych na scenariusze SBO (Station Black-Out — zanik zasilania) i utraty chłodzenia. Tradycyjne koszulki z Zircaloy-4 lub Zircaloy-2 reagują z parą wodną w temperaturze powyżej ~1 200°C:

Zr + 2H₂O → ZrO₂ + 2H₂ + ~580 kJ/mol Zr

Ta egzotermiczna reakcja, przy wystarczającej ilości pary i brak usunięcia wodoru, prowadzi do wybuchu wodoru. Właśnie taki wybuch uszkodził obudowy reaktorów nr 1, 3 i 4 w Fukushimie.

Alternatywne materiały koszulek ATF:

• FeCrAl (stal ferrytyczna z chromem i aluminium): Tworzy ochronną warstwę Al₂O₃, która jest znacznie bardziej odporna na utlenianie parą niż ZrO₂ ze zirkonu. Temperatura utleniania: >1 500°C. Wada: większy przekrój czynny na absorpcję neutronów — wymaga wyższego wzbogacenia paliwa lub modyfikacji bilansu neutronowego.
• SiC/SiC Composite: Koszulki z kompozytu włókien węglika krzemu. Odporność termiczna >1 700°C, mały przekrój absorpcji. Wada: kruchość mechaniczna, trudne spawanie, problem z hermetyzacją gazu szlachetnego.
• Cr-coated Zircaloy: Prostsze podejście — zachowanie rdzenia Zr, ale pokrycie chromem jako warstwą ochronną. Chrom tworzy Cr₂O₃ zamiast ZrO₂, co opóźnia reakcję z parą o setki stopni i daje operatorom więcej czasu na interwencję.

ATF jest aktywnie wdrażane przez dostawców paliwa (Westinghouse, Framatome, GNF) i licencjonowane przez NRC USA oraz regulatorów europejskich. Pierwsze komercyjne ładunki ATF weszły do reaktorów PWR w USA ok. 2019–2021 roku w trybie lead test assemblies (LTA).¹

---

Trzy przykłady numeryczne

Przykład 1: Sprawność cieplna i strata do skraplacza

Blok PWR o mocy cieplnej P_th = 3 300 MWt i sprawności elektrycznej η = 33%.

Moc elektryczna: P_el = η × P_th = 0,33 × 3 300 = 1 089 MWe

Strata do środowiska (skraplacz lub chłodnia): P_odp = P_th − P_el = 3 300 − 1 089 = 2 211 MWt

Przy wodzie chłodzącej (ΔT = 10°C) wymagany przepływ: Q = P_odp / (c_w × ΔT) = 2 211 × 10⁶ / (4 182 × 10) ≈ 52 900 kg/s = 52,9 m³/s.

To ogromna ilość wody — odpowiednik małej rzeki. Stąd elektrownie jądrowe są lokalizowane nad dużymi rzekami lub brzegiem morza, albo wyposażane w wieże chłodnicze, których charakterystyczne pióropusze pary są wizualnym symbolem elektrowni.

Przykład 2: Przeliczenie wzbogacenia na bilans neutronowy

Dlaczego PWR wymaga wzbogacenia, a PHWR (CANDU) nie?

W prostym modelu: reaktor osiąga krytyczność, gdy η × ε × p × f × Pf ≥ 1 (równanie 6-czynnikowe). Kluczowym parametrem jest f — udział neutronów absorbowanych przez paliwo (vs. moderator, koszulki, chłodziwo, struktury).

W lekkowodnym reaktorze (H₂O jako moderator): H₂O ma znaczny przekrój czynny na absorpcję neutronów (~0,66 b na atom H). Na jeden neutron wchłoniętych przez paliwo, ok. 0,8–0,9 neutrony absorbuje woda. Oznacza to, że krytyczność na uranie naturalnym (0,71% U-235) jest praktycznie nieosiągalna — η uranu naturalnego w widmie termicznym jest zbyt małe (~1,3), by pokryć straty.

W ciężkowodnym reaktorze (D₂O): D₂O pochłania neutrony 650 razy słabiej niż H₂O (przekrój czynny D ≈ 0,001 b). To dramatycznie poprawia bilans neutronowy — na jeden neutron wchłoniętych przez paliwo, D₂O pochłania <0,05. Uran naturalny + D₂O = krytyczność osiągalna w rozsądnej geometrii. CANDU pracuje na uranie naturalnym dzięki tej właśnie różnicy.¹

Przykład 3: Czas przebywania w strefie aktywnej i burnup

W rdzeniu PWR, zestaw paliwowy przebywa typowo 3–4 cykle po 12–18 miesięcy każdy. Przy mocy rdzenia 3 300 MWt i masie wsadu ~90 tHM:

Burnup na koniec cyklu ≈ (P_th × t_cykl) / m_wsad = (3 300 × 10³ kW × 365 × 24 h) / (90 × 10⁶ g / 1000) ≈ 3 300 000 × 8760 / 90000 ≈ 321 GWd/tHM?

To błąd — przeliczmy prawidłowo: P_th = 3 300 MWt = 3 300 000 kWt. Masa wsadu ≈ 90 tHM. Burnup/rok = (3 300 000 kWt × 8760 h/rok) / (90 tHM × 10⁶ kWt·h/GWt·h) ≈ 3 300 × 8760 / (90 × 10³) ≈ 321 GWt·h/tHM × 1/24 ≈ 13 GWd/tHM rocznie. Po 3 cyklach (4,5 roku): burnup ≈ 45–50 GWd/tHM — typowa wartość dla nowoczesnych paliw PWR, zgodna z danymi przemysłowymi.

---

Perspektywa polska: planowana flota i wybory typologiczne

Polska planuje budowę pierwszej elektrowni jądrowej, a wybory dokonywane przez PAE (Polskie Elektrownie Jądrowe) oraz politykę rządu wskazują na technologie lekkowodne jako główną ścieżkę:

AP1000 (Westinghouse): PWR trzeciej generacji z rozbudowanymi systemami bezpieczeństwa pasywnymi. Budowany w USA, Chinach, Bułgarii. Polska umowa ramowa z Westinghouse z 2022 roku dla lokalizacji Lubiatowo-Kopalino.

APR1400 (KEPCO): Koreański PWR, budowany w ZEA (Barakah), planowany w Czechach i rozważany w Polsce dla lokalizacji Pątnów.

EPR (EDF/Framatome): Francuski reaktor PWR 1 650 MWe, pierwsze bloki w Olkiluoto (Finlandia), Flamanville (Francja), Hinkley Point C (Wielka Brytania). Rozważany przez Orlen Synthos Green Energy dla dużych bloków.

Dodatkowo rozważane są małe reaktory modułowe (SMR) różnych typów (NuScale US-AP600, BWRX-300, Kairos KPFHR) dla mniejszych lokalizacji i przemysłu. Decyzja o technologii SMR jest kwestią otwartą.

Z punktu widzenia klasyfikacji reaktorów wybór Polski sytuuje się w nurcie dominującym na świecie: PWR + lekka woda + obieg dwu/trzy-obiegowy + paliwo niskowzbogacone UO₂. To bezpieczny, sprawdzony wybór o ugruntowanej bazie przemysłowej i regulacyjnej.¹

---

Pytania otwarte

Czy MSR może stać się technologią komercyjną w XXI wieku? Stopione sole dają wyjątkowe możliwości termodynamiczne i paliwowe, ale korozja i brak rutynowych dużych instalacji są barierami. Kilka spółek (Terrestrial Energy, Kairos, Moltex) deklaruje konkrety harmonogramy.

Czy wyższe burnup obniżają koszty cyklu paliwowego? Wzrost burnupu z 45 do 60 GWd/tHM zmniejsza ilość wymaganego paliwa (mniej zestawów paliwowych na cykl, mniejsze koszty przerobu lub składowania), ale wymaga lepszych koszulek (M5, Zircaloy-4 zamiast Zircaloy-2) i zmian projektowania elementów. Ekonomia jest korzystna, ale zmiany regulacyjne i kwalifikacja nowych materiałów paliwowych są procesem kilkuletnim. Dla reaktorów ATF z koszulkami FeCrAl wzrost burnupu powyżej 60 GWd/tHM jest jednym z kluczowych celów na lata 2025–2035.

Jaki jest optymalny mix SMR + Large Reactor dla systemu elektroenergetycznego? Duże bloki (1 000–1 700 MWe) mają lepszą ekonomię skali, ale trudniejsze finansowanie i wymagają silnej sieci do absorpcji mocy. SMR są łatwiejsze do finansowania i bardziej elastyczne operacyjnie — mogą pracować jako „podążające za obciążeniem" (load following) zamiast wyłącznie jako baza. Dla polskiego systemu elektroenergetycznego (ok. 25 GW szczytowe zapotrzebowanie) mix 2–3 dużych bloków + kilka SMR byłby prawdopodobnie optymalny, zapewniając dywersyfikację technologiczną i lepszą integrację z OZE.

---

Podsumowanie dydaktyczne

Dla doktoranta analizującego technologię reaktorów jądrowych kluczowe wnioski z tej systematyki są następujące:

1. Klasyfikacja reaktorów to mapa decyzji projektowych: Każdy skrót (PWR, BWR, PHWR, RBMK, HTGR, SFR) koduje kompromis między bilansem neutronowym, termohydrauliką, bezpieczeństwem i możliwościami przemysłowymi.
2. Moderator + chłodziwo = rdzeń decyzji fizycznych: Wybór moderatora wymusza widmo neutronów (termiczne/prędkie), a to wymusza wymagania na wzbogacenie paliwa. Chłodziwo determinuje temperaturę i liczbę obiegów.
3. Współczynniki reaktywności (Doppler, void, temperatura moderatora) są fundamentem bezpieczeństwa — reaktor z ujemnymi współczynnikami ma samoregulację, z dodatnimi — potencjał niestabilności.
4. HTGR i SFR reprezentują przyszłe ścieżki: HTGR dla wysokich temperatur procesowych i bezpieczeństwa pasywnego, SFR dla zamkniętego cyklu paliwowego i bred plutonu.
5. Polska wybiera PWR: Decyzja jest technicznie konserwatywna, ale uzasadniona dojrzałością technologii, dostępnością przemysłowej bazy i łatwością finansowania.
6. Burnup i ekonomia cyklu paliwowego są zoptymalizowane przez wybór rodzaju reaktora: CANDU na uranie naturalnym bez wzbogacania, PWR z recyklem MOX, SFR w pełnym cyklu zamkniętym.¹
7. ATF (Accident Tolerant Fuels) to nowa generacja materiałów paliwowych i koszulek rozwijana po Fukushimie — kluczowy element poprawy bezpieczeństwa reaktorów III i IV generacji bez zmiany zasadniczej koncepcji reaktora. Chrom-coated Zircaloy i FeCrAl koszulki zwiększają czas do początku oksydacji o setki stopni Celsjusza.
8. ATWS i współczynniki reaktywności są wymogiem bezpieczeństwa dla każdego reaktora komercyjnego — ujemny MTC i Doppler FTC muszą zapewniać samoregulację bez pomocy prętów kontrolnych we wszystkich warunkach normalnej pracy. Jest to fundamentalna różnica między reaktorami III+ generacji a historycznym projektem RBMK.

Dodatkowe materiały multimedialne

Najkrótsze podsumowanie jest więc takie: reaktory energetyczne różnią się nie jednym parametrem, lecz całym pakietem powiązanych decyzji. Moderator decyduje o widmie neutronów, chłodziwo o termohydraulice, konstrukcja zbiornikowa lub kanałowa o architekturze ciśnieniowej, a liczba obiegów o tym, jak daleko od rdzenia da się odsunąć produkcję pary. Dlatego klasyfikacja reaktorów nie jest szkolnym porządkiem, tylko skrótem do realnej logiki projektowania.

Powiązane kalkulatory i narzędzia

• k_eff — pokazuje, jak geometria, moderator i straty neutronów wpływają na krytyczność układu.
• Hodowla plutonu — przelicza przemianę materiału płodnego w pluton i sens reaktorów powielających.
• Model 3D: reaktor PWR — pokazuje przekrój rdzenia i podstawową geometrię układu PWR.
• Model 3D: element paliwowy — pokazuje geometrię pręta paliwowego i fragmentu pęczka PWR.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno mieć formę bezpiecznego modelu hydraulicznego. Należy zbudować na stole trzy przezroczyste układy z węży i zbiorników: model jednoobiegowy, dwuobiegowy i trzyobiegowy. Jako medium robocze wystarczy woda, a jako znaczniki przepływu można użyć barwnika spożywczego. Celem nie jest odtworzenie temperatur ani ciśnień reaktora, lecz pokazanie różnicy funkcjonalnej:

1. w układzie jednoobiegowym to samo medium krąży od „rdzenia” do „turbiny” i z powrotem,
2. w układzie dwuobiegowym ciepło przechodzi przez pośredni wymiennik,
3. w układzie trzyobiegowym widać dodatkowy bufor między trudnym medium pierwotnym a częścią parową,
4. należy narysować, które odcinki byłyby w realnym obiekcie objęte wyższym reżimem radiologicznym,
5. trzeba opisać, co zyskujemy i co komplikujemy, dodając kolejny obieg.

Takie ćwiczenie daje praktyczny odpowiednik najważniejszego rozróżnienia między BWR, PWR i szybkim reaktorem z obiegiem pośrednim, ale bez wchodzenia w jakąkolwiek niebezpieczną technikę jądrową.

Drugie ćwiczenie powinno być ćwiczeniem przeliczeniowym. Należy przyjąć blok o mocy cieplnej 3000 MWt i sprawności elektrycznej 33%, a następnie:

1. policzyć moc elektryczną bloku,
2. oszacować, ile ciepła trzeba odprowadzić do skraplacza lub chłodni,
3. porównać, jak zmieni się wynik przy sprawności 36% i 40%,
4. wskazać, dlaczego wzrost temperatury i sprawności nie jest darmowy materiałowo,
5. odnieść to do wyboru chłodziwa, ciśnienia i liczby obiegów.

W ten sposób ćwiczenie łączy prostą termodynamikę z logiką projektową: pokazuje, że typ reaktora nie jest tylko „etykietą jądrową”, lecz wpływa na cały bilans cieplny elektrowni.
