Wielkości dozymetryczne: dawka pochłonięta, równoważna, efektywna i operacyjna

Streszczenie

Gy i Sv bywają w mowie potocznej wrzucane do jednego worka jako „dawka promieniowania”. To błąd. Gy mówi o energii zdeponowanej w masie, a Sv pojawia się dopiero wtedy, gdy tę energię ważymy rodzajem promieniowania, narządem, celem ochrony radiologicznej albo wielkością operacyjną używaną przez dozymetr.¹

Ten artykuł porządkuje cztery poziomy: dawkę pochłoniętą, dawkę równoważną, dawkę efektywną i wielkości operacyjne. Celem jest pokazanie, kiedy można wykonać proste przeliczenie jednostek, a kiedy potrzebny jest model promieniowania, tkanki, geometrii i drogi narażenia.

Rozszerzenie tematu

Dlaczego jedna „dawka” nie wystarcza

Najprostszy detektor może powiedzieć, że w materiale zdeponowano pewną energię. Organizm nie jest jednak jednorodnym materiałem, a promieniowanie nie jest jednego rodzaju. Taka sama energia pochłonięta w skórze i w szpiku nie ma tego samego znaczenia ochronnego. Taka sama dawka pochłonięta od fotonów gamma i od cząstek alfa nie ma tego samego skutku biologicznego.

Dlatego system ochrony radiologicznej używa kilku warstw pojęć. Fizyk zaczyna od energii i masy. Dozymetrysta pyta o rodzaj promieniowania i narząd. Ochrona radiologiczna potrzebuje jednej wielkości do planowania i porównywania narażeń. Aparatura terenowa potrzebuje z kolei wielkości mierzalnej, bo dawki efektywnej nie da się wprost odczytać z detektora zawieszonego na ścianie.

Te warstwy nie są ozdobą. Chronią przed błędami o rzędy wielkości. Jeżeli kalkulator przyjmuje mGy od cząstek alfa i bez pytania pokazuje mSv, musi wiedzieć, jaki współczynnik wagowy zastosować. Jeżeli pokazuje dawkę efektywną, musi wiedzieć, czy chodzi o całe ciało, narząd, pole zewnętrzne, wniknięcie radionuklidu czy wielkość operacyjną dozymetru.

Dawka pochłonięta D

Dawka pochłonięta D jest podstawową wielkością fizyczną. Definiuje się ją jako energię przekazaną materii podzieloną przez masę tej materii:

D = d epsilon / dm.

Jednostką SI jest J/kg, ze specjalną nazwą gray (Gy). Stara jednostka rad spełnia zależność:

1 rad = 0,01 Gy.¹

1 Gy oznacza, że w 1 kg materii zdeponowano 1 J energii. To brzmi jak mało energii mechanicznie, ale na poziomie komórek i wiązań chemicznych jest to ogromna liczba zdarzeń jonizacyjnych.

Dawka pochłonięta jest właściwym punktem wyjścia, gdy interesuje nas energia w konkretnym materiale albo narządzie. Jest też konieczna przy dużych dawkach i reakcjach tkankowych. Jeżeli pytamy o oparzenie radiacyjne, uszkodzenie skóry, soczewkę oka albo ostrą ekspozycję konkretnego narządu, sama dawka efektywna nie wystarczy.

Kerma i dawka

Dla promieniowania pośrednio jonizującego, takiego jak fotony albo neutrony, często pojawia się kerma. Kerma opisuje energię przekazaną przez promieniowanie neutralne cząstkom naładowanym w materiale. Ma tę samą jednostkę co dawka pochłonięta, czyli Gy, ale nie jest identyczna z dawką w każdym punkcie.¹

W uproszczeniu: foton gamma może przekazać energię elektronowi, a elektron dopiero potem zdeponuje tę energię w pewnym zasięgu. Gdy zachodzi równowaga cząstek naładowanych, kerma i dawka pochłonięta mogą być bliskie. Gdy geometria, energia albo granice materiałów są istotne, różnica ma znaczenie.

Dla kalkulatorów serwisu praktyczny wniosek jest prosty: modele osłon i mocy dawki gamma często pracują na wielkościach polowych, kermie albo przybliżeniach dawki w powietrzu. Nie należy automatycznie utożsamiać tego z dawką pochłoniętą w konkretnym narządzie.

Dawka równoważna H_T

Dawka równoważna w narządzie lub tkance T uwzględnia fakt, że różne rodzaje promieniowania o tej samej dawce pochłoniętej mogą mieć różną skuteczność biologiczną. Definicja ma postać:

H_T = suma_R w_R * D_T,R,

gdzie D_T,R jest dawką pochłoniętą w tkance T od promieniowania rodzaju R, a w_R jest współczynnikiem wagowym promieniowania.¹

Jednostką dawki równoważnej jest Sv. Stara jednostka rem spełnia:

1 rem = 0,01 Sv.

Typowe wartości w_R pokazują sens tej konstrukcji. Fotony gamma, promieniowanie X, elektrony i beta mają zwykle w_R = 1. Cząstki alfa i ciężkie jony mają dużo większy współczynnik, w systemie ICRP 103 przyjmowany jako 20. Neutrony są szczególne, bo ich współczynnik zależy od energii; dlatego w kodzie kalkulatorów serwisu neutrony nie mają jednej stałej, lecz wymagają osobnej funkcji zależnej od energii.²

Jeżeli fotony gamma zdeponują w narządzie 10 mGy, dawka równoważna wynosi w przybliżeniu 10 mSv, bo w_R = 1. Jeżeli cząstki alfa zdeponują w tym samym narządzie 10 mGy, dawka równoważna wynosi 200 mSv, bo w_R = 20. To nie jest przeliczenie jednostek. To zastosowanie modelu biologicznej skuteczności promieniowania.

Dawka efektywna E

Dawka efektywna idzie o krok dalej. Nie wszystkie narządy mają takie samo znaczenie dla ryzyka stochastycznego, więc dawki równoważne w narządach waży się współczynnikami tkankowymi w_T:

E = suma_T w_T * H_T.

Jednostką również jest Sv. Dawka efektywna jest wielkością ochrony radiologicznej, używaną do planowania, optymalizacji i porównywania narażeń, zwłaszcza przy małych dawkach i skutkach stochastycznych. Nie jest dokładną indywidualną prognozą zdrowotną konkretnej osoby.¹

Dokument o wielkościach dozymetrycznych podkreśla, że dawka efektywna nie jest właściwa do oceny reakcji tkankowych. W takich sytuacjach trzeba oszacować dawkę pochłoniętą w narządzie i użyć odpowiednich modeli względnej skuteczności biologicznej.¹ Innymi słowy: E jest świetna do ochrony radiologicznej populacyjnej i planistycznej, ale nie zastępuje dozymetrii klinicznej narządu.

Dawka efektywna a osoba referencyjna

Dawka efektywna jest oparta na osobie referencyjnej. ICRP 119 przypomina, że effective dose charakteryzuje ekspozycję w sposób niezależny od indywidualnych parametrów ciała, takich jak płeć, anatomia, fizjologia czy rasa, przez użycie modeli i uśrednień referencyjnych.³ To daje szeroką stosowalność w ochronie radiologicznej, ale jest ceną za utratę indywidualności.

Jeżeli kalkulator pokazuje 0,2 mSv dawki efektywnej, to nie znaczy, że zna prawdziwą dawkę w każdym narządzie konkretnej osoby. Oznacza, że według przyjętego modelu referencyjnego narażenie odpowiada takiej wielkości ochronnej. To jest wystarczające do porównywania scenariuszy i oceny skali, ale nie jest medycznym opisem jednostkowego przypadku.

Dawka skumulowana po wniknięciu

Gdy radionuklid trafia do organizmu, dawka nie kończy się w chwili spożycia albo wdechu. Izotop może pozostać w organizmie, przemieszczać się między narządami, rozpadać się fizycznie i być wydalany biologicznie. Dlatego stosuje się committed equivalent dose i committed effective dose, czyli dawki skumulowane po wniknięciu.

ICRP 119 definiuje te wielkości z czasem integracji 50 lat dla dorosłych i do wieku 70 lat dla dzieci.³ To wyjaśnia, dlaczego współczynnik Sv/Bq dla wniknięcia radionuklidu nie jest chwilową mocą dawki. Jest wynikiem zintegrowanym w czasie po wniknięciu.

Wzór używany w kalkulatorach wygląda prosto:

E_50 = I * e,

gdzie I to przyjęta aktywność w Bq, a e to współczynnik dawki w Sv/Bq. Cała złożoność biokinetyki, promieniowania i wag tkanek jest ukryta w e, dlatego trzeba pilnować, dla jakiej drogi, wieku i formy chemicznej wybrano współczynnik.³

Wielkości operacyjne

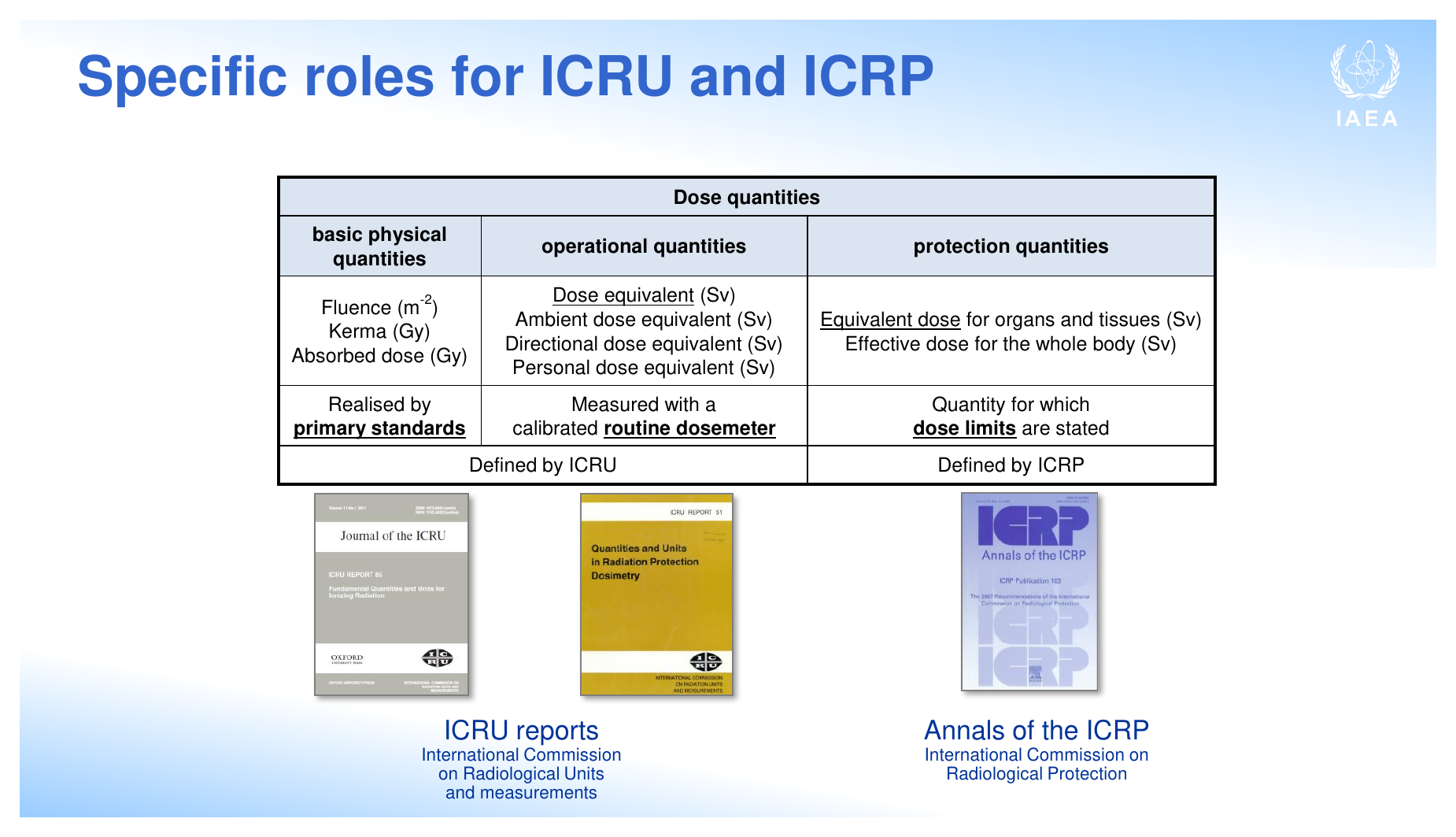

Wielkości ochronne, takie jak dawka równoważna i efektywna, nie są bezpośrednio mierzalne. Nie można postawić miernika w polu promieniowania i bez modelu odczytać E dla osoby referencyjnej. Dlatego wprowadzono wielkości operacyjne, używane do monitoringu zewnętrznego i kalibracji dozymetrów.¹

Do takich wielkości należą m.in.:

• ambient dose equivalent H*(10) dla monitoringu obszarowego,
• directional dose equivalent H'(d, Omega) dla pól kierunkowych,
• personal dose equivalent H_p(d) dla dozymetrów osobistych.

Liczba w nawiasie oznacza głębokość w tkance lub fantomie, na przykład 10 mm dla oceny narażenia głębokiego i 0,07 mm dla skóry. Celem wielkości operacyjnych jest praktyczny, zachowawczy pomost między mierzalnym polem promieniowania a wielkościami ochronnymi.

To tłumaczy, dlaczego dozymetr osobisty często raportuje H_p(10) w mSv. Nie jest to bezpośredni pomiar dawki efektywnej, ale wielkość operacyjna zaprojektowana tak, aby była użyteczna i z reguły nie zaniżała istotnych narażeń w typowych warunkach.¹

Moc dawki i dawka

Moc dawki to dawka na jednostkę czasu, na przykład µSv/h. Dawka skumulowana to całka z mocy dawki po czasie:

D_total = integral dose_rate(t) dt.

Jeżeli moc dawki jest stała, wystarczy:

D_total = dose_rate * time.

Kalkulator dawki personelu w serwisie używa właśnie tej intuicji: czas, odległość, osłony i podział pracy zamieniają pole dawki na wkład dawki zadania.⁴ Trzeba jednak pamiętać, że µSv/h z miernika jest zwykle wielkością operacyjną lub przybliżeniem mocy dawki w określonej geometrii, a nie pełnym opisem dawki w każdym narządzie.

Dawka zewnętrzna i wewnętrzna

Dawka zewnętrzna pochodzi od promieniowania emitowanego poza ciałem. Przykładem jest źródło gamma, skażony grunt, promieniowanie kosmiczne albo pole neutronowe. W obliczeniach pojawiają się wtedy odległość, osłony, geometria, energia promieniowania, czas i wielkości operacyjne.

Dawka wewnętrzna pochodzi od radionuklidu, który został wchłonięty do organizmu. W obliczeniach pojawiają się droga wniknięcia, biokinetyka, półokresy, narządy docelowe i współczynniki Sv/Bq. To jest świat ICRP 119 i podobnych tablic.³

Te dwa światy można sumować dopiero wtedy, gdy sprowadzimy je do tej samej wielkości ochronnej i tego samego okresu oceny. Nie wolno mieszać aktywności w Bq, mocy dawki w µSv/h, dawki pochłoniętej w Gy i dawki skumulowanej w Sv bez jawnego modelu łączącego.

Proste przeliczenia jednostek

Niektóre przeliczenia są czysto jednostkowe:

• 1 Gy = 1000 mGy,
• 1 rad = 0,01 Gy,
• 1 Sv = 1000 mSv,
• 1 rem = 0,01 Sv,
• 1 mrem = 0,01 mSv,
• 1 Bq = 1 rozpad/s.

Inne przeliczenia nie są jednostkowe:

• Gy -> Sv wymaga w_R i informacji o rodzaju promieniowania,
• Sv/Bq -> mSv wymaga przyjętej aktywności i drogi narażenia,
• Bq/m2 -> mSv wymaga modelu depozycji, geometrii, czasu i drogi narażenia,
• µSv/h -> mSv wymaga czasu ekspozycji i założenia o stabilności pola.

Ta różnica powinna być widoczna w każdym kalkulatorze. Program może automatycznie przeliczyć rem na mSv, ale nie powinien bez pytania przeliczać mGy alfa na mSv, jeżeli nie wie, że chodzi o cząstki alfa i jaki narząd otrzymał dawkę.

Przykład: gamma i alfa

Załóżmy, że narząd otrzymuje 5 mGy od fotonów gamma. Dla fotonów w_R = 1, więc:

H_T = 1 * 5 mGy = 5 mSv.

Jeżeli ten sam narząd otrzymuje 5 mGy od cząstek alfa, przy w_R = 20:

H_T = 20 * 5 mGy = 100 mSv.

Fizycznie energia zdeponowana na kilogram jest taka sama. Ochronnie wynik w Sv jest inny, bo cząstki alfa mają znacznie większą skuteczność biologiczną na małej drodze. Ten przykład dobrze pokazuje, dlaczego jednostka Sv nie jest tylko inną nazwą dla Gy.

Przykład: dawka efektywna

Załóżmy, że dwa narządy otrzymały dawki równoważne:

H_A = 10 mSv,

H_B = 10 mSv.

Jeżeli ich współczynniki tkankowe są różne, na przykład w_A = 0,12 i w_B = 0,01, wkłady do dawki efektywnej są:

E_A = 0,12 * 10 mSv = 1,2 mSv,

E_B = 0,01 * 10 mSv = 0,1 mSv.

Ta sama dawka równoważna w różnych tkankach nie musi dawać takiego samego wkładu do dawki efektywnej. To nie znaczy, że narząd o mniejszym w_T jest „nieważny” medycznie. Znaczy tylko, że w systemie ochrony radiologicznej jego wkład do uśrednionego ryzyka stochastycznego jest mniejszy.

Jak czytać kalkulatory serwisu

W kalkulatorach serwisu pojawiają się różne warstwy dozymetrii. Dawka - aktywność - odległość liczy uproszczoną dawkę od źródła gamma przez stałe gamma, odległość i geometrię.⁴ Osłona radiologiczna liczy tłumienie gamma i build-up.⁴ Modele środowiskowe liczą depozycję, pióropusz, inhalację, spożycie i dawki od ścieżek pokarmowych.^3,4

Wyniki trzeba czytać przez pytanie: jaka wielkość jest liczona? Czy to moc dawki zewnętrznej, dawka zadaniowa, dawka skumulowana po wniknięciu, dawka od depozycji gruntu, czy dydaktyczne porównanie z limitami? Samo mSv w wyniku nie wystarczy. Trzeba znać definicję.

Najkrótsze podsumowanie: Gy mierzy energię w masie, Sv mierzy wielkość ochronną po zastosowaniu wag lub operacyjnych definicji, a kalkulator dawki jest poprawny tylko wtedy, gdy jawnie mówi, którą warstwę dozymetrii liczy.

Tabela współczynników wagowych promieniowania wR (ICRP 103)

ICRP 103 (2007) zdefiniowało współczynniki wR jako funkcję energii lub rodzaju promieniowania. Wartości są uśrednionymi „udziałami" biologicznej skuteczności na deponowaną dawkę pochłoniętą:

Rodzaj promieniowania	Zakres energii	wR
Fotony gamma, X	Wszystkie energie	1
Elektrony, beta, miony	Wszystkie energie	1
Protony, piony naładowane	> 2 MeV	2
Neutrony	< 1 MeV	2,5 + 18,2 × exp(−(ln E)²/6)
Neutrony	1–50 MeV	5,0 + 17,0 × exp(−(ln(2E))²/6)
Neutrony	> 50 MeV	2,5 + 3,25 × exp(−(ln(0,04E))²/6)
Cząstki alfa	—	20
Jony ciężkie	—	20

Dla neutronów wR jest funkcją ciągłą energii. Maksimum wynosi ~20 przy ~0,5–1 MeV — prędkie neutrony mają najwyższy wR ze względu na wysoki LET protonów odrzutu.

Porównanie z ICRP 60: ICRP 60 (1991) używało uproszczonej funkcji krokowej dla neutronów. ICRP 103 zastąpiło ją ciągłą funkcją dla lepszego odwzorowania danych radiobiologicznych. Zmiana miała wpływ głównie na zakres 10–100 keV (wR poszło w górę) i >20 MeV (wR poszło w dół).

Tabela współczynników wagowych tkanek wT (ICRP 103)

Współczynniki wT sumują się do 1,0 (dla obu płci). Wartości odzwierciedlają względne ryzyko śmiertelnego raka lub ciężkiej dziedzicznej choroby na jednostkę dawki równoważnej:

Tkanka/narząd	wT (ICRP 103)	wT (ICRP 60)
Szpik kostny czerwony	0,12	0,12
Okrężnica	0,12	0,12
Płuca	0,12	0,12
Żołądek	0,12	0,12
Piersi	0,12	0,05
Gonady	0,08	0,20
Pęcherz moczowy	0,04	0,05
Przełyk	0,04	0,05
Wątroba	0,04	0,05
Tarczyca	0,04	0,05
Kości	0,01	0,01
Skóra	0,01	0,01
Soczewka oka	0,01	—
Mózg	0,01	—
Gruczoły ślinowe	0,01	—
Pozostałe tkanki	0,12	0,05

Kluczowe zmiany ICRP 103 vs 60: Gonady zostały znacznie zredukowane (0,20 → 0,08) po nowych danych o ryzyku genetycznym. Piersi wzrosły (0,05 → 0,12) po epidemiologicznych danych z Hiroshimy/Nagasaki. Dodano mózg, soczewkę i gruczoły ślinowe, co odzwierciedla nowe dane epidemiologiczne.

Limity dawek w Polsce i UE

Polska implementuje wymagania Dyrektywy Rady 2013/59/Euratom przez Prawo Atomowe (Ustawa z dn. 29 listopada 2000 r., ostatnia zmiana 2022). Limity dawek efektywnych i równoważnych:

Pracownicy narażeni zawodowo:

• Dawka efektywna: 20 mSv/rok (uśredniona przez 5 lat, max 50 mSv w jednym roku)
• Dawka równoważna skóry: 500 mSv/rok
• Dawka równoważna kończyn: 500 mSv/rok
• Dawka równoważna soczewki oka: 20 mSv/rok (od 2018, obniżone z 150 mSv)
• Kobiety w ciąży: 1 mSv przez pozostały czas ciąży (po stwierdzeniu ciąży)

Osoby z ogółu ludności (społeczeństwo):

• Dawka efektywna: 1 mSv/rok (od instalacji jądrowych i radiologicznych)
• Dawka równoważna skóry: 50 mSv/rok
• Dawka równoważna soczewki oka: 15 mSv/rok

Limity a tło naturalne: Naturalne tło promieniowania w Polsce: ~2–4 mSv/rok (radionuklidy naturalne + kosmiczne). Limity dla pracowników (20 mSv) i społeczeństwa (1 mSv) dotyczą tylko narażeń od instalacji i działalności, nie tła naturalnego. Medycyna nuklearna i radiologia diagnostyczna są regulowane osobno.

Soczewka oka — zmiana limitu: W 2018 roku PAA (za Dyrektywą Euratom) obniżyła limit dawki równoważnej dla soczewki oka z 150 mSv/rok do 20 mSv/rok. To odpowiedź na nowe dane ICRP o progu indukcji zaćmy przy niższych dawkach (~0,5 Gy). Zmiana dotknęła radiologów, chirurgów interwencyjnych i pracowników z wysokim narażeniem oczu.

Radiobiologiczne podstawy wag — LET i RBE

LET (Linear Energy Transfer): Energia deponowana przez naładowaną cząstkę na jednostkę drogi:
LET = −dE/dx [keV/µm].

Cząstki alfa (LET ~80–200 keV/µm) deponują energię gęsto na bardzo krótkiej drodze — każdy nanometr DNA może dostać wiele trafień. Elektrony i fotony (LET ~0,2 keV/µm) deponują energię rzadko — uszkodzenia DNA są bardziej izolowane i naprawialne.

RBE (Relative Biological Effectiveness): Eksperymentalna miara skuteczności biologicznej:
RBE = dawka referencyjna (Ko-60 gamma) / dawka badanego promieniowania dla tego samego efektu.

Dla cząstek alfa: RBE zmierzane eksperymentalnie = 10–20 dla komórkowego przeżycia in vitro, ~10 dla indukowania nowotworów in vivo. ICRP 103 ustanowiło wR = 20 jako zachowawczą górną wartość.

wR ≠ RBE: Ważna uwaga: wR jest wartością prawną do obliczeń dozymetrycznych, nie precyzyjnym pomiarem biologicznym. Dla wielu skutków biologicznych (np. uszkodzenie naczyń krwionośnych, neurologia, oczy) RBE może być inny niż wR. Dlatego ICRP rozróżnia dawkę równoważną (z wR) od RBE-weighted absorbed dose (z precyzyjnym RBE).

Terapia cząstkowa: W protonowej i jonowej terapii nowotworów używa się RBE = 1,1 dla protonów (pragmatyczny konsensus kliniczny) i bardziej złożonych modeli RBE dla jonów węgla (LET-dependent, ~2–5 w centrum Bragga). To różni się od wR = 2 dla protonów — ponieważ wR jest konserwatywny dla małych dawek ochrony radiologicznej, nie optymalny dla dozymetrii klinicznej.

Praktyczne przyrządy dozymetryczne

Dozymetry osobiste i przyrządy monitorujące mierzą wielkości operacyjne:

TLD (Thermoluminescent Dosimeter): Kryształ LiF lub CaF₂:Mn ogrzewany po ekspozycji emituje światło proporcjonalne do zdeponowanej dawki. Mierzą Hp(10) lub Hp(0,07). Używane jako dozymetry osobiste przy pracy z promieniowaniem X i gamma. Odczyt: raz na miesiąc. Czułość: ~0,01 mSv.

OSL (Optically Stimulated Luminescence): Detektor Al₂O₃:C stymulowany laserem. Podobne zasady jak TLD, możliwość odczytu częściowego bez niszczenia sygnału. Coraz szerzej stosowane zamiast TLD.

Dawkomierz filmowy: Historyczna metoda — film fotograficzny w kasecie z filtrami. Przetwarzanie w ciemni, zaczernienie proporcjonalne do dawki. Wychodzi z użycia, zastępowany przez TLD/OSL.

Elektroniczne dozymetry osobiste (EPD): Bezpośredni odczyt dawki w czasie rzeczywistym. Alarm przy przekroczeniu progów. Stosowane przy pracy w polach o zmiennym natężeniu.

Mierniki obszarowe (survey meters): Pokazują moc dawki w µSv/h. Kalibrowane na H*(10). Typy: liczniki GM (Geiger-Müller), komory jonizacyjne (NaI lub HPGe dla spektrometrii).

Komory jonizacyjne: Standardowe przyrządy pomiarowe dla mocy dawki gamma. Zakres: 10 nSv/h – 10 Sv/h. Dokładność ±5–10%. Wymagana kalibracja traceable do SI.

Polska sieć dozymetryczna

W Polsce monitoring dawek osobistych pracowników jest koordynowany przez:

• CLOR (Centralne Laboratorium Ochrony Radiologicznej): Odczyt i archiwizacja dawek TLD/OSL dla pracowników polskich zakładów; rejestr dawek przekazywany do PAA;
• PAA: Centralna baza dawek zawodowych, raportowanie do UE (Dyrektywa BSS);
• WIOŚ (Wojewódzkie Inspektoraty Ochrony Środowiska): Stacje monitoringu mocy dawki gamma (sieć EAR-NET), alarmowanie przy przekroczeniach.

Polska jest połączona z europejską siecią ECURIE (European Community Urgent Radiological Information Exchange) i ARGOS (Accident Reporting and Guidance Operational System) — automatyczne alarmowanie przy incydentach jądrowych w Europie.

Trzy przykłady rachunkowe

Przykład 1 — Dawka efektywna od ekspozycji mieszanej (gamma + alfa wewnętrzna)

Pracownik podczas 1 roku pracy:

• Narażenie zewnętrzne na gamma: 0,8 mSv Hp(10) (z dozymetru)
• Wniknięcie wdechowe Pu-239: szacowane 5 Bq

Dawka efektywna od gamma ≈ E_gamma ≈ 0,8 mSv (przy założeniu Hp(10) ≈ E dla typowej geometrii).

Dawka efektywna od wniknięcia Pu-239:
Współczynnik dawki dla Pu-239 (pył klasy M, ICRP 119): e_inh = 3,1×10⁻⁵ Sv/Bq.
E_Pu = 5 Bq × 3,1×10⁻⁵ Sv/Bq = 1,55×10⁻⁴ Sv = 0,155 mSv.

Dawka efektywna całkowita: E_total = 0,8 + 0,155 = 0,955 mSv/rok.

Porównanie z limitem: 0,955 mSv << 20 mSv (limit pracowniczy). Margines bezpieczeństwa > 20×.

Uwaga: wniknięcie alfa daje 0,155 mSv efektywnej — to mniej niż zewnętrzna gamma, mimo że alpha ma wR = 20. To dlatego, że beta-aktywność Pu-239 jest mała i tylko 5 Bq dostało się do organizmu. Przy większym wniknięciu (np. 1000 Bq) dawka od alfa byłaby dominująca.

Przykład 2 — Przeliczenie limitu w soczewce oka (ICRP 115 update)

Limit soczewki oka dla pracownika: 20 mSv/rok = 20×10⁻³ Sv.

Chirurg kardiolog wykonuje ~400 procedur fluoroskopowych/rok. Przy każdej procedurze otrzymuje szacowaną dawkę na soczewkę ~0,1 mSv (bez osłony).

Suma roczna: 400 × 0,1 = 40 mSv > 20 mSv (limit!).

Korekcja: stosowanie gogli z ołowiem. Gogle o grubości 0,5 mm Pb tłumią promieniowanie X (~80–100 kV) o ~87%. Zredukowana dawka: 40 × (1 − 0,87) = 5,2 mSv < 20 mSv.

Wniosek: bez ochrony oczu chirurg przekracza limit soczewki 2-krotnie. Stary limit (150 mSv) był spełniony bez gogli — nowy limit wymusił zmianę procedur w polskich szpitalach.

Przykład 3 — Dawka efektywna od ekspozycji kosmicznej (lot lotniczy)

Przelot Warszawa–Nowy Jork (trasa polarna, ok. 9 h, wysokość 10–11 km):

• Moc dawki kosmicznej na 10 km: ~3–5 µSv/h (z modelu CARI-6M NOAA lub ICAO dosimetry)
• Przyjmijmy: 4 µSv/h × 9 h = 36 µSv = 0,036 mSv na przelot

Promieniowanie kosmiczne składa się z: protonów (~85%), fotonów, neutronów (w troposferze). Dla H*(10) z miernika: ~4 µSv/h jest Hp(10)-equivalent, w przybliżeniu E ≈ Hp(10) dla geometrii izotropowej.

Pilot wykonujący 900 h/rok lotów: D = 900 × 4 µSv/h = 3600 µSv = 3,6 mSv/rok.
Limit pracowniczy: 20 mSv/rok. Pilot dostaje 3,6/20 = 18% limitu z samego promieniowania kosmicznego.

Przepisy UE (Dyrektywa BSS, Art. 54): Linie lotnicze mają obowiązek monitorowania dawek pilotów i załóg, które mogą przekraczać 1 mSv/rok od promieniowania kosmicznego. W Polsce nadzór sprawuje ULC (Urząd Lotnictwa Cywilnego) i PAA.

Ewolucja systemu ICRP: od ICRP 26 do ICRP 103

ICRP (International Commission on Radiological Protection) wydaje zalecenia od 1928 roku. Obecny system ilościowy zbudowany na dawce efektywnej pochodzi z ICRP 26 (1977):

ICRP 26 (1977): Wprowadzono pojęcie „effective dose equivalent" (H_E) jako sumę ważonych dawek równoważnych. Współczynniki wagowe tkanek (wT) były pierwszą wersją listy. Dawka graniczna: 50 mSv/rok dla pracowników (5 rem/rok).

ICRP 60 (1991): Przemianowano H_E na „effective dose" (E). Zmieniono wT (gonady 0,25 → 0,20, więcej tkanek). Zaktualizowano limity: 20 mSv/rok uśrednione przez 5 lat. Wprowadzono zalecenie ALARA (as low as reasonably achievable).

ICRP 103 (2007): Bieżące zalecenia (implementowane przez Dyrektywę 2013/59/Euratom). Zmiana wT dla gonad (0,20 → 0,08), piersi (0,05 → 0,12). Zmiana formuły wR dla neutronów na ciągłą funkcję energii. Wprowadzono pojęcie „reference person" (mężczyzna + kobieta referencyjna). Wydzielono Annex B z precyzyjnym modelem dawki tkankowej.

ICRP 118 (2012) — efekty deterministyczne (tissue reactions): soczewka oka — próg zaćmy obniżony do 0,5 Gy ostrych lub frakcjonowanych, co skutkowało rewizją limitu dla soczewki w Dyrektywie BSS 2013.

Trwające prace (ICRP 2020–2026): Task Group 79 aktualizuje wR dla protonów przy niskich energiach. Dyskusja o radiosensywności pediatrycznej (niższe wT dla dzieci). Zagadnienie LNT a hormeza — debata akademicka bez skutku regulacyjnego.

Wewnętrzne vs zewnętrzne narażenie — różnice w podejściu

Zewnętrzne narażenie (gamma, X, neutrony): promieniowanie pochodzi spoza ciała. Dawka pochłaniana w czasie ekspozycji. Dozymetr osobisty (TLD, OSL) bezpośrednio mierzy Hp(10). Po opuszczeniu pola — narażenie ustaje. Kluczowa miara: moc dawki × czas.

Wewnętrzne narażenie (wnikanie radionuklidów): nuklid wnika przez wdech, połknięcie, ranę lub skórę. Narażenie trwa tak długo, jak nuklid jest w organizmie (zależnie od T½ biologicznego i fizycznego). Nie da się zmierzyć TLD-em — konieczna dozymetria bioassay: pomiar radioaktywności ciała (whole-body counting), moczu lub kału. Dawkę oblicza się za pomocą modeli biokinetycznych. Wynik: „dawka skumulowana" na 50 lat, committed effective dose e(50).

Współczynnik dawki e (Sv/Bq): ICRP 119 (2012) zawiera tablice e dla wniknięcia wdechowego i doustnego dla setek nuklidów:

• Cs-137 (wdech, dorosły, klasa M): e_inh = 4,6×10⁻⁹ Sv/Bq
• Pu-239 (wdech, dorosły, klasa M): e_inh = 3,1×10⁻⁵ Sv/Bq

Różnica tysiąckrotna: pluton jest ~7 000× bardziej efektywny od cezu przy tym samym wniknięciu (wdech klasa M). Różnice wynikają z rozkładu tkankowego (Pu zostaje w kości/płucach), długości T½ i rodzaju promieniowania (alfa vs beta-gamma).

ALI (Annual Limit on Intake): E₅₀ = ALI × e(50) = 20 mSv, stąd ALI = 20 mSv / e(50). Dla Pu-239 (klasa M): ALI = 20×10⁻³ / 3,1×10⁻⁵ = 645 Bq/rok. To bardzo mała aktywność — dlatego pluton wymaga rygorystycznych procedur kontroli zanieczyszczeń.

Dozymetria bioassay: monitoring wewnętrzny polega na pomiarze nuklidu w wydalinach (mocz/kał) lub pomiarach promieniowania całego ciała (WBC — whole-body counter, np. CLOR Warszawa, sonda tyroidy dla I-131).

Dawki deterministyczne i stochastyczne — podwójny system

ICRP rozróżnia dwa reżimy skutków biologicznych:

Skutki stochastyczne (bez progu, probabilistyczne): rak i dziedziczne skutki genetyczne. Modelowane jako liniowe z dawką (LNT — linear no-threshold). Dawka efektywna E i limity dawek dotyczą głównie ochrony przed skutkami stochastycznymi. LNT jest modelem regulacyjnym, nie musi być biologicznie precyzyjny — jest zachowawczy.

Skutki deterministyczne (z progiem, pewne powyżej progu): ostra choroba popromienna (ARS), zaćma, śmierć. Mają próg — poniżej progu tkanka się naprawia. Limity dawek równoważnych (np. 500 mSv skóra, 20 mSv soczewka) chronią przed deterministycznymi. W ICRP 103 przemianowane na „tissue reactions", opisane w ICRP 118.

Progi przykładowych skutków deterministycznych:

Skutek	Próg (jednorazowo)	Narząd
Rumień skóry	2–3 Gy	Skóra
Czasowe łysienie	3–5 Gy	Skóra głowy
Zaćma (mętnienie)	0,5 Gy	Soczewka oka
Niepłodność przejściowa	0,15 Gy	Gonady (mężczyzna)
Niepłodność trwała	3,5–6 Gy	Gonady (kobieta)
ARS I stopień	~1 Gy (całe ciało)	Szpik kostny
ARS zagrożenie życia	~4–5 Gy (bez leczenia)	Szpik, układ pokarmowy

Terapia: radioterapia onkologiczna celowo przekracza progi deterministyczne dla guza (dawki 50–70 Gy frakcjonowane) przy jednoczesnej ochronie tkanek zdrowych. Tutaj nie używa się E ani wR ICRP 103 — używa się RBE i dawki w Gy(RBE) lub Gy(w) według ICRU 91.

Kontekst naturalnego promieniowania tła

Średnia dawka efektywna od naturalnych źródeł w Polsce i UE:

Źródło	Dawka efektywna (mSv/rok)
Radon w pomieszczeniach (Rn-222)	~1,1–1,5
Radionuklidy w ciele (K-40, Ra-226, Pb-210)	~0,3
Promieniowanie gamma zewnętrzne (gleba, skały)	~0,4–0,5
Promieniowanie kosmiczne (na poziomie morza)	~0,3–0,4
Suma naturalna (Polska)	~2,4–2,8 mSv/rok
Diagnostyka medyczna (rentgen, CT, scyntygrafia)	~0,3–1,5 (średnio w Polsce)
Wypadki Czarnobyl/Fukushima (aktualne tło)	< 0,001 (Polska)

Limit 1 mSv/rok dla ogółu ludności od instalacji to zaledwie ~35–40% naturalnego tła. Tło naturalne nie podlega limitom — te dotyczą wyłącznie dawek „dodanych" przez działalność człowieka.

Radon jako dominujące tło: W Polsce ok. 45% całkowitej dawki od naturalnego tła pochodzi z radonu. Stężenia radonu w budynkach zależą od geologii (granity, fosforyty) i wentylacji. Dyrektywa BSS 2013 wymaga od Polski ustalenia krajowego poziomu odniesienia dla radonu w budynkach (ustalone: 300 Bq/m³) — CLOR prowadzi mapy radonu dla całego kraju.

Źródła medyczne: CT (tomografia komputerowa) jest największym medycznym źródłem dawki dla pacjentów — typowe 1–25 mSv na badanie. Kardiologiczne badania CT mogą dawać 10–20 mSv. Procedury interwencyjne (angioplastyka) mogą dawać >50 mSv skóry (dawka deterministyczna osiągana przy długich zabiegach). Monitorowanie dawki pacjenta (DRL — diagnostyczne poziomy referencyjne) jest obowiązkiem prawnym w Polsce od 2018 roku.

Pytania otwarte

1. ICRP 103 obniżyło wT dla gonad z 0,20 do 0,08. Jakie są biologiczne i epidemiologiczne dane stojące za tą zmianą? Czy w kontekście terapii radiacyjnej (np. radioterapia raka prostaty) ta zmiana wT ma praktyczne znaczenie dla planowania leczenia?

2. Soczewka oka ma nowy limit 20 mSv/rok (z 150 mSv). Jakie mechanizmy radiobiologiczne odpowiadają za indukcję zaćmy po narażeniu jonizującym i dlaczego ICRP zdecydował o obniżeniu progu? Czy próg zaćmy jest rzeczywiście niezerowy (stochastyczny) czy deterministyczny?

3. Promieniowanie neutronowe ma wR zależny od energii (od 2,5 do ~20). W polu reaktora MARIA w Świerku spektrum neutronów zawiera składowe termiczne, epitermiczne i prędkie. Jak wyznaczyć „efektywne wR" dla całego pola bez spektrometrii neutronowej?

4. Porównaj trzy definicje „dawki" najczęściej mylone w mediach: dawka pochłonięta (Gy), dawka efektywna (Sv) i moc dawki (µSv/h). Podaj przykład, gdzie każda z nich jest właściwą miarą do raportowania i przykład, gdzie jej użycie prowadziłoby do błędu interpretacyjnego.

5. TLD odczytuje Hp(10) — osobistą dawkę równoważną. Czy Hp(10) zawsze przeszacowuje dawkę efektywną E? Kiedy może ją niedoszacowywać? Jaką geometrię ekspozycji zakładają certyfikaty kalibracji TLD?

6. Pilot linii lotniczych może dostać 3–4 mSv/rok od promieniowania kosmicznego. Czy jest to „zawodowe narażenie" i jakie prawa i obowiązki z tego wynikają dla linii lotniczej i dla pilota w Polsce? Porównaj do pracownika elektrowni jądrowej otrzymującego 2 mSv/rok.

7. W nowoczesnej radioterapii protonowej RBE protonów wynosi nominalnie 1,1, ale przy końcu zasięgu (Bragg peak) może być 1,5–2,0. Jak to jest uwzględniane w planowaniu leczenia? Czy dawka "przepisana" w Gy(RBE) jest tożsama z H_T w Sv z definicji ICRP 103?

8. Komisja Europejska periodycznie aktualizuje dyrektywy dozymetryczne na podstawie danych UNSCEAR i ICRP. Jakie obszary nauki (epidemiologia, radiobiologia, dozymetria fizyczna) wnosią dane do przyszłych aktualizacji wR i wT? Czy w perspektywie 2050 roku spodziewamy się kolejnych rewizji (np. dla LBE radiacji kosmicznej lub nowych technik medycznych)?

Jednostki promieniowania — historia i aktualne nazewnictwo

System jednostek dozymetrycznych zmieniał się wielokrotnie. Stare jednostki nadal pojawiają się w starszych dokumentach, normach przemysłowych i literaturze historycznej:

Wielkość	Jednostka SI	Stara jednostka	Przelicznik
Aktywność	Bq (bekerel = 1 rozpad/s)	Ci (kiur)	1 Ci = 3,7×10¹⁰ Bq
Ekspozycja	C/kg	R (rentgen)	1 R = 2,58×10⁻⁴ C/kg
Dawka pochłonięta	Gy (gray = J/kg)	rad	1 rad = 0,01 Gy
Dawka równoważna	Sv (siwert = J/kg)	rem	1 rem = 0,01 Sv

Warto pamiętać: 1 mSv = 100 mrem. Stara jednostka rem (radiation equivalent man) dosłownie odpowiada siwertowi skalowanemu przez 100. W US-owej literaturze i regulacjach (10 CFR, NRC) wciąż powszechne jest posługiwanie się millirem (mrem) zamiast mSv. Przy czytaniu amerykańskich opracowań wymagane jest przeliczanie.

Kiury i bekerel: 1 kiur (Ci) to aktywność 1 g Ra-226 (historycznie wyznaczona przez Curie). 1 Bq to 1 rozpad/sekundę. Aktywność rzędu 1 GBq = 27 mCi — typowy poziom dla źródeł terapii nuklearnej. W starszych polskich normach przemysłowych i tablicach dozowości spotykane są jeszcze przeliczenia w µCi.

Podsumowanie dydaktyczne

1. Gy i Sv to nie synonimy. Gy (gray) to energia na masę — czysta fizyka. Sv (sievert) pojawia się dopiero po nałożeniu modelu biologicznego (wR) lub dozymetrycznego (Hp(10)). Błąd: napisanie „dawka wynosi 5 Gy = 5 Sv" bez kontekstu rodzaju promieniowania jest nieprawidłowe.

2. Hierarchia pojęć: dawka pochłonięta D → dawka równoważna H_T (× wR) → dawka efektywna E (× wT) → wielkość operacyjna Hp(10)/H*(10). Każdy krok wymaga dodatkowego modelu. Tylko D jest czysto mierzalną wielkością fizyczną.

3. Współczynnik wR = 20 dla cząstek alfa nie oznacza, że alfa jest 20× gorsze dla wszystkich skutków biologicznych. To zachowawcza wartość ochronna dla małych dawek i skutków stochastycznych. Dla deterministycznych (reakcje tkankowe) konieczna jest inna analiza.

4. Limit 20 mSv/rok dla pracowników i 1 mSv/rok dla społeczeństwa odnosi się do dawki efektywnej E — nie do mocy dawki na miernik, nie do aktywności radionuklidu, nie do dawki pochłoniętej. Licznik Geigera mierzący 5 µSv/h nie mówi, czy jest to E, H*(10) czy D.

5. Dawka skumulowana po wniknięciu (committed effective dose) jest wynikiem integracji przez 50 lat (dorośli) lub do 70. r.ż. (dzieci). Jednostkowy współczynnik e (Sv/Bq) z ICRP 119 zawiera cały ten model — użycie go bez podania formy chemicznej, drogi i wieku jest niekompletne.

6. Obniżenie limitu soczewki oka z 150 do 20 mSv/rok (Dyrektywa BSS 2013) zmieniło praktykę kliniczną: chirurdzy kardiologiczni i radiologiczni muszą nosić osłony oczu. To przykład, jak nowe dane ICRP przekładają się na przepisy w Polsce.

7. Polska sieć dozymetryczna (CLOR, PAA, WIOŚ) monitoruje dawki pracowników i tło środowiskowe. Polscy pracownicy elektrowni (planowanej) i medycyny nuklearnej podlegają tym samym europejskim limitom co wszyscy pracownicy UE.

8. Dydaktyczna zasada: zawsze pytaj „jaka to jest dawka?" — pochłonięta, równoważna, efektywna czy operacyjna? W jakim organie? Od jakiego promieniowania? W jakim czasie? Bez odpowiedzi na te pytania liczba w mSv jest danymi bez interpretacji. Dotyczy to zarówno doniesień medialnych o incydentach jądrowych, jak i analizy raportów dozymetrycznych z obszarów skażonych (np. Czarnobyl, Fukushima) — w których miesza się czasem Gy, Sv, Bq/m² i mSv/h bez jasnego określenia o jakiej wielkości mowa.

Dodatkowe materiały multimedialne

Ćwiczenia praktyczne

Pierwsze ćwiczenie: przeliczyć rad na Gy oraz rem na Sv. Następnie wyjaśnić, dlaczego 1 rad i 1 rem nie muszą oznaczać tego samego, mimo że oba mają współczynnik 0,01 względem jednostek SI.

Drugie ćwiczenie: dla dawki pochłoniętej D = 3 mGy obliczyć dawkę równoważną dla fotonów (w_R = 1) i cząstek alfa (w_R = 20). Wynik podać w mSv.

Trzecie ćwiczenie: dla dwóch narządów o dawkach równoważnych 20 mSv i 5 mSv oraz współczynnikach tkankowych 0,12 i 0,04 obliczyć wkład do dawki efektywnej.

Czwarte ćwiczenie: dla pola 15 µSv/h i czasu pracy 35 min obliczyć dawkę zadaniową. Następnie podzielić pracę między trzy osoby i porównać dawkę indywidualną z dawką kolektywną.

Piąte ćwiczenie: dla przyjętej aktywności 500 Bq i współczynnika 2,2e-8 Sv/Bq obliczyć committed effective dose w mSv. Wskazać, dlaczego ten wynik nie jest mocą dawki.

Szóste ćwiczenie: wziąć dowolny wynik z kalkulatora serwisu i opisać go kartą metadanych: wielkość, jednostka, droga narażenia, czas, geometria, czy wynik dotyczy osoby referencyjnej, oraz czy jest to dawka pochłonięta, równoważna, efektywna czy operacyjna.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• ICRP 119 i współczynniki dawki: skąd biorą się liczby w kalkulatorach
• Kalibracja i niepewność pomiaru w laboratorium jądrowym
• Spektrometria neutronowa: kule Bonnera, komory rekombinacyjne i widma neutronów
• Dawka tarczycy od jodu-131
• Osłona radiologiczna
