Od siły odśrodkowej do pracy separacyjnej SWU

Streszczenie

SWU nie jest energią elektryczną, masą uranu ani stopniem wzbogacenia. To umowna miara pracy separacyjnej: mówi, ile "wysiłku rozdzielającego" trzeba wykonać, aby z danego wsadu otrzymać produkt i ogony o określonych składach.¹^,²

W praktyce SWU pozwala porównywać dyfuzję gazową, wirówki i inne technologie bez udawania, że wszystkie mają taki sam pobór mocy, rozmiar zakładu albo koszt kapitałowy. Dla studentów jest to najważniejszy most między prostą fizyką separacji i ekonomią cyklu paliwowego.

Rozszerzenie tematu

Siła odśrodkowa pomaga zrozumieć, dlaczego cząsteczki o różnej masie zachowują się nieco inaczej w obracającym się gazie. Sama intuicja "cięższe na zewnątrz, lżejsze do środka" nie wystarcza jednak do opisu zakładu wzbogacania. Zakład trzeba rozliczyć: ile uranu naturalnego weszło, ile produktu wyszło, ile zubożonego materiału pozostało i ile pracy separacyjnej zużyto.¹

Dlatego w literaturze pojawia się SWU, czyli Separative Work Unit. Ta jednostka jest przydatna, bo oddziela wynik separacji od konkretnej maszyny. Stara dyfuzja gazowa i nowoczesna wirówka mogą wykonać porównywalną pracę separacyjną, ale pierwsza wymagała ogromnego zużycia energii i wielkiej infrastruktury, a druga wykonuje ten sam rodzaj zadania w znacznie mniejszym śladzie energetycznym.²^,³

W rachunku SWU nie wolno gubić ogonów. Zbyt często popularny opis skupia się tylko na produkcie: paliwie reaktorowym albo materiale wysoko wzbogaconym. Tymczasem wybór zawartości uranu-235 w ogonach zmienia ilość potrzebnego wsadu i ilość pracy separacyjnej. To jest kwestia ekonomii, dostępności uranu naturalnego, ceny usług wzbogacania i polityki paliwowej, a nie tylko "mocy wirówek".²

Należy zapytać, dlaczego paliwo lekkowodne wymaga wzbogacenia ponad naturalny poziom, czemu HALEU zmienia zapotrzebowanie na usługi wzbogacania, jak zmienia się masa ogonów i czemu ten sam wynik chemiczny może mieć różny koszt separacyjny.

Fizyka siły odśrodkowej w wirówce gazowej

Zanim przejdziemy do SWU jako miary ekonomicznej, warto zrozumieć mechanizm fizyczny, który ją uzasadnia:

Siła odśrodkowa a masa cząsteczkowa. W obracającym się gazie (wirówce) cząsteczka o masie m doświadcza siły odśrodkowej F = m·ω²·r, gdzie ω to prędkość kątowa, a r to odległość od osi obrotu. Cząsteczka ²³⁸UF₆ (masa 352 Da) doświadcza proporcjonalnie większej siły niż ²³⁵UF₆ (masa 349 Da). Różnica mas to zaledwie ~0,85% — i ta subtelna różnica jest całym mechanizmem separacji.

Rozkład radialny. W stanie równowagi termodynamicznej stężenie gazu w wirówce rośnie wykładniczo z odległością od osi: c(r) ∝ exp(m·ω²·r²/2kT). Cięższy izotop gromadzi się silniej przy ścianie rotora. Stosunek stężeń przy ścianie do osi jest proporcjonalny do exp(Δm·ω²·r²/2kT), gdzie Δm = 3 Da (różnica masowa ²³⁸UF₆ i ²³⁵UF₆).

Czynnik separacji α. Dla jednego stopnia wirówki gazowej, maksymalny czynnik separacji przy pełnym rozdzieleniu to: α_max = exp(Δm·u²/2RT), gdzie u to prędkość obwodowa ściany rotora, R to stała gazowa, T to temperatura. Przy u = 500 m/s i T = 320 K: α_max ≈ 1,7. W praktyce, z uwagi na efekty cyrkulacji wewnętrznej (countercurrent), wirówki osiągają α ≈ 1,2–1,5 na maszynę.

Dlaczego prędkość obwodowa jest kluczowa. Czynnik separacji rośnie z kwadratem prędkości obwodowej ściany rotora (u²). Stąd wyścig technologiczny: każde 10% wzrostu u daje ~21% wzrostu "separacyjnej mocy" na maszynę. URENCO i inne wiodące programy osiągają u > 600–700 m/s (pozostałe parametry techniczne są niejawne).

Kontrast z dyfuzją gazową. Dyfuzja gazowa opiera się na efekcie Grahama — lżejsze cząsteczki dyfundują przez porowatą barierę nieco szybciej. Czynnik separacji α ≈ √(352/349) ≈ 1,0043. To dramatycznie mniej niż wirówka — stąd potrzeba 1000+ stopni w kaskadzie dyfuzyjnej vs. dziesiątki dla wirówkowej.

Definicja i matematyka SWU

Funkcja wartości separacyjnej V(x). SWU opiera się na matematycznej funkcji V(x), gdzie x to frakcja masowa ²³⁵U:

V(x) = (1 − 2x) · ln((1−x)/x)

Bilans materialny. Rozważmy zakład wzbogacania: F kg wsadu o składzie x_F, P kg produktu o składzie x_P, T kg ogonów o składzie x_T.

Bilans masy: F = P + T
Bilans izotopu: F·x_F = P·x_P + T·x_T

Z tych równań wyznaczamy: F/P = (x_P − x_T)/(x_F − x_T)

Praca separacyjna (SWU). Praca separacyjna W wyrażona w SWU:

W = P·V(x_P) + T·V(x_T) − F·V(x_F)

Jednostka 1 SWU odpowiada jednej jednostce "separacyjnej pracy" — niezależnie od technologii. Pozwala to porównywać dyfuzję, wirówki, EMIS bez udawania, że mają ten sam koszt energetyczny.

Przykład liczbowy (LEU dla reaktora LWR). Załóżmy: x_F = 0,00711 (uran naturalny), x_P = 0,0450 (4,5% ²³⁵U, typowe LEU), x_T = 0,0030 (ogony 0,3%).

F/P = (0,045 − 0,003)/(0,00711 − 0,003) = 0,042/0,00411 ≈ 10,22 (tyle kg wsadu na 1 kg produktu)
T/P = F/P − 1 = 9,22 (tyle kg ogonów na 1 kg produktu)
W/P = V(0,045) + 9,22·V(0,003) − 10,22·V(0,00711) ≈ 4,32 SWU/kg produktu

Czyli aby wyprodukować 1 kg LEU (4,5%), potrzeba ok. 10,2 kg uranu naturalnego i ok. 4,3 SWU pracy separacyjnej.

Wpływ wyboru ogonów. Gdy ogony są bogatsze (np. x_T = 0,003 → 0,004): zużywamy mniej wsadu, lecz więcej SWU. Gdy ogony są uboższe (np. 0,002): zużywamy więcej wsadu, lecz mniej SWU. To kompromis ekonomiczny: opłaca się bardziej "wycisnąć" uran naturalny (uboższe ogony) gdy cena uranu jest wysoka, a cena SWU niska — i odwrotnie.

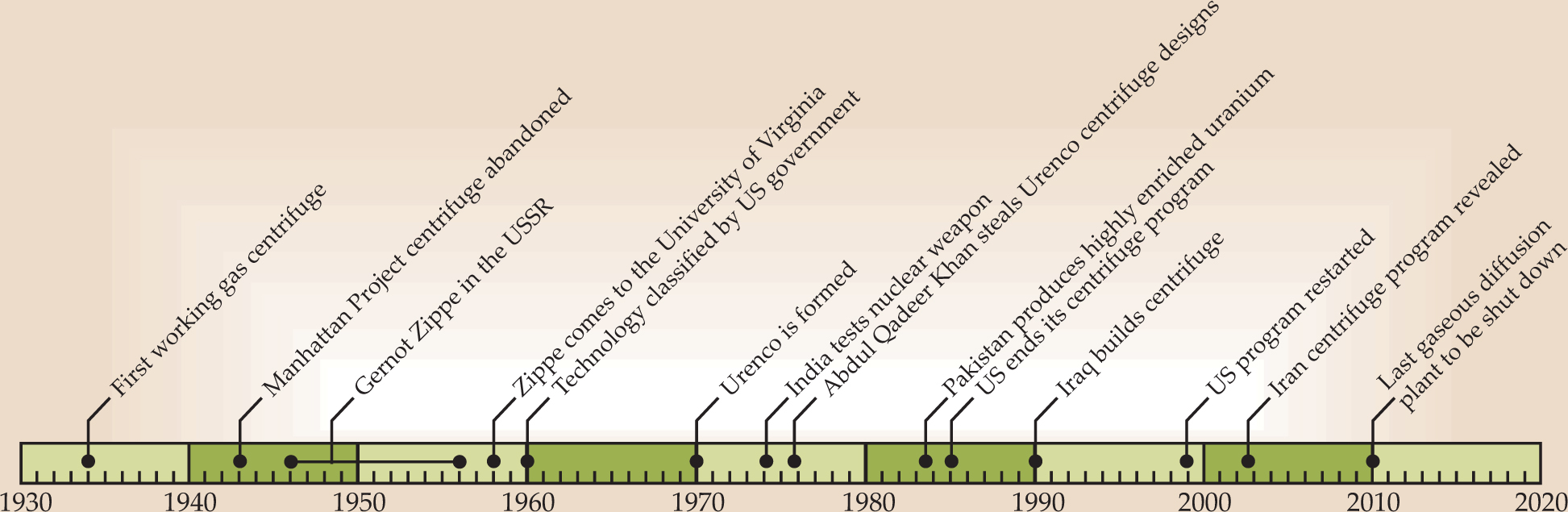

Historia i geneza pojęcia SWU

Skąd pochodzi pojęcie? SWU zostało sformalizowane w czasie Projektu Manhattan i po II wojnie światowej, gdy USA budowały wielkie zakłady dyfuzji gazowej. Ekonomiści i fizycy potrzebowali wspólnej miary umożliwiającej porównywanie kosztów różnych technologii separacji.

Praca separacyjna a termodydynamika. Koncepcja "pracy separacyjnej" jest powiązana z entropią mieszania — minimalną pracą termodynamiczną potrzebną do rozdzielenia mieszaniny. SWU jest miarą umowną (nie termodynamiczną minimem), lecz użyteczną, bo liniowo przekształca się między technologiami.

Norma przemysłowa. Dziś SWU jest standardową jednostką kontraktową w przemyśle wzbogacania uranu. Kontrakty na usługi SWU określają: ilość SWU, skład wsadu, skład produktu, skład ogonów (deklarowany przez zamawiającego lub zakład). Rynek SWU jest globalny — cena SWU jest notowana przez brokerów jądrowych i agencje informacyjne.

Cena SWU w historii. Historyczne ceny SWU:

Lata 80.: 100–120 USD/SWU (ERA Departament Energii USA)
Lata 90.: 70–100 USD/SWU (wejście rosyjskiej podaży po rozpadzie ZSRR — "Megatons to Megawatts")
Lata 2000.: 100–160 USD/SWU
Po 2022 (sankcje na Rosję): tendencja wzrostowa, niepewność rynku

Ekonomia zakładu wzbogacania

Koszty SWU a technologia. Główne komponenty kosztu SWU:

Składnik kosztu	Dyfuzja gazowa	Wirówki (nowoczesne)
Energia elektryczna	50–70% kosztu	2–5% kosztu
Kapitał (amortyzacja)	15–25%	40–60%
Praca i operacje	10–20%	30–50%
Paliwo/materiały	5–10%	5–10%

Dlaczego wirówki wygrały ekonomicznie. Przy cenie energii 50–60 USD/MWh, dyfuzja zużywała ~2500 kWh/SWU → ~125 USD/SWU tylko za energię. Wirówki zużywają ~50 kWh/SWU → ~2,5 USD/SWU za energię. Różnica 50x w koszcie energii przesądziła o przejściu na wirówki w latach 70.–90.

Break-even analysis. Wyższy koszt kapitałowy wirówek (więcej maszyn) jest kompensowany przez dramatycznie niższe koszty operacyjne. Break-even nastąpił przy cenach energii powyżej ~20 USD/MWh — osiągniętych powszechnie na Zachodzie po kryzysie naftowym 1973.

Skala i modularność. Wirówkowe zakłady wzbogacania można skalować modularnie: 1000 wirówek → 10 000 → 100 000. Zakład dyfuzji wymagał jednorazowo gigantycznej inwestycji w monolit infrastruktury. Modularność wirówek umożliwia phased investment i lepsze zarządzanie ryzykiem projektowym.

SWU a HALEU — nowe wymagania

Co to jest HALEU? High-Assay Low-Enriched Uranium — uran wzbogacony do 5–20% ²³⁵U. Dla porównania: standardowe LEU to 3–5%, HEU to >90%. HALEU jest potrzebny dla:

Reaktorów 4. generacji (SMR, HTGR, natężony spektrum neutronów)
Zaawansowanych MSR (Molten Salt Reactors)
Niektórych badawczych reaktorów testowych

Więcej SWU na kg HALEU. Obliczmy dla 19,75% ²³⁵U (maksimum LEU/minimum HEU):

F/P = (0,1975 − 0,003)/(0,00711 − 0,003) ≈ 47,3 (vs. 10,2 dla LEU 4,5%)
W/P ≈ 30,5 SWU/kg (vs. 4,3 SWU/kg dla LEU 4,5%)

Dramatyczna różnica. HALEU 20% wymaga ~7× więcej SWU/kg produktu niż standardowe LEU. To oznacza, że zakład mający X milionów SWU/rok wyprodukuje dramatycznie mniej kg HALEU niż LEU — co jest kluczowe dla planowania podaży.

Rynek HALEU dziś. Do 2022 roku jedynym komercyjnym producentem HALEU był Rosatom. Po inwazji Rosji na Ukrainę, USA i Europie brakuje alternatywnych źródeł HALEU. Centrus w USA (Piketon, Ohio) uruchomił pilotażową kaskadę HALEU w 2023 roku. URENCO i Orano deklarują możliwości HALEU. To kryzys podaży, który bezpośrednio wpływa na harmonogramy wdrożeń SMR.

Perspektywa polska — SWU w polskim programie jądrowym

Kontrakt na SWU dla AP1000. Polskie reaktory AP1000 (Westinghouse) będą potrzebowały LEU około 4–5% ²³⁵U. Przy typowym załadunku reaktora ~80 t paliwa (4 zestawy × 20 t), i cyklu 18-miesięcznym, roczne zapotrzebowanie to ok. 200–300 t LEU, co odpowiada ok. 800 000–1 300 000 SWU/rok.

Wybór dostawcy SWU. Polska musi zdecydować o dostawcy usług SWU — i ta decyzja ma wymiar geopolityczny. Możliwości:

URENCO (Niemcy, Holandia, UK) — dostępne, politycznie bezpieczne
Orano (Francja) — zakład Georges Besse II, zdolności ~11 mln SWU/rok
Rosatom/TENEX — najtańszy historycznie, lecz ryzykowny politycznie po 2022
Centrus (USA) — mała skala, ograniczona pojemność komercyjna

Historia SWU a decyzja polska. Rozumienie SWU jako jednostki kontraktowej pozwala Polsce lepiej ocenić oferty dostawców: identyczny wynik końcowy (LEU 4,5%) może być dostarczony przez dostawców o dramatycznie różnych cenach, historiach niezawodności i ryzykach geopolitycznych.

LEU + program HALEU dla SMR. Jeśli Polska zdecyduje się na SMR oprócz AP1000, zapotrzebowanie na HALEU stanie się dodatkowym wyzwaniem — rynek HALEU jest wąski, a dostawcy alternatywni wobec Rosji dopiero budują zdolności produkcyjne.

8 Otwartych pytań badawczych

Jak zmiana ceny uranu naturalnego przekłada się na optymalny wybór ogonów? Wyprowadź model ekonomiczny i pokaż, przy jakiej relacji ceny uranu do ceny SWU opłaca się wybierać uboższe vs. bogatsze ogony.
Dlaczego "Megatons to Megawatts" (program HEU → LEU, Rosja-USA, 1993–2013) tymczasowo obniżył cenę SWU? Jaki był wolumen rozbrojonego HEU przeliczonego na SWU i jak wpłynął na równowagę rynku?
Jak HALEU zmienia biznesowe modele zakładów wzbogacania? Porównaj marże na SWU dla standardowego LEU vs. HALEU.
Jakie są granice stosowania pojęcia SWU dla technologii EMIS (kalutrony)? Czy SWU jest w ogóle sensowną miarą dla tej technologii? Co ona ignoruje?
Jak wygląda rachunek SWU dla mieszanego paliwa MOX? Czy pojęcie SWU jest modyfikowane, gdy reaktor używa plutonu?
Jak rynek SWU reaguje na zmiany polityczne (sankcje, embarga)? Analiza zmian ceny SWU po 2022 roku w kontekście sankcji na Rosję.
Dlaczego USA przez lata importowały SWU z Rosji zamiast produkcji własnej? Ekonomia vs. bezpieczeństwo energetyczne — jak zmienił się rachunek po 2014 i 2022?
Jak OSINT analityk może szacować produkcję SWU zakładu na podstawie dostępnych danych? Jakie informacje publiczne (zużycie energii, liczba pracowników, plany terenu) dają wskazówki o skali zakładu?

Słownik pojęć kluczowych

SWU (Separative Work Unit) — jednostka miary pracy separacyjnej w procesie wzbogacania uranu. Pozwala porównywać różne technologie (dyfuzja, wirówki) bez uwzględnienia ich specyficznego kosztu energetycznego.

Wsad (feed, F) — materiał wejściowy zakładu wzbogacania: zazwyczaj uran naturalny w formie UF₆, zawierający 0,711% ²³⁵U.

Produkt (product, P) — materiał wyjściowy o wyższej zawartości ²³⁵U: LEU (3–5% dla reaktorów LWR), HALEU (5–20%), lub HEU (>90% dla broni i reaktorów badawczych).

Ogony (tails, T) — materiał wyjściowy o niższej zawartości ²³⁵U niż wsad. Typowo 0,2–0,3% ²³⁵U. Ogony są materialnie objęte safeguards MAEA.

LEU (Low-Enriched Uranium) — uran wzbogacony do <20% ²³⁵U, typowo 3–5% dla paliwa reaktorów LWR (Light Water Reactor).

HALEU (High-Assay Low-Enriched Uranium) — uran wzbogacony do 5–20% ²³⁵U, potrzebny dla reaktorów 4. generacji i SMR.

HEU (Highly Enriched Uranium) — uran >20% ²³⁵U; do broni >90%. Podlega najściślejszym safeguards MAEA i ograniczeniom eksportowym.

Czynnik separacji α — stosunek stężeń ²³⁵U/²³⁸U na wyjściu produktu do wejścia wsadu w jednym stopniu kaskady. Dla wirówki: 1,2–1,5; dla dyfuzji: 1,0043.

Funkcja wartości V(x) — funkcja matematyczna V(x) = (1−2x)·ln((1−x)/x), używana w obliczeniach SWU.

Ogony dominujące (tails assay) — zawartość ²³⁵U w ogonach (x_T). Wyższe ogony = mniej SWU, więcej wsadu. Niższe ogony = więcej SWU, mniej wsadu. To parametr optymalizacji ekonomicznej.

8 Podsumowań dydaktycznych

SWU to miara pracy, nie produktu. Pojęcie SWU opisuje wysiłek separacyjny, nie masę ani jakość produktu. Ten sam wynik (1 kg LEU 4,5%) może mieć identyczną ilość SWU bez względu na technologię — lecz zupełnie różny koszt finansowy.
Trzy parametry definiują rachunek SWU. Wynik wzbogacania w SWU jest w pełni określony przez trzy składy izotopowe: wsadu (x_F), produktu (x_P) i ogonów (x_T). Każda analiza wzbogacania zaczyna się od podania tych trzech wartości.
Ogony są "pomijaną połową" bilansu. Popularny opis wzbogacania skupia się na produkcie — LEU, HALEU. Ogony (zubożony UF₆) to zdeponowany materiał radioaktywny, objęty safeguards, i kluczowa zmienna ekonomiczna. Zmiana x_T o 0,1 punktu procentowego dramatycznie zmienia masę wsadu i ilość SWU.
Wirówki wygrały przez ekonomię energii. Fizyka separacji wirówkowej jest lepsza (wyższy α/stopień), lecz decydującym czynnikiem ekonomicznym było 50× niższe zużycie energii. To zmieniło globalny przemysł wzbogacania w ciągu 20 lat (1970–1990).
HALEU to inny rząd wielkości wymagań SWU. HALEU (20%) wymaga ~7× więcej SWU/kg niż standardowe LEU (4,5%). Zakłady wzbogacania muszą drastycznie skalować zdolności, by dostarczyć zarówno LEU dla istniejących reaktorów, jak i HALEU dla nowych.
Cena SWU jest wskaźnikiem geopolitycznym. Historyczne wahania ceny SWU odzwierciedlają politykę wielkich mocarstw: program HEU → LEU z Rosją w latach 90. obniżył ceny; sankcje po 2022 podniosły niepewność rynkową. SWU to nie tylko fizyka — to geopolityka.
Polska jako konsument SWU. Polskie plany jądrowe (AP1000 + opcje SMR) wygenerują zapotrzebowanie na setki tysięcy do ponad miliona SWU/rok. Wybór dostawcy tej usługi jest jedną z najważniejszych decyzji programu jądrowego — zarówno finansowo, jak i politycznie.
SWU jako język wspólny. Pojęcie SWU umożliwia rozmowę między fizykami (efektywność kaskady), ekonomistami (koszt wzbogacania), politykami (niezależność energetyczna) i analitykami proliferacyjnymi (ile SWU potrzeba do ilości HEU). To jedno z nielicznych pojęć, które naprawdę łączy wszystkie aspekty cyklu jądrowego.

Szczegółowe przykłady rachunku SWU dla różnych scenariuszy

Poniższa tabela porównuje scenariusze wzbogacania dla różnych typów paliwa:

Typ paliwa	x_P (%)	x_F (%)	x_T (%)	F/P	SWU/kg P
LEU lekkowodny (LWR)	4,5	0,711	0,30	10,2	4,3
LEU wysokociśnieniowy (PWR, wyższy burn-up)	5,0	0,711	0,30	11,5	5,0
HALEU (SMR, MSR)	19,75	0,711	0,30	47,3	30,5
HEU do celów cywilnych (reaktory badawcze)	93,0	0,711	0,30	230,0	213,0

Kluczowa obserwacja. Przejście z LEU 5% na HALEU 20% wymaga 6× więcej SWU/kg. Przejście z HALEU 20% na HEU 93% wymaga kolejnych 7× więcej SWU/kg. To wyjaśnia, dlaczego broń jądrowa jest tak trudna do wyprodukowania — nie sama fizyka, lecz ogromna ilość pracy separacyjnej.

"Megatons to Megawatts" — program HEU → LEU jako studium SWU

Po rozpadzie ZSRR, Rosja i USA zawarły umowę o zakupie rosyjskiego HEU z rozebranych głowic do przerobu na LEU dla reaktorów cywilnych:

Skala programu. Program działał 1993–2013. USA (przez spółkę USEC, dziś Centrus) zakupiły 500 ton rosyjskiego HEU o wzbogaceniu ~90%. Ten HEU rozcieńczono do LEU ~4,4% (mieszając z uranem naturalnym lub UF₆ o niskim wzbogaceniu).

SWU zawarte w HEU. 1 kg HEU (90%) zawiera "zamrożone" SWU — pracę separacyjną wykonaną w ZSRR. Ile SWU zawiera 1 kg HEU 90%? Przy x_T = 0,003: SWU/kg HEU ≈ 213 SWU. 500 ton HEU = 500 000 kg × 213 SWU/kg = 106,5 milionów SWU.

Wpływ na rynek. 106,5 milionów SWU uwolnionych na rynek przez 20 lat (ok. 5,3 mln SWU/rok) dramatycznie obniżyło cenę rynkową SWU. Zakłady wzbogacania na Zachodzie (Portsmouth, Paducah) stały się niekonkurencyjne — i w tym kontekście następowało zamykanie zakładów dyfuzji gazowej.

Paradoks bezpieczeństwa. Program HEU → LEU był sukcesem nonproliferacyjnym (500 ton HEU z głowic nie trafiło na czarny rynek), lecz jednocześnie podkopał ekonomiczną bazę zachodniego wzbogacania — co dało Rosji (Rosatom/TENEX) długoterminową przewagę rynkową. Dziś USA próbują odbudować krajowe zdolności wzbogacania (Centrus, ewentualnie nowe zakłady) — bezpośrednie następstwo tej historii.

Funkcja wartości V(x) — szczegółowe omówienie

Matematyczna analiza funkcji V(x) pozwala lepiej rozumieć rachunki SWU:

Definicja i właściwości. V(x) = (1−2x)·ln((1−x)/x)

Dla x → 0: V(x) → +∞ (separacja do czystego ²�⁵U wymaga nieskończonej pracy)
Dla x = 0,5: V(0,5) = 0 (mieszanina 50/50 nie wymaga separacji od siebie)
Dla x → 1: V(x) → +∞ (separacja do czystego ²³⁸U też wymaga nieskończonej pracy)

Wartości referencyjne:

V(0,00711) = 4,869 (uran naturalny)
V(0,003) = 6,433 (ogony 0,3%)
V(0,004) = 5,959 (ogony 0,4%)
V(0,020) = 3,664 (LEU 2%)
V(0,045) = 2,811 (LEU 4,5%)
V(0,050) = 2,683 (LEU 5%)
V(0,200) = 0,832 (HALEU 20%)
V(0,930) = 0,282 (HEU 93%)

Interpretacja. Wyższe V(x) oznacza większe "bogactwo informacyjne" separacji — im bardziej ekstremalny skład (blisko 0 lub 1), tym więcej pracy potrzeba na dalsze oddzielenie. Stąd HALEU i HEU są tak kosztowne w SWU.

Rachunek SWU a proliferacja — ile SWU potrzeba na bombę?

Analitycy nonproliferacyjni używają rachunku SWU do szacowania zdolności zakładów wzbogacania:

Minimalna masa krytyczna HEU. Do produkcji jednej bomby szacuje się potrzebę ok. 15–60 kg HEU o wzbogaceniu 90%+ (zakres zależy od konfiguracji i reflektora). Przyjmijmy 25 kg jako wartość referencyjną dla analizy.

Ile SWU na 25 kg HEU 90%? Przy x_F = 0,00711, x_P = 0,90, x_T = 0,003:
SWU/kg HEU ≈ 213 SWU (jak obliczono wyżej)
25 kg × 213 SWU/kg ≈ 5 325 SWU

Zdolność zakładu a roczna produkcja HEU. Zakład produkujący 5 000 SWU/rok (mały zakład wirówkowy — kilkaset maszyn) mógłby teoretycznie wyprodukować materiał na jedną bombę rocznie, jeśli byłby przeznaczony wyłącznie do tego celu. Zakład z 50 000 SWU/rok — 10 bomb.

Granice tej analizy. Taka analiza jest narzędziem szacunkowym dla polityki — nie precyzyjnym obliczeniem. W praktyce, czas potrzebny zależy od: konfiguracji kaskady (kaskada dla LEU musi być przerekonfigurowana dla HEU), dostępności UF₆, niezawodności maszyn. MAEA używa podobnych rachunków do określenia "czasu ostrzegawczego" (warning time) — ile czasu zajęłoby danemu zakładowi przejście z LEU na HEU.

Geopolityka rynku SWU po 2022 roku

Rosyjska inwazja na Ukrainę (2022) dramatycznie zmieniła geopolitykę rynku SWU:

Rosja jako dominujący dostawca. Przed 2022: TENEX (Rosatom) kontrolował ~35% globalnego rynku SWU. USA importowały ok. 1/4 potrzeb wzbogacania z Rosji. Ceny TENEX były historycznie konkurencyjne — efekt polityki dumping lub po prostu skali.

Sankcje i ich granice. Po 2022 roku UE i USA wprowadziły sankcje na Rosję — lecz sektor jądrowy był przez długi czas wyłączony z sankcji, ze względu na zależność energetyki jądrowej od rosyjskiego wzbogacania. USA ostatecznie zakazały importu rosyjskiego uranu ustawą z 2024 roku — z derogacjami dla firm, które nie mają alternatywnych dostawców.

Luka w podaży SWU. Zakazy/ograniczenia rosyjskiego SWU tworzą lukę, której nie da się wypełnić natychmiast: URENCO i Orano mają ograniczone wolne moce; Centrus ma minimalne zdolności; nowe zakłady w USA wymagają lat budowy. Ta luka przekłada się na presję cenową na rynku SWU — wzrosty cen widoczne od 2022.

Długoterminowe konsekwencje. Kraje budujące nowe reaktory (w tym Polska) planują zakupy SWU w warunkach niepewności rynkowej. Dywersyfikacja dostawców SWU (nie tylko URENCO czy Orano, ale też Centrus lub przyszłe zdolności koreańskie/japońskie) staje się priorytetem strategicznym dla programów jądrowych.

Technologiczna przyszłość wzbogacania — nowe metody poza wirówkami?

Pomimo dominacji wirówek, badania nad nowymi metodami wzbogacania nie ustały:

Separacja laserowa SILEX. Selective Laser Isotope Enrichment by Xenon — metoda opracowana w Australii (Sierra Research), potem rozwijana przez GE-Hitachi (Global Laser Enrichment). Zasada: laser selektywnie wzbudza lub jonizuje ²³⁵UF₆, który następnie jest oddzielany fizycznie. Teoretycznie dramatycznie niższe zużycie SWU. Status: demonstracja laboratoryjna osiągnięta; skala komercyjna nieudowodniona; kontrowersje nonproliferacyjne (wysoka efektywność → szybsza droga do HEU).

Separacja plazmowa (AVLIS). Atomic Vapor Laser Isotope Separation — USA inwestowały miliardy dolarów (1970.–1990.) w tę metodę. Uran był odparowywany i jonizowany selektywnie przez laser; jony zbierane przez pole elektromagnetyczne. Projekt zamknięty w 1999 roku przez DOE — zbyt kosztowny i niepewny vs. wirówki. Rosja kontynuowała badania.

Aerodynamiczna separacja. Metoda Becker (Niemcy) — UF₆ wpuszczany tangencjalnie do komory cylindrycznej z przeszkodą. Separacja przez siły aerodynamiczne. Używana przez RPA (Valindaba), przed przejściem na inne metody. Niekonkurencyjna ekonomicznie z wirówkami.

Czy SILEX zastąpi wirówki? Opinia większości ekspertów: nieprędko. Wirówki są sprawdzone, skalowalne, bezpieczne. SILEX może ewentualnie uzupełnić wirówki dla specjalnych zastosowań (izotopy medyczne, HALEU w małych ilościach). Nonproliferacyjne zagrożenie SILEX jest realne — stąd GE-Hitachi poddało projekt ścisłej klasyfikacji, a MAEA monitoruje postępy.

Safeguards MAEA a rachunek SWU

MAEA (Międzynarodowa Agencja Energii Atomowej) bezpośrednio używa rachunku SWU w swojej pracy safeguards:

Material Accountancy (Rachunek materialowy). Zakłady wzbogacania raportują do MAEA: ilość wsadu (F), produkt (P), ogony (T), skład izotopowy każdego. MAEA weryfikuje, czy F = P + T (bilans materialowy) i czy deklarowane SWU są spójne z wydajnością zakładu.

"Significant Quantity" (Znaczna ilość). MAEA definiuje "significant quantity" dla HEU: 25 kg ²³⁵U w HEU. To punkt odniesienia dla oceny ryzyka proliferacyjnego. Zakład produkujący LEU 4,5% potrzebuje ok. 570 kg LEU do dostarczenia 25 kg ²³⁵U (25/0,045 = 556 kg), a to setki SWU.

"Conversion time" i "warning time". MAEA szacuje "conversion time" — czas potrzebny do konwersji materiału cywilnego na broń. Dla LEU w zakładzie wzbogacania: tygodnie do miesięcy (konieczna rekonfiguracja kaskady + czas na dodatkowe wzbogacanie). Dla niezadeklarowanego zakładu: miesiące do roku lub dłużej (budowa kaskady od zera).

Ile kaskady potrzeba na "bombę"? Kaskada produkująca 5 000 SWU/rok (kilkaset wirówek) mogłaby teoretycznie wyprodukować materiał do jednej bomby rocznie, jeśli byłaby rekonfigurowana na HEU. To jest podstawa "złotej zasady" MAEA: każdy zakład o zdolnościach powyżej kilku tysięcy SWU/rok musi być pod pełnymi safeguards.

Cykl paliwowy — gdzie SWU pasuje do większej całości

SWU to tylko jeden element całego cyklu paliwowego:

Etap 1: Wydobycie i konwersja. Uran wydobywany (U₃O₈, "yellowcake") → konwersja na UF₆ (hexafluorek uranu) → dostarczony do zakładu wzbogacania jako wsad F.

Etap 2: Wzbogacanie. Zakład wzbogacania wykonuje pracę separacyjną W [SWU] i dostarcza produkt P (LEU/HALEU/HEU) i ogony T (zubożony UF₆).

Etap 3: Konwersja i fabrykacja. LEU (UF₆) → konwersja na UO₂ → prasowanie, spiekanie → pelety → pręty → zestawy paliwowe.

Etap 4: Reaktor. Zestawy paliwowe ładowane do reaktora; ²³⁵U ulega rozszczepeniu; produkowana energia; wypalane paliwo zawiera produkty rozszczepienia, pluton, resztkowy uran.

Etap 5: Przetwarzanie zużytego paliwa lub składowanie. Zużyte paliwo → bezpośrednie składowanie (model USA, Niemcy, Polska) lub przerepraining (model Francji, UK) → MOX lub HLW.

Gdzie Polska jest w tym łańcuchu? Polska nie posiada żadnego etapu tego cyklu — poza odbiorem gotowych zestawów paliwowych. Decyzja o wzbogacaniu (dostawca SWU) to jeden z kluczowych punktów łańcucha dostaw paliwowych.

Historia rachunku SWU — ewolucja naukowa i techniczna

Karl Cohen i formalizacja SWU. Karl Cohen (1913–1998), fizyk Manhattan Project, sformalizował matematykę SWU w swojej fundamentalnej książce The Theory of Isotope Separation (1951). Ta publikacja — przez dekady poufna — stała się po odtajnieniu (1955) podstawowym podręcznikiem dla całej branży wzbogacania.

Wkład Peierls i Simona. Rudolf Peierls i Franz Simon, obaj niemieccy fizycy-imigranci w UK, sformalizowali w memorandum Frisch-Peierls (1940) koncepcję mas krytycznych i zainicjowali projekt Tube Alloys (brytyjski poprzednik Manhattan Project). Ich szacunki dyfuzji gazowej były podstawą budowy K-25.

Normy ISO. Dziś rachunek SWU jest znormalizowany w ramach ISO i standardów ASTM. Kontrakty na usługi wzbogacania (SWU contracts) mają standardowe klauzule dot. składu ogonów, tolerancji wzbogacenia produktu, odpowiedzialności za ogony.

SWU w kontekście rachunkowości finansowej. Zakłady wzbogacania raportują przychody i koszty w SWU w raportach rocznych (o ile są publiczne). URENCO plc (UK/NL) publikuje raporty zawierające dane w mln SWU/rok. To umożliwia porównanie z danymi MAEA i rynkowymi.

Debata akademicka — ograniczenia pojęcia SWU

SWU jest użytecznym uproszczeniem — lecz ma granice, które akademicy i inżynierowie powinni znać:

SWU zakłada idealne kaskady. Rachunek SWU zakłada "ideal cascade" — kaskadę, w której każdy stopień dostaje wsad o identycznym składzie jak jego produkt. Realne kaskady są "square cascade" (wszystkie etapy identyczne) lub inne przybliżenia. Rzeczywista praca separacyjna jest zawsze wyższa od wartości minimalnej SWU.

SWU nie uwzględnia strat. W realnych zakładach jest "hold-up" — uran "zamrożony" w rurach, kaskadach, zbiornikach podczas pracy. SWU nie uwzględnia tej straty. Dla nowych zakładów konieczne jest "zimne uruchomienie" trwające miesiące do lat — UF₆ napełnia system zanim produkt zaczyna wypływać.

SWU nie rozróżnia izotopów innych niż ²³⁵U/²³⁸U. W realnym uranowym UF₆ są śladowe ilości ²³⁴U i ²³⁶U. Ich wpływ jest mały, lecz istotny w precyzyjnych rachunkach (szczególnie przy wzbogacaniu wtórnym — reutylizowanym UF₆ z przerobu zużytego paliwa, który zawiera więcej ²³⁶U).

SWU a izotopy inne niż uran. Pojęcie SWU jest rozszerzone na inne wzbogacanie izotopowe — np. wzbogacanie uranu-233, wzbogacanie litu-6 (do produkcji trytu), wzbogacanie deuteru. Formalizm jest analogiczny, lecz parametry α i koszt energetyczny są zupełnie inne.

Porównanie zakładów wzbogacania — globalny kontekst

Zestawienie głównych zakładów wzbogacania na świecie z perspektywą SWU:

Zakład	Kraj	Technologia	Zdolność (mln SWU/rok)
Novoural'sk (EChZ)	Rosja	Wirówki	~13
Zelenogorsk (AECC)	Rosja	Wirówki	~8
Seversk (SChK)	Rosja	Wirówki	~8
Angarsk (AECC)	Rosja	Wirówki	~3
Almelo	Holandia/URENCO	Wirówki	~4
Gronau	Niemcy/URENCO	Wirówki	~4
Capenhurst	UK/URENCO	Wirówki	~4
Georges Besse II	Francja/Orano	Wirówki	~11
Hanzhong	Chiny/CNNC	Wirówki	~6 (est.)
Lanzhou	Chiny/CNNC	Wirówki	~4 (est.)
Natanz	Iran	Wirówki	<1 (safeguards)
Piketon (American Centrifuge)	USA/Centrus	Wirówki	~0,1 (pilot)
Paducah (zamknięty 2013)	USA	Dyfuzja	0
Portsmouth (zamknięty 2001)	USA	Dyfuzja	0

Obserwacja. ZSRR/Rosja zbudowała historycznie największe zdolności wzbogacania na świecie — ponad 30 mln SWU/rok łącznie. To dziedzictwo sowieckiego programu wojskowego, które po 1991 roku stało się komercyjnym zasobem na rynku cywilnym. USA zamknęły swoje zakłady dyfuzji — i przez lata importowały SWU z Rosji. To geopolityczne uzależnienie jest dziś pilnie naprawiane.

Ogony uranu — problem środowiskowy i strategiczny

Ogony wzbogacania (depleted uranium, DU) to zubożony UF₆ — materiał o zawartości ²³⁵U poniżej naturalnego (0,2–0,3%). Ten materiał jest składowany przez zakłady wzbogacania i rodzi zarówno problemy środowiskowe, jak i strategiczne:

Skala nagromadzonych ogonów. W USA nagromadzono ponad 700 000 ton DUF₆ (zubożonego hexafluorku uranu) — składowanego w cylindrach stalowych na terenach zakładów Portsmouth i Paducah. Podobne zapasy istnieją w Rosji, Francji i UK.

Problem korozji. UF₆ jest silnie korozywny. Cylindry stalowe degradują się z czasem. Przeciek UF₆ reaguje z wilgocią powietrza, tworząc HF (fluorowodór) i UO₂F₂ — substancje toksyczne i radioaktywne. USA wydały miliardy dolarów na programy konwersji i składowania.

Konwersja DUF₆ na DUO₂. Bardziej stabilną formą jest ditlenek uranu (UO₂). USA i Francja prowadziły programy konwersji cylindrów DUF₆ → DUO₂ (lub U₃O₈). DUO₂ jest mniej reaktywny, łatwiejszy w długoterminowym składowaniu.

Zubożony uran — zastosowania. DU ma gęstość ~19,1 g/cm³ (o 70% gęstszy od ołowiu), niską radioaktywność i jest tanio dostępny. Stąd zastosowania: pancerze pojazdów wojskowych (Abrams), pociski przeciwpancerne, przeciwwagi w samolotach (Boeing 747 używał DU jako balasty — dziś zastępowane wolframem). Kontrowersje zdrowotne po użyciu DU-pocisków w Iraku i Jugosławii.

Strategiczne znaczenie ogonów. Z perspektywy proliferacyjnej: zubożony UF₆ może być ponownie wzbogacony (re-enrichment) — to tzw. "re-enrichment of tails". Kraj posiadający duże zapasy DUF₆ i zdolności wzbogacania może bez zakupu nowego uranu naturalnego zwiększyć produkcję wzbogaconego uranu. MAEA monitoruje ogony jako element rachunku materialowego.

Zastosowanie SWU w analizie OSINT i nonproliferacyjnej

Rachunki SWU są standardowym narzędziem analityków nonproliferacyjnych i OSINT:

Szacowanie zdolności z danych publicznych. Znając zużycie energii elektrycznej zakładu (z rachunków, danych mediów, raportów) i stosując efektywność ~50 kWh/SWU (wirówki), można oszacować roczne zdolności SWU. Przykład: zakład o poborze mocy 100 MW: 100 MW × 8760 h/rok = 876 GWh = 876 000 MWh ÷ 0,05 MWh/SWU ≈ 17,5 mln SWU/rok.

Analiza danych satelitarnych. Powierzchnia i rozmieszczenie budynków zakładu wzbogacania (widoczne na zdjęciach satelitarnych) dają wskazówki o liczbie wirówek, a stąd o zdolnościach SWU. Analitycy ISIS i IISS używali takich szacunków dla Iran Natanz.

Rachunki dla Iran 2015 (JCPOA). Porozumienie JCPOA ograniczyło Iran do 5 060 wirówek IR-1, z szacowaną zdolnością ~8 000 SWU/rok. Rachunek: ile SWU potrzeba na wyprodukowanie 1 "significant quantity" HEU? Stąd obliczano "breakout time" — czas potrzebny Iranowi na wyprodukowanie materiału na bombę.

Znaczenie dla edukacji. Rozumienie rachunku SWU pozwala studentom czytać ze zrozumieniem raporty MAEA, analizy nonproliferacyjne i debaty polityczne wokół programów jądrowych. SWU to "język" tej debaty — kto go nie zna, może czytać słowa, lecz nie rozumieć sensu.

Wiarygodność obliczeń OSINT. Analityk OSINT szacujący zdolności SWU z danych pośrednich (energia, powierzchnia) powinien zawsze podawać zakres niepewności — nie precyzyjną liczbę. Błąd rzędu ±50% jest typowy dla takich oszacowań. Liczby z raportów MAEA są precyzyjniejsze (bezpośrednie pomiary i inspekcje), lecz zakłady nieobjęte safeguards (Korea Północna, Izrael, Pakistan w pewnych zakresach) są dostępne wyłącznie przez analizę pośrednią.

Przelicznik pomocniczy. Dla szybkich obliczeń: 1 MWe zużywany przez zakład wirówkowy ≈ 175 000 SWU/rok (przy 50 kWh/SWU). 10 MWe ≈ 1,75 mln SWU/rok. Zakład zużywający 100 MWe ≈ 17,5 mln SWU/rok — to skala zbliżona do jednego z rosyjskich zakładów (Novoural'sk lub Zelenogorsk).

Polska a SWU — podsumowanie strategiczne. Polskie reaktory AP1000 (3–4 bloki o mocy 1,1 GWe każdy) będą potrzebować ok. 250 000–350 000 SWU/rok. Dla SMR (jeśli zostaną wybrane), przy skromnej skali 500 MWe: dodatkowe ~150 000 SWU/rok dla LEU lub kilka razy więcej dla HALEU. Łącznie, przy pełnym programie jądrowym, Polska może potrzebować ponad 500 000 SWU/rok — co oznacza kontrakt rzędu kilkudziesięciu milionów dolarów rocznie z dostawcą SWU. Decyzja o dostawcy jest równie ważna strategicznie jak decyzja o technologii reaktora.

Rachunek SWU jako narzędzie decyzyjne. Polska negocjując kontrakt na SWU powinna rozumieć: czym jest SWU, jak się oblicza, jak cena zależy od ogonów, od sytuacji rynkowej, od polityki dostawcy. Ten artykuł i powiązane kalkulatory dają podstawy tej wiedzy — niezbędnej dla urzędników, polityków i ekspertów uczestniczących w budowaniu polskiego programu jądrowego. Bez tej wiedzy negocjacje kontraktowe na SWU toczą się w "czarnej skrzynce" — co osłabia pozycję negocjacyjną i utrudnia ocenę ofert różnych dostawców. Edukacja w zakresie SWU jest więc elementem suwerenności energetycznej.

Dodatkowe materiały multimedialne

Przejdź do kalkulatora SWU i ogony — liczy masę zasilania, masę ogonów, odzysk U-235 i SWU dla cywilnego zakresu LEU/HALEU.
Przejdź do kalkulatora czułości SWU — pokazuje tabelarycznie, jak zmiana założenia o ogonach przesuwa masę wsadu i pracę separacyjną.
Przejdź do kalkulatora co zmienia tails assay — zestawia dwa warianty ogonów i pokazuje kompromis między feedem, stratą U-235 i pracą SWU.
Przejdź do kalkulatora wzbogacania uranu — pokazuje, jak ten sam rachunek wygląda w trybach reaktorowym, HALEU i porównawczym.
Przejdź do wizualizacji feed/product/tails — pokazuje bilans masy jako trzy strumienie.
Przejdź do wizualizacji funkcji SWU — rysuje funkcję wartości V(x) i punkty feed, product oraz tails.
Przejdź do wizualizacji pojedynczej wirówki — uzupełnia rachunek SWU o intuicję rozdziału radialnego.

Powiązane materiały

Ćwiczenia praktyczne

Ćwiczenie bezpieczne: użyj kalkulatora SWU i ogony i porównaj trzy przypadki: klasyczne LEU, paliwo o nieco wyższym wzbogaceniu oraz zmianę zawartości uranu-235 w ogonach. Zapisz, co zmienia masę wsadu, a co zmienia pracę separacyjną.

Ćwiczenie interpretacyjne: przygotuj krótką notatkę, dlaczego samo zdanie "zakład ma określoną liczbę SWU rocznie" nie mówi jeszcze, co zakład produkuje. Wskaż, jaką rolę odgrywają deklaracje materiałowe i safeguards.

Przejdź do ćwiczenia interaktywnego

Przypisy

World Nuclear Association, "Uranium Enrichment", https://world-nuclear.org/information-library/nuclear-fuel-cycle/conversion-enrichment-and-fabrication/uranium-enrichment.
↩
U.S. Nuclear Regulatory Commission, "Uranium Enrichment", https://www.nrc.gov/materials/fuel-cycle-fac/ur-enrichment.
↩
Houston G. Wood, Alexander Glaser, R. Scott Kemp, "The gas centrifuge and nuclear weapons proliferation", Physics Today 61(9), 2008.
↩
