Streszczenie

S-50 w Oak Ridge był wojennym przykładem technologii, która sama z siebie nie dawała materiału broniowego, ale potrafiła istotnie przyspieszyć cały program. Termodyfuzja wykorzystuje gradient temperatury: lżejsze cząsteczki mają tendencję do nieco innego rozmieszczenia niż cięższe, gdy gaz lub ciecz pracują między strefą gorącą i zimną. Dla uranu efekt był mały, ale wystarczający, by podnieść zawartość U-235 z poziomu naturalnego do około 0,85-0,89%.1,2

To wydaje się niewielką poprawą, lecz w warunkach Projektu Manhattan miało duże znaczenie. Produkt S-50 stawał się lepszym wsadem dla K-25, a potem dla kalutronów. Termodyfuzja była więc technologią prostą, energochłonną i ograniczoną, ale użyteczną jako etap wstępnego oczyszczania, który skracał czas dochodzenia do poziomów wojskowych.2

Rozszerzenie tematu

Podstawowa idea termodyfuzji jest prostsza niż w dyfuzji gazowej czy wirówkach. Jeśli mieszanina izotopowa znajduje się w silnym gradiencie temperatury, lżejsze i cięższe cząsteczki nie rozkładają się w niej dokładnie tak samo. Dla uranu efekt ten jest słaby, bo różnica mas izotopowych jest niewielka w stosunku do całej masy cząsteczki UF6, ale nadal mierzalny.1,3

Termodyfuzja cieczowa była mechanicznie najprostsza z głównych wojennych metod wzbogacania, lecz potrafiła dojść tylko do niskiego poziomu wzbogacenia, około 1%. To wystarczało do roli „podbicia” wsadu, ale nie do samodzielnego wytwarzania materiału bombowego.3

W S-50 używano wysokich kolumn, w których gazowy albo ciekły UF6 pracował między gorącą wewnętrzną powierzchnią a chłodniejszą zewnętrzną. Taki układ powodował jednocześnie separację poprzeczną i powolny przepływ konwekcyjny wzdłuż wysokości kolumny. Dzięki temu górny odbiór był nieco bogatszy w U-235 niż materiał zasilający. Każda pojedyncza kolumna dawała mały efekt, ale duża liczba kolumn w zakładzie pozwalała produkować znaczący strumień słabo wzbogaconego materiału.1,2

Kluczowe jest jednak to, że technologia była skrajnie energochłonna cieplnie i wymagała wręcz ogromnych ilości ciepła. S-50 korzystał z dużych ilości pary i chłodzenia wodą. To czyniło proces drogim i mało eleganckim, ale też relatywnie szybkim do uruchomienia pod względem inżynierii podstawowej: nie wymagał tak zaawansowanych barier dyfuzyjnych jak K-25 ani tak skomplikowanej elektromechaniki jak Y-12.2,3

Prawdziwa wartość S-50 ujawniła się dopiero w całym łańcuchu wojennym. Pod koniec wojny ustaliła się sekwencja:

$$S\text{-}50 \rightarrow K\text{-}25 \rightarrow \text{alpha calutron} \rightarrow \text{beta calutron}$$

Materiał z S-50 nie był końcem procesu, tylko jego przyspieszaczem. Podniesienie stężenia z 0,711% do około 0,89% lub nieco więcej mogło wydawać się kosmetyczne, ale dla zakładów dalszego wzbogacania oznaczało wyraźnie mniejszą ilość bezużytecznego U-238 do przerzucania przez kaskadę.2

Ta historia pokazuje też szerszą prawdę o Projekcie Manhattan. Wiele technologii nie było wybieranych dlatego, że były najlepsze długofalowo, ale dlatego, że w danym momencie mogły dać jakikolwiek dodatni wkład do wojennego bilansu czasu. Gdy K-25 zaczął dojrzewać, znaczenie S-50 szybko malało. Po kapitulacji Japonii zakład został niemal od razu zamknięty. Jako rozwiązanie powojenne był zbyt drogi energetycznie i zbyt słaby separacyjnie. To dobry kontrast wobec późniejszej trwałości wirówek, które wygrały nie przez efekt jednostkowy, lecz przez znacznie lepszą ekonomię skali.2

Warto też odróżnić wojenną termodyfuzję uranu od pokrewnych metod używanych przy produkcji ciężkiej wody i lekkich pierwiastków. Dla lekkich układów różnice izotopowe są większe względnie, więc procesy termiczne lub wymienne mogą być znacznie bardziej sensowne. Dla uranu termodyfuzja była raczej obejściem niż rozwiązaniem docelowym.3

Najkrótsze podsumowanie jest więc takie: S-50 nie wygrał wojny samodzielnie, ale zwiększył tempo działania innych zakładów. To dobry przykład technologii pomocniczej, która w zwykłych warunkach byłaby zbyt kosztowna, lecz w programie awaryjnym stała się opłacalna przez swój wpływ na cały łańcuch wzbogacania.2,3

Philip Abelson i geneza termodyfuzji uranowej

Historia termodyfuzji w Projekcie Manhattan zaczyna się od Philipa Abelsona (1913–2004), fizyka z Naval Research Laboratory w Waszyngtonie. W 1940 roku Abelson niezależnie odkrył rozszczepienie jądra uranu (niemal równocześnie z zespołami europejskimi, ale bez pełnego rozgłosu) i zaczął szukać praktycznej metody wzbogacania uranu-235. Opracował projekt kolumny termodyfuzyjnej dla UF6 — ciekłego lub gazowego heksafluorku uranu — i w 1941 roku wybudował demonstracyjną instalację.4

Abelson był stosunkowo mało znany w środowiskach cywilnych fizyków skupionych wokół „Projektu Manhattan", bo pracował w ramach Marynarki Wojennej, a nie w sieci laboratoriów akademickich. Jego prace przez pewien czas funkcjonowały równolegle do głównego nurtu programu. Dopiero na początku 1944 roku, kiedy całkowity harmonogram projektu był pod presją — K-25 wciąż był daleki od pełnej mocy, a Y-12 produkował zbyt wolno — Manhattan District przypomniał sobie o marynarskiej instalacji Abelsona i uznał, że można ją szybko przenieść na skalę przemysłową.4,2

Kluczową osobą decyzyjną był Leslie Groves, który w lipcu 1944 roku podjął decyzję o budowie zakładu S-50 opartego bezpośrednio na kolumnach Abelsona. Decyzja była gwałtowna i ryzykowna: termodyfuzja była najsłabszą z trzech głównych metod wzbogacania, ale za to najszybciej dającą się uruchomić na dużą skalę. K-25 potrzebował jeszcze przynajmniej roku, żeby osiągnąć zaplanowane wydajności. Groves zdecydował, że nawet słabo wzbogacony wsad z S-50 przyspieszy pracę Y-12, bo ograniczy ilość U-238 przechowywanego w obwodzie kalutronów.4,2

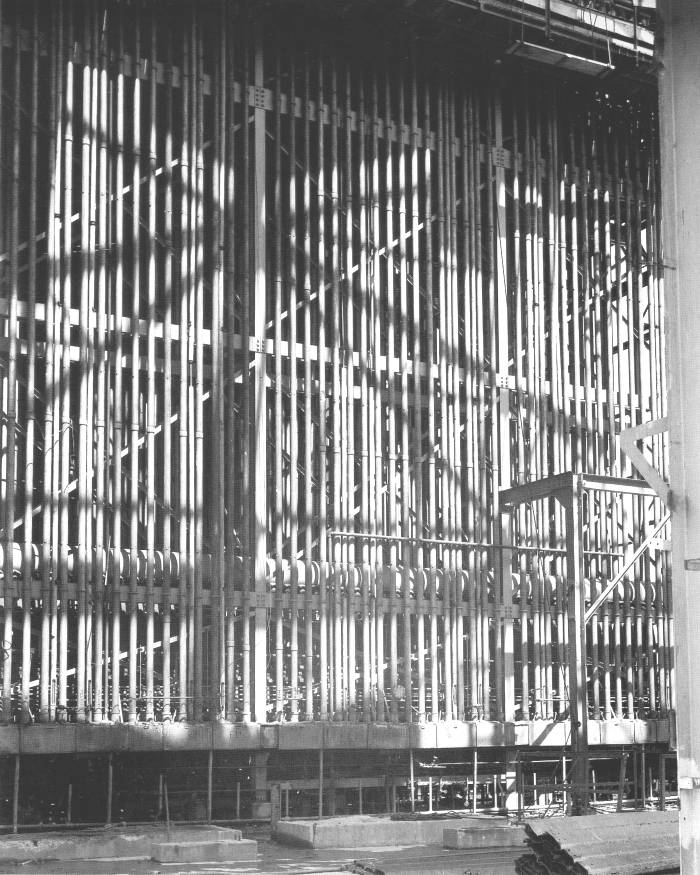

Ilustracja zakładu S-50. Źródło: Wikipedia/Wikimedia, File:S50 Columns.jpg, licencja: Public domain.
Ilustracja zakładu S-50. Źródło: Wikipedia/Wikimedia, File:S50 Columns.jpg, licencja: Public domain.

Fizyka kolumny Clusiusa: jak termodyfuzja naprawdę działa

Termodyfuzja w kontekście separacji izotopów opiera się na dwóch nakładających się efektach fizycznych. Pierwszym jest efekt termodyfuzji właściwej (efekt Soreta): gdy gaz lub ciecz jest poddany trwałemu gradientowi temperatury, różne składniki mieszaniny mają tendencję do gromadzenia się w różnych strefach — cięższe komponenty przemieszczają się preferencjalnie ku zimniejszej ścianie, lżejsze ku gorętszej, choć konkretny kierunek zależy od właściwości układu.3,4

Samodzielnie efekt Soreta dla UF6 jest bardzo słaby: cząsteczki 238UF6 i 235UF6 różnią się masą zaledwie o trzy jednostki atomowe na tle łącznej masy ok. 352 (dla 238UF6), co daje różnicę względną wynoszącą zaledwie ok. 0,85%. Taka różnica daje mikroskopijną separację w poziomym układzie statycznym.3

Genialny wkład Clausius-Dickel (zaproponowany przez Niemców Klausa Clausego i Georga Dickela w 1938 roku, niezależnie od prac Abelsona) polegał na połączeniu efektu termodyfuzji z konwekcją termiczną w kolumnie pionowej. W kolumnie cylindrycznej z gorącym drutem lub rurką wewnętrzną i chłodzoną ścianą zewnętrzną zachodzą równocześnie dwa procesy. Po pierwsze, termodyfuzja przemieszcza lżejszy izotop (U-235) ku gorącemu centrum, a cięższy ku zimnej ścianie. Po drugie, ogrzany gaz przy drucie unosi się ku górze kolumny, a chłodzony przy ścianie spływa ku dołowi. W ten sposób lżejszy izotop jest transportowany jednocześnie w kierunku centrum i ku górze, co daje kumulatywny efekt: górny koniec kolumny zawiera więcej U-235, dolny więcej U-238.3,4

Efekt można opisać współczynnikiem separacji α dla pojedynczej kolumny i odpowiadającym mu czynnikiem wzbogacenia dla całej kaskady kolumn. Dla uranu w typowej wojskowej kolumnie S-50 współczynnik pojedynczej kolumny był bardzo bliski jedności — rząd jedności plus bardzo mała poprawka. Dopiero setki kolumn pracujących kaskadowo dawały obserwowalne wzbogacenie z 0,711% do 0,85–0,89%.1,2

Opis fizyczny kolumny Abelsona

Kolumna Abelsona używana w S-50 miała kilka cech charakterystycznych. Cylindryczna rura z nierdzewnej stali o wysokości ok. 14 metrów i średnicy zewnętrznej ok. 9 cm mieściła wewnętrzną, podgrzewaną parą rurę, której temperatura wynosiła ok. 195°C, podczas gdy ściana zewnętrzna była chłodzona wodą do ok. 65°C. Przerwa między ciepłym wewnętrznym cylindrem a zimną zewnętrzną ścianą wynosiła zaledwie kilka milimetrów.4

W tej szczelinie cyrkulował ciekły UF6. Operowanie ciekłym, a nie gazowym UF6 było kolejną cechą odróżniającą ten projekt od dyfuzji gazowej. Ciśnienie par UF6 przy temperaturach operacyjnych wynosiło kilka atmosfer, co wymagało solidnej inżynierii ciśnieniowej, ale z drugiej strony gęstość cieczy dawała wyższe stężenie materiału na jednostkę objętości kolumny. Zwiększało to efektywność konwekcyjnego przenoszenia izotopów.3,4

Każda kolumna S-50 osiągała współczynnik wzbogacenia dla jednego przejścia rzędu 1,001–1,003. To wyjątkowo mały efekt jednostkowy. Dla porównania: metoda elektromagnetyczna (kalutrony) w jednym przebiegu osiągała wzbogacenie do 90% lub więcej. Dyfuzja gazowa dawała na jednym etapie współczynnik ok. 1,0043. Termodyfuzja była więc bezwzględnie najsłabsza, a jej wartość wynikała wyłącznie z możliwości kaskadowania ogromnej liczby kolumn przy stosunkowo niskim koszcie mechanicznym.3

Budowa zakładu S-50: harmonogram i skala

Po decyzji Grovesa w lipcu 1944 roku budowę S-50 przeprowadzono w tempie zadziwiającym nawet jak na standardy Projektu Manhattan. Kontrakt na budowę podpisano z firmą H.K. Ferguson Company, a pierwsze kolumny uruchomiono już w listopadzie 1944 roku. W ciągu zaledwie pięciu miesięcy wybudowano zakład zawierający ponad 2 100 kolumn, każda o wysokości ok. 14 metrów.2,4

Łączna długość wszystkich kolumn S-50 wynosiła ok. 30 kilometrów. Były one podzielone na 21 kaskad, każda zawierająca 100 kolumn połączonych szeregowo. Produkt z jednej kaskady stawał się zasilaniem następnej. Na wyjściu pełnej sekwencji 21 kaskad produkt zawierał ok. 1,1% U-235, znacznie powyżej naturalnego poziomu 0,711%, choć wciąż daleko od wymagań militarnych.2,4

Zakład wybudowano wewnątrz budynku, który zajmował powierzchnię ponad 120 000 m² — jeden z największych budynków przemysłowych wzniesionych w historii USA do tamtego czasu. Zasilanie parą odbywało się z centralnej kotłowni Oak Ridge, a chłodzenie zapewniała rzeka Clinch River. Zużycie pary i wody chłodzącej było gigantyczne: w pełnym wymiarze pracy S-50 zużywał ok. 6 000 ton pary na dobę, co odpowiadało zapotrzebowaniu dużego miasta przemysłowego.2,4

Materiały, korozja i problemy inżynieryjne

UF6 jest jedną z najbardziej agresywnych chemicznie substancji stosowanych w przemyśle jądrowym. Reaguje gwałtownie z wodą (tworząc kwas fluorowodorowy), atakuje większość metali, a jego pary są toksyczne. Budowa kolumn S-50 wymagała rozwiązania tych problemów na dużą skalę.4

Wewnętrzne powierzchnie styku z UF6 wykonano ze stali nierdzewnej lub niklu. Połączenia szczelne musiały wytrzymać zarówno ciśnienie UF6, jak i agresję chemiczną. W całym zakładzie S-50 stosunkowo rzadko zdarzały się awarie korozyjne, co było sporym sukcesem inżynieryjnym — tym bardziej że personel był szkolony w trybie awaryjnym i wiele procedur operacyjnych dopracowywano już po uruchomieniu.4

Oddzielnym problemem technicznym były transfery ciekłego UF6 między kaskadami i do zakładów dalszego wzbogacania. UF6 był magazynowany w specjalnych walcach ciśnieniowych; transfer w stanie ciekłym wymagał starannej kontroli temperatury. Ewentualne wycieki oznaczały nie tylko utratę kosztownego materiału, ale też ryzyko wydzielenia toksycznego HF (kwasu fluorowodorowego) przy kontakcie z wilgocią.4

Niemcy i termodyfuzja Clausius-Dickel: lekcja równoległa

Warto porównać S-50 z niemieckimi próbami termodyfuzji. Niemcy znali metodę Clausius-Dickel z chwilą jej publikacji w 1938 roku — była to bowiem publikacja naukowa, a nie tajny raport. W ramach programu Uranverein kilka grup badawczych, m.in. Erich Bagge i Horst Korsching, prowadziło badania nad kolonami termodyfuzyjnymi.4,5

Niemieccy naukowcy osiągnęli pewne wyniki laboratoryjne, ale nigdy nie zbliżyli się do skali S-50. Przyczyny były strukturalne: program Uranverein nie miał dostępu do takich zasobów przemysłowych jak Manhattan District, brak było centralnej koordynacji decyzji o priorytecie konkretnej metody, a produkcja przemysłowa uranu w Niemczech była wielokrotnie mniejsza niż w USA. Niemcy wybrali inną ścieżkę — skupili się na moderatorze ciężkowodnym i reaktorze heterogenicznym — więc metody wzbogacania nie otrzymały tego samego nacisku instytucjonalnego co w USA.4,5

Paradoksem jest, że patent metody Clausius-Dickel był dostępny dla wszystkich, ale zdolność do przekształcenia go w przemysłowy zakład wymaga czegoś, czego nie można opublikować: ogromnych zasobów przemysłowych, siły roboczej, energii i centralnego zarządzania w trybie wojennym.

Miejsce S-50 w kaskadzie: logika systemowa

Szczególnie ważna jest zrozumienie, dlaczego S-50 był cenny jako ogniwo kaskady, nawet jeśli samodzielnie był bezużyteczny. Kaskada wzbogacania uranu musi być rozumiana jako układ o rosnącej precyzji i malejących wolumenach przepływu. Zakład S-50 mógł przetwarzać duże ilości materiału przy niskiej energii na jednostkę odczytu wzbogacenia — w przeliczeniu na kilogram produktu był tański niż K-25 i wielokrotnie tańszy niż Y-12. Dlatego umieszczenie go na początku łańcucha miało sens ekonomiczny i czasowy.1,2

Gdy K-25 wzbogacał produkt S-50, startował z poziomu 0,85–0,89% zamiast z poziomu 0,711%. W kaskadzie dyfuzji gazowej każdy etap mnoży wzbogacenie przez stały współczynnik. Wyższy punkt startowy redukuje liczbę etapów potrzebnych do osiągnięcia danego docelowego wzbogacenia. Dla K-25 wzbogacającego do ok. 20–30% (jako wsad do kalutronów beta), materiał ze S-50 pozwalał zaoszczędzić kilka etapów kaskadowania, czyli kilka procent wydajności całego zakładu.2

Kalutrony Y-12 (alfa i beta) były najdroższą i najwolniejszą częścią układu, bo zużywały ogromną ilość energii elektrycznej i miały ograniczoną przepustowość. Każde wstępne wzbogacenie wsadu redukuje czas pracy kalutronów potrzebny do wytworzenia danej ilości materiału broniowego. Związek ilościowy jest proporcjonalny: wsad bogatszy o 20% względnie od naturalnego daje 20% wzrost efektywnej wydajności kalutronów bez żadnych zmian sprzętowych.2

Produkcja i wkład w materiał na Little Boy

Zakład S-50 był w pełni operacyjny od początku 1945 roku. W miesiącach poprzedzających detonację w Hiroshimie (sierpień 1945) dostarczał materiał o stężeniu ok. 0,85–1,1% U-235 jako wsad do K-25. Nie jest możliwe precyzyjne odizolowanie wkładu S-50 od wkładu K-25 w finalnym materiale na Little Boy, bo łańcuch był zintegrowany — materiał z jednego zakładu stawał się surowcem dla kolejnego.2,4

Niemniej szacuje się, że uruchomienie S-50 przyspieszyło zgromadzenie finalnego zapasu uranu-235 na Little Boy o kilka tygodni. W kontekście dyskutowanych terminów kapitulacji Japonii taka różnica mogła mieć znaczenie strategiczne, choć jest to kwestia nierozstrzygalna.2

Warto podkreślić, że zakład S-50 osiągnął pełną operacyjność szybciej niż K-25. Kolumny termodyfuzyjne uruchomiono w listopadzie 1944 roku, podczas gdy K-25 osiągnął pełną przepustowość dopiero wiosną 1945 roku. Przez kilka miesięcy S-50 był praktycznie jedynym zakładem dostarczającym wzbogacony wsad dla Y-12, co czyniło go ważniejszym niż wskazywałyby same liczby na wyjściu.2,4

Zamknięcie S-50 i losy termodyfuzji po wojnie

Zakład S-50 zamknięto niemal natychmiast po kapitulacji Japonii we wrześniu 1945 roku. Był to jeden z pierwszych dużych obiektów Oak Ridge, które poszły pod rozbiórkę. Powodem była kombinacja czynników: wyjątkowo wysokie koszty energetyczne, najsłabszy efekt separacyjny ze wszystkich trzech metod, oraz fakt, że K-25 (dyfuzja gazowa) w pełnej mocy był zdolny do wzbogacania uranu bez wsadu pre-wzbogaconego.2,4

Dla fizyków i inżynierów zaangażowanych w S-50 doświadczenie to nie poszło jednak w zapomnienie. Termodyfuzja okazała się niezwykle cenna do produkcji czystych preparatów izotopów lekkich pierwiastków, gdzie różnice mas między izotopami są wystarczająco duże, by dać dobry efekt separacyjny nawet w prostych kolumnach. Separacja He-3/He-4, Ne-20/Ne-22, Ar-36/Ar-38/Ar-40, czy wzbogacenie N-15 lub O-18 — wszystkie te zadania były i nadal są wykonywane metodami termodyfuzyjnymi, bo dla lekkich pierwiastków efektywność jest zupełnie inna niż dla uranu.3

Porównanie z pozostałymi metodami wzbogacania uranu

Dla pełnego obrazu warto zestawić termodyfuzję z innymi metodami stosowanymi w Projekcie Manhattan:2,3

Dyfuzja gazowa (K-25) korzystała z faktu, że lżejsze cząsteczki dyfundują szybciej przez porowate bariery niklowe. Współczynnik separacji na etap wynosił ok. 1,0043, co jest wartością trzech do czterech razy wyższą niż osiągany przez termodyfuzję. K-25 wymagał jednak niezwykłej inżynierii barier i był o wiele droższy kapitałowo, lecz energetycznie bardziej wydajny niż S-50. Bariera niklowa musiała mieć otwory o średnicy submikrometrycznej, co było trudne do produkcji w warunkach wojennych.

Kalutrony elektromagnetyczne (Y-12) w jednym przejściu dawały wzbogacenie do 90% lub wyżej. To niezwykle wielki efekt jednostkowy. Ich wadą była minimalna przepustowość: kalutron separował kilka gramów produktu na dobę, co oznaczało, że do zebrania kilograma wzbogaconego uranu potrzeba było czasu. Y-12 był sercem łańcucha, ale wymagał wsadu najlepiej już częściowo wzbogaconego, żeby nie marnować czasu pracy na sortowanie niepotrzebnego U-238.

Wirówki gazowe nie były używane w Projekcie Manhattan na skalę przemysłową — choć badania trwały. Mają najlepszy efekt separacyjny na etap i najniższe zużycie energii ze wszystkich metod, ale w 1944 roku nie istniały jeszcze w dojrzałej formie inżynieryjnej. To właśnie wirówki stały się standardem po wojnie i to one dziś są podstawą każdego komercyjnego zakładu wzbogacania uranu.

Termodyfuzja a program ciężkiej wody

Termodyfuzja miała też niespodziewane zastosowanie w kontekście produkcji ciężkiej wody. Deuterium i wodór mają dużą różnicę mas względnych (stosunek mas to dokładnie 2:1), więc efekt Soreta dla wody jest wielokrotnie silniejszy niż dla cząsteczek UF6. Już w latach trzydziestych XX wieku przeprowadzano eksperymenty z wzbogacaniem deuterium metodami termicznymi.3

W trakcie Projektu Manhattan termodyfuzja nie była stosowana do produkcji ciężkiej wody na dużą skalę (USA używały głównie elektrolizy i metody wymiennej), ale metody pokrewne były rozważane. Co ciekawe, program Clusius-Dickel był w Niemczech używany właśnie dla lekkich cząsteczek, a nie dla uranu — stąd spora część wiedzy o termodyfuzji, którą dysponowały USA po wojnie, wywodziła się z przejętych raportów i przesłuchań niemieckich fizyków.3,5

Dziedzictwo techniczne: kolumny w badaniach naukowych

Choć termodyfuzja uranu jest dziś wyłącznie historią, kolumny Clausius-Dickel mają ciągłą historię zastosowań w fizyce izotopowej i chemii nuklearnej. Laboratoria produkujące czyste izotopy do badań medycznych, fizyki jądrowej i spektroskopii mają w swoim wyposażeniu mniejsze lub większe zestawy kolumn termodyfuzyjnych.3

Wśród izotopów wytwarzanych tą metodą na skalę laboratoryjną i komercyjną warto wymienić: He-3 (używany w kriogenice, detektorach neutronów i badaniach polaryzacji jądrowej), Kr-82, Kr-84, Xe-129, Xe-131 (ważne w spektroskopii i medycynie), Ne-20 i Ne-22 (wzorce dla spektrometrów mas), a także Ar-36 i Ar-40 do datowania geologicznego.3

Termodyfuzja jest więc technologią, która nie przetrwała jako metoda wzbogacania paliwa jądrowego, lecz ma żywą historię w produkcji preparatów izotopowych dla nauki. Pod tym kątem historia S-50 jest historią przesunięcia narzędzia z jednego kontekstu do zupełnie innego, bez utraty fundamentalnej użyteczności fizycznej.

Rola S-50 w debacie o priorytecie i organizacji Projektu Manhattan

Historia S-50 jest też ważna z perspektywy zarządzania badaniami i decyzji o priorytetach w warunkach wojennych. Groves nie był fizykiem — był inżynierem wojskowym, który zrozumiał, że optymalizacja na jeden parametr (najwyższy efekt jednostkowy metody) może być mniej ważna niż optymalizacja systemowa (jak najszybciej dostarczyć materiał broniowy do wskazanej daty). Decyzja o S-50 była suboptymalna z punktu widzenia fizyki, lecz racjonalna z punktu widzenia harmonogramu.2,4

Podobne decyzje były podejmowane w całym Projekcie. Zamiast czekać na najlepszą technologię, „Manhattan District" równolegle rozwijał kilka ścieżek. Niektóre okazały się mniej wartościowe niż oczekiwano (termodyfuzja), inne więcej (dyfuzja gazowa w K-25). Ale właśnie dzięki podejściu równoległemu program nie ryzykował opóźnienia ze względu na niepowodzenie jednej ścieżki.2

Ta lekcja organizacyjna — że równoległość jest kosztowna, ale redukuje ryzyko systemowe — stała się doktryną wielu późniejszych wielkich programów technologicznych: od programów rakietowych USA i ZSRR, przez program Apollo, po dzisiejsze wielościeżkowe programy badawcze.

Osoby kluczowe: Philip Abelson i jego późniejsza kariera

Philip Abelson (1913–2004) nie utrwalił się w pamięci zbiorowej tak jak Oppenheimer czy Fermi, mimo że jego wkład w budowę pierwszej bomby był konkretny i niemal niepodważalny. Po wojnie powrócił do Naval Research Laboratory, gdzie przez dekady pracował nad różnymi projektami — od reaktorów morskich (w latach 50. XX wieku był mentorem programu napędowego dla łodzi podwodnych, który doprowadził do USS Nautilus w 1954 roku) po badania astrochemiczne (był jednym z pionierów analizy aminokwasów w meteorytu Murchison).4

W 1971 roku Abelson odkrył, że meteoryt Murchison zawiera nie tylko węglowodany alifatyczne, ale i aminokwasy w formach racemicznych, co było silnym argumentem na rzecz abiogenicznego powstawania cząsteczek organicznych w kosmosie. Ta praca — odległa od fizyki izotopowej S-50 — pokazuje trajektorię niezwykłego naukowca, którego dorobek wykraczał daleko poza jedną instytucję i jedno zastosowanie.4

Termodyfuzja w kontekście znanych rywalizacji technologicznych: wirówki kontra bariery dyfuzyjne

Losy metod wzbogacania uranu po wojnie są pouczające dla zrozumienia, dlaczego S-50 był epizodyczny, a inne metody przetrwały. Dyfuzja gazowa stała się przez dekady dominującym procesem w USA, ZSRR, Francji i Wielkiej Brytanii z jednego prostego powodu: skalowanie jest liniowe. Podwojenie liczby etapów dyfuzji podwaja liczbę etapów separacji, a każda bariera może być produkowana masowo. Koszt jest wysoki ze względu na zużycie energii, ale infrastruktura jest przewidywalna i dobrze rozumiana.3,5

Wirówki gazowe pojawiły się jako realna alternatywa w latach 60. i 70. XX wieku, gdy Zippe (były więzień z okresu sowieckich badań jądrowych) upowszechnił wiedzę o układach wirówkowych po ucieczce na Zachód. Wirówka osiąga współczynnik separacji na etap rzędu 1,3–2,0 (dla lekkiego UF6), czyli wielokrotnie wyższy niż kolumny dyfuzyjne. Zużycie energii jest też kilkadziesiąt razy mniejsze na jednostkę SWU (ang. Separative Work Unit). Dlatego wirówki wyparły dyfuzję gazową w nowoczesnych zakładach komercyjnych i są dziś standardem w Europie, Japonii i innych krajach.3

Termodyfuzja nie mogła z nimi konkurować w żadnym z tych parametrów dla uranu. Ale dla izotopów lekkich (wodór, hel, neon) profil jest zupełnie inny: wzrost masy między izotopami jest proporcjonalnie dużo większy, konwekcja w kolumnie działa sprawniej przy niższych ciśnieniach, a rynek preparatów izotopowych jest wystarczająco duży, by utrzymać takie zakłady. To dlatego termodyfuzja przetrwała jako specjalistyczna metoda laboratoryjna i półprzemysłowa, choć nie jako metoda produkująca paliwo jądrowe.3

Wpływ S-50 na wzbogacanie izotopu azotu i tlenu

Szczególnie ciekawe jest zastosowanie metod termodyfuzyjnych dla N-15 i O-18, które mają kluczowe zastosowania w badaniach biologicznych i medycznych. Izotop N-15 jest stosowany jako znacznik w badaniach metabolizmu azotu, syntezy białek i kwasów nukleinowych; izotop O-18 jest używany do produkcji F-18 dla pozytonowej tomografii emisyjnej (PET). Oba izotopy muszą być dostępne w wysokim wzbogaceniu, a termodyfuzja jest jedną z efektywnych metod ich produkcji.3

Procent naturalnego N-15 wynosi zaledwie 0,37%, a O-18 wynosi 0,205%. Obydwa wymagają wieloprzejściowej separacji. Kolumny termodyfuzyjne zastosowane do tlenku azotu lub wodoru cząsteczkowego mogą stopniowo wzbogacić te izotopy do stężeń powyżej 99%, co jest standardem wymaganym przez rynek preparatów diagnostycznych. Zakłady produkujące N-15 lub O-18 metodą termodyfuzji to dziś ciche, małe instalacje przemysłowe — zupełne przeciwieństwo wojennego S-50 z jego 2 100 kolumnami — ale oparte na tej samej zasadzie fizycznej.

Geopolityka surowca uranu a wzbogacanie: kontekst strategiczny metod separacyjnych

Termodyfuzja, dyfuzja gazowa, wirówki i kalutrony to nie tylko kwestia fizyki: to narzędzia geopolityki. Kraj posiadający zakłady wzbogacania uranu ma zdolność do produkcji zarówno paliwa dla elektrowni, jak i materiału do broni, bo fizyczne procesy są te same — różni się tylko stopień wzbogacenia. To dlatego proliferacja zdolności wzbogacania uranu jest traktowana przez nieproliferacyjne reżimy (NPT, IAEA) z taką powagą.5

Historia S-50 jest jednym z wczesnych przykładów tego, że zdolności separacyjne mogą być rozbudowywane szybko (pięć miesięcy od decyzji do uruchomienia S-50) i maskowane na tle legalnej produkcji przemysłowej. Ten precedens historyczny był wielokrotnie przywoływany w debatach o irańskim programie wzbogacania, o koreańskich badaniach izotopowych i o zdolnościach separacyjnych Pakistanu. W każdym z tych przypadków historyczna lekcja S-50 — że skala technologiczna może być osiągnięta niespodziewanie szybko przy odpowiedniej determinacji politycznej i dostępie do surowca — jest elementem strategicznej analizy zagrożeń proliferacyjnych.5

Ekonomika S-50: koszt w porównaniu z innymi zakładami

Możliwe jest przybliżone porównanie kosztów poszczególnych zakładów wzbogacania w ramach Projektu Manhattan. K-25 (dyfuzja gazowa) kosztował ok. 512 mln dolarów (wartość 1945 roku). Y-12 (kalutrony) kosztował ok. 427 mln dolarów. S-50 (termodyfuzja) kosztował zaledwie ok. 26 mln dolarów — kilkanaście razy mniej niż pozostałe zakłady.2,4

Ten stosunek kosztów kapitałowych pokazuje, dlaczego S-50 był pociągającym rozwiązaniem kryzysowym: był tani w budowie przy danej skali przepustowości. Wadą był wysoki koszt operacyjny — energia i para — który na dłuższą metę czyniłby go niekonkurencyjnym. W logice Projektu Manhattan, gdzie czas był walutą najważniejszą, a kapitał był praktycznie bez limitu, ten kompromis był uzasadniony.2,4

Znaczenie termodyfuzji dla zrozumienia proliferacji

Termodyfuzja jest dziś historyczną metodą dla uranu, ale jej historia ma bezpośrednie znaczenie dla zrozumienia, jak trudno zablokować proliferację zdolności wzbogacania. Kolumny Clausius-Dickel zostały opublikowane w literaturze naukowej w 1938 roku, a ich zasada działania była znana każdemu fizykowi zainteresowanemu tematem. Jedyna bariera między wiedzą a praktyką była inżynieryjno-przemysłowa: skala, dostęp do UF6, energetyka i materiały odporne na korozję.

W 1944 roku USA poradziły sobie z tą barierą w pięć miesięcy. Dla państwa z dostępem do rudy uranu, zdolnościami chemicznymi (produkcja UF6) i odpowiednią determinacją czas mógłby być porównywalny już w wczesnych latach zimnej wojny. To dlatego kontroproliferacja skupiała się — i nadal skupia — nie tylko na ograniczeniu wiedzy, ale na kontroli dostępu do materiałów i sprzętu: rury nierdzewne o odpowiednich parametrach, sprężarki zdolne do obsługi agresywnych gazów, systemy próżniowe i uszczelnienia odporne chemicznie. Wiele z tych komponentów podlega dziś kontroli eksportowej w ramach reżimu NSG (Nuclear Suppliers Group).5

Termodynamika termodyfuzji: dlaczego energia jest kluczowym ograniczeniem

Zrozumienie, dlaczego S-50 był tak energochłonny, wymaga odwołania się do termodynamiki separacji izotopowej. Każda metoda wzbogacania narusza lokalne równowagi termodynamiczne, generując ilości entropii proporcjonalne do ilości przeprowadzonej separacji. Miarą efektywności jest właśnie jednostka SWU (Separative Work Unit), która quantifies energię potrzebną do wykonania danej separacji niezależnie od metody.3

Dla dyfuzji gazowej (K-25) zużycie energii elektrycznej wynosi ok. 2 400–3 000 kWh/SWU. Dla wirówek gazowych wynosi zaledwie 50 kWh/SWU — imponująco niżej. Dla termodyfuzji cieplnej szacunki historyczne dla S-50 wskazują na wartości rzędu 12 000–30 000 kWh/SWU w ekwiwalencie elektrycznym (uwzględniając sprawność wytwarzania pary). To oznacza, że S-50 był 4–10 razy bardziej energochłonny niż dyfuzja gazowa i 240–600 razy bardziej energochłonny niż wirówki.3,4

Skąd ta ogromna różnica? W kolumnie termodyfuzyjnej energia jest zużywana na utrzymanie stałego gradientu temperatur przez całą wysokość 14 metrów każdej kolumny. Większość tej energii nie trafia do cząsteczek UF6 jako praca separacyjna — trafia do wody chłodzącej. To typowy problem procesów termicznych operujących blisko równowagi termodynamicznej: sprawność jest niska z definicji, bo gradient temperatury musi być duży (żeby dać obserwowalne efekty Soreta), ale każdy duży gradient temperatur oznacza duże przepływy ciepła i duże straty energetyczne.3

Dyfuzja gazowa i wirówki działają inaczej: w dyfuzji gazowej ruch cząsteczek przez bariery jest procesem quasi-izotermicznym (temperatura nie musi być wysoka), a w wirówkach grawitacyjna separacja centryugalna jest bardzo efektywna mechanicznie. Żadna z tych metod nie wymaga utrzymywania ekstremalnych gradientów temperatury przez ogromne objętości materiału.3

Ta analiza energetyczna tłumaczy, dlaczego S-50 był tak drogi w eksploatacji, mimo że tani w budowie. Koszt operacyjny w dłuższym horyzoncie szybko zdyskontowałby wszelkie oszczędności na etapie inwestycyjnym — i właśnie dlatego po wojnie zakład zamknięto, nie modernizowano.

Termodyfuzja w edukacji naukowej: dlaczego warto ją znać

Studenci fizyki i chemii nuklearnej powinni znać termodyfuzję nie tylko ze względu na jej historię w Projekcie Manhattan, ale też dlatego, że jest ona jedną z nielicznych metod separacyjnych, których zasadę działania można zademonstrować w skali laboratoryjnej przy stosunkowo skromnych zasobach. Efekt Soreta jest mierzalny w prostych aparaturach szklanych z gradient temperatury wytwarzanym np. gorącym drutem i chłodnicą zewnętrzną, przy użyciu mieszanin gazowych nieradioaktywnych (np. He/Ne, He/Ar).3

Takie eksperymenty laboratoryjne pozwalają studentom empirycznie zaobserwować separację izotopów lub izotopologów bez żadnych zagrożeń radiologicznych. Co więcej, analiza matematyczna efektu — wyprowadzenie równania transportu w gradiencie temperatury i porównanie z modelem konwekcji w cylindrze — jest standardowym ćwiczeniem w kursach fizyki statystycznej i transportu. Termodyfuzja łączy fizykę statystyczną, termodynamikę i inżynierię chemiczną w jednym, eleganckim przykładzie.3

Dla historyków nauki i techniki artykuł o termodyfuzji jest też punktem wejścia do szerszej refleksji nad tym, jak wojenne decyzje technologiczne kształtują powojenny krajobraz badań. S-50 nie zostawił po sobie działających instalacji ani znaczącej szkoły naukowej w dziedzinie wzbogacania uranu — ale zostawił tradycję stosowania termodyfuzji do lekkich izotopów, żywą do dziś w laboratoriach izotopowych na całym świecie.

Podsumowanie: miejsce termodyfuzji w historii wzbogacania uranu

S-50 i szersza historia termodyfuzji uranowej oferuje kilka niezależnych lekcji. Po pierwsze, lekcję fizyczną: efekt Soreta w ciężkich układach jest słaby, ale daje się skumulować przez kaskadowanie ogromnej liczby kolumn, czego dowodem jest zakład z 2 100 kolumnami w Oak Ridge. Po drugie, lekcję inżynieryjną: prostota mechaniczna nie jest synonimem prostoty energetycznej — S-50 był trudny do uzasadnienia ekonomicznie poza kontekstem wojennym. Po trzecie, lekcję strategiczną: zdolność do szybkiej industrializacji procesu, nawet słabego i niedoskonałego, może być cenna w nagłej potrzebie. Po czwarte, lekcję historyczną: metody, które nie przetrwały jako przemysłowe, nie znikają całkowicie — przenoszą się do niszy badawczych i tam żyją własnym życiem.

Zakład S-50 funkcjonował przez mniej niż rok jako instytucja operacyjna. Ale idea separacji izotopowej przez gradient temperatury, opisana przez Clausego i Dickela w 1938 roku i zastosowana przez Abelsona w instalacji marynarskiej, a potem przez Manhattan District w skali przemysłowej, trwa w laboratoriach do dziś — cicha, skromna, ale użyteczna. To jeden z najlepszych przykładów na to, że w historii techniki nie ma metod „wyrzuconych do kosza"; są tylko metody czekające na właściwy kontekst zastosowania.3,4

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału pokazującego kolumny S-50 i ich miejsce w wojennej kaskadzie wzbogacania.

Powiązane kalkulatory i narzędzia

Powiązane artykuły

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na jakościowej ocenie wpływu niewielkiego wzbogacenia wstępnego na dalsze etapy procesu. Należy:

  1. porównać wsad naturalny z wsadem po S-50,
  2. wyjaśnić, dlaczego nawet wzrost do około 0,89% może mieć znaczenie dla kolejnych zakładów,
  3. odnieść to do pracy K-25 i Y-12,
  4. wskazać, który etap najbardziej korzysta z lepszego wsadu,
  5. sformułować wniosek, dlaczego mały efekt jednostkowy może dać duży efekt systemowy.

Celem ćwiczenia jest pokazanie, że sens S-50 ujawnia się dopiero na poziomie całej kaskady produkcyjnej.

Drugie ćwiczenie powinno dotyczyć kompromisu między prostotą techniki a jej kosztami energetycznymi. Należy:

  1. wypisać, które elementy S-50 były prostsze niż w K-25,
  2. wskazać, skąd brało się olbrzymie zapotrzebowanie na ciepło,
  3. porównać termodyfuzję z dyfuzją gazową i wirówkami,
  4. ocenić, dlaczego metoda była dobra na wojnę, ale słaba na długi okres,
  5. wyjaśnić, jakie cechy techniki przemysłowej decydują o jej trwałości po zakończeniu programu awaryjnego.

To ćwiczenie ma pokazać, że historia S-50 jest przede wszystkim lekcją o ekonomii czasu wojennego.
