Streszczenie
Wirówka laboratoryjna, ultrawirówka biologiczna i wirówka gazowa mają wspólną intuicję: obrót zamienia różnice masy lub gęstości w różnice położenia. Na tym podobieństwo praktyczne szybko się kończy.1
W dydaktyce warto użyć zwykłej wirówki jako punktu startu, ale należy unikać uproszczeń, że np. przemysłowe wzbogacanie uranu jest powiększoną wersją sprzętu laboratoryjnego. To inna chemia, inna skala ryzyka, inna kontrola materiałowa i inny poziom inżynierii.
Rozszerzenie tematu
W laboratorium wirówka często rozdziela zawiesiny: komórki, osady, cząstki albo fazy o różnej gęstości. Użytkownik widzi probówkę, osad i klarowniejszą ciecz. Taka intuicja jest pomocna, bo pokazuje, że ruch obrotowy może zastąpić czekanie na powolne opadanie w polu grawitacyjnym.1

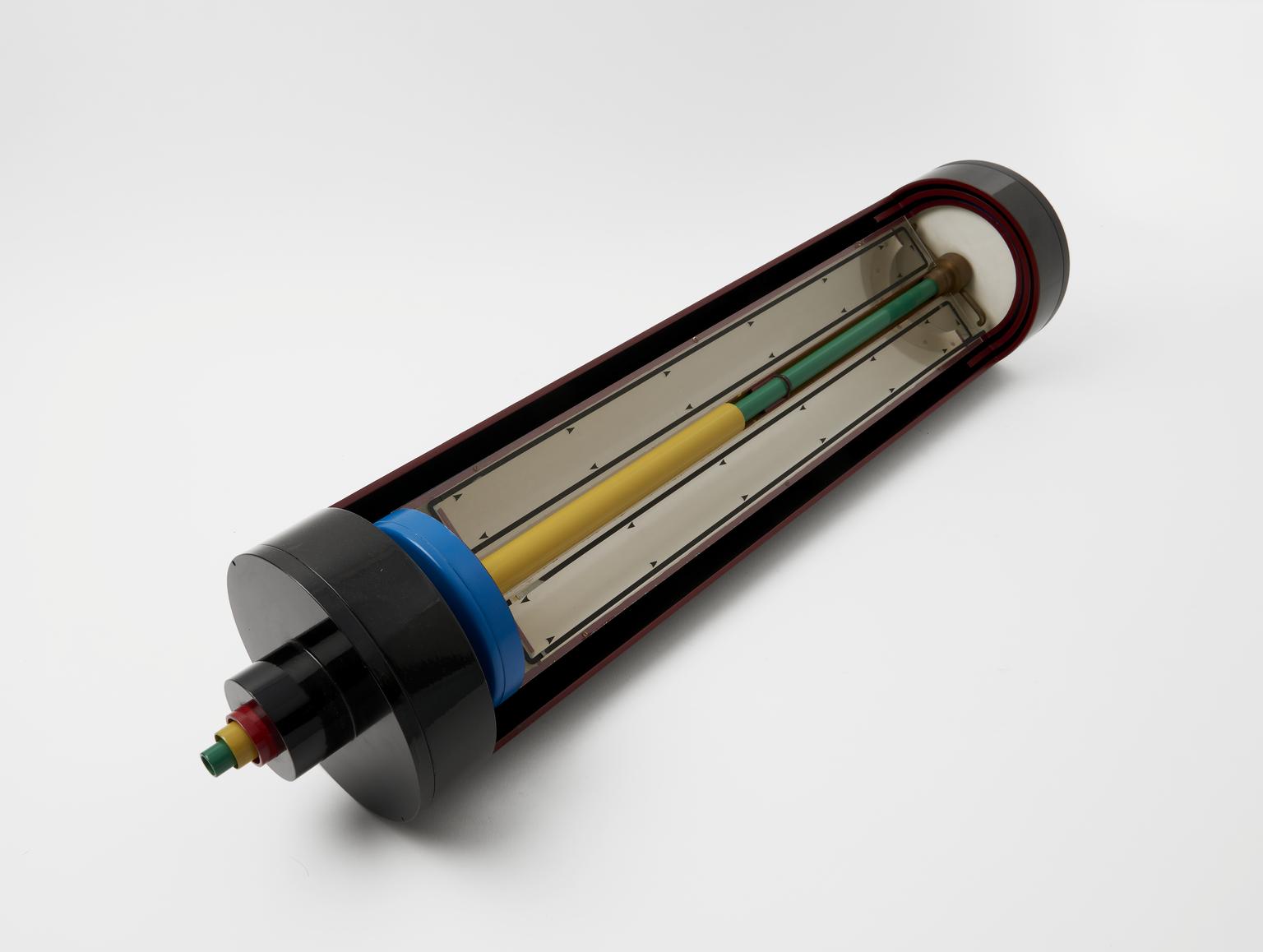

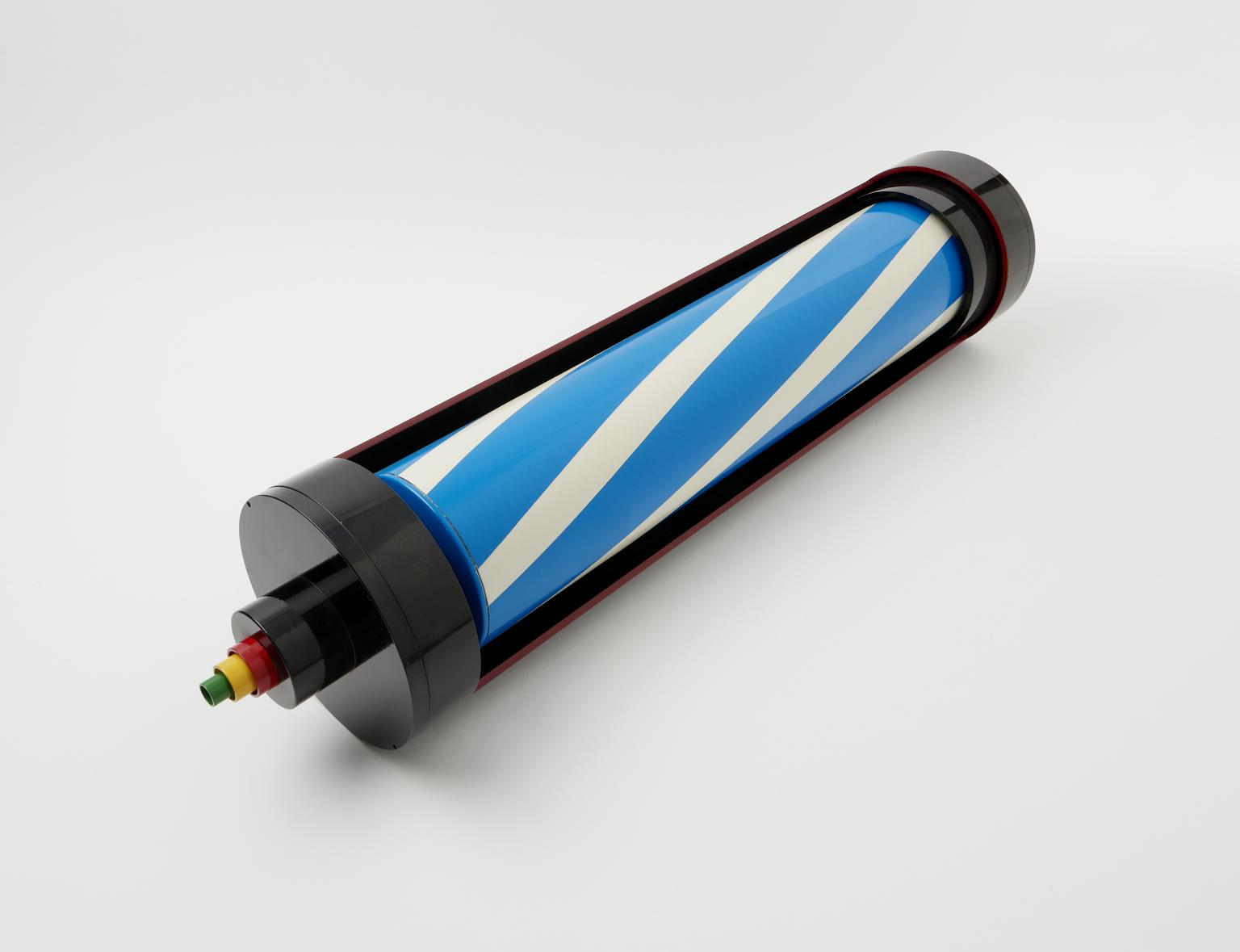

Ultrawirówka idzie dalej: pracuje z większymi przyspieszeniami i pozwala badać makrocząsteczki, organelle albo gradieny gęstości. Nadal jednak zwykle mówimy o cieczach, próbkach porcjowych i aparaturze laboratoryjnej. Wirówka gazowa do UF6 jest urządzeniem przepływowym: gaz wchodzi, dwa strumienie wychodzą, a efekt jednej maszyny musi być połączony z innymi stopniami.2
Fałszywa analogia zaczyna się wtedy, gdy ktoś mówi: "skoro umiemy używać wirówki w laboratorium, to umiemy wzbogacać uran". To pomija mechanikę rotora, próżnię, chemię UF6, pracę ciągłą, kontrolę drgań, systemy zasilania, automatyzację i rachunkowość materiałową. Nie należy przenosić doświadczeń z jednego typu aparatury na drugi.3
Analogii można używać dobrze. Zwykła wirówka pomaga pokazać, czym jest pole odśrodkowe. Ultrawirówka pomaga pokazać, że przyspieszenia techniczne potrafią być ogromne. Wirówka gazowa uczy natomiast, że nawet bardzo silne pole sił nie wystarczy, gdy rozdzielane obiekty różnią się tylko nieznacznie i trzeba prowadzić proces w sposób ciągły.
Trzy typy wirówek — szczegółowe porównanie
Porównanie trzech typów wirówek przez pryzmat parametrów i zastosowań:
Wirówka laboratoryjna (benchtop/floor).
- Przyspieszenie: 500–15 000 × g
- Medium: ciecz (bufory, roztwory wodne, mieszaniny organiczne)
- Zastosowanie: sedymentacja komórek, osadów, faz
- Temperatura: RT lub chłodzona (4°C)
- Materiał probówki: plastik (PP, PE), szkło
- Ryzyko: mechaniczne (szyba, plastik), biologiczne (aerozole z próbek)
- Tryb pracy: porcjowy (batch)
Ultrawirówka (ultracentrifuge).
- Przyspieszenie: 100 000–900 000 × g
- Medium: ciecz (gęstościowe gradienty, roztwory sacharozy, CsCl)
- Zastosowanie: organelle komórkowe, makrocząsteczki (DNA, RNA, białka), wirusy
- Temperatura: chłodzona (4°C), próżnia wewnątrz komory rotorowej
- Materiał rotoru: tytan, aluminium, CFRP
- Ryzyko: mechaniczne (pęknięcie rotoru "implosjaa" jest możliwa), biologiczne
- Tryb pracy: porcjowy lub ciągły (preparatywna vs. analityczna)
Wirówka gazowa do UF₆.
- Przyspieszenie: 500 000–1 000 000 × g (na peryferji)
- Medium: gaz (UF₆ jako faza gazowa, niskie ciśnienie 0,5–15 Torr)
- Zastosowanie: separacja izotopów ²³⁵U/²³⁸U
- Temperatura: 40–80°C (kontrolowana dla konweksji)
- Materiał rotoru: CFRP, maraging steel, aluminium
- Ryzyko: chemiczne (HF z wody + UF₆), radiologiczne, krytycznościowe, mechaniczne
- Tryb pracy: ciągły (przepływowy), kaskada
Podsumowanie w tabeli:
| Cecha | Lab | Ultra | Gazowa |
|---|---|---|---|
| Przyspieszenie | do 15 000g | do 900 000g | do 1 000 000g |
| Medium | ciecz | ciecz/gaz | gaz (UF₆) |
| Tryb | batch | batch/ciągły | ciągły |
| Rozdzielana różnica | gęstość | masa/gęstość | masa (0,86%) |
| Główne ryzyko | mechaniczne | mechaniczne | chem+radio |
| Kaskadowanie | nie | nie | tak (konieczne) |
| Safeguards | nie | nie | tak (MAEA) |
Fizyczne podstawy separacji w trzech typach wirówek
Choć wszystkie trzy typy korzystają z obrotu — mechanizm separacji jest różny:
Sedymentacja w cieczy (lab i ultrawirówka). W wirówce laboratoryjnej — cząstki zawieszone w cieczy sedymentują radialnie. Prędkość sedymentacji v_sed = (2r²/9η) × (ρ_cząstka - ρ_ciecz) × ω²r, gdzie η to lepkość cieczy, r to promień cząstki. Duże, gęste cząstki sedymentują szybko. To mechanizm masywnej separacji gęstości/wielkości.
Równowaga w gazie (wirówka gazowa). W wirówce gazowej — gaz dąży do rozkładu barometrycznego w polu odśrodkowym. Nie ma "sedymentacji" w klasycznym sensie — bo UF₆ jest gazem, nie zawiesiną. Separacja wynika z różnicy ciśnień parcjalnych izotopów przy różnych promieniach. Efektywny czynnik separacji α ≈ exp(Δm v²/2RT) — zależy od różnicy mas Δm, która jest tylko 3 jednostki atomowe.
Dlaczego α jest małe w wirówce gazowej. Δm/m = 3/352 ≈ 0,86% — to niewielka różnica. W porównaniu: wirówka laboratoryjna rozdziela obiekty (komórki, osady) o różnicach gęstości 10–100%. Wirówka gazowa rozdziela izotopy o różnicy 0,86%. Stąd α tylko ≈ 1,05–1,3 nawet przy prędkości 600–700 m/s.
Gradient gęstości CsCl w ultrawirówce. Analityczna ultrawirówka z gradientem CsCl: DNA'cząstki tworzą pasmę w określonej gęstości (density gradient centrifugation). To bliżej do barometrycznej formuły niż klasyczna sedymentacja — ale nadal w cieczy, nie gazie.
Analogia użyteczna — pole odśrodkowe jako "grawitacja"
Analogia między wirówką a grawitacją jest pedagogicznie wartościowa — jeśli stosować ją ostrożnie:
Co analogia wyjaśnia dobrze. Siła odśrodkowa f = mω²r działa jak grawitacja: duże masy "spadają na zewnątrz". Barometryczna formuła ρ(r) ∝ exp(mω²r²/2RT) jest analogiczna do atmosferycznej formuły barometrycznej ρ(h) ∝ exp(−mgh/RT). Obie wynikają z równowagi między polem sił a entropią mieszania (termicznym ruchem cząsteczek).
Co analogia nie wyjaśnia. Skala różnicy mas między izotopami (0,86%) vs. między cząstkami w laboratorium (10–100%). Potrzeba kaskady (wielokrotne przejścia przez α). Konweksja wewnętrzna (przepływ osiowy Onsagera) — brak odpowiednika w prostej wirówce laboratoryjnej. Tryb pracy ciągłej vs. porcjowej.
Analogia "atmosfera planety". Lepszą analogią dla separacji izotopów niż "wirówka laboratoryjna" jest atmosfera planety: lżejsze gazy (H₂, He) uciekają z atmosfery, cięższe (N₂, O₂, Ar) pozostają. To "separacja izotopów" przez pole grawitacyjne — lecz bardzo mała różnica mas daje bardzo wolną separację na poziomie planetarnym.
Różnica skali ryzyka — dlaczego analogia jest niebezpieczna
Główna dydaktyczna "pułapka" analogii wirówka laboratoryjna = wirówka gazowa leży w skali ryzyka:
Wirówka laboratoryjna: ryzyko ograniczone. Typowa awaria wirówki laboratoryjnej: pęknięcie probówki (bałagan), kontaminacja aerozolami (dla próbek biologicznych), ewentualne zatrzymanie rotoru. Zarządzanie ryzykiem: procedury BHP, ochrona przed biologicznymi aerozolami.
Wirówka gazowa: wielowymiarowy hazard. Awaria wirówki UF₆:
- Mechaniczna (pęknięcie rotoru) → fragmenty w dużej prędkości
- Chemiczna (uwolnienie UF₆ → HF) → natychmiastowe zagrożenie toksyczne
- Radiologiczna (aerozole UF₆/UO₂F₂) → wdychanie radioaktywnych cząsteczek
- Krytycznościowa (akumulacja UO₂F₂ z wzbogaconego uranu w geometrii krytycznej)
Różnica regulacyjna. Wirówka laboratoryjna: regulowana przez przepisy BHP (Kodeks Pracy, rozporządzenia BHP). Wirówka gazowa: Prawo Atomowe, licencja NRC (USA) lub równoważny regulator, Euratom Safeguards, MAEA Safeguards, procedury krytyczności. Poziom regulacji — nieporównywalny.
Ultracentrifuge w biologii a separacja izotopów — historyczna więź
Interesujący wątek historyczny: ultracentrifuga i wirówka gazowa mają wspólne korzenie:
Theodor Svedberg (1924). Svedberg z Uppsali (Nagroda Nobla, 1926) zbudował pierwsze analityczne ultracentrifugi — do badania białek. Prędkości: ~100 000 RPM (dla tamtej epoki niewyobrażalne). Rotor z tytanu (wczesne projekty). Separacja: koloidalne cząsteczki przez pole odśrodkowe.
Jesse Beams (1934). Beams, inspirowany Svedbergiem, rozwijał ekstremalnie szybkie wirówki (magnetycznie lewitujące!) — i zaczął myśleć o separacji izotopów. Beams miał laboratoryjne wirówki 1 000 000+ RPM zanim Projekt Manhattan zaczął.
Wątek Zippego i ZSRR. Zippe rozwijał wirówki gazowe w Sukhumi (ZSRR). Wiele rozwiązań technicznych (łożyska, napędy) zostało zainspirowanych przez wirówki ultrabiol ogiczne i precyzyjne. Technologia "przenikała" między dyscyplinami.
Współczesne ultrawirówki i wirówki gazowe. Rotory z CFRP, łożyska magnetyczne, napędy elektryczne wysokoczęstotliwościowe — te same technologie są używane w zaawansowanych ultrawirówkach preparatywnych i w wirówkach gazowych. Wiedza inżynierska jest transferowalna — lecz problemy (skala, medium, ciągłość, safeguards) są zupełnie różne.
8 Otwartych pytań badawczych
-
Jak precyzja balansu rotoru (balancing) wpływa na żywotność wirówki gazowej? Jakiego rzędu nierównoważność jest dopuszczalna przy 63 000 RPM?
-
Jakie są granice podobieństwa modeli fizycznych wirówki gazowej i analitycznej ultrawirówki (AUC)? Gdzie model sedymentacji Lamm jest dobry a gdzie zawodzi dla gazów?
-
Czy istnieją technologie separacji izotopów, które zacierają granicę między wirówką laboratoryjną a gazową? (SILEX, mikrofluidyczne separatory izotopów?)
-
Jaką rolę odgrywają właściwości lepkości i ciepła właściwego UF₆ w projekcie wirówki gazowej? Jakie są wartości tych parametrów dla UF₆ w warunkach procesowych?
-
Jakie są typowe tryby awarii rotorów CFRP vs. aluminium? Czy awaria CFRP jest bardziej czy mniej niebezpieczna niż aluminium?
-
Jaką rolę odgrywa temperatura gradient w konweksji Onsagera — ile stopni wystarczy? Jakie parametry termiczne są typowe dla wirówek URENCO (jeśli dostępne OSINT)?
-
Jak biologiczna ultrawirówka (np. Beckman Optima XE) różni się od wirówki gazowej pod kątem wymagań próżniowych? Jakie ciśnienia są typowe dla obu typów?
-
Jak student może zademonstrować separację izotopów bezpiecznie w laboratorium akademickim? Jakie izotopy i metody (np. ¹³C, ¹⁸O — nie uranu!) pozwalają na demonstrację zasady bez hazardu?
Słownik pojęć porównawczych
Wirówka laboratoryjna (benchtop) — urządzenie laboratoryjne do sedymentacji cząstek w cieczy; przyspieszenia do 15 000g; tryb porcjowy; niskie ryzyko.
Ultrawirówka (ultracentrifuge) — wirówka analityczna lub preparatywna; przyspieszenia do 900 000g; rozdziela makrocząsteczki (DNA, białka); w próżni; rotor tytan/CFRP.
Wirówka gazowa (gas centrifuge) — wirówka przemysłowa do separacji izotopów uranu; medium: UF₆ (gaz); przyspieszenia do 1 000 000g; tryb ciągły; kaskada; safeguards.
Pole odśrodkowe — "efektywna grawitacja" w układzie odniesienia obracającym się; siła odśrodkowa f = mΩ²r; kierunek: radialnie na zewnątrz.
α (czynnik separacji) — stosunek stężeń izotopów po separacji do przed; w wirówce gazowej α ≈ 1,05–1,3; mały ze względu na małą różnicę mas izotopów.
Sedymentacja — ruch cząstek ku zewnątrz w polu odśrodkowym; mechanizm wirówki laboratoryjnej; nie to samo co separacja izotopów w gazie.
Gradient gęstości — warstwa cieczy o rosnącej gęstości używana w ultrawirówce do rozdzielania frakcji; np. CsCl dla DNA.
8 Podsumowań dydaktycznych
-
Analogia jest narzędziem — nie wyrocznią. Wirówka laboratoryjna pomaga zrozumieć pole odśrodkowe. Ale analogia "powiększona wirówka laboratoryjna = wzbogacanie uranu" jest nieprecyzyjna i potencjalnie myląca.
-
Kluczowa różnica: α. W laboratorium rozdzielamy obiekty o różnicach gęstości 10–100%. W wirówce gazowej: Δm/m = 0,86%. Stąd mały α i konieczność kaskady — pojęcia bez odpowiednika w laboratorium.
-
Tryb ciągły vs. porcjowy. Wirówka gazowa jest maszyną przepływową (ciągłą) — materialniako połączoną w kaskadę. Wirówka laboratoryjna: porcjowa. To fundamentalna różnica dla operacji i sterowania.
-
Ryzyko nie jest skalowalne. Zwiększenie wirówki laboratoryjnej 1000× nie daje "wirówki gazowej" — zmienia się całkowicie chemiczny hazard (UF₆/HF), radiologiczny, krytycznościowy. Nie skałuj ryzyka prostą proporcją.
-
Historia: ultrawirówka i wirówka gazowa — wspólne korzenie. Beams, Svedberg, Zippe korzystali z podobnych technologii mechanicznych — lecz rozwijali je dla różnych celów. Wiedza inżynierska jest transferowalna, problemy nie.
-
Analogia do atmosfery planety. Lepsza analogia fizyczna niż "wirówka lab": atmosfera planety rozdziela izotopy grawitacyjnie. Lecz wymaga milionów lat i skali planetarnej — wirówka gazowa skraca czas przez ekstremalnie silne pole odśrodkowe.
-
Demonstracja laboratoryjne bez uranu. Separacja izotopów może być demonstrowana bezpiecznie dla innych pierwiastków (¹³C, ¹⁸O, D₂O) przez bezpieczne metody (NMR, spektrometria masowa, chemiczne). Nie potrzeba wirówki gazowej do zrozumienia zasady.
-
Polskiemu studentowi. Wiele polskich studentów fizyki, chemii i inżynierii ma doświadczenie z wirówkami laboratoryjnymi lub ultrawirówkami. Ten artykuł pomaga "skalibrować" intuicję — co jest transferowalne, a co nie — tak by wchodzić do reszty kursu z precyzyjnym, nie błędnym, punktem wyjścia.
Inżynieryjne aspekty ultrawirówki preparatywnej — szczegóły porównawcze
Zaawansowane ultrawirówki preparatywne mają wiele cech wspólnych z wirówkami gazowymi z perspektywy inżynierii mechanicznej:
Rotory ultrawirówki. Współczesne rotory ultrawirówek preparatywnych (np. Beckman Coulter SW 32.1, SW 60, Ti 45, Ti 70.1) są wykonane z:
- Aluminium (stopy 2024, 7075) — tańsze, lżejsze, do ~100 000 RPM
- Titanu (Ti-6Al-4V) — wyższe prędkości, wyższa wytrzymałość
- CFRP (wyselektowane modele) — ultra-lekkie, wysokie prędkości
Próżnia w ultrawirówce. Komora rotorowa ultrawirówki preparatywnej jest ewakuowana do ciśnienia ~10⁻³ mbar — by zmniejszyć tarcie gazowe (aerodynamic drag). Pompa turbomolekularna lub dyfuzyjna. To identyczny powód jak w wirówce gazowej — tyle że wirówka gazowa utrzymuje niskie ciśnienie UF₆ (nie próżnię).
Łożyska w ultrawirówce. Nowoczesne Beckman Optima XE używają lewitacji magnetycznej (frictionless bearing). W starszych modelach: ball bearings lub needle bearings. Lewitacja magnetyczna → mniejsze tarcie, cichsza praca, dłuższa żywotność.
Monitorowanie w ultrawirówce. Analityczne ultrawirówki (Optima AUC) mają wbudowane systemy optyczne (absorbancja, interferencja, fluorescencja) do monitorowania sedymentacji w czasie rzeczywistym. W wirówce gazowej: analogicznie PNEM (czujniki gamma) monitorują wzbogacenie online.
Temperatura w ultrawirówce. Dokładna kontrola temperatury: ±0,5°C. Tarcie rotoru generuje ciepło — aktywne chłodzenie jest konieczne. W wirówce gazowej: gradient temperatury jest celowo utrzymywany dla konweksji Onsagera. To odwrotny cel — lecz ta sama inżynieryjne potrzeba kontroli temperatury.
Skala przyspieszenia — co oznacza "1 000 000 × g"?
Liczby przyspieszenia w wirówkach mogą być abstrakcyjne — warto je skolwertować:
Ziemskie pole grawitacyjne. g = 9,81 m/s² ≈ 10 m/s². Człowiek w spoczynku: 1 × g.
Wirówka laboratoryjna. 5 000 × g = 50 000 m/s² = 50 km/s². Odległość 10 cm od osi: v = 450 m/s (ok. 0,1% prędkości dźwięku). Siła centrifugalna na 1 mg próbki: 5 000 × 10⁻⁶ kg × 50 000 m/s² = 0,05 N.
Ultrawirówka. 500 000 × g = 5 000 000 m/s² = 5 000 km/s². Rotor musi wytrzymać te naprężenia. Titan lub aluminium przy r = 5 cm i 100 000 RPM (1667 Hz): v_perif = 2π × 5×10⁻² × 1667 ≈ 524 m/s, σ_hoop = ρv² = 4500 × 524² ≈ 1,24 GPa. Na granicy wytrzymałości titanu! Dlatego ultra-wirówki mają rygorystyczne inspekty rotorów i limity cykli.
Wirówka gazowa. 600 000 × g (dla v_perif = 600 m/s, r = 10 cm). To mniej niż ultrawirówka preparatywna — lecz dotyczy całego rotoru 1 m długości, nie małego rotoru metalowego. I medium to reaktywny, toksyczny gaz zamiast buforu.
Bezpieczeństwo ultrawirówki — pouczające analogie dla wirówki gazowej
Bezpieczeństwo ultrawirówki ma cechy pouczające dla zrozumienia filozofii bezpieczeństwa wirówki gazowej:
Protokoły inspekcji rotorów. Rotory ultrawirówek mają ściśle zdefiniowane limity: liczba cykli (uruchomień), czas używania, historia przechowywania, temperatura, wilgotność. Rotor "starzeje się" przez akumulację zmęczenia materiałowego. Inspekcja: wizualna + ultradźwiękowe (UT) lub inne NDE (non-destructive evaluation).
Corrosion (korozja). Aluminiowe rotory są podatne na korozję chemiczną. Np. DMSO, kwas mrówkowy, chloroform — niszczą anodyzowaną warstwę ochronną. Procedury mycia i suszenia rotorów po użyciu są kluczowe. Analogia do wirówki gazowej: UF₆ koroduje metale (z wyjątkiem stali 316L, Hastelloy, Kel-F).
Awaria rotoru — "implozja". Pęknięcie rotoru w czasie pracy ultrawirówki (tzw. "catastrophic failure") jest rzadkie lecz możliwe. Energia kinetyczna rotoru przy 100 000 RPM jest ogromna — fragmenty mogą przebić ściany komory. Komory wirówek analitycznych mają pancerne ściany. Analogia do wirówki gazowej: pęknięcie rotoru przy 63 000 RPM uwalnia UF₆ → HF.
Protokoły awaryjne dla ultrawirówki. Co robić przy podejrzeniu awarii: zatrzymanie (nie otwierać komory od razu!), wentylacja (dla wirówek z oparami chemicznymi), inspekcja. Analogia do wirówki gazowej: procedury awaryjne przy wycieku UF₆.
Separacja izotopów metodą NMR i spektrometrii masowej — metody analityczne, nie preparatywne
Student może spytać: "czy można mierzyć skład izotopowy bez wirówek?" — tak:
Spektrometria masowa (MS). MS jest standardową metodą analizy składu izotopowego. Źródło: TIMS (Thermal Ionization MS) lub SIMS (Secondary Ion MS) lub ICP-MS (Inductively Coupled Plasma MS). Czułość: femtogramy uranu. Stosowane przez MAEA w Environmental Sampling (próbki pyłu z zakładów). Nie separuje — mierzy.
NMR (jądrowy rezonans magnetyczny). ¹H, ¹³C, ²H (D) — NMR umożliwia rozróżnienie izotopów przez różne przesunięcia chemiczne (izotopowy efekt). Nie jest preparatywnym narzędziem separacji izotopów — lecz analitycznym. ²³⁵U vs. ²³⁸U: brak NMR dla uranu (nie ma odpowiednich właściwości).
Laserowa spektroskopia absorpcji — TDLAS. Tunable Diode Laser Absorption Spectroscopy umożliwia online pomiar wzbogacenia UF₆ w strumieniach procesowych przez pomiar absorpcji w IR. Używane w safeguards (PNEM). Nie wirówkowe, lecz uzupełniające.
Lekcja. Student rozumie, że separacja izotopów (przez wirówki) i pomiar składu izotopowego (przez MS, TDLAS, NMR) to dwa różne zadania. W cyklu paliwowym: wirówki separują, spektrometry mierzą.
Bezpieczeństwo pracy z wirówkami — porównanie regulacji
Porównanie regulacji bezpieczeństwa pracy dla trzech typów wirówek:
Wirówka laboratoryjna — BHP.
- Regulacje: Kodeks Pracy, rozporządzenia BHP (praca z wirówkami, z materiałem biologicznym)
- Certyfikaty: producent (CE), badania techniczne (dozór techniczny opcjonalnie)
- Szkolenia: BHP ogólne + dla każdego użytkownika
- Dokumentacja: rejestr użytkowania (opcjonalnie)
Ultrawirówka — BHP + wymagania specjalne.
- Regulacje: j.w. + wymagania producenta dla rotorów (liczba cykli, temperatury przechowywania)
- Certyfikaty: producent (CE, FDA dla ultrawirówek analitycznych używanych w diagnostyce)
- Szkolenia: BHP + szkolenie przez producenta
- Dokumentacja: rejestr rotorów z historią użytkowania
Wirówka gazowa — Prawo Atomowe + BHP + Safeguards.
- Regulacje: Prawo Atomowe (lub równoważne), normy NRC/WENRA/IAEA, przepisy chemiczne (REACH dla UF₆/HF), kodeks pracy
- Certyfikaty: licencja NRC/PAA, MAEA Safeguards Agreement, EURATOM, certyfikaty BHP chemiczne
- Szkolenia: BHP jądrowe, ochrona radiologiczna, chemia UF₆, procedury awaryjne, bezpieczeństwo fizyczne
- Dokumentacja: raporty safeguards (ICR, MBR, PIL), raporty regulatorów, rejestry awarii i incydentów
Przykład fałszywej analogii z literatury popularnej
Analiza popularna błędu "analogia wirówki" — bez wskazywania konkretnego autora, lecz przez opis typowego błędu:
Typowy błąd. Popularny tekst opisuje wirówki jądrowe: "działa jak wirówka do prania — kręci się szybko i oddziela cięższe cząstki od lżejszych". To zdanie jest technicznie... niezupełnie błędne, lecz całkowicie mylące.
Co jest nieprecyzyjne.
- "Jak wirówka do prania" — pranie kręci się 1 200–1 600 RPM; wirówka gazowa: 63 000 RPM. 40× szybciej.
- "Cięższe cząstki" — w wirówce gazowej to nie "cząstki", lecz cząsteczki gazu. Nie ma osadu.
- "Oddziela" — w wirówce gazowej separacja jest mała (α ≈ 1,05). Pranie wyciska wodę (100% separacja wody).
- Brak wzmianki: próżnia, UF₆, kaskada, SWU, safeguards.
Dydaktyczne wnioski. Analogia "wirówka do prania" jest przydatna na poziomie szkoły podstawowej — "kręci się szybko → siły odśrodkowe". Na poziomie akademickim jest szkodliwa — bo ukrywa całą złożoność inżynieryjną i chemiczną.
Jak poprawić. "Wirówka gazowa kręci się 40× szybciej niż wirówka do prania, pracuje w gazie (nie cieczy), przy ciśnieniu 100× niższym niż atmosferyczne, i rozdziela cząsteczki różniące się tylko 0,86% masą. Jeden pełny obieg (od naturalnego uranu do paliwa reaktorowego) wymaga kaskady kilkudziesięciu wirówek połączonych szeregowo."
Porównanie wirówek laboratoryjnych różnych typów — dla kontekstu
Studenci mogą mieć różne doświadczenia laboratoryjne — warto ustalić wspólny kontekst:
Mikrowirówka (minicentrifuge). Mała, na blacie laboratoryjnym. Do 6 000–15 000 RPM, objętości 0,2–2 mL. Zastosowanie: szybkie odwirowanie próbek PCR, separacja osadu.
Wirówka kliniczna (hematocrit). Dla próbek krwi, 10 000–15 000 RPM. Separacja: erytrocyty (PCV, packed cell volume). Tryb: 5–10 minut batch.
Wirówka chłodzona (refrigerated centrifuge). Do izolacji komórek, białek. 10 000–30 000 RPM. Chłodzona do 4°C (enzymy wrażliwe na temperaturę).
Wirówka przepływowa (continuous flow). Np. Alfa Laval. Duże objętości, ciągły strumień. Zastosowanie: przemysłowe separacje (biopaliwa, soki owocowe). Bliżej trybu ciągłego wirówki gazowej — lecz inne medium i cel.
Co łączy wszystkie z wirówką gazową. Pole odśrodkowe jako "efektywna grawitacja". Prędkość obwodowa jako kluczowy parametr. Materiał rotoru jako ograniczenie prędkości. Łożyska jako element niezawodności. Chłodzenie lub kontrola temperatury. Monitoring pracy.
Co oddziela wirówkę gazową od wszystkich innych. Czynnik separacji α ≈ 1,05–1,3 (zamiast pełnej separacji faz). Konieczność kaskady. Praca w trybie ciągłym z UF₆. Ryzyko chemiczne (HF) i radiologiczne. Safeguards MAEA.
Inne zastosowania wirówek gazowych — poza uranem
Wirówki gazowe nie są używane wyłącznie do wzbogacania uranu. Kontekst szerszych zastosowań:
Separacja izotopów stabilnych do zastosowań naukowych. Wirówki gazowe (lub modyfikacje) były testowane do produkcji:
- ¹³C (do znakowania izotopowego w biochemii i NMR)
- ¹⁸O (do PET — positron emission tomography)
- ⁷⁶Ge, ⁸²Se, ¹³⁰Te — izotopy potrzebne do eksperymentów neutrinowych (GERDA, MAJORANA, KamLAND-Zen)
Skala tych zakładów jest znacznie mniejsza niż dla uranu — lecz technologia jest podobna.
Izotopy dla reaktorów CANDU. Deuterium (D₂O — woda ciężka) jest produkowane przez procesy wymienne (GS, Bithermal) — nie przez wirówki. Lecz ¹⁶O-depleted water (do zmniejszenia absorpcji neutronów) teoretycznie można by produkować przez wirówki gazowe.
SILEX dla innych izotopów. GLE (Global Laser Enrichment) eksperymentuje z SILEX do wzbogacania ⁹⁹Mo (prekursor Tc-99m) lub innych izotopów medycznych. To nie wirówki, lecz laser — lecz podobna problematyka "separacji izotopów do celu komercyjnego".
Wirówki gazowe dla przemysłu petrochemicznego? Teoretycznie: separacja izotopów węgla ¹²C/¹³C. Praktycznie: nie stosowane komercyjnie — zbyt małe α dla węgla, zbyt wysoka energia. Destylacja kriogeniczna CO lub CH₄ jest tańsza dla małej ilości ¹³C.
Edukacyjne demonstracje separacji izotopów bez ryzyka
Akademickie demonstracje, które ilustrują zasadę bez używania wirówek gazowych:
Destylacja frakcjonowana D₂O. Woda ciężka D₂O ma punkt wrzenia 101,42°C (wyższy niż H₂O = 100°C). Można ją oddzielić przez wielostopniową destylację H₂O/D₂O — demonstracja: różnica frakcji przez precyzyjną destylację. Bezpieczne, dostępne laboratoryjnie.
Elektroliza H₂O vs D₂O. Elektroliza H₂O daje lekko D-zubożony produkt (bo H₂ odprowadzany jest szybciej niż D₂, jeśli jest wystarczająca różnica). Wielokrotna elektroliza → wzbogacenie D₂O. Demonstracja zasady "wielokrotnego stopnia" — analogicznie do kaskady wirówek.
Ćwiczenie obliczeniowe na V(x) i SWU. Obliczenie bilansu kaskady (feed, product, tails) przez model matematyczny. Arkusz kalkulacyjny z funkcją V(x) = (2x-1)ln(x/(1-x)). Student rozumie bilans materiałowy bez dotykania UF₆. Bezpieczne, dostępne, pedagogicznie wartościowe.
Symulacje komputerowe. Oprogramowanie symulacji kaskad wirówkowych (np. codes akademickie, uproszczone modele) pozwala "zaprojektować" kaskadę i zobaczyć zmiany SWU przy zmianie parametrów (α, F, P, tails). To najlepszy akademicki substytut.
Historia prób separacji izotopów przed wirówkami
Kontekst historyczny: jak próbowano separować izotopy przed wirówkami:
Elektromagnetyczna separacja — kalutrony (EMIS). Calutron (California Cyclotron) — Projekt Manhattan Y-12, Oak Ridge: jony uranu przyspieszane w polu elektrycznym, zakrzywiane w polu magnetycznym. Lżejsze jony (²³⁵U) opadają w innym miejscu niż cięższe (²³⁸U). Duży czynnik separacji (jeden stopień daje wysoki % ²³⁵U), lecz niska przepustowość i ogromna energochłonność.
Dyfuzja gazowa — K-25. Opisana wcześniej. Standard Projektu Manhattan i przez kolejne dekady.
Dyfuzja termiczna — S-50. S-50 (Oak Ridge): kolumny termiczno-dyfuzyjne. Ciecz UF₆ w podgrzewanych rurach — gradient temperatury + dyfuzja terminalna rozdziela izotopy. Tylko pre-enrichment (z 0,72% do ok. 1,5%) — "podprowadzanie" dla K-25. Zamknięty 1945.
Metoda aerodynamiczna (Becker nozzle). RPA i Niemcy Zachodnie — opisana szczegółowo w artykule o RPA. Działa, lecz energochłonna.
Dyfuzja ciekła. Próby z cieczami (np. w roztworach) — bardzo mały czynnik separacji. Nie wdrożone.
Lekcja z historii. Wiele metod było próbowanych — wirówki gazowe wygrały z powodów: (1) energetycznej efektywności, (2) modułowości, (3) skalowalności. Nie wygrały "z zasady" — lecz przez kombinację praktycznych zalet.
Porównanie rozmiarów i infrastruktury — kilka konkretnych liczb
Wizualizacja różnic skali między instalacjami:
Mikrowirówka laboratoryjna.
- Wymiary: 20 × 20 × 20 cm
- Masa: 3–5 kg
- Zasilanie: 100–200 W
- Roczny koszt utrzymania: 200–500 USD
Ultrawirówka preparatywna Beckman Optima XE.
- Wymiary: 100 × 60 × 60 cm
- Masa: 130–180 kg
- Zasilanie: 3 kW
- Cena zakupu: 80 000–150 000 USD
- Roczny koszt rotorów + serwis: 5 000–20 000 USD
Jedna wirówka gazowa IR-1 (Iran).
- Wymiary: ~2 m wysokości, ~0,3 m średnicy
- Masa: ~30–50 kg
- Zasilanie: ~30–100 W (moc elektryczna)
- SWU roczny: ~1–3 SWU
- Koszt produkcji: szacunki OSINT ~500–2 000 USD/szt (masowa produkcja)
Zakład Natanz FEP (9 000 wirówek IR-1).
- Powierzchnia: ~100 000 m²
- Moc elektryczna: ~50–100 MW
- Produkcja: ~3 000–5 000 tSWU/rok (przy IR-1, przed IR-2m/IR-6)
- Kubatura: podziemna, 8 m pod ziemią
Zakład URENCO Almelo (nowoczesne wirówki).
- Pojemność: ~5 800 tSWU/rok
- Liczba wirówek: ok. kilka tysięcy (przy SP 20–30 SWU/rok per wirówka)
- Moc elektryczna: ~290–580 MW/rok (przy 50 kWh/SWU)
Te liczby pokazują, dlaczego "powiększona wirówka laboratoryjna" to błędna koncepcja — to złożona infrastruktura przemysłowa z milionami dolarów inwestycji i dedykowanymi służbami bezpieczeństwa.
Podsumowanie — co "wirówka laboratoryjna" może a czego nie może nauczyć
Może.
- Intuicja pola odśrodkowego jako "efektywnej grawitacji"
- Pojęcie, że cięższe obiekty "wypychane są na zewnątrz"
- Doświadczenie operacyjne z obrotem, łożyskami, balansowaniem
- Ryzyko mechaniczne przy dużych prędkościach (rotory, imbalance)
- Kontrola temperatury jako czynnik procesowy
Nie może.
- Małe α (0,86% różnicy mas) — brak intuicji skali separacji
- Konieczność kaskady — brak odpowiednika w laboratorium
- UF₆ jako medium gazowe w niskim ciśnieniu — zupełnie inne niż cieczowe media
- Ryzyko chemiczne HF i radiologiczne — brak w standardowym laboratorium
- Safeguards i regulatory framework — nieobecne w pracy laboratoryjnej
Dla kursu. Ten artykuł kończy analogię — reszta kursu opisuje wirówkę gazową jako własny, odrębny obiekt inżynieryjny, fizyczny i polityczny. Laboratorium jest punktem startu intuicji — nie modelem docelowym.
Jak proliferatorzy "wyszukują" laboratoryjne komponenty do wirówek gazowych
Zrozumienie różnicy lab vs. gazowa ma też wymiar bezpieczeństwa:
Dual-use komponenty. Wiele komponentów wirówki gazowej jest kupowanych na rynku "laboratoryjnym" lub "przemysłowym":
- Łożyska magnetyczne (MAGLEV bearings) — dostępne do maszyn CNC, wirówek laboratoryjnych, turbomolekularnych pomp. Są na Trigger List NSG, ale nie jako "wirówka jądrowa" — lecz jako "component for centrifuge".
- Silniki wysokoczęstotliwościowe (wbudowane w wirówkę) — dostępne do urządzeń medycznych, przemysłowych. Nie są same w sobie chronione.
- Kompozyty CFRP — szerokie zastosowania lotnicze, sportowe. Konkretne specyfikacje (wysoka wytrzymałość, formy rurkowe) są na listach kontrolnych.
- Maraging steel — używany w lotnictwie, formach wtryskowych. Tuby z maraging steel do wirówek są kontrolowane (NSG Part 2).
Strategia "dekonstrukcji". Proliferatorzy nabywają komponenty "niesprawdzone" i montują wirówki lokalnie. Pakistan (Khuta) importował komponenty od dziesiątek dostawców europejskich i amerykańskich — żaden dostawca nie wiedział, że sprzedaje "do wirówki jądrowej". Sieć Khana była siecią takich zakupów.
Rola laboratoriów akademickich. Akademickie laboratoria mogą (nieświadomie) prowadzić badania, które generują wiedzę transferowalną do wirówek gazowych: badania mechaniki rotorów, materiałów CFRP, łożysk magnetycznych. To nie jest problem zabraniania badań — lecz świadomości, że wiedza ma kontekst aplikacyjny.
Porównanie metaforyczne — jak wytłumaczyć wirówkę gazową osobie bez doświadczenia naukowego?
Różne analogie dla różnych poziomów odbiorcy:
Poziom "publiczny". "Wirówka gazowa to maszyna, która sortuje różne ciężary małych cząsteczek gazu przez bardzo szybki obrót — jak kręcenie miską z zupą, gdzie cięższe kawałki idą na zewnątrz. Tylko że cząsteczki różnią się 0,9% masą zamiast 90%, więc trzeba to powtarzać dziesiątki razy z rzędu."
Poziom "student liceum". "Wirówka gazowa używa prawa fizyki: w układzie obracającym się siła odśrodkowa popycha cięższe cząsteczki na zewnątrz. Gaz ²³⁸UF₆ jest nieco cięższy niż ²³⁵UF₆ — i gromadzi się bliżej ściany rotoru. Po wielu takich krokach (kaskada) dostajemy paliwo do reaktora."
Poziom "student fizyki/chemii". "Wirówka gazowa separuje izotopy ²³⁵U i ²³⁸U przez barometryczny rozkład ciśnień w polu odśrodkowym. Czynnik separacji α ≈ exp(Δm v²/2RT) ≈ 1,1 dla v = 600 m/s. Konieczna kaskada N etapów, gdzie N ≈ log(x_P/x_F)/log(α). Konweksja Onsagera umożliwia wyodrębnienie strumieni produktu i ogonów."
Poziom "inżynier jądrowy". Pełny model: barometryczna formuła + model Onsagera, projekt rotoru (σ_hoop = ρv², materiały), łożyska, holdup, bilans SWU, safeguards.
Chronologia rozwoju wiedzy o separacji izotopów — dla kontekstu historycznego
| Rok | Wydarzenie |
|---|---|
| 1913 | J.J. Thomson odkrywa izotopy neonu w spektrometrze masowym |
| 1924 | Theodor Svedberg buduje pierwszą analityczną ultrawirówkę |
| 1932 | Harold Urey odkrywa deuter — wzmaga zainteresowanie separacją izotopów |
| 1935 | Jesse Beams demonstruje separację izotopów chlorku metodą wirówkową |
| 1941–45 | Projekt Manhattan — dyfuzja gazowa (K-25), EMIS (Y-12), dyfuzja termiczna (S-50) |
| 1946–56 | Zippe, Steenbeck i inni rozwijają wirówki gazowe w ZSRR (Sukhumi) |
| 1958 | Zippe licencjonuje patenty wirówkowe na Zachodzie |
| 1970 | Traktat z Almelo — URENCO |
| 1975 | Pierwsza komercyjna kaskada wirówkowa (URENCO Almelo) |
| 1975 | Khan kradnie projekty CNOR z URENCO |
| 1985 | Pakistan HEU z wirówek P-1 |
| 2003 | Sieć Khana ujawniona; Iran, Libia, DPRK |
| 2006 | Iran deklaruje kaskadę 164 wirówek IR-1 |
| 2010 | Stuxnet odkryty |
| 2015 | JCPOA — ograniczenia dla Iranu |
| 2024 | Zakaz importu rosyjskiego wzbogaconego uranu do USA |
Podsumowanie artykułu — trzy lekcje
Ten artykuł miał trzy cele edukacyjne:
1. Zbudować użyteczną analogię. Wirówka laboratoryjna pomaga intuicji: pole odśrodkowe, cięższe obiekty na zewnątrz, ryzyko mechaniczne. To wartościowy punkt startu.
2. Pokazać granice analogii. Wirówka gazowa jest innym urządzeniem: α ≈ 1,05–1,3 zamiast pełnej separacji, medium gazowe zamiast ciekłego, kaskada jako konieczność, ryzyko chemiczne i radiologiczne nieobecne w laboratorium.
3. Przygotować do reszty kursu. Rozumiejąc, co jest podobne a co różne, student może teraz podejść do artykułów o kaskadzie, SWU, historii URENCO, proliferacji i safeguards — z precyzyjną intuicją, nie z błędnymi analogiami.
Dla prowadzących — wskazówki dydaktyczne
Wskazówki dla wykładowcy korzystającego z tego artykułu w kursie:
Dobre ćwiczenia. Poproś studentów o: (1) narysowanie tabeli porównawczej trzech typów wirówek, (2) wskazanie dwóch błędów w popularnym tekście (typ: "wirówka jak pralka"), (3) obliczenie α dla konkretnych prędkości metodą wzoru barometrycznego.
Niebezpieczne uproszczenie do unikania. Nie pozwól studentom mówić "wirówka to wirówka" — to prowadzi do rozmywania granicy między laboratorium a przemysłem jądrowym. Precyzja terminologiczna ma znaczenie zarówno dydaktyczne jak i społeczne.
Odpowiedzialność edukacyjna. Ten artykuł celowo pomija parametry numeryczne, które mogłyby ułatwić projektowanie wirówki gazowej. Edukacja o zasadzie separacji izotopów i geopolitycznych kontekstach jest inna niż instrukcja techniczna. Granicę tę należy zachowywać świadomie.
Dodatkowe materiały multimedialne
Ćwiczenie bezpieczne: przygotuj trzykolumnową tabelę: wirówka laboratoryjna, ultrawirówka, wirówka gazowa. Dla każdej wpisz medium, rodzaj rozdzielanej różnicy, tryb pracy, typowe ryzyko i granicę analogii.
Ćwiczenie krytyczne: znajdź popularny tekst lub film, który porównuje wirówki jądrowe do sprzętu laboratoryjnego. Wskaż, które zdania są pomocne dydaktycznie, a które prowadzą do nadmiernego uproszczenia.
Przejdź do ćwiczenia interaktywnego
