Uran-238 - rola w reaktorze i bombie

Streszczenie

Jeżeli spojrzeć na naturalny uran jak na rudę o znaczeniu wojskowym i energetycznym, to uran-235 jest w nim cenną domieszką, a uran-238 stanowi prawie całą resztę. Łatwo więc uznać go za „balast”. To byłby błąd. Właśnie ten pozornie mało efektowny izotop decydował o tym, czy da się produkować pluton-239 w reaktorze, czy rdzeń bomby będzie dostatecznie długo utrzymany razem przez tamper, a w większych konstrukcjach czy szybkie neutrony dołożą dodatkową porcję energii z rozszczepienia.^1,2

Uran-238 nie jest dobrym materiałem na główny rdzeń rozszczepialny, bo neutrony termiczne prawie go nie rozszczepiają. Mimo to w praktyce Projektu Manhattan był wszechobecny: jako dominujący składnik uranu naturalnego, jako materiał paliworodny do hodowli plutonu i jako ciężka warstwa poprawiająca sprawność broni jądrowej. To właśnie dlatego jego roli nie da się zredukować do prostego zdania „sam nie wybucha”.^1,3,4

Rozszerzenie tematu

Uran-238 stanowi około 99,28% naturalnego uranu, podczas gdy udział uranu-235 wynosi tylko około 0,72%.³ Już ten jeden fakt pokazuje, dlaczego fizyka reaktorowa i wojskowa nie mogła go ignorować. Każdy układ zasilany uranem naturalnym, każdy proces wzbogacania i każdy projekt produkcji plutonu zaczyna się od materiału, w którym właśnie uran-238 jest składnikiem dominującym.

Najważniejsze rozróżnienie dotyczy sposobu, w jaki ten izotop reaguje na neutrony. Uran-235 może się rozszczepić po pochłonięciu nawet powolnego neutronu, natomiast dla uranu-238 rozszczepienie staje się prawdopodobne dopiero wtedy, gdy neutron ma energię rzędu co najmniej 1 MeV.¹ Dlatego mówi się, że uran-238 jest izotopem szybkorozszczepialnym, a nie wolnorozszczepialnym. W reaktorze moderowanym oznacza to, że sam z siebie nie utrzyma reakcji łańcuchowej na neutronach cieplnych. W ładunku jądrowym oznacza to z kolei, że może dołożyć energię tylko wtedy, gdy zostanie trafiony przez wystarczająco szybkie neutrony z rozszczepienia lub syntezy.

Ta pozorna „bezużyteczność” wobec neutronów termicznych ma jednak drugą stronę. Uran-238 bardzo chętnie wychwytuje neutrony, a wychwyt ten może uruchomić jeden z najważniejszych łańcuchów przemian w całej technologii jądrowej:

$${}^{238}\mathrm{U} + n \rightarrow {}^{239}\mathrm{U} \xrightarrow{\beta^-} {}^{239}\mathrm{Np} \xrightarrow{\beta^-} {}^{239}\mathrm{Pu}$$

Właśnie ten proces czyni uran-238 materiałem paliworodnym. Sam nie jest wygodnym paliwem rozszczepialnym dla neutronów termicznych, ale po napromienieniu może zostać przekształcony w pluton-239, czyli jeden z trzech praktycznie najważniejszych materiałów rozszczepialnych.^4,5 Z tego powodu każdy reaktor z dużą zawartością uranu-238 jest zarazem, w pewnym stopniu, układem produkującym pluton. W Hanford tę własność wykorzystano celowo i na skalę przemysłową.

Z punktu widzenia projektowania reaktora sprawa jest jednak bardziej subtelna niż prosty schemat „pochłania neutron i daje pluton”. Uran-238 ma silne rezonanse wychwytu w zakresie energii pośrednich, mniej więcej od pojedynczych elektronowoltów do setek i tysięcy elektronowoltów.^2,6 Oznacza to, że neutron wyhamowujący od energii rozszczepieniowej do zakresu termicznego przechodzi przez obszar, w którym uran-238 może go bardzo skutecznie przechwycić. Jeżeli takich strat będzie za dużo, bilans neutronowy załamie się zanim uran-235 zdąży podtrzymać reakcję łańcuchową.

Stąd bierze się znaczenie dobrego moderatora i dobrej geometrii rdzenia. Jeżeli używa się ciężkiej wody albo bardzo czystego grafitu, można ograniczyć straty neutronów na pochłanianie w samym moderatorze i „przeprowadzić” dostatecznie dużą ich liczbę przez obszar rezonansowy uranu-238 do zakresu cieplnego.⁶ Właśnie dlatego reaktory na uranie naturalnym nie są prostym konsekwencją faktu, że w paliwie istnieje 0,72% uranu-235. Ich działanie zależy od tego, czy cała reszta układu nie zmarnuje zbyt wielu neutronów na drodze do tego niewielkiego składnika rozszczepialnego.

Uran-238 jest więc w reaktorze jednocześnie przeszkodą i zasobem. Przeszkodą, bo wychwyt rezonansowy zabiera neutrony potrzebne do bieżącej krytyczności. Zasobem, bo część wychwyconych neutronów zamienia się w przyszły pluton-239. W języku inżynierii reaktorowej oznacza to ciągły kompromis między bieżącą ekonomią neutronową a długofalową hodowlą nowego materiału rozszczepialnego.^4,5 To właśnie ten kompromis decydował o sposobie prowadzenia reaktorów produkcyjnych i o tym, jak długo można pozostawiać paliwo w strumieniu neutronów, zanim zacznie rosnąć udział mniej pożądanych izotopów plutonu.

Z perspektywy zasobowej to właśnie tutaj kryje się prawdziwa waga U-238. Materiały II Szkoły Energetyki Jądrowej pokazywały, że przy cyklu otwartym wykorzystuje się tylko mały wycinek potencjału całej masy wydobytego uranu, podczas gdy przejście do cyklu zamkniętego, paliwa MOX i dalej do logiki reaktorów powielających zmienia głównie jedno: pozwala coraz pełniej zamieniać dominujący w naturze U-238 z pozornie biernego tła w przyszły nośnik energii. Innymi słowy, długofalowa „wystarczalność uranu” nie zależy przede wszystkim od tego, ile mamy samego U-235, lecz od tego, jak sprawnie potrafimy zagospodarować masę U-238.⁹

Rola uranu-238 w bombie jest inna, ale nie mniej ważna. Ze względu na bardzo dużą gęstość i wysoką liczbę atomową nadaje się on znakomicie na reflektor i tamper uranowy. Tamper nie jest tylko „osłoną”. To ciężka warstwa bezwładnościowa, która opóźnia hydrodynamiczne rozpadanie się nadkrytycznego rdzenia, a zarazem odbija część neutronów z powrotem do środka.^2,7 W praktyce daje to konstruktorom kilka dodatkowych generacji rozszczepienia, a przy tak krótkich skalach czasowych nawet kilka dodatkowych shakes oznacza zauważalny wzrost mocy.

W historycznych opisach Fat Mana często podaje się, że sam plutonowy rdzeń nie odpowiadał za całą energię wybuchu. Bomba osiągnęła około 17% sprawności, licząc energię z rdzenia rozszczepialnego, a naturalny uranowy tamper dołożył jeszcze około 4% dzięki szybkiemu rozszczepieniu uranu-238.² To dobry przykład praktycznej roli tego izotopu: nawet jeśli nie inicjuje reakcji jako materiał główny, może podnieść uzysk energetyczny jako warstwa otaczająca rdzeń.

Z tego samego powodu uran-238 odgrywa dużą rolę także w konstrukcjach termojądrowych. Neutrony z reakcji D-T mają energię około 14,1 MeV, a więc znacznie powyżej progu szybkiego rozszczepienia uranu-238.^7,8 Jeżeli taki neutron trafi w odpowiednio rozmieszczony tamper uranowy, może wywołać dodatkowe rozszczepienie i silnie podnieść całkowitą moc urządzenia. W dużych konstrukcjach rozszczepieniowo-fuzyjno-rozszczepieniowych udział energii pochodzącej z rozszczepienia tampra może być bardzo duży.⁸ To właśnie dlatego „brudne” tampers uranowe są tak skuteczne energetycznie, choć jednocześnie zwiększają produkcję produktów rozszczepienia. Ten sam tor prowadzi dalej do boostingu i pełnego schematu Tellera-Ulama, gdzie uran-238 staje się aktywnym składnikiem bilansu energii urządzenia.

Nie oznacza to jednak, że uran-238 można po prostu traktować jako tańszy substytut materiału rozszczepialnego. Jako główny materiał bomby jest znacznie gorszy od uranu-235 i plutonu-239, bo nie reaguje użytecznie z neutronami termicznymi i wymaga szybkiego widma neutronów.^1,7 Jego znaczenie bierze się z czegoś innego: z masy, gęstości, zdolności do wychwytu neutronów prowadzącego do hodowli plutonu i z możliwości szybkiego rozszczepienia wtedy, gdy w układzie pojawiają się neutrony odpowiednio wysokiej energii.

W tym sensie U-238 spina dwa światy, które w serwisie zwykle rozdzielamy: świat reaktorów i świat broni. W reaktorze jest głównym rezerwuarem materiału płodnego. W bombie jest ciężkim tamperem i potencjalnym źródłem dodatkowych szybkich rozszczepień. W obu przypadkach jego znaczenie bierze się właśnie z tego, że jest go dużo, jest gęsty i potrafi zamieniać nadwyżkę neutronów w coś użytecznego: w przyszły pluton albo w dodatkową energię wybuchu.^2,7,9

Najkrótsze podsumowanie jest więc takie: uran-238 nie jest „nieaktywną resztą” po oddzieleniu cennego uranu-235. To materiał, który w reaktorze zamienia neutrony w nowy materiał rozszczepialny, a w broni zamienia masę i szybkie neutrony w dodatkowy czas, dodatkowe rozszczepienia i dodatkową energię.^2,4,7 Jeżeli patrzeć jeszcze głębiej, od strony samej architektury poziomów jądrowych, temat ten łączy się także z modelem powłokowym jądra atomowego, który porządkuje mikroskopową strukturę orbitali protonowych i neutronowych zamiast samego bilansu reakcji.

Właściwości jądrowe uranu-238 — dane liczbowe

Chcąc przeprowadzić obliczenia neutroniczne reaktora z uranem naturalnym lub wzbogaconym, trzeba korzystać z konkretnych danych przekrojów czynnych. Uran-238 dostarcza kilku charakterystycznych wartości:

Parametr	Wartość	Uwaga
Masa atomowa	238,0507882 u	Cięższy od U-235 o ~2,998 u
Okres półtrwania (α-rozpad)	4,468 × 10⁹ lat	Porównywalny z wiekiem Ziemi
Aktywność właściwa	12,4 Bq/mg	6,5× mniej niż U-235
σ_γ (wychwyt, termalny)	2,68 barn	Stosunkowo mały, ale n_238 >> n_235
Całkowy rezonansowy wychwyt I_γ	~275 barn	Duży — dominuje w zakresie epi-termalnym
σ_f (szybki, 1 MeV)	~0,5 barn	Próg E_f ≈ 1 MeV
σ_f (szybki, 14 MeV, neutrony DT)	~1,2 barn	Wzrost przy wysokich energiach
Gęstość metaliczna (alfa)	19,05 g/cm³	Wyższa od U-235 dzięki większej masie atomu
Temperatura topnienia	1132 °C	Identyczna z U-235 (izobar)
Liczba protonów / neutronów	92 / 146	Jądro parzyste-parzyste (stabilniejsze)

Kluczowy parametr to całkowy rezonansowy wychwyt I_γ = ∫σ_γ(E)/E dE ≈ 275 barn. Wartość ta mierzy efektywność wychwytu przez neutrony zwalniające się w obszarze rezonansów (ok. 1 eV – 100 keV). Im wyższe I_γ, tym więcej neutronów zostanie wychwycionych przez U-238 zanim dotrą do zakresu termicznego. Reaktory na uranie naturalnym muszą mieć I_γ moderatora znacznie niższe niż paliwa — grafit i ciężka woda spełniają ten warunek, lekka woda już nie (zbyt duże σ_γ dla 1H).^5,6

Uran-238 emituje promieniowanie alfa o energiach 4,198 MeV (77,8%) i 4,147 MeV (22,2%). Promieniowanie gamma jest słabe — główne linie to 49,6 keV i 113,5 keV z izomerycznych przejść. Jednak w starszym materiałale (>100 lat) produkty pośrednie łańcucha (Th-234, Pa-234m, Ra-226, Rn-222 itd.) dochodzą do równowagi sekularnej i znacznie podwyższają poziom promieniowania gamma. Stary tailing z wzbogacalni może być bardziej radioaktywny niż świeże paliwo z powodu akumulacji Ra-226 i Rn-222 w tailach U-238.⁵

Historia odkrycia U-238 i jego roli w hodowli plutonu

Uran odkrył Martin Heinrich Klaproth w 1789 roku, ale izotopowego rozróżnienia między U-238 a U-235 dokonano dopiero w latach 30. XX wieku spektrometrami masowymi. Pierwszym ważnym eksperymentem ujawniającym odrębne zachowanie U-238 były eksperymenty napromienianiania uranu neutronami w latach 1934–1938 (Fermi, Hahn, Strassmann, Meitner).

W sierpniu 1940 roku Eliahu Segrè, Glenn Seaborg i współpracownicy z Berkeley Radiation Laboratory wyizolowali i zidentyfikowali pierwsze próbki plutonu-239 otrzymane w cyklotronie przez bombardowanie U-238 deuteronami (nie neutronami — bo reaktora jeszcze nie było). Reakcja przebiegała:

$${}^{238}U + d \rightarrow {}^{238}Np + 2n \rightarrow {}^{238}Pu$$

To była jednak zła droga — właściwy Pu-239 z neutronów powolnych uzyskano wkrótce potem przez:

$${}^{238}U + n_{slow} \rightarrow {}^{239}U \xrightarrow{\beta^-} {}^{239}Np \xrightarrow{\beta^-} {}^{239}Pu$$

Glenn Seaborg 23 lutego 1941 roku po raz pierwszy wyizolował i zidentyfikował milionowe frakcje gram Pu-239 wytworzane w cyklotronie Lawrence'a. Data ta jest uznawana za formalny „dzień narodzin” plutonu. Obliczenia przekrojów czynnych Pu-239 wykazały, że ma on nawet lepsze własności dla broni niż U-235. To natychmiast nadało programowi produkcji plutonu z U-238 status priorytetowy w Projekcie Manhattan.⁷

Reaktory w Hanford — U-238 w służbie armii:

W grudniu 1942 roku Chicago Pile-1 (CP-1) dowiedził pierwszą samopodtrzymującą się reakcję łańcuchową. W 1944 roku w Hanford Site (stan Waszyngton) uruchomiono trzy reaktory produkcyjne (B, D, F) chłodzone wodą rzeki Columbia i moderowane grafitem. Każdy reaktor mógł pomieścić kilkaset ton uranu naturalnego (metalicznego lub tlenkowego). Cykl produkcyjny:

1. Wkładanie rurek uranowych do kanałów reaktora grafitowego
2. Napromieniowanie przez ok. 30–90 dni (kontrolowane przez optymalny punkt “burnup” minimalizujący udział Pu-240)
3. Wyjmowanie paliwa i transport do zakładów separacji T-Plant (PUREX)
4. Chemiczne wydzielenie plutonu

W szczytowym okresie (1945–1955) Hanford produkowała ok. 6 ton plutonu rocznie z kilkudziesięciu tysięcy ton napromieniowanego U-238. To właśnie ten materiał — potraktowany jako “surowiec” dla hodowli Pu — był rzeczywistym, masowym materiałem zużywanym w Projekcie Manhattan.

Zubożony uran (DU) — U-238 jako produkt uboczny wzbogacania

Każda instalacja wzbogacania uranu (dyfuzja gazowa, wirówki) produkuje dwa strumienie:

• Produkt wzbogacony (LEU, 3–5% U-235) → paliwo reaktorowe
• Ogony wzbogacania (“tails”, ~0,2–0,3% U-235) → odpad lub surowiec

Ogony zawierają praktycznie sam U-238 (>99,7%). Globalnie jest ich ogromna ilość: USA zgromadziły ok. 700 000 ton UF₆ z ogonów, Rosja szacunkowo podobną ilość. Materiał ten, po konwersji chemicznej z UF₆ do UO₂ lub metalicznego U, nazywamy zubożonym uranem (Depleted Uranium, DU).

DU ma kilka unikalnych właściwości fizycznych wynikających z bardzo dużej gęstości (19,05 g/cm³):

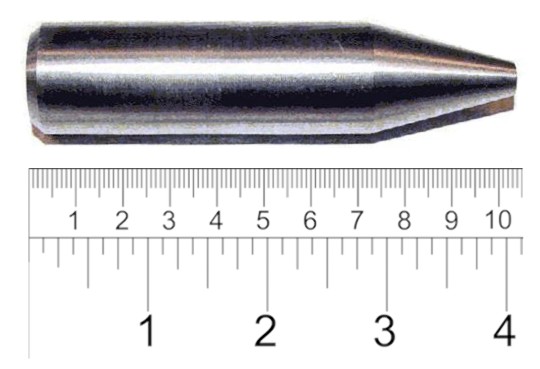

• Penetratory z DU: pociski przeciwpancerne z metalicznego DU mają wyjątkowo dużą energię kinetyczną przy tej samej masie geometrycznej i zdolność do “samozaostrzania” się (pyroforyczność — nagrzewają się i ścierają przy penetracji pancerza, zachowując ostrą formę). Używane szeroko przez armię USA od lat 80. (M1 Abrams, A-10 Warthog).
• Osłony promieniotwórcze: gęstość DU daje lepszą osłonę gamma niż ołów przy tej samej grubości; używane w kontenerach do transportu wysoce promieniotwórczych źródeł.
• Ballast lotniczy i morski: Boeing 747 używał DU jako balast w stateczniku ogona (do lat 90., kiedy zastąpiono je tytanem).

Kontrowersje wokół DU: po użyciu penetratorów DU w Iraku (1991, 2003) i na Bałkanach (1994–1999) pojawiły się obawy o długoterminowe skutki zdrowotne. Uderzenie DU w pancerz powoduje pyroforyczne zapalenie i tworzenie się pyłu UO₂/UO₃. Wdychany przez żołnierzy lub cywilów pył uranowy może prowadzić do nefrotoksyczności chemicznej. UNEP i WHO prowadzą do dziś programy monitoringu skażenia DU na terenach postkonflikowych.⁵

Reaktory powielające a uran-238

Reaktory powielające (breeder reactors) są zaprojektowane tak, by wytwarzać więcej paliwa rozszczepialnego niż zużywają. Kluczem jest uran-238 jako blanket — warstwa materiału opasająca rdzeń reaktora szybkiego:

Zasada działania:

• Rdzeń z paliwem (PuO₂ + UO₂) generuje szybkie neutrony
• Neutrony szybkie, które uciekają z rdzenia, wpadają do blanketu U-238
• Wychwyt neutronów przez U-238 w blankecie produkuje Pu-239
• Po wypaleniu blanketu — wydzielenie Pu (PUREX), rekonstrukcja paliwa

Wskaźnik hodowli (Breeding Ratio, BR) > 1 oznacza netto produkcję paliwa:

$$BR = \frac{\text{atomy Pu-239 wytworzone}}{\text{atomy Pu-239/U-235 spalone}} > 1$$

Reaktory szybkie na neutronach (SFR, Sodium Fast Reactor) osiągają BR w zakresie 1,1–1,5, co oznacza, że 10–50% wytworzonych głowic Pu to “zysk” ponad to, co zużyto jako paliwo wejściowe.

Historyczne reaktory powielające:

• EBR-I (USA, 1951): pierwszy reaktor powielający na świecie (eksperymentalny, 200 kW)
• EBR-II (USA, Idaho, 1964–1994): 62,5 MWe, demonstracja cyklu zamkniętego z recyklingiem metalicznego Pu
• BN-350 (Kazachstan, 1973–1999): 150 MWe + odsalanie wody; radziecki SFR
• BN-600 (Rosja, Biełojarsk, 1980–dziś): 600 MWe; jedyny wciąż działający reaktor powielający energetyczny na świecie
• BN-800 (Rosja, 2016–dziś): 880 MWe; częściowo zasilany paliwem MOX z HEU z rozbrojenia
• BN-1200M (Rosja, planowany ~2030): reaktor demonstracyjny pełnoskalowy

Dla Polski koncepcja reaktorów powielających ma znaczenie długofalowe: jeżeli wybuduje się planowane PWR, to wypalają one LEU i produkują odpady z plutoniem. Reaktory powielające następnej generacji mogłyby “spalać” te odpady, produkując energię i zamykając cykl paliwowy. BN-1200M lub jego odpowiedniki mają wejść do eksploatacji w Rosji ok. 2030–2035; europejskie projekty (ASTRID we Francji, ALFRED w Rumunii) były zaplanowane, lecz spowolnione po decyzjach politycznych i finansowych.⁹

Uran-238 w broni termojądrowej — szczegółowa analiza

W broni termojądrowej uran-238 pełni dwojaką rolę — inną niż w prostym rozszczepieniu. Schemat Tellera-Ulama, opatentowany w USA w 1951 roku, przewiduje:

1. Primer (pierwsza faza): konwencjonalny ładunek rozszczepieniowy z Pu-239/HEU generuje promieniowanie rentgenowskie i energię kinetyczną plazmy
2. Secondary (druga faza): promieniowanie X kompresuje kapsułę zawierającą mieszaninę D-T (lub Li-6D), powodując reakcję termojądrową
3. Pusher/Tamper U-238: wokół kapsuły termojądrowej (secondary) znajduje się tamper z U-238

W fazie 3 neutrony 14,1 MeV z reakcji D+T → He-4 + n(14,1 MeV) trafiają w tamper U-238. Dla tych neutronów σ_f ≈ 1,2–2 barn — wystarczające, by spowodować masowe rozszczepienie:

Szacunki energetyczne dla bomby termojądrowej:

• Energia z syntezy D-T: ~30–40% całkowitej mocy
• Energia z rozszczepienia U-235/Pu-239 (primer + secondary): ~30–40%
• Energia z szybkiego rozszczepienia U-238 tamper: ~20–30%

Oznacza to, że w dużych ładunkach termojądrowych więcej niż połowa energii może pochodzić z rozszczepienia (U-235, Pu-239 i U-238), a nie z fuzji. Stąd nazwa RRR (fission-fusion-fission) stosowana w literaturze naukowej.⁸

Skutek dla skażenia:
Rozszczepienie U-238 tampera produkuje produkty rozszczepienia identyczne jak w bombie plutonowej: Cs-137, Sr-90, I-131, Zr-95 i setki innych nuklidów. To właśnie tamper uranowy jest odpowiedzialny za to, że wielkie termojądrowe ładunki (Tsar Bomba, Ivy Mike, Castle Bravo) generowały kolosalne ilości radioaktywnego opadu. W teście Castle Bravo (1954, 15 Mt) skażenie opadu dotknęło 7000 km² Pacyfiku, japoński kuter rybacki “Lucky Dragon” i mieszkańców atoli Marshall. Obliczono, że bez tampera U-238 (tylko z paliwem termojądrowym) ładunek “czysty” dawałby wielokrotnie mniej opadu.^7,8

Z perspektywy dydaktycznej najważniejsze jest to, że w układzie rozszczepienie-synteza-rozszczepienie uran-238 przestaje być "obudową" w potocznym sensie. Jest magazynem jąder, które nie reagują łatwo z neutronami termicznymi, ale mogą stać się bardzo aktywne w strumieniu szybkich neutronów z reakcji termojądrowych. To tłumaczy paradoks wielu dużych bomb wodorowych: nazwa sugeruje dominację syntezy, a znaczna część energii i zdecydowana część długotrwałego skażenia pochodzi z produktów rozszczepienia ciężkiego płaszcza. Właśnie dlatego artykuły o litu-6 i litu-7, Castle Bravo i opadzie promieniotwórczym trzeba czytać razem: paliwo fuzyjne produkuje neutrony, a uran-238 decyduje, jak "brudny" energetycznie i radiologicznie stanie się cały test.^8,10

Uran-238 i środowisko — geochemia i zanieczyszczenia

Uran naturalny w środowisku pochodzi głównie z naturalnych złóż (skały magmowe zawierają 2–4 ppm U, skały osadowe 0,3–11 ppm, granity do 14 ppm). W glebach gliniasto-piaszczystych norma: 0,3–11 mg/kg. Najczęstszą przyczyną skażenia środowiskowego są:

1. Ogony z wzbogacalni: składowane w wielkich cylindrach UF₆; mogą wyciekać do gruntu po dekadach (corrosion → UO₂F₂ + HF)
2. Odpady z górnictwa i przerobu rudy (yellowcake): pozostałości z kopalni zawierają Ra-226, Rn-222 i Th-230 w stężeniach znacznie wyższych niż tło naturalne
3. Zubożony uran z poligonów: penetratory DU znalezione na poligonach i polach bitew; korodują powoli, uwalniając U⁶⁺ do wód gruntowych

Uran w środowisku wodnym: jon UO₂²⁺ (uranyl) jest mobilny w wodach tlenowych, o pH 6–8. Pochodzi naturalnie z ługowania skał i może docelowo koncentrować się w osadach o wysokiej zawartości materii organicznej (redukcja do U⁴⁺, nierozpuszczalny UO₂). Naturalne tło uranu w wodzie pitnej WHO dopuszcza do 15–30 µg/l; w Polsce tło wynosi 0,2–2 µg/l.⁵

Ochrona przed uranem w środowisku skupia się na kontroli głównych źródeł antropogenicznych — przede wszystkim składowisk ogonów z wzbogacalni i likwidacji skażeń z pola bitwy (UNEP, NATO). Dla Polski programy nuklearne (planowane PWR) wymagają szczegółowej oceny środowiskowej wszystkich etapów cyklu paliwowego zgodnie z dyrektywą UE o bezpieczeństwie jądrowym 2014/87/EURATOM i polskim Prawem atomowym.

Porównanie U-238 z thorium-232 jako materiałów płodnych

Uran-238 nie jest jedynym naturalne dostępnym materiałem płodnym (fertile material). Tor-232 (Th-232) odgrywa analogiczną rolę w cyklu torowym:

$${}^{232}Th + n \rightarrow {}^{233}Th \xrightarrow{\beta^-} {}^{233}Pa \xrightarrow{\beta^-} {}^{233}U$$

Uran-233 z cyklu torowego jest materiałem rozszczepialnym (σ_f(termalny) ≈ 525 barn), analogicznie do Pu-239 z cyklu uranowego.

Cecha	U-238 (cykl uranowy)	Th-232 (cykl torowy)
Naturalna obfitość	99,28% w uranie	100% toru (monizotopowy)
Zasoby światowe	~6 mln ton (rudy)	~8–12 mln ton (monacyt)
Produkuje	Pu-239	U-233
Czas dojścia materiału rozszczepialnego	2,4 dni (Np-239 → Pu-239)	27 dni (Pa-233 → U-233)
Problem proliferacyjny	Pu-239 z małą zawartością Pu-240	U-233 + śladowy U-232 (silne gamma)
Reaktory demonstracyjne	BN-800, EBR-II	AHWR (Indie), MSRE (USA, historyczny)
Zalety	Sprawdzona technologia, istniejąca infrastruktura	Więcej zasobów, mniej odpadów długożyciowych

Cykl torowy jest szczególnie atrakcyjny dla krajów bogatych w tor (Indie, Brazylia, Norwegia). Indie mają globalnie największe złoża monazytu (z ThO₂) i przez dekady inwestują w AHWR (Advanced Heavy Water Reactor) — reaktor ciężkowodny z wewnętrzną hodowlą U-233. Dla Polski i Europy Środkowej cykl uranowy z U-238 jako materiałem płodnym pozostaje ścieżką dominującą przez co najmniej dwie dekady.⁹

Kwestie safeguards specyficzne dla U-238

Mimo że uran-238 sam w sobie nie jest „specjalnym materiałem rozszczepialnym” w definicji MAEA (INFCIRC/153), jest objęty gwarancjami jako materiał „płodny”:

• Każda dostawa uranu naturalnego (UF₆, UO₂, U metal) do państwa nieposiadającego broni musi być raportowana MAEA
• Wypalony materiał zawierający Pu-239 wytworzony z U-238 jest automatycznie objęty rygorystycznymi gwarancjami jako nowo powstały materiał nuklearny
• Zubożony uran (DU) jest objęty gwarancjami MAEA jeżeli pochodzi z wzbogaconego materiału jądrowego, ale standardowo nie podlega pełnej weryfikacji w stanie ogonów (UF₆) — co jest luką, która bulwersuje część inspektorów

Dla inspektorów MAEA kluczowym zadaniem przy reaktorach jest śledzenie bilansu U-238: ile go wprowadzono, ile przetworzyło się na Pu-239, ile zostało w odpadach. Bilans materiałowy (MBA — Material Balance Area) obejmuje cały rdzeń reaktora i musi być zamknięty każdego roku. Nawet niewielka niedomknięta ilość — rzędu kilogramów na kilkaset ton — jest sygnałem wymagającym wyjaśnienia.⁹

Perspektywy na XXI wiek: zamknięty cykl i reaktory IV generacji

OECD Nuclear Energy Agency szacuje, że przy obecnym tempie zużycia uranu w reaktorach termalnych znane zasoby uranu wystarczą na ok. 130 lat. Jeśli jednak reaktory szybkie z hodowlą U-238 → Pu-239 zostaną wdrożone, te same zasoby starczyłyby na kilkanaście tysięcy lat — ponieważ U-238 (99,28% uranu) staje się wówczas de facto paliwem, a nie biernym składnikiem.

Reaktory IV generacji (GIF — Generation IV International Forum) w wariancie SFR (Sodium Fast Reactor) i LFR (Lead-cooled Fast Reactor) są zaprojektowane właśnie z myślą o tym: przyjmują jako paliwo odpady długożyciowe (pluton + aktynidy mniejsze) i zwracają jako produkt energię elektryczną + skrócone izotopy (czas połowicznego zaniku <300 lat). To fundamentalnie zmienia rolę U-238: z “ballastu” wydzieleń wzbogacania staje się kluczowym surowcem dla cywilizacji nuklearnej na kolejne stulecia.

Polska, planując wejście do energetyki jądrowej, musi rozstrzygnąć kwestię strategiczną: czy zainwestować tylko w PWR z cyklem otwartym (i akumulować wypalony materiał z Pu w poczekalni) czy zostawić sobie opcję późniejszego przejścia na SFR lub partnerstwo z Rosją/Francją przy zamkniętym cyklu. Decyzja ta dotknie tego, co będzie działo się z U-238 z kilkudziesięciu lat eksploatacji reaktorów.⁹

Detekcja i metrologia U-238

Uran-238 jest stosunkowo łatwy do wykrycia — dla celów safeguards MAEA i ochrony granic — dzięki kilku metodom:

Spektrometria gamma:
U-238 sam emituje słabe linie gamma (49,6 keV i 113,5 keV z Th-234, 63,3 keV z Pa-234m). Te linie są wyraźnie mierzalne detektorem HPGe. W materiałach nieoczyszczonych (starych) linie od Ra-226, Pb-214 i Bi-214 są intensywniejsze i służą do szacowania "wieku" materiału uranowego (czas od ostatniego oczyszczenia chemicznego).

Neutronowe metody aktywacyjne (NDA, Non-Destructive Assay):
Uran-238 pod wpływem neutronów produkuje γ od Np-239 (277,6 keV, T₁/₂ = 2,4 d). Ta metoda PNAA (Prompt Neutron Activation Analysis) jest stosowana przez MAEA do nieinwazyjnej weryfikacji zawartości U w elementach paliwowych bez ich otwierania.

ICP-MS i α-spektrometria:
Do precyzyjnego pomiaru stosunku izotopowego U-235/U-238 służy spektrometria mas z jonizacją w plazmie (ICP-MS) lub α-spektrometria po wydzieleniu chemicznym. Precyzja: ±0,001% stosunku izotopowego — wystarczająca do odróżnienia uranu naturalnego, zubożonego (DU), LEU, MEU i HEU oraz do atrybucji próbki do konkretnego zakładu wzbogacania (na podstawie "odcisków palców" izotopowych, w tym U-234).

Dla systemu safeguards MAEA najważniejsza jest spójność między deklarowanym składem izotopowym materiału a wynikami pomiaru. Rozbieżność nawet 0,01% w stosunku U-235/U-238 może wskazywać na wzbogacanie lub rozcieńczenie niedeklarowane. To jest fundament systemu weryfikacji materiałów nuklearnych.^6,9

Reaktor RBMK — U-238 w historycznym kontekście Czernobyla

Reaktor RBMK (Reaktor Bolszoj Moszcznosti Kanałnyj — reaktor o dużej mocy, kanałowy) był radzieckim projektem używającym uranu naturalnego lub nisko wzbogaconego (~2% U-235) z grafitem jako moderatorem i lekką wodą jako chłodziwem. Właśnie wysoki udział U-238 w paliwie i jego duże właściwości hodowlane były powodem, dla którego RBMK produkował pluton jako produkt uboczny — co odpowiadało radzieckiemu podwójnemu celowi wojskowo-cywilnemu.

Z punktu widzenia fizyki reaktora RBMK miał słynny dodatni współczynnik reaktywności od pary (void coefficient): przy wrzeniu wody w kanałach chłodzących moderacja neutronów przez wodę malała — więcej neutronów o wyższych energiach (nie termicznych) uciekało z pułapki wody i wpadało w przekrój rezonansowy U-238, ale jednocześnie zmniejszało się pochłanianie przez U-235 przy termalizacji. Netto: usunięcie chłodziwa zwiększało reaktywność, co dawało pętlę wzmocnienia pozytywnego: więcej mocy → więcej pary → mniej pochłaniania → więcej mocy.

W katastrofie w Czarnobylskiej Elektrowni Jądrowej (CNPP) 26 kwietnia 1986 roku ten mechanizm doprowadził do niekontrolowanego wzrostu mocy. W ciągu sekund rdzeń wygenerował moc rzędu 33 000 MWt (norma: 3200 MWt), co spowodowało eksplozję parową i pożar rdzenia grafitowego. Skażenie ze zdegradowanego paliwa uranowego — fragmenty UO₂ z Pu-239 i tysiącami produktów rozszczepienia — rozprzestrzeniło się na całą półkulę północną.

Błąd projektowy RBMK był znany radzieckim fizykom (Aleksandrowi Dollezhalowi i innym) już wcześniej, ale z powodów politycznych i produkcyjnych nie dokonano modernizacji przed katastrofą. Lekcja: właściwości neutroniczne U-238 (w tym przebieg pochłaniania w funkcji energii neutronów) mają bezpośredni wpływ na bezpieczeństwo reaktorów i nie można ich ignorować w projekcie dla celów politycznych lub ekonomicznych.^5,6

Uran-238 a broń radiologiczna (RDD — "brudna bomba")

Uran-238, mimo swoich właściwości jądrowych, jest złym materiałem do brudnej bomby (Radiological Dispersal Device) z powodów radiologicznych:

• Aktywność właściwa jest niska: 12,4 Bq/mg
• Promieniowanie alfa zatrzymuje się na skórze i jest niebezpieczne tylko przy inhalacji
• Promieniowanie gamma jest słabe

Dla porównania: Co-60 (aktywność ~10¹² Bq/mg), Cs-137, Sr-90 czy Ir-192 są znacznie skuteczniejszymi materiałami dla RDD z punktu widzenia skażenia obszarowego.

Uran wzbogacony (HEU) jest natomiast materiałem zagrożonym kradzieżą dla celów proliferacyjnych — nie jako RDD, ale jako surowiec do broni jądrowej. Wymagane jest zaledwie ~50 kg HEU do prostej konfiguracji działa (Little Boy wymagał 64 kg, ale nowocześniejsze projekty mogą wymagać mniej przy lepszym projkcie reflektora). Stąd bezpieczeństwo fizyczne składowisk HEU jest absolutnym priorytetem MAEA i G7/G20 dla nuklearnego nierozprzestrzeniania.⁸

Ochrona radiologiczna przy pracy z uranem naturalnym i U-238

Uran naturalny i DU są substancjami o podwójnym zagrożeniu: radiologicznym i chemicznym (toksyczność nerkowa). Standardy ochrony:

• Narażenie zewnętrzne: γ i β od U-238 i jego potomnych — ochrona przez osłony (ołów, grafit), odległość i czas
• Narażenie wewnętrzne przez inhalację: pył UO₂ i U₃O₈ — maski P3, szczelne kombinezony, monitoring powietrza
• ALI (ICRP) dla U-238: 0,9 μCi/rok inhalacja (klasa M — umiarkowana absorpcja płucna)
• MPBB (Maximum Permissible Body Burden): 100 μg U w nerkach (limit ze względu na nefrotoksyczność, nie radiotoksyczność!)

Kluczowe jest monitorowanie uranu w moczu (bioassay):

• Norma: <0,1 μg U/g kreatyniny
• Próg działania: 50 μg U/g kreatyniny (doraźne badanie nefrologiczne)
• Próg alarmowy: 300 μg U/g kreatyniny (natychmiastowe odsunięcie od pracy)

W Polsce pracownicy zakładów jądrowych (NCBJ w Świerku, Laboratorium Uranu w Instytucie Chemii i Techniki Jądrowej) objęci są dozymetrycią indywidualną i programem biomonitoringu zgodnie z Rozporządzeniem Rady Ministrów w sprawie dawek granicznych promieniowania jonizującego.⁵

Linia czasu: U-238 od odkrycia do XXI wieku

• 1789: Klaproth odkrywa uran; nie zna izotopów — "uran" to mieszanina
• 1896: Henri Becquerel odkrywa radioaktywność uranu (używa naturalnego UO₂); aktywność pochodzi głównie od U-234 i lańcucha U-238
• 1913: Frederick Soddy formułuje koncepcję izotopów; Frederick Aston (1919) potwierdza masowo, że uran jest mieszaniną kilku izotopów
• 1935: Dempster identyfikuje spektrometrycznie U-235 i U-238 osobno
• 1939: Bohr i Wheeler wyjaśniają teoretycznie: U-238 ma próg energetyczny rozszczepienia, U-235 nie
• 1940: Pierwszy wychwyt n-termalnego przez U-238 → produkcja Pu-239 potwierdzona eksperymentalnie (Seaborg, Kennedy, McMillan)
• 1942: CP-1 — pierwszy reaktor; U-238 jako moderator neutronów cieplnych przez blankety ze stali i grafitu
• 1944: Hanford B-Reactor — przemysłowe napromieniowanie U-238 → Pu-239 dla broni
• 1945: Detonacja Fat Mana (U-238 jako tamper); tamper uranowy dostarcza 4% dodatkowej mocy
• 1954: Castle Bravo (15 Mt) — fission-fusion-fission z tamperem U-238 produkuje ogromny opad
• 1964: EBR-II — reaktor powielający z U-238 jako blanket
• 1986: Czarnobyl — RBMK na uranie nisko wzbogaconym, koferment U-238 w katastrofie
• 1993: Program MEGATONS TO MEGAWATTS — pośrednio uran zubożony (DU) z rozcieńczania HEU
• 2016: BN-800 (Rosja) — komercyjny reaktor powielający z blanketem U-238
• 2030 (plan): BN-1200M, ASTRID (planowane) — demonstracja cyklu zamkniętego U-238 → Pu-239 na skalę GWe

Historia uranu-238 biegnie równolegle z historią samej fizyki jądrowej — każde wielkie odkrycie i każde wielkie zastosowanie energii atomowej dotyczyło bezpośrednio lub pośrednio tego izotopu, który z pozoru jest tylko "resztą" po wydzieleniu cenniejszego U-235.^7,9

Znaczenie dydaktyczne U-238 dla studentów fizyki jądrowej

Dla doktoranta lub studenta fizyki jądrowej uran-238 jest nieocenionym obiektem edukacyjnym, ponieważ skupia w sobie kilka fundamentalnych mechanizmów:

1. Rezonanse neutronowe i widmo Breit-Wignera: U-238 ma gęsty zestaw rezonansów od 6 eV do kilku keV — idealne laboratorium do nauki przekrojów czynnych, energii rezonansowych, szerokości połówkowych i efektu Dopplera (rozszerzenie rezonansów z temperaturą, kluczowe dla koeficjenta reaktywności temperaturowej)
2. Prawo rozpadu i równanie Batemana: łańcuch U-238 → Th-234 → Pa-234 → U-234 → Th-230 → Ra-226 → Rn-222 → ... → Pb-206 jest klasycznym przykładem dla równań Batemana i sekularnej równowagi (czas potrzebny do równowagi: ~1 milion lat dla Ra-226)
3. Reakcja hodowlana: wychwyt neutronowy i podwójny rozpad β dają Pu-239 — to jest punkt wyjścia do omawiania "materiałów płodnych" vs "materiałów rozszczepialnych" w logice zamkniętego cyklu paliwowego
4. Fizyko-inżynierski kompromis: dobór napromieniowania (krótkie → mało Pu-240, długie → dużo Pu i dobry burnup, ale wzrasta Pu-240) uczy rozumieć, że optymalizacja reaktora jest zadaniem wieloparamtrowym bez jednego oczywistego rozwiązania

Rozumienie U-238 przez pryzmat tych czterech mechanizmów jest praktycznie wymagane dla każdego, kto będzie pracować przy projektowaniu lub eksploatacji reaktorów jądrowych w Polsce — niezależnie od tego, czy będzie to AP1000, BWRX-300, czy HTGR w dalszej perspektywie. Nie ma drugiego izotopu, który łączyłby w sobie tak wiele poziomów analizy: od mechaniki kwantowej rezonansów jądrowych, przez inżynierię chemiczną separacji Pu, po strategiczne pytania o przyszłość cyklu paliwowego całej cywilizacji.^3,5,6

Dodatkowe materiały multimedialne

Ten temat najlepiej czytać razem z reaktorami powielającymi, procesem PUREX, wzmocnieniem rozszczepienia oraz bombą termojądrową w schemacie Tellera-Ulama. Wtedy dobrze widać, że U-238 jest jednocześnie przeszkodą neutronową, źródłem nowego paliwa i aktywnym uczestnikiem najbardziej energetycznych konstrukcji jądrowych.

Powiązane kalkulatory i narzędzia

• Hodowla plutonu — przelicza przemianę materiału płodnego w pluton i sens reaktorów powielających.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno mieć postać prostego modelu obliczeniowego bilansu neutronowego w reaktorze na uranie naturalnym. W wariancie podstawowym należy:

1. przyjąć paliwo złożone z 0,72% uranu-235 i 99,28% uranu-238,
2. rozdzielić straty neutronów na trzy kanały: ucieczkę z rdzenia, wychwyt rezonansowy w uranie-238 oraz pochłanianie w moderatorze,
3. wprowadzić parametr prawdopodobieństwa przejścia neutronu przez obszar rezonansów bez wychwytu,
4. obliczyć, dla jakich wartości tego parametru i dla jakich strat moderatora układ może osiągnąć $k_{eff} \ge 1$,
5. zinterpretować, dlaczego ciężka woda i bardzo czysty grafit tak silnie poprawiają sytuację.

Celem ćwiczenia nie jest pełna symulacja transportu neutronów, lecz uchwycenie jednej rzeczy: ten sam uran-238, który później pozwala hodować pluton, wcześniej zabiera neutrony w obszarze rezonansowym i może uniemożliwić start reakcji łańcuchowej. W wersji rozszerzonej warto dopisać człon opisujący tempo powstawania plutonu-239 jako funkcję strumienia neutronów i stężenia uranu-238.

Drugie ćwiczenie powinno być przeliczeniem skali przemysłowej dla produkcji plutonu z uranu-238. Należy:

1. założyć uproszczony strumień neutronów i masę uranu naturalnego w kanale paliwowym,
2. oszacować, jaki ułamek wychwytów w uranie-238 prowadzi do powstania jąder plutonu-239,
3. policzyć orientacyjne tempo przyrostu masy plutonu w ciągu doby, miesiąca i roku pracy reaktora,
4. porównać wynik dla krótkiego i długiego napromieniania, wskazując, kiedy zaczyna rosnąć udział mniej pożądanych izotopów plutonu,
5. odnieść otrzymaną skalę do historycznych zakładów w Hanford, gdzie problemem nie było tylko samo wytworzenie plutonu, ale też jego szybkie chemiczne wydzielenie z silnie promieniotwórczego paliwa.

To ćwiczenie ma pokazać, że uran-238 jest materiałem strategicznym nie przez jedną spektakularną własność, lecz przez połączenie dwóch cech: jest masowo dostępny i potrafi zamieniać nadwyżkę neutronów w nowy materiał rozszczepialny.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Pluton-239 - produkcja i właściwości
• Reaktory powielające (Breeder Reactors)
• Reflektor i tamper uranowy
• Wzmocnienie rozszczepienia (Boosting)
• Model powłokowy jądra atomowego: liczby magiczne i spin-orbit

Uzupełnienie: U-238 jako rdzeń długiego cyklu paliwowego

Nukleo pomaga doprecyzować cywilną rolę U-238: w typowym reaktorze część tego izotopu przechodzi przez wychwyt neutronu do plutonu, a pluton odpowiada za istotną część energii produkowanej w rdzeniu.¹¹ To oznacza, że U-238 nie jest tylko "balastem" naturalnego uranu. W cyklu U-Pu staje się magazynem przyszłego materiału rozszczepialnego.

Ta perspektywa zmienia ocenę zasobów. Cykl otwarty wykorzystuje tylko część potencjału U-238, natomiast MOX, reprocessing i reaktory prędkie próbują odzyskać więcej energii z dominującego izotopu naturalnego uranu. Dlatego artykuł warto czytać razem z cyklem uranowo-plutonowym w energetyce.
