Metoda działowa (Gun-type) - Little Boy

Streszczenie

Metoda działowa była najprostszym sposobem zbudowania bomby rozszczepieniowej: dwa podkrytyczne elementy z uranu-235 należało połączyć bardzo szybko w jedną konfigurację nadkrytyczną. W praktyce oznaczało to umieszczenie jednego elementu na końcu lufy i wystrzelenie go w drugi, nieruchomy element znajdujący się w masywnym zespole celu. Tak właśnie działał Little Boy, zrzucony 6 sierpnia 1945 roku na Hiroszimę.^1,2

Zaletą tego rozwiązania była prostota i wysoka przewidywalność działania przy użyciu wysoko wzbogaconego uranu. Wadą była skrajna materiałochłonność i bardzo mała sprawność energetyczna. Metoda działowa okazała się praktyczna dla uranu, ale nie dla plutonu, ponieważ zbyt długi czas składania narażałby układ na predetonację wywołaną neutronami tła, przede wszystkim od plutonu-240.^2,3

Rozszerzenie tematu

Najprostsza intuicja stojąca za metodą działową jest poprawna: jeżeli osobno przechowuje się dwa kawałki materiału rozszczepialnego, z których każdy jest podkrytyczny, to po ich szybkim połączeniu można uzyskać układ nadkrytyczny. Właśnie dlatego konstrukcja Little Boya była znacznie prostsza niż bomba implozyjna. Nie trzeba było budować zbieżnej sfery fal uderzeniowych, precyzyjnych soczewek wybuchowych ani centralnego inicjatora neutronowego. Wystarczał mechaniczny montaż dwóch części materiału rozszczepialnego w czasie krótszym niż charakterystyczny czas spontanicznego zapłonu.^1,2

W praktyce amerykański projekt nie był jednak zwykłą „armatą z uranem”. W Little Boyu użyto specjalnej lufy kalibru 6,5 cala (165 mm) i długości 6 stóp, ważącej około 450 kg. Znacznie cięższa była sama obudowa celu ze stali wysokostopowej, która musiała przyjąć uderzenie rozpędzonego pocisku bez istotnej deformacji. Cały zespół był więc bardziej zbliżony do urządzenia artyleryjskiego wbudowanego w bombę niż do prostego pojemnika z materiałem jądrowym.¹

Cały ładunek U-235 ważył około 64,15 kg. Był on podzielony mniej więcej w stosunku 40/60 pomiędzy ruchomy pocisk i nieruchomy wkład docelowy. Źródła podkreślają, że był to projekt bardzo rozrzutny materiałowo. Nie starano się w nim minimalizować zużycia uranu, lecz maksymalizować pewność osiągnięcia stanu nadkrytycznego po złożeniu obu części. W warunkach wojennych była to racjonalna decyzja, bo dostępność U-235 była mała, ale ryzyko nieudanej detonacji uznano za jeszcze gorsze.^1,2

Szczególnie ważna była geometria zespołu celu. Wewnątrz znajdował się masywny tamper z węglika wolframu o średnicy i długości około 33 cm oraz masie około 310 kg. Jego rola była częściowo zbliżona do funkcji reflektora i tampra w innych konstrukcjach: miał ograniczać ucieczkę neutronów i bezwładnościowo opóźniać rozpad układu po zapłonie. W Little Boyu nie użyto jednak tampra z uranu-238, ponieważ dla wolnej konstrukcji działowej dodatkowe tło neutronowe z takiego materiału byłoby niepożądane.^1,3

Od strony czasowej metoda działowa jest bardzo wolna w porównaniu z implozją. Pocisk uranowy był rozpędzany do około 300 m/s, a pełne złożenie układu zajmowało około 1,2 ms. Dla U-235 było to jeszcze akceptowalne, bo tło spontanicznego rozszczepienia jest niskie. Dla plutonu taki czas składania byłby zbyt długi. Nawet niewielkie prawdopodobieństwo wcześniejszego pojawienia się neutronu stawałoby się w tych skalach czasowych niedopuszczalne, dlatego koncepcję działową dla plutonu porzucono, gdy ujawnił się problem zawartości Pu-240 w materiale reaktorowym.^1,3

To właśnie ta zależność pokazuje zasadniczą różnicę między metodą działową a implozyjną. W układzie działowym masa krytyczna jest osiągana przez zmianę geometrii i połączenie dwóch kawałków materiału. W układzie implozyjnym osiąga się ją głównie przez gwałtowne zwiększenie gęstości i poprawę bilansu neutronowego. Pierwsze podejście jest proste, ale wolne i materiałochłonne. Drugie jest trudniejsze technicznie, ale znacznie szybsze i lepiej wykorzystuje materiał rozszczepialny.^2,3

Little Boy jest też dobrym przykładem kompromisu między elegancją fizyczną a niezawodnością. Konstrukcja była prymitywna w porównaniu z Fat Manem, ale właśnie dlatego uznano, że nie wymaga pełnoskalowego testu jądrowego przed użyciem bojowym. Zespół A. Francisa Bircha dążył do rozwiązania konserwatywnego: większa masa materiału, prostsza geometria, mało subtelnych elementów zależnych od idealnej symetrii. Z punktu widzenia inżyniera wojennego taki wybór miał sens, nawet jeśli oznaczał bardzo niską sprawność i wysokie zużycie cennego U-235.^1,2

Ta konserwatywność miała też wymiar operacyjny. Little Boy nie był po prostu „prostszą bombą”, lecz bombą, którą dało się stosunkowo pewnie zmontować i przygotować bojowo na Tinian bez wcześniejszego pełnoskalowego testu jądrowego. W porównaniu z Fat Manem oznaczało to mniejszą zależność od ekstremalnie szybkiej elektroniki impulsowej i mniejszą liczbę punktów potencjalnej awarii tuż przed lotem. To właśnie dlatego w praktyce Little Boy nadawał się do pierwszego użycia szybciej, choć technicznie i strategicznie prowadził w ślepą uliczkę.^1,4

Sprawność energetyczna Little Boya była rzeczywiście mała. Tylko niewielka część całego ładunku uległa rozszczepieniu, zanim urządzenie zaczęło się hydrodynamicznie rozpadać. Jest to nieunikniona cecha każdej konstrukcji działowej: reakcja zaczyna się już podczas dalszego składania i bardzo szybko podgrzewa materiał, co prowadzi do ekspansji i utraty najbardziej korzystnych warunków. Układ działa więc nie dlatego, że osiąga idealny stan, lecz dlatego, że przez krótki czas przechodzi przez stan dostatecznie nadkrytyczny.^2,3

Historycznie metoda działowa ma znaczenie większe niż tylko sam atak na Hiroszimę. Pokazuje ona, że pierwsza broń jądrowa nie wymagała jeszcze pełnej kontroli nad ekstremalnie szybką hydrodynamiką. Wystarczyło opanować separację U-235, zaprojektować bezpieczny układ montażu i zaakceptować dużą nieefektywność. To zarazem tłumaczy, dlaczego tę drogę dało się przejść szybciej niż rozwój implozji, ale też dlaczego była ona ślepą uliczką dla dalszego rozwoju arsenalu. Przy ograniczonej produkcji wzbogaconego uranu takie urządzenia były po prostu zbyt drogie materiałowo.^1,2

Późniejsze brytyjskie doświadczenia z bardzo dużymi ładunkami opartymi na HEU tylko potwierdziły ten werdykt. Nawet jeśli konstrukcje tego typu można było jeszcze utrzymać jako rozwiązania przejściowe albo awaryjne, źle skalowały się one pod względem masy, objętości, wygody obsługi i bezpieczeństwa eksploatacji. W praktyce dojrzałe arsenały wracały więc do jednej lekcji z Little Boya: metoda działowa jest historycznie ważna, ale jako rodzina uzbrojenia szybko przegrywa z implozją wszędzie tam, gdzie liczy się ekonomia materiału, miniaturyzacja i długotrwała gotowość bojowa.⁴

Dobrym potwierdzeniem tej tezy jest późniejszy przypadek Chin. Gdy Pekin w 1964 roku detonował swoją pierwszą bombę atomową w ramach Project 596, urządzenie również było oparte na U-235, ale nie wybrano dla niego konstrukcji działowej. Zamiast tego zastosowano implozję. To bardzo ważny sygnał historyczny: dwadzieścia lat po Hiroszimie nawet program zaczynający od wysoko wzbogaconego uranu uznawał już implozję za architekturę bardziej perspektywiczną niż rozwijanie późnego odpowiednika Little Boya.^5,6

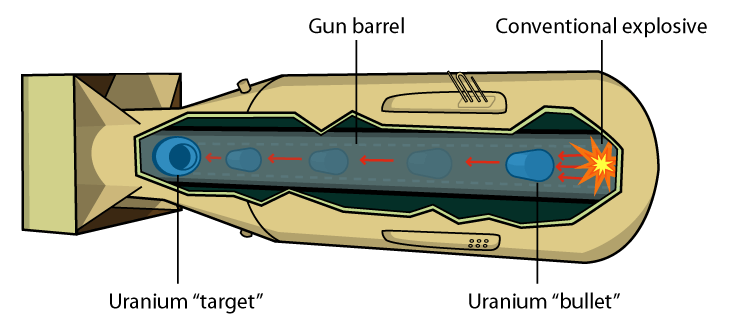

Zasada metody działowej: dwa podkrytyczne kawałki

Sednem metody działowej jest banalna z pozoru obserwacja: jeśli przechowuje się osobno dwa kawałki materiału rozszczepialnego, z których każdy jest podkrytyczny, to po ich szybkim połączeniu można uzyskać układ nadkrytyczny, zdolny do reakcji łańcuchowej. Realizuje się to dosłownie jak w broni palnej: jeden kawałek (pocisk) jest wystrzeliwany z lufy w drugi (cel), tworząc w ułamku milisekundy zwartą, nadkrytyczną masę. Stąd nazwa „gun-type" — metoda działowa.^1,2

Prostota tej idei jest jej największą zaletą. Nie trzeba budować zbieżnej fali uderzeniowej, precyzyjnych soczewek wybuchowych, aluminiowego pushera ani centralnego inicjatora. Wystarcza mechaniczny montaż dwóch części w czasie krótszym niż charakterystyczny czas spontanicznego zapłonu. To dlatego konstruktorzy Little Boya byli na tyle pewni jej działania, że nie przeprowadzili przed użyciem bojowym żadnego pełnoskalowego testu jądrowego — w przeciwieństwie do implozyjnego Fat Mana, który wymagał testu Trinity.^1,2

Warto podkreślić, że „podkrytyczność" obu kawałków przed złożeniem nie jest oczywista — to wynik starannego doboru ich masy i geometrii. Każdy kawałek osobno musi być na tyle mały (albo o takim kształcie), by nie podtrzymywać reakcji łańcuchowej, a oba razem — na tyle duże, by ją podtrzymać z dużym zapasem. Geometria gra tu kluczową rolę: ten sam materiał w kształcie cienkiego pręta ucieka neutronami i pozostaje podkrytyczny, a zwinięty w zwartą kulę staje się nadkrytyczny. Metoda działowa wykorzystuje tę zależność, łącząc dwie podkrytyczne części w jedną zwartą, nadkrytyczną masę. To ta sama fizyka masy krytycznej, która rządzi całą bronią rozszczepieniową — tu zastosowana w najprostszej możliwej formie.^1,2

Co istotne, w metodzie działowej nie zwiększa się gęstości materiału (jak w implozji), lecz jedynie jego ilość i zwartość. To zasadnicza różnica: implozja ściska materiał do gęstości większej od normalnej, co dramatycznie obniża masę krytyczną; metoda działowa pozostawia materiał przy normalnej gęstości, więc potrzebuje go znacznie więcej. To wprost tłumaczy materiałochłonność Little Boya: bez kompresji nie da się „oszukać" masy krytycznej, więc trzeba zgromadzić jej pełną wartość, a nawet z zapasem. Tu leży najgłębszy powód, dla którego implozja ostatecznie wygrała — pozwala zrobić bombę z kilkukrotnie mniejszej ilości materiału.^2,3

Warto też umieścić metodę działową w pełnym spektrum architektur broni rozszczepieniowej. Na jednym końcu jest właśnie ona: maksymalnie prosta, przy normalnej gęstości, materiałochłonna, ograniczona do U-235. Dalej jest klasyczna implozja z litym rdzeniem (Christy gadget): ściskanie do większej gęstości, użycie plutonu, lepsza sprawność. Jeszcze dalej levitated core i hollow pit: zderzenie powłok dla jeszcze większej kompresji. Wreszcie boosting i pełna broń termojądrowa. Każdy kolejny krok daje wyższą sprawność i lepsze wykorzystanie materiału kosztem rosnącej złożoności. Metoda działowa jest punktem zerowym tej skali — najprostsza i najmniej wydajna, ale historycznie pierwsza.^2,3

Ta perspektywa pokazuje, że Little Boy nie był „gorszą wersją" Fat Mana, lecz reprezentantem zupełnie innej filozofii: osiągnięcia krytyczności przez zmianę geometrii, a nie gęstości. Obie filozofie były słuszne dla swoich materiałów i czasów. Działowa była jedyną drogą dla uranu w warunkach, gdy implozja była jeszcze niepewna; implozja była jedyną drogą dla plutonu i okazała się przyszłością dla obu materiałów. Rozwój broni rozszczepieniowej to w istocie historia przejścia od „geometrii" do „gęstości" jako głównego mechanizmu osiągania krytyczności — a metoda działowa jest jej punktem wyjścia.^2,3

Co ciekawe, mimo całej swojej prymitywności metoda działowa pozostaje doskonałym narzędziem dydaktycznym. Jej prostota pozwala zrozumieć podstawowe pojęcia broni jądrowej — masę krytyczną, nadkrytyczność, czas składania, predetonację — bez konieczności zmagania się z trudną hydrodynamiką implozji. To dlatego niemal każdy wykład o broni jądrowej zaczyna się właśnie od metody działowej: jest ona „modelem zerowym", na którym najłatwiej wyjaśnić, czym w ogóle jest bomba rozszczepieniowa, zanim przejdzie się do bardziej wyrafinowanych konstrukcji. Jej wartość edukacyjna przewyższa dziś jej wartość militarną — co dla architektury, która zniszczyła Hiroszimę, jest swoistym, gorzkim paradoksem.²

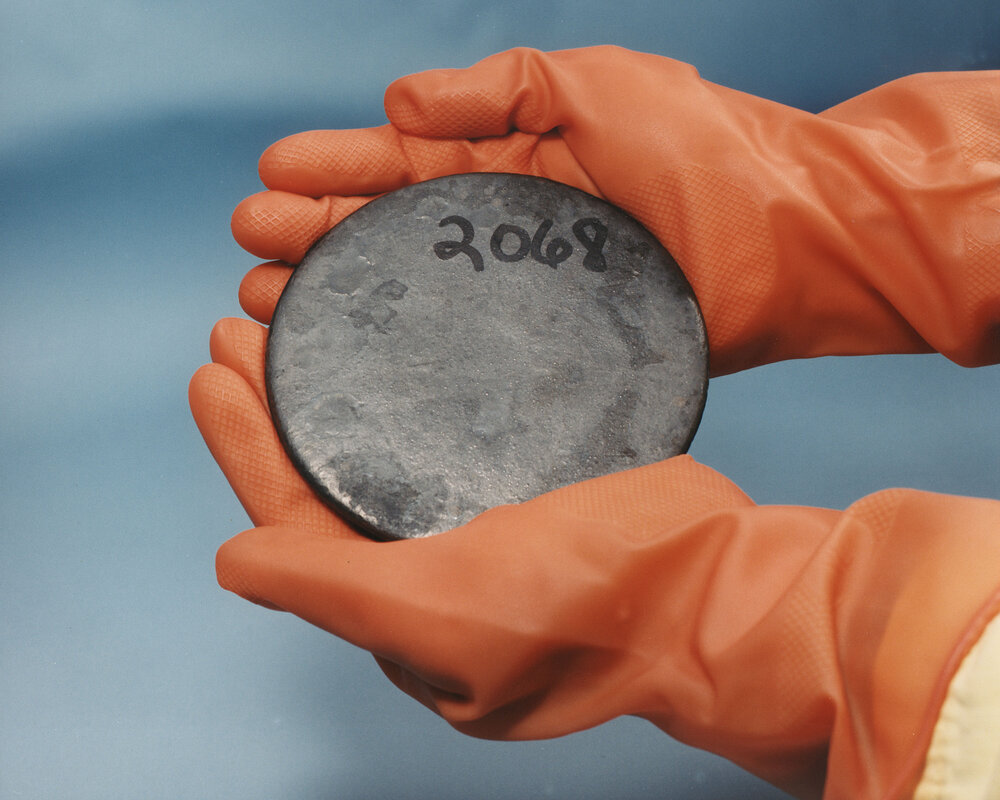

Dlaczego tylko uran-235, a nie pluton

Kluczowe ograniczenie metody działowej jest takie, że działa ona tylko dla uranu-235, a nie dla plutonu. Powód leży w czasie. Składanie układu działowego jest powolne — pocisk leci przez lufę w czasie rzędu milisekundy. To wystarcza dla U-235, bo jego tło spontanicznego rozszczepienia jest niskie, więc prawdopodobieństwo, że przypadkowy neutron pojawi się w trakcie składania, jest akceptowalnie małe. Dla plutonu reaktorowego jest inaczej: domieszka Pu-240 ma wysokie tło spontanicznego rozszczepienia, więc w ciągu milisekundy składania niemal na pewno pojawiłby się neutron, inicjując reakcję, zanim układ osiągnie pełną nadkrytyczność.^1,3

Skutkiem byłaby predetonacja (fizzle) — słaby, „kichający" wybuch, który rozrzuca materiał, zanim ten zdąży się porządnie rozszczepić. Właśnie odkrycie wysokiej zawartości Pu-240 w plutonie reaktorowym latem 1944 roku przesądziło o porzuceniu działowej bomby plutonowej i skupieniu się na trudniejszej technicznie implozji, która składa rdzeń tysiące razy szybciej. Dla uranu metoda działowa pozostała jednak praktyczna — i to ona dała pierwszą bombę użytą bojowo.^1,3

Warto głębiej zrozumieć, dlaczego czas składania jest tu tak krytyczny. Reakcja łańcuchowa, gdy już ruszy, narasta wykładniczo w skali nanosekund — w ciągu jednej mikrosekundy może przejść przez dziesiątki pokoleń. Jeśli więc neutron zainicjuje reakcję, gdy układ jest dopiero „w połowie" składania (ledwie nadkrytyczny), pierwsze pokolenia rozszczepień wydzielą dość energii, by rozsadzić i rozproszyć materiał, zanim osiągnie on pełną nadkrytyczność. Efektem jest mały wybuch — może równowartość kilkudziesięciu czy kilkuset ton TNT zamiast kilkunastu kiloton. Dla U-235, w którym neutrony tła pojawiają się rzadko, ryzyko trafienia w to „złe okno" podczas milisekundowego składania jest na tyle małe, że konstrukcja jest niezawodna. Dla plutonu reaktorowego, z jego intensywnym tłem, jest praktycznie pewne, że reakcja ruszy za wcześnie.^1,3

To wyjaśnia, dlaczego decyzja z lata 1944 roku — porzucenie działowej bomby plutonowej („Thin Man") na rzecz implozji — była tak brzemienna. Nie wynikała z kaprysu, lecz z twardej fizyki: pluton z reaktorów po prostu nie nadawał się do wolnego składania. Gdyby Pu-240 był rzadszy, historia broni jądrowej mogłaby potoczyć się inaczej, a implozja być może rozwinęłaby się znacznie później. To dobry przykład, jak właściwości jednego izotopu — tła spontanicznego rozszczepienia Pu-240 — ukształtowały całą architekturę pierwszych bomb i wymusiły rozwój trudnej, ale przyszłościowej implozji.^1,3

Konstrukcja Little Boya: lufa, pocisk i cel

W praktyce Little Boy nie był zwykłą „armatą z uranem". Użyto specjalnej lufy gładkolufowej kalibru 6,5 cala (165 mm) i długości 6 stóp, ważącej około 450 kg. Znacznie cięższa była obudowa celu ze stali wysokostopowej (ponad 2300 kg), która musiała przyjąć uderzenie rozpędzonego pocisku bez istotnej deformacji. Wewnątrz znajdował się masywny tamper z węglika wolframu o średnicy i długości około 33 cm i masie około 310 kg, ograniczający ucieczkę neutronów i bezwładnościowo opóźniający rozpad układu po zapłonie.¹

Co istotne, w Little Boyu nie użyto tampra z uranu-238, mimo że byłby on tańszy i sam rozszczepialny. Powód był znów neutronowy: U-238 sam emituje neutrony (ze spontanicznego rozszczepienia i reakcji (α,n)), a dla wolnej konstrukcji działowej dodatkowe tło neutronowe było niepożądane — zwiększałoby ryzyko predetonacji. Wybrano więc obojętny neutronowo węglik wolframu. To pokazuje, że nawet w „prostej" bombie działowej dobór materiałów był podporządkowany neutronice, a nie tylko mechanice.¹

Tamper z węglika wolframu pełnił podwójną rolę. Po pierwsze, jako reflektor odbijał uciekające neutrony z powrotem do rdzenia, poprawiając bilans neutronowy i obniżając wymaganą masę krytyczną. Po drugie, jako bezwładna, ciężka masa opóźniał hydrodynamiczne rozerwanie rdzenia po zapłonie — a każda dodatkowa nanosekunda przed rozpadem oznaczała więcej pokoleń rozszczepień, czyli wyższy uzysk. To ta sama logika „bezwładnego uwięzienia", która działa w reflektorze i tamprze uranowym bomby implozyjnej. Wybór węglika wolframu (gęstego, o wysokiej liczbie atomowej, a przy tym neutronowo obojętnego) był więc kompromisem między wymaganiami neutroniki a hydrodynamiki.¹

Cały zespół celu był zresztą bardziej zbliżony do urządzenia artyleryjskiego wbudowanego w bombę niż do prostego pojemnika z materiałem jądrowym. Masywna stalowa obudowa musiała przyjąć uderzenie pocisku rozpędzonego do 300 m/s bez deformacji, która zaburzyłaby geometrię złożonego rdzenia. Lufa, pocisk, cel, tamper i obudowa tworzyły razem precyzyjny mechanizm balistyczny, w którym każdy element miał ściśle określoną funkcję. To dlatego Little Boy był ciężki (ponad 4 tony) i długi — większość jego masy stanowiła nie sama „bomba", lecz aparatura potrzebna do bezpiecznego i pewnego połączenia dwóch kawałków uranu we właściwej chwili.¹

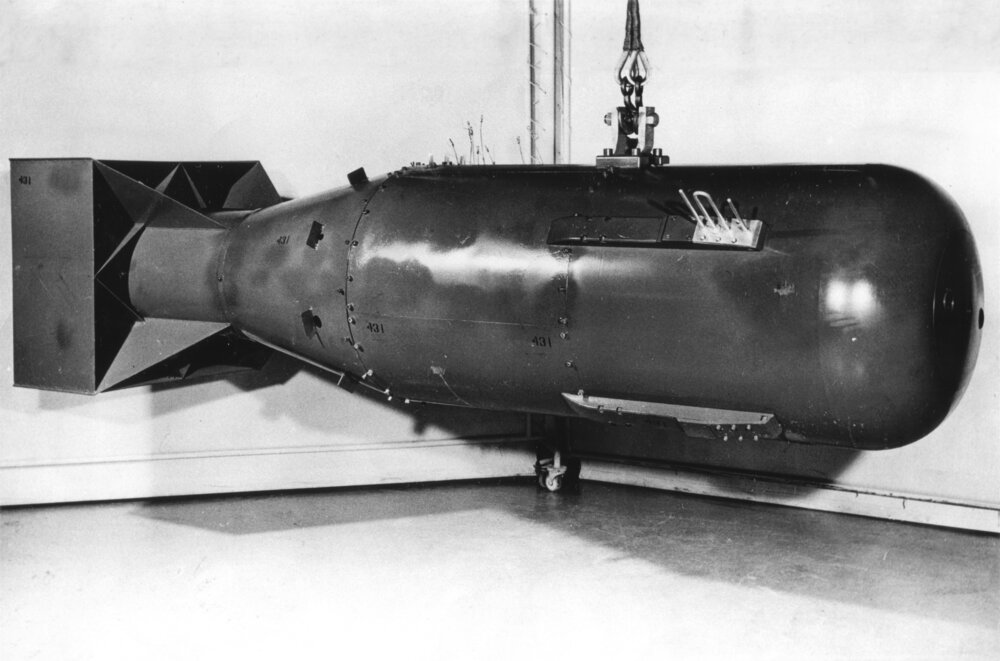

Materiałochłonność i niska sprawność

Cały ładunek U-235 w Little Boyu ważył około 64,15 kg, podzielony mniej więcej w stosunku 40/60 między ruchomy pocisk i nieruchomy cel. Była to konstrukcja skrajnie rozrzutna materiałowo. Nie minimalizowano w niej zużycia uranu, lecz maksymalizowano pewność osiągnięcia stanu nadkrytycznego — w warunkach wojennych, przy małej dostępności U-235, uznano ryzyko nieudanej detonacji za gorsze niż marnotrawstwo materiału.^1,2

Sprawność energetyczna była przy tym bardzo niska. Tylko niewielka część (rzędu procenta) całego ładunku uległa rozszczepieniu, zanim urządzenie zaczęło się hydrodynamicznie rozpadać. To nieunikniona cecha każdej konstrukcji działowej: reakcja zaczyna się już podczas dalszego składania i bardzo szybko podgrzewa materiał, prowadząc do ekspansji i utraty najbardziej korzystnych warunków. Układ działa nie dlatego, że osiąga idealny stan, lecz dlatego, że przez krótki czas przechodzi przez stan dostatecznie nadkrytyczny. Mimo to Little Boy dał nad Hiroszimą uzysk rzędu 15 kt — dramatyczny dowód, że nawet tak nieefektywna konstrukcja jest bronią masowego rażenia.^2,3

Materiałochłonność Little Boya warto zestawić z realiami produkcji U-235. Wzbogacanie uranu metodami dyfuzji gazowej, elektromagnetyczną i termodyfuzji w Oak Ridge pochłaniało gigantyczne ilości energii i było wąskim gardłem całego Projektu Manhattan. Zgromadzenie 64 kg wysoko wzbogaconego uranu zajęło lata pracy ogromnej infrastruktury. Zużycie takiej ilości cennego materiału na bombę, która rozszczepia ledwie procent ładunku, było ekstrawagancją możliwą tylko w warunkach wojennego priorytetu. To pokazuje, dlaczego sprawność stała się później kluczowym kryterium: każdy kilogram zaoszczędzony dzięki lepszej konstrukcji to miesiące pracy zakładów wzbogacania.^1,2

Co ciekawe, niska sprawność miała też wymiar „filozoficzny". Konstruktorzy Little Boya świadomie wybrali pewność nad efektywność — woleli zmarnować materiał, byle mieć gwarancję zadziałania. To racjonalne w warunkach, gdy stawką jest jedna, niepowtarzalna szansa, ale całkowicie nieopłacalne przy budowie arsenału. Implozja, lepiej wykorzystująca materiał, była odpowiedzią na tę samą potrzebę oszczędności, która później napędzała konstrukcje skorupowe (hollow pit) i levitated core. Ewolucja broni rozszczepieniowej to w dużej mierze historia coraz lepszego wykorzystania drogocennego materiału rozszczepialnego — a Little Boy jest jej punktem wyjścia: maksymalnie prostym i maksymalnie rozrzutnym.^2,3

Warto dodać liczbową miarę tej rozrzutności. Masa krytyczna U-235 w korzystnej geometrii, z reflektorem, to rzędu kilkunastu kilogramów; Little Boy użył jednak ponad 60 kg, czyli wielokrotności masy krytycznej. Dla porównania, dobrze zaprojektowana broń implozyjna potrafi osiągnąć ten sam efekt z masą bliską jednej masie krytycznej, a nawet mniejszą dzięki kompresji. Ta kilkukrotna różnica w zużyciu materiału przekłada się wprost na liczbę bomb, jakie można wyprodukować z danej ilości wzbogaconego uranu — co przy ograniczonej zdolności wzbogacania czyniło metodę działową po prostu nie do utrzymania w skali arsenału.^2,3

Czas składania a ryzyko predetonacji

Skala czasowa składania działowego jest wprost narzucona przez balistykę. Pocisk rozpędzany do 300 m/s na drodze kilkudziesięciu centymetrów lufy potrzebuje na to ułamka milisekundy — i tej wartości nie da się znacząco skrócić bez ekstremalnego zwiększenia ciśnienia w lufie albo jej skrócenia (co z kolei pogarsza prędkość). Metoda działowa jest więc „uwięziona" w skali milisekund przez samą fizykę miotania pocisku. Implozja, napędzana detonacją materiału wybuchowego (prędkości detonacji rzędu 8 km/s), działa w zupełnie innej skali — mikrosekund. Ta różnica nie wynika z niedopracowania działówki, lecz z fundamentalnej różnicy między miotaniem mechanicznym a detonacją chemiczną. Żadne ulepszenie konstrukcji działowej nie zbliżyłoby jej do prędkości implozji.^1,3

Warto zilustrować tę różnicę liczbowo. Implozja składa rdzeń w czasie rzędu mikrosekund — tysiąc razy szybciej niż milisekundowe składanie działowe. Ta tysiąckrotna przewaga prędkości oznacza, że implozja może użyć plutonu (z jego intensywnym tłem neutronowym), bo „wyprzedza" spontaniczne rozszczepienie, zanim zdąży ono zepsuć wybuch. To nie jest drobne usprawnienie — to różnica między „działa" a „nie działa" dla całej rodziny materiałów. Bez tej przewagi prędkości pluton w ogóle nie nadawałby się na broń, a cała gałąź broni plutonowej (z Hanford jako głównym źródłem materiału) by nie istniała.^2,3

Ta zależność tłumaczy też, dlaczego implozja, mimo swojej trudności, tak szybko zdominowała projektowanie broni. Dawała dwie kluczowe korzyści naraz: pozwalała używać plutonu (tańszego w produkcji niż wzbogacony uran) i zużywała mniej materiału na bombę. Metoda działowa nie dawała żadnej z tych korzyści — była ograniczona do drogiego HEU i zużywała go w nadmiarze. To klasyczny przykład, jak koszt materiału i skalowalność przeważają nad prostotą pojedynczego egzemplarza.^2,3

Bezpieczeństwo: zaleta i fatalna wada

Konserwatywność Little Boya miała wymiar nie tylko techniczny, ale i operacyjny — dało się go stosunkowo pewnie zmontować i przygotować bojowo na Tinianie bez wcześniejszego testu. W porównaniu z Fat Manem oznaczało to mniejszą zależność od ekstremalnie szybkiej elektroniki impulsowej i mniej punktów potencjalnej awarii. Z drugiej strony konstrukcja działowa miała poważną wadę bezpieczeństwa, której pełną wagę doceniono dopiero później: była skrajnie niebezpieczna w razie wypadku.^1,4

Problem polega na tym, że w bombie działowej wystarczy, by materiał wybuchowy przypadkowo wystrzelił pocisk (np. w pożarze albo katastrofie samolotu), a powstanie nadkrytyczna masa i nastąpi wybuch jądrowy. Co gorsza, gdyby Little Boy wpadł do wody, moderujące właściwości wody mogłyby obniżyć masę krytyczną i wywołać reakcję nawet bez pełnego złożenia. To rażące naruszenie zasady one-point safety, która w nowoczesnej broni wymaga, by żadne pojedyncze, przypadkowe zdarzenie nie mogło dać istotnego uzysku jądrowego. Bomba działowa jest z natury „one-point unsafe" — i to kolejny, obok materiałochłonności, powód jej porzucenia.⁴

Ryzyko wodne zasługuje na rozwinięcie, bo jest nieintuicyjne. Woda jest doskonałym moderatorem neutronów (spowalnia je, zwiększając prawdopodobieństwo rozszczepienia) i reflektorem (odbija neutrony z powrotem). Gdyby bomba działowa z dwoma podkrytycznymi kawałkami U-235 zalana została wodą, te dwa efekty mogłyby obniżyć efektywną masę krytyczną na tyle, by układ stał się krytyczny nawet bez połączenia kawałków — albo by przypadkowe częściowe złożenie wystarczyło do reakcji. Dla Little Boya, przewożonego nad oceanem i przechowywanego na wyspie, było to realne zagrożenie, które wymagało specjalnych środków ostrożności. To pokazuje, że nawet „prosta" bomba kryła subtelne pułapki bezpieczeństwa, których pełną wagę zrozumiano dopiero z czasem.⁴

Nowoczesna doktryna one-point safety czyni takie konstrukcje nieakceptowalnymi. Wymaga ona, by prawdopodobieństwo istotnego uzysku jądrowego z przypadkowej detonacji w jednym punkcie było skrajnie małe (rzędu jednej milionowej). Bomba działowa, w której pojedyncze zadziałanie ładunku miotającego daje pełny wybuch jądrowy, jest fundamentalnie sprzeczna z tą zasadą. To nie kwestia „dopracowania" — to wada wpisana w samą architekturę. Dlatego współczesne arsenały nie zawierają broni działowej, a jej miejsce w historii jest dziś głównie muzealne i edukacyjne: jako pierwszy, prymitywny krok, który trzeba było wykonać, by potem od niego odejść.⁴

Hiroszima: użycie bojowe

Little Boy został zrzucony z bombowca B-29 Enola Gay 6 sierpnia 1945 roku na Hiroszimę, eksplodując na wysokości około 600 m z uzyskiem rzędu 15 kt. Był to pierwszy w historii bojowy użytek broni jądrowej. Misja startowała z wyspy Tinian, gdzie bombę zmontowano i uzbrojono. W przeciwieństwie do Fat Mana, którego wariant testowano w Trinity, Little Boy poleciał do akcji „w ciemno" — pierwszy egzemplarz tej konstrukcji, jaki kiedykolwiek odpalono, zadziałał nad celem.¹

To, że bombę użyto bez testu, samo w sobie świadczy o prostocie i przewidywalności metody działowej. Implozja była na tyle nowa i złożona, że bez Trinity nie odważono by się jej użyć; działówka była na tyle pewna, że test uznano za zbędny. Ta różnica w „zaufaniu" do obu konstrukcji dobrze oddaje ich charakter: jedna prosta i przewidywalna, lecz prymitywna; druga wyrafinowana i sprawna, lecz wymagająca dowodu działania.^1,2

Sam program Little Boya prowadził A. Francis Birch, a jego zespół dążył do rozwiązania maksymalnie konserwatywnego: większa masa materiału, prostsza geometria, mało subtelnych elementów zależnych od idealnej symetrii. Z punktu widzenia inżyniera wojennego taki wybór miał sens, nawet jeśli oznaczał bardzo niską sprawność i wysokie zużycie cennego U-235. Użyto trzech luf gładkolufowych kalibru 6,5 cala, zamówionych w marcu 1944, dostarczonych w październiku i przetestowanych w grudniu — co pokazuje, że nawet „prosta" bomba wymagała starannego procesu kwalifikacji komponentów.¹

Głównym ryzykiem Little Boya nie była więc sama fizyka jądrowa, lecz poprawne zadziałanie zapalnika i mechanizmu strzelającego we właściwym momencie. Cała konstrukcja sprowadzała problem broni jądrowej do problemu balistycznego: wystrzelić pocisk z odpowiednią prędkością i zapewnić, że trafi w cel idealnie. To zadanie znacznie bliższe klasycznej technice artyleryjskiej niż wyrafinowanej hydrodynamice implozji — co czyniło je dobrze zrozumiałym i przewidywalnym dla ówczesnych inżynierów. Właśnie ta „zwyczajność" mechaniki działowej, zakorzeniona w dziesięcioleciach doświadczeń artyleryjskich, dawała zespołowi pewność, że bomba zadziała bez próby. Paradoksalnie, najbardziej rewolucyjna broń w historii opierała się na jednej z najstarszych zasad techniki wojskowej: wystrzeleniu pocisku z lufy.^1,2

Decyzja o użyciu broni jądrowej bez testu była więc w dużej mierze konsekwencją wyboru architektury. Metoda działowa, mimo całej swojej prymitywności, miała tę bezcenną w warunkach wojennych zaletę, że jej działanie dało się przewidzieć z dużą pewnością na podstawie samych obliczeń i testów komponentów. To dlatego Little Boy mógł trafić do akcji szybciej niż Fat Man, choć technicznie i strategicznie prowadził w ślepą uliczkę. Paradoksalnie, jego główna zaleta (prostota umożliwiająca użycie bez testu) i główna wada (materiałochłonność i brak perspektyw rozwoju) wynikały z tej samej cechy — z prymitywnej prostoty metody działowej.^1,2

Skutki zrzutu na Hiroszimę były katastrofalne: błysk, fala uderzeniowa i pożary zniszczyły większość miasta, a liczbę ofiar śmiertelnych szacuje się na dziesiątki tysięcy zabitych natychmiast i kolejne dziesiątki tysięcy zmarłych później wskutek obrażeń i choroby popromiennej. Detonacja na wysokości około 600 m (airburst) zmaksymalizowała zasięg fali uderzeniowej i promieniowania cieplnego, minimalizując przy tym opad miejscowy. Trzy dni później implozyjny Fat Man zniszczył Nagasaki. Te dwa wydarzenia — jedno z bombą działową, drugie z implozyjną — zamknęły II wojnę światową i otworzyły erę broni jądrowej, w której obie architektury rozpoczęły swoje rozchodzące się drogi rozwojowe.^1,2

Z perspektywy historii techniki jest coś symbolicznego w tym, że pierwsza bomba użyta bojowo była zarazem najprostszą i technicznie najmniej perspektywiczną. Little Boy był „ślepą uliczką, która wygrała wyścig" — zdążył być gotowy na czas właśnie dzięki swojej prostocie, choć przyszłość należała do trudniejszej implozji. To częsty wzorzec w technice: pierwsze, prymitywne rozwiązanie dowodzi, że coś jest w ogóle możliwe, otwierając drogę dojrzalszym konstrukcjom, które je wypierają. Little Boy udowodnił, że bomba jądrowa działa; Fat Man i jego potomkowie pokazali, jak robić to dobrze.^1,2

Ślepa uliczka: dlaczego porzucono metodę działową

Historycznie metoda działowa była etapem koniecznym, ale technicznie ślepą uliczką. Pokazała, że pierwsza broń jądrowa nie wymagała jeszcze pełnej kontroli nad ekstremalnie szybką hydrodynamiką — wystarczyło opanować separację U-235, zaprojektować bezpieczny montaż i zaakceptować dużą nieefektywność. Ale przy ograniczonej produkcji wzbogaconego uranu takie urządzenia były po prostu zbyt drogie materiałowo, a do tego niebezpieczne i niemożliwe do miniaturyzacji.^1,2

Dobitnym potwierdzeniem tego werdyktu jest przypadek Chin. Gdy Pekin w 1964 roku detonował swoją pierwszą bombę w ramach Project 596, urządzenie również było oparte na U-235 — ale nie wybrano dla niego konstrukcji działowej, lecz implozję. Dwadzieścia lat po Hiroszimie nawet program zaczynający od wysoko wzbogaconego uranu uznawał już implozję za architekturę bardziej perspektywiczną. Późniejsze brytyjskie doświadczenia z dużymi ładunkami HEU tylko potwierdziły, że rodzina działowa źle skaluje się pod względem masy, objętości i bezpieczeństwa. Dojrzałe arsenały wracały więc do jednej lekcji z Little Boya: metoda działowa jest historycznie ważna, ale jako rodzina uzbrojenia szybko przegrywa z implozją.^4,5,6

Metoda działowa nie zniknęła jednak całkowicie. Ze względu na swoją prostotę pozostała atrakcyjna w specyficznych zastosowaniach, gdzie nie liczy się ani sprawność, ani miniaturyzacja, a jedynie pewność i łatwość konstrukcji. Najbardziej znanym przykładem są jądrowe pociski artyleryjskie (jak amerykański W9/W19 dla działa „atomowej Annie"), gdzie cylindryczny kształt bomby działowej idealnie pasował do lufy armaty. Także państwa o ograniczonych możliwościach technicznych mogłyby teoretycznie sięgnąć po metodę działową jako najprostszą drogę do bomby — gdyby tylko zdobyły wystarczająco dużo HEU. To czyni metodę działową istotną z punktu widzenia proliferacji: jest to najłatwiejsza do odtworzenia konstrukcja, a jej głównym wąskim gardłem jest nie technika, lecz zdobycie wzbogaconego uranu.⁴

Ta ostatnia obserwacja ma poważne implikacje dla bezpieczeństwa jądrowego. Skoro bomba działowa jest tak prosta, że zadziała bez testu, to materiał HEU w niepowołanych rękach (np. terrorystów) jest szczególnie groźny — z punktu widzenia konstrukcji bariera jest minimalna. To dlatego ochrona i kontrola wysoko wzbogaconego uranu jest priorytetem nieproliferacyjnym, a programy redukcji HEU (np. zamiana paliwa reaktorów badawczych na niskowzbogacone) mają realne znaczenie. Paradoksalnie więc najbardziej prymitywna i przestarzała architektura broni jądrowej pozostaje jedną z najbardziej niepokojących z punktu widzenia proliferacji — właśnie dlatego, że jest tak łatwa do zbudowania.^4,6

Dobrze ilustruje to słynny eksperyment Nth Country, w którym trzej młodzi fizycy bez dostępu do tajnych danych zaprojektowali działającą bombę implozyjną z otwartej literatury. Wniosek był taki, że projekt da się odtworzyć z jawnej wiedzy, a prawdziwym wąskim gardłem jest przemysł i materiał rozszczepialny. Dla metody działowej ten wniosek jest jeszcze ostrzejszy: skoro nawet implozję da się zaprojektować z jawnych źródeł, to prostsza działówka jest tym bardziej „w zasięgu" — a jedyną realną barierą pozostaje zdobycie HEU. To dlatego cała architektura nieproliferacji koncentruje się nie na ukrywaniu wiedzy (która i tak jest jawna), lecz na kontroli materiałów rozszczepialnych i infrastruktury ich produkcji.^4,6

Historia metody działowej jest więc nauką o dwóch obliczach prostoty. Z jednej strony prostota dała pierwszą, pewną bombę i umożliwiła użycie bez testu. Z drugiej, ta sama prostota czyni ją niebezpieczną (one-point unsafe), rozrzutną (ograniczoną do drogiego HEU) i nieperspektywiczną (niemożliwą do miniaturyzacji). Dojrzała technologia broni odeszła od niej całkowicie — ale jej cień pozostaje w postaci ryzyka proliferacyjnego. Little Boy jest więc zarazem początkiem ery jądrowej i przypomnieniem, że najprostsze rozwiązania bywają najtrudniejsze do całkowitego „zamknięcia" — bo ich prostota jest jednocześnie ich największym zagrożeniem.^4,6

Podsumowanie

Najkrótsze podsumowanie jest więc takie: metoda działowa była rozwiązaniem prostym, ale nieuniwersalnym. Sprawdzała się tylko przy materiale o bardzo niskim tle spontanicznych neutronów, głównie U-235. Dawała wysoką pewność zadziałania, lecz kosztem ogromnego zużycia materiału i niskiej sprawności. W historii Projektu Manhattan była etapem koniecznym, ale technicznie znacznie mniej perspektywicznym niż implozja.^1,2,3

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• k_eff — pokazuje, jak geometria, moderator i straty neutronów wpływają na krytyczność układu.
• Masa krytyczna — porównuje wpływ materiału, gęstości, reflektora i geometrii na masę krytyczną.
• Teller-Ulam — porządkuje dydaktycznie etapy i celowo pomijane elementy modelu termojądrowego.
• Model 3D: Fat Man — pozwala obejrzeć uproszczoną geometrię bomby implozyjnej.
• Wzbogacanie uranu — przelicza skład izotopowy, masę produktu, zasilanie, ogony i pracę separacyjną.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu czasu składania układu działowego z typowym czasem składania układu implozyjnego. W wariancie podstawowym należy:

1. przyjąć dla Little Boya czas montażu rzędu 1,2 ms,
2. przyjąć dla Fat Mana czas rzędu pojedynczych mikrosekund,
3. policzyć, o ile rzędów wielkości szybsza jest metoda implozyjna,
4. wyjaśnić, dlaczego ta różnica ma kluczowe znaczenie przy materiale zawierającym Pu-240,
5. powiązać wynik z ryzykiem predetonacji.

Celem ćwiczenia jest pokazanie, że przewaga implozji nie wynika tylko z „większego skomplikowania”, lecz z zasadniczo innej skali czasowej pracy układu.

Drugie ćwiczenie powinno dotyczyć materiałochłonności konstrukcji działowej. Należy:

1. przyjąć całkowitą masę U-235 równą około 64,15 kg,
2. oszacować, jaka część tej masy faktycznie mogła ulec rozszczepieniu przy sprawności rzędu pojedynczych procentów,
3. porównać tę wartość z energią wybuchu obserwowaną dla Hiroszimy,
4. wyjaśnić, dlaczego tak duża część materiału pozostaje niewykorzystana,
5. zestawić wynik z argumentem, że metoda działowa była prostsza, ale przemysłowo bardzo kosztowna.

To ćwiczenie ma pokazać, że w broni jądrowej prostota projektu nie musi oznaczać ekonomicznego wykorzystania materiału rozszczepialnego.
