Streszczenie

Radiometria nie mierzy tajemniczego, ciągłego „promieniowania” w oderwaniu od materii. Mierzy skutki pojedynczych kwantów: wybicie elektronu, rozproszenie fotonu, pełną absorpcję energii, powstanie linii charakterystycznej albo ciągłego tła. Dlatego Planck, Einstein, Compton i fizyka widm rentgenowskich są praktycznym początkiem nowoczesnej metrologii promieniowania, a nie tylko rozdziałem z historii mechaniki kwantowej.1,2

Ten artykuł łączy cztery idee: E = h nu, fotoefekt, rozproszenie Comptona i powstawanie promieniowania rentgenowskiego. Razem wyjaśniają, dlaczego detektor gamma ma fotopik i tło komptonowskie, dlaczego XRF daje linie pierwiastków, dlaczego lampa rentgenowska ma widmo ciągłe z krótkofalową granicą oraz dlaczego w radiometrii zawsze trzeba pytać, jaki proces fizyczny zamienił foton na mierzalny impuls elektryczny.

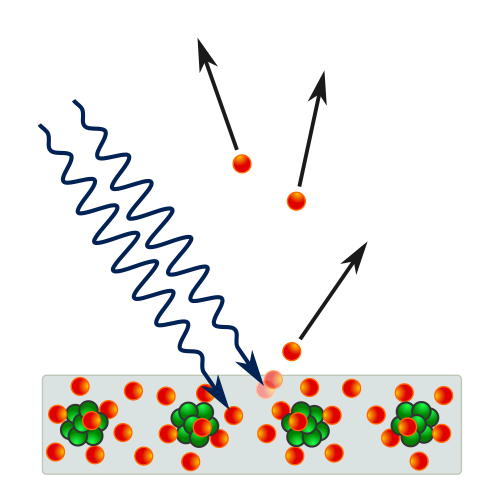

Schemat fotoefektu. Wspiera artykuły kwantowo-radiometryczne i kalkulatory fotoefektu. Źródło: Wikipedia/Wikimedia, File:Photoelectric effect in a solid - diagram.svg, licencja: CC BY-SA 4.0.
Schemat fotoefektu. Wspiera artykuły kwantowo-radiometryczne i kalkulatory fotoefektu. Źródło: Wikipedia/Wikimedia, File:Photoelectric effect in a solid - diagram.svg, licencja: CC BY-SA 4.0.

Rozszerzenie tematu

Najprostszy licznik promieniowania daje tylko kliknięcia. Spektrometr daje widmo. Ale w obu przypadkach aparatura nie widzi abstrakcyjnej „dawki” ani „radioaktywności” bezpośrednio. Widzi elektrony i dziury w półprzewodniku, błyski scyntylatora, lawiny gazowe, impulsy napięcia i zliczenia. Te sygnały powstają dlatego, że kwant promieniowania oddał energię materii w konkretnym procesie.

To jest główna różnica między radiometrią opisową i radiometrią fizyczną. Opisowo można powiedzieć: „próbka emituje gamma”. Fizycznie trzeba dopowiedzieć: foton gamma może zostać pochłonięty fotoelektrycznie, może ulec rozproszeniu Comptona, może utworzyć parę, może uciec z detektora albo może wygenerować promieniowanie wtórne. Każdy z tych przypadków zostawia inny ślad w widmie.2,3

Z tego powodu pierwszy kurs radiometrii powinien zaczynać się od kwantów. Nie od bardzo zaawansowanej mechaniki kwantowej, lecz od prostego pytania: jak energia h nu przechodzi w mierzalny sygnał?

Planck: energia w porcjach

Punktem startowym jest hipoteza Plancka. W opisie promieniowania ciała doskonale czarnego Planck wprowadził założenie, że energia oscylatora nie może przyjmować dowolnych wartości ciągłych, lecz wartości dyskretne:

E_n = n h nu,

a najmniejsza porcja energii jest równa:

E = h nu.

Kuznetsov podkreśla, że to właśnie ta zależność od częstotliwości była zasadniczą różnicą wobec klasycznego rozdzielania energii między oscylatorami. Stała Plancka ma wymiar działania i stała się skalą, przy której klasyczna intuicja o ciągłej energii zaczyna zawodzić.1

Dla radiometrii najważniejsze jest nie samo promieniowanie cieplne, lecz przeniesienie tej idei na dowolny foton. Jeżeli znamy częstotliwość albo długość fali, znamy energię kwantu:

E = h nu = h c / lambda.

Dlatego foton światła widzialnego, foton rentgenowski i foton gamma są tym samym typem obiektu elektromagnetycznego, ale różnią się energią o rzędy wielkości. Różnica energii decyduje o tym, czy foton może wybić elektron walencyjny, elektron z powłoki wewnętrznej, czy oddziaływać z jądrem.

Einstein: pochłanianie całego fotonu

Fotoefekt zewnętrzny był jednym z najprostszych doświadczeń, które wymusiły myślenie kwantowe. Kuznetsov przypomina trzy prawa fotoefektu: liczba fotoelektronów rośnie z intensywnością światła przy stałej częstotliwości, maksymalna energia kinetyczna fotoelektronów zależy od częstotliwości, a dla każdego materiału istnieje częstotliwość progowa poniżej której fotoefekt nie zachodzi.1

Klasyczna fala elektromagnetyczna miała z tym problem. Gdyby energia była przekazywana elektronowi ciągle, większa intensywność powinna zwiększać energię wybitych elektronów, a przy dostatecznie długim oświetlaniu nawet światło niskiej częstotliwości powinno w końcu wybić elektron. Doświadczenie pokazało coś innego.

Einstein zaproponował prosty bilans:

h nu = A + E_k,max,

gdzie A jest pracą wyjścia, a E_k,max maksymalną energią kinetyczną fotoelektronu. Intensywność światła zwiększa liczbę fotonów, a więc liczbę potencjalnych zdarzeń, ale nie zwiększa energii pojedynczego fotonu, jeżeli częstotliwość pozostaje ta sama.1

W radiometrii ta zasada powraca stale. Jeżeli foton zostanie pochłonięty fotoelektrycznie w detektorze, może oddać całą energię elektronowi pierwotnemu, a następnie kaskadzie elektronów wtórnych. Taki przypadek jest drogą do fotopiku w widmie gamma lub X. Jeżeli energia fotonu jest poniżej progu danego procesu, sam wzrost intensywności nie czyni tego procesu możliwym dla pojedynczego fotonu.

Fotoabsorpcja w widmie gamma i X

W zakresie promieniowania X i gamma nie mówimy zwykle o fotoefekcie zewnętrznym w sensie metalowej katody, lecz o absorpcji fotoelektrycznej w atomie. Foton znika, a jego energia zostaje zużyta na wybicie elektronu z powłoki i nadanie mu energii kinetycznej. Po wybiciu elektronu z powłoki wewnętrznej atom pozostaje wzbudzony i może emitować charakterystyczne promieniowanie X albo elektrony Augera.2,4

To tłumaczy dwie ważne rzeczy. Po pierwsze, absorpcja fotoelektryczna może prowadzić do pełnej depozycji energii fotonu w detektorze, jeżeli promieniowanie wtórne również zostanie pochłonięte. Po drugie, ten sam proces jest podstawą fluorescencji rentgenowskiej: wybicie elektronu z powłoki wewnętrznej tworzy lukę, którą zapełnia elektron z wyższej powłoki, emitując foton charakterystyczny.4

W artykule o rentgenowskiej analizie fluorescencyjnej i efektach matrycy ta idea jest rozwinięta praktycznie: energia linii mówi o pierwiastku, ale intensywność linii zależy od wzbudzenia, matrycy, absorpcji i geometrii pomiaru.

Compton: foton oddaje tylko część energii

Efekt Comptona pokazuje drugi typ zachowania. Foton nie znika od razu, lecz rozprasza się na elektronie i oddaje mu część energii oraz pędu. Dziunikowski i Kalita opisują to jako zderzenie fotonu z quasi-swobodnym elektronem walencyjnym: elektron uzyskuje energię odrzutu, a foton zmienia kierunek i ma mniejszą energię.2

Energia fotonu rozproszonego zależy od energii początkowej i kąta rozproszenia. W wygodnym zapisie:

E' = E / [1 + (E / m_e c^2) * (1 - cos phi)].

Równoważnie można opisać przesunięcie długości fali:

Delta lambda = lambda_C * (1 - cos phi),

gdzie lambda_C jest komptonowską długością fali elektronu. Kuznetsov podaje klasyczną postać z 2 lambda_C sin^2(phi/2).1

W spektrometrii gamma konsekwencja jest natychmiastowa. Jeżeli foton gamma rozproszy się w detektorze i ucieknie, detektor zarejestruje tylko energię elektronu odrzutu, a nie pełną energię fotonu. W widmie powstaje tło komptonowskie i krawędź Comptona. Jeżeli foton po rozproszeniu zostanie jeszcze pochłonięty w detektorze, całkowita energia może trafić do fotopiku.

Dlaczego tło Comptona jest tak uporczywe

Rozproszenie Comptona dominuje w szerokim zakresie energii fotonów gamma, zwłaszcza tam, gdzie absorpcja fotoelektryczna nie jest już bardzo silna, a tworzenie par jeszcze nie dominuje. Dziunikowski i Kalita zwracają uwagę, że przekrój czynny na rozproszenie komptonowskie zależy od energii fotonu i liczby elektronów w atomie; dla lekkich pierwiastków można w przybliżeniu traktować wiele elektronów jako quasi-swobodne, gdy energia fotonu jest dużo większa od energii wiązania.2

Dla detektora oznacza to, że część zdarzeń zawsze będzie niepełna. Foton może wejść, rozproszyć się, oddać fragment energii i opuścić objętość czynną. Im mniejszy detektor, im wyższa energia i im gorsza geometria, tym większa szansa, że pełna energia nie zostanie zdeponowana. Dlatego w artykułach o spektrometrii gamma i detektorach NaI/HPGe tło Comptona jest jednym z głównych ograniczeń identyfikacji słabych linii.

Promieniowanie hamowania

Promieniowanie hamowania, czyli bremsstrahlung, powstaje, gdy naładowana cząstka, najczęściej elektron, jest hamowana w polu jąder i elektronów materii. Dziunikowski i Kalita opisują je w kontekście cząstek beta: energia mechaniczna tracona przez elektron może zostać wypromieniowana jako promieniowanie elektromagnetyczne, a całkowita energia promieniowania hamowania rośnie z liczbą atomową materiału tarczowego i z energią elektronu.2

W lampie rentgenowskiej elektrony przyspieszone napięciem uderzają w anodę. Kuznetsov podkreśla, że tylko niewielka część energii elektronów przechodzi w promieniowanie, a reszta staje się ciepłem anody. Widmo hamowania jest ciągłe, ale ma krótkofalową granicę: energia pojedynczego fotonu nie może przekroczyć energii elektronu eU.1

Z tego wynika:

h nu_max = e U,

czyli:

lambda_min = h c / e U.

To jest kolejne mocne potwierdzenie kwantowej natury promieniowania. Klasycznie można by oczekiwać ciągłego rozkładu aż do dowolnie małych długości fali. Eksperyment pokazuje granicę, bo pojedynczy foton nie może dostać więcej energii niż dostępna energia pojedynczego elektronu.

Ciągłe tło i linie charakterystyczne

Widmo rentgenowskie lampy albo źródła beta-X może zawierać dwie warstwy. Pierwsza to ciągłe promieniowanie hamowania. Druga to linie charakterystyczne materiału tarczy, pojawiające się wtedy, gdy elektrony albo fotony wtórne wybijały elektrony z powłok wewnętrznych atomów tarczy.1,2

Dziunikowski i Kalita opisują źródła przetwornikowe beta-X, w których radioizotopowy emiter beta i materiał tarczowy tworzą promieniowanie hamowania, a czasem także charakterystyczne promieniowanie X tarczy. To ważny przykład dla radiometrii: widmo źródła nie jest tylko „widmem izotopu”. Jest wynikiem oddziaływania cząstek beta z konkretnym materiałem.2

Kuznetsov opisuje ten sam mechanizm w języku lampy rentgenowskiej. Gdy energia elektronów jest wystarczająca do wybicia elektronów z powłok wewnętrznych anody, na tle ciągłym pojawiają się ostre linie charakterystyczne. Częstotliwości tych linii zależą od materiału anody, ponieważ różnice energii powłok są charakterystyczne dla pierwiastka.1

Moseley i identyfikacja pierwiastków

Prawo Moseleya mówi, że częstotliwości linii rentgenowskich systematycznie rosną z liczbą atomową pierwiastka. W uproszczonym zapisie dla danej serii:

h nu = a (Z - b)^2.

Dziunikowski i Kalita wyjaśniają, że energia fotonu charakterystycznego jest różnicą energii wiązania elektronów na dwóch poziomach, a energie wiązania zależą jednoznacznie od liczby atomowej.2 To właśnie dlatego XRF może identyfikować pierwiastki: pik nie mówi o izotopie, lecz o atomie jako układzie elektronowym.

W kontekście jądrowym jest to bardzo użyteczne, ale trzeba rozdzielać pojęcia. XRF może powiedzieć, że w próbce jest uran, ołów, miedź, żelazo albo cynk. Nie powie jednak sama z siebie, jakie są stosunki izotopowe uranu. Do tego potrzebna jest inna metoda, na przykład spektrometria mas albo odpowiednia spektrometria gamma/alpha w zależności od przypadku.

Od kwantu do impulsu elektrycznego

Radiometria laboratoryjna dodaje do tej fizyki aparat. W detektorze gazowym elektronizacja gazu może dać lawinę i impuls. W scyntylatorze energia zdeponowana przez elektrony wtórne prowadzi do błysku, który fotopowielacz lub SiPM zamienia na impuls elektryczny. W detektorze półprzewodnikowym energia tworzy pary elektron-dziura. We wszystkich przypadkach sygnał jest pośrednim skutkiem kwantowego oddziaływania fotonu albo cząstki z materią.

Dla studenta to jest najważniejsza zmiana perspektywy. Nie należy pytać tylko: „jaki detektor mierzy gamma?”. Trzeba pytać:

  • jaki proces dominuje przy tej energii,
  • czy cała energia fotonu została zdeponowana,
  • czy powstały fotony wtórne albo elektrony Augera,
  • czy promieniowanie wtórne uciekło z detektora,
  • czy elektronika mierzy energię pojedynczego zdarzenia, czy tylko przekroczenie progu.

Wtedy widmo przestaje być rysunkiem z pikami, a staje się mapą procesów elementarnych.

Co z tego wynika dla ćwiczeń studentów

Dobry zestaw ćwiczeń nie powinien zaczynać się od pełnej analizy nieznanej próbki. Lepiej zacząć od syntetycznego widma, w którym student rozpoznaje trzy zdarzenia: fotopik, krawędź Comptona i linię charakterystyczną X. Dopiero potem można przejść do prawdziwych danych z detektora NaI(Tl), HPGe albo prostego spektrometru X.

KChRS w przewodniku laboratoryjnym pokazuje praktyczny poziom pracy: spektrometria gamma żywności i materiałów budowlanych, samoabsorpcja w próbce, widma alfa, dobór parametrów licznika scyntylacyjnego i czas martwy licznika GM.5 Te ćwiczenia są dobrym przypomnieniem, że kwantowa teoria ma sens dopiero wtedy, gdy łączy się z masą próbki, geometrią, tłem, kalibracją i niepewnością.

Tworzenie par — trzeci proces fundamentalny

Przy energiach fotonu powyżej progu 1,022 MeV możliwy staje się trzeci proces elementarny: tworzenie pary elektron-pozyton. Foton musi mieć energię co najmniej równoważną spoczynkowej masie dwóch elektronów (2 m_e c^2 = 1,022 MeV), ponieważ para materialna nie może powstać w próżni bez zachowania jednocześnie energii i pędu. Proces zachodzi zawsze w pobliżu jądra lub elektronu atomowego, które przejmują odrzut.6

Nadwyżka energii fotonu ponad 1,022 MeV rozdziela się między kinematyczne energie tworzonej pary. Po zatrzymaniu w materiale pozyton anihiluje z elektronem atomowym, emitując dwa fotony po 511 keV każdy skierowane dokładnie w przeciwnych kierunkach. W spektrometrii gamma oznacza to:

  • pik pełnego pochłaniania (jeśli oba fotony 511 keV trafią z powrotem do detektora),
  • pik ucieczki pojedynczej (SEP, ang. single escape peak) przy energii E - 511 keV, gdy jeden foton 511 keV ucieka,
  • pik ucieczki podwójnej (DEP, ang. double escape peak) przy energii E - 1022 keV, gdy oba fotony 511 keV uciekają,
  • pik anihilacyjny dokładnie przy 511 keV.

Klasycznym przykładem jest Tl-208 (produkt rozpadu Ra-224/Th-228/Th-232): emituje foton 2,614 MeV, dla którego łatwo rozpoznać pary ucieczek przy 2,103 MeV i 1,592 MeV. Dobre widmo gamma powinno zawierać wszystkie trzy struktury i nie mylić ich z osobnymi radionuklidami.

W detektorach małych lub cienkich (np. płaskie detektory krzemowe) tworzenie par jest mało prawdopodobne nawet przy energiach mega-elektronowoltowych, bo prawdopodobieństwo reabsorpcji fotonów 511 keV jest małe. W dużych kryształach NaI(Tl) lub dużych detektorach koaksjalnych HPGe warunki geometryczne faworyzują pełne pochłanianie.

Przekrój czynny na tworzenie par rośnie z energią fotonu i silnie z liczbą atomową Z (w przybliżeniu jak Z^2), co wyjaśnia, dlaczego materiały ciężkie (ołów, wolfram, bizmut w scyntylatorach BGO) stosuje się do osłon chroniących detektor przed fotonami wysokiej energii.

Mapy dominacji procesów: gdzie fotoefekt, gdzie Compton, gdzie pary

Trzy procesy — fotoabsorpcja, Compton, tworzenie par — nie konkurują równo we wszystkich zakresach energii i dla wszystkich materiałów. Hubbell (1982) i wielokrotnie uzupełniane tablice NIST XCOM dostarczają ilościowego obrazu. Poniżej orientacyjne zakresy dla typowych materiałów detektorów:

Materiał Fotoefekt dominuje Compton dominuje Tworzenie par dominuje
Krzem (Z=14) < 0,06 MeV 0,06–15 MeV > 15 MeV
Germanium (Z=32) < 0,15 MeV 0,15–8 MeV > 8 MeV
NaI (średnie Z ≈ 32) < 0,2 MeV 0,2–8 MeV > 8 MeV
Ołów (Z=82) < 0,5 MeV 0,5–2,5 MeV > 2,5 MeV

Z tabeli wynika ważny wniosek praktyczny: dla typowych emiterów gamma (Cs-137 przy 662 keV, Co-60 przy 1173 i 1332 keV) w detektorze germanowym dominuje rozproszenie Comptonowskie. To właśnie dlatego w widmach HPGe zawsze widać szerokie tło komptonowskie poniżej fotopiku. Dla Pb-214 (352 keV) i Ra-226 w promieniowaniu środowiskowym fotoefekt w Ge jest już dość silny, dając wyraźniejszy stosunek fotopik/tło.6

Historia: od promieniowania cieplnego do kwantów fotonów

Pełny obraz kwantowych podstaw radiometrii warto osadzić w historii, bo pozwala to zobaczyć, że pomysły nie powstały naraz ani z jednego źródła.

1900 — Planck i problem ciała doskonale czarnego. Klasyczna termodynamika (prawo Rayleigha-Jeansa) przewidywała, że natężenie promieniowania ciała doskonale czarnego rośnie bez ograniczeń przy skracaniu długości fali — tzw. katastrofa w nadfiolecie. Planck, jako akt desperacji jak sam określał, wprowadził dyskretne kwanty energii, uzyskując wynik zgodny z doświadczeniem. Stała h = 6,626 × 10^{-34} J·s nosi jego imię.

1905 — Einstein i wyjaśnienie fotoefektu. Praca „O pewnej heurystycznej perspektywie dotyczącej powstawania i przemiany światła" — właśnie za nią, a nie za teorię względności, Einstein otrzymał Nagrodę Nobla w 1921 roku. Wyjaśnił fotoefekt zakładając, że światło składa się z kwantów (później nazwanych fotonami), z których każdy niesie energię E = h nu.

1912 — Moseley i prawa linii rentgenowskich. Henry Moseley, mając zaledwie 25 lat, zmierzył częstotliwości charakterystycznych linii rentgenowskich kilkudziesięciu pierwiastków i odkrył prostą zależność sqrt(nu) ~ Z - b. Wynik był ważniejszy niż katalogowanie: pozwolił jednoznacznie wyznaczyć liczbę atomową pierwiastka (a nie masę atomową) jako porządkową cechę układu. Moseley zginął w 1915 roku w Gallipoli, co historycy uważają za jedną z największych strat dla nauki pierwszej połowy XX wieku.

1923 — Compton i rozproszenie fotonu. Arthur Compton zmierzył przesunięcie długości fali promieniowania rentgenowskiego po odbiciu od grafitu i wykazał, że musi ono wynikać z zachowania pędu w zderzeniu foton-elektron. Wynik był ostatecznym dowodem, że fotony mają pęd p = h/lambda = E/c. Compton otrzymał Nagrodę Nobla w 1927 roku.

Lata 30.–50. — detektory i dozymetria. Fizyka kwantów przeszła do aparatury: pierwsze liczniki Geigera-Müllera (1928), komory jonizacyjne, kryształy halogenków alkalicznych jako scyntylatory, fotopowielacze. Każdy z tych instrumentów działał na zasadach wypracowanych przez Plancka, Einsteina i Comptona.

Wzór Klein-Nishina i kątowy rozkład rozproszonych fotonów

Klasyczny wzór Comptona na przesunięcie długości fali mówi, gdzie idzie foton, ale nie mówi, z jaką intensywnością. Odpowiada na to wzór Klein-Nishina (1929), wywodzący się z relatywistycznej mechaniki kwantowej:

dσ/dΩ = (r_e^2 / 2) * (k'/k)^2 * (k/k' + k'/k - sin^2 φ),

gdzie r_e = 2,818 × 10^{-15} m to klasyczny promień elektronu, k = E/hc i k' = E'/hc to falowe wektory fotonów padającego i rozproszonego, a φ to kąt rozproszenia.

Z tej formuły wynikają dwa ważne fakty praktyczne:

  1. Asymetria do przodu. Przy wysokich energiach fotony są preferencyjnie rozpraszone ku przodowi (φ ≈ 0). Przy energiach rzędu 10 MeV rozproszenie wstecz jest bardzo mało prawdopodobne. Przy niskich energiach (klasyczna granica) rozkład jest symetryczny: tyle samo ku przodowi co ku tyłowi.

  2. Foton 511 keV jako szczególny przypadek. Fotony anihilacyjne emitowane są zawsze pod kątem 180° względem siebie w układzie spoczynkowym pary. Przy niskiej prędkości pozytonów przed anihilacją kąt ten jest bliski 180°, z małą rozbieżnością rzędu 0,5° wynikającą z pędu pozytonów. PET (pozytonowa tomografia emisyjna) wykorzystuje tę koincydencję do rekonstrukcji miejsca anihilacji.

Dla detektora małego porównywalnego z drogą swobodną Comptona znaczna część fotonów opuści objętość po pierwszym rozproszeniu. Dlatego w małych detektorach proporcja zdarzeń komptonowskich do fotoelektrycznych jest duża — krawędź Comptona jest wyraźna, a fotopik stosunkowo słaby.6

Charakterystyczne widma konkretnych izotopów

Teoria nabiera sensu przy konfrontacji z konkretnymi widmami. Poniżej opis widm czterech ważnych izotopów, wyjaśniający strukturę pod kątem procesów kwantowych.

Cs-137 (661,7 keV). Najpopularniejszy wzorzec kalibracyjny. Emituje pojedynczą linię gamma. W widmie HPGe lub NaI widoczne jest:

  • fotopik przy 661,7 keV (absorpcja fotoelektryczna lub pełne pochłanianie),
  • krawędź Comptona przy ok. 477 keV (maksymalna energia elektronu odrzutu przy rozproszeniu wstecz φ = 180°),
  • szerokie tło poniżej krawędzi Comptona,
  • przy ok. 32 keV — linia X baru-137m (przejście K).

Obliczenie krawędzi Comptona: E_C = E / (1 + m_e c^2 / (2E)) * E / m_e c^2 = 661,7 / (1 + 511/1323) ≈ 477 keV. Wartość ta jest bezpośrednio weryfikowalna jako grzebień komptonowski.

Co-60 (1173 i 1332 keV). Dwie linie gamma w kaskadzie. Każda daje własny fotopik i własne tło Comptona. Piki ucieczki nie są widoczne, bo oba fotony mają energię poniżej 1,5 MeV — tworzenie par jest marginalne. Suma zdarzeń, w których oba fotony kaskadowe zostaną pochłonięte jednocześnie, tworzy dodatkowy pik sumacyjny przy 2505 keV. Jest on ważny przy dużej aktywności źródeł.

Am-241 (59,5 keV). Niskie energie. Tutaj dominuje fotoefekt (w Ge przy tej energii przekrój fotoelektryczny jest duży). Widmo jest stosunkowo proste: wyraźny fotopik, mało tła Comptona. Am-241 jest używany do kalibracji energetycznej w niskim zakresie i do badania rozdzielczości detektorów.

Ra-226 i seria. Widmo środowiskowe. Kilkanaście linii od Pb-214, Bi-214, Tl-208. Tło Comptona nakłada się wzajemnie. Identyfikacja wymaga dobrego „odpalenia" widma i rozdzielenia linii. Przydatność HPGe jest tu wyraźna — NaI(Tl) nie rozdziela linii 1120 keV i 1135 keV Bi-214.

Lampa rentgenowska: fizyczne granice widma ciągłego

Lampa rentgenowska jest prostym, ale eleganckim przyrządem. Elektrony emitowane przez katodę są przyspieszane napięciem U i uderzają w anodę. Dlatego maksymalna energia elektronu wynosi eU. Kilka zasad fizycznych wyznacza kształt widma:

  1. Granica krótkofalowa. Wynikająca z kwantowej natury promieniowania (lambda_min = hc/eU). Przy 20 kV jest to ok. 0,062 nm, przy 100 kV ok. 0,012 nm.

  2. Widmo ciągłe poniżej granicy. Elektrony nie tracą całej energii naraz w jednym zdarzeniu promieniowania hamowania — mogą stracić ją w kilku. Dlatego widmo ciągłe sięga od granicy krótkofalowej aż do widma widzialnego.

  3. Wydajność promieniowania. Tylko około 1% energii kinetycznej elektronów zamienia się w promieniowanie rentgenowskie. Reszta staje się ciepłem anody. Stąd obowiązek aktywnego chłodzenia lamp wysokonapięciowych.

  4. Linie charakterystyczne. Pojawiają się, gdy energia elektronów przekracza energię wiązania elektronów na danej powłoce. Dla wolframu (anoda standardowa) pik Kα leży przy ok. 59 keV, Kβ przy ok. 67 keV. Dla miedzi (często stosowanej w dyfraktometrii rentgenowskiej): Kα 8,04 keV.

Medyczne zastosowania lamp rentgenowskich dodają szczegóły: mammografia używa niskich napięć (25–35 kV) i anod molibdenowych lub rodowych, żeby uzyskać energię odpowiednią do obrazowania tkanek miękkich. Tomografia komputerowa używa wyższych napięć (80–140 kV) i szerszego spektrum. Każde ustawienie napięcia to inna granica krótkofalowa i inny balans między kontrastem i dawką.7

Fluorescencja rentgenowska: od linii do składu chemicznego

W XRF fotonom z lampy lub izotopowego źródła excytującego (np. Am-241, Cd-109, Fe-55) pozwala się wywoływać fotoabsorpcję w próbce. Po wybiciu elektronu z powłoki K lub L atom emituje charakterystyczne promieniowanie X.

Nazewnictwo linii jest historyczne. Linia Kα pochodzi od przejścia L → K, linia Kβ od przejścia M → K, linia Lα od przejścia M → L, itd. Energie dokładnie odpowiadają różnicy energii wiązania na danych powłokach.

Zastosowania XRF w kontekście jądrowym:

  • Identyfikacja materiałów jądrowych. XRF pozwala szybko potwierdzić obecność uranu, toru, plutonu w próbce bez kontaktu z materiałem, jeśli zastosowana jest spektrometria rentgenowska przez okno. Jednak nie daje wglądu w stosunki izotopowe — do tego potrzebna jest spektrometria gamma lub masowa.

  • Analiza składu stopów metali reaktorowych. Cyrkon, molibden, niob, niobian (materiały reaktorowe) można szybko sprawdzać z XRF przenośnym bez naruszania próbki.

  • Detekcja zanieczyszczeń w uranie. Małe stężenia boru w graficie reaktorowym (trucizna neutronowa) można mierzyć XRF po wstępnym przygotowaniu próbki.

Ograniczenie XRF: efekty matrycowe. Absorpcja wzbudzającego promieniowania i absorpcja emitowanej fluorescencji zależy od składu otaczającej matrycy. Cienka próbka na folii mylarowej zachowuje się inaczej niż gruba tabletka prasowana. To powód, dla którego interpretacja XRF wymaga kalibracji lub korekcji matrycowych — opisanych szczegółowo w artykule o rentgenowskiej analizie fluorescencyjnej.

Promieniowanie hamowania w kontekście dozymetrii beta

Radiometria musi uwzględniać fakt, że emiterzy beta — na przykład Sr-90/Y-90 albo Kr-85 — produkują promieniowanie hamowania w matrycy próbki, w ochronie biologicznej i w samym detektorze. To promieniowanie wtórne ma widmo ciągłe i może wywołać reakcję detektora gamma.

Szczegółowy przykład: Sr-90 sam w sobie nie emituje gamma ani promieniowania hamowania zidentyfikowanego poza próbką. Ale Y-90 (produkt rozpadów Sr-90) emituje elektrony beta do 2,28 MeV. W ołowianej osłonie te elektrony zamieniają się w promieniowanie hamowania o energiach od zera do 2,28 MeV — czyli przenikające i zdolne do aktywacji detektora gamma lub jonizacyjnego.

Dlatego osłony do beta powinny być wykonywane z materiałów lekkich (pleksi, aluminium), a nie z ołowiu. Ołów daje więcej promieniowania hamowania niż aluminium z racji swojego wysokiego Z. Przeniesienie tej zasady z laboratorium radiometrycznego do projektowania stanowisk dozymetrycznych przy źródłach beta o dużej aktywności jest ważne praktycznie.2

Związek energii, temperatury i długości fali — od materii do astrofizyki

Hipoteza Plancka dotyczyła ciała doskonale czarnego, ale formula E = h nu ma znaczenie daleko poza lampami rentgenowskimi. W astrofizyce i w dozymetrii kosmicznej widmo promieniowania gwiazdy lub plazmowy określa typową energię fotonów przez temperaturę efektywną:

E_peak = 2,82 k_B T,

gdzie k_B = 1,38 × 10^{-23} J/K to stała Boltzmanna. Dla Słońca (T ≈ 5800 K) maksimum prawa Wiena leży przy λ ≈ 500 nm — środek widma widzialnego. Dla plazmy reaktora termojądrowego (T ≈ 10^8 K) maksimum przesuwa się do kilku keV — soft X-ray. Dla wewnętrznych regionów implodowanego jądra bomby (T ≈ 10^8 K) to samo.

W meteorologii promieniowania kosmicznego ta zależność jest praktyczna: protony i elektrony kosmiczne są przyspieszane do energii GeV, ich promieniowanie hamowania w atmosferze i magnetosferze staje się źródłem promieniowania tła, które musi być uwzględniane w modelach dozymetrycznych dla lotnictwa i misji kosmicznych.

Promieniowanie synchrotronowe jako skrajna postać hamowania

W akceleratorach kołowych, kiedy elektrony poruszają się ze prędkościami relatywistycznymi po łuku, emitują promieniowanie synchrotronowe. Jest to promieniowanie hamowania wirowania: elektrony są nieustannie „hamowane" centrycznie, co powoduje emisję fotonów o energiach od radiowych do twardego X-ray.

Spektrum promieniowania synchrotronowego jest ciągłe i wyznaczone przez tzw. energię krytyczną zależną od energii elektronu i promienia orbity. W nowoczesnych pierścieniach synchrotronowych, takich jak ESRF (European Synchrotron Radiation Facility) w Grenoble czy SOLEIL we Francji, można uzyskiwać intensywne, wysoce skolimowane i monochromatyzowane wiązki X, kilka rzędów wielkości jaśniejsze niż lampy rentgenowskie. Zastosowania obejmują krystalografię białek, tomografię submikronową i analizę pierwiastkową śladowych stężeń.

Polska jest państwem stowarzyszonym ESRF — badacze z NCBJ, AGH i kilku uczelni korzystają z dostępu do baz pomiarowych. Wyniki z ESRF obejmują m.in. badanie struktury ceramiki paliwowej i charakteryzację granic ziarn w stopach Zircaloy.8

Praktyczne znaczenie dla dozymetrii i ochrony radiologicznej

Kwantowa fizyka promieniowania leży u podstaw wszystkich obliczeń dozymetrycznych. Kilka bezpośrednich powiązań:

Dawka pochłonieta i LET. Energia deponowana przez foton gamma w tkance zależy od tego, który proces zachodzi. Elektron Comptona ma wyższe LET niż kwant gamma, bo jest naładowany. Ale oba procesy produkują elektrony wtórne, które ostatecznie jonizują tkankę. Przekroje czynne dla procesów elementarnych (tablice NIST XCOM) są wejściem do obliczeń MonteCarlo dawki, np. w MCNP czy EGS4.

Współczynnik osłabienia masowego. W tabletach i obliczeniach ochrony radiologicznej popularny jest masowy współczynnik osłabienia μ/ρ [cm^2/g]. Jest on sumą trzech składowych: fotoelektrycznej, komptonowskiej i tworzenia par — każda zależna od energii fotonu i Z materiału. W praktycznych obliczeniach oblicza się μ/ρ z danych NIST albo kodów Monte Carlo i stosuje do szacowania grubości warstwy HVL (warstwa połowionego pochłaniania).

Kerma i doza w powietrzu. Detekcja promieniowania gamma przez komory jonizacyjne mierzy jonizację powietrza, którą ostatecznie wywołują elektrony wyrzucone przez trzy procesy. Współczynnik przeliczenia z ładunku na kerma jest znany z fizyki i kalibracji i wymaga tabel przekrojów czynnych dla powietrza.

Polska aparatura i laboratoria prowadzące pomiary

Fizyka spektrometrii gamma jest aktywna w Polsce w kilku ośrodkach:

  • NCBJ Świerk — laboratoria pomiarów środowiskowych i kalibracji detektorów HPGe. Reaktor Maria dostarcza źródeł neutronowych i wzbudzonych izotopów.
  • Instytut Fizyki Jądrowej PAN w Krakowie (IFJ PAN) — spektrometria gamma i alfa, badania środowiskowe, dozymetria. Laboratorium dolnego tła (niskie tło naturalne) umożliwia pomiary bardzo niskich aktywności.
  • CLOR (Centralne Laboratorium Ochrony Radiologicznej) — pomiary tła promieniowania w Polsce, kalibracja przyrządów dozymetrycznych, badania opadu promieniotwórczego.
  • Laboratoria radiometrii środowiskowej na uczelniach — Gdańsk (KChRS), Warszawa (PW, UW), Lublin (UMCS), Szczecin, Toruń. Wiele z nich prowadzi pomiary Cs-137, K-40, Ra-226 i produktów Czernobyla.

Każde z tych laboratoriów opiera swoją codzienną pracę bezpośrednio na efekcie Comptona (tło widmowe, które muszą eliminować), fotoefekcie (fotopik, na którym kalibrują), i właściwościach detektora wynikających z prawa Moseleya (identyfikacja pierwiastków przez energie linii X).8

Kwantowa granica detekcji: dlaczego nie można schodzić w nieskończoność

Istnieje fizyczna granica niskiego tła, poniżej której pomiary są trudne nie ze względu na technologię, ale na statystykę kwantową. Jeżeli w próbce jest A rozpadów na sekundę, a wydajność detektora wynosi ε, a czas pomiaru T, to zliczona liczba fotonów w piku wynosi N = A · ε · T. Przy N zdarzeniach statystyczna niepewność to sqrt(N). Chcąc zmierzyć aktywność z 10% niepewnością, trzeba mieć N > 100.

Ale tło (B zliczeń) pochodzi z rozproszenia Comptona, naturalnego tła środowiskowego, kosmicznego i z zanieczyszczeń detektora. Jeśli B > N, sygnał ginie w szumie. Stąd wymagania na:

  • niskie tło (laboratoria podziemne, osłony z żelaza bez kobaltu-60),
  • długie czasy zliczania (tygodnie dla bardzo czystych próbek środowiskowych),
  • duże detektory (efektywność ε rośnie z objętością),
  • układy antykomptonowskie (tarcze BGO wokół detektora HPGe eliminują zdarzenia, w których foton Comptonowski uciekł z detektora, ale foton anihilacyjny wrócił).

Wszystkie te wymagania są bezpośrednimi konsekwencjami fizyki Comptona, tworzenia par i fotoabsorpcji.5

Widma rentgenowskie w kontroli granicznej i nieproliferacji

Promieniowanie X z izotopowych wzbudzeń lub lamp rentgenowskich jest stosowane w systemach kontroli celnej i granicznej. Nagrody skonstruowane systemy portalne (PVS, ang. Portal Vehicle Scanner) lub ręczne (XRF handhelds) mogą identyfikować materiały jądrowe przez charakterystyczne linie X uranu (ok. 13 keV dla Mα, ok. 98 keV dla Kα₁) i toru.

Ograniczenie tych systemów jest ściśle kwantowe: przy grubych osłonach ołowianych lub wolframowych fotony charakterystyczne X uranu są pochłaniane przez samą osłonę, zanim dotrą do detektora. Identyfikacja materiału za osłoną wymaga albo przejścia do wysokoenergetycznego promieniowania gamma (dla którego linie X nie są dostępne), albo analizy subtelnych efektów rozproszenia i absorpcji gamma.

Program IAEA (IAEA Nuclear Security Series) opisuje minimalne wymagania dla systemów detekcji materiałów jądrowych przy granicach. Polska jako państwo członkowskie i państwo tranzytu stosuje te standardy w systemie certyfikacji przyrządów kontrolnych (PAA).

Związek z Monte Carlo i kodami transportu promieniowania

Wszystkie trzy procesy — fotoabsorpcja, Compton, tworzenie par — muszą być wbudowane w kody Monte Carlo transportu promieniowania, takie jak MCNP, EGS4/EGSnrc, Geant4 czy FLUKA. Każde zdarzenie jest losowane z rozkładu wyznaczonego przez przekroje czynne: najpierw losuje się rodzaj procesu (proporcjonalnie do ich udziałów w łącznym współczynniku osłabienia), potem parametry zdarzenia (kąt rozproszenia, energia elektronu odrzutu itd.).

Studenci chcący używać tych kodów powinni rozumieć fizyczne podstawy: bez zrozumienia, skąd bierze się tło Comptona i dlaczego foton 2 MeV ma inne zachowanie w HPGe niż foton 100 keV, trudno sensownie interpretować wyniki symulacji. Weryfikacja kodu polega na porównaniu obliczonego widma z zmierzonym widmem wzorcowego źródła — co wymaga znajomości oczekiwanych struktur: fotopiku, krawędzi Comptona, pików ucieczki i piku anihilacyjnego.6

Kody Monte Carlo są narzędziem codziennym w dozymetrii radioterapii, projektowaniu osłon reaktorów i symulacji detektorów. Każdy parametr wejściowy (geometria, materiał, energia) przekłada się bezpośrednio na jeden z trzech procesów kwantowych opisanych w tym artykule. To dlatego warto zaczynać od fizyki, a nie od interfejsu programu.

Minimalna mapa zależności

Na potrzeby serwisu warto zapamiętać taką mapę:

  • Planck: energia fotonu jest proporcjonalna do częstotliwości,
  • fotoefekt: foton może zniknąć i oddać całą energię elektronowi,
  • Compton: foton może oddać tylko część energii i zmienić kierunek,
  • bremsstrahlung: hamowany elektron emituje widmo ciągłe,
  • linie X: atom z luką na powłoce wewnętrznej emituje fotony o energiach charakterystycznych,
  • detektor: rejestruje skutki tych procesów jako impulsy.

Ta mapa będzie potrzebna w następnych artykułach: o efekcie Comptona, promieniowaniu hamowania i charakterystycznym, de Broglie'u, tunelowaniu alfa oraz krzywej energii wiązania.

Dodatkowe materiały multimedialne

Warto przygotować interaktywną mapę „foton w materiale”: użytkownik wybiera energię fotonu i materiał detektora, a model pokazuje prawdopodobne procesy: fotoabsorpcję, Comptona, tworzenie par, fluorescencję X i ucieczkę fotonu wtórnego.

Powiązane kalkulatory i narzędzia

Ćwiczenia praktyczne

Pierwsze ćwiczenie: przeliczyć energie fotonów. Dla długości fal 500 nm, 0,1 nm i 1 pm obliczyć energię fotonu w eV lub keV, a następnie przypisać zakres: widzialny, rentgenowski, gamma.

Drugie ćwiczenie: fotoefekt na danych syntetycznych. Dla kilku częstotliwości i jednej pracy wyjścia obliczyć maksymalną energię kinetyczną fotoelektronów. Następnie pokazać, że zwiększenie intensywności przy stałej częstotliwości zmienia liczbę elektronów, ale nie ich maksymalną energię.

Trzecie ćwiczenie: rozproszenie Comptona. Dla fotonu 662 keV policzyć energię fotonu rozproszonego przy kątach 0, 90 i 180 stopni. Następnie wyjaśnić, gdzie w widmie Cs-137 pojawia się krawędź Comptona.

Czwarte ćwiczenie: krótkofalowa granica lampy rentgenowskiej. Dla napięć 20 kV, 50 kV i 100 kV obliczyć lambda_min = h c / eU, a potem opisać, dlaczego nie jest to zwykłe maksimum klasycznego rozkładu.

Piąte ćwiczenie: mapa widma X. Student dostaje syntetyczne widmo z ciągłym tłem hamowania i trzema liniami charakterystycznymi. Ma oznaczyć, które elementy widma pochodzą od hamowania elektronów, a które od przejść między powłokami.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły
