Sześciofluorek uranu (UF6) - chemia procesu

Streszczenie

Gdyby uran dało się łatwo wzbogacać w postaci metalicznej, infrastruktura Projektu Manhattan wyglądałaby zupełnie inaczej. W praktyce potrzebny był związek, który jednocześnie zawiera uran, daje się wprowadzić do fazy gazowej i nie zaciemnia różnicy między izotopami dodatkowymi składnikami chemicznymi. Taką rolę spełnił UF6, czyli sześciofluorek uranu.^1,2

Znaczenie UF6 polegało nie tylko na jego lotności. Był to materiał chemicznie bardzo trudny: tworzył kryształy w temperaturze pokojowej, łatwo sublimował, gwałtownie reagował z wodą i atakował wiele metali. To właśnie jego agresywna chemia wymusiła rozwój odpowiednich stopów, powłok niklowych, fluoropolimerów i całej kultury szczelności przemysłowej w Oak Ridge.^2,3

Rozszerzenie tematu

Wzbogacanie uranu wymaga operowania na cząsteczkach zawierających U-235 i U-238, które da się rozdzielać metodami zależnymi od masy. Z chemicznego punktu widzenia idealny związek powinien być stabilny, lotny i możliwie prosty stechiometrycznie. UF6 spełnia te warunki wyjątkowo dobrze. Fluor ma praktycznie tylko jeden stabilny izotop, więc różnica mas między cząsteczkami wynika prawie wyłącznie z tego, czy w środku znajduje się U-235, czy U-238.²

UF6 jest jedynym trwałym i lotnym związkiem uranu w pobliżu temperatur praktycznych dla przemysłu separacyjnego. Tworzy bezbarwne kryształy, sublimuje około 56 °C i topi się przy około 64 °C. To właśnie dzięki temu można go stosować zarówno w dyfuzji gazowej, jak i w wirówkach.²

To jednak tylko połowa obrazu. Druga połowa to jego reaktywność. W kontakcie z wodą UF6 reaguje niemal natychmiast, dając między innymi HF, czyli kwas fluorowodorowy, oraz pochodne fluorkowe uranu. Oznacza to, że nawet śladowa wilgoć w instalacji nie jest drobnym problemem eksploatacyjnym, tylko realnym zagrożeniem dla szczelności, czystości procesu i bezpieczeństwa obsługi.²

Reakcje z zanieczyszczeniami mogą tworzyć nielotne, niższe fluorki zatykające aparaturę. To bardzo ważne praktycznie. Separacja izotopów nie wymaga tylko odpowiedniego pola magnetycznego albo bariery dyfuzyjnej. Wymaga też gazu, który nie zamienia przewodów i zaworów w układ stopniowo blokowany przez własne produkty uboczne.²

Z tego powodu chemia UF6 była jednym z głównych powodów rozwoju specjalnych materiałów w Projekcie Manhattan. Odpowiednią odporność dawały między innymi aluminium chronione warstwą tlenku, nikiel tworzący warstwę fluorkową oraz fluorowane węglowodory, takie jak Teflon. To bezpośrednio łączy temat UF6 z artykułem o teflonie i technologiach z Projektu Manhattan.²

Od strony procesu przemysłowego droga uranu wyglądała mniej więcej tak: ruda była przerabiana do koncentratu, następnie do postaci odpowiedniej chemicznie dla konwersji, a potem do gazowego UF6, który można było puścić do kaskady. Ten wcześniejszy odcinek cyklu jest opisany osobno w artykule od rudy uranu do UF6. Po wzbogaceniu gaz znowu należało sprowadzić do formy nadającej się do dalszej obróbki metalurgicznej albo paliwowej. UF6 nie był więc końcowym materiałem użytkowym, lecz nośnikiem różnicy mas w samym sercu technologii wzbogacania, bez którego nie byłoby ani Y-12, ani K-25, ani późniejszej epoki wirówek.^1,2

Z perspektywy całego cyklu paliwowego ważne jest też, że sama konwersja do UF6 nie jest głównym pożeraczem energii. W materiale Andrzeja Strupczewskiego przyjmowano dla tego etapu rząd wielkości około 1 TJ/tU, czyli koszt zauważalny, ale wyraźnie mniejszy niż przy samym wzbogacaniu.⁴ Prawdziwa różnica zaczyna się dopiero w kaskadzie: historyczna dyfuzja gazowa miała zużywać około 9 GJ energii elektrycznej na 1 SWU, podczas gdy nowoczesne wirówki schodzą do około 180 MJ/SWU.⁴ To właśnie dlatego UF6 jest tak ważny nie tylko chemicznie, ale też systemowo. Ten sam związek przechodzi przez dwa etapy o zupełnie innym ciężarze energetycznym: relatywnie umiarkowaną konwersję i potencjalnie bardzo kosztowne wzbogacanie.

Warto też zrozumieć, dlaczego nie użyto po prostu innego fluorku albo chlorku. Przy bardziej złożonej chemii łatwo wprowadzić dodatkowe komplikacje izotopowe, gorszą lotność albo niestabilność termiczną. UF6 był kompromisem bardzo niewygodnym dla chemika zakładowego, ale wyjątkowo korzystnym dla fizyki separacji.²

Znaczenie historyczne tej substancji jest więc większe, niż sugeruje sama nazwa związku. Bez UF6 trudno byłoby zbudować wojenną kaskadę K-25 i późniejsze zakłady wirówkowe. Można powiedzieć, że był to chemiczny „język roboczy”, w którym przemysł atomowy nauczył się mówić o wzbogacaniu uranu. To również dobry punkt wyjścia do zrozumienia, dlaczego późniejsze dyskusje o państwie progowym od strony technicznej tak często zaczynają się właśnie od infrastruktury konwersji i kaskad UF6, a sama praca wirówki nie sprowadza się do statycznego rozdziału mas, lecz obejmuje także zaburzenia, fale i rezonanse opisane osobno w tekście o falach w wirówkach gazowych.^1,2

Najkrótsze podsumowanie jest więc takie: UF6 wygrał nie dlatego, że był wygodny, lecz dlatego, że był wystarczająco lotny i izotopowo prosty. Cała trudność polegała potem na zbudowaniu przemysłu, który potrafi żyć z takim związkiem bez ciągłego przegrywania z jego chemią.^2,3

Właściwości fizyczne UF6: termodynamika i diagramy fazowe

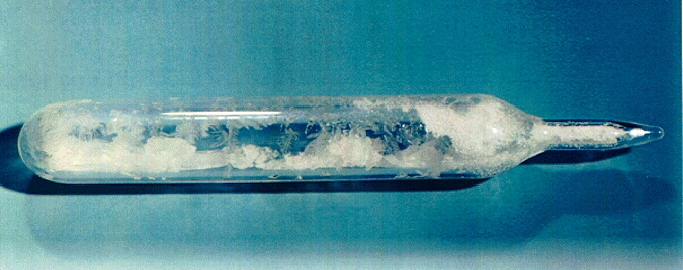

UF6 (hexafluoride uranu, sześciofluorek uranu, CAS 7783-81-5) to jeden z najgęstszych znanych gazów w warunkach roboczych. Jego podstawowe właściwości fizyczne:⁶

• Masa molowa: 352,02 g/mol (dla ²³⁸UF₆), 349,02 g/mol (dla ²³⁵UF₆)
• Temperatura sublimacji (1 atm): 56,5°C — bezpośrednio z ciała stałego do gazu bez przejścia przez fazę ciekłą przy ciśnieniu atmosferycznym
• Punkt potrójny: 64,02°C i 1,52 atm — jedyna temperatura i ciśnienie, przy których wszystkie trzy fazy współistnieją
• Temperatura krytyczna: 230,2°C
• Ciśnienie krytyczne: 45,5 atm
• Gęstość ciała stałego: 5,09 g/cm³
• Gęstość cieczy (przy punkcie potrójnym): 3,64 g/cm³
• Gęstość gazu (70°C, 1 atm): ok. 0,037 g/cm³ (ok. 28-krotnie gęstszy niż powietrze w tych samych warunkach)

Fakt, że UF6 nie ma ciekłej fazy przy ciśnieniu atmosferycznym poniżej 64°C, jest ważny praktycznie: w instalacji, gdzie ciśnienie spada poniżej 1,52 atm (co jest normalne w kaskadzie dyfuzyjnej), UF6 albo jest gazem, albo staje się ciałem stałym. Nie ma pośredniej fazy ciekłej, która mogłaby „spływać" do dolnych części instalacji.⁶

Diagram fazowy UF6 jest kompletnie inny niż wody: linia ciekło-stałe przebiega niemal pionowo (duże zmiany ciśnienia przy małej zmianie temperatury), co oznacza, że małe wahania temperatury w stałej próbce UF6 w zamkniętym pojemniku powodują duże zmiany ciśnienia.

Synteza UF6: od yellowcake do gazowego produktu

Droga od rudy uranu do UF6 gotowego do kaskady wzbogacania przebiega przez kilka etapów:⁶

Etap 1: Przeróbka rudy — Ruda uranowa (głównie pitchblenda UO₂, karnotyt K₂(UO₂)₂(VO₄)₂, autunit Ca(UO₂)₂(PO₄)₂) jest kruszona, mielona i poddawana kwasowemu ługowaniu (kwas siarkowy) lub alkalicznemu (węglan sodu). Produkt — roztwór siarczanu uranyl UO₂SO₄ lub węglanu uranyl — jest oczyszczany przez ekstrakcję solventową lub wymianę jonową.

Etap 2: Strącanie yellowcake — Z roztworu strąca się diuraninian amonu (NH₄)₂U₂O₇ (ADU, ammonium diuranate) lub trójtlenek uranu UO₃ przez dodanie amoniaku lub wapna. Ten żółty produkt (stąd potoczna nazwa „yellowcake") zawiera 65–85% U₃O₈.

Etap 3: Konwersja do UO₂ lub UF₄ — Yellowcake jest redukowany wodorem do UO₂ (blendy):

UO₃ + H₂ → UO₂ + H₂O

lub dalej fluorowany gazowym HF do UF₄ (zielona sól, green salt):

UO₂ + 4HF → UF₄ + 2H₂O

Etap 4: Fluorowanie do UF₆ — UF₄ jest fluorowany gazowym fluorem F₂:

UF₄ + F₂ → UF₆

To jest reakcja silnie egzotermiczna (ΔH ≈ −250 kJ/mol), prowadzona w temperaturze >450°C. Produktem jest surowy UF6, który wymaga oczyszczenia.

Etap 5: Oczyszczanie UF₆ — Surowy UF6 zawiera zanieczyszczenia: MoF₆, SiF₄, NF₃, ClF₃ (produkty uboczne fluorowania). Oczyszczanie prowadzi się przez wielokrotną destylację frakcyjną UF6 (zbliżoną do czynności chemicznej) lub przez selektywną absorpcję zanieczyszczeń.

Alternatywna ścieżka konwersji (tzw. „wet process" lub droga przez amoniakowy ADUF) daje bezpośrednio UF₆ z roztworów uranu przez specjalne fluorowanie, omijając etap UF₄ — stosowana w niektórych nowoczesnych konwersyjnych zakładach.

Chemia UF6 z wodą: hydroliza i produkty uboczne

Reakcja UF6 z wodą jest jedną z najważniejszych do zrozumienia zagrożeń przemysłowych:⁶

UF₆ + 2H₂O → UO₂F₂ + 4HF

Produkty: uranylofluorek (UO₂F₂, białe ciało stałe, łatwo rozpuszczalny w wodzie) i HF (kwas fluorowodorowy, silnie toksyczny i żrący gaz). Oba są niebezpieczne dla człowieka.

W instalacji hydroliza UF6 tworzy UO₂F₂ jako stały osad na ścianach rur, zaworów i barier, co z czasem prowadzi do ich zatykania. Raz osadzony UO₂F₂ jest trudny do usunięcia bez naruszenia integralności instalacji — stąd absolutny wymóg suchości instalacji UF6 (punkt rosy < −40°C dla wszystkich wchodzących gazów i materiałów).

W razie awarii (nieszczelność instalacji, wylanie się ciekłego UF6 ze zbiornika) para UF6 reaguje natychmiast z wilgocią powietrza, tworząc biały dym UO₂F₂ z silnie toksycznym HF. To tzw. efekt „białego dymu" (white smoke) — charakterystyczny sygnał ostrzegawczy wycieku UF6.

Chemia UF6 z metalami: dlaczego nikiel jest wyjątkowy

UF6 jest silnym utleniaczem fluorującym. Reaguje z większością metali, tworząc wyższe fluorki (metale z wysokim stopniem utlenienia):^2,6

Fe + 3UF₆ → FeF₃ + 3UF₅ (etc.)
Cu + UF₆ → CuF₂ + UF₄

Reakcje z żelazem i miedzią są niepożądane z kilku powodów: niszczą materiał rur i aparatury, produkują niższe fluorki uranu (UF₄, UF₅), które mogą osadzać się jako ciała stałe, i kontaminują strumień UF6.

Nikiel (Ni) jest wyjątkowy, bo jego fluorek NiF₂ jest praktycznie nierozpuszczalny w UF6 i tworzy ścisłą, przylegającą warstwę pasywną. Ta warstwa chroni głębszy nikiel przed dalszą reakcją. Reakcja jest:

Ni + F₂ → NiF₂ (pasywna warstwa ochronna)

Stopy niklowe (Inconel, Monel) mają podobne właściwości. Monel 400 (67% Ni, 30% Cu) był szeroko stosowany w K-25 do rur, zaworów i elementów pomp. Aluminium i jego stopy tworzą AlF₃ jako pasywną warstwę ochronną — nieco mniej skuteczną niż NiF₂, ale wystarczającą dla mniej krytycznych elementów instalacji.

Toksykologia UF6: zagrożenia radiologiczne i chemiczne

UF6 jest niebezpieczny na dwa sposoby: jako związek chemiczny i jako materiał radioaktywny. Oba aspekty są ważne dla ochrony pracowników zakładów wzbogacania:⁶

Zagrożenia chemiczne: UF6 jest silnie toksyczny. Inhalacja pary UF6 powoduje natychmiastowe podrażnienie błon śluzowych (przez HF z hydrolizy w drogach oddechowych), obrzęk płuc, uszkodzenie nerek i wątroby. NDS (norma dopuszczalnego stężenia) dla UF6: 0,2 mg/m³ (jako U). Dla porównania NDS dla HF: 0,5 ppm objętościowego.

Zagrożenia radiologiczne: Naturalny i nisko wzbogacony UF6 emituje głównie promieniowanie alfa z uranu-238 i uranu-235. Cząstki alfa są zatrzymywane przez skórę i nie stanowią zagrożenia zewnętrznego — problem leży w inhalacji lub ingestion cząstek UF6. Wewnętrznie, cząstki alfa są bardzo szkodliwe, bo osadzają się w płucach lub nerkach i napromieniują tkanki z małej odległości.

Dla HEU (wysoko wzbogacony uran, >20% U-235): proporcja U-234 wzrasta dramatycznie przy wzbogacaniu (U-234 jest produktem łańcucha rozpadowego U-238 i ma T½ = 245 000 lat, emitując energetyczne alfa). HEU jest kilkadziesiąt razy bardziej radioaktywne niż naturalne UF6 pod względem aktywności alfa — co nakłada dodatkowe wymagania na ochronę radiologiczną w dalszej części kaskady (wyższe stopnie wzbogacania).

UF6 w wirówkach: różnice względem dyfuzji gazowej

Wirówki gazowe używają UF6 w takich samych temperaturach jak dyfuzja, ale w znacznie niższych ciśnieniach. Podczas gdy kaskada dyfuzyjna pracuje przy 0,3–0,5 atm, typowa wirówka pracuje przy 0,05–0,2 atm wewnątrz rotora. To ważne dla właściwości transportu gazu.⁶

W wirówce UF6 wprowadzany jest do obracającego się rotora przez system rurek wejściowych i wyprowadzany przez scoop (łopatkę zbierającą) — element, który zatrzymuje gaz z obracającej się przestrzeni bez zatrzymywania rotora. Geometria przepływu UF6 w wirówce jest trójwymiarowa (osiowo-promieniowa), co prowadzi do złożonych wzorców przepływu opisanych przez falę sprzężoną Onsagera–Cohena.

Przy niskim ciśnieniu wewnątrz wirówki gaz UF6 jest bliski granicy rozrzedzonego (Kn ≈ 0,1–1), co wymaga zastosowania równań kinetycznych zamiast prawa zachowania pędu Naviera-Stokesa. To stawia szczególne wymagania na komputerowe symulacje wirówki — klasyczna mechanika płynów (CFD) nie wystarcza.

Fluorki uranu niższe od UF6: UV, UF4, UF5

UF6 nie jest jedynym fluorkowym związkiem uranu o znaczeniu technologicznym. Niższe fluorki tworzą się jako zanieczyszczenia w procesie produkcji lub jako produkty rozkładu UF6:⁶

• UF₅ (pięciofluorek uranu, brązowe ciało stałe): tworzy się przy niepełnym fluorowaniu UF4→UF6 lub przez rozkład UF6 w obecności zanieczyszczeń. Ma niską prężność par i osadza się jako ciało stałe w instalacji.
• UF₄ (czterofluorek uranu, zielona sól, green salt): produkt pośredni w syntezie UF6. Praktycznie nielotny (temperatura sublimacji >1000°C), stabilny. Stosowany jako surowiec w metalurgii uranu (redukcja do metalu przez Mg lub Ca).
• UF₃ (trifluorek uranu): mniej stabilny, właściwości pośrednie. Rzadko spotykany przemysłowo.
• UF₂, UF (jeszcze niższe fluorki): niestabilne, przemysłowo bez znaczenia.

Problem niższych fluorków polega na tym, że gromadzą się w instalacji jako ciała stałe, zmniejszając efektywny przekrój rur, możliwe jest ich tworzenie przez lokalne gorące punkty (szczególnie przy zaworach) lub przez reakcje UF6 z domieszkami wodnymi.

Zawory specjalne dla UF6: problem uszczelnień

Każda instalacja UF6 wymaga setek lub tysięcy zaworów — i każdy zawór jest potencjalnym miejscem wycieku lub kontaminacji. Projektowanie zaworów dla UF6 jest specjalną dziedziną inżynierii:⁶

Standardowe elastomerowe uszczelki (guma, silikonowa) reagują z UF6 — fluorowanie elastomeru prowadzi do jego kruchości i utraty elastyczności w ciągu godzin do dni kontaktu. Stąd konieczność stosowania:

• Uszczelek PTFE (teflon) — chemicznie odporny, ale poddaje się odkształceniom (creep) przy długoterminowym ściskaniu
• Metalowe uszczelki (miękkie aluminium lub miedziane annulary z pokryciem niklowym) — bardzo trwałe, ale wymagające dużych sił dokręcania i ryzyko uszkodzenia przy montażu
• Zawory bez uszczelek (bellows-sealed valves) — przepon metalowy hermetycznie zamknięty, brak punktu kontaktu gazu z otoczeniem, ale mechanicznie skomplikowane

W K-25 stosowano tysiące zaworów z uszczelnieniem PTFE; doświadczenie instalacyjne i operacyjne z K-25 doprowadziło do opracowania standardów i norm specjalnych dla przemysłu UF6, które są stosowane do dziś.

Gospodarka masą UF6: rachunkowość materiałowa

Skoro UF6 zawiera uran (materiał jądrowy podlegający nadzorowi IAEA), każda instalacja wzbogacania musi prowadzić dokładną rachunkowość masową UF6:⁶

W kaskadzie K-25 masa UF6 (jako ekwiwalent masy uranu) była mierzona:

• na wejściu do kaskady (feed, wsad)
• na wyjściu produktowym (product, wzbogacony UF6)
• na wyjściu odpadowym (tails, UF6 zubożony)

Bilans masowy musi być zamknięty: masa wejścia = masa produktu + masa odpadów. Odchylenia od zamkniętego bilansu (tzw. MUF — Material Unaccounted For) są sygnałem alarmowym: mogą wskazywać na wyciek, błąd pomiarowy, lub kradzież (dla celów kontroli nieproliferacyjnej).

Techniczne sposoby pomiaru masy UF6: wagi pod zbiornikami transportowymi (cylindrami UF6), pomiar ciśnienia i temperatury w zestandaryzowanych zbiornikach (gęstość gazu jest znana jako funkcja P i T), spektrometria masowa dla pomiaru składu izotopowego. Ten sam problem można modelować dydaktycznie w kalkulatorze syntetycznego arkusza księgowości cylindra UF6.

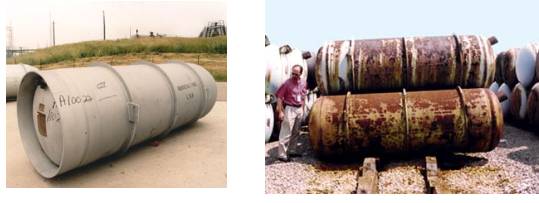

Cylindry transportowe UF6: logistyka globalnej kaskady

UF6 jest transportowany globalnie między kopalniami uranu, zakładami konwersji i zakładami wzbogacania w specjalistycznych cylindrach stalowych. Standardowe typy cylindrów według normy ASTM/ANSI:⁶

• Model 30B: mała butla 30-calowa (76 cm średnicy), pojemność do 2,3 t UF6. Transport morski, lotniczy, samochodowy.
• Model 48X: większa butla 48-calowa, pojemność do 12,5 t UF6. Transport morski i kolejowy.
• Model 48Y: pojemność do 14 t UF6. Największy standardowy cylinder.

Cylindry muszą wytrzymać ciśnienie UF6 przy temperaturze 95°C (wymaganie techniczne dla bezpieczeństwa w przypadku pożaru), być odporne na HF i mieć ścisłe oznakowanie z informacją o zawartości i stopniu wzbogacenia.

Logistyka UF6 jest globalnym systemem: uran z Australii lub Kanady jedzie jako yellowcake do zakładów konwersji w UK, Francji lub USA, wraca jako UF6 do zakładów wzbogacania, po wzbogaceniu jedzie jako UF6 do fabryk paliwa, gdzie jest przerabiany do UO2 i sprasowywany w pelety paliwowe.

UF6 a nieproliferacja: indykatory wywiadowcze

Emisja charakterystycznych substancji jest jednym ze sposobów identyfikacji instalacji wzbogacania przez wywiad:^2,6

Zakłady obsługujące UF6 emitują do otoczenia śladowe ilości substancji fluorkowych, w tym:

• Lotne fluorkowe zanieczyszczenia (MoF₆, SiF₄, WF₆) — produkty uboczne syntezy lub zanieczyszczeń reagujących z F₂
• HF — z nieszczelności lub operacji wentylacyjnych
• Specyficzne profile termiczne — wynikające z dużego zużycia energii dla sprężarek dyfuzji gazowej

Wywiad elektrochemiczny (SIGINT, Measurement And Signature Intelligence, MASINT) może wykryć charakterystyczny podpis emisji elektrycznych (np. fluoru w atmosferze) przy użyciu specjalistycznych sensorów. Jedna z dróg do identyfikacji irackiego programu w latach 80. i 90. prowadziła właśnie przez wykrycie emisji fluorków.

Techniki analityczne dla UF6: jak mierzono skład izotopowy

Kluczowym problemem operacyjnym w kaskadzie K-25 było bieżące mierzenie składu izotopowego na różnych etapach kaskady, by wiedzieć, czy kaskada działa prawidłowo i czy osiąga docelowe wzbogacenie.^5,6

Metody analityczne stosowane historycznie i dziś:

• Masowa spektrometria jonizacyjna: UF6 jest jonizowany, a strumień jonów analizowany przez spectrometr masowy. Daje dokładne stosunki ²³⁵U/²³⁸U, ale wymaga skomplikowanej preparatyki próbki.
• Spektrometria gamma: bezpośredni pomiar emisji gamma z U-235 (przy energii 185,7 keV). Metoda nieinwazyjna, możliwa bez próbkowania gazu — ale wymagająca kalibracji.
• Metody jądrowe (fluorescencja neutronowa, aktywacja): stosowane dla specjalnych certyfikatów i weryfikacji IAEA.

Inspekcje IAEA dla zakładów wzbogacania korzystają z przenośnych spektrometrów gamma, które mogą bezpośrednio mierzyć skład izotopowy UF6 w cylindrach transportowych przez ścianę zbiornika. To umożliwia nieinwazyjną weryfikację deklarowanego stopnia wzbogacenia.

UF6 po wzbogaceniu: konwersja do UO2 i metalu uranowego

Po wzbogaceniu UF6 musi być przekształcony do formy użytkowej. W przemyśle cywilnym (paliwo reaktorowe) UF6 jest konwertowany do tlenku uranu UO₂:⁶

UF₆ + 2H₂O → UO₂F₂ + 4HF     (hydroliza)
UO₂F₂ + H₂ → UO₂ + 2HF      (redukcja)

lub przez mokrą drogę (roztwór amoniaku):

UO₂F₂ + 2NH₄OH → UO₃ + 2NH₄F + H₂O
UO₃ + H₂ → UO₂ + H₂O

Otrzymany UO₂ jest sprasowywany w pelety cylindryczne (standardowo 1 cm × 1 cm) i sinterowany w 1700°C przez kilka godzin, by uzyskać ceramiczną mikrostrukturę o wymaganej gęstości (>95% gęstości teoretycznej). Te pelety trafiają do metalowych rurek cyrkonowych — tworzą kompletny pręt paliwowy reaktora.

Dla programów broniowych (HEU lub pluton) konwersja UF6 do metalu uranu przebiega przez etap UF₄:

UF₆ + H₂ → UF₄ + 2HF
UF₄ + 2Ca → U + 2CaF₂ (termitowa redukcja w „Derby process")

Otrzymany metal uranu (Derby = sztabka) jest czyszczony, topiony w piecu indukcyjnym i odlewany do wymaganej geometrii (np. kule/półkule dla broni).

Przyszłość UF6: inne fluorki aktynowców?

UF6 jest niezastąpiony w procesach wzbogacania uranu, ale badania naukowe patrzą też na możliwość użycia fluorków plutonu i innych aktynowców do ich separacji:⁶

PuF₆ (sześciofluorek plutonu) jest znany i lotny (temperatura sublimacji: 62°C), lecz jest niezmiernie reaktywny — znacznie bardziej niż UF6. Reaguje gwałtownie z wodą, tworzy HF i PuO₂F₂, jest też silnym utleniaczem mogącym reagować z PTFE pod pewnymi warunkami. Laboratoryjne eksperymenty z PuF6 były prowadzone w ORNL w latach 50.–60. jako potencjalna droga do separacji lub recyklingu plutonu bez procesu PUREX (mokrą drogą), ale agresywność PuF6 znacznie utrudniała industrializację.

NpF₆, AmF₆ i inne wyższe fluorki aktynowców są możliwe chemicznie, lecz ich niestabilność (lub brak stabilności w przypadku wyższych aktynowców) czyni je praktycznie bezużytecznymi dla przemysłu. Dlatego UF6 pozostaje jedynym przemysłowo realnym fluorkiem aktynowców dla separacji.

Historia odkrycia UF6: od eksperymentu laboratoryjnego do przemysłu

UF6 był znany chemikom długo przed Projektem Manhattan — po raz pierwszy syntezowano go ok. 1909 roku przez Moissan i Lebeau we Francji. Jednak przez dekady pozostawał laboratoryjną ciekawostką bez przemysłowego zastosowania. Zainteresowanie nim wróciło dopiero w latach 30., gdy fizycy jądrowi zaczęli myśleć o metodach separacji izotopów uranu.⁶

W 1940 roku, gdy komisja MAUD w Anglii (Military Application of Uranium Detonation) dochodziła do wniosku, że bomba uranowa jest fizycznie możliwa, jeden z kluczowych problemów technicznych był właśnie wybór związku roboczego dla wzbogacania. Franz Simon z Oksfordu obliczył, że dyfuzja gazowa UF6 przez miliony porów jest jedyną metodą dostatecznie efektywną do skalowania.

Równolegle w USA, po przekazaniu raportu MAUD do komitetu S-1 w 1941, Harold Urey (ten sam, który odkrył deuter w 1931) koordynował badania nad metodami separacji izotopów. Urey był fundamentalną postacią w doborze UF6 — jego doświadczenie z deuterem (separacja izotopów wodoru przez elektrolizę) pozwalało mu oceniać metody separacyjne.

W 1942 roku, gdy Projekt Manhattan wszedł w fazę pełną, UF6 był już akceptowanym standardem dla wszelkich gazowych metod wzbogacania. Produkcja UF6 na skalę kilogramów — a potem ton — była nowym problemem przemysłowym, który wymagał specjalnych reaktorów do fluorowania i specjalistycznej aparatury chemicznej.

Wypadki z UF6: bezpieczeństwo przemysłowe

Historia przemysłowego stosowania UF6 zawiera kilka poważnych wypadków, które dostarczyły bolesnych lekcji bezpieczeństwa:⁶

Wypadek Goodyear Paducah (1978): W zakładzie Paducah Gaseous Diffusion Plant doszło do nieszczelności rurociągu UF6, która spowodowała uwolnienie gazu do hali produkcyjnej. Pracownicy narażeni byli na UF6/HF przez kilkanaście minut. Kilka osób trafiło do szpitala z podrażnieniem dróg oddechowych. Wypadek był impulsem do rewizji procedur ewakuacyjnych i wymagań dla sprzętu ochrony oddechowej.

Wypadek w Sequoyah Fuels (1986): W Gore, Oklahoma, cylinder transportowy UF6 (model 48X) pękł podczas podgrzewania (rutynowa operacja przed otwarciem zaworu). Temperatura i ciśnienie w cylindrze przekroczyły parametry projektowe. Gwałtowne uwolnienie UF6 spowodowało natychmiastową hydrolizę z powietrzem — biały dym HF i UO₂F₂ wypełnił obszar zakładu. Jeden pracownik zginął (inhalacja HF), 31 hospitalizowano. Był to jeden z najpoważniejszych wypadków przemysłowych z UF6 w historii USA, a jego analiza doprowadziła do zaostrzenia przepisów o przechowywaniu i podgrzewaniu cylindrów.

Inne incydenty: Drobniejsze wycieki UF6 w instalacjach K-25, Portsmouth i europejskich zakładach zdarzały się regularnie przez dekady. Baza danych NRC (Nuclear Regulatory Commission) zawiera setki raportów o incydentach z UF6, z których większość nie miała poważnych skutków zdrowotnych, lecz wymagała kosztownych akcji odkontaminowania.

Charakterystyki spektroskopowe UF6: jak go identyfikować

UF6 ma charakterystyczne spektrum w kilku zakresach fal elektromagnetycznych, co pozwala go identyfikować metodami spektroskopowymi:⁶

Spektroskopia IR (podczerwień): UF6 ma silne pasma absorpcyjne w paśmie \nu_3 (antysymetryczne rozciąganie UF6, ok. 624 cm⁻¹) i \nu_4 (wahadłowe, ok. 186 cm⁻¹). Te charakterystyczne pasma są stosowane w spektroskopii absorpcji laserowej do detekcji śladów UF6 w atmosferze, co jest przydatne zarówno w monitoringu środowiskowym, jak i w wywiadzie (wykrywanie emisji z zakładów wzbogacania).

Spektroskopia Ramana: wiązania U-F dają charakterystyczne pasy Ramanowskie przy ~668 cm⁻¹. Spektroskopia Ramanowska może być stosowana do analizy stężenia UF6 w mieszaninach gazowych.

Absorpcja UV: UF6 absorbuje w nadfiolecie (ok. 200-350 nm), co było podstawą wczesnych metod laserowej separacji izotopów (AVLIS, LIS).

Termodynamika konwersji UF6 w instalacji: znaczenie ciepła

Każda operacja z UF6 w fazie stałej, ciekłej lub gazowej wiąże się ze zmianami stanu skupienia i towarzyszącymi im zmianami energetycznymi:⁶

• Ciepło sublimacji UF6 (ciało stałe → gaz): 51 kJ/mol (przy 56,5°C). Stosunkowo niewielkie — mniejsze niż dla wielu soli organicznych.
• Ciepło parowania UF6 (ciecz → gaz przy punkcie potrójnym): 28,7 kJ/mol
• Ciepło topnienia UF6 (ciało stałe → ciecz): 19,6 kJ/mol

Przy operacjach przemysłowych z dużymi ilościami UF6 (setki kilogramów) energię do sublimacji lub kondensacji trzeba aktywnie dostarczać lub odprowadzać. Cylindry transportowe UF6 podgrzewa się elektrycznie lub gorącą wodą do >57°C, by skroplone lub zamarznięte UF6 przeszło w fazę gazową i można było go przepompować do instalacji.

Konsekwencja: jeśli cylinder UF6 jest nadmiernie podgrzewany (np. w pożarze budynku), ciśnienie wewnętrzne gwałtownie rośnie i cylinder może ulec katastroficznemu rozkopaniu (jak w wypadku Sequoyah Fuels 1986).

Nieoczekiwany aspekt: UF6 a globalna chemia fluoru

Historia przemysłowego stosowania UF6 jest nieodłącznie związana z historią przemysłu fluorochemicznego. Zanim Projekt Manhattan wymagał ton UF6, przemysłowy fluor był produkowany głównie do chłodnictwa (freony), z małymi nadwyżkami dla laboratoriów. Projekt Manhattan zmienił tę proporcję drastycznie.⁶

Do produkcji ton UF6 (a następnie do fluorowania barier niklowych) Projekt Manhattan wymagał setek ton czystego fluoru F₂ — gazów, które były wcześniej produkowane w ilościach kilogramów rocznie. Firma DuPont zbudowała nowe fabryki F₂ specjalnie dla Projektu Manhattan. Ta infrastruktura, po zakończeniu programu wojennego, trafiła do cywilnego przemysłu chemicznego i umożliwiła masową produkcję fluoropolimerów, freonu i innych chemikaliów fluorowych w latach 50.

Niemal ironicznie: cały globalny przemysł fluorochemiczny — od teflonoywch patelni przez kable PTFE do nowoczesnych membran filtracyjnych — ma swoje korzenie w wojennej potrzebie wzbogacania uranu dla bomb atomowych. UF6 był katalizatorem przyspieszającym historię chemii fluoru o co najmniej dekadę.

Konwersja po wzbogaceniu do UO2: fabryki paliwa

Konwersja wzbogaconego UF6 do tlenku uranowego UO2 dla paliwa reaktorowego jest realizowana w kilku typach fabryk paliwa na świecie:⁶

Mokra konwersja (ADU lub AUC process):

• ADU (ammonium diuranate): UF6 + H2O → UO2F2 + 4HF; UO2F2 + 2NH3 + H2O → (NH4)2U2O7 + ...
• AUC (ammonium uranyl carbonate): UF6 + 5H2O + 10NH3 + 3CO2 → (NH4)4UO2(CO3)3 + ...
  Oba procesy produkują proszek UO2 po suszeniu i redukcji, który można sprasować w pelety.

Sucha konwersja (IDR — Integrated Dry Route): UF6 + H2O → UO2F2; UO2F2 + H2 → UO2 + 2HF — cały proces bez etapu mokrego. Mniej odpadów chemicznych, bardziej skomplikowana technicznie instalacja.

Fabryki paliwa jądrowego to zakłady wymagające precyzji chemicznej i muszą respektować limity krytyczności (geometria, stężenie). Pelety UO2 muszą mieć precyzyjnie kontrolowaną mikrostrukturę (rozmiar ziarna, gęstość, porowatość), bo wpływa ona na zachowanie paliwa w reaktorze (uwalnianie gazów rozszczepienia, pęcznienie).

Semantyka: UF6 a kontrola zbrojeń

W dyskursie kontroli zbrojeń i nieproliferacyjnym UF6 jest terminem technicznym o specjalnym statusie. Każda umowa o wzbogacaniu uranu, każdy kontrakt handlowy między zakładem wzbogacania a firmą paliwową, każda inspekcja IAEA — wszystko to koncentruje się na UF6 jako kluczowym parametrze operacyjnym:^2,6

Traktat NPT (Układ o Nierozprzestrzenianiu Broni Jądrowej, 1968) zobowiązuje strony nieposiadające broni jądrowej do poddania wszystkich materiałów jądrowych (w tym UF6) zabezpieczeniom IAEA. W praktyce oznacza to:

• Deklarowanie wszystkich ilości UF6 (od konwersji do wyjścia z kaskady)
• Udostępnianie instalacji do inspekcji IAEA
• Prowadzenie i udostępnianie rachunkowości materiałowej

Kraj, który posiada instalację konwersji yellowcake→UF6 i instalację wzbogacania, lecz nie informuje IAEA, narusza Układ NPT i może podlegać sankcjom Rady Bezpieczeństwa ONZ. Dlatego właśnie wykrycie niedeklarowanego UF6 lub instalacji konwersji jest „czerwoną flagą" dla inspektorów IAEA.

Uboczne produkty konwersji i ich zagospodarowanie

Każdy etap łańcucha konwersja → wzbogacanie → rekonfersja produkuje strumień uboczny wymagający zagospodarowania:⁶

• HF z hydrolizy UF6 lub z fluorowania HF→UF4: kwas fluorowodorowy można odzyskać i sprzedać jako produkt handlowy, ale jest silnie żrący i wymaga specjalnej logistyki. W K-25 HF z operacji oczyszczania był neutralizowany Ca(OH)₂ do fluorku wapnia CaF₂ (fluorytu), który był dalej składowany lub sprzedawany przemysłowi optycznemu.
• Zubożony UF6 (DUF6, depleted UF6): tzw. ogony kaskady — UF6 o zawartości ²³⁵U rzędu 0,2–0,3%. Składowany jest w cylindrach 48Y w USA (ok. 700 000 ton DUF6 zmagazynowanych w Paducah, Portsmouth i Oak Ridge — do 2026 roku) i w Europie. DUF6 jest cennym potencjalnie: metal uranowy z ogonów może być stosowany jako tarcze ballistyczne (bardzo gęsty, 19,1 g/cm³), przeciwwagi śmigłowców lub — po konwersji do UO2 — paliwa dla reaktorów prędkich (U-238 jest paliwem rozszczepialnym dla reaktorów rozmnażających).
• UO₂F₂ i niższe fluorki uranu: odpady z bieżącej pracy instalacji, zawierające ślady uranu, muszą być zbierane i traktowane jako niskopromieniowczy odpad promieniotwórczy. Metody utylizacji: rozpuszczanie w kwasie azotowym i przekazanie do zakładów PUREX lub zestalanie w macierzach betonowych.

Regeneracja fluorku z odpadów: zamknięty obieg fluoru

W nowoczesnych zakładach konwersji UF6 istnieje dążenie do zamknięcia obiegu chemicznego fluorku, minimalizując straty wartościowego F₂ i redukując ilość odpadów HF:⁶

Regeneracja HF: HF wytworzony jako produkt uboczny może być oczyszczony (destylacja frakcyjana) i sprzedany jako produkt handlowy (technicznie czysty lub farmaceutyczny HF). Rynek HF jest istotny: kwas fluorowodorowy jest stosowany w trawieniu krzemu (przemysł półprzewodnikowy), produkcji fluoropolimerów i fluorowcowych lotnych środków gaśniczych.

Zamknięty obieg: w idealnym przypadku HF z rekonfersji UF6→UO2 byłby przerabiany elektrolitycznie z powrotem do F₂, który zasilałby proces fluorowania UF4→UF6. W praktyce elektroliza HF do F₂ jest energochłonna i instalacje takiego obiegu zamkniętego są rzadkie — ale ekonomicznie sensowne przy dużym przepływie.

Globalne centra konwersji UF6: geografia przemysłu

Przemysłowa konwersja yellowcake→UF6 jest skoncentrowana w kilku ośrodkach na świecie:⁶

• Springfields (UK): zakład Westinghouse/Springfields Fuels Limited, grafstwo Lancashire. Jeden z najstarszych zakładów konwersji, aktywny od lat 50.
• Metropolis (USA): Honeywell International, Illinois. Główny zakład konwersji w USA, produkujący ok. 14 000 t UF6 rocznie.
• Comurhex (Francja): zakłady Comurhex w Malvési (etap mokry, ADU→UO3) i Tricastin (etap suchy, UO3→UF6). Główny europejski dostawca UF6 dla Orano.
• Chiny: ChNIIIMasz i inne — zakłady konwersji w Baotou i Lanzhou obsługujące rosnące chińskie potrzeby wzbogacania.
• Rosja: TVEL (Rosatom), zakłady w Siewiersku (dawny Tomsk-7) i Iekaterynburgu. Rosja jest ważnym globalnym dostawcą UF6 do wzbogacania.

Geopolityka dostaw UF6 stała się tematem strategicznym po 2022 roku (agresja Rosji na Ukrainę): Unia Europejska i USA intensywnie pracowały nad dywersyfikacją łańcucha dostaw yellowcake i UF6, by zmniejszyć zależność od rosyjskich zakładów konwersji i wzbogacania.

Podsumowanie: dlaczego UF6 jest nieodzowny

UF6 jest wyjątkowym związkiem, który oparł się próbie zastąpienia przez 80 lat od jego przemysłowego zastosowania. Alternatywy — inne fluorki uranu (UF5, UF4), inne związki (UCl4 stosowany w kalutronach, UBr4, UI4) — zawodzą na jednym lub kilku parametrach: za mała lotność, zbyt złożone widmo izotopowe (kilka izotopów chloru), zbyt mała trwałość termiczna, zbyt duże reaktywność.

UF6 jest ideą niezastąpioną nie dlatego, że jest idealny, lecz dlatego, że jest najlepszym dostępnym kompromisem. I właśnie ta cecha — bycie najlepszym kompromisem w wielowymiarowej przestrzeni wymagań fizycznych, chemicznych i industrialnych — uczyniła go centralnym punktem całej technologii wzbogacania uranu, od wojskowych programów lat 40. po cywilne elektrownie jądrowe XXI wieku.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Wzbogacanie uranu — przelicza skład izotopowy, masę produktu, zasilanie, ogony i pracę separacyjną.
• SWU i ogony — pokazuje cywilny bilans strumieni feed, product i tails dla procesu na UF6.
• UF6 — masa i U-235 — przelicza masę uranu, UF6, U3O8 i zawartość U-235 bez opisywania chemicznego protokołu konwersji.
• Bilans cyklu paliwowego — łączy energię, burnup, uran naturalny, ogony i SWU w jednym bilansie materiałowym.
• Metody wzbogacania — porównuje dyfuzję gazową, wirówki, kalutrony i termodyfuzję.
• Model 3D: wirówka gazowa — pokazuje przekrój wirówki gazowej i podstawowe elementy rotora.
• Wizualizacja pojedynczej wirówki — pokazuje koncepcyjny rozdział lekkich i ciężkich cząsteczek UF6.

Powiązane artykuły

• Od rudy uranu do UF6: koncentrat, rafinacja i konwersja — pokazuje pełną drogę chemiczną do związku używanego w separacji.
• Łańcuch dostaw paliwa jądrowego: koncentrat, konwersja, wzbogacanie, fabrykacja i transport — umieszcza UF6 w cywilnym cyklu paliwowym.
• Dyfuzja gazowa - bariery niklowe — pokazuje, dlaczego lotność i agresywna chemia UF6 stały się problemem barier.
• Termodyfuzja w Oak Ridge — pokazuje historyczne użycie UF6 w technologii pomocniczej S-50.
• Wzbogacanie wirówkowe (Ultrawirówki) — prowadzi od chemii gazu do dominującej współczesnej metody separacji.
• UF6 w wirówkach: chemia, faza gazowa i problem bezpieczeństwa przemysłowego — rozwija tę samą chemię w kontekście wirówkowym.
• Teflon i technologie z Projektu Manhattan — pokazuje, jak praca z fluorem i UF6 wymusiła nowe materiały uszczelniające.
• Bezpieczeństwo obiektów cyklu paliwowego według IAEA SSR-4 — przenosi chemię UF6 na poziom wymagań bezpieczeństwa obiektów przemysłowych.
• Safeguards w zakładzie wzbogacania: rachunek materiałowy, C/S i monitoring wzbogacenia — pokazuje, jak UF6 staje się obiektem rachunkowości materiałowej.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na wyjaśnieniu, dlaczego UF6 nadaje się do procesów separacyjnych lepiej niż większość innych związków uranu. Należy:

1. wskazać rolę jednego stabilnego izotopu fluoru,
2. opisać znaczenie lotności w pobliżu temperatur praktycznych,
3. odróżnić wymagania chemii procesu od wymagań samej fizyki separacji,
4. porównać użycie UF6 w dyfuzji gazowej i wirówkach,
5. sformułować wniosek, dlaczego „dobry nośnik procesu” nie musi być materiałem łatwym w obsłudze.

Celem ćwiczenia jest pokazanie, że wybór związku roboczego był problemem chemiczno-fizycznym, a nie wyłącznie chemicznym.

Drugie ćwiczenie powinno dotyczyć materiałowych skutków użycia UF6. Należy:

1. wypisać, co dzieje się po kontakcie gazu z wilgocią,
2. wskazać, dlaczego osady nielotnych fluorków są groźne dla aparatury,
3. odnieść odporność niklu, aluminium i fluoropolimerów do tej chemii,
4. powiązać temat z barierami niklowymi i teflonem,
5. ocenić, dlaczego szczelność i suchość instalacji były tak samo ważne jak sama kaskada separacyjna.

To ćwiczenie ma pokazać, że w technologii wzbogacania uranu chemia UF6 narzucała całą kulturę projektowania urządzeń.

Przejdź do ćwiczenia interaktywnego

Uzupełnienie: UF6 jako węzeł łańcucha dostaw

Rozdział Nukleo o produkcji paliwa jądrowego dobrze pokazuje, że UF6 jest węzłem łączącym dwa różne języki: chemię konwersji i fizykę separacji izotopów.⁵ Przed UF6 mamy rudę, koncentrat, azotan uranylu i tlenki uranu. Po UF6 pojawia się wzbogacanie, a następnie powrót do UO2, pastylek, prętów i kaset paliwowych.

To doprecyzowanie jest ważne dla czytelnika, który zna UF6 głównie z artykułów o wirówkach. Związek ten nie jest "paliwem wirówki" w sensie celu końcowego. Jest chemicznym nośnikiem izotopów uranu na odcinku separacji. Dlatego pełny artykuł o cyklu paliwowym powinien łączyć go z tekstami od rudy do UF6 oraz od UF6 do kasety paliwowej.
