WE.176 / WE.177: sealed pit, Electronic Neutron Initiator i przejście od bomby serwisowanej w bazie do bardziej dojrzałej konstrukcji

Streszczenie

WE.176 i WE.177 są ważne nie dlatego, że były po prostu kolejną brytyjską bombą, ale dlatego, że pokazują przejście od broni pierwszej generacji do znacznie dojrzalszej architektury. To właśnie tutaj pojawia się pierwszy brytyjski sealed pit, rezygnacja z wyjmowanego rdzenia obsługiwanego przez załogi liniowe oraz zastąpienie krótkowiecznego, silnie radioaktywnego inicjatora przez Electronic Neutron Initiator (ENI).¹^,²

W praktyce oznaczało to przesunięcie ciężaru bezpieczeństwa i obsługi: mniej krytycznych operacji w bazie, mniej zależności od ręcznego montażu, większą trwałość i znacznie lepsze dopasowanie do nowoczesnej bomby lotniczej. WE.177 nie była jeszcze bronią „nowoczesną” w dzisiejszym sensie, ale w brytyjskiej historii była bardzo wyraźnym krokiem od bomby składanej i często serwisowanej ku bardziej szczelnemu, dłużej dyżurującemu uzbrojeniu.¹^,³

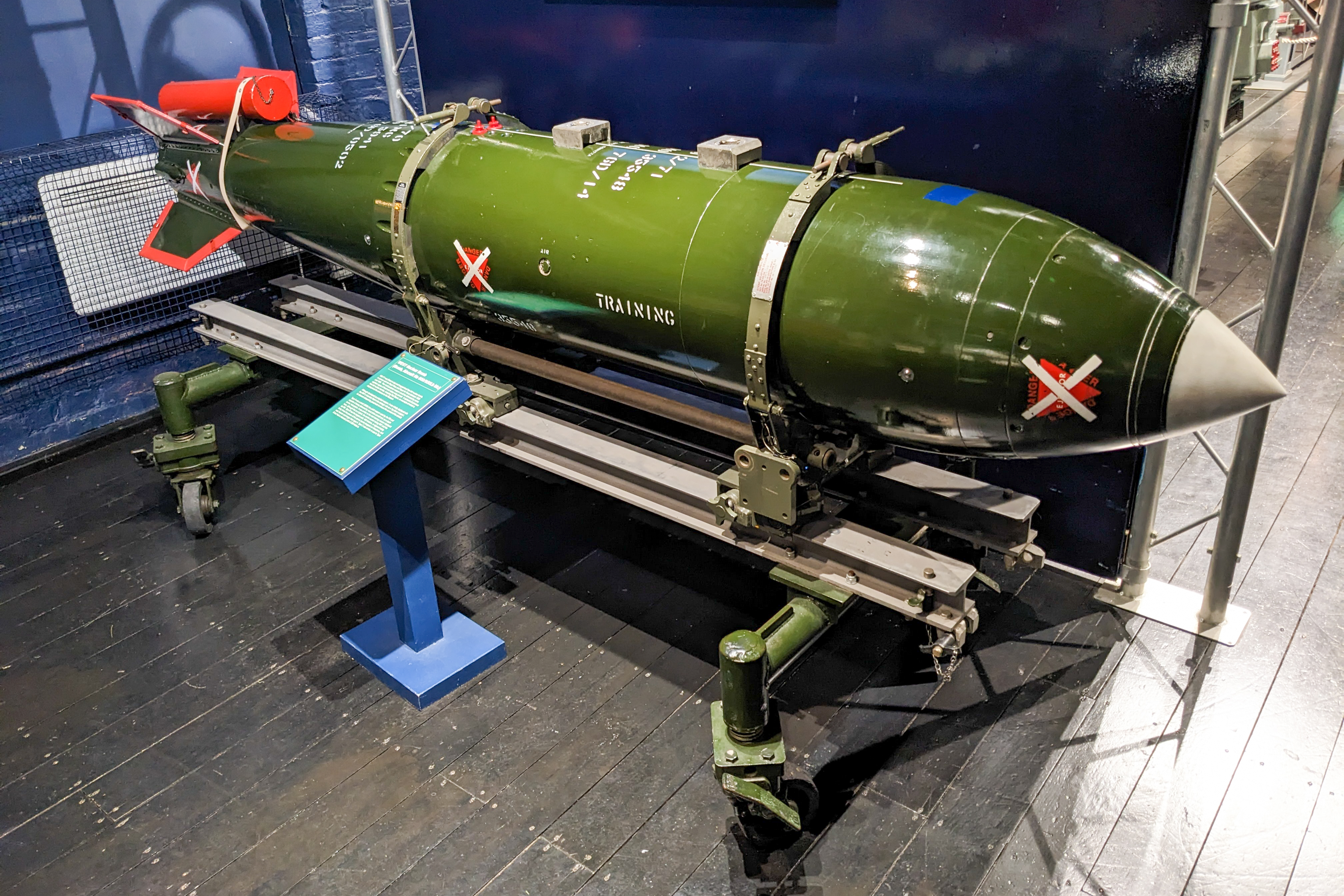

Zdjęcie WE.177. W podpisie zaznaczyć sealed pit i dojrzałość konstrukcji względem wcześniejszych brytyjskich bomb. Źródło: Wikipedia/Wikimedia, File:WE177 training nuclear bomb at Explosion Museum.jpg, licencja: CC BY-SA 4.0.

Rozszerzenie tematu

Najprostsza intuicja jest taka: Blue Danube i Red Beard były jeszcze bombami, którym nie do końca ufano jako całości. Dlatego rozdzielano rdzeń, inicjator i inne wrażliwe części, a wiele delikatnych operacji wykonywano blisko momentu użycia. WE.176 oznaczała zmianę tej filozofii. Otwarta literatura podaje wprost, że był to pierwszy brytyjski projekt wykorzystujący sealed pit, czyli rdzeń osadzany w urządzeniu na etapie produkcji i niewyjmowany przez obsługę liniową w warunkach operacyjnych.¹

To jest bardzo ważne, bo sealed pit nie oznacza po prostu „rdzeń został zamknięty w środku”. Oznacza zmianę całej architektury użytkowania. W starszym modelu zakładano, że personel służb w bazie musi mieć możliwość przechowywania rdzenia osobno, a następnie jego włożenia do bomby. W modelu sealed pit zakłada się odwrotnie: bezpieczeństwo i niezawodność mają wynikać z tego, że broń przychodzi z fabryki jako bardziej zamknięty pakiet i wraca do producenta na głębszy serwis. To oznacza mniej manipulacji w polu, ale też większe zaufanie do samego projektu jądrowego i jego trwałości.¹^,⁴

W przypadku Wielkiej Brytanii był to bezpośredni wniosek z doświadczeń z Red Beard. Źródła podkreślają, że tamta broń miała ciężki bagaż ograniczeń: problematyczny inicjator, trudne warunki magazynowania, duże gabaryty i brak wygodnej elastyczności uzbrajania. WE.176/WE.177 projektowano już z wyraźnym celem „operational flexibility”, czyli mniejszej uciążliwości w realnym użyciu sił powietrznych i marynarki.¹^,²

Drugim wielkim krokiem był Electronic Neutron Initiator. W miejsce inicjatora wymagającego częstego re-lifing i obsługi materiałów o bardzo krótkiej żywotności pojawił się układ elektryczny. Nie oznaczało to końca wszystkich problemów obsługowych, ale usuwało jedną z najbardziej uciążliwych wad starszej generacji: konieczność ciągłego odtwarzania sprawności silnie radioaktywnych komponentów inicjacji. W sensie systemowym był to krok równie ważny jak sam sealed pit, bo bez trwalszego inicjatora nie dałoby się sensownie mówić o broni utrzymywanej latami, a nie miesiącami. To był jakościowy odjazd od logiki Urchina i polonu-210.¹^,⁵

WE.177 była też projektowana jako realna bomba wielozadaniowa, a nie tylko „ładunek, który da się zrzucić”. Otwarta literatura opisuje ją jako broń z wariantami taktycznymi i termojądrowymi, z możliwością wybuchu powietrznego, naziemnego, laydown oraz użycia przeciw celom morskim. Oznacza to zupełnie inną klasę dojrzałości niż wcześniejsze brytyjskie bomby: obudowa, czujniki, sekwencja uzbrajania i cały zespół wykonawczy musiały współpracować z kilkoma trybami użycia, a nie tylko z jednym profilem zrzutu.²

Warto jednak zachować ostrożność i nie idealizować WE.177. To nadal była broń epoki przejściowej. Źródło podaje, że pełen serwis następował mniej więcej co trzy lata i wymagał powrotu do producenta, a nie bieżącej obsługi polowej przez użytkownika. Broń miała też bardzo prosty Strike Enable Facility z pojedynczym kluczem, bez późniejszych amerykańskich PAL w nowoczesnym rozumieniu. W dodatku sam autor źródła zaznacza, że w sprawie niektórych cech bezpieczeństwa, na przykład pełnej one-point safety, nie ma twardych publicznych dowodów i trzeba wyraźnie odróżniać udokumentowane fakty od późniejszych twierdzeń historyków.²^,⁶

To zastrzeżenie jest cenne samo w sobie. Uczy, że dojrzewanie arsenału jądrowego nie jest prostą linią „stare złe, nowe dobre”. WE.177 była bardzo dużym krokiem naprzód wobec Red Beard, ale nie rozwiązywała jeszcze wszystkiego. Wciąż pozostawał problem prostych procedur autoryzacji, zależności od okresowego serwisu producenta i specyficznych ograniczeń eksploatacyjnych związanych z użyciem w lotnictwie oraz marynarce.²

Z punktu widzenia obecnego serwisu najważniejsza lekcja brzmi tak: przejście do sealed pit i ENI nie jest tylko zmianą części. To przejście od modelu „broń składa się i odświeża w bazie” do modelu „broń ma być możliwie zamkniętym i bardziej przewidywalnym systemem”. Bez tego nie dałoby się później sensownie rozwijać bardziej złożonych układów taktycznych i termojądrowych.¹^,³

Najkrótsze podsumowanie jest więc takie: WE.176/WE.177 były momentem, w którym brytyjska broń jądrowa zaczęła być mniej improwizowanym zespołem serwisowanym w bazie, a bardziej przemysłowym, kontrolowanym pakietem zwracanym okresowo producentowi. Sealed pit i Electronic Neutron Initiator były tu kluczowe, bo zmieniały nie tylko fizykę podzespołów, lecz całą logistykę i kulturę bezpieczeństwa.¹^,²^,⁵

Kontekst historyczny: droga od Blue Danube do WE.177

Aby właściwie ocenić znaczenie WE.176 i WE.177, trzeba zrozumieć punkt wyjścia — poprzednie generacje brytyjskiej broni lotniczej i ich ograniczenia.

Blue Danube (w służbie 1953–1965) była pierwszą brytyjską operacyjną bombą atomową. Ogromna — ważyła ok. 4 500 kg — i oparta na plutonowym rdzeniu implozyjnym. Miała wyjmowany rdzeń (removable pit lub in-flight insertion), który w pewnych konfiguracjach był wkładany przez załogę podczas lotu. Było to bezpieczniejsze podczas lądowania z uzbrojoną bronią, ale tworzyło kłopotliwą procedurę i ograniczało niezawodność w sytuacji awaryjnej. Inicjator był oparty na polon-210 / beryl — związku o bardzo krótkim czasie połówkowego rozpadu Po-210 (138 dni), co wymagało częstej wymiany, tzw. re-lifing.

Red Beard (w służbie 1961–1971) była taktyczną bombą jądrową mniejszych rozmiarów, przeznaczoną dla samolotów taktycznych RAF i Royal Navy. Ważyła ok. 950 kg i miała uzysk od 5 do 25 kt w różnych wersjach. Tutaj znowu pojawia się problem: jej inicjator wymagał regularnej wymiany (Po-210), a procedury obsługi były skomplikowane. Red Beard miała też nieodpowiednią konstrukcję z punktu widzenia one-point safety — co ujawniło się w kilku analitycznych ocenach bezpieczeństwa.

Doświadczenia z Red Beard były bezpośrednią motywacją dla zmian w WE.176. Personel RAF i Royal Navy naciskał na prostszą, bardziej niezawodną broń, która nie wymaga tak intensywnej obsługi i jest mniej podatna na wypadki podczas normalnej służby.

WE.176: pierwszy sealed pit i jego znaczenie

WE.176 (też oznaczany czasem jako WE176) był pierwszą brytyjską głowicą z sealed pit — rdzeniem permanentnie osadzonym w głowicy podczas produkcji i niewyjmowanym przez personel liniowy. To była jakościowa zmiana filozofii: od bomby montowanej w bazie do bomby dostarczanej jako zamknięty system.

Termin sealed pit pochodzi z angielskiego: pit to potoczna nazwa rdzenia (materiału rozszczepialnego) głowicy, sealed — uszczelniony, zamknięty. W architekturze sealed pit rdzeń jest montowany przez producenta (w Aldermaston/AWE) w warunkach kontrolowanych, po czym całość jest hermetycznie zamknięta. Obsługa liniowa nie dotyka rdzenia — i nie musi. Głowica jest traktowana jako black box: wchodzi do bazy gotowa, a gdy wymaga poważnego serwisu, wraca do producenta.

Zalety sealed pit:

Bezpieczeństwo manipulacyjne: mniej operacji na rdzeniu w bazie = mniej możliwości wypadku przy manipulacji radioaktywnym materiałem;
Trwałość gotowości: głowica może dyżurować znacznie dłużej bez głębokiej inspekcji;
Uproszczenie procedur bazowych: zamiast sekwencji montażu rdzeń-inicjator-głowica, obsługa instaluje gotową jednostkę;
Lepsze warunki certyfikacji: producent może dokładniej kontrolować warunki montażu i certyfikować każdą jednostkę indywidualnie.

Wady sealed pit:

Brak możliwości polowej wymiany rdzenia: uszkodzony rdzeń lub anomalia aktywności wymaga powrotu do producenta;
Zależność od cyklu serwisowego producenta: każde głębsze działanie serwisowe wymaga transportu do Aldermaston;
Wyższe wymagania dla projektu samego rdzenia: rdzeń musi być bardziej odporny na długotrwałe magazynowanie bez konserwacji.

W przypadku WE.176 przejście na sealed pit było połączone z innymi zmianami konstrukcyjnymi wynikającymi z badań AWRE w Aldermaston i doświadczeń z Red Beard.

Electronic Neutron Initiator (ENI): koniec epoki polonu-210

Równie ważna jak sealed pit była zmiana inicjatora neutronowego. Zrozumienie jej wymaga krótkiego kontekstu o tym, czym był i czym jest inicjator neutronowy.

Inicjator neutronowy (neutron initiator) ma za zadanie dostarczyć dodatkowe neutrony w precyzyjnie określonym momencie implozji, gdy rdzeń osiąga superkrytyczność. Zbyt wczesne dostarczenie neutronów prowadzi do predetonacji (zbyt wczesne zapłonienie łańcucha, mniejszy uzysk), zbyt późne — do nieefektywnej eksplozji. Inicjator musi więc działać z precyzją nanosekund.

Inicjatory polon-berylowe (Po-Be) — takie jak Urchin stosowany w pierwszych bombach atomowych USA i ich odpowiedniki brytyjskie — działały na zasadzie: promieniowanie alfa z polonium-210 bombarduje beryl, który emituje neutrony. Zaletą była prostota konstrukcji i nie wymaganie zewnętrznej energii elektrycznej. Wadą: Po-210 ma T₁/₂ = 138,4 dnia. Oznaczało to, że aktywność inicjatora malała o połowę co ok. 4,5 miesiąca, a po roku pozostawało tylko ok. 6% pierwotnej aktywności. Inicjator wymagał zatem wymiany co kilka miesięcy (re-lifing) — kosztownej i złożonej procedury wymagającej materiałów radioaktywnych.

Electronic Neutron Initiator (ENI) zastępuje radioaktywny inicjator układem elektronicznym, który generuje neutrony na żądanie. Istnieje kilka wariantów technologicznych:

Generator akceleratorowy neutronów: mały akcelerator liniowy jonów deuteronu bombarduje tarczę trytu lub deuterunu, generując neutrony w reakcji fuzji D+T lub D+D — ale nie wymaga radioaktywnego materiału inicjatorowego;
Elektronowy inicjator iskrowy: w niektórych konfiguracjach neutrony generowane są przez impuls wysokiego napięcia;
Warianty hybrydowe: kombinacje elektrycznych i radiologicznych komponentów.

W każdym przypadku kluczowa różnica polega na tym, że ENI działa na polecenie elektrycznego sygnału, nie na zasadzie samorzutnej emisji radioaktywnej. Oznacza to:

Nie wymaga re-lifing: ENI może być przechowywany latami bez wymiany;
Precyzyjna kontrola czasowa: elektryczna synchronizacja umożliwia jeszcze precyzyjniejsze dostrojenie czasowe do sekwencji implozji;
Dłuższy czas przydatności broni: brak konieczności wymiany inicjatora co kilka miesięcy radykalnie wydłuża dyżur bojowy głowicy.

Zastosowanie ENI w WE.176/WE.177 było więc fundamentalną zmianą cyklu życia broni — od bomby wymagającej ciągłej obsługi do broni, która może dyżurować przez lata bez ingerencji.

WE.177: wersje i profile użycia

WE.177 (wchodzi w służbę ok. 1966, wycofana 1998) była bezpośrednią kontynuacją i rozwinięciem WE.176. Funkcjonowała w kilku wariantach:

WE.177A — wersja taktyczna z niższym uzyskiem, przeznaczona dla lotnictwa taktycznego i marynarki;
WE.177B — wersja termojądrowa z wyższym uzyskiem, dla V-Force i późniejszych nosicieli strategicznych;
WE.177C — zmodyfikowana wersja taktyczna z obniżonym uzyskiem i zmienionymi parametrami bezpieczeństwa.

Szacowane uzyski: WE.177A — ok. 10 kt; WE.177B — ok. 400 kt (lub więcej); WE.177C — kilka kt. Dokładne dane są częściowo niejawne.

Profile użycia WE.177 były znacznie szersze niż poprzednich brytyjskich bomb:

Zrzut powietrzny: klasyczny profil lotniczy, broń spada swobodnie i wybucha w powietrzu lub przy ziemi;
Laydown: broń zrzucana z małej wysokości z opóźniaczem wybuchu pozwalającym samolotowi uciec — pozwala na użycie przez samoloty lecące nisko, poza zasięgiem obrony;
Depth charge (bomba głębinowa): wersja marynarska do zwalczania okrętów podwodnych — broń wpada do wody i wybucha na określonej głębokości;
Mina morska: broń umieszczana jako mina na dnie lub w słupie wody.

Ten zakres profili jest bezpośrednim dowodem na dojrzałość WE.177: nie była to broń do jednego zastosowania, lecz platforma wielozadaniowa — co wymagało znacznie bardziej złożonej elektroniki czujnikowej, sekwencji uzbrajania i certyfikacji każdego trybu osobno. Wymagało to zaawansowanych czujników zbliżeniowych, barometrycznych i hydrostatycznych, które musiały współpracować z systemem uzbrajania.

Nosiciele WE.177 obejmowały:

Avro Vulcan (V-Force, do 1982)
Handley Page Victor (do 1975)
Blackburn Buccaneer (Royal Navy i RAF, do 1983/1994)
Hawker Siddeley Nimrod MR (wersja morska, do 1992)
Panavia Tornado GR1 (RAF, do wycofania WE.177 w 1998)

Ta lista nosicieli obejmuje dwie dekady ewolucji lotnictwa RAF i Royal Navy — i pokazuje, jak WE.177 była adaptowana kolejnym pokoleniom samolotów.

Porównanie brytyjskich bomb lotniczych: ewolucja pokoleń

Tabela 1. Kolejne generacje brytyjskich bomb lotniczych 1953–1998

Broń	Służba	Uzysk	Masa (kg)	Inicjator	Rdzeń	One-point safety	Nosiciele
Blue Danube	1953–1965	ok. 10–12 kt	ok. 4 500	Po-Be (Urchin)	Wyjmowany	Nie (brak danych)	Valiant, Victor
Red Beard	1961–1971	5–25 kt	ok. 950	Po-Be	Wyjmowany	Wątpliwe	Vulcan, Victor, Valiant, Sea Vixen
Violet Club / Green Grass	ok. 1958–1962	kilkaset kt–Mt	>5 000	Po-Be (modyfikacja)	Stały (HEU)	Nie	Valiant, Victor
Yellow Sun Mk.2	1961–1969	ok. 1 Mt	ok. 3 200	Brak danych	Sealed pit (?)	Częściowe	Vulcan, Victor
WE.176	ok. 1966–	niejawny	niejawna	ENI	Sealed pit	Brak twardych danych	Brak danych publicznych
WE.177A/B/C	ok. 1966–1998	10 kt / 400 kt / kilka kt	ok. 900–1 300	ENI	Sealed pit	Brak twardych danych pub.	Vulcan, Victor, Buccaneer, Nimrod, Tornado

Aspekty bezpieczeństwa broni: PAL, one-point safety i Strike Enable Facility

Ewolucja bezpieczeństwa WE.176/WE.177 jest tematem, gdzie dostępne publiczne informacje są niepełne — co samo w sobie jest pouczające.

Strike Enable Facility (SEF) — system autoryzacji użycia WE.177 był opisywany jako stosunkowo prosty: klucz mechaniczny lub elektryczny, który odblokowywał sekwencję uzbrajania. W porównaniu z zaawansowanymi PAL (Permissive Action Link) stosowanymi w USA od lat 60. (wymagającymi wielocyfrowego kodu, który musiał być wpisany przez dwóch operatorów) brytyjski SEF był znacznie mniej zaawansowany. Ten fakt jest historycznie ważny: Wielka Brytania musiała budować dobre relacje z USA w celu dzielenia się zaawansowaną technologią PAL — co ostatecznie nastąpiło w późniejszym okresie.

One-point safety w odniesieniu do WE.177: dostępne publiczne źródła, w tym te cytowane w artykule, wyraźnie zastrzegają, że brak jest twardych dowodów publicznych potwierdzających lub zaprzeczających pełnemu standardowi one-point safety dla WE.177. Historycy broni jądrowej różnią się w ocenach — część uważa, że WE.177B (wersja termojądrowa) nie spełniała pełnego standardu one-point safety, część zakłada, że projekt był przeprojektowany dla bezpieczeństwa. Ta niepewność jest metodologicznie ważna: brak potwierdzenia ≠ potwierdzenie braku.

Analogia z USA: w tym samym czasie USA wdrażały bardzo zaawansowane systemy bezpieczeństwa, m.in. po raportach Departamentu Obrony z końca lat 50. (m.in. raport PSAC — Presidential Scientific Advisory Committee), które dramatycznie opisywały ryzyko przypadkowego wybuchu. Europejskie sojusznicze arsenały — w tym Wielka Brytania — były pod mniejszą presją tych wymagań, co skutkowało pewnym rozjazdem standardów.

Kontekst wycofania: 1998 jako cezura

WE.177 zostało wycofane ze służby w 1998 roku, po ponad 30 latach obecności w brytyjskim arsenale. Decyzja była połączona z kilkoma czynnikami:

Koniec zimnej wojny: po 1991 roku zagrożenie sowieckie, dla odparcia którego broń była projektowana, zasadniczo zmalało;
Strategiczny zwrot ku Trident: Wielka Brytania zdecydowała, że jej jedyną bronią jądrową będą głowice dla okrętów podwodnych Trident, odchodząc od lotniczo-dostarczanej broni;
Starzenie się platformy: Tornado GR1 nadal latało, ale kompleksowe utrzymanie WE.177 stawało się coraz kosztowniejsze;
Presja środowiskowa i polityczna: po zimnej wojnie opinia publiczna i część polityków w Wielkiej Brytanii naciskała na rozbrojenie lotniczego komponentu jądrowego.

Wielka Brytania była pierwszym spośród zachodnich mocarstw jądrowych, które wycofały lotniczo-dostarczaną broń jądrową. Francja nadal utrzymuje rakiety powietrze-ziemia ASMP-A z głowicami TNA. USA wciąż rozmieszczają B61 w Europie (w tym na bazach NATO, m.in. w Ramstein, Kleine Brogel, Aviano, Büchel i Incirlik). Wielka Brytania po 1998 roku polega wyłącznie na Trident — co czyni ją jedynym mocarstwem jądrowym bez komponentu lotniczego.

Słownik pojęć

Pojęcie	Znaczenie
Sealed pit	Rdzeń materiału rozszczepialnego zamontowany w głowicy permanentnie przez producenta, niewyjmowany przez obsługę liniową
Removable pit	Starszy model: rdzeń przechowywany osobno, wkładany przez personel bazowy lub w trakcie lotu
ENI (Electronic Neutron Initiator)	Elektryczny generator neutronów zastępujący radioaktywny inicjator Po-Be; aktywowany precyzyjnie przez sygnał elektryczny
Re-lifing	Procedura wymiany inicjatora neutronowego (lub trytu) wynikająca ze starzenia radioaktywnych komponentów
PAL (Permissive Action Link)	Zaawansowany system autoryzacji użycia głowicy wymagający wpisania kodu przez uprawnionych operatorów; zaawansowane wersje stosowane przez USA od lat 60.
SEF (Strike Enable Facility)	Prostszy brytyjski system autoryzacji WE.177 — klucz elektryczny lub mechaniczny odblokowujący sekwencję uzbrajania
One-point safety	Standard projektowy: przypadkowe odpalenie jednego (dowolnego) detonatora nie daje uzysku >4 funtów TNT
Laydown	Profil zrzutu z małej wysokości z opóźniaczem, pozwalający samolotowi uciec przed falą uderzeniową własnej broni
Depth charge	Bomba głębinowa: przeznaczona do wybuchu w słupie wody dla zniszczenia okrętów podwodnych
AWE/AWRE	Atomic Weapons Establishment / Atomic Weapons Research Establishment — centrum projektowania broni UK w Aldermaston
He-4 (helowe starzenie)	Hel produkowany przez rozpad alfa Pu-239 w sealed pit, powodujący stopniowe pęcznienie rdzenia i zmianę właściwości mechanicznych

Porównanie z analogami USA: W85, B57, B61

Tabela 2. Porównanie WE.177 z analogami US Navy i US Air Force

Broń	Kraj	Służba	Uzysk	Profil	Nosiciele	Status
WE.177A	UK	1966–1998	ok. 10 kt	Powietrzny, laydown, morski	Buccaneer, Nimrod, Tornado	Wycofana
WE.177B	UK	1966–1998	ok. 400 kt	Powietrzny, laydown	Vulcan, Victor, Tornado	Wycofana
B57 (USA)	USA	1963–1993	5–20 kt (wiele trybów)	Depth charge, laydown, bomba	Orion, Nimrod, Buccaneer (użytkownicy)	Wycofana
B61 Mod 3/4 (USA)	USA	1979–nadal	0,3–170 kt (zmienny)	Powietrzny, laydown	F-16, Tornado, F-35 (B61-12)	Aktywna (B61-12 od 2022)
W85 (warhead dla Lance)	USA	1983–1992	ok. 10 kt	Taktyczna głowica rakietowa	ATACMS, Lance	Wycofana

Warto zauważyć, że B57 NATO był używany przez samoloty morskie sojuszników — w tym przez Royal Navy i RAF — co oznaczało, że przez pewien czas WE.177 i B57 koegzystowały w niektórych jednostkach. Rozróżnienie między narodową bronią jądrową a bronią w ramach nuclear sharing jest tu istotne dydaktycznie. W programie nuclear sharing kraj goszczący nie posiada prawnie broni — jest ona przez cały czas własnością USA i pod ich fizyczną kontrolą (w tym przez PAL). Broń narodowa, taka jak WE.177, była natomiast pod pełną suwerennością i kontrolą techniczną Wielkiej Brytanii. Ta różnica instytucjonalna i prawna ma konsekwencje dla systemów bezpieczeństwa, procedur decyzyjnych i odpowiedzialności politycznej — i jest ważnym elementem zrozumienia struktury nuklearnej NATO.

Rola AWE Aldermaston w projektowaniu WE.176/WE.177

Pełne zrozumienie WE.176 i WE.177 wymaga krótkiego przeglądu roli AWE Aldermaston (Atomic Weapons Establishment, wcześniej AWRE — Atomic Weapons Research Establishment) jako centrum projektowania i certyfikacji. To właśnie Aldermaston jest odpowiednikiem Los Alamos dla Wielkiej Brytanii — choć mniejszym i bardziej skupionym wyłącznie na broni.

Aldermaston w Berkshire zostało wybrane w 1950 roku jako lokalizacja głównego centrum badań nad bronią jądrową. Przed wojną był to lotnisko sportowe. Charakterystyczne cechy lokalizacji: dostępność komunikacyjna od Londynu, izolacja od centrów miejskich, możliwość rozbudowy. Oficjalnie otwarte jako AWRE w 1952 roku, tuż przed pierwszą brytyjską próbą jądrową.

W Aldermaston zaprojektowano wszystkie brytyjskie głowice jądrowe: Blue Danube, Red Beard, Yellow Sun, Violet Club / Green Grass, WE.176, WE.177 i głowice Chevaline/Trident. Zakład zatrudniał w szczycie zimnej wojny kilka tysięcy pracowników, w tym fizyków, chemików, metalurgów, inżynierów elektroniki i informatyków.

Kluczowe laboratoria Aldermaston obejmowały:

Laboratorium fizyki jądrowej: projektowanie geometrii implozji, symulacje ładunków;
Laboratorium chemii materiałów specjalnych: pluton, HEU, tryt — obróbka, formowanie i charakteryzacja materiałów jądrowych;
Laboratorium elektroniki: systemy uzbrajania, detonatory, ENI;
Laboratorium komputerowe: modelowanie numeryczne wybuchów (szczególnie ważne po 1992 roku, gdy próby zostały zakończone i symulacje stały się jedyną metodą weryfikacji);
Mechanika uderzeniowa i materiałoznawstwo: badania odporności głowic na warunki lotu, uderzenie, pożar.

Po 1991 roku Aldermaston przekształciło się w AWE (Atomic Weapons Establishment) zarządzane przez konsorcjum prywatne pod nadzorem MOD — w ramach programu Stockpile Stewardship. Paradoksalnie zakończenie prób jądrowych zwiększyło znaczenie modelowania komputerowego i fizyki materiałów — bo niezawodność arsenału musiała być certyfikowana bez fizycznych testów.

Dla WE.176/WE.177 rola Aldermaston polegała nie tylko na zaprojektowaniu głowicy, lecz na:

opracowaniu procedur montażu dla sealed pit i ENI;
certyfikacji każdej jednostki po montażu;
prowadzeniu centralnego serwisu (co ok. 3 lata);
dokumentowaniu starzenia komponentów i planowaniu wymiany;
ostatecznym bezpiecznym rozmontowaniu po wycofaniu.

Ta rola serwisowo-certyfikacyjna jest równie ważna jak projektancka — i często przeoczana w popularnych opisach programu jądrowego.

Technika uzbrajania i sekwencja inicjacji

Chociaż szczegóły techniczne sekwencji inicjacji głowic jądrowych są i powinny pozostać tajne, ogólna architektura jest znana z otwartej literatury historycznej i fizycznej i jest ważna dla zrozumienia, co zmieniło przejście na ENI.

Sekwencja inicjacji w broni implozyjnej wygląda schematycznie następująco:

Sygnał uzbrajania z systemu autoryzacji (SEF/PAL) odblokowuje obwody elektryczne;
Kondensator elektryczny ładuje się do kilku kilowoltów;
W momencie pożądanym (zależnym od czujnika zbliżeniowego, barometrycznego lub kontaktowego) impuls elektryczny jest rozładowywany do systemu detonatorów;
Detonatory inicjują konwencjonalne materiały wybuchowe równocześnie w setkach punktów na sferze;
Fale uderzeniowe zbiegają do centrum, kompresując rdzeń jądrowy;
W momencie maksymalnej kompresji ENI emituje precyzyjnie obliczoną liczbę neutronów;
Neutrony inicjują reakcję łańcuchową w superkrytycznym rdzeniu.

W starszych systemach z inicjatorem Po-Be krok 6 był wykonywany przez mechaniczne ściśnięcie kapsułki Po-Be przez samą implozję — bez zewnętrznego sygnału. ENI umożliwia precyzyjne sterowanie momentem kroku 6 niezależnie od mechaniki implozji.

Ta zmiana ma kilka konsekwencji:

Lepsza kontrola uzysku: precyzyjne dostrojenie momentu inicjacji neutronowej wpływa bezpośrednio na efektywność i powtarzalność uzysku;
Redukcja wrażliwości na odchylenia geometryczne: nawet jeśli implozja nie jest idealnie symetryczna (co może się zdarzyć przy starzeniu materiałów wybuchowych), ENI może być dostrojony do optymalnego momentu;
Bezpieczniejsza procedura: Po-Be w kapsułce było stale aktywne — ENI jest pasywne do momentu podania sygnału elektrycznego, co zmniejsza ryzyko emisji neutronów przy wypadkach mechanicznych.

Sealed pit w kontekście szerszej historii cyklu życia broni

Sealed pit nie jest wyłącznie wynalazkiem WE.176. USA wdrożyły sealed pit wcześniej w niektórych wariantach głowic — ale w brytyjskim kontekście WE.176 był pierwszym systemem, który formalnie odchodził od wyjmowanego rdzenia.

Z technicznego punktu widzenia sealed pit wymaga rozwiązania kilku problemów:

Zarządzanie helem: Pu-239 produkuje hel (He-4) przez rozpad alfa w tempie ok. 0,0066 mol He / mol Pu / rok. W zamkniętej głowicy nagromadzony hel może powodować pęcznienie dołka plutonowego i zmianę jego właściwości mechanicznych. Zarządzanie tym efektem przez projektowanie pojemności lub wentylowanych kanalików w sealed pit jest jednym z nietrywialnych problemów inżynierskich;
Tryty i starzenie: tryt (T₁/₂ = 12,3 lat) stosowany w boosted pit lub w wtórnym ładunku TU wymaga regularnej wymiany — to element, który nie może być „sealed" na zawsze i wymaga interwencji serwisowej co kilkanaście lat;
Radiacyjne uszkodzenia materiałów: promieniowanie alfa z Pu-239 i promieniowanie gamma z produktów rozpadu powoduje stopniowe uszkodzenia materiałów organicznych (uszczelki, izolacja kabli). Projekt dla sealed pit musi uwzględniać te efekty na horyzoncie kilku dekad.

Z perspektywy długoterminowej sealed pit w połączeniu z ENI był krokiem w kierunku koncepcji „broń, która nie wymaga obsługi przez lata". To podejście zostało spopularyzowane przez USA w ramach programu Stockpile Stewardship po 1992 roku (kiedy USA zakończyły próby jądrowe i musiały zapewnić niezawodność arsenału bez nowych testów). Dla Wielkiej Brytanii analogiczny program (SSRP — Stockpile Stewardship and Reliability Program w AWE) rozwijał się po zakończeniu prób w 1991 roku.

Przykłady numeryczne

Przykład 1: Tempo zaniku aktywności inicjatora polon-berylowego

T₁/₂ Po-210 = 138,4 dnia ≈ 0,379 roku.

Po 6 miesiącach (182 dni): aktywność = 2^(−182/138,4) = 2^(−1,315) ≈ 0,40, czyli 40% wartości początkowej.

Po 1 roku (365 dni): aktywność = 2^(−365/138,4) = 2^(−2,637) ≈ 0,16, czyli 16% wartości początkowej.

Po 2 latach: ok. 2,5% wartości początkowej.

Wniosek: inicjator Po-210 traci ponad 80% aktywności w ciągu roku. Dla broni, która ma dyżurować latami, to niedopuszczalny wskaźnik degradacji — stąd konieczność wymiany co kilka miesięcy. ENI nie ma tego problemu.

Przykład 2: Ilość helu produkowanego przez dołek plutonowy

Pu-239 ulega rozpadowi alfa: ¹⁴⁰Pu → ²³⁵U + ⁴He.

Tempo produkcji helu w 1 kg Pu-239: szacunkowo ok. 6,6 × 10^−3 mol He/(mol Pu·rok) × (1000g/239 g/mol) ≈ 0,0276 mol He/rok ≈ 0,1103 g He/rok na 1 kg Pu.

Przy dyżurze 10-letnim: ok. 1,1 g He na kg Pu. W hermetycznie zamkniętej głowicy o objętości kilku litrów to może generować ciśnienie rzędu dziesiątek kPa — wystarczające, by monitorować, ale nie katastrofalne. Projekt musi to uwzględniać.

Przykład 3: Długość służby WE.177 vs. cykl serwisowy

WE.177 służyła ok. 32 lata (1966–1998). Przy cyklu serwisowym „powrót do producenta co 3 lata" każda jednostka przeszła ok. 10 pełnych cykli serwisowych w AWE. Jeśli były 200 egzemplarzy WE.177, to przez 32 lata AWE obsługiwał ok. 2 000 serwisów — średnio ok. 62 serwisy rocznie. Dla porównania, inicjator Po-210 przy 6-miesięcznym cyklu wymiany wymagałby 4× więcej interwencji rocznie przy tym samym arsenale: 800 wymian rocznie. ENI zredukował tę liczbę o ok. 75%.

Polska nie posiada krajowej broni jądrowej. Jednak kontekst WE.177 i sealed pit jest relevantny dla Polski z kilku powodów.

Po pierwsze, ewentualna dyskusja o nuclear sharing w Polsce (która periodycznie pojawia się w debacie publicznej) dotyczy głowic B61-12 — najnowocześniejszej wersji bomby B61 z precyzyjnym naprowadzaniem. B61-12 jest właśnie przykładem wielodekadowej ewolucji, która zaczęła się od broni takich jak WE.177. Zrozumienie tej ewolucji — sealed pit, ENI, PAL, stopniowe doskonalenie bezpieczeństwa — jest warunkiem merytorycznej rozmowy o tym, jak wygląda współczesna broń w programie nuclear sharing.

Po drugie, polskie instytucje badawcze (NCBJ, WAT — Wojskowa Akademia Techniczna) mogą akademicko analizować historię techniczną broni jądrowych bez naruszania tajemnicy — bo WE.177 jest już bronią historyczną, wycofaną z służby, i wiele jej aspektów jest udokumentowanych w otwartej literaturze. Ta wiedza historyczna jest fundamentem dla zrozumienia współczesnych systemów. Polscy badacze historii wojskowości i bezpieczeństwa mogą korzystać z historii WE.177 jako case study dla analizy ewolucji standardów bezpieczeństwa broni, procesów decyzyjnych w NATO dotyczących nuclear sharing, a także jako porównawczego kontekstu dla zrozumienia, jakie wymogi bezpieczeństwa spełniają nowoczesne głowice B61-12 w odróżnieniu od ich historycznych poprzedników. Akademickie centrum wiedzy o broni jądrowej w tym serwisie może stać się ważnym źródłem dla tej analizy.

Po trzecie, historia WE.177 jako broni morskiej (depth charge) jest szczególnie istotna w kontekście polskiej obecności na Bałtyku i w ramach NATO Maritime Command. Zrozumienie, jak działała broń przeciwpodwodna okresu zimnej wojny — i dlaczego jej wycofanie było możliwe dzięki doskonaleniu konwencjonalnych systemów ASW — jest ważne dla historii strategii morskiej.

Otwarte pytania badawcze

Pytanie o WE.176: Jakie dokładnie były parametry WE.176 jako pierwszej głowicy z sealed pit? Ile egzemplarzy wyprodukowano i do jakich nosicieli było przeznaczone? Czy istnieją odtajnione dokumenty AWRE opisujące ten system?
Pytanie o ENI: Jaki dokładnie mechanizm generowania neutronów był stosowany w ENI WE.177 — akcelerator D-T, czy inny? Jak wpłynął na wymiary i masę głowicy w porównaniu z inicjatorem Po-Be?
Pytanie o one-point safety: Czy WE.177B (wersja termojądrowa ok. 400 kt) spełniała kryteria one-point safety? Jakie są dowody za i przeciw? Jak silna jest argumentacja oparta na analogii z równoczesymi systemami USA?
Pytanie o SEF: Jak szczegółowo działał Strike Enable Facility WE.177? Kiedy i jak nastąpiła zmiana w kierunku bardziej zaawansowanych systemów autoryzacji zbliżonych do PAL?
Pytanie o He-3: Czy sealed pit WE.177 zawierał tryt (co generowałoby He-3 przez rozpad), a jeśli tak — jak był zarządzany? Czy cykl serwisowy wynikał głównie z konieczności wymiany trytu?
Pytanie o wycofanie morskie: Jak precyzyjnie przebiegało wycofywanie wersji morskiej WE.177 z Nimrod i in.? Jakie były procedury bezpiecznej likwidacji głowic?
Pytanie o liczbę sztuk: Ile głowic WE.177 wyprodukowano łącznie? Jakie jest ich dalsze przeznaczenie po wycofaniu — demilitaryzacja, magazyn, czy inne?
Pytanie porównawcze: W jakim zakresie brytyjska AWE/Aldermaston wymieniała wiedzę techniczną z USA (LANL, Livermore) przy projektowaniu ENI i sealed pit? Czy Special Relationship wpłynął na decyzje projektowe w tym zakresie?

Podsumowanie dydaktyczne

Sealed pit jako zmiana filozofii, nie tylko technologii: WE.176 nie był po prostu bombą z zamkniętym rdzeniem — był początkiem architektury, w której broń jest traktowana jako system zamknięty i zwracany producentowi na serwis, a nie jako zestaw komponentów montowanych przez użytkownika.
ENI eliminuje najkrótsze ogniwo cyklu serwisowego: inicjator Po-210 wymagający wymiany co kilka miesięcy był głównym generatorem kosztów obsługi arsenału. ENI usunął ten problem, radykalnie wydłużając dyżur bojowy broni bez ingerencji.
Wielozadaniowość jako znak dojrzałości: WE.177 z profilem powietrznym, laydown, depth charge i minowym pokazuje, że broń dojrzała musi być przydatna w różnych sytuacjach taktycznych — nie tylko w jednym scenariuszu.
Ograniczenia SEF i PAL jako temat metodologiczny: brak twardych danych publicznych o precyzyjnym działaniu SEF WE.177 jest sam w sobie lekcją o historii tajemnicy jądrowej — i o tym, jak oceniać twierdzenia historyków przy braku pierwotnych dokumentów.
WE.177 jako pomost do Trident: Wielka Brytania po wycofaniu WE.177 scentralizowała swój arsenał na okrętach podwodnych Trident. Historia WE.177 jest więc nie tylko historią jednej bomby, ale historią strategicznej decyzji o koncentracji odstraszania.
Tryt i hel w sealed pit: fizyczne ograniczenia materiałów jądrowych (produkcja He z Pu-239, rozpad trytu) wyznaczają maksymalny czas dyżuru bez serwisu. Sealed pit nie eliminuje tych ograniczeń — jedynie zmienia, kto i kiedy musi nimi zarządzać.
Porównanie z USA pokazuje kontekst: analogiczne systemy US (B57, B61) w tym samym czasie miały znacznie bardziej zaawansowane systemy PAL. Różnica między UK i USA w tym zakresie wynikała z różnic w polityce bezpieczeństwa, nie z braku zdolności technicznych AWE.
Wycofanie lotniczej broni UK w 1998 jako precedens: Wielka Brytania pozostaje jedynym zachodnim mocarstwem jądrowym bez lotniczo-dostarczanej broni. Decyzja ta była możliwa dzięki wiarygodności systemu Trident — i jest historycznym punktem odniesienia dla dyskusji o nuclear sharing w krajach NATO, które broni własnej nie posiadają.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału dobrze pokazującego różnicę między wyjmowanym rdzeniem pierwszej generacji a architekturą sealed pit.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu dwóch modeli utrzymania broni: z wyjmowanym rdzeniem i z sealed pit. W wariancie podstawowym należy:

rozpisać, jakie operacje musi wykonać obsługa w obu modelach,
wskazać, które ryzyka maleją po przejściu na sealed pit,
określić, jakie nowe zależności powstają wobec producenta i serwisu centralnego,
porównać to z doświadczeniem Red Beard,
wyjaśnić, dlaczego mniej operacji polowych może oznaczać większe bezpieczeństwo całego arsenału.

Celem ćwiczenia jest pokazanie, że sposób osadzenia rdzenia wpływa nie tylko na fizykę, ale też na architekturę użytkowania.

Drugie ćwiczenie powinno dotyczyć inicjatorów. Należy:

porównać konsekwencje użycia krótkowiecznego inicjatora wymagającego re-lifing z układem ENI,
wskazać różnice dla baz zamorskich i sił morskich,
ocenić, jak taka zmiana wpływa na gotowość broni przez kilka lat,
połączyć to z tematem Polonu-210 w inicjatorach,
sformułować wniosek, dlaczego „lepszy inicjator” oznacza zarazem „lepszy system broni”.

To ćwiczenie ma pokazać, że wymiana jednego podzespołu potrafi zmienić całą ekonomikę i logistykę arsenału.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Najmocniej ten tekst łączy się z Blue Danube, Red Beard i zabezpieczeniami głowic jądrowych, bo pokazuje przejście od bomb serwisowanych do dojrzalszych, szczelniejszych układów.

Przypisy

nuclear-weapons.info. Zakres wykorzystania: opis WE.176 jako pierwszej brytyjskiej broni z sealed pit, fundamentalnie odmiennej od Blue Danube i Red Beard z wyjmowanym rdzeniem.
↩
nuclear-weapons.info. Zakres wykorzystania: geneza WE.177, zastąpienie starego inicjatora przez Electronic Neutron Initiator, profile użycia, serwis co kilka lat, prosty system klucza SEF i brak twardych publicznych dowodów dla części twierdzeń o bezpieczeństwie.
↩
Zabezpieczenia głowic jądrowych po 1945 roku: wire safety, strong link/weak link i permissive action links. Zakres wykorzystania: szerszy kontekst dojrzewania architektury bezpieczeństwa i przechodzenia od procedury do projektu.
↩
Blue Danube: pierwsza brytyjska bomba atomowa i jej problemy aerodynamiczne, fuzyjne oraz produkcyjne. Zakres wykorzystania: wcześniejszy model pierwszej generacji, wobec którego sealed pit jest jakościową zmianą.
↩
Inicjator neutronowy "Urwis" (The Urchin) oraz Polon-210 w inicjatorach. Zakres wykorzystania: porównawczy kontekst przejścia od krótkowiecznych inicjatorów historycznych do trwalszych rodzin inicjatorów elektrycznych.
↩
One-point safety: dlaczego przypadkowe odpalenie jednego detonatora nie może dawać istotnego uzysku jądrowego. Zakres wykorzystania: interpretacja ostrożności źródła wobec twierdzeń o pełnej one-point safety i rozróżnienie między twardym dowodem a rekonstrukcją historyczną.
↩
