Chicago Pile-1 (CP-1)

Streszczenie

Chicago Pile-1 (CP-1) był pierwszym na świecie sztucznie zbudowanym układem, w którym uzyskano samopodtrzymującą się reakcję łańcuchową. 2 grudnia 1942 roku zespół Enrica Fermiego uruchomił go pod trybunami stadionu Stagg Field w Chicago. Konstrukcja była prymitywna z dzisiejszego punktu widzenia: ogromny stos grafitu i uranu, ręcznie sterowane pręty kadmowe, brak osłon biologicznych i bardzo mała moc pracy. Mimo to eksperyment rozstrzygnął najważniejsze pytanie epoki: kontrolowana produkcja energii z rozszczepienia jest możliwa.^1,2

Znaczenie CP-1 wykraczało daleko poza samą demonstrację naukową. Sukces Fermiego otworzył drogę do budowy większych reaktorów produkujących pluton-239, a więc bezpośrednio do linii technologicznej, która później doprowadziła do Hanford i Fat Mana. CP-1 był więc nie tyle prototypem elektrowni, ile pierwszym praktycznym dowodem, że cały przemysłowy program reaktorowy ma sens.^1,3

Rozszerzenie tematu

Najważniejszy problem, który rozwiązywał CP-1, nie dotyczył jeszcze budowy bomby, lecz fizyki powielania neutronów w dużym stosie materiału. Trzeba było wykazać, że przy użyciu naturalnego uranu i odpowiednio czystego grafitu da się zbudować układ, w którym współczynnik mnożenia osiąga wartość równą lub nieznacznie większą od jedności. Dla Fermiego oznaczało to przejście od badań małoskalowych do rzeczywistej maszyny uranowej, której własności da się przewidzieć i zmierzyć.^1,2

Konstrukcja była z pozoru bardzo prosta. Stos składał się z warstw bloków grafitowych, w których umieszczano kawałki metalu uranowego i brykiety tlenku uranu. Całość nie miała postaci zamkniętego zbiornika ani nowoczesnego reaktora z osłonami i chłodzeniem. Była to duża, stopniowo budowana bryła o kształcie zbliżonym do spłaszczonej elipsoidy. Gotowy układ zawierał około 350 ton grafitu, 36,6 t tlenku uranu i 5,6 t metalu uranowego.¹

Z punktu widzenia fizyki rdzeń działania CP-1 stanowiła kombinacja dwóch materiałów. Uran dostarczał jąder zdolnych do rozszczepienia, a grafit spowalniał neutrony do energii termicznych, przy których prawdopodobieństwo dalszego rozszczepienia uranu-235 w naturalnym uranie stawało się wystarczająco duże. To właśnie dlatego jakość grafitu miała znaczenie krytyczne: nawet niewielkie ilości zanieczyszczeń pochłaniających neutrony, zwłaszcza boru, mogły obniżyć k poniżej jedności i zniszczyć cały eksperyment.^2,4

CP-1 był zatem praktycznym triumfem zarówno obliczeń Fermiego, jak i przemysłowej czystości materiałów. Wcześniejsze próby z mniej czystym grafitem dawały zbyt niskie wartości k, by liczyć na sukces. Dopiero odpowiednio przygotowany materiał moderatora pozwolił przenieść teorię do skali rzeczywistego urządzenia. Właśnie ten punkt stanowi ważny kontrast wobec niemieckiego programu uranowego, który na skutek błędnych pomiarów odrzucił grafit jako moderator i skazał się na znacznie trudniejszą drogę z ciężką wodą, opisaną szerzej przy błędzie Heisenberga i niepowodzeniu Niemiec.^2,4

Sterowanie reaktorem było również bardzo proste. Używano prętów pokrytych kadmem, który bardzo skutecznie pochłania neutrony termiczne. Wyciąganie prętów zwiększało reaktywność, a ich wsuwanie ją zmniejszało. W pamiętnych opisach eksperymentu często pojawia się również tzw. suicide squad, ludzie stojący w gotowości z roztworem soli kadmowej, który w razie awarii miał zostać wlany na stos. Sam ten szczegół dobrze pokazuje, że w grudniu 1942 roku program wciąż był bardziej improwizowanym eksperymentem naukowym niż dojrzałą technologią jądrową.^1,5

Samo osiągnięcie krytyczności nastąpiło przy bardzo małej mocy. Według źródeł CP-1 osiągnął k ≈ 1,0006 i pracował początkowo przy około 0,5 W, a później maksymalnie przy około 200 W. Nie było chłodzenia wymuszonego ani osłon biologicznych, więc nie dało się go eksploatować na wyższej mocy w sposób praktyczny. Nie taki był jednak cel. Chodziło o demonstrację, że układ potrafi sam podtrzymać reakcję i że da się nim sterować.¹

Znaczenie przemysłowe tego sukcesu było natychmiastowe. Gdy CP-1 pokazał, że grafitowo-uranowy reaktor pracujący na neutronach termicznych jest wykonalny, można było zacząć budować znacznie większe stosy do produkcji plutonu. To prowadziło bezpośrednio do X-10 w Oak Ridge i dalej do pełnoskalowych reaktorów w Hanford Site. W tym sensie CP-1 nie był technologiczną ślepą uliczką, lecz pierwszym ogniwem całej linii prowadzącej od eksperymentu laboratoryjnego do przemysłowej produkcji materiału rozszczepialnego.^1,3

Warto też zauważyć, że CP-1 był pierwszym pełnym testem wielu pojęć, które dziś wydają się oczywiste w fizyce reaktorowej. Dotyczy to choćby praktycznego znaczenia współczynnika mnożenia k, roli moderatora, efektów absorpcji neutronów przez materiały konstrukcyjne i sensu stosowania prętów kontrolnych. Fermi nie sprawdzał jednego punktu teorii, lecz cały zestaw założeń dotyczących pracy rzeczywistej maszyny jądrowej.²

Historycznie eksperyment pod trybunami Stagg Field ma też wymiar symboliczny. Oznacza moment, w którym projekt jądrowy przestał być hipotezą i stał się technologią. Od tej chwili pytanie nie brzmiało już „czy to możliwe?”, lecz „jak szybko da się to rozwinąć do skali przemysłowej i wojskowej?”. Z tej perspektywy CP-1 należy traktować jako jedną z kluczowych cezur całego Projektu Manhattan.^1,3

Najkrótsze podsumowanie wygląda więc tak: Chicago Pile-1 był pierwszym działającym reaktorem nie dlatego, że produkował dużą moc, lecz dlatego, że po raz pierwszy doprowadzono k do wartości większej od jedności w rzeczywistym, sterowalnym układzie uranowo-grafitowym. Właśnie ten krok otworzył drogę do późniejszej produkcji plutonu i całego zaplecza reaktorowego wojennego programu jądrowego.^1,2,3

Enrico Fermi — człowiek, który zbudował pierwszy reaktor

Enrico Fermi (ur. 29 września 1901 w Rzymie; zm. 28 listopada 1954 w Chicago) jest postacią jedyną w swoim rodzaju w historii fizyki XX wieku: był zarówno wybitnym teoretykiem (nagroda Nobla 1938 za odkrycie nowych pierwiastków promieniotwórczych i sztuczne jądra promieniotwórcze produkowane przez powolne neutrony), jak i eksperymentatorem, który potrafił własnymi rękami zmontować pierwszy reaktor jądrowy. Niewielu fizyków historii łączyło te dwie sprawności na podobnym poziomie.

Fermi opuścił Włochy w grudniu 1938 roku — tuż po odebraniu Nagrody Nobla w Sztokholmie — i nie wrócił. Powody były jasne: faszystowska polityka rasowa zagrażała jego żonie Laurze Capon Fermi, która była Żydówką. Bezpośrednio po ceremonii noblowskiej Fermiowie wsiedli na statek do Nowego Jorku. Na emigracji Fermi podjął pracę na Columbia University, gdzie kontynuował eksperymenty z neutronami.

W 1939 roku — po odkryciu rozszczepienia przez Hahna i Strassmanna — Fermi jako jeden z pierwszych zdał sobie sprawę, że reakcja łańcuchowa uranowa jest fizycznie możliwa. Razem z Leó Szilardem (Węgier, również na emigracji w USA) przeprowadził wstępne doświadczenia na Columbii, mierząc intensywność emisji neutronów z uranu po rozszczepieniu i szacując, czy k może przekroczyć jedność. Wyniki były zachęcające.

Po przeniesieniu do Met Lab (Metallurgical Laboratory) Uniwersytetu Chicago w 1942 roku, Fermi stał się kluczową postacią całego programu reaktorowego. Jego metodyczne podejście — szczegółowe obliczenia każdej warstwy stosu, precyzyjne pomiary k_eff dla kolejnych konfiguracji — stało się wzorcem dla całej reaktorowej inżynierii i jest w wielu aspektach praktykowane do dziś.

Metallurgical Laboratory — centrum naukowe w Chicago

Met Lab był wielodyscyplinarnym centrum badawczym zorganizowanym na Uniwersytecie Chicago w roku 1942 pod oficjalnym kryptonimem "metallurgical laboratory" (co miało kamuflować prawdziwy charakter prac). W rzeczywistości był to zespół setek fizyków, chemików i inżynierów pracujących nad reaktorami jądrowymi i chemią plutonu.

Organizacyjnie Met Lab podlegał Arthurowi Comptonowi — nobliście, szefowi całego programu reaktorowego USA w ramach Manhattan Project. Compton był odpowiedzialny za koordynację między Met Lab, Hanford i Oak Ridge.

Kluczowi naukowcy Met Lab:

• Enrico Fermi — kierownik reaktorów, budowa CP-1
• Glenn Seaborg — chemik odkrywca plutonu (1940-41, razem z Millikaniem, Kennedym i Wahlem)
• Herbert L. Anderson — bliski współpracownik Fermiego, prowadził kluczowe testy czystości grafitu
• Walter Zinn — inżynier odpowiedzialny za bezpieczeństwo CP-1 podczas rozruchu
• Leona Marshall — jedna z nielicznych kobiet-fizyków w projekcie, uczestniczyła w eksperymencie CP-1
• Samuel Allison — późniejszy dyrektor Met Lab, uczestnik ceremonii włączenia reaktora

Oprócz reaktorów, Met Lab prowadził przełomowe prace nad chemią transplutonowców. Glenn Seaborg tutaj opracował podstawy metody wytrącania BPO₄ (bismuth phosphate precipitation), która stała się pierwszą przemysłową metodą separacji plutonu od uranu. Metoda działała: produkt, który był celem całego Projektu Manhattan — gram, potem kilogram, potem dziesiątki kilogramów plutonu — wytwarzało się i oczyszczało metodą opartą na chemii opracowanej właśnie w Met Lab.

Wybór Stagg Field — dlaczego pod trybunami boiska do squasha

Decyzja o budowie CP-1 pod trybunami stadionu Stagg Field na Uniwersytecie Chicago była wynikiem kilku splątanych czynników, które z perspektywy współczesnego bezpieczeństwa jądrowego wyglądają niemal nieprawdopodobnie.

Pierwotna lokalizacja: pierwotnie planowano budowę CP-1 w Palos Hills — opuszczonej nieruchomości na przedmieściach Chicago. Tamtejszy obiekt nie był gotowy w oczekiwanym terminie z powodu problemów ze strajkiem budowlanym i logistycznych opóźnień.

Decyzja o zmianie: gdy Fermi i Compton ocenili, że czas pracy jest kluczowym czynnikiem, zdecydowali się na budowę w miejscu już dostępnym — pod opuszczonymi trybunami stadionu piłkarskiego na kampusie. Stadion był w tym czasie nie używany do sportu — University of Chicago zlikwidował drużynę piłkarską przed wojną, decyzją administracji.

Bezpieczeństwo (lub jego brak): zarówno Compton, jak i Fermi uważali, że ryzyko wypadku radiologicznego jest minimalne, bo CP-1 miał pracować przy bardzo małej mocy. Nie planowano żadnej eksplozji jądrowej — jedynie weryfikację, czy k_eff > 1. Osłony biologiczne nie były potrzebne przy <1 W. Jednak decyzja o umieszczeniu reaktora jądrowego w centrum gęsto zaludnionego obszaru metropolitalnego była — nawet jak na tamte czasy — odważna.

Compton wspominał, że zastanawiał się, czy poinformować o planach burmistrza Chicago — i zdecydował się tego nie robić. Jego ocena była taka, że ewentualny wypadek w CP-1 jest mało prawdopodobny i nie miałby konsekwencji radiologicznych dla miasta przy planowanej mocy pracy. Miał rację co do wypadku, ale samo podejście ilustruje, jak daleka od współczesnych standardów komunikacji publicznej była kultura bezpieczeństwa tamtego okresu.

Budowa CP-1 — szczegóły techniczne

CP-1 był budowany przez około 3-4 miesiące w roku 1942. Pracownicy Met Lab i ekipy fizyczne ręcznie układali warstwy grafitu i uranu na squashowym korcie pod trybunami.

Materiały:

• 350 ton bloku grafitowego (produkowanego przez firmę National Carbon Company);
• 36,6 ton tlenku uranu (UO₂ i U₃O₈) w postaci brykietów;
• 5,6 ton uranu metalicznego w postaci kulistych wkładek (pseudo-kule o średnicy ok. 8 cm).

Uran metaliczny był cenniejszy i mniej powszechnie dostępny; tam gdzie go nie było, używano tlenku. Kule uranowe umieszczano w specjalnych otworach grafitowych, regularnie rozmieszczonych w siatce o węźle ~21 cm. Każda warstwa grafitu z wypełnieniem tworzyła powtarzającą się komórkę periodyczną — jedną z pierwszych praktycznych realizacji koncepcji periodycznej siatki reaktorowej.

Pręty kontrolne (fuel rods control) wykonane były z rur drewnianych powleczonych kadmową folią (kadam jest silnym pochłaniaczem neutronów termicznych). Ręczne wyciąganie prętów zwiększało k_eff stopniowo. Dodatkowy pręt awaryjny był zawieszony na linie i mógł być szybko wsunięty przez osobę stojącą obok.

Bezpieczeństwo chemiczne: jak wspomniano, suicide squad — trzyosobowy zespół gotowy do wlania roztworu kadmowego na stos — stanowił ostateczne zabezpieczenie mechaniczne. Dzisiaj taka koncepcja brzmi absurdalnie; wtedy była to całkowicie rozsądna procedura dla układu pracującego przy 0,5 W.

Budowa krok po kroku: warstwy stosu budowano ręcznie, a po każdych 5-6 warstwach Fermi obliczał parametry absorpcji i szacował, przy jakim rozmiarze stos osiągnie k_eff = 1. Mierzono neutronowe współczynniki reakcji przy różnych pozycjach prętów kadmowych. Proces kontrolowania narastania k_eff był systematyczny i precyzyjny — mimo że odbywał się dosłownie rękami fizyków.

2 grudnia 1942 — dzień eksperymentu

Środa, 2 grudnia 1942. Ok. godz. 9:45 rano Fermi przyszedł do squash court ze swoją grupą roboczą. Na galerii stali obserwatorzy — łącznie około 49 osób, w tym uczeni, urzędnicy wojskowi i paru laików. Arthur Compton stał po lewej stronie Fermiego.

Fermi prowadził eksperyment z metodyczną precyzją. Polecił stopniowe wyciąganie prętów kadmowych w określonych krokach, przy każdym robiąc pauzę, mierząc szybkość zliczania detektorów i obliczając w głowie (przy pomocy suwaka logarytmicznego), jak nowe odczyty wpisują się w jego model. Każde wyciągnięcie pręta dawało wzrost aktywności. Przerwy pozwalały na chwilową stabilizację.

Około 14:25 Fermi kazał wyciągnąć pręt ZIP (Zip = ostatni pręt bezpieczeństwa) na tyle, by wzrost aktywności był samonapędzający — i obserwował przez kilka minut. Liczniki neutronowe przestały stabilizować się; aktywność rosła w sposób nieprzerwany i samoistny. CP-1 był w stanie superkrytycznym.

Fermi patrzył przez ok. 4 minuty, po czym kazał wsunąć pręt z powrotem. Reaktor wygasł. Powiedział do grupy: "Reakcja łańcuchowa jest samopodtrzymująca. Wydajność jest logarytmiczna". Po chwili dodał — co trudno teraz zweryfikować — że jest zadowolony.

Spontanicznie otwarto butelkę chianti, którą ktoś miał przygotowaną na tę okazję. Naukowcy pili z kubków papierowych. Compton zadzwonił zakodowanym telefonem do Harveya Bundy'ego w Waszyngtonie: "Włoski marynarz właśnie przybył do Nowego Świata" ("The Italian navigator has just landed in the New World"). Pytanie w odpowiedzi: "Czy tubylcy byli przyjaźni?". Odpowiedź Comptona: "Bardzo".

Fizyka CP-1 — dlaczego grafit zamiast ciężkiej wody

Jedną z kluczowych decyzji projektowych dla CP-1 był wybór grafitu jako moderatora zamiast ciężkiej wody (D₂O). Decyzja miała zarówno techniczne, jak i historyczne konsekwencje.

Dlaczego moderator jest konieczny: rozszczepienie uranu-235 jest efektywne głównie przy neutronach termicznych (energii ~0,025 eV przy temperaturze pokojowej). Jednak neutrony wydzielane przy rozszczepieniu mają energie MeV — milion razy wyższe. Moderator spowalnia neutrony przez nieelastyczne zderzenia z jądrami moderatora, do energii termicznych.

Dwa kandydaci na moderatory, znane w tamtym czasie, to:

1. Grafit (węgiel-12): stosunkowo lekki jądro, dobre właściwości spowalniania, powszechnie dostępny. Problem: nawet mała ilość boru (naturalny składnik surowca) powoduje ogromną absorpcję neutronów. Wymagana czystość: < 0,5 ppm boru.
2. Ciężka woda (D₂O): deuteron jest doskonałym moderatorem (małe pochłanianie neutronów), ale D₂O było w 1942 roku surowcem ekstremalnie trudno dostępnym — jedyne na świecie źródło to norweska fabryka Vemork, produkująca ~1,2 tony rocznie.

Fermi wybrał grafit, bo mógł go dostać w wystarczającej ilości i jakości. Kluczowe obliczenia czystości grafitu prowadził Herbert Anderson — mierzył absorpcję neutronów próbek różnych producentów i wybrał te o najniższej zawartości boru. National Carbon Company dostarczyła materiał spełniający rygorystyczne normy.

Niemcy popełnili tu błąd, który zmienił historię: wczesny pomiar Waltera Bothe z 1940 roku wykazał, że grafit jest złym moderatorem (zbyt wysokie pochłanianie). Pomiar był błędny — próbki Bothe'go były zanieczyszczone borem. Na podstawie tego błędu Niemcy odrzucili grafit i postawili całkowicie na D₂O. To oznaczało całkowite uzależnienie od Vemork — i podatność na sabotaż, który przeprowadziła norweska partyzantka. Szczegóły opisuje artykuł Błąd Heisenberga i niepowodzenie Niemiec.

Od CP-1 do reaktorów produkcyjnych — łańcuch technologiczny

Sukces CP-1 uruchomił natychmiastową sekwencję następstw technologicznych, prowadzących bezpośrednio do plutonu i bomby:

CP-2: CP-1 był już po kilku tygodniach rozebrany i przeniesiony do Palos Hills (późniejsze Argonne National Laboratory), gdzie odbudowany jako CP-2 i zmodernizowany (dodano osłony biologiczne, lepsze chłodzenie). CP-2 służył do badań reaktorowych przez kolejne lata.

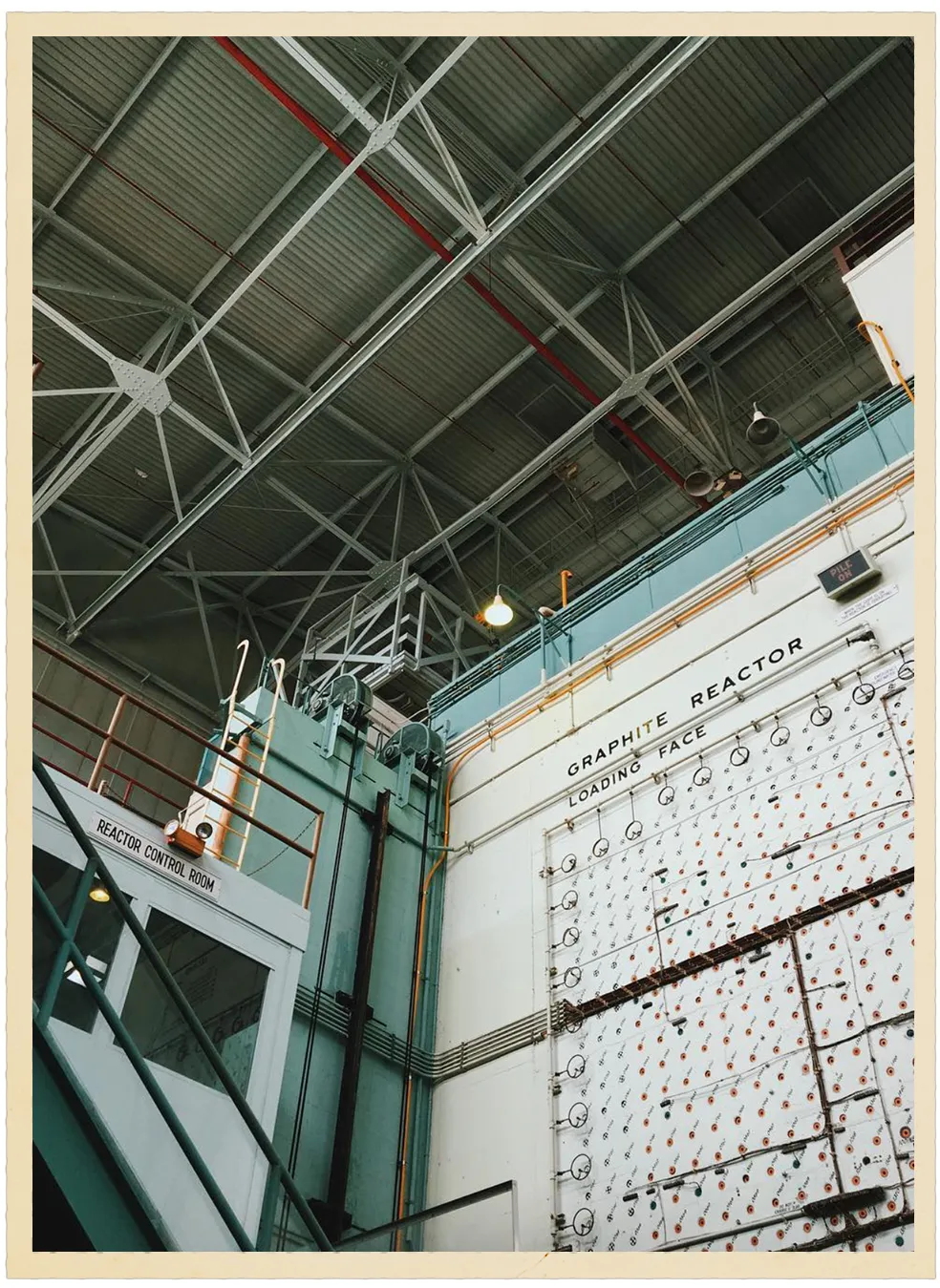

X-10 w Oak Ridge: mały reaktor grafitowy w Oak Ridge, uruchomiony 4 listopada 1943 roku. Moc: 3 MW. Cel: produkcja małych ilości plutonu do eksperymentów chemicznych i potwierdzenie technologii separacji, zanim zostanie skalowana do Hanford.

B, D, F Reactors w Hanford: trzy duże reaktory produkcyjne, każdy o mocy cieplnej ~250 MW, uruchomiane od września 1944 do lutego 1945. Chłodzone wodą rzeki Columbia. Wytwarzały pluton w tempie ok. 6-9 kg/miesiąc. Ich produkty trafiły bezpośrednio do Fat Mana.

Łańcuch od CP-1 do Fat Mana zamknął się w 33 miesiące — czas niewyobrażalnie krótki jak na skalę technologicznego skoku. CP-1 był „dowód koncepcji"; Hanford był „skalowaną produkcją". Między nimi stał X-10 jako weryfikacja technologii w skali pośredniej.

Glenn Seaborg i odkrycie plutonu

Bez plutonu nie byłoby Fat Mana. Plutonu nie można wytworzyć bez reaktora, a reaktora nie można uruchomić bez wiedzy o k_eff w układach uranowo-grafitowych. CP-1 był zatem nie tylko dowodem koncepcji reaktora, ale pośrednim elementem umożliwiającym samo istnienie materiału, który eksplodował nad Nagasaki.

Glenn Seaborg (ur. 19 kwietnia 1912, Ishpeming, Michigan) i jego współpracownicy odkryli pluton w grudniu 1940 i lutym 1941 roku na University of California Berkeley. Seaborg zbombardował U-238 deuteronami w cyklotronie Lawrenca i zaobserwował wytworzenie Np-239 (neptunu), a następnie jego rozpad beta do Pu-239. Wstępny wynik był ekstremalnie mały — kilka mikrogramów. Dopiero reaktory produkcyjne umożliwiły produkcję kilogramów.

Seaborg opracował w Met Lab w Chicago chemiczne podstawy separacji plutonu od uranu. Kluczowe było pytanie: jak oddzielić pluton (Pu⁴⁺, Pu³⁺) od ogromnego nadmiaru uranu i produktów rozszczepienia, z których wiele jest silnie promieniotwórczych i chemicznie podobnych? Seaborg zaproponował metodę opartą na selektywnym strącaniu fosforanów bizmutu — skuteczną, choć wymagającą pracy w zdalnie sterowanych komorach rękawicowych ze względu na aktywność radiologiczną.

Seaborg za odkrycie transuranowców (w tym plutonu, amerycium, kiuru i innych) otrzymał Nagrodę Nobla w dziedzinie chemii w 1951 roku, razem z Edwinem McMillanem.

Bezpieczeństwo radiologiczne CP-1 — lekcja z perspektywy czasu

CP-1 działał przy maksymalnej mocy ok. 200 W — i był w tym ustawieniu przez krótki czas. Neutronowy strumień był znikomy w porównaniu z późniejszymi reaktorami produkcyjnymi. Pracownicy laboratorium nie mieli spersonalizowanych dozymetrów, choć film badge (fotoklisza) był już wtedy stosowana w pewnym stopniu.

Retrospektywna analiza dawek: przez całą fazę budowy i testów CP-1, typowi pracownicy otrzymali dawki promieniowania neutronowego i gamma oceniane na <10 mSv — stosunkowo niewielkie. Fermi sam był narażony więcej, jako człowiek bezpośrednio przy stosie. Nie wiadomo dokładnie ile pochłonął, bo nie prowadzono indywidualnej dozymetrii z odpowiednią precyzją.

Fermi zmarł na raka żołądka w 1954 roku, w wieku 53 lat. Nie można udowodnić związku przyczynowego z ekspozycją na promieniowanie w CP-1, ale historycy medycyny wspominają, że praca blisko intensywnych źródeł promieniowania przez dekadę (Rzym, Columbia, Chicago, Los Alamos) mogła przyczynić się do wcześniejszego zachorowania. Fermi nie był jedynym fizykiem nuklearnym swojej generacji, który zachorował na raka w stosunkowo młodym wieku.

Jeśli zaś chodzi o bezpieczeństwo CP-1 jako urządzenia: po jego demontażu w 1942 roku materiał był przechowywany bez większych środków ostrożności przez kilka lat w Palos Hills. Późniejsze odkrycia wykazały, że grunt wokół pierwotnego składowiska jest skażony uranem i produktami rozszczepienia. Teren był remediated w latach 1956-1957, ale ślady radioaktywności są wykrywalne do dziś. Jest to dosłownie pierwsza plamka skażenia jądrowego na Ziemi poza reaktorami naturalnymi i kopalniami uranu.

Znaczenie CP-1 dla historii nauki i technologii

Chicago Pile-1 jest jednym z przełomowych momentów historii technologii, porównywalnym z pierwszym lotem braci Wright (1903) czy wynalezieniem tranzystora (1947). Nie dlatego, że sam był przydatnym urządzeniem — 200 W to moc małej żarówki — ale dlatego, że uruchomił lawinę.

Fizycznie wykazał, że reakcja łańcuchowa jest kontrolowalna i nie eksploduje samoczynnie. To uspokoiło obawy, które wielu fizyków żywili — że reaktor może stać się niekontrolowaną bombą (obawa nieuzasadniona przy właściwej geometrii, ale obecna w wyobraźni laika i niektórych naukowców).

Przemysłowo otworzył drogę do reaktorów produkcyjnych. Bez CP-1 nie byłoby X-10, bez X-10 nie byłoby Hanford, bez Hanford nie byłoby Fat Mana. Łańcuch jest prosty i bezpośredni.

Kulturowo ustanowił wzorzec "big science" reaktorowej: masowe budowle, wielkie zespoły, ogromne zasoby. Fermi zarządzał budową CP-1 jak dyrektor inżynieryjny — choć był fizykiem. To był preludium do kultury, która dominuje w wielkich projektach naukowych do dziś.

Politycznie zmienił możliwości: skoro można wyprodukować pluton w reaktorze, stał się on dostępnym materiałem broniowym. To bezpośrednio rozszerzyło opcje projektowania broni atomowej i stworzyło możliwość wybuchu (w Nagasaki), który z technicznego punktu widzenia był produktem decyzji podjętej 2 grudnia 1942 roku pod trybunami stadionu squashowego w Chicago.

Neutronowy bilans w CP-1 — fizyczna analiza

Aby wyjaśnić, dlaczego CP-1 zadziałał i co dokładnie zmierzyła aparatura Fermiego, warto prześledzić fizykę bilansu neutronów w szczegółach. Jest to podstawa dla zrozumienia, czemu wyniki były zaskakująco trudne do przewidzenia bez rzeczywistego stosu.

W naturalnym uranie jest 0,72% izotopu U-235 (fisjowalny) i 99,28% U-238 (niefisjowalny przy neutronach termicznych, ale pochłaniający). Gdy neutron termiczny trafi w U-235, prawdopodobieństwo rozszczepienia jest ok. 580 barnów (σ_f dla neutronów 0,025 eV). Przy rozszczepieniu emitowane są średnio ν = 2,43 neutrony (szybkie, ~1-2 MeV każdy).

Każdy z tych szybkich neutronów musi przejść przez moderator (grafit), by wyhamować do energii termicznych. Podczas spowalniania:

• Część neutronów jest pochłaniana przez U-238 (absorpcja rezonansowa przy ~6-100 eV) — to p (prawdopodobieństwo uniknięcia absorpcji rezonansowej);
• Część ucieka przez granicę stosu (B, B_M — czynnik nieszczelności);
• Część jest pochłaniana przez grafit (jeśli jest zanieczyszczony);
• Część wreszcie termaluje się i może wywołać rozszczepienie U-235.

Efektywny współczynnik mnożenia zależy od wszystkich tych czynników:
k_eff = η · ε · p · f · (1 - B_M)

gdzie η = ν · σ_f / σ_a(U-235) (neutrony z rozszczepienia na jeden pochłonięty neutron), ε = czynnik szybki (szybkie rozszczepienia U-238), p = prawdopodobieństwo uniknięcia absorpcji rezonansowej, f = frakcja neutronów termicznych pochłoniętych przez paliwo (a nie przez moderator/strukturę).

Dla CP-1 wartości wynosiły mniej więcej: η ≈ 2,0, ε ≈ 1,04, p ≈ 0,87, f ≈ 0,80, B_M ≈ 0,03. Wynik: k_eff ≈ 1,0006. Ledwo powyżej jedności — ale to wystarczyło.

To jak nóż-brzytwa: jeden procent zanieczyszczenia borem w graficie, nieznaczna zmiana geometrii siatki, lub niewystarczająca czystość uranu — i k_eff spada poniżej 1,0 i reaktor jest podkrytyczny. Fermi obliczał każdy parametr z iście obsesyjną dokładnością.

Prace przygotowawcze Fermiego w Nowym Jorku (1940-1942)

Zanim CP-1 stanął pod trybunami Stagg Field, Fermi i jego współpracownicy na Columbia University w Nowym Jorku przeprowadzili serię prób poprzedzających, które wykazały rosnący k_eff przy każdej poprawie czystości materiałów.

Eksperyment w szopie Pupin Hall (1940): pierwszy stos uranowy, bez kształtu sfery, z brudnym grafitem. Wynik: k_eff ≈ 0,87. Wyraźnie podkrytyczny. Wniosek: grafit musi być znacznie czystszy.

Eksponenty (1941): serie małych prób grafitowo-uranowych (tzw. "exponential experiments") w Columbii, w których mierzono tempo zanikania neutronów wzdłuż stosu. Wyniki pozwoliły Fermiemu kalibrować model i szacować, jakiego rozmiaru i czystości stos jest potrzebny.

Seria eksponentów w Chicago (1942): po przeniesieniu do Met Lab, kontynuowano eksponenty na coraz czystszym graficie. Mierzono m — stopień absorpcji na jednostkę odległości — i szacowano, czy CP-1 o planowanej wielkości osiągnie k_eff ≈ 1.

Do każdego eksperymentu Fermi podchodził jak do pomiarowej precyzji: każdy wynik wchodził do jego modelu, każda poprawa materiałów widoczna była jako poprawa szacunku k_eff. Kiedy estymacje wskazały, że stos w planowanym rozmiarze powinien osiągnąć krytyczność, zaczęto budowę.

Pierwsze reaktory na świecie — kontekst globalny

CP-1 był pierwszym sztucznym reaktorem jądrowym. Warto jednak wiedzieć, że reaktory jądrowe istniały już wcześniej — naturalne.

Reaktor naturalny Oklo w Gabonie odkryto w 1972 roku. Przed 2 miliardami lat, gdy stężenie U-235 w naturalnym uranie wynosiło ok. 3% (zamiast obecnych 0,72%) i gdy istniały odpowiednie złoża uranowe nasycone wodą gruntową (moderator), zachodziły w nich spontaniczne reakcje łańcuchowe. Reaktory Oklo pracowały przez setki tysięcy lat z mocą kilku kilowatów, po czym wygasły na skutek wyczerpania U-235 i zmian hydrologicznych. To kluczowe odkrycie, bo potwierdziło ono bezpieczeństwo naturalne kosmicznych cykli — reaktory działają, a produkty rozszczepienia (w tym odpady) pozostają hermetycznie zamknięte w skale przez miliardy lat.

Ale CP-1 był pierwszym reaktorem zbudowanym przez człowieka i pierwszym sterowanym. Po nim nastąpiła seria reaktorów eksperymentalnych, badawczych i produkcyjnych na całym świecie:

• ZEEP (Zero Energy Experimental Pile) w Kanadzie — 5 września 1945
• GLEEP (Graphite Low Energy Experimental Pile) w Harwell, Wielka Brytania — 15 sierpnia 1947
• F-1 (ZSRR, reaktor Kurczatowa) — 25 grudnia 1946

Radzieckie F-1 uruchomił Igor Kurczatow — 4 lata po CP-1. Było to pierwsze potwierdzenie, że program sowiecki jest zdolny do samodzielnego zbudowania reaktora. Oznaczało też, że droga do radzieckiej bomby plutonowej stała się otwarta — niezależnie od danych wywiadowczych z szpiegostwa atomowego.

Fermi i kwestia moralna

Enrico Fermi był człowiekiem o złożonym stosunku do moralności broni jądrowej. W przeciwieństwie do Oppenheimera (który publicznie wyraził żal i sprzeciwiał się bombie wodorowej) czy Szilarda (który aktywnie sprzeciwiał się użyciu bomb na Japonię), Fermi nie angażował się publicznie w debaty etyczne.

Jego podejście było bliższe czystemu profesjonalizmowi naukowca: "budowanie bomby jest interesującym problemem fizycznym". Wypowiadał się o bombie w kategoriach technicznej fascynacji, nie moralnej. Może to wynikało z jego włoskiego bagażu kulturowego (inaczej niż u wielu Europejskich Żydów emigrantów, jego motywacja do opuszczenia Włoch była osobista — żona Żydówka — a nie ideologiczna), może z niechęci do polityzowania nauki.

Po Trinity, gdy inni fizycy dyskutowali o etyce użycia bomb na Japonię, Fermi pozostał w dużej mierze cichy. Gdy Szilárd zbierał podpisy pod petycją do Trumana o niedokonywanie ataku na miasta bez demonstracji, Fermi odmówił podpisania. Nie wyraził też publicznie radości ani przerażenia, gdy ogłoszono Hiroszimę.

Leo Szilárd, który zaprojektował bombę łańcuchową i zainicjował List Einsteina do Roosevelta, był po wojnie jednym z najaktywniejszych opponentów wyścigu zbrojeń. Oto uderzający kontrast osobowości, jakie spotkały się w projekt: idealiści-aktywiści (Szilárd, Franck) i pragmatycy naukowi (Fermi, Kistiakowsky).

Historia CP-1 nie jest historią tylko sukcesu technologicznego. Jest też historią ludzi, którzy pierwsi uruchomili maszynę zdolną do produkcji nowego pierwiastka — plutonu — który miał zmienić geopolitykę XX i XXI wieku. I którzy nie zawsze wiedzieli, co z tym zrobić.

Jak działał system kontroli — technikalia prętów kadmowych

Warto nieco głębiej wyjaśnić mechanizm kontrolny CP-1, bo ilustruje on fundamentalną zasadę, na której opierają się wszystkie reaktory jądrowe do dziś.

Kadm (Cd) ma wyjątkowo duży przekrój czynny na absorpcję neutronów termicznych: ok. 2 520 barnów dla neutronów o energii 0,025 eV. Dla porównania, uran-235 ma σ_f ≈ 580 barnów. Oznacza to, że jeden atom kadmu jest ok. 4 razy silniejszym pochłaniaczem neutronów termicznych niż atom U-235 jest „generatorem" przez rozszczepienie. Drut kadmowy o przekroju zaledwie 1 cm² pochłania tysiące neutronów na sekundę.

W CP-1 pręty kadmowe pełniły dwie funkcje:

1. Regulacja reaktywności: stopniowe wsuwanie/wyciąganie zmieniało k_eff płynnie. To tzw. regulatory rods.
2. Pręt bezpieczeństwa (SCRAM rod): pręt podłączony do liny, który mógł być błyskawicznie wsunięty w razie problemów. Skrót SCRAM pochodzi od legendy o "Safety Control Rod Axe Man" — człowieku, który miał siekierą przeciąć linę trzymającą pręt w górze, gdyby automatyczne systemy zawiodły. Ta legenda jest prawdopodobnie apokryfem, ale skrót SCRAM wszedł do języka reaktorowej fizyki na stałe.

Prędkość odpowiedzi pręta bezpieczeństwa decyduje o bezpieczeństwie: musi wpaść grawitacyjnie zanim k_eff wzrośnie do wartości, przy której ciepło nie może być odprowadzone. Przy CP-1 ten problem był marginalny — moc była poniżej 1 kW i temperatura grafitu rosła wolno. W nowoczesnych reaktorach energetycznych czas wpadnięcia prętów to frakcja sekundy.

Prócz kadmowych prętów, Fermi stosował w CP-1 pewien zabawny, ale ilustratywny element bezpieczeństwa: kilka osób stało przy kadmowych wiadrach z roztworem w gotowości do wlania go na stos ręcznie. Wyobrażenie sobie inżyniera z wiadrem roztworu kadmowego gotowego do "unieszkodliwienia" reaktora jądrowego brzmi anegdotycznie — i świadczy o tym, jak radykalnie różniła się ówczesna kultura od współczesnych norm bezpieczeństwa.

Rola neutronów opóźnionych w sterowności CP-1

Jednym z kluczowych odkryć wczesnej reaktorowej fizyki, które CP-1 potwierdził empirycznie, była rola neutronów opóźnionych dla możliwości sterowania reaktorem.

Jak wspomniano we wcześniejszym artykule o Demon Core, neutrony emitowane przy rozszczepieniu dzielą się na:

• Neutrony natychmiastowe (prompt neutrons): ~99,35%, emitowane <10^{-14} s po rozszczepieniu;
• Neutrony opóźnione (delayed neutrons): ~0,65% dla U-235, emitowane od dziesiątek milisekund do kilku minut przez produkty rozszczepienia.

Gdyby nie neutrony opóźnione, czas generacji neutronów w reaktorze byłby rzędu nanosekund — mechaniczne pręty kontrolne nie nadążałyby za zmianami reaktywności. Reaktor byłby niekontrolowalny przez żadne mechaniczne urządzenie — zbyt szybkie wahania.

Neutrony opóźnione zmieniają efektywny czas generacji neutronów z nanosekund (~10^{-5} s dla neutronów natychmiastowych) do ~0,1 s — tysiąckrotnie dłużej. Przy k_eff poniżej progu prompt critical (czyli kiedy dopiero opóźnione neutrony zapewniają krytyczność), cała dynamika reaktora jest wystarczająco wolna, by mechaniczne pręty mogły reagować.

Fermi doskonale rozumiał tę fizykę z obliczeń, ale CP-1 potwierdziło ją eksperymentalnie: reaktor był sterowny, odpowiadał na ruchy prętów w sposób przewidywalny i bez żadnych problemów ze stabilnością. To dało zielone światło dla budowy znacznie większych reaktorów o wyższej mocy.

Wpływ CP-1 na późniejszy projekt reaktorów energetycznych

CP-1 był reaktorem badawczym, nie energetycznym — ale lekcje wyniesione z tego eksperymentu kształtowały projektowanie reaktorów przez dekady.

Moderator grafitowy: sukces CP-1 utwierdził pozycję grafitu jako taniego i skutecznego moderatora dla reaktorów na naturalnym uranie. Reaktory grafitowo-uranowe stały się standardem w wielu krajach — w tym w ZSRR (reaktory RBMK) i Wielkiej Brytanii (reaktory Magnox i AGR). Grafitowe chłodzone reaktory produkcyjne Hanford były bezpośrednimi potomkami CP-1. Dopiero wypadek w Czarnobylu (1986), w reaktorze RBMK, ujawnił pewne cechy grafitowego moderatora, które w połączeniu z błędami operacyjnymi mogły prowadzić do niestabilności.

Zasada oddzielenia funkcji: CP-1 był zbudowany bez chłodzenia i bez osłon biologicznych. Każdy następny reaktor miał jedną lub obie. To ilustruje, jak w inżynierii reaktorów iteracyjnie dodawano zabezpieczenia i systemy wspomagające, z każdym kolejnym pokoleniem reaktorów.

Kultura ALARA (As Low As Reasonably Achievable): praca w pobliżu CP-1 bez dozymetrów personalnych i bez osłon była normą w 1942. Doświadczenia tego i kolejnych eksperymentów — w tym wypadków z Demon Core — wpłynęły na tworzenie formalizowanej kultury bezpieczeństwa radiologicznego, która kulminowała w filozofii ALARA, kodowanej przez IAEA i krajowe regulacje od lat 60..

Dziś CP-1 ma też wartość symboliczną: jako historyczny „punkt zero" komercyjnej i militarnej energii jądrowej. To, co robi teraz elektrownia jądrowa, jest fizycznie tym samym, co robił stos Fermiego pod boiskiem Chicago — różnica tkwi w skali, bezpieczeństwie i technologicznym opracowaniu.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• k_eff — pokazuje, jak geometria, moderator i straty neutronów wpływają na krytyczność układu.
• Hodowla plutonu — przelicza przemianę materiału płodnego w pluton i sens reaktorów powielających.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu uproszczonego modelu reaktora grafitowo-uranowego pracującego na neutronach termicznych. W wariancie podstawowym należy:

1. przyjąć moderator grafitowy i paliwo z uranu naturalnego,
2. oszacować jakościowo rolę spowalniania neutronów i strat na absorpcję,
3. porównać wariant z czystym grafitem i grafitem zanieczyszczonym borem,
4. sprawdzić, jak zmiana tych parametrów wpływa na osiągnięcie k_{eff} \ge 1,
5. wyjaśnić, dlaczego sukces CP-1 zależał równie mocno od czystości materiałów, jak od samej koncepcji Fermiego.

Celem ćwiczenia jest pokazanie, że pierwszy reaktor był w istocie eksperymentem nad bilansem neutronów, a nie urządzeniem energetycznym w nowoczesnym sensie.

Drugie ćwiczenie powinno dotyczyć sterowania reaktywnością. Należy:

1. przyjąć uproszczony model prętów kadmowych jako silnych absorberów neutronów,
2. przeanalizować wpływ częściowego i pełnego wsunięcia prętów na k_{eff},
3. zestawić to z pracą układu blisko krytyczności,
4. odnieść wynik do bardzo niskiej mocy początkowej CP-1,
5. wyjaśnić, dlaczego w 1942 roku nawet tak prymitywne środki bezpieczeństwa były wystarczające do celu eksperymentu.

To ćwiczenie ma pokazać, że kontrola pierwszego reaktora była prosta sprzętowo, ale oparta na bardzo trafnym rozumieniu fizyki neutronów.

Najlepiej czytać ten tekst razem z reakcją łańcuchową i współczynnikiem mnożenia k, termiczną dyfuzją neutronów oraz Hanford Site i produkcją plutonu. Wtedy CP-1 przestaje być tylko historyczną „pierwszą kupą grafitu”, a staje się punktem przejścia od czystej fizyki neutronów do przemysłowej hodowli plutonu.
