Soczewki wybuchowe - Baratol i Kompozyt B

Streszczenie

Najtrudniejszym problemem pierwszej bomby plutonowej nie było samo uzyskanie silnego wybuchu chemicznego, lecz nadanie mu właściwego kształtu. Potrzebna była fala uderzeniowa, która zamiast rozbiegać się na zewnątrz albo uderzać w rdzeń nierówno, zamieni się w możliwie gładką falę zbieżną ściskającą cały układ do środka. Temu służyły soczewki wybuchowe: bloki materiałów wybuchowych o różnej prędkości detonacji, które kształtowały czoło fali tak, jak soczewka optyczna kształtuje bieg światła.^1,2

W Fat Manie każda soczewka łączyła szybki Composition B z wolniejszym baratolem. Odpowiednio ukształtowany wkład z wolnego materiału opóźniał środkową część fali, dzięki czemu całość po przejściu przez blok stawała się falą zbieżną. Bez takiej kontroli geometrii implozja plutonowego rdzenia byłaby zbyt asymetryczna, aby dać przewidywalny wynik.^1,3

Rozszerzenie tematu

Najprostszy obraz soczewki wybuchowej jest następujący: różne materiały wybuchowe przewodzą detonację z różną prędkością, więc odpowiednio zestawione mogą przyspieszać jedne fragmenty czoła fali i opóźniać inne. W konstrukcji implozyjnej potrzebna była przemiana lokalnych, rozbieżnych fal wywołanych przez wiele detonatorów w jedną falę dośrodkową. To właśnie realizowały soczewki w Fat Manie.^1,2

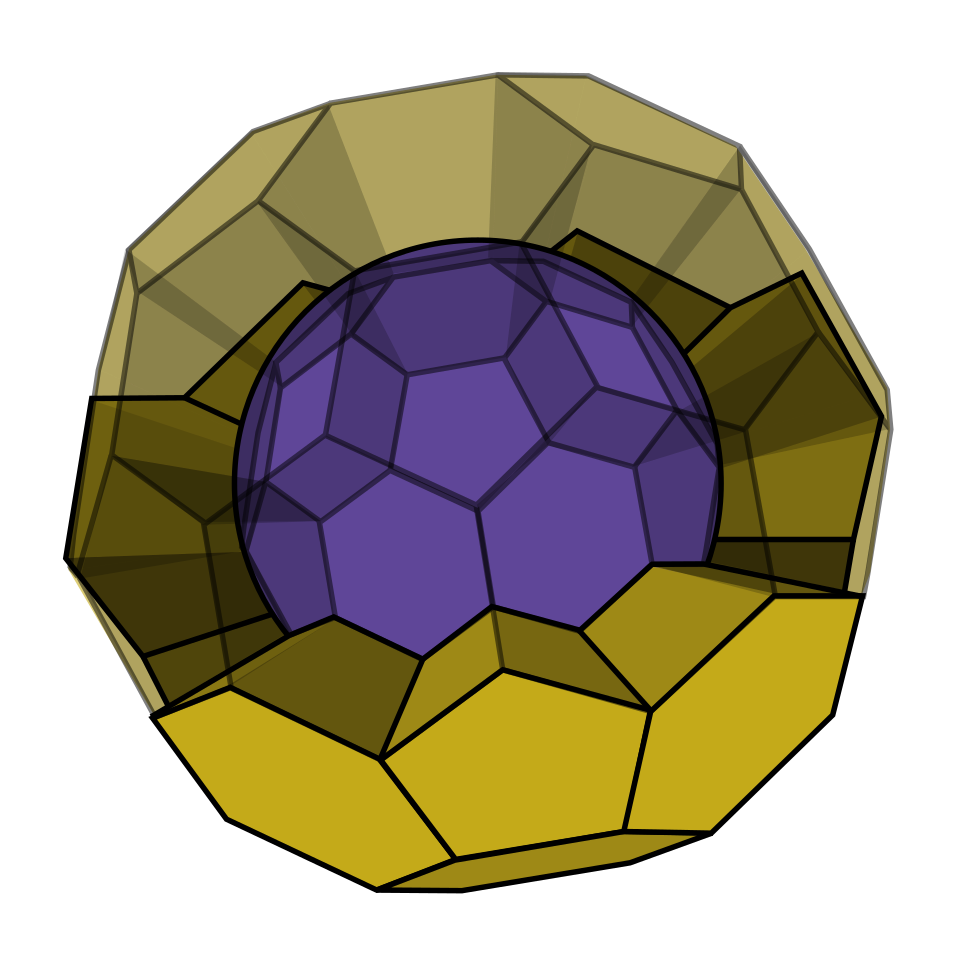

W praktyce cały zespół implozyjny składał się z 32 bloków ułożonych jak panele piłki nożnej: 20 sześciokątnych i 12 pięciokątnych. Były one zgrupowane w sferyczną powłokę o średnicy 54,25 cala (137,8 cm). Każdy blok soczewki miał około 9 cali (22,9 cm) grubości i zawierał dwa zasadnicze składniki: bryłę szybkiego materiału wybuchowego oraz paraboliczny wkład z materiału wolniejszego, osadzony po wewnętrznej stronie bloku.¹

Szybkim materiałem był Composition B, czyli odlewalna mieszanina RDX, TNT i niewielkiej ilości wosku jako lepiszcza. W źródłach pojawiają się dwie bliskie sobie wersje składu: 60/39/1 i 63/36/1, zależnie od opisu i wariantu mieszanki. Istotne było nie tyle rozróżnienie między tymi liczbami, ile fakt, że RDX dawał wysoką prędkość detonacji, a TNT umożliwiał odlewanie elementów o złożonym kształcie. Typowa prędkość detonacji Composition B wynosiła około 7920 m/s przy gęstości odlewu około 1,72 g/cm³. To dobry przykład, że w praktyce liczy się nie sama prędkość detonacji i brizancja, ale też technologia wykonania gotowego bloku.^2,3

Wolnym materiałem był baratol, mieszanina azotanu baru, TNT i niewielkiej ilości wosku. Jego kluczową cechą była bardzo niska prędkość detonacji jak na materiał wybuchowy, około 4870 m/s, przy jednocześnie dużej gęstości rzędu 2,55 g/cm³. Ta kombinacja okazała się bardzo użyteczna dla soczewek, bo zapewniała duży kontrast względem Composition B i pozwalała mocno zakrzywiać czoło fali na relatywnie krótkiej drodze. Od strony materiałoznawczej baratol i Composition B dobrze czyta się razem z artykułem o TNT jako materiale odlewanym.^2,3

Z punktu widzenia hydrodynamiki najważniejsze było to, że fala przechodząca przez soczewkę nie zachowuje się jak sztywna powierzchnia. Jeśli środkowa część czoła zostanie spowolniona przez baratol, a brzegi szybciej przejdą przez Composition B, można przekształcić początkowo wypukłą falę rozbieżną w falę zbieżną o żądanym kształcie. Idea przypomina refrakcję w optyce, ale tutaj chodzi o propagację detonacji i późniejszego szoku w ośrodkach o różnych parametrach, a nie o promienie świetlne w szkle.^2,4

To właśnie dlatego soczewki wybuchowe były dużo trudniejsze niż sam dobór dwóch materiałów. Trzeba było jeszcze znaleźć właściwy profil geometryczny wkładki z wolnego materiału, dobrać grubości, uwzględnić przejścia na granicach bloków i zapanować nad tolerancjami wykonania. Źródła angielskie podkreślają, że podczas Projektu Manhattan nie istniała pełna teoria projektowania soczewek, która pozwalałaby wyliczyć wszystko od razu. Duża część rozwoju przebiegała metodą prób, testów 2D i 3D oraz bardzo rozbudowanej diagnostyki szoków. To właśnie z takich doświadczeń wyrasta późniejsze znaczenie one-point safety, bo lokalny błąd detonacji trzeba rozumieć nie tylko jako problem pojedynczego punktu zapłonu, ale jako źródło zaburzeń całej geometrii implozji.^4,5

Dokładność wykonania miała zasadnicze znaczenie. Elementy musiały być dopasowane z precyzją około 1/32 cala (0,8 mm), przy czym jeszcze ważniejsze od ciasnego spasowania było prawidłowe ustawienie powierzchni soczewki. Nawet niewielkie szczeliny powietrzne albo odchyłki kształtu mogły wywołać lokalne zaburzenia fali. W układzie implozyjnym takie zaburzenie nie zostaje na obrzeżu, lecz biegnie do środka i może później zniszczyć symetrię kompresji pitu.¹

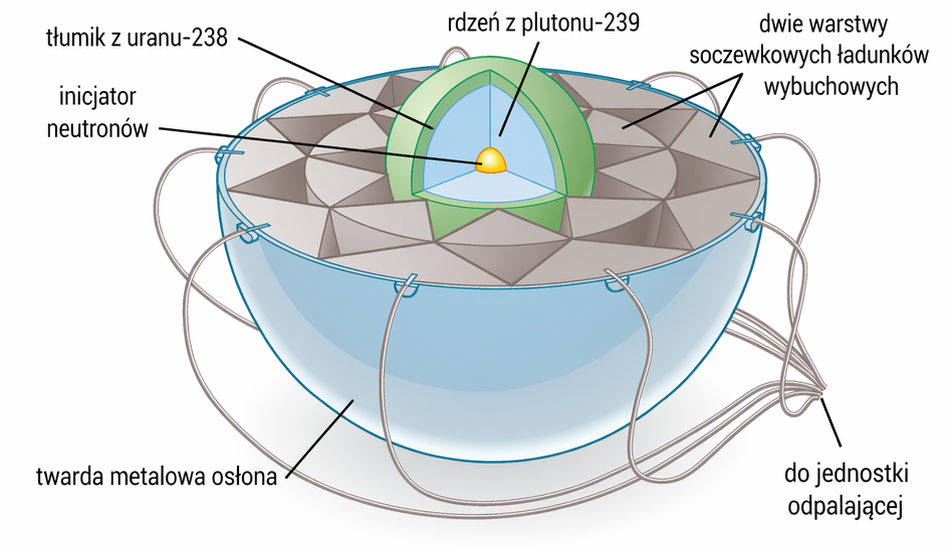

Tu pojawia się powód, dla którego soczewki wybuchowe są nierozerwalnie związane z innymi podzespołami Fat Mana. Nawet idealnie zaprojektowana soczewka nie zadziała poprawnie, jeśli nie zostanie zainicjowana z odpowiednią dokładnością czasową przez detonatory EBW. Z kolei fala wyjściowa z soczewki musi jeszcze przejść przez pusher, tamper i dopiero wtedy ścisnąć rdzeń. Soczewka nie jest więc samodzielnym „trikiem”, ale pierwszym elementem łańcucha, który musi pozostać uporządkowany aż do centrum bomby.^1,4

Warto też zauważyć, że wybór baratolu miał później swoje ograniczenia. Zawarty w nim bar jest pierwiastkiem o stosunkowo wysokiej liczbie atomowej, co czyni taki materiał mniej korzystnym w roli warstwy otaczającej primary, jeśli zależy nam na szybkim wypuszczeniu promieniowania rentgenowskiego do implozji radiacyjnej. Z tego powodu w późniejszych, lżejszych i bardziej „promieniotwórczo przezroczystych” primary rozwijano także inne rozwiązania materiałowe, takie jak boracitol, a szersza chemia takich mieszanin prowadzi już w stronę małowrażliwych zamienników TNT.²

Historycznie soczewki wybuchowe były jednym z największych technologicznych ryzyk programu implozyjnego. W 1944 i na początku 1945 nie było jeszcze pewności, że uda się je wykonać na odpowiednim poziomie jakości. Dopiero seria testów płaskich, cylindrycznych i pełnoskalowych pokazała, że zbieżna fala może być dostatecznie dobra, by uzasadnić dalsze inwestowanie w konstrukcję plutonową. Bez tego Manhattan Project prawdopodobnie pozostałby przy znacznie prostszym, ale mniej perspektywicznym rozwiązaniu działowym.^4,5

Najkrótsze podsumowanie wygląda więc tak: soczewki wybuchowe były urządzeniem do kształtowania geometrii detonacji, nie zaś tylko źródłem energii. Composition B dawał szybkie przewodzenie fali, baratol jej kontrolowane opóźnienie, a odpowiedni profil wkładki zamieniał układ wielu lokalnych wybuchów w jedną falę dośrodkową. To właśnie ta kontrola kształtu, a nie sama ilość materiału wybuchowego, umożliwiła skuteczną implozję rdzenia plutonowego.^1,2,3

Historia i chemia Composition B

Composition B — znany też pod nazwami Hexotol i Hexolite — jest materiałem wybuchowym opracowanym i stosowanym masowo w czasie II Wojny Światowej. Jego kluczowym składnikiem jest RDX (Research Department eXplosive, zwany też Hexogenom lub cyklotrimetylenontriaminatrinitroaminą), zmieszany z odlewanym TNT i śladem parafiny.

Historia RDX jest starsza niż Projekt Manhattan. Substancja została po raz pierwszy zsyntezowana przez Sir Jamesa Pattersona w 1891 roku w Wielkiej Brytanii, choć militarne zastosowanie odkryli niemieccy chemicy kilka dekad później. W czasie II Wojny Światowej Wielka Brytania opracowała skuteczną metodę syntezy na skalę przemysłową. Kluczowym transferem technologicznym była tzw. Tizard Mission (1940) — angielsko-amerykańska wymiana tajemnic technicznych, która dostarczyła Stanom Zjednoczonym m.in. procesy produkcji RDX.

Chemik Werner Bachmann z Uniwersytetu Michigan opracował w latach 1940–1941 zmodyfikowany proces syntezy, który radykalnie obniżył zużycie kwasu azotowego i umożliwił masową produkcję. Do roku 1945 fabryki w USA produkowały dziesiątki tysięcy ton RDX miesięcznie — używanego nie tylko w bombach jądrowych, ale w większości zaawansowanych pocisków wojennych, od granatów po bomby lotnicze.

Dlaczego Composition B, a nie czysty RDX? Głównym powodem są właściwości technologiczne. Czysty RDX jest trudny do odlewania — ma wysoką temperaturę topnienia i tendencję do krystalizacji z pęcherzykami. Mieszanina z TNT (który topi się już w 80°C i jest świetną matrycą odlewniczą) tworzy jednorodne odlewy o dobrej gęstości. Parafina (1%) działa jako środek zmniejszający wrażliwość na uderzenia (flegmatyzator), zmniejszając ryzyko przypadkowej detonacji podczas obróbki. Gotowy Comp B przy proporcjach 60/39/1 (RDX/TNT/parafina) ma gęstość odlewu ok. 1,65–1,72 g/cm³ i prędkość detonacji ok. 7920–8050 m/s zależnie od wariantu. Jest przy tym stosunkowo łatwy w obróbce mechanicznej — można go toczyć, frezować i szlifować po stwardnieniu, co było kluczowe dla precyzyjnych bloków soczewek.⁶

Niezwykłą własnością Comp B z punktu widzenia soczewek jest jego stabilna i wysoka prędkość detonacji — znacznie wyższa niż TNT, ale nieco niższa niż czystego RDX. To daje elastyczność w projektowaniu: szybki materiał wybuchowy „ciągnie" falę do przodu, a wolny (baratol) ją hamuje. Kontrast prędkości — 7920 vs 4870 m/s, stosunek ok. 1,63 — jest wystarczający, by w grubości kilku centymetrów barytolu uzyskać kilkanaście mikrosekund opóźnienia.

Historia i chemia baratolu

Baratol jest specyficzną mieszaniną materiału wybuchowego z gęstym nieorganicznym wypełniaczem. Typowy skład to ok. 76% wag. azotanu baru (Ba(NO₃)₂) i 24% TNT, z śladem materiałów pomocniczych: ok. 0,1% nitrocelulozy (jako regulator lepkości) i 0,05–0,1% kwasu dekylegallophenowego (jako środek zapobiegający pękaniu odlewów podczas chłodzenia).

Kluczową rolą azotanu baru jest pełnienie funkcji wypełniacza spowalniającego detonację. Azotan baru sam w sobie nie jest materiałem wybuchowym — jest utleniaczem, ale o stosunkowo powolnym działaniu. Gdy fala detonacji przebiega przez baratol, TNT ulega przemianie wybuchowej, ale energia musi być rozłożona na większą masę (bo gęstość baratolu wynosi ok. 2,55–2,62 g/cm³, czyli ok. 50% wyższa niż Comp B). Efekt jest dwojaki: wolniejsze tempo propagacji czoła detonacji i wyższe ciśnienie w stanie stacjonarnym (wynikające z dużej gęstości). Prędkość detonacji baratolu to ok. 4870–4900 m/s — wielokrotnie niższa niż Comp B.

Opracowanie baratolu w czasie Projektu Manhattan jest związane z Laboratorium Badań Materiałów Wybuchowych w Bruceton (Pittsburgh) i osobą dr. Duncana MacDougalla. Kistiakowsky, wówczas dyrektor działu badań wybuchowych NDRC (National Defense Research Committee), zlecił Bruceton Lab opracowanie wolnego, odlewalnego materiału, który da się precyzyjnie obrobić i będzie stabilnie propagować falę detonacji z niską prędkością. Baratol spełnił te wymagania.

Technologia odlewania baratolu była równie ważna jak jego skład. Azotan baru jest pierwiastkowo ciężki (bar ma Z=56, masę atomową 137) — drobny proszek azotan baru miesza się z roztopionym TNT w temperaturze ok. 85–90°C. Przed wylaniem do formy mieszanina jest odgazowywana pod próżnią, by usunąć pęcherzyki powietrza mogące osłabiać gęstość i jednorodność. Po schłodzeniu odlew jest mechanicznie obrabiany do precyzyjnych wymiarów. Cały proces jest zbliżony do odlewania TNT, ale wymaga staranniejszego zarządzania termicznego ze względu na kruchość ochłodzonego baratolu.^6,7

George Kistiakowsky i X Division Los Alamos

Osoba odpowiedzialna za opracowanie soczewek wybuchowych dla Fat Mana to George Kistiakowsky (1900–1982) — ukraińsko-amerykański chemik fizyczny, który stał się kluczową postacią Projektu Manhattan.

Kistiakowsky urodził się w Kijowie, walczył w wojnie domowej po stronie Białej Armii, uciekł z Rosji do Niemiec w 1921 roku i obronił doktorat z chemii na Uniwersytecie Berlińskim w 1925. Wyemigrował do USA, gdzie prowadził badania nad termodynamiką i kinetyką chemiczną. W 1940 roku został dyrektorem Działu Materiałów Wybuchowych Komitetu Badań Obrony Narodowej (NDRC) — kluczowego ośrodka militarnych badań wybuchowych USA.

Do Los Alamos trafił w końcu stycznia 1944, przejmując stanowisko szefa X Division (Explosive Division) od Setha Neddermeyer'a. W spring 1945 roku kierował już ponad 600 specjalistami — to największy dział techniczny całego Projektu Manhattan. Zadanie było wyjątkowe: zbudować coś, co nigdy wcześniej nie istniało — serię 32 identycznych, precyzyjnych bloków wybuchowych zdolnych do przekształcenia chaosu 32 lokalnych wybuchów w jedną sferyczną falę zbieżną.

Problem był fundamentalnie fizyczny. Żadna teoria nie przewidywała dokładnie, jak zachowuje się trójwymiarowe czoło detonacji przechodzące przez granicę Comp B/baratol. Kistiakowsky rozwiązał to empirycznie: seria testów fotograficznych (z użyciem promieniowania rentgenowskiego do śledzenia fal), testów impulsowych i RaLa experiments (radiolantan, izotop La-140 o silnym promieniowaniu gamma, używany jako wskaźnik symetrii implozji) pozwoliła iteracyjnie poprawiać kształt wkładki barytolowej, aż symetria osiągnęła wymagany poziom.

Kistiakowsky był też tym, który zaproponował zmianę konfiguracji geometrycznej z 36 soczewek na 32 — zgodnie z geometrią dwudziestościanu (icosahedron): 20 sześciokątów i 12 pięciokątów, jak na piłce nożnej. Ta symetria zapewniała najlepszy możliwy rozkład wyzwoleń w przestrzeni sferycznej, minimalizując strefy, w których fale z sąsiednich soczewek nakładają się pod niekorzystnym kątem. Decyzja była inżynieryjno-matematyczna, a jej trafność potwierdziła próba Trinity w lipcu 1945.⁷

Eksperymenty RaLa — jak mierzono symetrię implozji

Kluczowym pytaniem podczas opracowywania soczewek była symetria powstającej fali zbieżnej. Nie wystarczyło wiedzieć, że fala „jest mniej więcej okrągła" — potrzebna była ilościowa miara odchyleń kształtu fali od idealnej sfery. Problem diagnostyczny był poważny: nie można obserwować wewnętrznej fali detonacyjnej w czasie wybuchu, bo blok wybuchowy sam siebie niszczy.

Rozwiązaniem były eksperymenty RaLa (Radiolantan), opracowane w Los Alamos około 1944 roku przez Roberta Serber. Pomysł był następujący: w centrum implodującego układu (zamiast rdzenia plutonowego) umieszczano ampułkę z lantanem-140 (La-140), silnym emiterem promieniowania gamma. Gdy fala uderzeniowa zbliżała się do centrum, ściskała powietrze i materiał wokół ampułki. Ponieważ gęsty materiał pochłania promieniowanie gamma, zewnętrzne detektory mierzyły, jak zmieniała się intensywność promieniowania w funkcji czasu.

Jeśli implozja jest idealnymi sferyczna, intensywność promieniowania maleje symetrycznie: każdy detektor — niezależnie od kierunku — rejestruje takie samo tempo zanikania. Jeśli implozja jest asymetryczna, różne detektory widzą różne czasy zanikania — bo materiał ściskający dochodzi do centrum w różnych momentach z różnych kierunków.

Eksperymenty RaLa były kluczowe w roku 1944–1945. Przeprowadzono kilkanaście serii testów, z których każda dawała informację zwrotną o aktualnym kształcie soczewek i pozwalała Kistiakowskiemu i jego zespołowi iteracyjnie poprawiać profil wkładki barytolowej. Bez RaLa nie byłoby obiektywnego kryterium „dobra soczewka / zła soczewka" — i bez tego projektu Fat Man mógłby być wdrożony bez pewności co do symetrii implozji.

Warto podkreślić, że eksperymenty RaLa były zarówno osiągnięciem technologicznym, jak i niebezpieczną operacją. La-140 ma czas połowicznego rozpadu 40,3 godziny i wysyła gamma o energii do 1,6 MeV. Transport radioaktywnego źródła do miejsca testu, montaż w centrum bloku wybuchowego i przeprowadzenie kontrolowanego wybuchu wymagały szczegółowych procedur bezpieczeństwa radiologicznego — praktycznie nieistniejących w tamtej epoce. Los Alamos opracowało ad hoc procedury, które stały się podstawą późniejszej radiologicznej ochrony pracy w zakładach jądrowych. Oprócz La-140 testowano też inne znaczniki radioaktywne, ostatecznie wybierając lantan ze względu na korzystną kombinację czasu połowicznego rozpadu, energii gamma i łatwości pozyskania z reaktorowych źródeł. Seria RaLa przeprowadzona w 1944–1945 obejmowała ponad 60 testów, co uczyniło ją jedną z największych serii radiologicznych Projektu Manhattan.^4,5

Fizyka granicy detonacyjnej — co dzieje się na styku Comp B i barytolu

Na granicy pomiędzy Composition B a baratolem zachodzą zjawiska nietrywialnie różne od prostego „spowolnienia". Fala detonacyjna przechodzi przez granicę materiale z różnymi impedancjami akustycznymi.

Impedancja akustyczna materiału wybuchowego w stanie detonacji jest proporcjonalna do iloczynu gęstości i prędkości fali Z = ρ × D. Dla Comp B: Z ≈ 1,72 × 7920 ≈ 13600 kg/(m²s). Dla baratolu: Z ≈ 2,55 × 4870 ≈ 12400 kg/(m²s). Impedancje są stosunkowo zbliżone, co oznacza, że na granicy nie dochodzi do silnego odbicia fali — większość energii przenika dalej. To było ważne z inżynieryjnego punktu widzenia: projektanci nie chcieli, żeby granica powodowała wtórne odbicia zakłócające geometrię.

Niemniej, na granicy materiałów dochodzi do zjawiska oblique shock interaction (ukośnego zderzenia szoków), gdy fale z sąsiednich soczewek nakładają się pod kątami. W narożnikach 32-blokowej sfery, gdzie stykają się trzy sąsiednie bloki, trzy fale detonacyjne spotykają się niemal jednocześnie. Interferencja tych fal mogła produkować lokalne wzmocnienia ciśnienia (Mach stems) lub osłabienia. Te efekty były jednym z głównych powodów, dla których projekt soczewek wymagał testowania, a nie tylko obliczenia — uproszczone modele jednorodnego ośrodka nie uwzględniały tych efektów krawędziowych.

Współcześnie, przy dostępności kodów hydrodynamicznych (hydrocode, np. CTH, ALEGRA) zdolnych do modelowania detonacji w geometriach wielomaterialnych, projekt soczewek jest rutynowym zadaniem obliczeniowym. W 1944–1945 roku takich narzędzi nie było — obliczenia maszynowe na IBM 601 były powolne i ograniczone do uproszczonych geometrii 2D. Pełne 3D modelowanie implozji 32-blokowej stało się możliwe dopiero w latach 90. XX wieku, wraz z programem ASC (Advanced Simulation and Computing).^2,4

Geometria piłki nożnej — dlaczego 32 bloki

Decyzja o 32 blokach wynikła z geometrycznych rozważań Kistiakowskiego i matematyków Los Alamos. Poszukiwano podziału sfery na możliwie równe wielokąty, które dobrze przylegają do siebie (brak szczelin), a jednocześnie mają regularny rozkład inicjacji.

Trzy kandydujące podziały sfery to:

• Dwudziestościan (icosahedron): 20 trójkątów — zbyt wiele małych bloków, trudne dopasowanie detonatorów.
• Dwunastościan (dodecahedron): 12 pięciokątów — za mało detonatorów dla symetrii.
• Ścięty dwudziestościan (truncated icosahedron): 20 sześciokątów + 12 pięciokątów = 32 ściany — idealna geometria.

Ścięty dwudziestościan jest tym samym solidem geometrycznym co standardowa piłka nożna (soccer ball / football). Ta geometria ma kilka korzystnych właściwości:

• Każda ściana graniczy tylko z ścianami innego typu (sześciokąt graniczy tylko z pięciokątami i vice versa), zapewniając regularny wzorzec styków.
• 32 ściany to wystarczająca liczba, by uśrednić zaburzenia lokalne, ale nie za dużo — przy większej liczbie bloków synchronizacja detonatorów staje się coraz trudniejsza.
• Symetria pełna (grupy rotacyjne icosahedron) gwarantuje, że żaden kierunek przestrzenny nie jest uprzywilejowany — implozja jest tak izotropowa jak geometryczny podział na to pozwala.

Ostatni punkt ma konsekwencje numeryczne. W kuli podzielonej na 32 panele ścięty dwudziestościan ma 60 punktów szczytowych (vertexes) i 90 krawędzi. W każdym punkcie szczytowym spotykają się 3 panele. W każdej krawędzi graniczą 2 panele. Błąd symetrii w implozji jest proporcjonalny do maksymalnej odległości między centrum każdego panelu a idealną sferą — i przy 32 panelach ta odchyłka jest stosunkowo mała. Przy 20 panelach byłaby 60% większa, co dawałoby gorszą symetrię dla tej samej tolerancji bloków.^1,4

Fizyka geometryczna — jak budować paraboliczny profil wkładki

Projektowanie kształtu wkładki barytolowej było najtrudniejszym problemem inżynieryjnym całego układu soczewek. Problem sprowadza się do następującego: mamy dwie prędkości propagacji fali — szybką (v_fast = 7920 m/s) i wolną (v_slow = 4870 m/s). Chcemy, żeby fala wychodząca z tyłu soczewki (od strony rdzenia) była idealnie sferyczna i dośrodkowa.

Analogia optyczna jest dokładna: w optyce sferyczna soczewka zmienia płaską falę świetlną w zbieżną, bo ośrodek optyczny jest gęstszy w środku niż na brzegach i spowalnia centralną część promieni, podczas gdy brzegi przechodzą szybciej. Tu działa odwrotna zasada: środek fali detonacyjnej musi być spowolniony przez baratol, a brzegi przyspieszają przez Comp B.

Matematyczny opis profilu wkładki barytolowej prowadzi do równania paraboloidalnego (paraboloida obrotowa). Niech r będzie odległością od osi symetrii soczewki. Grubość d(r) wkładki barytolowej w funkcji r musi być taka, żeby czas przejścia fali był wszędzie jednakowy:

t(r) = d(r)/v_slow + (L - d(r))/v_fast = const

gdzie L to całkowita grubość soczewki. Rozwiązując względem d(r):

d(r) = (L/v_fast - t_target) × v_slow × v_fast / (v_fast - v_slow)

Profil d(r) jest w przybliżeniu parabolą — stąd nazwa „paraboliczna wkładka". W praktyce dokładny profil wyznaczano numerycznie, bo efekty dyfrakcji i niestacjonarności detonacji modyfikowały profil względem prostego obliczenia analitycznego.^2,4

Dodatkowo kształt nie mógł być dokładnie parabolą, bo geometria sferyczna całego układu (32 bloków na kuli) wprowadzała korekcje krawędziowe. Na brzegu każdego bloku fala z sąsiedniego bloku nakładała się — efekty te musiały być uwzględnione w projekcie. Właśnie z tego powodu projekt soczewek dla Fat Mana nie polegał na prostym obliczeniu analitycznym, lecz wymagał setek testów i iteracji numerycznych.

Tolerancje produkcji i kastowanie pod próżnią

Wymogi dotyczące precyzji bloków soczewek były bezprecedensowe dla przemysłowego wytwarzania materiałów wybuchowych. Standardowa tolerancja dla wojskowych ładunków wybuchowych wynosiła typowo ±2–5 mm. Dla soczewek Fat Mana wymagano ±0,8 mm (±1/32 cala) — pięciokrotnie wyższe wymagania.

Osiągnięcie tej precyzji wymagało specjalnych technik:

Odlewanie próżniowe — zarówno Comp B jak i baratol musiały być odlewane przy obniżonym ciśnieniu (ok. 20–30 kPa), by usunąć pęcherzyki powietrza z odlewu. Pęcherz powietrzny o średnicy nawet 1 mm mógł lokalnie zmienić gęstość, a tym samym prędkość detonacji. Linia produkcyjna w Los Alamos obejmowała specjalne piece próżniowe i formy odlewnicze ze stali nierdzewnej.

Obróbka mechaniczna odlewów — po stwardnieniu bloki były toczone i frezowane na tokarkach. Chłodzony baratol jest kruchy (kruszący się jak gips), więc obróbka wymagała ostrych narzędzi i powolnych posuwów. Każdy blok był wymiarowany po obróbce miarkówką mikrometryczną. Odchyłki powyżej tolerancji powodowały odrzut i przetopienie.

Montaż z dopasowywaniem — bloki były dopasowywane ręcznie. Tam gdzie dwa sąsiadujące bloki stykały się krawędziami, szczelina powietrzna była wypełniana pastą plastyczną lub cienkimi warstwami lakierniczymi. Każda szczelina powietrzna grubości powyżej 0,5 mm powodowała odbicie lub zakłócenie fali na styku — co przekładało się na asymetrię implozji.

Kontrola jakości — każdy blok był sprawdzany radiograficznie (prześwietlenie rentgenowskie), by wykryć wewnętrzne niejednorodności. Tylko bloki o gęstości jednorodnej w granicach ±0,5% były dopuszczane do użycia. Ten standard kontroli jakości, nieznany wcześniej w przemyśle materiałów wybuchowych, stał się prototypem późniejszych metod QC stosowanych w przemyśle nuklearnym.^1,5

Sekwencja detonacji — synchronizacja 32 detonatorów

Precyzja soczewek byłaby bezużyteczna, gdyby detonatory inicjowały je w różnych momentach. Każdy blok soczewki miał dwa detonatory EBW (Exploding Bridgewire Detonator) dla redundancji. Do ich synchronicznego wyzwolenia służył X-Unit — specjalizowany układ elektroniczny kondensatorowo-iskrowy.

Wymaganie synchronizacji było ekstremalne: wszystkie 32 detonatory (64 w trybie redundantnym) musiały wystrzelić w oknie czasowym ±100 nanosekund. Przekroczenie tego okna powodowało, że fale detonacyjne z różnych bloków nie nakładały się symetrycznie — efekt analogiczny do soczewki z zamazanym jednym kwadrantem. Przy dysproporcji czasu ok. 100 ns i prędkości detonacji 7920 m/s różnica drogi przebytej przez falę wynosiła ok. 0,8 mm — dokładnie równa tolerancji fizycznej soczewek. Oznacza to, że cały łańcuch tolerancji — mechanicznych i elektrycznych — był ściśle powiązany.

X-Unit był opracowywany przez Sekcję Elektroniki Los Alamos (pod kierunkiem Lawrence'a Johnstona) równolegle z samymi soczewkami. Kondensatory były ładowane do ok. 2400 V, po czym zamykane iskrownikiem (spark gap switch) — wytwarzały krótki impuls prądowy wystarczający do natychmiastowego odparowania mostka EBW. Odparowany mostek generował plazmę, która inicjowała spłonkę detonatorową i dalej cały blok soczewki. Szczegóły mechanizmu EBW opisano w artykule o detonatorach z odparowującym przewodem.⁴

Soczewki a problem one-point safety

Układ 32 soczewek Fat Mana i Gadgeta nie spełniał żadnych kryteriów one-point safety w nowoczesnym rozumieniu. One-point safety definiuje się jako prawdopodobieństwo pełnego wybuchu jądrowego mniejsze niż 10⁻⁶ przy przypadkowym zapłonie jednego detonatora. W przypadku Fat Mana, przypadkowy zapłon jednego detonatora spowodowałby asymetryczną implozję — rdzeń zostałby ściśnięty z jednej strony i rozerwany przez asztetrię fali z drugiej. Nie prowadziłoby to do pełnego wybuchu jądrowego, ale mogłoby wywołać małą eksplozję chemiczną z rozproszeniem materiału radioaktywnego (tzw. dirty bomb accident) lub nawet subkrytyczną reakcję jądrową z emisją promieniowania.

Problem ten był dobrze rozumiany przez konstruktorów Fat Mana, ale w warunkach wojennych priorytety były inne: bomba miała działać, kiedy wszystkie 32 detonatory zostaną wyzwolone synchronicznie. Bezpieczeństwo w scenariuszach wypadkowych (single-point initiation) nie było wymogiem projektowym.

Ta sytuacja uległa zmianie w latach 50. i 60. XX wieku, gdy wojsko zaczęło rozmieszczać głowice na pokładach samolotów odrzutowych, a następnie w rakietach balistycznych. Ryzyko wypadku lotniczego z eksplodującą głowicą i niekontrolowanym rozproszeniem materiału rozszczepialnego stało się realnym problemem. Odpowiedzią były IHE (Insensitive High Explosives) i całkowite przeprojektowanie układów soczewek pod kątem one-point safety, co opisano szczegółowo w dedykowanym artykule.⁵

Zastosowania poza USA — baratol w sowieckich i indyjskich programach

Kombinacja Composition B i baratol jako materiałów soczewkowych była nie tylko wynalazkiem USA. Ze względu na stosunkowo prostą dostępność składników i możliwość odtworzenia technologii przez szpiegostwo przemysłowe, podobna para materiałów trafiła do programów innych krajów.

Joe-1 — pierwsza sowiecka bomba atomowa, zdetonowana 29 sierpnia 1949 roku — była precyzyjną kopią Fat Mana. Sowiecki szpieg Klaus Fuchs, działający w Los Alamos podczas Projektu Manhattan, przekazał Sowietom kluczowe dane dotyczące projektu, w tym prawdopodobnie skład i geometrię soczewek. Sowieccy inżynierowie pod kierunkiem Julija Charitona odtworzyli układ soczewkowy, używając odpowiedników Comp B i baratolu (sowieckiej nomenklatury: A-IX-2 jako odpowiednik kompozytu B i TNT z Ba(NO₃)₂ jako baratol). Niezależna weryfikacja miała nastąpić potem — ale pierwsze sowieckie urządzenie było wierną kopią, a nie niezależnym projektem.

India Smile — pierwsza indyjska próba jądrowa, przeprowadzona 18 maja 1974 w Pokhran (Rajasthan), używała podobnego układu soczewkowego z baratolem jako wolnym materiałem. Indie rozwinęły własny program rozbrojeniowy, ale opierały się na technologii opublikowanej po 1945 roku i dostępnej w literaturze naukowej. Program indyjski potwierdził, że technologia soczewek baratol/kompozyt B jest technicznie osiągalna dla państwa z odpowiednimi zasobami naukowymi, nawet bez dostępu do tajnych danych.^6,7

Nowoczesne alternatywy — PBX-9502, TATB i miniaturyzacja soczewek

Po Projekcie Manhattan technologia soczewek wybuchowych ewoluowała w kilku kierunkach.

Wrażliwość na wypadki — głównym problemem Comp B jest wysoka wrażliwość na przypadkowe inicjacje przez uderzenia, pożar czy odkształcenia mechaniczne. W pożarach samolotów F-4 i B-52 widziano przypadki detonacji Comp B bez udziału detonatorów. To skłoniło laboratorium Sandia i Los Alamos do szukania IHE (Insensitive High Explosive) jako zamienników.

TATB (1,3,5-triamino-2,4,6-trinitrobenzol) i mieszanina na jego bazie PBX-9502 zaczęły zastępować Comp B w głowicach od lat 70. XX wieku. TATB jest materiałem o bardzo niskiej wrażliwości na bodźce mechaniczne i termiczne, ale ma niższą prędkość detonacji (ok. 7720 m/s) i niższe ciśnienie detonacji. Geometrię soczewek musiała być przeprojektowana pod nowe parametry.

Boracitol — inny wolny materiał eksperymentalny: mieszanina TNT z borem i chromem. Prędkość detonacji ok. 4860 m/s — podobna do barytolu, ale inne charakterystyki chemiczne. Boracitol próbował zastąpić baratol tam, gdzie bar (Z=56) był niepożądany — np. w primary termojądrowym, gdzie gęstość materiałów otaczających rdzeń może wpływać na transfer promieniowania.

Soczewki dwupunktowe (two-point implosion) — radykalna ewolucja opisana w osobnym artykule. Zamiast 32 soczewek i 32 detonatorów, można zaprojektować układ z tylko dwoma punktami inicjacji. Warunkiem jest specjalna geometria bloku wybuchowego (nie sferyczna, lecz eliptyczna lub owalna), która automatycznie zamienia dwa punktowe fale w zbieżną falę dośrodkową. Swan Device (1956) był pierwszym operacyjnym urządzeniem tego typu, osiągając radykalną redukcję masy i złożoności. Zamiast 64 detonatorów potrzeba tylko 2–4, a układ staje się znacznie bardziej odporny na awarie i asymetrie.^3,5

Montaż Fat Mana na Tinian — ostatni sprawdzian soczewek

Gdy Kistiakowsky opuszczał Los Alamos latem 1945 roku z kompletnym zestawem soczewek dla Gadgetu (Trinity) i Fat Mana (Nagasaki), cały wysiłek X Division sprowadzał się do jednego pytania: czy 32 bloki — każdy odlany, obrabiany i kontrolowany przez kilkadziesiąt osób — zmontują się w gotowe urządzenie z zachowaniem zakładanej symetrii?

Gadget był testowany na wieży w pobliżu Albuquerque 16 lipca 1945 roku. Wybuch dał uzysk ok. 21 kiloton — tyle, ile przewidywały obliczenia. Symetria implozji, potwierdzona przez detektory i diagnostykę, była wystarczająca. Soczewki działały.

Trzy tygodnie później bomba Fat Man była montowana na wyspie Tinian przez specjalny zespół techniczny. Montaż w warunkach tropikalnych (wysoka temperatura i wilgotność) był komplikacją — bloki baratolu, wrażliwe na rozszerzalność cieplną, musiały być kilkakrotnie sprawdzane po przybyciu. Detonatory EBW były instalowane jako ostatnie, już po nałożeniu zewnętrznej obudowy bomby. 9 sierpnia 1945 roku Fat Man eksplodował nad Nagasaki z uzyskiem ok. 21 kiloton — prawie identycznym jak Gadget. Soczewki, po raz drugi, działały idealnie.

Ta powtarzalność była ważna. Pokazała, że soczewki nie były jednorazowym zjawiskiem laboratoryjnym — można je było odtworzyć w warunkach produkcyjnych, transportować przez Pacyfik i montować bez utraty precyzji. Właśnie ta powtarzalność przemysłowa — a nie sam wybuch Trinity — potwierdziła realność serialowej produkcji bomb implozyjnych i stała się podstawą arsenału lat 50.^1,5

Podsumowanie: soczewki jako inżynieryjny szczyt Projektu Manhattan

Soczewki wybuchowe Fat Mana pozostają jednym z największych osiągnięć inżynieryjnych Projektu Manhattan — nie ze względu na prostotę, lecz ze względu na trudność. Problem, który miały rozwiązać, wymagał jednoczesnego opanowania chemii materiałów wybuchowych, numerycznej hydrodynamiki, precyzyjnej metalurgii proszków i eksplozywów, elektroniki wysokiej częstotliwości i kontroli jakości przemysłowej. Co więcej, cały ten wysiłek musiał zakończyć się działającym produktem w ciągu zaledwie kilkunastu miesięcy — od koncepcji do gotowej bomby. Tego tempa przez całą historię techniki osiągnęło bardzo niewiele projektów inżynieryjnych o podobnej złożoności.

Każdy z tych obszarów był sam w sobie wyzwaniem. Razem tworzyły układ, w którym błąd w jednym ogniwie — zły skład mieszaniny, nieprawidłowy kształt wkładki, nierówna gęstość odlewu, zbyt wolny detonator — mógł zdyskwalifikować cały wysiłek. Kistiakowsky i jego 600-osobowy zespół dostarczyli rozwiązanie, które zadziałało za pierwszym razem w próbie Trinity i za drugim razem nad Nagasaki. To wynik niemal niemożliwy do osiągnięcia bez gruntownego rozumienia fizyki każdego elementu — i zarazem dowód, że w odpowiednich warunkach inżynierskie rozwiązania problemów fundamentalnych są osiągalne w historycznie krótkim czasie. Soczewki wybuchowe stały się też punktem wyjścia dla całej późniejszej dziedziny precyzyjnych układów detonacyjnych, używanych nie tylko w broni jądrowej, lecz również w badaniach naukowych, technice górniczej i inżynierii przemysłowej — wszędzie tam, gdzie potrzeba kształtowania pól ciśnień na bardzo krótkich skalach czasowych.^1,4,5

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Model 3D: soczewka implozyjna — pokazuje geometrię segmentu soczewki wybuchowej Baratol/Composition B.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu czasów przejścia fali przez warstwę Composition B i warstwę baratolu. W wariancie podstawowym należy:

1. przyjąć typowe prędkości detonacji obu materiałów,
2. porównać czas przejścia przez taką samą grubość szybkiego i wolnego komponentu,
3. oszacować, jak duże opóźnienie daje wkładka baratolu,
4. przełożyć to opóźnienie na zmianę krzywizny czoła fali,
5. wyjaśnić, dlaczego nawet niewielka różnica czasu może silnie wpłynąć na geometrię implozji.

Celem ćwiczenia jest pokazanie, że soczewka wybuchowa działa przez precyzyjną kontrolę czasu dojścia fali do kolejnych punktów powierzchni wewnętrznej.

Drugie ćwiczenie powinno dotyczyć tolerancji wykonania. Należy:

1. przyjąć odchyłkę położenia interfejsu rzędu 0,8 mm,
2. policzyć, jaki błąd czasu przejścia daje taka zmiana dla szybkiego i wolnego materiału,
3. odnieść ten wynik do wymagań symetrii całego układu,
4. powiązać go z potrzebą użycia detonatorów EBW,
5. wyjaśnić, dlaczego produkcja soczewek była równie trudna jak ich koncepcja fizyczna.

To ćwiczenie ma pokazać, że w bombie implozyjnej problemem nie jest tylko teoria fal, ale także rzemiosło przemysłowe na bardzo wysokim poziomie.
