Unieszkodliwianie odpadów promieniotwórczych: technologie zestalania, przechowalniki, HLW i składowiska geologiczne

Streszczenie

W debacie o atomie słowo „odpady” bywa używane tak, jakby chodziło o jeden wspólny materiał i jedno wspólne rozwiązanie. To uproszczenie zaciera najważniejszą rzecz: inaczej postępuje się z ciekłym ściekiem niskoaktywnym, inaczej ze sprasowanym filtrem, inaczej z wycofaną czujką dymu, a jeszcze inaczej z wypalonym paliwem i odpadami wysokoaktywnymi po przerobie chemicznym. Ten artykuł składa w jedną całość dwa poziomy problemu: polskie doświadczenie technologiczne ZUOP i Różana oraz szerszą perspektywę MAEA, obejmującą HLW, przechowalniki i składowiska geologiczne.^1,2

Najważniejszy wniosek jest prosty: nie istnieje jedna uniwersalna „technologia unieszkodliwiania odpadów promieniotwórczych”. Istnieje cały łańcuch operacji: redukcja objętości, oczyszczanie, zestalanie, pakowanie, przechowywanie, monitoring i dopiero na końcu składowanie w obiekcie odpowiadającym rzeczywistej klasie odpadu. Polski system dobrze pokazuje etap LLW/ILW i zużytych źródeł, a szersza perspektywa energetyczna uzupełnia to o HLW, wypalone paliwo, suche przechowalniki i geologiczną izolację liczona już nie w dekadach, lecz w tysiącach lat.^1,2

Rozszerzenie tematu

Na poziomie praktycznym najlepiej zacząć od pytania: co właściwie próbujemy osiągnąć? W gospodarka odpadowej nie chodzi o to, by „usunąć radioaktywność”, bo tej usunąć się nie da. Celem jest przekształcenie odpadu w taką postać fizyczną i chemiczną, aby przez potrzebny czas nie stwarzał niedopuszczalnego ryzyka dla ludzi i środowiska. Dla jednych strumieni oznacza to kilka miesięcy przechowywania do rozpadu, dla innych sprasowanie i zacementowanie, a dla jeszcze innych wieloletnie chłodzenie, suche przechowalniki i docelowo barierę geologiczną.^1,2

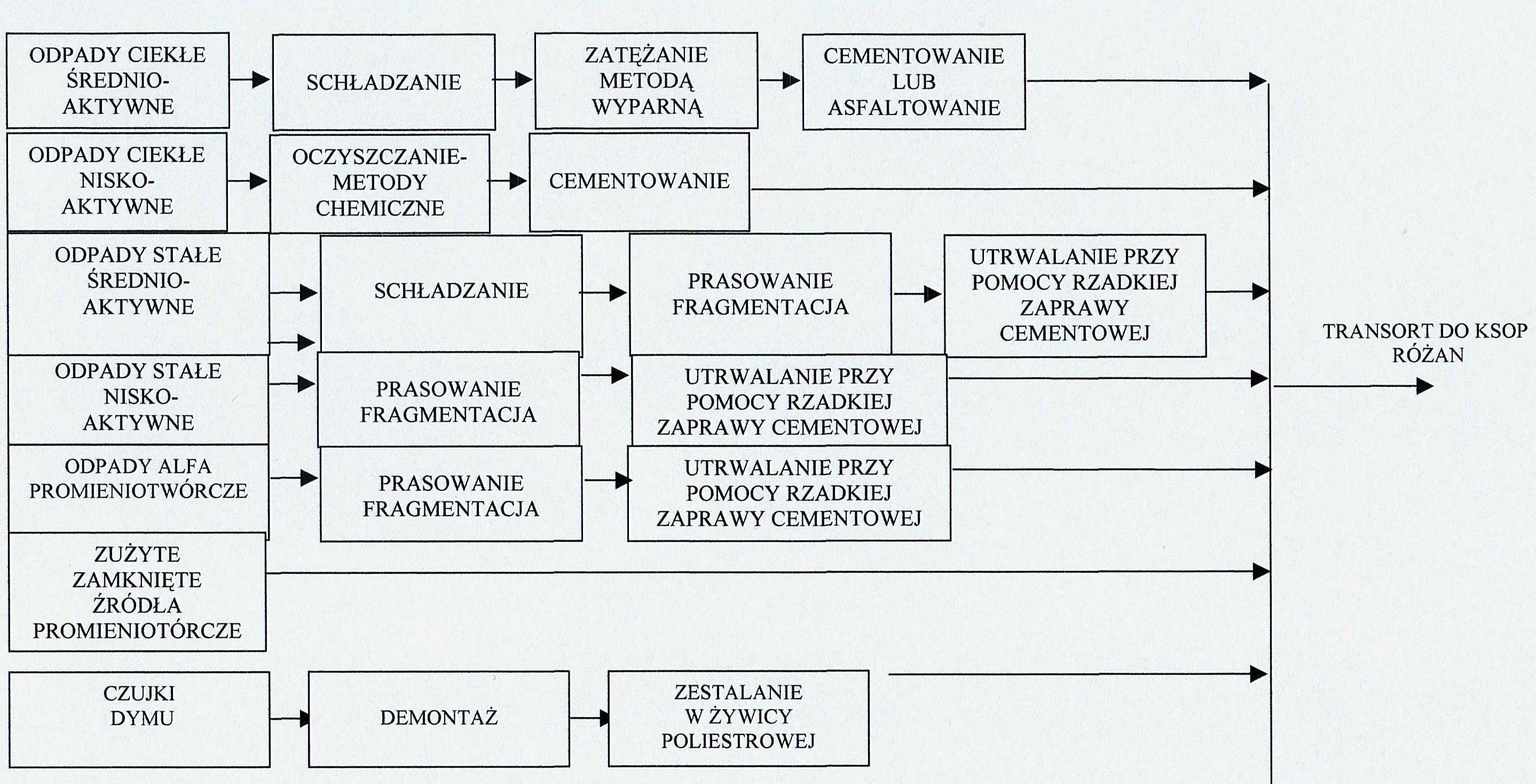

To rozróżnienie dobrze porządkuje materiał między artykułami o klasyfikacji odpadów promieniotwórczych a o odpadach promieniotwórczych w Polsce. Tamten pierwszy wyjaśnia, dlaczego klasy VSLW, VLLW, LLW, ILW i HLW nie są tylko etykietami. Drugi pokazuje realny polski łańcuch wytwórca -> ZUOP -> zestalanie -> KSOP. Tutaj chodzi o coś trochę innego: o same technologie i o to, jak przechodzą od odpadów małych i umiarkowanych do problemu wypalonego paliwa oraz odpadów wysokoaktywnych.^1,2

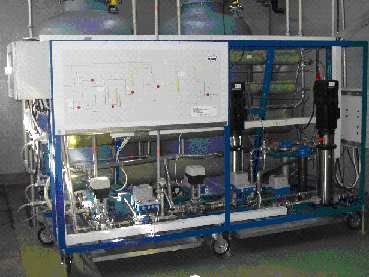

Pierwsza wielka grupa to odpady ciekłe nisko- i średnioaktywne. W polskiej praktyce opisanej przez Krzysztofa Madaja ich przetwarzanie zaczynało się od zatężania, strącania, sorpcji i później odwróconej osmozy. Celem nie było „uzdatnianie wszystkiego jedną metodą”, tylko możliwie silne zmniejszenie objętości tego, co naprawdę musi trafić do dalszego toru odpadowego. Oczyszczona woda może po kontroli radiometrycznej wrócić do obiegu albo zostać odprowadzona, natomiast niewielka objętość silniej skażonego koncentratu trafia do zestalania.¹

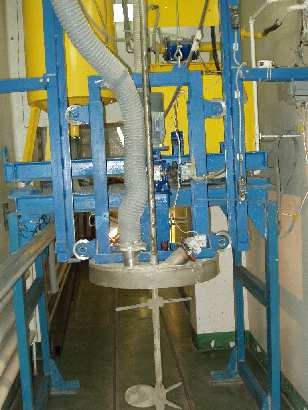

Właśnie tu widać jedną z podstawowych zasad inżynierii odpadowej: składowisko nie chce wody, tylko stabilnej formy stałej. Dlatego po oczyszczeniu i zatężeniu przychodzi etap kondycjonowania, najczęściej przez związanie koncentratu w materiale wiążącym. W Polsce przechodzono od asfaltowania do cementowania, a dla niektórych szczególnych strumieni stosowano również żywice. Zmiana z asfaltu na cement nie była prostym „unowocześnieniem”, lecz przesunięciem ku rozwiązaniu prostszemu eksploatacyjnie i lepiej pasującemu do długoterminowej logiki składowiska powierzchniowego, nawet jeśli odbywa się to kosztem mniejszej redukcji objętości.¹

Równolegle istnieje druga wielka grupa: odpady stałe. Tu podstawowe operacje są inne: fragmentacja, prasowanie, spalanie odpadów palnych i dobór odpowiedniego materiału wiążącego dla pozostałości. Najważniejsza nie jest sama pomysłowość technologiczna, lecz to, że każda z tych metod rozwiązuje inny problem. Prasowanie ma ograniczyć objętość porowatych materiałów eksploatacyjnych. Spalanie radykalnie redukuje objętość odpadów palnych, ale wymaga oczyszczania gazów spalinowych. Cięcie jest potrzebne tam, gdzie rozmiar obiektu utrudnia dalsze operacje i pakowanie. Wszystko to dzieje się jeszcze przed składowaniem i właśnie dlatego „odpady promieniotwórcze” są w praktyce zagadnieniem technologicznym, a nie tylko logistycznym.^1,2

Specjalnym podprzypadkiem są źródła zamknięte i małe odpady alfa promieniotwórcze. Referat Madaja dobrze pokazuje, jak daleko od „zwykłego worka z odpadami” leży technologia unieszkodliwiania źródeł radowych albo demontowanych czujek dymu. W jednym przypadku trzeba zbudować wielowarstwowy układ szkło -> gilza -> zasobnik stalowy -> pojemnik osłonowy -> beton, w drugim kluczowe staje się wydzielenie samego małego źródła Am-241, Pu-239 albo Pu-238, aby nie marnować cennej objętości składowiska na obudowy urządzeń.¹

Z punktu widzenia bezpieczeństwa całość spina system wielobarierowy. Barierą nie jest tylko sam obiekt składowania, ale cały zestaw: trudno rozpuszczalne formy chemiczne, materiał wiążący, opakowanie, konstrukcja obiektu i warunki geologiczne. To ważne, bo w dyskusjach publicznych często myli się składowisko z pojedynczą „dziurą w ziemi” albo odwrotnie, z betonowym sarkofagiem. W praktyce skuteczność bierze się z nakładania kilku różnych ograniczeń migracji radionuklidów i kilku różnych warstw kontroli. Tę logikę dobrze zna już polski KSOP, ale dla HLW i wypalonego paliwa trzeba ją rozciągnąć na dużo dłuższy horyzont czasowy.^1,2

Na tym kończą się jednak możliwości prostego ekstrapolowania polskiego przypadku na wielką energetykę. Wypalone paliwo i HLW to inna skala problemu, bo dochodzi intensywne promieniowanie i ciepło rozpadu. Jak przypomina Janusz Włodarski, po wyładowaniu z reaktora wypalone paliwo nie jest po prostu „silniej aktywną wersją innych odpadów”, lecz materiałem, który przez lata musi być chłodzony w basenie przyreaktorowym, a później albo trafić do suchego przechowywania, albo do przerobu chemicznego. W obu wariantach technologia nie kończy się na opakowaniu. Trzeba rozwiązać chłodzenie, osłonność, monitoring, odporność korozyjną i bardzo długi horyzont odpowiedzialności.²

Włodarski zwraca uwagę także na coś, co łatwo przeoczyć: samo przechowywanie może mieć bardzo różne skale czasu i bardzo różne role technologiczne.² Czasem chodzi o kilka dni lub tygodni potrzebnych do rozpadu radionuklidów krótkożyciowych, czasem o zebranie partii odpadu do wspólnego przetworzenia, a czasem o wieloletnie oczekiwanie na spadek mocy cieplnej wypalonego paliwa albo na gotowość docelowej infrastruktury składowej. To ważne, bo w debacie publicznej przechowalnik bywa przedstawiany jako oznaka bezradności systemu, podczas gdy w rzeczywistości jest normalnym, a często nieuniknionym etapem łańcucha technologicznego.

To właśnie tu pojawia się zasadniczy podział między cyklem otwartym i zamkniętym. W cyklu otwartym wypalone paliwo traktuje się ostatecznie jako odpad końcowy przeznaczony do długiego przechowywania i późniejszego składowania geologicznego. W cyklu zamkniętym paliwo trafia do reprocessingu, odzysku materiałów rozszczepialnych i dopiero pozostałość po tym procesie staje się odpadem końcowym. To nie znosi problemu HLW, lecz go przekształca: zamiast całych zespołów paliwowych pojawiają się skoncentrowane, wysokoaktywne pozostałości po ekstrakcji, które w wielu krajach planuje się zeszkliwiać i lokować głęboko w geologii.^2,3

Technicznie najtrudniejsze są ciekłe odpady wysokoaktywne powstające przy przerobie paliwa. Jak podaje Włodarski, to one niosą ponad 99,9% całkowitej aktywności wszystkich odpadów cyklu paliwowego, mimo że objętościowo stanowią niewielką część strumienia.² Dlatego nie można potraktować ich jak „większej wersji ścieków z laboratorium”. Potrzebują specjalnych zbiorników, chłodzenia, systemów mieszania, monitoringu i późniejszego przejścia do bardziej stabilnej postaci, zwykle szkliwa. To jest już inny świat technologiczny niż KSOP w Różanie, nawet jeśli oba światy łączy wspólny cel izolacji radionuklidów od biosfery.

W długim horyzoncie kluczowa staje się geologia. Dla odpadów LLW i części ILW bezpieczeństwo może w dużej mierze opierać się na barierach inżynieryjnych wspartych kontrolą instytucjonalną i odpowiednią lokalizacją obiektu. Dla HLW i wypalonego paliwa to już za mało. Tu trzeba przejść do logiki GeoSOP, czyli składowiska geologicznego, w którym zasadniczą barierą staje się sam górotwór. Beton, pojemnik i materiał wypełniający są dalej ważne, ale nie mogą zastąpić złych warunków geologicznych. To właśnie dlatego składowisko geologiczne buduje się nie jako „większy Różan”, lecz jako całkowicie inny typ obiektu z innym horyzontem czasu, inną głębokością i innym uzasadnieniem bezpieczeństwa.^2,4

Nie oznacza to jednak, że cały problem kończy się na geologicznym pogrzebaniu materiału. Włodarski podkreśla też rolę przechowywania pośredniego: czasem po to, by aktywność krótkożyciowych radionuklidów spadła poniżej poziomów zwolnienia, czasem po to, by zebrać odpowiednią partię odpadów do przetworzenia, a czasem po to, by przez dekady czekać na spadek ciepła rozpadu albo na docelową infrastrukturę składową. W tym sensie przechowalnik nie jest półśrodkiem ani porażką systemu, tylko normalnym etapem łańcucha technologicznego.²

Najkrótszy wniosek jest więc taki: technologie unieszkodliwiania odpadów promieniotwórczych nie tworzą jednej drabiny od „słabych” do „mocnych”, ale raczej sieć rozwiązań dla bardzo różnych materiałów. Polska praktyka dobrze pokazuje operacje takie jak sorpcja, prasy, cementowanie i powierzchniowe składowanie. Perspektywa cyklu energetycznego dodaje do tego baseny przyreaktorowe, suche przechowalniki, PUREX, zeszkliwianie HLW i składowiska geologiczne. Dopiero złożenie tych poziomów razem daje uczciwy obraz tego, czym naprawdę jest gospodarka odpadowa w technice jądrowej.^1,2

---

Zeszkliwianie HLW: technologia i chemia szkła borokrzemianowego

Zeszkliwianie (vitrification) jest dziś dominującą metodą kondycjonowania ciekłych odpadów wysokoaktywnych po przerobie chemicznym (PUREX). Zasada polega na włączeniu radionuklidów w sieć krystaliczną szkła, które jest zarówno chemicznie inertne, jak i mechanicznie trwałe.

Szkło borokrzemianowe (borosilicate glass) to najszerzej stosowana matryca. Skład typowy: SiO₂ (50–60%), B₂O₃ (10–20%), Na₂O (5–10%), Al₂O₃ (5%) i tlenki radionuklidów (10–25%). Dwutlenek boru pełni rolę topnika — obniża temperaturę topnienia mieszaniny z ponad 1700°C (czyste SiO₂) do ok. 1100–1200°C. Dzięki temu proces jest technicznie osiągalny bez ekstremalnych materiałów ceramicznych pieca.

Właściwości zeszkliwionego HLW:

• Temperatura topnienia: 900–1200°C
• Gęstość: 2,6–3,0 g/cm³
• Współczynnik dyfuzji wody: 10⁻¹² do 10⁻¹⁴ m²/s (szybkość ługowania w czystej wodzie: 10⁻⁶ do 10⁻⁸ g/cm²/dzień)
• Czas trwałości geochemicznej: >100 000 lat w warunkach stabilnych geologicznie

Proces Joule melting: ciekłe HLW jest mieszane ze szkłem w piecu joule'owskim, gdzie elektrody wewnątrz zbiornika przewodzą prąd przez stopione szkło — sam materiał staje się elementem grzejnym. Proces ciągły; szkło jest wylewane do stalowych cylindrów (puszek). Wydajność typowych zakładów przemysłowych: La Hague (Francja) — ok. 400 m³ szkła rocznie, Sellafield (UK) — ok. 200 m³ rocznie.

Każda puszka HLW ma wysokość ok. 1,3 m, średnicę 0,43 m, masę brutto ok. 500 kg. Zawiera ok. 8 kg uranu resztkowego, 3–4 kg plutonu resztkowego i radionuklidy odpowiadające wypaleniu ~1 tony uranu w reaktorze.

SYNROC (Synthetic Rock): australijska alternatywa dla szkła borokrzemianowego, opracowana przez Teda Ringwooda w 1978. Zamiast amorficznej sieci szkła, radionuklidy trafiają do kryształu syntetycznej skały ceramicznej (titanat baru, hollandit, zirkonolitu). Trwałość geochemiczna lepsza niż szkła; praktyczne zastosowanie ograniczone ze względu na złożoność i koszt procesu. Australijska agencja ANSTO przygotowuje instalację pilotową SYNROC dla odpadów po produkcji molibdenu-99 medycznego.

---

Suche przechowalniki: CASTOR, NUHOMS i kontenery cask

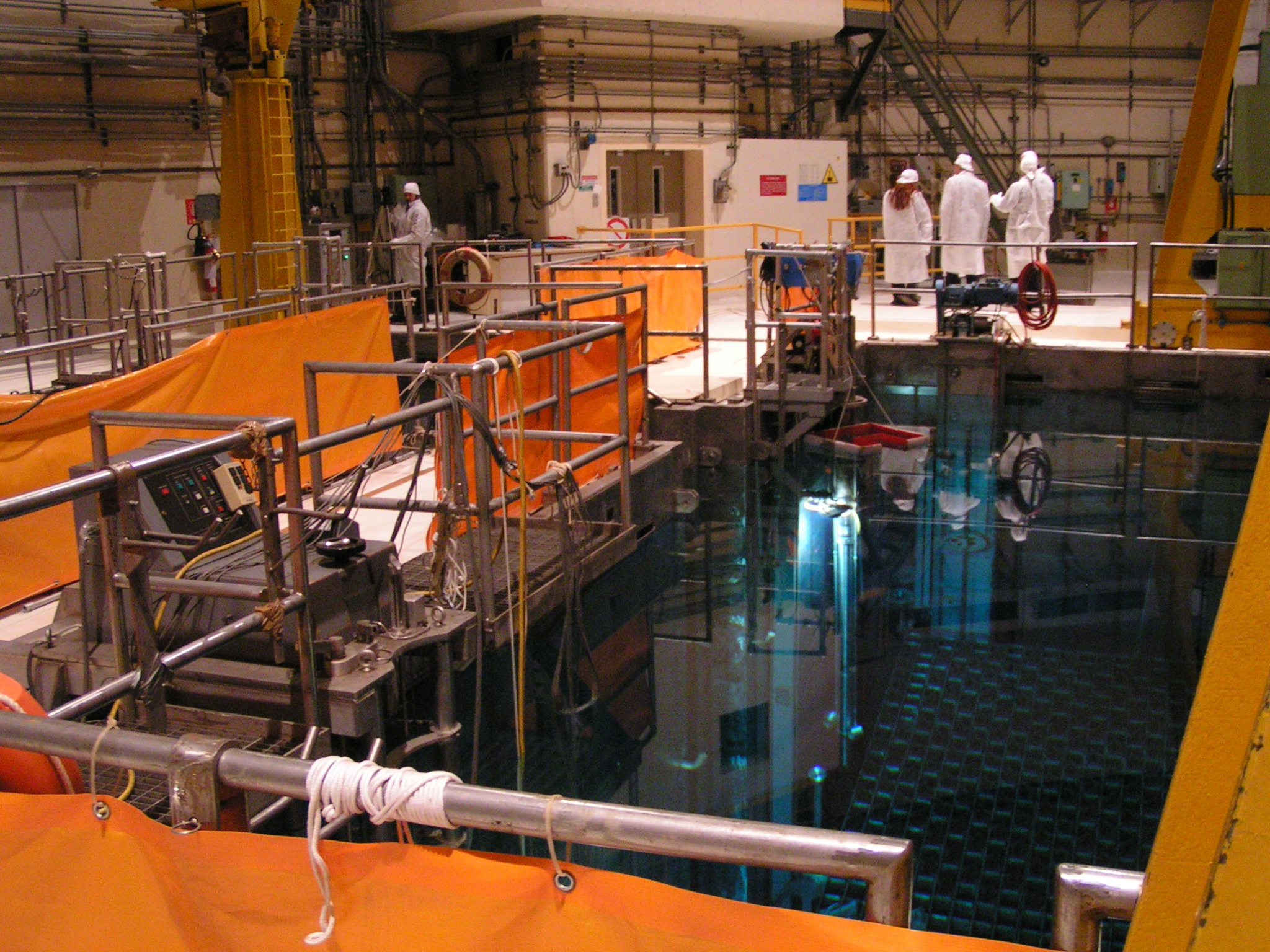

Kiedy wypalone paliwo zostanie wyjęte z basenu chłodzącego (po ok. 5–10 latach schładzania do poziomu <10 kW/kaseta), może zostać przetransportowane do suchego przechowywania. Suche przechowalniki nie wymagają chłodzenia wodą — rolę chłodziwa pełni grawitacyjna konwekcja powietrza lub pasywne oddawanie ciepła przez ścianki.

CASTOR (Cast Iron Cask for Storage and Transport, Niemcy): monolityczny pojemnik z żeliwa sferoidalnego, ścianka ok. 30 cm, cylindryczne otwory na paliwo. System „cask on slab” — pojedyncze pojemniki stoją pionowo na betonowej płycie w hali. W Niemczech CASTOR V/19 przechowuje 19 kassetek paliwa PWR o łącznej masie aktywnej 4,5 t uranu. Temperatura zewnętrzna ściany podczas eksploatacji: <100°C, mimo że wnętrze emituje 20–30 kW ciepła.

NUHOMS (USA): modułowy system poziomy — paliwo w stalowych cylindrach (DSC, Dry Shielded Canister) umieszczone poziomo w betonowych modułach (HSM, Horizontal Storage Module). System pozwala na rozbudowę parkingu po jednym module bez przerywania operacji. Większość suchych składów w USA stosuje NUHOMS lub podobny TN MAGNASTOR.

Przekazanie do długoterminowego przechowywania w Polsce: przy planowanym programie atomowym na reaktorach AP1000 po ~10 latach eksploatacji pierwsze wypalone paliwo trafi do basenu, a po 5–10 latach do suchego przechowywania. Jeden reaktor AP1000 produkuje ok. 60 kassetek paliwowych rocznie; przez 60 lat pracy zgromadzi ok. 3600 kassetek, co odpowiada ~18 pojemnikom CASTOR-V lub ~100 canistrom DSC.

Czas projektowanego przechowywania suchego: 40–100 lat. Suchy przechowywacz nie jest ostatecznym rozwiązaniem — jest mostem między reaktorem a składowiskiem geologicznym. Kraj bez gotowego składowiska geologicznego (jak USA czy Polska) musi przechowywać paliwo w suchych składach przez dziesiątki lat bez pewności co do dalszego losu.

---

Składowiska geologiczne: globalne programy i fizyczne uzasadnienie głębokości

Głębokość 500–1000 m wybierana dla DGR (Deep Geological Repository) nie jest arbitralna. Wynika z kilku nakładających się wymagań:

1. Czas przepływu wód gruntowych: woda deszczowa infiltrująca do 1000 m pod ziemię potrzebuje 10 000–100 000 lat, by dotrzeć do horyzontu składowania i wrócić na powierzchnię. To czas wystarczający, by wiele krótkożyciowych radionuklidów całkowicie się rozpadło.

2. Ciśnienie nadkładu: grubość skały nad składowiskiem zapewnia hermetyczność szczeliny (ciśnienie zamknięcia spękań) i tłumi efekty przyszłych glacjacji (do 3 km lodu i 30 MPa ciśnienia).

3. Stabilność sejsmiczna: głębokość i typ formacji (granit, sól kamienna, ił) determinuje odporność na trzęsienia ziemi. Fińskie Onkalo i szwedzkie Forsmark umieszczone są w prekambryjskiej tarczy skalnej stabilnej przez >1 miliard lat.

4. Pojemność cieplna: górotwór pochłania ciepło z rozpadających się radionuklidów. Temperatura musi być ograniczona — dla bentonitowego bufora pojemnikowego <100°C.

Onkalo (Finlandia, Posiva Oy): pierwsze na świecie DGR dla wypalonego paliwa w budowie. Skała granitowa, głębokość 430 m. Zatwierdzenie budowy 2012, planowane przyjęcie paliwa 2025–2035. Pojemność: ~6500 t uranu ze wszystkich fińskich reaktorów (OLKILUOTO 1, 2, 3 i LOVIISA 1, 2). Koncepcja KBS-3: paliwo w kopcercie miedzianych pojemników (5 cm miedzi + wewnętrzny żelazny insert), bentonitowy bufor owijający pojemnik, skała granitowa.

WIPP (Waste Isolation Pilot Plant, Nowy Meksyk, USA): jedyne działające głębsze składowisko na świecie — ale tylko dla TRU waste (transuranic waste, odpady zawierające alfa-emitory, nie dla HLW). Sól kamienna na głębokości 655 m, aktywne od 1999. Incydent 2014: samozapalenie pojemnika z odpadami organicznymi spowodowało kontaminację tunelu — obiekt przez rok był zamknięty.

Yucca Mountain (USA): projekt DGR dla HLW i wypalonego paliwa w tuffie wulkanicznym w Nevadzie. Po 30 latach badań i miliardach dolarów wydatków projekt politycznie zamrożony w 2010 przez administrację Obamy (sprzeciw stanu Nevada). Brak alternatywy oznacza, że USA przechowuje wypalone paliwo w 78 tymczasowych lokalizacjach suchych składów.

Szwecja (SKB): projekt DGR w gnejsie przy Forsmark (bliżej reaktorów Uppsala). Wybrany po 20 latach badań porównawczych Forsmark vs Oskarshamn. Zatwierdzenie sądu gruntowego opóźnione przez sprzeciw rybaków; oczekuje na decyzję rządu 2024+.

Niemcy: po zamknięciu projektu Gorleben (sól w Dolnej Saksonii) w 2013 poszukiwania od nowa. Ustawa Standortauswahlgesetz (2017) uruchomiła nowy proces z 90 wstępnie wybranych lokalizacji do analizy. Wynik: ok. 2050.

---

Transmutacja odpadów: ADS i reaktory spallacyjne

Alternatywą wobec długoterminowego składowania jest transmutacja — zamiana długożyciowych radionuklidów w krótkożyciowe lub stabilne przez absorpcję neutronów. Główne cele transmutacji:

• Aktynowce mniejszościowe (MA): Np-237, Am-241, Am-243, Cm-244, Cm-245. To one odpowiadają za większość dawki przez >1000 lat po wyjęciu paliwa z reaktora. Czas połowicznego rozpadu rzędu 432 lat (Am-241) do 2 milionów lat (Np-237).
• Produkty rozszczepienia długożyciowe: Tc-99 (T½ = 213 000 lat), I-129 (T½ = 15,7 milionów lat), Se-79, Zr-93, Cs-135.

Transmutacja aktynowców wymaga szybkich neutronów (reaktory prędkich neutronów: SFR, LFR) lub spallacji protonowej (ADS — Accelerator-Driven Systems). W reaktorze prędkim MA mogą być spalane jako paliwo (minor actinide-bearing fuel). W ADS proton z akceleratora uderza w tarczę ołowiową i wyzwala wiele szybkich neutronów spallacyjnych; podkrytyczne jądro reaktora (k_eff ≈ 0,95) transmutuje MA bez ryzyka niekontrolowanej reakcji łańcuchowej.

MYRRHA (Belgien): projekt ADS w SCK-CEN w Mol, Belgia. Akcelerator protonów 600 MeV, podkrytyczne jądro ołowiano-bizmutowe. Pierwszy dedykowany ADS do demonstracji transmutacji. Budowa planowana na 2026–2035. Koszt: ok. 1,5 mld EUR.

Ograniczenie transmutacji: nie eliminuje potrzeby składowiska geologicznego — eliminuje tylko część inwentarza, skracając wymagany czas izolacji z 10 000 lat do 300 lat dla resztek HLW po efektywnej transmutacji. To poważna różnica inżynierska i społeczna.

---

Inżynierski system barier (EBS): szczegóły koncepcji wielobarierowej

W nowoczesnych DGR mówi się o EBS (Engineered Barrier System), czyli o sumie celowo zaprojektowanych elementów pomiędzy paliwem a skałą. Dla fińskiej koncepcji KBS-3 wygląda to następująco:

Warstwa 1 — Matryca paliwowa (UO₂ lub zeszkliwione HLW): trwałość tysięcy lat w suchych warunkach podziemnych. Ługowalność UO₂ w wodzie podziemnej jest niska — ok. 10⁻⁸ do 10⁻⁷ frakcji masy na rok przy braku utleniaczy. Głównym czynnikiem przyśpieszającym jest H₂O₂ produkowany przez promieniowanie alfa na wodzie (radioliza).

Warstwa 2 — Kanister miedziany (KBS-3, Finlandia/Szwecja): zewnętrzny koperek 5 cm miedzi odporny na korozję w warunkach pozbawionych tlenu. Wewnętrzna powłoka żeliwna zapewnia wytrzymałość mechaniczną na ciśnienie nadkładu. Żywotność projektowana: >100 000 lat. Kluczowy warunek: woda podziemna na głębokości 430 m w Onkalo zawiera śladowe ilości tlenu — skonsumowane przez reakcje ze skałą na przestrzeni geologicznej.

Warstwa 3 — Bentonit (bufor): sproszkowany montmorylonit (glinka pęczniejąca) wypełnia przestrzeń między kanistrem a skałą. Po kontakcie z wodą pęcznieje do 10× objętości, tworząc szczelny izolator o:

• przepuszczalności hydraulicznej k < 10⁻¹³ m/s
• zdolności do samo-uszczelniania pęknięć i szczelin
• zdolności sorpcji radionuklidów (Cs, Sr, aktynowce)

Warstwa 4 — Skała macierzysta: granit w Onkalo ma przepuszczalność 10⁻¹⁰ do 10⁻¹⁴ m/s w masie skalnej (z lokalnymi szczelinami). Transport radionuklidów przez skałę zajmuje tysiące lat nawet dla najbardziej mobilnych (Cl-36, I-129, Tc-99). Matryca skalna sorpcjonuje wiele radionuklidów (zwłaszcza aktynowce i Sr).

Warstwa 5 — Strefy buforowe i uszczelniające: szyby i tunele dostępowe po zakończeniu eksploatacji są uszczelniane mieszaniną bentonit-kruszywo. Jeśli woda podziemna wejdzie kiedyś do tunelu, jej przepływ jest i tak ekstremalnie wolny.

Ważna filozofia: żadna z pięciu warstw nie musi być „idealna" — każda musi jedynie spowalniać transport na tyle, by sumaryczny czas dotarcia radionuklidów do biosfery przekraczał czas ich radioaktywnego zaniku.

---

Formacje geologiczne: sól, granit, ił i tuff — porównanie

Różne kraje wybierają różne formacje skalne dla DGR ze względu na lokalną geologię, dostępność i właściwości techniczne:

Formacja	Kraj	Zalety	Wady	Przykłady
Sól kamienna	Niemcy, USA	Brak wody podziemnej, plastyczność (samo-uszczelnianie), dobra przewodność cieplna	Mobilność soli w wysokiej temp., potencjalna przyszła eksploatacja gospodarcza	WIPP (USA, TRU), Gorleben (DE, zarzucony)
Granit	Finlandia, Szwecja, Kanada	Mechanicznie stabilna, niska przepuszczalność matrycy, dobrze zbadana	Szczeliny naturalne, potencjalne przepływy w szczelinach	Onkalo (FIN), Forsmark (SE), AECL Underground Research (CA)
Ił	Francja, Belgia, Szwajcaria	Bardzo niska przepuszczalność, plastyczność, zdolność sorpcji	Niska wytrzymałość mechaniczna (trudny montaż), niestabilność przy nawilżeniu	CIGEO (FR, Callovo-Oxfordian), HADES (BE, Boom Clay)
Tuff wulkaniczny	USA	Lokalna dostępność (Nevada)	Zmienność zwoletyzacji, ryzyko intruzji wód	Yucca Mountain (USA, zarzucony politycznie)

Ił (argillite/clay) jest szczególnie interesującą formacją: naturalna zdolność sorpcji aktynowców na minerałach ilastych jest tak dobra, że Francja planuje CIGEO (Centre Industriel de Stockage Géologique) w Callovo-Oxfordian (ił jury) bez rozbudowanego inżynierskiego systemu barier kanistrów — sama skała jest dominującą barierą.

Polska perspektywa: geologicznie Polska nie posiada na swoim terytorium typowych prekambryjskich tarcz granitowych na użytecznych głębokościach. Potencjalne formacje to:

• Granity dolnośląskie (Karkonosze, Kłodzko): zbadane częściowo, ale złożona tektonika hercyńska
• Sole kamienne (kujawy, Bochnia, Wieliczka): zasoby, ale tradycja wydobycia ogranicza akceptację społeczną
• Kambr i ordowik bałtycki: potencjalne formacje iłowe w NE Polsce

Ustawa Prawo atomowe (art. 35s) nakłada na Polskę obowiązek stworzenia planu GeoSOP przed uruchomieniem elektrowni jądrowych. Ten plan musi wskazać lokalizację i technologię składowania wypalonego paliwa z planowanego programu jądrowego. Brak GeoSOP opóźnia decyzję inwestycyjną — choć nie jest jej warunkiem formalnym do wydania decyzji zasadniczej.

---

Trzy przykłady obliczeniowe

Przykład 1. Ciepło rozpadu wypalonego paliwa w czasie

Wypalone paliwo UO₂ po wyładowaniu z reaktora (burnup = 50 GWd/tHM) emituje ciepło rozpadu opisywane przybliżoną formułą (ANS-5.1):

P(t) = P₀ × f(t)

gdzie P₀ to moc reaktora, a f(t) to frakcja mocy po wyłączeniu (wyniki standardowe):

Czas po wyłączeniu	Frakcja mocy	Ciepło [kW/tHM przy 1 GW/t]
1 sekunda	0,065 (6,5%)	65 000
1 godzina	0,007 (0,7%)	7 000
1 miesiąc	0,0005 (0,05%)	500
1 rok	0,0001 (0,01%)	100
10 lat	0,000013	13
50 lat	0,0000025	2,5

Po 10 latach ciepło spada do ~13 kW/tHM — to umożliwia suche przechowywanie. Po 50 latach spada do ~2,5 kW/tHM — to poziom, przy którym transport i ostateczne składowanie stają się technicznie łatwiejsze.

Dla porównania: jeden pojemnik CASTOR-V zawiera 4,5 tHM i emituje po 10 latach ok. 13 × 4,5 = 58 kW ciepła. Grawitacyjna konwekcja powietrza przy temperaturze zewnętrznej ściany 80°C może odprowadzić 20–60 kW — stąd projektowa zdolność CASTOR.

Przykład 2. Objętość zeszkliwionego HLW z jednej tony wypalonego paliwa

Przy przerobie 1 t wypalonego paliwa w PUREX odzyskuje się:

• ~950 kg uranu (do powtórnego wzbogacenia)
• ~10 kg plutonu (do paliwa MOX)
• ~40 kg odpadów: aktynowce mniejszościowe + produkty rozszczepienia

Te 40 kg odpadów kondensuje się w ~0,35 kg roztworze HLW, który po zeszkliwieniu tworzy ok. 0,15 m³ szkła (gęstość 3 g/cm³).

Cały park reaktorów polskiego programu jądrowego (4 × AP1000 = 4000 MW(e)) produkuje rocznie ok. 160 tHM wypalonego paliwa (przy burnup = 50 GWd/tHM). Przy cyklu zamkniętym: 160 tHM × 0,15 m³/t = 24 m³ szkła HLW rocznie — mniej niż objętość typowego pokoju. To wymowna proporcja wobec 24 000 tHM wypalonego paliwa w basenach i suchych składach na świecie.

Przykład 3. Czas izolacji a rozpad produktów rozszczepienia

Wymagany czas izolacji HLW wynika z czasu, po którym aktywność spada do poziomu naturalnej rudy uranu (tzw. naturalne tło uranu ≈ 80 kBq/g). Dla typowego HLW z przerobu PUREX:

• Po 10 latach: dominują Cs-137 (T½=30,2 lat) i Sr-90 (T½=28,8 lat) — aktywność ~10⁶ Bq/g
• Po 300 latach: Cs-137 i Sr-90 prawie nieobecne (20+ okresów półrowania), dominują Am-241 i Cm-244 — aktywność ~10³ Bq/g
• Po 1000 latach: dominuje Np-237, Am-243, Tc-99 — aktywność wciąż ~10² Bq/g
• Po 10 000 lat: aktywność spada do poziomu porównywalnego z rudą uranu — ok. 10¹ Bq/g

Wniosek: kluczem do skrócenia wymaganego czasu izolacji z 10 000 do 300 lat jest transmutacja lub separacja Am-241, Am-243, Np-237. Jeśli usuniemy te trzy nuklidy z HLW i spalimy je w reaktorze prędkim, pozostały zeszkliwiony odpad wymaga izolacji jedynie przez ~300 lat — co zmienia harmonogram wymagany od składowiska i zasadniczo ułatwia zagadnienie wielopokoleniowej odpowiedzialności.

---

Ekonomika i finansowanie składowania geologicznego

Składowisko geologiczne jest wyjątkowo długoterminową inwestycją — koszty ponoszone są przez kilkadziesiąt lat budowy i eksploatacji, a efekt (bezpieczeństwo) realizuje się przez tysiące lat po zamknięciu. To tworzy unikalny problem finansowy: jak zabezpieczyć środki na zarządzanie obiektem przez czasy, kiedy żadna z dziś istniejących instytucji (firm, rządów, banków) może nie istnieć?

Fundusze celowe: w większości krajów wytwórcy energii jądrowej wnoszą opłatę na każdą wyprodukowaną kWh do dedykowanego funduszu. Szwecja: 0,005 SEK/kWh do SKB's nuclear waste fund (fundusz zarządzany przez rząd). USA: 1 mil/kWh do Nuclear Waste Fund (po 40 latach zebrano >45 mld USD, ale Yucca Mountain jest zablokowane — środki zamrożone, wytwórcy prowadzą spory sądowe). Finlandia: Posiva finansowana przez TVO i Fortum proporcjonalnie do wyprodukowanego paliwa.

Szacowany koszt Onkalo: ok. 5 mld EUR łącznie (budowa, eksploatacja przez 100 lat, zamknięcie). To ok. 750 EUR/kg wypalonego paliwa, czyli ~0,7 cent/kWh wyprodukowanej energii — marginalny narzut na koszt energii jądrowej.

Koszt CIGEO (Francja, HLW ze PUREX): szacowany na 25–35 mld EUR — znacznie więcej, bo przechowuje HLW w formie zeszkliwionej, a nie paliwa (większy wolumen, trudniejsza logistyka w fazie eksploatacji, głębszy obiekt). Ale Francja nie musi budować suchych składów dla SF — cały SF idzie do PUREX. Podejście cyklu zamkniętego ma swój własny profil kosztów.

Regulacje MAEA: dyrektywa COUNCIL DIRECTIVE 2011/70/EURATOM (EU) zobowiązuje wszystkie kraje UE posiadające odpady radioaktywne do stworzenia krajowego programu postępowania i aktualizowania go co 3 lata. Polska jako planujący program jądrowy kraj musiała zaktualizować swój Krajowy Plan Postępowania z Odpadami Promieniotwórczymi i Wypalonym Paliwem Jądrowym (Uchwała RM z 2015, aktualizacja 2020). Plan wskazuje ZUOP i KSOP dla LLW/ILW, a dla HLW/SF z planowanego programu odkłada decyzję do 2030+.

Pytania otwarte dla badaczy i studentów

• Dlaczego szkło borokrzemianowe jest preferowane nad ceramikę SYNROC, skoro SYNROC ma lepszą trwałość geochemiczną? Jakie są faktyczne koszty i bariery wdrożenia ceramicznej matrycy w instalacji przemysłowej?
• Jak mierzy się szybkość ługowania szkła HLW w warunkach laboratoryjnych i jak wyniki te przekładają się na prognozę na 100 000 lat? Jaką niepewność niesie ekstrapolacja?
• Dlaczego projekt Yucca Mountain w USA jest politycznie zablokowany od 2010 roku mimo zakończenia znacznej części badań geotechnicznych? Co decyduje o tym, że Finlandia i Szwecja poradziły sobie z akceptacją społeczną, a USA i Niemcy nie?
• Ile kopcerków miedzianych i jaka warstwa bentonitu jest potrzebna, by temperatura powierzchni pojemnika KBS-3 nie przekroczyła 100°C przy wymaganej przez fińskie normy gęstości umieszczania paliwa? Jak zmienia się ten wynik dla różnych burnupów paliwa?
• Czy transmutacja aktynowców mniejszościowych w ADS/SFR jest ekonomicznie uzasadniona wobec kosztu budowy i eksploatacji takich reaktorów? Jaki byłby koszt per kilogram transmutowanych MA wobec kosztu składowania geologicznego? Jak zmieniłby się wymagany czas izolacji DGR, gdyby 95% aktynowców zostało efektywnie transmutowanych?
• Jakie jest ryzyko i jak jest oceniane ryzyko przyszłej intruzji ludzkiej do DGR — np. przy poszukiwaniu surowców mineralnych za 10 000 lat? Jakie pasywne systemy informowania przyszłych pokoleń (znaki, marker monuments, Lindy Effect komunikatów) są rozważane i jak ocenia się ich skuteczność? Czy w ogóle możliwa jest skuteczna komunikacja ponad barierą cywilizacyjną tysięcy lat?
• Dlaczego formacja ilasta (argillite, Boom Clay) jest preferowana we Francji i Belgii, mimo że jej mechaniczne właściwości utrudniają budowę tuneli? Jak rozwiązuje się problem spęcznienia iłu podczas drążenia, i jaki jest wpływ temperatury na właściwości iłu pęczniejącego przy wysokim ładunku ciepła z HLW?

---

Podsumowanie dydaktyczne

1. Nie istnieje jedna technologia unieszkodliwiania odpadów: każda klasa (LLW, ILW, HLW, SF) wymaga innego łańcucha operacji — od cementowania przez suche przechowalniki aż po składowisko geologiczne.

2. Zeszkliwianie HLW jest złotym standardem kondycjonowania: szkło borokrzemianowe z ługowalnością 10⁻⁶ g/cm²/dzień i trwałością >100 000 lat daje stabilną, zwartą formę o objętości zaledwie 0,15 m³ na tonę wypalonego paliwa.

3. Suche przechowalniki są mostem, nie celem: CASTOR, NUHOMS i podobne systemy zapewniają bezpieczeństwo przez 40–100 lat, ale kraj bez składowiska geologicznego akumuluje dług decyzyjny, którego nie można odroczyć w nieskończoność.

4. Głębokość 500–1000 m dla DGR nie jest arbitralna: wynika z czasu przepływu wód gruntowych, ciśnienia nadkładu, stabilności sejsmicznej i pojemności cieplnej skały — to optymalizacja wielu nakładających się wymagań.

5. Onkalo (Finlandia) jest pierwszym na świecie DGR dla SF: sukces wynika z połączenia doskonałej geologii (tarcza prekambryjska), transparentnego procesu lokalizacji i długoterminowego konsensus społecznego — nie z samej inżynierii.

6. Transmutacja skraca czas izolacji z 10 000 do ~300 lat: usuniecie Am-241, Am-243 i Np-237 z HLW przez spalanie w reaktorze prędkim zmienia harmonogram składowiska i zasadniczo ułatwia problem wielopokoleniowej odpowiedzialności.

7. Ciepło rozpadu determinuje harmonogram operacyjny: 10 lat basen + 10–50 lat suchy przechował + transport + DGR — każdy etap zależy od tego, jak szybko spada gęstość mocy cieplnej z kilku kW/t do poziomów akceptowalnych dla kolejnego etapu.

8. System wielobarierowy to filozofia, nie tylko projekt techniczny: żadna pojedyncza bariera (pojemnik, bufor, skała) nie jest projektowana jako wieczna — liczy się niezawodność całego łańcucha przez czas wymagany dla zaniku aktywności do bezpiecznych poziomów. Onkalo, KBS-3 i CIGEO to praktyczne realizacje tej filozofii, różniące się formacją geologiczną, ale opierające się na tej samej logice redundancji barier i pasywnego bezpieczeństwa bez potrzeby działania instytucji przez tysiące lat.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Odpady promieniotwórcze — pokazuje grupowy model aktywności, ciepła i czasu chłodzenia odpadów.
• Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.
• Osłona gamma — liczy osłabienie promieniowania przez materiał, HVL i uproszczony build-up.
• Bilans cyklu paliwowego — łączy energię, burnup, uran naturalny, ogony i SWU w jednym bilansie materiałowym.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na dopasowaniu technologii do rodzaju odpadu. Należy:

1. wypisać osobno ciekły ściek niskoaktywny, sprasowany odpad stały, wycofaną czujkę dymu, wypalone paliwo i wysokoaktywny roztwór po przerobie,
2. wskazać dla każdego dominujący problem: objętość, aktywność, ciepło rozpadu, ługowalność albo wymagania transportowe,
3. dopasować do nich odpowiednie technologie: sorpcję, odwróconą osmozę, cementowanie, przechowywanie mokre lub suche, zeszkliwianie,
4. określić, który etap jest jeszcze przetwarzaniem, a który już przechowywaniem albo składowaniem,
5. sformułować wniosek, dlaczego jedno „składowisko odpadów jądrowych” nie rozwiązuje wszystkich tych przypadków.

Drugie ćwiczenie powinno polegać na porównaniu polskiej ścieżki ZUOP/KSOP z logiką HLW i wypalonego paliwa. Należy:

1. wypisać, które elementy polskiego systemu dotyczą głównie LLW/ILW, a które mogłyby mieć znaczenie także dla większej energetyki,
2. wskazać, czego w Różanie nie da się po prostu przeskalować do składowania wypalonego paliwa,
3. powiązać cykl otwarty z długim przechowywaniem i geologicznym składowaniem, a cykl zamknięty z PUREX, MOX i odpadem wysokoaktywnym po przerobie,
4. wyjaśnić rolę wielobarierowości w obu przypadkach,
5. sformułować wniosek, które elementy są wspólne dla wszystkich klas odpadów, a które są specyficzne tylko dla HLW i SF.
