Streszczenie

Kontrolowana synteza termojądrowa ma odtworzyć na Ziemi procesy, które w bombie termojądrowej zachodzą gwałtownie i jednorazowo, ale w warunkach pozwalających na stabilną produkcję energii. Najbardziej obiecującą reakcją pozostaje połączenie deuteru z trytem, bo ma najkorzystniejszy przekrój czynny w osiągalnych temperaturach plazmy. Problem polega na tym, że paliwo trzeba utrzymać przez odpowiednio długi czas w stanie skrajnie gorącej, rozrzedzonej plazmy.1

Tokamak i stellarator są dwoma głównymi sposobami magnetycznego uwięzienia takiej plazmy. Oba wykorzystują geometrię toroidalną, ale różnią się tym, skąd bierze się skręt linii pola utrzymujących cząstki z dala od ścian. Tokamak korzysta w dużej mierze z prądu płynącego przez samą plazmę, a stellarator z bardziej złożonej geometrii cewek. To nie jest tylko różnica konstrukcyjna, lecz dwa różne kompromisy między stabilnością, prostotą sterowania i trudnością budowy.1

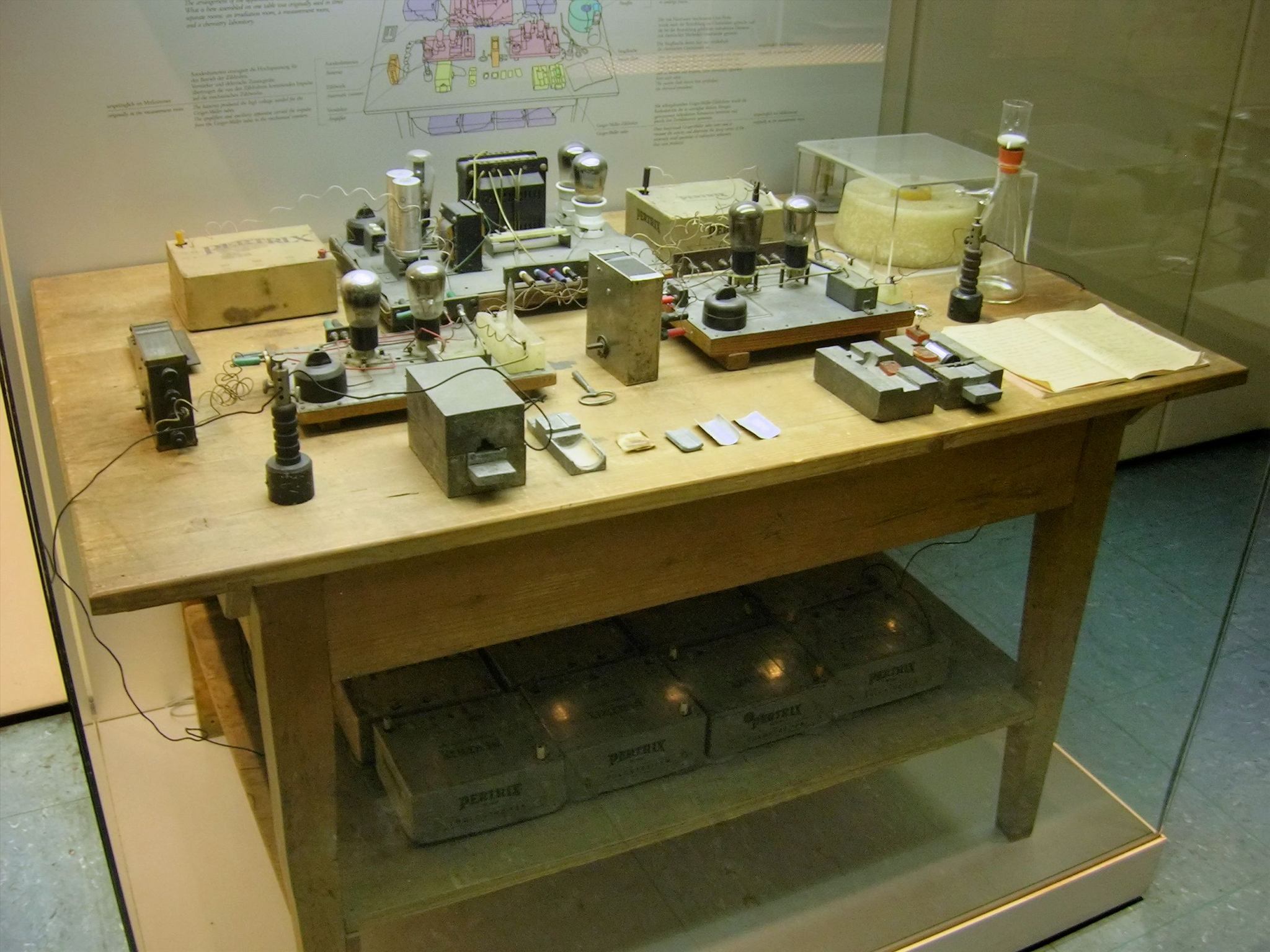

Duża aparatura eksperymentalna przypomina, że kontrolowana synteza jest problemem całego stanowiska: próżni, zasilania, diagnostyki, ekranowania, chłodzenia i długiej serii powtarzalnych pomiarów, a nie tylko samej reakcji `D-T`.
Duża aparatura eksperymentalna przypomina, że kontrolowana synteza jest problemem całego stanowiska: próżni, zasilania, diagnostyki, ekranowania, chłodzenia i długiej serii powtarzalnych pomiarów, a nie tylko samej reakcji `D-T`.

Rozszerzenie tematu

Najprostszy sens kontrolowanej syntezy jest taki: połączyć lekkie jądra tak, aby część defektu masy przeszła w energię. Dla zastosowań energetycznych najważniejsza jest reakcja D-T:

$${}^{2}\mathrm{D} + {}^{3}\mathrm{T} \rightarrow {}^{4}\mathrm{He} + n + 17{,}6 \mathrm{MeV}$$

Jest ona atrakcyjna dlatego, że zachodzi przy niższych temperaturach niż większość innych kandydatów fuzyjnych. Nawet to „niżej” oznacza jednak dziesiątki milionów kelwinów, czyli warunki, w których paliwo istnieje wyłącznie jako plazma.1

Żaden zwykły materiał nie może dotykać takiej plazmy bez natychmiastowego zniszczenia lub potężnych strat energii. Stąd idea uwięzienia magnetycznego. Ponieważ cząstki naładowane poruszają się po spiralnych torach wokół linii pola magnetycznego, można próbować zamknąć je w toroidalnej komorze, tak by gorąca plazma nie stykała się bezpośrednio ze ścianami.1

Warunek powodzenia takiego układu opisuje kryterium Lawsona. W wersji najprostszej mówi ono, że iloczyn gęstości plazmy n i czasu utrzymania \tau musi przekroczyć pewien próg zależny od rodzaju reakcji i temperatury. Słowiński podaje, że dla reakcji D-T wymóg ten jest dużo łagodniejszy niż dla D-D, dlatego właśnie układ deuter-tryt dominuje w większości realnych projektów badawczych.1

Tokamak jest konstrukcją, w której część geometrii pola powstaje dzięki prądowi płynącemu przez samą plazmę. Daje to dobre własności confinementu, ale wprowadza też poważny problem niestabilności i z natury sprzyja pracy impulsowej. Gdy plazma sama staje się elementem obwodu, układ bywa wydajny, lecz trudniejszy w spokojnym, długotrwałym utrzymaniu. To zupełnie inna logika niż w implozji radiacyjnej, gdzie ekstremalnie gorący stan paliwa ma przetrwać nie sekundy czy minuty, lecz ułamki mikrosekundy.1

Stellarator idzie inną drogą. Zamiast polegać na silnym prądzie plazmowym, korzysta z bardzo złożonego układu cewek, który od początku narzuca skręcony tor linii pola. Zyskiem jest możliwość stabilniejszej pracy ciągłej. Kosztem jest znacznie trudniejsza geometria konstrukcyjna, produkcyjna i diagnostyczna. Właśnie dlatego porównanie tokamak kontra stellarator nie sprowadza się do pytania, który jest „lepszy”, ale który kompromis jest bardziej realistyczny technicznie.1

Nawet jeśli uda się utrzymać plazmę, pozostaje problem neutronów o energii 14,1 MeV, które unoszą większość energii reakcji D-T. To one nagrzewają płaszcz reaktora, uszkadzają materiały konstrukcyjne i zmuszają do projektowania warstw osłonowych oraz systemów odzysku ciepła. W przeciwieństwie do samej plazmy neutronów nie da się zatrzymać polem magnetycznym, więc cała trudność materiałowa reaktora fuzyjnego przesuwa się na ściany komory i otaczający je blanket.1

Blanket ma jeszcze jedną funkcję: hodowlę trytu. Słowiński przypomina, że neutrony mogą reagować z litem:

$$n + {}^{6}\mathrm{Li} \rightarrow {}^{4}\mathrm{He} + t$$

oraz

$$n + {}^{7}\mathrm{Li} \rightarrow {}^{4}\mathrm{He} + t + n$$

To właśnie dlatego temat kontrolowanej fuzji łączy się bezpośrednio z artykułem o licie-6 i licie-7. Reaktor fuzyjny nie tylko zużywa tryt, ale przy dobrze zaprojektowanym blanketcie ma go częściowo odtwarzać.1

Warto też odróżnić kontrolowaną fuzję energetyczną od rozwiązań wojskowych. W bombie problem stabilności praktycznie nie istnieje, bo paliwo ma utrzymać się przez ułamki mikrosekundy. W energetyce trzeba utrzymywać plazmę długo, przewidywalnie i z bilansem mocy dodatnim na poziomie całego układu, a nie tylko samego paliwa. To zupełnie inna skala wymagań inżynieryjnych, mimo że reakcje jądrowe są pokrewne. Z tego powodu artykuł ten warto czytać obok schematu Tellera-Ulama: podobne paliwa i reakcje nie oznaczają jeszcze podobnego reżimu fizycznego.1

Najkrótsze podsumowanie jest więc takie: tokamak i stellarator są próbami rozwiązania jednego problemu, czyli jak utrzymać wystarczająco gorącą plazmę do syntezy D-T, nie pozwalając jej zniszczyć reaktora szybciej, niż zacznie oddawać użyteczną energię. To projekt fizyczny, materiałowy i systemowy jednocześnie.1

Kryterium Lawsona: fizyczny warunek zapłonu fuzji

W 1957 roku John Lawson opublikował fundamentalną analizę warunków, przy których reaktor fuzyjny może dać więcej energii, niż zużywa na podgrzanie plazmy. Wynik ten — zwany kryterium Lawsona — jest podstawą każdej dyskusji o opłacalności fuzji.

W najprostszej postaci kryterium mówi, że iloczyn gęstości plazmy n [m⁻³] i czasu uwięzienia energii τ_E [s] musi przekroczyć pewną wartość minimalną zależną od temperatury:

n × τ_E ≥ n_crit(T)

Dla reakcji D-T minimum n × τ_E wynosi ok. 10²⁰ m⁻³·s w temperaturze ok. 15–20 keV (170–230 milionów kelwinów). Poniżej tej temperatury przekrój czynny jest zbyt mały; powyżej 40 keV spada bremsstrahlung (promieniowanie hamowania) obniżający bilans. Okno 15–20 keV jest optymalnym kompromisem.

Rozszerzone kryterium uwzględnia sprawność konwersji cieplno-elektrycznej η:

n × τ_E × T ≥ 3 × 10²¹ m⁻³ · s · keV (tzw. parametr fuzji, triple product)

Historyczne milowe kamienie w osiąganiu triple product:

  • T-3 (ZSRR, 1968): 5 × 10¹⁸ — przełom, który poświadczył tokamak jako wiodącą koncepcję
  • JET (UK, 1997): 1,5 × 10²⁰, rekordowe 16 MW przez ~1 s (przy 3,2 MJ dostarczonych)
  • JET (2022): rekord energii 59 MJ w 5 s przy mocy 59 MW — nowy rekord
  • JT-60SA (Japonia, pierwsze plazmy 2023): buduje na japońskim programie tokamakowym
  • ITER (Cadarache, Francja, cel 2035+): target triple product przekraczający próg Q=10

Q (Q-factor) to stosunek mocy fuzyjnej do dostarczonej mocy grzewczej. Q=1 oznacza próg breakeven (ignition = Q→∞, plazma sama się podtrzymuje). Żaden tokamak nie osiągnął jeszcze Q=1 w trybie magnetycznym. ITER jest zaprojektowany na Q=10 przy 500 MW mocy fuzyjnej z 50 MW wejściowych.

Historia tokamaka: od T-3 do ITER

Koncepcja tokamaka (toroidalная камера с магнитными катushkami — toroidalna komora z cewkami magnetycznymi) powstała w ZSRR na przełomie lat 50. i 60. XX wieku. Andrei Sacharow i Igor Tamm zaproponowali geometrię toroidalną ok. 1950 roku; Lew Arcymowicz kierował budową pierwszych tokamakow.

T-3 (Instytut Kurczatowa, Moskwa, 1968): ogłoszenie wyników temperatury elektronów 10 000 eV (ok. 100 milionów K) było rewelacją na konferencji IAEA. Zachodnie laboratoriem początkowo powątpiewały; weryfikacja przez brytyjskich fizyków z Culham (1969) potwierdziła sowieckie wyniki. To spowodowało masowe przestawienie zachodnich programów fuzyjnych z pinczu na tokamak.

TFTR (Tokamak Fusion Test Reactor, Princeton, USA, 1982–1997): jako pierwsze urządzenie pracowało z prawdziwym paliwem D-T. W 1994 roku osiągnęło moc fuzyjną 10,7 MW.

JET (Joint European Torus, Culham, UK, 1983–teraz): największy działający tokamak na świecie przez długi czas. Rekord mocy 16 MW w 1997 (Q ≈ 0,65). Nowy rekord energii 59 MJ w 2022 podczas 5-sekundowego strzału — ważny wynik przed zamknięciem JET i startem ITER.

ITER (International Thermonuclear Experimental Reactor, Cadarache, Francja): projekt 35 krajów (UE, USA, Rosja, Chiny, Japonia, Korea, Indie). Prace budowlane przyspieszają, montaż główny od 2020. Cel: demonstracja Q=10, 500 MW przez 400 s. ITER nie będzie elektrowniami — wytworzonej energii nie podłączy do sieci. Służy jako platforma badawcza. Szacowany koszt: >20 mld EUR.

Stellarator: alternatywna droga magnetycznego uwięzienia

Stellarator wynaleziony przez Lymana Spitzera z Princeton (1951) wyprzedza tokamak, ale przez dwie dekady był mniej skuteczny. Różnica konstrukcyjna jest zasadnicza: w stellaratorze skręt helikoidalny linii pola jest wymuszony przez zewnętrzne, trójwymiarowo ukształtowane cewki, nie przez prąd plazmy.

Zalety stellaratora wobec tokamaka:

  • Może pracować ciągle (bez przerw na przeindukcję prądu plazmowego)
  • Nie ma ryzyka disrupcji (nagłego ugaszenia prądu plazmowego — główne zagrożenie dla ścian tokamaka)
  • Bez konieczności napędzania i podtrzymywania prądu plazmowego o gigaaaamperowych wartościach

Wady:

  • Złożona 3D-geometria cewek jest niezwykle trudna w projektowaniu i produkcji
  • Confinement (uwięzienie) historycznie słabsze niż w tokamaku przy tej samej skali

W7-X (Wendelstein 7-X, Greifswald, Niemcy): najnowocześniejszy stellarator, uruchomiony 2015. Cewki optooptymalizowane numerycznie przez 20 lat. W 2023 roku osiągnął rekordowy czas uwięzienia plazmy stellaratora. Program W7-X dostarcza danych kluczowych dla oceny, czy stellarator może być realną alternatywą dla ITER.

LHD (Large Helical Device, Toki, Japonia): helikoidalny stellarator z cewkami nadprzewodzącymi w pracy od 1998. Rekord temperatury jonów 100 milionów K (2017).

Inercyjne uwięzienie (ICF): od NIF do prywatnych startupów

Obok tokamaka i stellaratora istnieje zupełnie inna fizyczna droga do fuzji: Inertial Confinement Fusion (ICF). Zamiast długiego magnetycznego uwięzienia, plazmę ściska się laserami lub wiązkami jonów tak szybko, że zanim zdoła uciec, zdąży zajść synteza.

NIF (National Ignition Facility, Lawrence Livermore, USA): 192 lasery o łącznej energii 1,8 MJ skupione na sferycznej kapsule deuterowo-trytowej. 5 grudnia 2022 roku NIF ogłosił historyczny przełom: uzyskano 3,15 MJ energii fuzyjnej z 2,05 MJ dostarczonych do kapsuli (Q_hohlraum ≈ 1,5). To pierwsza demonstracja „ignition" w historii fuzji ICF — choć z uwagą: łącznie laser absorbował 400 MJ z sieci, więc Q_systemowy << 1. Krok naukowy olbrzymi, wyzwanie inżynierskie nadal ogromne.

ICF jest pokrewne fizycznie bombie termojądrowej (oba opierają się na szybkiej kompresji i nagrzaniu paliwa). NIF jest formalnie programem NNSA (National Nuclear Security Administration) i służy m.in. do badania fizyki broni bez testów nuklearnych. To politycznie wrażliwy aspekt: ICF jest jednocześnie programem fuzyjnym i narzędziem weryfikacji arsenałów.

Prywatne firmy ICF:

  • Inertial Fusion Technologies (Commonwealth Fusion Systems, MIT): skupia się na magnetycznym SPARC, nie ICF
  • Marvel Fusion (Niemcy/USA): łączy ICF z ultra-krótkim impulsem laserowym
  • Xcimer Energy: bardzo duże lasery dla ekonomicznego ICF

Materiały ścian komory: wolfram, beryl i stale RAFM

Jednym z największych wyzwań materiałowych fuzji są ściany reaktora. W odróżnieniu od reaktora rozszczepialnego, rdzeń nie ma „paliwa w układzie stałym" — jest to plazma. Ale ściany muszą przetrwać:

  1. Strumień neutronów 14,1 MeV: znacznie wyższy niż w reaktorach rozszczepialnych (środkowa energia neutronów ~2 MeV). Neutrony 14 MeV powodują transmutacje i uszkodzenia siatkowe znacznie szybciej.
  2. Strumień ciepła: na First Wall (pierwszą ścianę) może padać 0,5–2 MW/m² gęstości strumienia ciepła — porównywalnie do ostrza plazmy słonecznej.
  3. Ładunki cząsteczkowe: deuterony i tritony erodują powierzchnię, implantują się w materiał i tworzą pęcherze helu.

Wolfram (W): stosowany na divertor (komponent odprowadzający ciepło i cząstki) ITER i JET. Wolfram ma najwyższą temperaturę topnienia spośród wszystkich metali (3 410°C), niskie parowanie i doskonałą odporność na ablację. Wady: ciężki, łamliwy w warunkach neutronowego napromieniowania, tworzy wysoko-Z impurity w plazmie co pogarsza energię.

Beryl: zastosowany w JET i planowany na First Wall ITER. Niski numer atomowy (Z=4) oznacza, że nawet jeśli atomy berylu dostaną się do plazmy, nie powodują tak dużych strat radiacyjnych jak wolfram. Wady: skrajnie toksyczny (podobnie jak w Projekcie Manhattan), kruchy, drogi.

Stale RAFM (Reduced Activation Ferritic/Martensitic): stale EUROFER-97, F82H — zaprojektowane tak, by po napromienieniu neutronami fuzji aktywność izotopów popromieniowaniowych spadła do poziomu recyklowalnego po 100 latach. Klasyczna stal nierdzewna zawiera Nb, Mo, Ni, Cu — których izotopy dają długotrwałe aktywacje. W RAFM zastąpiono je W, V, Ta — które aktywują się do krótkotrwałych izotopów.

Blanket litowy i hodowla trytu

Tryt (T lub ³H) jest niestabilny — ma czas połowicznego rozpadu 12,3 lat. Na Ziemi nie istnieje naturalny zasób trytu wystarczający dla elektrowni fuzyjnej. Jedynym realnym źródłem jest hodowla w blankecie litowym reaktora. Lit-6 pochłania neutron i daje tryt:

⁶Li + n → ⁴He + T + 4,8 MeV

Lit-7 też reaguje z szybkimi neutronami:

⁷Li + n → ⁴He + T + n' − 2,5 MeV (pochłania energię)

Blanket musi generować tyle trytu, by pokryć własne zużycie reaktora i zbudować zapas startowy dla nowych reaktorów. Parametr TBR (Tritium Breeding Ratio) musi być > 1,0 (typowy target 1,1–1,2 z marginesem). Osiągnięcie TBR > 1 wymaga:

  • odpowiedniego wzbogacenia w ⁶Li blanketu (naturalny lit: 7,4% ⁶Li)
  • multiplikatorów neutronów (beryl lub ołów: n + Be → 2n + α)
  • minimalizacji pasoźytniczego pochłaniania neutronów przez strukturę reaktora

Koncepcje blanketu: ciekły metal (Li-Pb, Li-Sn-Pb), ciekły lit, keramika litowa (granulki Li₂TiO₃ lub Li₄SiO₄). Każda ma inne własności przepływu ciepła, kompatybilności z materiałami i trudności technologiczne. ITER będzie testował kilka koncepcji blanketu (TBS — Test Blanket System) równolegle.

Disrupcje, niestabilności i ELM: wyzwania eksploatacyjne tokamaka

Eksploatacja tokamaka nie jest prosta. Kilka zjawisk fizyki plazmy może gwałtownie zakończyć strzał lub zniszczyć ścianę:

Disrupcja: nagłe ugaszenie prądu plazmowego (rzędu MA lub GA w przyszłych reaktorach). W ciągu 1–5 ms cała energia termiczna plazmy jest uwalniana do ściany. Dla ITER z energią plazmy 300–1000 MJ disrupcja mogłaby zniszczyć divertor. Unikanie i łagodzenie disrupcji (SPI — Shattered Pellet Injection) to jeden z kluczowych problemów badawczych.

ELM (Edge Localized Modes): cykliczne niestabilności na krawędzi plazmy w trybie wysokiego confinementu (tryb H). Każda impulsowa emisja ELM uderza ciepłem w divertor. W przyszłych reaktorach ELM mogą erodować divertor na niepraktycznie szybko. Metody tłumienia: MARFE (peletki litowe), RMPs (rezonansowe perturbacje magnetyczne), ELM-free modes.

Tryb L i tryb H: plazma może pracować w dwóch trybach uwięzienia. Tryb H (High confinement mode) odkryty na ASDEX w Niemczech (1982) daje 2× wyższe confinement niż tryb L. Jednak tryb H produkuje ELM. Tryb I (Improved) i tryb QH (Quiescent H-mode) próbują łączyć dobre uwięzienie z brakiem ELM.

Implantacja helu: produktem reakcji D-T jest ⁴He. Jądra helu zostają uwięzione i po kilku odbiciach tracą energię, stają się „popiołem" który „brudzi" plazmę. Divertor musi te popioły skutecznie odprowadzać — to jego podstawowa funkcja ekshaustowa.

Prywatne firmy fuzyjne: nowa era komercjalizacji

Po 2010 roku w sektor fuzji weszły prywatne firmy, co zasadniczo zmieniło dynamikę badań. W 2023 roku globalne prywatne inwestycje w fuzję przekroczyły 6 mld USD.

Commonwealth Fusion Systems (MIT, USA): projekt SPARC tokamak z wysokotemperaturowymi nadprzewodnikami (HTS, taśmy REBCO). Magnesy 20 T pozwolą zbudować znacznie mniejszy tokamak niż ITER przy zbliżonej mocy. Cele: SPARC jako badawczy reaktor do 2025, ARC jako pierwsza elektrownia do 2030–2035. Rekord magnesa 20 T ze standardowych taśm HTS osiągnięto w 2021.

Helion Energy (Washington, USA): pulsacyjna fuzja D-³He bez trytu. Pracuje z nagrzaną plazmą z impulsowymi polami zamiast klasycznego magnetycznego uwięzienia. Microsoft podpisał umowę zakupu energii (PPA) z Helion na 2028 — co jest historycznym pierwszym takim kontraktem dla fuzji.

TAE Technologies (Californie, USA): układ plazmy Field-Reversed Configuration z reakcją proton-bor-11 (p + ¹¹B → 3 α). Reakcja ta nie wytwarza neutronów (tzw. aneutronic fusion), co eliminuje problem aktywacji materiałów. Wyzwanie: temperatura zapłonu p-B (ok. 300 keV) jest ok. 10× wyżej niż dla D-T.

Zap Energy (USA): sheared flow stabilized Z-pinch — powrót do koncepcji sprzed tokamaka, ale z nową fizyką stabilizacji. Bardzo prosta geometria i niskie koszty.

Marvel Fusion, HB11, Focused Energy (Europa): ICF z impulsami laserów PW i innowacyjnymi tarczami.

Prywatne firmy działają znacznie szybciej niż wielopaństwowe konsorcja. Ryzyko finansowe jest wysokie, ale potencjalna nagroda — komercyjna elektrownia fuzji przed 2040 — jest ogromna.

Trzy przykłady obliczeniowe

Przykład 1. Energia uwolniona w reakcji D-T

Reakcja: ²D + ³T → ⁴He + n + 17,6 MeV

Rozkład energii:

  • ⁴He (alfa) = 3,5 MeV (ok. 20%)
  • neutron 14,1 MeV (ok. 80%)

Dla mocy fuzyjnej 500 MW (cel ITER):

  • Strumień neutronów: 500 MW × 0,8 / 14,1 MeV = 500 × 10⁶ / (14,1 × 1,6 × 10⁻¹³) = 2,22 × 10²⁰ neutronów/s
  • To ogromny strumień — odpowiednik ok. 22 000 reaktorów badawczych typy MARIA (10⁸ × 10¹² = 10²⁰)

Liczba reakcji D-T na sekundę: 500 MJ/s / 17,6 MeV = 500 × 10⁶ / (17,6 × 1,6 × 10⁻¹³) = 1,78 × 10²⁰ reakcji/s

Masa zużytego D+T: m = N × (m_D + m_T) = 1,78 × 10²⁰ × (2 + 3) × 1,67 × 10⁻²⁷ kg/s = 1,48 × 10⁻⁶ kg/s = **1,48 mg/s** = ok. 128 g/dobę

ITER przy 500 MW zużyłby zaledwie 128 g paliwa dziennie. Dla porównania, elektrownia węglowa 500 MW zużywa ok. 1 000 ton węgla dobę.

Przykład 2. Kryterium Lawsona dla D-T: co musi osiągnąć ITER

Kryterium Lawsona dla D-T wyraża się przez triple product nTτ_E:

Cel ITER: n = 10²⁰ m⁻³, T = 15 keV, τ_E = 3,7 s

nTτ_E = 10²⁰ × 15 × 1,6 × 10⁻¹⁶ J × 3,7 s = 10²⁰ × 2,4 × 10⁻¹⁵ × 3,7 = 8,9 × 10²¹ Pa·s

Typowy breakeven (ignition) wymaga nTτ_E ≈ 3 × 10²¹ Pa·s. ITER jest zaprojektowany z marginesem do osiągnięcia Q=10.

Rekord JET 1997: n = 2 × 10¹⁹, T = 28 keV, τ_E ≈ 0,9 s:

nTτ_E = 2 × 10¹⁹ × 28 × 1,6 × 10⁻¹⁶ × 0,9 ≈ 8,1 × 10²⁰ Pa·s — ok. 1/4 progu

Widać, że JET był w ok. 25% drogi do ignition. ITER ma być już ponad progiem. SPARC z HTS dąży do osiągnięcia ignition w kompaktowej geometrii.

Przykład 3. Produkcja trytu w blankecie litowym

Reaktor fuzyjny o mocy 1 GW(t) zużywa trytu:

E_reakcji = 17,6 MeV = 2,82 × 10⁻¹² J
Liczba reakcji/s = 10⁹ / 2,82 × 10⁻¹² = 3,55 × 10²⁰ /s
Masa zużytego trytu = 3,55 × 10²⁰ × 3 × 1,67 × 10⁻²⁷ kg/s = 1,78 × 10⁻⁶ kg/s = **55,6 g/dobę**

Przy TBR = 1,1 blanket produkuje 110% zużytego trytu:

  • Nadwyżka: 0,1 × 55,6 = 5,56 g/dobę = 2,03 kg/rok
  • Gęstość trytu (gaz) ≈ 4,94 g/L — nadwyżka to zaledwie kilkaset litrów gazu rocznie
  • Masa startowego zapasu trytu dla nowego reaktora: ok. 5 kg (wymagany zapas robocze)

Wniosek: przy TBR = 1,1 jeden 1 GW(t) reaktor produkuje 2 kg/rok nadwyżki trytu — wystarczający do uruchomienia nowego reaktora po 2,5 roku gromadzenia zapasów. To pokazuje, jak ważne jest każde 0,1 w TBR: jeśli rzeczywisty TBR = 0,9 (brak neutronów z multiplikacji), reaktor zużywa zapas trytu i po 50 dniach musi się zatrzymać.

Diagnostyka plazmy: jak mierzyć 150 milionów kelwinów

W plazmie termonuklearnej nie można wstawić termometru. Diagnostyka musi być zdalna i nieinwazyjna — i jednocześnie wystarczająco precyzyjna, by kontrolować warunki reaktora w czasie rzeczywistym.

Thomson scattering (rozpraszanie Thomsona): laser o wysokiej mocy (Nd:YAG, 532 nm) wstrzelony w plazmę rozprasza się na elektronach. Przesunięcie dopplerowskie rozproszonych fotonów daje rozkład prędkości elektronów, a z niego temperaturę elektronową T_e. JET i ITER używają wielu układów Thomson scattering jednocześnie dla profilu radialnego.

ECE (Electron Cyclotron Emission): elektrony wirujące w polu magnetycznym emitują promieniowanie o częstotliwości proporcjonalnej do B. Pasywny detektor mikrofalowy mierzy widmo ECE i daje T_e(r) w czasie rzeczywistym bez lasera. Prosta i ciągła metoda, ale podatna na niestabilności optyczne plazmy.

NPA (Neutral Particle Analyser): atomy wyrzucone z plazmy przez wymianę ładunku niosą informację o temperaturze jonów T_i. Analizator energii neutralnych cząstek mierzy T_i, która w tokamaku jest często trudniejsza do pomiaru niż T_e.

Neutronometria: strumień neutronów fuzyjnych jest proporcjonalny do n_D × n_T × ⟨σv⟩. Kalibrowane liczniki neutronów na zewnątrz reaktora mierzą moc fuzyjną w czasie rzeczywistym. W JET detektory uranowe i scyntylatory ³He pozwoliły zmierzyć 59 MJ w 5 s.

Interferometria mikrofalowa: propagacja mikrofal przez plazmę jest modyfikowana przez gęstość elektronów. Mierzy ∫n_e dl wzdłuż linii widzenia, z czego odtwarza się profil gęstości. Kluczowe dla bilansowania masy w eksperymentach D-T.

Ogrzewanie plazmy do temperatury zapłonu

Zimna plazma zaraz po inicjacji ma temperaturę rzędu eV do 1 keV. Osiągnięcie 15–20 keV wymaga mocnego dodatkowego ogrzewania. Trzy metody dominują w tokamakach:

NBI (Neutral Beam Injection): atomy deuteru lub wodoru są przyspieszane do 100–1000 keV jako jony, a następnie neutralizowane przez wymianę ładunku z gazem i wstrzelone do plazmy jako szybkie neutrały. W plazmie tracą energię w zderzeniach z jonami i elektronami, ogrzewając ją. ITER używa wiązek 1 MeV D⁰. Moc NBI ITER: 33 MW z 2 wtryskiwaczy.

ICRH (Ion Cyclotron Resonance Heating): fale radiowe o częstotliwości rezonansowej cyklotronu jonów (40–80 MHz) wstrzykiwane przez anteny przy ścianie wewnętrznej. Energia absorbowana rezonansowo przez jony ogrzewa je bezpośrednio. Szczególnie skuteczne dla ogrzewania mniejszościowych jonów ³He lub H w plazmie D-T. Moc ITER: 20 MW.

ECRH (Electron Cyclotron Resonance Heating): milimetrowe mikrofale (170 GHz dla ITER) generowane przez gyratory (1 MW każdy). Absorbowane przez elektrony, skąd energia trafia do jonów przez zderzenia. Kluczowe zastosowanie: lokalne grzanie dla kontroli niestabilności NTM. Moc ITER: 20 MW.

Łączna moc grzewcza ITER: NBI 33 MW + ICRH 20 MW + ECRH 20 MW = 73 MW wejściowych do plazmy. Cel: 500 MW mocy fuzyjnej, Q ≈ 10.

Nadprzewodniki i magnesy tokamaka

Pole magnetyczne tokamaka musi być intensywne (5–12 T) i stabilne przez długi czas. Jedynie nadprzewodniki umożliwiają takie pola przy sensownym bilansie energetycznym.

ITER korzysta z magnesów Nb₃Sn (niobowo-cynowych), pracujących w 4,5 K (ciekłym helu). Całkowita energia magazynowana w magnesach: 41 GJ. Każda z 18 cewek toroidalnych waży 360 ton. Są wytwarzane w Europie, Japonii, Chinach i Korei — wzorcowy przykład globalnej kooperacji przemysłowej.

Magnesy HTS (High-Temperature Superconductor): taśmy REBCO (ReBaCuO) mogą pracować w 20 K, osiągając 20 T — dwa razy więcej niż Nb₃Sn. Wyższe pole magnetyczne pozwala zbudować mniejszy tokamak przy tej samej wartości triple product (parametr a²B⁴ determinuje confinement). SPARC (Commonwealth Fusion Systems/MIT) będzie czterokrotnie mniejszy niż ITER (promień główny R = 1,85 m vs 6,2 m), jednak przy B = 12 T vs 5,3 T dla ITER powinien osiągnąć Q > 2.

Rekord magnesa REBCO (20,05 T osiągnięty przez MIT/CFS w 2021) był pierwszym dowodem, że zamknięte systemy HTS można skalować do rozmiarów reaktorowych. To otworzyło pytanie, czy prywatny kompaktowy tokamak na HTS dotrze do Q = 1 przed ITER.

DEMO i droga do komercyjnej elektrowni fuzji

ITER jest platformą badawczą — nie wytwarza prądu. Po ITER zaplanowany jest DEMO (Demonstration Power Station) — pierwszy reaktor produkujący netto energię elektryczną. Szacowany harmonogram:

  • Decyzja o budowie: ok. 2035–2040 (po wynikach ITER z lat 2025–2035)
  • Budowa: 2040–2050
  • Pierwsza energia sieciowa: ok. 2050–2060

Kluczowe różnice DEMO vs ITER:

  • ITER: 500 MW fuzji, Q = 10, brak turbiny, częściowy blanket testowy
  • DEMO: ~2 000 MW fuzji, Q > 25, turbina elektryczna 500–700 MW(e) netto, pełny blanket z TBR > 1,0

DEMO musi rozwiązać problemy, które ITER tylko bada: trwałość materiałów na wiele lat ciągłej pracy, zdalna obsługa i wymiana komponentów wewnętrznych przez roboty, produkcja trytu w pełni bilansująca zużycie oraz ekonomika umożliwiająca konkurencję z innymi źródłami bezemisyjnymi.

Europejski EU-DEMO jest wiodącym projektem; Chiny budują CFETR (China Fusion Engineering Test Reactor) jako szybszą ścieżkę krajową; Korea planuje K-DEMO. Wszystkie mają podobne cele – pierwsze wyniki do 2050.

Tabela porównawcza kluczowych urządzeń fuzyjnych

Poniższa tabela zestawia najważniejsze tokamaki i inne urządzenia fuzyjne, by ułatwić orientację w historii i skali postępu:

Urządzenie Kraj Typ R [m] B [T] I_p [MA] Rekord Q lub energia Lata pracy
T-3 ZSRR Tokamak 1,0 3,5 0,1 T_e = 10 keV (1968) 1960–1979
TFTR USA Tokamak 2,4 5,2 3,0 10,7 MW; Q≈0,25 (1994) 1982–1997
JET UK/UE Tokamak 2,96 3,45 7,0 59 MJ; 59 MW (2022) 1983–2023
JT-60SA Japonia/UE Tokamak 2,96 2,25 5,5 pierwsze plazmy (2023) 2023–
ITER Międzynar. Tokamak 6,2 5,3 15,0 cel Q=10; 500 MW ~2035–
SPARC USA (CFS) Tokamak HTS 1,85 12,2 8,7 cel Q>2 ~2027–
W7-X Niemcy Stellarator 5,5 3,0 — 1 MJ plasma energy (2023) 2015–
LHD Japonia Stellarator 3,9 3,0 — T_i=100 mln K (2017) 1998–
NIF USA ICF — — — 3,15 MJ (2022) 2009–

R = promień główny (tokamaki); B = pole magnetyczne toroidalne; I_p = prąd plazmowy; stellaratory nie mają prądu plazmowego jako parametru projektowego.

Tabela pokazuje, że wzrost skali (R, B, I_p) koreluje z osiąganym triple product. ITER jest gigantycznym skokiem w górę wobec JET — ponad 2× większy promień i ponad 2× wyższe pole, co daje >8× lepsze uwięzienie przy tych samych warunkach plazmy.

Bilans energetyczny fuzji: czy to naprawdę „nieograniczone" paliwo?

Często można usłyszeć, że fuzja oferuje „nieograniczone, bezpieczne, czyste paliwo". Warto rozważyć każde z tych twierdzeń z akademicką precyzją.

Deuterium: dostępność jest faktycznie praktycznie nieograniczona. Stężenie D w wodzie oceanicznej to 1/6420 mol/mol (ok. 150 ppm masowych), co oznacza 3,3 × 10¹³ ton deuteru w oceanach. Przy 1 GW(e) przez rok z fuzji D-T zużywamy ok. 100 kg D rocznie. Przy obecnym globalnym zużyciu energii zasoby deuteru starczyłyby na miliardy lat.

Tryt: na Ziemi praktycznie nie istnieje naturalnie — jest produktem kosmicznym i radioaktywnym (T₁/₂ = 12,3 lat). Cały światowy zapas trytu to ok. 25–30 kg, głównie jako produkt uboczny w reaktorach CANDU w Kanadzie. Elektrownia 1 GW(e) zużywałaby ok. 55 kg/rok. Jak wskazano wcześniej, reaktor musi sam produkować tryt w blankecie (TBR > 1). To fundamentalne wyzwanie technologiczne, nie tylko naukowe.

Hel-3 (³He): alternatywne paliwo fuzyjne, które w reakcji D-³He nie wytwarza neutronów (aneutronic). Problem: na Ziemi go prawie nie ma — śladowe ilości z rozpadu trytu. Skała Księżyca jest wzbogacona w ³He implantowany przez wiatr słoneczny (brak atmosfery). Futurologiczne plany wydobycia ³He z Księżyca są technologicznie dalekie, ale zasoby szacuje się na 1–5 milionów ton — odpowiednik energetyczny ok. 10 000 lat globalnego zapotrzebowania.

Lit: sole litu do produkcji trytu. Globalne zasoby litu: ok. 90 milionów ton (dane z 2023). Na 1 GW(e) przez rok potrzeba ok. 50 kg Li-6 (przy wzbogaceniu). To mikroskopijne zużycie wobec zapasów. Wyzwaniem jest nie ilość, lecz wzbogacenie Li-6 z naturalnych 7,4% do wymaganego 90% — sam ten proces wymaga dużych nakładów energii i technologii separacyjnych (historycznie elektrochemicznych).

Bezpieczeństwo: w odróżnieniu od rozszczepienia, fuzji nie można wywołać poza kontrolowanymi warunkami. Przy każdym zakłóceniu (utracie pola, ciśnienia, temperatury) plazma sama gaśnie w ciągu milisekund. Nie ma łańcuchowej reakcji, massy krytycznej ani „runaway" w sensie reaktorów rozszczepialnych. Radiologicznie: tryt jest miękkim beta-emiterem, ryzyko uwolnienia dużej aktywności trytu jest małe, ale niezerowe. Aktywowane ściany reaktora (RAFM) dają niższą, krótszą aktywność niż HLW z reaktorów rozszczepialnych.

Odpady: aktywowane materiały strukturalne (pierwotnie RAFM) mają aktywność opadającą do poziomu recyklingu w 100 latach, nie 10 000 jak HLW. To fundamentalna zmiana w zarządzaniu odpadami wobec fission. Jednak „czysta fuzja" nie oznacza „bez odpadów" — i ważne, by studenci rozumieli to dokładnie.

Polska perspektywa i zaangażowanie w EUROfusion

Polska uczestniczy w europejskim programie fuzji przez konsorcjum EUROfusion, obejmujące 30 organizacji z 26 krajów. Polskie instytucje członkowskie: NCBJ (Narodowe Centrum Badań Jądrowych, Świerk) oraz Instytut Fizyki Plazmowej i Laserowej Mikrosyntezy (IFPiLM, Wrocław).

IFPiLM prowadzi badania w obszarach fizyki plazmy i wyładowań elektrycznych, diagnostyki plazmowej (w tym kalorymetrii dla ITER), laserowej syntezy inercyjnej i dozymetrii neutronowej. Polski przemysł uczestniczył też w kontraktach ITER dotyczących zasilaczy magnesów i komponentów próżniowych.

Dla studentów fizyki w Polsce droga do fuzji wiedzie przez studia z fizyki plazmowej i optyki nieliniowej (Wydział Fizyki UW), mechaniki płynów i MHD (Politechnika Gdańska, AGH), inżynierii materiałowej (Politechnika Wrocławska, AGH) oraz inżynierii jądrowej (AGH, Politechnika Warszawska). Programy EUROfusion oferują staże i granty studentów z krajów członkowskich, w tym Polski — to realna droga zaangażowania się w projekt ITER lub DEMO przed ukończeniem studiów doktoranckich.

Pytania otwarte dla badaczy i studentów

  • Dlaczego ITER wybrano jako konstrukcję tokamaka, a nie stellaratora, mimo że stellarator może pracować ciągłe i unika problemu disrupcji? Jakie byłyby konsekwencje gdyby w 1968 roku ZSRR wybrał stellarator jako priorytet?
  • Czy Q=1 przy NIF (przy uwzględnieniu energii lasera) można osiągnąć bez fundamentalnie nowych laserów? Jaka musi być sprawność konwersji elektryczność→laser→kapsulę, by ICF stał się opłacalne?
  • Jak rozwiązać problem neutronów 14,1 MeV degradujących ściany reaktora, gdy czas wymiany pierwszej ściany musi być ograniczony do kilku tygodni rocznie? Jakie materiały i techniki napawania roboczego są badane?
  • Czy p-¹¹B (fuzja bez neutronów TAE Technologies) jest fizycznie osiągalna w urządzeniu o rozsądnej skali? Co decyduje o tym, że temperatura 300 keV jest tak trudna technicznie, i jakie mechanizmy utraty energii dominują przy tak wysokich temperaturach?
  • Jaka jest rola trytu w kontekście bezpieczeństwa jądrowego: czy elektrownia fuzji D-T z kilogramami trytu na miejscu stwarza ryzyko proliferacyjne lub radiologiczne? Jak to się ma do składowania HLW z reaktorów rozszczepialnych? Czy ³H może służyć jako surowiec do wzbogacania deuteru w bombie termojądrowej?
  • Dlaczego hel-3 ze skały Księżycowej jest uważany za paliwo aneutryczne dla fuzji i jakie wyzwania technologiczne stoją na drodze do wydobycia ³He z regolitu w skali przemysłowej?
  • Jak porównać TCO (całkowity koszt własności) elektrowni fuzji DEMO z reaktorem jądrowym Gen-IV lub farmą wiatrową morską przy uwzględnieniu kosztów kapitałowych, paliwa i zarządzania odpadami przez cały cykl życia?
  • Jakie są podstawowe ograniczenia wynikające z beta-limit (β = p_plasma / (B²/2μ₀)) dla tokamaka i stellaratora: dlaczego wyższy β jest pożądany i co fizykalnie ogranicza jego wartość?

Podsumowanie dydaktyczne

  1. Kryterium Lawsona definiuje minimum fizyczne: triple product nTτ_E ≥ 3 × 10²¹ Pa·s dla D-T przy 15–20 keV to fizyczne minimum, nie wybór konstruktora — każde urządzenie musi to osiągnąć.

  2. Tokamak i stellarator rozwiązują ten sam problem różnymi drogami: tokamak korzysta z prądu plazmy (prostota, ale disrupcje i tryb pulsowy); stellarator z 3D-cewek (ciągłość, ale skrajna złożoność geometrii).

  3. ITER jest platformą badawczą, nie elektrownią: Q=10 przy 500 MW fuzyjnych jest celem naukowym; energia nie trafi do sieci; decyzja o budowie komercyjnego reaktora DEMO zależy od wyników ITER.

  4. Neutrony 14,1 MeV są dominującym wyzwaniem materiałowym: przenoszą 80% energii, niszczą sieć krystaliczną stali, powodują transmutacje i wzbogacają tryt w blankecie — od ich opanowania zależy żywotność reaktora.

  5. Tryt jest kluczowym, ale limitowanym zasobem: TBR > 1 musi być osiągnięte przez blanket litowy dla samodzielności paliwa; przy TBR < 1 reaktor zużywa zapas trytu bez odtwarzania i po miesiącach zatrzymuje się.

  6. ICF osiągnęło przełom naukowy (NIF 2022), ale sprawność systemowa nadal <0,01 — droga do elektrowni ICF wymaga fundamentalnie innej sprawności laserów lub wiązek jonów.

  7. Prywatny sektor zaoferował nową dynamikę: Commonwealth Fusion, Helion, TAE i Zap Energy działają z prędkością startupów — ryzyko finansowe jest wysokie, ale potencjalna nagroda ogromna, a harmonogramy 2030–2035 są ambitne, lecz nie fantastyczne.

  8. Fuzja D-T i bomba termojądrowa używają tych samych reakcji w zupełnie różnych reżimach: mili-do-microsekund w broni, minuty-do-godzin w reaktorze — to nie jest analogia, to antyteza, choć fizyka jądrowa jest wspólna.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału dobrze pokazującego różnicę geometrii pola między tokamakiem a stellaratorem oraz rolę blanketu litowego.

Powiązane kalkulatory i narzędzia

  • Tryt — liczy produkcję, rozpad i podstawowe bilanse trytu w układach jądrowych.
  • NKE — daje kartę nuklidu z danymi jądrowymi, energiami separacji i porównaniem lokalnych baz.
  • Osłona wielowarstwowa — porównuje wkład kolejnych warstw osłonowych i ich masę powierzchniową.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu reakcji D-T i D-D jako kandydatów energetycznych. Należy:

  1. porównać wymagane temperatury zapłonu jakościowo i na podstawie podanych zakresów,
  2. odnieść to do kryterium Lawsona,
  3. wskazać, dlaczego układ D-T jest praktyczniejszy mimo problemu z trytem,
  4. wyjaśnić, jaka część energii odpływa z reakcji z neutronem,
  5. sformułować wniosek, dlaczego wybór reakcji wpływa bezpośrednio na konstrukcję całego reaktora.

Celem ćwiczenia jest pokazanie, że fizyka przekroju czynnego i inżynieria reaktora są tu nierozdzielne.

Drugie ćwiczenie powinno dotyczyć architektury tokamak kontra stellarator. Należy:

  1. rozpisać, skąd w obu rozwiązaniach bierze się skręt linii pola,
  2. wskazać, które rozwiązanie jest bliższe pracy ciągłej, a które prostsze pod względem koncepcji pola,
  3. odnieść oba układy do problemu niestabilności plazmy,
  4. dodać rolę blanketu litowego i ochrony materiałów przed neutronami,
  5. wyjaśnić, dlaczego dodatni bilans energetyczny samej plazmy nie kończy jeszcze problemu elektrowni fuzyjnej.

To ćwiczenie ma pokazać, że trudność kontrolowanej syntezy nie kończy się na samym zapłonie reakcji.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły
