Od licznika Geigera do spektrometru gamma: tor pomiarowy promieniowania jonizującego

Streszczenie

Tor pomiarowy promieniowania jonizującego nie zaczyna się od wyświetlacza, lecz od pytania: jaką informację niesie pojedyncze zdarzenie w detektorze? W liczniku Geigera-Müllera zwykle interesuje nas sama liczba impulsów, a w spektrometrze gamma także ich amplituda, bo dopiero ona pozwala przejść od „coś promieniuje” do „w widmie widać energię charakterystyczną dla danego radionuklidu”.^1,2

Ten artykuł porządkuje podstawowy łańcuch aparatury: detektor, zasilanie, przedwzmacniacz, układ kształtujący, dyskryminator, licznik, analizator jednokanałowy albo wielokanałowy oraz komputer. To tekst pomostowy między prostymi licznikami GM, artykułami o czasie martwym i bardziej zaawansowaną spektrometrią gamma.^3,4

Rozszerzenie tematu

Jeden impuls, wiele możliwych znaczeń

Wyobraźmy sobie, że w detektorze pojawia się pojedynczy impuls. Początkujący użytkownik licznika widzi tylko kliknięcie albo wzrost liczby na ekranie. Elektronik widzi sygnał, który ma amplitudę, czas narastania, czas opadania, szum, linię bazową i relację do progu. Fizyk jądrowy pyta jeszcze, czy impuls zachował informację o energii cząstki lub fotonu.

To rozróżnienie jest kluczowe. W najprostszym liczniku impuls jest zdarzeniem do zliczenia. W spektrometrze impuls jest małym pakietem informacji: jego amplituda ma być możliwie proporcjonalna do energii zdeponowanej w detektorze. Ta różnica decyduje o całej architekturze aparatury.¹

Dlatego tor pomiarowy promieniowania można opisać jako odpowiedź na trzy pytania:

• czy zdarzenie zaszło,
• kiedy zaszło,
• jaką energię albo klasę energii reprezentuje.

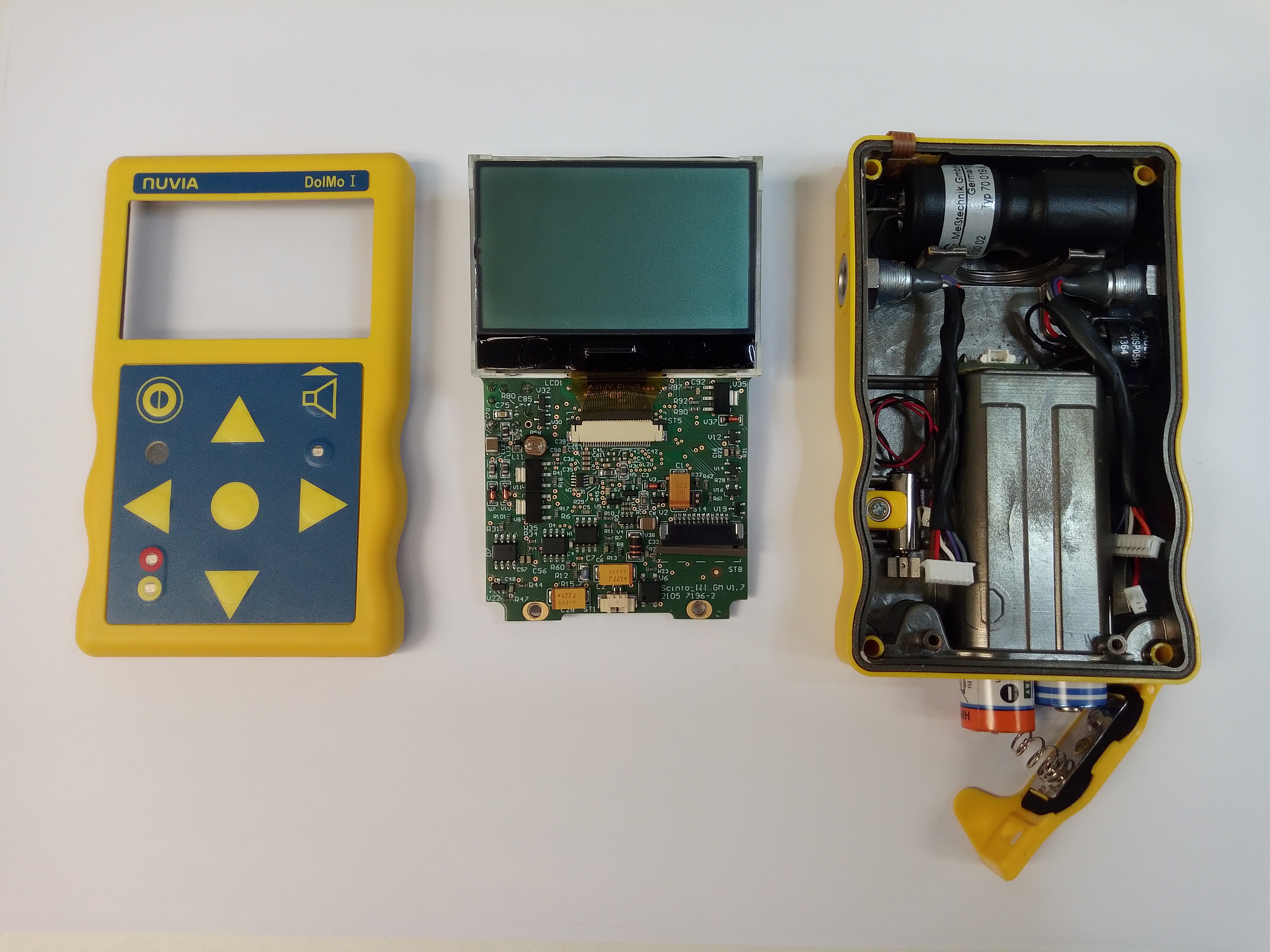

Licznik GM odpowiada przede wszystkim na pierwsze pytanie. Szybka elektronika koincydencyjna lub system czasu przelotu dodaje drugie. Spektrometria gamma próbuje odpowiedzieć na trzecie.

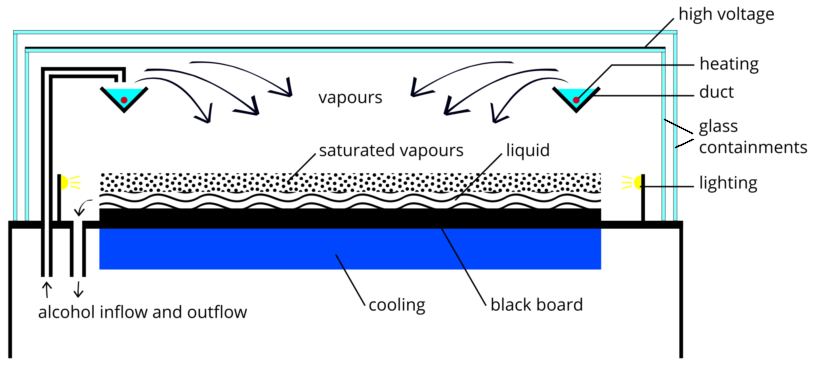

Detektor: miejsce zamiany promieniowania na ładunek albo światło

Pierwszy blok toru to detektor. W dydaktyce najczęściej spotykamy trzy rodziny:

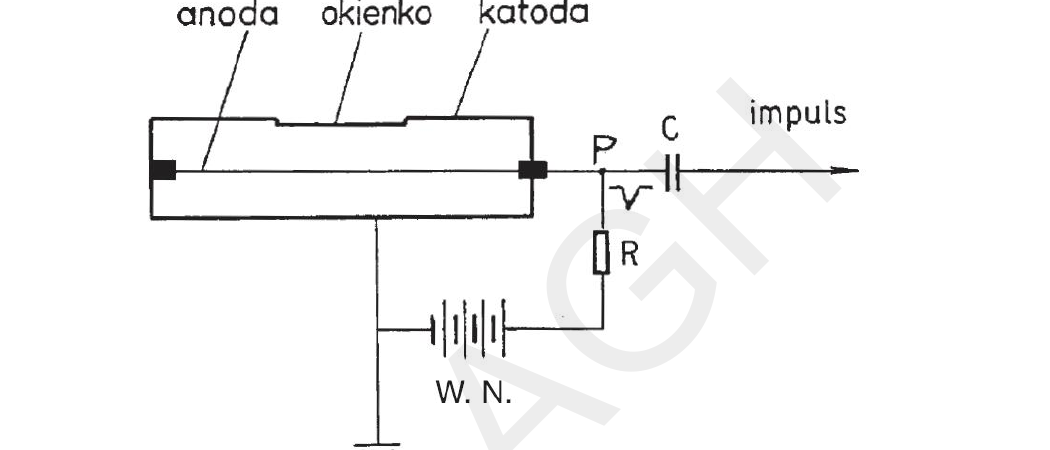

• detektory gazowe: komory jonizacyjne, liczniki proporcjonalne i liczniki Geigera-Müllera,
• detektory scyntylacyjne: kryształy NaI(Tl), CsI(Tl), tworzywa scyntylacyjne i fotodetektory,
• detektory półprzewodnikowe: krzemowe detektory alfa, Ge(Li) i HPGe w spektrometrii gamma.

Dziunikowski i Kalita opisują je jako różne sposoby generowania sygnału elektrycznego na podstawie oddziaływania promieniowania z materią.¹ W detektorze gazowym powstają pary jonów. W scyntylatorze energia promieniowania zamienia się najpierw na błyski światła. W detektorze półprzewodnikowym powstają pary elektron-dziura. W każdym przypadku trzeba potem zebrać sygnał i oddać go elektronice.

Różnice między detektorami nie są kosmetyczne. Licznik GM daje duże, łatwe impulsy, ale traci informację energetyczną. Scyntylator pozwala mierzyć energię gamma z umiarkowaną rozdzielczością. Detektor półprzewodnikowy może dać znacznie lepszą rozdzielczość energetyczną, ale wymaga bardziej wymagającej aparatury, stabilności i często chłodzenia. Nie istnieje detektor „najlepszy do wszystkiego”.

Zasilanie: warunek stabilności, nie dodatek

Większość detektorów promieniowania wymaga dobrze określonego napięcia pracy. W liczniku GM napięcie decyduje o wejściu w plateau. W fotopowielaczu scyntylacyjnym wysokie napięcie na dynodach decyduje o wzmocnieniu. W detektorze półprzewodnikowym polaryzacja wpływa na zbieranie ładunku i objętość czynną.^1,2

Przewodnik KChRS dobrze pokazuje dydaktyczne znaczenie tego punktu: osobne ćwiczenia dotyczą wyznaczania napięcia pracy licznika GM oraz doboru parametrów pracy licznika scyntylacyjnego.² Student ma zobaczyć, że napięcie nie jest „gałką jasności”, tylko częścią definicji pomiaru. Zbyt małe napięcie zaniża lub destabilizuje zliczenia. Zbyt duże może zwiększyć szumy, impulsy fałszywe lub doprowadzić układ do zakresu, w którym traci własności pomiarowe.

W praktycznym opisie wyniku powinno się więc podawać nie tylko typ detektora, ale także warunki pracy: napięcie, ustawienia wzmocnienia, próg, czas kształtowania, geometrię i czas pomiaru. Bez tego liczba zliczeń albo widmo są trudne do powtórzenia.

Przedwzmacniacz: pierwsze miejsce, gdzie można zepsuć sygnał

Sygnał z detektora bywa mały, krótki i podatny na szum. Przedwzmacniacz znajduje się blisko detektora, aby możliwie szybko zamienić ładunek lub prąd na napięcie nadające się do dalszej obróbki. W spektrometrii jego rola jest szczególnie ważna, bo jeśli tu zostanie utracona proporcjonalność między energią a amplitudą, późniejszy analizator wielokanałowy nie odzyska informacji.

W prostym liczniku GM impuls może być na tyle duży, że tor wejściowy jest prostszy. W detektorach proporcjonalnych, scyntylacyjnych i półprzewodnikowych przedwzmacniacz jest już pełnoprawnym elementem aparaturowym. Ma własny szum, pojemność wejściową, czas odpowiedzi, podatność na mikrofonowanie i ograniczenia dynamiczne.

To jest dobry moment, aby odróżnić dwa tryby pracy:

• tryb zliczający: interesuje nas przekroczenie progu,
• tryb spektrometryczny: interesuje nas amplituda impulsu.

W trybie zliczającym można tolerować większe uproszczenia kształtu impulsu. W trybie spektrometrycznym każdy etap musi zachować informację amplitudową.

Kształtowanie impulsu

Surowy impuls z detektora rzadko trafia bezpośrednio do licznika lub analizatora. Układ kształtujący nadaje mu wygodniejszą postać: ogranicza szum, skraca ogon, stabilizuje linię bazową i przygotowuje sygnał do dyskryminacji albo pomiaru amplitudy. W spektrometrii gamma dobór czasu kształtowania jest kompromisem między rozdzielczością energetyczną a odpornością na dużą częstość zliczeń.^1,5

Dłuższe kształtowanie może poprawić stosunek sygnału do szumu, ale zwiększa ryzyko nakładania impulsów. Krótsze kształtowanie pozwala pracować przy większej liczbie zdarzeń, lecz może pogorszyć rozdzielczość. To jeden z powodów, dla których dwa widma tej samej próbki mogą wyglądać inaczej, jeśli zostały zmierzone na innych ustawieniach elektroniki.

W prostym liczniku domowym kształtowanie bywa ukryte: impuls przechodzi przez filtr, komparator i licznik mikrokontrolera. W aparaturze laboratoryjnej użytkownik częściej widzi parametry takie jak stała czasowa, czas formowania, próg dolny, próg górny i wzmocnienie.

Dyskryminator: próg między sygnałem i szumem

Dyskryminator odpowiada na pytanie: czy impuls jest wystarczająco duży, aby go policzyć? Jeśli próg jest zbyt niski, układ zacznie liczyć szum i impulsy fałszywe. Jeśli próg jest zbyt wysoki, straci część realnych zdarzeń. W liczniku prostym próg jest często jeden. W analizatorze jednokanałowym (SCA) można ustawić okno amplitud: zliczane są tylko impulsy mieszczące się między progiem dolnym i górnym.¹

Takie okno jest pierwszym krokiem w stronę spektrometrii. Nie budujemy jeszcze pełnego widma, ale możemy zliczać zdarzenia z wybranego zakresu energii. Historyczne zestawy ćwiczeniowe często używały analizatorów jednokanałowych do pomiarów wybranych linii lub rozproszonego promieniowania gamma.

Analizator wielokanałowy (MCA) robi tę samą ideę szerzej: zamiast jednego okna amplitud dzieli impulsy na wiele kanałów. Każdy kanał odpowiada zakresowi amplitudy, a po kalibracji zakresowi energii. Tak powstaje widmo.

Licznik, analizator i komputer

Za dyskryminatorem tor może pójść w kilku kierunkach:

• licznik impulsów zapisuje liczbę zdarzeń w czasie,
• licznik częstości pokazuje CPS lub CPM,
• SCA liczy impulsy w jednym oknie amplitud,
• MCA buduje histogram amplitud,
• komputer zapisuje dane, robi kalibrację, odejmuje tło i liczy obszary pików.

W prostym liczniku USB komputer jest głównie rejestratorem zliczeń. W spektrometrze komputer staje się częścią aparatury: przypisuje kanały do energii, obsługuje czas rzeczywisty i żywy, dopasowuje piki, odejmuje tło, liczy niepewności i zapisuje metadane pomiaru.

To jest ważne dla kultury danych. Sam plik z widmem nie wystarczy. Potrzebne są informacje o detektorze, ustawieniach, kalibracji, czasie pomiaru, tle, geometrii i próbce. Bez nich widmo jest obrazkiem, a nie wynikiem naukowym.

Kalibracja energii

W spektrometrii gamma kanał analizatora nie jest jeszcze energią. Trzeba wykonać kalibrację, używając znanych linii gamma. W najprostszym zakresie zależność kanał-energia przybliża się linią:

E = a * kanał + b.

W praktyce trzeba sprawdzić liniowość, stabilność wzmocnienia, dryft temperaturowy i położenie pików kontrolnych. Jeśli układ zmieni wzmocnienie, piki przesuną się po osi kanałów i automatyczna identyfikacja może stać się błędna.

KChRS wykorzystuje w ćwiczeniach spektrometrię gamma do oznaczania naturalnej promieniotwórczości żywności i materiałów budowlanych, pracując na fotopikach takich jak K-40 czy Cs-137.² Dydaktycznie jest to bardzo dobry kontekst: uczeń widzi, że pik nie jest „etykietą izotopu” daną przez program, lecz wynikiem kalibracji, geometrii i statystyki.

Kalibracja wydajności

Nawet poprawna energia piku nie mówi jeszcze, ile radionuklidu znajduje się w próbce. Do aktywności potrzebna jest wydajność detekcji. Zależy ona od energii gamma, geometrii, rozmiaru próbki, odległości, osłon, samoabsorpcji i prawdopodobieństwa emisji danej linii.^1,2

Dlatego aktywność nie jest prostym „pole piku = Bq”. Typowy rachunek wymaga:

• odjęcia tła,
• wyznaczenia pola fotopiku,
• uwzględnienia czasu pomiaru,
• uwzględnienia intensywności emisji gamma,
• uwzględnienia wydajności detektora dla danej energii i geometrii,
• przeliczenia na masę, objętość albo aktywność całkowitą próbki.

W ćwiczeniach studenckich ten łańcuch jest ważniejszy niż sama liczba końcowa. Pokazuje, że spektrometria jest metrologią, a nie aplikacją rozpoznającą radionuklidy „po obrazku”.

Tło, czas żywy i czas rzeczywisty

Tło promieniowania jest częścią każdego pomiaru. W prostym liczniku odejmuje się średnią częstość tła od częstości próbki. W spektrometrii odejmuje się widmo tła lub obszar tła pod pikiem. W obu przypadkach niepewność tła przechodzi do niepewności wyniku.

Do tego dochodzi czas martwy. W spektrometrach często rozróżnia się real time, czyli czas zegarowy pomiaru, i live time, czyli czas efektywnie dostępny dla rejestracji impulsów. Jeśli aktywność próbki jest zbyt duża albo tor zbyt wolny, różnica między tymi czasami rośnie. Wynik bez poprawki może być zaniżony, a widmo zniekształcone.⁵

W liczniku GM ten sam problem pojawia się jako gubienie impulsów. W scyntylatorze i półprzewodniku dochodzi pile-up, czyli nakładanie impulsów, które może tworzyć fałszywe zdarzenia energetyczne. Dlatego artykuł o czasie martwym powinien być czytany przed interpretacją intensywności pików.

Od GM do spektrometru: co naprawdę się zmienia

Przejście od licznika Geigera do spektrometru gamma nie polega na dodaniu ekranu i komputera. Zmienia się rodzaj zachowanej informacji.

W liczniku GM:

• impuls jest zasadniczo zdarzeniem logicznym,
• amplituda nie niesie użytecznej informacji o energii,
• wynik to częstość zliczeń,
• przeliczenie na dawkę jest przybliżone i zależne od kalibracji,
• aparat dobrze działa jako wskaźnik i alarm.

W spektrometrze gamma:

• amplituda impulsu ma odpowiadać energii,
• potrzebna jest liniowość toru,
• potrzebna jest kalibracja energii i wydajności,
• wynik jest histogramem energii,
• aparat może wspierać identyfikację radionuklidów i pomiary aktywności.

To jest zasadniczy próg pojęciowy. Wiele błędów w popularnych dyskusjach wynika z oczekiwania, że licznik GM zachowa się jak spektrometr, albo że spektrometr automatycznie da wiarygodną aktywność bez geometrii i kalibracji.

Co powinien zawierać opis pomiaru

Minimalny opis dobrego pomiaru radiometrycznego powinien zawierać:

• typ detektora,
• napięcie pracy i ustawienia toru,
• czas pomiaru,
• tło i sposób jego odjęcia,
• geometrię próbka-detektor,
• kalibrację energii,
• kalibrację wydajności, jeśli liczymy aktywność,
• poprawki na czas martwy,
• sposób wyznaczania niepewności,
• informację o oprogramowaniu lub algorytmie obróbki.

Bez tych danych wynik może być użyteczny orientacyjnie, ale nie powinien być traktowany jako pomiar ilościowy na poziomie laboratoryjnym. To dotyczy zarówno prostego licznika domowego, jak i spektrometru z ładnym interfejsem.

Fizyka pracy licznika Geigera-Müllera: plateau i gaz wygaszający

Licznik Geigera-Müllera (GM) to detektor gazowy pracujący w trybie wyładowania proporcjonalnego. Gdy cząstka lub foton jonizuje gaz w cylindrycznej rurce, pierwotne jony są przyspieszane przez pole elektryczne i wytwarzają wtórne lawiny jonów. W trybie Geigera-Müllera (napięcie powyżej progu proporcjonalności) każde zdarzenie powoduje pełne wyładowanie wzdłuż całej rurki, niezależnie od pierwotnej energii — stąd utrata informacji o energii.

Plateau licznika GM: zależność szybkości zliczeń od napięcia zasilania. Przy zbyt niskim napięciu impulsy są zbyt słabe, by przekroczyć próg dyskryminatora. W obszarze plateau (typowo 100–200 V szerokości) szybkość zliczeń jest prawie niezmienna — tutaj pracuje się w praktyce, bo małe dryfty napięcia nie wpływają istotnie na wynik. Powyżej plateau ciągłe wyładowania zniszczą detektor.

Wyznaczenie napięcia operacyjnego: rutynowe ćwiczenie, gdzie mierzy się szybkość zliczeń od wzorca w funkcji napięcia HV i wyznacza: (1) napięcie progu plateau V_th, (2) napięcie górne plateau V_max, (3) nachylenie plateau (% na 100 V — poniżej 3% na 100 V jest idealne), (4) punkt pracy: V_op = V_th + 50–100 V.

Gaz wygaszający: Chlor (Cl₂) lub etanol/izobutan jako składnik gazu wypełniającego. Rola: pochłaniają fotony UV z plazmv wyładowania zanim dotrą do katody i wywołają kolejne wyładowanie. Bez gazu wygaszającego detektor "dzwoni" (ringing) — jedna cząstka wywołuje wiele impulsów.

Czas martwy GM: po wyładowaniu detektor jest nieaktywny przez czas martwy τ ≈ 50–300 µs (w zależności od gazu, geometrii i elektroniki). Przy µ = 100 µs i 1000 zliczeń/s traci się ~9% zliczeń. Przy 10 000 zliczeń/s — stracone 63%. Dla dużych aktywności konieczna jest korekcja: N_prawdziwe = N_mierzone / (1 − N_mierzone × τ).

Detektory proporcjonalne i ich specyfika

Licznik proporcjonalny działa poniżej progu Geigera — przy niższym napięciu. W tym obszarze liczba jonów wtórnych jest proporcjonalna do liczby jonów pierwotnych, a więc pośrednio — do energii zdeponowanej. To pozwala na ograniczoną spektrometrię (dla promieniowania alfa, beta o niskiej energii, promieniowania X):

Detektory przepływowe (flow proportional counters): używane do pomiaru niskoenergetycznych emiterów alfa i beta. Gas flow zapewnia stały skład gazu (P-10: 90% Ar + 10% CH₄). Okno mylarowe (Mylar 0,4–1,0 µm) pozwala na wejście promieniowania niskoenergetycznego.

Komory jonizacyjne: napięcie niższe niż w proporcjonalnym — poniżej wzmocnienia gazowego. Mierzą absolutną liczbę pierwotnych par jonów. Stosowane jako dozymetry (komory jonizacyjne w radiometrii klinicznej) lub w reaktorach jako monitory mocy neutronowej.

Komory tkankowe (tissue equivalent): gas simulating body tissue (TE gas: 64,4% CH₄, 32,4% CO₂, 3,2% N₂). Stosowane do pomiaru dawki pochłoniętej w tkance w warunkach promieniowania neutronowego i mieszanego.

Standardy NIM, CAMAC i USB: ewolucja aparatury

Przez kilka dekad standard NIM (Nuclear Instrument Module) definiował fizyczny format modułów aparatury jądrowej. Modułowe zasilacze, wzmacniacze, dyskryminatory, SCA, MCA, przetworniki czas-amplituda (TAC), bramkujące opóźnienia i splitters były dostępne jako wymienne moduły NIM w standardowej obudowie (BIN).

NIM (1969–dzisiaj): zasilanie ±6V, ±12V, +24V; sygnały logiczne NIM (−0,6...−1,4 V = logiczny 1); impulsy analogowe w amplitudzie; konektory LEMO 00 dla małych sygnałów, BNC dla większych. Standard nadal używany w laboratoriach, starsze obudowy NIM z lat 1970–1990 nadal w eksploatacji.

CAMAC (1972–1990s): kratkowy standard dla większych systemów z zarządzaniem magistralą. Rozbudowane zestawy akwizycji dla eksperymentów fizyki cząstek. Wypierany przez VME i PCI od lat 1990.

VME (1981–dzisiaj): standard magistrali dla szybkich systemów, nadal używany w fizyce cząstek i astrofizyce.

USB/Ethernet i cyfrowe przetwarzanie sygnałów (DPP): nowoczesne systemy spektrometryczne wykonują kształtowanie i analizę impulsów cyfrowo w układach FPGA. Detektor → preamplifikator → szybki ADC 14–16 bit, 100–500 MHz → FPGA z filtrem trapezoidalnym lub Gaussa → USB/Ethernet → laptop z programem. Zalety: rekonfigurowalność, brak analogowego dryfu, możliwość filtrowania pile-up algorytmicznie, zapis danych do analizy offline.

Systemy DPP (np. CAEN DT5724, Mirion Osprey, ORTEC DigiDART) to standard w nowoczesnych laboratoriach. Starsze analogowe systemy NIM nadal pracują, bo kryształy HPGe mają czas życia >20–30 lat.

Cyfrowe przetwarzanie impulsów (DPP) — zasada działania

Filtr trapezoidalny jest dominującą metodą kształtowania w systemach DPP:

1. Próbkowanie przebiegu napięcia wyjściowego preamplifikatora (impuls wykładniczy, czas zaniku RC~50–100 µs) z częstotliwością 100–500 MHz.
2. Dwukrotne różniczkowanie cyfrowe z opóźnieniem tworzy trapez: narastanie → plateau → opadanie. Długość plateau = Flat Top (FT, ~1–4 µs dla HPGe). Czas narastania = Rise Time (RT, ~1–3 µs).
3. Peak amplitude z plateau daje amplitudę proporcjonalną do energii zdeponowanej.
4. Pile-up rejection: sprawdzanie, czy pod trapezem nie ma nakładającego się impulsu; odrzucanie par impulsów bliskich w czasie.

Zalety filtra trapezoidalnego nad analogowym filtrem Gaussa/CR-RC⁴:

• Brak analogowego dryftu wzmocnienia
• Możliwość dynamicznej zmiany RT i FT bez wymiany modułów
• Algorytm korekcji "ballistic deficit" kompensuje efekty zbierania ładunku w dużych kryształach HPGe

Sygnał cyfrowy a analogowy: co traci się przy digitalizacji

Analogowe systemy NIM mają własną "muzykalność" — każda kombinacja wzmacniacza i kształtowania ma inną odpowiedź na trudne sygnały (pile-up, low-energy continuum). Cyfrowe systemy DPP są bardziej jednolite, ale też bardziej przejrzyste: użytkownik widzi, co robi filtr.

Kluczowe wymagania dla ADC w spektrometrii gamma HPGe:

• Rozdzielczość ADC: minimum 12 bit (4096 kanałów), typowo 14–16 bit (16384–65536 kanałów) — każdy bit ADC dodaje 2× więcej kanałów
• Szybkość próbkowania: 100–500 MHz dla standardowych HPGe, 1 GHz+ dla detektorów LaBr₃ o krótkim czasie zaniku
• Szum ADC (ENOB — Effective Number of Bits): musi być > 12 ENOB dla spektrometrii HPGe
• Synchronizacja: wielokanałowe systemy wymagają synchronizacji ADC (koincydencje, systemy antykompton)

Systemy koincydencyjne i anty-koincydencyjne

Zaawansowane tory pomiarowe używają koincydencji (jednoczesna detekcja w dwóch lub więcej detektorach) i antykoincydencji (odrzucanie zdarzenia gdy detektor pomocniczy też zarejestruje impuls):

Koincydencje w fizyce jądrowej:

• Wyznaczanie jądra pośredniego przez koincydencję gamma-gamma (kaskady)
• PET (Positron Emission Tomography): koincydencja anihilacyjnych fotonów 511 keV w parze detektorów
• Detekcja neutronów przez koincydencję promieniowania odrzutu protonowego i gamma
• Spektrometria beta-gamma: wyznaczanie aktywności metodą 4π-β-γ koincydencji (metoda absolutna)

Antykoincydencja (aktywna osłona):

• Supresja Comptona (opisana w artykule o NaI vs HPGe): odrzucanie zdarzeń koincydentnych w BGO
• Osłona przeciwkosmiczna: zewnętrzny scyntylator plastikowy (lub NaI) jako weto dla mionów kosmicznych i fotonów kosmicznych w pomiarach ultra-low-background

Systemy TAC (Time-to-Amplitude Converter): mierzą czas między dwoma zdarzeniami z rozdzielczością ~1 ns. Stosowane w spektrometrii czasu życia stanów wzbudzonych jądra, w beta-gamma koincydencjach i pomiarach czasu przelotu neutronów (TOF spectroscopy).

Okno koincydencji (coincidence window): typowo 100–500 ns dla gamma-gamma, <10 ns dla precyzyjnych pomiarów czasowych. Fałszywe koincydencje (accidentals rate): R_acc = 2τ × N₁ × N₂, gdzie τ jest połową okna koincydencji, N₁ i N₂ to szybkości zliczeń obu detektorów. Przy dużych aktywnościach fałszywe koincydencje mogą dominować nad prawdziwymi.

Spektrometria neutronowa: inny rodzaj toru

Neutron nie jest naładowany i nie jonizuje bezpośrednio. Tor pomiarowy dla neutronów musi uwzględniać pośrednie mechanizmy detekcji:

Detekcja promieniowaniem wtórnym:

• He-3 (gazowy proporcjonalny): n + ³He → ³H + p + 765 keV. Proton i tryt jonizują gaz. He-3 jest wyjątkowo wydajny dla neutronów termicznych (σ = 5330 barn przy 0,025 eV). Globalny niedobór He-3 ogranicza jego dostępność.
• BF₃ (gazowy proporcjonalny): n + ¹⁰B → ⁷Li + ⁴He + 2,79 MeV. Mniejszy przekrój (3840 barn), toksyczny gaz, ale tańszy i dostępniejszy.
• Li-6 (scyntylator LiI lub Li₂B₄O₇): n + ⁶Li → ⁴He + ³H + 4,78 MeV.

Reaktory: moderacja i termalizacja:

• Neutronowy tor pomiarowy w warunkach reaktorowych zawiera moderator (woda, grafit, polietylen) do spowolnienia neutronów do zakresu termicznego przed detekcją.
• Kule Bonnera: serie kulistych moderatorów polietylenowych o różnych średnicach z centralnym detektorem He-3. Odpowiedź na energię neutronów zależy od rozmiary kuli — dekonwolucja odpowiedzi kilku kul daje widmo energetyczne neutronów.

Związek z torem gamma: często w jednym zestawie pomiarowym są zarówno detektory gamma (HPGe, NaI) jak i neutronowe. Koincydencje gamma-neutron są używane do identyfikacji materiałów (PFNA — Pulsed Fast Neutron Analysis). Każdy detektor ma własny, niezależny tor analogowy lub DPP, ale wspólne okno czasowe koincydencji.

Cyfrowe oscyloskopy jako narzędzie diagnostyki toru

Cyfrowy oscyloskop (DSO, Digital Storage Oscilloscope) jest kluczowym narzędziem diagnostycznym w laboratorium nuklearnym. Pozwala obserwować kształt impulsu w różnych punktach toru:

Po preamplifiktorze: kształt trapezoidalny lub wykładniczy (~50–100 µs zaniku) — widoczny jest ewentualny pile-up, szum bazowy i linearność sygnału w funkcji energii.

Po wzmacniaczu kształtującym: impuls gaussowski lub trapezoidalny ~3–6 µs — widoczna jest stabilność amplitudy i symetria kształtu. Asymetryczny kształt wskazuje problem toru.

Wyjście MCA/licznika: cyfrowe sygnały gate i busy — widoczny jest czas martwy i synchronizacja.

Typowe problemy diagnostyczne widoczne na oscyloskopie:

• Oscylacje "ringing" na zboczach impulsów: dopasowanie impedancji, długa linia BNC bez terminatora
• Wzrost linii bazowej przy dużej zliczalności (baseline shift): efekt odcięcia niskich amplitud przez zbyt wolny układ przywracania podstawy (baseline restorer)
• Pile-up widoczny na zboczu malejącym przed zakończeniem impulsu
• Szum o częstotliwości 50 Hz: uziemienie, pętle masy, indukcja z zasilania

Umiejętność czytania oscylogramu toru jest kluczowa dla inżyniera i fizyka jądrowego. Widmo nie wyjaśni problemu w analogowej elektronice — wyjaśni go oscyloskop.

Systemy monitorujące i alarmy

W środowiskach reaktorowych, zakładach radiochemicznych i centrach medycyny nuklearnej działają tory pomiarowe pracujące nieprzerwanie (24/7) jako systemy monitoringu. Różnią się od pomiarowych torów laboratoryjnych wymaganiem ciągłości działania i automatycznych alarmów:

Systemy monitoringu promieniowania obszarowego (Area Radiation Monitoring, ARM):

• Detektory Geigera-Müllera lub jonizacyjne rozmieszczone w kontrolowanych strefach
• Stałe podłączenie do centralnego systemu SCADA z logowaniem i generowaniem alarmów
• Próg alarmu L1 (uwaga): typowo 5× tło naturalne; L2 (natychmiastowa ewakuacja): 25× tło
• Certyfikacja IEC 61513 i IEC 62137 dla systemów bezpieczeństwa elektrowni jądrowych

Systemy monitoringu pyłu radioaktywnego (Air Monitor):

• Stacje poboru powietrza ze scyntylacyjnymi lub proporcjonalnymi detektorami alfa/beta
• Pomiary ciągłe z historią zdarzeń i wykrywaniem nagłych wzrostów aktywności (rate-of-change alarm)
• Stosowane w pomieszczeniach "gorących" laboratoriów radiochemicznych i przy stacjach IMS

Zintegrowane systemy zarządzania danymi dozymetrycznymi:

• Centralne zbieranie danych z wielu torów pomiarowych
• Generowanie raportów dziennych, tygodniowych i rocznych aktywności środowiskowej
• Interfejs z bazami danych EURDEP (EU), IAEA NENS i krajowymi systemami nadzoru (PCA, PAA)

W Polsce sieć monitoringu promieniowania otoczenia (sieć DOZ) koordynowana przez Państwową Agencję Atomistyki łączy stacje wczesnego ostrzegania oparte na licznikach GM z analizą powietrza na filtrach. Integracja z systemami alarmowymi EU i NATO jest częścią krajowego systemu zarządzania kryzysowego. Sieć DOZ obejmuje ponad 300 punktów pomiarowych w całej Polsce, a jej dane są dostępne publicznie przez stronę PAA w czasie niemal rzeczywistym — co jest przykładem, jak tor pomiarowy opisany w tym artykule staje się publiczną infrastrukturą bezpieczeństwa radiologicznego.

Bezpieczeństwo wysokiego napięcia i procedury pracy

Tor pomiarowy promieniowania jonizującego zazwyczaj wymaga wysokiego napięcia (HV): 400–1500 V dla liczników GM, 500–2000 V dla detektorów półprzewodnikowych i fotopowielaczy. Zasady bezpieczeństwa:

• Nigdy nie przyłączaj koaksjalnych kabli sygnałowych pod napięciem na otwartych końcówkach — 1000 V DC jest zdolny do śmiertelnego porażenia (prąd przez serce > 100 mA, czas ~100 ms)
• Zawsze zwiększaj HV stopniowo (ramp-up 5–10 V/s) — nagłe napięcie może uszkodzić fotopowielacz lub spowodować wybicie detektora GM poza plateau
• Wyłącz HV przed odłączeniem kabli kryostatu HPGe — detektor bez czynnego odprowadzania ładunku może ulec trwałemu uszkodzeniu
• Stosuj kondensatory blokujące DC na wejściach oscyloskopów podłączanych do torów HV
• Detektory HPGe z "zimnym" preamplifikatorem wymagają utrzymania temperatury — nigdy nie pozwól, by LN₂ wyparował bez kontroli

W laboratoriach polskich (CLOR, IFJ PAN, Politechniki) obowiązują instrukcje BHP dla pracy przy wysokich napięciach zgodne z Rozporządzeniem Ministra Pracy i Polityki Społecznej (Dz.U. 2013 poz. 712) oraz normami IEC 60204 dla bezpieczeństwa maszyn elektrycznych.

Pytania otwarte

Przykład 1: Korekcja na czas martwy licznika GM

Licznik GM z τ = 150 µs mierzy próbkę o N_meas = 3500 zliczeń/min.

Przelicz na zliczenia na sekundę: N_meas = 3500/60 = 58,33 s⁻¹.

Korekcja: N_true = N_meas / (1 − N_meas × τ) = 58,33 / (1 − 58,33 × 0,000150) = 58,33 / (1 − 0,00875) = 58,33 / 0,99125 = 58,85 s⁻¹.

Błąd bez korekcji: (58,85 − 58,33) / 58,85 = 0,88%. Mały, ale warto korygować dla aktywności wyższych niż 10 000 zliczeń/min.

Dla 30 000 zliczeń/min: N_meas = 500 s⁻¹.
N_true = 500 / (1 − 500 × 0,000150) = 500 / (1 − 0,075) = 500 / 0,925 = 540 s⁻¹.
Błąd bez korekcji: (540 − 500)/540 = 7,4% — znaczący.

Przykład 2: Kalibracja energii z trzech punktów

Mierzone piki (kanał → znana energia):

• K-40: kanał 1461, E = 1460,8 keV
• Cs-137: kanał 661, E = 661,7 keV
• Co-60: kanał 1331, E = 1332,5 keV

Dopasowanie liniowe E = a × kanał + b metodą najmniejszych kwadratów:

Dane: (661, 661,7), (1331, 1332,5), (1461, 1460,8)

Metoda 2-punktowa dla uproszczenia (Cs-137 i K-40):
a = (1460,8 − 661,7) / (1461 − 661) = 799,1 / 800 = 0,9989 keV/kanał
b = 661,7 − 0,9989 × 661 = 661,7 − 660,7 = 1,0 keV

Kalibracja: E = 0,9989 × kanał + 1,0 keV.

Sprawdzenie z Co-60: E_pred = 0,9989 × 1331 + 1,0 = 1330,1 + 1,0 = 1331,1 keV.
Różnica od wartości tabelarycznej: |1332,5 − 1331,1| = 1,4 keV — akceptowalne dla NaI(Tl) z FWHM 50 keV, za duże dla HPGe z FWHM 2 keV (wymagane dopasowanie z co najmniej 4 punktami i wyższego rzędu wielomianem).

Przykład 3: Plateau licznika GM z wyznaczeniem punktu pracy

Zmierzone szybkości zliczeń wzorca Co-60 przy różnych napięciach HV:

HV [V]	Zliczenia/min	Uwagi
200	0	Poniżej progu Geigera
350	120	Rejon narastania
400	480	Wejście w plateau
450	492	Plateau
500	497	Plateau
550	505	Plateau
600	512	Koniec plateau
650	680	Wyładowania ciągłe!

Nachylenie plateau (V_th = 400 V, V_max = 600 V, zakres 200 V):
Slope = (512 − 480) / 480 × 100% / 200V = 6,7 / 480 × 100% / 200 = 0,070% / V = 7% / 100V.

Nachylenie 7%/100V — wyższe niż ideał (<3%/100V), ale akceptowalne dla dydaktyki. Napięcie operacyjne: V_op = 400 + 100 = 500 V (środek plateau).

Pytania otwarte

1. Dlaczego licznik Geigera-Müllera nie może mierzyć energii promieniowania gamma, podczas gdy detektor proporcjonalny może to robić do pewnego stopnia dla niskoenergetycznych fotonów X? Jakie dokładnie właściwości fizyczne wyładowania gazowego decydują o tej różnicy?

2. W jaki sposób pile-up rejection w systemach DPP odróżnia pojedynczy impuls o dużej energii od dwóch nakładających się impulsów o mniejszej energii? Kiedy algorytm może zawieść i co to oznacza dla widma?

3. Jak zmienia się rozdzielczość energetyczna detektora HPGe po jego ogrzaniu do temperatury pokojowej (thermal cycling)? Co fizycznie dzieje się w krysztale i dlaczego naprawa może wymagać wyżarzania (annealing)?

4. Dlaczego standard NIM, zaprojektowany w 1969 roku, nadal jest używany w laboratoriach, podczas gdy w informatyce formaty z tego okresu dawno zostały zastąpione? Jakie cechy systemów jądrowych powodują tę trwałość?

5. W jaki sposób szum elektroniczny preamplifikatora (ENC) ogranicza rozdzielczość energetyczną detektora HPGe? Jaki jest stosunek wkładu szumu elektronicznego do statystycznego wkładu Fanowskiego dla energii 662 keV?

6. Dlaczego kalibracja wydajności musi być wykonana dla tej samej geometrii próbka-detektor jak pomiary właściwe? Jakie błędy mogą wynikać z kalibracji punktowej przy użyciu wyników dla geometrii Marinelli i odwrotnie?

7. Jak porównać "jakość" toru pomiarowego dwóch różnych systemów HPGe bez wiedzy o krysztale? Jakie parametry (FWHM, P/C, MDA dla Cs-137, czas martwego) powinny być porównywane?

8. Dlaczego scyntylacyjny MCA z silną elektronicą może dawać gorsze widmo niż prostszy system z lepszym preamplifikatorem i stabilniejszym HV? Który element toru jest najczęściej "wąskim gardłem" rozdzielczości w systemach NaI(Tl)?

Podsumowanie dydaktyczne

1. Tor pomiarowy to łańcuch — słabe ogniwo dominuje — każdy element toru od detektora do oprogramowania wnosi własne ograniczenia. Doskonały MCA z szumnym preamplifikatorem da gorszy wynik niż dobry preamplifiktor z podstawowym MCA. Diagnoza "słabego ogniwa" wymaga rozumienia wkładu każdego bloku.

2. GM i spektrometr odpowiadają na różne pytania — licznik GM odpowiada: "Ile zdarzeń?" Spektrometr gamma odpowiada: "Ile zdarzeń o jakiej energii?" To nie jest różnica stopni, lecz rodzaju zachowanej informacji. Oczekiwanie od GM spektrometrii jest błędem koncepcyjnym, nie technologicznym.

3. Napięcie zasilania jest częścią definicji pomiaru — plateau charakterystyki licznika GM i punkt pracy fotopowielacza to parametry aparatury wymagające kalibracji i dokumentacji. Wynik bez podanego napięcia operacyjnego (lub bez informacji o kalibracji napięcia) jest trudny do powtórzenia i weryfikacji.

4. Czas martwy jest fizyczną właściwością, nie wadą konstrukcyjną — każdy detektor ma czas martwy wynikający z fizyki wyładowania lub zbierania ładunku. Korekcja N_true = N_meas / (1 − N_meas × τ) jest standardową procedurą, nie "hackiem". Pomiar bez korekcji czasu martwego przy dużych aktywnościach może zaniżyć wynik o kilkanaście procent.

5. Kalibracja energii to model, nie pewnik — dopasowanie E = a×kanał + b jest modelem, który może być nieliniowy przy granicach zakresu, dryfować temperaturowo i zmieniać się po zmianie wzmocnienia. Regularne sprawdzanie piku kontrolnego (np. Cs-137 codziennie) jest narzędziem detekcji dryftu kalibracji, nie formalizmem.

6. Cyfrowe systemy DPP są konfigurowalne — ale konfiguracja ma znaczenie — zmiana Rise Time, Flat Top lub progu pile-up rejection w systemie DPP zmienia kształt widma. Dwa systemy DPP na tym samym detektorze z różnymi ustawieniami dadzą różne wyniki dla trudnych próbek (pile-up, nakładające się piki). Dokumentacja parametrów DPP jest częścią metadanych pomiaru.

7. Standard NIM to infrastruktura, nie anachronizm — wiele laboratoriów radiometrycznych ma aparaturę NIM z lat 1980–2000, która nadal działa i daje wiarygodne wyniki. Modernizacja toru nie jest celem samym w sobie; ważna jest kalibracja, walidacja i stabilność, nie rok produkcji.

8. Minimalny opis pomiaru musi zawierać parametry toru — bez informacji o typie detektora, napięciu, wzmocnieniu, czasie kształtowania, progu, kalibracji energii i wydajności liczba na wyświetlaczu jest orientacyjna. Konieczność dokumentacji parametrów toru jest standardem naukowym, nie biurokratycznym wymogiem.

Polskie instytucje i tradycja pomiarów jądrowych

Polska ma wieloletnią tradycję pomiarów jądrowych sięgającą lat 50. XX wieku:

IFJ PAN (Instytut Fizyki Jądrowej Polskiej Akademii Nauk, Kraków): jeden z największych instytutów badań jądrowych w Polsce. Prowadzi spektrometrię gamma, neutronową, alfa i beta dla celów naukowych i środowiskowych. Posiada kilkanaście systemów HPGe (w tym ultra-low-background), komory proporcjonalne, spektrometry alfa i systemy koincydencyjne.

NCBJ (Narodowe Centrum Badań Jądrowych, Otwock-Świerk): reaktor badawczy MARIA (20 MW) i Ośrodek Radioizotopów POLATOM. Tory pomiarowe dla diagnostyki reaktorowej (monitory neutronowe, komory jonizacyjne reaktorowe), spektrometria gamma promieniowania reaktorowego, produkcja i kalibracja wzorców radioizotopowych.

CLOR (Centralne Laboratorium Ochrony Radiologicznej, Warszawa): monitoring środowiskowy i dozymetryczny. Szeroka gama torów: HPGe do spektrometrii gamma środowiskowej, tory proporcjonalne do pomiarów Sr-90/alpha, całkowite beta, a także osobisty dosymetr TLD kalibrowany na wzorcach pierwotnych POLATOM.

AGH (Kraków) i Politechnika Łódzka: dydaktyczne tory GM i spektrometryczne NaI/HPGe. Szerokie programy ćwiczeń laboratoryjnych pokrywające wyznaczanie plateau, kalibrację energii i wydajności, spektrometrię gamma środowiskową i dozymetrię.

Polskie instytucje były dostawcami danych do EURDEP, ALMERA i IMS (stacja IS26 w Stefanowie, laboratorium RL41 w IFJ PAN). To pokazuje, że tory pomiarowe opisane w tym artykule — od licznika GM po cyfrowe systemy DPP — są realną infrastrukturą polskiej nauki i ochrony radiologicznej, nie tylko konceptami dydaktycznymi.

Dodatkowe materiały multimedialne

Gotowe narzędzia do tej części kursu: wizualizacja regionów detektora gazowego, model 3D licznika GM oraz wizualizacja toru impulsowego.

Najkrótsze podsumowanie: licznik GM i spektrometr gamma nie są dwiema wersjami tego samego gadżetu. To dwa różne poziomy zachowania informacji w torze pomiarowym: zliczenie zdarzeń oraz pomiar amplitud pozwalający zbudować widmo.

Powiązane kalkulatory i narzędzia

• Kalkulator: Plateau GM — Nachylenie plateau licznika Geigera-Müllera z tabeli napięcie-zliczenia.

Ćwiczenia praktyczne

Pierwsze ćwiczenie blokowe: narysować trzy tory pomiarowe: prosty licznik GM, tor scyntylacyjny z analizatorem jednokanałowym oraz spektrometr gamma z MCA. Dla każdego bloku dopisać, czy przenosi informację o zdarzeniu, czasie, amplitudzie czy energii.

Drugie ćwiczenie z danymi syntetycznymi: wygenerować serię impulsów o losowych amplitudach. Następnie policzyć je trzema metodami: jeden próg dyskryminatora, okno amplitud SCA i histogram MCA. Porównać, jak zmienia się informacja dostępna dla użytkownika.

Trzecie ćwiczenie kalibracyjne: student dostaje tabelę kanałów pików dla trzech znanych energii gamma. Ma dopasować prostą E = a * kanał + b, przeliczyć położenie nieznanego piku i zapisać niepewność wynikającą z rozrzutu punktów kalibracyjnych.

Czwarte ćwiczenie o tle: przygotować dwa syntetyczne widma, jedno próbki i jedno tła. Odjąć tło po przeskalowaniu do czasu pomiaru, policzyć pole wybranego piku i porównać wynik z polem bez odjęcia tła. Celem jest zobaczenie, że tło jest elementem rachunku, a nie ozdobą wykresu.

Piąte ćwiczenie redakcyjne: wziąć opis pomiaru z artykułu, instrukcji lub raportu i zaznaczyć, których metadanych brakuje: napięcia, geometrii, czasu, tła, kalibracji energii, kalibracji wydajności albo poprawki czasu martwego. Wynikiem ma być lista pytań do autora pomiaru.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Od lamp GM do liczników USB: proste tory detekcji promieniowania
• Czas martwy, pile-up i gubienie impulsów w torach zliczających
• Szybkie układy logiczne i linie transmisyjne: kiedy przewód staje się elementem obwodu
• Spektrometria gamma w praktyce: kalibracja energii, rozdzielczość i wydajność detektora
• Naturalna promieniotwórczość żywności i materiałów budowlanych: od widma do Bq/kg
