Reflektor i tamper uranowy

Streszczenie

W bombie implozyjnej sama obecność rdzenia rozszczepialnego nie wystarcza do uzyskania dobrego wybuchu. Trzeba jeszcze ograniczyć ucieczkę neutronów i przez bardzo krótki czas powstrzymać rdzeń przed natychmiastową ekspansją po zapłonie. Te dwa zadania realizują odpowiednio reflektor neutronów i tamper. W praktyce pierwszych amerykańskich konstrukcji obie funkcje często łączono w jednej warstwie z uranu-238, otaczającej rdzeń plutonu-239.^1,2

Reflektor działa neutronowo: zawraca część neutronów, które inaczej uciekłyby z układu. Tamper działa hydrodynamicznie i radiacyjnie: zwiększa bezwładność zespołu oraz ogranicza szybkie wychładzanie i rozpad najbardziej zewnętrznych warstw rdzenia. W Fat Manie warstwa uranowa pełniła obie funkcje naraz, dlatego była jednym z kluczowych elementów umożliwiających sensowne wykorzystanie niewielkiej masy materiału rozszczepialnego.^1,3

Rozszerzenie tematu

Najprościej można to ująć tak: w nagim rdzeniu część neutronów ucieka przez powierzchnię, a sam rdzeń po rozpoczęciu reakcji łańcuchowej bardzo szybko zaczyna się rozszerzać. Oba zjawiska są niekorzystne. Uciekające neutrony nie wywołują kolejnych rozszczepień, a spadek gęstości natychmiast pogarsza stan krytyczny układu. Jeżeli wokół rdzenia doda się odpowiednią warstwę materiału, można część tych strat ograniczyć. Właśnie tym są reflektor i tamper.^1,2

Między tymi pojęciami istnieje jednak ważna różnica. Reflektor jest przede wszystkim elementem neutronowym. Jego zadaniem jest rozpraszać neutrony z powrotem do środka zamiast je pochłaniać albo przepuszczać na zewnątrz. Dzięki temu poprawia się bilans neutronowy i maleje efektywna masa krytyczna potrzebna do uzyskania nadkrytyczności. Tamper jest natomiast przede wszystkim elementem hydrodynamicznym. Ciężka warstwa otaczająca rdzeń zwiększa bezwładność całego układu, więc po starcie reakcji rozszczepieniowej materiał rozchodzi się wolniej i daje więcej czasu na kolejne generacje rozszczepień.¹

W realnym urządzeniu te role silnie się zazębiają. Gęsty materiał wysokiego Z nie tylko opóźnia mechaniczny rozpad układu, ale także ogranicza szybkie wychładzanie przez promieniowanie najbardziej zewnętrznych warstw gorącego rdzenia. Tamper o dużej nieprzezroczystości dla promieniowania rentgenowskiego osłabia straty energii z warstwy powierzchniowej. Oznacza to, że dobry tamper nie jest wyłącznie „martwą masą”, ale elementem poprawiającym zarówno mechanikę ekspansji, jak i warunki energetyczne pracy rdzenia.¹

W konstrukcjach pierwszej generacji najbardziej naturalnym kandydatem do połączenia obu funkcji był uran-238. Jest bardzo gęsty, więc dobrze działa jako warstwa bezwładnościowa. Jednocześnie ma użyteczne własności reflektora neutronów szybkich. Dodatkową zaletą było to, że U-238 był dostępny przemysłowo w znacznie większych ilościach niż U-235 czy pluton-239. To czyniło go logicznym wyborem dla zespołu projektującego Fat Mana.^2,3

W Gadget i Fat Manie warstwa uranowa otaczająca pit miała średnicę zewnętrzną około 22,86 cm i masę około 111 kg. Był to więc element dużo cięższy niż sam rdzeń plutonowy o masie około 6,15 kg. Sama ta proporcja pokazuje, jak duże znaczenie przywiązywano do funkcji tampra. Konstruktorzy nie traktowali go jako cienkiej osłony ochronnej, lecz jako jednego z głównych podzespołów całego zespołu implozyjnego, stojącego pomiędzy rdzeniem a pusherem.³

Rola reflektora staje się szczególnie czytelna, gdy spojrzeć na rozkład strumienia neutronów w małym rdzeniu. Bez reflektora strumień spada przy powierzchni, bo neutrony bardzo łatwo uciekają na zewnątrz. Dodanie odpowiedniej warstwy wokół rdzenia spłaszcza ten rozkład i zwiększa prawdopodobieństwo, że neutron jeszcze wróci do materiału rozszczepialnego. To właśnie dlatego reflektor pozwala zmniejszać wymaganą masę materiału rozszczepialnego albo podnosić reaktywność przy tej samej masie.¹

Rola tampra ujawnia się z kolei w chwili zapłonu. Gdy reakcja już ruszy, wzrost temperatury i ciśnienia jest gwałtowny. Gdyby rdzeń był nagi albo otoczony tylko lekką warstwą, bardzo szybko rozpocząłby się jego hydrodynamiczny rozpad, a uzysk energetyczny pozostałby ograniczony. Ciężki tamper kupuje dodatkowy czas, liczony zaledwie w dziesiątkach nanosekund, ale właśnie w tych skalach czasowych zachodzą kolejne generacje rozszczepień. W praktyce te „kupione” nanosekundy mogą mieć ogromny wpływ na końcowy uzysk i odróżniać pełniejszy wybuch od słabszego fizzle.^1,4

To tłumaczy też, dlaczego nie każdy dobry reflektor jest automatycznie dobrym tamperem. Beryl ma bardzo dobre własności jako lekki reflektor neutronów i jest użyteczny tam, gdzie liczy się masa całego układu albo mała grubość potrzebna do uzyskania korzyści neutronowych. Nie daje jednak tego samego efektu bezwładnościowego co ciężka warstwa uranu. Wybór między reflektorem lekkim i ciężkim nie jest więc wyborem czysto „neutronowym”, lecz kompromisem między bilansem neutronów, bezwładnością, wymiarami urządzenia i przebiegiem kompresji.^1,2

W przypadku Little Boya podjęto inną decyzję. Tam użyto tampra z węglika wolframu, a nie z U-238. Dla wolnej metody działowej dodatkowe tło neutronowe związane z ciężkim uranem było niepożądane. Pokazuje to, że tamper nie jest elementem dobieranym raz na zawsze. Musi być dopasowany do konkretnej architektury bomby: czasu składania, rodzaju materiału rozszczepialnego, oczekiwanej symetrii i tolerancji na neutrony tła, a przy bardziej ambitnych rdzeniach także do wymagań one-point safety.^2,4

Warstwa uranowa w Fat Manie miała jeszcze jeden długofalowy sens rozwojowy. U-238 nie jest dobrym materiałem do wolnych konstrukcji działowych, ale w bardzo intensywnym polu szybkich neutronów może sam uczestniczyć w rozszczepieniu. W pierwszych konstrukcjach nie była to jeszcze dominująca część wydajności, ale już wtedy było jasne, że ciężki materiał otaczający rdzeń nie musi być całkowicie bierny. Późniejsze systemy boostingu i konstrukcje termojądrowe jeszcze mocniej wykorzystały tę logikę.^2,3

Z inżynierskiego punktu widzenia reflektor i tamper są więc elementami, które łączą kilka obszarów naraz: fizykę neutronów, hydrodynamikę, transport promieniowania i technologię materiałową. Nie można ich sprowadzać do prostego obrazu „osłony wokół rdzenia”. To warstwa, która wpływa na to, ile neutronów wróci do środka, jak długo rdzeń zachowa gęstość po zapłonie, jak szybko wychłodzi się powierzchnia i jak bardzo wymagająca będzie cała implozja.^1,3

Najkrótsze podsumowanie wygląda więc tak: reflektor poprawia ekonomię neutronową, tamper wydłuża życie nadkrytycznego układu, a ciężka warstwa U-238 może robić jedno i drugie wystarczająco dobrze, by uzasadnić swoją dużą masę. W pierwszych amerykańskich konstrukcjach był to jeden z tych elementów, bez których sama implozja plutonowego rdzenia nie dawałaby porównywalnego wyniku.^1,2,3

Fizyka oszczędności reflektorowych

Gdy rdzeń otoczony jest warstwą rozpraszającą neutrony, zmienia się geometria uciekania. W niezaślepionym modelu sferycznym strumień neutronów spada w pobliżu powierzchni proporcjonalnie do funkcji sin(π r/R) / r, gdzie R to promień rdzenia. Przy powierzchni strumień prawie znika, bo neutrony uciekają z układu. Reflektor zaburza ten rozkład: część neutronów, które wyszły poza rdzeń, zderzają się z jądrami reflektora i wracają. Matematycznie opisuje to tzw. albedo neutronów — ułamek neutronów wchodzących do reflektora, który powraca do rdzenia.

Dla reflektora nieskończonej grubości albedo wynosi:

α = (1 - κ) / (1 + κ)
gdzie κ = √(Σa / Σtr)

Σa to makroskopowy przekrój absorpcji, a Σtr — transportowy przekrój rozpraszania. Im mniejsze pochłanianie neutronów i większe rozpraszanie, tym albedo wyższe i tym silniejszy efekt reflektora. W praktyce reflektor nie musi być nieskończony — już kilka centymetrów wystarczy, by osiągnąć kilkadziesiąt procent maksymalnego efektu. Dalsze zwiększanie grubości daje malejące zyski, bo większość neutronów powracających do rdzenia pochodzi z bliskich warstw reflektora.

Praktyczna konsekwencja jest taka, że przy tej samej masie materiału rozszczepialnego efektywny współczynnik mnożenia k_eff jest wyższy w układzie z reflektorem niż w układzie nagim. Alternatywnie: przy zadanym k_eff możemy użyć mniej materiału rozszczepialnego. Powszechnie mówi się, że reflektor może zmniejszyć masę krytyczną o czynnik dwóch do trzech w zależności od materiału. W kontekście wzbogaconego uranu: naga kula krytyczna U-235 wymaga około 52 kg, natomiast otoczona 15-centymetrową warstwą berylu — tylko około 25 kg. To oszczędność niemal połowy materiału rozszczepialnego, co w realiach wczesnych lat 40. XX wieku przekładało się bezpośrednio na to, ile głowic można wyprodukować.⁵

Efektywny promień reflektora możemy opisać przez pojęcie „oszczędności reflektorowej" — o tyle mniejszy wydaje się rdzeń w kontekście neutronowym, gdy jest otoczony reflektorem. Dla cienkiego, doskonałego reflektora ta oszczędność jest proporcjonalna do drogi swobodnej neutronów w reflektorze. Im krótszą drogę swobodną ma neutron w reflektorze (czyli im gęstszy i wyższy numer atomowy materiał), tym większa oszczędność reflektorowa przy małej grubości warstwy. Właśnie dlatego gęste materiały jak uran, wolfram i beryl (mimo niskiej masy atomowej ma krótką drogę swobodną z innych powodów) radzą sobie lepiej niż np. grafit, mimo że grafit ma niskie pochłanianie.

Porównanie właściwości materiałów reflektorowych i tamperów

Nie istnieje jeden idealny materiał spełniający wszystkie wymagania jednocześnie. Poniżej zestawiono kluczowe cechy najważniejszych kandydatów.

Uran-238 ma gęstość 19,1 g/cm³ — jedną z najwyższych wśród metali. Daje bardzo dobry efekt inercyjny jako tamper. W zakresie neutronowym dla neutronów szybkich (o energiach MeV) ma użyteczny przekrój rozpraszania elastycznego. Minusem jest stosunkowo wysoki przekrój pochłaniania dla neutronów o energiach poniżej progu rozszczepienia. W temperaturach ekstremalnych, jakie panują podczas wybuchu, U-238 może uczestniczyć w rozszczepieniu przez szybkie neutrony, co jest dodatkową zaletą (opisaną szerzej w osobnej sekcji). Jako materiał tamperowy jest jedynym, który łączy funkcję reflektora, inercyjnego tampra i potencjalnego materiału rozszczepialnego w jeden komponent.²

Wolfram i węglik wolframu (WC) mają gęstość odpowiednio 19,3 g/cm³ i ok. 15,6 g/cm³. Pod względem inercyjnym wolfram jest porównywalny z uranem. Neutronowo jest nieco gorszy niż U-238, ale lepszy niż większość alternatyw. Jego kluczową zaletą jest brak spontanicznego rozszczepienia — wolfram nie produkuje neutronów tła, co czyni go bezpiecznym wyborem dla wolnych układów składania (metoda działowa). Little Boy używał cylindrycznego tampra z węglika wolframu o masie 310 kg (680 funtów) i wymiarach 33 cm × 33 cm. Ta masa była wielokrotnie większa niż rdzeń, ale ze względu na geometrię działową i brak symetrii sferycznej ogólna logika projektowania była inna niż w bombach implozyjnych.⁵

Beryl (Be-9) ma gęstość zaledwie 1,85 g/cm³ — mniej niż dziesiąta część gęstości uranu. Mimo to jest znakomitym reflektorem neutronów szybkich. Przekrój rozpraszania jest duży, absorpcja bardzo niska, a neutrony w kontakcie z berylem tracą energię stosunkowo powoli (dlatego beryl nie jest moderatorem w pełnym sensie). Dodatkowym atutem jest zdolność do reakcji (n,2n) — jedno zderzenie szybkiego neutronu z jądrem Be-9 może wytworzyć dwa neutrony, co skutkuje efektywnym mnożeniem strumienia. Beryl jest jednak kruszki i trudny w obróbce, a przede wszystkim wysoce toksyczny — pyły berylowe wywołują berilozę (przewlekłe zapalenie płuc), chorobę zawodową stwierdzaną u pracowników zakładów obróbki berylu. Mimo tych ograniczeń we wszystkich nowoczesnych zachodnich głowicach jądrowych beryl pełni rolę reflektora — szczególnie w bombach termojądrowych, gdzie liczy się masa i objętość stopnia pierwotnego.^1,2

Nikiel był historycznie rozważany i stosowany jako materiał powłok. Ma gęstość 8,9 g/cm³ i dobre własności odbicia neutronów szybkich, choć gorsze niż beryl czy uran. W realiach Projektu Manhattan nikiel był brany pod uwagę m.in. jako materiał obudowy inicjatora i jako składnik niektórych powłok, ale nie był nigdy podstawowym materiałem tampera.

Naturalne złoto — ciekawostka historyczna: w pierwszych eksperymentach z krytyczną masą w Los Alamos rozważano złoto jako reflektor, bo jest bardzo gęste (19,3 g/cm³) i dostępne w postaci czystej. W ćwiczeniach laboratoryjnych używano odpowiednio ciętych bloków metali ciężkich jako tymczasowych reflektorów. Na poziomie produkcyjnym złoto było oczywiście nieopłacalne.³

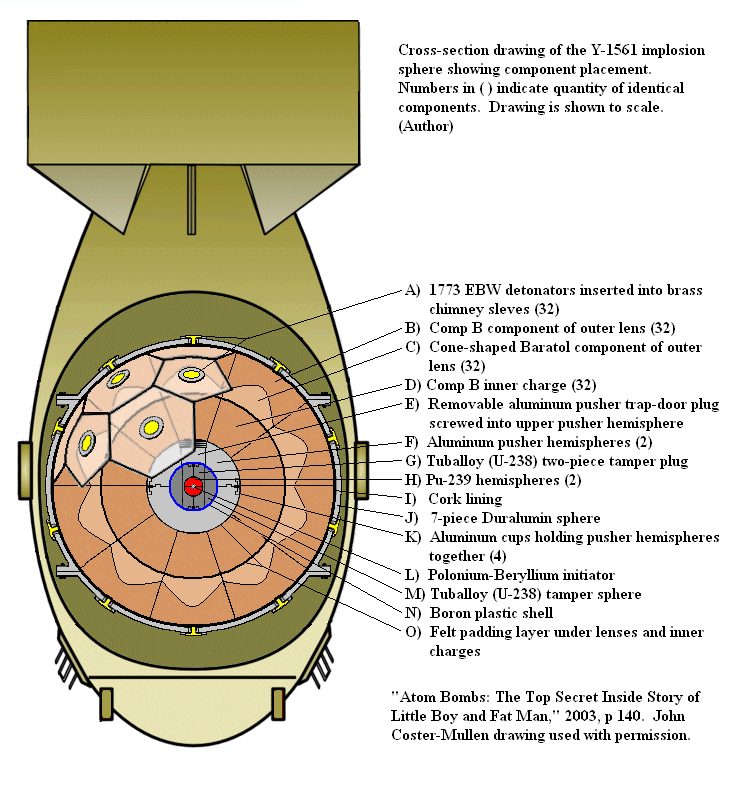

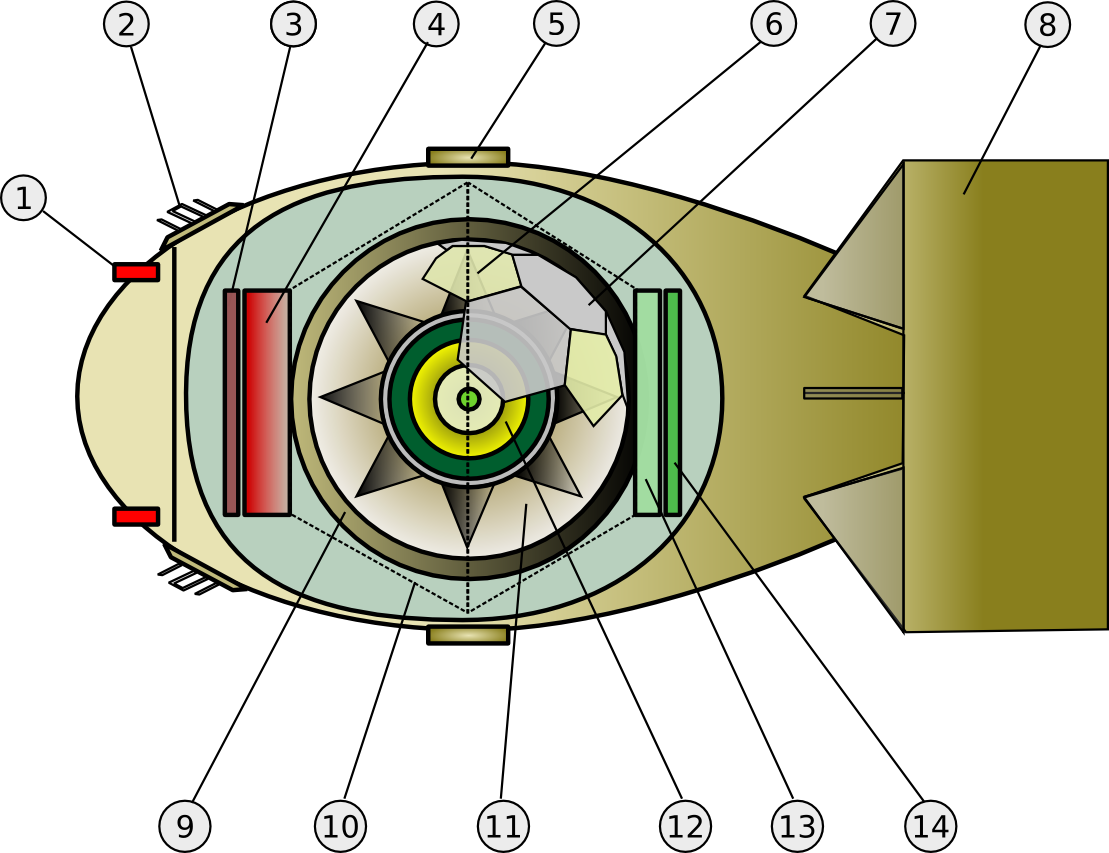

Geometria tampera w Fat Man — szczegóły warstwy uranowej

Warstwa uranowa w Fat Manie i Gadgecie — prototypie testowanym w Nowym Meksyku w lipcu 1945 roku — miała kształt kuli z naturalnego uranu, produkowanej z materiału odpadowego procesu wzbogacania. Grubość warstwy wynosiła ok. 6,5 cm. Przy masie 108–111 kg i gęstości uranu metalicznego (ok. 19,1 g/cm³) można to zweryfikować geometrycznie: sferyczna skorupa o wewnętrznym promieniu ok. 4,6 cm i zewnętrznym ok. 11,4 cm (suma promionia rdzenia + grubość tampra) daje objętość uranu ok. 5800 cm³, co przy gęstości uranu daje masę ok. 111 kg — zgadza się z danymi historycznymi.

Ta grubość nie była przypadkowa. Z punktu widzenia reflektora 6,5 cm uranu odpowiada kilkukrotności drogi swobodnej neutronów szybkich (rzędu 3–5 cm w uranie). Oznacza to, że układ jest bliski nasycenia neutronowego — dodanie kolejnych centymetrów tampra przyniosłoby marginalny zysk reflektorowy. Z punktu widzenia hydrodynamicznego grubość była dobrana tak, żeby masa tampra zapewniała wystarczający czas inercyjny, przy jednoczesnym ograniczeniu całkowitej masy układu.

Masa plutonowego rdzenia — ok. 6,15 kg — to mniej niż 6% masy tampera. Tak dramatyczna proporcja wynika z konieczności osiągnięcia krytyczności przy implozji. Rdzeń przed implozją był podkrytyczny (ok. 78% masy krytycznej w stanie nieskompresowanym). Implozja musiała sprężyć go do stanu nadkrytycznego. Tamper uczestniczył w tym procesie pośrednio: pusher z aluminium przenosił impuls fali uderzeniowej na rdzeń, a tamper stanowił zewnętrzną warstwę wchłaniającą część tej fali i zapewniającą symetrię kompresji. Asymetrie wywołane przez reflektor uranowy były brane pod uwagę przy projektowaniu soczewek wybuchowych.³

Wolfram zamiast uranu w Little Boy — dlaczego ta zamiana była konieczna

Decyzja o zastosowaniu węglika wolframu zamiast uranu w tampie Little Boya nie wynikała z ograniczeń mechanicznych ani neutronowych. Wolfram jest prawie tak samo dobry jak uran pod względem tamperowym. Problem był fundamentalnie inny: spontaniczne rozszczepienie uranu-238.

Uran-238 ulega spontanicznemu rozszczepieniu z szybkością rzędu 6,85 rozpadów na sekundę na gram — czyli jeden rozpad spontaniczny co ok. 0,15 sekundy na gram. Dla kawałka uranu o masie 200 kg oznacza to ok. 1400 rozpadów na sekundę, a każdy taki rozpad wyzwala od 2 do 3 szybkich neutronów. Łączna emisja neutronów z samorzutnego rozszczepienia wynosiłaby ok. 3400–4000 neutronów na sekundę.

W metodzie implozyjnej takie tło jest akceptowalne — implozja trwa kilka mikrosekund, a prawdopodobieństwo inicjacji przez neutron tła jest kontrolowane. Metoda działowa jest jednak zasadniczo wolna: czas składania rzędu milisekund, a nawet setek milisekund. W tym czasie tło neutronowe od spontanicznych rozpadów U-238 uderzy w materiał rozszczepialny z dużym prawdopodobieństwem. W połączeniu z narastającą nadkrytycznością podczas „biegu" pocisku ku tarczy — ryzyko predetonacji (zapłonu przed pełnym złożeniem) było realne. Predetonacja nie wywołuje w tym przypadku fizzle, ale niespodziewaną eksplozję o małym uzysku, zanim konfiguracja osiągnie optymalny stan nadkrytyczny. Nazywa się to „lizzie" — efekt drapnięcia — i mógłby zniszczyć bombie lotnictwu w powietrzu nad Japonią bez pełnego wybuchu.

Z tego powodu dla Little Boya wybrano wolfram: nie produkuje on neutronów tła ze spontanicznych rozpadów, więc metoda działowa jest bezpieczna. Węglik wolframu (WC) jest twardszy i łatwiejszy do obróbki niż czysty wolfram, dlatego był preferowaną formą przemysłową. Cylindryczny tamper miał masę ok. 310 kg — proporcjonalnie jeszcze więcej niż w Fat Manie, ale geometria was działowa, nie sferyczna, i wymagała innych proporcji.^4,5

Hydrodynamika tampera — inercyjne opóźnienie wybuchu

Czas, przez który tamper efektywnie utrzymuje rdzeń w stanie skompresowanym, jest kluczowym parametrem projektowym. Zrozumienie tego wymagało rozwiązania układów równań hydrodynamicznych dla materiałów o ekstremalnych ciśnieniach — zadania, które w Los Alamos realizowali zarówno fizycy jak i wczesne komputery (obliczenia prowadzono na maszynach IBM 601 metodą różnicową).

W uproszczonym modelu: gdy w centrum eksploduje rdzeń, fala rozszerzania napotyka na granicy rdzeń–tamper skok impedancji akustycznej. Część energii przechodzi dalej do tampera jako fala uderzeniowa, ale siła odrzutu na granicę powoduje, że rdzeń jest przez chwilę „cofany" przez tamper — wolniej się rozszerzał niż by to zrobił w otoczeniu powietrza. Czas opóźnienia zależy od grubości warstwy i prędkości fali uderzeniowej w materiale tampera.

Dla uranu, przy ciśnieniach rzędu kilku megabarów (1 megabar = 100 GPa), prędkość uderzeniowa wynosi kilka km/s. Przy grubości tampra 6,5 cm prędkość uderzeniowa rzędu 5–10 km/s oznacza czas przebycia ok. 6,5–13 ns. Tak więc opóźnienie wynosi kilka do kilkunastu nanosekund. W tym czasie — przy reaktywności odpowiedniej do liczenia generacji — zachodzi kilkadziesiąt generacji rozszczepień. Każda generacja mnoży liczę neutronów przez współczynnik znozenia k, więc kilkanaście dodatkowych generacji oznacza wielomilionowe zwielokrotnienie wyuzysku.

Porównanie: czas życia pojedynczej generacji neutronów szybkich w surowym materiale wynosi ok. 1–10 ns. Jeśli tamper kupuje kilkanaście nanosekund dodatkowego czasu, a każda nanosekunda odpowiada jednej do kilku generacji, oznacza to realny zysk kilku do kilkunastu generacji rozszczepień. W przeliczeniu na energię, przy każdej generacji energia się podwaja (lub mnoży przez k), więc różnica kilku generacji to czynnik 4–16 różnicy w uzysku. W żargonie projektantów mówiono o tym, że tamper „kupuje" czas mierzony w generacjach.¹

Nieprzezroczystość radiacyjna tampera i transport promieniowania

Aspekt, który łatwo przeoczyć w prostym obrazie tampera jako „ciężkiej warstwy": tamper zbudowany z materiału wysokiego Z (dużej liczby atomowej) ma ogromny wpływ na transport energii promieniowania w trakcie wybuchu.

W pierwszych nanosekundach po zapłonie centrum eksplozji osiąga temperaturę rzędu dziesiątek milionów kelwinów. Przy takich temperaturach dominującym mechanizmem transportu energii jest promieniowanie rentgenowskie i UV — nie konwekcja, nie przewodnictwo cieplne. Sposób, w jaki to promieniowanie rozchodzi się z gorącego centrum do zewnętrznych warstw, decyduje o tym, ile energii „wycieknie" przed zakończeniem głównej fazy rozszczepień.

Kluczowym parametrem jest nieprzezroczystość Rosselandowska (opacity): opisuje ona, jak gruba warstwa materiału jest potrzebna do pochłonięcia kwantu promieniowania o danej energii. Materiały wysokiego Z mają bardzo wysoką nieprzezroczystość dla promieniowania rentgenowskiego — dzieje się tak, bo gęstość elektronów jest duża, a energia wiązania elektronów wewnętrznych powłok (K-shell, L-shell) dopasowuje się do energii kwantów promieniowania rentgenowskiego, dając silne pochłanianie rezonansowe.

Dla uranu o Z=92 nieprzezroczystość jest szczególnie wysoka w zakresie twardego UV i miękkiego rentgena — właśnie tam, gdzie gorący rdzeń najintensywniej emituje. Kilka centymetrów uranu stanowi grubą ścianę dla kwantów o energiach 1–10 keV. Oznacza to, że tamper uranowy skutecznie pochłania promieniowanie rentgenowskie emitowane przez gorący rdzeń, podgrzewa sam siebie, a następnie re-emituje promieniowanie niżej, ku zewnętrzu — spowalniając ucieczkę energii z układu.

W praktyce oznacza to, że gorąca plazma rdzeniowa jest ograniczona przez „ścianę radiacyjną" tampera niemal tak samo jak przez jego inercję mechaniczną. Energia, która w nagim rdzeniu uciekałaby przez promieniowanie, jest teraz zatrzymywana bliżej centrum. To z kolei utrzymuje wyższe ciśnienie w rdzeniu i sprzyja dalszym rozszczepieniom. Ten efekt był rozumiany już podczas Projektu Manhattan i stanowił jeden z argumentów za wyborem gęstego tampra zamiast lekkiego reflektora neutronów.¹

Szybkie rozszczepienie w tamperze uranowym — „niezamierzony" zysk wydajnościowy

Jednym z najbardziej zaskakujących odkryć wczesnej fazy testów jądrowych było to, że tamper z uranu-238 nie jest biernym elementem — sam uczestniczy w wybuchu.

Uran-238, choć nie jest materiałem fisylnym (nie podtrzymuje łańcucha rozszczepień termicznych), jest materiałem rozszczepialnym (fissionable) w ścisłym sensie: może ulec rozszczepieniu pod wpływem neutronów o energii powyżej progu ok. 1,6 MeV. To jest próg rozszczepienia szybkiego (fast fission threshold). Co kluczowe — ok. 50% neutronów emitowanych w rozszczepieniu plutonu-239 i uranu-235 ma energię powyżej tego progu. Oznacza to, że każdy szybki neutron wychodzący z gorącego rdzenia plutonowego ma ok. 50% szansy na energię wystarczającą do rozszczepienia jądra U-238 w tamperze.

Efekt kumuluje się lawinowo: gdy neutron szybki rozszczepi jądro U-238, wyzwala kolejne 2–3 szybkie neutrony, a każdy z nich może rozszczepić kolejne jądra. Nie jest to rozszczepienie łańcuchowe w klasycznym sensie (brak nadkrytyczności), ale w warunkach zimno-gorącej plazmy eksplodującego rdzenia — i przy olbrzymiej liczbie neutronów bombardujących tamper — odsetek rozszczepionych jąder U-238 jest znaczący.

W przypadku Fat Mana i Gadgetu szacuje się, że ok. 20% całkowitego uzysku energetycznego (czyli ok. 4 kilotony z łącznie ~21 kton) pochodziło z szybkiego rozszczepienia warstwy uranowej. Przy pierwotnej plutonowej wydajności ok. 17 kton rozszczepienia, tamper dodał więc ok. 4 kton — wartość niemała.⁵

W późniejszych testach efekt ten był jeszcze dramatyczniejszy. W próbie Ivy Mike (listopad 1952), pierwszym pełnoskalowym teście urządzenia termojądrowego według schematu Tellera-Ulama, dewar zawierający płynny deuter był otoczony pokrywą z naturalnego uranu o masie ponad 5 ton metrycznych. Eksplozja termojądrowa (fuzja D+D i D+T) wytworzyła ogromny strumień szybkich neutronów o energiach 14 MeV — zdecydowanie powyżej progu rozszczepienia U-238. Efekt był przytłaczający: z łącznej wydajności ok. 10,4 megatony ok. 77% — czyli ok. 8 megatony — pochodziło z szybkiego rozszczepienia uranu, a tylko 23% (ok. 2,4 megatony) bezpośrednio z fuzji.

To odkrycie zrewolucjonizowało projektowanie broni termojądrowych. Zrozumiano, że warstwa uranu-238 otaczająca sekundę termojądrową jest nie tylko tamperem mechanicznym — jest aktywnym składnikiem wybuchu, odpowiedzialnym za większość energii. Projektanci mogli teraz dobierać grubość warstwy uranowej jako jeden z głównych parametrów kształtowania całkowitego uzysku. Późniejsze konstrukcje zwane „boosted" czy „clean" różniły się m.in. grubością tej warstwy: bomba „brudna" (dirty) miała gruby płaszcz uranowy i wysoką wydajność całkowitą, ale produkująca duże ilości pyłu radioaktywnego; „czysta" (clean) miała cieńszy płaszcz lub zastępowała go ołowiem czy innym materiałem nierozszczepiającym — co zmniejszało wydajność, ale ograniczało radioaktywny opad.⁵

Beryl jako reflektor w nowoczesnych głowicach termojądrowych

Przez całe lata 50. XX wieku głównym materiałem tamperowym w pierwotnych stopniach (primary stage) broni termojądrowych był uran. Jednak gdy konstruktorzy zaczęli dążyć do miniaturyzacji — do wyraźnie mniejszych i lżejszych głowic na rakiety balistyczne — zaczęli zastępować ciężki tamper uranowy cienką warstwą berylu.

Beryl działa jako „lekki reflektor" — przy grubości zaledwie 2–4 cm zapewnia doskonałe odbijanie neutronów, a waży ułamek tego co porównywalna warstwa U-238. Dla plutonowego rdzenia otoczonego berylem masa krytyczna w stanie skompresowanym spada drastycznie. Pozwala to zmniejszyć masę całego zestawu pit (rdzeń + reflektor) do minimum przy zachowaniu odpowiedniej reaktywności podczas implozji. Głowice W-88 (dla rakiet Trident II) i wiele innych głowic z lat 70.–90. XX wieku korzysta z berylu jako głównego materiału reflektorowego w stopniu pierwotnym.¹

Jest jeszcze jeden powód, dla którego beryl pojawia się w broniach termojądrowych według schematu Tellera-Ulama. W momencie wybuchu pierwotnego ciśnienie promieniowania rentgenowskiego z pierwotnego musi dotrzeć do stopnia wtórnego i skompresować go przed jego własnym zapłonem. W tym momencie krótkim beryl, pod wpływem ogrzewania, tworzy zjonizowaną plazmę — a zjonizowana plazma berylowa jest niemal przezroczysta dla promieniowania rentgenowskiego. To odróżnia beryl od uranu, który w podobnych warunkach pochłania rentgeny i mógłby zasłonić promieniowanie. Dlatego beryl nie tylko jest lżejszy, ale z punktu widzenia fizyki transferu energii między stopniami jest bardziej odpowiedni niż inne materiały ciężkie.^1,5

Reakcja (n,2n) berylu wspomina wcześniej: Be-9 pochłoniąwszy szybki neutron, emituje dwa neutrony. Dla rdzeni zawierających zarówno beryler jak i materiał rozszczepialny (typowe dla wczesnych stopni pierwotnych) ten mechanizm nieznacznie podnosi wydajność neutronową układu — efektywne mnożenie neutronów jest wyższe niż wynikałoby z samego rozszczepienia materiału fisylnego. Efekt jest mały w porównaniu z rozszczepieniami, ale istotny w precyzyjnych obliczeniach krytyczności.

Technologia berylu — wyzwania materiałowe i zdrowotne

Beryl nie jest materiałem łatwym w produkcji i obróbce. Jego właściwości mechaniczne są intrygujące: wysoki moduł Younga (~310 GPa, niemal jak stal), ale bardzo mała ciągliwość — beryl łamie się krucho przy małych odkształceniach. Obróbka skrawaniem wytwarza drobny pył berylowy, który jest ekstremalnie niebezpieczny biologicznie.

Beryloza (berylium disease) to śmiertelnie poważna choroba zawodowa: wdychanie cząstek tlenku berylu lub metalicznego berylu wywołuje alergiczną reakcję układu odpornościowego w płucach (ziarniniakowe zapalenie płuc), a następnie postępujące zwłóknienie. U ok. 2–6% pracowników narażonych na beryl następuje uczulenie, a z nich od 30% do 50% rozwija przewlekłą berylozę (CBD, Chronic Beryllium Disease). Choroba może rozwijać się przez lata bez objawów, by potem gwałtownie postąpić. Nie ma lekarstwa — leczenie polega na steroidach spowalniających postęp choroby.

W zakładach produkcyjnych broni jądrowej (Oak Ridge, Pantex) pracownicy obrabiający beryl muszą stosować kompletne układy wentylacji HEPA, kombinezony ochronne i maski. Metalurgia berylu wymaga specjalnych sal bez cyrkulacji powietrza. Te wymagania przekładają się na koszt i złożoność produkcji: rdzenie berylowe są kilkukrotnie droższe w obróbce niż analogiczne z innych materiałów.

Pomimo tych trudności, korzyści z zastosowania berylu w nowoczesnych głowicach są na tyle duże, że wszystkie mocarstwa nuklearne go stosują. Alternatywą jest powrót do uranu (większa masa) lub zastosowanie materiałów ceramicznych o niskiej efektywności (beryleks, tlenek berylu — BeO, który jest mniej reaktywny chemicznie, ale ma niższe własności neutronowe niż metal).¹

Ewolucja tampera: od grubych warstw uranowych do zoptymalizowanych reflektorów

Pierwsze bomby jądrowe — Gadget, Fat Man, Mark 3 — miały grube, masywne warstwy uranowe w roli tampra. Masa całej bomby Mark 3 (produkcyjna wersja Fat Mana) wynosiła ok. 4900 kg, z czego sama warstwa uranowa stanowiła ponad 2%. Logistyka transportu takich ładunków stawała się problemem: samoloty bombowe B-29 nie radziły sobie z zawieszaniem wielu ładunków naraz.

Gdy arsenał się rozwijał, podstawowym imperatywem stała się miniaturyzacja. Kluczowe kroki ewolucji:

Mark 4 (1949–1953) — udoskonalona wersja Fat Mana z wymiennymi rdzeniami. Rdzeń kapsułowy (tzw. core capsule) wkładany był bezpośrednio przed lotem, co zmniejszało ryzyko wypadków. Masa bombiy nieznacznie zmalała, ale zasadnicza architektura — gruby tamper uranowy — pozostała.

Mark 5 (1952–1955) — pierwsza poważna miniaturyzacja. Zmniejszona masa wybuchowa, redesign soczewek. Masa ok. 1270 kg, a więc ok. 26% masy Mark 3. Tamper był cieńszy, ale nadal uranowy. Wydajność przy mniejszej masie materiału rozszczepialnego wymagała lepszego bilansu neutronowego — tu po raz pierwszy w produkcji zastosowano cieńszy tamper z precyzyjnie obliczoną oszczędnością reflektorową.

Mark 6 (1951–1955) — najbardziej produkowana bomba grawitacyjna ery wczesnozimnowojennej, łącznie ok. 1100 sztuk. Masa ok. 3180 kg — ciężka, ale ówczesne B-47 i B-52 mogły ją udźwignąć w kilku egzemplarzach.

Przejście do broni termojądrowych (1954–1960) — wraz z wdrożeniem schematu Tellera-Ulama rola tampera pierwotnego (primary) i tampera wtórnego (secondary pusher) się rozdzieliła. Pierwotne stopy mogły używać berylu jako reflektora (dla lekkości), natomiast wtórne stopnie nadal otaczano ciężkimi warstwami uranowymi dla efektu szybkiego rozszczepienia i inercyjnego zaciśnięcia.

Lata 60.–70. XX wieku — systematyczna redukcja masy głowic do poziomu setek kilogramów, a nawet dziesiątek (miniaturowe głowice MIRV na rakiety balistyczne). W tym czasie beryl stał się dominującym materiałem reflektorowym w stopniach pierwotnych. Tamper pozostał, ale był precyzyjnie dopasowany do wymagań konkretnej architektury bojowej.^3,5

Tamper w kontekście nonproliferacji

Dobór materiału tampera ma niespodziewane konsekwencje polityczne. Uran-238 — podstawowy materiał tamperowy pierwszej generacji — jest powszechnie dostępny jako produkt uboczny wzbogacania uranu. Każdy kraj posiadający wirówkowe zakłady wzbogacania produkuje zubożony uran (DU, Depleted Uranium) jako odpad: np. w zakładach wzbogacania dla reaktorów energetycznych na każdy kilogram U-235 wyprodukowanego jako paliwo jądrowe przypada ok. 7 kg zubożonego uranu.

Dla państwa aspirującego do broni jądrowej oznacza to, że materiał tamperowy jest stosunkowo łatwo dostępny — bez konieczności uruchamiania specjalnych procesów produkcyjnych. W przypadku projektów opartych na uranie wysoko wzbogaconym (HEU) tamper z DU można pozyskać legalnie lub pół-legalnie jako materiał industrialny (DU stosuje się komercyjnie m.in. do odważników, osłon promieniowania i pociski przeciwpancernych). W tym sensie tamper uranowy był historycznie postrzegany jako element obniżający próg proliferacyjny — jeden z komponentów, który nie wymagał specjalnych programów pozyskiwania.

Beryl z kolei jest materiałem kontrolowanym w ramach systemów eksportu technologii jądrowej i podwójnego zastosowania (dual-use), takich jak Nuclear Suppliers Group (NSG). Obrót berylem i wyrobami berylowymi jest śledzony, bo zastosowania militarne (reflektor neutronów) są równoległe do zastosowań cywilnych (przemysł lotniczy, sprzęt elektroniczny). Paradoks polega na tym, że materiał bardziej efektywny (beryl) jest trudniejszy do pozyskania dla aktora proliferacyjnego, podczas gdy mniej efektywny (DU) jest powszechnie dostępny.⁵

Podsumowanie roli reflektora i tampera w architekturze bomby

Reflektor i tamper to pojęcia z pozoru techniczne, ale rozumienie ich roli odsłania głębszą logikę projektowania ładunków jądrowych. Dla każdego nowego projektu broń pytanie o materiał tampra było w istocie pytaniem wielokryteriowym:

• Ile masy neutronowej potrzeba, żeby poprawić bilans neutronowy do zadowalającego poziomu?
• Jak gruby musi być tamper, żeby czas inercyjnego opóźnienia wyniósł przynajmniej kilka dodatkowych generacji rozszczepień?
• Ile energii traci rdzeń przez promieniowanie w pierwszych nanosekundach i jak ciężki musi być tamper, żeby to ograniczyć?
• Czy szybkie rozszczepienie w tamperze jest zasobem (zwiększa uzysk) czy problemem (produkuje dodatkowy opad)?
• Czy tło neutronowe tampera jest akceptowalne dla danej metody składania rdzenia?

Każda z tych kwestii wpychała projektanta w inny kierunek. W praktyce wybór sprowadzał się do kompromisu: uran jest najlepszym „one-stop" rozwiązaniem dla implozji sferycznej — jest ciężki, reflektuje neutrony, jest dostępny i daje dodatkowy zysk przez szybkie rozszczepienie. Wolfram zastępuje uran tam, gdzie tło neutronowe musi być niskie. Beryl zastępuje wszystkich tam, gdzie liczy się masa. Żaden materiał nie dominuje absolutnie.^1,2,3

W historii projektowania broni jądrowej tamper i reflektor były więc nie detalem, lecz jednym z osi decyzyjnych, wokół których organizowano całą resztę — geometrię implozji, ilość materiału wybuchowego, masę i rozmiar bomby, a w końcu możliwości miniaturyzacji i przenoszenia przez środki bojowe. W tym sensie zrozumienie fizyki tampera jest koniecznym warunkiem zrozumienia, dlaczego Fat Man ważył prawie 5 ton, a współczesne głowice ważą kilkadziesiąt kilogramów przy kilkukrotnie wyższej wydajności.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• k_eff — pokazuje, jak geometria, moderator i straty neutronów wpływają na krytyczność układu.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu wpływu reflektora na bilans neutronowy. W wariancie podstawowym należy:

1. przyjąć uproszczony udział neutronów uciekających z nagiego rdzenia,
2. dodać wariant z warstwą odbijającą część neutronów z powrotem do środka,
3. policzyć, jak zmienia się efektywny współczynnik mnożenia,
4. porównać wynik dla lekkiego reflektora i ciężkiego tampra uranowego,
5. wyjaśnić, dlaczego nawet częściowy powrót neutronów może wyraźnie obniżyć wymaganą masę krytyczną.

Celem ćwiczenia jest pokazanie, że reflektor nie „dodaje energii”, tylko poprawia wykorzystanie neutronów już obecnych w układzie.

Drugie ćwiczenie powinno dotyczyć wpływu tampra na czas życia układu nadkrytycznego. Należy:

1. przyjąć uproszczony model ekspansji nagiego rdzenia po zapłonie,
2. dodać do niego ciężką warstwę bezwładnościową o parametrach zbliżonych do uranowego tampra,
3. oszacować zmianę czasu, przez który gęstość rdzenia pozostaje wysoka,
4. powiązać tę zmianę z liczbą możliwych generacji rozszczepień,
5. odnieść wynik do ryzyka fizzle i do znaczenia tampra w Fat Manie.

To ćwiczenie ma pokazać, że ciężka warstwa otaczająca rdzeń nie jest detalem konstrukcyjnym, lecz jednym z głównych mechanizmów zwiększających wydajność bomby implozyjnej.
