Scyntylatory, fotopowielacze i półprzewodnikowe detektory promieniowania

Streszczenie

Detektor promieniowania jest tłumaczem: zamienia oddziaływanie niewidzialnej cząstki albo fotonu na impuls elektryczny, który można policzyć, zmierzyć w czasie albo przypisać do energii. Scyntylator robi to przez krótki błysk światła, fotopowielacz zamienia ten błysk na lawinę elektronów, a detektor półprzewodnikowy idzie krótszą drogą: tworzy pary elektron-dziura bezpośrednio w krysztale.^1,2

Ten artykuł porównuje scyntylatory, klasyczne fotopowielacze, współczesne odczyty półprzewodnikowe typu SiPM oraz detektory krzemowe i germanowe. Najważniejsze nie jest zapamiętanie nazw, lecz zrozumienie kompromisu: wydajność, rozdzielczość energetyczna, szybkość, chłodzenie, odporność, koszt i złożoność elektroniki nie poprawiają się naraz.

Rozszerzenie tematu

Od błysku do liczby na ekranie

Najprostszy opis detektora brzmi tak: promieniowanie wpada do materiału, zostawia w nim część energii, a aparat próbuje zamienić tę energię na sygnał elektryczny. W liczniku Geigera-Müllera ten sygnał jest zasadniczo kliknięciem: zdarzenie zaszło albo nie zaszło. W detektorze spektrometrycznym impuls ma jeszcze wysokość, a wysokość ma być możliwie proporcjonalna do energii zdeponowanej w detektorze.³

Scyntylator działa dwuetapowo. Najpierw energia promieniowania powoduje wzbudzenia w materiale, a materiał emituje fotony światła widzialnego albo bliskiego ultrafioletu. Potem fotodetektor zamienia te fotony na elektrony i wzmacnia sygnał. W klasycznym zestawie tym fotodetektorem jest fotopowielacz próżniowy. W mniejszych, nowszych przyrządach może to być SiPM, czyli krzemowy fotopowielacz zbudowany z wielu mikrolawinowych komórek półprzewodnikowych.⁴

Detektor półprzewodnikowy pracuje inaczej. Promieniowanie tworzy nośniki ładunku bezpośrednio w krysztale. W krzemie albo germanie powstają pary elektron-dziura, które są zbierane przez pole elektryczne. Jeśli elektronika potrafi dokładnie zmierzyć ładunek, impuls mówi o energii zdarzenia. To dlatego germanowe spektrometry HPGe są cenione w analizie gamma: ich piki są dużo węższe niż piki typowego NaI(Tl), choć ceną jest chłodzenie i bardziej wymagająca aparatura.¹

Co właściwie ma porównywać student

W praktyce laboratoryjnej pytanie „który detektor jest najlepszy?” jest źle postawione. Lepsze pytania brzmią:

• czy chcemy tylko zliczać zdarzenia, czy rozróżniać energie,
• czy mierzymy promieniowanie alfa, beta, gamma, X czy neutrony,
• jakiej rozdzielczości energetycznej potrzebujemy,
• czy ważniejsza jest szybkość czasowa, czy wydajność w fotopiku,
• czy aparat ma pracować w laboratorium, w terenie, czy jako małe urządzenie kieszonkowe,
• czy możemy zapewnić stabilne wysokie napięcie, osłony świetlne, chłodzenie i kalibrację.

NaI(Tl) jest dobrym przykładem kompromisu. Kryształ jest stosunkowo wydajny dla promieniowania gamma, może mieć duże rozmiary, daje użyteczne widma i jest powszechny w dydaktyce. Nie daje jednak tak dobrej rozdzielczości jak detektor germanowy. HPGe potrafi rozdzielać blisko położone linie gamma, ale wymaga chłodzenia i troski o warunki pracy. Plastikowy scyntylator jest szybki i odporny, ale w spektrometrii gamma ma ograniczoną użyteczność energetyczną. Krzemowy detektor alfa może mieć świetną rozdzielczość, ale wymaga cienkich źródeł, geometrii próżniowej i nie nadaje się do każdego rodzaju promieniowania.^1,2

Scyntylator jako konwerter energii na światło

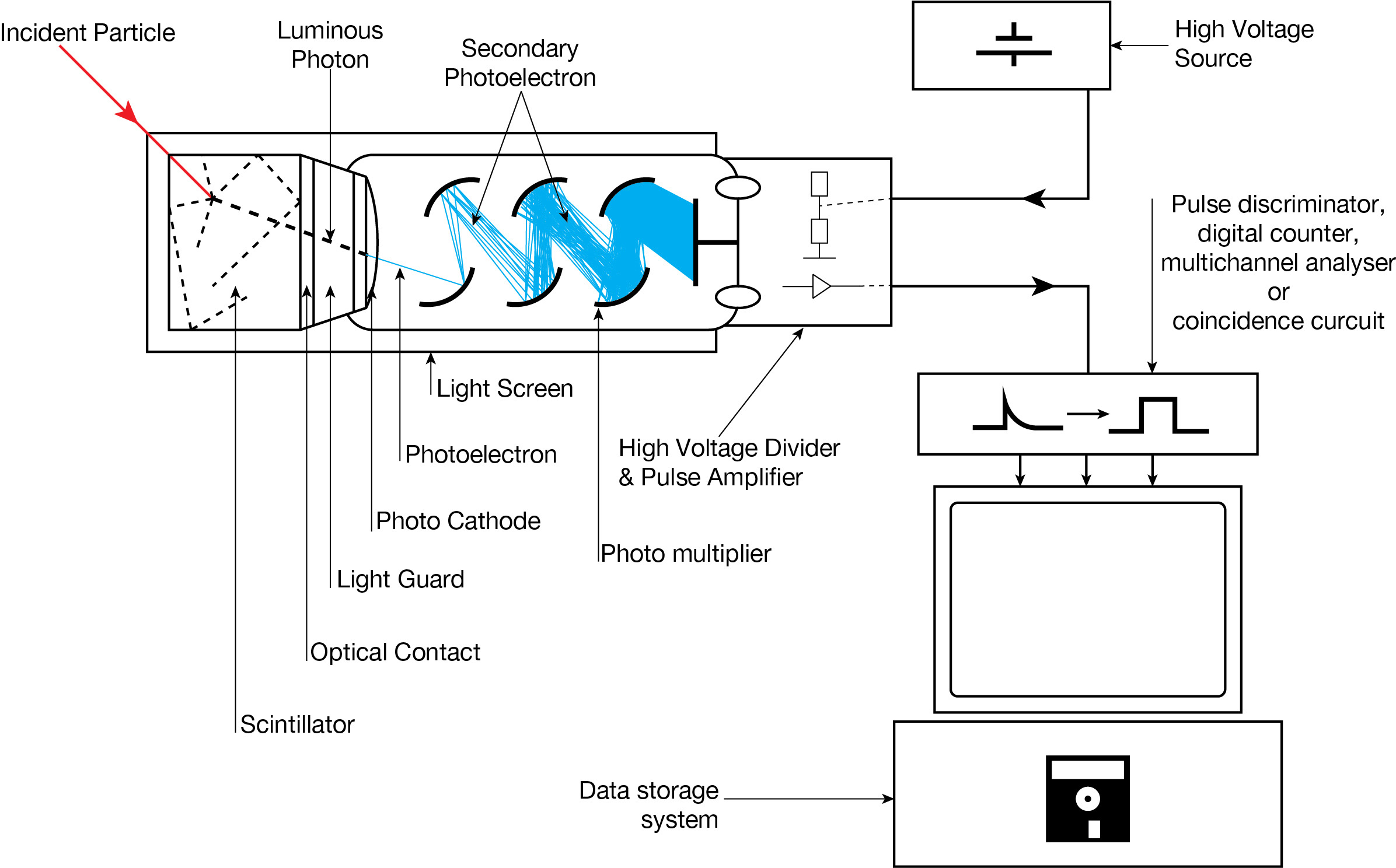

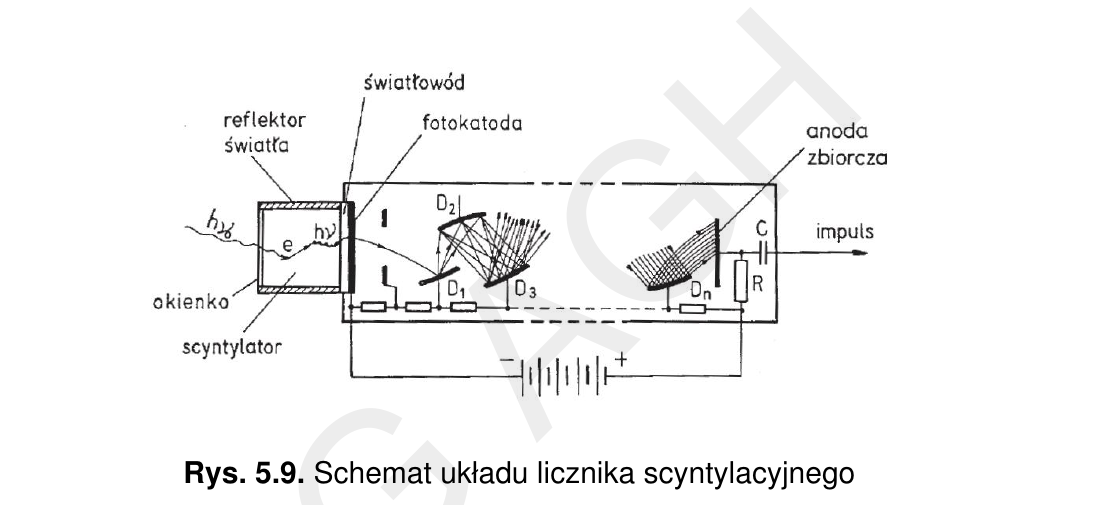

Dziunikowski i Kalita opisują licznik scyntylacyjny jako układ, w którym zasadniczymi elementami są scyntylator i fotopowielacz.¹ Cząstka jonizująca albo foton gamma wpada do scyntylatora, wywołuje scyntylację, a fotony światła trafiają na fotokatodę. Dalej sygnał przestaje być optyczny i staje się elektroniczny.

W kryształach nieorganicznych, takich jak NaI(Tl), wygodne jest myślenie pasmowe. Promieniowanie wzbudza elektrony, w materiale powstają elektrony w paśmie przewodnictwa i dziury w paśmie walencyjnym, a rekombinacja może prowadzić do emisji światła. Domieszka talu tworzy poziomy lokalne, dzięki którym emitowane światło lepiej pasuje do czułości fotokatody fotopowielacza. Dziunikowski i Kalita podają dla NaI(Tl) emisję światła niebieskiego o długości fali około 410 nm.¹

To wyjaśnia, dlaczego scyntylator nie jest po prostu „kawałkiem świecącego kryształu”. Jego użyteczność zależy od wydajności świetlnej, przezroczystości, czasu świecenia, dopasowania widmowego do fotodetektora, gęstości, liczby atomowej, higroskopijności i stabilności. Kryształ może mieć dobrą wydajność, ale wymagać szczelnej obudowy. Materiał może być szybki, ale słabiej rozdzielać energie. Materiał może być świetny dla gamma, ale nieoptymalny dla cząstek naładowanych.

Dlaczego NaI(Tl) jest tak popularny

NaI(Tl) jest jednym z najczęściej spotykanych scyntylatorów gamma, bo łączy względnie dużą wydajność detekcji z prostą aparaturą i umiarkowanym kosztem. W ćwiczeniach studenckich z przewodnika KChRS sonda NaI(Tl) pojawia się przy spektrometrii gamma, pomiarach tła, naturalnej promieniotwórczości i doborze napięcia pracy licznika scyntylacyjnego.²

Zaletą NaI(Tl) jest to, że student szybko widzi fotopiki, skraj Comptona i tło komptonowskie. Wadą jest szerokość pików. Jeżeli dwie linie gamma są blisko siebie, scyntylator może je zlać w jeden szeroki obszar, podczas gdy germanowy detektor półprzewodnikowy pokaże dwa oddzielne piki. To nie jest kwestia „ładniejszego wykresu”, tylko realnej zdolności rozdzielania informacji.

Dziunikowski i Kalita zwracają też uwagę na wpływ grubości kryształu na stosunek piku głównego do tła komptonowskiego oraz na wydajność całkowitą i wydajność w piku głównym.¹ Zbyt cienki kryształ może przepuszczać część fotonów albo pozwalać im uciekać po rozproszeniu. Zbyt gruby kryształ zwiększa prawdopodobieństwo oddziaływania, ale nie usuwa wszystkich problemów widmowych. Geometria i energia nadal decydują o wyniku.

Scyntylatory organiczne: szybkość zamiast idealnej spektrometrii

Scyntylatory organiczne, w tym tworzywa plastikowe, są ważne tam, gdzie liczy się szybkość czasowa, duża powierzchnia albo odporność mechaniczna. Dziunikowski i Kalita podkreślają, że scyntylatory organiczne mają zwykle mniejszą wydajność detekcji niż nieorganiczne, ale krótszy czas świecenia i lepszą czasową zdolność rozdzielczą.¹

To od razu prowadzi do innego typu zastosowań. Plastikowy scyntylator może być dobry w układach koincydencyjnych, monitorach przejścia, pomiarach czasu albo detekcji cząstek beta. Nie będzie jednak naturalnym wyborem do precyzyjnej identyfikacji radionuklidów gamma na podstawie ostrych fotopików. W praktyce aparaturowej ten sam termin „scyntylator” obejmuje więc bardzo różne narzędzia.

Warto też odróżniać scyntylator od całego detektora. Sam materiał świeci. Dopiero połączenie materiału, sprzężenia optycznego, fotodetektora, zasilania, przedwzmacniacza, elektroniki kształtującej i analizatora daje przyrząd pomiarowy.

Fotopowielacz: optyczny sygnał staje się impulsem

Fotopowielacz próżniowy jest klasycznym sercem wielu liczników scyntylacyjnych. Fotony światła ze scyntylatora padają na fotokatodę i wybijają fotoelektrony. Te elektrony są przyspieszane do kolejnych dynod, a na każdej dynodzie powstają elektrony wtórne. Po kilkunastu stopniach powielania mały błysk światła staje się mierzalnym impulsem elektrycznym.^1,2

W modelu podręcznikowym wzmocnienie fotopowielacza można zapisać jako M = delta^n, gdzie delta opisuje średnią liczbę elektronów wtórnych na stopień, a n liczbę dynod.¹ Sens wzoru jest ważniejszy niż sama notacja: wzmocnienie bardzo silnie zależy od napięcia między fotokatodą, dynodami i anodą. Niewielka zmiana wysokiego napięcia może istotnie zmienić amplitudy impulsów.

Przewodnik KChRS rozwija to w kontekście ćwiczenia z doborem napięcia pracy licznika scyntylacyjnego. Opisuje zależność zliczeń od napięcia fotopowielacza, pojęcie plateau oraz konieczność wyboru takiego punktu pracy, w którym sygnał jest stabilny, a tło i szumy nie rosną nadmiernie.² To bardzo ważna lekcja: wysokie napięcie nie jest arbitralnym ustawieniem. Jest częścią definicji pomiaru.

Plateau, tło i szum

W idealnym ćwiczeniu student mierzy częstość zliczeń dla źródła i dla tła przy kolejnych wartościach napięcia fotopowielacza. Przy zbyt małym napięciu część impulsów jest za mała, aby przekroczyć próg. W zakresie plateau liczba zliczeń zmienia się wolno. Przy zbyt dużym napięciu rosną szumy, impulsy przypadkowe i niestabilność.

Z punktu widzenia metrologii interesują nas trzy krzywe:

• zliczenia od źródła razem z tłem,
• zliczenia samego tła,
• miara jakości, na przykład stosunek sygnału do tła albo funkcja zależna od wariancji względnej.

To ćwiczenie ma znaczenie szersze niż obsługa konkretnej sondy. Uczy, że detektor ma punkt pracy, a punkt pracy trzeba dokumentować. Widmo albo liczba zliczeń bez informacji o napięciu, progu, czasie pomiaru, tle i geometrii są wynikiem niepełnym.

SiPM: mały fotopowielacz półprzewodnikowy

SiPM nie jest scyntylatorem. Jest fotodetektorem, który może zastąpić klasyczny fotopowielacz w części zastosowań. Składa się z wielu mikroskopijnych komórek lawinowych pracujących w trybie Geigera. Każda komórka odpowiada na foton impulsem, a suma impulsów daje sygnał związany z liczbą fotonów scyntylacyjnych.

Praktyczna różnica jest duża. SiPM jest mały, nie wymaga kilowoltowego zasilania jak klasyczny fotopowielacz, jest mniej wrażliwy na pola magnetyczne i dobrze pasuje do zwartej elektroniki. Jednocześnie ma własne problemy: szum ciemny, zależność od temperatury, przesłuch optyczny między komórkami, nasycenie przy dużej liczbie fotonów i konieczność starannej kalibracji. W małych spektrometrach gamma typu NaI(Tl) lub CsI(Tl) z odczytem półprzewodnikowym ten kompromis jest szczególnie widoczny.⁴

W historii Projektu Manhattan i aparatury z połowy XX wieku SiPM oczywiście nie występowały. Dla serwisu są jednak ważne z innego powodu: pokazują, jak zmieniła się elektronika odczytu. Stary problem fizyczny pozostał ten sam, ale miniaturyzacja fotodetektora, przetworników i układów cyfrowych przesunęła część spektrometrii z dużych zestawów laboratoryjnych do urządzeń przenośnych.

Detektory półprzewodnikowe: ładunek bez pośrednictwa światła

W detektorze półprzewodnikowym promieniowanie tworzy nośniki ładunku bezpośrednio w obszarze czynnym. W krzemie albo germanie powstają pary elektron-dziura, a pole elektryczne zbiera je na elektrodach. Impuls ładunkowy jest wzmacniany i mierzony przez elektronikę spektrometryczną.¹

Najważniejsza przewaga wynika z energii potrzebnej do utworzenia jednej pary nośników. Dziunikowski i Kalita zestawiają wartości rzędu 20-30 eV dla detektorów gazowych, około 300 eV dla scyntylacyjnych i 1-3 eV dla półprzewodnikowych.¹ Mniejsza energia na parę nośników oznacza większą liczbę nośników dla tej samej zdeponowanej energii. Statystycznie łatwiej wtedy dokładnie oszacować energię zdarzenia, co przekłada się na lepszą rozdzielczość.

To nie oznacza, że półprzewodnik zawsze wygrywa. Trzeba uwzględnić objętość czynną, grubość warstwy zubożonej, prąd upływu, szumy elektroniki, chłodzenie, okno wejściowe i prawdopodobieństwo absorpcji fotonu. Krzem jest świetny w detekcji cząstek alfa i niskoenergetycznych fotonów X w odpowiednich geometriach, ale dla wyższych energii gamma german ma przewagę dzięki większej liczbie atomowej i gęstości.¹

Si(Li), Ge(Li) i HPGe

Historycznie ważne były detektory dryfowane litem: Si(Li) oraz Ge(Li). Lit pozwalał uzyskać grubszą warstwę zubożoną, czyli większą objętość czynną. Dziunikowski i Kalita opisują Si(Li) jako przydatne dla niskich energii, zwłaszcza tam, gdzie cienkie okno berylowe pozwala rejestrować fotony już od energii rzędu 1 keV, a german jako lepszy dla fotonów powyżej około 50 keV ze względu na silniejszą absorpcję w germanie.¹

Ge(Li) miał jednak istotny problem eksploatacyjny: wymagał utrzymywania w niskiej temperaturze także poza pracą, aby nie utracić właściwości związanych z dryfem litu. Detektory HPGe, czyli z germanu o bardzo dużej czystości, rozwiązały część problemów przechowywania, ale podczas pracy nadal wymagają chłodzenia. Współcześnie obok ciekłego azotu spotyka się także chłodzenie mechaniczne, jednak metrologiczny sens pozostaje podobny: ograniczamy prąd upływu i szumy, aby zachować rozdzielczość.

W laboratorium różnica między NaI(Tl) a HPGe jest natychmiast widoczna na widmie. NaI(Tl) pokaże szerokie fotopiki i wyraźne tło komptonowskie. HPGe pokaże znacznie węższe piki, dzięki czemu można rozdzielać linie, które w scyntylatorze nakładałyby się na siebie. Ceną jest masa aparatury, chłodzenie, procedury stabilizacji, koszt i większa wrażliwość na warunki pracy.

Rozdzielczość energetyczna jako miara „ostrości” widma

Rozdzielczość energetyczna mówi, jak szeroki jest pik odpowiadający promieniowaniu monoenergetycznemu. Najczęściej używa się szerokości połówkowej FWHM: szerokości piku w połowie wysokości. Jeżeli pik ma małe FWHM, detektor dobrze rozdziela blisko położone energie. Jeżeli FWHM jest duże, piki zlewają się.

Dziunikowski i Kalita opisują przyczyny poszerzania pików: fluktuacje statystyczne liczby nośników, szumy aparatury, konstrukcję detektora i zniekształcenia pola elektrycznego.¹ W tekście pojawia się też związek między FWHM a odchyleniem standardowym rozkładu Gaussa: Delta E = 2,35 * s(E). To pozwala połączyć spektrometrię z wcześniejszą statystyką zliczeń.⁵

Najważniejsza intuicja jest prosta: rozdzielczość nie jest własnością samego wykresu. Jest wynikiem całego toru: materiału detektora, geometrii, fotodetektora, zasilania, przedwzmacniacza, kształtowania, szumu i stabilności. Dlatego w dobrym raporcie powinno się podawać nie tylko nazwę detektora, ale także warunki pomiaru i metodę kalibracji.

Wydajność: zliczać dużo czy rozdzielać dobrze

Wydajność detekcji mówi, jaka część promieniowania prowadzi do rejestrowanego zdarzenia. Dla spektrometrii gamma trzeba odróżnić wydajność całkowitą od wydajności w fotopiku. Zdarzenie może zostać zarejestrowane, ale niekoniecznie cała energia fotonu zostanie zdeponowana w detektorze. Rozproszenie Comptona, ucieczka fotonów wtórnych i geometria sprawiają, że część zdarzeń trafia do tła ciągłego zamiast do fotopiku.¹

To jeden z powodów, dla których duży scyntylator może być bardzo czuły, ale niekoniecznie najlepszy do precyzyjnej identyfikacji skomplikowanego widma. Z kolei mały detektor germanowy może mieć świetną rozdzielczość, ale mniejszą wydajność dla pewnych geometrii i energii. Wybór detektora jest więc zawsze wyborem pytania pomiarowego.

W artykule o geometrii źródło-detektor pojawia się ten sam problem od strony aktywności bezwzględnej. Tutaj widzimy go od strony konstrukcji detektora: nawet idealny materiał nie usuwa potrzeby kalibracji wydajności dla konkretnej geometrii.

Czas: szybkie impulsy i pile-up

Scyntylatory organiczne są szybkie, NaI(Tl) jest wolniejszy, a detektory półprzewodnikowe mają własne czasy zbierania ładunku i ograniczenia elektroniki. Czas odpowiedzi decyduje o tym, jak dobrze detektor radzi sobie przy dużej częstości zdarzeń i czy nadaje się do pomiarów koincydencyjnych.

Jeżeli impulsy pojawiają się zbyt gęsto, zaczynają się nakładać. W spektrometrii prowadzi to do pile-up: dwa zdarzenia mogą wyglądać jak jeden impuls o większej energii albo zaburzać linię bazową. W prostym liczniku problem objawia się gubieniem zliczeń. W pełnym spektrometrze widać go w deformacji widma, przesunięciach i pogorszeniu rozdzielczości.⁶

Dlatego detektor nie powinien być oceniany osobno od toru elektroniki. Szybki scyntylator z wolną elektroniką nie da szybkiego układu. Dobry detektor półprzewodnikowy z nieodpowiednim przedwzmacniaczem nie da dobrej rozdzielczości. Tor pomiarowy jest łańcuchem, a wynik ogranicza najsłabsze ogniwo.

Typowa mapa wyboru detektora

Dla dydaktyki przydatna jest następująca mapa:

Cel pomiaru	Typowy wybór	Mocna strona	Ograniczenie
Proste wykrywanie gamma/beta	GM	prostota i odporność	brak spektrometrii energii
Dydaktyczna spektrometria gamma	NaI(Tl) + PMT albo SiPM	czułość i widoczne fotopiki	umiarkowana rozdzielczość
Precyzyjna spektrometria gamma	HPGe	bardzo dobra rozdzielczość	chłodzenie i koszt
Spektrometria alfa	krzemowy detektor barierowy	dobra rozdzielczość alfa	wymaga cienkich preparatów i geometrii próżniowej
Szybkie koincydencje	plastikowy scyntylator	czas odpowiedzi	słaba spektrometria gamma
Niskoenergetyczne X	Si(Li) / SDD / odpowiedni półprzewodnik	cienkie okno i dobra rozdzielczość	ograniczony zakres energii i warunki pracy

Tabela nie zastępuje projektu pomiaru. Pomaga tylko zobaczyć, że nazwy detektorów odpowiadają różnym kompromisom fizycznym.

Jak czytać widmo przez pryzmat detektora

Ten sam radionuklid może wyglądać inaczej na różnych detektorach. Na NaI(Tl) pik będzie szeroki, tło komptonowskie wyraźne, a blisko położone linie mogą się zlewać. Na HPGe piki będą węższe, a identyfikacja energii dokładniejsza. W detektorze krzemowym alfa widmo pokaże energie cząstek alfa, ale wynik będzie silnie zależał od grubości źródła i strat energii przed detektorem.²

To jest powód, dla którego artykuły o spektrometrii gamma i alfa powinny wracać do detektorów. Analiza piku bez znajomości detektora jest połową metrologii. Druga połowa to pytanie, jak pik powstał, co go poszerzyło, co trafiło do tła, a co w ogóle nie zostało zarejestrowane.

Bezpieczna granica dydaktyki

Detektory promieniowania można omawiać bez budowania niebezpiecznych procedur pracy ze źródłami. Dla serwisu najbezpieczniejsza i najbardziej użyteczna ścieżka dydaktyczna to:

• praca na gotowych widmach i danych syntetycznych,
• analiza parametrów katalogowych detektorów,
• niskonapięciowe modele optyczne pokazujące fotodetekcję,
• ćwiczenia z tłem, progiem, rozdzielczością i kalibracją,
• opis wymagań raportu pomiarowego bez instruktażu pracy ze źródłem.

Jeżeli laboratorium używa rzeczywistych źródeł promieniotwórczych, powinno to odbywać się wyłącznie w ramach zatwierdzonych procedur, pod nadzorem uprawnionej jednostki i z użyciem źródeł zamkniętych albo materiałów dopuszczonych do ćwiczeń. Artykuł ma uczyć metrologii, nie zastępować instrukcji stanowiskowej.

Nowe scyntylatory: LaBr₃(Ce), GAGG, LYSO, BGO

Oprócz klasycznych NaI(Tl) i HPGe rynek detektorów oferuje rosnącą liczbę alternatyw, każda z innym zestawem zalet.

LaBr₃(Ce) (bromek lantanu domieszkowany cerem): rozdzielczość energetyczna 2,6–3% przy 662 keV, co jest znacznie lepsze niż NaI(Tl) (~7%), choć gorsze niż HPGe (<0,2%). Gęstość 5,08 g/cm³, wysoka wydajność detekcji. Czas scyntylacji ~15 ns — szybszy niż NaI(Tl) (~250 ns). Minusy: drogi (lan jest rzadkim pierwiastkiem), wykazuje własne tło radioaktywne (~La-138 i aktywność z Ba-137m po rozpadzie La-138 — ok. 1,4 Bq/g). Zastosowania: przenośne spektrometry gamma dla służb bezpieczeństwa, oil well logging, kosmiczne instrumenty gamma.

GAGG(Ce) (granat gadolinowo-aluminiowo-galowy domieszkowany cerem): Gd₃Al₂Ga₃O₁₂:Ce. Gęstość 6,63 g/cm³, rozdzielczość ~4–5% przy 662 keV, czas scyntylacji ~150 ns. Odporny na promieniowanie (radiation hardness), działa od −40°C do +100°C. Używany w akceleratorach i przestrzeni kosmicznej. Zawiera Gd, który jest absorbent neutronów — GAGG może służyć do wykrywania neutronów przez (n,γ).

LYSO(Ce) (lutetowy ortokrzemian domieszkowany cerem: Lu₂(1-x)Y₂xSiO₅): gęstość 7,1 g/cm³, czas scyntylacji ~40 ns, rozdzielczość ~8–10% przy 511 keV. Główna aplikacja: detektory PET (tomografia emisyjna pozytonów) ze względu na szybkość i dużą gęstość. Tło radioaktywne od Lu-176 (β, T₁/₂ = 3,8 × 10¹⁰ lat) — nieistotne dla medycyny, ale może być problemem przy pomiarach niskiej aktywności.

BGO (germanek bizmutu, Bi₄Ge₃O₁₂): gęstość 7,13 g/cm³ — bardzo wysoka, co daje dużą wydajność piku pełnej absorpcji. Czas scyntylacji ~300 ns — wolny. Rozdzielczość ~10–15% przy 662 keV — gorsza niż NaI(Tl). Główna aplikacja: antykoincydencyjne tarcze Comptona wokół HPGe w spektrometrach ultra-niskiego tła (BGO suppression).

CsI(Tl) vs CsI(Na): CsI(Tl) jest popularny w detektorach przenośnych i małych, bo nie jest tak higroskopijny jak NaI(Tl). Rozdzielczość i wydajność zbliżone do NaI(Tl). CsI(Na) jest szybszy i ma wyższy yield fotonów, ale silnie higroskopijny.

SiPM — zasada działania i parametry

SiPM (Silicon Photomultiplier) jest zbudowany z setek do tysięcy mikrokomórek SPAD (Single Photon Avalanche Diode) połączonych równolegle. Każda komórka to dioda działająca w trybie Geigera — tzn. przy napięciu przekraczającym napięcie przebicia. Gdy foton (lub nośnik ciemny) wyzwoli lawinę, komórka daje impuls ładunkowy Q = C_cell × ΔV (nadnapięcie). Suma impulsów ze wszystkich trafionych komórek tworzy sygnał proporcjonalny do liczby fotonów.

Kluczowe parametry SiPM:

• PDE (photon detection efficiency): iloczyn wydajności kwantowej, prawdopodobieństwa zapoczątkowania lawiny i fill factor (udział aktywny); typowo 20–45% przy maksymalnej czułości;
• Dark count rate (DCR): termicznie generowane zdarzenia bez fotonów; typowo 100 kcps/mm² w temperaturze pokojowej, silnie rośnie z temperaturą;
• Crosstalk optyczny: lawina w jednej komórce może wyzwolić sąsiednie przez wtórne fotony; typowo 1–5%;
• Afterpulsing: chwytanie nośników w pułapki i opóźnione wyzwolenie; typowo <5%.

Napięcie zasilania SiPM: 25–70 V (zależnie od modelu) — znacznie niższe niż PMT (600–1200 V). To kluczowa zaleta dla przenośnych detektorów. Typowi producenci: Hamamatsu, SensL (OnSemi), KETEK, STMicroelectronics.

CZT — detektor półprzewodnikowy bez chłodzenia do zastosowań gamma

CZT (tellurek kadmowo-cynkowy, Cd₁₋ₓZnₓTe) jest półprzewodnikiem o dużej przerwcie energetycznej (~1,6 eV), co pozwala na pracę w temperaturze pokojowej bez chłodzenia. Energia wytworzenia pary elektron-dziura: ~4,4 eV, czyli więcej niż w HPGe (~2,9 eV), ale znacznie mniej niż w NaI(Tl). Gęstość 5,9 g/cm³ i wysoka liczba atomowa Cd (Z=48) i Te (Z=52) dają dobrą absorpcję fotonów gamma do ~1 MeV.

Typowa rozdzielczość CZT: 1–2% przy 662 keV dla zoptymalizowanych urządzeń (vs. 7% dla NaI, <0,2% dla HPGe). Problem CZT: niska mobilność dziur — zbieranie ładunku jest asymetryczne, co poszerza piki. Rozwiązanie: jednodirekcjonalne elektrody, korekta kształtu impulsu (single carrier collection). Komercyjne detektory CZT: Redlen Technologies, Kromek, H3D (3D grid CZT).

Zastosowania CZT:

• Przenośne identyfikatory nuklidów (RIID — radiation isotope identification devices) dla FEMA, DOE, CBP;
• Detektory lotnicze i samochodowe dla pomiarów mapy gamma (radiation surveys);
• Zaawansowane detektory gamma w systemach portal security;
• Satelitarne instrumenty gamma (np. INTEGRAL/SPI zawiera CsI scintillators, ale nowe misje eksplorują CZT).

Elektronika spektrometryczna: tor od detektora do widma

Detektor to tylko pierwszy element toru. Pełny tor spektrometryczny obejmuje:

1. Detektor + bias supply (HV): generuje ładunek lub fotony;
2. Preamplifier (przedwzmacniacz ładunku): integruje ładunek i daje sygnał napięciowy proporcjonalny do zdeponowanej energii; kluczowy parametr: szum elektroniczny (ENC — equivalent noise charge);
3. Shaping amplifier (wzmacniacz kształtujący): filtruje sygnał, formuje pik gaussowski z kontrolowanym peaking time (0,5–10 µs) — kompromis między szumem (lepiej: długie peaking time) a rozdzielczością czasową (lepiej: krótkie);
4. ADC (przetwornik analogowo-cyfrowy): Wilkinson ADC lub Successive Approximation ADC — zamienia amplitudę na kanał;
5. MCA (multichannel analyzer): zbiera histogram amplitud, wyświetla widmo;
6. Oprogramowanie (Genie 2000, GammaVision, Maestro): analiza widma, identyfikacja pików, obliczanie aktywności.

Nowoczesne systemy DPP (Digital Pulse Processing) zastępują kroki 3–5 jednym układem FPGA/ASIC, który cyfryzuje sygnał prosto z preamplifikatora i wykonuje filtrację trapezową w domenie cyfrowej. Zalety: brak dryftu analogowego, łatwa zmiana parametrów filtra, lepsze odrzucanie pile-up. Przykłady: CAEN DT5724, Mirion DSA-1000, ORTEC DSPEC.

Detektory neutronów — uzupełnienie

Spektrometria promieniowania jonizującego nie ogranicza się do cząstek naładowanych i fotonów. Neutrony są szczególnie ważne w fizyce reaktorów, badaniach aktywacyjnych i monitoringu radiologicznym. Neutrony nie jonizują bezpośrednio — wykrywa się je przez wtórne zdarzenie jądrowe produkujące ładunek.

He-3 (hel-3): Reakcja ³He + n → ³H + p + 764 keV. Detektor proporcjonalny wypełniony He-3 pod ciśnieniem 4–10 atm. FWHM ~2–5% przy 764 keV. Najczulsza technologia dla wolnych neutronów (LOD <0,01 n/cm²/s). Wada: globalne niedobory He-3 od lat 2000 (główne źródło: rozpad trytu z arsenałów jądrowych) drastycznie podniosły ceny.

BF₃ (trifluorek boru): Reakcja ¹⁰B + n → ⁷Li + α + 2,31 MeV. Tańszy zamiennik He-3. Problem: BF₃ jest toksyczny. Stosowany jako detektor w blokach moderatora dla termalizacji neutronów prędkich.

Scyntylatory litowe (LiI(Eu), Li-glass): Reakcja ⁶Li + n → ³H + α + 4,78 MeV. Czas scyntylacji ~1,4 µs dla LiI(Eu). Używane w detektorach neutronów termicznych i epitermicznych.

Kule Bonnera (Bonner Sphere Spectrometer): zestaw sfer polietylenu (moderator) o różnych średnicach z detektorem termicznym w środku. Każda kula ma inną funkcję odpowiedzi na energię neutronów. Układ równań Fredholma pozwala (przez dekonwolucję) wyznaczyć widmo energetyczne neutronów. Stosowany do pomiaru dawki od neutronów o szerokim spektrum (od termicznych do 100 MeV). W Polsce kule Bonnera są używane przez IFJ PAN i CLOR do pomiarów w pobliżu akceleratorów medycznych (terapia hadronowa Kraków) i reaktora MARIA w Świerku — miejscach, gdzie pole neutronowe jest szerokoenergetyczne i wymaga dokładnej charakteryzacji dla ochrony radiologicznej pracowników.

Detektory neutronów są opisane szczegółowo w artykule spektrometria neutronowa: kule Bonnera, komory rekombinacyjne i widma neutronów. Warto podkreślić, że każdy detektor neutronów kalibruje się przez wzorce źródeł neutronów: Am-241/Be, Cf-252 lub reaktor, a niepewność kalibracji przenosi się na niepewność dawki i strumienia.

Polska infrastruktura detektorów i spektrometrii

W Polsce spektrometry HPGe pracują w: CLOR (Warszawa), IFJ PAN (Kraków, m.in. laboratorium ultra-niskiego tła w Sobieszowie), NCBJ Świerk, Akademia Górniczo-Hutnicza (Kraków), Politechnika Wrocławska, Politechnika Gdańska, Centrum Badań Kosmicznych PAN. Krajowy park sprzętu jest zróżnicowany: od starych systemów Ge(Li) (historycznie), przez klasyczne HPGe Canberra/ORTEC, po nowoczesne systemy z chłodzeniem mechanicznym (Stirling coolers) i przetwarzaniem cyfrowym DPP.

Laboratorium Bardzo Niskiej Aktywności IFJ PAN w Sobieszowie (Karkonosze) jest jednym z najlepiej osłoniętych laboratoriów gamma w Polsce — prowadzone tam pomiary pozwalają na oznaczanie aktywności rzędu mBq/kg dzięki osłonom pasywnym (stara ołowiana osłona o grubości 10–20 cm) i aktywnym (antykoincydencja BGO).

Sieć RODOS-NET (polskie stacje monitoringu) używa przenośnych i stałych detektorów NaI(Tl) i Marinelli-HPGe w stacjach PAA. Wyniki monitoringu są raportowane do EURDEP (Europejska wymiana danych o promieniowaniu). Polska uczestniczy też w projekcie EURATOM EUROfusion, gdzie detektory scyntylacyjne (LYSO, LaBr₃) i spektrometry neutronów (kule Bonnera, komory rekombinacyjne) służą do diagnostyki plazmy w tokamakach JET i w przyszłości ITER. Grupy eksperymentalne z IFJ PAN i PW współpracują przy opracowywaniu detektorów dla tych zastosowań, co wymaga szczególnej odporności na promieniowanie neutronowe i gamma przy wysokich strumieniach.

Trzy przykłady rachunkowe

Przykład 1 — wzmocnienie fotopowielacza PMT

Fotopowielacz ma 12 dynod, każda z współczynnikiem emisji wtórnej δ = 4. Wzmocnienie: M = δ^n = 4^12 = 16 777 216 ≈ 1,68 × 10⁷. Na fotokatodę pada 100 fotonów. Wydajność kwantowa fotokatody: 25%. Liczba pierwotnych fotoelektronów: N_e = 100 × 0,25 = 25. Na anodzie: Q = N_e × M × e = 25 × 1,68 × 10⁷ × 1,6 × 10⁻¹⁹ C = 6,7 × 10⁻¹¹ C.

Jeśli impulsy trwają ~1 µs i napięcie na rezystancji wejściowej R = 50 Ω: U = Q/C_int ≈ 6,7 × 10⁻¹¹ / (10 × 10⁻¹² F) = 6,7 mV — typowa amplituda impulsu.

Wniosek: wzmocnienie PMT ~10⁷ jest konieczne, by mały błysk 25 fotoelektronów dał mierzalny impuls napięciowy. Fluktuacje w δ na każdej dynodzie, DCR fotokatody i szum Johnson rezystancji wejściowej są głównymi składowymi szumu systemu, prowadzącymi do skończonej rozdzielczości energetycznej.

Przykład 2 — rozdzielczość energetyczna scyntylatora NaI(Tl)

Dla piku Cs-137 (662 keV) zmierzono widmo z NaI(Tl). Centrum piku: kanał 662. FWHM: 46 keV. Rozdzielczość: R = FWHM/E = 46/662 = 6,95% ≈ 7%.

Porównanie z HPGe (FWHM = 1,5 keV przy 662 keV): R_HPGe = 1,5/662 = 0,23%.

Ratio FWHM_NaI/FWHM_HPGe = 46/1,5 ≈ 31. HPGe ma ~31-krotnie lepszą rozdzielczość. Dla bliskich linii gamma (np. Co-57 122,1 keV i 136,5 keV, różnica 14,4 keV): NaI(Tl) z FWHM ~9 keV przy 130 keV (skalowanie ~FWHM/E = const % → FWHM(130) ≈ 7% × 130 = 9,1 keV) → nie rozdzieli tych linii (14,4 < 2 × 9,1/2,35 × 2,35 = 18,2 keV minimalny odstęp). HPGe z FWHM ~0,5 keV przy 130 keV rozdzieli je łatwo.

Przykład 3 — efekt SiPM: Dark Count Rate a minimalna liczba fotonów

SiPM 1 mm² ma DCR = 100 kcps = 10⁵ cps. Peaking time przedwzmacniacza = 1 µs. Spodziewane zdarzenia ciemne w czasie impulsu: N_dark = 10⁵ × 10⁻⁶ = 0,1. Natomiast z prawdziwego zdarzenia scyntylacyjnego w NaI(Tl) o energii E = 662 keV i yield 38 fotonów/keV: fotony scyntylacyjne = 38 × 662 = 25 156. Z PDE = 35%: N_detected = 25 156 × 0,35 ≈ 8805 fotonów na mm²·MeV.

Przy czułości 6,25 × 6,25 mm² kryształu i detektora 6 × 6 mm²: N_detected ≈ 8805 fotonów od 662 keV. N_dark w tym oknie ~0,1. Stosunek sygnał/szum ciemny: S/N = 8805/0,1 = 88050. Dla drobnych zdarzeń <1 keV: N_detected ~38, S/N ~380 — nadal dobre. DCR staje się problemem przy energiach sub-keV.

Wniosek: dla typowej spektrometrii gamma DCR SiPM nie jest głównym ograniczeniem. Problem DCR pojawia się przy próbach pojedynczych fotonów (śledzenie trajektorii w PET) lub przy scenariuszach koincydencji w szybkiej elektronice.

Pytania otwarte

1. Dlaczego HPGe wymaga chłodzenia do temperatury ciekłego azotu, podczas gdy CZT i SiPM działają w temperaturze pokojowej? Jaka właściwość materiału determinuje to wymaganie?

2. Scyntylator NaI(Tl) jest higroskopijny. Jakie konsekwencje ma wniknięcie wilgoci dla wydajności scyntylacyjnej i rozdzielczości energetycznej? Dlaczego producenci zamykają kryształ hermetycznie?

3. Dlaczego wzmocnienie fotopowielacza M = δ^n jest bardzo czułe na napięcie zasilania? Jeśli napięcie wzrośnie o 1% i δ zwiększa się proporcjonalnie, jak zmieni się M dla n=10 dynod?

4. BGO jest używany jako tarcza antykoincydencji wokół HPGe. Wyjaśnij zasadę: dlaczego foton rozproszony Comptonowo z HPGe, który trafi do BGO, powoduje odrzucenie zdarzenia? Jaki to ma wpływ na stosunek pik-do-Compton (P/C)?

5. SiPM ma problem krzyżowania optycznego (optical crosstalk) między komórkami. Jak to zjawisko wpływa na liniowość odpowiedzi przy różnych poziomach jasności (niskie vs. wysokie yield scyntylacyjne)?

6. Detektor CZT ma problem z niepełnym zbieraniem dziur. Jak elektrody single-carrier (Frisch collar, pixel CZT) rozwiązują ten problem? Dlaczego nie zbieranie dziur prowadzi do ogonowania piku po stronie niższych energii?

7. W systemie DPP (Digital Pulse Processing) filtr trapezowy zastępuje analogowy shaping amplifier. Jakie parametry filtra trapezowego (rise time, flat top, decay time) odpowiadają analogowym parametrom? Jak dobrać peaking time przy wysokich zliczeniach (pile-up rejection) vs. niskich zliczeniach (niski szum)?

8. Polskie laboratorium ultra-niskiego tła w Sobieszowie (IFJ PAN) stosuje pasywne osłony ołowiane i aktywną antykoincydencję BGO. Jakie dwa główne źródła tła redukuje każda z tych metod? Dlaczego samo użycie ołowiu bez antykoincydencji nie jest wystarczające?

Podsumowanie dydaktyczne

1. Scyntylator zamienia energię promieniowania na fotony światła, fotodetektor (PMT lub SiPM) zamienia fotony na elektrony, a elektronika zlicza i mierzy amplitudę impulsu. Każdy etap konwersji wprowadza szum obniżający rozdzielczość energetyczną.

2. Kluczowy parametr: energia wytworzenia jednej pary nośników. Gaz: ~30 eV; scyntylator NaI(Tl): ~300 eV; HPGe: ~2,9 eV. Mniejsza energia na parę → więcej nośników → mniejsze fluktuacje statystyczne → lepsza rozdzielczość.

3. NaI(Tl) jest kompromisem dostępności, czułości i umiarkowanej rozdzielczości (~7% przy 662 keV). HPGe oferuje doskonałą rozdzielczość (<0,2%) kosztem chłodzenia i złożoności. Nowe scyntylatory (LaBr₃, GAGG, LYSO) wypełniają pośrednie nisze.

4. SiPM zastępuje wysokonapięciowy PMT niskim napięciem, małymi rozmiarami i odpornością na pola magnetyczne. Ograniczenia: dark count rate, temperatura, crosstalk optyczny. Dominują w przenośnych detektorach i systemach PET.

5. CZT pracuje w temperaturze pokojowej z rozdzielczością 1–2% przy 662 keV — między NaI(Tl) a HPGe. Stosowany w przenośnych identyfikatorach nuklidów (RIID) i systemach portal security.

6. Elektronika spektrometryczna (preamplifier → shaping amplifier → ADC → MCA) przetwarza ładunek z detektora w histogram amplitud. Peaking time jest kompromisem między szumem a zdolnością do obsługi wysokich zliczeń. Systemy DPP wykonują to cyfrowo.

7. Polska infrastruktura (CLOR, IFJ PAN, NCBJ, uczelnie techniczne) obejmuje zarówno klasyczne spektrometry HPGe, jak i nowoczesne systemy DPP. Laboratorium ultra-niskiego tła IFJ PAN w Sobieszowie należy do europejskiej sieci laboratoriów głębinowych EDELWEISS/ILIAS.

8. Wybór detektora zawsze jest wyborem kompromisu. Rozdzielczość, wydajność, szybkość, chłodzenie, koszt i rozmiar nie poprawiają się naraz. Dobre pytanie pomiarowe poprzedza dobór sprzętu — nie odwrotnie.

Dodatkowe materiały multimedialne

Gotowe uzupełnienie wizualne: model 3D sondy NaI(Tl) z fotopowielaczem. Pokazuje drogę sygnału od kryształu scyntylacyjnego do impulsu elektrycznego bez wchodzenia w projekt konkretnej sondy.

Najkrótsze podsumowanie: scyntylator, fotopowielacz i detektor półprzewodnikowy nie są zamiennymi pudełkami. Każdy z nich zachowuje inną część informacji o zdarzeniu, a wybór detektora jest zawsze wyborem między czułością, rozdzielczością, szybkością, stabilnością i praktycznością aparatury.
