Streszczenie

Wirówka gazowa jest separatorem izotopów, który wykorzystuje różnicę mas cząsteczek gazowego UF6, a nie inną chemię uranu-235 i uranu-238. W bardzo szybko obracającym się rotorze cięższe cząsteczki mają nieco większą tendencję do przebywania bliżej ścianki, a lżejsze bliżej osi, co po wielu kolejnych stopniach pozwala uzyskać paliwo o wymaganym wzbogaceniu.1,2

Ten artykuł jest wejściem do całego kursu o wirówkach: pokazuje zasadę działania, podstawowe słowa, jednostki miary, podstawy budowy, geometrii i układów odbioru strumieni, a także generalnie różnicę między opisem fizycznym a projektem wykonawczym.

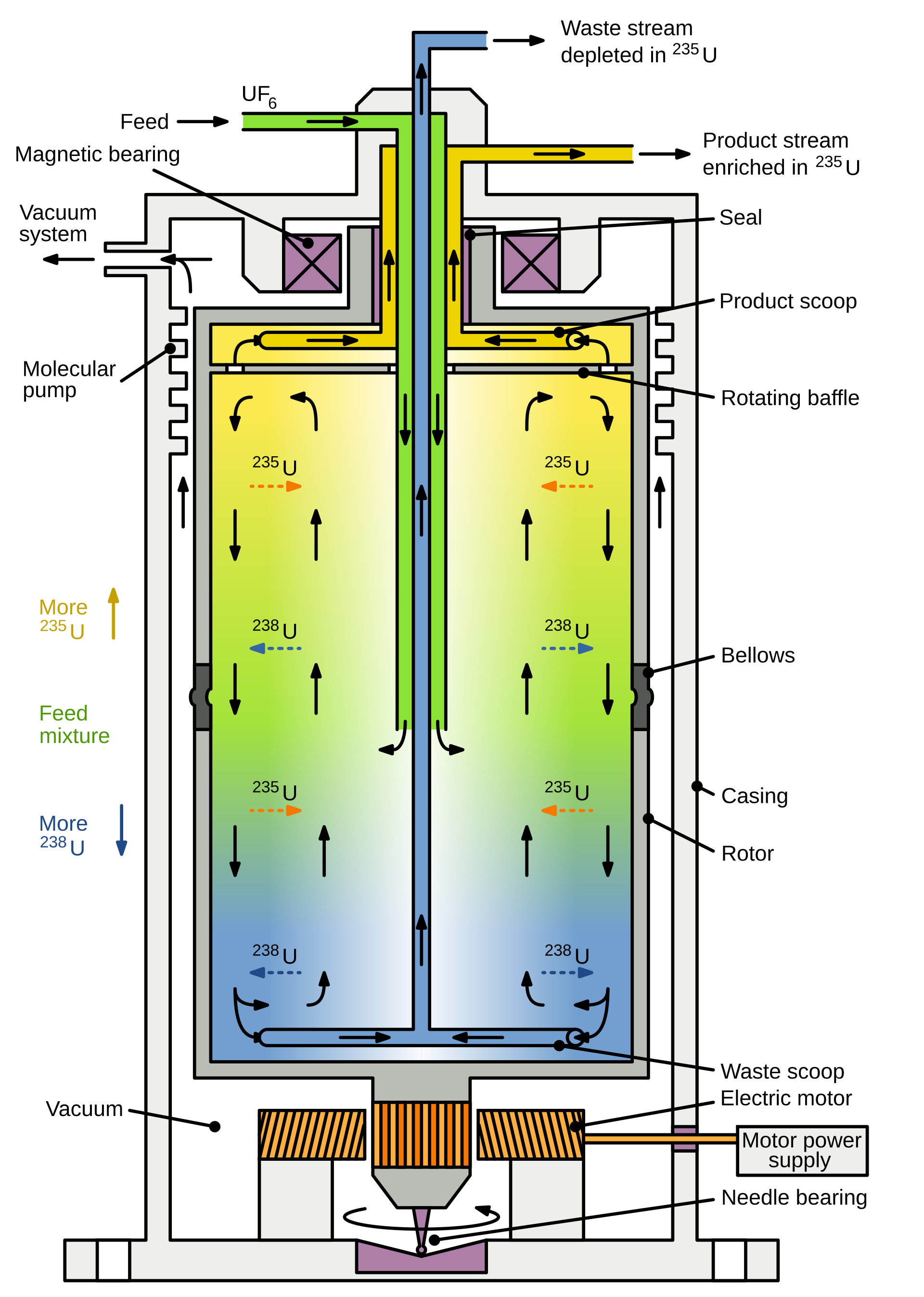

Schemat przeciwprądowej wirówki gazowej

Schemat przeciwprądowej wirówki gazowej. W kursie służy do wyjaśnienia pojęć feed, product, tails i rozdziału radialnego.

Rozszerzenie tematu

Najłatwiej zacząć od analogii do wirówki laboratoryjnej. W probówce rozdzielamy zawiesinę: większe lub gęstsze cząstki przemieszczają się na zewnątrz. W wirówce gazowej nie ma osadu w probówce, tylko mieszanina cząsteczek ^{235}UF6 i ^{238}UF6. Różnica masy jest mała, więc pojedyncze urządzenie daje tylko niewielką zmianę składu, ale robi to znacznie wydajniej energetycznie niż dyfuzja gazowa.1,3

Trzy słowa trzeba odróżniać od początku: feed, product i tails. Feed to wsad, czyli gaz trafiający do układu. Product to strumień nieco bogatszy w uran-235. Tails (ogony) to strumień zubożony. W języku cywilnego cyklu paliwowego nie chodzi o jedną magiczną maszynę, ale o kontrolowany przepływ materiału przez wiele połączonych stopni separacji.2,4

Druga ważna różnica dotyczy skali. Wirówka nie zastępuje całego zakładu wzbogacania. Jest modułem, który musi być zasilany, monitorowany, utrzymywany w odpowiednich warunkach chemicznych, połączony z innymi modułami i objęty rachunkowością materiałową. Dlatego publiczne materiały firm i dozoru jądrowego opisują zwykle proces, obiekty i bezpieczeństwo, a nie szczegóły rotora.2,5

W tym kursie wirówka będzie traktowana jako urządzenie naukowo-przemysłowe. Możemy analizować zasadę separacji, znaczenie SWU, ewolucję historyczną, różnicę między zakładem cywilnym i tajnym programem oraz sposoby weryfikacji deklaracji. Powinniśmy też przejść przez podstawy ich rozwoju: dobór geometrii, materiałów, łożysk, prędkości roboczych, czy konfigurację kaskady dla konkretnego celu.

Fizyka separacji izotopowej — podstawy i matematyka

Wirówka gazowa opiera się na kilku kluczowych koncepcjach fizycznych:

Barometryczna formuła w polu odśrodkowym. W wirówce obracającej się z prędkością kątową Ω gaz jest poddany efektywnemu polu "grawitacyjnemu" skierowanemu radialnie na zewnątrz: g_eff = Ω²r. Rozkład gęstości gazu (dla gazu doskonałego) danego izotopu i wzdłuż promienia r:

ρᵢ(r) ∝ exp(mᵢ Ω² r² / 2RT)

gdzie: mᵢ — masa cząsteczki, R — stała gazowa, T — temperatura bezwzględna.

Różnica rozkładów. Dla ²³⁵UF₆ (m₁ = 349,03 u) i ²³⁸UF₆ (m₂ = 352,04 u), różnica Δm = 3,01 u. Na peryferji rotora (r = a) vs. osi (r = 0), stosunek koncentracji izotopów zmienia się:

[n₁/n₂]_a / [n₁/n₂]_0 = exp(−Δm × Ω² a² / 2RT)

Czynnik separacji α. α = exp(Δm × Ω² a² / 2RT) ≈ 1 + Δm × Ω² a² / 2RT

Dla typowych wartości: Ω = 1 000 rad/s (10 000 RPM), a = 0,1 m, T = 400 K:
α ≈ 1 + (3,01×10⁻³/6,022×10²³) × 1000² × 0,01 / (2 × 8,314 × 400)
α ≈ 1,055 (czynnik separacji ok. 5,5%)

To już znacznie lepiej niż dyfuzja gazowa (α ≈ 1,0043) — i rosnący z prędkością obwodową (∝ v²).

Prędkość obwodowa i materiały. v = Ω×a. Dla maksymalnej separacji chcemy v jak największe. Limit: naprężenie odśrodkowe w ścianie rotoru σ = ρ×v² (gęstość ρ i prędkość v). Aluminium: σ_max ≈ 100 MPa przy ρ = 2700 kg/m³ → v_max ≈ 600 m/s. Compositestes węglowo-epoksydowe: σ_max > 1 GPa przy ρ ≈ 1600 kg/m³ → v_max > 700 m/s.

Budowa wirówki gazowej — kluczowe komponenty

Wirówka gazowa jest skomplikowanym urządzeniem mechanicznym:

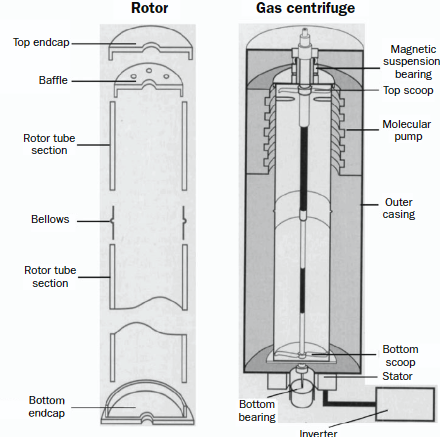

Schemat wnętrza wirówki: układ rotora, przepływu gazu i odbioru frakcji.
Schemat wnętrza wirówki: układ rotora, przepływu gazu i odbioru frakcji.

Rotor. Cienkowalna rurka o długości 1–10 m i średnicy 10–30 cm. Materiały: aluminium (stopy 7000 series), stale maraging (maraging 250/350, ok. 2 GPa wytrzymałości), włókna węglowe (CFRP) lub szklane (GFRP). Ścianki: 0,5–3 mm grubości.

Łożyska. Rotor musi być podparty przy małym tarciu i odizolowany od wibracji. Typy łożysk:

  • Łożysko górne (pivot bearing): magnetyczne lub mechaniczne (suchy kontakt, minimalny)
  • Łożysko dolne (molecular bearing): gazowe lub magnetyczne; niskie tarcie w próżni
  • Łożysko magnetyczne lewitacyjne (MAGLEV): brak kontaktu fizycznego, żywotność wieloletnia

Napęd. Silnik elektryczny (indukcyjny lub synchroniczny) zasilany przez falownik. Wbudowany w dolną część korpusu lub zewnętrzny. Moc: kilkadziesiąt do kilkuset watów na wirówkę.

Wewnętrzny przepływ (konweksja Onsagera). Aby oddzielić strumień produktu (lekki izotop, środkowa część rotora, górny koniec) od ogonów (ciężki izotop, ściana, dolny koniec) — potrzebny jest wewnętrzny przepływ osiowy (zob. model Onsagera). Wywoływany termicznie lub mechanicznie (baffle). Bez tego przepływu czynnik separacji by ostre (tylko radialny) był nieuciągły.

Obudowa i uszczelnienia. Rotor obraca się w próżni — ciśnienie UF₆ w komorze rotorowej: 0,5–15 Torr. Obudowa zewnętrzna: ciśnienie atmosferyczne. Uszczelnienia: magnetyczne, mechaniczne lub gazowe ("labyrinth seals").

Złącza wlotowe/wylotowe. Gaz UF₆ wchodzi przez złącze środkowe (feed), produkt wychodzi przez górne złącze (product scoop), ogony przez dolne (tails scoop). Scoops (łopatki zbierające) muszą działać w warunkach niskiego ciśnienia i wysokiej prędkości gazu.

Kaskadomanie — od jednej wirówki do zakładu wzbogacania

Jedna wirówka daje α ≈ 1,05–1,3 (w zależności od projektu). To za mało dla LEU (4% ²³⁵U z naturalnych 0,7%) i zdecydowanie za mało dla HEU (90%):

Kaskada — definicja. Kaskada to szeregowe połączenie wirówek, gdzie produkt jednej jest wsadem następnej (idąc "w górę" — rich end), a ogony jednej idą "w dół" (lean end). Wirówki połączone równolegle tworzą "etap" (stage) — zwiększając przepustowość bez zmiany wzbogacenia.

Licba etapów. Liczba etapów N potrzebnych do osiągnięcia wzbogacenia x_P z wsadu x_F:
N ≈ log(x_P(1-x_F) / x_F(1-x_P)) / log(α)

Dla α = 1,3, x_F = 0,00711, x_P = 0,045:
N ≈ log(0,045×0,99289 / 0,00711×0,955) / log(1,3) ≈ log(6,57)/log(1,3) ≈ 7,5 etapów

Dla HEU (x_P = 0,9): N ≈ 25 etapów

To wyjaśnia, dlaczego kaskada wirówkowa do LEU wymaga kilkudziesięciu-kilkuset etapów (w zależności od α i konfiguracji), a do HEU — setek.

Idealna kaskada. Idealna kaskada minimalizuje zużycie SWU przy danej produkcji i wzbogaceniu: strumień między etapami jest dobrany tak, by unikać mieszania strumieni o różnym wzbogaceniu ("remixing losses"). To podejście "matched cut-off" lub "ideal cascade".

Projekt kaskady a safeguards. Konfiguracja kaskady (liczba etapów, przepływy) jest informacją wrażliwą — może ujawniać cel wzbogacenia (LEU vs. HEU). URENCO, Iran, Pakistan starają się ukrywać szczegóły konfiguracji. MAEA szacuje konfigurację pośrednio przez pomiar przepływów i wzbogaceń.

Porównanie wirówki z innymi metodami separacji izotopów

Kontekstualizacja wirówki względem konkurentów historycznych i obecnych:

Dyfuzja gazowa. Czynnik separacji α_diff ≈ √(m₂/m₁) = √(352,04/349,03) ≈ 1,0043. Kilkaset razy niższy niż wirówka. Zakład K-25 w Oak Ridge: 1 200 etapów, 500 000 m², 3 400 MW. Energochłonność: ~2 500 kWh/SWU. Zamknięty 1985 (USA), 2012 (UK), 2012 (Francja: EURODIF). Wirówka: ~50 kWh/SWU.

EMIS (Electromagnetic Isotope Separation). Kalutrony (EMIS) rozdzielają jony uranu w polu magnetycznym. Czynnik separacji: bardzo wysoki (jeden stopień daje duże wzbogacenie), lecz przepustowość niska, energochłonność ogromna. Irak (Tarmiyah, Ash Sharqat, Al-Furat) — EMIS jako główna ścieżka (zniszczona przez UNSCOM po 1991). EMIS wymaga zakładów fabricacji kaltronów (graphite/copper) i ogromnych magnesów.

SILEX (Separation of Isotopes by Laser Excitation). Laser selektywnie wzbudza ²³⁵UF₆ — zmienia reaktywność chemiczną lub powoduje fotodysocjację. Potencjalnie wysoki α i niskie zużycie energii. Status: GE-Hitachi (Global Laser Enrichment, GLE) — demo scale. Komercjalizacja niepewna. Jeśli się powiedzie — może zmienić ekonomię wzbogacania.

Destylacja kriogeniczna. Dla uranu — nieefektywna (mała różnica lotności UF₆ izotopów w niskich temperaturach). Używana dla innych pierwiastków (deuterium w wodzie ciężkiej, lit-6/7, He-3/He-4).

Metody elektrochemiczne. Dla uranu — badane, lecz nie wdrożone przemysłowo. Elektromigracja jonów w roztworze różni się dla ²³⁵U i ²³⁸U — lecz przepustowość jest bardzo mała.

Ewolucja technologiczna wirówek — od Beamsa do ery CFRP

Jesse Beams i wirówki ultrawysokobrotowe (lata 30.–40.). Jesse Beams z University of Virginia jako pierwszy demonstrował ultra-wysokobrotowe wirówki (>100 000 RPM) i separację izotopów. Projekt Manhattan odrzucił wirówki na rzecz dyfuzji — za wcześnie na tamtą epokę.

Zippe i szkoła sowiecka (lata 40.–50.). Gerhard Zippe, Hans Bernhard Steenbeck i inni niemieccy naukowcy (jeńcy wojenni ZSRR) opracowali w Sukhumi (Gruzja) pierwszą działającą kaskadę wirówek gazowych. Klucze innowacje: łożyska magnetyczne, napęd bezpośredni, rotor CFRP (lub wczesne stopy).

Transfer Zippego na Zachód (1956–1958). Zippe wrócił do Niemiec Zachodnich po śmierci Stalina. Licencjonował patenty wirówki we wszystkich głównych krajach Zachodu. URENCO zbudowane na tej bazie (holenderski CNOR, angielski SNOR — obie oparte na Zippe/Beams).

Generacje materiałów rotora. Ewolucja od aluminium (v_max ≈ 450 m/s) → stale maraging (v_max ≈ 550–600 m/s) → CFRP/GFRP composites (v_max > 700 m/s). Wyższa prędkość → wyższy α → mniej wirówek w kaskadzie.

Generacje URENCO. G1/G2 (lata 70.) → TC10 (lata 80.) → nowsze generacje (niejawne). Pakistan: P-1 (klon CNOR, Al rotor, SP ~1–3 SWU/rok) → P-2 (maraging, SP ~5 SWU/rok) → IR-4/IR-6 (Iran, nowe).

Monitoring MAEA a parametry wirówki — jak inspektor "widzi" kaskadę

MAEA nie ma dostępu do technicznych rysunków wirówek — lecz może estymować klasy kaskady:

Pomiary przepływu. Przepływomierze na wejściu (feed), produkcie i ogonach mierzą przepływ masowy UF₆. Ze strumieni + wzbogacenia → MAEA oblicza bilans materiałowy.

Pobór energii. Wzór kaskady wirówkowej (w przeciwieństwie do dyfuzji) pozwala na estymat zdolności produkcji SWU przez pomiar poboru energii elektrycznej. Chociaż ta zależność nie jest liniowa — daje order of magnitude estimate.

Wzbogacenie online. Czujniki gamma (pomiar ²³⁵U) na rurociągach produktu i feed — ciągły monitoring poziomu wzbogacenia. MAEA konfiguruje takie czujniki jako "Process Monitoring Equipment" (PNEM).

Analiza próbek. Regularnie pobierane próbki z feed, product, tails — analizowane w laboratorium MAEA (Seibersdorf). Potwierdzenie deklarowanego wzbogacenia.

Czego inspektor nie wie. Liczba etapów w kaskadzie, konfiguracja połączeń (parallel vs. series), typ wirówki (rotor, łożyska, napęd) — to jest chronione przez operatora jako tajemnica handlowa. MAEA widzi "czarną skrzynkę" od strony wejść/wyjść.

Wewnętrzny przepływ i model Onsagera — szczegółowe omówienie

Model Onsagera (Lars Onsager, 1940–50) jest podstawowym modelem analitycznym wirówki gazowej:

Problem. Sama separacja radialna (bardziej ciężki izotop na zewnątrz) nie wystarczy do wyodrębnienia strumieni. Potrzebny jest transport osiowy — "przeniesienie" wzbogaconego materiału z centrum rotoru w górę (do ujścia produktu) i zubożonego z zewnątrz w dół (do ujścia ogonów).

Konweksja termiczna. Jeśli góra rotoru jest chłodniejsza niż dół — gaz przy zimnej górnej ściance opada (jest gęstszy), gaz przy ciepłej dolnej ściance wznosi się. To tworzy cyrkulację wewnętrzną: material bogaty w ²³⁵U (środkowy, lżejszy) przenoszony jest ku górze, a zubożony ku dołowi. To klasyczna konweksja termiczna.

Konweksja mechaniczna (baffle). Alternatywnie — wewnętrzna przegroda (baffle) lub element zgarniający (scoop) wymusza przepływ. Wiele nowoczesnych wirówek stosuje kombinację termiczną i mechaniczną.

Model Onsagera — równania. Onsager sformułował równania opisujące równowagę między separacją radialną a dyfuzją (osiową, radialną) i konweksją (J. Willard Gibbs Centennial Symposium, 1950). Pełne rozwiązanie wymaga znajomości profilu przepływu wewnętrznego u(r,z) i jego sprzężenia z polem stężeń c(r,z).

Praktyczne znaczenie modelu. Model Onsagera jest punktem wyjścia dla obliczania SP (Separative Power) wirówki jako funkcji geometrii, prędkości, profilu przepływu i właściwości gazu. Nowsze modele (Kai, Berman, Wood-Morton) rozszerzają Onsagera dla bardziej realistycznych warunków.

Naprężenia w rotorze — inżynieria materiałowa

Zrozumienie ograniczeń materiałowych rotoru jest kluczowe dla projektowania wirówek:

Naprężenie obwodowe (hoop stress). Dla cienkościennej rurki obracającej się z prędkością v_p (obwodową):
σ_hoop = ρ × v_p²

gdzie ρ to gęstość materiału. Rotor bezpiecznie działa, gdy σ_hoop < σ_ult / SF (SF — współczynnik bezpieczeństwa, typowo 1,5–2,0).

Porównanie materiałów:

Materiał ρ (kg/m³) σ_ult (MPa) v_max (m/s) Uwaga
Aluminium 7075-T6 2 810 572 450 Zippego oryginał
Maraging 350 8 000 2 500 559 Pakistan P-2, Iran
GFRP (glass-epoxy) 2 000 1 000 707 Budżetowe
CFRP (carbon-epoxy) 1 600 1 500 968 Zaawansowane
Kevlar-epoxy 1 450 1 400 982 Kontrolowany eksport

Smukłość rotoru. Długość rotoru L do średnicy d: L/d = smukłość (slenderness). Wyższe L/d → wyższy holdup gazu → potencjalnie wyższy SWU per wirówka — lecz też więcej trybów rezonansowych. Wirówki krótkofokusowe (CNOR): L/d ≈ 5. Wirówki długorotorowe (SNOR): L/d ≈ 15–20.

Rezonanse i prędkości krytyczne. Każdy rotor ma prędkości krytyczne (critical speeds) — prędkości, przy których częstość wymuszeń jest bliska częstości własnej giętnej rotoru. Wejście w krytyczną prędkość = wzrost amplitudy drgań = ryzyko awarii. Wirówki startują i zatrzymują się przez prędkości krytyczne (krótkie przejście).

Obliczenia SWU — krok po kroku

Szczegółowe obliczenie jednostki SWU dla typowego przypadku:

Definicja SWU. SWU (Separative Work Unit) jest miarą wymaganej pracy separacyjnej dla danego procesu wzbogacania. Definiuje się przez funkcję wartości separacyjnej V(x):

V(x) = (2x − 1) × ln[x / (1 − x)]

gdzie x to ułamkowy skład izotopowy ²³⁵U (mol/mol lub mass/mass — konwencja musi być spójna).

Wartości V dla typowych punktów:

  • V(0,00711) = (2×0,00711 − 1) × ln(0,00711/0,99289) ≈ −0,9858 × (−4,939) ≈ 4,869
  • V(0,045) = (2×0,045 − 1) × ln(0,045/0,955) ≈ −0,91 × (−3,057) ≈ 2,782
  • V(0,003) = (2×0,003 − 1) × ln(0,003/0,997) ≈ −0,994 × (−5,808) ≈ 5,773

Obliczenie SWU dla 1 kg LEU 4,5% (tails 0,3%):
F = P × (x_P − x_T) / (x_F − x_T) = 1 × (0,045 − 0,003) / (0,00711 − 0,003) = 0,042/0,00411 ≈ 10,2 kg feed
T = F − P = 9,2 kg tails

SWU = P×V(x_P) + T×V(x_T) − F×V(x_F)
SWU = 1×2,782 + 9,2×5,773 − 10,2×4,869
SWU = 2,782 + 53,11 − 49,66 = 6,23 SWU

Interpretacja. 1 kg LEU 4,5% wymaga ok. 10,2 kg naturalnego uranu i 6,23 SWU. Przy cenie SWU 130 USD/SWU: koszt wzbogacenia = 810 USD (+ koszt UF₆ feed).

Safeguards a wirówka — punkt widzenia inspektora

Jak inspektor MAEA "widzi" zakład wirówkowy?

Co jest widoczne. Inspektor widzi: wejście (feed UF₆ cylinders, liczba, masa, wzbogacenie); wyjście (product cylinders i tails cylinders — masa i wzbogacenie); pobór energii elektrycznej; plomby i kamery na kluczowych puntkach. Może pobierać próbki do analizy laboratoriowej.

Czego inspektor nie widzi. Wewnętrzna konfiguracja kaskady: ile etapów, ile wirówek per etap, typy wirówek. To jest chronione jako "commercial confidential information" (tajemnica handlowa) — nawet przed MAEA. Inspektor widzi tylko wejście/wyjście.

Ograniczenia safeguards. Zakład może technicznie rekonfigurować kaskadę (zmieniać przepływy, dodawać etapy) bez widocznej zmiany na wejściu/wyjściu przy danym poziomie wzbogacenia. MAEA monitoruje "declared product assay" — lecz nie może bezpośrednio zweryfikować, ile HEU byłoby możliwe do wyprodukowania przez rekonfigurację.

"Breakout scenario". Teoretycznie: zakład z N etapami dla LEU może rekonfigurować kaskadę na tryb HEU i produkować HEU. Czas na to: tygodnie do miesięcy (zależy od N i zdolności rekonfiguracji). MAEA musi wykryć zmianę przez monitoring wzbogacenia produktu, anomalie w bilansie materiałowym lub dane wywiadowcze.

Polska perspektywa — wirówka a krajowy program jądrowy

Reaktor MARIA. Reaktor MARIA (30 MWt, NCBJ Świerk) używa paliwa LEU produkowanego przez TVEL (Rosja) lub inne zakłady. Wirówki nie są używane w Polsce — paliwo jest importowane gotowe. Jednak fizycy NCBJ prowadzą badania w dziedzinie fizyki reaktorów, materiałów, metrologii — powiązane z cyklem paliwowym.

Przyszła elektrownia. Pierwsza polska elektrownia jądrowa (planowana do 2033–2035) będzie wymagała regularnych dostaw paliwa jądrowego. Rozumienie cyklu paliwowego (konwersja → wzbogacanie → fabrikacja) jest konieczne dla polskich negocjatorów i specjalistów bezpieczeństwa energetycznego.

Polska a eksport kontrolny. Polska uczestniczy w NSG (Nuclear Suppliers Group) i stosuje jej kontroly eksportowe. Polska firmy eksportujące technologie mogą (nieświadomie) eksportować komponenty lub materiały trafiające do programów wirówkowych. Znajomość Trigger List NSG jest wymagana dla eksporterów.

Perspektywa akademicka. Katedry fizyki jądrowej w Polsce (AGH, Politechnika Warszawska, Poznań) kształcą inżynierów jądrowych. Wirówka jako maszyna separacji izotopów jest tematem kursów fizyki jądrowej i inżynierii jądrowej — zarówno w kontekście cywilnym (produkcja paliwa) jak i nieproliferacyjnym.

8 Otwartych pytań badawczych

  1. Jak model Onsagera ma się do rzeczywistych profili przepływu wewnętrznego? Jakie uproszczenia robi model i gdzie eksperyment rozmija się z teorią?

  2. Czy wirówki CFRP o v > 900 m/s są możliwe technologicznie? Co ogranicza dalszy wzrost prędkości obwodowej i jak to wpływa na α?

  3. Jak MAEA ocenia "breakout time" dla konkretnego zakładu wzbogacania? Jakie dane i modele są używane?

  4. Jakie są główne różnice inżynieryjne między wirówką URENCO (TC generacje) a wirówką irańską (IR-1/IR-6)? Co mówi analiza OSINT?

  5. Jak porównuje się koszt SWU z wirówek vs. SILEX (gdyby SILEX był skomercjalizowany)? Jakie byłyby implikacje dla struktury rynku?

  6. Jakie normy bezpieczeństwa (NRC, WENRA) dotyczą projektowania rotorów wirówkowych? Czy istnieją limity prędkości lub naprężeń narzucone przez regulatora?

  7. Jak wirówki używane do wzbogacania uranu różnią się od wirówek laboratoryjnych (ultracentrifuge) używanych w biologii/biochemii? Analogie i różnice.

  8. Jak Polska powinna zarządzać bezpieczeństwem dostaw paliwa jądrowego dla planowanej elektrowni? Jakie dywersyfikacje SWU są możliwe i zalecane?

Słownik pojęć kluczowych

Feed / Product / Tails — odpowiednio: wsad (naturalny UF₆), produkt (wzbogacony UF₆) i ogony (zubożony UF₆); trzy strumienie zakładu wzbogacania.

α (czynnik separacji) — stosunek stężeń izotopów po i przed separacją; dla wirówki: α ≈ 1,05–1,3; wyższe α → mniej etapów potrzebnych.

SWU (Separative Work Unit) — jednostka pracy separacyjnej; mierzy wysiłek wzbogacania; przelicza się na koszt (USD/SWU) i energię (kWh/SWU).

Holdup — materiał jądrowy "zamrożony" wewnątrz kaskady (w rurach, filtrach, kaskadach); trudny do pomiaru; ważny w bilansie safeguards.

Kaskada — połączenie wielu wirówek szeregowo (etapy) i równolegle; minimum kilkanaście etapów dla LEU, kilkadziesiąt dla HEU.

Prędkość krytyczna — prędkość rotoru, przy której wzbudza się rezonans giętny lub skrętny; niebezpieczna operacyjnie; wirówki przechodzą ją szybko przy starcie/zatrzymaniu.

Model Onsagera — matematyczny opis wewnętrznego przepływu i separacji izotopów w wirówce; podstawa obliczeń Separative Power.

SP (Separative Power) — wydajność separacyjna jednej wirówki [SWU/rok]; wyższe SP → mniej wirówek dla tej samej produkcji.

CFRP (Carbon Fibre Reinforced Polymer) — kompozyt węglowo-epoksydowy; materiał nowoczesnych rotorów wirówkowych; wyższe v_max niż aluminium czy stale.

Maraging steel — stal o ultra-wysokiej wytrzymałości (maraging 250/350); używana w rotorach wirówkowych P-2 (Pakistan), IR-2m (Iran); na liście kontrolnej NSG.

8 Podsumowań dydaktycznych

  1. Wirówka to maszyna jednocząca fizykę, chemię i inżynierię. Separacja izotopów (fizyka kwantowa mas), UF₆ jako materiał (chemia nieorganiczna), rotor i kaskada (inżynieria mechaniczna i materiałów) — wszystko w jednym urządzeniu.

  2. Mała α jest kluczowa. α ≈ 1,05–1,3 to pozornie mała wartość — lecz wystarczająca w kaskadzie kilkudziesięciu etapów. Dyfuzja z α ≈ 1,004 wymagała 1 200 etapów. Różnica jest znacząca.

  3. Prędkość obwodowa określa możliwości. Rotor z v_max = 700 m/s daje dramatycznie wyższą separację niż rotor z v_max = 400 m/s. To wyjaśnia, dlaczego NSG kontroluje maraging steel i CFRP — bo te materiały bezpośrednio przekładają się na zdolności proliferacyjne.

  4. Model Onsagera jest punktem wyjścia, nie całą historią. Pierwsze zasady (barometryczna formuła + konweksja) wyjaśniają mechanizm. Ale prawdziwe projektowanie wymaga numerycznych kodów CFD i doświadczenia inżynierskiego.

  5. Kaskada to system, nie zbiór wirówek. Projektowanie kaskady (liczba etapów, przepływy, konfiguracja) jest odrębną dyscypliną — i jest informacją wrażliwą. Optymalny projekt minimalizuje SWU per kg produktu.

  6. Safeguards widzi wejście/wyjście, nie wnętrze. MAEA nie może weryfikować konfiguracji kaskady (tajemnica handlowa). To fundamentalne ograniczenie — rekonfiguracja kaskady bez zmiany deklarowanych strumieni jest możliwa technicznie.

  7. Materiały rotoru są na liście kontrolnej NSG. Maraging steel, CFRP, Kevlar-epoxy są kontrolowane, bo bezpośrednio umożliwiają wyższe prędkości rotoru i wyższą separację. Rozumienie mechaniki rotorów wyjaśnia, dlaczego te materiały są wrażliwe.

  8. Polska potrzebuje tej wiedzy. Planowana elektrownia jądrowa wymaga ekspertów rozumiejących cykl paliwowy, safeguards, rynek SWU. Fizyk rozumiejący wirówkę jest lepiej przygotowany do roli eksperta technicznego, negocjatora kontraktów paliwowych i współpracy z MAEA.

Historia wirówki gazowej — od koncepcji do przemysłu

Historia wirówki gazowej jest fascynującą opowieścią o naukowej rywalizacji, wojennych transferach technologii i zimnowojennych decyzjach:

Pierwsze koncepcje (lata 30.). Koncepcja rozdzielania izotopów przez wirówkę pochodzi od kilku grup niezależnie. Jesse Beams (University of Virginia, 1935) jako pierwszy eksperymentalnie demonstrował separację izotopów chlorku metodą wirówkową. Jego wirówki osiągały do 1 000 000 RPM — ekstremalnie jak na ówczesne czasy.

Projekt Manhattan — decyzja na korzyść dyfuzji. W Projekcie Manhattan (1942–1945) wirówki były poważnie rozważane — lecz odrzucone na rzecz dyfuzji gazowej. Powody: wirówki wymagały dużej precyzji mechanicznej; problemy z łożyskami przy wysokich prędkościach; dyfuzja gazowa miała prostszą ścieżkę skalowania. K-25 (dyfuzja) i Y-12 (EMIS, kalutrony) stały się głównymi instalacjami.

Niemieccy i austriaccy naukowcy w ZSRR (1945–1956). Pod koniec II wojny światowej Armia Czerwona ewakuowała wielu naukowców i inżynierów (głównie Niemców i Austriaków) do specjalnych "sharashek" (obozów pracy) w ZSRR. Gerhard Zippe, Hans Steenbeck, Max Steenbeck, Ernst Rexer i inni pracowali w instytucie w Sukhumi (Gruzja). W ciągu 8 lat opracowali wirówkę opartą na magnetycznych łożyskach i napędzie elektromagnetycznym.

Zippe wraca na Zachód (1956). Po śmierci Stalina (1953) i po procesie destalinizacji, niemieccy naukowcy mogli opuścić ZSRR. Zippe wrócił do Niemiec Zachodnich w 1956 roku. Licencjonował swoje patenty wirówkowe w USA, Europie i Japonii. Podstawowe patenty z lat 1958–1960 opisują kluczowe innowacje (magnetic bearings, spiky tops).

EURATOM i trzy kraje (1960–1970). Wielka Brytania, Holandia i RFN współpracowały nad wirówkami w ramach EURATOM i niezależnie. Holenderski CNOR (Centrifuge Normaal Rotor), brytyjski SNOR (Short Normal Rotor) — dwa podstawowe projekty. Traktat z Almelo (1970) skonsolidował wysiłki w URENCO.

Japonia — własna ścieżka. Japonia (JNFL) rozwinęła własne wirówki niezależnie. Rokkasho — japonski zakład wzbogacania — używa japońskich wirówek.

Elementy mechaniki rotacyjnej — drgania, rezonanse i łożyska

Dla studenta fizyki/inżynierii — podstawy mechaniki rotacyjnej wirówki:

Równoważenie (balancing). Rotor musi być doskonale wyważony — nawet mała nierównoważność masy (imbalance) generuje siły odśrodkowe, które przy 63 000 RPM mogą być tysiące razy silniejsze niż waga rotoru. Balansowanie statyczne (pierwsza harmonia) i dynamiczne (wyższe harmoniki) jest kluczowe. Typowa dopuszczalna nierównoważność: µm lub mniej.

Giętne mody drgań rotoru. Rotor jako elastyczna belka ma własne częstości giętne (bending natural frequencies). Pierwsza częstość giętna ω₁ zależy od modułu Younga E, momentu bezwładności przekroju I, masy m i długości L rotoru: ω₁ ∝ √(EI/mL⁴). Przy Ω = ω₁ — rezonans (pierwsza prędkość krytyczna).

Łożyska magnetyczne. Łożyska magnetyczne lewitują rotor bezkontaktowo — brak tarcia mechanicznego, praktycznie nieograniczona żywotność (jeśli komponent magnetyczny nie ulega degradacji). Aktywne łożyska magnetyczne (AMB) kontrolują pozycję rotoru w czasie rzeczywistym przez siłowniki elektromagnetyczne. Wymagają zasilania i systemu sterowania.

Łożyska Zippego. Klasyczne łożysko dolne Zippego: stalowy koniec rotoru oparty na igle (pivot) z dołem wbudowanym w podstawę. Pasywne magnetyczne podwieszenie górne — ring magnet w rotorze odpychany przez ring magnet w obudowie. Tanie, proste, niezawodne.

Tłumienie drgań. Przy przechodzeniu przez prędkości krytyczne — tłumienie jest kluczowe (inaczej amplituda drgań rośnie nieograniczone). Tłumiki: oring bufory, ciecze tłumiące wokół łożysk. Wirówki zaprojektowane tak, by przechodzić prędkości krytyczne "szybko i bezpiecznie".

Termodynamika wirówki — gdzie idzie energia?

Wirówka jest maszyną o niskim zużyciu energii w porównaniu do dyfuzji — ale nie jest "darmowa":

Źródła strat energetycznych. Energia pobierana przez wirówkę jest zużywana na:

  1. Tarcie w łożyskach (minimalne w łożyskach magnetycznych)
  2. Tarcie gazowe (rotor vs. UF₆ w komorze rotorowej — minimalizowane przez niskie ciśnienie UF₆)
  3. Straty w napędzie elektrycznym (indukcja, joule'a)
  4. Pompy próżniowe (utrzymanie próżni w komorze rotorowej)

Typowe zużycie energii. ~50 kWh/SWU dla nowoczesnych wirówek URENCO. Dla porównania: dyfuzja gazowa ~2 500 kWh/SWU (50× więcej). Przy 18 000 tSWU/rok (URENCO): 900 GWh/rok. Zakład dyfuzji tej samej pojemności potrzebowałby 45 TWh/rok.

Temperatura robocza. Wirówka nie jest maszyną izotermiczną. Tarcie w łożyskach i w gazie generuje ciepło. Temperatura ścianek rotoru: 40–80°C zależnie od projektu. Gradient temperatury jest używany do wywoływania konweksji termicznej (Onsager).

Entropia a separacja. Separacja izotopów jest procesem zmniejszającym entropię (koncentrujemy jeden izotop) — co wymaga dostarczenia pracy (zasada Clausiusa). SWU mierzy tę "pracę separacyjną" w sensie termodynamicznym. Minimalne zużycie energii na SWU jest wyznaczone przez termodinamikę — praktyczne maszyny zbliżają się do tej granicy.

Porównanie typów wirówek — krótka vs. długa, pioneer vs. nowoczesna

W literaturze rozróżnia się kilka podstawowych typów wirówek:

CNOR (Short Normal Rotor). Holenderski projekt URENCO, inspirowany Zippem. Rotor: krótki (L/d ≈ 5–8), aluminium. SP: 1–5 SWU/rok. Pionierski typ, łatwy do produkcji masowej. Pakistan P-1 to klon CNOR.

SNOR (Short Normal Rotor — British). Brytyjski odpowiednik. Podobne wymiary, nieco inne rozwiązania łożyskowe.

Wirówki długorotorowe (SNOR long / CNOR long). Dłuższy rotor (L/d > 15). Wyższy SP per wirówka. Trudniejsze inżynieryjnie (więcej trybów rezonansowych do zarządzania).

Wirówki TC (Technical Category) URENCO. TC10, TC21 itd. — kolejne generacje URENCO, poufne. Znane pośrednio z analiz pojemności (ilość wirówek × SWU per wirówka = łączna pojemność zakładu).

IR (Iran) family. IR-1 (P-1 klon, Al rotor, SP ~1–3 SWU/rok), IR-2m (kompozytowy, SP ~3–5×), IR-4 (maraging, wyższe SP), IR-6 (SP ~10–15×?). Dane OSINT z raportów ISIS.

Rosyjskie wirówki. Zakłady Rosatom (Elektrostal, Angarsk, Novouralsk, Seversk, Zelenogorsk) używają rodzimych wirówek — generacje od DR do nowszych (niejawne). SP: szacunki na 10–30 SWU/rok per wirówka w nowoczesnych generacjach.

Podwójne zastosowanie i granica wiedzy — co można a czego nie można publikować

Kurs o wirówkach musi być świadomy granicy między edukacją a proliferacją:

Co jest publicznie dostępne. Wszystko, co opisuje artykuł Physics Today Wooda-Glasera-Kempa (2008): zasada fizyczna (barometryczna formuła, α), model Onsagera (bez numerycznych szczegółów), historia URENCO i proliferacji, koncepcja kaskady i SWU. Publicznie dostępne raporty NRC, MAEA, SIPRI, ISIS. Te materiały są dostępne dla każdego.

Co jest kontrolowane. Projekty wykonawcze wirówek (wymiary, tolerancje, konfiguracje łożysk), specyfikacje materiałów (dokładne stopowania maraging, CFRP), konfiguracje kaskad, dane SP konkretnych typów wirówek. To jest na Trigger List NSG lub chronione przez operatorów.

Gdzie przebiega granica. Artykuł Physics Today 2008 był przedmiotem dyskusji — jak dużo "zbyt dużo"? Autorzy celowo pominęli parametry numeryczne, które by umożliwiały replikację projektu. To jest dobra praktyka: edukować o zasadzie i konsekcjach, nie o projekcie wykonawczym.

Dla polskiego studenta. Polska nie ma programu wirówkowego. Celem edukacji jest rozumienie zagadnień fizycznych, ekonomicznych i bezpieczeństwa jądrowego — nie odtwarzanie projektów. Ten kurs mieści się w ramach odpowiedzialnej edukacji akademickiej.

Wirówka w kontekście innych technologii rozdziału izotopów — szeroki obraz

Dla kompletności — jak wirówka sytuuje się wobec innych metod rozdziału izotopów, zarówno dla uranu jak i innych pierwiastków:

Lit (⁶Li i ⁷Li). ⁶Li jest potrzebny do produkcji trytu (dla głowic termonuklearnych). Historyczna metoda COLEX: amalgamat Hg-Li. Bardzo toksyczny (rtęć!). USA: Oak Ridge zakład COLEX zamknięty. Alternatywy: destylacja ciekłego amoniaku (ASLEX). Mała potrzeba ilości — lecz ⁶Li jest na Trigger List NSG.

Deuterium (D₂O — woda ciężka). Produkcja wody ciężkiej (potrzebna do reaktorów CANDU i PHWR): metody GS (Girdler-Sulfide), Bithermal, destylacja wody. Kanada (Darlington, Bruce A) jako główny producent historyczny; India NPCIL. Safeguards dla D₂O: MAEA monitoruje zakłady produkcji D₂O.

Hel-3 (³He). ³He jest koprodukiem rozkładu trytu (z głowic jądrowych) i używany w detektorach neutronów (NDA w safeguards!). Deficyt ³He po 2001 (wzrost popytu dla bezpieczeństwa portów). Destylacja kriogeniczna z naturalnego helu.

Wzbogacony krzem (²⁸Si). Dla przemysłu półprzewodnikowego i fizyki kwantowej. ²⁸Si (naturalnie 92,23%) wzbogacony do >99,99% dla komputerów kwantowych. Metody: destylacja kriogeniczna SiH₄ lub SiF₄. Wirówki też mogą być zastosowane — lecz zainteresowanie ograniczone (brak aspektu proliferacyjnego).

Wzbogacony tlen (¹⁷O, ¹⁸O). Do PET (pozytronowa emisyjna tomografia) i innych zastosowań medycznych. ¹⁸O produkowane przez wymianę chemiczną NO/NO₂. Mała skala, duże wartości.

Kontekst dla kursu o wirówkach. UF₆ i wirówki do wzbogacania uranu są jednym z wielu zastosowań separacji izotopów — lecz są jedynym zastosowaniem z tak bezpośrednim połączeniem z proliferacją broni jądrowej. To wyróżnia je jako temat wrażliwy i warty dedykowanego, odpowiedzialnego kursu akademickiego.

Podsumowanie — wirówka jako wejście do kursu

Ten artykuł był wprowadzeniem do kursu. Kluczowe koncepty, które wyjaśniono:

Fizyczne. Separacja radialną przez barometryczną formułę w polu odśrodkowym. Mały α ≈ 1,05–1,3. Konieczność kaskady. Konweksja Onsagera jako mechanizm wyodrębnienia strumieni.

Inżynieryjne. Rotor z CFRP lub maraging jako kluczowy element. Łożyska magnetyczne. Prędkości krytyczne. Konfiguracja kaskady (etapy, przepływy).

Ekonomiczne. SWU jako miernik pracy separacyjnej. Koszt ~50 kWh/SWU (50× niższy niż dyfuzja). Cena rynkowa SWU.

Polityczne i regulacyjne. Traktat z Almelo i URENCO. Safeguards MAEA. NSG Trigger List. Historia proliferacji (Pakistan, Iran przez Khana).

Dla polskiego kontekstu. Polska potrzebuje specjalistów rozumiejących cykl paliwowy dla planowanej elektrowni. Wiedza o wirówkach jest integralną częścią tego rozumienia — zarówno technicznie jak i politycznie.

Terminologia — kurs używa polskich nazw z angielskimi odpowiednikami

W polskim środowisku akademickim terminologia wirówkowa jest częściowo spolszczona, częściowo pozostawiana w oryginale angielskim lub niemieckim. Kurs stosuje następujące konwencje:

  • wirówka gazowa = gas centrifuge
  • wsad / produkt / ogony = feed / product / tails
  • jednostka pracy separacyjnej = Separative Work Unit (SWU)
  • kaskada wirówkowa = centrifuge cascade
  • czynnik separacji = separation factor (α)
  • holdup = holdup (bez dobrego polskiego odpowiednika)
  • moc separacyjna = Separative Power (SP)
  • prędkość krytyczna = critical speed
  • łożysko magnetyczne = magnetic bearing

Stosowanie angielskiej terminologii jest w niektórych kontekstach konieczne (literatura naukowa, kontakty z MAEA, umowy kontraktowe). Polskie nazwy ułatwiają zrozumienie pojęcia — angielskie przygotowują do pracy w środowisku międzynarodowym.

Dodatkowe materiały multimedialne

Powiązane materiały

Ćwiczenia praktyczne

Ćwiczenie bezpieczne: porównaj trzy opisy tego samego procesu: schemat z NRC, opis popularny DOE i artykuł Physics Today. Wypisz po pięć pojęć, które pojawiają się we wszystkich trzech źródłach, oraz po pięć szczegółów, których źródła publiczne unikają.

Ćwiczenie rachunkowe: na danych syntetycznych rozdziel strumień wejściowy na feed, product i tails tak, aby zachować bilans masy.

Przejdź do ćwiczenia interaktywnego
