Inicjator neutronowy "Urwis" (The Urchin)

Streszczenie

Sama kompresja rdzenia plutonowego nie wystarczała, aby bomba implozyjna działała przewidywalnie. Potrzebny był jeszcze krótki impuls neutronów podany dokładnie wtedy, gdy rdzeń osiągał stan bliski maksymalnej nadkrytyczności. W konstrukcji Fat Mana tę rolę pełnił wewnętrzny inicjator neutronowy o kryptonimie Urchin, umieszczony w samym środku rdzenia. Był to mały układ polonowo-berylowy, który w chwili implozji gwałtownie mieszał oba materiały i uruchamiał reakcje $(\alpha,n)$.^1,2

Wartość Urchina nie polegała więc na tym, że „produkował dużo neutronów”, lecz na tym, że produkował je w odpowiednim oknie czasowym. Zbyt wczesny start reakcji groził predetonacją, zbyt późny zmniejszał sprawność. Inicjator był zatem czymś w rodzaju precyzyjnego zapłonu dla bardzo szybkiego procesu jądrowego, a nie tylko biernym źródłem promieniowania.^2,3

Rozszerzenie tematu

Inicjator neutronowy to jeden z najmniejszych, a zarazem najbardziej krytycznych elementów bomby implozyjnej — kilkugramowe urządzenie, od którego zależy, czy cała, ważąca tony konstrukcja zadziała. Poniżej rozkładamy temat na czynniki pierwsze: od tego, dlaczego inicjator jest w ogóle potrzebny, przez fizykę reakcji $(\alpha,n)$ i radiochemię polonu, po wyrafinowany mikromechanizm mieszania w Urchinie i jego późniejszą ewolucję. Materiał opiera się na Nuclear Weapons FAQ Careya Sublette'a.

Dlaczego implozja potrzebuje inicjatora

Pierwsze projekty broni rozszczepieniowej mogły jeszcze brać pod uwagę użycie ciągłego źródła neutronów albo nawet poleganie na przypadkowych neutronach tła. W przypadku zwartej metody implozyjnej takie podejście było jednak zbyt ryzykowne. Rdzeń plutonowy przechodził przez stany szybko zmieniającej się reaktywności w bardzo krótkim czasie. Aby wykorzystać pełen potencjał kompresji, należało dostarczyć kilka neutronów dokładnie wtedy, gdy układ był już bardzo silnie nadkrytyczny, ale jeszcze się nie rozprężył.^2,3

Dlaczego nie wystarczy „poczekać" na neutron tła? Bo to loteria o złych stawkach. W plutonie, zwłaszcza zawierającym domieszkę Pu-240 o wysokim tle spontanicznego rozszczepienia, neutron może pojawić się w dowolnej chwili — także za wcześnie, gdy kompresja jest jeszcze niepełna. Wtedy reakcja łańcuchowa startuje przedwcześnie, rdzeń się rozgrzewa i rozpręża, zanim osiągnie optymalną gęstość, a wybuch jest słaby (fizzle). Z drugiej strony, gdyby tła było za mało, reakcja mogłaby ruszyć za późno, już po minięciu maksymalnej kompresji. Inicjator zamienia tę loterię w pewność: dostarcza silny, zdefiniowany w czasie zastrzyk neutronów dokładnie w wybranym momencie, „przykrywając" losowe tło i przejmując kontrolę nad chwilą zapłonu.^2,3

Warto docenić skalę liczbową problemu. Do zainicjowania pewnej, narastającej reakcji łańcuchowej wystarczy w zasadzie kilka neutronów we właściwym miejscu i czasie — ale muszą się one pojawić, gdy współczynnik mnożenia jest już wyraźnie większy od jedności, inaczej pierwsze pokolenia rozszczepień wygasną. Tymczasem tło neutronowe w plutonie reaktorowym (z powodu Pu-240) jest na tyle wysokie, że prawdopodobieństwo „samozapłonu" w niewłaściwej chwili staje się nieakceptowalne. Inicjator rozwiązuje to, dostarczając w optymalnym momencie tak dużo neutronów, że to one — a nie przypadkowe tło — niemal na pewno zapoczątkują reakcję. Statystycznie rzecz biorąc, inicjator „wygrywa wyścig" z tłem, narzucając reakcji swój timing.^2,3

Historycznie ten problem stał się palący dopiero wtedy, gdy okazało się, że pluton reaktorowy zawiera zbyt dużo Pu-240, by nadawał się do wolnej metody działowej. Implozja, dzięki swojej szybkości, mogła „wyprzedzić" tło spontaniczne — ale tylko pod warunkiem precyzyjnego inicjowania. Tak więc inicjator i implozja są ze sobą nierozerwalnie związane: implozja daje krótkie okno wysokiej nadkrytyczności, a inicjator wykorzystuje to okno, wstrzykując neutrony dokładnie wtedy. Bez inicjatora cała przewaga szybkiej implozji nad metodą działową zostałaby zmarnowana przez nieprzewidywalność momentu zapłonu.^2,3

Okno czasowe: między predetonacją a niewypałem

Znaczenie czasowe inicjatora najlepiej widać na tle predetonacji. Reaktywność implodującego rdzenia rośnie w miarę kompresji, osiąga maksimum przy największej gęstości, a potem spada, gdy rdzeń zaczyna się rozprężać. Istnieje więc wąskie „okno" — kilka, może kilkanaście nanosekund wokół maksimum — w którym warto zainicjować reakcję. Jeżeli rdzeń dostanie neutron zbyt wcześnie, reakcja zacznie się przy zbyt małej kompresji i wybuch będzie słaby. Jeżeli neutronów będzie za mało albo pojawią się zbyt późno, układ nie wykorzysta maksymalnego stanu nadkrytyczności i też straci na sprawności.^2,3

Urchin miał przesunąć start reakcji do tego właściwego okna, zmniejszając wpływ losowych neutronów tła i zwiększając powtarzalność działania bomby. To czyni inicjator problemem synchronizacji, a nie „siły źródła". Można mieć potężne źródło neutronów, które zadziała w złej chwili i zepsuje wybuch — i słabe źródło, które zadziała w idealnym momencie i da pełną sprawność. Liczy się nie tyle ile neutronów, co kiedy. To ta sama logika precyzji czasowej, która rządzi detonatorami EBW i soczewkami wybuchowymi — tyle że tu dotyczy zapłonu jądrowego, a nie chemicznego.^2,3

Modulowany inicjator: spokój aż do chwili implozji

To właśnie doprowadziło do idei modulowanego inicjatora neutronowego. Zamiast źródła emitującego neutrony losowo przez cały czas, potrzebny był element pozostający w stanie spokojnym aż do chwili nadejścia implozji. Dopiero mechaniczne zniszczenie lub gwałtowna deformacja tego elementu miały włączyć emisję neutronów. To kluczowe rozróżnienie: inicjator ma być „cichy" (nie emitować neutronów) podczas montażu, transportu i oczekiwania, a „głośny" (wybuchnąć impulsem neutronów) tylko w jednej, precyzyjnie wybranej chwili. Urchin był jednym z pierwszych skutecznych rozwiązań tego problemu.^2,4

Wymóg „spokoju aż do chwili implozji" jest trudniejszy, niż się wydaje. Materiały muszą być tak ułożone, by reakcja $(\alpha,n)$ praktycznie nie zachodziła w stanie spoczynku — mimo że polon nieustannie emituje cząstki alfa. Dopiero implozja ma zburzyć ten porządek i wymusić kontakt. To czyni Urchin urządzeniem o podwójnej naturze: w spoczynku ma być neutronowo „martwy", a w chwili zadziałania — gwałtownie „ożyć". Pogodzenie tych dwóch wymagań w jednym, kilkugramowym układzie było jednym z subtelniejszych problemów konstrukcyjnych Fat Mana.^2,4

Słowo „modulowany" odnosi się właśnie do tej własności: emisja neutronów jest modulowana w czasie — zerowa do chwili implozji, gwałtowna w chwili zadziałania. To odróżnia inicjator modulowany od prostego, ciągłego źródła neutronów (jak zwykłe źródło ameryk-beryl używane w laboratoriach). Ciągłe źródło emitowałoby neutrony bez przerwy, co w bombie byłoby katastrofą — gwarantowałoby przedwczesny zapłon. Cała sztuka polega na „wyłączeniu" źródła aż do właściwej chwili i „włączeniu" go dokładnie wtedy. W Urchinie tym „wyłącznikiem" jest geometria: dopóki warstwy są nienaruszone, alfa nie dociera do berylu; gdy implozja je zburzy, źródło „włącza się" samo.²

To podejście — element bierny, aktywowany dopiero przez samą implozję — jest eleganckie, bo nie wymaga osobnego sygnału ani zasilania. Wadą jest brak niezależnej kontroli czasu: inicjator zadziała wtedy, gdy fala dotrze do centrum, ani chwilę wcześniej, ani później. Dla Fat Mana było to wystarczające, bo czas dojścia fali do centrum był dobrze określony przez geometrię. Późniejsze konstrukcje, dążące do większej elastyczności (np. możliwości regulacji mocy), sięgnęły jednak po zewnętrzne generatory, w których moment emisji można ustawić niezależnie sygnałem elektrycznym — co daje konstruktorowi dodatkowy stopień swobody.²

Polon-210 i beryl: składniki reakcji (α,n)

Od strony materiałowej inicjator opierał się na dobrze znanym zestawie: polonie-210 i berylu. Polon był bardzo silnym emiterem alfa, prawie bez towarzyszącego promieniowania gamma — co jest ważne, bo gamma mogłoby przedwcześnie wpływać na układ i utrudniać obsługę. Po-210 emituje cząstki alfa o energii około 5,3 MeV, a jego aktywność właściwa jest ogromna: kilka miligramów wystarcza, by dostarczyć ogromną liczbę cząstek alfa na sekundę. Beryl natomiast reagował z tymi cząstkami, wypuszczając neutrony w reakcji $(\alpha,n)$. Problemem nie było więc znalezienie reakcji jądrowej, ale takie ułożenie obu materiałów, aby do ich skutecznego kontaktu dochodziło dopiero pod wpływem implozji.^1,4

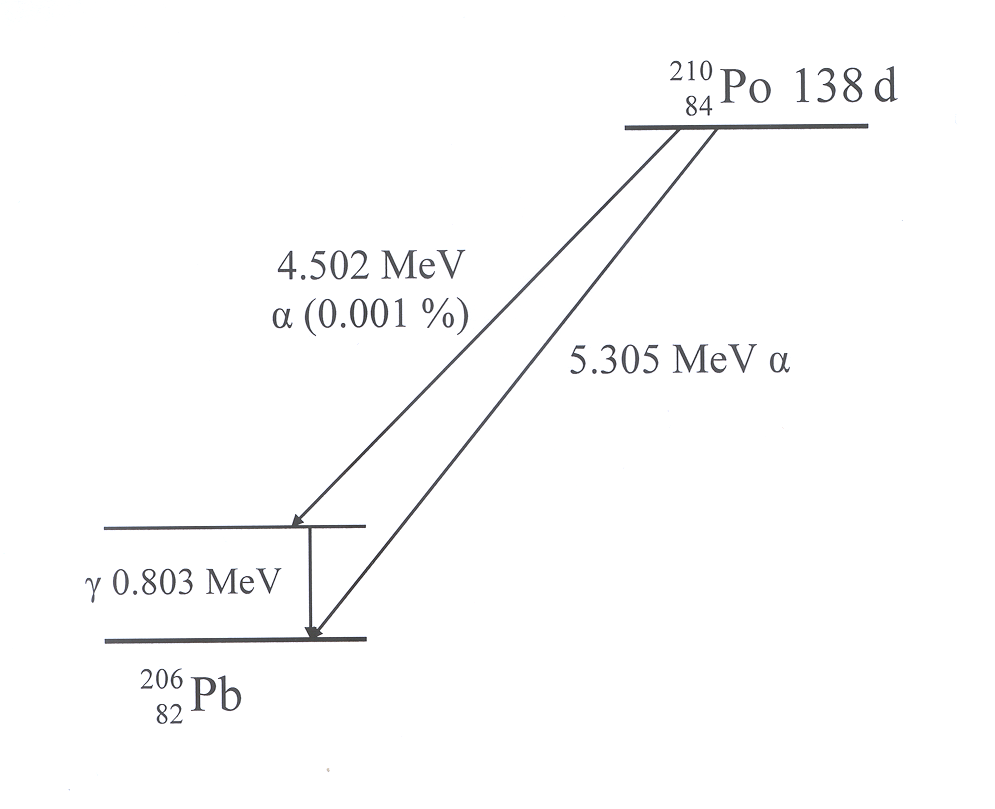

Dobór polonu nie był przypadkowy. Spośród silnych emiterów alfa Po-210 wyróżnia się tym, że jest niemal „czystym" źródłem alfa, bez znaczącego gamma, oraz że można go uzyskać w reaktorze przez napromienianie bizmutu. Jego słabością — o czym dalej — jest krótki okres półrozpadu (138 dni), wymuszający ciągłą produkcję. Beryl z kolei jest wyjątkowy, bo jego jądro Be-9 jest bardzo słabo związane i łatwo oddaje neutron pod wpływem cząstki alfa. To połączenie — najlepszego „czystego" emitera alfa z najlepszym „dawcą" neutronów — czyniło parę polon-beryl naturalnym wyborem na inicjator.¹

Warto zatrzymać się przy radiochemii polonu, bo to ona dyktowała wiele decyzji konstrukcyjnych. Po-210 jest jednym z najbardziej radiotoksycznych znanych materiałów — jego cząstki alfa, choć nieprzenikliwe z zewnątrz, są zabójcze po wchłonięciu do organizmu (to nim otruto Aleksandra Litwinienkę w 2006 roku). Praca z nim wymagała więc ścisłego reżimu radiochemicznego. Co więcej, polon nieustannie się rozgrzewa własnym rozpadem (kilkadziesiąt watów na gram), co w skali inicjatora oznaczało lokalne wydzielanie ciepła, które trzeba było uwzględnić. Te właściwości — radiotoksyczność, samonagrzewanie, krótki półokres — czyniły polon materiałem trudnym, ale jego niemal czysta emisja alfa była na tyle cenna, że akceptowano te niedogodności.¹

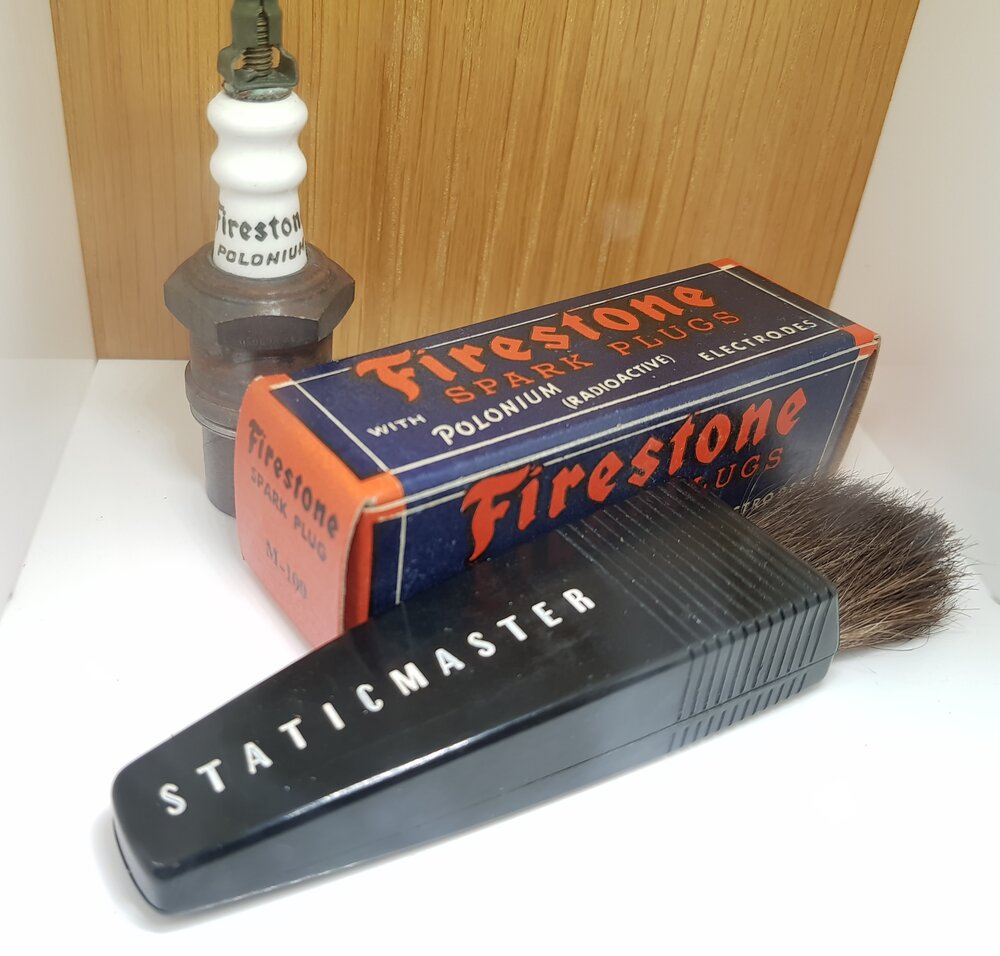

Produkcja polonu była zresztą osobnym przedsięwzięciem przemysłowym Projektu Manhattan. Po-210 uzyskuje się przez napromienianie bizmutu-209 neutronami w reaktorze (²⁰⁹Bi + n → ²¹⁰Bi → ²¹⁰Po), a następnie żmudne wydzielenie radiochemiczne mikroskopijnych ilości polonu z napromienionego bizmutu. Robiono to m.in. w zakładach w Dayton w stanie Ohio. Skala była niewielka masowo (miligramy), ale wymagała dedykowanej infrastruktury reaktorowej i radiochemicznej — kolejny przykład, jak nawet najmniejszy element bomby pociągał za sobą cały łańcuch produkcyjny. To dobrze pokazuje, że broń jądrowa nie jest pojedynczym urządzeniem, lecz wierzchołkiem ogromnej piramidy przemysłowej, w której nawet kilkumiligramowy inicjator wymaga własnego reaktora i własnej radiochemii.¹

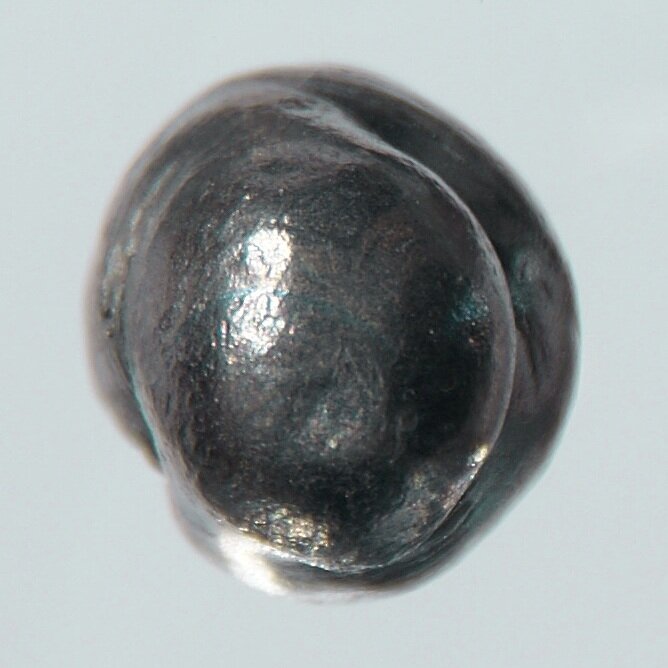

Beryl ma z kolei własne komplikacje. Jest metalem lekkim, ale toksycznym (pył berylu wywołuje berylozę), a jego obróbka wymaga ostrożności. Z perspektywy inicjatora kluczowa była jednak jego rola jako „dawcy" neutronów oraz fakt, że jest też dobrym reflektorem neutronów — co czyniło go podwójnie użytecznym w konstrukcji broni. W Urchinie beryl pełnił rolę zarówno reagenta (źródła neutronów w reakcji z alfa), jak i materiału konstrukcyjnego (sfery i rdzenia). To połączenie funkcji w jednym materiale jest typowe dla oszczędnej, zintegrowanej konstrukcji broni jądrowej, gdzie każdy element stara się pełnić więcej niż jedną rolę.¹

Reakcja (α,n): jak beryl daje neutrony

Sama reakcja jest elegancka: cząstka alfa (jądro helu) trafia w jądro berylu-9, które przekształca się w węgiel-12, uwalniając neutron — ⁹Be + α → ¹²C + n. To jedna z pierwszych reakcji jądrowych odkrytych historycznie (właśnie tak James Chadwick odkrył neutron w 1932 roku). Energia wydzielana w tej reakcji sprawia, że uwolnione neutrony mają znaczną energię, odpowiednią do zainicjowania rozszczepienia w sprężonym rdzeniu. Kluczowe jest jednak to, że reakcja $(\alpha,n)$ zachodzi tylko w niewielkiej części zderzeń — większość cząstek alfa po prostu traci energię na jonizację, nie wywołując reakcji.¹

Reakcja polon-beryl ma piękny rodowód historyczny. To właśnie bombardując beryl cząstkami alfa (z polonu) James Chadwick w 1932 roku odkrył neutron — cząstkę, której istnienie umożliwiło całą późniejszą fizykę jądrową, w tym rozszczepienie. Jest więc swoista ironia w tym, że to samo źródło neutronów, które otworzyło fizykę jądrową, stało się dwanaście lat później sercem inicjatora bomby. Wydajność tej reakcji jest umiarkowana — z miliona cząstek alfa tylko rzędu kilkudziesięciu wywołuje emisję neutronu — ale przy ogromnej aktywności polonu (miliardy rozpadów na sekundę z miligramów) i gwałtownym wymieszaniu daje to w sumie wystarczający, krótki impuls neutronów.¹

To „umiarkowane prawdopodobieństwo" jest zresztą zaletą w stanie spoczynku: nawet gdyby odrobina alfa przedostała się do berylu mimo powłok, pojedyncze, rozproszone neutrony nie wystarczyłyby do zapłonu. Dopiero gwałtowne, jednoczesne wystawienie całego polonu na beryl daje impuls o odpowiedniej intensywności. Inicjator wykorzystuje więc statystykę: w spoczynku znikoma emisja (bezpieczeństwo), w chwili zadziałania — lawina (skuteczność). Ta gra liczb, w połączeniu z geometrią mieszania, jest istotą działania Urchina i tłumaczy, dlaczego sam dobór materiałów nie wystarczał — trzeba było jeszcze opanować dynamikę ich łączenia.¹

To „niskie prawdopodobieństwo na zderzenie" ma fundamentalną konsekwencję konstrukcyjną. Aby uzyskać pożądany impuls neutronów, trzeba zapewnić możliwie dużą liczbę kontaktów alfa-beryl w krótkim czasie — czyli bardzo dobre i szybkie wymieszanie obu materiałów na małej skali. Pojedyncze, powolne zetknięcie powierzchni nie wystarczy; potrzebne jest gwałtowne, turbulentne wymieszanie, które wystawi cały dostępny polon na kontakt z berylem naraz. To dlatego Urchin był nie tylko urządzeniem jądrowym, ale i wyrafinowanym mikroukładem hydrodynamicznym — jego skuteczność zależała od jakości mieszania równie mocno, jak od samej reakcji jądrowej.^1,4

Budowa Urchina: sfery, rowki i powłoki ochronne

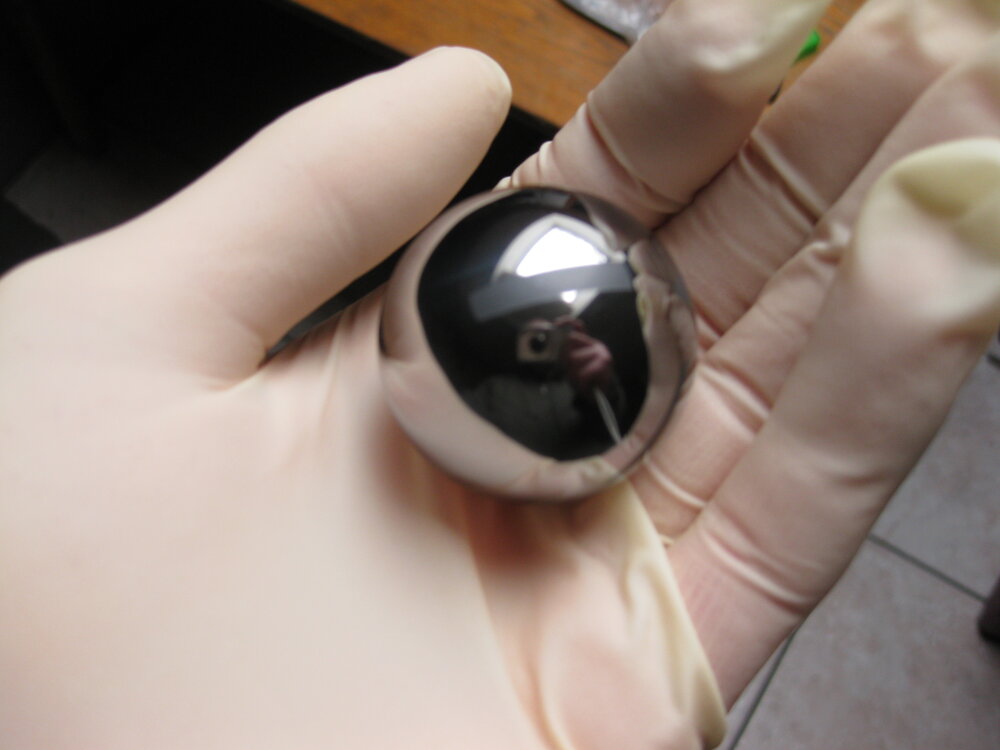

Konstrukcja Urchina była kulista, bo musiała pracować w centrum zbieżnej fali uderzeniowej. W uproszczeniu składała się z zewnętrznej pustej sfery berylowej i małego berylowego rdzenia wewnętrznego. Pomiędzy nimi znajdowała się warstwa polonu oraz cienkie powłoki ochronne, głównie niklu i złota, które zapobiegały przedwczesnemu kontaktowi polonu z berylem i chroniły beryl przed cząstkami alfa w stanie spoczynku. Sam inicjator ważył zaledwie kilka gramów i miał średnicę około dwóch centymetrów, ale jego znaczenie dla pracy całej bomby było nieproporcjonalnie duże.^1,4

Powłoki ochronne pełniły kluczową funkcję „izolatora" utrzymującego inicjator w stanie spokojnym. Warstwa niklu (i złota) między polonem a berylem zatrzymywała cząstki alfa, uniemożliwiając im dotarcie do berylu, dopóki układ był nienaruszony. Dzięki temu w spoczynku reakcja $(\alpha,n)$ praktycznie nie zachodziła — inicjator był neutronowo „cichy". Dopiero zburzenie tej geometrii przez implozję miało usunąć barierę i wystawić beryl na bombardowanie alfa. Grubość i materiał tych powłok musiały być dobrane bardzo precyzyjnie: za cienkie przepuszczałyby alfa (przedwczesne neutrony), za grube utrudniałyby mieszanie w chwili zadziałania.^1,4

Dobór niklu i złota na powłoki ochronne nie był przypadkowy. Złoto jest chemicznie obojętne i dobrze zatrzymuje cząstki alfa na małej grubości, a nikiel zapewnia barierę mechaniczną i dyfuzyjną między polonem a berylem. Cienka warstwa złota między polonem a berylem była tu kluczowa: zasięg cząstki alfa o energii 5,3 MeV w złocie to zaledwie kilkanaście mikrometrów, więc nawet bardzo cienka folia złota skutecznie „odcinała" alfa od berylu w stanie spoczynku. Jednocześnie ta sama folia musiała być na tyle krucha, by w chwili implozji rozerwać się i nie przeszkodzić w mieszaniu. To kolejny przykład sprzecznych wymagań godzonych w jednym detalu: bariera musiała być szczelna w spoczynku, a znikać w chwili zadziałania.¹

Cały Urchin był więc precyzyjnym zegarem materiałowym, w którym geometria, grubości warstw i ich własności były tak dobrane, by układ pozostał neutronowo „martwy" przez cały czas oczekiwania, a „ożył" gwałtownie dokładnie wtedy, gdy fala implozji dotrze do centrum. Wykonanie takiego urządzenia z tolerancjami mikrometrowymi, z radiotoksycznego polonu i toksycznego berylu, w warunkach wojennego pośpiechu, było osiągnięciem inżynierskim porównywalnym z samymi soczewkami wybuchowymi czy detonatorami EBW. Mały rozmiar Urchina mylił — pod względem trudności wykonania należał do najbardziej wymagających elementów całej bomby.^1,4

Warto dodać, że nazwa „Urchin" (jeż morski) nawiązuje prawdopodobnie do kolczastej, rowkowanej geometrii wewnętrznej skorupy — rowki przypominające kolce jeża były przecież sednem mechanizmu mieszania. Ta obrazowa nazwa dobrze oddaje istotę urządzenia: nie gładka kula, lecz starannie „pofałdowana" struktura, w której każdy rowek pełni funkcję hydrodynamiczną. To jeden z wielu przykładów, jak kryptonimy Projektu Manhattan (Gadget, Fat Man, Little Boy, Urchin) łączyły konspiracyjną zwięzłość z czasem zaskakująco trafnym opisem. Dla konstruktorów Urchin był jednak nie metaforą, lecz precyzyjnym wyrobem, którego każdy egzemplarz wymagał kontroli jakości na poziomie nieosiągalnym dla zwykłej produkcji — bo od jego bezbłędnego zadziałania zależał sens całej, kosztującej fortunę bomby.^1,4

Mechanizm mieszania: jety Munroe i turbulencja

Najciekawszy był sam mechanizm mieszania. Wewnętrzna powierzchnia berylowej skorupy nie była gładka, lecz pokryta odpowiednio ukształtowanymi rowkami. Gdy zbieżna fala uderzeniowa docierała do środka rdzenia i zapadała inicjator, rowki te tworzyły bardzo szybkie strugi i turbulencje. To właśnie one rozrywały uporządkowaną warstwę polonu i powodowały jego gwałtowne zmieszanie z berylem. Mechanizm ten jest pokrewny zjawisku Munroe (efektowi kumulacji), znanemu z ładunków kumulacyjnych: odpowiednio ukształtowane wgłębienie w materiale pod wpływem fali uderzeniowej tworzy skupioną strugę o bardzo dużej prędkości.^1,2

Dzięki tym strugom neutrony nie pojawiały się jako słabe tło, lecz jako krótki, intensywny impuls. Taki detal geometryczny był kluczowy, bo — jak już wspomniano — reakcje $(\alpha,n)$ zachodzą tylko w niewielkiej części zderzeń, więc aby uzyskać pożądany impuls, trzeba było zapewnić możliwie dobre i szybkie wymieszanie materiałów na małej skali. Urchin był więc jednocześnie urządzeniem jądrowym i bardzo wyrafinowanym mikroukładem hydrodynamicznym, zależnym od jakości wykonania rowków, powłok i kształtu sfer. To pokazuje, jak głęboko nawet najmniejszy element bomby implozyjnej był zależny od hydrodynamiki i precyzji wykonania, a nie tylko od fizyki jądrowej.^1,4

Efekt Munroe, na którym opierało się mieszanie, jest fascynujący sam w sobie. Gdy fala uderzeniowa pada na powierzchnię z odpowiednio ukształtowanym wgłębieniem (rowkiem, stożkiem), materiał ze ścianek wgłębienia jest „wyciskany" do środka i tworzy skupioną strugę o prędkości znacznie większej niż sama fala. To ta sama zasada, która w ładunkach kumulacyjnych pozwala przebijać pancerze: stożkowe wgłębienie wyłożone metalem tworzy strumień metalu o prędkości kilku km/s. W Urchinie rowki na wewnętrznej powierzchni berylowej skorupy działały w mikroskali: tworzyły maleńkie strugi, które przebijały warstwy ochronne i polonowe, wymuszając gwałtowne, turbulentne wymieszanie polonu z berylem.¹

To rozwiązanie było konieczne, bo bez niego mieszanie byłoby zbyt wolne i niepełne. Gdyby polon i beryl po prostu zetknęły się powierzchniami, kontakt objąłby tylko cienką warstwę, a większość polonu pozostałaby „schowana" za powłokami ochronnymi. Rowki Munroe zapewniały, że w ułamku mikrosekundy cały dostępny polon zostanie rozproszony w berylu, maksymalizując liczbę zderzeń alfa-beryl, a więc i chwilowe tempo emisji neutronów. To czyniło Urchin urządzeniem, w którym mikrogeometria (kształt i głębokość rowków liczone w ułamkach milimetra) bezpośrednio decydowała o jakości impulsu neutronowego — a więc o powodzeniu całej bomby. Trudno o lepszy przykład tego, jak w broni jądrowej najmniejsze detale wykonania przekładają się na działanie całości. Rowek o złej głębokości, powłoka o niewłaściwej grubości, niejednorodność w warstwie polonu — każda z tych mikroskopijnych wad mogła osłabić impuls neutronowy i zepsuć synchronizację zapłonu, a przez to obniżyć moc całej bomby. Kontrola jakości Urchina musiała więc dorównywać precyzji jego projektu — co w warunkach pracy z radiotoksycznym polonem czyniło jego produkcję jednym z najtrudniejszych i najbardziej rygorystycznych zadań całego programu.^1,4

Umiejscowienie w rdzeniu i synchronizacja

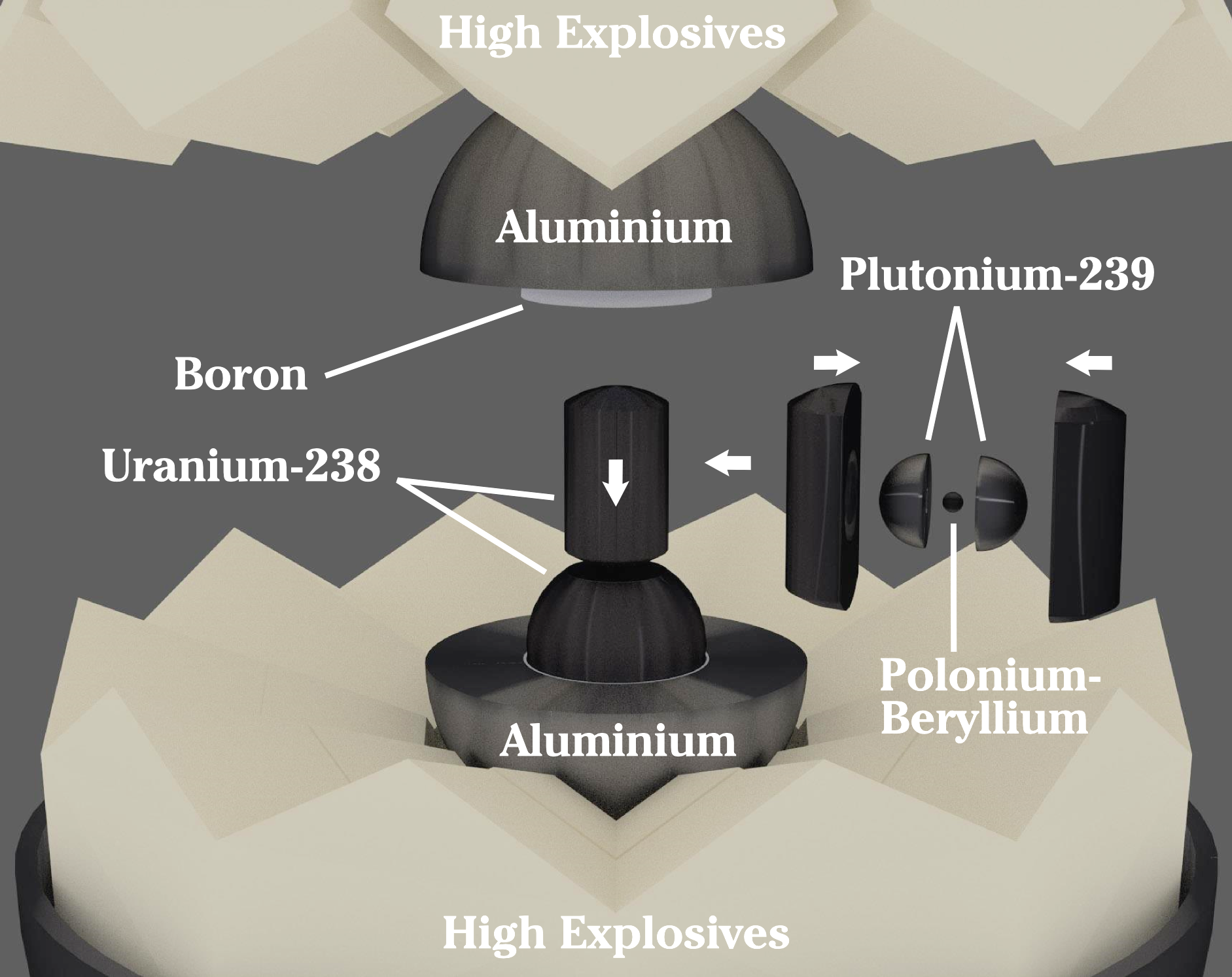

Urchin umieszczano w samym centrum rdzenia plutonowego, w niewielkiej wnęce. To położenie jest logiczne: centrum jest punktem, do którego zbiega się fala implozji, więc tam deformacja inicjatora następuje dokładnie w chwili maksymalnej kompresji rdzenia. Inicjator był więc „samowyzwalający się" — nie potrzebował osobnego sygnału czasowego, bo sama zbieżna fala, która ściskała rdzeń, jednocześnie uruchamiała go w optymalnym momencie. To eleganckie rozwiązanie: czas zadziałania inicjatora był automatycznie sprzężony z czasem maksymalnej kompresji, bo oba wynikały z tej samej fali.^1,3

To umiejscowienie nakładało jednak surowe wymagania na całą implozję. Jeśli fala docierała do centrum niesymetrycznie, inicjator mógł zostać zdeformowany nierówno, a mieszanie polonu z berylem byłoby niepełne lub źle zsynchronizowane. Dobra praca Urchina zależała więc od jakości całej implozji — od detonatorów, przez soczewki, pusher i tamper, aż po sam rdzeń. Inicjator był ostatnim ogniwem łańcucha, ale jego sukces zależał od wszystkich poprzednich. To dobry przykład, jak w bombie implozyjnej elementy są ze sobą sprzężone i jak najmniejszy z nich wieńczy pracę całej, ważącej tony konstrukcji.^1,3

Samowyzwalający charakter Urchina miał jednak istotne ograniczenie, które warto docenić. Skoro inicjator zadziała dokładnie wtedy, gdy fala dotrze do centrum, to czas inicjacji jest „zaszyty" w geometrii i nie da się go zmienić bez przeprojektowania całej bomby. Dla pojedynczej konstrukcji o jednej, ustalonej mocy to wystarcza. Ale gdyby chcieć regulować moc broni (np. „przyciszyć" ją w niektórych zastosowaniach), trzeba móc zmieniać moment inicjacji względem kompresji — a tego Urchin nie pozwalał. To kolejny powód, dla którego nowoczesne głowice używają inicjatorów zewnętrznych, sterowanych elektrycznie: pozwalają one zainicjować reakcję wcześniej lub później, świadomie obniżając lub podnosząc uzysk. Elastyczność mocy, ważna w dojrzałym arsenale, była więc nieosiągalna dla prostego, samowyzwalającego Urchina.^1,3

Cena polonu: krótki półokres i logistyka

Ta precyzja nie była darmowa. Inicjator używał Po-210, czyli materiału o krótkim okresie półrozpadu (138 dni). Oznaczało to szybkie starzenie się całego podzespołu: po kilku miesiącach aktywność polonu spadała o połowę, a wraz z nią zdolność inicjatora do wytworzenia odpowiednio silnego impulsu neutronów. Cały podzespół trzeba więc było regularnie wymieniać, co wymagało ciągłej produkcji polonu (przez napromienianie bizmutu w reaktorze) i stałego serwisu. Z perspektywy wojennej akceptowano ten koszt, bo najważniejsze było uzyskanie działającego i przewidywalnego zapłonu dla bomby plutonowej.^1,2

Skala problemu logistycznego rośnie z wielkością arsenału. Jedna bomba wymaga jednego świeżego inicjatora — to do opanowania. Ale arsenał liczący dziesiątki czy setki głowic oznacza nieustanną produkcję polonu, montaż, dystrybucję i wymianę inicjatorów w stałym rytmie wyznaczonym przez 138-dniowy półokres. Po roku aktywność polonu spada do mniej niż jednej piątej początkowej — więc inicjatory trzeba wymieniać co kilka miesięcy, w każdej głowicy. To wiązało cały arsenał z bieżącą wydajnością reaktorów produkujących polon i z ciągłą pracą radiochemików. Dla mocarstwa budującego arsenał na dziesięciolecia była to perspektywa nie do utrzymania — i jeden z głównych powodów poszukiwania trwalszych rozwiązań.^1,2

Co ciekawe, ten sam problem starzenia dotyczy też innych „żywych" elementów broni, jak tryt w boostingu (półokres 12,3 roku) czy starzejące się dołki plutonowe. Broń jądrowa, wbrew wyobrażeniom, nie jest urządzeniem, które „leży gotowe na zawsze" — wiele jej elementów wymaga okresowej wymiany i serwisu. Polonowy inicjator był pierwszym i najbardziej dramatycznym przykładem tego problemu: elementem o żywotności liczonej w miesiącach, w urządzeniu, które miało dyżurować latami. Napięcie między tymi skalami czasu napędzało całą późniejszą ewolucję ku „uśpionej", łatwej w utrzymaniu głowicy. To dobre przypomnienie, że broń jądrowa jest bytem „żywym" w sensie technicznym — wymaga ciągłego nadzoru, wymiany starzejących się elementów i utrzymania całego zaplecza przemysłowego, bez którego najpotężniejszy arsenał z czasem traci sprawność.^1,2

W dłuższej perspektywie takie rozwiązanie było jednak kłopotliwe logistycznie. Arsenał oparty na polonowych inicjatorach wymagałby nieustannej „rotacji" — produkcji świeżego polonu, montażu nowych inicjatorów, wymiany starych w głowicach, utylizacji wypalonych. To wiązało broń z bieżącą infrastrukturą reaktorową i radiochemiczną w sposób, który czynił ją trudną do długiego przechowywania w gotowości. Dlatego z czasem rozwijano inne rodziny inicjatorów, mniej zależne od krótkożyciowych izotopów. Urchin był znakomity jako rozwiązanie pierwsze i wojenne, ale słabo pasował do późniejszego modelu broni „uśpionej" w arsenale przez lata.^1,2

Brytyjska lekcja: od Urchina do inicjatorów elektronicznych

Bardzo pouczające są tu późniejsze doświadczenia brytyjskie. Gdy broń przestała być jednorazowym urządzeniem wojennym, a stała się elementem arsenału utrzymywanego miesiącami i latami, polonowe inicjatory zaczęły wyglądać jak rozwiązanie zbyt pracochłonne. Krótka żywotność, potrzeba wymiany, rygor radiochemiczny i zależność od bieżącego serwisu skłaniały do przejścia na bardziej trwałe Electronic Neutron Initiators (ENI). W takich rozwiązaniach neutrony generuje się elektrycznie — przyspieszając deuterony do tarczy trytowej w miniaturowej lampie — dokładnie w wybranym momencie, bez polegania na rozpadającym się izotopie.⁵

Z tej perspektywy Urchin jest znakomitym przykładem urządzenia historycznie przełomowego, ale słabo pasującego do późniejszego modelu „sealed", długo dyżurującej broni. Przejście od inicjatorów wewnętrznych (zniszczenie układu polon-beryl przez implozję) do zewnętrznych generatorów elektronicznych jest jednym z kroków ku dojrzałej, łatwej w utrzymaniu głowicy — opisanych szerzej przy WE.176 / WE.177 oraz w kontekście żywotności dołków plutonowych. Ewolucja inicjatora dobrze ilustruje ogólny trend: od rozwiązań „działających, ale wymagających ciągłej opieki" ku rozwiązaniom „uśpionym, gotowym na lata".⁵

Inicjatory elektroniczne (ENI) mają nad polonowymi kilka decydujących przewag. Po pierwsze, nie starzeją się radioaktywnie — lampa generatora może czekać latami i zadziałać na sygnał. Po drugie, dają niezależną kontrolę czasu: moment emisji ustala się sygnałem elektrycznym, co pozwala m.in. na regulację mocy broni (przez dobór chwili inicjacji względem kompresji). Po trzecie, można je umieścić na zewnątrz rdzenia, co eliminuje potrzebę wkładania radioaktywnego materiału do wnętrza pitu i umożliwia konstrukcję „sealed pit" — szczelnego, fabrycznie zamkniętego rdzenia, nieotwieranego przez całą służbę. To właśnie ta ostatnia cecha zrewolucjonizowała utrzymanie arsenału, czyniąc głowice znacznie łatwiejszymi w przechowywaniu.⁵

Cena za te przewagi to większa złożoność: ENI to miniaturowy akcelerator z własnym zasilaniem wysokiego napięcia, tarczą trytową i układem wyzwalania — czyli kolejny element precyzyjnej elektroniki impulsowej, który trzeba zasilić i zsynchronizować. Wymienia się więc jeden problem (starzejący się polon) na inny (złożoność elektroniczna), ale ten drugi lepiej pasuje do modelu broni dyżurującej latami. Droga od Urchina do ENI jest więc nie tyle „ulepszeniem", co dostosowaniem do zmienionego modelu użycia broni: od jednorazowego urządzenia wojennego do trwałego elementu arsenału odstraszania.⁵

Brytyjski przypadek jest tu szczególnie wymowny, bo Wielka Brytania przeszła tę drogę „na żywo", od serwisowanych w bazie konstrukcji wczesnych po dojrzałe, szczelne pakiety WE.177. Doświadczenie eksploatacyjne — koszt i ryzyko ciągłej wymiany inicjatorów, rygor obchodzenia się z polonem, logistyka serwisu rozproszonego arsenału — przeważyło nad prostotą rozwiązania polonowego. To ważna lekcja ogólna: w technice wojskowej o wyborze rozwiązania decyduje nie tylko to, czy „działa", ale i czy da się je tanio i bezpiecznie utrzymywać przez lata. Genialny, lecz serwisochłonny Urchin przegrał ostatecznie nie z powodu fizyki, lecz z powodu logistyki — co jest typowe dla dojrzewania każdej technologii, od broni po sprzęt cywilny.⁵

Inne rodziny inicjatorów

Warto pamiętać, że Urchin nie był jedyną możliwą rodziną inicjatorów. Nuclear Weapons FAQ wyróżnia trzy główne typy. Pierwszy to wewnętrzne inicjatory polon-beryl (jak Urchin) — niszczone przez implozję, samowyzwalające się, ale zależne od krótkożyciowego polonu. Drugi to zewnętrzne generatory neutronów — miniaturowe akceleratory, które przyspieszają deuterony do tarczy trytowej lub deuterowo-trytowej i wypuszczają impuls neutronów na sygnał elektryczny, z zewnątrz rdzenia. Trzeci to wewnętrzne inicjatory deuter-tryt, próbujące wykorzystać wysoką temperaturę i gęstość w centrum implozji do wywołania niewielkiej liczby reakcji fuzyjnych dających neutrony.¹

Każdy typ ma swoje zalety. Generatory zewnętrzne dają najlepszą kontrolę czasową (sygnał elektryczny można podać dokładnie kiedy trzeba) i nie wymagają umieszczania radioaktywnego materiału w rdzeniu, co upraszcza obsługę i pozwala na „sealed pit". Inicjatory wewnętrzne D-T integrują się z boostingiem. Mimo tej różnorodności Urchin pozostaje historycznie bardzo ważny, bo był jednym z pierwszych rzeczywiście udanych rozwiązań problemu precyzyjnego wprowadzenia neutronów do implodującego rdzenia — i wzorcem, względem którego mierzono późniejsze konstrukcje.^1,2

Wewnętrzne inicjatory deuter-tryt zasługują na osobną uwagę, bo prowadzą wprost do boostingu. W broni wzmacnianej do wnętrza rdzenia wprowadza się niewielką ilość gazu D-T, który w warunkach wysokiej temperatury i gęstości implodującego rdzenia ulega syntezie, dając dodatkowe szybkie neutrony. Te neutrony nie tylko inicjują reakcję, ale i intensyfikują rozszczepienie, zwiększając sprawność. W ten sposób funkcja inicjatora zlewa się z funkcją wzmocnienia — gaz D-T jest jednocześnie „zapalnikiem" i „dopalaczem". To pokazuje, jak granice między elementami broni się zacierają w miarę jej dojrzewania: to, co w Fat Manie było osobnym Urchinem, w nowoczesnej głowicy staje się częścią zintegrowanego systemu boostingu.¹

Warto też zauważyć, że wybór typu inicjatora jest sprzężony z całą architekturą głowicy. Inicjator wewnętrzny (jak Urchin) wymaga dostępu do centrum rdzenia, co komplikuje konstrukcję „sealed pit". Inicjator zewnętrzny pozwala na szczelny rdzeń, ale wymaga przeprowadzenia przez niego strumienia neutronów z zewnątrz. Inicjator D-T integruje się z boostingiem, ale wymaga systemu wprowadzania i utrzymania gazu (a tryt się rozpada). Nie ma więc rozwiązania uniwersalnie najlepszego — wybór zależy od priorytetów: prostoty, trwałości, możliwości regulacji mocy, łatwości utrzymania. Urchin był optymalny dla swoich czasów i celów; późniejsze konstrukcje optymalizowano pod inne wymagania. To typowy obraz dojrzewania technologii: pierwsze rozwiązanie rozwiązuje problem „w ogóle", a kolejne pokolenia rozwiązują go „lepiej" pod kątem konkretnych, zmieniających się priorytetów — trwałości, bezpieczeństwa, elastyczności i kosztu utrzymania.^1,2

Podsumowanie

Najkrótsze podsumowanie wygląda tak: Urchin był małym, ale krytycznym elementem architektury Fat Mana. Łączył radiochemię polonu, reakcje neutronowe berylu i bardzo precyzyjną geometrię mieszania w jednym, kilkugramowym urządzeniu, od którego zależało, czy rdzeń zapali się w optymalnym momencie. Jego wartość nie polegała na liczbie produkowanych neutronów, lecz na precyzji ich dostarczenia w wąskim oknie czasowym wokół maksymalnej kompresji.^1,2,3

Urchin jest też doskonałą ilustracją powtarzającej się prawdy o broni implozyjnej: że jej trudność leży w integracji wielu dziedzin (radiochemii, fizyki neutronowej, hydrodynamiki, metalurgii, precyzji wykonania), a nie w pojedynczym „sekrecie". Najmniejszy element bomby okazuje się wyrafinowanym mikroukładem, którego działanie zależy od jakości rowków liczonych w ułamkach milimetra i powłok liczonych w mikrometrach. A jego późniejsza ewolucja — ku inicjatorom elektronicznym — pokazuje, jak technologia broni dojrzewała od rozwiązań genialnych, lecz kłopotliwych, ku rozwiązaniom trwałym i łatwym w utrzymaniu.^1,4,5

Z perspektywy proliferacji inicjator jest jednym z mniej oczywistych, ale realnych progów technicznych. Choć zasada $(\alpha,n)$ jest elementarna, wykonanie działającego, modulowanego inicjatora — czy to polonowego z precyzyjnymi rowkami Munroe i mikrometrowymi powłokami, czy elektronicznego z miniaturowym akceleratorem i tarczą trytową — wymaga zaawansowanej technologii i materiałów (polonu albo trytu). To kolejny element, obok materiału rozszczepialnego, soczewek i detonatorów, który państwo aspirujące do broni implozyjnej musi opanować — i kolejny dowód, że trudność leży w sumie wielu sprzężonych technologii, a nie w pojedynczym sekrecie.^1,5

Historia Urchina jest więc w pigułce historią całej broni implozyjnej: genialnego pomysłu (modulowany inicjator), zrealizowanego heroicznym wysiłkiem inżynierskim w warunkach wojennych, działającego znakomicie, ale obarczonego wadami (krótki półokres, serwisochłonność), które dopiero kolejne pokolenia technologii usunęły. To opowieść o tym, jak technika dojrzewa: od „działa, ale wymaga ciągłej opieki" do „działa i czeka gotowe latami". A zarazem przypomnienie, że za każdą, nawet najmniejszą częścią broni jądrowej kryje się głęboka fizyka, wyrafinowana inżynieria i cały łańcuch przemysłowy — i że to właśnie ta złożoność, a nie pojedyncza tajemnica, jest prawdziwą barierą na drodze do bomby. Kilkugramowy Urchin, ukryty w sercu rdzenia, jest tego doskonałym, miniaturowym symbolem.^1,2,4

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• k_eff — pokazuje, jak geometria, moderator i straty neutronów wpływają na krytyczność układu.
• Wektor plutonu — pokazuje skład izotopowy plutonu, Pu-241 i narastanie Am-241.
• Aktywność właściwa — przelicza masę radionuklidu na aktywność i pokazuje skalę źródeł alfa, beta lub gamma.
• Produkcja i chłodzenie Po-210 — pokazuje okno czasowe produkcji polonu z bizmutu oraz spadek aktywności po wyładunku.
• Tryt — liczy produkcję, rozpad i podstawowe bilanse trytu w układach jądrowych.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu czasowego okna inicjacji w rdzeniu implozyjnym. W wariancie podstawowym należy:

1. przyjąć uproszczony przebieg wzrostu nadkrytyczności rdzenia w czasie kompresji,
2. dodać do modelu trzy warianty startu reakcji: zbyt wczesny, optymalny i zbyt późny,
3. porównać, jak zmienia się użyteczna część maksymalnej kompresji przy każdym wariancie,
4. wyjaśnić, dlaczego kilka lub kilkanaście nanosekund może mieć duże znaczenie dla sprawności,
5. powiązać wynik z funkcją modulowanego inicjatora zamiast ciągłego źródła neutronów.

Celem ćwiczenia nie jest wierne odtworzenie pełnej hydrodynamiki implozji, lecz pokazanie, że inicjator jest problemem synchronizacji, a nie tylko problemem „siły źródła”.

Drugie ćwiczenie powinno dotyczyć konstrukcji samego Urchina jako układu mieszającego. Należy:

1. porównać wariant idealnego, natychmiastowego zmieszania polonu z berylem z wariantem opóźnionym i niepełnym,
2. oszacować, jak wpływa to na chwilowe tempo emisji neutronów,
3. uwzględnić skutki starzenia się Po-210 i spadku aktywności w czasie,
4. powiązać wynik z potrzebą kontroli jakości rowków, powłok ochronnych i geometrii sfery,
5. odnieść wnioski do przejścia od historycznego Urchina do późniejszych inicjatorów impulsowych.

To ćwiczenie ma pokazać, że skuteczność inicjatora zależy równie mocno od mikrogeometrii i technologii wykonania, jak od samej reakcji jądrowej.

Trzecie ćwiczenie powinno dotyczyć logistyki polonu. Należy:

1. przyjąć okres półrozpadu Po-210 równy 138 dni,
2. policzyć, po ilu miesiącach aktywność spada do połowy i do jednej czwartej,
3. oszacować, jak często trzeba wymieniać inicjator, by utrzymać wymaganą wydajność,
4. powiązać to z potrzebą ciągłej produkcji polonu w reaktorze,
5. porównać ten model z inicjatorem elektronicznym, który nie starzeje się radioaktywnie.

To ćwiczenie pokazuje, dlaczego krótki półokres polonu, choć fizycznie wygodny, był strategiczną wadą w arsenale utrzymywanym latami.
