Gotowe pulsery wysokiego napięcia i integracja z FPGA

Streszczenie

Najtrudniejszy wariant szybkiej elektroniki to połączenie dwóch światów: precyzji czasowej liczonej w nanosekundach z napięciami rzędu kilowoltów. Tu kończy się majsterkowanie z gotowymi modułami MOSFET, a zaczyna inżynieria izolacji, driverów bramki i bezpieczeństwa. Kluczowa zasada brzmi: FPGA ani mikrokontroler nigdy nie steruje wysokim napięciem bezpośrednio. Układ logiczny wytwarza tylko precyzyjny sygnał wyzwalający, a dalej potrzebny jest łańcuch: bufor, izolator, driver bramki, stopień mocy albo gotowy pulser HV, zasilanie i zabezpieczenia.¹

To jest dokładnie współczesny odpowiednik problemu, który w 1945 roku rozwiązywał X-Unit: jak z jednego sygnału wyzwolić, z rozrzutem rzędu nanosekund, wysokonapięciowe impulsy odpalające wiele detonatorów EBW naraz, tak aby implozja była symetryczna. Różnica polega na tym, że dziś rolę tajnej, dedykowanej elektroniki impulsowej pełnią katalogowe izolowane drivery bramki i komercyjne pulsery wysokiego napięcia z wejściem TTL.

Rozszerzenie tematu

Ten artykuł domyka cykl. Mamy już precyzyjny sygnał z mikrokontrolera lub FPGA i znamy elementy mocy. Pozostaje najtrudniejsze: bezpiecznie i czysto połączyć jedno z drugim, zwłaszcza gdy w grę wchodzą setki woltów i kilowolty. Po drodze omówimy izolowane drivery bramki, gotowe pulsery HV, kompletny łańcuch sterowania, bezpieczeństwo i pomiar — oraz pokażemy, że to wszystko jest dziś dojrzałą, katalogową wersją problemu sprzed osiemdziesięciu lat.

FPGA nie steruje wysokim napięciem bezpośrednio

Zacznijmy od zasady, której złamanie kończy się zwykle spaleniem sprzętu, a bywa, że i porażeniem. Pin FPGA czy mikrokontrolera pracuje na napięciu rzędu kilku woltów i oddaje prąd miliamperów. Bramka tranzystora mocy, a tym bardziej wejście wysokonapięciowego pulsera, wymaga zupełnie innych parametrów, a po stronie mocy panują napięcia i zmiany potencjału, które natychmiast zniszczyłyby delikatną logikę. Dlatego między światem sygnału a światem mocy zawsze stoi łańcuch pośredniczący. W wersji do własnego stopnia mocy ma on postać: bufor lub translator poziomów, za nim izolator cyfrowy albo izolowany driver bramki, dalej właściwy driver dużego prądu z lokalnym, izolowanym zasilaniem, a na końcu tranzystor GaN/SiC/MOSFET tuż przy obciążeniu. W wersji z gotowym pulserem łańcuch jest krótszy: bufor triggera i wejście TTL/LVDS gotowego modułu, który całą resztę robi sam.

Ten podział na role jest fundamentalny i celowy. FPGA odpowiada za kiedy — za precyzyjny moment i sekwencję czasową. Driver i stopień mocy odpowiadają za co — za realne przełączenie energii. Izolacja odpowiada za bezpieczeństwo — za to, by zaburzenia i napięcia ze świata mocy nie wróciły do świata sygnału. Próba połączenia tych funkcji „na skróty", na przykład sterowania bramką mocnego tranzystora wprost z pinu, kończy się albo brakiem działania (pin nie odda potrzebnego prądu), albo katastrofą (skok potencjału po stronie mocy niszczy układ logiczny). Cała ta część cyklu jest więc o tym, jak ten łańcuch poprawnie zbudować.¹

Warto zauważyć, że ten podział na warstwy ma też zaletę modularności. Każde ogniwo można dobrać, przetestować i wymienić osobno: ten sam generator sygnału z FPGA może sterować raz stopniem GaN do 200 V, a innym razem — przez inny driver — stopniem SiC do 1200 V, bez zmiany logiki. Podobnie izolowany driver odcina nas od konkretów stopnia mocy, więc projekt logiki nie musi „wiedzieć", jakie napięcie jest po drugiej stronie. Ta separacja odpowiedzialności jest dokładnie tym, co odróżnia inżynierię od improwizacji, i to ona pozwala bezpiecznie eksperymentować: uszkodzenie stopnia mocy nie pociąga za sobą zniszczenia cennego FPGA, jeśli izolacja spełnia swoje zadanie.¹

Izolowany driver bramki: ogniwo łączące światy

Centralnym elementem łańcucha jest izolowany driver bramki. To układ scalony, który przyjmuje niskomocowy sygnał logiczny z kontrolera i wytwarza odpowiednio silny, szybki prąd sterujący bramką tranzystora (MOSFET, IGBT, SiC, GaN), zapewniając przy tym galwaniczną izolację między stroną sterującą a stroną mocy. „Galwaniczna" oznacza, że między oboma światami nie ma bezpośredniego połączenia przewodzącego — sygnał przechodzi przez barierę (optyczną, pojemnościową albo na sprzężeniu magnetycznym), a prądy stałe i zaburzenia nie przenoszą się wprost. Najprostszą ilustracją tej idei jest klasyczny optoizolator: dioda świecąca i fototranzystor w jednej obudowie, przekazujące sygnał światłem przez izolacyjną przegrodę. Współczesne izolowane drivery używają zwykle szybszych barier pojemnościowych lub magnetycznych, ale zasada pozostaje ta sama.²

Dobre izolowane drivery mają dziś szereg funkcji ochronnych, które odróżniają poważny układ od prowizorki. Texas Instruments i Analog Devices oferują całe ich rodziny; sztandarowym przykładem są ADuM4135/ADuM4136, opisywane jako izolowane drivery z prądem szczytowym 4 A, zabezpieczeniem desaturacyjnym (desaturation), funkcją Miller clamp, typowym opóźnieniem 55 ns i odpornością na zaburzenia wspólne CMTI = 100 kV/µs. Warto rozumieć te funkcje. Zabezpieczenie desaturacyjne wykrywa, że tranzystor przewodzi prąd przy zbyt wysokim napięciu (objaw zwarcia) i bezpiecznie go wyłącza. Miller clamp zwiera bramkę do masy w stanie wyłączenia, zapobiegając jej przypadkowemu podniesieniu przez prąd pojemności Millera przy szybkim dV/dt — czyli niezamierzonemu samozałączeniu. A CMTI (Common-Mode Transient Immunity) mówi, jak szybko może „skakać" potencjał strony mocy, zanim driver się pogubi; wartość 100 kV/µs to 100 V/ns, czyli akurat tyle, ile potrafi wytworzyć szybki stopień GaN. To pokazuje, że parametry drivera muszą być dobrane do dynamiki stopnia mocy.^2,3

Bariera izolacji: jak naprawdę przechodzi sygnał

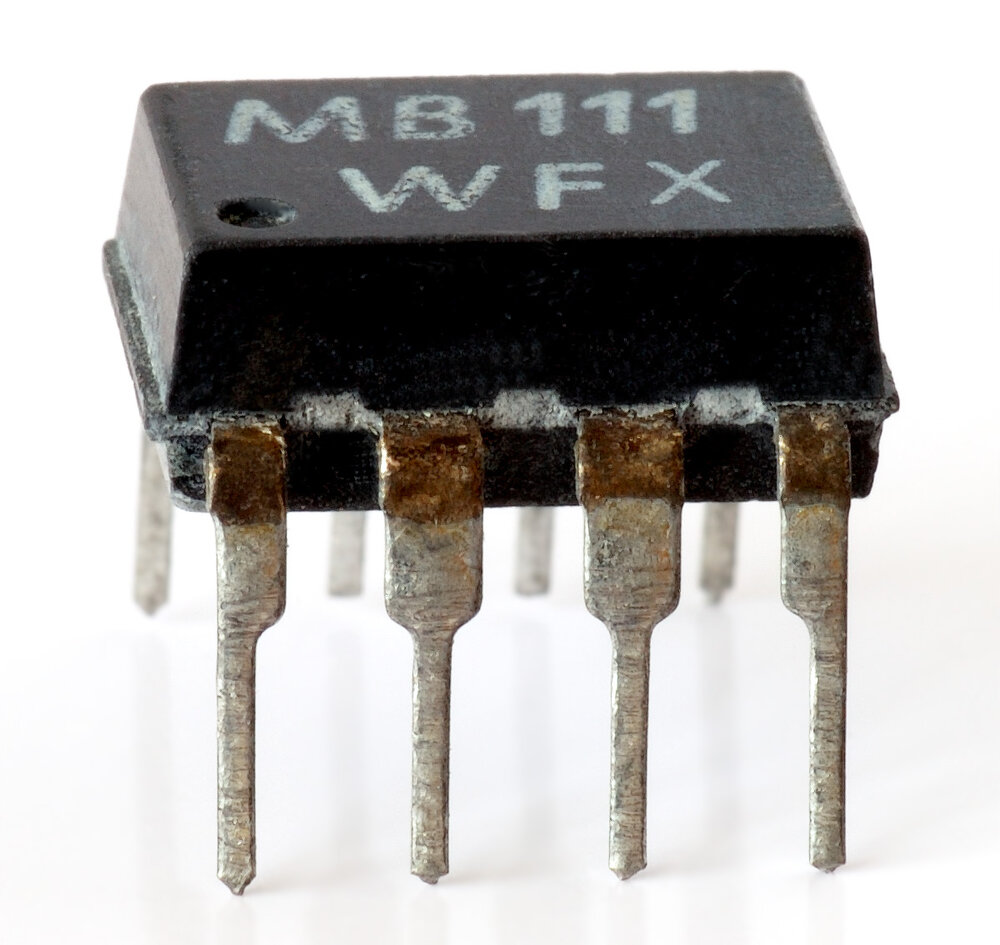

Warto zrozumieć, jak sygnał pokonuje barierę izolacji, bo to wpływa na szybkość i odporność drivera. Historycznie pierwsza była izolacja optyczna (transoptor): nadajnik świeci diodą, odbiornik odczytuje światło fototranzystorem, a między nimi jest fizyczna przegroda. To rozwiązanie proste i o dużej wytrzymałości napięciowej, ale stosunkowo wolne i podatne na starzenie diody. Nowocześniejsze drivery używają izolacji pojemnościowej (sygnał przenoszony przez małe kondensatory w strukturze układu, zwykle po modulacji na wysoką częstotliwość) albo izolacji magnetycznej na miniaturowych transformatorach (technologia iCoupler firmy Analog Devices). Te dwie metody są znacznie szybsze, dają małe i powtarzalne opóźnienie propagacji oraz wysoką odporność CMTI, dlatego dominują we współczesnych szybkich, izolowanych driverach.

Z punktu widzenia projektanta liczy się kilka konsekwencji tego wyboru. Po pierwsze, opóźnienie propagacji i jego rozrzut: w izolacji optycznej bywa większy, co utrudnia precyzyjną synchronizację. Po drugie, odporność na dV/dt: bariera pojemnościowa i magnetyczna lepiej znoszą gwałtowne skoki potencjału wspólnego. Po trzecie, żywotność: bariery elektroniczne nie degradują się jak dioda LED transoptora. Po czwarte, integracja: nowoczesne układy łączą w jednej obudowie izolator, driver i funkcje ochronne, co skraca tor sygnału i upraszcza projekt. Dlatego do szybkich stopni GaN i SiC sięga się dziś po zintegrowane, izolowane drivery z barierą pojemnościową lub magnetyczną, a transoptor pozostaje raczej ilustracją zasady i rozwiązaniem do wolniejszych zastosowań.²

Po co w ogóle izolacja

Można zapytać: skoro izolacja komplikuje i podraża układ, po co ją stosować, jeśli topologia „teoretycznie" jej nie wymaga? Powodów jest cztery i każdy z osobna bywa wystarczający. Pierwszy to ochrona logiki i komputera: bez izolacji awaria po stronie mocy (przebicie tranzystora, przepięcie) mogłaby posłać kilowolty wprost do FPGA i podłączonego komputera. Drugi to odporność na szybkie zmiany potencjału wspólnego: przy szybkim przełączaniu wysokiego napięcia masa stopnia mocy potrafi „tańczyć" o setki woltów w nanosekundy; bez izolacji ten skok przedostałby się do toru sterującego i zaburzył pracę albo uszkodził układ. Trzeci to przerwanie pętli mas: bezpośrednie połączenie mas o różnych potencjałach tworzy pętle, w których płyną pasożytnicze prądy zakłócające pomiar i pracę. Czwarty, najważniejszy, to bezpieczeństwo użytkownika: izolacja oddziela część obsługiwaną przez człowieka od części pod wysokim napięciem.

Dlatego w praktyce przy wysokim napięciu izolację stosuje się niemal zawsze, nawet gdy ktoś argumentuje, że „w tym układzie nie jest konieczna". Wybierając izolowany driver lub izolator cyfrowy, patrzy się na konkretne parametry: napięcie izolacji (ile woltów bariera wytrzyma trwale i udarowo), CMTI, opóźnienie propagacji i jego rozrzut (ważny, gdy synchronizujemy wiele kanałów), zniekształcenie szerokości impulsu oraz maksymalny dV/dt. Te liczby, a nie sama obecność słowa „izolowany" w nazwie, decydują o przydatności układu do konkretnego, szybkiego zadania.¹

Trzeba też rozróżnić poziomy izolacji, bo norma nie jest jedna. Mówi się o izolacji funkcjonalnej (zapewniającej jedynie poprawne działanie układu), podstawowej (basic, dająca pewien margines bezpieczeństwa) oraz wzmocnionej (reinforced, traktowanej jak podwójna i wymaganej tam, gdzie po drugiej stronie bariery znajduje się człowiek). Wybór zależy od napięcia i od tego, czy układ jest dostępny dla operatora. Przy kilowoltach i przy aparaturze obsługiwanej przez ludzi sięga się po izolację wzmocnioną i komponenty z odpowiednimi certyfikatami, a odstępy izolacyjne na płytce projektuje się zgodnie z normami. To nie jest biurokracja — to bezpośrednio przekłada się na to, czy bariera wytrzyma realne przepięcie, czy przebije się, posyłając wysokie napięcie tam, gdzie nie powinno go być.¹

Poziomy logiczne i prądy: dlaczego pin FPGA nie wystarcza

Osobnym, prozaicznym, ale częstym problemem są poziomy logiczne i prądy. Wiele wejść szybkich układów ma terminację 50 Ω i próg TTL. Aby podać 5 V na taką terminację 50 Ω, trzeba dostarczyć prąd I = U/R = 5 V / 50 Ω = 100 mA. Tego pin FPGA czy mikrokontrolera nie odda — jego wydajność prądowa jest rzędu pojedynczych czy kilkunastu miliamperów. Dlatego między logiką a takim wejściem trzeba wstawić bufor lub driver liniowy zdolny oddać wymagany prąd, albo użyć nadajnika LVDS/CML. Podobnie, jeśli wejście wymaga 5 V, a FPGA wystawia 3,3 V lub 1,8 V, potrzebny jest translator poziomów.

To samo dotyczy strony bramki tranzystora. Jak pokazano w poprzednim artykule, szybkie naładowanie bramki wymaga prądu rzędu amperów — czyli właśnie po to jest driver. Pin logiki nie tylko nie odda takiego prądu, ale i nie wytworzy właściwego napięcia bramki. Wniosek jest prosty i kategoryczny: między precyzyjnym sygnałem a światem mocy zawsze stoi co najmniej jeden stopień wzmacniający prąd, a zwykle też izolujący i dopasowujący napięcia. Pominięcie tego stopnia to najczęstszy błąd początkujących, którzy „podłączyli tranzystor wprost do Arduino" i dziwią się, że albo nic nie działa, albo coś się spaliło.¹

Warto znać typowe elementy tego stopnia pośredniego. Translator poziomów dopasowuje napięcie logiki (1,8/3,3 V) do wymaganego przez kolejny układ (5 V), zachowując szybkość. Bufor/driver liniowy zwiększa wydajność prądową, by sprostać terminacji 50 Ω lub pojemnościom wejścia. Nadajnik LVDS zamienia sygnał na różnicowy, gdy trzeba pokonać większą odległość lub zachować odporność na zakłócenia. Przy bardzo szybkich sygnałach dba się, by ten stopień sam nie stał się wąskim gardłem: jego pasmo i opóźnienie muszą być lepsze niż wymagania zadania, a jego zasilanie — czyste i odsprzęgnięte. W gotowych pulserach cały ten stopień jest już w środku, a użytkownik widzi tylko wejście „TTL" lub „LVDS"; budując własny stopień, trzeba go zaprojektować świadomie, bo to on łączy delikatny świat logiki z brutalnym światem mocy.¹

Zasilanie bramki: każda technologia rządzi się swoimi prawami

Driver bramki sam wymaga lokalnego zasilania, i to dobranego do technologii tranzystora — nie ma tu jednego uniwersalnego napięcia. Klasyczny MOSFET steruje się zwykle napięciem 10–12 V. IGBT często wymaga napięcia dodatniego +15 V do załączenia i ujemnego −5 V do pewnego wyłączenia (by szybki dV/dt nie otworzył go przypadkiem). SiC MOSFET pracuje typowo z +15…+20 V i często z ujemnym napięciem wyłączania. GaN jest najbardziej wymagający i zarazem najwrażliwszy: steruje się go napięciem rzędu zaledwie 5–6 V, z bardzo małym marginesem — zbyt wysokie napięcie bramki trwale go uszkodzi.

Z tego wynika kilka praktycznych konsekwencji. Po pierwsze, nie wolno zakładać „jakiegoś" napięcia bramki — trzeba sprawdzić kartę katalogową konkretnego tranzystora. Po drugie, zasilanie drivera musi być lokalne i dobrze odsprzężone (kondensatory tuż przy driverze), bo to z niego płyną amperowe impulsy ładujące bramkę. Po trzecie, przy topologii górnego klucza albo przy izolacji zasilanie drivera samo musi być izolowane (osobna przetwornica izolowana albo układ bootstrap). I po czwarte, nie każdy driver pasuje do każdej technologii — driver zaprojektowany pod IGBT niekoniecznie nada się do SiC czy GaN, bo różnią się napięciami i wymaganą szybkością. Dlatego producenci oferują drivery dedykowane konkretnym rodzinom tranzystorów.¹

Gotowe pulsery HV z wejściem wyzwalającym

Gdy celem nie jest nauka budowy stopnia mocy, lecz po prostu uzyskanie stabilnych, powtarzalnych impulsów wysokiego napięcia, najrozsądniej sięgnąć po gotowy pulser HV z wejściem wyzwalającym. Wtedy FPGA dostarcza tylko trigger lub wzorzec czasowy, a całą „brudną robotę" z napięciem wykonuje sprawdzony moduł. Historycznym i poglądowym przodkiem takich urządzeń jest generator Marxa, który ładuje baterię kondensatorów równolegle, a rozładowuje szeregowo, sumując napięcia do setek kilowoltów. Dziś jego rolę w wielu zastosowaniach przejęły kompaktowe, półprzewodnikowe pulsery i przełączniki.⁴

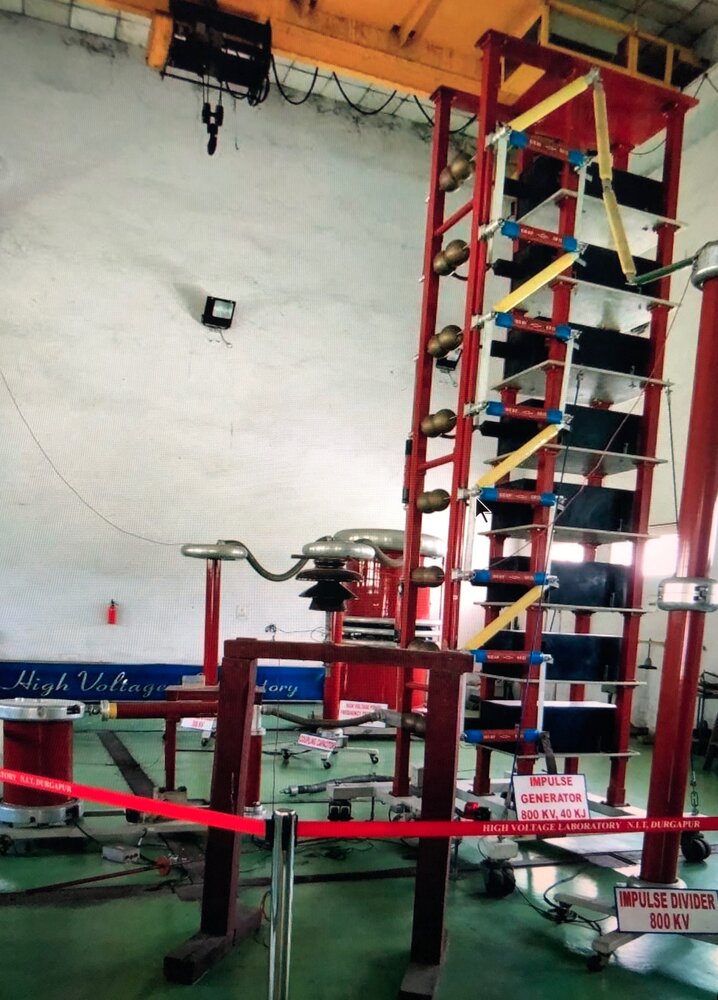

Warto przy okazji wspomnieć, że jeszcze przed erą półprzewodników szybkie przełączanie wysokiego napięcia opanowano za pomocą specjalizowanych lamp próżniowych wyzwalanych — krytronów i sprytronów. Te właśnie elementy, zdolne przełączać kilowolty w nanosekundy, stały się jednym z technicznych symboli broni jądrowej i do dziś podlegają ścisłej kontroli eksportu, bo bezpośrednio nadają się do firingsetów. Współczesne pulsery półprzewodnikowe robią to samo zadanie czyściej, taniej i z dłuższą żywotnością, ale historia krytronu dobrze pokazuje, jak długą drogę przeszła ta dziedzina i dlaczego przez dekady była uważana za wrażliwą. Dziś katalogowy moduł z wejściem TTL realizuje funkcję, która kiedyś była przedmiotem tajemnicy państwowej.⁴

Wybierając gotowy pulser, patrzy się na konkretny zestaw parametrów: zakres napięcia, maksymalny prąd i energię impulsu, najkrótszy czas narastania i minimalną szerokość impulsu, jitter względem wyzwolenia, maksymalną częstotliwość powtarzania oraz rodzaj obciążenia, do jakiego moduł jest przeznaczony (pojemnościowe, rezystancyjne, dopasowane 50 Ω). Ważny jest też rodzaj wejścia wyzwalającego (TTL, LVDS, 50 Ω) i to, czy moduł oferuje regulację opóźnienia. Dopasowanie tych parametrów do zadania jest całą sztuką doboru — i właśnie dlatego producenci oferują szerokie rodziny modeli zamiast jednego uniwersalnego urządzenia.

Liderem rynku półprzewodnikowych przełączników HV jest niemiecka firma Behlke, której moduły (w technologii krzemowej i SiC) przełączają od setek woltów po — w konfiguracjach mostkowych — nawet 200 kV, sterowane sygnałem wyzwalającym z logiki. Z kolei Directed Energy / DEI oferuje generatory impulsów HV do obciążeń pojemnościowych: na przykład moduł PVM-4210 opisywany jest jako dający do ±950 V (czyli 1900 V różnicowo) ze zboczami poniżej 25 ns. Dla mniejszych napięć, ale ekstremalnej szybkości, istnieją scalone drivery RF dużego prądu, jak IXRFD630 firmy IXYS: zdolny dostarczyć 30 A szczytowego prądu przy czasach narastania i opadania poniżej 4 ns, pracujący do 45 MHz. Wspólny mianownik tych rozwiązań jest taki sam: kupujesz gotowy, przebadany blok mocy z prostym wejściem wyzwalającym, a Twoim zadaniem jest tylko podać mu czysty sygnał z FPGA — i zadbać o bezpieczeństwo.^4,5,6

Magazynowanie energii: kondensatory, ESR i indukcyjność

Każdy szybki pulser HV opiera się na tej samej zasadzie co historyczny X-Unit: nie da się pobrać ogromnego, chwilowego prądu wprost z zasilacza, więc energię gromadzi się wcześniej w kondensatorach i uwalnia błyskawicznie przez szybki przełącznik. Decydują tu trzy parametry banku kondensatorów. Pierwszy to pojemność i napięcie, które wyznaczają zgromadzoną energię E = ½ C V² — musi jej starczyć na impuls bez nadmiernego „zapadnięcia" napięcia. Drugi to szeregowa rezystancja zastępcza (ESR): im mniejsza, tym mniej energii ginie w samym kondensatorze i tym szybciej można go rozładować. Trzeci, najważniejszy dla szybkości, to szeregowa indukcyjność (ESL) banku i całej pętli rozładowania.

To właśnie indukcyjność pętli ogranicza, jak stromy impuls da się wytworzyć, bo napięcie na indukcyjności V = L·di/dt przeciwstawia się gwałtownej zmianie prądu. Dlatego w pulserach nanosekundowych stosuje się kondensatory niskoindukcyjne, montaż minimalizujący pętlę, a często wiele kondensatorów równolegle, by zsumować pojemność i zmniejszyć wypadkową indukcyjność oraz ESR. To dokładnie te same względy, które kazały konstruktorom firingsetu implozyjnego projektować układ rozładowania o skrajnie małej indukcyjności — bo bez tego nie dałoby się uzyskać nanosekundowych zboczy potrzebnych do jednoczesnego odpalenia detonatorów EBW. Współczesny pulser to ta sama fizyka magazynowania i szybkiego uwalniania energii, tyle że z półprzewodnikowym przełącznikiem zamiast iskiernika.⁴

Z magazynowaniem energii wiąże się ważne rozróżnienie między mocą szczytową a średnią. Pojedynczy impuls może mieć ogromną moc chwilową (kilowolty razy dziesiątki amperów to dziesiątki czy setki kilowatów), ale jeśli trwa nanosekundy i powtarza się rzadko, średnia moc jest niewielka i układ się nie grzeje. Gdy jednak podniesiemy częstotliwość powtarzania, średnia moc — a z nią ciepło i wymagania wobec zasilacza ładującego kondensatory — rośnie liniowo. Dlatego karty katalogowe pulserów podają osobno maksymalne napięcie, maksymalny prąd impulsu, maksymalną częstotliwość powtarzania i maksymalną moc średnią, a granicą bywa raz jedno, raz drugie. Projektant musi sprawdzić wszystkie cztery, bo przekroczenie któregokolwiek limitu kończy się albo zniekształceniem impulsu (zasilacz nie nadąża doładować kondensatorów), albo przegrzaniem. To kolejna odsłona tej samej zasady czterech parametrów, która przewija się przez cały cykl.⁴

Kompletny łańcuch sterowania z FPGA

Złóżmy to wszystko w jeden obraz. W wersji do własnego stopnia mocy schemat blokowy wygląda następująco:

Eclypse Z7 / FPGA
   |  LVDS / szybkie GPIO
   v
bufor logiczny / translator poziomów
   |
   v
izolator cyfrowy albo izolowany driver bramki
   |
   v
driver bramki dużego prądu  +  lokalne izolowane zasilanie
   |
   v
stopień GaN / SiC / MOSFET tuż przy obciążeniu
   |
   v
obciążenie HV

A gdy używamy gotowego pulsera, łańcuch radykalnie się skraca, bo cała część mocy jest już rozwiązana fabrycznie:

FPGA
  -> bufor triggera (np. 3,3 V -> 5 V TTL / wejście 50 Ω)
  -> wejście TTL/LVDS gotowego pulsera HV
  -> obciążenie

Wybór między tymi wariantami to decyzja inżynierska. Własny stopień mocy daje pełną kontrolę i niższy koszt jednostkowy, ale wymaga wiedzy o driverach, izolacji, layoutie i bezpieczeństwie — i czasu na dopracowanie. Gotowy pulser jest droższy, lecz kupuje się z nim gwarancję parametrów, bezpieczeństwo i oszczędność czasu. Reguła praktyczna: do 100–200 V i nauki — własny stopień GaN sterowany przez szybki bufor i izolator; do 400–650 V — raczej gotowa płytka ewaluacyjna GaN/SiC niż projekt od zera; do kilowoltów i nanosekund — bezwzględnie gotowy pulser, a FPGA tylko jako generator triggerów. Im wyższe napięcie i mniejsze doświadczenie, tym bardziej przemawia za gotowym modułem.¹

Niezależnie od wariantu, rola podziału ról pozostaje ta sama: FPGA jest „mózgiem", który decyduje, kiedy coś ma się stać, a stopień mocy albo pulser jest „mięśniem", który to wykonuje. Mózg pracuje na bezpiecznych, niskich napięciach i może być dowolnie skomplikowany; mięsień operuje energią, ale jego sterowanie sprowadza się do prostego sygnału wyzwalającego. Ta czytelna granica jest nie tylko wygodna projektowo, ale i bezpieczna: pozwala testować logikę bez włączania wysokiego napięcia, wymieniać stopień mocy bez ruszania logiki i — co najważniejsze — utrzymywać izolację dokładnie na tej granicy, chroniąc cenny i delikatny „mózg" przed brutalnym światem mocy. To samo rozdzielenie funkcji widać było w firingsetach broni implozyjnej, gdzie układ logiczny i magazyn energii były starannie oddzielonymi podsystemami.¹

Synchronizacja wielu kanałów

Szczególnie pouczającym i trudnym problemem jest sterowanie nie jednym, lecz wieloma kanałami mocy, które mają zadziałać jednocześnie albo w ściśle określonej kolejności z nanosekundową precyzją. To dokładnie zadanie firingsetu implozyjnego, gdzie wiele detonatorów EBW musiało odpalić z rozrzutem rzędu pojedynczych nanosekund, by zbieżna fala uderzeniowa zachowała symetrię. Współcześnie ten sam problem pojawia się w akceleratorach, układach pomiarowych i pulserach wielokanałowych.

Wyzwań jest tu kilka. Po pierwsze, skew, czyli różnica opóźnień między kanałami. Składają się na nią różnice długości ścieżek (pamiętajmy o ~6 ps/mm w laminacie), rozrzut opóźnień driverów i izolatorów oraz różnice w stopniach mocy. Po drugie, jitter każdego kanału, który dodaje losowy rozrzut do każdego impulsu. Po trzecie, wzajemne zakłócenia: szybkie przełączenie jednego kanału wstrzykuje zaburzenia, które mogą zaburzyć timing sąsiednich. Rozwiązaniem jest tu siła FPGA: wszystkie kanały taktuje wspólny, niskojitterowy zegar, a precyzyjne dostrojenie wykonuje się indywidualnymi liniami opóźniającymi (jak ODELAY), kompensując różnice torów z rozdzielczością pikosekundową. Dopasowuje się też długości ścieżek i dobiera identyczne, dobrane parami drivery oraz stopnie mocy. To znów ta sama lekcja w nowym wcieleniu: tam, gdzie w 1945 roku rozrzut wyrównywano dopasowanymi długościami kabli i jednym wspólnym przełącznikiem iskrowym, dziś robi to cyfrowo konfigurowana logika FPGA z pikosekundową korektą.¹

Historyczny pierwowzór: firingset Fat Mana

Warto zobaczyć, jak blisko tego współczesnego schematu był fireset Fat Mana. Tam również jedno źródło energii i jeden sygnał wyzwalający musiały rozłożyć się na wiele synchronicznych impulsów wysokiego napięcia, odpalających detonatory EBW z rozrzutem rzędu pojedynczych nanosekund. Energię gromadzono w kondensatorach, a uwalniano ją błyskawicznie przez przełącznik iskrowy o znikomej indukcyjności, rozdzielający impuls do wielu kanałów o dopasowanych długościach. To jest dokładnie ta sama architektura, którą dziś opisujemy: precyzyjny wyzwalacz, magazyn energii, bardzo szybki przełącznik i wiele dopasowanych torów wyjściowych.

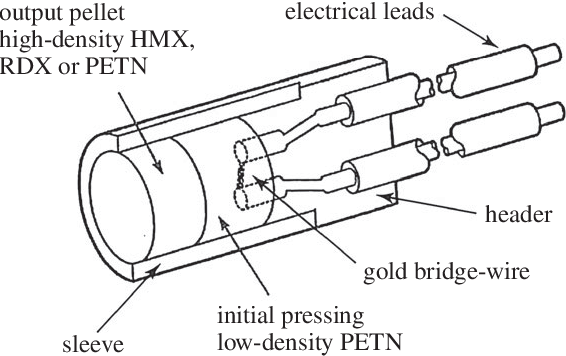

Poniższy schemat detonatora EBW pochodzi z naszego artykułu o detonatorach z odparowującym przewodem i dobrze pokazuje, że „pulser HV plus precyzyjne wyzwalanie" to nie nowy pomysł, lecz dojrzała dziś, katalogowa wersja problemu sprzed osiemdziesięciu lat. Różnica jest jakościowa: tam, gdzie w 1945 roku potrzeba było iskierników, tyratronów i tajnej, dedykowanej elektroniki, dziś wystarczy FPGA, izolowany driver z katalogu i półprzewodnikowy pulser. To samo zadanie fizyczne, rozwiązane dwoma różnymi epokami techniki.¹

Bezpieczeństwo: kilowolty nie wybaczają

Praca z szybko przełączanym wysokim napięciem wymaga dyscypliny, bo błędy bywają śmiertelne. Obowiązkowy jest zasilacz HV z ograniczeniem prądu i energii — tak, by w razie zwarcia układ nie dostarczył energii zdolnej zniszczyć sprzęt lub zranić człowieka. Kondensatory wysokiego napięcia muszą mieć rezystor rozładowujący, bo potrafią utrzymać groźny ładunek długo po wyłączeniu zasilania; nigdy nie wolno zakładać, że „skoro wyłączone, to bezpieczne". Układ powinien mieć obudowę z interlockiem (blokadą odcinającą napięcie po otwarciu) oraz duże odstępy izolacyjne — powierzchniowe (creepage) i powietrzne (clearance) — dobrane do napięcia. Montaż na płytce stykowej jest przy HV absolutnie wykluczony.

Do tego dochodzą zasady pracy. Podczas testów trzyma się jedną rękę z dala od układu (by ewentualny prąd nie przepłynął przez klatkę piersiową), nie pracuje się samemu przy groźnych napięciach i traktuje każdy kondensator jako naładowany, dopóki się go świadomie nie rozładuje. Te reguły nie są przesadą — przy energiach gromadzonych w kondensatorach pulsera nawet pojedynczy błąd bywa nieodwracalny. Warto pamiętać, że ta sama kultura bezpieczeństwa narodziła się w laboratoriach ery atomowej, gdzie praca z wysokim napięciem i energią impulsową była codziennością, a tragiczne wypadki boleśnie uczyły pokory wobec energii, której nie widać.¹

W praktyce warsztatowej przekłada się to na konkretne nawyki i wyposażenie. Standardowym narzędziem jest drążek rozładowczy (grounding stick) — izolowany pręt z rezystorem i przewodem do masy, którym świadomie rozładowuje się kondensatory przed dotknięciem układu, nawet jeśli ma on rezystor rozładowujący. Stanowisko projektuje się tak, by w stanie pod napięciem nie dało się dotknąć elementów (osłony, interlocki), a zasilacz HV ustawia się z możliwie najniższym limitem prądu wystarczającym do zadania. Pomaga oznaczanie stref wysokiego napięcia, trzymanie z dala metalowej biżuterii i praca przy świadku. Te zasady mogą wydawać się przesadne przy „tylko kilkuset woltach", ale to właśnie energia zgromadzona w kondensatorach, a nie samo napięcie, bywa zabójcza — i dlatego traktuje się ją z taką samą powagą jak w profesjonalnych laboratoriach impulsowych.¹

Pomiar: jak nie skłamać sobie wyniku i nie zrobić zwarcia

Pomiar szybkich impulsów wysokiego napięcia to osobna sztuka, w której łatwo popełnić groźny błąd. Najczęstszy i najniebezpieczniejszy polega na podłączeniu masy oscyloskopu do punktu, który nie jest masą układu. W typowym oscyloskopie masa sondy jest połączona z przewodem ochronnym (uziemieniem), więc dotknięcie nią węzła pod wysokim potencjałem oznacza zwarcie tego potencjału do ziemi — z efektowną i niebezpieczną iskrą oraz zniszczeniem sprzętu. Dlatego wysokiego napięcia nie mierzy się zwykłą sondą, lecz sondą różnicową wysokiego napięcia, która mierzy różnicę między dwoma punktami bez odnoszenia jej do uziemienia, albo właściwie zaprojektowanym torem 50 Ω z odpowiednim tłumikiem.

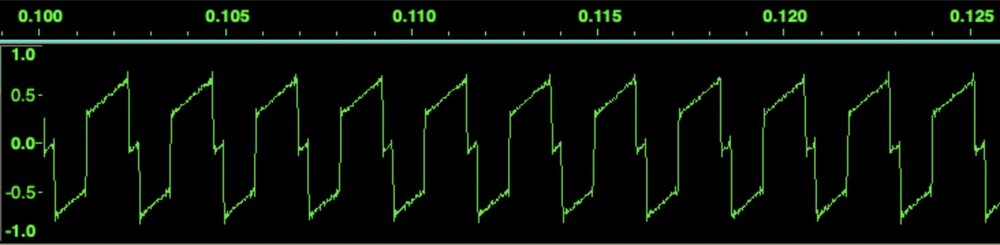

Drugą pułapką jest pasmo. Jak wyjaśniono w pierwszym artykule cyklu, aby wiernie zobaczyć zbocze, oscyloskop i sonda muszą mieć pasmo dobrane do czasu narastania, zgodnie z regułą BW ≈ 0,35 / t_r. Dla impulsów nanosekundowych to pasmo rzędu kilku GHz, a sonda różnicowa HV musi mu dorównywać — co jest trudne i kosztowne, bo godzenie wysokiego napięcia z szerokim pasmem jest sprzecznością konstrukcyjną. Trzecia sprawa to indukcyjność połączeń pomiarowych i pętle masy, które przy ogromnym dV/dt potrafią dorzucić do obrazu dzwonienie nieistniejące w rzeczywistości. Dlatego pomiar projektuje się równie starannie jak sam układ — inaczej ryzykujemy, że będziemy „poprawiać" artefakty pomiarowe zamiast realnych problemów.¹

Osobnym wyzwaniem jest pomiar samego prądu impulsu, który przy szybkich pulserach bywa równie ważny jak napięcie. Zwykły rezystor pomiarowy (current viewing resistor) wnosi własną indukcyjność, która przy di/dt rzędu amperów na nanosekundę fałszuje wynik, więc stosuje się specjalne rezystory koncentryczne o znikomej indukcyjności. Alternatywą jest cewka Rogowskiego — bezstykowy czujnik obejmujący przewód, mierzący di/dt i całkujący go do przebiegu prądu, idealny do szybkich impulsów, bo nie przerywa toru mocy. Dobór metody zależy od tego, jak szybki i jak duży jest mierzony prąd. Wniosek jest ten sam co dla napięcia: w szybkiej elektronice mocy przyrząd i sposób jego podłączenia są częścią eksperymentu, a nie neutralnym „okiem" patrzącym z zewnątrz.¹

Trzy architektury referencyjne

Dla uporządkowania warto zebrać typowe rozwiązania w trzy warianty, dobierane według napięcia. Wariant A, do 100–200 V, bardzo szybko: FPGA generuje timing, wyjście LVDS lub szybkie GPIO idzie przez bufor/translator do szybkiego drivera GaN, a mały tranzystor GaN przełącza obciążenie umieszczone tuż przy nim, z bardzo małą pętlą prądową i złączami coax 50 Ω. To architektura do nauki i do impulsów nanosekundowych przy małych energiach. Wariant B, 400–650 V: FPGA generuje impulsy z czasem martwym, sygnał idzie przez izolowany driver bramki, a stopniem mocy jest gotowa płytka ewaluacyjna GaN albo SiC w półmostku, z izolowanym zasilaniem drivera i magistralą HV z ograniczeniem energii; pomiar sondą różnicową HV. Tu nie zaczyna się od własnej płytki, tylko od eval boarda.

Wariant C, 1–10 kV: FPGA generuje wyłącznie trigger, a całą moc bierze na siebie gotowy pulser HV (Behlke, DEI lub podobny), z odpowiednimi złączami HV, rezystorami rozładowującymi, interlockiem i obudową. Pierwszego prototypu w tym zakresie nie buduje się samodzielnie z dyskretnych elementów, chyba że ma się doświadczenie w impulsowej technice wysokich napięć. Te trzy warianty pokrywają większość realnych potrzeb i pokazują tę samą zasadę w trzech skalach: im wyższe napięcie, tym więcej pracy przejmuje gotowy, przebadany moduł, a FPGA pozostaje przy tym, co potrafi najlepiej — precyzyjnym wyznaczaniu chwil.¹

Warto też spojrzeć na te warianty od strony kosztu i czasu, bo to często przesądza o wyborze. Wariant A jest najtańszy w częściach (tani układ GaN, driver, kilka elementów), ale najdroższy w czasie i wiedzy — wymaga zaprojektowania płytki, walki z pasożytami i pomiaru. Wariant B przesuwa koszt na gotową płytkę ewaluacyjną (kilkaset złotych), oszczędzając najtrudniejszą część projektu mocy. Wariant C jest najdroższy w częściach (profesjonalny pulser to wydatek rzędu tysięcy złotych), ale najtańszy w ryzyku i czasie — kupuje się gotowy, bezpieczny, przebadany blok. Dla zespołu badawczego, któremu zależy na wyniku naukowym, a nie na samym budowaniu elektroniki, wariant C bywa najrozsądniejszy mimo wysokiej ceny. Dla studenta uczącego się elektroniki mocy najwięcej uczy wariant A. Ta sama zasada „kup gotowe albo zbuduj sam" przewija się przez cały cykl — i zawsze sprowadza się do uczciwej oceny, co jest naszym prawdziwym celem.¹

Typowe błędy i lista kontrolna

Na koniec praktycznej części warto zebrać najczęstsze błędy, bo uczą one szybciej niż sukcesy. Pierwszy to sterowanie bramką mocnego tranzystora wprost z pinu logiki — brak prądu i brak izolacji, efekt: nie działa albo się pali. Drugi to lekceważenie indukcyjności pętli mocy i bramki — efekt: przepięcia, dzwonienie, samozałączenia. Trzeci to dobór drivera niedopasowanego do technologii (np. driver IGBT do GaN) — efekt: złe napięcia bramki i uszkodzenie. Czwarty to brak lub zła izolacja przy szybkim dV/dt — efekt: zaburzenia wracające do logiki, sporadyczne błędy, uszkodzenia. Piąty to montaż HV na płytce stykowej — efekt: przebicia i realne zagrożenie. Szósty to pomiar zwykłą sondą z masą na uziemieniu — efekt: zwarcie potencjału HV do ziemi. Siódmy to zapomnienie o rozładowaniu kondensatorów — efekt: porażenie długo po wyłączeniu.

Z tych błędów wynika prosta lista kontrolna przed pierwszym uruchomieniem. Czy między logiką a mocą jest bufor o wystarczającym prądzie? Czy jest izolacja o odpowiednim CMTI? Czy napięcia bramki pasują do technologii tranzystora? Czy pętle mocy i bramki są krótkie, a zasilanie drivera odsprzężone? Czy zasilacz HV ma ograniczenie prądu i energii? Czy kondensatory mają rezystor rozładowujący, a stanowisko interlock? Czy pomiar wykonujemy sondą różnicową o odpowiednim paśmie? Przejście tej listy punkt po punkcie eliminuje większość katastrof, które spotykają osoby wchodzące w szybką elektronikę mocy — i jest znacznie tańsze niż nauka na spalonych układach.¹

Podsumowanie cyklu

Domykając cały cykl: od Arduino, przez FPGA i moduły rozwojowe, tranzystory GaN i SiC, aż po gotowe pulsery HV i izolowane drivery — wszystkie elementy potrzebne do precyzyjnego, nanosekundowego sterowania wysokimi napięciami są dziś dostępne w normalnej sprzedaży. To, co kiedyś było sercem tajnego programu zbrojeniowego i wymagało lat pracy najlepszych laboratoriów, stało się materiałem na ćwiczenia laboratoryjne i przedmiot katalogowy.

Najważniejsze pytanie projektowe nie brzmi już „czy się da", lecz: jakie napięcie, jaka pojemność obciążenia, jaki czas zbocza i jaka częstotliwość powtarzania — bo to te cztery parametry, powtarzane jak refren przez cały cykl, decydują o doborze całego łańcucha, od źródła sygnału po stopień mocy. Zrozumienie tej zależności jest ważniejsze niż znajomość pojedynczego układu, bo to ono pozwala świadomie wybrać właściwe narzędzie zamiast sięgać po najmodniejsze. A świadomość historycznego kontekstu — że ta sama precyzja, która napędzała implozję Fat Mana, napędza dziś LIDAR, medycynę i naukę — przypomina, jak głęboko technika podwójnego zastosowania przeniknęła do codziennej inżynierii.¹

Na koniec warto podkreślić, co z tego wszystkiego wynika dla kogoś, kto chce się tym zająć. Wejście w szybką elektronikę nanosekundową, także wysokonapięciową, nie wymaga już dostępu do tajnych laboratoriów ani astronomicznych budżetów — wymaga wiedzy, dyscypliny i ostrożności. Sprzęt jest dostępny w sklepach, dokumentacja jest jawna, a fizyka jest ta sama dla wszystkich. To, co odróżnia udany projekt od spalonego układu, to zrozumienie zależności opisanych w tym cyklu: dlaczego nanosekunda to gigaherc, dlaczego tor sygnałowy bywa ważniejszy niż układ, dlaczego między logiką a mocą musi stać izolowany driver, i dlaczego przy kilowoltach pokora wobec energii jest warunkiem przeżycia. Kto to rozumie, ten może dziś, przy biurku, odtworzyć i twórczo rozwinąć precyzję, która kiedyś była szczytem możliwości całych państw — i skierować ją ku nauce, medycynie czy przemysłowi.¹

Ćwiczenia praktyczne

Pierwsze ćwiczenie dotyczy doboru ogniwa izolacji. Dla stopnia SiC 1200 V przełączanego z dV/dt = 50 V/ns należy:

1. przeliczyć dV/dt na kV/µs i porównać z CMTI typowego drivera (100 kV/µs),
2. ocenić, czy margines jest wystarczający,
3. dobrać napięcia zasilania bramki właściwe dla SiC,
4. wyjaśnić, dlaczego driver IGBT niekoniecznie nada się do SiC,
5. wskazać, które parametry karty katalogowej są tu rozstrzygające.

Celem jest pokazanie, że izolacja to nie formalność, lecz parametr dobierany liczbowo.

Drugie ćwiczenie zestawia rozwiązanie „własne" z „gotowym". Dla zadania „powtarzalny impuls 1 kV, 20 ns, jitter mały" należy:

1. naszkicować łańcuch z własnym stopniem mocy (bufor → izolator → driver → tranzystor),
2. naszkicować łańcuch z gotowym pulserem HV sterowanym triggerem z FPGA,
3. porównać ryzyko, czas wykonania i bezpieczeństwo obu wariantów,
4. wskazać, kiedy gotowy pulser (Behlke/DEI) jest po prostu rozsądniejszy,
5. wymienić obowiązkowe zabezpieczenia (ograniczenie energii, rozładowanie, interlock).

To ćwiczenie ma uczyć, że przy kilowoltach „zbuduj sam" rzadko jest najlepszą pierwszą decyzją.

Trzecie ćwiczenie dotyczy pomiaru. Należy:

1. wyjaśnić, dlaczego nie wolno podłączać masy zwykłej sondy do węzła pod wysokim potencjałem,
2. opisać, czym różni się sonda różnicowa HV od zwykłej sondy,
3. dla impulsu o czasie narastania 2 ns policzyć wymagane pasmo toru pomiarowego,
4. ocenić, czy typowa sonda HV (często o paśmie dziesiątek–setek MHz) wystarczy,
5. wymienić źródła artefaktów pomiarowych przy dużym dV/dt.

To ćwiczenie pokazuje, że bezpieczny i wierny pomiar bywa trudniejszy niż samo wytworzenie impulsu.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Ten artykuł domyka cykl rozpoczęty sterowaniem sygnałami od Arduino do szybkich mikrokontrolerów i kontynuowany w tekstach o FPGA i modułach rozwojowych oraz o szybkim przełączaniu wysokich napięć (MOSFET, GaN, SiC). Historyczny pierwowzór całego problemu opisują Spark Gap Switch i X-Unit oraz detonatory z odparowującym przewodem (EBW).
