Hanford Site i produkcja plutonu

Streszczenie

Hanford Engineer Works był przemysłowym sercem plutonowej gałęzi Projektu Manhattan. To tam zbudowano wielkie reaktory grafitowo-uranowe i zakłady chemiczne, które miały przekształcić eksperymentalny sukces Chicago Pile-1 w masową produkcję plutonu-239. Bez Hanford nie byłoby ani materiału do testu Trinity, ani rdzenia dla Fat Mana.^1,2

Znaczenie Hanford polegało nie tylko na samym reaktorze B, lecz na całym ciągu technologicznym: niskowypaleniowym napromienianiu uranu, szybkim chłodzeniu i rozładowaniu paliwa, zdalnej separacji chemicznej oraz kontroli składu izotopowego tak, aby ograniczyć udział plutonu-240. Był to więc pierwszy pełnoskalowy przemysłowy system produkcji materiału do broni jądrowej.^1,3

Rozszerzenie tematu

Po sukcesie CP-1 wiadomo już było, że reaktor grafitowo-uranowy jest fizycznie wykonalny. To nie wystarczało jednak do produkcji bomb. Potrzebny był układ zdolny nie tylko osiągnąć krytyczność, ale pracować na dużej mocy, napromieniać ogromne ilości uranu i wytwarzać z uranu-238 użyteczne ilości plutonu-239. Tę właśnie rolę powierzono kompleksowi Hanford nad rzeką Columbia.^1,2

Wybór miejsca nie był przypadkowy. Reaktory produkcyjne wymagały ogromnych ilości wody chłodzącej, dużej przestrzeni, zaplecza energetycznego i izolacji bezpieczeństwa. Hanford spełniał te warunki, a przy tym dawał możliwość budowy całego kompleksu praktycznie od zera. Skala projektu była ogromna: nie chodziło o jedno laboratorium, lecz o cały przemysłowy krajobraz reaktorów, zakładów separacyjnych, magazynów i infrastruktury pomocniczej.^1,4

Centralnym elementem był B Reactor, pierwszy pełnoskalowy reaktor produkcyjny. Był to wielki blok grafitu, przez który przechodziły liczne kanały paliwowe chłodzone wodą. W tych kanałach umieszczano uran metaliczny. Neutrony termiczne wytwarzane i moderowane w grafitowym stosie powodowały nie tylko rozszczepienia, ale także wychwyt w U-238, który przez U-239 i Np-239 prowadził do powstania Pu-239.^1,2

To jednak dopiero początek historii. Pluton nie pojawiał się jako czysta próbka gotowa do użycia, lecz jako śladowy składnik w silnie radioaktywnym, świeżo napromienionym paliwie. Trzeba było więc najpierw wyjąć paliwo z reaktora, odczekać odpowiedni czas, a potem przeprowadzić separację chemiczną w warunkach ogromnego tła promieniotwórczego. Właśnie dlatego obok reaktorów powstały słynne canyons, czyli ogromne zakłady separacyjne z operacjami prowadzonymi zdalnie za grubymi osłonami.^1,3

Tutaj pojawia się zasadnicza różnica między laboratoryjnym a wojskowym plutonem. Nie wystarczyło „wyprodukować pluton”. Trzeba było zrobić to w takim cyklu napromieniania, aby udział Pu-240 pozostał możliwie niski. Im dłużej uran przebywa w reaktorze, tym więcej już powstałego Pu-239 wychwytuje kolejne neutrony i przechodzi do Pu-240. A to z kolei oznacza większe tło spontanicznych neutronów i rosnące ryzyko predetonacji w bombie implozyjnej.^2,3

Z tego powodu Hanford pracował przy stosunkowo niskim wypaleniu paliwa. Z punktu widzenia energetyki byłoby to nieekonomiczne, ale z punktu widzenia programu zbrojeniowego miało pełny sens. Liczyła się nie maksymalna ilość energii wyciągniętej z paliwa, lecz możliwie czysty pluton o składzie nadającym się do szybkiej implozji. To jeden z najlepszych przykładów na to, jak potrzeby broni jądrowej różnią się od logiki reaktora energetycznego.^2,3

Źródła podkreślają też, że Hanford był miejscem, gdzie po raz pierwszy na wielką skalę spotkały się trzy różne światy: fizyka reaktorowa, chemia radiacyjna i inżynieria zdalnej obsługi. Wysokie promieniowanie produktów rozszczepienia wymuszało stosowanie bardzo grubych osłon, manipulacji zdalnej i specjalnych procedur technologicznych. To właśnie w takich warunkach narodziły się praktyki, które później rozwinęły się w gorące komory i całą dziedzinę radiochemii technicznej.^3,4

Znaczenie Hanford dla samej broni było bezpośrednie. Materiał do Trinity i Fat Mana pochodził właśnie z tej linii produkcyjnej, a później przechodził przez logistykę końcowego montażu na Tinian. Gdy w Los Alamos okazało się, że pluton reaktorowy zawiera zbyt dużo spontanicznych neutronów, by użyć metody działowej, nie unieważniło to Hanford; przeciwnie, uczyniło jego pracę jeszcze bardziej krytyczną. Teraz trzeba było nie tylko produkować pluton, ale robić to w takim reżimie, by nadawał się do nowo wymuszonej implozji.^1,2

Warto też pamiętać, że Hanford był przedsięwzięciem skrajnie czasochłonnym i kosztownym organizacyjnie. To nie był dodatek do programu, ale jedna z największych inwestycji całej wojny. Dlatego Hanford dobrze pokazuje, czym naprawdę był Projekt Manhattan: nie tylko zbiorem genialnych fizyków, lecz ogromnym systemem przemysłowym zdolnym przerobić teorię neutronów na kilogramy materiału rozszczepialnego.^1,4

Jeśli spojrzeć szerzej, Hanford stał się też wzorcem dla późniejszych państwowych kompleksów plutonowych. W rosyjskiej linii rozwojowej podobną funkcję w innym kontekście pełniły później Mayak i zakłady przerobu RT-1: połączenie reaktorów, chemicznej separacji, gospodarki odpadami i centralizacji materiału. To porównanie jest użyteczne, bo pokazuje, że sama produkcja plutonu nigdy nie kończy się na reaktorze. Zawsze wymaga ona całego zaplecza radiochemicznego i infrastruktury zdalnej obsługi, a właśnie to odróżnia pojedynczy sukces fizyczny od trwałej zdolności przemysłowej.⁵

Najkrótsze podsumowanie wygląda więc tak: Hanford był miejscem, gdzie fizyka reaktora została podporządkowana wymaganiom broni. Reaktory produkowały pluton, chemicy wyciągali go ze zużytego paliwa, a cały cykl prowadzono tak, by utrzymać niski udział Pu-240. Bez tego zaplecza plutonowa gałąź programu atomowego nie mogłaby przejść od eksperymentu do rzeczywistej broni.^1,2,3

Wybór miejsca i budowa — dlaczego właśnie semi-pustynia w stanie Waszyngton

Decyzja o lokalizacji Hanford Engineer Works w górnym biegu rzeki Columbia w stanie Waszyngton była wynikiem szczegółowej analizy przeprowadzonej w 1942 roku przez inżynierów DuPont i wojskowego personelu Manhattan Engineer District.

Wymagania dla lokalizacji zakładów plutonowych były bardzo specyficzne:

1. Ogromna ilość wody chłodzącej: reaktory produkcyjne wymagają wody do odprowadzenia ciepła. Przy mocy 250 MW na reaktor potrzeba milionów litrów na dobę. Rzeka Columbia, jedna z największych w USA (przepływ ok. 5 400 m³/s), była doskonała.
2. Izolacja: strefa co najmniej 10-20 mil od większych skupisk ludzkich, by zminimalizować skutki ewentualnej katastrofy. Rzadko zaludniona wysuszka pustynna stanu Waszyngton spełniała ten warunek.
3. Infrastruktura energetyczna: duże zapotrzebowanie na prąd (pompy, oświetlenie, separacja chemiczna). W pobliżu znajdowały się wielkie elektrownie wodne na Kolumbii — Grand Coulee Dam (6 700 MW w pełnym wyposażeniu).
4. Stabilność sejsmiczna: budynki reaktorów i zakłady chemiczne wymagały stabilnego podłoża. Geologia Hanford — osady alluwialnych glebowych i bazaltu — była akceptowalna.

Wcześniej w tym miejscu (okolice White Bluffs i Hanford) istniały miasteczka rolnicze z jabłoniami i winnicami. W marcu 1943 roku rząd USA poinformował ok. 1 500 rodzin o obowiązku opuszczenia terenu w ciągu kilku tygodni, z symboliczną rekompensatą. Rolnicy protestowali — bezskutecznie. Teren stał się federalną własnością wojskową.

Budowa trwała od wiosny 1943 do lata 1944. Firmą projektującą i budującą był DuPont de Nemours — jeden z największych chemicznych konglomeratów w USA, z dużym doświadczeniem w materiałach niebezpiecznych. DuPont zaangażował się wyjątkowo, przejmując odpowiedzialność za całość — reaktory, separację chemiczną, składowanie odpadów i logistykę materiałów. W szczytowym momencie pracowało w Hanford ok. 45 000 robotników i inżynierów.

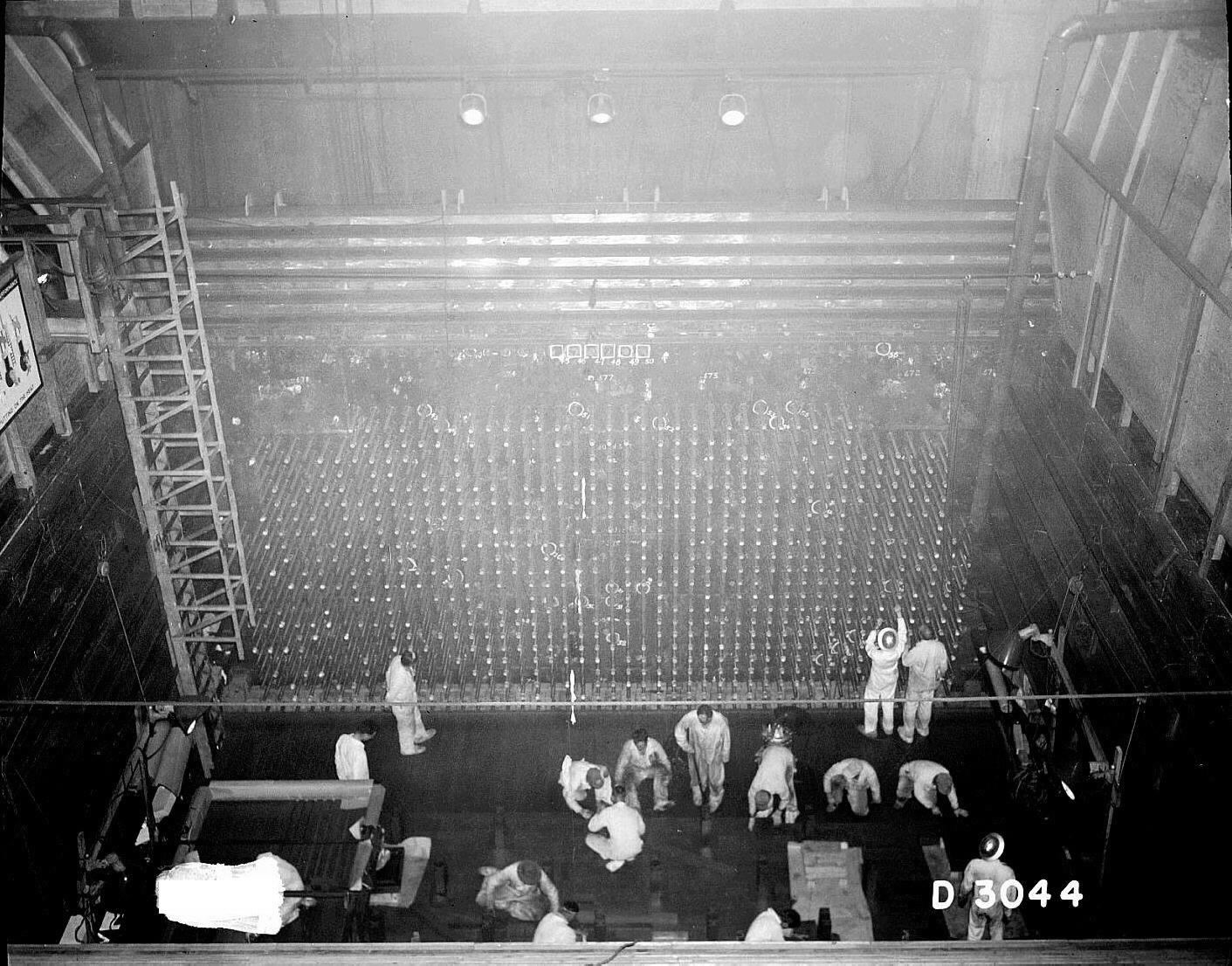

B Reactor — pierwsza pełnoskalowa maszyna plutonowa

B Reactor (105-B Building) był największą i najbardziej skomplikowaną maszyną, jaką kiedykolwiek wybudowano do 1944 roku. Ukończony we wrześniu 1944, uruchomiony 26 września 1944 roku — stał się pierwszym pełnoskalowym reaktorem produkcyjnym w historii.

Wymiary: ~36 m długości, ~9 m przekroju (kwadratu). Rdzeń reaktora składał się z ~2 004 kanałów paliwowych (fuel tubes) ułożonych w regularnej siatce wewnątrz grafitowego bloku. Każdy kanał mieścił ~8 cylindrycznych prętów uranu metalicznego o łącznej wadze kilkudziesięciu kilogramów. Całkowita masa grafitu w rdzeniu: ok. 1 200 ton. Całkowita masa uranu: ok. 200 ton.

Chłodzenie: każdy kanał paliwowy chłodzony był wodą pompowaną bezpośrednio z rzeki Columbia, podgrzaną przez ciepło z reaktora, a następnie spuszczaną z powrotem do rzeki. Brak pętli chłodzącej drugiego obiegu — woda po przejściu przez kanały paliwowe trafiała bezpośrednio do rzeki z pewnym opóźnieniem (retencyjne stawy). Był to design prosty, ale miał skutki ekologiczne.

Pręty kontrolne: B Reactor był wyposażony w ~65 prętów kadmowo-aluminiowych. Sterowanie reaktorem odbywało się przez mechaniczne wysuwanie i wsuwanie prętów przez siłowniki elektryczne sterowane z panelu kontrolnego.

Moc: nominalna ~250 MW(t) cieplnych. Porównanie: CP-1 Fermiego pracował przy 200 W — B Reactor był milion razy mocniejszy.

Pierwszego dnia uruchomienia, 26 września 1944, reaktor osiągnął krytyczność — a potem nagle zgasł. Przyczyna była zaskakująca: ksenon-135 (Xe-135) — produkt rozszczepienia o ekstremalnie wysokim przekroju czynnym na absorpcję neutronów termicznych (2,65 × 10⁶ barnów!) — zaczął narastać we wnętrzu i „zatruwał" reaktor, obniżając k_eff poniżej jedności. Ksenon-135 jest wytwarzany z cezu-135 (produkt rozszczepienia) i z jodu-135 przez rozpad beta. Trwa to ok. 9-12 godzin od rozruchu reaktora. Efekt: reaktor zatrzymał się sam.

Fizyk John Wheeler (współpracownik Fermiego) wcześniej przewidywał problem ksenonowy teoretycznie. DuPont przezornie zaprojektował B Reactor z 200 kanałami zapasowymi ponad minimum (początkowo uważanymi za niepotrzebne). Gdy ksenon zatruł reaktor, załadowanie paliwa do kanałów zapasowych zwiększyło reaktywność wystarczająco, by przezwyciężyć zatrucie. Problem rozwiązano bez przebudowy reaktora.

D Reactor i F Reactor — rozbudowa mocy produkcyjnej

Sukces B Reactor spowodował szybkie uruchamianie kolejnych. D Reactor uruchomiono 17 grudnia 1944, a F Reactor — 25 lutego 1945. Każdy o podobnej mocy ~250 MW. Razem trzy reaktory tworzyły pierwszą na świecie flotę produktywnych reaktorów plutonowych.

Łączna produkcja trzech reaktorów: ok. ~6-9 kg plutonu miesięcznie (początkowo mniej, stopniowo rosnąca). Do 16 lipca 1945 roku — daty testu Trinity — wyprodukowano ok. 6,2 kg plutonu przeznaczonego dla testu (masa gadgetu Trinity). Do 9 sierpnia 1945 (Nagasaki) — kolejne ~6,2 kg dla rdzenia Fat Mana.

Każdy rdzeń uranu wypełniający kanały paliwowe przebywał w reaktorze tylko kilka tygodni ("low burnup" — niskie wypalenie). Potem był wyciągany przez system hydrauliczny za pomocą wód chłodzących i wysyłany do zakładów chemicznych do przerobu.

Zakłady chemiczne — T-Plant i B-Plant

Produkcja plutonu to nie tylko reaktor. To co równie ważne — cały ciąg oddzielenia plutonu od uranu i produktów rozszczepienia. W Hanford zbudowano dwa wielkie zakłady separacyjne, called canyons ze względu na kształt — długie, masywne betonowe budynki podobne do przełomów skalnych.

T-Plant (lub 221-T Building) — pierwszy canyon separacyjny, uruchomiony Oktober 1944. Długość: ~800 m, szerokość: ~20 m, grubość ścian i dachu: ~1,5-2 m betonu (ochrona radiologiczna). W środku kilkadziesiąt zbiorników procesowych z procesu BISMUTH PHOSPHATE — pierwszej chemicznej metody separacji plutonu.

Metoda fosforanowo-bizmutowa (bismuth phosphate process): wypalone paliwo uranowe (bardzo radioaktywne) było rozpuszczane w kwasie azotowym (HNO₃), a następnie poddawane cyklom wytrąceń z fosforanem bizmutu (BiPO₄). Pluton selektywnie wytrącał się z fosforanem w określonych stanach utlenienia (Pu(III) wytrąca się wraz z BiPO₄, U(VI) nie). Cykl powtarzany kilkakrotnie zwiększał czystość plutonu. Metoda była opracowana przez Glenna Seaborga i jego team w Chicago Met Lab w 1942-1943.

Wyjście produktu z T-Plant: roztwór azotanu plutonowego o stężeniu kilku gramów na litr. Następnie — odparowanie, strącenie, prażenie — aż do proszku PuO₂ lub metalicznego plutonu.

B-Plant: drugi canyon, uruchomiony kwiecień 1945. Umożliwił oddzielenie produktów rozszczepienia od uranu i recykling uranu — T-Plant nie oddzielał efektywnie uranu, który trafiał na składowisko.

Metoda fosforanowo-bizmutowa miała jedną zasadniczą wadę: nie oddzielała efektywnie plutonu od uranu (duże wolumeny uranu szły do odpadów). Rozwiązaniem był PUREX (Plutonium Uranium Reduction Extraction) — opracowany po wojnie, uruchomiony w Hanford w 1956 roku. PUREX jest nadal standardową metodą przerobu paliwa jądrowego w celach cywilnych i wojskowych.

Skała i pracownicy — logistyka ludzka Hanford

Hanford w szczytowym momencie (1944-1945) zatrudniał ok. 45 000 pracowników budowlanych i 15 000 stałego personelu operacyjnego. Była to jedna z największych wojskowych koncentracji siły roboczej w historii USA.

Dla pracowników zbudowano kompleks mieszkalny — Richland (dawna mała farmerska wioska, teraz przemianowana i rozbudowana) i Camp Hanford (tymczasowe baraki dla ok. 45 000 robotników). Bezpieczeństwo informacyjne było surowe: pracownicy nie wiedzieli, czym jest „ten dziwny metal", który produkują w laboratoriach. Oficjalna narracja mówiła o "materiałach wojennych".

Warunki pracy były trudne. Budowa reaktorów odbywała się w ekstremalnych temperaturach (letnie upały do 40°C na pustyni, zimowe mrozy). Wiele stanowisk wymagało pracy nocami. Kwestia bezpieczeństwa radiologicznego: dozymetria była prymitywna; większość pracowników nie rozumiała, czym jest promieniowanie. Pierwsze regularne monitorowanie dawek personalnych dla całego personelu wdrożono w 1944 roku, ale standardy ALARA były jeszcze w powijakach.

Skażenie środowiska — rzeka Columbia i Green Run

Hanford zostawił po sobie jeden z najpoważniejszych problemów środowiskowych w historii USA. Skażenie radiologiczne jest rozległe i częściowo nieredukowane do dziś.

Woda chłodząca z rzeki Columbia: przez 1944-1971 woda ze stref chłodzenia reaktorów była bezpośrednio odprowadzana do Kolumbii z krótkim opóźnieniem. Woda ta była lekko radioaktywna: zawierała Na-24, P-32, Cr-51 i inne izotopy aktywowane neutronowo. Badania wykazują skażenie osadów dna rzeki radioizotopami na obszarze 600 km poniżej Hanford.

Zbiorniki podziemne: separacja chemiczna produkowała ogromne ilości ciekłych odpadów wysokoaktywnych. Gromadzono je w podziemnych zbiornikach stalowych w bunkrach betonowych. Przez dekady część zbiorników zaczęła przeciekać. Szacuje się, że ~67 z 177 zbiorników ma lub miało wycieki. Skażenie gleby i wód gruntowych plutonisem i produktami rozszczepienia ciągnie się na setki hektarów.

Green Run (2-3 grudnia 1949): tajny test, w którym celowo uwolniono do atmosfery paliwo po krótkim schłodzeniu (zamiast standardowych 90+ dni) — żeby wykalibrować apparaturę radarową do wykrywania produktów rozszczepienia w sowieckich próbach. Uwolniono 7 800 kiurów jodu-131 i 3 miliony kiurów kryptonu-85. Mieszkańcy nie byli informowani. Badania z 1986 roku po odtajnieniu dokumentów wywołały oburzenie publiczne.

Hanford po wojnie — zimnowojennym arsenał plutonu

Koniec II Wojny Światowej nie zakończył misji Hanford — wprost przeciwnie, wyścig zbrojeń zimnowojennych sprawił, że produkcja plutonu była kontynuowana i rozbudowywana przez kilkadziesiąt lat.

W 1947-1965 roku wybudowano sześć dodatkowych reaktorów produkcyjnych (H, C, KW, KE, DR, N Reactor), zwiększając moc produkcyjną płutonu kilkakrotnie. N Reactor (1963-1987) był wyjątkowy — posiadał pętlę chłodzącą drugiego obiegu i turbiny, produkując jednocześnie 860 MW(e) energii elektrycznej dla sieci (tzw. "dual-purpose reactor").

Łączna produkcja plutonu w Hanford przez cały okres zimnowojennym (od 1944 do 1988): ok. ~63 ton plutonu, z których większość trafiła do głowic jądrowych arsenału USA.

W 1988 roku wszystkie reaktory Hanford zostały zamknięte. N Reactor — ostatni — wygaszono enero 1988 roku po incydencie w Czarnobylu (1986), gdy porównano bezpieczeństwo reaktorów typu RBMK ze starszym projektem N Reactor (oba chłodzone wodą, z grafitem jako moderatorem — choć architektura była różna).

Sprzątanie Hanford — jeden z największych problemów środowiskowych USA

Po zamknięciu reaktorów w 1988 roku rozpoczął się nietrwający nadal "Hanford Cleanup" — jeden z największych i najdroższych projektów środowiskowych w historii USA.

Stan bieżący (2024):

• ~56 milionów galonów ciekłych odpadów wysokoaktywnych w 177 podziemnych zbiornikach;
• Szacowany koszt pełnego sprzątania: ponad 100 miliardów USD;
• Przewidywany czas zakończenia: ok. 2060-2080;
• Vitrification Plant (VHTL) — zakład do witryfikacji odpadów (zalewanie ciekłego odpad y szkłem borokrzemianowym) — jest w trakcie uruchamiania produkcji od 2023 roku.

Hanford Site stał się symbolem środowiskowej spuścizny wyścigu zbrojeń nuklearnych — i przykładem, że decyzja o budowie plutonowego arsenału w 1942 roku kosztuje USA finansowo i ekologicznie przez pokolenia. Odpady wysokoaktywne z zimnowojennej produkcji plutonu będą groźne radiologicznie przez tysiące lat.

Hanford a historia technologiczna reaktorów

Historyczne znaczenie Hanford wykracza poza sam arsenał nuklearny. Kompleks był laboratoryjnym i przemysłowym inkubatorem dla całej techniki reaktorowej.

Pierwsze rozwiązania inżynierskie: B Reactor i jego następniki wypracowały standardy projektowania reaktorów, które były stosowane przez dekady — geometria kanałów paliwowych, systemy dostarczania paliwa, sterowanie prętami kadmowymi, monitoring neutronowy, systemy awaryjne. Wiele tych rozwiązań można śledzić bezpośrednio do projektowania PWR i BWR w cywilnej energetyce.

Radiochemia i technika gorących komór: zakłady T-Plant i B-Plant były pierwszymi wielkoskalowymi instalacjami radiochemicznymi. Techniki zdalne (manipulatory, teleskopy, telewizja przemysłowa), procedury analizy próbek wysokoaktywnych i projektowania osłon radiologicznych — wszystkie zostały pioniersko wypracowane w Hanford. PUREX, opracowany przez Seaborga i wprowadzony w 1956, jest nadal standardem cywilnego przerobu paliwa jądrowego.

Reaktor N jako pierwowzór "dual-purpose": połączenie produkcji plutonu z produkcją energii elektrycznej — wzorzec dla wielu późniejszych reaktorów, które były w stanie realizować oba cele naraz.

Hanford jest więc nie tylko miejscem, gdzie wyprodukowano materiał do bomb — jest miejscem, gdzie powstały fundamenty nowoczesnej inżynierii nuklearnej.

Fizyka produkcji Pu-239 — szczegółowy opis procesu neuronowego

Mechanizm powstawania plutonu w reaktorze jest stosunkowo prosty konceptualnie, ale bogaty w szczegóły nuklearyczne. Rozumienie go pozwala docenić, dlaczego każdy parametr pracy Hanford miał znaczenie dla jakości produktu.

Podstawowa reakcja:
²³⁸U + n → ²³⁹U → (β⁻, t½=23,5 min) → ²³⁹Np → (β⁻, t½=2,356 d) → ²³⁹Pu

Neutron termiczny pochłonięty przez U-238 tworzy U-239 (intensywny emiter beta i gamma, szybko się rozpadający). U-239 przez dwa rozpad beta przechodzi do Np-239 (neptun-239), a ten do Pu-239 (pluton-239). Czas połowicznego rozpadu Pu-239: 24 110 lat — wystarczająco długi, by stabilizować produkt.

Kłopot zaczyna się, gdy Pu-239 absorbuje kolejny neutron:
²³⁹Pu + n → ²⁴⁰Pu

Pu-240 jest "złym plutonem" z punktu widzenia broń jądrowej: ma bardzo wysokie tempo spontanicznego rozszczepienia (ok. 1×10⁶ rozszczepień na gram na sekundę, w porównaniu z ~0,01 dla Pu-239). To spontaniczne rozszczepienie generuje neutrony, które mogą inicjować reakcję łańcuchową zbyt wcześnie — predetonacja, która niszczy skuteczność wybuchu.

W Hanford sterowano składem izotopowym przez zarządzanie wypaleniem paliwa (burnup): im krócej paliwo jest w reaktorze, tym mniej Pu-240 zdąży się nagromadzić. Optymalne wypalenie dla plutonu broniowego ("weapons-grade Pu") to <2 000 MWD/MTU (megawattodni na tonę uranu), co odpowiada kilku tygodniom w reaktorze B. Dla porównania, cywilne paliwo reaktorowe jest wypalane przez 40 000-60 000 MWD/MTU — i zawiera znacznie więcej Pu-240.

Oto kluczowe wskaźniki dla plutonu broniowego:

• Pu-239: > 93%
• Pu-240: < 7%
• Pu-241: < 0,5%
• Pu-242: ilości śladowe

Hanford produkował pluton o Pu-240 < 0,5% — co było istotnie niższe niż górna granica broniowa 7%. Ta wysoka czystość wynikała z bardzo niskiego wypalenia (szybka rotacja paliwa).

Chłodzenie i rozładunek wypalonego paliwa — logistyka radioaktywna

Po kilku tygodniach napromieniania w reaktorze, paliwo uranowe musiało zostać wyjęte, schłodzone i przetransportowane do zakładów chemicznych. Ten etap był wyzwaniem logistycznym i inżynieryjnym o unikalnej skali.

Hydrauliczne wysuwanie paliwa: paliwo wyjmowane było z kanałów reaktora przez pchnięcie hydrauliczne — świeże paliwo wchodziło z jednej strony reaktora, wypalane wychodziło z drugiej do basenów chłodniczych ("storage basins"). Baseny chłodnicze — wielkie prostokątne zbiorniki wodne — absorbowały ciepło i promieniowanie z nowo wyjętych prętów. Świeże wypalone paliwo emituje intensywne promieniowanie gamma i generuje ciepło z rozpadów produktów rozszczepienia. Bez chłodzenia wodnego paliwo mogłoby się topić.

Czas chłodzenia: Hanford stosował stosunkowo krótkie czasy chłodzenia — 30-90 dni przed przerobem chemicznym. Przy tych czasach I-131 (8 dni połowicznego rozpadu) w dużej mierze już zanikał, ale Ru-106, Cs-137 i inne izotopy o długich półokresach nadal były obecne w dużych ilościach.

Transport do zakładów: schłodzone paliwo przewożone było specjalnymi, ciężko ekranowanymi transporterami na szynach między reaktorami a zakładami separacyjnymi. Odległości na terenie Hanford sięgały kilkunastu kilometrów.

Produkcja metalicznego plutonu — od azotanu do metalu

Produkt T-Plant i B-Plant to roztwór azotanu plutonowego (Pu(NO₃)₄). Do zastosowania w broni potrzebny był metal — zdolny do precyzyjnej obróbki mechanicznej i posiadający znane właściwości gęstości.

Konwersja azotanu do metalu obejmowała:

1. Odparowanie i prażenie: stężenie roztworu → odparowanie wody → termalny rozkład do PuO₂;
2. Redukcja termiczna: PuO₂ + Ca → Pu + CaO (redukcja wapniem w zamkniętym naczyniu; eksotermiczna, wymagana kontrolowana temperatura ~1 200°C);
3. Oddzielenie faz: ciekły metal plutonu (t.t. = 640°C) i żużel CaO separowały się grawitacyjnie;
4. Rafinacja: dalsze oczyszczanie przez elektrorafinację lub ponowne przetapianie;
5. Odlewanie rdzeni: gotowy metal był odlewany w przygotowane formy do kształtu półkul, z kontrolą atmosfery argonowej (pluton ulega utlenieniu na powietrzu).

Cały ten proces odbywał się w gorących komorach rękawicowych za grubymi osłonami ołowianymi/betonowymi. Pracownicy manipulowali materiałem za pomocą mechanicznych rękawic wbudowanych w ściany. Dawki narażenia na promieniowanie alfa (wewnętrzne zagrożenie przy wdychaniu pyłu plutonowego) były monitorowane, choć z dzisiejszej perspektywy procedury ochrony dróg oddechowych były niedostateczne przez pierwsze lata pracy.

Hanford a sowiecka bomba — wywiad i replika

Jeden z ważnych aspektów historii Hanford to rola wywiadowcza. ZSRR śledził z wielką uwagą postępy Projektu Manhattan, korzystając z danych przesyłanych przez agentów (Klaus Fuchs, Ted Hall, David Greenglass). Fuchs przekazał Sowietom kluczowe informacje o chemicznej metodzie separacji plutonu — m.in. metodzie fosforanowo-bizmutowej.

Gdy ZSRR uruchamiał swój pierwszy reaktor produkcyjny A-1 w Chelyabinsk-40 (Mayak) w 1948 roku, wiele szczegółów technicznych odzwierciedlało amerykański projekt Hanford:

• Grafitowy rdzeń chłodzony wodą z rzeki (tu: Techa/Miass);
• Hydrauliczne wysuwanie prętów paliwowych;
• Separacja chemiczna metodą zbliżoną do bismuth phosphate;
• Skupisko zakładów w odosobnionym rejonie (Ural, z dala od dużych miast).

Sowiecka technologia nie była prostą kopią — miała własne cechy (m.in. pionowy rdzeń zamiast poziomego, jak w B Reactor) — ale podobieństwa strukturalne sugerują, że dane wywiadowcze ograniczyły czas potrzebny na projektowanie. Pierwszy sowiecki test atomowy (Joe-1, 29 sierpnia 1949) był urządzeniem implozyjnym zbliżonym do Fat Mana — co sugeruje, że dane o projekcie Fat Mana były w Moskwie.

Bezpieczeństwo pracowników — pierwsze dekady dozymetrii

Pracownicy Hanford byli w pierwszej fazie (1944-1950) narażeni na promieniowanie w sposób, który dziś uznalibyśmy za niedopuszczalny.

Norma "tolerance dose" z tamtego okresu (zanim przyjęto ALARA i nowoczesne limity dawek) wynosiła 0,1 R/dzień (röntgen na dzień) — tj. ok. 36 R/rok. Dla perspektywy: współczesny limit zawodowy to 20 mSv/rok (ok. 2 R). Różnica: 18 razy.

W pierwszych latach wiele prętów paliwowych wyciągano bez pełnej wymiany środowiskowej ochrony. Incydenty skażeń wewnętrznych przez przypadkowe wchłonięcie plutonu były sporadycznie dokumentowane (choć starało się ich nie nagłaśniać).

Jednym z długoterminowych efektów zdrowotnych Hanford — dokumentowanym od lat 1980. przez epidemiologów — jest wzrost zachorowań na raka tarczycy, raka piersi i białaczkę wśród byłych pracowników i mieszkańców Downwinder Communities (społeczności „z dołu wiatru" od Hanford). Procesy sądowe "Hanford Downwinders" trwały latami; ostatni duży wyrok (2005) przyznawał odszkodowania kilkuset osobom.

Te kwestie zdrowotne są przedmiotem kontrowersji: epidemiologia radiacyjna jest trudna, bo małe nadwyżki ryzyka rozmywają się w tle innych przyczyn. Ale zakres ekspozycji i jej charakter nie budzą wątpliwości.

Porównanie z analogicznymi obiektami w innych krajach

Hanford stał się modelem, który inne państwa nuklearne replikowały, modyfikowały lub odkrywały niezależnie.

ZSRR — Mayak (Chelyabinsk-40): Reaktory A, AV-1, AV-2, AV-3 w 1948-1952. Podobna technologia grafitowo-wodna. Jednak środki ostrożności środowiskowe były jeszcze mniejsze niż w Hanford: odpady ciekłe zrzucano bezpośrednio do rzeki Techa przez kilka lat (ok. 76 milionów kubików), co spowodowało skażenie rzeki i całego systemu wodnego na setki kilometrów. Katastrofa Kyshtym (29 września 1957): eksplozja zbiornika z suchymi odpadami wysokoaktywnymi, uwalniając ok. 70-80 PBq aktywności. Ewakuacja ~10 000 ludzi. Wydarzenie odpowiada poziomowi 6 INES (jeden stopień niżej niż Czernobyl).

Wielka Brytania — Windscale: reaktory Windscale 1 i 2 uruchomione 1950-1951 w Cumbrii (Anglia). Grafitowe, chłodzone powietrzem, produkujące pluton dla programu broni Hurricane. Pożar Windscale (10 października 1957) — pożar grafitu w reaktorze 1, uwolnił Ci-131, Cs-137 i inne izotopy nad północną Anglią i Szkocją. Mleko z terenu wylewania skażonej chmury były przez pewien czas skonfiskowane.

Francja — Marcoule: reaktory G1, G2, G3 (1956-1960). Grafitowe, chłodzone gazem (CO₂). Projekt UNATom — niezależna technologia. Pierwszy test atomowy Francji (Gerboise Bleue, 13 lutego 1960) był możliwy dzięki plutonum z Marcoule.

Chiny — zakład 404 / Jiuquan: Chiny otrzymały wsparcie sowieckie dla wczesnego programu jądrowego (1955-1960), w tym reaktory produkcyjne podobne do radzieckich. Pierwszy chiński test (596, 16 października 1964) używał uranu wzbogaconego (ale pluton z Jiuquan trafił do późniejszych bomb).

Każdy z tych programów wytworzył własne problemy ekologiczne. Wspólny mianownik: produkcja plutonu na skalę militarną nieodmiennie generuje silnie radioaktywne odpady w ilościach trudnych do bezpiecznego składowania w długim terminie. Ta spuścizna — miliony ton odpadów wysokoaktywnych w USA, Rosji, Francji, Wielkiej Brytanii — jest jednym z trwałych skutków nuklearnego wyścigu zbrojeń, który będzie wymagać opieki przez tysiąclecia.

Dziedzictwo ekonomiczne — Hanford jako przemysłowe miasto

Wbrew powszechnym skojarzeniom, Hanford był przez dekady nie tylko kompleksem militarnym, ale też centrum ekonomicznym regionu. Richland, Kennewick i Pasco — zwane "Tri-Cities" — rozrosły się wokół Hanford do dziś liczącego ok. 280 000 mieszkańców regionu metropolitalnego.

Pracownicy Hanford przez lata należeli do lepiej zarabiających w regionie. W 1943-1945 baraki robotnicze płaciły kilkakrotnie więcej niż przeciętna pensja cywilna. Po wojnie atrakcyjne zarobki i kontynuacja programu zimnowojennego utrzymały wysokie zatrudnienie. Charakter społeczności: wyjątkowo wykształcony (duże skupienie inżynierów i naukowców), z rozbudowaną infrastrukturą szkół, kościołów i ośrodków rekreacyjnych wybudowanych i subwencjonowanych przez AEC.

Zamknięcie reaktorów w 1988 i przejście do fazy sprzątania (cleanup) nie zniszczyło lokalnej gospodarki — Hanford wygenerował nową branżę: "kontraktorów sprzątania". Firmy takie jak BSRL (Battelle Memorial Institute), CH2M Hill, Fluor Corporation i Bechtel zatrudniają dziesiątki tysięcy pracowników przy dekontaminacji, remediacji i zarządzaniu odpadami. Roczny budżet Hanford Site Operations oscyluje wokół 2,5-3 miliardów USD — i jest głównym źródłem zatrudnienia w regionie.

Infrastruktura pomiaru — jak kontrolowano jakość plutonu

Jednym z kluczowych aspektów operacyjnych Hanford była analityka izotopowa produktu. Każda partia plutonu musiała spełniać wymagania Los Alamos — zarówno pod względem zawartości Pu-239, jak i ilości Pu-240 i innych zanieczyszczeń.

W 1944 roku nie istniały komercyjne spektrometry masowe przystosowane do analizy aktynidów. Hanford i Los Alamos musiały zbudować własne instrumenty — precyzyjne spektrometry masowe zdolne do pomiaru izotopów plutoniu i ich ilościowego stosunku.

Procedura analityczna obejmowała:

1. Pobieranie reprezentatywnych próbek z każdej partii produktu (ok. 0,5-1 g z kilogramowej partii);
2. Rozpuszczanie próbki w kwasie;
3. Przygotowanie targetów jonowych do spektrometrii masowej;
4. Pomiar piku masowego Pu-239, Pu-240, Pu-241 (i ewentualnych zanieczyszczeń np. Am-241 z rozpadu Pu-241);
5. Obliczenie stosunków izotopowych i kwalifikacja partii.

Czas cyklu analizy: ok. 2-3 dni. W tym czasie partia czekała w tymczasowych przechowywalni na wynik. Tylko partie z Pu-240 < 0,5% kwalifikowano do dalszego przerobu na metal bojowy.

Analityczne laboratoria Hanford były w tamtym czasie bardziej zaawansowane niż większość uniwersyteckich laboratoriów analitycznych na świecie w zakresie specjacji aktynidów. Wiedza wypracowana tam trafiła po wojnie do cywilnych laboratoriów i stała się podstawą nowoczesnej spektrometrii izotopowej.

B Reactor jako historyczny zabytek

B Reactor — pierwszy reaktor produkcyjny na świecie — przetrwał i jest dziś zabytkiem historycznym.

Po zamknięciu w 1968 roku B Reactor stał przez dekady w stanie zachowanym, ale niedostępnym publicznie. W 2008 roku został wpisany do National Historic Landmark (USA). Od 2009 roku jest organizowane ograniczone zwiedzanie dla publiczności przez Manhattan Project National Historical Park (otwarty przez Kongres w 2015).

Zwiedzający mogą wejść do grafitowego bloku reaktora, zobaczyć historyczny panel kontrolny, kanały chłodnicze i oryginalny sprzęt. Budynek jest uważany za jeden z nielicznych obiektów, gdzie fizycznie można stać w miejscu, gdzie historia atomowa epoki WWII jest wciąż materialnie obecna — obok Pits na Tinianie i kilku innych miejsc.

B Reactor dzieli z Chicago Pile-1 (którego sam budynek nie istnieje — stadion Stagg Field był rozebrany w 1957) status "fizycznej pamiątki" przełomowej reaktorowej epoki. Jest wyjątkowy, bo przetrwał — i jest dostępny w formie, która pozwala zobaczyć skalę i materię pierwszego przemysłowego reaktora plutonowego na świecie.

Sama wizyta w B Reactor jest doświadczeniem historycznym o dużej wartości edukacyjnej. Turysta może dotknąć grafitowych bloków moderatora, obserwować geometrię kanałów paliwowych i zobaczyć oryginalny panel kontrolny — zegary i przełączniki z 1944 roku, w większości zachowane in situ. Masywność budynku (~70 m długości, grube ściany betonowe, bloki grafitu tworzące ścianę kilkadziesiąt metrów wysoką) daje natychmiastowe wyczucie skali projektu, jakiego żadne tekstowe opisanie nie zastąpi. Jest to jeden z nielicznych przypadków, gdy odwiedziny w historycznym miejscu pozwalają naprawdę zrozumieć skalę przemysłową XIX-wiecznego wynalazku — i zrozumieć, dlaczego potrzeba było 45 000 pracowników, by to wybudować i 15 000 by to obsługiwać. Reaktor był naprawdę wielki, naprawdę złożony i naprawdę niebezpieczny — i te trzy cechy łączone razem nie dają się zastąpić żadnym abstraktem. W tym sensie, podobnie jak stanowiska startowe Cape Canaveral czy lotnisko w Kitty Hawk, B Reactor jest miejscem, gdzie przeszłość i teraźniejszość dotykają się przez betonowe ściany: symbol tego, co ludzkość jest zdolna zbudować, gdy uznaje cel za wystarczająco pilny i wystarczająco finansuje jego realizację — niezależnie od moralnych pytań, które towarzyszą tej decyzji potem.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Wektor plutonu — pokazuje skład izotopowy plutonu, Pu-241 i narastanie Am-241.
• Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu dwóch reżimów pracy reaktora: niskiego i wysokiego wypalenia paliwa. W wariancie podstawowym należy:

1. przyjąć, że dłuższe napromienianie zwiększa całkowitą produkcję plutonu,
2. uwzględnić, że wraz z czasem rośnie też udział Pu-240,
3. porównać korzyść materiałową z pogorszeniem jakości plutonu dla broni,
4. odnieść wynik do ryzyka predetonacji,
5. wyjaśnić, dlaczego Hanford pracował przy niskim wypaleniu mimo pozornie słabszej wydajności energetycznej.

Celem ćwiczenia jest pokazanie, że „więcej plutonu” nie zawsze znaczy „lepszy pluton” z punktu widzenia konstrukcji jądrowej.

Drugie ćwiczenie powinno dotyczyć całego ciągu technologicznego. Należy:

1. rozpisać etapy: reaktor, chłodzenie wypalonego paliwa, separacja chemiczna, oczyszczanie produktu,
2. wskazać, które etapy są ograniczane przez fizykę reaktora, a które przez radiochemię i obsługę zdalną,
3. porównać to z prostszym obrazem „reaktor produkuje pluton”,
4. określić, gdzie w tym cyklu mogą powstawać największe wąskie gardła,
5. wyjaśnić, dlaczego Hanford był projektem przemysłowym, a nie tylko reaktorowym.

To ćwiczenie ma pokazać, że produkcja materiału do broni to nie pojedyncza maszyna, lecz cały wieloetapowy system.

Najlepiej łączyć ten artykuł z uranem-239, neptunem-239, plutonem-239 oraz procesem PUREX. Dopiero razem pokazują one pełną drogę od neutronowego wychwytu w reaktorze do materiału, który da się rzeczywiście wydzielić, oczyścić i skierować do programu zbrojeniowego.
