Międzynarodowy System Monitoringu CTBT: sejsmika, infradźwięki, hydroakustyka i radionuklidy

Streszczenie

Gdy dochodzi do podejrzanego wybuchu, nie istnieje jeden idealny czujnik mówiący od razu: "to był test jądrowy". Podziemny wybuch porusza skorupę ziemską, podwodny sprzęga się z oceanem, atmosferyczny generuje infradźwięki, a dopiero radionuklidy mogą dać chemiczno-jądrowy ślad produktów rozszczepienia.

Międzynarodowy System Monitoringu IMS związany z CTBT jest zbudowany właśnie na tej logice: wiele kanałów, różne czasy odpowiedzi, różne fałszywe alarmy i centralna analiza danych. Artykuł opisuje cztery technologie systemu - sejsmikę, hydroakustykę, infradźwięki i radionuklidy - oraz pokazuje, dlaczego dopiero ich połączenie daje wiarygodną metrologię testów jądrowych.^1,2

Rozszerzenie tematu

Dlaczego jeden sensor nie wystarcza

Eksplozja jądrowa jest zdarzeniem fizycznym, ale jej wykrycie jest problemem metrologicznym. Trzeba odróżnić sygnał od tła, zdarzenie naturalne od sztucznego, wybuch chemiczny od jądrowego, a czasem także rzeczywisty sygnał od artefaktu aparatury. Każdy kanał pomiarowy widzi tylko część problemu.

Sejsmika świetnie nadaje się do zdarzeń podziemnych, ale sama fala sejsmiczna nie niesie etykiety "jądrowa". Hydroakustyka jest bardzo czuła dla oceanu, ale ocean pełen jest źródeł naturalnych i technicznych. Infradźwięki niosą informację o dużych zdarzeniach w atmosferze, lecz generują je także wulkany, meteory, burze, rakiety i duże eksplozje chemiczne. Radionuklidy są najbliżej "podpisu jądrowego", ale mogą dotrzeć późno albo nie dotrzeć wcale, jeśli wybuch był dobrze odizolowany.^3,4,5,6

Dlatego IMS jest systemem wielosensorowym. Nie chodzi o to, żeby każdy kanał potwierdził każde zdarzenie. Chodzi o to, żeby różne kanały ograniczały przestrzeń możliwych interpretacji.

Architektura IMS

CTBTO opisuje IMS jako globalną sieć, która po ukończeniu ma obejmować 321 stacji monitorujących i 16 laboratoriów w 89 państwach. Łącznie daje to 337 obiektów; CTBTO podaje, że około 90% z nich działa i dostarcza dane w czasie zbliżonym do rzeczywistego.¹

Planowana struktura technologiczna jest następująca:

• 50 stacji sejsmicznych podstawowych i 120 pomocniczych,
• 11 stacji hydroakustycznych,
• 60 stacji infradźwiękowych,
• 80 stacji radionuklidowych,
• 16 laboratoriów radionuklidowych wspierających analizę próbek.¹

Liczby są ważne, ale ważniejsza jest funkcja. Trzy pierwsze technologie są falowe: mierzą fale w ziemi, wodzie i atmosferze. Czwarta technologia jest materiałowa: szuka cząstek i gazów radioaktywnych, które mogą pochodzić z reakcji jądrowych.

Międzynarodowe Centrum Danych

Stacje nie są samodzielnymi arbitrami. Dane trafiają do International Data Centre (IDC) w Wiedniu. IDC zbiera, przetwarza i analizuje dane z ponad 300 obiektów IMS, a następnie przekazuje państwom członkowskim zarówno dane surowe, jak i wyniki analiz.⁷

Ten szczegół ma duże znaczenie polityczne i metrologiczne. CTBTO nie zastępuje oceny państw. Organizacja dostarcza dane i produkty analityczne, ale ostateczna ocena charakteru zdarzenia należy do państw członkowskich. To zabezpiecza system przed pozorną automatyzacją decyzji politycznej.

IDC działa warstwowo. Najpierw automatyczne algorytmy wyszukują sygnały w danych falowych. Potem łączą sygnały z różnych stacji w zdarzenia. Następnie analitycy przeglądają wyniki, poprawiają lokalizację i parametry, a osobno analizowane są dane radionuklidowe, które mogą pojawić się po dniach lub tygodniach.⁷

Dane falowe i dane materiałowe

Warto zapamiętać prosty podział:

• dane falowe odpowiadają głównie na pytania "gdzie?", "kiedy?", "jak silne?", "czy wygląda naturalnie czy sztucznie?",
• dane radionuklidowe odpowiadają na pytanie "czy pojawił się materiał charakterystyczny dla reakcji jądrowych?".

CTBTO podkreśla, że sejsmika, hydroakustyka i infradźwięki pomagają lokalizować i klasyfikować zdarzenia, ale nie mogą same niezawodnie wykazać, że eksplozja była jądrowa. Do tego potrzebne są radionuklidy: cząstki lub gazy, zwłaszcza izotopy ksenonu, jeśli zdarzenie uwolniło produkty rozszczepienia do atmosfery.^7,6

To jest klucz do zrozumienia systemu. Szybka informacja zwykle pochodzi z fal. Twardsze potwierdzenie jądrowej natury, jeśli jest dostępne, przychodzi z analizy materiałowej.

Sejsmika

Sejsmika jest podstawowym kanałem dla prób podziemnych. Wybuch pod ziemią generuje fale sprężyste, które rozchodzą się przez skorupę i wnętrze Ziemi. Stacje sejsmiczne rejestrują ruch gruntu, a z czasów przyjścia fal i azymutów można wyznaczać lokalizację zdarzenia.³

Najważniejsze są fale objętościowe i powierzchniowe. Fale P są podłużne i szybsze; fale S są poprzeczne i wolniejsze. Różnica czasów przyjścia pomaga określać odległość od źródła, a kilka stacji pozwala wyznaczyć położenie. Fale powierzchniowe niosą dodatkową informację o głębokości i charakterze zdarzenia.³

IMS używa dwóch sieci sejsmicznych. Stacje podstawowe przesyłają dane stale i w czasie rzeczywistym do IDC. Sieć pomocnicza wykorzystuje często istniejące stacje sejsmiczne, dostosowane do wymagań IMS, i dostarcza dane na żądanie.³

Tablice sejsmiczne i stacje trójskładowe

W sejsmice IMS ważne są dwa typy stacji. Pierwszy to tablice sejsmiczne, czyli wiele czujników rozmieszczonych geometrycznie na większym obszarze. Drugi to stacje trójskładowe, mierzące ruch w trzech osiach.

Tablica sejsmiczna działa jak antena przestrzenna. Porównując sygnały z wielu sejsmometrów, można poprawić stosunek sygnału do szumu, wyznaczyć kierunek nadejścia fali i oszacować jej prędkość. CTBTO podaje, że tablice mogą obejmować od kilku kilometrów średnicy do setek kilometrów kwadratowych w przypadku starszych, rozbudowanych układów.³

Stacja trójskładowa jest prostsza i tańsza, ale zwykle daje większą niepewność kierunku. Nadal jest bardzo wartościowa, bo mierzy składowe pionową i poziome oraz pomaga analizować typy fal.

Co odróżnia wybuch od trzęsienia ziemi

Na poziomie dydaktycznym trzeba unikać jednego zbyt prostego kryterium. Nie wystarczy powiedzieć, że wybuch ma inną magnitudę albo inną głębokość. Analiza obejmuje całe widmo cech: typ fal, stosunek energii fal objętościowych do powierzchniowych, głębokość, mechanizm źródła, powtarzalność lokalizacji i kontekst geologiczny.

Trzęsienie ziemi jest zwykle skutkiem poślizgu na uskoku, a wybuch jest źródłem bardziej zbliżonym do nagłego rozprężenia objętościowego. To daje różnice w promieniowaniu fal, ale realne dane bywają zaszumione, a zdarzenia techniczne, górnicze i naturalne tworzą bogate tło.

Dlatego sejsmika sama w sobie jest znakomita do lokalizacji i klasyfikacji podejrzanego zdarzenia, ale nie jest pełnym dowodem jądrowej natury.

Hydroakustyka

Hydroakustyka mierzy fale dźwiękowe w oceanach. CTBTO wskazuje, że wybuchy podwodne, atmosferyczne blisko powierzchni oceanu albo podziemne w pobliżu wybrzeża mogą generować sygnały wykrywalne przez sieć hydroakustyczną.⁵

Ocean jest szczególnym środowiskiem, bo dźwięk może rozchodzić się na bardzo duże odległości. Szczególne znaczenie ma kanał SOFAR, czyli warstwa, w której prędkość dźwięku ma minimum i fala może być prowadzona na dalekie dystanse. CTBTO podaje typową głębokość tego kanału rzędu 1000 m.⁵

Dlatego zaledwie 11 stacji hydroakustycznych wystarcza do globalnego monitorowania dużych oceanów, z naciskiem na półkulę południową, gdzie dominuje woda.⁵

Hydrofony i stacje T-phase

Stacje hydroakustyczne mogą pracować na dwa sposoby. Hydrofony są podwodnymi mikrofonami, które mierzą zmiany ciśnienia w wodzie. Stacje T-phase wykorzystują sprzężenie fal akustycznych z falami sejsmicznymi na wyspach albo wybrzeżach.

Ten drugi wariant jest ważny praktycznie. Nie zawsze trzeba mieć czujnik w głębi oceanu, aby wykryć sygnał akustyczny z morza. Jeśli fala akustyczna dotrze do stoku wyspy lub kontynentu, może przekształcić się w sygnał sejsmiczny rejestrowany na lądzie.

Hydroakustyka ma też własne tło: trzęsienia podmorskie, wulkany, pękanie lodu, działalność wojskowa, profilowanie sejsmiczne w poszukiwaniach surowców, statki i zjawiska biologiczne. Właśnie dlatego łączy się ją z innymi kanałami.

Infradźwięki

Infradźwięki to fale akustyczne o częstotliwościach poniżej zakresu słyszalnego dla człowieka. CTBTO podaje, że zwykle chodzi o zakres poniżej 20 Hz.⁴ Takie fale mogą rozchodzić się bardzo daleko w atmosferze, bo tłumienie jest niewielkie.

Źródła infradźwięków są liczne: wulkany, meteory, burze, zorze, trzęsienia ziemi, rakiety, samoloty, duże wybuchy chemiczne, prace górnicze i potencjalne wybuchy jądrowe. Atmosferyczna detonacja jądrowa jest więc tylko jednym z możliwych źródeł.

Stacje infradźwiękowe używają mikrobarometrów mierzących bardzo małe zmiany ciśnienia atmosferycznego. IMS planuje 60 stacji tablicowych w 35 państwach, a każda tablica ma kilka elementów pomiarowych, stację meteorologiczną, lokalne przetwarzanie i łączność.⁴

Dlaczego tablica infradźwiękowa potrzebuje ciszy

Największym wrogiem infradźwięków jest tło: wiatr, morze, ruch lotniczy, przemysł i lokalne turbulencje. CTBTO podkreśla, że stacje buduje się z dala od naturalnych i antropogenicznych źródeł hałasu, a idealnym środowiskiem bywa gęsty las chroniący przed wiatrem.⁴

Tablica wielu mikrobarometrów poprawia stosunek sygnału do szumu. Podobnie jak w sejsmice, przestrzenne porównanie sygnałów pozwala określić kierunek nadejścia fali i odróżnić falę spójną od lokalnego szumu.

W praktyce infradźwięki są szczególnie przydatne dla dużych zdarzeń atmosferycznych. Mogą też wspierać analizę płytkich zdarzeń podziemnych, jeśli część energii sprzęga się z atmosferą.

Radionuklidy

Radionuklidy są czwartą technologią IMS i jedyną, która może dostarczyć materiałowego dowodu jądrowej natury zdarzenia. CTBTO nazywa ten kanał "smoking gun", ale zarazem zaznacza, że sama organizacja nie wydaje politycznego werdyktu; dostarcza dane i analizy państwom.⁶

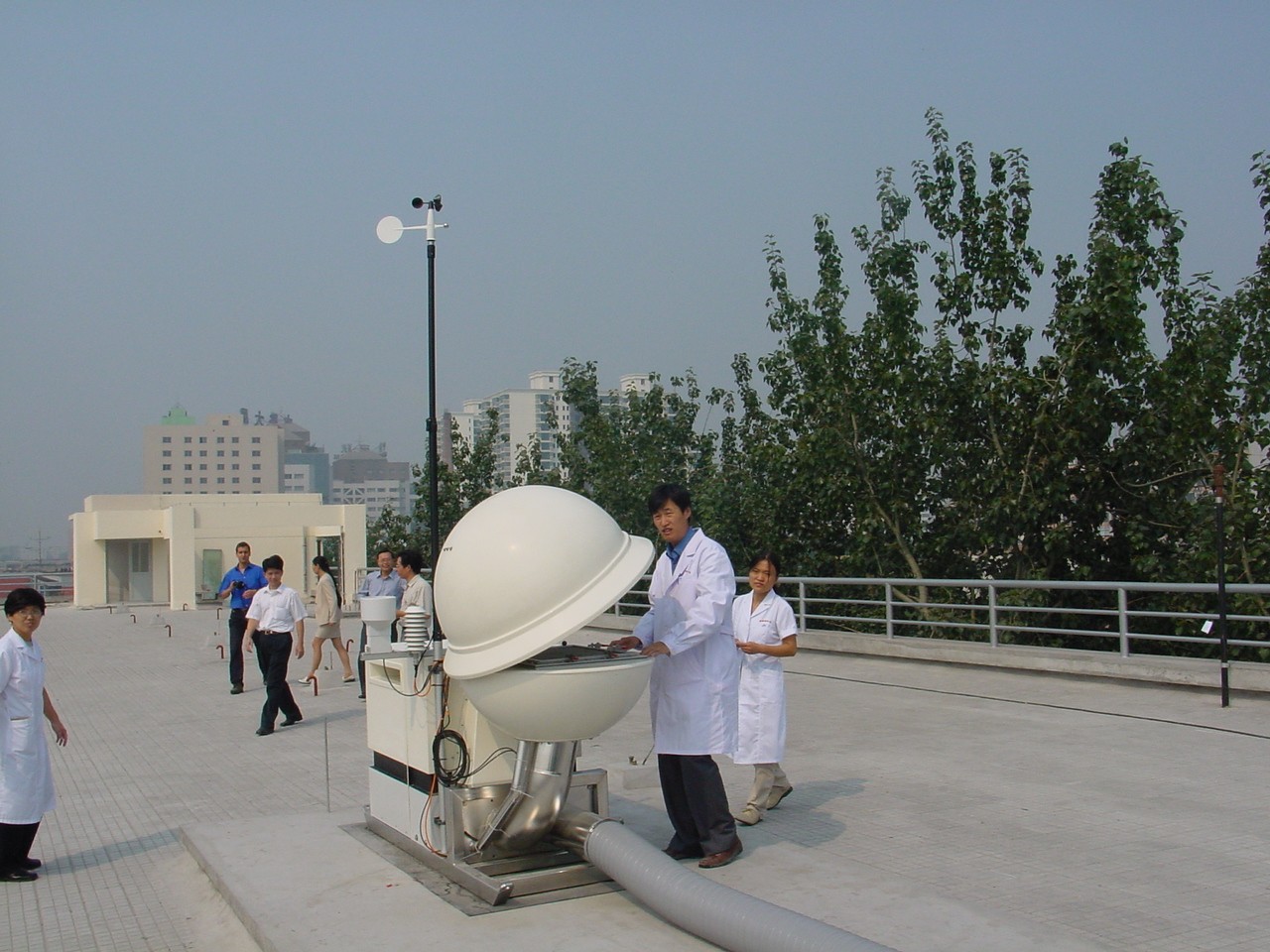

Stacje radionuklidowe pobierają powietrze i szukają cząstek radioaktywnych albo gazów szlachetnych. Po atmosferycznym wybuchu produkty rozszczepienia mogą przyłączyć się do pyłu i być niesione wiatrem. Przy podziemnym wybuchu dobrze odizolowanym cząstki mogą nie wyjść do atmosfery, ale radioaktywne izotopy ksenonu jako gazy szlachetne mogą przenikać przez skały i osady, jeśli istnieje droga ucieczki.⁶

CTBTO wskazuje, że cztery izotopy ksenonu są szczególnie istotne dla wykrywania eksplozji jądrowych.⁶ To nie znaczy, że każda detekcja ksenonu automatycznie dowodzi testu. Ksenon radioaktywny może mieć także źródła cywilne. Znaczenie ma skład izotopowy, czas, meteorologia, tło i korelacja ze zdarzeniem falowym.

Filtry, widma gamma i laboratoria

W stacji cząstkowej powietrze przechodzi przez filtr. CTBTO opisuje, że filtry zatrzymują większość cząstek docierających do układu, są wymieniane codziennie, po czym próbka jest chłodzona i mierzona w detektorze, a wynik w postaci widma gamma trafia do IDC.⁶

Stacje gazów szlachetnych izolują ksenon z powietrza, usuwając zanieczyszczenia, wodę i inne składniki. Następnie mierzy się radioaktywność skoncentrowanego ksenonu i przesyła widmo do analizy.⁶

Sieć wspiera 16 laboratoriów radionuklidowych. Ich rola to niezależna analiza próbek podejrzanych o obecność radionuklidów z eksplozji jądrowej oraz rutynowa kontrola jakości pomiarów stacyjnych.⁶

Dlaczego radionuklidy przychodzą późno

Dane falowe pojawiają się szybko. Fale sejsmiczne, hydroakustyczne i infradźwiękowe docierają w minutach albo godzinach, zależnie od kanału i odległości. Radionuklidy muszą fizycznie dotrzeć z miejsca uwolnienia do stacji. To zależy od wiatru, wysokości uwolnienia, opadu, turbulencji i czasu połowicznego zaniku.

IDC wskazuje, że analiza radionuklidowa może zależeć od globalnych wzorców wiatru i może nastąpić po dniach lub tygodniach od zdarzenia. Sam proces poboru, pomiaru i przetwarzania po dotarciu do stacji zajmuje co najmniej kilka dni.⁷

To tłumaczy, dlaczego sejsmika może bardzo szybko wskazać podejrzane zdarzenie, a potwierdzenie radionuklidowe przychodzi później albo nie przychodzi wcale.

Atmosferyczne modelowanie transportu

Radionuklid wykryty na stacji nie podaje sam miejsca zdarzenia. Potrzebne jest atmosferyczne modelowanie transportu (ATM). CTBTO opisuje dwa tryby: śledzenie wstecz od stacji do możliwego obszaru źródłowego oraz prognozę naprzód od znanej lokalizacji zdarzenia do stacji, które powinny coś wykryć.⁸

To jest połączenie z artykułami o modelach plumy i depozycji atmosferycznej. W IMS skala jest globalna, a model wykorzystuje profesjonalne dane meteorologiczne. Sens jest jednak ten sam: związać pomiar radionuklidu z możliwą drogą transportu w atmosferze.

CTBTO podaje, że IDC wykonuje codzienne obliczenia wsteczne dla stacji radionuklidowych, korzystając z danych meteorologicznych m.in. ECMWF i NCEP, a w przypadkach podejrzanych detekcji może współpracować z centrami meteorologicznymi WMO.⁸

Fuzja danych

Fuzja danych polega na łączeniu obserwacji z różnych sieci, które mogą pochodzić od tego samego zdarzenia. Jeśli sejsmika lokalizuje podejrzany wybuch, a kilka dni później stacja radionuklidowa wykrywa izotopy zgodne z produktami rozszczepienia, ATM może sprawdzić, czy powietrze rzeczywiście mogło połączyć te dwa fakty.⁸

W drugą stronę, jeśli najpierw pojawia się detekcja radionuklidowa bez znanego zdarzenia, ATM może wyznaczyć obszar możliwych źródeł, a analitycy mogą przeszukać dane falowe pod kątem pasujących zdarzeń.

To jest sedno metrologii IMS: nie chodzi o proste sumowanie alarmów, ale o ograniczanie hipotez. Każdy kanał ma swoje tło. Dopiero zgodność czasu, miejsca, sygnału, transportu atmosferycznego i składu radionuklidów tworzy silny przypadek.

Przykład DPRK

CTBTO podaje, że IMS wykrył wszystkie sześć zadeklarowanych testów jądrowych Korei Północnej w latach 2006-2017.¹ Pierwszy test z 9 października 2006 został zarejestrowany przez ponad 20 stacji sejsmicznych, choć system był wtedy tylko częściowo operacyjny, a po około dwóch tygodniach stacja w Yellowknife w Kanadzie wykryła ślady Xe-133, co potwierdziło jądrową naturę zdarzenia.⁹

Kolejne testy pokazują wartość rosnącej sieci. Dla testu z 12 lutego 2013 CTBTO wskazuje 94 stacje sejsmiczne i dwie infradźwiękowe, a później detekcje izotopów ksenonu w Takasaki i Ussuryjsku.⁹ Test z 3 września 2017 został zarejestrowany przez ponad 100 obiektów monitoringu.⁹

To nie są tylko ciekawostki historyczne. Przypadek DPRK pokazuje całą logikę systemu: szybkie wykrycie falowe, późniejsza próba potwierdzenia radionuklidowego, analiza atmosferyczna i raportowanie państwom.

Co systemu nie należy od niego oczekiwać

IMS nie jest magicznym wykrywaczem broni. Nie wykrywa samego urządzenia przed testem. Nie mówi automatycznie, kto wydał rozkaz. Nie podaje pełnej konstrukcji urządzenia. Nie zastępuje wywiadu, inspekcji, analizy materiałowej próbek z miejsca zdarzenia ani politycznej oceny państw.

System jest natomiast bardzo silny w jednym zadaniu: wykryć i opisać fizyczne skutki wybuchu, a następnie dostarczyć państwom dane do oceny, czy mogło dojść do naruszenia zakazu prób.

To ważne rozróżnienie dla studentów. Weryfikacja traktatowa rzadko polega na jednym dowodzie absolutnym. Częściej polega na spójnej układance danych, w której każda część ma własną niepewność.

Związek z forensyką jądrową

IMS kończy się na wykryciu i analizie zdarzenia w skali globalnej. Forensyka jądrowa zaczyna się tam, gdzie pojawia się materiał: cząstki, szkło, pył, stosunki izotopowe, ślady aktywacji i produkty rozszczepienia.

Radionuklidy z IMS mogą powiedzieć, że w atmosferze pojawił się sygnał zgodny z reakcją jądrową. Szczegółowa atrybucja materiałowa wymaga jednak innych narzędzi: spektrometrii gamma, masowej, analiz mikrocząstek, porównania wektorów izotopowych i historii produkcji. Dlatego ten artykuł łączy się bezpośrednio z forensyką jądrową i z tekstem o trynitycie.

Dlaczego Vela pozostaje dobrą lekcją

Incydent Vela z 1979 roku jest starszy niż IMS, ale pokazuje problem, który IMS rozwiązuje systemowo. Pojedynczy bardzo podejrzany sygnał optyczny nie został domknięty przez porównywalnie mocne potwierdzenie sejsmiczne lub radiochemiczne, więc spór przetrwał dekady.¹⁰

Nowoczesna architektura wielokanałowa nie gwarantuje braku sporów, ale zmienia ich charakter. Zamiast pytać tylko "czy sensor zobaczył błysk?", można pytać: czy jest zdarzenie sejsmiczne, czy jest sygnał infradźwiękowy, czy ocean coś zarejestrował, czy pojawiły się radionuklidy, czy ATM łączy detekcję z lokalizacją i czy dane pasują czasowo.

Podsumowanie

IMS jest lekcją pokory pomiarowej. Szybkie kanały falowe dają czas, miejsce i charakter zdarzenia. Wolniejsze kanały radionuklidowe mogą dać dowód jądrowej natury, ale zależą od uwolnienia, transportu atmosferycznego i czułości sieci. IDC łączy te dane, automatyzuje wstępne przetwarzanie, wprowadza analizę ekspercką i przekazuje produkty państwom.

Najważniejsza zasada brzmi: wykrywanie testów jądrowych nie jest jednym pomiarem, lecz procesem fuzji danych. Im bardziej niezależne kanały zgadzają się ze sobą, tym mniej miejsca zostaje na alternatywne wyjaśnienia.

Dyskryminacja sejsmiczna: mb i Ms jako narzędzia klasyfikacji

W sejsmice weryfikacyjnej kluczowym parametrem jest nie tylko lokalizacja zdarzenia, ale jego charakter — naturalne czy sztuczne? Jedną z najważniejszych metod dyskryminacji jest analiza stosunku magnitud mb (magnitudy fal bryłowych P, mierzonej w paśmie 1–3 Hz) i Ms (magnitudy fal powierzchniowych, mierzonej w paśmie 20 s).

Empirycznie zaobserwowano, że:

• Trzęsienia ziemi mają typowo Ms ≈ mb (linia mb = Ms w przestrzeni magnitud)
• Wybuchy jądrowe podziemne wykazują wyraźnie wyższy mb przy tym samym Ms: mb − Ms > 0,5

Fizyczna interpretacja: wybuch generuje równomiernie wszystkie kierunki fal P, ale względnie słabe fale powierzchniowe (bo energia pochodzi z punktu, nie ze ślizgu na uskoku). Naturalny earthquake z poślizgu na uskoku generuje silniejsze fale powierzchniowe.

Wartość diagnostyczna: kryterium mb vs Ms jest standardowym narzędziem w sejsmice weryfikacyjnej. Jest jednak nieszczelne: małe trzęsienia ziemi w zakresie mb < 4 mają zbyt słabe fale powierzchniowe, żeby wiarygodnie wyznaczyć Ms. Ponadto głęboko podziemne wybuchy (ponad 600 m) dobrze skalibrowane mogą wykazywać częściowe „wyłudzenie" (decoupling) sygnału sejsmicznego — kiedy komora jest większa niż minimalna potrzebna do kompletnego pochłonięcia energii.

Drugi wskaźnik: stosunek energii fal P do fal S. Wybuchy mają typowo wyższy stosunek P/S niż trzęsienia, bo mechanizm wybuchu jest sferycznie symetryczny (siły ściskające) i słabo generuje fale ścinające. Analiza tego stosunku jest stosowana jako dodatkowe kryterium wewnątrz sieci IMS.

Systemy detekcji ksenonu: ARSA, SAUNA, SPALAX

Monitoring radioaktywnych izotopów ksenonu jest najważniejszą techniką radionuklidową dla podziemnych testów jądrowych, bo ksenon jako gaz szlachetny może przenikać przez skały i wydostać się do atmosfery nawet przy dobrze odizolowanym wybuchu.

Radioaktywne izotopy ksenonu interesujące dla IMS:

Izotop	T₁/₂	Źródło	Diagnostyczna wartość
Xe-131m	11,93 dni	Rozszczepienie (bezpośrednie i z I-131)	Marker rozszczepienia
Xe-133	5,243 dni	Produkt rozszczepienia Cs-133/Te-133	Najobfitszy ksenonowy produkt rozszczepienia
Xe-133m	2,19 dni	Izobar Xe-133 ze stanu wzbudzonego	Stosunek Xe-133m/Xe-133 zależy od czasu od wybuchu
Xe-135	9,14 godz.	Rozszczepienie bezpośrednie i z I-135	Krótki T₁/₂ → świeże uwolnienie

Trzy systemy automatycznej detekcji ksenonu dla IMS:

• ARSA (Automated Radioxenon Sampler/Analyzer): system USA/PNNL, stosuje metodę beta-gamma koincydencji do rozróżnienia Xe-131m/133m/133/135. Pobiera powietrze przez 24 godz., izoluje ksenon kriogenicznie, mierzy 12 godz.
• SAUNA (Swedish Automatic Unit for Noble gas Acquisition): system FOI (Szwecja), podobna zasada beta-gamma koincydencji. Stosowany m.in. na stacji SEK63 (Stockholmia).
• SPALAX (Système de Prélèvement Automatique en Ligne avec l'Analyse du Xenon): system IRSN (Francja), stosuje wysokorozdzielczą gammaspectrometrię HPGe zamiast koincydencji. Mniej wydajny w czułości niż ARSA/SAUNA, ale lepsza rozdzielczość energetyczna.

Sygnatura radioizotopowa wybuchu jądrowego vs. reaktora: reaktory też produkują izotopy ksenonu (zwłaszcza Xe-133 z rozszczepień U-235 i ucieczki z paliwa). Odróżnienie: stosunek Xe-133/Xe-135 zależy od czasu od wybuchu i jest inny dla warunków reaktorowych (stały stan) vs. jednorazowego wybuchu (krótki puls). Stosunek Xe-131m/Xe-133 dostarcza dodatkowych informacji. Kombinacja wszystkich czterech izotopów razem z ATM wstecznym tworzy kompletny "fingerprint".

Wpływ meteorologii na transport radionuklidów: przykłady praktyczne

Transport radionuklidów z miejsca uwolnienia do stacji IMS zależy od dominującego prądu powietrza na danej wysokości i pory roku. CTBTO używa modeli HYSPLIT (NOAA), NAME (UK Met Office) i ARGOS (duński DMI) do obliczania trajektorii wstecznych.

Test DPRK z 9 października 2006: Stacja IMS w Yellowknife (Kanada, ~8 000 km) wykryła Xe-133 dopiero 22 października — 13 dni po wybuchu. Trajektoria wsteczna prowadziła do rejonu Korei Północnej. Jednak poziom Xe-133 był stosunkowo niski (~0,1 mBq/m³), co sugerowało dobre uszczelnienie podziemne. Stacja IMS w Japonii i Rosji nie wykryły wiarygodnych śladów.

Test DPRK z 12 lutego 2013: Stacja SEK63 (Takasaki, Japonia, ~1 000 km) wykryła Xe-131m i Xe-133 kilka dni po wybuchu. Stacja USP81 (Ussuryjsk, Rosja) potwierdziła detekcję. Stosunek izotopów był zgodny z modelem produkcji z podziemnego wybuchu.

Chelyabinsk 2013 (meteoryt): 15 lutego 2013 nad Rosją eksplodował meteoryt o energii ~500 kt ekwiwalentu TNT. Infradźwięki zostały zarejestrowane przez ponad 20 stacji IMS na całej planecie. Sejsmika wykazała zdarzenie w atmosferze (brak fal P i S od Ziemi). Radionuklidy: brak (wybuch niechemiczny), co jednoznacznie wykluczyło hipotezę nuklearną. Przypadek Czelabińska jest standardowym przykładem dydaktycznym dla zdarzenia generującego silny sygnał falowy bez śladu radionuklidowego. Stacja infradźwiękowa IS31 (Aktau, Kazachstan) odnotowała sygnał wyjątkowo wyraźny — ponad 1000 km od epicentrum — a czas pojawienia sygnałów na różnych stacjach pozwolił IDC wyznaczyć tor lotu i prędkość meteoroidu niezależnie od danych radarowych i nagrań z kamer samochodowych. To dowód na cywilną wartość IMS jako globalnej sieci monitoringu atmosferycznego.

Trzy przykłady obliczeniowe

Przykład 1: Lokalizacja zdarzenia przez różnicę czasów pojawienia fal P

Stacja A: fala P dociera o 12:00:15 UTC. Stacja B (500 km dalej): fala P dociera o 12:01:00 UTC. Stacja C (1200 km dalej): fala P dociera o 12:02:10 UTC.

Prędkość fali P w górnej skorupie: v_P ≈ 6,0 km/s.

Różnica A-B: 45 s × 6,0 km/s = 270 km różnicy odległości od źródła.
Różnica A-C: 115 s × 6,0 km/s = 690 km różnicy odległości od źródła.

Znając dokładne pozycje stacji i te dwie więzy, można zidentyfikować obszar hiperboli (każda różnica czasu definiuje hiperbolę w przestrzeni), której przecięcie daje lokalizację źródła. W praktyce IDC używa tę metodę dla dziesiątek stacji jednocześnie, z dopasowaniem przez metodę najmniejszych kwadratów, uzyskując lokalizację z typową niepewnością ±10–50 km.

Przykład 2: Stężenie Xe-133 i minimalna wykrywalna aktywność stacji ksenonowej

Stacja radionuklidowa pobiera powietrze przez 24 godz. z przepływem Q = 1 m³/min = 1440 m³/dobę. System ARSA koncentruje ksenon z powietrza przez adsorpcję kriogeniczną (ksenon jest składnikiem powietrza ~87 ppb objętościowo).

Tło ksenonu w atmosferze: Xe-133 ≈ 0,5–2 mBq/m³ (dominuje z reaktorów cywilnych). W czystych obszarach biegunowych: < 0,1 mBq/m³.

MDA dla stacji ARSA (24 godz. pobór + 12 godz. pomiar):
MDA ≈ 0,01 mBq/m³ Xe-133 (dla jednej stacji w sprzyjającym tle)

Interpretacja: wybuch o mocy 1 kt odpowiada ok. 10^15 Bq uwolnionego Xe-133. Po transporcie na 1000 km i rozmyciu atmosferycznym przez kilka dni stężenie spada do 0,1–1 Bq/m³. Dla transportu na 10 000 km: 0,1–10 mBq/m³ — w zasięgu MDA typowej stacji IMS.

Przykład 3: Dyskryminacja mb vs Ms dla zdarzeń sejsmicznych

Obserwacje dla trzech zdarzeń:

Zdarzenie	mb	Ms	mb−Ms
Naturalne trzęsienie (uskok)	5,8	5,6	+0,2
Podejrzany wybuch	4,9	3,8	+1,1
Wybuch chemiczny	3,5	1,8	+1,7

Kryterium: mb − Ms > 0,5 sugeruje wybuch.

Trzęsienie ziemi: mb − Ms = 0,2 ← naturalne (kryterium niespełnione).
Podejrzany wybuch: mb − Ms = 1,1 ← znaczne przekroczenie progu, wymaga dalszej analizy.
Wybuch chemiczny: mb − Ms = 1,7 ← duże przekroczenie, ale wybuchy chemiczne też mogą spełniać to kryterium.

Wniosek: samo mb/Ms nie rozstrzyga, czy wybuch był jądrowy — do tego potrzebne są radionuklidy. Dyskryminacja sejsmiczna ogranicza hipotezy, ale nie dostarcza definitywnego dowodu natury wybuchu.

Aspekty prawne i polityczne CTBT a status systemu IMS

Traktat CTBT (Comprehensive Nuclear-Test-Ban Treaty) został otwarty do podpisu 24 września 1996 roku. Do 2025 roku podpisało go 187 państw, a ratyfikowało 178. Jednak traktat nie wszedł jeszcze w życie, bo artykuł XIV CTBT wymaga ratyfikacji przez 44 konkretnie nazwane państwa z Aneksu 2 (posiadające reaktory jądrowe lub badawcze w 1996 roku). Osiem z tych 44 państw nie ratyfikowało: Chiny, Egipt, Iran, Izrael, Indie, Pakistan, Korea Północna, Stany Zjednoczone.

Mimo braku wejścia w życie traktatu, organizacja CTBTO (Comprehensive Nuclear-Test-Ban Treaty Organization) funkcjonuje jako PrepCom (Preparatory Commission) i utrzymuje oraz rozbudowuje IMS. Ta sytuacja jest wyjątkowa: cały system monitoringu istnieje i działa, finansowany przez państwa-sygnatariuszy, ale formalny mechanizm weryfikacji prawnej (inspekcje na miejscu) nie jest dostępny, bo traktat nie wszedł w życie.

Dla metrologii ma to praktyczne konsekwencje:

• IDC zbiera i przetwarza dane, ale ich formalny status jako "dowodu" w kontekście weryfikacyjnym zależy od kontekstu prawnego danego przypadku.
• Państwa mogą dobrowolnie konsultować się z CTBTO, ale nie ma mechanizmu przymusu dostarczenia dostępu do miejsca zdarzenia.
• Dane IMS były wykorzystywane przez Radę Bezpieczeństwa ONZ w kontekście testów DPRK — ale jako materiał informacyjny, nie jako formalny dowód traktatowy.

Status IMS w kontekście testów DPRK: Republika Korei Północnej podpisała CTBT, ale go wycofała (2003), po czym oficjalnie przeprowadziła sześć testów (2006–2017). CTBTO nie ma uprawnień do reagowania; jedynym kanałem był Rada Bezpieczeństwa ONZ. Dane IMS były publicznie komunikowane przez CTBTO jako materiał faktograficzny.

Polska rola w systemie IMS

Polska uczestniczy w systemie IMS przez kilka elementów:

• Stacja sejsmiczna PS38/PL31 (Nidzica): stacja podstawowej sieci sejsmicznej. Przekazuje dane do IDC w czasie rzeczywistym.
• Stacja infradźwiękowa IS26 (Stefanów k. Łodzi): jedna z 60 stacji tablicowych infradźwiękowych. Polska zainstalowała ją i utrzymuje w ramach zobowiązań wobec PrepCom.
• Laboratorium radionuklidowe RL41 (Kraków, IFJ PAN): Instytut Fizyki Jądrowej Polskiej Akademii Nauk w Krakowie pełni rolę laboratorium certyfikującego dla sieci IMS. Analizuje próbki wysyłane przez stacje radionuklidowe przy podejrzanych detekcjach.

Polska jest aktywnym sygnatariuszem CTBT i jednym z państw aktywnie wspierających wejście traktatu w życie w ramach koalicji "Friends of the CTBT". Udział w IMS jest zarówno zobowiązaniem technicznym (utrzymanie stacji), jak i wkładem w globalną infrastrukturę weryfikacyjną.

Wymiar edukacyjny: Polska perspektywa IMS jest przykładem, jak kraj niejądrowy aktywnie uczestniczy w globalnej infrastrukturze non-proliferacji. Stacja w Stefanowie jest lokalnie zakorzeniona (monitoring infradźwięków nad Europą Środkową), ale jej dane trafiają do systemu globalnego. To konkretny przykład, jak lokalne laboratoria wpisują się w sieć o skali planetarnej.

Laboratorium RL41 w IFJ PAN jest szczególnie ciekawe z metrologicznego punktu widzenia. Uczestniczy w testach biegłości organizowanych przez IAEA i CTBTO, co oznacza, że analizuje próbki o nieznanym (dla laboratorium) składzie i raportuje wyniki porównywane następnie z wartościami przypisanymi i wynikami innych laboratoriów IMS. To jest ta sama idea, co testy biegłości ALMERA opisane w artykułach o metrologii jądrowej — ale zastosowana do weryfikacyjnego celu traktatowego. Metrologia i weryfikacja polityczna łączą się tu w jednym łańcuchu: jakość analizy laboratoryjnej w Krakowie wpływa na jakość danych IMS w Wiedniu.

Warto też zaznaczyć, że Polska kalibruje swoje stacje IMS i uczestniczy w corocznych ćwiczeniach systemu. W 2011 roku Polska aktywnie uczestniczyła w ćwiczeniu Integrated Field Exercise (IFE14), gdzie testowano procedury inspekcji na miejscu — w tym rolę laboratoriów polowych w analizie próbek środowiskowych. Choć IFE14 było ćwiczeniem, pokazuje kompetencje krajowych laboratoriów wymagane do skutecznej weryfikacji w przyszłości.

Pytania otwarte

1. Jak zmienia się minimalny wykrywalny test jądrowy (próg detekcji systemu IMS w kt) dla różnych środowisk detonacji (głęboko podziemny w granicie vs. podwodny vs. atmosferyczny)? Jakie są główne czynniki ograniczające każdy z kanałów?

2. Dlaczego izotop Xe-133 pochodzi nie tylko z testów jądrowych, ale też z reaktorów energetycznych i zakładów produkcji izotopów medycznych? Jak IDC odróżnia tło reaktorowe od sygnału wybuchowego, korzystając ze składu izotopowego ksenonu i ATM?

3. Jakie są ograniczenia metody mb/Ms jako kryterium dyskryminacji? W jakich warunkach geologicznych lub przy jakim rodzaju wybuchu kryterium to może zawieść, i jakie dodatkowe dane sejsmiczne pomagają wtedy podjąć decyzję?

4. Jak CTBTO zarządza udostępnianiem surowych danych IMS państwom członkowskim? Jakie kategorie danych są automatycznie dostępne (prawa T3 — "to three"), a jakie wymagają dodatkowych uprawnień, i dlaczego ten podział jest istotny politycznie?

5. W jaki sposób infrastruktura IMS jest wykorzystywana do celów cywilnych niezwiązanych z weryfikacją traktatową — np. monitorowanie tsunami, erupcje wulkaniczne, upadki meteorytów? Jakie korzyści i napięcia z tym związane?

6. Jak model HYSPLIT wsteczny oblicza obszar możliwych źródeł dla detekcji radionuklidowej? Jakie dane meteorologiczne są potrzebne i jak niepewność tych danych przekłada się na niepewność lokalizacji źródła?

7. Jaką rolę w systemie weryfikacji CTBT odgrywają inspekcje na miejscu (On-Site Inspections, OSI)? Kiedy mogą być uruchomione i jakie dane IMS muszą spełnić, by uzasadnić wniosek o inspekcję?

8. Jak zmienia się efektywność poszczególnych kanałów IMS w zależności od pory roku (cyrkulacja atmosferyczna latem vs. zimą) i lokalizacji geograficznej (tropiki vs. bieguny)? Które regiony Ziemi są najtrudniejsze do monitorowania i dlaczego?

Podsumowanie dydaktyczne

1. IMS to system redundantny z powodów metrologicznych — każdy kanał ma specyficzne silne i słabe strony. Sejsmika jest szybka, ale nie udowadnia charakteru jądrowego. Radionuklidy dają dowód materialny, ale przychodzą późno lub wcale. Tylko koherencja wielu kanałów pozwala zbudować silną hipotezę.

2. Dane falowe i materiałowe odpowiadają na różne pytania — gdzie i kiedy? (sejsmika/hydroakustyka/infradźwięki) oraz co to było? (radionuklidy). Te pytania są komplementarne, nie zamienne. Rozumienie tej różnicy jest kluczem do rozumienia architektury IMS.

3. Każdy kanał ma własne tło i własne fałszywe alarmy — infradźwięki rejestrują meteory i burze. Sejsmika rejestruje kopalnie i trzęsienia. Radionuklidy są zaśmiecone emisjami z reaktorów. IDC codziennie przetwarza setki zdarzeń, z których zdecydowana większość ma naturalne lub przemysłowe wytłumaczenie.

4. Atmosferyczny transport modelling jest kluczowym ogniwem — wykrycie radionuklidu bez trajektorii wstecznej jest jak znalezienie odcisku palca bez wiedzy, kto mógł być w pokoju. ATM dostarcza tę wiedzę — ale z niepewnością wynikającą z niepewności modelu meteorologicznego.

5. Progi detekcji nie są stałe — MDA systemu IMS zależy od aktywności tła, lokalizacji stacji, pory roku, kierunku wiatru, głębokości wybuchu i sprawności aktualnie działających stacji. Stwierdzenie "IMS wykryje każdy wybuch" jest uproszeniemI; bardziej precyzyjne jest "IMS ma prawdopodobieństwo detekcji XY% dla zdarzenia o mocy Z kt w regionie R w warunkach W".

6. Incydent Vela jako kontrprzykład — brak danych wielokanałowych był fundamentalnym ograniczeniem interpretacji "podwójnego błysku" z 1979. IMS rozwiązuje ten problem strukturalnie — ale nawet nowoczesny system ma ograniczenia, gdy zdarzenie jest wyjątkowo małe, głęboko podziemne lub zlokalizowane w trudno dostępnym regionie.

7. CTBTO nie wydaje werdyktów politycznych — organizacja dostarcza danych i analizy, ale ocena, czy naruszono CTBT, należy do państw. To rozróżnienie między rolą naukową (metrologia) a polityczną (weryfikacja traktatowa) jest celowe i istotne dla wiarygodności systemu.

8. IMS jest też infrastrukturą naukową — dane sejsmiczne IMS są używane do badań struktury wnętrza Ziemi. Infradźwięki monitorują globalne wzorce meteorologiczne i orbity meteoroidów. Sieć hydroakustyczna pozwala śledzić wędrówki wielorybów, erupcje podmorskie i lawiny lodowcowe na Antarktydzie. Ta podwójna rola wzmacnia polityczne uzasadnienie dla finansowania i rozwijania systemu poza kontekstem bezpieczeństwa. Przykład Czelabińska z 2013 roku najlepiej ilustruje tę zasadę: globalna sieć monitoringu zbudowana do wykrywania testów jądrowych dostarczyła najdokładniejszych fizycznych danych o zdarzeniu meteorytowym w historii instrumentalnego monitoringu atmosfery.

Weryfikacja publicznych twierdzeń o detonacjach, transferach i materiałach

IMS jest szczególnie ważny wtedy, gdy w przestrzeni publicznej pojawia się twierdzenie o rzekomej detonacji jądrowej. Sama deklaracja polityczna, nietypowy błysk, pojedynczy impuls sejsmiczny albo plotka o "tajnym teście" nie wystarcza. Wiarygodna analiza wymaga sprawdzenia, czy różne kanały są ze sobą zgodne: fale sejsmiczne, infradźwięki, hydroakustyka, radionuklidy, model transportu atmosferycznego i niezależne dane kontekstowe.

Trzeba jednak uważać na zakres wnioskowania. IMS może bardzo dobrze wspierać pytanie "czy doszło do zdarzenia zgodnego z wybuchem jądrowym?", ale nie jest samodzielnym narzędziem do dowodzenia, kto przekazał materiał, gdzie go wyprodukowano albo czy przechwycona próbka należy do konkretnego państwa. Takie tezy wymagają połączenia z nuclear forensics, safeguards, łańcuchem dowodowym i analizą wywiadowczą. Właśnie dlatego system CTBT jest najcenniejszy jako metrologiczny filtr dla publicznych twierdzeń: pozwala szybko odróżniać hipotezy zgodne z danymi od narracji, które nie mają wsparcia w wielu niezależnych pomiarach.

Dodatkowe materiały multimedialne

Ćwiczenia praktyczne

Pierwsze ćwiczenie: dla czterech hipotetycznych zdarzeń - podziemnego, atmosferycznego, podwodnego i podziemnego dobrze odizolowanego - wskazać, które kanały IMS powinny zadziałać najszybciej, które mogą nie zadziałać i które najlepiej potwierdzają naturę jądrową.

Drugie ćwiczenie: mając czasy przyjścia fal P i S do trzech stacji sejsmicznych, opisać jakościowo, jak trianguluje się lokalizację. Nie trzeba liczyć magnitudy; celem jest rozdzielenie lokalizacji od oceny charakteru zdarzenia.

Trzecie ćwiczenie: dla sygnału radionuklidowego wykrytego trzy dni po zdarzeniu wypisać dane potrzebne do ATM: czas poboru, radionuklid, stacja, meteorologia, wysokości warstw, potencjalny okres uwolnienia i niepewność detekcji.

Czwarte ćwiczenie: porównać dwie hipotezy dla tego samego zdarzenia: wybuch chemiczny i wybuch jądrowy. Wskazać, które obserwacje falowe mogą być podobne, a które dane radionuklidowe rozstrzygają różnicę.

Piąte ćwiczenie: przeanalizować przypadek Vela jako problem braku fuzji danych. Wypisać, jakie dodatkowe kanały potwierdzenia byłyby dziś najbardziej wartościowe.

Szóste ćwiczenie: zbudować tabelę kanał -> co mierzy -> typowe tło -> szybkość odpowiedzi -> główna wartość dowodowa. Porównać sejsmikę, hydroakustykę, infradźwięki i radionuklidy.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Vela 1979 jako problem metrologii, a nie tylko historii
• Bhangmetry i podwójny błysk: optyczne wykrywanie detonacji jądrowych
• Depozycja atmosferyczna radionuklidów: interpolacja, modele transportu i monitoring
• Pasquill-Gifford i modele plumy: od pogody do dawki
• Nuclear Forensics (Forensyka jądrowa)
• Incydent Vela i systemy monitorowania eksplozji
