Metoda implozyjna - mechanizm Fat Man

Streszczenie

Metoda implozyjna polega na bardzo szybkim i możliwie symetrycznym sprężeniu podkrytycznego rdzenia materiału rozszczepialnego. W przeciwieństwie do konstrukcji działowej nie składa ona dwóch dużych części w jedną całość, lecz zwiększa gęstość istniejącego rdzenia i poprawia jego bilans neutronowy. Tak właśnie działał Fat Man: plutonowy rdzeń był ściskany przez zbieżną falę uderzeniową wytworzoną przez soczewki wybuchowe.^1,2

Zaletą implozji była możliwość użycia plutonu-239, znacznie lepsze wykorzystanie materiału rozszczepialnego i krótszy czas osiągnięcia nadkrytyczności. Ceną była bardzo duża złożoność technologiczna: precyzyjne detonatory, kontrola symetrii fali, odpowiedni tamper, pusher i dobrze dobrany inicjator neutronowy.^1,3

Rozszerzenie tematu

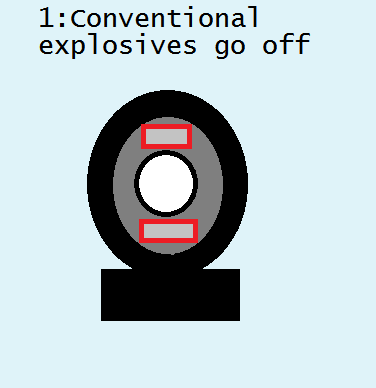

Najprostszy opis implozji brzmi tak: jeśli podkrytyczny rdzeń ścisnąć wystarczająco szybko i równomiernie, to jego gęstość wzrośnie, średnia droga ucieczki neutronów spadnie, a masa krytyczna obniży się na tyle, że układ stanie się silnie nadkrytyczny. Właśnie na tej zasadzie oparto Gadget i bojowego Fat Mana. Było to rozwiązanie znacznie trudniejsze od metody działowej, ale praktycznie niezbędne dla plutonu produkowanego w reaktorach.^1,2

Powód był bezpośrednio związany ze składem izotopowym plutonu. Materiał reaktorowy zawiera pewną domieszkę plutonu-240, którego spontaniczne rozszczepienia dają zbyt duży strumień neutronów, aby wolna metoda składania była bezpieczna. W konstrukcji działowej czas montażu liczony jest w milisekundach. W dobrze zaprojektowanej implozji czas potrzebny do osiągnięcia silnej nadkrytyczności spada do pojedynczych mikrosekund albo mniej. To radykalnie zmniejsza szansę, że reakcja zacznie się zbyt wcześnie i skończy słabym fizzle.^2,3

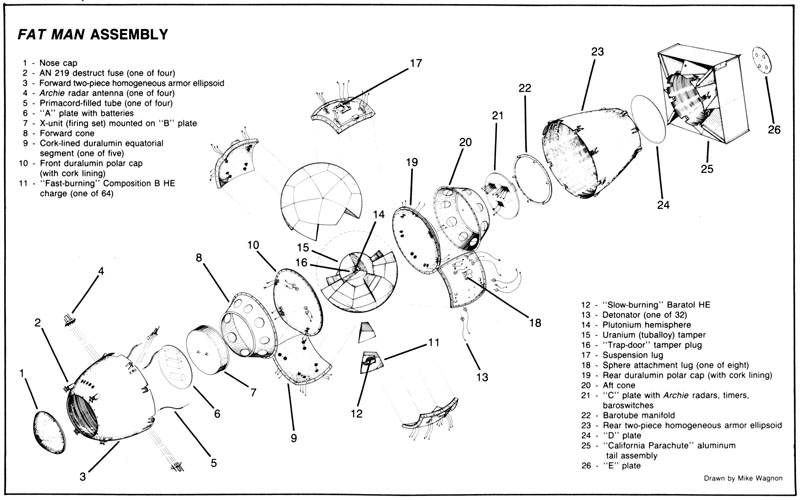

Klasyczna architektura Fat Mana składała się z kilku współpracujących warstw. W centrum znajdował się plutonowy pit o średnicy około 9,17 cm i masie około 6,15 kg. Otaczał go tamper i reflektor uranowy o średnicy zewnętrznej 22,86 cm i masie około 111 kg. Dalej znajdowała się cienka warstwa boroplastiku, a następnie gruba aluminiowa powłoka zwana pusherem, o średnicy zewnętrznej 46,99 cm i masie około 128 kg. Dopiero na zewnątrz pracował właściwy system implozyjny z materiałów wybuchowych.¹

Każda z tych warstw pełniła odrębną funkcję. Rdzeń dostarczał materiału rozszczepialnego. Tamper ograniczał ekspansję i odbijał część neutronów z powrotem do środka. Boroplastik pełnił funkcję warstwy pomocniczej w zespole implozyjnym. Aluminiowy pusher poprawiał przekazywanie pędu i przebieg kompresji. Zewnętrzna sfera wybuchowa musiała zaś zamienić lokalne fale detonacyjne w możliwie jednolitą falę zbieżną. Implozja nie była więc jednym pomysłem, tylko całym systemem zależnych od siebie warstw i czasów pracy.^1,3

Najtrudniejszym elementem były soczewki wybuchowe. W Fat Manie użyto 32 bloków ułożonych jak panele piłki nożnej: 20 sześciokątnych i 12 pięciokątnych. Każda soczewka łączyła szybki materiał wybuchowy Composition B z wolniejszym baratolem. Odpowiednio ukształtowany interfejs między nimi przekształcał lokalną falę detonacyjną w falę o pożądanym kształcie. Bez tego zewnętrzny wybuch po prostu rozbiłby układ, zamiast go równomiernie ścisnąć.¹

W praktyce nie wystarczało nawet samo poprawne zaprojektowanie geometrii soczewki. Trzeba było jeszcze zapewnić niemal jednoczesny start wszystkich punktów zapłonu. W tym celu użyto detonatorów EBW, zdolnych do synchronizacji rzędu ±10 ns. Dla zwykłych ładunków konwencjonalnych taka dokładność byłaby przesadą. Dla implozji jądrowej była warunkiem koniecznym, bo odchyłki większe niż około 5% w symetrii fali uderzeniowej uznawano już za niebezpieczne dla powodzenia całego procesu.¹

Istotne było też to, że implozja nie miała jedynie zmniejszyć rozmiaru rdzenia. Chodziło o bardzo konkretną zmianę fizyczną. Przy rosnącej gęstości skraca się droga potrzebna do podtrzymania reakcji łańcuchowej, maleje efektywna masa krytyczna, a tamper i reflektor dodatkowo ograniczają wycieki neutronów. W rezultacie ten sam rdzeń, który w stanie spoczynku jest podkrytyczny, po sprężeniu może znaleźć się daleko po stronie nadkrytycznej. To odróżnia implozję od prostego „ściśnięcia metalu”.^2,3

Jednym z najbardziej niedocenianych elementów tej architektury jest inicjator neutronowy Urchin. W centrum rdzenia umieszczono mały układ polonowo-berylowy, który podczas implozji gwałtownie mieszał oba materiały i wytwarzał krótki impuls neutronów reakcji $(\alpha,n)$. Bez tego zapłon reakcji mógłby zależeć od przypadkowych neutronów tła. Z inicjatorem można było znacznie lepiej trafić w moment największej kompresji, a więc ograniczyć ryzyko predetonacji i poprawić powtarzalność działania.^3,4

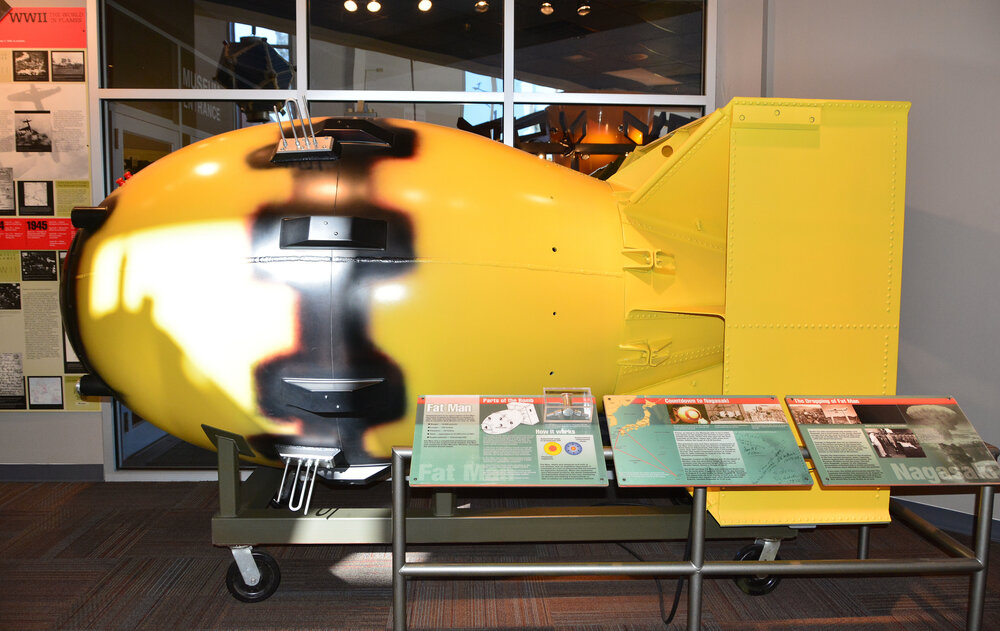

Warto też pamiętać, że Fat Man nie był tylko eksperymentem laboratoryjnym. Był bojową wersją urządzenia Gadget przetestowanego w Trinity, ale musiał mieć aerodynamiczną obudowę, system bezpieczeństwa, procedury transportu i montażu w terenie. Sama sfera implozyjna była zbyt skomplikowana, aby użyć jej bojowo bez wcześniejszego sprawdzenia pełnoskalowego. To tłumaczy, dlaczego w przeciwieństwie do Little Boya bomba implozyjna wymagała uprzedniego testu jądrowego.^1,2

Dobry opis przejścia od laboratorium do broni bojowej daje materiał o Project Alberta i późniejsza analiza Fat Mana autorstwa Alexa Wellersteina. Sama fizyka rdzenia nie wystarczała. Trzeba było jeszcze zintegrować zespół implozyjny z aerodynamiczną powłoką, bezpiecznikami wysokościowymi, pełnym firesetem i procedurami montażu na Tinian. W praktyce oznaczało to, że sukces Fat Mana zależał nie tylko od kompresji plutonu, ale również od tego, czy cała elektryka uzbrajania, zapłonu i pomiaru wysokości da się uruchomić jako system lotniczy, a nie tylko jako stanowisko testowe w Los Alamos.^5,6

W tym miejscu warto oddzielić dwa poziomy złożoności. Pierwszy to sama implozja: soczewki, detonatory EBW, X-Unit i inicjator neutronowy. Drugi to użycie bojowe: bezpieczne przewożenie bomby, utrzymanie sprawności firesetu, końcowe uzbrojenie w samolocie i poprawne zadziałanie zapalników radarowych nad celem. Źródła LANL podkreślają przy tym rolę Johna L. Tuckera, który odpowiadał za cały układ detonatorów i firesetu. To dobry przykład, że Fat Man był równie mocno problemem elektroniki impulsowej, co hydrodynamiki implozji.⁶

Późniejsza praktyka brytyjska dobrze pokazuje, że działający Fat Man był dopiero początkiem, a nie końcem problemu. Wczesne brytyjskie bomby lotnicze potrafiły już wykorzystywać zasadę implozji, ale nadal były trudne w serwisowaniu, wrażliwe na środowisko przechowywania i dalekie od ideału „zamkniętej” broni gotowej do długiego dyżuru. Z tej perspektywy największym osiągnięciem Fat Mana nie było stworzenie od razu dojrzałej broni polowej, lecz udowodnienie, że plutonową implozję da się w ogóle opanować, a dopiero kolejne lata przyniosły przejście do bardziej stabilnych układów typu sealed pit i lepszych inicjatorów elektrycznych.⁵

Implozja była zarazem znacznie bardziej perspektywiczna rozwojowo niż metoda działowa. Pozwalała wykorzystywać mniej materiału rozszczepialnego, lepiej panować nad geometrią układu i później otworzyła drogę do dalszych ulepszeń: konstrukcji levitated core, boostingu i w końcu do implozji radiacyjnej w układzie Teller-Ulam. Z tego punktu widzenia Fat Man nie był końcem linii rozwojowej, lecz pierwszym dojrzałym przedstawicielem całej rodziny konstrukcji, które zdominowały dalszą historię broni jądrowej.^2,3

Dlaczego implozja, a nie metoda działowa

Decyzja o pójściu drogą implozji nie była wyborem ambitnych inżynierów szukających wyzwań, lecz koniecznością narzuconą przez fizykę plutonu. Latem 1944 roku odkryto, że pluton produkowany w reaktorach zawiera znaczną domieszkę Pu-240, którego intensywne spontaniczne rozszczepienie generuje wysokie tło neutronowe. Dla wolnej metody działowej, w której składanie trwa milisekundy, oznaczało to niemal pewną predetonację — reakcja ruszyłaby, zanim rdzeń osiągnąłby pełną nadkrytyczność, dając żałosny „kichnięcie" zamiast wybuchu.^2,3

Implozja rozwiązuje ten problem prędkością. Składa rdzeń w mikrosekundy — tysiąc razy szybciej niż metoda działowa — więc „wyprzedza" spontaniczne neutrony tła. To czyni ją jedyną praktyczną drogą do bomby plutonowej, a tym samym do całej taniej, skalowalnej broni opartej na materiale z reaktorów (z Hanford). Gdyby implozja okazała się niewykonalna, program plutonowy byłby skazany na porażkę, a jedyną drogą pozostałby kosztowny, wolny uran-235. To dlatego opanowanie implozji było jednym z najwyższych priorytetów Projektu Manhattan — i jednym z jego największych osiągnięć technicznych.^2,3

Architektura warstwowa: system, nie pojedynczy pomysł

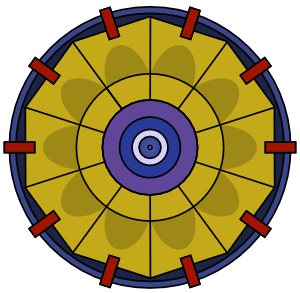

Klasyczna architektura Fat Mana to zespół współpracujących warstw, z których każda ma odrębną funkcję fizyczną. W centrum jest inicjator Urchin, wokół niego plutonowy pit (9,17 cm, 6,15 kg), dalej tamper i reflektor uranowy (22,86 cm, 111 kg), cienki boroplastik, gruby aluminiowy pusher (46,99 cm, 128 kg), a na zewnątrz dwuwarstwowa sfera materiałów wybuchowych z soczewkami. Implozja nie była więc jednym pomysłem, lecz całym systemem zależnych od siebie warstw i czasów pracy — z których każdą opisuje osobny artykuł tej wiki.¹

Kluczowe jest zrozumienie, że te warstwy współpracują w ściśle określonej sekwencji czasowej. Najpierw detonatory EBW inicjują materiał wybuchowy. Soczewki zamieniają rozbieżne fale w jedną zbieżną. Fala przechodzi przez pusher (bufor impedancyjny), tamper i dociera do pitu, ściskając go. W chwili maksymalnej kompresji inicjator wstrzykuje neutrony, a tamper opóźnia rozpad rdzenia, by reakcja zdążyła się rozwinąć. Każdy z tych etapów musi nastąpić we właściwym momencie — całość jest precyzyjnie zsynchronizowaną maszyną, a nie po prostu „ładunkiem wokół plutonu".^1,3

Zbieżna fala: soczewki, detonatory i X-Unit

Najtrudniejszym elementem były soczewki wybuchowe. W Fat Manie użyto 32 bloków ułożonych jak panele piłki nożnej (20 sześciokątnych i 12 pięciokątnych). Każda soczewka łączyła szybki Composition B z wolniejszym baratolem, a odpowiednio ukształtowany interfejs między nimi przekształcał rozbieżną falę detonacyjną w zbieżną. Bez tego zewnętrzny wybuch po prostu rozbiłby układ, zamiast go równomiernie ścisnąć. To zamiana „wybuchu na zewnątrz" w „wybuch do środka" jest sednem całej idei.¹

Ale samo zaprojektowanie geometrii soczewki nie wystarczało — trzeba było zapewnić niemal jednoczesny start wszystkich 32 punktów zapłonu. W tym celu użyto detonatorów EBW, dających synchronizację rzędu ±10 ns, zasilanych z X-Unitu — rozbudowanego układu kondensatorów i przełączników iskrowych. Wymóg był bezlitosny: odchyłki większe niż około 5% w symetrii fali uznawano już za niebezpieczne, bo zbieżna hydrodynamika wzmacnia każde zaburzenie. Fat Man był więc równie mocno problemem elektroniki impulsowej, co hydrodynamiki.¹

Fizyka kompresji: gęstość obniża masę krytyczną

Istotne jest, że implozja nie miała jedynie zmniejszyć rozmiaru rdzenia — chodziło o bardzo konkretną zmianę fizyczną. Przy rosnącej gęstości skraca się średnia droga swobodna neutronów, więc szybciej trafiają one na kolejne jądra, zanim uciekną. Maleje przez to efektywna masa krytyczna, a tamper i reflektor dodatkowo ograniczają wycieki. W rezultacie ten sam rdzeń, który w spoczynku jest podkrytyczny, po sprężeniu znajduje się daleko po stronie nadkrytycznej. To odróżnia implozję od prostego „ściśnięcia metalu".^2,3

Zależność jest silnie nieliniowa: masa krytyczna skaluje się mniej więcej z odwrotnością kwadratu gęstości. Dwukrotne sprężenie rdzenia obniża więc masę krytyczną około czterokrotnie — co oznacza, że ta sama masa materiału staje się głęboko nadkrytyczna. To dlatego implozja jest tak oszczędna materiałowo: niewielki ruch dośrodkowy zewnętrznych warstw przekłada się na ogromny wzrost gęstości i nadkrytyczności w centrum. Każdy procent lepszej kompresji „procentuje" wielokrotnie w uzysku, bo energia narasta wykładniczo z liczbą pokoleń reakcji łańcuchowej, a tych jest więcej przy wyższej gęstości.^2,3

Trinity: dlaczego implozja wymagała testu

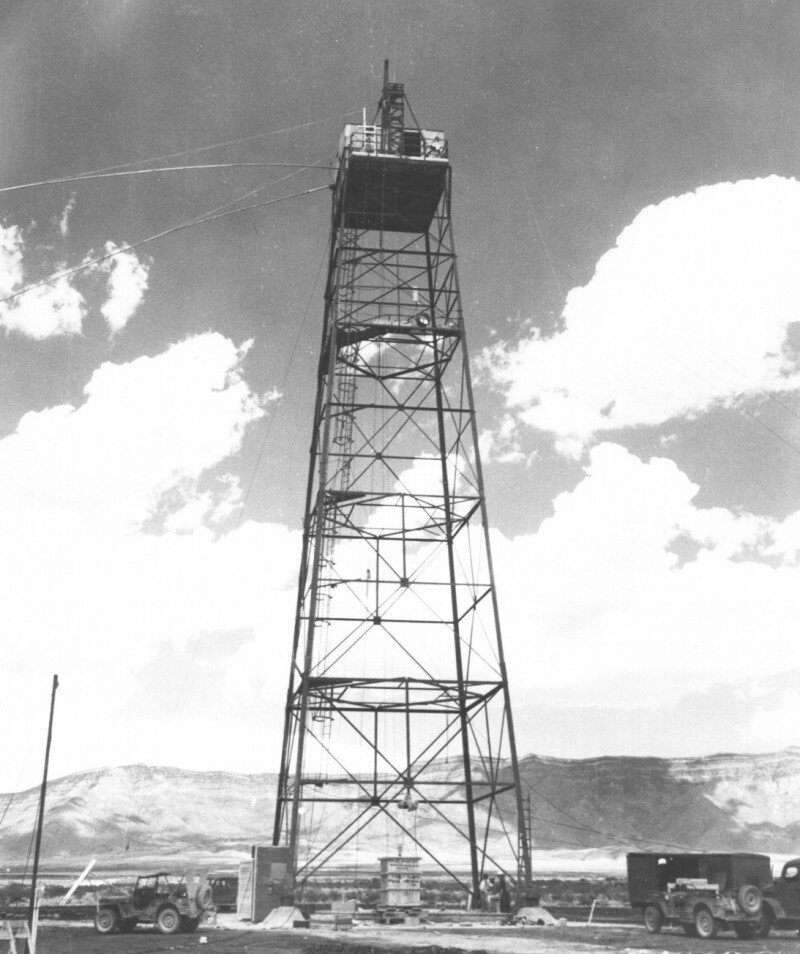

Fat Man nie był tylko eksperymentem — był bojową wersją urządzenia Gadget, przetestowanego w Trinity 16 lipca 1945. W przeciwieństwie do prostego Little Boya, implozja była na tyle nowa i złożona, że bez pełnoskalowego testu nie odważono by się jej użyć bojowo. Zbyt wiele elementów — symetria soczewek, synchronizacja detonatorów, praca inicjatora — musiało zadziałać razem, by ufać samym obliczeniom. Trinity dało uzysk 20-22 kt i potwierdziło, że misterny system działa.^1,2

Ta różnica w „zaufaniu" do obu konstrukcji dobrze oddaje ich charakter. Metoda działowa była na tyle prosta i przewidywalna, że test uznano za zbędny; implozja była na tyle wyrafinowana, że bez dowodu działania nie weszłaby do akcji. To paradoks: prostsza, mniej perspektywiczna konstrukcja (działowa) mogła być użyta bez testu, podczas gdy lepsza, przyszłościowa (implozja) wymagała kosztownej próby. Sukces Trinity był więc nie tylko technicznym, ale i psychologicznym przełomem — udowodnił, że plutonową implozję da się w ogóle opanować.^1,2

Od Gadget do bojowego Fat Mana: Project Alberta

Sama fizyka rdzenia nie wystarczała do stworzenia broni. Project Alberta zajmował się przekształceniem laboratoryjnego Gadget w bombę zdatną do zrzutu: z aerodynamiczną obudową, bezpiecznikami wysokościowymi, pełnym firesetem i procedurami montażu na Tinianie. To oznaczało, że sukces Fat Mana zależał nie tylko od kompresji plutonu, ale i od tego, czy cała elektryka uzbrajania, zapłonu i pomiaru wysokości da się uruchomić jako system lotniczy, a nie tylko jako stanowisko testowe w Los Alamos.^5,6

Warto tu oddzielić dwa poziomy złożoności. Pierwszy to sama implozja: soczewki, detonatory EBW, X-Unit i inicjator. Drugi to użycie bojowe: bezpieczne przewożenie, utrzymanie sprawności firesetu, końcowe uzbrojenie w samolocie i poprawne zadziałanie zapalników radarowych nad celem. Źródła LANL podkreślają rolę Johna L. Tuckera, odpowiedzialnego za cały układ detonatorów i firesetu. Fat Man był więc równie mocno problemem inżynierii systemów lotniczych, co fizyki jądrowej — i dopiero połączenie obu dało działającą broń.⁶

Fat Man jako początek całej rodziny konstrukcji

Implozja była znacznie bardziej perspektywiczna niż metoda działowa. Pozwalała używać mniej materiału, lepiej panować nad geometrią i otworzyła drogę do dalszych ulepszeń: levitated core, hollow pit, boostingu, a w końcu implozji radiacyjnej w układzie Teller-Ulam. Fat Man nie był więc końcem linii rozwojowej, lecz pierwszym dojrzałym przedstawicielem całej rodziny konstrukcji, które zdominowały dalszą historię broni jądrowej.^2,3

Późniejsza praktyka brytyjska pokazuje jednak, że działający Fat Man był dopiero początkiem. Wczesne bomby potrafiły wykorzystywać implozję, ale były trudne w serwisowaniu, wrażliwe na środowisko i dalekie od ideału „zamkniętej" broni gotowej do długiego dyżuru. Największym osiągnięciem Fat Mana nie było więc stworzenie od razu dojrzałej broni polowej, lecz udowodnienie, że plutonową implozję da się opanować — a kolejne lata przyniosły przejście do stabilniejszych układów sealed pit i lepszych inicjatorów elektrycznych. To typowy wzorzec: pierwszy działający egzemplarz dowodzi możliwości, a dojrzałość przychodzi z czasem.⁵

Odkrycie problemu plutonu-240: jak fizycy zostali zmuszeni do implozji

Decyzja o implozji nie zrodziła się jako ambitna wizja inżynierów, lecz jako desperacka odpowiedź na odkrycie dokonane w 1944 roku przez Emilio Segrè i jego zespół. Wiosną tegoż roku do Los Alamos dotarła pierwsza próbka plutonu wyprodukowanego w reaktorze w Oak Ridge. Analiza szybko wykazała coś niepokojącego: poziom spontanicznego rozszczepienia był dramatycznie wyższy niż w plutonie produkowanym cyklotronem — materiale, na którym opierały się wcześniejsze obliczenia.^2,3

Przyczyną okazał się pluton-240, nieodłączna domieszka powstająca w każdym reaktorze, gdy pluton-239 pochłania kolejny neutron. Jego poziom spontanicznego rozszczepienia jest ok. 60 000 razy wyższy niż plutonu-239, co oznacza, że próbka reaktorowego plutonu emituje stały, wysoki strumień neutronów bez żadnego wyzwalacza z zewnątrz. Dla konstruktorów broni był to koszmar: przy metodzie działowej czas składania wynosił milisekundy, podczas których prawdopodobieństwo trafienia przez przypadkowy neutron i wywołania przedwczesnej detonacji (fizzle) było bliskie jedności.²

Konsekwencje były natychmiastowe i dramatyczne. Pierwotny projekt plutonowej bomby działowej, kryptonim Thin Man (chudy mężczyzna), musiał zostać porzucony. Ogromna infrastruktura separacji uranu w Oak Ridge, zdolność produkcyjna reaktorów plutonowych w Hanford — wszystko to było zagrożone, jeśli implozja okazałaby się niemożliwa. Robert Oppenheimer zebrał fizyków w Los Alamos i podjął decyzję: implozja ma być głównym nurtem programu. Była to decyzja, która zmieniła historię technologii wojskowej i — przez sukces Fat Mana — bezpośrednio wpłynęła na zakończenie II Wojny Światowej na Pacyfiku.^2,3

Paradoks historyczny jest ciekawy: gdyby reaktory Hanford produkowały „czystszy" pluton — bez domieszki Pu-240 — możliwe, że program nuklearny poszedłby prostszą drogą broni działowej, a całe wyrafinowanie implozji nie byłoby potrzebne. Wymóg fizyczny narzucony przez Pu-240 wymusił technologiczny przełom, który okazał się niezwykle perspektywiczny. Implozja stała się fundamentem całej dalszej historii broni jądrowej nie dlatego, że ktoś ją wybrał jako najlepszą metodę, lecz dlatego, że była jedyną dostępną dla plutonu reaktorowego.^2,3

Niestabilność Rayleigha-Taylora i problem symetrii

Jednym z najbardziej podstępnych zagrożeń dla implozji jest niestabilność Rayleigha-Taylora (R-T). Pojawia się ona wszędzie tam, gdzie lżejszy fluid (lub materiał) jest przyspieszany w stronę ciężkiego: na granicy między zewnętrznymi warstwami układu implozyjnego a bardziej gęstym tamperem. Zamiast gładkiej, sferycznej granicy między materiałami, niestabilność R-T prowadzi do powstawania palców i pęczków, które wnikają w sąsiedni materiał i niszczą symetrię sprężania.^1,3

W kontekście implozji efekt jest katastrofalny. Każda niejednorodność w fali uderzeniowej — wynikająca z niedoskonałości soczewek, nierówności materiałowej tampera czy odchyłek w synchronizacji detonatorów — może stać się zarodkiem niestabilności R-T. Co gorsza, zbieżna fala uderzeniowa naturalnie wzmacnia zaburzenia: gdy front szoku kurczy swoją powierzchnię, lokalny wzrost gęstości zaburzeń rośnie. Dlatego wymaganie symetrii rzędu kilku procent nie było arbitralną normą, lecz granicą dyktowaną przez fizykę — powyżej której niestabilność R-T zdominowałaby kompresję i zniszczyła wynik.¹

Sposób walki z niestabilnością R-T polegał przede wszystkim na zapewnieniu jak najgładszego, jednorodnego frontu fali. Stąd w Fat Manie aż 32 soczewki zamiast np. 8 czy 12: więcej soczewek to mniejszy kąt granicy między nimi, mniej ostrych nieciągłości w fali i mniejsza amplituda zaburzeń startujących niestabilność. Stąd też precyzja odlewania soczewek do tolerancji ±0,8 mm — każde odchylenie geometryczne powodowało lokalną zmianę prędkości detonacji i zaburzenie frontu fali. Los Alamos opracowało wówczas procedury testowania soczewek za pomocą błyskowych zdjęć rentgenowskich, które pozwalały zobaczyć kształt frontu detonacji w czasie rzeczywistym.^1,3

Niestabilność Rayleigha-Taylora jest też jednym z głównych wyzwań we współczesnych badaniach nad laserową syntezą inercyjną (ICF) w National Ignition Facility. Fakt, że te same równania i te same kryteria symetrii, które dotyczyły Fat Mana w 1945 roku, pojawiają się w badaniach ICF w XXI wieku, dobrze pokazuje, że implozja Fat Mana była nie tylko bombą, ale i laboratorium hydrodynamiki ekstremalnych ciśnień. Wiele z opracowanych wówczas technik numerycznych i doświadczalnych stanowi fundament współczesnej fizyki plazmy wysokociśnieniowej.³

Powiązana z niestabilnością R-T jest niestabilność Richtmyera-Meshkowa (R-M), która pojawia się gdy fala uderzeniowa przechodzi przez granicę materiałów o różnych gęstościach. W implozji Fat Mana taka granica istnieje między tamperem uranowym a aluminiowym pusherem i między soczewkami a zewnętrzną powłoką. Wzrost R-M jest liniowy w czasie (nie wykładniczy jak R-T), co daje projektantom więcej marginesu. Dlatego staranna kontrola symetrii była ważniejsza od idealnej jednorodności materiału: mały błąd symetrii rósł wykładniczo, podczas gdy mała niejednorodność materiałowa — tylko liniowo. Hierarchia zagrożeń dyktowała hierarchię inwestycji inżynierskich.^1,3

Geometria soczewek: od sześciokąta do precyzyjnego odlewu

Soczewki wybuchowe Fat Mana zasługują na bardziej szczegółowy opis, bo reprezentują jeden z najtrudniejszych problemów inżynierskich całego programu nuklearnego. Fundamentalne pytanie brzmiało: jak zamienić wiele lokalnych, rozbieżnych frontów detonacji w jeden sferyczny, zbieżny front? Odpowiedzią był układ materiałów o dwóch różnych prędkościach detonacji, kształtowany tak, by różnica czasu biegu detonacji w obu materiałach kompensowała różnicę dróg do wspólnego celu.¹

Composition B — mieszanina 60% RDX (cyklotrimetylotrójnitroaminy), 39% TNT i 1% wosku — miał prędkość detonacji ok. 8000 m/s. Baratol — mieszanina TNT z azotanem baru — miał prędkość ok. 4870 m/s. Interfejs między nimi kształtowano tak, by fala detonacyjna wychodząca z szybkiego Comp B docierała do granicy tamper–pusher w tym samym momencie co fala z wolnego baratolu, mimo różnych geometrycznych dróg. Kształt interfejsu (wklęsły lub wypukły) pozwalał modulować efektywną prędkość kompozytu w różnych kierunkach.¹

Układ 32 bloków — 20 pięciokątnych i 12 sześciokątnych — naśladował podział sfery zgodny z biyedynastycznym wielościanem (tzw. soccer-ball polyhedron). Ten wybór geometryczny nie był przypadkowy: była to najlepsza, znana wówczas triangulacja sfery zapewniająca możliwie równomierny podział kątowy. Każdy blok był odlewany indywidualnie z precyzją ±0,8 mm, a następnie poddawany testom rentgenowskim i balistycznym. Całkowita masa ładunków wybuchowych wynosiła ok. 2400 kg, co przy 32 soczewkach daje ok. 75 kg na soczewkę — każdą ważniejszą logistycznie niż całe ładunki konwencjonalne wielu bomb lotniczych II Wojny Światowej.¹

Warto zauważyć, że baratol nie jest materiałem szczególnie wydajnym bryzancją czy mocą podmuchową. Jego kluczową własnością jest niska i stabilna prędkość detonacji, co czyni go idealnym „spowalniaczem" w układzie soczewki. Analogia architektoniczna: podobnie jak w optyce soczewka szklana załamuje światło na granicy dwóch ośrodków o różnych współczynnikach załamania, soczewka wybuchowa „załamuje" front detonacji na granicy dwóch materiałów o różnych prędkościach. Ta analogia z optyką dała zresztą nazwę całemu rozwiązaniu i przez lata była podstawą popularnych wyjaśnień zasady implozji.¹

Christy gadget: dlaczego wybrano lity rdzeń

Przy całej złożoności implozji Fat Mana istniała jedna oszczędność, która upraszczała projekt: lity plutonowy rdzeń Christy gadget. Jak opisano w artykule o levitated core, fizyk Robert Christy zaproponował w 1944 roku zastąpienie skomplikowanych projektów z wydrążonymi rdzeniami po prostu litą kulą ze stopu plutonu z galem (delta-stabilizowanego), stabilizowanego do zachowania gęstości delta w szerokim zakresie temperatur.³

Decyzja ta była taktycznie mądra. Lity rdzeń eliminował większość problemów mechanicznych: nie było potrzeby podtrzymywania rdzenia w szczelinie, nie było ryzyka spallingu, nie było wrażliwości na wibracje czy przeciążenia. Rdzeń po prostu siedział w tampera i czekał na implozję. Z punktu widzenia produkcji bojowej — gdzie każda niesprawdzona skomplikowaność była ryzykiem — Christy gadget był rozsądnym kompromisem. Stracono pewną sprawność hydrodynamiczną, którą można by zyskać na lewitowanym lub wydrążonym rdzeniu, ale wygrywano niezawodność.³

Ironicznie, ten kompromis na niezawodność sprawił, że Fat Man — mimo swojej fizycznej złożoności — był pod względem inżynierskim bardziej konserwatywny niż mógłby być. Przejście na lewitowany rdzeń dokonało się kilka lat później, po Sandstone (1948), kiedy inżynierowie zdobyli wystarczające doświadczenie z implozją, by bezpiecznie komplikować rdzeń. Tym razem droga szła w kierunku wyższej sprawności zamiast wyższej niezawodności — bo tę ostatnią osiągnięto już w Fat Manie.³

Inicjator Urchin: sterowanie momentem zapłonu łańcuchowego

Nawet doskonała implozja, która osiąga idealną symetrię i maksymalną kompresję, nie gwarantuje sukcesu, jeśli reakcja łańcuchowa zacznie się w złym momencie. Fat Man rozwiązał ten problem umieszczając w centrum rdzenia inicjator neutronowy Urchin: urządzenie złożone z polonu-210 i berylu-9, projektowane tak, by emitować intensywny impuls neutronów dokładnie w chwili maksymalnej kompresji rdzenia.^3,4

Mechanizm działania Urchina opiera się na reakcji $(\alpha,n)$: cząstki alfa z rozpadu Po-210 uderzają w jądra Be-9, dając neutrony. W stanie spoczynkowym oba materiały są fizycznie oddzielone, więc prawie nie ma emisji neutronów. Podczas implozji gwałtowna kompresja miesza polon z berylem, co wywołuje lawinową emisję neutronów. Te neutrony inicjują reakcję łańcuchową — ale tylko wtedy, gdy rdzeń jest już maksymalnie sprężony. W ten sposób Urchin sprawia, że inicjacja reakcji jest determinowana przez fizykę kompresji, a nie przez losowy przypadkowy neutron z tła.^3,4

Bez Urchina czas inicjacji byłby statystycznie rozproszony: czasem neutron tła trafiałby rdzeń za wcześnie (słabszy wybuch lub fizzle), a czasem za późno (po optymalnej kompresji, przy malejącej gęstości). Urchin eliminował tę losowość, dając deterministyczną inicjację w optymalnym momencie. Efekt praktyczny to poprawa powtarzalności wybuchu i maksymalizacja uzysku. Paradoksalnie proste urządzenie — w istocie mała kulka z dwóch reaktywnych materiałów — stało się krytycznym elementem całej architektury implozyjnej.⁴

Temperatura i ciśnienie podczas implozji: liczby ekstremalne

Aby docenić skalę fizyczną implozji, warto przytoczyć kilka charakterystycznych liczb. Ciśnienie w centrum rdzenia w chwili maksymalnej kompresji osiąga rzędu $10^{12}$ Pa — milion atmosfer. Temperatura rdzenia sięga dziesiątek milionów kelwinów. Czas trwania całego procesu, od inicjacji detonacji do maksymalnej kompresji, wynosi kilkadziesiąt mikrosekund — przy czym sam pik kompresji trwa zaledwie kilka nanosekund.^1,2

Te liczby mają bezpośrednie konsekwencje dla projektowania. Przy takich ciśnieniach i temperaturach materiały zachowują się jako gaz, nie jako ciało stałe — żaden model mechaniki statycznej nie jest tu użyteczny. Równanie stanu plutonu, tampera uranowego i wszystkich otaczających materiałów musiało opisywać ich zachowanie w warunkach daleko od jakiegokolwiek laboratoryjnego doświadczenia. Stąd ogromna rola równań stanu wyznaczonych częściowo teoretycznie, częściowo empirycznie w licznych testach eksplozywnych — i stąd późniejsza zależność arsenału nuklearnego od zaawansowanych kodów hydrodynamicznych symulujących te ekstremalne warunki.^1,3

Rozwiązanie Guderleya — analityczne rozwiązanie równań hydrodynamiki dla zbieżnej sferycznej fali uderzeniowej — było jednym z narzędzi, na których opierali się teoretycy w Los Alamos przy szacowaniu kompresji. Rozwiązanie to, choć upraszczające (zakłada idealny gaz i brak lepkości), pokazuje, że ciśnienie w centrum dąży do nieskończoności w miarę jak fala zbiega do punktu. W rzeczywistości inne efekty (jonizacja, promieniowanie, skończona prędkość reakcji łańcuchowej) ograniczają to osobliwość — ale jakościowo zbieżna fala zawsze generuje dramatycznie wyższe ciśnienie w centrum niż na obwodzie. To jest fizyczne serce implozji.¹

Równie ważny jest fakt, że przy tak ekstremalnych temperaturach pluton oddaje znaczną część energii jako promieniowanie termiczne. Dlatego jedną z funkcji tampera uranowego była nie tylko refleksja neutronów, lecz też nieprzezroczystość dla promieniowania X — zatrzymanie energii wewnątrz rdzenia na czas potrzebny do zakończenia reakcji łańcuchowej. Ta podwójna rola tampera (neutronowa i radiacyjna) była dobrze rozumiana przez teoretyków w Los Alamos, a sama fizyka promieniowania z gorącego rdzenia stała się podstawą późniejszego myślenia o implozji radiacyjnej w układach termojądrowych.^1,2

Podsumowanie

Najkrótsze podsumowanie wygląda więc tak: metoda implozyjna była trudna, bo wymagała połączenia fizyki neutronowej, hydrodynamiki fal uderzeniowych, precyzyjnej detonacji i technologii materiałowej w jednym krótkim procesie. W zamian dawała to, czego nie mogła dać metoda działowa: szybkie użycie plutonu reaktorowego i znacznie lepsze wykorzystanie materiału rozszczepialnego. To właśnie dlatego Fat Man, a nie Little Boy, wyznaczył techniczny kierunek dalszego rozwoju broni jądrowej.^1,2,3

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Masa krytyczna — porównuje wpływ materiału, gęstości, reflektora i geometrii na masę krytyczną.
• Model 3D: Fat Man — implozja sferyczna — Ø 12 cm, 4 sektory klinowe.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu zależności między kompresją a efektywną nadkrytycznością rdzenia. W wariancie podstawowym należy:

1. przyjąć kilka hipotetycznych stopni kompresji rdzenia plutonowego,
2. założyć, że wzrost gęstości obniża masę krytyczną nieliniowo,
3. porównać wariant bez tampra i z tamperem,
4. określić, przy jakim poziomie kompresji układ wchodzi w stan wyraźnie nadkrytyczny,
5. wyjaśnić, dlaczego małe odchylenie symetrii implozji może zniszczyć cały efekt.

Celem ćwiczenia jest pokazanie, że implozja nie polega na dowolnym „zmniejszeniu kulki”, lecz na osiągnięciu bardzo konkretnego progu fizycznego.

Drugie ćwiczenie powinno dotyczyć budżetu czasowego całego procesu implozyjnego. Należy:

1. zestawić czas pracy detonatorów EBW, propagacji detonacji w soczewkach wybuchowych, ruchu pushera i chwili zadziałania Urchina,
2. oszacować, jak duże przesunięcie czasowe jednego kanału zapłonu można jeszcze tolerować,
3. powiązać ten margines z wymaganiem synchronizacji rzędu nanosekund,
4. porównać ten budżet z wolną metodą działową,
5. odnieść wynik do ryzyka fizzle.

To ćwiczenie ma pokazać, że bomba implozyjna jest przede wszystkim urządzeniem synchronizującym wiele szybkich procesów, a nie tylko „silnym ładunkiem wybuchowym wokół plutonu”.
