Streszczenie

Jądro atomowe po reakcji jądrowej bardzo często nie trafia od razu do stanu podstawowego. Najpierw pozostaje wzbudzone, a nadmiar energii oddaje zwykle przez promieniowanie gamma, czasem jednym skokiem, a czasem całą kaskadą przejść między poziomami.1

To właśnie dlatego widma gamma jąder są zwykle bardziej złożone niż proste widma atomowe. Część przejść wynika ze struktury pojedynczych orbitali opisanych przez model powłokowy, a część ma charakter kolektywny: całe jądro drga albo obraca się jak zdeformowany obiekt kwantowy. Bez tej warstwy trudno zrozumieć, skąd biorą się pasma rotacyjne, widma oscylacyjne i regularne kaskady gamma obserwowane w spektroskopii jądrowej.1,2

Mapa całego procesu spektroskopii jądrowej. Reakcja, wychwyt neutronu albo rozpad beta mogą utworzyć stan wzbudzony; w pokazanym rozpadzie beta minus emitowane są elektron i antyneutrino elektronowe. Następnie konkurują przejścia gamma, konwersja wewnętrzna oraz — po przekroczeniu odpowiednich progów — emisja cząstek lub rozszczepienie. Zarejestrowane energie, koincydencje i czasy, po korektach aparaturowych, pozwalają odtworzyć poziomy, rozgałęzienia i ich interpretację powłokową, kolektywną lub statystyczną.
Mapa całego procesu spektroskopii jądrowej. Reakcja, wychwyt neutronu albo rozpad beta mogą utworzyć stan wzbudzony; w pokazanym rozpadzie beta minus emitowane są elektron i antyneutrino elektronowe. Następnie konkurują przejścia gamma, konwersja wewnętrzna oraz — po przekroczeniu odpowiednich progów — emisja cząstek lub rozszczepienie. Zarejestrowane energie, koincydencje i czasy, po korektach aparaturowych, pozwalają odtworzyć poziomy, rozgałęzienia i ich interpretację powłokową, kolektywną lub statystyczną.

Rozszerzenie tematu

Najwygodniej zacząć od prostego pytania: co właściwie znaczy, że jądro jest wzbudzone? Znaczy to tyle, że po reakcji, zderzeniu albo wychwycie cząstki układ protonów i neutronów znalazł się na poziomie energii wyższym niż stan podstawowy. Taki stan zwykle nie jest trwały, więc jądro musi zejść niżej. Najczęściej robi to przez emisję fotonu gamma, czyli przez uporządkowaną deekscytację między dyskretnymi poziomami energii.1

Skrypt Królikowskiego od razu podkreśla, że obserwujemy złożone widma gamma i że w różnych reakcjach jądrowych widać zarówno powstawanie, jak i deekscytację jąder wzbudzonych.1 To ważne, bo taki obraz odcina nas od zbyt prostego myślenia, jakoby jądro tylko „świeciło” po wzbudzeniu. W rzeczywistości każda linia gamma odpowiada konkretnemu przejściu między poziomami, a całe widmo jest zapisem struktury stanów jądra.

Wraz ze wzrostem energii wzbudzenia szybko rośnie gęstość poziomów ρ(E), a ich średni odstęp D maleje. Nisko położone stany można rozdzielić i opisać osobno; w quasi-kontinuum pojedyncze stany nadal są skwantowane, lecz ich odstępy stają się porównywalne z szerokościami oraz zdolnością rozdzielczą pomiaru, dlatego obserwowane linie zlewają się i przydatny staje się opis statystyczny. Quasi-kontinuum nie jest tym samym co kontinuum kanału cząstkowego: po przekroczeniu energii separacji neutronu S_n otwiera się emisja neutronu o ciągłym rozkładzie energii kinetycznej produktów.
Wraz ze wzrostem energii wzbudzenia szybko rośnie gęstość poziomów ρ(E), a ich średni odstęp D maleje. Nisko położone stany można rozdzielić i opisać osobno; w quasi-kontinuum pojedyncze stany nadal są skwantowane, lecz ich odstępy stają się porównywalne z szerokościami oraz zdolnością rozdzielczą pomiaru, dlatego obserwowane linie zlewają się i przydatny staje się opis statystyczny. Quasi-kontinuum nie jest tym samym co kontinuum kanału cząstkowego: po przekroczeniu energii separacji neutronu S_n otwiera się emisja neutronu o ciągłym rozkładzie energii kinetycznej produktów.

Nie każde przejście jest jednak możliwe. W skrypcie Królikowskiego widać to już na dwóch osobnych slajdach: Przejścia gamma - reguły wyboru oraz Zachowanie momentu pędu.1 Sedno jest proste: emitowany foton musi wynieść z jądra nie tylko energię, ale też odpowiedni moment pędu i spełnić ograniczenia wynikające z symetrii stanu. W praktyce oznacza to, że nie każdą parę poziomów da się połączyć jednym silnym przejściem gamma. Część przejść jest szybka i wyraźna, część słaba albo utrudniona, więc jądro schodzi wtedy do stanu podstawowego drogą bardziej złożonej kaskady.

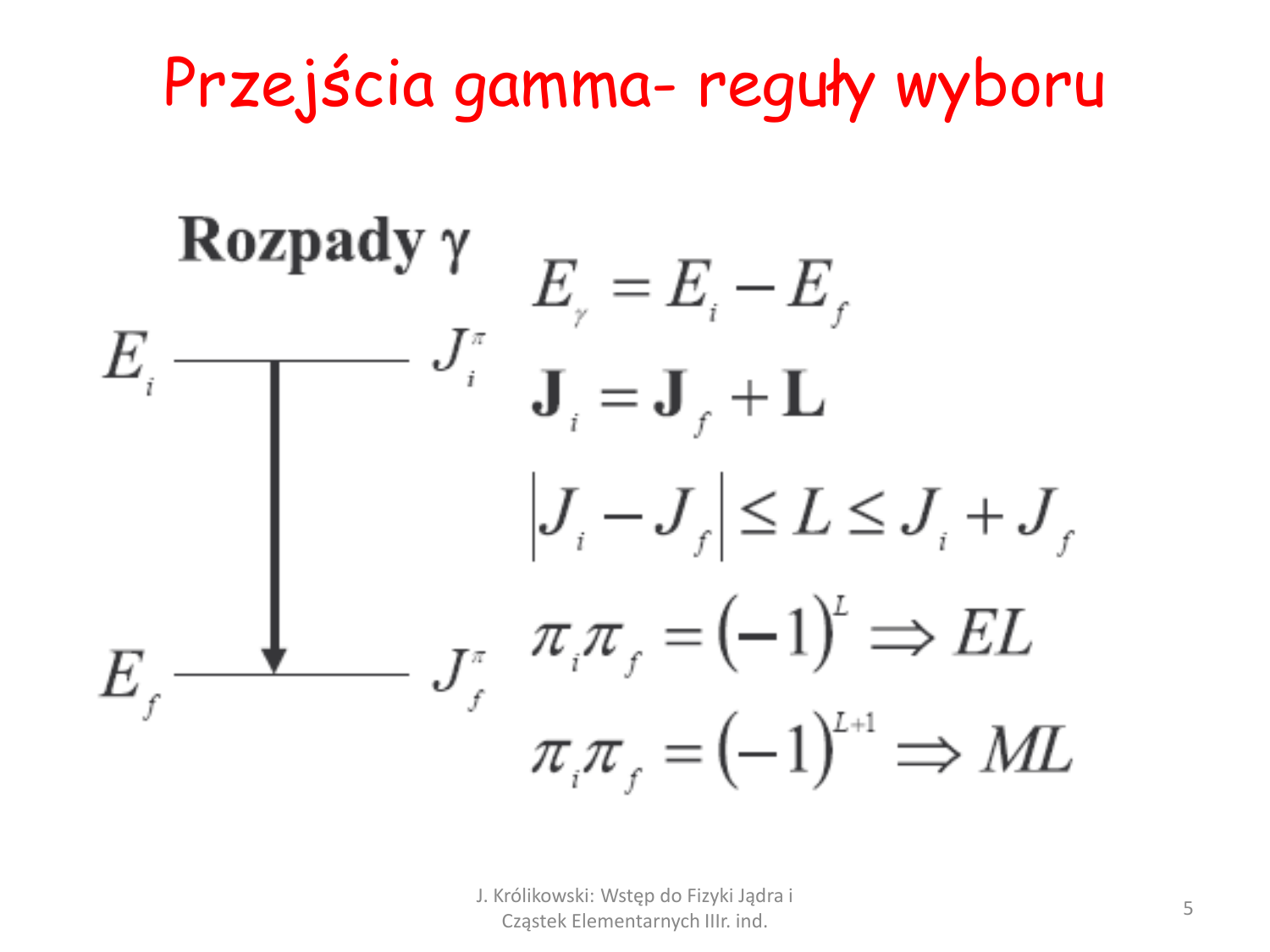

Slajd `Przejścia gamma - reguły wyboru` ze skryptu J. Królikowskiego. Źródło: `Wstęp do Fizyki Jądra Atomowego i cząstek elementarnych. VI. Wzbudzenia jąder. Model powłokowy. Deformacje`, slajd 5.

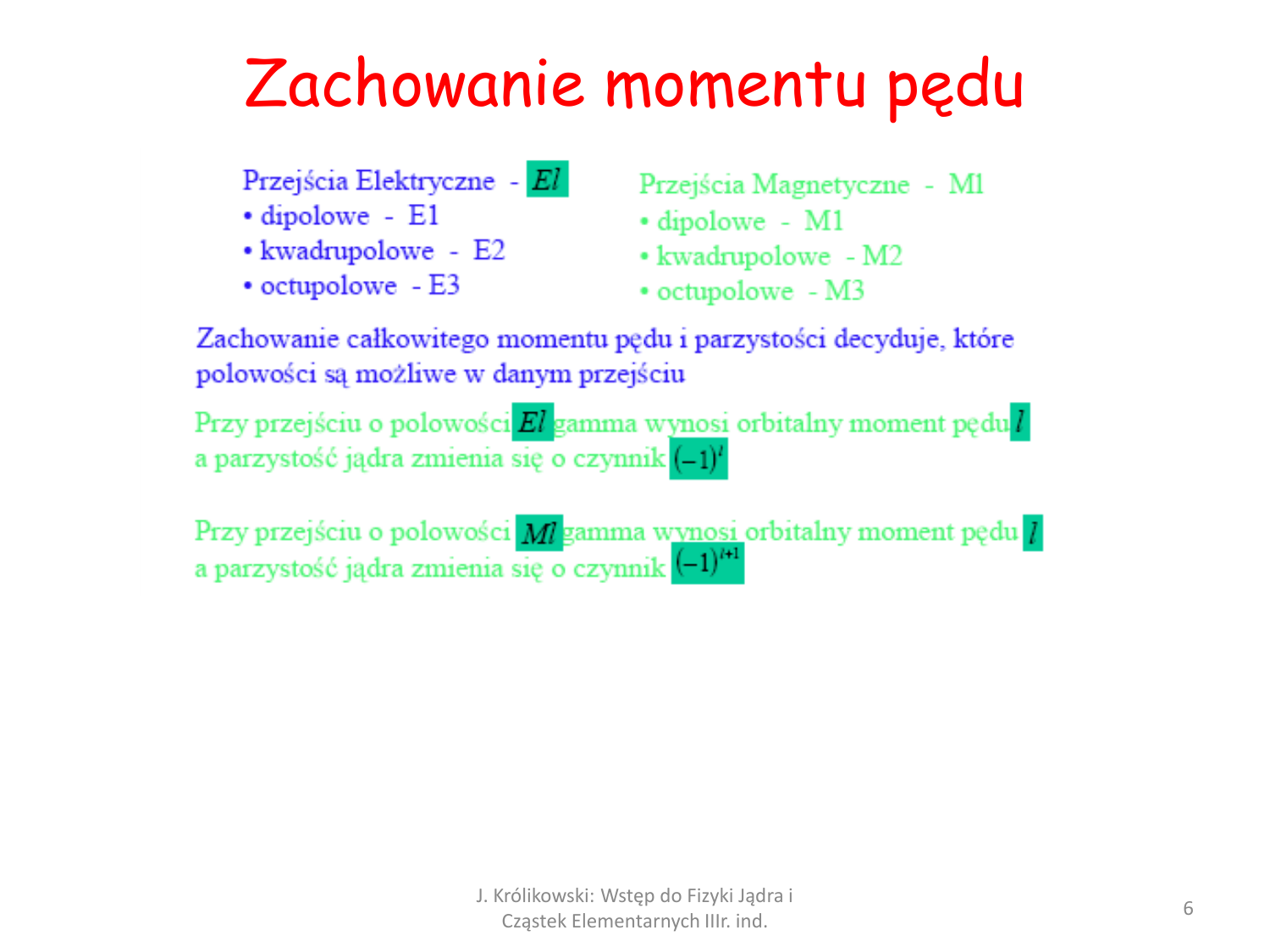

Slajd `Zachowanie momentu pędu` ze skryptu J. Królikowskiego. Źródło: `Wstęp do Fizyki Jądra Atomowego i cząstek elementarnych. VI. Wzbudzenia jąder. Model powłokowy. Deformacje`, slajd 6.

Fizyczna interpretacja czterech multipoli promieniowania gamma. Elektryczne E1, E2 i E3 opisują odpowiednie składowe przejściowej gęstości ładunku, natomiast M1 pochodzi z prądów orbitalnych i magnetyzacji spinowej. Rząd L określa moment pędu fotonu oraz zmianę parzystości właściwą dla typu elektrycznego lub magnetycznego. Szerokość radiacyjna zależy zarówno od silnej potęgi energii fotonu Eγ, jak i od zredukowanego prawdopodobieństwa przejścia B(XL), dlatego sama różnica spinów nie wystarcza do identyfikacji multipola. Rysunki deformacji przedstawiają momenty przejściowe i nie muszą oznaczać trwałego statycznego kształtu.
Fizyczna interpretacja czterech multipoli promieniowania gamma. Elektryczne E1, E2 i E3 opisują odpowiednie składowe przejściowej gęstości ładunku, natomiast M1 pochodzi z prądów orbitalnych i magnetyzacji spinowej. Rząd L określa moment pędu fotonu oraz zmianę parzystości właściwą dla typu elektrycznego lub magnetycznego. Szerokość radiacyjna zależy zarówno od silnej potęgi energii fotonu Eγ, jak i od zredukowanego prawdopodobieństwa przejścia B(XL), dlatego sama różnica spinów nie wystarcza do identyfikacji multipola. Rysunki deformacji przedstawiają momenty przejściowe i nie muszą oznaczać trwałego statycznego kształtu.
Jedna linia gamma może być koherentną mieszaniną amplitud M1 i E2, jeśli oba rzędy spełniają warunek trójkąta momentów pędu i nie zmieniają parzystości danej pary stanów. Współczynnik δ jest stosunkiem amplitud E2/M1, a δ² odpowiada stosunkowi ich szerokości radiacyjnych; znak opisuje względną fazę w zadanej konwencji. Sam pik energii nie rozdziela składu. Informację o wartości i znaku δ dostarczają korelacje lub rozkłady kątowe, polaryzacja i konwersja wewnętrzna, natomiast czas życia ustala bezwzględną skalę B(M1) i B(E2). Mieszanie nie jest branchingiem do różnych stanów ani emisją dwóch fotonów.
Jedna linia gamma może być koherentną mieszaniną amplitud M1 i E2, jeśli oba rzędy spełniają warunek trójkąta momentów pędu i nie zmieniają parzystości danej pary stanów. Współczynnik δ jest stosunkiem amplitud E2/M1, a δ² odpowiada stosunkowi ich szerokości radiacyjnych; znak opisuje względną fazę w zadanej konwencji. Sam pik energii nie rozdziela składu. Informację o wartości i znaku δ dostarczają korelacje lub rozkłady kątowe, polaryzacja i konwersja wewnętrzna, natomiast czas życia ustala bezwzględną skalę B(M1) i B(E2). Mieszanie nie jest branchingiem do różnych stanów ani emisją dwóch fotonów.
Korelacja kątowa γ–γ powstaje, ponieważ pierwsza emisja wybiera podzespół stanów magnetycznych poziomu pośredniego, a kierunek drugiego fotonu staje się skorelowany z pierwszym. Rozkład dopasowuje się w wielu kątach funkcją Legendre'a; współczynniki zależą od spinów, multipoli, mixing ratio δ, alignment i deorientacji. Rzeczywiste detektory uśredniają W(θ) po skończonym kącie bryłowym, co tłumi różne rzędy przez odmienne współczynniki Q_k. Dlatego fit musi uwzględniać geometrię, wydajność, tło i doublety. Pojedynczy stosunek DCO może być praktycznym klasyfikatorem przy znanej bramce, lecz nie zastępuje pełnej korelacji ani testu alternatywnych spinów.
Korelacja kątowa γ–γ powstaje, ponieważ pierwsza emisja wybiera podzespół stanów magnetycznych poziomu pośredniego, a kierunek drugiego fotonu staje się skorelowany z pierwszym. Rozkład dopasowuje się w wielu kątach funkcją Legendre'a; współczynniki zależą od spinów, multipoli, mixing ratio δ, alignment i deorientacji. Rzeczywiste detektory uśredniają W(θ) po skończonym kącie bryłowym, co tłumi różne rzędy przez odmienne współczynniki Q_k. Dlatego fit musi uwzględniać geometrię, wydajność, tło i doublety. Pojedynczy stosunek DCO może być praktycznym klasyfikatorem przy znanej bramce, lecz nie zastępuje pełnej korelacji ani testu alternatywnych spinów.
Spolaryzowany liniowo foton gamma rozprasza się Comptonowsko preferencyjnie prostopadle do swojego wektora pola elektrycznego. Segmentowany HPGe lub clover może więc działać jako polarymetr: dwa hity w piku sumy wyznaczają płaszczyznę rozproszenia, a zliczenia prostopadłe i równoległe względem zdefiniowanej płaszczyzny reakcji dają asymetrię. Nierówne akceptancje koryguje współczynnik a(E), a polaryzację otrzymuje się z P=A/Q po kalibracji efektywnej mocy analizującej Q. Znak asymetrii nie ma uniwersalnego znaczenia bez konwencji geometrii i alignmentu. Dopiero połączenie z korelacją kątową, mixing ratio i czasem życia rozdziela elektryczny i magnetyczny charakter amplitud oraz ich bezwzględne B(XL).
Spolaryzowany liniowo foton gamma rozprasza się Comptonowsko preferencyjnie prostopadle do swojego wektora pola elektrycznego. Segmentowany HPGe lub clover może więc działać jako polarymetr: dwa hity w piku sumy wyznaczają płaszczyznę rozproszenia, a zliczenia prostopadłe i równoległe względem zdefiniowanej płaszczyzny reakcji dają asymetrię. Nierówne akceptancje koryguje współczynnik a(E), a polaryzację otrzymuje się z P=A/Q po kalibracji efektywnej mocy analizującej Q. Znak asymetrii nie ma uniwersalnego znaczenia bez konwencji geometrii i alignmentu. Dopiero połączenie z korelacją kątową, mixing ratio i czasem życia rozdziela elektryczny i magnetyczny charakter amplitud oraz ich bezwzględne B(XL).

W tym miejscu rozchodzą się dwa sposoby opisu struktury jądra. Jeżeli jądro leży blisko zamkniętych powłok, to jego najniższe wzbudzenia można często rozumieć jako ruch pojedynczych nukleonów albo dziur na konkretnych orbitalach. To jest świat modelu powłokowego, w którym liczą się liczby magiczne, rozszczepienie spin-orbit i oddziaływania resztkowe między nukleonami walencyjnymi.2

Kiedy jednak w jądrze rośnie liczba nukleonów walencyjnych i kształt przestaje być bliski idealnej kuli, coraz silniej ujawniają się zjawiska kolektywne. Królikowski mówi wprost o widmach rotacyjnych i oscylacyjnych oraz o modelach złożonych, które muszą uwzględniać nie tylko strukturę powłokową, ale również parowanie, klastrowanie, rotacje i oscylacje całych jąder.1 To bardzo ważna granica: wtedy jądro przestaje zachowywać się jak „jedna cząstka przeskakująca między orbitalami”, a zaczyna jak cały obiekt zbiorowy mający własne tryby ruchu.

Model zunifikowany rozdziela opis tego samego układu wielu nukleonów na konfiguracje jednocząstkowe i kwazicząstkowe, współrzędne kolektywnego kształtu i orientacji oraz ich sprzężenie. Nukleony walencyjne polaryzują rdzeń, a deformacja i drgania zmieniają energie oraz mieszanie orbitali. Po sprzężeniu powstają pasma na bandheadach kwazicząstkowych, multiplety cząstka–fonon, mieszanie K przez oddziaływanie Coriolisa i współistnienie kształtów. Dominacja konfiguracji blisko zamkniętych powłok albo regularnej kolektywności w jądrze zdeformowanym nie oznacza wyłączności; wspólnym testem funkcji falowej są energie, spiny, parzystości, czasy życia, B(E2/M1), momenty i reakcje transferu.
Model zunifikowany rozdziela opis tego samego układu wielu nukleonów na konfiguracje jednocząstkowe i kwazicząstkowe, współrzędne kolektywnego kształtu i orientacji oraz ich sprzężenie. Nukleony walencyjne polaryzują rdzeń, a deformacja i drgania zmieniają energie oraz mieszanie orbitali. Po sprzężeniu powstają pasma na bandheadach kwazicząstkowych, multiplety cząstka–fonon, mieszanie K przez oddziaływanie Coriolisa i współistnienie kształtów. Dominacja konfiguracji blisko zamkniętych powłok albo regularnej kolektywności w jądrze zdeformowanym nie oznacza wyłączności; wspólnym testem funkcji falowej są energie, spiny, parzystości, czasy życia, B(E2/M1), momenty i reakcje transferu.

Najczytelniejszym przykładem jest pasmo rotacyjne jądra zdeformowanego. Jeżeli jądro ma trwałe odchylenie od kształtu kulistego, może wykonywać ruch obrotowy podobny do kwantowego rotatora. Królikowski zapisuje energię takich stanów wzorem:

$$E_{\mathrm{rot}}(J) = \frac{\hbar^2 J(J+1)}{2\Im}$$

gdzie $J$ jest spinem stanu, a $\Im$ momentem bezwładności jądra.1 To bardzo silny wynik jakościowy: poziomy rotacyjne nie są przypadkowe, lecz rosną w uporządkowany sposób wraz z $J(J+1)$.

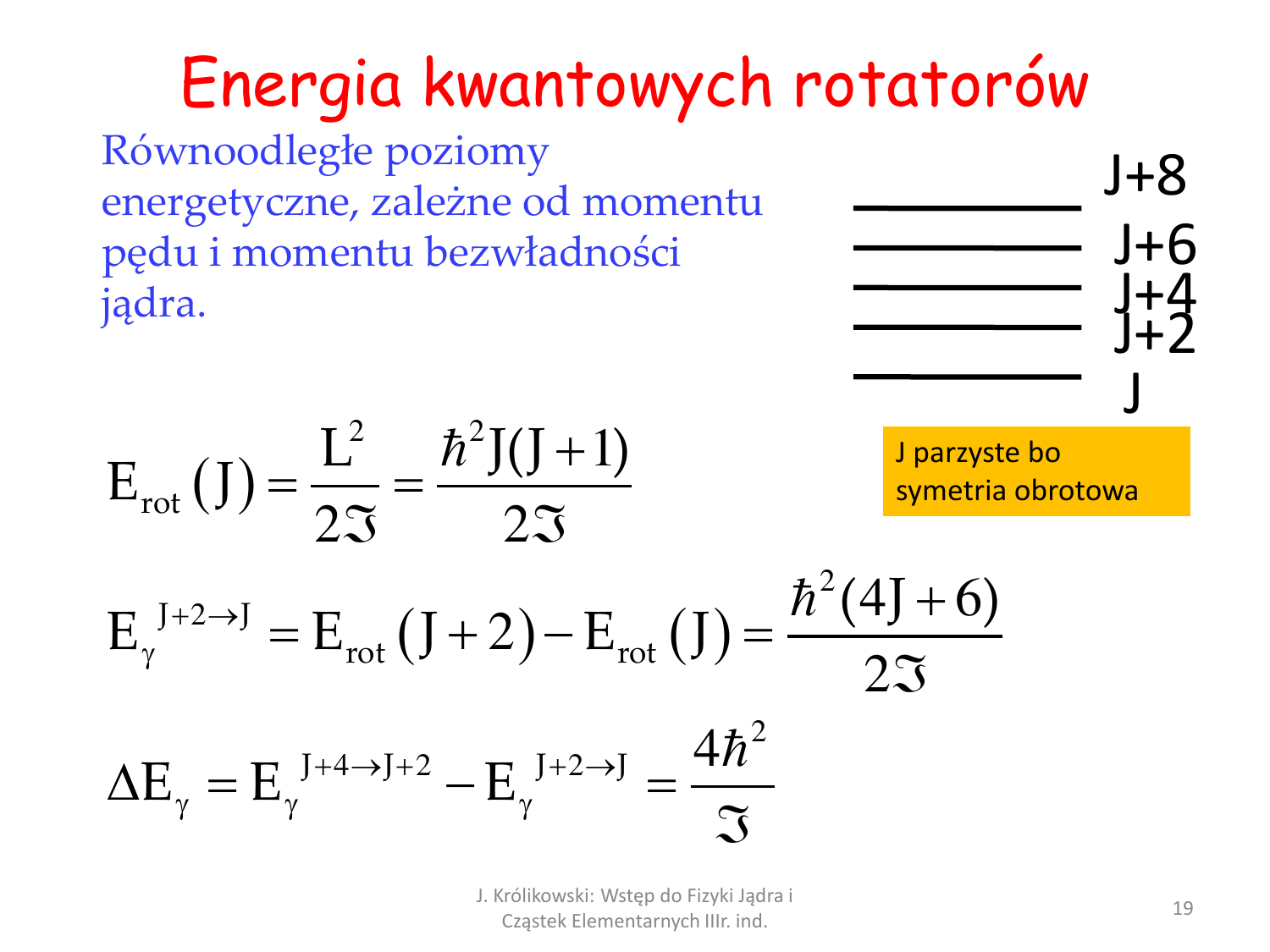

Slajd `Energia kwantowych rotatorów` ze skryptu J. Królikowskiego. Źródło: `Wstęp do Fizyki Jądra Atomowego i cząstek elementarnych. VI. Wzbudzenia jąder. Model powłokowy. Deformacje`, slajd 19.

Analiza pasma rotacyjnego zaczyna się od różnic energii, które tworzą obserwowane linie E2. Dla idealnego osiowego rotora K=0 energie poziomów rosną jak J(J+1), a Eγ przejść J→J−2 rośnie liniowo ze spinem. Z kolejnych linii wyznacza się częstość rotacji oraz moment kinematyczny ℐ^(1) i dynamiczny ℐ^(2); ten drugi jest szczególnie czuły na zmianę odpowiedzi jądra. Stałe momenty odpowiadają idealnemu rotorowi, płynny wzrost może odzwierciedlać rozciąganie lub słabnięcie parowania, a skok — przecięcie pasm i wyrównanie kwazicząstek. Sama krzywa nie identyfikuje mechanizmu bez B(E2), momentów, rozgałęzień i sąsiednich pasm.
Analiza pasma rotacyjnego zaczyna się od różnic energii, które tworzą obserwowane linie E2. Dla idealnego osiowego rotora K=0 energie poziomów rosną jak J(J+1), a Eγ przejść J→J−2 rośnie liniowo ze spinem. Z kolejnych linii wyznacza się częstość rotacji oraz moment kinematyczny ℐ^(1) i dynamiczny ℐ^(2); ten drugi jest szczególnie czuły na zmianę odpowiedzi jądra. Stałe momenty odpowiadają idealnemu rotorowi, płynny wzrost może odzwierciedlać rozciąganie lub słabnięcie parowania, a skok — przecięcie pasm i wyrównanie kwazicząstek. Sama krzywa nie identyfikuje mechanizmu bez B(E2), momentów, rozgałęzień i sąsiednich pasm.
W osiowo zdeformowanym jądrze K jest projekcją całkowitego J na oś symetrii w układzie własnym, a nie pełnym spinem laboratoryjnym. Konfiguracja o K tworzy pasmo zaczynające się zwykle od bandheadu J=K; dodatkowe symetrie mogą ograniczać dozwoloną sekwencję, jak w parzysto-parzystym paśmie K=0. Przejście jest K-dozwolone, gdy ΔK≤L, natomiast dla ΔK>L jest hamowane ze stopniem ν=ΔK−L. Na planszy E2 łączy J_i=8 z J_f=6, więc spełnia zwykły warunek ΔJ=2, lecz przy ΔK=6 ma ν=4. Trójosiowość, Coriolis, oddziaływania resztkowe i drgania domieszkowują inne K, dlatego zakaz nie jest absolutny.
W osiowo zdeformowanym jądrze K jest projekcją całkowitego J na oś symetrii w układzie własnym, a nie pełnym spinem laboratoryjnym. Konfiguracja o K tworzy pasmo zaczynające się zwykle od bandheadu J=K; dodatkowe symetrie mogą ograniczać dozwoloną sekwencję, jak w parzysto-parzystym paśmie K=0. Przejście jest K-dozwolone, gdy ΔK≤L, natomiast dla ΔK>L jest hamowane ze stopniem ν=ΔK−L. Na planszy E2 łączy J_i=8 z J_f=6, więc spełnia zwykły warunek ΔJ=2, lecz przy ΔK=6 ma ν=4. Trójosiowość, Coriolis, oddziaływania resztkowe i drgania domieszkowują inne K, dlatego zakaz nie jest absolutny.
Parowanie łączy nukleony w stanach czasowo odwróconych i tworzy kwazicząstki z luką Δ. W opisie cranking rotacja próbuje wyrównać składowe momentów pędu względem osi obrotu, natomiast koherentne pary częściowo znoszą tę odpowiedź, obniżając moment bezwładności względem rotora sztywnego. Wraz ze wzrostem częstości konfiguracje dwu-kwazicząstkowe mogą się wyrównywać, luka słabnie, a ℐ rośnie lub skacze przy przecięciu pasm. Skala parowania jest testowana przez odstępy mas z poprawnym czynnikiem (−1)^N, transfer par i pasma kwazicząstkowe; B(E2) i momenty są potrzebne, by odróżnić alignment od równoczesnej zmiany kształtu.
Parowanie łączy nukleony w stanach czasowo odwróconych i tworzy kwazicząstki z luką Δ. W opisie cranking rotacja próbuje wyrównać składowe momentów pędu względem osi obrotu, natomiast koherentne pary częściowo znoszą tę odpowiedź, obniżając moment bezwładności względem rotora sztywnego. Wraz ze wzrostem częstości konfiguracje dwu-kwazicząstkowe mogą się wyrównywać, luka słabnie, a ℐ rośnie lub skacze przy przecięciu pasm. Skala parowania jest testowana przez odstępy mas z poprawnym czynnikiem (−1)^N, transfer par i pasma kwazicząstkowe; B(E2) i momenty są potrzebne, by odróżnić alignment od równoczesnej zmiany kształtu.
Backbending ujawnia się nie w pojedynczej linii, lecz w nagłej zmianie przyrostów kolejnych Eγ i charakterystycznym piku dynamicznego momentu bezwładności. W układzie obracającym routhiany sparowanego pasma g i wyrównanej konfiguracji dwu-kwazicząstkowej s przecinają się, a oddziaływanie tworzy unikane przecięcie i stopniową zmianę składu obserwowanego pasma. Dodatkowy alignment mierzy się względem gładkiego odniesienia Harrisa. Zgodny przyrost i_x i pik ℐ^(2) wspierają taką interpretację, lecz dopiero B(E2), Q_t, g-faktory, sąsiednie jądra, blokowanie i obliczenia cranked shell model identyfikują konfigurację i rozstrzygają, czy zmienił się również kształt.
Backbending ujawnia się nie w pojedynczej linii, lecz w nagłej zmianie przyrostów kolejnych Eγ i charakterystycznym piku dynamicznego momentu bezwładności. W układzie obracającym routhiany sparowanego pasma g i wyrównanej konfiguracji dwu-kwazicząstkowej s przecinają się, a oddziaływanie tworzy unikane przecięcie i stopniową zmianę składu obserwowanego pasma. Dodatkowy alignment mierzy się względem gładkiego odniesienia Harrisa. Zgodny przyrost i_x i pik ℐ^(2) wspierają taką interpretację, lecz dopiero B(E2), Q_t, g-faktory, sąsiednie jądra, blokowanie i obliczenia cranked shell model identyfikują konfigurację i rozstrzygają, czy zmienił się również kształt.
Wewnętrzny Q₀ opisuje kwadrupolowy rozkład ładunku w układzie własnym, laboratoryjny Q_s jest statyczną obserwablą konkretnego stanu, a Q_t parametryzuje amplitudę przejścia E2. W osiowym rotorze geometria daje Q_s(J,K) z Q₀; dlatego dla prolate Q₀>0 stan 2⁺ pasma K=0 ma ujemny Q_s=−2Q₀/7. B(E2) zawiera Q_t² i kwadrat współczynnika Clebscha–Gordana, więc nie niesie znaku. Równość Q_t≈Q₀ jest wnioskiem sztywnego osiowego modelu, a nie definicją; trójosiowość, miękkość, mieszanie kształtów lub zmiana konfiguracji ze spinem mogą ją naruszyć.
Wewnętrzny Q₀ opisuje kwadrupolowy rozkład ładunku w układzie własnym, laboratoryjny Q_s jest statyczną obserwablą konkretnego stanu, a Q_t parametryzuje amplitudę przejścia E2. W osiowym rotorze geometria daje Q_s(J,K) z Q₀; dlatego dla prolate Q₀>0 stan 2⁺ pasma K=0 ma ujemny Q_s=−2Q₀/7. B(E2) zawiera Q_t² i kwadrat współczynnika Clebscha–Gordana, więc nie niesie znaku. Równość Q_t≈Q₀ jest wnioskiem sztywnego osiowego modelu, a nie definicją; trójosiowość, miękkość, mieszanie kształtów lub zmiana konfiguracji ze spinem mogą ją naruszyć.

Z tego wynika od razu konsekwencja spektroskopowa. Jeżeli obserwujemy serię poziomów, między którymi przejścia gamma układają się w regularną drabinę, to mamy mocną wskazówkę, że patrzymy na ruch kolektywny zdeformowanego jądra, a nie tylko na pojedyncze wzbudzenie powłokowe.1 Królikowski zaznacza też, że w takich pasmach pojawiają się często stany o parzystych wartościach $J$, co wiąże się z symetrią obrotową jądra.1

Drugą wielką klasą wzbudzeń kolektywnych są drgania, czyli widma oscylacyjne. W tym obrazie jądro nie obraca się jak sztywna bryła, lecz oscyluje wokół swojego kształtu równowagowego. Dla czytelnika serwisu najważniejsze jest rozróżnienie praktyczne: w modelu kroplowym deformacja może rosnąć aż do scission i rozszczepienia, natomiast w widmach oscylacyjnych i rotacyjnych jądro pozostaje całością i tylko przechodzi między kolejnymi stanami wzbudzonymi.3

Idealny wibrator U(5), jądro miękkie względem γ w granicy O(6) i osiowy rotor SU(3) są punktami odniesienia, a nie trzema rozłącznymi szufladami. Graniczne wartości R₄/₂ wynoszą odpowiednio 2,00, 2,50 i 10/3, lecz podobny stosunek energii może powstać w różnych funkcjach falowych. Klasyfikacja wymaga równoczesnego porównania E(2₁⁺), bezwzględnych B(E2), momentów Q_s i Q₀/Q_t, rozgałęzień, reguł Alagi, poziomów 0⁺ oraz staggering pasma γ. Realne jądra mogą leżeć między granicami, być trójosiowe, mieszać konfiguracje i wykazywać współistnienie kształtów; dlatego rozstrzygające są spójne przewidywania wielu obserwabli, nie jedna liczba.
Idealny wibrator U(5), jądro miękkie względem γ w granicy O(6) i osiowy rotor SU(3) są punktami odniesienia, a nie trzema rozłącznymi szufladami. Graniczne wartości R₄/₂ wynoszą odpowiednio 2,00, 2,50 i 10/3, lecz podobny stosunek energii może powstać w różnych funkcjach falowych. Klasyfikacja wymaga równoczesnego porównania E(2₁⁺), bezwzględnych B(E2), momentów Q_s i Q₀/Q_t, rozgałęzień, reguł Alagi, poziomów 0⁺ oraz staggering pasma γ. Realne jądra mogą leżeć między granicami, być trójosiowe, mieszać konfiguracje i wykazywać współistnienie kształtów; dlatego rozstrzygające są spójne przewidywania wielu obserwabli, nie jedna liczba.

To rozróżnienie dobrze pokazuje, dlaczego nie istnieje jeden „uniwersalny model jądra”. Różne pytania wymagają różnych narzędzi. Gdy chcemy wiedzieć, czemu pewne jądra są magiczne i skąd biorą się szczeliny powłokowe, potrzebujemy modelu powłokowego. Gdy chcemy śledzić drogę ciężkiego jądra ku podziałowi, przydaje się model kroplowy. Gdy zaś chcemy zrozumieć regularne kaskady gamma jąder zdeformowanych, musimy dopuścić ruch kolektywny całego jądra.1,2,3

Królikowski wspomina także o jądrach superzdeformowanych.1 To ważne choćby jako sygnał, że deformacja nie musi być małym zaburzeniem. Niektóre jądra potrafią utrzymywać bardzo wydłużone konfiguracje i tworzyć dla nich własne pasma poziomów oraz własne serie przejść gamma. Dla naszego serwisu nie trzeba tu jeszcze budować osobnego rozdziału technicznego, ale warto pamiętać, że deformacja jądra jest zmienną dynamiczną, a nie tylko etapem „w stronę pęknięcia”.

Najkrótszy wniosek jest więc taki: wzbudzenia jąder to wspólny język dla spektroskopii gamma, modelu powłokowego i zjawisk kolektywnych. Przejścia gamma pokazują, jak jądro schodzi po drabinie stanów wzbudzonych, reguły wyboru i zachowanie momentu pędu mówią, które przejścia są w ogóle możliwe, a pasma rotacyjne i oscylacyjne ujawniają, kiedy jądro zachowuje się już jak obiekt zbiorowy, a nie tylko zbiór pojedynczych nukleonów.1

Historia badań wzbudzeń jądrowych

Pierwsze dowody na istnienie wzbudzonych stanów jądrowych uzyskał Otto Hahn w Niemczech już w 1921 roku, obserwując metastabilne stany izomeryczne UX2 (protaktyn-234m) — choć interpretacja był jeszcze niekompletna. Systematyczna teoria poziomów jądrowych wzbudzonych rozwinęła się w latach 1935–1950, równolegle z rozwojem spektroskopii gamma.

Georg Gamow w latach trzydziestych zaproponował model kwantowy tunelowania dla rozpadu alfa, który był pierwszym kwantowym opisem stanów wewnątrz jądra. Hans Bethe w słynnej serii artykułów w Reviews of Modern Physics (1936–1937) — łącznie z Bacherem i Livingstonem, zwanych „Bethe Bible" — systematycznie omówił energię stanów jądrowych, reguły wyboru przejść i strukturę widm.

Niels Bohr w 1939 roku, pracując z Wheelerem, sformułował model kroplowy dla jądra jądrowego, który posłużył jako podstawa do opisu wzbudzeń kolektywnych. Model Bohra zakładał, że jądro zachowuje się jak kropla cieczy z powierzchniową energią napięcia — i ten model dał pierwszą podstawę do zrozumienia drgań i deformacji kolektywnych.

Wielki przełom nastąpił w 1952–1953 roku, gdy Aage Bohr (syn Nielsa Bohra) i Ben Roy Mottelson sformułowali zunifikowany model jądra atomowego (Unified Model), który łączył strukturę powłokową (model powłokowy Mayer-Jensen z 1949) z kolektywnym ruchem obrotowym i drgającym. Ich praca wyjaśniła regularne pasma rotacyjne obserwowane w ciężkich jądrach i dała przewidywania, które potwierdzono eksperymentalnie. W 1975 roku Aage Bohr, Ben Mottelson i James Rainwater otrzymali Nagrodę Nobla z fizyki za odkrycie związku między ruchem kolektywnym a ruchem cząstek w jądrach.4

Oś rozwoju pojęć i narzędzi: od rozpoznania Pa-234m jako izomeru, przez schematy poziomów i model powłokowy, do deformacji Rainwatera oraz sprzężenia ruchu jednocząstkowego z kolektywnym u Aage Bohra i Bena Mottelsona. Artykuł Rainwatera z 1950 roku odpowiadał na problem dużych momentów kwadrupolowych; model zunifikowany zachował powłoki, dodając odkształcalny rdzeń, rotacje i drgania. Wzbudzenie kulombowskie, korelacje, pomiary czasów życia, Ge(Li), tablice koincydencyjne i współczesne śledzenie w segmentowanych HPGe kolejno zwiększały liczbę obserwabli. Daty modelu i zakres Nagrody Nobla zweryfikowano w Physical Review oraz oficjalnym komunikacie Nobla, a opis tracking w dokumentacji AGATA.
Oś rozwoju pojęć i narzędzi: od rozpoznania Pa-234m jako izomeru, przez schematy poziomów i model powłokowy, do deformacji Rainwatera oraz sprzężenia ruchu jednocząstkowego z kolektywnym u Aage Bohra i Bena Mottelsona. Artykuł Rainwatera z 1950 roku odpowiadał na problem dużych momentów kwadrupolowych; model zunifikowany zachował powłoki, dodając odkształcalny rdzeń, rotacje i drgania. Wzbudzenie kulombowskie, korelacje, pomiary czasów życia, Ge(Li), tablice koincydencyjne i współczesne śledzenie w segmentowanych HPGe kolejno zwiększały liczbę obserwabli. Daty modelu i zakres Nagrody Nobla zweryfikowano w Physical Review oraz oficjalnym komunikacie Nobla, a opis tracking w dokumentacji AGATA.

Reguły wyboru przejść gamma — szczegóły

Regułą wyboru przejść gamma jest wymóg zachowania momentu pędu, zachowania parzystości i zachowania energii. Emitowany foton gamma jest kwantowym obiektem o spinie 1 (ale może przenosić wielobiegunowe momentu pędu $L$, bo pole elektromagnetyczne ma wyższe multipolarności). Reguły są następujące:

Jeśli jądro przechodzi ze stanu $|J_i, \pi_i\rangle$ do stanu $|J_f, \pi_f\rangle$, to przenoszony moment pędu $L$ musi spełniać:

$$|J_i - J_f| \leq L \leq J_i + J_f$$

oraz $L \geq 1$ (foton nie może przenosić $L=0$). Dodatkowo zachowanie parzystości wymaga:

  • Dla przejść elektrycznych ($EL$): $\pi_i \cdot \pi_f = (-1)^L$
  • Dla przejść magnetycznych ($ML$): $\pi_i \cdot \pi_f = (-1)^{L+1}$

W praktyce najważniejsze typy przejść to:

  • E1 (elektryczne dipolowe): najczęstsze i najszybsze, przenoszą $L=1$, zmieniają parzystość
  • E2 (elektryczne kwadruplowe): charakterystyczne dla przejść w pasmach rotacyjnych zdeformowanych jąder, przenoszą $L=2$, nie zmieniają parzystości
  • M1 (magnetyczne dipolowe): ważne dla przejść między stanami powłokowymi podobnej konfiguracji
  • E3 (elektryczne oktupolowe): dla przejść oktuplowych w jądrach z deformacją oktuplową

Prędkość przejścia gamma ($\Gamma$, szerokość poziomu w eV lub czas życia $\tau$ w s) zależy silnie od wielobiegunowości i od energii fotonu gamma:

$$\Gamma \propto E_\gamma^{2L+1} \cdot |\langle J_f \| M_L \| J_i \rangle|^2$$

gdzie $\langle J_f \| M_L \| J_i \rangle$ jest zredukowanym elementem macierzowym operatora multipolarności $L$. Szerokości radiacyjne przejść $E1$ są typowo $\sim 10^{-2}$ eV, dla $E2$ $\sim 10^{-5}$ eV, dla $E3$ jeszcze mniejsze. Czas życia wzbudzenia wzrasta szybko z rosnącym $L$.4

Łańcuch zależności od struktury jądra do obserwowanego czasu życia. Zredukowane prawdopodobieństwo B(XL) opisuje część strukturalną przejścia, natomiast czynnik Eγ^(2L+1) daje silną zależność fazową od energii fotonu. Każdy otwarty kanał wnosi szerokość częściową, ich suma tworzy Γ_tot, a udział kanału wynosi Γ_c/Γ_tot. Średni czas życia stanu spełnia τ=ℏ/Γ_tot, zaś okres połowicznego zaniku pojedynczej populacji T_1/2=τ ln 2. Naturalna szerokość poziomu nie jest rozdzielczością detektora. Pomiar τ, rozgałęzień i konwersji wewnętrznej pozwala wydzielić Γγ, obliczyć B(XL) i testować model funkcji falowych.
Łańcuch zależności od struktury jądra do obserwowanego czasu życia. Zredukowane prawdopodobieństwo B(XL) opisuje część strukturalną przejścia, natomiast czynnik Eγ^(2L+1) daje silną zależność fazową od energii fotonu. Każdy otwarty kanał wnosi szerokość częściową, ich suma tworzy Γ_tot, a udział kanału wynosi Γ_c/Γ_tot. Średni czas życia stanu spełnia τ=ℏ/Γ_tot, zaś okres połowicznego zaniku pojedynczej populacji T_1/2=τ ln 2. Naturalna szerokość poziomu nie jest rozdzielczością detektora. Pomiar τ, rozgałęzień i konwersji wewnętrznej pozwala wydzielić Γγ, obliczyć B(XL) i testować model funkcji falowych.
Jednostka Weissa–Kopfera porównuje zmierzone B(XL) z prostą estymatą jednocząstkową B_W(XL), zależną od liczby masowej, elektrycznego lub magnetycznego charakteru oraz rzędu multipola. Wynik większy od 1 W.u. oznacza wzmocnienie względem tej estymaty, a mniejszy — hamowanie, lecz sam nie identyfikuje mechanizmu. Silne E2 może wynikać z koherentnego ruchu wielu protonów; małe B może wskazywać na słabe nakładanie konfiguracji albo przybliżoną symetrię. W.u. nie jest prawdopodobieństwem, niepewnością ani absolutnym progiem kolektywności. Czynnik hamowania czasu F_W używa odwrotnej perspektywy: duża wartość oznacza dłuższy częściowy czas życia niż w estymacie.
Jednostka Weissa–Kopfera porównuje zmierzone B(XL) z prostą estymatą jednocząstkową B_W(XL), zależną od liczby masowej, elektrycznego lub magnetycznego charakteru oraz rzędu multipola. Wynik większy od 1 W.u. oznacza wzmocnienie względem tej estymaty, a mniejszy — hamowanie, lecz sam nie identyfikuje mechanizmu. Silne E2 może wynikać z koherentnego ruchu wielu protonów; małe B może wskazywać na słabe nakładanie konfiguracji albo przybliżoną symetrię. W.u. nie jest prawdopodobieństwem, niepewnością ani absolutnym progiem kolektywności. Czynnik hamowania czasu F_W używa odwrotnej perspektywy: duża wartość oznacza dłuższy częściowy czas życia niż w estymacie.

Izomery jądrowe — stany metastabilne

Gdy przejście gamma między dwoma stanami jest silnie zabronione (wysoka wielobiegunowość, duża różnica spinu lub niesymetryczna para stanów), czas życia wzbudzenia może wzrosnąć z typowych $10^{-12}\,\mathrm{s}$ (pikosekundy) do minut, godzin lub lat. Takie długożyciowe wzbudzenie nazywa się izomerem jądrowym (nuclear isomer).

Izomer powstaje wtedy, gdy mała jest suma wszystkich szerokości odpływu ze stanu. Może to wynikać z dużej zmiany spinu i wysokiej multipolarności, małej energii przejścia, pułapki spinowej w układzie poziomów, hamowania projekcji K w jądrze osiowo zdeformowanym, słabego nakładania konfiguracji albo bariery między minimami kształtu. Żaden z tych mechanizmów sam nie daje absolutnej stabilności: mieszanie stanów, konwersja wewnętrzna, kanały cząstkowe, rozszczepienie lub kaskada przez stan pośredni mogą otworzyć szybszą drogę. Najdłuższe czasy zwykle wynikają z nałożenia kilku utrudnień.
Izomer powstaje wtedy, gdy mała jest suma wszystkich szerokości odpływu ze stanu. Może to wynikać z dużej zmiany spinu i wysokiej multipolarności, małej energii przejścia, pułapki spinowej w układzie poziomów, hamowania projekcji K w jądrze osiowo zdeformowanym, słabego nakładania konfiguracji albo bariery między minimami kształtu. Żaden z tych mechanizmów sam nie daje absolutnej stabilności: mieszanie stanów, konwersja wewnętrzna, kanały cząstkowe, rozszczepienie lub kaskada przez stan pośredni mogą otworzyć szybszą drogę. Najdłuższe czasy zwykle wynikają z nałożenia kilku utrudnień.

Klasyczne przykłady izomerów jądrowych:

Technet-99m ($^{99m}$Tc, $t_{1/2} = 6{,}01\,\mathrm{h}$, $E_\gamma = 140\,\mathrm{keV}$): najważniejszy radioizotop medyczny w diagnostyce scyntygraficznej i SPECT. Przejście z $9/2^-$ do stanu podstawowego $1/2^-$ wymaga przekazania $L=4$, co jest silnie zabronione, stąd długi czas życia. Stosowany w medycynie nuklearnej do obrazowania tarczycy, kości, nerek, serca (perfuzja). Generowany z molibdenu-99 ($^{99}$Mo, $t_{1/2} = 65{,}9\,\mathrm{h}$) w generatorach Mo-99/Tc-99m.

Pełny łańcuch Mo-99/Tc-99m oraz dokładny schemat poziomów z danych ewaluowanych ENSDF/NNDC. Stan 142,6836 keV o Jπ=1/2⁻ i T1/2=6,0072 h przechodzi głównie przez niemal całkowicie skonwertowane przejście E3 o energii 2,1726 keV do poziomu 140,5110 keV, a następnie przez M1+E2 do stanu podstawowego 9/2⁺, emitując foton 140,511 keV z intensywnością około 89% na rozpad. Generator rozdziela chemicznie nadtechnecjan TcO₄⁻ od związanego molibdenianu. Nośnik radiofarmaceutyku wyznacza biodystrybucję, gamma-kamera kolimuje i rejestruje część fotonów, a dawkę tworzą wszystkie emisje i ich biokinetyka — nie tylko sygnał użyty do rekonstrukcji SPECT.
Pełny łańcuch Mo-99/Tc-99m oraz dokładny schemat poziomów z danych ewaluowanych ENSDF/NNDC. Stan 142,6836 keV o Jπ=1/2⁻ i T1/2=6,0072 h przechodzi głównie przez niemal całkowicie skonwertowane przejście E3 o energii 2,1726 keV do poziomu 140,5110 keV, a następnie przez M1+E2 do stanu podstawowego 9/2⁺, emitując foton 140,511 keV z intensywnością około 89% na rozpad. Generator rozdziela chemicznie nadtechnecjan TcO₄⁻ od związanego molibdenianu. Nośnik radiofarmaceutyku wyznacza biodystrybucję, gamma-kamera kolimuje i rejestruje część fotonów, a dawkę tworzą wszystkie emisje i ich biokinetyka — nie tylko sygnał użyty do rekonstrukcji SPECT.

Hafn-178m2 ($^{178m2}$Hf, $t_{1/2} = 31\,\mathrm{lat}$, $E_{wzb} = 2,447\,\mathrm{MeV}$): rekordowy izomer pod względem gęstości energii — zawiera 2,447 MeV energii w jednym jądrze. Był przedmiotem kontrowersyjnych badań nad możliwością indukowanej emisji gamma (tzw. „bomba hafnowa"), szczególnie po raporcie DARPA z 1998 roku. Szczegółowe badania w TRIUMF i innych laboratoriach nie potwierdziły możliwości efektywnego wyzwolenia tej energii przez zewnętrzne promieniowanie X.

Metoda weryfikacji twierdzenia o indukowanym przyspieszeniu deekscytacji Hf-178m2. Dobrze ustalone są energia wzbudzenia około 2,446 MeV, Jπ=16⁺, K≈16, czas połowicznego zaniku około 31 lat i wielostopniowa spontaniczna kaskada. Hipotetyczny stan bramkowy musi dawać przewidywalny, wieloliniowy podpis zależny od energii i strumienia wiązki, odróżnialny od fluorescencji i tła aparatu. Wiarygodny test wymaga naprzemiennych cykli beam-on/off, próbki kontrolnej, korekt czasu martwego, pile-up, wydajności i absorpcji oraz niezależnej replikacji. Eksperymenty synchrotronowe APS, 2005 i SSRF, 2013 nie wykazały istotnego wzmocnienia i wyznaczyły górne granice; wynik zerowy nie dowodzi logicznej niemożliwości, ale brak reprodukowalnego dowodu na użyteczne wyzwalanie.
Metoda weryfikacji twierdzenia o indukowanym przyspieszeniu deekscytacji Hf-178m2. Dobrze ustalone są energia wzbudzenia około 2,446 MeV, Jπ=16⁺, K≈16, czas połowicznego zaniku około 31 lat i wielostopniowa spontaniczna kaskada. Hipotetyczny stan bramkowy musi dawać przewidywalny, wieloliniowy podpis zależny od energii i strumienia wiązki, odróżnialny od fluorescencji i tła aparatu. Wiarygodny test wymaga naprzemiennych cykli beam-on/off, próbki kontrolnej, korekt czasu martwego, pile-up, wydajności i absorpcji oraz niezależnej replikacji. Eksperymenty synchrotronowe APS, 2005 i SSRF, 2013 nie wykazały istotnego wzmocnienia i wyznaczyły górne granice; wynik zerowy nie dowodzi logicznej niemożliwości, ale brak reprodukowalnego dowodu na użyteczne wyzwalanie.

Nuklid ¹¹⁷mIn ($^{117m}$In, $t_{1/2} = 116,2\,\mathrm{min}$): stosowany w medycynie nuklearnej jako środek diagnostyczny w obrazowaniu scyntygraficznym.

Nuklid ¹⁸⁰m¹Ta ($^{180m}$Ta, $t_{1/2} > 10^{15}\,\mathrm{lat}$): jedyny trwały izomer jądrowy w przyrodzie. Tantal-180m jest jedynym nukliodem, który w stanie wzbudzonym jest trwalszy niż w stanie podstawowym ($^{180}$Ta ma czas życia ~8 h).4

Model kolektywny Bohra–Mottelson

Zunifikowany model jądra Bohra i Mottelson (1952–1953) opisuje jądro atomowe jako układ, w którym nukleony walencyjne (poza zamkniętymi powłokami) poruszają się w potencjale samo­konsekwentnym generowanym przez rdzeń jądra, który sam może być zdeformowany i dynamicznie drżeć.

Hamiltonowski model składa się z trzech części:

$$H = H_{jednocząst.} + H_{kol.} + H_{sprz.}$$

gdzie:

  • $H_{jednocząst.}$ opisuje ruch nukleonów walencyjnych w polu centralnym
  • $H_{kol.}$ opisuje kolektywne stopnie swobody (deformację, rotację, drgania)
  • $H_{sprz.}$ to oddziaływanie między nukleonami walencyjnymi a kolektywną powierzchnią jądra

Kluczową rolę odgrywa parametr deformacji $\beta_2$ (kwadruplowa), który opisuje odchylenie kształtu od kuli:

$$R(\theta, \phi) = R_0 \left[1 + \beta_2 Y_2^0(\theta, \phi) + \ldots\right]$$

Dla $\beta_2 = 0$ jądro jest kuliste. Dla $\beta_2 > 0$ mamy deformację prolate (wydłużona, jak cytryna), dla $\beta_2 < 0$ oblate (spłaszczona, jak dysk). Wiele ciężkich jąder (A > 150, poza powłokami magicznymi) ma trwałe deformacje prolate z $\beta_2 \approx 0{,}1{-}0{,}4$.

Pełniejszy opis kwadrupolowego kształtu używa β≥0 jako amplitudy deformacji i γ jako sposobu jej rozdzielenia między osie główne. Dla niezerowego β wartości γ=0°, 30° i 60° odpowiadają odpowiednio kształtom osiowo wydłużonemu, maksymalnie trójosiowemu i osiowo spłaszczonemu; przy β=0 kierunek γ jest nieokreślony. Powierzchnia energii E(β,γ) rozróżnia głębokie minima, płaskie doliny i współistnienie kształtów, a drgania β i γ są ruchami w różnych kierunkach tej mapy. Kąty Eulera Ω opisują orientację bryły, nie jej kształt. Symbol γ w tym kontekście nie oznacza fotonu gamma, a pojedynczy stosunek energii nie wystarcza do jednoznacznego wyznaczenia β i γ.
Pełniejszy opis kwadrupolowego kształtu używa β≥0 jako amplitudy deformacji i γ jako sposobu jej rozdzielenia między osie główne. Dla niezerowego β wartości γ=0°, 30° i 60° odpowiadają odpowiednio kształtom osiowo wydłużonemu, maksymalnie trójosiowemu i osiowo spłaszczonemu; przy β=0 kierunek γ jest nieokreślony. Powierzchnia energii E(β,γ) rozróżnia głębokie minima, płaskie doliny i współistnienie kształtów, a drgania β i γ są ruchami w różnych kierunkach tej mapy. Kąty Eulera Ω opisują orientację bryły, nie jej kształt. Symbol γ w tym kontekście nie oznacza fotonu gamma, a pojedynczy stosunek energii nie wystarcza do jednoznacznego wyznaczenia β i γ.

Dla jąder ze stałą deformacją prolate pasmo rotacyjne ma energie:

$$E(J) = \frac{\hbar^2}{2\mathcal{I}} J(J+1)$$

z regularnym układem poziomów $0^+, 2^+, 4^+, 6^+, 8^+, \ldots$ dla pasm gronowych (ground state band) i analogicznych pasm dla wzbudzonych band. Moment bezwładności $\mathcal{I}$ jest proporcjonalny do masy jądra i kwadratu odkształcenia:

$$\mathcal{I}_{rigid} = \frac{2}{5} M R_0^2 (1 + 0{,}31\beta_2 + \ldots)$$

choć w praktyce mierzony $\mathcal{I}$ odbiega od wartości sztywnej rotacji, bo jądro kwantowe zachowuje się jak irrotacyjna ciecz (superfluid nuclear rotation), co daje $\mathcal{I}_{fluid} \ll \mathcal{I}_{rigid}$.4

Spektroskopia gamma — metody pomiarowe

Eksperymentalne badanie widm gamma jąder wzbudzonych opiera się na kilku technikach pomiarowych:

Detektory HPGe (High-Purity Germanium) — kryształy germanu o bardzo wysokiej czystości, w których promieniowanie gamma tworzy pary elektron-dziura proporcjonalnie do swojej energii. Rozdzielczość energetyczna HPGe to ~0,1–0,2% przy 1332 keV ($^{60}$Co) — znacznie lepsza niż dla scyntylatorów NaI(Tl) (~6–8%). Wymagają chłodzenia ciekłym azotem lub kriochłodnicami Peltiera. Standardowe wyposażenie laboratoriów spektroskopii jądrowej.

W HPGe o położeniu zdarzenia w widmie decyduje suma energii zdeponowanej podczas okna integracji, a nie sama nazwa pierwszego mechanizmu oddziaływania. Fotoefekt, wielokrotne rozproszenia Comptona i tworzenie par mogą prowadzić do piku pełnej energii, natomiast ucieczka fotonu daje kontinuum albo piki pojedynczej i podwójnej ucieczki. Energia depozycji tworzy średnio jedną parę elektron–dziura na około 2,96 eV w 77 K; pole zbiera ładunek, przedwzmacniacz przetwarza go na skok napięcia, filtr kształtuje impuls, a ADC przypisuje kanał histogramu. FWHM obejmuje statystykę z czynnikiem Fano, szum elektroniki i zbieranie ładunku, dlatego nie należy jej utożsamiać z naturalną szerokością Γ poziomu jądrowego.
W HPGe o położeniu zdarzenia w widmie decyduje suma energii zdeponowanej podczas okna integracji, a nie sama nazwa pierwszego mechanizmu oddziaływania. Fotoefekt, wielokrotne rozproszenia Comptona i tworzenie par mogą prowadzić do piku pełnej energii, natomiast ucieczka fotonu daje kontinuum albo piki pojedynczej i podwójnej ucieczki. Energia depozycji tworzy średnio jedną parę elektron–dziura na około 2,96 eV w 77 K; pole zbiera ładunek, przedwzmacniacz przetwarza go na skok napięcia, filtr kształtuje impuls, a ADC przypisuje kanał histogramu. FWHM obejmuje statystykę z czynnikiem Fano, szum elektroniki i zbieranie ładunku, dlatego nie należy jej utożsamiać z naturalną szerokością Γ poziomu jądrowego.

Tablice detektorów gamma — systemy wielu detektorów HPGe rozmieszczonych sferycznie wokół tarczy (jak EUROBALL w Europie, Gammasphere w USA, AGATA — Advanced GAmma Tracking Array). Permettują pomiar koincydencji gamma-gamma, czyli śledzenie kaskad deekscytacji przez wiele przejść jednocześnie. Dzięki temu można odtworzyć schemat poziomów jądra nawet dla bardzo krótkożyciowych produktów reakcji.

Tablica gamma zapisuje energię, czas i położenie każdego hitu, a event builder łączy je w zdarzenia za pomocą wspólnego zegara. Po odjęciu przeskalowanego tła random macierz Eγ×Eγ ujawnia pary linii należących do wspólnej kaskady; w macierzy symetrycznej każda para występuje w dwóch odbitych punktach. Sześcian Eγ³ pozwala na podwójne bramkowanie i znacznie czystsze projekcje. Sama koincydencja nie ustala jednak kolejności ani bezpośredniego sąsiedztwa przejść: potrzebne są sumy energii, bilans intensywności skorygowany o wydajność i mnożnik 1+α_IC, timing, crossovery i korelacje kątowe.
Tablica gamma zapisuje energię, czas i położenie każdego hitu, a event builder łączy je w zdarzenia za pomocą wspólnego zegara. Po odjęciu przeskalowanego tła random macierz Eγ×Eγ ujawnia pary linii należących do wspólnej kaskady; w macierzy symetrycznej każda para występuje w dwóch odbitych punktach. Sześcian Eγ³ pozwala na podwójne bramkowanie i znacznie czystsze projekcje. Sama koincydencja nie ustala jednak kolejności ani bezpośredniego sąsiedztwa przejść: potrzebne są sumy energii, bilans intensywności skorygowany o wydajność i mnożnik 1+α_IC, timing, crossovery i korelacje kątowe.
Gamma tracking nie rejestruje ciągłej trajektorii fotonu, lecz dyskretne depozycje energii i rekonstruuje ich najbardziej prawdopodobną sekwencję. Dla każdej permutacji porównuje kąt geometryczny z kątem Comptona wynikającym z energii przed i po rozproszeniu, uwzględniając przekroje, długości swobodnej drogi i niepewności. Segmentacja oraz analiza kształtu impulsu lokalizują hity, a czas tylko grupuje je w jedno zdarzenie — nie ustala kolejności wewnątrz kryształu. W porównaniu z add-backiem tracking może poprawić peak-to-total, odzyskać pełną energię, wyznaczyć pierwszy punkt dla korekcji Dopplera i dostarczyć azymutu do polarymetrii, lecz ostrzejsze kryteria czystości kosztują efektywność.
Gamma tracking nie rejestruje ciągłej trajektorii fotonu, lecz dyskretne depozycje energii i rekonstruuje ich najbardziej prawdopodobną sekwencję. Dla każdej permutacji porównuje kąt geometryczny z kątem Comptona wynikającym z energii przed i po rozproszeniu, uwzględniając przekroje, długości swobodnej drogi i niepewności. Segmentacja oraz analiza kształtu impulsu lokalizują hity, a czas tylko grupuje je w jedno zdarzenie — nie ustala kolejności wewnątrz kryształu. W porównaniu z add-backiem tracking może poprawić peak-to-total, odzyskać pełną energię, wyznaczyć pierwszy punkt dla korekcji Dopplera i dostarczyć azymutu do polarymetrii, lecz ostrzejsze kryteria czystości kosztują efektywność.
Przykład rekonstrukcji hipotetycznego schematu poziomów. Energia piku jest różnicą energii poziomów, nie automatycznie energią poziomu. Koincydencje wskazują przejścia należące do wspólnej kaskady, sumy energii pomagają je umiejscowić, a bilans intensywności wymaga odjęcia tła, korekty wydajności i doliczenia konwersji wewnętrznej przez czynnik 1+α. Schemat pozostaje hipotezą sprawdzaną iteracyjnie za pomocą koincydencji, zamknięcia sum energii, bilansu zasileń i odpływów oraz danych o czasach życia i korelacjach kątowych.
Przykład rekonstrukcji hipotetycznego schematu poziomów. Energia piku jest różnicą energii poziomów, nie automatycznie energią poziomu. Koincydencje wskazują przejścia należące do wspólnej kaskady, sumy energii pomagają je umiejscowić, a bilans intensywności wymaga odjęcia tła, korekty wydajności i doliczenia konwersji wewnętrznej przez czynnik 1+α. Schemat pozostaje hipotezą sprawdzaną iteracyjnie za pomocą koincydencji, zamknięcia sum energii, bilansu zasileń i odpływów oraz danych o czasach życia i korelacjach kątowych.

Spektrometria Dopplerowa — dla jąder produkowanych w stanach wzbudzonych w rekcji jądrowej i emitujących gamma w locie, emitowany foton ma energię zmodyfikowaną efektem Dopplera. Mierząc widmo pod różnymi kątami, można wyznaczyć prędkość jądra, a stąd czas życia wzbudzenia (metoda Doppler Shift Attenuation Method, DSAM, dla $10^{-14}$ do $10^{-12}$ s).4

Dla kąta laboratoryjnego θ między prędkością odrzutu a kierunkiem fotonu energia spoczynkowa przejścia wynosi E₀=E_lab γ(1−β cosθ). Korekcja zdarzenie po zdarzeniu wymaga więc energii hitu, pierwszego punktu interakcji gamma, punktu emisji oraz wektora prędkości jądra w chwili emisji. Linie z różnych pierścieni detektorów nakładają się po poprawnej korekcji, lecz niepewności δθ, δβ, głębokość reakcji, straggling i rozdzielczość detektora pozostawiają skończoną szerokość. Gdy stan zanika podczas hamowania, rozkład prędkości v(t) tworzy przesunięcie i kształt linii wykorzystywane przez DSAM; użycie jednej prędkości może wówczas pozostawić ogon lub asymetrię.
Dla kąta laboratoryjnego θ między prędkością odrzutu a kierunkiem fotonu energia spoczynkowa przejścia wynosi E₀=E_lab γ(1−β cosθ). Korekcja zdarzenie po zdarzeniu wymaga więc energii hitu, pierwszego punktu interakcji gamma, punktu emisji oraz wektora prędkości jądra w chwili emisji. Linie z różnych pierścieni detektorów nakładają się po poprawnej korekcji, lecz niepewności δθ, δβ, głębokość reakcji, straggling i rozdzielczość detektora pozostawiają skończoną szerokość. Gdy stan zanika podczas hamowania, rozkład prędkości v(t) tworzy przesunięcie i kształt linii wykorzystywane przez DSAM; użycie jednej prędkości może wówczas pozostawić ogon lub asymetrię.

Pomiary czasów życia — dla dłuższych czasów życia (od ps do μs) stosuje się metody elektroniczne (TAC — Time-to-Amplitude Converter) lub metody elektroniki szybkiej. Dla izomerów od ms do godzin wystarczą standardowe liczniki.

Metody pomiaru czasu życia mają zakresy nakładające się i zależne od kinematyki, energii gamma, aparatury oraz statystyki. DSAM dopasowuje kształt linii emitowanej podczas hamowania, RDDS zmienia odległość tarcza–degrader i porównuje składowe przesuniętą oraz nieprzesuniętą, fast timing wykorzystuje różnice centroidów lub ogon rozkładu czasu, a dla izomerów stosuje się opóźnione korelacje i krzywe zaniku. Każda technika ma inne dominujące systematyki: stopping powers, feeding, prompt response, time walk, tło i dead time. Czas poziomu spełnia τ=ℏ/Γ_tot; do B(XL) konkretnej gałęzi potrzebne są jeszcze branching, mixing ratio i konwersja wewnętrzna.
Metody pomiaru czasu życia mają zakresy nakładające się i zależne od kinematyki, energii gamma, aparatury oraz statystyki. DSAM dopasowuje kształt linii emitowanej podczas hamowania, RDDS zmienia odległość tarcza–degrader i porównuje składowe przesuniętą oraz nieprzesuniętą, fast timing wykorzystuje różnice centroidów lub ogon rozkładu czasu, a dla izomerów stosuje się opóźnione korelacje i krzywe zaniku. Każda technika ma inne dominujące systematyki: stopping powers, feeding, prompt response, time walk, tło i dead time. Czas poziomu spełnia τ=ℏ/Γ_tot; do B(XL) konkretnej gałęzi potrzebne są jeszcze branching, mixing ratio i konwersja wewnętrzna.

Drgania kwadrupolowe i oktuplowe

Oprócz pasm rotacyjnych, jądra wykazują wzbudzenia wibracyjne — drgania kształtu wokół wartości równowagowej.

W idealnym harmonicznym wibratorze kwadrupolowym fonon 2⁺ jest kwantem kolektywnej deformacji, a nie cząstką ani fotonem. Pierwszy fonon daje poziom 2₁⁺ przy ℏω, a dwa identyczne fonony sprzęgają się symetrycznie do J=0,2,4, tworząc w granicy idealnej zdegenerowany multiplet przy 2ℏω. Liniowy operator E2 zmienia liczbę fononów o ±1; całkowita siła do poprzedniego multipletu rośnie z n, lecz dzieli się nierówno między gałęzie. Bezpośrednie n=2→0 znika w tej granicy i pojawia się dopiero przez anharmoniczność lub mieszanie. Zastosowano osiową współrzędną q₂₀ ze znakiem, pozostawiając pełną amplitudę β nieujemną.
W idealnym harmonicznym wibratorze kwadrupolowym fonon 2⁺ jest kwantem kolektywnej deformacji, a nie cząstką ani fotonem. Pierwszy fonon daje poziom 2₁⁺ przy ℏω, a dwa identyczne fonony sprzęgają się symetrycznie do J=0,2,4, tworząc w granicy idealnej zdegenerowany multiplet przy 2ℏω. Liniowy operator E2 zmienia liczbę fononów o ±1; całkowita siła do poprzedniego multipletu rośnie z n, lecz dzieli się nierówno między gałęzie. Bezpośrednie n=2→0 znika w tej granicy i pojawia się dopiero przez anharmoniczność lub mieszanie. Zastosowano osiową współrzędną q₂₀ ze znakiem, pozostawiając pełną amplitudę β nieujemną.
Anharmoniczność zmienia równe odstępy oscylatora, przesuwa centroid i rozszczepia dwufononowy multiplet 0⁺,2⁺,4⁺. Centroid na planszy jest ważony degeneracjami 1:5:9, dzięki czemu ważona suma odchyleń poziomów od centroidu wynosi zero. Odstępstwa mogą wynikać z nieliniowej powierzchni energii, zależnej od współrzędnej bezwładności, oddziaływań fonon–fonon, zasady Pauliego i skończonej przestrzeni konfiguracji albo mieszania z konfiguracjami dwu-kwazicząstkowymi i intruder. Dlatego energie trzeba łączyć z bezwzględnymi B(E2), E0, transferem par i reakcjami selektywnymi; samo przesunięcie jednego poziomu nie rozstrzyga mechanizmu.
Anharmoniczność zmienia równe odstępy oscylatora, przesuwa centroid i rozszczepia dwufononowy multiplet 0⁺,2⁺,4⁺. Centroid na planszy jest ważony degeneracjami 1:5:9, dzięki czemu ważona suma odchyleń poziomów od centroidu wynosi zero. Odstępstwa mogą wynikać z nieliniowej powierzchni energii, zależnej od współrzędnej bezwładności, oddziaływań fonon–fonon, zasady Pauliego i skończonej przestrzeni konfiguracji albo mieszania z konfiguracjami dwu-kwazicząstkowymi i intruder. Dlatego energie trzeba łączyć z bezwzględnymi B(E2), E0, transferem par i reakcjami selektywnymi; samo przesunięcie jednego poziomu nie rozstrzyga mechanizmu.
Współrzędne β i γ opisują dwa różne kierunki ruchu na powierzchni energii: drganie β zmienia przede wszystkim amplitudę deformacji, a drganie γ — stopień trójosiowości. W granicy osiowego rotora ich pasma mają odpowiednio bandheady 0⁺ o K=0 i 2⁺ o K=2; pasmo γ zawiera również spiny nieparzyste. Rozgałęzienia E2, reguły Alagi, przejścia E0 między stanami 0⁺ i charakterystyczne staggering pasma γ pomagają testować interpretację, lecz konfiguracje dwu-kwazicząstkowe, miękkość powierzchni i mieszanie kształtów mogą dawać podobne energie. Dlatego etykiety „pasmo β” i „pasmo γ” są hipotezami strukturalnymi, a γ na mapie kształtów nie oznacza fotonu gamma.
Współrzędne β i γ opisują dwa różne kierunki ruchu na powierzchni energii: drganie β zmienia przede wszystkim amplitudę deformacji, a drganie γ — stopień trójosiowości. W granicy osiowego rotora ich pasma mają odpowiednio bandheady 0⁺ o K=0 i 2⁺ o K=2; pasmo γ zawiera również spiny nieparzyste. Rozgałęzienia E2, reguły Alagi, przejścia E0 między stanami 0⁺ i charakterystyczne staggering pasma γ pomagają testować interpretację, lecz konfiguracje dwu-kwazicząstkowe, miękkość powierzchni i mieszanie kształtów mogą dawać podobne energie. Dlatego etykiety „pasmo β” i „pasmo γ” są hipotezami strukturalnymi, a γ na mapie kształtów nie oznacza fotonu gamma.

Drgania kwadruplowe (E2, λ=2): Jądro oscyluje między kształtem prolate a oblate. Energia pierwszego stanu drgającego $2^+$ (pierwsza fononowa) jest charakterystyczna: dla jąder kulistych blisko zamkniętych powłok jest wysoka (~3–4 MeV), natomiast dla jąder silnie zdeformowanych (daleko od powłok) obniża się do ~0,1 MeV i wnosi do pasm rotacyjnych jako pasmo $\beta$ (drgania wzdłuż osi deformacji) lub pasmo $\gamma$ (deformacje nieosiowe).

Drgania oktuplowe (E3, λ=3): Jądro drga między kształtem gruszki (oktuplowa asymetria). Obserwowane np. w $^{208}$Pb (dwukrotnie magicznym jądrze), $^{144}$Sm, $^{146,148}$Nd. Typowa energia pierwszego wzbudzenia $3^-$ wynosi ~2–4 MeV. Przejście E3 z $3^-$ do stanu $0^+$ jest charakterystycznym sygnałem drgania oktuplowego.

Współrzędna β₃ zmienia znak przy odbiciu przestrzennym. Wibracja oktupolowa ma średni kształt zachowujący parzystość i jednofononowy stan 3⁻, natomiast silna statyczna korelacja odpowiada powierzchni energii z równoważnymi minimami ±β₃; tunelowanie między nimi tworzy stany o przeciwnej parzystości. Nisko leżące stany ujemnej parzystości, duże bezwzględne B(E3), zbliżone momenty bezwładności i przeplatanie parzystości wspólnie wzmacniają interpretację gruszkową. Przejścia E1 dostarczają informacji uzupełniającej, ale mogą pozostać małe mimo oktupolowości. Sama energia 3⁻ albo pojedyncze silne E3 nie rozstrzygają, czy deformacja jest trwała.
Współrzędna β₃ zmienia znak przy odbiciu przestrzennym. Wibracja oktupolowa ma średni kształt zachowujący parzystość i jednofononowy stan 3⁻, natomiast silna statyczna korelacja odpowiada powierzchni energii z równoważnymi minimami ±β₃; tunelowanie między nimi tworzy stany o przeciwnej parzystości. Nisko leżące stany ujemnej parzystości, duże bezwzględne B(E3), zbliżone momenty bezwładności i przeplatanie parzystości wspólnie wzmacniają interpretację gruszkową. Przejścia E1 dostarczają informacji uzupełniającej, ale mogą pozostać małe mimo oktupolowości. Sama energia 3⁻ albo pojedyncze silne E3 nie rozstrzygają, czy deformacja jest trwała.

Drgania dipolowe (E1, λ=1): Wzbudzenia dipolowe w jądrach są zwykle na wyższych energiach (~15–20 MeV) i tworzą tzw. Gigantyczny Rezonans Dipolowy (GDR — Giant Dipole Resonance). W GDR cała masa protonów oscyluje względem całej masy neutronów — to kolektywny tryb obejmujący wszystkie nukliony. GDR jest obserwowany w rekcjach absorpcji fotonów i wypełnia szerokie pasmo w widmie gamma okolic 15–25 MeV. Zmierzone szerokości GDR dają informacje o deformacji jądra.4

Gigantyczny rezonans dipolowy jest izowektorową, rozłożoną na wiele stanów 1⁻ siłą E1: rozkłady protonów i neutronów poruszają się przeciwnie, natomiast środek masy jądra pozostaje nieruchomy. Fotoabsorpcja daje szeroki profil opisany centroidem, szerokością i całkowitą siłą; po przekroczeniu progów stan złożony może rozpadać się przez emisję cząstek, kaskadę gamma lub — w najcięższych jądrach — rozszczepienie. W jądrze osiowo prolate składowa K=0 wzdłuż długiej osi ma niższą energię niż dwukrotnie zdegenerowana składowa |K|=1, a dla oblate kolejność jest odwrotna; trójosiowość może dać trzy nakładające się składowe. Szerokość obejmuje fragmentację i tłumienie ruchu kolektywnego, dlatego nie jest po prostu szerokością jednego izolowanego poziomu.
Gigantyczny rezonans dipolowy jest izowektorową, rozłożoną na wiele stanów 1⁻ siłą E1: rozkłady protonów i neutronów poruszają się przeciwnie, natomiast środek masy jądra pozostaje nieruchomy. Fotoabsorpcja daje szeroki profil opisany centroidem, szerokością i całkowitą siłą; po przekroczeniu progów stan złożony może rozpadać się przez emisję cząstek, kaskadę gamma lub — w najcięższych jądrach — rozszczepienie. W jądrze osiowo prolate składowa K=0 wzdłuż długiej osi ma niższą energię niż dwukrotnie zdegenerowana składowa |K|=1, a dla oblate kolejność jest odwrotna; trójosiowość może dać trzy nakładające się składowe. Szerokość obejmuje fragmentację i tłumienie ruchu kolektywnego, dlatego nie jest po prostu szerokością jednego izolowanego poziomu.

Jądra superzdeformowane i hiperdeformowane

Jądra superzdeformowane (SD — Superdeformed) to szczególna klasa nuklidów, w których stan wzbudzony ma deformację $\beta_2 \approx 0{,}5{-}0{,}7$ (stosunek osi $2:1$) — znacznie większą niż deformacja normalna (~0,2). Superzdeformowane pasma rotacyjne zostały odkryte w $^{152}$Dy przez Paulem Twinem i współpracownikami w 1986 roku przy użyciu detektora TESSA w Daresbury (UK) — odkrycie ogłoszone jako jeden z największych sukcesów spektroskopii jądrowej dekady.

Superdeformowane pasmo jest wzbudzoną konfiguracją tego samego jądra, uwięzioną w drugim minimum powierzchni energii dzięki zdeformowanym szczelinom powłokowym i rotacji wysokospinowej. Tablica gamma rejestruje długą kaskadę przejść E2 o ΔJ=2; ich energie zmieniają się płynnie ze spinem, a momenty bezwładności i duży Q_t testują rotacyjny, silnie kolektywny charakter. Gdy brakuje przejść łączących do znanych stanów normalnie zdeformowanych, absolutne spiny i energia wzbudzenia pasma mogą pozostać niepewne. Przybliżenie osi jako około 2:1 jest obrazem intuicyjnym: β₂ i Q_t nie są bezpośrednim pomiarem linijką i wymagają modelu geometrii.
Superdeformowane pasmo jest wzbudzoną konfiguracją tego samego jądra, uwięzioną w drugim minimum powierzchni energii dzięki zdeformowanym szczelinom powłokowym i rotacji wysokospinowej. Tablica gamma rejestruje długą kaskadę przejść E2 o ΔJ=2; ich energie zmieniają się płynnie ze spinem, a momenty bezwładności i duży Q_t testują rotacyjny, silnie kolektywny charakter. Gdy brakuje przejść łączących do znanych stanów normalnie zdeformowanych, absolutne spiny i energia wzbudzenia pasma mogą pozostać niepewne. Przybliżenie osi jako około 2:1 jest obrazem intuicyjnym: β₂ i Q_t nie są bezpośrednim pomiarem linijką i wymagają modelu geometrii.

Charakterystyczne cechy pasm SD:

  • Regularne linie gamma E2 w kaskadzie o skokowo równych energiach (tzw. picket-fence) — wynik idealnie regularnego pasm rotacyjnego
  • Bardzo duże momenty kwadruplowe ($Q_t \approx 10{-}20\,\mathrm{efm^2}$)
  • Pasma SD istnieją dla określonych zakresów spinów ($J \approx 20{-}60\,\hbar$) i przy wysokich energiach wzbudzenia
  • Obserwowane głównie w regionach $A \approx 80$ ($^{80}$Sr), $A \approx 130$ ($^{132}$Ce), $A \approx 150$ ($^{152}$Dy, $^{194}$Hg) i $A \approx 190$

Dlaczego superzdeformowane pasma są stabilne? Odpowiedź leży w strukturze powłokowej dla odkształconego potencjału — przy $\beta_2 \approx 0{,}6$ pojawiają się analogii liczb magicznych dla kształtu odkształconego (deformed magic numbers lub supershelln), które stabilizują tę egzotyczną konfigurację.

Decay-out zachodzi, gdy stan SD tuneluje przez barierę kształtu i miesza się z wieloma gęstymi stanami normalnie zdeformowanymi o zgodnych liczbach kwantowych. W opisie statystycznym elementy sprzężenia i średni odstęp D_ND wyznaczają szerokość rozprzestrzeniania Γ↓, która konkuruje z wewnątrzpasmową szerokością E2 Γ_SD i dalszym rozpadem gamma stanów ND. Przy schodzeniu od wysokiego ku niższemu spinowi ułamek intensywności pozostający w paśmie może gwałtownie spaść, a przepływ rozprasza się po licznych słabych gałęziach ND. Nie jest to pęknięcie jądra ani emisja jednego szczególnego fotonu, lecz kwantowe mieszanie i redystrybucja amplitudy, podlegające fluktuacjom.
Decay-out zachodzi, gdy stan SD tuneluje przez barierę kształtu i miesza się z wieloma gęstymi stanami normalnie zdeformowanymi o zgodnych liczbach kwantowych. W opisie statystycznym elementy sprzężenia i średni odstęp D_ND wyznaczają szerokość rozprzestrzeniania Γ↓, która konkuruje z wewnątrzpasmową szerokością E2 Γ_SD i dalszym rozpadem gamma stanów ND. Przy schodzeniu od wysokiego ku niższemu spinowi ułamek intensywności pozostający w paśmie może gwałtownie spaść, a przepływ rozprasza się po licznych słabych gałęziach ND. Nie jest to pęknięcie jądra ani emisja jednego szczególnego fotonu, lecz kwantowe mieszanie i redystrybucja amplitudy, podlegające fluktuacjom.

Jeszcze bardziej skrajne są hiperdeformowane jądra ($\beta_2 \approx 0{,}9{-}1{,}0$, stosunek osi $3:1$), poszukiwane eksperymentalnie w laboratoriach jądrowych (GANIL, RIKEN, ATLAS). Do tej pory nie potwierdzono definitywnie ich istnienia, choć teoretyczne przewidywania wskazują na możliwe okna stabilności. Ich poszukiwanie jest aktualnym frontem badań spektroskopii jądrowej.4

Hiperdeformacja pozostaje wnioskiem wymagającym znacznie silniejszego zestawu dowodów niż samo trzecie minimum w jednym obliczeniu albo regularność kilku linii. Poszukiwania wysokospinowych pasm i rezonansów w trzeciej studni bariery rozszczepienia używają innych obserwabli, dlatego nie wolno ich utożsamiać. Wiarygodne przypisanie powinno łączyć multipolarności, czasy życia i Q_t, spiny/parzystości, koincydencje, kontrolę tła, konkurencyjne modele i niezależne powtórzenie. Obliczenia nadal przewidują konfiguracje HD w wybranych jądrach, m.in. w pracy Physical Review C z 2022 r., lecz czułe poszukiwanie Gammasphere nie znalazło sygnału w jednym z najlepszych ówczesnych kandydatów (Physical Review C 56, 2502), a późniejszy pomiar fotofission wykazał, że wcześniejsza przesłanka głębokiego trzeciego minimum w ²³⁸U pochodziła z tła wiązki (Silano i Karwowski, 2018).
Hiperdeformacja pozostaje wnioskiem wymagającym znacznie silniejszego zestawu dowodów niż samo trzecie minimum w jednym obliczeniu albo regularność kilku linii. Poszukiwania wysokospinowych pasm i rezonansów w trzeciej studni bariery rozszczepienia używają innych obserwabli, dlatego nie wolno ich utożsamiać. Wiarygodne przypisanie powinno łączyć multipolarności, czasy życia i Q_t, spiny/parzystości, koincydencje, kontrolę tła, konkurencyjne modele i niezależne powtórzenie. Obliczenia nadal przewidują konfiguracje HD w wybranych jądrach, m.in. w pracy Physical Review C z 2022 r., lecz czułe poszukiwanie Gammasphere nie znalazło sygnału w jednym z najlepszych ówczesnych kandydatów (Physical Review C 56, 2502), a późniejszy pomiar fotofission wykazał, że wcześniejsza przesłanka głębokiego trzeciego minimum w ²³⁸U pochodziła z tła wiązki (Silano i Karwowski, 2018).

Zastosowania spektroskopii gamma

Poza fundamentalną fizyką, wiedza o wzbudzeniach jądrowych i przejściach gamma ma wiele praktycznych zastosowań:

Medycyna nuklearna, analiza aktywacyjna, safeguards, geofizyka i astrofizyka korzystają z tych samych danych jądrowych — energii, prawdopodobieństw emisji, czasów półtrwania, schematów rozpadu i koincydencji — ale odpowiadają na inne pytania. W każdym przypadku zliczenia przechodzą przez transport promieniowania, geometrię, odpowiedź detektora, kalibrację, tło i model inwersji. Dominujące niepewności są odmienne: od atenuacji w pacjencie, przez strumień neutronów i samoosłabienie próbki, po nieznaną geometrię obiektu, radon albo instrumentalne tło satelity. Dlatego ta sama linia gamma może prowadzić do aktywności, stężenia, obrazu, składu izotopowego lub procesu astrofizycznego dopiero po metrologicznie kontrolowanym modelu pomiaru.
Medycyna nuklearna, analiza aktywacyjna, safeguards, geofizyka i astrofizyka korzystają z tych samych danych jądrowych — energii, prawdopodobieństw emisji, czasów półtrwania, schematów rozpadu i koincydencji — ale odpowiadają na inne pytania. W każdym przypadku zliczenia przechodzą przez transport promieniowania, geometrię, odpowiedź detektora, kalibrację, tło i model inwersji. Dominujące niepewności są odmienne: od atenuacji w pacjencie, przez strumień neutronów i samoosłabienie próbki, po nieznaną geometrię obiektu, radon albo instrumentalne tło satelity. Dlatego ta sama linia gamma może prowadzić do aktywności, stężenia, obrazu, składu izotopowego lub procesu astrofizycznego dopiero po metrologicznie kontrolowanym modelu pomiaru.

Diagnostyka medyczna (medycyna nuklearna): Radioizotopy emitujące charakterystyczne kwanty gamma są używane w scyntygrafii (badanie tarczycy $^{131}$I, perfuzja mięśnia sercowego $^{201}$Tl, $^{99m}$Tc, scyntygrafia kości), SPECT (Single Photon Emission Computed Tomography) i PET (Positron Emission Tomography). Dobór radioizotopu wymaga nie tylko odpowiedniego czasu półzaniku, ale też odpowiedniej energii fotonu gamma (~100–200 keV dla optymalnej penetracji i detekcji) — co jest bezpośrednio własnością spektroskopii gamma.

Analiza aktywacyjna neutronowa (NAA — Neutron Activation Analysis): Próbka (materiał geologiczny, biologiczny, archeologiczny) jest napromieniowana neutronami, co aktywuje jądra. Charakterystyczne linie gamma aktywowanych produktów identyfikują i ilościują pierwiastki składowe. Technika jest nieinwazyjna i bardzo czuła (ppb i poniżej). Używana m.in. do uwierzytelniania dzieł sztuki, analizy skażeń środowiskowych, badań geologicznych.

W NAA tempo produkcji radionuklidu jest całką strumienia neutronów i przekroju po energii. Aktywność narasta podczas napromieniania z czynnikiem nasycenia, maleje w czasie chłodzenia, a liczba zliczeń w piku podczas pomiaru zawiera całkę zaniku, prawdopodobieństwo emisji i wydajność pełnej energii. Tożsamość produktu sprawdza się kilkoma liniami i czasem półtrwania, nie jedną zgodnością energii. Metoda absolutna wymaga znajomości strumienia, przekrojów, geometrii i matrycy; metoda komparatorowa skraca wiele wspólnych czynników, ale nadal wymaga korekt samoosłaniania neutronów, samoabsorpcji gamma, summingu, dead time i interferencji. Końcowe stężenie musi mieć budżet niepewności i kowariancje.
W NAA tempo produkcji radionuklidu jest całką strumienia neutronów i przekroju po energii. Aktywność narasta podczas napromieniania z czynnikiem nasycenia, maleje w czasie chłodzenia, a liczba zliczeń w piku podczas pomiaru zawiera całkę zaniku, prawdopodobieństwo emisji i wydajność pełnej energii. Tożsamość produktu sprawdza się kilkoma liniami i czasem półtrwania, nie jedną zgodnością energii. Metoda absolutna wymaga znajomości strumienia, przekrojów, geometrii i matrycy; metoda komparatorowa skraca wiele wspólnych czynników, ale nadal wymaga korekt samoosłaniania neutronów, samoabsorpcji gamma, summingu, dead time i interferencji. Końcowe stężenie musi mieć budżet niepewności i kowariancje.

Bezpieczeństwo jądrowe — identyfikacja materiałów jądrowych: Każdy radioizotop emituje charakterystyczne linie gamma o precyzyjnie określonych energiach — są one „odciskiem palca" izotopu. Przenośne detektory HPGe lub scyntylatory NaI(Tl) z spektrometrią gamma są standardowym wyposażeniem inspektorów IAEA do identyfikacji materiałów jądrowych na miejscu (in-situ gamma spectrometry). System analizy widma (np. oprogramowanie ISOCS lub Genie 2000) automatycznie identyfikuje izotopy z widma.

Identyfikacja in situ jest testem konkurencyjnych hipotez, ponieważ tę samą lokalną linię może naśladować interferent, pik sumacyjny, escape albo tło. Model całego widma łączy aktywności kandydatów, prawdopodobieństwa emisji, odpowiedź i wydajność detektora, transport przez osłonę oraz tło. Obecność kilku zgodnych linii wzmacnia hipotezę; brak oczekiwanej linii jest informacyjny tylko wtedy, gdy wydajność i próg detekcji przewidywały jej widoczność. Nieznana geometria, samoabsorpcja i ekranowanie silnie korelują z aktywnością, dlatego jakościowe „wykryto nuklid” wymaga mniej założeń niż ilościowa aktywność lub skład izotopowy.
Identyfikacja in situ jest testem konkurencyjnych hipotez, ponieważ tę samą lokalną linię może naśladować interferent, pik sumacyjny, escape albo tło. Model całego widma łączy aktywności kandydatów, prawdopodobieństwa emisji, odpowiedź i wydajność detektora, transport przez osłonę oraz tło. Obecność kilku zgodnych linii wzmacnia hipotezę; brak oczekiwanej linii jest informacyjny tylko wtedy, gdy wydajność i próg detekcji przewidywały jej widoczność. Nieznana geometria, samoabsorpcja i ekranowanie silnie korelują z aktywnością, dlatego jakościowe „wykryto nuklid” wymaga mniej założeń niż ilościowa aktywność lub skład izotopowy.

Geofizyka i datowanie: Izotopy $^{40}$K, $^{238}$U, $^{232}$Th i ich produkty rozpadu emitują charakterystyczne linie gamma mierzalne w terenie spektrometrami promieniowania gamma. Lotnicze i naziemne pomiary gammaspectrometryczne służą do kartowania zawartości radioizotopów w glebie i skałach (poszukiwania złóż rud uranu, badania radonu).

Przemysłowe przyrządy gamma: Grubościomierze, gęstościomierze, analizatory skał in-situ wiertnicze (gamma-ray logging w przemyśle naftowym) korzystają z emisji i pochłaniania promieniowania gamma odpowiednich izotopów.

Forensyka jądrowa i kontrola zbrojeń: Spektrometria gamma jest podstawową metodą identyfikacji radionuklidów w próbkach środowiskowych po wybuchach jądrowych (pył atmosferyczny, gleba, woda). Systemy monitorowania IMS (International Monitoring System) Traktatu CTBT zawierają około 80 stacji radiometric measurement (w tym detektory gamma) i 40 stacji radionuklidowych na całym świecie. Po próbbie jądrowej Korei Północnej w 2006 roku i kolejnych (2009, 2013, 2016, 2017) stacje IMS potwierdzały zdarzenie sejsmiczne jako jądrowe właśnie przez detekcję charakterystycznych linii gamma kryptonu-85 i izotopów ksenonu (Xe-131m, Xe-133, Xe-133m) — produktów rozszczepienia o charakterystycznych widmach gamma i czasach życia. To doskonały przykład, jak spektroskopia wzbudzeń jądrowych (widma gamma konkretnych izotopów) staje się narzędziem geopolitycznym.

IMS przewiduje 80 stacji radionuklidowych monitorujących aerozole, z czego 40 ma również zdolność pomiaru gazów szlachetnych; sieć wspiera 16 laboratoriów. Łańcuch radioxenonu obejmuje pobór dużej objętości powietrza, separację i wzbogacenie Xe, kontrolę blanków, pomiar oraz analizę czterech izotopów: ¹³¹mXe, ¹³³Xe, ¹³³mXe i ¹³⁵Xe. Stosuje się różne technologie, w tym koincydencje beta–foton, elektron–foton i spektrometrię gamma. Pojedyncza detekcja nie przypisuje źródła: produkcja izotopów medycznych może dominować tło, a wniosek wymaga zgodności izotopów, historii tła, transportu atmosferycznego i danych falowych. Liczebność sieci potwierdzają tekst Traktatu CTBT i oficjalny opis IMS, a cywilne tło omawia CTBTO.
IMS przewiduje 80 stacji radionuklidowych monitorujących aerozole, z czego 40 ma również zdolność pomiaru gazów szlachetnych; sieć wspiera 16 laboratoriów. Łańcuch radioxenonu obejmuje pobór dużej objętości powietrza, separację i wzbogacenie Xe, kontrolę blanków, pomiar oraz analizę czterech izotopów: ¹³¹mXe, ¹³³Xe, ¹³³mXe i ¹³⁵Xe. Stosuje się różne technologie, w tym koincydencje beta–foton, elektron–foton i spektrometrię gamma. Pojedyncza detekcja nie przypisuje źródła: produkcja izotopów medycznych może dominować tło, a wniosek wymaga zgodności izotopów, historii tła, transportu atmosferycznego i danych falowych. Liczebność sieci potwierdzają tekst Traktatu CTBT i oficjalny opis IMS, a cywilne tło omawia CTBTO.

Astrofizyka gamma: Teleskopy gamma (INTEGRAL ESA, Fermi-LAT NASA) obserwują emisję gamma z obiektów astrofizycznych — nowyy, supernowych, rozbłysków gamma, jąder aktywnych galaktyk. W szczególności linia 1274 keV Na-22 i 1809 keV Al-26 z regionów galaktycznych jest dowodem aktywnej nukleosynteza in situ w Galaktyce. Identyfikacja tych linii gamma jest możliwa tylko dzięki precyzyjnej wiedzy o wzbudzeniach jąder — widmach, czasach życia i energiach przejść.4

Energia laboratoryjna identyfikuje przejście jądrowe, ale ruch materii przesuwa centroid i poszerza profil, a geometria ekspandującego źródła może tworzyć kształt niegaussowski. Teleskop na orbicie rejestruje linię przez własną macierz odpowiedzi na tle kontinuum i instrumentalnych linii aktywacyjnych; mapa nieba, widmo i tło muszą być dopasowane wspólnie. Dobrze potwierdzone przykłady obejmują rozległą emisję ²⁶Al przy 1808,65 keV, parę ⁶⁰Fe/⁶⁰Co około 1173 i 1333 keV oraz łańcuch ⁴⁴Ti w młodych pozostałościach. Linia ²²Na 1274,5 keV pozostaje celem poszukiwań nowych i nie powinna być przedstawiana jako równie pewne rozległe wykrycie. Energie i statusy oparto na materiałach instrumentu SPI/INTEGRAL oraz wynikach ESA dla ²⁶Al.
Energia laboratoryjna identyfikuje przejście jądrowe, ale ruch materii przesuwa centroid i poszerza profil, a geometria ekspandującego źródła może tworzyć kształt niegaussowski. Teleskop na orbicie rejestruje linię przez własną macierz odpowiedzi na tle kontinuum i instrumentalnych linii aktywacyjnych; mapa nieba, widmo i tło muszą być dopasowane wspólnie. Dobrze potwierdzone przykłady obejmują rozległą emisję ²⁶Al przy 1808,65 keV, parę ⁶⁰Fe/⁶⁰Co około 1173 i 1333 keV oraz łańcuch ⁴⁴Ti w młodych pozostałościach. Linia ²²Na 1274,5 keV pozostaje celem poszukiwań nowych i nie powinna być przedstawiana jako równie pewne rozległe wykrycie. Energie i statusy oparto na materiałach instrumentu SPI/INTEGRAL oraz wynikach ESA dla ²⁶Al.

Pasma rotacyjne w ciężkich jądrach — dane liczbowe

Dla ilustracji pasm rotacyjnych podajmy konkretne dane eksperymentalne dla dobrze znanych jąder zdeformowanych:

$^{166}$Er (erb-166, $Z=68$, $N=98$): deformacja $\beta_2 \approx 0{,}34$. Pasmo podstawowe $0^+$, $2^+$, $4^+$, $6^+$, $8^+$... Energie przejść E2: $2^+ \to 0^+$ (80 keV), $4^+ \to 2^+$ (233 keV), $6^+ \to 4^+$ (366 keV) — regularny wzorzec $E \propto J(J+1)$.

$^{238}$U (uran-238): deformacja $\beta_2 \approx 0{,}26$. Pierwsze wzbudzenie $2^+$ przy 44,9 keV, $4^+$ przy 148,4 keV, $6^+$ przy 307,2 keV — charakterystyczne regularne pasmo rotacyjne.

$^{152}$Sm (samar-152): jądro przejściowe między kształtem kulistym ($^{144}$Sm) a zdeformowanym ($^{160}$Gd). Wykazuje nieregularne pasmo dla niskich stanów (właściwości wibracyjne), przechodzące w rotacyjne dla wyższych spinów.

Trzy drabiny rozróżniają energię poziomu od energii emitowanego fotonu Eγ=Ei−Ef. Dane ENSDF dla stanów 0⁺, 2⁺, 4⁺, 6⁺ i 8⁺ dają R₄/₂=3,289 dla ¹⁶⁶Er, 3,303 dla ²³⁸U i 3,009 dla ¹⁵²Sm. Po normalizacji do E(2⁺) erb i uran leżą blisko idealnej sekwencji rotora J(J+1), mimo bardzo różnych bezwzględnych skal energii, natomiast samar zajmuje położenie przejściowe. Sam iloraz R₄/₂ jest wskaźnikiem, nie rozstrzygnięciem: pełna klasyfikacja wymaga B(E2), momentów kwadrupolowych, rozgałęzień i sąsiednich pasm. Wartości poziomów pochodzą z kart NNDC/ENSDF dla ¹⁶⁶Er, ²³⁸U i ¹⁵²Sm.
Trzy drabiny rozróżniają energię poziomu od energii emitowanego fotonu Eγ=Ei−Ef. Dane ENSDF dla stanów 0⁺, 2⁺, 4⁺, 6⁺ i 8⁺ dają R₄/₂=3,289 dla ¹⁶⁶Er, 3,303 dla ²³⁸U i 3,009 dla ¹⁵²Sm. Po normalizacji do E(2⁺) erb i uran leżą blisko idealnej sekwencji rotora J(J+1), mimo bardzo różnych bezwzględnych skal energii, natomiast samar zajmuje położenie przejściowe. Sam iloraz R₄/₂ jest wskaźnikiem, nie rozstrzygnięciem: pełna klasyfikacja wymaga B(E2), momentów kwadrupolowych, rozgałęzień i sąsiednich pasm. Wartości poziomów pochodzą z kart NNDC/ENSDF dla ¹⁶⁶Er, ²³⁸U i ¹⁵²Sm.

Pomiar momentu bezwładności $\mathcal{I}$ z nachylenia wykresu $E_{\gamma}$ vs $J(J+1)$ jest standardową metodą wyznaczania deformacji jąder. Wartości $\mathcal{I}$ dla ciężkich jąder wynoszą typowo $30{-}80 \hbar^2/\mathrm{MeV}$ dla pasma podstawowego.4

Konwersja wewnętrzna — alternatywa dla emisji gamma

Nie każde przejście między poziomami jądrowymi odbywa się przez emisję fotonu gamma. Alternatywnym mechanizmem jest konwersja wewnętrzna (Internal Conversion, IC): energia wzbudzenia jest bezpośrednio przekazana elektronowi z powłoki atomowej (K, L, M), który zostaje wyrzucony z atomu z energią:

$$E_e = E_{wzb} - E_{binding}$$

gdzie $E_{binding}$ jest energią wiązania elektronu na danej powłoce. Elektrony konwersji wewnętrznej tworzą ostrą linię w widmie elektronowym, charakterystyczną dla każdego jądra i każdego przejścia.

Emisja gamma i konwersja wewnętrzna są alternatywnymi realizacjami tego samego przejścia jądrowego, bez zmiany A ani Z. W pierwszej energię wynosi foton, w drugiej zostaje ona bezpośrednio przekazana związanemu elektronowi; IC nie jest absorpcją wcześniej wyemitowanego gamma. Kinetyczna energia elektronu zależy od energii wiązania jego powłoki, dlatego widmo elektronowe zawiera osobne linie K, L i M, przy czym linia K ma najmniejszą energię kinetyczną. Powstała luka atomowa relaksuje przez promień X lub elektron Augera. Współczynniki α_i sumują się po powłokach, a całkowita szerokość przejścia elektromagnetycznego wynosi Γγ(1+α_tot).
Emisja gamma i konwersja wewnętrzna są alternatywnymi realizacjami tego samego przejścia jądrowego, bez zmiany A ani Z. W pierwszej energię wynosi foton, w drugiej zostaje ona bezpośrednio przekazana związanemu elektronowi; IC nie jest absorpcją wcześniej wyemitowanego gamma. Kinetyczna energia elektronu zależy od energii wiązania jego powłoki, dlatego widmo elektronowe zawiera osobne linie K, L i M, przy czym linia K ma najmniejszą energię kinetyczną. Powstała luka atomowa relaksuje przez promień X lub elektron Augera. Współczynniki α_i sumują się po powłokach, a całkowita szerokość przejścia elektromagnetycznego wynosi Γγ(1+α_tot).
Przejście monopolarne E0 ma L=0, więc pomiędzy stanami 0⁺ nie może zachodzić przez emisję pojedynczego rzeczywistego fotonu. Energię może odebrać elektron konwersji, a powyżej progu 2m_ec²=1,022 MeV może powstać para elektron–pozyton; późniejsze fotony 511 keV pochodzą z anihilacji i nie są linią gamma E0. Bezwymiarowa siła ρ²(E0) jest oparta na monopolarnej zmianie rozkładu ładunku, a szybkość danego kanału zawiera obliczalny czynnik elektronowy Ω. E0 jest czułe na zmianę średniego kwadratu promienia ładunkowego i mieszanie konfiguracji 0⁺, lecz samo nie wyznacza jednoznacznie deformacji.
Przejście monopolarne E0 ma L=0, więc pomiędzy stanami 0⁺ nie może zachodzić przez emisję pojedynczego rzeczywistego fotonu. Energię może odebrać elektron konwersji, a powyżej progu 2m_ec²=1,022 MeV może powstać para elektron–pozyton; późniejsze fotony 511 keV pochodzą z anihilacji i nie są linią gamma E0. Bezwymiarowa siła ρ²(E0) jest oparta na monopolarnej zmianie rozkładu ładunku, a szybkość danego kanału zawiera obliczalny czynnik elektronowy Ω. E0 jest czułe na zmianę średniego kwadratu promienia ładunkowego i mieszanie konfiguracji 0⁺, lecz samo nie wyznacza jednoznacznie deformacji.

Prawdopodobieństwo konwersji wewnętrznej względem emisji gamma opisuje współczynnik konwersji wewnętrznej $\alpha_{IC}$:

$$\alpha_{IC} = \frac{P_{IC}}{P_{\gamma}}$$

Rozgałęzienie jest udziałem szerokości częściowej w całkowitej szerokości stanu, a nie udziałem surowego pola piku. Dla konkretnego przejścia jądrowego emisja gamma i konwersja wewnętrzna są alternatywami, więc Γ_em=Γγ(1+α_IC). Aby zliczenia gamma przełożyć na całkowitą intensywność przejścia, trzeba odjąć tło, skorygować wydajność i doliczyć gałąź konwersji. Bilans może pozostawać niedomknięty przez słabe linie, silnie skonwertowane przejścia niskoenergetyczne, kanały cząstkowe, przejścia niewidoczne w danej bramce i zasilanie boczne. Dopiero czas życia oraz poprawione udziały dają Γ_c=b_cΓ_tot. Na schemacie próg S_n leży poniżej stanu początkowego wyłącznie w wariancie z otwartą emisją neutronu.
Rozgałęzienie jest udziałem szerokości częściowej w całkowitej szerokości stanu, a nie udziałem surowego pola piku. Dla konkretnego przejścia jądrowego emisja gamma i konwersja wewnętrzna są alternatywami, więc Γ_em=Γγ(1+α_IC). Aby zliczenia gamma przełożyć na całkowitą intensywność przejścia, trzeba odjąć tło, skorygować wydajność i doliczyć gałąź konwersji. Bilans może pozostawać niedomknięty przez słabe linie, silnie skonwertowane przejścia niskoenergetyczne, kanały cząstkowe, przejścia niewidoczne w danej bramce i zasilanie boczne. Dopiero czas życia oraz poprawione udziały dają Γ_c=b_cΓ_tot. Na schemacie próg S_n leży poniżej stanu początkowego wyłącznie w wariancie z otwartą emisją neutronu.

Dla przejść niskiej energii ($E_\gamma < 100\,\mathrm{keV}$) i wysokiej wielobiegunowości (M4, E3) $\alpha_{IC} \gg 1$ — co oznacza, że emisja elektronów konwersji jest znacznie bardziej prawdopodobna niż emisja fotonu gamma. Dla izomeru $^{99m}$Tc przy 140 keV współczynnik $\alpha_{IC}(K) \approx 0{,}08$, co oznacza, że 8% rozpadów przebiega przez konwersję zamiast emisji fotonu gamma.

Po wyrzuceniu elektronu konwersji atom ma lukę na powłoce K, którą wypełniają elektrony z powłok wyższych, emitując charakterystyczne promieniowanie rentgenowskie (X-ray fluorescence) lub elektrony Augera. Pomiar linii X charakterystycznego uwidacznia pierwiastek, a widmo elektronów konwersji identyfikuje przejście i izotop.4

Konwersja wewnętrzna ma praktyczne konsekwencje dozymetryczne. Elektrony konwersji mają zasięg w tkance rzędu milimetrów i deponują całą energię lokalnie — w przeciwieństwie do fotonów gamma, które przenikają głęboko przez materię. Izotopy emitujące elektrony konwersji o wysokiej energii (np. $^{113m}$In przy 391 keV) deponują dawkę bardzo miejscowo, co może być zaletą (celowa radiobiologia) lub zagrożeniem (skażenie wewnętrzne). W diagnostyce medycznej preferowane są izotopy emitujące fotony gamma w zakresie 100–200 keV (optymalnie wykrywalne detektorami scyntylacyjnymi) zamiast elektronów konwersji. Dlatego dobór $^{99m}$Tc (140 keV, relatywnie mała konwersja wewnętrzna) był celowy: minimalny $\alpha_{IC}$ i optymalna energia dla kamer Anger stosowanych w scyntygrafii klinicznej.

Analogicznie, konwersja wewnętrzna odgrywa rolę w radiobiologicznej dozometrii przy wewnętrznej kontaminacji izotopami emitującymi promieniowanie gamma poprzez konwersję. W wypadkach radiologicznych (np. Goiânia 1987, gdzie kapsułka z $^{137}$Cs była otwarta i materiał rozproszony) istotnym problemem była nie tylko emisja gamma zewnętrzna, ale też skażenie wewnętrzne powodujące miejscowe napromieniowanie przez elektrony konwersji i bety. Szczegółowy opis widm gamma i konwersji $^{137}$Cs (661,7 keV gamma, konwersja do stanów $^{137}$Ba) jest niezbędny do obliczenia dawki z inkorporowanego izotopu.4

Izomery i ich zastosowania wojskowe — hafn-178m2

Przypadek hafnu-178m2 ($^{178m2}$Hf) zasługuje na szczegółowe omówienie, bo wywołał realne kontrowersje naukowe i polityczne.

Hafn-178m2 jest izomerem jądrowym z ogromną energią wzbudzenia 2447 keV i czasem życia 31 lat. Gęstość energii w tym izomerze to ~1,3 GJ/g — znacznie więcej niż w materiałach wybuchowych (~4,6 MJ/g TNT), choć wielokrotnie mniej niż w materiałach jądrowych.

W 1999 roku Carl Collins z University of Texas Dallas opublikował artykuł w Physical Review Letters, twierdząc, że zewnętrzne promieniowanie X z generatora (dental X-ray) może indukować wyzwolenie energii z $^{178m2}$Hf przez wzbudzone "triggering" przejście do stanu wyżej leżącego, który następnie szybko opada do stanu podstawowego, oddając 2447 keV. Jeśli prawdziwe, otwierałoby to drogę do „hafnowej bomby gamma" — urządzenia, które z niewielkiej masy izomeru wyzwala krótki, silny impuls promieniowania gamma.

DARPA przyznała 30 mln USD na badania tego efektu w ramach programu DARPA Hafnium Isomer. Jednak kolejne eksperymentalne próby weryfikacji (m.in. w TRIUMF w Kanadzie, Oak Ridge, LLNL) nie potwierdziły efektu Collinsa z jakąkolwiek statystycznie istotną pewnością. Artykuł przeglądowy Pana et al. (2002) i raport komisji JASON (2004) stwierdziły, że wyniki Collinsa prawdopodobnie były artefaktem. Wskutek tego DARPA wstrzymała finansowanie, choć Collins podtrzymywał swoje twierdzenia.

Sprawa hafnu jest ilustracją szerzej: energia zgromadzona w izomerze jądrowym jest jak najbardziej realna i zmierzona. Problem leży w braku mechanizmu efektywnego wyzwolenia jej na żądanie. Elektromagnetyczne wzbudzenie do wyższego stanu może nastąpić tylko w sprzyjających warunkach rezonansowego przekrywania się energii (czego nie wykazano dla $^{178m2}$Hf). W praktyce izomery oddają energię w swoim naturalnym tempie zaniku.4

Model IBM (Interacting Boson Model)

Oprócz modelu Bohra-Mottelson, ważnym narzędziem do opisu wzbudzeń kolektywnych jest Model Oddziaływujących Bozonów (Interacting Boson Model — IBM), opracowany przez Arima i Iachello w latach 1974–1978.

Idea IBM polega na zastąpieniu par nukleonów walencyjnych przez bozony: bosony s (sferyczne, spin 0) i bosony d (kwadruplowe, spin 2). Hamiltonian opisujący układ N takich bozonów generuje spektrum stanów, które zaskakująco dobrze odwzorowuje obserwowane widma jądrowe.

IBM w swojej najprostszej formie (IBM-1, bez rozróżniania protonów i neutronów) ma trzy granice dynamiczne odpowiadające różnym symetriom grupy U(6):

  • SU(5): odpowiada jądrom sferycznym wibrującym kwadruplowo (vibrator limit)
  • SU(3): odpowiada jądrom silnie zdeformowanym z regularnymi pasmami rotacyjnymi (rotor limit)
  • O(6): odpowiada jądrom γ-niestabilnym (γ-soft rotor), z odmienną strukturą pasm rotacyjnych

Przejście między tymi granicami (trójkąt Casten) opisuje ewolucję struktury jądrowej od jądra sferycznego do rotora. Eksperymentalne mapy energii ($2_1^+$, $4_1^+/2_1^+$) pozwalają umieścić konkretne jądra w przestrzeni parametrów IBM.4

W IBM-1 skorelowane pary nukleonów walencyjnych zastępuje się efektywnymi bozonami s o L=0 i d o L=2; nie są to cząstki elementarne ani fotony. Trójkąt Castena porządkuje Hamiltoniany między granicami U(5), SU(3) i O(6). Dla pokazanej parametryzacji U(5) leży przy ζ=0, dolna krawędź przy ζ=1, a klasyczny odcinek SU(3)–O(6) biegnie od χ=−√7/2 do χ=0. Punkt w trójkącie nie daje jednak automatycznie unikatowego kształtu: po diagonalizacji trzeba porównać energie, B(E2), momenty, rozgałęzienia i E0, najlepiej również trendy izotopowe. Powierzchnia koherentnego stanu może łączyć opis algebraiczny z geometrią Bohra, lecz β_B nie jest z definicji liczbowo równe fizycznemu β₂.
W IBM-1 skorelowane pary nukleonów walencyjnych zastępuje się efektywnymi bozonami s o L=0 i d o L=2; nie są to cząstki elementarne ani fotony. Trójkąt Castena porządkuje Hamiltoniany między granicami U(5), SU(3) i O(6). Dla pokazanej parametryzacji U(5) leży przy ζ=0, dolna krawędź przy ζ=1, a klasyczny odcinek SU(3)–O(6) biegnie od χ=−√7/2 do χ=0. Punkt w trójkącie nie daje jednak automatycznie unikatowego kształtu: po diagonalizacji trzeba porównać energie, B(E2), momenty, rozgałęzienia i E0, najlepiej również trendy izotopowe. Powierzchnia koherentnego stanu może łączyć opis algebraiczny z geometrią Bohra, lecz β_B nie jest z definicji liczbowo równe fizycznemu β₂.

IBM i model Bohra-Mottelson dają podobne wyniki dla kolektywnych pasmach rotacyjnych, ale IBM jest algebraicznie prostszy i łatwiej go stosować do opisu całych regiopnów mapy nuklidów.

Wzbudzenia w jądrach aktynowców — ²³⁵U i ²³⁹Pu

Dla fizyki broni jądrowej szczególne znaczenie mają stany wzbudzone $^{235}$U i $^{239}$Pu, bo od ich struktury zależy przekrój czynny na rozszczepienie w zależności od energii neutronów.

Uran-235 ma spin stanu podstawowego $7/2^-$. Jądro $^{236}$U powstałe po wychwycie neutronu termicznego jest wzbudzone o ~6,5 MeV (energia wiązania neutronu). To wzbudzenie leży wyraźnie powyżej bariery rozszczepienia $^{236}$U (~5,9 MeV), więc rozszczepienie jest bardzo prawdopodobne. Stąd ogromny przekrój czynny na rozszczepienie U-235 neutronami termicznymi (~580 barn).

Różnica między U-235 (łatwo rozszczepialny) a U-238 (trudno rozszczepialny) leży właśnie w tym, że po wychwycie neutronu energia wzbudzenia $^{239}$U (~4,8 MeV) nie przekracza bariery rozszczepienia $^{239}$U (~6,2 MeV). Stąd U-238 wymaga neutronów prędkich >1 MeV dla efektywnego rozszczepienia.

Pluton-239 jest materiałem rozszczepialnym par excellence. Bariera rozszczepienia $^{240}$Pu (po wychwycie n termalnego) wynosi ~4,0 MeV, a energia wiązania neutronu to ~6,5 MeV — zatem wzbudzenie po wychwycie neutronu termicznego przekracza barierę o ponad 2 MeV. Stąd ogromny przekrój czynny na rozszczepienie Pu-239 neutronami termicznymi (~748 barn).

Poziomy wzbudzone $^{240}$Pu przy energii ~4–7 MeV, leżące przy lub nad barierą rozszczepienia, mają strukturę kolektywną: to są poziomy zarówno kwazicząstkowe jak i kolektywne, opisane modelem QRPA lub GCM (Generator Coordinate Method). Ich właściwości — momenty ósemkowe, przekroje czynne na rezonansowe wzbudzenie neutronowe — decydują o szczegółowym kształcie funkcji wzbudzenia (excitation function) rozszczepienia. Dane te zawarte są w bibliotekach ENDF/B, JEFF i JENDL.4

Po wychwycie neutronu jądro złożone otrzymuje energię wzbudzenia E*=Sₙ+Eₙ w układzie środka masy. Z tego samego stanu o określonych J i π mogą konkurować kaskada gamma, ponowna emisja neutronu i rozszczepienie. Ich udziały wyznaczają szerokości częściowe: Γtot jest ich sumą, a prawdopodobieństwo kanału c ma postać Pc=Γc/Γtot. Samo energetyczne otwarcie kanału nie gwarantuje dominacji — liczą się dostępne stany końcowe, gęstość poziomów, reguły wyboru, współczynniki transmisji oraz, dla rozszczepienia, transmisja przez krajobraz bariery wzdłuż deformacji. W kaskadzie gamma A i Z pozostają niezmienione. Schemat oparto na statystycznym opisie jądra złożonego z IAEA RIPL i formalizmie Hausera–Feshbacha.
Po wychwycie neutronu jądro złożone otrzymuje energię wzbudzenia E*=Sₙ+Eₙ w układzie środka masy. Z tego samego stanu o określonych J i π mogą konkurować kaskada gamma, ponowna emisja neutronu i rozszczepienie. Ich udziały wyznaczają szerokości częściowe: Γtot jest ich sumą, a prawdopodobieństwo kanału c ma postać Pc=Γc/Γtot. Samo energetyczne otwarcie kanału nie gwarantuje dominacji — liczą się dostępne stany końcowe, gęstość poziomów, reguły wyboru, współczynniki transmisji oraz, dla rozszczepienia, transmisja przez krajobraz bariery wzdłuż deformacji. W kaskadzie gamma A i Z pozostają niezmienione. Schemat oparto na statystycznym opisie jądra złożonego z IAEA RIPL i formalizmie Hausera–Feshbacha.

Prawa i symetrie jądrowe — przestrzeń fazowa

Spektroskopia gamma jąder wzbudzonych jest też narzędziem do badania fundamentalnych symetrii fizycznych.

Symetria izospinowa (SU2 izospinowa): Proton i neutron są traktowane jako dwa stany jednej cząstki (nukleon) z izospinem $T=1/2$. Przejścia gamma wewnątrz multipletu izospinowego są zakazane przez $\Delta T = 0$ dla operatorów elektrycznych (reguła wyboru izospinowa). To pozwala identyfikować stany jądrowe z dobrym izospinem i testować złamanie symetrii izospinowej przez oddziaływanie Coulomba.

Symetria parzysto-nieparzysta (parity): Przekrój czynny na Coulombowskie wzbudzenie E2 nie zmienia parzystości — jest to narzędzie selektywne dla poziomów $2^+, 4^+, 6^+$ w pasmach rotacyjnych. Przejście E1 zmienia parzystość — stąd E1 między stanami $1^-$ i $0^+$ jest sygnałem drgania dipolarnego lub wzbudzenia oktuplowego.

Symetria T (odwrócenie czasu): Pomiar stosunku prawdopodobieństwa przejść wprzód i wstecz (np. absorbcja vs emisja fotonu gamma) może wykryć złamanie symetrii T w oddziaływaniu jądrowym. Eksperymenty w reaktorach mierzące transmisję neutronów przez jądra wzbudzone są jednym ze sposobów testowania tej symetrii.4

Reguły momentu pędu i parzystości są dokładnym filtrem multipolarności: operator EL zmienia parzystość o czynnik (−1)^L, ML o (−1)^(L+1), a pojedynczy foton nie realizuje przejścia 0→0. Izospin jest symetrią przybliżoną i reguła zależy od rangi izospinowej operatora. Szczególnym przypadkiem jest tłumienie wewnętrznego E1 między czystymi stanami T=0 w jądrze N=Z; nie istnieje ogólny zakaz wszystkich elektrycznych przejść ΔT=0, a domieszki Coulomba mogą otworzyć słabą gałąź. Detailed balance łączy zredukowane siły przejść w górę i w dół czynnikiem degeneracji spinowej, lecz nie oznacza równości surowych zliczeń. Eksperyment mierzy energie, czasy życia, rozgałęzienia, konwersję, korelacje, polaryzację i przekroje, a Jπ, XL, δ, B(XL) i domieszki izospinu są wnioskami zależnymi od modelu aparatury i niepewności. Reguły i praktykę oceny oparto na NNDC ENSDF Manual, relację detailed balance na raporcie IAEA, a wyjątek E1 na opracowaniu OSTI.
Reguły momentu pędu i parzystości są dokładnym filtrem multipolarności: operator EL zmienia parzystość o czynnik (−1)^L, ML o (−1)^(L+1), a pojedynczy foton nie realizuje przejścia 0→0. Izospin jest symetrią przybliżoną i reguła zależy od rangi izospinowej operatora. Szczególnym przypadkiem jest tłumienie wewnętrznego E1 między czystymi stanami T=0 w jądrze N=Z; nie istnieje ogólny zakaz wszystkich elektrycznych przejść ΔT=0, a domieszki Coulomba mogą otworzyć słabą gałąź. Detailed balance łączy zredukowane siły przejść w górę i w dół czynnikiem degeneracji spinowej, lecz nie oznacza równości surowych zliczeń. Eksperyment mierzy energie, czasy życia, rozgałęzienia, konwersję, korelacje, polaryzację i przekroje, a Jπ, XL, δ, B(XL) i domieszki izospinu są wnioskami zależnymi od modelu aparatury i niepewności. Reguły i praktykę oceny oparto na NNDC ENSDF Manual, relację detailed balance na raporcie IAEA, a wyjątek E1 na opracowaniu OSTI.

Podsumowanie i znaczenie dla fizyki jądrowej

Wzbudzenia jąder atomowych — przez przejścia gamma, konwersję wewnętrzną, drgania i rotacje — tworzą bogatą strukturę stanów jądrowych, obserwowaną w spektroskopii gamma i będącą przedmiotem badań od lat trzydziestych XX wieku do dziś.

Trzy kluczowe koncepcje, które warto zachować w pamięci:

Po pierwsze, reguły wyboru gamma (L, parzystość, izospin) decydują, które przejścia są szybkie i obserwowalne, a które zakodowane i długożyciowe. Izomery jądrowe to ekstremalny przypadek zabronionych przejść.

Po drugie, model kolektywny Bohra-Mottelson (z jego nowoczesnym rozwinięciem IBM) opisuje dwie wielkie klasy wzbudzeń kolektywnych: drgania (widma fonoronowe, energetycznie stałe skokami) i rotacje (pasm z $E \propto J(J+1)$). Regularne pasma rotacyjne w jądrach deformowanych ($^{166}$Er, $^{238}$U, $^{152}$Dy SD) są jednym z najpiękniejszych przykładów kwantowych regularności w fizyce jądrowej.

Po trzecie, wiedza o wzbudzeniach jądrowych ma bezpośrednie zastosowania: od medycyny nuklearnej ($^{99m}$Tc), przez diagnostykę spektrometryczną materiałów jądrowych (inspektorzy IAEA), po rozumienie przekrojów czynnych na rozszczepienie U-235 i Pu-239 (inżynieria reaktorowa i broń). Fizyka wzbudzeń jądrowych nie jest ćwiczeniem akademickim — jest fundamentem technologii jądrowych XXI wieku. Każda aplikacja medyczna radioizotopu, każda weryfikacja IAEA składu paliwa wypadłego, każda detekcja próby jądrowej przez sieć IMS CTBT, każdy wynik analizy aktywacyjnej — to wszystko opiera się na wiedzy o tym, jakie linie gamma emituje konkretny izotop, z jaką częstością i z jakimi regułami wyboru. Ta wiedza jest zmierzona, skatalogowana (ENSDF — Evaluated Nuclear Structure Data File, NUDAT 3) i dostępna publicznie. Fundament nauki o broni jądrowej, medycyny nuklearnej i kontroli zbrojeń zbudowany jest na tym samym korpusie danych spektroskopowych.1,2,3,4

Dodatkowe materiały multimedialne

Przy kolejnej redakcji warto dodać prosty schemat pasma rotacyjnego z poziomami 0+, 2+, 4+, 6+ i odpowiadającymi im przejściami gamma, bo to najczytelniejszy most między tekstem a realnym widmem eksperymentalnym.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na rozpoznaniu typu widma jądrowego. Należy:

  1. przyjąć prosty zestaw poziomów wzbudzonych i energii przejść gamma,
  2. sprawdzić, czy odstępy między poziomami układają się raczej jak pasmo rotacyjne, czy jak mniej regularne wzbudzenia pojedynczych konfiguracji,
  3. porównać wynik z intuicją z modelu powłokowego,
  4. wskazać, czy dane jądro wygląda bardziej na kuliste i bliskie powłokom magicznym, czy na zdeformowane i kolektywne,
  5. uzasadnić odpowiedź bez odwoływania się wyłącznie do jednej linii gamma.
Ćwiczenie z celowo syntetycznym, nieidealnym zestawem danych uczy rozpoznawać charakter ruchu jądra bez przypisywania przykładu do realnego nuklidu. Uczeń oblicza ilorazy energii, sprawdza regularność linii gamma, porównuje poziomy z granicami rotora i wibratora oraz ocenia trend B(E2) razem z niepewnościami. Puste pola, tabela hipotez i lista brakujących pomiarów wymuszają testowanie wyjaśnień konkurencyjnych zamiast nadawania etykiety na podstawie jednego wskaźnika.
Ćwiczenie z celowo syntetycznym, nieidealnym zestawem danych uczy rozpoznawać charakter ruchu jądra bez przypisywania przykładu do realnego nuklidu. Uczeń oblicza ilorazy energii, sprawdza regularność linii gamma, porównuje poziomy z granicami rotora i wibratora oraz ocenia trend B(E2) razem z niepewnościami. Puste pola, tabela hipotez i lista brakujących pomiarów wymuszają testowanie wyjaśnień konkurencyjnych zamiast nadawania etykiety na podstawie jednego wskaźnika.

Drugie ćwiczenie powinno dotyczyć deekscytacji gamma. Należy:

  1. przyjąć jądro powstałe w stanie wzbudzonym po reakcji jądrowej,
  2. rozrysować możliwe zejścia kaskadowe do stanu podstawowego,
  3. zaznaczyć, że przejścia nie są dowolne, bo foton musi wynieść energię i moment pędu,
  4. porównać taki ciąg deekscytacji z deformacją prowadzącą do rozszczepienia w modelu kroplowym,
  5. podsumować, po czym eksperymentator poznaje, że widzi serię przejść gamma, a nie bezpośredni rozpad jądra.
Nierozwiązana karta pracy pokazuje, jak budować schemat poziomów z wielu niezależnych dowodów. Syntetyczny zestaw pięciu linii gamma zawiera koincydencję potrójną, drugą drogę dwufotonową i przejście bez partnera; zgodność sum energii ogranicza możliwe poziomy. Przed wyznaczeniem rozgałęzień trzeba uwzględnić wydajność detektora i konwersję wewnętrzną, a kandydatów na spin, parzystość i multipolarność sprawdzić regułami wyboru. Puste poziomy i trzy hipotezy przypominają, że koincydencje same nie ustalają Jπ, a wieloliniowa kaskada deekscytacji nie jest dowodem rozszczepienia.
Nierozwiązana karta pracy pokazuje, jak budować schemat poziomów z wielu niezależnych dowodów. Syntetyczny zestaw pięciu linii gamma zawiera koincydencję potrójną, drugą drogę dwufotonową i przejście bez partnera; zgodność sum energii ogranicza możliwe poziomy. Przed wyznaczeniem rozgałęzień trzeba uwzględnić wydajność detektora i konwersję wewnętrzną, a kandydatów na spin, parzystość i multipolarność sprawdzić regułami wyboru. Puste poziomy i trzy hipotezy przypominają, że koincydencje same nie ustalają Jπ, a wieloliniowa kaskada deekscytacji nie jest dowodem rozszczepienia.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły
