Efekt Comptona jako narzędzie rozumienia widm gamma

Streszczenie

Efekt Comptona jest jednym z najważniejszych powodów, dla których rzeczywiste widmo gamma nie składa się wyłącznie z wąskich fotopików. Foton może oddać elektronowi tylko część energii, zmienić kierunek i uciec z detektora. Wtedy aparatura rejestruje zdarzenie o energii mniejszej niż energia pierwotnej linii, a w widmie pojawia się kontinuum komptonowskie, krawędź Comptona i czasem pik wstecznego rozproszenia.^1,2

Ten artykuł traktuje Comptona jako narzędzie czytania widm. Chodzi o to, aby student patrząc na widmo Cs-137, Co-60, naturalnego K-40 albo mieszaniny środowiskowej potrafił odróżnić fotopik od tła, zrozumieć, skąd bierze się skraj Comptona, dlaczego NaI(Tl) pokazuje szerokie struktury, a HPGe wąskie piki, oraz dlaczego pole piku wymaga odejmowania tła, a nie tylko sumowania kanałów.

Rozszerzenie tematu

W idealnym świecie każdy foton gamma wszedłby do detektora, oddał całą energię i utworzył jeden ostry pik. W prawdziwym detektorze dzieje się inaczej. Część fotonów przechodzi bez oddziaływania. Część ulega absorpcji fotoelektrycznej. Część rozprasza się Comptona i oddaje tylko fragment energii. Część rozprasza się kilka razy, a dopiero potem zostaje pochłonięta albo ucieka.

Widmo gamma jest więc zapisem historii wielu możliwych ścieżek jednego fotonu. Fotopik pełnej absorpcji jest tylko jedną z nich. Tło komptonowskie jest śladem wszystkich przypadków, w których detektor otrzymał tylko część energii pierwotnego fotonu. Dlatego efekt Comptona trzeba rozumieć przed analizą aktywności z fotopików.³

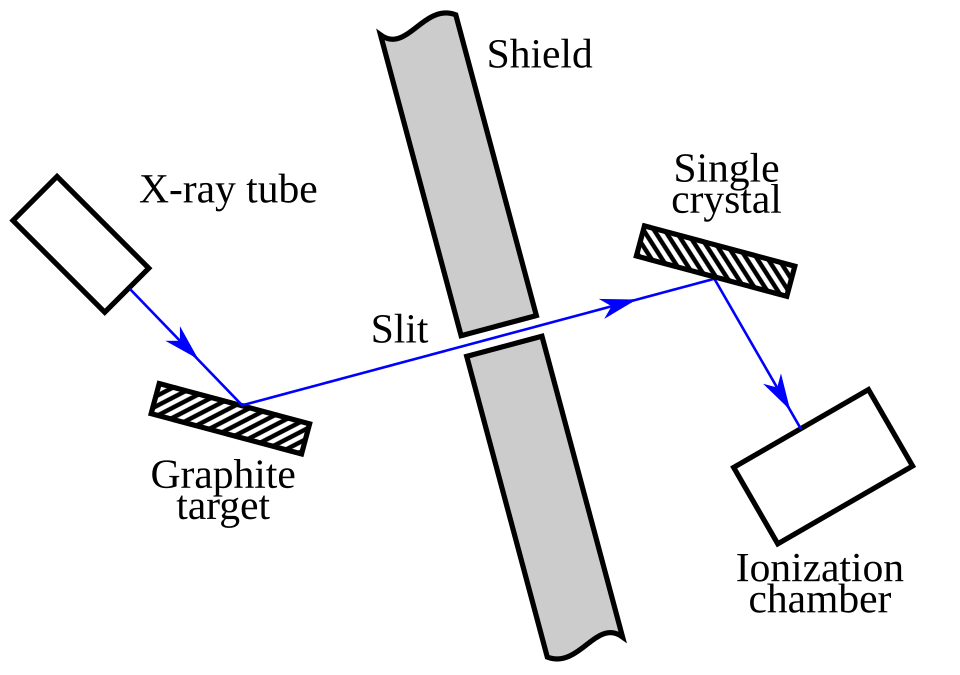

Geometria jednego rozproszenia

W najprostszym modelu foton o energii E zderza się z elektronem słabo związanym w atomie. Elektron otrzymuje energię kinetyczną i pęd odrzutu, a foton leci dalej pod kątem phi z mniejszą energią E'. Zasady zachowania energii i pędu prowadzą do wzoru:

E' = E / [1 + (E / m_e c^2) * (1 - cos phi)].

m_e c^2 wynosi około 511 keV. Dla małych energii fotonu w porównaniu z 511 keV zmiana energii jest niewielka. Dla energii gamma rzędu setek keV i MeV rozproszenie może zabrać bardzo znaczną część energii fotonu.^1,2

Ten sam efekt można zapisać przez zmianę długości fali:

Delta lambda = lambda_C * (1 - cos phi),

albo:

Delta lambda = 2 lambda_C sin^2(phi / 2).

Kuznetsov podkreśla, że przesunięcie długości fali nie zależy od materiału rozpraszającego ani od początkowej długości fali, lecz od kąta rozproszenia; dla elektronu lambda_C = 2,426 pm.¹

Elektron odrzutu i energia zarejestrowana

Detektor najczęściej mierzy energię przekazaną elektronowi i dalszej kaskadzie jonizacji albo scyntylacji. Jeżeli po jednym rozproszeniu foton ucieka z detektora, energia zarejestrowana wynosi:

E_e = E - E'.

Najmniejsza energia elektronu odrzutu jest bliska zeru, gdy foton rozprasza się pod małym kątem. Największa energia elektronu odrzutu pojawia się przy rozproszeniu wstecznym, phi = 180 stopni. Wtedy foton traci najwięcej energii, ale nadal nie musi zniknąć. To właśnie graniczna energia elektronu odrzutu tworzy krawędź Comptona w widmie.

Maksymalna energia przekazana elektronowi ma postać:

E_C = E * [2E / (m_e c^2)] / [1 + 2E / (m_e c^2)].

To jest energia krawędzi Comptona. Nie jest to energia fotonu rozproszonego, lecz maksymalna energia zdeponowana w detektorze przez pojedyncze rozproszenie, gdy rozproszony foton ucieka.

Przykład: Cs-137

Najbardziej klasyczny przykład dydaktyczny to linia Cs-137 przy około 662 keV. Dla rozproszenia wstecznego:

E' = 661,7 / [1 + 2 * 661,7 / 511] keV ≈ 184 keV.

Elektron odrzutu może więc dostać maksymalnie:

E_C ≈ 661,7 - 184 ≈ 477 keV.

W widmie oznacza to fotopik przy 662 keV, szerokie kontinuum komptonowskie poniżej tej energii i krawędź w okolicy 477 keV. Dodatkowo w realnym układzie może pojawić się pik wstecznego rozproszenia w okolicy 184 keV, jeżeli foton rozproszy się poza detektorem pod dużym kątem, a potem wróci do detektora i zostanie pochłonięty.^3,4

To ćwiczenie dobrze pokazuje różnicę między trzema energiami:

• energia pierwotnego fotonu: 662 keV,
• maksymalna energia elektronu odrzutu: około 477 keV,
• energia fotonu po rozproszeniu wstecznym: około 184 keV.

Pomylenie tych wartości prowadzi do błędnej interpretacji widma.

Dlaczego powstaje kontinuum

Kąt rozproszenia nie ma jednej wartości. Foton może rozproszyć się pod wieloma kątami, a każdy kąt daje inną energię elektronu odrzutu. Detektor zbiera więc zdarzenia o energiach od bliskich zeru do krawędzi Comptona. To tworzy kontinuum, a nie pojedynczą linię.

Kształt tego kontinuum zależy od prawdopodobieństwa rozpraszania pod różnymi kątami, geometrii detektora, rozmiaru kryształu, obecności osłon, próbki i otoczenia. Dziunikowski i Kalita przypominają, że przekrój czynny na rozproszenie komptonowskie wyznaczyli Klein i Nishina na podstawie relatywistycznej mechaniki kwantowej, a przekrój maleje ze wzrostem energii fotonu.²

W praktyce widmo nie jest więc prostą funkcją z podręcznika. Jest splotem fizyki rozpraszania, geometrii stanowiska i odpowiedzi detektora.

Fotopik a tło komptonowskie

Fotopik powstaje wtedy, gdy całkowita energia fotonu zostanie zdeponowana w detektorze. Może to zajść przez absorpcję fotoelektryczną od razu, albo przez serię rozproszeń Comptona zakończonych pełną absorpcją. Dla analityka nie ma znaczenia, jak dokładnie wyglądała ścieżka wewnątrz detektora, jeżeli suma zdeponowanych energii jest równa energii fotonu.

Tło komptonowskie powstaje wtedy, gdy ścieżka jest niepełna. Foton po rozproszeniu opuszcza objętość czynną albo część energii ucieka jako promieniowanie wtórne. Wtedy impuls ma mniejszą amplitudę i trafia do niższej energii widma.

To dlatego w spektrometrii gamma pole fotopiku trzeba liczyć po odjęciu tła. Jeżeli pik stoi na pochyłym kontinuum, suma zliczeń w oknie piku zawiera zarówno zdarzenia pełnej absorpcji, jak i zdarzenia komptonowskie pochodzące od tej samej lub innych linii gamma.³

NaI(Tl) i szerokie tło

W detektorze NaI(Tl) fotopiki są szerokie, a tło komptonowskie często bardzo widoczne. Kryształ scyntylacyjny ma dobrą wydajność i jest wygodny, ale jego rozdzielczość energetyczna jest ograniczona przez statystykę scyntylacji, transport światła, fotopowielacz i elektronikę. Szeroki pik łatwo nakłada się na kontinuum.⁴

To nie jest wada dydaktyczna. Dla studenta NaI(Tl) świetnie pokazuje, że promieniowanie gamma nie tworzy samych kresek. W widmie Cs-137 widać fotopik, kontinuum i krawędź. Przy Co-60 można obserwować dwa fotopiki oraz złożone tło od dwóch energii gamma. Przy materiałach naturalnych tło utrudnia identyfikację słabszych linii.

Jeżeli jednak celem jest precyzyjna analiza śladowa, NaI(Tl) może być niewystarczający. Słaby pik na tle komptonowskim może ginąć, a blisko położone linie mogą zlać się w jedną strukturę.

HPGe też ma Comptona

Detektor HPGe ma znacznie lepszą rozdzielczość energetyczną, ale nie usuwa fizyki Comptona. Foton gamma nadal może rozproszyć się i uciec. Wąskie fotopiki są łatwiejsze do rozdzielenia, lecz tło komptonowskie nadal istnieje i nadal trzeba je odejmować.

Różnica polega na tym, że w HPGe można lepiej oddzielić fotopik od tła lokalnego, a bliskie linie można dopasować osobno. To zmienia jakość analizy, ale nie zwalnia z rozumienia procesów w detektorze. W raportach laboratoryjnych warto pisać: rozdzielczość pomogła oddzielić piki, ale pole netto nadal zależy od modelu tła.

Pik wstecznego rozproszenia

Pik wstecznego rozproszenia powstaje zwykle poza objętością czynną detektora. Foton gamma opuszcza źródło, rozprasza się w osłonie, stole, ścianie albo obudowie pod dużym kątem, traci część energii, a potem rozproszony foton trafia do detektora i zostaje zarejestrowany. Dla Cs-137 energia takiego fotonu jest bliska 184 keV.

Ten pik nie oznacza nowego radionuklidu o linii 184 keV. Jest artefaktem geometrii i rozpraszania. Jego obecność zależy od osłony, odległości, materiałów wokół detektora i kolimacji. Dlatego analiza widma powinna zawsze zawierać informację o geometrii pomiarowej, a nie tylko listę pików.

Krawędź Comptona nie jest ostrą kreską

W teorii maksymalna energia elektronu odrzutu tworzy granicę. W praktycznym widmie krawędź jest rozmyta. Powody są trzy. Po pierwsze, rozdzielczość detektora rozmywa każdą energię. Po drugie, zdarzenia wielokrotne mogą wypełniać obszary powyżej prostej krawędzi pojedynczego rozproszenia. Po trzecie, tło od innych linii i promieniowania otoczenia nakłada się na ten sam zakres energii.

Dlatego w ćwiczeniu student nie powinien oczekiwać pionowej ściany. Powinien rozpoznać obszar, w którym kontinuum zmienia charakter, i porównać go z wartością obliczoną z równania Comptona. Celem jest zgodność fizyczna, nie idealna geometria wykresu.

Compton w osłonach i próbkach

Rozproszenie Comptona nie zachodzi tylko w detektorze. Zachodzi też w próbce, osłonie, powietrzu, obudowie i stole laboratoryjnym. Foton może zmienić kierunek i energię zanim dotrze do detektora. To wpływa na tło, kształt widma i skuteczność osłon.

W artykule o absorpcji promieniowania gamma i HVL pojawia się różnica między wąską i szeroką wiązką. Przy szerokiej wiązce część promieniowania rozproszonego nadal dociera do detektora, więc proste prawo wykładniczego osłabienia nie opisuje całego sygnału. To jest dokładnie ten rodzaj problemu, w którym Compton przestaje być „efektem w detektorze”, a staje się elementem transportu fotonów przez całe stanowisko.

Dlaczego Compton jest dobrym testem kalibracji myślenia

Efekt Comptona wymusza jednoczesne użycie energii, pędu i geometrii. Nie da się go poprawnie zrozumieć jako zwykłego „osłabienia promieniowania”. Foton po rozproszeniu nadal istnieje, ma inną energię i inny kierunek. Elektron odrzutu niesie resztę energii. Detektor może zarejestrować jedną, drugą albo obie części tylko zależnie od geometrii.

To bardzo dobra lekcja dla całej fizyki jądrowej. W wielu zagadnieniach, od transportu neutronów po analizę opadu, liczy się nie tylko „ile energii”, ale też gdzie, kiedy i w jakim kanale oddziaływania energia została przekazana. Efekt Comptona wymusza myślenie o fotonach jako cząstkach z pędem i energią podlegającą zasadom zachowania — co jest jednym z najmocniejszych wczesnych argumentów za kwantowością promieniowania elektromagnetycznego i fundamentalnym narzędziem analizy widm gamma w każdym laboratorium spektrometrii jądrowej.

Specyfika widm wybranych radionuklidów — atlas minimalny

Dla studenta spektrometrii gamma ważne jest umiejętność przewidywania, co pojawi się w widmie konkretnego radionuklidu, zanim zobaczy się pomiar:

Cs-137 (T₁/₂ = 30,17 lat):

• Główna linia gamma: 661,657 keV (94,3%)
• Krawędź Comptona: 477,3 keV
• Pik wstecznego rozproszenia: ~183,9 keV
• Linia Ka X-ray baru: 32 keV (po konwersji wewnętrznej)
• Uwaga: beta 0–514 keV tworzy ciągłe tło (widoczne bez osłony ołowianej)

Co-60 (T₁/₂ = 5,27 lat):

• Dwie linie gamma w kaskadzie: 1173,2 keV (99,9%) i 1332,5 keV (99,9%)
• Pik sumacyjny: 2505,7 keV (przy wysokiej aktywności lub bliskości detektora)
• Dwie oddzielne krawędzie Comptona: ~962 keV (od 1173) i ~1118 keV (od 1332)
• Ważny wzorzec kalibracji energii dla zakresu 1-2 MeV

K-40 (T₁/₂ = 1,28×10⁹ lat):

• Linia gamma: 1460,8 keV (10,7% rozpadów — reszta to beta do Ca-40)
• Widoczny w każdej próbce gleby, betonu, materiałów budowlanych
• Krawędź Comptona: ~1244 keV
• Największy wkład w "tło" naturalnej spektrometrii gamma

Ra-226 i szereg U-238 (radony!):

• Bi-214 (produkt rad-222): linia 609,3 keV (46%), 1120,3 keV (15%), 1764,5 keV (16%)
• Pb-214: 351,9 keV (37%), 295,2 keV (19%)
• Promieniowanie radonowe w powietrzu budynku wpływa na tło detekcji

Tl-208 (z szeregu Th-232):

• Linia 2614,5 keV (100% — najsilniejsza naturalna linia gamma)
• Escape peaks: 2103,5 keV (SEP) i 1592,5 keV (DEP)
• 583,2 keV, 510,8 keV (inne linie Tl-208)

Na-22 (T₁/₂ = 2,60 lat):

• Linia 1274,5 keV (99,9%)
• Pik anihilacji 511 keV (z pozytonu β⁺ — emitowanego w 90% rozpadów)
• Stosunek intensywności 511/1274 = 1,80 jest cechą identyfikującą Na-22^1,2

Spektrometria in-situ — ograniczenia i tło Comptona w warunkach polowych

Laboratoryjne warunki (osłona, geometria wzorcowa, mała próbka) to jeden świat. Pomiary in-situ (detektor HPGe lub NaI noszony w terenie, na gruncie, na statku) to inny.

Główne różnice:

• Środowisko wszystkich kątów: tło promieniowania gamma pochodzi z wszystkich kierunków (ziemia, ściany, powietrze, odległe źródła) — kontrybuują do widma Comptona ze wszystkich stron
• Brak kontroli geometrii: efektywna wydajność detekcji musi być modelowana Monte Carlo
• Zmienne tło: gradient aktywności Co-137 w glebie, radon w powietrzu (zmienność z wiatrem)
• Temperatura: HPGe musi być chłodzony (zwykle elektrycznie, jeśli bez ciekłego azotu)

Typowe zastosowania in-situ:

• Mapowanie skażeń Cs-137 po wypadkach (Czarnobyl, Fukushima): helikoptery z NaI
• Bezpieczeństwo granic: portalne monitory RPM (radiation portal monitors) z NaI
• Poszukiwanie materiałów jądrowych: RIID (Radioisotope Identification Device) z HPGe lub LaBr₃
• Monitoring poziomu naturalnego tła promieniowania w okolicach EJ (MAEA TECDOC-1150)

Compton w monitorach portalowych: przy monitorowaniu kontenerów z ładunkiem detektor widzi ogromne tło naturalne (granit, kaliowe nawozy, ceramika) + możliwy sygnał z materiałów jądrowych. Algorytmy identyfikacji muszą odróżnić Cs-137 (linia 662 keV) od np. Ba-133 (356 keV + tło) na tle ciągłego tła Comptona od K-40 i Ra-226. To zadanie dla cyfrowego DSP i algorytmów ML.^3,4

Detekcja neutronów przez promieniowanie Comptona — konwertery

Neutrony same nie jonizują bezpośrednio. Jednak neutron może wzbudzić jądro do stanu pobudzonego, które emituje foton gamma — ten foton jest następnie wykrywany przez efekt Comptona lub fotoelektryczny. Jest to promieniowanie gamma od wychwytu neutronów (capture gamma rays).

Ważne reakcje:

• H-1(n,γ)H-2: 2223 keV — "wodorowy sygnał" wychwytu neutronów
• B-10(n,α)Li-7: główna metoda detekcji neutronów termicznych (bez gamma)
• Cl-35(n,γ)Cl-36: 1165, 5715, 6111 keV
• Cd-113(n,γ)Cd-114: silne absorber — "filtry kadmowe" w badaniach neutronograficznych

W widmie gamma z reaktora lub przy badaniu próbek aktywowanych neutronami widać linie promieniotwórczości wzbudzonej neutronami. Interpretacja tych linii wymaga zrozumienia, co pochodzi z neutronu, a co z pierwotnego promieniowania gamma rdzenia — i jak kontinuum Comptona od linii o wysokiej energii nakłada się na słabsze linie o niskiej energii.²

Zastosowania Comptona w kalibracji detektorów

Krawędź Comptona i pik wstecznego rozproszenia są często używane do kalibracji energetycznej detektorów scyntylacyjnych, gdy nie ma dostępnych wąskich fotopików w zakresie zainteresowań:

• Krawędź Comptona Cs-137 przy 477 keV: dobrze znana i powtarzalna pozycja; szerokość krawędzi zależy od rozdzielczości energetycznej detektora
• Pik wstecznego rozproszenia Cs-137 przy ~184 keV: użyteczny do kalibracji w dolnym zakresie energii
• Linia anihilacji 511 keV: zawsze obecna przy radioizotopach β⁺; bardzo ostra linia, dobra do kalibracji w tym zakresie

Dla detektorów organicznych scyntylatorów (np. płynny scyntylator BC-501A do neutronów szybkich): kalibracja przez znane krawędzie Comptona Cs-137 i Co-60 jest standardowym podejściem, bo brak fotoelektrycznego wyklucza fotopiki jako odniesienie (zbyt niska Z materiału detektora dla skutecznej absorpcji fotoelektrycznej).

W plastykowych scyntylatorach i cienkich kryształach krawędź Comptona jest jedyną wyraźną strukturą — więc jej dokładne wyznaczanie jest bezpośrednią kalibracją detektora. To ważna praktyczna konsekwencja Comptona dla fizyki reaktorowej: scyntylatory organiczne (używane jako detektory neutronów szybkich przez rekcję (n,p)) kalibruje się przez Comptonowskie krawędzie, bo fotoelektryczna absorpcja w wodorze i węglu jest pomijalnie mała dla energii powyżej 200 keV.^2,4

Jak opisywać widmo w raporcie

Dobry opis widma gamma powinien rozdzielać:

• fotopiki użyte do identyfikacji radionuklidów,
• kontinuum komptonowskie,
• krawędzie Comptona dominujących linii,
• możliwe piki wstecznego rozproszenia,
• tło naturalne i aparaturowe,
• zakresy, w których słabe piki są maskowane.

Jeżeli raport mówi tylko „pik przy energii X potwierdza izotop Y”, może być poprawny dla prostego widma, ale jest niepełny. Przy mieszaninach radionuklidów, próbkach środowiskowych i słabych aktywnościach trzeba jawnie opisać tło oraz sposób wyznaczania zliczeń netto.

Przekrój czynny Kleina-Nishiny — ilościowy opis rozpraszania

Jakościowy opis Comptona mówi: foton ulega rozproszeniu i traci energię. Ilościowy opis wymaga przekroju czynnego — prawdopodobieństwa rozproszenia w zależności od energii i kąta. W 1929 roku Oscar Klein i Yoshio Nishina wyprowadzili formułę na różniczkowy przekrój czynny na rozproszenie Comptona, używając kwantowej elektrodynamiki (QED):

$$\frac{d\sigma}{d\Omega} = r_e^2 \cdot \left(\frac{E'}{E}\right)^2 \cdot \left(\frac{E'}{E} + \frac{E}{E'} - \sin^2\phi\right) \cdot \frac{1}{2}$$

gdzie r_e = 2,818×10⁻¹³ cm jest klasycznym promieniem elektronu, E'/E jest stosunkiem energii fotonu po i przed rozproszeniem, a φ jest kątem rozproszenia.

Co z tego wynika dla dydaktyki:

• Dla małych E (klasyczna granica, E ≪ m_e c²): wzór sprowadza się do klasycznego rozpraszania Thomsona (niezależnego od energii)
• Dla dużych E (np. E = 1 MeV): przekrój maleje ze wzrostem energii — foton o wyższej energii rzadziej oddziałuje na danej jednostce drogi
• Rozkład kątowy dla małych E jest symetryczny (naprzód/wstecz jednakowo). Dla dużych E staje się silnie skierowany naprzód (forward peaking)

Całkowity przekrój Comptona na elektron (po całkowaniu po kątach) wyraża wzór:

$$\sigma_{KN} = 2\pi r_e^2 \left[\frac{1+\epsilon}{\epsilon^2}\left(\frac{2(1+\epsilon)}{1+2\epsilon} - \frac{\ln(1+2\epsilon)}{\epsilon}\right) + \frac{\ln(1+2\epsilon)}{2\epsilon} - \frac{1+3\epsilon}{(1+2\epsilon)^2}\right]$$

gdzie ε = E/m_e c² = E/511 keV. Dla E = 662 keV (Cs-137): ε ≈ 1,295, przekrój wynosi ok. 3×10⁻²⁵ cm²/elektron — rząd wielkości poniżej przekroju Thomsona.^1,2

Trzy procesy dominujące — mapa energii

Foton gamma może oddziaływać z materią przez trzy główne procesy: efekt fotoelektryczny, rozpraszanie Comptona i tworzenie par. Który dominuje, zależy od energii fotonu i liczby atomowej Z materiału:

Efekt fotoelektryczny (Eγ < ~200 keV dla pierwiastków lekkich, do ~1 MeV dla ciężkich):

• Foton pochłonięty przez atom, elektron wyemitowany z powłoki K/L
• Cała energia fotonu → energia elektronu (minus energia wiązania)
• Przekrój ∝ Z⁵/E³,⁵ — bardzo silna zależność od Z i energii
• Dla Pb-208 fotoelektryczny dominuje do ok. 700 keV

Rozpraszanie Comptona (ok. 200 keV – 5 MeV dla większości materiałów):

• Foton nie ginie — zmienia kierunek i traci część energii
• Przekrój ∝ Z/E (słabsza zależność)
• Dominuje w zakresie "mid-energy" gamma (typowe widma reaktorowe, Cs-137, Co-60)

Tworzenie par (Eγ > 1,022 MeV = 2 m_e c²):

• Foton zmienia się w parę e⁺e⁻ w polu jądrowym
• Para anihiluje → dwa fotony po 511 keV każdy
• Przekrój ∝ Z² · ln(E)
• Ważne dla Tl-208 (2614 keV), Na-24 (2754 keV), Y-88 (1836 keV)

W detektorze HPGe dla Tl-208 (2614 keV) typowe widmo pokazuje:

• Fotopik przy 2614 keV
• Escape peak przy 2614 - 511 = 2103 keV (pojedyncze ucieczki pary)
• Escape peak przy 2614 - 1022 = 1592 keV (podwójne)
• Pik anihilacji przy 511 keV
• Ciągłe tło komptonowskie pod tym wszystkim

Dla studenta spektrometrii gamma: mapa procesów jest pierwszym krokiem identyfikacji nieznanych pików w widmie.^1,2

Tło komptonowskie w środowiskowej spektrometrii gamma

Spektrometria środowiskowa (monitoring promieniowania tła, pomiary jądrowego czystości powietrza i gleby) operuje na bardzo małych aktywnościach na tle znacznie wyższej aktywności naturalnej. Tło komptonowskie od:

• K-40 (1460 keV) — powszechny w glebie i ciele ludzkim
• Tl-208 (2614 keV) — z szeregu Th-232
• Bi-214 (609, 1120, 1764 keV) — z szeregu U-238
• Cs-137 (662 keV) — pozostałość po próbach jądrowych i Czarnobylu

...nakłada się na piki słabszych izotopów, które chcemy zmierzyć (np. Am-241, Pu-239, Np-237).

Techniki zmniejszenia tła komptonowskiego:

1. Aktywna tarcza antykoincydencyjna (Compton suppression shield): kryształ BGO lub NaI otacza detektor HPGe; gdy foton ucieknie z HPGe i zarejestruje się w BGO w tej samej chwili (koincydencja), zdarzenie jest odrzucane. Redukcja tła Comptona o faktor 10-50×.
2. Gruby pasyw z Pb/Cu/Sn: Pb pochłania fotony zewnętrzne; warstwa Cu usuwa fluorescencję Pb; Sn tłumi fluorescencję Cu. Standard "żelaznej osłony" dla laboratoryjnej spektrometrii.
3. Chłodzenie ciekłym azotem lub elektrycznie (mechaniczne ogniwa Peltier): niższy szum elektroniczny HPGe → lepsza rozdzielczość → mniejsze nakładanie się pików.
4. Pomiar w podziemiu: laboratoria głębinowe (np. GRAN SASSO +1400 m skały ekwiwalentu wody) eliminują promieniowanie kosmiczne, które tworzy tło Comptona przez reakcje jądrowe w detektorze.
5. Digital pulse shape discrimination (PSD): kształt impulsu z detektora różni się dla zdarzeń z Comptona, fotoelektrycznych i promieniowania neutronowego — cyfrowe DSP może odrzucać klasy zdarzeń.^2,3

Piki ucieczki par (escape peaks) — szczegóły

Dla fotonów powyżej 1022 keV tworzenie par skutkuje:

• Powstawaniem elektronu i pozytonu wewnątrz detektora
• Anihilacją pozytonu z elektronem z materiału detektora → dwa fotony 511 keV każdy
• Fotony 511 keV mogą opuścić detektor, zmniejszając zarejestrowaną energię

Przypadki:

• Full energy peak (FEP): oba 511 keV pochłonięte w detektorze → pik przy E_γ
• Single escape peak (SEP): jeden 511 keV ucieka → pik przy E_γ - 511 keV
• Double escape peak (DEP): oba uciekają → pik przy E_γ - 1022 keV

Przykład dla K-40 (1460 keV): poniżej progu tworzenia par (1022 keV) — brak escape peaks. Ale dla Tl-208 (2614 keV):

• FEP = 2614 keV
• SEP = 2103 keV
• DEP = 1592 keV

Przykład dla Na-24 (2754 keV):

• FEP = 2754 keV
• SEP = 2243 keV
• DEP = 1732 keV

Znajomość escape peaks jest kluczowa dla analityka, który może pomylić DEP z nowym izotopem o energii 1592 keV, podczas gdy jest to artefakt Tl-208.²

Kamera Comptona — obrazowanie przez rozpraszanie

Klasyczna kamera gammy (gamma camera, Anger camera) wymaga kolimatorów fizycznych, które przepuszczają tylko fotony pod określonym kątem. Kolimator pochłania 90–99% fotonów, drastycznie zmniejszając czułość. Kamera Comptona (Compton camera) eliminuje ten problem.

Zasada działania kamery Comptona:

1. Foton γ z pacjenta (SPECT, PET) lub z próbki uderza w cienki "scatterer" (np. Si) i ulega rozproszeniu Comptona
2. Scatterer mierzy: energię elektronu odrzutu E_e i pozycję zdarzenia
3. Rozproszony foton trafia do grubszego "absorber" (np. NaI lub HPGe)
4. Absorber mierzy: pozycję i energię E'
5. Ze wzoru Comptona, znając E_e i E', można obliczyć kąt rozproszenia φ
6. Foton źródłowy mógł przyjść z dowolnego kierunku na stożku o półkącie φ
7. Wiele zdarzeń daje zbiór stożków, których przecięcia rekonstruują pozycję źródła

Zalety kamery Comptona:

• Brak fizycznych kolimatorów → znacznie wyższa czułość
• Lepsza lokalizacja źródeł rozproszonych przestrzennie
• Możliwość pracy z wyższymi energiami gamma (gdzie tradycyjna kolimacja jest niemożliwa)

Zastosowania:

• Radioterapia protonowa i hadronowa: kamera Comptona może monitorować zakres wiązki przez emisję gamma od aktywacji tkanek
• Astronomia gamma: satelita COMPTEL (1991-2000) na misji CGRO używał kamery Comptona do mapowania nieba w zakresie 0,75–30 MeV
• Bezpieczeństwo jądrowe: wykrywanie materiałów rozszczepialnych w kontenerach przez emisję gamma

Dla dydaktyki: kamera Comptona to przykład, że "problem tła" w spektrometrii można zamienić w narzędzie obrazowania przez precyzyjne mierzenie geometrii każdego zdarzenia.¹

Komptonowski kontur krawędziowy a metody dekonwolucji

Przy analizie złożonych widm gamma (mieszaniny radionuklidów, tło naturalne) liczbę netto piku wyznacza się przez dekonwolucję lub dopasowanie modelu do danych. Kompton komplikuje tę procedurę:

Metody wyznaczania tła:

1. Interpolacja liniowa: narysuj linię prostą pod pikiem, odejmij. Prosta, ale błędna gdy kontinuum jest silnie nachylone lub pik stoi na krawędzi Comptona innej linii.
2. Wielomian pod pikiem: dopasowanie wielomianu wyższego rzędu w oknach po obu stronach piku, interpolacja pod pikiem.
3. Step function (FWHM step): modelowe tło Comptona pod pikiem wygląda jak schodek — używane w programach SAMPO, GammaVision.
4. Pełne dopasowanie widma (FMF, Full Multiplet Fitting): modelowanie całego widma jako suma Gaussianów (piki) + kontinua Comptona od każdego nuklidu. Kody: ORIGEN2/CINDER, Hypermet-PC, IDAS, SPECFIT.

Problem specjalny: kaskady gamma: Co-60 emituje dwa fotony (1173 i 1332 keV) z każdego rozpadu. Jeśli detektor rejestruje oba jednocześnie (sum peaks), pojawia się "pik sumacyjny" przy 1173+1332 = 2505 keV. To nie jest nowa linia, lecz artefakt zliczania dwóch fotonów w jednym impulse (pile-up). Przy wysokich szybkościach zliczania artefakty sumacyjne mogą poważnie zaburzać widmo.

Dla studenta: identyfikacja piku wymaga nie tylko tablic energii — wymaga rozumienia, który proces w detektorze może produkować fałszywy sygnał.^2,3

LaBr₃(Ce) i nowe scyntylatory — zmieniające krajobraz spektrometrii

Przez dekady NaI(Tl) był standardowym detekcyjnym materiałem scyntylacyjnym ze względu na niski koszt i dostępność. HPGe dawał jakość za cenę złożoności (kriogeny). W ostatnich 20 latach pojawiły się nowe materiały:

LaBr₃(Ce) — bromiodek lantanu z cerem:

• Rozdzielczość energetyczna ~2,9% przy 662 keV vs. ~6–8% dla NaI
• Wysoka jasność scyntylacji (60 000 fotonów/MeV vs. 38 000 dla NaI)
• Szybki czas odpowiedzi (<30 ns) — dobry do koincydencji
• Pracuje w temperaturze pokojowej — żadnych kriogenów
• Ograniczenie: radioaktywność własna La-138 (661 keV i 1436 keV) nakłada się na piki Cs-137 i K-40

CeBr₃, SrI₂(Eu), CLYC(Ce):

• SrI₂: najlepsza rozdzielczość wśród scyntylatorów (~2,4% przy 662 keV)
• CLYC: scyntylator z dualną wrażliwością na gamma (Compton) i neutrony (Li-6 + n → α + T)
• CeBr₃: brak własnej radioaktywności, dobra alternatywa dla LaBr₃ w środowiskach nuklearnych

Dla zrozumienia Comptona: lepsza rozdzielczość energetyczna = wyraźniejsza krawędź Comptona i dokładniejsze oddzielenie piku od kontinuum. Ale Compton nie znika — nadal jest fizycznym procesem, tylko statystycznie lepiej rozróżnionym od fotopiku.^3,4

Compton w tomografii komputerowej — podstawy CT

Tomografia rentgenowska (CT) opiera się na różnicy absorpcji promieniowania X w różnych tkankach. Efekt Comptona jest dominującym procesem dla fotonów diagnostycznych (60–120 kVp) w tkankach miękkich:

• Dla energii 80 keV w wodzie: fotoelektryczny ~17%, Compton ~83%
• Dla energii 80 keV w kości: fotoelektryczny ~36%, Compton ~64%

W CT "kontrast" między kością a tkanką miękką pochodzi głównie z różnicy gęstości elektronu (ρ_e = Z/A × ρ), a nie od Z samego w sobie. To dlatego CT "nie widzi" dobrze płuc wypełnionych powietrzem (niska ρ) vs. tkanek miękkich (podobna ρ_e) — kontrast jest słaby.

DECT (Dual Energy CT): stosuje dwa różne napięcia (np. 80 kVp i 140 kVp). Na 80 kVp fotoelektryczny ma wyższy udział — obraz wrażliwy na Z. Na 140 kVp dominuje Compton — obraz wrażliwy na gęstość elektronową. Różnica obrazów daje "materialową rozkładkę" (material decomposition) pozwalającą odróżnić płyn jodinowy od kości od tkanki. DECT jest standardem w wielu szpitalach.

Dla fizyki medycznej (możliwy temat powiązany z tym serwisem): efekt Comptona nie jest tylko problemem spektrometrii reaktorowej — jest fundamentem nowoczesnej diagnostyki obrazowej.¹

Monitorowanie pola promieniowania w reaktorze jądrowym

W okolicach reaktora jądrowego pole promieniowania zawiera neutrony i fotony gamma jednocześnie. Fotony gamma pochodzą z:

• Bezpośredniego promieniowania z rdzenia (prompt gamma z rozszczepienia)
• Rozpadu produktów rozszczepienia (delayed gamma)
• Neutronowego wychwytu radiacyjnego w konstrukcji, moderatorze i osłonach (capture gamma)

Detektor gamma w takim środowisku widzi ciągłe tło Comptona nawet bez konkretnych linii spektralnych — bo energia fotonów jest szeroko rozłożona i każdy z nich wytwarza własne kontinuum Comptona.

Efekt "budowanie-up" (build-up): gdy foton przechodzi przez grube osłony, fotony komptonowsko rozpraszane mogą iść w innych kierunkach i docierać do punktów geometrycznie osłoniętych przed pierwotną wiązką. Czynnik build-up B(E,d) koryguje proste prawo wykładnicze:

$$I = I_0 \cdot e^{-\mu d} \cdot B(E,d)$$

gdzie B > 1 zawsze. Dla Pb przy 662 keV i d = 5 cm: B ≈ 1,4 — 40% dodatkowego promieniowania przez rozpraszanie.

Tablice build-up factor są dostępne dla standardowych materiałów osłonowych (Pb, Fe, beton, woda) w normach ANSI/ANS oraz programach ORIGEN, QAD-CG, DOORS.²

Polska spektrometria gamma — laboratoria i zastosowania

W Polsce spektrometria gamma jest stosowana w kilku kontekstach:

NCBJ Świerk: laboratorium analizy aktywacyjnej z detektorami HPGe; badania aktywacji materiałów w reaktorze MARIA; uczestnictwo w programach monitorowania środowiskowego.

Instytut Fizyki Jądrowej PAN (IFJ Kraków): spektrometria gamma do badań środowiskowych, dozymetrii i badań podstawowych; laboratoria osłoniętych pomiarów niskotłowych.

CLOR (Centralne Laboratorium Ochrony Radiologicznej, Warszawa): monitoring promieniowania w Polsce w ramach systemu MASE; referencyjne pomiary aktywności próbek; wzorcowanie detektorów.

Stacje monitoringu: Polska uczestniczy w sieci CTBTO IMS (International Monitoring System) weryfikującej CTBT (Comprehensive Nuclear-Test-Ban Treaty). Stacja wIłży i stacja PM68 Suwałki mierzą aktywność powietrza i przekazują dane do centrum w Wiedniu. Detekcja sztucznych izotopów Cs-137, Ru-106, Be-7 w powietrzu wskazuje na zdarzenia nuklearne lub emisje z instalacji.

Po Fukushimie 2011: polskie stacje IMS i CLOR mierzyły Cs-137 i I-131 w powietrzu (wiatr ze wschodu przez tydzień przynosił ślady aktywności). Stężenia były tysiące razy poniżej limitów bezpieczeństwa, ale identyfikacja była precyzyjna — dowód zdolności polskiej sieci monitoringu.^3,4

Historia odkrycia efektu Comptona

Arthur Holly Compton odkrył efekt noszący jego imię w 1922 roku na Waszyngtońskim Uniwersytecie w St. Louis (później w University of Chicago). Eksperyment mierzył długość fali promieniowania X rozproszonego przez grafit.

Kluczowy wynik: rozproszone promieniowanie X ma dłuższą długość fali niż pierwotne — co było sprzeczne z klasyczną falową teorią (w której elektromagnetyczne fale rozpraszają się na naładowanych cząstkach bez zmiany częstotliwości). Klasyczna elektrodynamika Maxwell-Lorentz przewidywała bez zmiany długości fali.

Wyjaśnienie Comptona: foton musi być traktowany jak cząstka z pędem p = h/λ = E/c. Zderzenie fotonu z elektronem to zderzenie cząstek, z zachowaniem energii i pędu. Po zderzeniu foton ma mniejszą energię i dłuższą falę — a elektron odrzutu niesie resztę.

W 1927 roku Compton otrzymał Nagrodę Nobla z fizyki. W tym samym roku Nobla dostał C. T. R. Wilson (za komorę Wilsona) — a Wilson jako pierwszy sfotografował tory elektronów Comptona w komorze mgłowej, co było bezpośrednim dowodem doświadczalnym.

Ciekawostka historyczna: Compton był też autorem raportu z Projektu Manhattan (Metallurgical Laboratory, Chicago) i był "ukrytą postacią" decydującą o budowie pierwszego reaktora (Chicago Pile-1) w 1942 roku. Jego wkład w fizykę jądrową jest więc dwutorowy: fundamentalna fizyka rozpraszania X i bezpośrednie zaangażowanie w program atomowy. Dla doktorantów: efekt Comptona jest przykładem odkrycia, w którym zrozumienie kwantowej natury fotonów (foton jako cząstka z pędem) miało natychmiastowe konsekwencje dla interpretacji wyników spektrometrii i dla całej fizyki atomowej tamtej epoki — a sto lat później nadal wyznacza codzienną praktykę laboratoryjną.¹

Wzajemna relacja Comptona, fotoefektu i par — wykres Hubbell

Obszary dominacji trzech procesów można przedstawić w układzie Z (liczba atomowa materiału) vs. Eγ:

• Linia (fotoelektryczny = Compton): dla wody (Z_eff ≈ 7,5) przy ok. 25 keV; dla ołowiu (Z=82) przy ok. 700 keV
• Linia (Compton = tworzenie par): dla wody przy ok. 25 MeV; dla ołowiu przy ok. 4 MeV

Oznacza to:

• Dla ołowiowych osłon i energii 662 keV (Cs-137): Compton i fotoelektryczny są porównywalne — ołów pochłania silnie efektem fotoelektrycznym (przejście K: 88 keV)
• Dla betonowych osłon i energii 662 keV: Compton dominuje — beton pochłania głównie przez Compton

W projektowaniu osłon reaktora to oznacza: ołów jest dobry dla niskich energii gamma (< 500 keV), beton jest lepszy dla wysokich energii (gdzie build-up w betonie jest mniejszy niż w ołowiu). To nieoczywisty wniosek — ołów jest "gęstszy", ale build-up faktor dla wyższych energii jest dla ołowiu gorszy.

Wykresy Hubbella (J. H. Hubbell, NIST) i tablice µ/ρ są standardowym odniesieniem dla projektantów osłon.²

Bezpieczne ćwiczenia

Do zrozumienia Comptona nie trzeba używać źródeł promieniotwórczych. Można zacząć od widm syntetycznych i tablic energii. Student otrzymuje wygenerowane widmo z fotopikiem, kontinuum i krawędzią, a następnie oblicza teoretyczną energię krawędzi dla danej linii gamma. Porównanie obliczonej wartości krawędzi z jej pozycją w widmie syntetycznym jest ćwiczeniem zarówno z algebry relatywistycznej jak i z czytania widm gamma — i doskonale sprawdza, czy student rozumie, że krawędź Comptona to maksymalna energia elektronu odrzutu, a nie energia rozproszonego fotonu.

Drugi krok może korzystać z publicznych lub lokalnie przygotowanych widm dydaktycznych. Dopiero trzeci, w uprawnionym laboratorium, polega na porównaniu widma Cs-137 albo Co-60 z obliczeniami. Takie ćwiczenie należy prowadzić zgodnie z lokalnymi procedurami ochrony radiologicznej; część obliczeniowa pozostaje w pełni niezależna od pracy ze źródłem.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Identyfikator gamma - pomaga zestawić fotopiki z potencjalnymi radionuklidami, ale wymaga rozumienia tła.
• Osłona - pokazuje osłabianie fotonów, które w rzeczywistości obejmuje także rozpraszanie.
• Osłona warstwowa - przydatna do rozmowy o materiale, energii i rozpraszaniu wtórnym.
• Wizualizacja: Geometria Comptona — Kąt rozproszenia steruje energią fotonu po zderzeniu i energią elektronu odrzutu.
• Kalkulator: Compton — Energia fotonu rozproszonego, energia elektronu odrzutu i przesunięcie Comptona.

Ćwiczenia praktyczne

Pierwsze ćwiczenie: obliczyć krawędź Comptona. Dla fotonów 356 keV, 662 keV, 1173 keV i 1332 keV policzyć energię fotonu po rozproszeniu wstecznym oraz maksymalną energię elektronu odrzutu.

Drugie ćwiczenie: rozpoznać widmo syntetyczne. Student dostaje widmo z fotopikiem 662 keV, kontinuum, krawędzią i pikiem wstecznego rozproszenia. Ma podpisać wszystkie elementy i uzasadnić energię każdego z nich.

Trzecie ćwiczenie: porównać NaI(Tl) i HPGe. Dla tej samej linii gamma wygenerować dwa widma z różnym FWHM. Następnie policzyć pole piku po odjęciu lokalnego tła i porównać niepewność.

Czwarte ćwiczenie: sprawdzić wpływ geometrii. Dla syntetycznego widma zmienić udział piku wstecznego rozproszenia i tła komptonowskiego, a potem opisać, jakie elementy stanowiska laboratoryjnego mogłyby wywołać taką zmianę.

Piąte ćwiczenie audytowe: przeczytać raport spektrometryczny i zaznaczyć, czy autor podał detektor, rozdzielczość, geometrię, sposób odejmowania tła, zakres energetyczny ROI i możliwe interferencje komptonowskie od linii o wyższych energiach.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Kwantowe podstawy radiometrii: Planck, fotoefekt, Compton i widma rentgenowskie
• Spektrometria gamma w praktyce
• NaI(Tl), Ge(Li), HPGe: dlaczego różne detektory dają różne widma gamma
• Absorpcja promieniowania gamma i praktyka wyznaczania HVL
• Promieniowanie hamowania i promieniowanie charakterystyczne: skąd biorą się linie X
