Streszczenie

Dyfuzja gazowa była pierwszą techniką zdolną do przemysłowego wzbogacania uranu na wielką skalę. Jej idea jest prosta: lżejsze cząsteczki gazu z U-235 przechodzą przez porowatą barierę odrobinę szybciej niż cięższe cząsteczki z U-238. Problem polega na tym, że ta różnica jest mikroskopijna, więc pojedynczy stopień separacji prawie nic nie daje. Dopiero tysiące stopni połączonych w kaskadę tworzą realny zakład wzbogacania.1,2

To właśnie dlatego sercem technologii nie był sam gaz, lecz bariera. Musiała mieć pory o bardzo wyrównanej skali, nie mogła przepuszczać przecieków „na skróty” i musiała wytrzymać ekstremalnie agresywny chemicznie sześciofluorek uranu. Technologia barier dyfuzyjnych była tak trudna i cenna, iż wszystkie państwa traktowały ją jako ściśle chronioną tajemnicę przemysłową.2

Rozszerzenie tematu

Dyfuzja gazowa opiera się na fakcie, że przy tej samej temperaturze lżejsze cząsteczki mają nieco większe średnie prędkości cieplne. Jeśli mieszaninę gazową rozdzielić porowatą membraną i wymusić przepływ, cząsteczki zawierające U-235 statystycznie częściej przejdą przez por niż cząsteczki zawierające U-238. Dla uranu używa się gazowego UF6, bo to jedyny związek uranu wystarczająco lotny w pobliżu temperatur praktycznych dla procesu.1,2

Współczynnik separacji pojedynczego stopnia jest jednak bardzo mały. Słowiński podaje stosunek mas ^{238}UF_6 do ^{235}UF_6 równy 1,0086, co daje różnicę średnich prędkości jedynie około 1,0043. To oznacza, że jeden stopień daje zaledwie minimalne przesunięcie składu. Aby uzyskać poziomy wojskowe, trzeba budować ogromne kaskady setek i tysięcy połączonych jednostek.1

Właśnie stąd bierze się słynna skala zakładu K-25 w Oak Ridge. Proces nie wymagał pojedynczego cudownego urządzenia, tylko gigantycznej liczby prawie identycznych etapów sprężania, chłodzenia, dyfuzji i ponownego przesyłu. Tego typu instalacja była kosztowna zarówno materiałowo, jak i energetycznie. Zakład zdolny do produkcji uranu broniowego musi być olbrzymi, jeśli ma opierać się wyłącznie na dyfuzji.2,3

Najtrudniejszym elementem były bariery dyfuzyjne. Gdyby pory były zbyt duże albo nierówne, gaz płynąłby turbulentnie i efekt rozdziału praktycznie by zniknął. Gdyby materiał nie był odporny chemicznie, UF6 i ślady wilgoci szybko niszczyłyby całą instalację. Opisy źródłowe rozróżniają dwa główne typy barier, ale podkreślają też, że dla dużej produkcji najlepszym kandydatem okazał się spiekany proszek niklowy. To właśnie z niego brała się sława „barier niklowych”.2

Nikiel nie był wyborem przypadkowym. UF6 reaguje z wieloma metalami i z wodą niemal natychmiast, a produkty uboczne mogą tworzyć nielotne osady zatykające aparaturę. Odpowiednio przygotowane powłoki niklowe i niklowe stopy dawały jedną z niewielu dróg do utrzymania sensownej trwałości procesu. Dlatego historia dyfuzji gazowej łączy się bezpośrednio z materiałoznawstwem Projektu Manhattan i z rozwojem chemii fluoru.2,4

Projekt Manhattan traktował dyfuzję gazową jako jedną z głównych ścieżek pozyskiwania U-235. W grudniu 1941 i marcu 1942 program S-1 rozwijał ją równolegle z kalutronami i innymi metodami, bo nie było jeszcze pewne, która technologia pierwsza zadziała na skalę wojenną. Początkowo K-25 cierpiał właśnie z powodu niedojrzałości barier, ale gdy zakład zaczął dawać coraz lepszy produkt, jego znaczenie szybko rosło. Właśnie dlatego trzeba go czytać razem z termodyfuzją w Oak Ridge, która dawała lepszy wsad, oraz z kalutronami, które domykały końcowe wzbogacenie.3

W 1945 dyfuzja gazowa nie była jeszcze samowystarczalnym źródłem całego wojskowego wzbogacenia. Nawet niewielkie podniesienie procentu U-235 przed podaniem materiału do Y-12 dramatycznie zwiększało produktywność kalutronów. To znaczy, że dyfuzja nie tylko była własną technologią wzbogacania, ale też wzmacniała inne ogniwa wojennej kaskady.3

Po wojnie sytuacja zmieniła się zasadniczo. Kiedy bariery i kaskady zostały dopracowane, dyfuzja gazowa okazała się znacznie bardziej sensowna dla masowej produkcji niż kalutrony. Jeszcze później sama została wyparta przez wirówki gazowe, które zużywają wielokrotnie mniej energii. Mimo to w połowie lat czterdziestych dyfuzja gazowa była jednym z najważniejszych mostów między fizyczną możliwością bomby a realną produkcją setek kilogramów wzbogaconego uranu. Jej późniejsza historia dobrze tłumaczy też, dlaczego samo posiadanie LEU nie jest jeszcze równoważne z programem broniowym, ale posiadanie pełnej infrastruktury wzbogacania już tak.1,2,3

Najkrótsze podsumowanie jest więc takie: dyfuzja gazowa była technologią pozornie prostą, ale w praktyce zależną od mistrzostwa materiałowego. O sukcesie nie decydowała sama fizyka różnicy mas, lecz zdolność zbudowania trwałych, szczelnych i powtarzalnych barier dla UF6 w skali przemysłowej.1,2

Fizyka procesu: efuzja Knudsena i liczba Knudsena

Dyfuzja gazowa w wzbogacaniu uranu nie jest technicznie dyfuzją w sensie fizyko-chemicznym, lecz raczej efuzją Knudsena — przepływem gazu przez pory tak małe, że cząsteczki poruszają się niezależnie, bez zderzeń wzajemnych wewnątrz poru. Warunkiem jest, by średnia droga swobodna cząsteczki była większa niż średnica poru.5

Liczba Knudsena (Kn) wyraża stosunek drogi swobodnej do wymiaru charakterystycznego poru. Gdy Kn >> 1, mamy efuzję Knudsena — każda cząsteczka przechodzi przez por niezależnie, a jej prędkość zależy wyłącznie od jej własnej masy. Gdy Kn << 1, mamy przepływ lepki (Poiseuille'a), w którym cząsteczki zderzają się wzajemnie i różnice mas praktycznie znikają w turbulencji. Cały trick dyfuzji gazowej polega na utrzymaniu Kn >> 1 przez odpowiednio małe pory.5

Prawo Grahama (1846) opisuje to klasycznie: stosunek prędkości efuzji dwóch gazów przez tę samą membranę jest odwrotnie proporcjonalny do pierwiastka z ich masy molowej:

v₁/v₂ = √(M₂/M₁)

Dla ²³⁵UF₆ (M = 349,0) i ²³⁸UF₆ (M = 352,0):

α = √(352,0/349,0) = √1,00860 ≈ 1,00429

Ten współczynnik separacji α ≈ 1,00429 jest stały dla każdego stopnia, niezależnie od temperatury. By osiągnąć wzbogacenie wojskowe (≥90% U-235) z naturalnego uranu (0,72% U-235), potrzeba od 1400 do 3000 stopni kaskady, zależnie od szczegółów konfiguracji. Właśnie ta konieczność wyjaśnia, dlaczego K-25 był tak wielki.1,5

Zakład K-25 w Oak Ridge: budowa giganta

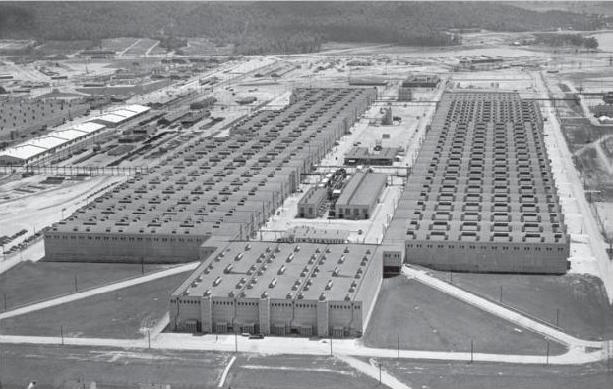

Fotografia zakładu K-25 w Oak Ridge. Czytelnik może zobaczyć skalę przemysłową dyfuzji gazowej. Źródło: Wikimedia Commons, File:K-25_(7609929206).jpg.jpg).
Fotografia zakładu K-25 w Oak Ridge. Czytelnik może zobaczyć skalę przemysłową dyfuzji gazowej. Źródło: Wikimedia Commons, File:K-25_(7609929206).jpg.jpg).

K-25 (od kodu projektu „Kellex-25") był największym budynkiem na świecie w chwili ukończenia: 0,6 km długości, czteroskrzydłowa budowla w kształcie litery U, 750 000 m² powierzchni podłogi. Projekt budowlany kierowany przez firmę Kellex Corporation (specjalnie powołaną przez Kellogg), wzniesiono go w Oak Ridge, Tennessee w rekordowym tempie: prace budowlane zaczęły się mid-1943, pierwsze sprężarki zainstalowano 1944, produkcja startowała 1945.5,3

K-25 miał 2892 stopnie separacyjne, każdy złożony ze sprężarki, chłodnicy i dyfuzora. Sprężarki były niestandardowe — musiały działać w środowisku UF6, więc uszczelki, oleje i wszelkie materiały kontaktowe musiały być certyfikowane na odporność na fluor. Budowa wymagała tysięcy ton stali, aluminium, miedzi i specjalnych stopów. Całkowity koszt K-25 wyniósł ok. 512 milionów USD (w dolarach z 1945 roku), co było w tym czasie sumą astronomiczną — więcej niż cały budżet obronny wielu państw.3

W momencie startu (lipiec 1945) K-25 nie był jeszcze w pełni operacyjny — produkował materiał wzbogacony do ok. 50% U-235, który był następnie finalizowany w kalutronach Y-12. Dopiero po wojnie, gdy wszystkie stopnie zostały uruchomione i zoptymalizowane, K-25 stał się samowystarczalnym źródłem wysoko wzbogaconego uranu.

Problem barier: serce technologii

Bariery dyfuzyjne to prawdziwe serce procesu — i było to jednocześnie największe wyzwanie techniczne całego programu dyfuzji gazowej. Wymagania były sprzeczne: materiał musi być wystarczająco porowaty, by przepuszczać gaz; jednocześnie musi być szczelny na obejścia (nie można mieć dużych dziur pomiędzy małymi porami); pory muszą być jednorodne (niejednorodność porowatości psuje efekt rozdziału); materiał musi być absolutnie odporny chemicznie na UF6.2,5

Kilka ścieżek badano równolegle w Projekcie Manhattan:

Bariery ceramiczne (SiC, Al₂O₃): pory uformowane przez wypiekanie sproszkowanej ceramiki. Dobra odporność chemiczna, ale kruche i trudne do szczelnego wbudowania w aparaturę.

Elektrochemicznie wytwarzane błony niklowe: cienka folia niklowa z porami wywierconym elektrolitycznie. Precyzyjna kontrola porów, ale trudna produkcja na skalę przemysłową.

Spiekany proszek niklowy (sintered nickel powder): wytwarzany przez prasowanie drobnego proszku niklowego i jego spiekanie w wysokiej temperaturze bez topienia. Pory tworzą się naturalnie między ziarnami. Dobrze opanowana technika, możliwa do skalowania, a nikiel jest wystarczająco odporny na UF6 (tworzy pasywną warstwę NiF₂).2,5

Ostatecznie to właśnie spieki niklowe wygrały konkurs. Jednak produkcja barier w jakości wymagającej dla K-25 była problemem przez długi czas. Kellex Corporation i podwykonawcy produkowali bariery w gigantycznych ilościach (setki tysięcy metrów kwadratowych), a odrzut wadliwych barier sięgał początkowo kilkudziesięciu procent. Poprawa procesu produkcji barier jest w dużej mierze „ukrytą historią" K-25.

Pasywacja niklu: chemiczna ochrona bariery

Kluczowym odkryciem, które sprawiło, że nikiel nadaje się do barier, była pasywacja fluorowa (ang. fluoride passivation). Czysty nikiel metaliczny reaguje z UF6, ale produkt tej reakcji — difluorek niklu NiF₂ — tworzy na powierzchni szczelną warstwę chroniącą głębszy metal. Po wstępnej pasywacji (kontrolowanym wystawieniu na UF6 lub ClF₃) bariery stają się trwałe przez lata, nawet przy stałym kontakcie z UF6.2,5

Ta właśnie pasywacja fluorowa wyjaśnia, dlaczego układy dyfuzji gazowej wymagają „conditioning" (kondycjonowania) przed normalną pracą. Nowe bariery są najpierw wystawiane na rozcieńczone fluorki w kontrolowanych warunkach, by wytworzyć warstewkę ochronną — dopiero potem cała instalacja może przejść do normalnej produkcji.

Opis kaskady K-25: przepływ masowy i bilans energetyczny

Kaskada dyfuzji gazowej działa na zasadzie „enriching cascade": gaz bogatszy w U-235 wędruje ku górze kaskady (w stronę produktu), gaz zubożony w U-235 — ku dołowi (w stronę „ogonów"). Każdy stopień ma dwa wyjścia: górne (lżejsza frakcja) kieruje się do następnego wyższego stopnia, dolne (cięższa frakcja) wraca do poprzedniego.5

Bilans energetyczny K-25 był imponujący. Każdy stopień wymaga sprężarki (by przesunąć gaz przez barierę) i chłodnicy (bo sprężanie ogrzewa gaz). Całkowity pobór mocy K-25 wynosił ok. 200 MW elektrycznych — co stanowiło w 1945 roku bardzo znaczącą część możliwości wytwórczych wschodniego Tennessee. Stąd też konieczność budowy specjalnej linii przesyłowej z elektrowni TVA (Tennessee Valley Authority).3

Koszt energii na jednostkę separacyjną SWU (Separative Work Unit) w dyfuzji gazowej wynosi typowo 2400–3000 kWh/SWU. Dla porównania nowoczesna wirówka zużywa 50–100 kWh/SWU — czyli 30–60 razy mniej. Właśnie ten stosunek zadecydował o stopniowym zastępowaniu dyfuzji przez wirówki w latach 70.–90.

Radziecka dyfuzja gazowa: D-1 i szpiegostwo

ZSRR rozwinął własny program dyfuzji gazowej po II wojnie światowej, korzystając zarówno z własnych badań, jak i z informacji wywiadowczych. Klaus Fuchs, brytyjski fizyk jądrowy urodzony w Niemczech, który pracował zarówno w Wielkiej Brytanii (TUBE ALLOYS), jak i w Los Alamos, przekazał radzieckim służbom obszerne informacje o dyfuzji gazowej, kalutronach i konstrukcji bomby atomowej. Jego aresztowanie nastąpiło w 1950 roku.5

Radziecki zakład D-1 (Dyfuzja-1) w Swierdłowsku-44 (dziś Nowoural'sk, Obwód Swierdłowski) był bezpośrednim odpowiednikiem K-25. Budowę rozpoczęto w 1946, a produkcja uranu wojskowego ruszyła ok. 1949–1950. D-1 pracował przez dekady i był podstawą radzieckiej produkcji HEU. Sowieci rozbudowali swoje zakłady dyfuzyjne do większych rozmiarów niż USA — m.in. D-4 (Tomsk-7) i D-5 (Krasnojarsk-45) weszły do eksploatacji w latach 50. i 60.5

Dyfuzja gazowa w Europie: Capenhurst i Pierrelatte

Wielka Brytania rozwinęła własną technologię dyfuzji gazowej niezależnie od USA (program TUBE ALLOYS w czasie wojny), budując zakład Capenhurst (Cheshire) który wszedł do pracy w 1953. Capenhurst produkował wzbogacony uran dla programu zbrojeniowego UK i do lat 70. był głównym źródłem HEU dla brytyjskich bomb termonuklearnych.5

Francja zbudowała zakład Pierrelatte (departament Drôme) w latach 60., otwierany etapami od 1964 do 1967. Pierrelatte był kluczowy dla niezależności nuklearnej Francji w ramach force de frappe. Szczególnie ważne było to, że Francja musiała opracować całą technologię niezależnie (USA odmówiły przekazania wiedzy technicznej), co było potężnym impulsem dla francuskiego przemysłu chemicznego i materiałoznawczego.

Oba zakłady europejskie zostały docelowo zastąpione przez wirówki: Capenhurst stopniowo przechodził na wirówki URENCO od 1970, a Pierrelatte zastąpiło Georges Besse I (wirówki, Tricastin) w 1979–1996. Tym samym historia przemysłowej dyfuzji gazowej w Europie trwała ok. 40 lat.

Dyfuzja gazowa w USA po wojnie: Paducah i Portsmouth

Po K-25 USA zbudowały dwa kolejne wielkie zakłady dyfuzji gazowej: Paducah (Kentucky, 1952) i Portsmouth (Ohio, 1954). Oba były większe niż K-25 i miały za zadanie dostarczać zarówno HEU dla programu broniowego, jak i LEU dla reaktorów energetycznych.3,5

Łączne moce separacyjne kompleksu K-25/Paducah/Portsmouth przez zimną wojnę stworzyły gigantyczny „arsenał wzbogacania" — zdolny do produkcji setek ton HEU rocznie. To właśnie ten arsenał napędzał amerykański program broniowy przez pięć dekad. Paducah pracował aż do 2013 roku (jako ostatni zakład dyfuzyjny w USA, dostarczający LEU dla reaktorów cywilnych), Portsmouth do 2001. K-25 zakończył działalność w 1985.

Łączny koszt budowy i operacji trzech wielkich zakładów dyfuzji gazowej USA (K-25, Paducah, Portsmouth) przez cały okres zimnej wojny szacuje się na ponad 15 miliardów dolarów (w dolarach z 1995 roku).3

Proliferacyjne aspekty dyfuzji gazowej

Dyfuzja gazowa miała i ma znaczące implikacje proliferacyjne. Z jednej strony wymaga ogromnych nakładów inwestycyjnych i energetycznych — co czyni ją dosyć trudną do zbudowania potajemnie. Wielka hala K-25 (pół kilometra długości) byłaby praktycznie niemożliwa do ukrycia przed wywiadem satelitarnym. Z drugiej strony „podpis" charakterystyczny zakładu dyfuzji (ogromne zapotrzebowanie na energię, specyficzne emisje cieplne) jest identyfikowalny przez wywiad techniczny i późniejsze safeguards.2,5

Irak planował budowę zakładu dyfuzyjnego jako elementu swojego programu broniowego (odkrytego po 1991). Zrealizowanie go do wojennej skali wydajności okazało się poza możliwościami irackimi przed wojną w Zatoce. Jednak Irak zdobył pewne doświadczenia i materiały testowe. Po 1991 roku IAEA znalazło dowody na irackie badania barier dyfuzyjnych.

Pakistan — który zdobył wirówki od URENCO przez sieć A.Q. Khana — uznał dyfuzję gazową za zbyt kosztowną i mało opłacalną, więc skupił się na wirówkach. Podobnie Indie, które budowały zdolności separacyjne niezależnie od Zachodu, zdecydowały się na wirówki zamiast dyfuzji.

Dziś żaden aktywny zakład dyfuzji gazowej nie istnieje w USA ani w Europie Zachodniej. Francja zamknęła Georges Besse I (wirówkowy zamiennik Pierrelatte) w 2012, przechodząc na Georges Besse II (nowe wirówki). Rosja utrzymuje stare zakłady dyfuzyjne w stanie „gotowości strategicznej", choć główne moce separacyjne przeniesiono na wirówki.5

Porównanie dyfuzji gazowej z alternatywnymi metodami wzbogacania

Jak dyfuzja gazowa wypada na tle innych metod stosowanych lub rozważanych w Projekcie Manhattan i po wojnie?1,2,3,5

Metoda α (współczynnik separacji) kWh/SWU Koszt infrastruktury Stopień tajności
Dyfuzja gazowa 1,00429 2400–3000 Bardzo wysoki Wysoki
Wirówki gazowe ~1,3–1,5 50–100 Wysoki Bardzo wysoki
Kalutrony (EMIS) ~100 >100 000 Wysoki Wysoki
Termodyfuzja (S-50) ~1,002–1,005 12 000–30 000 Średni Wysoki
AVLIS (laserowa) >1000 10–30 Nieudowodniony Bardzo wysoki

Wirówki wyraźnie wygrały pod względem energetycznym i wyparły dyfuzję. Kalutrony są zbyt energochłonne dla masowej produkcji, ale mają ogromny współczynnik separacji przydatny do finalizacji. Termodyfuzja była etapem wstępnym, a nie samodzielną metodą. Dyfuzja gazowa przez 30 lat była kompromisem między możliwościami a kosztami.

Dziedzictwo technologiczne: materiałoznawstwo fluorku uranu

Być może największym trwałym dziedzictwem dyfuzji gazowej jest nie sama instalacja ani nawet produkt (uran wzbogacony), lecz ogromna wiedza inżynieryjna o chemii fluoru i UF6. Projekt Manhattan zmobilizował chemię fluorków w skali industrialnej — co wcześniej było niemożliwe.2,5

Opracowanie:

  • Uszczelnień odpornych na UF6 i fluor (teflon PTFE, jego komercyjna produkcja ruszyła właśnie podczas Projektu Manhattan)
  • Smarów odpornych na fluor (chlorofluorowęglowe oleje, pierwotnie dla K-25)
  • Materiałów konstrukcyjnych certyfikowanych na kontakt z UF6 (stopy aluminium, stal austenityczna, nikiel)
  • Metod filtracji i oczyszczania UF6

— to wszystko są technologie, które trafiły do przemysłu chemicznego i chłodniczego. PTFE stał się wszechobecnym materiałem uszczelniającym w przemyśle procesowym globalnie.

Matematyka kaskady: ile stopni naprawdę potrzeba?

Obliczenie wymaganej liczby stopni kaskady to klasyczne zadanie techniki separacji izotopów. Wynik zależy od pożądanego wzbogacenia produktu, tolerowanego wzbogacenia ogonów (strumień odpadowy) i samego współczynnika separacji α.5

Minimalna liczba stopni N w kaskadzie idealnej (bez uwzględnienia refluksu) wyraża się przez:

N = ln[(xP/xF) · (1-xF)/(1-xP)] / ln(α)

gdzie xP to udział U-235 w produkcie, xF w wsadzie, α = 1,00429. Dla produkcji LEU (4% U-235) z naturalnego uranu (0,71%):

N ≈ ln[(0,04/0,0071) · (0,9929/0,96)] / ln(1,00429)
  ≈ ln(5,86 · 1,034) / 0,004281
  ≈ ln(6,06) / 0,004281
  ≈ 1,802 / 0,004281
  ≈ 421 stopni

Dla HEU (90% U-235) z naturalnego uranu:

N ≈ ln[(0,90/0,0071) · (0,9929/0,10)] / 0,004281
  ≈ ln(126,8 · 9,929) / 0,004281
  ≈ ln(1259) / 0,004281
  ≈ 7,138 / 0,004281
  ≈ 1668 stopni

Realna kaskada K-25 miała 2892 stopnie, bo klasyczna formuła „idealna kaskada" nie uwzględnia strat, nieefektywności barier, recyrkulacji. Rzeczywiste kaskady wymagają 1,5–2× więcej stopni niż wartość idealna.5

Temperatura i ciśnienie w K-25: warunki procesowe

Dyfuzja gazowa dla UF6 była prowadzona w specyficznych warunkach:

  • Temperatura: 60–90°C — UF6 sublimuje w temperaturze 56,5°C przy ciśnieniu atmosferycznym, więc nieco powyżej tego progu jest ciekły, a przy niższym ciśnieniu już gazowy; proces prowadzi się w fazie gazowej, więc temperatura musi być wystarczająco powyżej punktu rosy UF6 przy roboczym ciśnieniu
  • Ciśnienie robocze: 0,3–0,5 atm — niższe niż atmosferyczne, by zapewnić właściwy przepływ przez bariery i Kn >> 1
  • Zawartość H₂O: praktycznie zero — nawet ślady wody powodują hydrolizę UF6 do uranylowego fluorku UO₂F₂ i HF, co niszczy barierę i tworzy osady

Utrzymanie tych warunków w instalacji o 750 000 m² powierzchni i kilometrach rur to samo w sobie wyzwanie inżynierskie. Każde nieszczelne połączenie rurowe wpuszczało wilgoć lub powietrze, co prowadziło do korozji i zatykania barier. Hermetyczność K-25 wymagała dziesiątek tysięcy spawów i połączeń kołnierzowych z uszczelkami teflonowymi (PTFE) — nowym materiałem wówczas w fazie komercjalizacji.2,5

Odkrycie PTFE i jego związek z K-25

Politetrafluoroetylen (PTFE, teflon) odkrył Roy Plunkett w laboratorium DuPont w 1938. Jednak jego komercyjna produkcja w dużej skali ruszyła właśnie dzięki Projektowi Manhattan. K-25 potrzebował uszczelnień chemicznie obojętnych na UF6 i HF — i PTFE okazał się idealny. Przez czas budowy i uruchomienia K-25 (1943–1945) zakup PTFE przez Projekt Manhattan napędzał jego pierwsze przemysłowe linie produkcyjne.5

Ironia historii: teflon, znany dziś głównie z nieprzywierających patelni i kurtek Gore-Tex, był dzieckiem potrzeb wojskowego programu wzbogacania uranu. Bez K-25 nie byłoby PTFE w skali przemysłowej w tamtym czasie.

System sterowania kaskadą: jak zarządzano 2892 stopniami

Zarządzanie kaskadą o 2892 stopniach — każdy ze swoją sprężarką, chłodnicą i dyfuzorem — wymagało zaawansowanego jak na owe czasy systemu sterowania procesem. W K-25 stosowano zdecentralizowaną kontrolę: operatorzy w sali kontrolnej obserwowali wskaźniki ciśnienia i temperatury grupowane w bloki po kilkadziesiąt stopni, a na bieżąco dostosowywali parametry sprężarek.3,5

Próbkowanie izotopowe (sprawdzanie aktualnego wzbogacenia) na poszczególnych etapach kaskady było prowadzone przez specjalistyczne laboratorium, które analizowało małe próbki gazowe pobierane z różnych poziomów kaskady. Metody analityczne — masowa spektrometria i metody termiczne — musiały być bardzo precyzyjne, bo różnice składu między stopniami były mikroskopijna.

Po wojnie systemy sterowania zakładów dyfuzyjnych stopniowo komputeryzowano. Paducah i Portsmouth w latach 60. otrzymały wczesne systemy PLC (Programmable Logic Controller) i panele analogowej kontroli procesowej, a w 70. — pierwsze systemy nadzoru komputerowego.

Dekontaminacja i zamykanie zakładów dyfuzyjnych: dziedzictwo środowiskowe

Zamykanie zakładów dyfuzyjnych było logistycznie i ekologicznie poważnym wyzwaniem. Wewnątrz układu kaskadowego przez dekady krążyły tony UF6, a niesprawności procesu powodowały osadzanie się UO₂F₂, UF₄ i innych fluorków uranu na ścianach rur i w barierach.3,5

Przed rozmontowaniem K-25 (czynny do 1985, rozbiórkę zakończono w 2013) cały układ musiał przejść przez decontamination and decommissioning (D&D):

  • Przemywanie układu HF i F₂ dla rozpuszczenia osadów fluorku uranu
  • Przeniesienie materiału uranowego do zabezpieczonych pojemników
  • Neutralizacja i solidyfikacja chemicznych odpadów
  • Rozbiórka struktur stalowych i betonowych, monitoring radiologiczny resztkowego skażenia

Koszt D&D K-25 wyniósł ok. half miliarda dolarów. Podobne operacje dla Paducah i Portsmouth kosztowały kolejne miliardy. Dziś teren Oak Ridge jest w fazie długotrwałego oczyszczania przez DOE Office of Environmental Management (EM).

Produkcja trytu za pomocą zakładów dyfuzyjnych: nieoczekiwane zastosowanie

Zakłady dyfuzji gazowej były przez lata wykorzystywane do produkcji trytu (H-3, T½ = 12,32 roku) — izotopu wodoru kluczowego dla termonuklearnych głowic bojowych. Tryt produkowano przez napromieniowanie litu-6 neutronami w reaktorach produkcyjnych, ale procesy „recyclingu" trytu wymagały jego oczyszczania i oddzielania od helu-3 (produktu jego rozpadu).3,5

Zakłady dyfuzyjne, wyposażone w infrastrukturę sprężarek i wymiany gazu, były adaptowane do obsługi trytu jako „wodorowego" wariantu kaskad. Paducah i K-25 obsługiwały trytem ładunki dla programu broniowego Stanów Zjednoczonych. To jeszcze jeden wymiar „ekosystemu" K-25 jako centralnego węzła produkcyjnego kompleksu jądrowego.

Rola dyfuzji gazowej w nonproliferacji: wsteczna lekcja

Historia dyfuzji gazowej dostarcza ważnych lekcji dla reżimów nieproliferacyjnych. Dyfuzja gazowa jest techniką o relatywnie niskim progu wiedzy naukowej — fizyka jest dobrze znana i opublikowana od lat 40. — ale o wysokim progu wykonalności industrialnej. Zbudowanie K-25-wielkości instalacji wymaga:

  • Dziesiątek tysięcy ton specjalnych stopów i materiałów
  • Setek megawatów energii elektrycznej
  • Tysięcy wykwalifikowanych inżynierów i techników
  • Całkowite utajnienie widocznej gigantycznej hali od nasłuchu satelitarnego (niemożliwe dziś)

Z tego powodu dyfuzja gazowa jako droga do bomby jest praktycznie niemożliwa do przeprowadzenia bez wykrycia przez wywiad satelitarny (OGR/IMINT), a jej próba jest natychmiast widoczna w danych ekonomicznych kraju (pobór energii elektrycznej).2,5

Wirówki, przy porównywalnej lub wyższej zdolności wzbogacania, są 10–50 razy mniejsze objętościowo i 30–60 razy tańsze energetycznie. Dlatego wirówki są dziś głównym wektorem proliferacyjnym — a nie dyfuzja, którą można łatwo wykryć.

Oś czasu dyfuzji gazowej: od teorii do zamknięcia

Zarys chronologiczny kluczowych wydarzeń w historii przemysłowej dyfuzji gazowej:3,5

  • 1846 — Graham formułuje prawo efuzji gazów
  • 1920. — Pierwsze laboratoryjne demonstracje rozdzielania izotopów dyfuzją gazową (K. Hertz, 1932: pierwsze rozdzielenie izotopów Ne metodą dyfuzyjną)
  • 1940 — Rozpoczęcie prac nad dyfuzją gazową UF6 w UK (TUBE ALLOYS) i USA
  • 1943 — Decyzja o budowie K-25 w Oak Ridge
  • 1945 — K-25 uruchamiany częściowo; wzbogacenie LEU do ~50% dostarcza wsad dla Y-12
  • 1947 — K-25 w pełni operacyjny jako samowystarczalne źródło HEU
  • 1952 — Paducah, Kentucky: uruchomienie nowego zakładu dyfuzyjnego
  • 1953 — Capenhurst (UK): uruchomienie europejskiego zakładu dyfuzyjnego
  • 1954 — Portsmouth, Ohio: uruchomienie trzeciego wielkiego zakładu USA
  • 1964–1967 — Pierrelatte (Francja): wieloetapowe uruchomienie zakładu
  • 1970. — Stopniowe przejście Capenhurst na wirówki URENCO
  • 1985 — K-25 zaprzestaje produkcji
  • 2001 — Portsmouth zamknięty
  • 2012–2013 — Zamknięcie ostatnich zakładów dyfuzyjnych w USA (Paducah) i Francji (Georges Besse I)
  • 2013 — Zakończenie rozbiórki K-25

Estetyka gigantyzmu: K-25 jako budowla cywilizacyjna

Trudno o bardziej spektakularny przykład realizacji cywilizacyjnej ambicji przez przemysł niż K-25. Budowla o długości ponad pół kilometra, wznoszona na środku Tennessee przez 20 000 robotników i inżynierów, w trybie nieznanym wcześniej w historii budownictwa przemysłowego — i to wszystko przy pełnym utajnieniu celu, tak że robotnicy nie wiedzieli, co budują. Zarząd budowy kłamał: oficjalnie była to „fabryka chemiczna".3

Fotografie K-25 z 1945 roku ukazują budowlę, której skala jest trudna do ogarnięcia rozumem: niekończące się rzędy identycznych okien, stalowe konstrukcje wspornikowe, korytarze i hale tak długie, że zacierają się w perspektywie. To przemysłowy monument, który nie ma odpowiednika w historii pokojowego budownictwa — jedynym porównywalnym jest kompleks Vemork w Norwegii, lecz tamten jest mikrą miniaturą w zestawieniu.

Że K-25 był w swoim czasie największym budynkiem na świecie, nie jest metaforą. W 1945 roku powierzchnia podłogi 750 000 m² faktycznie była rekordem. Dziś niektóre mega-hale produkcyjne Amazona czy magazyny logistyczne Boeinga zbliżają się do podobnych wymiarów — ale są to magazyny, nie skomplikowane instalacje chemiczne z tysiącami jednostek procesowych.

Podsumowanie: dyfuzja gazowa jako most

Dyfuzja gazowa była mostem — technologicznym i historycznym — między laboratoryjną możliwością a wojenną rzeczywistością. Nie była najefektywniejsza (kalutrony miały wyższy α), nie była najtańsza (wirówki zjadają 30× mniej energii), nie była najmniejsza. Ale była pierwsza zdolna do przemysłowego wzbogacania uranu w wystarczającej skali. I to „pierwsza" zadecydowało o Hiroszimie i końcu II wojny światowej.

Po wojnie dyfuzja gazowa nie zniknęła z dnia na dzień — przez 40 lat napędzała główny strumień wzbogaconego uranu dla arsenałów USA, UK, Francji i ZSRR. Jej powolne zastępowanie przez wirówki to historia technologicznej ekonomii: kiedy nowa technika jest dostatecznie dojrzała i tańsza w eksploatacji, zastępuje starszą — nawet gdy ta starsza nadal działa.

Dziedzictwo dyfuzji gazowej to jednak nie tylko historia uranu czy bombs. To historia materiałoznawstwa (nikiel, PTFE, stopy odporne na fluor), historia zarządzania kaskadą przemysłową, historia kontroli procesowej w ekstremalnych warunkach chemicznych. To wiedza, która przeniknęła do przemysłu chemicznego i materiałowego w formie, która służy nam do dziś — bez związku z uranem czy bronią.

Silvery Barrier: tajemnica produkcji bariery dyfuzyjnej

Sama produkcja barier dyfuzyjnych była tajemnicą dobrze strzeżoną przez wszystkie posiadające ją państwa. W USA barierę produkowała specjalna filia Kellex/Kellogg o nazwie Carbide and Carbon Chemicals Corporation (K-25's design contractor). Szczegółowy proces produkcji — rozmiar proszku niklowego, temperatura i czas spiekania, ciśnienie prasowania — były klasyfikowane jako ściśle tajne jeszcze przez 30 lat po zakończeniu II wojny.2,5

Charakterystyczne wymiary poru skutecznej bariery niklowej: 10–20 nm (nanometrów) średnicy porów, przy gęstości porowatości 30–40%. Bariera miała grubość ok. 1–2 mm. Przy tak ciasnych porach i ciśnieniach roboczych ok. 0,4 atm, wolna droga cząsteczki UF6 wynosiła ok. 100–200 nm — wystarczająco dużo, by Kn ≈ 5–20, co gwarantuje efuzyjny reżim przepływu.5

Tajemnica barier była tak istotna, że nawet po przetransportowaniu technologii do cywilnych zastosowań atomowych w EURATOM (1958), umowy i warunki licencyjne szczegółowo określały, jakie parametry mogą być ujawniane potencjalnym partnerom spoza oryginalnego pięcioosobowego kręgu atomowego.

Bariery aluminium-fluorkowe i ich rola w Rosji

W ZSRR droga do skutecznych barier dyfuzyjnych przebiegała nieco inaczej. Radzieccy inżynierowie, wspierani informacjami od Fuchsa, eksperymentowali z kilkoma typami barier — w tym wariantami ceramicznymi (spiekany Al₂O₃ z kontrolowaną porowatością) i kombinowanymi warstwami niklu i ceramiki.5

Rosyjskie dokumenty odtajnione po 1991 roku wskazują, że D-1 w Swierdłowsku-44 korzystał z barier ceramicznych w pierwszych latach produkcji, ale przeszedł na spieki niklowe w 1951–1953, gdy technika ta została w pełni opanowana. Fakt, że ZSRR zdołał wzbogacić uran dla pierwszej bomby (RDS-1, sierpień 1949) w tak krótkim czasie po wojnie, jest w dużej mierze zasługą informacji wywiadowczych — i wewnętrznego wysiłku naukowego Kurchatowa i jego zespołu.

Wytrwałość operacji: jak długo działały bariery?

Jednym z mniej oczywistych wyzwań produkcji dyfuzyjnej była żywotność barier. Bariery niklowe nie były trwałe wiecznie — powoli degradowały pod wpływem UF6, mechanicznych naprężeń od ciśnienia i temperatury, oraz subtelnych reakcji z fluorkami metali. Po kilku–kilkunastu latach eksploatacji wymagały wymiany.2,5

Wymiana bariery w kaskadzie K-25 była operacją logistycznie skomplikowaną: trzeba było zatrzymać odpowiedni blok stopni, usunąć stary moduł dyfuzyjny, wytransportować go do serwisowania lub utylizacji (bariera po eksploatacji jest kontaminowana uranem), zainstalować nową barierę i ponownie uruchomić blok. W 2892-stopniowej kaskadzie takie operacje były niemal ciągłe — zakład działał jak żywy organizm, w którym cały czas trwa serwisowanie jakichś elementów.

Na podstawie doświadczeń K-25 szacowano, że kompletna wymiana barier w zakładzie zajmuje 10–15 lat ciągłej pracy serwisowej. To był jeden z motywów, dla których Paducah i Portsmouth były budowane z myślą o łatwiejszym serwisowaniu, niż pierwotna prowizoryczna budowla K-25.

Izotopy inne niż uran: dyfuzja jako technika laboratoryjna

Warto podkreślić, że dyfuzja gazowa była i jest stosowana do separacji innych izotopów poza U-235/U-238. Gazowe fluorkowe związki innych pierwiastków mogą być separowane dyfuzyjnie, jeśli są wystarczająco lotne.5

Przykłady laboratoryjnych zastosowań dyfuzji gazowej:

  • Separacja ¹³C (węgiel-13) w formie ¹³CO₂ lub ¹³CF₄ — dla badań izotopowych i medycyny nuklearnej
  • Separacja ³⁴S, ³⁶S — dla geochemii i datowania izotopowego
  • Separacja ²³⁵U i ²³⁸U w małych ilościach dla laboratoriów standardów izotopowych
  • Separacja Kr-83, Kr-84, Kr-85, Kr-86 dla badań atmosferycznych

W stosunku do wirówek i dyfuzji gazowej laboratoryjne separacje zazwyczaj preferują dziś metody laserowe lub wirówkowe, ale klasyczne kolumny dyfuzyjne (małe kaskady o kilkadziesiąt stopni) wciąż funkcjonują w laboratoriach standardów izotopowych w ORNL, NPL (UK) i PTB (Niemcy).

Lekcja z K-25 dla przyszłych technologii energetycznych

Projekt K-25 pozostawia też lekcję dla technologów przyszłości. Każde wielkie przełamanie energetyczne — czy to zimna fuzja, wodór, akumulatory stałostanowe czy SMR — będzie musiało przejść przez fazy analogiczne do K-25: najpierw laboratoryjny dowód fizyczny, potem demonstracja w małej skali, potem trudna część industrializacji. W K-25 najtrudniejsza była industrializacja barier — problem nie fizyczny, lecz materiałoznawczy i produkcyjny.3

Historia dyfuzji uczy, że wiedza, jak produkować materiały w przemysłowej jakości i skali, jest często trudniejsza do osiągnięcia niż podstawowa fizyka procesu. Nauki stosowane i inżynieria materiałów są równie ważne jak fizycy-teoretycy — lekcja, którą Projekt Manhattan przyswajał mozolnie przez kilka lat i którą każdy duży projekt technologiczny będzie musiał odkryć dla siebie od nowa. Dyfuzja gazowa jest więc nie tylko historyczną ciekawostką, ale trwałym i ważnym przykładem, że między zasadą a maszyną leży przepaść, którą tylko materiałoznawstwo i inżynieria procesowa są w stanie samodzielnie wypełnić.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału pokazującego kaskadową architekturę K-25 i rolę bariery dyfuzyjnej w przepływie Knudsena.

Powiązane kalkulatory i narzędzia

Powiązane artykuły

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na oszacowaniu, dlaczego dyfuzja gazowa wymaga tak wielu stopni. Należy:

  1. zapisać jakościowo, jak mała jest różnica mas między ^{235}UF_6 i ^{238}UF_6,
  2. wyjaśnić, dlaczego z tak małej różnicy wynika współczynnik separacji bliski jedności,
  3. odnieść to do potrzeby budowy kaskady,
  4. porównać ten mechanizm z dużo większym współczynnikiem separacji kalutronów,
  5. sformułować wniosek, dlaczego skala zakładu była nieuniknioną konsekwencją fizyki procesu.

Celem ćwiczenia jest pokazanie, że gigantyzm K-25 nie był przesadą organizacyjną, lecz wynikał z bardzo małej przewagi pojedynczego stopnia.

Drugie ćwiczenie powinno dotyczyć materiałów bariery. Należy:

  1. wypisać wymagania wobec bariery: porowatość, jednorodność, szczelność i odporność chemiczną,
  2. wyjaśnić, dlaczego zwykła cienka blacha z otworami nie wystarcza,
  3. odnieść rolę niklu do chemii UF6,
  4. porównać trudność bariery z mechaniką wirówki,
  5. ocenić, który typ problemu był trudniejszy dla technologii wojennej: chemiczny czy czysto mechaniczny.

To ćwiczenie ma pokazać, że w dyfuzji gazowej kluczowym wynalazkiem była tak naprawdę materia, a nie sama zasada separacji.

Przejdź do ćwiczenia interaktywnego
