Klasyfikacja odpadów promieniotwórczych: VSLW, VLLW, LLW, ILW, HLW, wypalone paliwo i dlaczego każda klasa wymaga innego składowiska

Streszczenie

Gdy ktoś słyszy hasło „odpady promieniotwórcze”, zwykle wyobraża sobie jeden wspólny problem: beczki, baseny przy reaktorze i odległe składowisko, do którego wszystko trafia razem. To obraz intuicyjny, ale technicznie błędny. Zużyta rękawica z laboratorium, źródło Ir-192 z medycyny, sprasowany filtr z obiegu wentylacyjnego i wypalone paliwo z reaktora nie są „tym samym odpadem” w różnym opakowaniu, tylko materiałami wymagającymi zupełnie innej logiki postępowania.¹

Najważniejszy sens klasyfikacji polega więc nie na administracyjnym porządkowaniu papierów, lecz na dopasowaniu technologii do rzeczywistego zagrożenia. Część odpadów można po prostu przeczekać do rozpadu, część nadaje się do składowisk płytkich, część wymaga większej głębokości i solidniejszych barier, a wypalone paliwo i odpady wysokoaktywne stawiają jeszcze dodatkowy problem: przez długi czas same grzeją i promieniują zbyt mocno, by traktować je jak zwykły „stały odpad”.¹

Rozszerzenie tematu

Na poziomie praktycznym najłatwiej zrozumieć ten temat przez proste pytanie: czy dany materiał bardziej przeszkadza dlatego, że jest aktywny przez kilka dni, przez setki lat, czy dlatego, że wydziela dużo ciepła i zawiera długożyciowe nuklidy? Jeżeli odpadem jest na przykład materiał medyczny z bardzo krótkim okresem półrozpadu, najrozsądniejsze bywa zwykłe przechowanie go do zaniku aktywności. Jeżeli problemem jest duża objętość lekko skażonych materiałów eksploatacyjnych, kluczowe stają się redukcja objętości, zestalanie i odpowiednie składowisko powierzchniowe. Jeżeli natomiast mówimy o wypalonym paliwie, w grę wchodzą już baseny przyreaktorowe, suche przechowalniki, przerób chemiczny albo głębokie formacje geologiczne.^1,2

To właśnie dlatego dokumenty MAEA budują klasyfikację odpadów głównie z punktu widzenia składowania, a nie z punktu widzenia samej nazwy radionuklidu.¹ W referacie Janusza Włodarskiego szczególnie ważne jest to, że nie próbuje on udawać jednej ostrej granicy liczbowej dla całego świata. Podkreśla raczej, że klasy odpadów są związane z tym, jak długo trzeba izolować materiał od biosfery, jak bardzo trzeba ograniczać możliwość wtargnięcia człowieka do składowiska i czy bezpieczeństwo może opierać się częściowo na kontroli instytucjonalnej, czy musi zostać zakotwiczone przede wszystkim w barierze geologicznej.¹

Najniżej w tej hierarchii znajdują się odpady wyłączone spod kontroli i odpady bardzo krótkożyciowe. EW (exempt waste) to materiały o tak małej aktywności, że nie wymagają już środków ochrony radiologicznej wykraczających poza zwykłe zasady postępowania. VSLW (very short lived waste) to z kolei odpady, które początkowo są zbyt aktywne, aby potraktować je jako konwencjonalne, ale zawierają radionuklidy o na tyle krótkim okresie półrozpadu, że można je przechować do zaniku aktywności. Takie podejście jest bardzo praktyczne: zamiast budować kosztowny tor długiego składowania dla wszystkiego, co świeci, najpierw rozróżnia się materiały, które po kilku dniach, tygodniach lub miesiącach przestają być istotnym problemem.¹

Włodarski doprecyzowuje tu ważną granicę praktyczną: opcja przechowywania rozpadowego ma sens przede wszystkim dla radionuklidów o okresach połowicznego rozpadu rzędu 100 dni lub krótszych.¹ To nie jest magiczna liczba obowiązująca wszędzie, ale dobra reguła robocza. Pokazuje, że VSLW to nie „wszystko, co kiedyś osłabnie”, lecz bardzo konkretna grupa materiałów, dla których rozsądniej poczekać niż budować im kosztowną drogę składowania długoterminowego.

Wyżej są odpady bardzo niskoaktywne i niskoaktywne, czyli VLLW oraz LLW. Tu zaczyna się strefa materiałów, które nie są już kandydatem do prostego „przeczekania”, ale nadal nie wymagają głębokiego geologicznego pogrzebania. VLLW to odpady nieco powyżej poziomów zwolnienia, dla których wystarczające mogą być odpowiednio zaprojektowane obiekty inżynieryjne typu wysypisko. LLW w ujęciu omawianym przez MAEA to z kolei odpady nadające się do składowisk płytkich, projektowanych na okres do kilkuset lat, z odpowiednim udziałem barier inżynieryjnych i kontroli instytucjonalnej.¹

To miejsce jest dobrym punktem, by zatrzymać się przy ważnym nieporozumieniu. LLW nie oznacza „mało groźne w absolutnym sensie”, lecz „możliwe do bezpiecznego prowadzenia w określonym typie składowiska”. W tej klasie nadal trzeba brać pod uwagę drogi narażenia, migrację radionuklidów do wód i gleby, korozję pojemników oraz możliwość wtargnięcia człowieka do obiektu po jego zamknięciu. Dlatego LLW nie da się zdefiniować raz na zawsze samym progiem aktywności. To, co zmieści się w składowisku płytkim, zależy od projektu obiektu, czasu wymaganej izolacji, lokalizacji i całego safety case, a nie od jednej tabeli bez kontekstu.¹

Jeszcze dalej idą odpady średnioaktywne, czyli ILW. W tym przypadku problemem stają się przede wszystkim długożyciowe radionuklidy w ilościach wymagających wyższego stopnia izolacji niż składowiska płytkie. W referacie podano przedział głębokości rzędu od kilkudziesięciu do kilkuset metrów jako sensowną skalę dla takich obiektów.¹ Celem nie jest już wtedy tylko „solidny beton i ogrodzenie”, ale takie połączenie barier naturalnych i inżynieryjnych, które zmniejsza ryzyko erozji, długoterminowej migracji radionuklidów i przypadkowego wtargnięcia. Z tego powodu granica między LLW i ILW jest jeszcze mniej uniwersalna niż w potocznym opisie. W praktyce o kwalifikacji rozstrzyga to, czy dany zestaw odpadów da się uzasadnić w konkretnym projekcie składowiska płytkiego, czy trzeba przejść do rozwiązania głębszego.¹

Najtrudniejszą klasą pozostają HLW oraz wypalone paliwo jądrowe. Tu dochodzi cecha, której nie mają klasy niższe: wysoka aktywność łączy się z wydzielaniem ciepła. Świeżo wyładowane paliwo jest jednocześnie bardzo aktywne i bardzo gorące radiologicznie, dlatego najpierw trafia do basenów wodnych przy reaktorze, a dopiero po kilku latach może przejść do dalszego toru postępowania.¹ Ten tor ma dziś dwie podstawowe wersje. Pierwsza to przerób wypalonego paliwa, odzysk materiałów rozszczepialnych i składowanie odpowiednio zabezpieczonych wysokoaktywnych pozostałości, zwykle zeszkliwionych. Druga to brak przerobu, późniejsze suche przechowywanie i ostateczne ulokowanie odpowiednio zamkniętych pojemników w głębokiej formacji geologicznej.^1,3

Ten podział dobrze spina się z artykułami o MOX i o zasobach uranu i toru. Jeżeli państwo wybiera cykl otwarty, wypalone paliwo traktuje jako odpad końcowy i przygotowuje się do geologicznego składowania całych zespołów paliwowych albo suchych pojemników. Jeżeli wybiera cykl zamknięty, część materiału rozszczepialnego wraca do obiegu, ale nie znika problem wysokoaktywnych pozostałości po przerobie. Zmienia się tylko ich postać fizyczna, skład izotopowy i bilans materiału do ostatecznej izolacji.^1,3

W praktyce klasyfikacja odpadów nie działa w oderwaniu od technologii kondycjonowania. Dla ciekłych odpadów promieniotwórczych podstawową logiką jest najpierw maksymalne zmniejszenie objętości, a dopiero potem przejście do postaci stałej. W źródle wskazano trzy podstawowe narzędzia: strącanie chemiczne, wymianę jonową i odparowywanie.¹ Strącanie sprawdza się przy „brudnych” ściekach o dużej zawartości soli, wymiana jonowa przy roztworach czystszych, a odparowywanie jest najskuteczniejsze, ale też najdroższe. Pozostałe koncentraty trzeba następnie zestalić, najczęściej przez cementowanie. Dla odpadów stałych ważne są z kolei fragmentacja, prasowanie, spalanie odpadów palnych i odpowiedni dobór materiału wiążącego.¹

W przypadku HLW sytuacja jest trudniejsza, bo wysokoaktywne roztwory po przerobie paliwa zawierają ponad 99,9% całkowitej aktywności odpadów cyklu paliwowego, choć objętościowo stanowią jedynie niewielki ułamek strumienia.¹ Z tego powodu ich długie przechowywanie w formie ciekłej wymaga specjalnych zbiorników ze stali nierdzewnej, ciężkich komór betonowych, aktywnego chłodzenia, mieszania koncentratu, pomiarów temperatury i poziomu oraz systemów alarmowych. Celem stanu przejściowego nie jest tu wygoda, lecz kupienie czasu: aktywność spada, moc cieplna maleje, a materiał można przygotować do stabilniejszej postaci, na przykład zeszkliwionej.¹

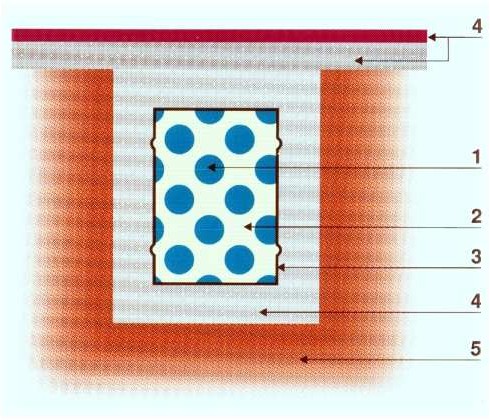

Cała ta inżynieria ma sens tylko wtedy, gdy działa jako układ wielu barier. Włodarski opisuje go bardzo klarownie: najpierw tworzy się trudno rozpuszczalne związki chemiczne wiążące radionuklidy, potem zamyka się je w spoiwie, następnie w pojemniku, dalej korzysta z konstrukcji samego składowiska, a dopiero na końcu opiera się na strukturze geologicznej terenu.¹ To podejście jest bardzo bliskie logice obrony w głąb: bezpieczeństwo nie zależy od jednej idealnej ściany, lecz od kilku różnych przeszkód, z których każda ma przejąć część problemu.

Różnica między składowiskiem powierzchniowym a geologicznym polega właśnie na tym, która z tych warstw staje się decydująca. Dla obiektu powierzchniowego projektowanego na około 500 lat pierwsze cztery bariery mogą w pewnym stopniu kompensować słabsze warunki naturalne. Dla GeoSOP, gdzie wymagana izolacja liczona jest w tysiącach lat, niedostatków bariery geologicznej nie da się już wiarygodnie „nadrobić” samą inżynierią.¹ To bardzo ważny wniosek: w obiekcie głębokim beton i pojemnik nadal są potrzebne, ale nie zastąpią złego górotworu. Dlatego proces lokalizacji składowiska geologicznego obejmuje kolejne etapy studiów regionalnych, badań terenowych i później prac w podziemnym laboratorium badawczym.

Z tego wynika także, dlaczego samo hasło „zrobimy transmutację i problem zniknie” nie zamyka sprawy. Źródło traktuje technologie transmutacyjne jako potencjalnie użyteczny sposób zmniejszania części długożyciowych składników odpadu, ale nie jako prosty zamiennik składowisk geologicznych.¹ Nawet jeżeli przyszłe systemy akceleratorowe pozwolą ograniczać część inwentarza aktynowców, pozostaną produkty rozszczepienia i pozostałości wymagające izolacji. Transmutacja i składowanie nie są więc wykluczającymi się wizjami, tylko raczej technologiami komplementarnymi.

Najkrótszy wniosek jest taki: klasy VSLW, VLLW, LLW, ILW, HLW i wypalone paliwo nie są słownikiem dla urzędników, tylko mapą różnych problemów fizycznych i inżynieryjnych. Jedne odpady trzeba przeczekać, inne sprasować i zestalić, jeszcze inne zamknąć w obiekcie płytkim, a najtrudniejsze ostatecznie oddać geologii. Dopiero z tej perspektywy widać, że pytanie o „odpady jądrowe” nie brzmi: czy umiemy je ukryć, lecz: czy umiemy uczciwie rozdzielić bardzo różne klasy materiałów i dla każdej zastosować właściwy poziom izolacji.^1,3

Jeżeli ten artykuł porządkuje problem klas, to jego praktycznym dopełnieniem jest tekst Unieszkodliwianie odpadów promieniotwórczych: technologie zestalania, przechowalniki, HLW i składowiska geologiczne, który pokazuje już nie samą mapę pojęć, ale konkretne operacje technologiczne od sorpcji i cementowania po przechowywanie wypalonego paliwa i składowanie geologiczne.¹

Tabela porównawcza klas odpadów promieniotwórczych

Poniższa tabela zbiera najważniejsze parametry techniczne każdej klasy:

Klasa	Pełna nazwa	Aktywność	Czas izolacji	Generacja ciepła	Typ składowiska
EW	Exempt Waste	Poniżej progu regulacji	Brak wymagań	Brak	Konwencjonalne
VSLW	Very Short-Lived Waste	Niska–umiarkowana	Kilka T½ (<100 dni)	Znikoma	Przechowanie rozpadowe
VLLW	Very Low Level Waste	Powyżej EW	Kilkadziesiąt lat	Znikoma	Trench/pryzma ziemna
LLW	Low Level Waste	Do ~100 Bq/g α, ~10 000 Bq/g β/γ	Do ~300 lat	Znikoma	Składowisko płytkie
ILW	Intermediate Level Waste	Powyżej LLW	Tysiące lat	Niska	Składowisko pośrednie (50–500 m)
HLW	High Level Waste	>10¹⁵ Bq/m³	Set tysięcy lat	Wysoka	Głęboki DGR (300–1000 m)
SF	Spent Fuel	~10¹⁷ Bq/t	Set tysięcy lat	Wysoka	Basen → suche → DGR

Pojęcie T½ (period połowicznego rozpadu) jest kluczowe dla zrozumienia, dlaczego czas izolacji jest tak zróżnicowany. Klasa HLW zawiera produkty rozszczepienia (Sr-90, Cs-137 — T½ ok. 30 lat) oraz aktynoidy (Pu-239 — T½ 24 100 lat, Am-241 — T½ 432 lata, Np-237 — T½ 2,14 mln lat). Aktywność produktów rozszczepienia spada do poziomu naturalnego tła po ok. 300 latach, ale aktynoidy wymagają izolacji przez setki tysięcy lat.^1,3,4

Charakterystyka szczegółowa każdej klasy

EW (Exempt Waste): Aktywność poniżej progów zwolnienia IAEA (np. Co-60 < 100 Bq/g, Cs-137 < 100 Bq/g, Ra-226 < 10 Bq/g). Może być traktowana jak zwykły odpad komunalny lub przemysłowy. Typowe źródła: naturalnie promieniotwórcze materiały (NORM) z przemysłu naftowego lub wydobywczego, bardzo stare preparaty medyczne, materiały po dekontaminacji do bardzo niskich poziomów.

VSLW (Very Short-Lived Waste): T½ < 100 dni. Typowe źródła: odpady medyczne z diagnostyki (I-131 T½ = 8 dni, Tc-99m T½ = 6 godzin, Ga-67 T½ = 78 godzin). Szpitale zbierają je do zbiorników na kilka tygodni do 6 miesięcy, a następnie klasyfikują do odpadów EW po zaniku aktywności. To znacznie tańsze i bezpieczniejsze niż transport do stałego składowiska.

VLLW (Very Low Level Waste): Bardzo niska aktywność, duże objętości. Typowe źródła: zmiotki, filtracja wody, narzędzia przemysłowe z powierzchniowym skażeniem, materiały z dekontaminacji. Francja prowadzi specjalne składowisko klasy VLLW (Centre de Stockage de l'Aube, CSA-VLLW), które przyjmuje materiały z dekontaminacji starych zakładów i z wyburzeń. Podobny obiekt planuje Wielka Brytania (Low Level Waste Repository, LLWR już istnieje, klasa VLLW w rozbudowie).

LLW (Low Level Waste): Największy strumień objętościowy ze wszystkich klas. Typowe źródła: kombinezony ochronne, narzędzia, filtry powietrza, rękawice z laboratoriów i reaktorów, zmiotki i pyły z hal reaktorowych. Materiały skażone radionuklidami o T½ < 30–50 lat można składować płytko (do kilku metrów pod ziemią). Te z długożyciowymi aktynoidami powyżej pewnych progów mogą wymagać głębszego składowania. Polska posiada składowisko dla LLW w Różanie (woj. mazowieckie) — obiekt z lat 60., modernizowany, przeznaczony dla odpadów z ośrodków medycznych, przemysłowych i badawczych. Nowe składowisko krajowe jest planowane w KSOP (Krajowe Składowisko Odpadów Promieniotwórczych).^1,4

ILW (Intermediate Level Waste): Wymaga ekranowania biologicznego (gruba ściana betonowa lub stalowa), bo dawki na powierzchni opakowania mogą być nieakceptowalnie wysokie bez osłony. Typowe źródła: osłonki paliwowe (cladding) ze stali nierdzewnej lub cyrkonu po przerobie paliwa, komponenty rdzenia reaktorów po irradiacji, żywice jonowymienne z obiegów chłodzenia, zatopione obudowy paliwowców okrętów podwodnych. W Finlandii i Szwecji ILW jest składowane razem z LLW w składowiskach w skale granitowej na ok. 50–100 m głębokości (Olkiluoto i Forsmark SFR). We Francji ILW trafia do Centre de la Manche (zamknięte) i Centre de l'Aube.

HLW (High Level Waste): Kluczowe parametry: aktywność ok. 10¹⁵–10¹⁶ Bq/m³, generacja ciepła 2–20 kW/m³ (świeże, po ok. 10 latach chłodzenia), wymagana izolacja >10 000 lat. W cyklu zamkniętym (Francja, UK, Rosja, Japonia) HLW to zeszklone pozostałości po procesie PUREX — sześciocentymetrowe cylindry ze szkła borowo-krzemianowego zapakowane w stalowe pojemniki i oddawane do głębokiego składowiska. We Francji roczna produkcja HLW wynosi ok. 600 cylindrów z opakowaniami po przerobie w La Hague.

SF (Spent Fuel): W modelu otwartego cyklu (USA, Kanada, Szwecja, Finlandia) wypalone paliwo jest wypalonym produktem końcowym. Po 5–7 latach w basenie przyreaktorowym (czas chłodzenia minimalny dla obniżenia temperatury i aktywności) może być przenoszone do suchych przechowalników (dry cask storage — DCS). DCS to stalowo-betonowe cylindry z pasywnym chłodzeniem konwekcyjnym, zaprojektowane na 100–200 lat. Docelowym rozwiązaniem jest głęboki DGR.^1,3,4

Zeszklanie (vitrification) HLW — technologia i chemia

Zeszklanie ciekłych HLW jest kluczową technologią kondycjonowania. Ciekłe resztki po PUREX — kwasowe, gorące, zawierające produkty rozszczepienia i aktynoidy — muszą być przekształcone w trwałą, nierozpuszczalną matrycę.

Proces: Ciekły HLW jest mieszany z frytą szklaną (proszek borokrzemianu sodu i wapnia) w proporcji ok. 15–25% wagowych odpadów. Mieszanina jest ogrzewana do ok. 1 100–1 200°C w piecach indukcyjnych lub ceramicznych (ze szkłem jako opornikiem). Stopione szkło jest wylewane do pojemników ze stali nierdzewnej (średnica ~43 cm, wysokość ~130 cm), po czym pojemniki są schładzane kontrolowanie do temperatury pokojowej i szczelnie zamykane.

Właściwości szkła odpadowego:

• Trwałość mechaniczna: odporność na wstrząsy i uderzenia
• Trwałość chemiczna: szybkość ługowania przez wodę gruntową ~10⁻⁵–10⁻⁷ g/cm²·dzień (bardzo mała)
• Odporność radiacyjna: dawka akumulowana ~10⁸–10⁹ Gy — szkło wytrzymuje bez krystalizacji przez tysiące lat
• Odporność termiczna: do ~500°C bez strukturalnego uszkodzenia (temperatura w DGR nigdy nie powinna jej przekroczyć)

Przykłady instalacji vitrifikacji: Francja — R7/T7 w La Hague (ponad 3 500 kg/rok); UK — WVP (Waste Vitrification Plant) w Sellafield; USA — DWPF (Defense Waste Processing Facility) w Savannah River Site — ok. 1 600 pojemników wyprodukowanych do 2020 r.^1,3,4

Głęboki Geologiczny Repozytoria (DGR) — jak działają i gdzie są

DGR (Deep Geological Repository) jest docelowym rozwiązaniem dla HLW i SF. Projekt opiera się na zasadzie naturalnych barier geologicznych wzmocnionych barierami inżynieryjnymi.

Głębokość: 300–1 000 m pod powierzchnią ziemi. Na tej głębokości:

• Ruchy tektoniczne są minimalne (stabilność > milion lat)
• Wody gruntowe są izolowane od biosfery przez nieprzepuszczalne formacje
• Temperatura skały jest stabilna (15–45°C w zależności od lokalizacji)
• Przyszli ludzie nie nawiercą się przypadkowo (głębsza niż zwykłe studnie i wwiercenia przemysłowe)

Typy formacji geologicznych:

• Granit: twarda, słabo przepuszczalna skała magmowa — Finlandia (Onkalo), Szwecja (Forsmark), Kanada (South Bruce)
• Sól kamienna: całkowity brak wód gruntowych, plastyczna sól uszczelnia potencjalne szczeliny — Niemcy (byłe plany: Gorleben, obecnie odrzucone), USA (WIPP — Waste Isolation Pilot Plant, Nowy Meksyk — już operacyjny dla TRU waste, nie HLW)
• Glina/argillite: bardzo niska przepuszczalność, zdolność do sorpcji radionuklidów — Belgia (Boom Clay, HADES lab), Francja (Callovo-Oxfordian clay, CIGEO — w fazie planowania)

Jedyny operacyjny DGR na świecie: Finlandia — Onkalo w Olkiluoto (w skale granitowej, -430 m). POSIVA Oy uzyskał prawomocne zezwolenie budowlane w 2015 roku i eksploatacyjne w 2023 roku. Pierwsze pojemniki SF zaplanowane na ok. 2025 rok. Docelowa pojemność: ok. 6 500 ton HM (heavy metal) SF. Fińskie podejście KBS-3 (Kärnbränslesäkerhet) polega na zawinięciu SF w miedziany pojemnik (grubość ściany 50 mm) otoczony bentonitowym buforem i złożony w granicie na 400–500 m.^1,3,4

Polska sytuacja odpadowa — aktualny stan i perspektywy

Polska generuje odpady promieniotwórcze z trzech głównych źródeł:

1. Reaktor badawczy MARIA w NCBJ Świerk — wypalone paliwo HEU (wysoko wzbogacony uran, do niedawna ok. 36% U-235) i elementy aktywowane neutronami
2. Medycyna nuklearna i diagnostyka — radiofarmaceutyki, generatory
3. Przemysł — radiografia przemysłowa, kontrola grubości materiałów, analiza aktywacyjna

KSOP (Krajowe Składowisko Odpadów Promieniotwórczych): Planowane jako wspólne składowisko dla LLW i ILW na lokalizacji Różan lub nowej. Projekt KSOP jest wielokrotnie przesuwany — aktualnie (2024) w fazie oceny środowiskowej i poszukiwania lokalizacji. Problem społeczny: lokalna akceptacja dla składowisk.

Wypalone paliwo MARIA: Polska zawarła porozumienie z USA o przyjęciu HEU w ramach programu redukcji broni (RERTR — Reduced Enrichment for Research and Test Reactors). Stare wypalone paliwo z MARII (HEU) zostało oddane do USA. Nowe paliwo to LEU (nisko wzbogacony uran, 19,75% U-235) — nie ma porozumienia o jego przyjęciu przez USA. Polska musi planować własne, długoterminowe składowanie LEU-SF.⁴

Trzy numeryczne przykłady — rozszerzenie

Przykład 1: Aktywność i czas zaniku dla LLW po 300 latach

Typowe LLW zawiera głównie produkty aktywacji z Fe-55 (T½ = 2,7 roku), Co-60 (T½ = 5,27 roku), Ni-63 (T½ = 100 lat), Cs-137 (T½ = 30,1 roku), Sr-90 (T½ = 28,8 roku).

Dla nuklidu Cs-137 o aktywności początkowej A₀ = 10 GBq (1×10¹⁰ Bq):

Po 300 latach = 10 × T½(Cs-137):
A(300) = A₀ × (1/2)^(300/30,1) = 10 GBq × (1/2)^9,97 ≈ 10 GBq × 9,6×10⁻⁴ ≈ 9,6 MBq

To 9,6 MBq — ponad 1 000× mniej niż na początku. Dla Fe-55:

A(300) = A₀ × (1/2)^(300/2,7) ≈ 0 (praktycznie zanikł po ok. 50 latach)

Po 300 latach z oryginalnych LLW pozostaje prawie wyłącznie Ni-63 (T½ = 100 lat) i ewentualne aktynoidy — jeśli były w odpadzie. To wyjaśnia, dlaczego aktynoidy w LLW są kluczowym parametrem klasyfikacyjnym: mają znaczące T½ (100–miliony lat), a standardowe LLW składowiska projektowane są na 300 lat.^1,4

Przykład 2: Moc cieplna wypalonego paliwa w funkcji czasu

Świeżo wyładowane paliwo z reaktora LWR (burnup 50 GWd/tU) ma moc cieplną:

• Po 1 roku: ~2,5 kW/kgU
• Po 5 latach: ~0,6 kW/kgU
• Po 10 latach: ~0,4 kW/kgU
• Po 50 latach: ~0,1 kW/kgU
• Po 100 latach: ~0,04 kW/kgU

Dla pojemnika transportowo-składowiskowego zawierającego 10 zespołów paliwowych (~2 tU):

Moc cieplna po 5 latach = 0,6 kW/kgU × 2 000 kgU = 1 200 W = 1,2 kW

Systemy DCS (dry cask storage) są zaprojektowane na odbiór ciepła przez naturalna konwekcję powietrza — dla mocy do ok. 50 kW na pojemnik. Dziesięć pojemników po 1,2 kW = 12 kW łącznej mocy cieplnej z sektora 10 pojemników — to poziom spokojnie obsługiwany pasywnie przez żebra chłodzące.^1,3,4

Przykład 3: Skala strumienia odpadów z programu jądrowego 4 bloków 1 000 MWe

Program 4 × 1 000 MWe przy współczynniku obciążenia 85% i rocznym wytwarzaniu 34 TWh:

• Roczna produkcja SF: ~120 ton HM/rok (typowo ~30 tHM/blok/rok)
• Objętość SF po zeszklieniu i upakowanie: nie dotyczy — SF skierowane do DCS
• Objętość suchych pojemników SF: ~120 tHM / 10 tHM per kontener = ~12 kontenerów/rok

Po 60 latach eksploatacji (całkowite wypalenie programu):

• Łączna SF: ~7 200 tHM
• Pojemniki DCS: ~720 szt.
• Objętość DCS składowania: ~720 × 0,5 m³ wewnętrzna objętość ≈ 360 m³

To nie wydaje się dużo — ale pojemniki muszą być rozmieszczone z odstępami (chłodzenie), a ostatecznie SF musi trafić do DGR. 7 200 tHM SF to masa bardzo porównywalna z fińskim programem (Onkalo ~6 500 tHM) — co sugeruje, że Polska dla 4 bloków potrzebowałaby składowiska zbliżonego do Onkalo.^1,4

Mity i nieporozumienia dotyczące odpadów jądrowych

Mit 1: „Odpady jądrowe będą promieniować miliony lat":
To prawda dla aktynoidów, ale nie dla całości odpadów. Produkty rozszczepienia (dominujące w ilości aktywności) mają T½ rzędu dziesiątek lat i zanikają w ciągu 300–500 lat. Aktynoidy (Pu, Am, Np, Cm) mają długie T½, ale ich aktywność właściwa jest dużo mniejsza. Rzeczywiste ryzyko biologiczne spada poniżej naturalnego tła uranu i toru w skorupie ziemskiej po ok. 100 000–200 000 lat dla SF z LWR.

Mit 2: „Składowiska geologiczne są nieszczelne":
Analiza bezpieczeństwa (safety assessment) dla Onkalo pokazuje szacowane roczne dawki dla krytycznej populacji rzędu 10⁻⁶–10⁻⁵ mSv/rok przez 100 000 lat — wielokrotnie poniżej dawki naturalnego tła (~2,4 mSv/rok). Wielobarierowy system eliminuje ryzyko katastroficznego uwolnienia.

Mit 3: „Przyszłe pokolenia nie będą wiedzieć, gdzie są odpady":
IAEA i wytwórcy DGR prowadzą aktywne badania nad długoterminowym ostrzeganiem — w tym w językach, obrazkach i symbolach, które mogą być rozumiane za 10 000 lat. Onkalo będzie miało permanentne oznaczenia, a mapy będą przechowywane w wielu kopiach globalnych archiwów.^1,3,4

Transmutacja i partycjonowanie jako alternatywne strategie

Jedną z długoterminowych opcji redukcji problemu HLW jest P&T (Partycjonowanie i Transmutacja) — podejście, które zakłada chemiczne wyodrębnienie najdługożyciowych składników HLW (aktynoidy minorowe: Am, Cm, Np) i ich przekształcenie w krótkotrwałe produkty rozszczepienia w specjalistycznych reaktorach lub akceleratorach.

Partycjonowanie (separacja): Po procesie PUREX pozostają aktynoidy minorowe (Am, Cm) w frakcji odpadowej. Dodatkowe procesy hydrometalurgiczne (DIAMEX, SANEX, TRUSPEAK) mogą wydzielać te pierwiastki z frakcji odpadowej. Uzyskuje się frakcję aktynoidów czystą chemicznie, nadającą się do transmutacji.

Transmutacja: Oczyszczone aktynoidy są przetwarzane na nowe paliwo (np. CERMET — ceramiczno-metalowe, MOX z Am) i irradiowane:

• W reaktorach prędkich (SFR — Sodium Fast Reactors) — wysokie energetyczne neutronów są konieczne do transmutacji Am i Cm
• W ADS (Accelerator-Driven Systems) — podkrytyczny reaktor z zewnętrznym źródłem neutronów z akceleratora protonowego

Efekt: Am-241 (T½ = 432 lata) po transmutacji staje się Cm-242 (T½ = 163 dni) i innymi produktami — które szybciej zanikają. Długoterminowe ryzyko DGR zmniejsza się. Jednak transmutacja redukuje przede wszystkim ryzyko dla dalekiej przyszłości (>10 000 lat) — nie eliminuje potrzeby DGR dla krótkiego okresu (do 300 lat) i dla produktów rozszczepienia.

Status R&D: ADS jest na etapie demonstracyjnym. Prototypy MYRRHA (Multi-purpose hYbrid Research Reactor for High-tech Applications) w Belgii są planowane do 2030 roku. Reaktory prędkie z transmutacyjnym potencjałem: ASTRID (Francja — wstrzymany 2019), CFR-600 (Chiny — w budowie), BREST (Rosja — w budowie).

Perspektywa realistyczna: P&T jest drogie, wymaga rozbudowanych instalacji radiochemicznych i nie jest dostępne dla krajów nowicjuszy. Dla Polski w perspektywie 2030–2050 transmutacja nie jest realistyczną opcją. Dla Francji i Japonii może stanowić uzupełnienie DGR.^1,3,4

Aspekty prawne i konwencje dotyczące odpadów

Gospodarka odpadami promieniotwórczymi jest regulowana przez szereg konwencji i porozumień:

Konwencja Wspólna (Joint Convention, 1997): Reguluje bezpieczne postępowanie z wypalonym paliwem i odpadami promieniotwórczymi. Sygnatariusze (45 państw) raportują stan swoich programów co 3 lata na Przeglądowych Spotkaniach. Polska jest sygnatariuszem — raport IAEA dostępny publicznie.

Dyrektywa Rady 2011/70/Euratom: Europejska dyrektywa zobowiązująca państwa UE do opracowania krajowych programów postępowania z odpadami i wypalonym paliwem z planami dla składowisk geologicznych. Implementowana w polskim prawie przez zmianę Prawa Atomowego.

Konwencja o Odpowiedzialności Jądrowej (Konwencja Wiedeńska, 1963): Reguluje odpowiedzialność operatorów za szkody jądrowe. Zmodyfikowana Wspólnym Protokołem z 1988. Polska jest stroną Konwencji Wiedeńskiej.

IAEA Safety Standards (seria SSR, SSG): Standardy techniczne IAEA dla składowania odpadów, zarządzania bezpieczeństwem, transportu (TS-R-1 — Regulacje Transportu). Dokumenty te nie są prawnie wiążące, ale stanowią referencję, do której odwołują się regulatorzy krajowi.^1,3,4

Aspekty społeczne: syndrom NIMBY i lokalizacja składowisk

Lokalizacja składowisk odpadów promieniotwórczych jest jednym z najtrudniejszych problemów społecznych w energetyce jądrowej — ze względu na syndrom NIMBY (Not In My Back Yard).

Historyczne porażki lokalizacji:

• Gorleben, Niemcy (sól): 30 lat eksploracji, 6 mld EUR wydanych, ostatecznie odrzucone w 2021 roku po zmianach politycznych i wynikach badań
• Yucca Mountain, USA: 30 lat prac i 8 mld EUR, licencja złożona do NRC, ale projekt wstrzymany przez administrację Obamy w 2009 roku z powodów politycznych (sprzeciw Nevady)
• NIMBY w Szwecji: lokalizacja wybrana dopiero po dobrowolnym procesie gminnym z konsultacjami przez 20 lat — wybrany obszar Forsmark koło Upsali

Model fiński — wzorzec sukcesu: Finlandia wybrała lokalizację Onkalo przez odwrotny proces: POSIVA ogłosiło zaproszenie dla gmin do wyrażenia zainteresowania. Gmina Eurajoki (koło Olkiluoto) dobrowolnie zgodziła się na hosting DGR jako warunek zachowania elektrowni jądrowej i związanego z nią zatrudnienia. Pozytywne referendum lokalne poprzedzone kilkuletnią kampanią informacyjną. To model „consent-based siting" — akceptowany przez IAEA jako rekomendowane podejście.

Polska NIMBY: Polska nie posiada jeszcze procesu lokalizacyjnego dla DGR (jeszcze go nie potrzebuje, bo nie ma planów dla HLW w bliskim czasie). Dla KSOP (LLW/ILW) lokalizacja jest problemem od lat. Różan — historyczne miejsce — jest traktowane jako prowizoryczne. Nowe KSOP wymaga procesu wyboru lokalizacji, który musi uwzględniać udział społeczny.

Edukacja publiczna jest tu kluczowa: społeczeństwo, które nie rozumie różnicy między LLW (niskorzędu Bq) a HLW (miliardy Bq), traktuje wszystkie odpady jądrowe identycznie. Artykuły takie jak ten są próbą wypełnienia tej edukacyjnej luki.^1,3,4

Podsumowanie dydaktyczne dla całości klasyfikacji

Klasyfikacja odpadów promieniotwórczych jest tematem leżącym na przecięciu fizyki jądrowej, inżynierii materiałowej, geologii, chemii i polityki publicznej. Dla doktoranta fizyki jądrowej kilka kluczowych obserwacji:

1. Skala aktywności: 20 rzędów wielkości. Od EW (<1 Bq/g) do SF (>10¹¹ Bq/g w świeżo wyładowanym paliwie) — to 11 rzędów wielkości dla samej jednostkowej aktywności. Plus różnice w objętości, generacji ciepła i czasie T½. Żadna jedna technologia nie obsłuży tej rozpiętości.

2. Decydujący parametr to czas izolacji, nie aktywność. Materiał może być wysoko aktywny ale krótkotrwały (VSLW) — i w związku z tym prosty w zarządzaniu. Lub nisko aktywny ale z długożyciowymi aktynoidami (niektóre ILW) — i wymagający głębokiego składowania.

3. Bariery wielokrotne to zasada, nie opcja. Żadna pojedyncza bariera (pojemnik, beton, glina, granit) nie jest wystarczająca na 10 000–100 000 lat. System musi być redundantny.

4. Polityczny kontekst jest nierozdzielny od technicznego. Gorleben i Yucca Mountain pokazują, że technicznie najlepsza lokalizacja może być politycznie niemożliwa. Onkalo pokazuje, że politycznie akceptowalny proces jest możliwy przy odpowiednim czasie i transparentności.

5. Polska jest na wczesnym etapie. Brak doświadczenia z reaktorami energetycznymi oznacza brak SF i HLW — ale też brak infrastruktury dla przyszłych decyzji. Budowanie tej infrastruktury jest zadaniem na teraz, nie na za 30 lat.

6. Transmutacja nie zastępuje DGR. To potencjalne uzupełnienie dla bardzo długoterminowego zagrożenia, ale nie zmienia potrzeby izolacji produktów rozszczepienia na pierwsze 300–500 lat.

7. Porównanie z innymi branżami jest kluczowe dla percepcji ryzyka. Przemysł chemiczny produkuje miliony ton trwałych toksycznych odpadów (dioksyny, metale ciężkie), które nie zanikają z czasem — w przeciwieństwie do odpadów jądrowych. Arsenik użyty w pestycydach jest toksyczny na zawsze; Sr-90 zanika po ok. 300 latach. Ten kontrast rzadko pojawia się w debacie publicznej, choć jest kluczowy dla uczciwej oceny względnego ryzyka różnych technologii energetycznych. Doktorant fizyki jądrowej powinien umieć go precyzyjnie wyartykułować i poprzeć liczbami — co wymaga zrozumienia klasyfikacji.

8. Transparentność danych jest fundamentem zaufania. IAEA, NEA, krajowe regulatory i wytwórcy DGR publikują coraz więcej danych o odpadach: ich aktywności, generacji ciepła, składzie izotopowym. Dostępność tych danych i ich właściwa interpretacja są warunkiem demokratycznej kontroli nad procesami, które będą trwać przez setki pokoleń. Edukacja na poziomie doktoranckim jest fundamentem tej transparentności — bo to absolwenci tworzą ekspertyzę, na której opiera się przyszła polityka i regulacja.

Zrozumienie klasyfikacji odpadów jest warunkiem sensownego udziału w debacie o energetyce jądrowej. Bez tej wiedzy każda dyskusja o „odpadach" jest rozmową o różnych rzeczach pod jedną nazwą — co prowadzi do nieporozumień i fałszywych obaw lub fałszywego spokoju. Fizycy, chemicy, inżynierowie i politycy pracujący w obszarze energetyki jądrowej mają obowiązek etyczny dbać o precyzję tego języka — bo konsekwencje błędów terminologicznych w tym obszarze są mierzalne w błędnych decyzjach regulacyjnych, opóźnieniach programów i kosztach społecznych wychodzących daleko poza laboratorium i salę seminaryjną.^1,3,4

Warto zapamiętać jedną wizualizację: jeżeli ułożyć w kolumnie wszystkie odpady promieniotwórcze świata od 1945 roku — łącznie — ich objętość po kondycjonowaniu i zagęszczeniu zmieściłaby się w sześcianie o boku ok. 100 metrów. To odpadów z 80 lat przemysłu jądrowego całego świata. Dla porównania, energia elektryczna wyprodukowana przez te reaktory zastąpiła miliardy ton CO₂. Ta dysproporcja skali — ogromna energia, skromna objętość odpadów — jest może najsilniejszym argumentem za tym, że rozwiązanie problemu odpadów jądrowych jest technicznie osiągalne, a barierą pozostaje głównie polityczna wola i edukacja społeczna.^1,4

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Odpady promieniotwórcze — pokazuje grupowy model aktywności, ciepła i czasu chłodzenia odpadów.
• Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.
• Bilans cyklu paliwowego — łączy energię, burnup, uran naturalny, ogony i SWU w jednym bilansie materiałowym.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na wykonaniu mapy decyzyjnej dla pięciu przykładowych strumieni odpadów. Należy:

1. wypisać osobno: zużytą rękawicę laboratoryjną, krótkożyciowy odpad medyczny, zużyty filtr wentylacyjny, zeszklony odpad po przerobie paliwa i wypalone paliwo,
2. przypisać do każdego dominujący problem techniczny: aktywność, czas półtrwania, objętość, generację ciepła albo zawartość długożyciowych nuklidów,
3. wskazać, czy sensowniejsze jest przechowanie rozpadowe, prasowanie i zestalanie, przechowalnik suchy lub mokry, czy od razu projekt głębokiego składowania,
4. rozpisać, które bariery są dla każdego przypadku najważniejsze,
5. sformułować wniosek, dlaczego jeden wspólny „magazyn odpadów jądrowych” nie rozwiązuje wszystkich tych problemów.

Drugie ćwiczenie powinno być przeliczeniem skali dla 1 TWh energii elektrycznej z reaktorów wodnych. Należy:

1. przyjąć podaną w źródle orientacyjną wielkość około 4 ton wypalonego paliwa i około 1,5 m3 objętości,
2. porównać ten strumień z objętością odpadów niskoaktywnych po prasowaniu lub spalaniu,
3. oszacować, które operacje służą głównie zmniejszeniu objętości, a które głównie zwiększeniu bezpieczeństwa długoterminowego,
4. powiązać wariant otwartego cyklu z bezpośrednim składowaniem, a wariant zamkniętego z PUREX i późniejszym unieszkodliwianiem pozostałości wysokoaktywnych,
5. podsumować, dlaczego w ekonomice składowania ważniejsza bywa klasa odpadu i wymagany czas izolacji niż sama masa materiału.
