Pluton-238: samonagrzewanie, RTG i dlaczego to zły izotop do broni

Streszczenie

Pu-238 jest jednym z najbardziej charakterystycznych izotopów plutonu, bo bardzo wyraźnie pokazuje, że nie każdy izotop tego samego pierwiastka ma podobne znaczenie technologiczne. To izotop o bardzo wysokiej aktywności alfa i bardzo silnym samonagrzewaniu, przez co kojarzy się przede wszystkim ze źródłami ciepła radioizotopowego i z problemem starzenia materiału, a nie z wygodnym materiałem do rdzeni broni jądrowej.^1,2

W tym serwisie Pu-238 jest ważny z trzech powodów. Po pierwsze pojawia się jako składnik gorszego jakościowo plutonu reaktorowego przy wysokim wypaleniu paliwa. Po drugie występował historycznie w części jonizacyjnych czujek dymu, choć nie stał się tam standardem tak trwałym jak Am-241. Po trzecie jest dobrym kontrastem wobec Pu-239: należy do tej samej rodziny chemicznej, ale technologicznie gra zupełnie inną rolę.^1,3

Rozszerzenie tematu

Najpierw trzeba dobrze uchwycić podstawową różnicę. Gdy ktoś słyszy słowo „pluton”, zwykle myśli automatycznie o Pu-239, czyli o izotopie najbardziej pożądanym dla klasycznej bomby implozyjnej. Tymczasem Pu-238 reprezentuje prawie przeciwne własności użytkowe. Jest to izotop bardzo silnie samonagrzewający się, o mocy około 567 W/kg, bardzo wysokiej aktywności alfa i głównym zastosowaniu w RTG, a nie w broni.¹

Ta pojedyncza liczba mówi bardzo dużo. Jeśli materiał wydziela setki watów na kilogram, to przy większej masie nie zachowuje się jak „bierny metal”, lecz jak stale pracujące źródło ciepła. Dla niektórych zastosowań to zaleta: można zbudować źródło energii cieplnej bez ruchomych części. Z punktu widzenia rdzenia jądrowego jest to jednak kłopot. Ciepło trzeba odprowadzać, materiał silniej obciąża otoczenie termicznie, a cały układ staje się mniej stabilny i trudniejszy w magazynowaniu oraz obróbce.^1,2

Pod tym względem Pu-238 jest świetnym przykładem, jak jedna własność może przesądzić o losie całego izotopu. W Pu-239 szuka się przede wszystkim korzystnych parametrów neutronowych, umiarkowanego samonagrzewania i niewielkiej masy krytycznej. W Pu-238 dominują natomiast aktywność i moc cieplna. To sprawia, że nawet jeśli chemicznie nadal mówimy o plutonie, to technologicznie znajdujemy się już prawie w innym świecie: nie w świecie wygodnego materiału rdzeniowego, lecz w świecie źródeł ciepła i trudnych mieszanin izotopowych, bliższych problemom odpadów promieniotwórczych i ochrony źródeł niż projektowaniu rdzenia.^1,2

Z tego powodu Pu-238 dobrze rozumie się na tle głębokości wypalania paliwa. Artykuł o burnup podkreśla, że przy wysokim wypaleniu rośnie udział nie tylko Pu-240, Pu-241 i Pu-242, ale również Pu-238. Później dochodzi do tego jeszcze problem pojawiania się Am-241 z rozpadu Pu-241, więc zły skład izotopowy nie jest jednowymiarowy. To istotne, bo problem reaktorowego plutonu nie polega wyłącznie na wzroście neutronów tła. Polega też na tym, że pojawiają się izotopy coraz mniej wygodne materiałowo: bardziej grzejące się, bardziej aktywne i trudniejsze w długookresowej obsłudze.⁴

To jest też jeden z powodów, dla których sam PUREX nie rozwiązuje automatycznie problemu materiałowego. Zakład może odzyskać pluton z wypalonego paliwa, ale nie cofnie faktu, że historia napromieniania przesunęła część masy ku Pu-238, Pu-240 i innym mniej wygodnym izotopom. Jeżeli taki pluton wraca potem do MOX, to wraca już nie jako „świeży Pu-239”, lecz jako mieszanina niosąca własne samonagrzewanie, aktywność i dalszą ewolucję izotopową.

Właśnie tutaj Pu-238 łączy się z artykułem o plutonie-240. Pu-240 psuje pluton głównie przez spontaniczne rozszczepienia i neutrony tła, które zwiększają ryzyko predetonacji. Pu-238 psuje go inaczej: zwiększa aktywność alfa i samonagrzewanie względem bardziej pożądanego Pu-239. Oba izotopy są więc „niepożądane”, ale z innych powodów. To dobra lekcja metodologiczna: nie każdy problem materiału rozszczepialnego jest problemem krytyczności. Część problemów to czysta inżynieria cieplna, metalurgia i obsługa radiologiczna.^1,4,5

Jednocześnie Pu-238 nie jest wyłącznie odpadem czy zanieczyszczeniem. Źródła referencyjne wiążą go głównie z RTG, czyli radioizotopowymi generatorami termoelektrycznymi. W tej roli jego silne wydzielanie ciepła jest dokładnie tym, czego potrzeba. Ten sam parametr, który czyni go niewygodnym dla rdzenia broni, czyni go cennym tam, gdzie potrzebne jest stabilne, długotrwałe źródło energii bez spalania chemicznego i bez zasilania z sieci.¹ To dobry przykład, że technologia jądrowa nie dzieli izotopów po prostu na „dobre” i „złe”, lecz na przydatne do bardzo różnych zadań.

W naszym materiale lokalnym jest jeszcze drugi, bardziej przyziemny kontekst Pu-238: historyczne jonizacyjne czujki dymu. IAEA i polskie materiały dozymetryczne wskazują, że w starszych konstrukcjach spotykano nie tylko Am-241, ale też Pu-238 i Pu-239.^3,6 To nie oznacza, że Pu-238 był tam najlepszym albo dominującym wyborem, ale pokazuje jego obecność w małych źródłach użytkowych. W takim zastosowaniu znów kluczowa była emisja alfa, a nie jakakolwiek rola „paliwowa” czy krytycznościowa.

Warto też zauważyć, że Pu-238 pomaga lepiej rozumieć debatę o proliferacji. Gdy mówi się o „plutonie”, wiele osób zakłada, że każda jego postać jest automatycznie bliska bombie. Tymczasem różnice izotopowe mają ogromne znaczenie. Pu-239 jest materiałem zasadniczym dla klasycznej implozji. Pu-240 wprowadza problem neutronów tła. Pu-238 zwiększa samonagrzewanie i aktywność, a dalsze starzenie materiału prowadzi jeszcze do problemów opisywanych przy Am-241. To właśnie dlatego analizując materiał jądrowy trzeba patrzeć nie tylko na symbol pierwiastka, ale na rzeczywisty skład izotopowy mieszaniny.^2,4

Z punktu widzenia ochrony radiologicznej ważny jest jeszcze jeden aspekt. Pu-238, podobnie jak inne ciężkie emitery alfa, nie jest groźny dlatego, że „przebija wszystko”, lecz dlatego, że po dostaniu się do organizmu oddaje dużą energię na bardzo krótkiej drodze. To znowu pokazuje podwójny charakter problemu: poprawnie zamknięte źródło może być użyteczne technicznie, ale uszkodzenie, pylenie albo niewłaściwy demontaż zmieniają sytuację jakościowo. Dlatego nawet przy małych źródłach wraca temat ewidencji, osłon i końcowego zagospodarowania odpadów promieniotwórczych, podobnie jak przy Am-241 w czujkach dymu.^3,7

Najkrótszy wniosek jest taki: Pu-238 jest ważny nie dlatego, że prowadzi prostą drogą do bomby, ale właśnie dlatego, że z tej drogi schodzi. Pokazuje, jak w obrębie jednego pierwiastka niewielka zmiana składu izotopowego może przesunąć materiał z roli „rdzenia implozyjnego” do roli „gorącego źródła alfa i ciepła”, a przy okazji stać się jednym z głównych powodów, dla których pluton reaktorowy jest tak trudnym materiałem technologicznie.^1,2,4

Podstawowe właściwości jądrowe Pu-238

Pu-238 różni się od Pu-239 jedynie jednym neutronem w jądrze, ale ta różnica przekłada się na radykalnie odmienne właściwości użytkowe. Poniższa tabela zestawia kluczowe parametry fizyczne:

Parametr	Pu-238	Pu-239	Pu-240
Okres półtrwania $T_{1/2}$	87,74 lat	24 110 lat	6 561 lat
Główny tryb rozpadu	α	α	α
Energia alfa (dominująca)	5,499 MeV (70,9%)	5,157 MeV (73,3%)	5,168 MeV (72,9%)
Aktywność właściwa	634 GBq/g	2,31 GBq/g	8,40 GBq/g
Moc cieplna alfa	567 W/kg	1,93 W/kg	7,13 W/kg
Moc ciepla spontan. rozszcz.	0,0014 W/kg	~0	~0,063 W/kg
Szybkość spon. rozszcz.	2 700 /s/kg	0,022 /s/kg	1 000 /s/kg
Przekrój na rozszcz. termiczny	~17 barn	748 barn	0,03 barn
Masa krytyczna (sfera go./brak ref.)	~12 kg	~16 kg	nie osiągalna

Kluczowa różnica: Pu-238 ma $T_{1/2} = 87{,}74$ lat, czyli jest ~275× krótkotrwalszy od Pu-239. Krótszy okres półtrwania oznacza proporcjonalnie wyższą aktywność (prawo Boltzmanna: $A = \lambda N = N \ln 2 / T_{1/2}$), a wyższa aktywność alfa — proporcjonalnie wyższe wydzielanie ciepła. Dla Pu-238 moc cieplna wynosi 567 W/kg, podczas gdy dla Pu-239 zaledwie 1,93 W/kg — ponad 290× mniejsza.^1,2

Samonagrzewanie na poziomie 567 W/kg jest możliwe do zmierzenia nawet dla małych próbek. Jeden kilogram Pu-238 wytwarza ciepło porównywalne z działającą żarówką 60 W — i robi to przez dziesiątki lat bez żadnego paliwa chemicznego, elektrowni ani baterii. Ta właściwość zdecydowała o dominującej roli Pu-238 w radioizotopowych generatorach termoelektrycznych (RTG).

Warto odnotować, że Pu-238 jest fisylny — ma przekrój na rozszczepienie termicznym neutronem ~17 barn, co czyni go materiałem o pewnym potencjale rozszczepieniowym. Jednak masa krytyczna dla Pu-238 (szacowana na ~12 kg dla sfery gołej) jest wyższa niż dla Pu-239 (~16 kg dla Pu-239 gołego), a przede wszystkim intensywne samonagrzewanie i wysoka aktywność alfa sprawiają, że praktyczna użyteczność Pu-238 jako materiału broni jest bliska zeru. Technicznie możliwość istnieje; praktycznie oznaczałoby to budowę głowicy, która grzeje się jak piec, wymaga aktywnego chłodzenia i wymienia rdzeń co kilkanaście lat — co jest sprzeczne z wymaganiami broni.^1,8

Jak powstaje Pu-238 — drogi produkcji

Pu-238 może powstawać kilkoma ścieżkami neutronowymi w reaktorze:

Ścieżka 1 — wychwyt przez Np-237:

$$^{237}_{93}\text{Np} + n \rightarrow ^{238}_{93}\text{Np} \xrightarrow{\beta^-, 2{,}12\text{ d}} ^{238}_{94}\text{Pu}$$

Np-237 (T₁/₂ = 2,14 Mln lat) jest głównym produktem (n,2n) na U-238 i U-235 oraz pochodzi z łańcucha Am-241 → Np-237. Po napromienianiu w reaktorze badawczym Np-237 ulega wychwytowi neutronowemu do Np-238, który szybko ulega rozpadowi beta do Pu-238. Jest to główna metoda celowej produkcji Pu-238 — stosowana w Oak Ridge National Laboratory (ORNL) i planowana w ORNL/INL w ramach programu wznowienia produkcji dla NASA.^8,9

Ścieżka 2 — wychwyt przez U-235:

$$^{235}_{92}\text{U}(n,\gamma) \rightarrow ^{236}_{92}\text{U}(n,\gamma) \rightarrow ^{237}_{92}\text{U} \xrightarrow{\beta^-, 6{,}75\text{ d}} ^{237}_{93}\text{Np}$$

Dalej jak w ścieżce 1. W reaktorach LWR o wzbogaceniu do 5% U-235 ten kanał odpowiada za część produkcji Np-237 i pośrednio za Pu-238 w wypalonym paliwie.

Ścieżka 3 — wielokrotne wychwyty na U-238 (przypadkowa):
W reaktorach LEU/MOX przy wysokim burnupie część Pu-238 pochodzi z łańcucha wielokrotnych wychwytu na plutonie:

$$\text{Pu-237} \xrightarrow{\beta^+, 45{,}2\text{ d}} \text{Np-237} \xrightarrow{n,\gamma} \text{Pu-238}$$

W wypalonym paliwie reaktorów LWR przy burnupie 50 GWd/tU Pu-238 stanowi typowo 1,5–2,5% całkowitego inwentarza plutonu. To mała frakcja, ale przy tysiącach ton wypalonego paliwa rocznie oznacza globalne ilości rzędu setek kilogramów Pu-238 produkowanego przez energetykę jądrową jako „produkt uboczny” wypalania paliwa. Ten Pu-238 trafia do strumienia plutonu reaktorowego i zwiększa jego samonagrzewanie.^1,4

RTG — radioizotopowe generatory termoelektryczne

RTG (ang. Radioisotope Thermoelectric Generator) to urządzenie, które bezpośrednio zamienia ciepło radioizotopowe na elektryczność przez efekt termoelektryczny (ogniwa Seebecka). Nie ma ruchomych części, nie wymaga obsługi, działa przez dziesiątki lat.

Zasada działania:

1. Ciepło z Pu-238 (alfa → ciepło w materiale) wytwarza gradienty temperatury na ogniwach termoelektrycznych
2. Ogniwa (historycznie SiGe, TAGS, PbTe) konwertują $\Delta T$ na napięcie elektryczne (efekt Seebecka)
3. Sprawność konwersji cieplno-elektrycznej: ~6–8% (SiGe) do ~9% (MMRTG z nowoczesnym materiałem)
4. Ciepło odpadowe jest odprowadzane radiacyjnie przez radiatory

Postać chemiczna Pu-238 w RTG:

Pu-238 stosowany w RTG nie jest metalem. Jest formowany jako:

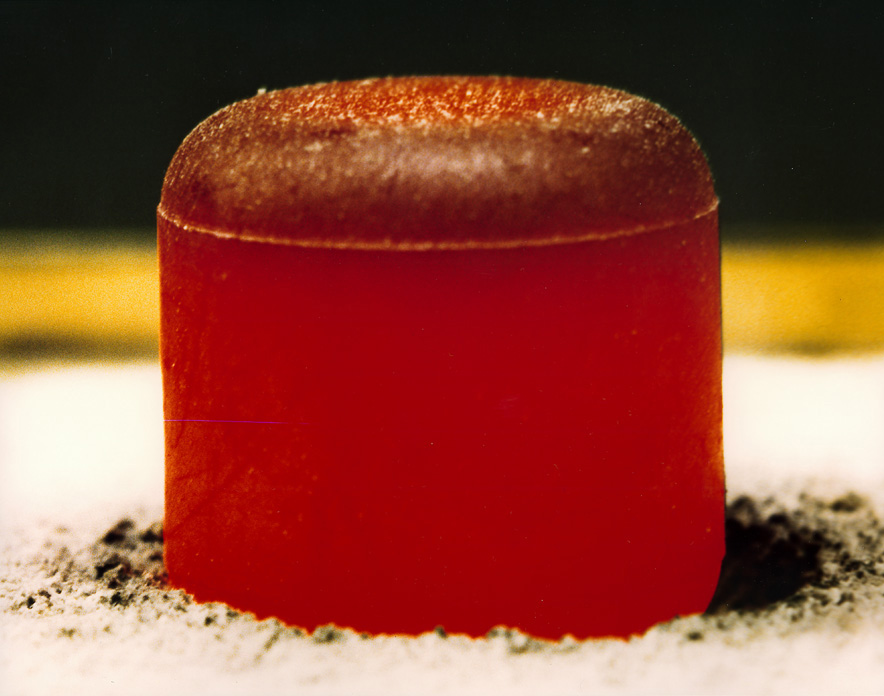

• PuO₂ (tlenek plutonu-238) — ceramika, nierozpuszczalna w wodzie, temperatura topnienia 2400°C, bardzo mała lotność termiczna
• Tabliczki PuO₂ są umieszczone wewnątrz kapsułki ze stopu ir-Re lub irydu (Ir)
• Kapsułka jest otoczona materiałem ochronnym z węglika grafitowego i wielowarstwowego włókna węglowego (FWPF, RCC)

Wybór PuO₂ jest celowy: w przypadku katastrofy launch-failure lub rozpadu pojazdu kosmicznego, tlenek nie rozproszy się jak pył, lecz pozostaje w postaci cząstek ceramicznych o małej aktywności powierzchniowej. To ważny element bezpieczeństwa biologicznego.⁹

Historia programu RTG USA:

Misja	RTG/RHU	Moc	Pu-238 (kg)	Rok startu
Transit 4A (nawigacja)	SNAP-3B	2,7 W	0,05	1961
Nimbus B-1 (meteor.)	SNAP-19	56 W	—	1968 (awaria)
Apollo 12-17 (ALSEP)	SNAP-27	73 W (każdy)	3,8 (każdy)	1969–1972
Pioneer 10/11	SNAP-19	40 W	1,1 (każdy RTG)	1972/73
Viking 1/2	SNAP-19	42 W	—	1975
Voyager 1/2	MHW-RTG	160 W	4,5 (każdy)	1977
Galileo	GPHS-RTG	285 W	7,8	1989
Ulysses	GPHS-RTG	285 W	7,8	1990
Cassini	3×GPHS-RTG	870 W (pocz.)	32,7	1997
New Horizons	GPHS-RTG	245 W	10,9	2006
Curiosity (MSL)	MMRTG	125 W el.	4,8	2011
Perseverance (Mars)	MMRTG	110 W el.	4,8	2020

Łącznie USA wystrzelił w przestrzeń kosmiczną ok. 500 kg Pu-238 w formie RTG i RHU (ang. Radioisotope Heater Units — mniejsze pasywne ogrzewacze) na przestrzeni 60 lat programu kosmicznego.^8,9

Cassini i kontrowersja 1997 roku:

Sonda Cassini do Saturna (start: 15 października 1997) była największym zestawem RTG wysłanym przez USA — 3 generatory GPHS-RTG z łącznie 32,7 kg PuO₂ (z zawartością ~18 kg Pu-238). Trajektoria lotu wymagała dwóch przelotów obok Ziemi (ang. Earth gravity assist), co wywołało kontrowersje:

• Organizacje antyjądrowe obliczyły scenariusze awaryjne z rozproszeniem PuO₂ nad Ziemią
• NASA i DOE opublikowały analizę środowiskową (FEIS, 1995): ryzyko rozproszenia radioaktywnego w najgorszym scenariuszu to 10⁻⁶ (jeden na milion) dodatkowych przypadków raka na milion eksponowanych osób
• Protesty objęły USA, Niemcy, Holandię i Polskę — petycje zebrały setki tysięcy podpisów
• Administrator NASA Daniel Goldin bronił decyzji: panele słoneczne nie są efektywne w odległości Saturna (intensywność światła słonecznego: 1% wartości w pobliżu Ziemi), a Cassini bez RTG była niemożliwa technologicznie

Cassini bezpiecznie wykonała swoje przeloty (6 i 16 sierpnia 1998 roku) i w 1999 roku dotarła do Saturna. Misja trwała do 2017 roku — 20 lat od startu. RTG działały przez cały czas, choć moc elektryczna zmniejszyła się ze względu na degradację ogniw termoelektrycznych (nie samego Pu-238). Pu-238 z T₁/₂=87,7 lat po 20 latach zachowuje 85% aktywności, więc degradacja RTG wynikała głównie z pogorszenia materiałów termoelektrycznych, nie z ubytku aktywności izotopu.⁹

Kryzys produkcji Pu-238 i program wznowienia

Po zakończeniu zimnej wojny USA nie produkowały Pu-238 przez ok. 30 lat. Rosja dostarczała USA materiał na potrzeby NASA — łącznie kilkadziesiąt kilogramów po cenie ~1,5–2 mln USD/kg. W 2009 roku Rosja zaprzestała dostaw z powodów politycznych.

Stan zapasów Pu-238 na początku lat 2020:

• USA miały ok. 30–35 kg Pu-238 nadającego się do użytku w RTG
• Ze względu na naturalny rozpad (T₁/₂=87,7 lat) ok. 0,8% rocznie aktywności spada — a ogniwa termoelektrycznych degradują szybciej
• Zasoby nie wystarczyłyby na planowane misje flagowe (Uranus Orbiter, Enceladus Lander, przyszłe misje marsjańskie)

W odpowiedzi Kongres USA zatwierdził finansowanie programu MFFD (Multi-Mission Fuel Facility Development) i ORNL uruchomił produkcję:

• W cyklu: Np-237 (cel tarczowy) → napromienianie w reaktorze HFIR → Np-238 → Pu-238
• Od 2015 roku ORNL produkuje ok. 400–500 g Pu-238 rocznie
• Cel: 1,5 kg/rok do 2025 roku, docelowo 1,5–1,7 kg/rok

Każdy kilogram Pu-238 to koszt ~10 mln USD przy pełnym koszcie (koszt Np-237, napromieniania, separacji radiochemicznej, formowania PuO₂, kontroli jakości). Jest to jeden z najdroższych materiałów na Ziemi pod względem kosztu produkcji.⁸

Dlaczego Pu-238 jest złym materiałem broni — szczegółowa analiza

Fakt, że Pu-238 ma pewien przekrój na rozszczepienie termiczne, nie oznacza, że jest użyteczny jako materiał broni. Analiza wskazuje kilka fundamentalnych problemów:

Problem 1 — samonagrzewanie i obciążenie termiczne:

Rdzeń z Pu-238 o masie 12 kg (zbliżonej do masy krytycznej) wytwarzałby:

$$P = 567 \text{W/kg} \times 12 \text{kg} = 6{,}8 \text{kW}$$

To tyle ciepła, ile wytwarza elektryczny grzejnik kaflowy. Mechanizm implozyjny (soczewki materiałów wybuchowych, obiektywy, zapalniki elektroniczne) jest wrażliwy na temperaturę — nie może działać w temperaturze kilkudziesięciu stopni Celsjusza. Głowica wymagałaby aktywnego układu chłodzącego (czerpanie mocy z baterii lub sieci), który:

• jest ciężki i skomplikowany
• wymaga regularnej konserwacji
• jest podatny na uszkodzenia

W istniejących głowicach z Pu-239 (moc cieplna: ~24 W dla 12 kg) problem termiczny jest marginalny i rozwiązuje się przez bierne odprowadzenie ciepła. Z Pu-238 byłoby to niemożliwe bez aktywnego układu chłodzenia.^1,2

Problem 2 — masa krytyczna i konfiguracja:

Masa krytyczna Pu-238 (sfera gołej, gęstość fazy alfa ~19,8 g/cm³) wynosi szacunkowo ~12 kg — liczona przez analogię z Pu-239 (m.k. ~16 kg, gęstość 19,8 g/cm³) przy uwzględnieniu przekroju na rozszczepienie i liczby neutronów na rozszczepienie. Nie jest to bynajmniej “niemożliwe” fizycznie, ale:

1. Jest to masa krytyczna dla fazy alfa (o najwyższej gęstości) — w fazie delta (stabilnej w temp. pokojowej, gęstość 15,9 g/cm³) masa krytyczna jest znacznie wyższa
2. Przekrój na rozszczepienie Pu-238 neutronami termicznymi (~17 barn) jest ok. 44× niższy niż Pu-239 (~748 barn)
3. Pu-238 ma wysoki współczynnik rozszczepień przez neutrony prędkie, ale niskie $\bar{\nu}$ efektywne dla tych energii

Teoretycznie przy bardzo efektywnym reflektorze masa krytyczna Pu-238 mogłaby spaść do kilku kg — ale i tak byłoby to urządzenie skrajnie trudne w obsłudze termicznej.¹

Problem 3 — aktywność alfa i zagrożenie produkcyjne:

Aktywność właściwa Pu-238 to 634 GBq/g, czyli ok. 274× wyższa niż Pu-239 (2,31 GBq/g). Każdy kilogram Pu-238 wytwarza ok. 634 TBq aktywności alfa. Przy obróbce mechanicznej (toczenie, szlifowanie, frezowanie) dochodzi do wytwarzania pyłu — i przy takiej aktywności specyficznej jest to materiał o ogromnym ryzyku inkorporacji inhalacyjnej. Limity zawodowe dla plutonu wynoszą w USA ok. 40 nCi (1480 Bq) Pu-239 dla całego ciała — Pu-238 jest w tym samym reżimie regulacyjnym, ale ze względu na wyższą aktywność specyficzną skażenie 1 mikrogranem Pu-238 odpowiada skażeniu ~274 mikrogramami Pu-239. Żaden program zbrojeniowy nie chciałby pracować z materiałem 274× trudniejszym pod względem ochrony radiologicznej niż standardowy Pu-239.^1,7

Problem 4 — starzenie materiału:

Z T₁/₂ = 87,74 lat, po 50 latach Pu-238 zachowuje 67% aktywności, ale też produkuje He-4 (bąble w sieci krystalicznej), Am-234 (z rozpadu alfa) i inne produkty. Materiał starzeje się szybciej niż Pu-239 (T₁/₂ = 24 110 lat, gdzie po 50 latach zachowuje >99,85% aktywności). W rdzeniu broni z Pu-239 starzenie jest powolne i dobrzeprzewidywalne; w Pu-238 rdzeń musiałby być wymieniany co kilkanaście lat, co dramatycznie zwiększa koszty i złożoność utrzymania arsenału.^1,2

Samonagrzewanie — fizyczna podstawa i obliczenia

Moc cieplna izotopu pochodzi z kinetycznej energii emitowanych cząstek alfa, która jest pochłaniana w materiale jako ciepło. Dla Pu-238:

Energia alfa: $E_\alpha = 5{,}499$ MeV = 8,81 × 10⁻¹³ J
Aktywność właściwa: $A = 634 \times 10^9$ Bq/g = 634 × 10⁹ rozpady/s/g

Moc cieplna:

$$P = A \times E_\alpha = 634 \times 10^9 \frac{\text{Bq}}{\text{g}} \times 8{,}81 \times 10^{-13} \text{J} = 0{,}558 \frac{\text{W}}{\text{g}} = 558 \frac{\text{W}}{\text{kg}}$$

(Wartość literaturowa: 567 W/kg — różnica wynika z wielości linii alfa i wkładu neutronów ze spontanicznego rozszczepienia.)

Dla porównania, ten sam wzór dla Pu-239:

$$P_{Pu-239} = 2{,}31 \times 10^9 \times 8{,}23 \times 10^{-13} = 0{,}00190 \frac{\text{W}}{\text{g}} = 1{,}90 \frac{\text{W}}{\text{kg}}$$

(Literatura: 1,93 W/kg.)

Stosunek mocy: $P_{238}/P_{239} = 567/1{,}93 \approx 294$.

Oznacza to, że identyczna masa Pu-238 wytwarza prawie 300× więcej ciepła niż ta sama masa Pu-239. Z punktu widzenia RTG: 1 kg Pu-238 dostarczy 567 W ciepła przez dziesiątki lat. Z punktu widzenia rdzenia broni: 10 kg wytwarza 5,67 kW ciepła, które musi być w jakiś sposób odprowadzone bez destabilizacji mechanizmu.

Bilans ciepła dla przykładowego RTG GPHS-RTG:

• Masa PuO₂: 7,8 kg z ~4 kg Pu-238 (reszta to tlen i produkt przejścia fazowego)
• Moc cieplna startowa: ~4 kg × 567 W/kg ≈ 2 270 W termicznych
• Moc elektryczna startowa: ~285 W elektrycznych
• Sprawność: 285/2270 ≈ 12,6% (wyższa niż teoret. Carnota w tamtych temp.?? — no, sprawność Carnota dla $T_H \approx 1273$ K i $T_C \approx 573$ K wynosi ok. 55%, ale ogniwa SiGe działają daleką od Carnota, sprawność ~6–9%)

Degradacja mocy GPHS-RTG: z danych Cassini RTG po ~20 latach:

• Pu-238 po 20 latach: 85,4% aktywności ($\times 0{,}854$)
• Ogniwa SiGe po 20 latach: ~75% sprawności względem początkowej
• Moc el. po 20 latach: ~$285 \times 0{,}854 \times 0{,}75 \approx 183$ W el.

Rzeczywiste pomiary z Cassini (2017, rok zakończenia misji, 20 lat) potwierdziły podobne wartości.⁹

Pu-238 w kontekście globalnych zapasów i cyklu paliwowego

Globalny inwentarz plutonu różnych klas:

• Pluton militarny (Pu-239 ≥ 93%): USA ~50 t, Rosja ~88 t, inne kraje łącznie ~10 t
• Pluton cywilny (Pu-239 ~65–70%, reszta izotopy wyższe): globalnie ~355 ton (2024)
• Pu-238 dedykowany do RTG: USA ~35 kg (użyteczny), Rosja ~10–15 kg

Pu-238 w ogólnym bilansie plutonu cywilnego to frakcja kilku kg globalnie. Stanowi 1,5–2,5% wagowo plutonu wypalonych paliw LWR — ale jest równomiernie rozproszony w paliwach reaktorów na całym świecie i jego oddzielna produkcja jest procesem wysoce specjalistycznym.

Aspekty proliferacyjne Pu-238:

Kontrola eksportu i safeguards MAEA traktują Pu-238 tak samo jak inne izotopy plutonu:

• Znacząca ilość (Significant Quantity, SQ) MAEA dla plutonu (wszystkich izotopów z wyjątkiem Pu-238 z mniej niż 80% stężeniem): 8 kg Pu-239 equiv.
• Dla Pu-238: ze względu na wyjaśnione wyżej problemy techniczne MAEA nie traktuje go jako materiału “atrakcyjnego” dla proliferacji broni, ale kontroluje jako pluton
• Eksport Pu-238 objęty jest reżimem NSG (Nuclear Suppliers Group) — Trigger List Part. 1, materiały jądrowe

Praktyczny wniosek dla kontroli proliferacji: państwo, które nielegalnie przechwyciłoby RTG z Pu-238 (np. zagubiony satelita wojskowy), zyskałoby materiał praktycznie bezużyteczny do budowy broni ze względu na samonagrzewanie i aktywność, ale stanowiący realne zagrożenie radiologiczne w przypadku rozproszenia. Scenariusz “brudnej bomby” z Pu-238 jest technicznie możliwy (skażenie przestrzenne radioaktywnym pyłem), choć znacznie mniej efektywny niż Cs-137 lub Co-60 ze względu na bardzo małą zasięg alfa i niskie prawdopodobieństwo skażenia powietrzem.^7,8

Nowe zastosowania i MMRTG

Najnowszym (2011) typem RTG stosowanym przez NASA jest MMRTG (Multi-Mission Radioisotope Thermoelectric Generator), opracowany przez Teledyne Energy Systems i zintegrowany przez INL (Idaho National Laboratory):

• Masa: 43 kg
• Moc cieplna startowa: 2000 W
• Masa Pu-238 (jako PuO₂): 4,8 kg
• Moc elektryczna startowa: 125 W elektrycznych
• Sprawność: ~6,3%
• Przeznaczenie: zarówno kosmos (Mars), jak i środowiska morskie czy polarne

MMRTG zastosowane w pojazdach Curiosity (2012) i Perseverance (2021) działają poprawnie. Misja Mars 2020 (Perseverance) uwzględniła RTG jako główne źródło energii — panele słoneczne są mniej efektywne w pylnych warunkach marsjańskich (burze piaskowe jak ta z 2018 roku, która zakończyła misję Opportunity).

Następna generacja może używać eMMRTG (ang. enhanced MMRTG) z materiałami termoelektrycznymi niklowo-tytanowymi (Ni/Ti skutterudytów) o sprawności ~8–9%, planowanego na misje po 2030 roku. Rosja opracowuje własne RTG generacji nowej (RITEG) dla misji księżycowych i marsjańskich — z planowanym użyciem Pu-238 produkowanego w reaktorze BOR-60.⁹

Pu-238 w radioekologii i incydenty historyczne

Poza kontrolowanymi zastosowaniami, Pu-238 pojawił się w środowisku naturalnym wskutek kilku incydentów:

Nimbus B-1 (21 maja 1968): Satelita meteorologiczny z RTG SNAP-19 (16,8 kg Pu-238) rozbił się nad Oceanem Spokojnym po awarii rakiety nośnej. Pojazd odtworzony z dna oceanicznego po 5 miesiącach — RTG zachowały integralność strukturalną, nie doszło do skażenia środowiska.

Apollo 13 (14 kwiecień 1970): LM Aquarius (z RHU SNAP-27 zawierającym 3,8 kg Pu-238) zatonął nad Oceanem Spokojnym po reentry. Moduł sferyczny z PuO₂ pozostał nieuszkodzony na dnie Rowu Tonga (~6 km głębokości). Badania środowiskowe nie wykazały skażenia wód oceanicznych.⁹

Fallout testów jądrowych: Próby jądrowe w atmosferze w latach 1945–1963 rozprosiły pewne ilości Pu-238 z pochodni rakietowych paliwowych zawierających Pu-238 (reaktory z pomocą RTG na statki kosmiczne). UNSCEAR szacuje globalny depozyt Pu-238 z testów atmosferycznych na poziomie ~0,03 kBq/m² — marginalny wobec Cs-137 (~60 kBq/m²) z tych samych testów.

Nieśmiertelny problem zaginionych RTG radzieckich (SNAP/BUK): ZSRR opracował RTG do latarni nawigacyjnych na bezludnych wybrzeżach Arktyki, Syberii i Kamczatki. Używano w nich nie Pu-238, lecz Sr-90 (bezpieczniejszy od Pu-238 w zakresie ochrony przed proliferacją, lecz silny emiter beta/gamma). Po rozpadzie ZSRR część tych RTG-Sr-90 “zgubiono” — kilka odkryto w Gruzji w 2001 roku przez przypadek (pasterze używali ich jako ogrzewacza, co spowodowało ciężkie napromienianie). Incydent pokazał, że kwestia bezpieczeństwa RTG nie dotyczy tylko Pu-238.⁷

Dydaktyczne znaczenie Pu-238 — porównanie izotopów plutonu

Z dydaktycznego punktu widzenia, Pu-238 jest idealnym przykładem do nauczania o:

1. Związku T₁/₂ z aktywnością i mocą cieplną:
Proste ćwiczenie pokazuje, że zmiana T₁/₂ o czynnik 275 (Pu-238 vs Pu-239) przekłada się bezpośrednio na 275× wyższą aktywność i 275× wyższe samonagrzewanie (przy zbliżonej energii alfa). To bezpośrednia ilustracja prawa Boltzmanna-Curie: $A = N\lambda$.

2. Wpływie wektora izotopowego na użyteczność technologiczną:
Tabela porównawcza Pu-238/Pu-239/Pu-240 ukazuje, że izotopy tego samego pierwiastka mogą mieć radykalnie różne role technologiczne — nie zdefiniowane przez symbol chemiczny, lecz przez jądrową architekturę izotopu.

3. Konwersji energii radioizotopowej:
Efekt Seebecka, sprawność konwersji, degradacja RTG w czasie — to tematy łączące fizykę jądrową z inżynierią elektryczną i termodynamiką.

4. Radiologicznym ryzyku alfa:
Alfa-emiter o wysokiej aktywności specyficznej (634 GBq/g) pokazuje, że zagrożenie radiologiczne jest kwestią geometrii ekspozycji (brak przenikliwości zewnętrznej, ale silne oddziaływanie wewnętrzne) i formy chemicznej materiału (keramika PuO₂ jest bezpieczniejsza od pyłu metalicznego Pu-238).^1,7

Na polskich uczelniach technicznych (AGH, PW, Politechnika Wrocławska) temat RTG pojawia się w ramach kursów reaktorów badawczych i zastosowań izotopów — choć zwykle skrótowo. Szczegółowe analizy pełnego cyklu życia RTG dostępne są w anglojęzycznych raportach NASA i DOE, dostępnych przez biblioteki uczelni lub bezpośrednio przez NASA Technical Reports Server (NTRS).^8,9

Chemia plutonu-238 i separacja radiochemiczna

Produkcja Pu-238 do zastosowań RTG wymaga precyzyjnej chemii separacyjnej, bo napromieniany neptun-237 staje się mieszaniną Np-237 (niezmieniony), Np-238 (krótko żyjący) i Pu-238 (produkt pożądany), z towarzyszącymi produktami jądrowymi.

Proces separacji w ORNL:

1. Napromienianie: Tarczę Np-237 (w postaci NpO₂ lub Np₃O₈ w kapsułkach Al) napromienia się w reaktorze HFIR (High Flux Isotope Reactor, Oak Ridge) przez 25–100 dni przy strumieniu neutronów $\Phi \approx 2 \times 10^{15}$ n/cm²/s
2. Chłodzenie: Tarcza chłodzi się przez kilkanaście tygodni w basenie wodnym reaktora — krótkotrwałe produkty aktywacyjne i Np-238 (T₁/₂ = 2,12 d) rozpadają się do Pu-238
3. Roztwarzanie: Tarcza jest rozpuszczana w HNO₃ i HF lub H₂SO₄ w specjalnych celach gorących (ang. hot cells) za grubymi ścianami ołowianymi i betonowymi
4. Ekstrakcja: Pluton oddzielany jest od neptunu i produktów rozszczepienia metodą ekstrakcji ciekło-ciekłej (podobna do PUREX, ale bez uranu). Stosuje się TBP (tributyl fosforan) w kerozynie lub Aliquat 336
5. Oczyszczanie wtórne: Jonowymienna chromatografia kolumnowa usuwa śladowe ilości zanieczyszczeń lantanowcowych i aktynowych
6. Formowanie PuO₂: Pu(IV) jest strącany jako Pu(OH)₄, a następnie kalcynowany w piecu w temperaturze 750–850°C do PuO₂, który jest sprasowywany w tabletkach o odpowiedniej gęstości i kształcie

Cały proces odbywa się w celach gorących ze zdalnym sterowaniem (ang. remote maintenance) — bezpośredni kontakt pracownika z materiałem nie jest możliwy ze względu na aktywność. Pu-238 produkowanego dla NASA musi spełniać rygorystyczne wymagania czystości izotopowej (Pu-238 ≥ 87% masowo, zanieczyszczenia Pu-239 < 12% — ważne ze względu na profil zagrożenia proliferacyjnego i wymagania mocy cieplnej).⁸

Pu-238 a RTG europejskie i projekt ESA

Europa przez długi czas nie miała własnych RTG — polegała na generatorach NASA lub szukała alternatyw. ESA (Europejska Agencja Kosmiczna) przez lata planowała użycie Am-241 jako alternatywy dla Pu-238:

• Am-241 (T₁/₂ = 432 lat) ma moc cieplną ok. 114 W/kg — 5× niższą niż Pu-238
• Jest dostępny z odzysku z odpadów plutonowych (narastanie Am-241 z Pu-241)
• Wielka Brytania, Francja i inne kraje mają pewne zapasy Am-241 z przetwarzania odpadów i demontażu głowic
• ESA i NNL (National Nuclear Laboratory, UK) realizują projekt europejskiego RTG z Am-241 (docelowo misja Enceladusa lub Tytana po 2035 roku)

Główną wadą Am-241 wobec Pu-238 jest niższa moc właściwa (114 vs 567 W/kg) — RTG musiałby być 5× cięższy dla tej samej mocy elektrycznej. Jest to akceptowalne dla dużych lądowników, trudne dla małych sond. Wybór materiału RTG jest więc kompromisem między dostępnością a osiągami masowymi.⁹

Porównanie materiałów RTG:

Materiał	T₁/₂ (lat)	Moc cieplna (W/kg)	Decay mode	Główna zaleta
Pu-238	87,7	567	α	najwyższa moc/kg
Am-241	432,2	114	α	dostępność z odpadów
Sr-90	28,9	460	β⁻	tanie, radzieckie RTG
Po-210	0,378	140 000	α	krótka misja (T₁/₂ 138 d)
Cm-244	18,1	2 832	α	wysoka moc, ale krótkotrwały

Pu-238 dominuje w misji długoterminowej (10–20 lat) właśnie ze względu na optymalny balans między mocą właściwą a czasem życia. Sr-90 (stosowany przez ZSRR w latarniach nawigacyjnych) ma podobną moc, ale jest emiterem beta-gamma — wymaga cięższej osłony i jest bardziej niebezpieczny w przypadku awarii.⁹

Polska perspektywa — Pu-238 w kontekście programu jądrowego RP

Polska nie produkuje Pu-238 i nie posiada reaktorów o wystarczającym strumieniu neutronów do jego produkcji (reaktor MARIA w Świerku ma strumień ~10¹⁴ n/cm²/s, o rząd wielkości niższy niż HFIR). Jednak temat Pu-238 pojawia się w polskim kontekście kilkakrotnie:

1. Inwentarz odpadów z MARII: Reaktor MARIA (20 MW, eksploatowany od 1974 roku) produkuje w swoim wypalonym paliwie śladowe ilości Pu-238 jako produkt uboczny. Inwentarz radioizotopów z MARII jest rejestrowany przez NCBJ i podlega raportowaniu do MAEA.

2. Plany AP1000 w Polsce: Planowane reaktory AP1000 (Westinghouse, Pątnów lub Choczewo, ~1,1 GWe każdy) będą produkować w paliwie ok. 1–2% Pu-238 w całkowitym plutonie po wypaleniu 55 GWd/tU. Łączny inwentarz plutonu reaktorowego dla 6 planowanych bloków o mocy łącznej ~6,6 GWe może osiągnąć kilkadziesiąt ton po 30 latach pracy — z czego kilkaset kg to Pu-238, jeśli nie przewiduje się reprocesingu.

3. Dydaktyka w Polsce: Tematy RTG i Pu-238 są poruszane na kursach fizyki jądrowej AGH (Kraków), Politechniki Warszawskiej (Wydział Fizyki) oraz NCBJ w Świerku w ramach szkoleń dla inspektorów radiologicznych. NCBJ posiada również dokumenty MAEA dotyczące bezpiecznego zarządzania zaginionych czy przestarzałych RTG — w tym procedury dla straży granicznych dotyczące identyfikacji porzuconych urządzeń radioizotopowych.

4. Granica i ochrona radiologiczna: Polska Straż Graniczna i Urząd Dozoru Jądrowego posiadają bramki do wykrywania promieniowania na głównych przejściach granicznych. Pu-238 jest specyficznym wyzwaniem dla detektorów bramkowych: jako silny emiter alfa o niskim wkładzie gamma jest trudny do wykrycia konwencjonalnymi detektorami bramkowymi (NaI, HPGe bez precyzyjnej kalibracji). Zamiast tego wykrywany jest przez pochodne gamma Am-234 i U-234 z łańcucha rozpadu Pu-238 — podejście stosowane w systemach RIID (Radioisotope Identification Device).^7,8

Polska polityka dotycząca odpadów radioaktywnych zawierających pluton (w tym Pu-238) jest koordynowana przez Państwową Agencję Atomistyki (PAA) i realizowana w Krajowym Planie Postępowania z Odpadami Promieniotwórczymi. Planowane Głębokie Geologiczne Składowisko (PLGGS), dla którego projekt techniczny jest opracowywany przez NCBJ, musiałoby przyjąć m.in. wypalone paliwo z przyszłych reaktorów AP1000 — zawierające aktynowce wyższe, w tym Pu-238.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Masa krytyczna — porównuje wpływ materiału, gęstości, reflektora i geometrii na masę krytyczną.
• Inwentarz odpadów — rozkłada wypalone paliwo na grupy nuklidów, ciepło i aktywność po chłodzeniu.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.
• Wektor plutonu — pokazuje skład izotopowy plutonu, Pu-241 i narastanie Am-241.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu Pu-238 z Pu-239 i Pu-240. Należy:

1. wypisać, co czyni Pu-239 pożądanym dla broni,
2. wskazać, jaki problem konstrukcyjny wnosi Pu-240,
3. wyjaśnić, jaki problem materiałowy wnosi Pu-238,
4. powiązać te trzy role z artykułem o burnupie,
5. sformułować wniosek, dlaczego sam symbol Pu nie wystarcza do oceny znaczenia materiału.

Drugie ćwiczenie powinno dotyczyć praktycznych skutków samonagrzewania. Należy:

1. wyjaśnić, dlaczego silne wydzielanie ciepła bywa zaletą w źródłach radioizotopowych,
2. wskazać, dlaczego ta sama cecha jest wadą w materiale rdzeniowym,
3. opisać, jakie problemy powoduje to dla magazynowania, obróbki i osłon,
4. porównać małe źródło Pu-238 w urządzeniu z większą masą materiału w mieszaninie plutonowej,
5. odnieść wynik do tekstów o czujkach dymu i odpadach promieniotwórczych w Polsce.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Najlepiej czytać ten tekst razem z plutonem-239, plutonem-240, amerykiem-241, głębokością wypalania paliwa i jonizacyjnymi czujkami dymu, bo dopiero wtedy widać pełną różnicę między „plutonem do rdzenia”, „plutonem psującym rdzeń”, „plutonem, który przede wszystkim grzeje” i produktem rozpadu pogarszającym długookresową stabilność mieszaniny.
