Streszczenie

Wirówki nie są wynalazkiem późnej zimnej wojny. Już przed Projektem Manhattan badano separację izotopów przez wirowanie, a Jesse Beams pokazywał, że ultrawirówki mogą rozdzielać izotopy lekkich pierwiastków.1

Mimo to wojenny program amerykański nie oparł produkcji uranu-235 na wirówkach. Powód nie był teoretyczny, lecz inżynierski i czasowy: w 1942-1945 roku inne metody dawały większą pewność szybkiego wyniku.

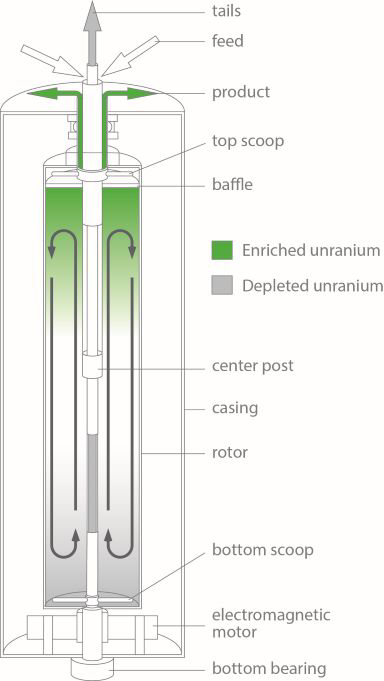

Historyczne i koncepcyjne warianty wirówek pokazują, że problem nie sprowadzał się do samego „obracającego się cylindra”. Różne układy próbowały rozwiązać jednocześnie stabilność rotora, przepływ osiowy, odbiór frakcji i utrzymanie pracy ciągłej.
Historyczne i koncepcyjne warianty wirówek pokazują, że problem nie sprowadzał się do samego „obracającego się cylindra”. Różne układy próbowały rozwiązać jednocześnie stabilność rotora, przepływ osiowy, odbiór frakcji i utrzymanie pracy ciągłej.

Rozszerzenie tematu

Projekt Manhattan był ekstremalnym testem dojrzałości technologii. Amerykanie równolegle rozwijali kilka dróg: kalutrony w Y-12, dyfuzję gazową w K-25, termodyfuzję w S-50 i produkcję plutonu w Hanford. Wirówki były znane, ale przegrywały z pytaniem: co da wynik przed końcem wojny?1,2

Wirówka wymagała rzeczy, których nie dało się łatwo kupić przez samo powiększenie budżetu: stabilnych rotorów, bardzo precyzyjnego wykonania, niezawodnego łożyskowania, pracy w próżni i opanowania drgań. Kalutrony były nieefektywne, ale ich fizyka była bliższa wielkiej aparaturze elektromagnetycznej. Dyfuzja była energochłonna, ale dało się ją przeskalować przez gigantyczny zakład.2

To ważna lekcja dla historii techniki: najlepsza technologia długofalowo nie zawsze wygrywa w czasie wojny. W latach czterdziestych liczyła się pewność, że zakład zacznie produkować materiał w krótkim czasie. W takim środowisku mniej eleganckie, ale bardziej skalowalne rozwiązanie mogło wygrać z rozwiązaniem przyszłościowym.

Po wojnie sytuacja się zmieniła. Gdy celem stała się wieloletnia produkcja paliwa i obniżenie kosztów, przewaga wirówek zaczęła być decydująca. Historia od Beamsa do Zippego pokazuje więc nie linię "od błędu do sukcesu", lecz zmianę kryteriów: od desperackiego projektu wojennego do przemysłu cywilnego i strategicznego.1

Jesse Beams — pionier wirówek izotopowych

Jesse Wakefield Beams (1898–1977) był fizykiem z University of Virginia — i jednym z ojców aplikacji wirówkowej separacji izotopów:

Pierwsze doświadczenia. W latach 30. Beams budował ultrawirówki do badań naukowych (separacja białek, wirusów). W 1934 roku zademonstruował separację izotopów chloru przez wirowanie — jedno z pierwszych takich doświadczeń.

Wirówka Beamsa — jak działała? Beams używał "evacuated ultracentrifuge" — wirówek w próżni, napędzanych wytworzoną przez niego precyzyjną techniką napędu elektromagnetycznego (bez fizycznego kontaktu z wirującym rotorem — prekursor łożysk magnetycznych). Osiągał do kilkuset tysięcy obrotów na minutę w celach badawczych.

Kontrakt z Manhattan Project. Beams otrzymał kontrakt w ramach Manhattan Project na badania wirówkowych metod separacji izotopów uranu. Projekt był klasyfikowany i prowadzony w University of Virginia.

Dlaczego się nie udało? Beams napotkał dwa fundamentalne problemy: (a) UF₆ jest chemicznie agresywny — korodował materiały wirówki; (b) rotory przy dużych prędkościach obrotowych były niestabilne. Technologia ultracentryfug do separacji białek nie skalowała się bezpośrednio na UF₆ i wielkie prędkości obrotowe. Projekt Beamsa nie doszedł do skali przemysłowej przed 1945 rokiem.

Projekt Manhattan — cztery ścieżki separacji izotopów

Ameryka w czasie wojny rozwijała cztery równoległe ścieżki izotopowe:

Y-12 — Kalutrony (EMIS). Electromagnetic Isotope Separation — kalutrony w Oak Ridge. Zbudowane w rekordowym czasie (1943–1944). Zużywały ogromne ilości srebra pożyczonego z US Treasury (srebro jako substytut miedzi do cewek elektromagnetycznych). Kluczowa zaleta: fizyka była dobrze rozumiana (cyklotrony Ernesta Lawrence'a). Kluczowa wada: ogromny koszt energetyczny i niska efektywność.

K-25 — Dyfuzja gazowa. Największy budynek na świecie w swoim czasie. Ponad 500 000 m² powierzchni. 1000+ stopni kaskady. Ogromny pobór mocy (gigawaty). Budowany równolegle z Y-12 — uruchomiony w 1945 roku. Dostarczał częściowo wzbogacony UF₆ do dalszego wzbogacenia w kalutronach.

S-50 — Termodyfuzja. Relatywnie prosta technologia — wzbogacanie przez gradiant temperatury w kolumnie. Philip Abelson (Navy, potem National Research Laboratory) opracował tę ścieżkę. Używana jako "pre-enricher" — dostarczała lekko wzbogacony UF₆ do dalszych etapów.

Wirówki (Beams i inni). Projekt badawczy — nie osiągnął skali przemysłowej. Technicznie obiecujący, lecz zbyt ryzykowny na harmonogram wojenny.

Dlaczego kalutrony i dyfuzja wygrały. Obie metody miały na początku lata 40. prostszą ścieżkę do przemysłowej skali — fizyka była zrozumiała, inżynieryjne problemy były rozwiązywalne przez wielki budżet i siłę roboczą. Wirówki wymagały rozwiązania fundamentalnych problemów materiałowych i mechanicznych, których nie dało się przyspieszyć pieniędzmi.

Karl Zippe i sowiecki program wirówkowy

Po wojnie centrum innowacji wirówkowych przesunęło się do ZSRR — dzięki przejęciu przez Sowietów niemieckich i austriackich naukowców:

Projekt SERP. Po zajęciu Niemiec przez ZSRR (1945), Sowieci wyexportowali setki niemieckich i austriackich naukowców i inżynierów do sowieckich instytutów badawczych. Max Steenbeck (Niemcy) i Gernot Zippe (Austria) trafili do Instytutu Sukhumi na Kaukazie.

Karl Zippe i wirówka Sukhumi. W Sukhumi (1946–1955) Steenbeck, Zippe i inni opracowali nowatorski projekt wirówki — z łożyskiem magnetycznym u góry, dolnym łożyskiem igłowym (pivotem) i napędem elektrycznym bez fizycznego kontaktu rotora z obudową. To była koncepcja, która stała się fundamentem nowoczesnej wirówki gazowej.

Powrót Zippego na Zachód. W 1956 roku Gernot Zippe wrócił do Niemiec Zachodnich — jako obywatel austriacki, który formalnie nie podpisał tajemnicy sowieckiej (a przynajmniej tak argumentował). W 1957–1958 roku pracował dla Euratom i przeprowadził eksperymenty w USA (University of Virginia — u Beamsa!), demonstrując swoją wirówkę.

"Zippe centrifuge" na Zachodzie. Zippe ujawnił projekt swojej wirówki i uzyskał patenty w USA (1960) i Europie. Projekt Zippego stał się punktem wyjścia dla zachodnich programów wirówkowych — w tym URENCO.

Beams vs. Zippe — porównanie podejść

Zestawienie dwóch pionierskich tradycji wirówkowych:

Cecha Jesse Beams (USA) Gernot Zippe (ZSRR/Austria)
Okres aktywności 1930–1945 (wirówki) 1946–1958 (Sukhumi), 1957+ (Zachód)
Podejście Ultracentrifuge badawcze Wirówka przemysłowa do UF₆
Łożyskowanie Mechaniczne Magnetyczne (góra) + igłowe (dół)
Przeznaczenie Badania → Manhattan Przemysłowe wzbogacanie
Efekt Brak sukcesu przemysłowego Fundament nowoczesnych wirówek
Kontekst Wolny, demokratyczny Sowieckie laboratoria
Transfer wiedzy Przez patenty i publikacje Przez powrót do Austrii/Niemiec

Paradoks historii. Beams pracował w wolnym kraju, z nieograniczonym finansowaniem, lecz nie osiągnął sukcesu przemysłowego. Zippe pracował jako jeniec de facto (przymusowo zatrzymany przez ZSRR), w opresyjnym środowisku — i stworzył projekt, który zmienił przemysłową separację izotopów.

Dlaczego lata 50.–60. były przełomem dla wirówek?

Po wojnie zaszły zmiany, które uczyniły wirówki realną alternatywą:

Nowe materiały. Dostępność stopów aluminium lotniczego (7075, 2024) i maraging steel po II wojnie światowej — opracowanych dla przemysłu lotniczego — pozwoliła na budowę lekkich, wytrzymałych rotorów. To był kluczowy krok.

Lepsze łożyskowanie. Koncepcja łożyska magnetycznego (magnes trwały u góry, igłowe na dole) eliminowała tarcie mechaniczne — główny problem rotorów przy dużych prędkościach.

Napęd bez kontaktu. Silniki elektryczne bez fizycznego kontaktu z rotorem (induction motors) pozwoliły na napędzanie rotoru bez mechanicznego przeniesienia drgań.

Techniki próżniowe. Lepsza próżnia (pompy turbomolekularne) wokół rotora redukowała straty aerodynamiczne — konieczne przy prędkościach obwodowych >400 m/s.

Fizyka wirówki gazowej wyjaśniona. Praca Martina Deutcha i innych fizyków w latach 50. wyjaśniła precyzyjnie fizykę separacji izotopów w wirówkach gazowych (podejście termodynamiczne i mechaniczne). To pozwoliło na optymalną projektować kaskady.

URENCO — instytucjonalizacja europejskiej tradycji wirówkowej

Europejskie programy wirówkowe bezpośrednio korzystały z prac Zippego:

Programy RFN i Holandii (lata 60.). Niemcy Zachodnie i Holandia niezależnie rozwijały wirówki na bazie projektu Zippego. Oba kraje szybko osiągnęły demonstracje laboratoryjne.

Traktat z Almelo (1970). RFN, Holandia i UK zawarły Traktat z Almelo — powołując URENCO jako wspólne przedsiębiorstwo wzbogacania wirówkowego. To był strategiczny ruch: połączenie zasobów trzech krajów umożliwiło skokowy postęp.

Serie TC i inne. URENCO opracowało serię wirówek (TC-10, TC-21, i dalej) — każda kolejna generacja z wyższym SWU/maszynę i lepszą niezawodnością. Seria TC-21 jest prawdopodobnie najefektywniejszą serią wirówek w historii komercyjnej (szczegóły techniczne niejawne).

Skala producji. URENCO łącznie produkuje dziś ~14 milionów SWU/rok — z trzech zakładów (Capenhurst UK, Almelo NL, Gronau DE). To ok. 30% światowego rynku wzbogacania uranu.

Perspektywa polska — co historia wirówek znaczy dla polskiej energetyki?

Historyczna ewolucja wirówek ma bezpośrednie znaczenie dla polskich planów jądrowych:

Polska kupuje usługi historycznego łańcucha. Paliwo dla polskich reaktorów AP1000 będzie wzbogacane w zakładach URENCO lub Orano — bezpośrednich potomkach tradycji Zippego. Polska jest beneficjentem dekad historycznego postępu technologicznego, bez potrzeby rozwijania własnych zdolności.

Lekcja: "timing matters" w technologii. Historia wirówek uczy, że sukces technologiczny zależy od momentu — nie tylko od jakości pomysłu. Beams miał dobry pomysł, lecz w złym czasie. Zippe miał dobry pomysł we właściwym miejscu. Polska planując energetykę jądrową w 2020. dołącza do dojrzałego, sprawdzonego rynku — nie musi powtarzać historycznego ryzyka pionierów.

Historia jako kontekst dla decyzji politycznych. Decyzja, od kogo Polska kupuje usługi SWU (nie od TENEX/Rosja!), jest decyzją polityczną — lecz rozumiana w historycznym kontekście (jak URENCO powstało, jaką rolę odgrywają Niemcy i Holandia w rynku SWU) pozwala lepiej ocenić długoterminowe konsekwencje wyboru dostawcy.

8 Otwartych pytań badawczych

  1. Dlaczego Beams nie odniósł sukcesu przemysłowego? Czy był to problem czysto inżynieryjny (materiały, mechanika), czy też organizacyjny (priorytety Manhattan Project), czy może polityczny?

  2. Jak sowiecki program wirówkowy porównuje się z zachodnim? Zippe rozwinął koncepcję w ZSRR — lecz sowiecki przemysłowy program wirówkowy (niezależnie od Zippego) był rozwijany przez rosyjskich naukowców. Jak te dwie tradycje się różniły?

  3. Czy Manhattan Project powinien był zainwestować więcej w wirówki? Gdyby Beams otrzymał więcej zasobów i czasu — czy wirówki byłyby gotowe na czas? Co mówi analiza retrospektywna?

  4. Jaką rolę odegrał wywiad w transferze technologii wirówkowej? Zarówno A.Q. Khan (kradnący plany z URENCO), jak i sowiecki wywiad z Sukhumi — to dwie różne formy "wywiadu technologicznego". Co je łączy, a co odróżnia?

  5. Czy projekt Beamsa był świadomie sabotowany przez dyfuzję gazową? Interesy instytucjonalne (armia, General Electric, DuPont — budowniczy K-25) mogły hamować konkurujące ścieżki. Czy istnieją dowody na "wewnętrzną politykę" Manhattan Project?

  6. Co Zippe "zabrał" z ZSRR, a co "zostawił"? Jak kompletny był transfer wiedzy przez Zippego — i co pozostało w radzieckich laboratoriach jako niezależna radziecka tradycja?

  7. Jak historia wirówek wpłynęła na późniejszą proliferację? Czy fakt, że technologia wirówkowa została opatentowana i opublikowana (częściowo) przez Zippego, ułatwił proliferację przez A.Q. Khana?

  8. Czy istnieje "czwarta generacja" wirówek, o której nie wiemy? Współczesne wirowki TC-21 lub IR-8 są zaawansowane — ale czy istnieją programy badawcze dalej idące, chronione jako tajemnica handlowa lub wojskowa?

Słownik pojęć kluczowych

Jesse Beams — fizyk American University of Virginia, pionier wirówek izotopowych w USA; pracował dla Manhattan Project, nie osiągnął sukcesu przemysłowego.

Gernot Zippe — austriacki inżynier, uczestnik programu Sukhumi w ZSRR (1946–1956); po powrocie na Zachód opisał projekt wirówki "Zippe-type", który stał się podstawą nowoczesnych wirówek gazowych.

Max Steenbeck — niemiecki fizyk, kolega Zippego w Sukhumi; razem opracowali koncepcję wirówki z łożyskiem magnetycznym.

Sukhumi — miasto na Kaukazie (dziś Abchazja/Gruzja), lokalizacja sowieckiego instytutu badań jądrowych, gdzie Zippe i Steenbeck opracowali wirówkę.

Kalutrony — elektromagnetyczne separatory izotopów (EMIS) używane w Y-12 Oak Ridge do produkcji HEU dla Little Boy. Bardzo energochłonne i nieefektywne, lecz technicznie pewne w czasie Manhattan Project.

K-25 — zakład dyfuzji gazowej w Oak Ridge, Tennessee; największy budynek na świecie w czasie budowy (1943–1945); symbol skali Manhattan Project.

URENCO — europejskie konsorcjum wzbogacania wirówkowego (UK, Niemcy, Holandia, założone 1970); działa na podstawie Traktatu z Almelo; bezpośredni potomek tradycji Zippego.

Traktat z Almelo (1970) — umowa między RFN, Holandią i UK powołująca URENCO. Zawiera postanowienia o nieproliferacji technologii wirówkowej.

Maraging steel — stop stali o wysokiej wytrzymałości (2000+ MPa), używany do rotorów wirówek; wynaleziony w USA w latach 50. dla przemysłu lotniczego.

Łożysko magnetyczne (magnetic bearing) — łożysko bez fizycznego kontaktu, utrzymujące rotor przez siły magnetyczne. Kluczowy element wirówki Zippego — eliminuje tarcie mechaniczne.

8 Podsumowań dydaktycznych

  1. Najlepsza technologia nie zawsze wygrywa pierwsza. Wirówki były teorycznie najlepszą metodą separacji izotopów — ale w 1942 roku były za ryzykowne inżynieryjnie. Kalutrony i dyfuzja wygrały przez niezawodność, nie przez efektywność.

  2. "Timing matters" w historii technologii. Beams miał dobry pomysł w złym momencie. Zippe miał dobry pomysł w specyficznym kontekście (sowiecka chemia i ZSRR), który umożliwił koncentrację zasobów. Kontekst historyczny determinuje sukces technologiczny.

  3. Wymuszony transfer wiedzy ma długoterminowe skutki. Sowieci przetrzymali Zippego przez 10 lat — i ten czas zmienił historię wirówek na Zachodzie. Nikt nie planował tego jako "transfer technologiczny", lecz tak właśnie zadziałało.

  4. Patenty i publikacje są formą proliferacji. Gdy Zippe opatentował swój projekt i demonstrował go w USA (1957), "wypuścił" kluczową wiedzę z sowieckiej tajemnicy. To otworzyło drogę dla URENCO — i pośrednio dla A.Q. Khana.

  5. Materiały decydują o wykonalności. Stop aluminium 7075 i maraging steel — opracowane dla lotnictwa — umożliwiły budowę lekkich, wytrzymałych rotorów. Bez tych materiałów wirówka gazowa nie byłaby możliwa na skalę przemysłową.

  6. Instytucje przekształcają innowacje w technologię. Zippe stworzył prototyp. URENCO stworzyło przemysł. Innowacja jednostkowa potrzebuje instytucji (firmy, traktat, fundusz), by stać się technologią o globalnej skali.

  7. Historia wzbogacania to historia podwójnego zastosowania. Ta sama historia — Beams, Zippe, URENCO — obejmuje zarówno cywilne paliwo dla reaktorów (cel główny) jak i proliferacyjne transfery (sieć Khana). Technologia jest politycznie ambiwalentna.

  8. Polska korzysta z 70-letniej historii wirówek. Paliwo dla polskich reaktorów będzie wzbogacane technologią, która powstała w laboratoriach Beamsa (lata 30.), rozwinęła się w Sukhumi (lata 50.), i dojrzała w URENCO (lata 70. do dziś). Polska jest beneficjentem tej długiej historii.

Porównanie kryteriów sukcesu technologicznego: lata 40. vs. lata 60.–70.

Dlaczego ta sama technologia (wirówki) była niezdatna w 1942 roku, a stała się dominującą w 1970? Kluczem jest zmiana kryteriów oceny:

Kryteria Manhattan Project (lata 40.):

  • Pewność terminu. Bomba miała być gotowa przed końcem wojny. Opóźnienie = klęska strategiczna. Priorytet: wybierz metodę, która NA PEWNO zadziała, nawet jeśli jest droższa.
  • Skala jednorazowa. Potrzeba kilku kg HEU na jedną bombę. Nie budujemy infrastruktury na wieki.
  • Dostępna technika. Fizyka kalutronów i dyfuzji była znana — inżynierowie z General Electric i DuPont mogli to zbudować.
  • Energia jest tania. USA miały ogromne zasoby energii elektrycznej i nie liczyły kosztów operacyjnych.
  • Tolerancja na zużycie srebra. US Treasury pożyczyło 14 700 ton srebra na cewki kalutronów.

Kryteria przemysłowe (lata 60.–70.):

  • Opłacalność długoterminowa. Reaktory potrzebują ton LEU rocznie przez dziesiątki lat. Koszt SWU to kluczowy parametr konkurencyjności.
  • Niezawodność i trwałość. Wirówki muszą pracować bezawaryjnie przez lata, nie miesiące. Statystyki MTBF (Mean Time Between Failures) stają się kluczowe.
  • Niskie zużycie energii. Dyfuzja gazowa zużywa ~50 razy więcej energii niż wirówki na SWU. Po kryzysie naftowym 1973 stało się to decydujące.
  • Skala modułowa. Wirówki można łatwo skalować — dodaj kolejne kaskady. Dyfuzja wymaga wielkich, monolitycznych zakładów.
  • Polityczna akceptowalność technologii. Po traktatach nieproliferacyjnych, wybór technologii ma wymiar polityczny — URENCO to "europejska droga", nie uzależnienie od USA.

Wniosek z analizy kryteriów: Beams "przegrał" na właściwych zasadach dla 1942 roku. Zippe "wygrał" na właściwych zasadach dla 1970 roku. Historia nie jest prostą linią "dobry pomysł → sukces", lecz złożoną relacją między technologią a kontekstem jej wdrożenia.

Równoległy radziecki program — nie tylko Zippe

Istotna kwestia historiograficzna: historia wirówek w ZSRR nie ogranicza się do Zippego i Steenbecka:

Radziecka szkoła niezależna. Niezależnie od programu Sukhumi, radzieccy fizycy rozwijali własne koncepcje wirówek. Po powrocie Niemców (Zippe wrócił w 1956, Steenbeck w 1956), Sowieci kontynuowali program oparty na własnych tradycjach — z zakładami w Uralu i Syberii.

Cztery sowieckie zakłady wzbogacania. ZSRR zbudował cztery wielkie zakłady wirówkowe: Zelenogorsk (Krasnoyarsk-45), Novoural'sk (Sverdlovsk-44), Seversk (Tomsk-7), Angarsk — wszystkie na Uralu i Syberii. Dziś kontynuują pod szyldem Rosatom/TENEX.

Technologia SWU/maszyna. Radzieckie wirówki historycznie miały nieco niższy SWU/maszyna niż URENCO, lecz kompensowały to skalą (miliony maszyn). Obecne rosyjskie generacje wirówek (o których publicznie mało wiadomo) są podobno wysoce efektywne.

Transparentność i tajemnica. W odróżnieniu od URENCO (które podlega safeguards MAEA), rosyjskie zakłady wirówkowe są znacznie mniej transparentne technicznie. Szczegóły rosyjskiej technologii wirówkowej pozostają niejawne.

Implication dla proliferacji. Istnienie niezależnej radzieckiej tradycji wirówkowej oznacza, że "historia od Beamsa do Zippego" jest niekompletna — opisuje zachodnią gałąź. Radziecka gałąź to osobna historia, słabiej udokumentowana, lecz równie ważna dla globalnego bilansu wzbogacania.

Sieć Khana jako odgałęzienie historii URENCO

A.Q. Khan bezpośrednio skorzystał z historii wirówek — kradnąc plany URENCO:

Khan w URENCO (1972–1975). Abdel Qadeer Khan pracował dla Physical Dynamics Research Laboratory (FDO) w Amsterdamie — podwykonawcy URENCO. Miał dostęp do niejawnych planów technicznych wirówek.

Co Khan ukradł? Khan skopiował (lub zapamiętał) plany wirówek generacji URENCO (prawdopodobnie G1/G2 lub podobne). Zabrał je do Pakistanu — i przekazał do projektu jądrowego w Kahuta.

Ironia historii. Zippe "uwolnił" technologię, upakowując ją w patentach i publikacjach (1957–1960). To ułatwiło Khanowi rozumienie fizyki wirówki. Ale to, co Khan ukradł, to plany inżynieryjne — szczegóły mechaniczne, które nie mogły być patentowane (tajemnica handlowa URENCO).

Sieć dalszego transferu. Khan po 1987 roku sprzedawał technologię wirówkową innym krajom: Iran, Libia, Korea Północna. Wszystkie te kraje próbowały skalować technologię — z różnym sukcesem. Historia Beamsa i Zippego "trafiła" do tych krajów przez sieć Khana — w zniekształconej, fragmentarycznej formie.

Lekcja dla safeguards. Fakt, że plany URENCO wyciekły przez jednego nielojalnego pracownika, pokazuje słabość modelu bezpieczeństwa opartego na tajemnicy handlowej. Po tej lekcji URENCO drastycznie wzmocniło kontrolę dostępu do informacji technicznych.

Ekonomia wzbogacania — dlaczego wirówki zwyciężyły rynek

Twarda ekonomia wyjaśnia, dlaczego wirówki wyparły dyfuzję:

Koszt energii. Dyfuzja gazowa zużywa około 2500 kWh na SWU. Wirówki — tylko ok. 50 kWh/SWU. Przy cenie energii 50 USD/MWh:

  • Dyfuzja: 125 USD/SWU tylko za energię
  • Wirówki: 2,50 USD/SWU tylko za energię

Rynek SWU dziś. Cena rynkowa SWU to ok. 100–140 USD (zmiennie). Koszt energii to zaledwie kilka procent dla wirówek — ale był katastrofalny dla dyfuzji (50–70% kosztu).

Zamknięcie zakładów dyfuzji. USA zamknęły Portsmouth Gaseous Diffusion Plant (Ohio) w 2001, Paducah w 2013. Francja zamknęła Georges Besse I (Tricastin) w 2012. Wszystkie zastąpione wirówkami lub importem SWU z URENCO/Rosji.

Kto kontroluje rynek SWU dziś:

Dostawca Udział rynku SWU (ok.) Technologia
URENCO ~30% Wirówki (Almelo, Gronau, Capenhurst)
Rosatom/TENEX ~35% Wirówki (4 zakłady)
Orano (Francja) ~15% Wirówki (Georges Besse II)
CNNC (Chiny) ~15% Wirówki
Centrus (USA) <5% Wirówki (American Centrifuge)

Wniosek ekonomiczny. Rynek SWU jest zdominowany przez wirówki — technologię, która w 1942 roku była zbyt ryzykowna dla Manhattan Project, lecz w 1970. stała się przemysłowym standardem. Historia Beamsa i Zippego to historia, jak "za wcześnie" staje się "w samą porę" — gdy kontekst się zmienia.

Technologia Zippego — szczegóły inżynieryjne (aspekty publiczne)

Projekt wirówki Zippego, opisany w patentach i publikacjach z lat 1957–1960, zawiera kilka kluczowych innowacji:

Łożysko magnetyczne (góra). Magnes trwały w górnej części obudowy odpycha metalową tarczę w górnej części rotora. Rotor "wisi" na sile magnetycznej — bez fizycznego kontaktu. Eliminuje tarcie i drgania mechaniczne.

Łożysko igłowe (dół). Na dole rotora — stożkowy pivot (igła), opierający się na płaskiej powierzchni z twardego materiału (np. agat lub rubin). Tylko ten punkt ma fizyczny kontakt — i jest zaprojektowany na minimalne tarcie.

Rotor w próżni. Cały rotor obraca się w wysokiej próżni (10⁻³ – 10⁻⁴ mbar). Eliminuje straty aerodynamiczne przy prędkościach obwodowych 400–700 m/s.

Napęd indukcyjny. Silnik elektryczny indukcyjny — bez fizycznego kontaktu z rotorem. Cewki w obudowie indukują prąd w rotorze przez pole elektromagnetyczne.

Rury pobierania gazu. Wewnątrz rotora: dwie rury ("scoop tubes") pobierają gaz z góry (wzbogacony) i dołu (zubożony) rotora. Cyrkulacja wewnątrzrotorowa (Onsager countercurrent) zwiększa czynnik separacji.

Materiał rotora. Zippe używał aluminium w swoich prototypach. Nowoczesne wirówki używają maraging steel, włókien węglowych lub włókien szklanych — dla wyższej wytrzymałości i niższej masy.

Polska a historia wirówek — perspektywa dyplomatyczna

Polska w 2024–2026 roku podejmuje decyzje o zakupach paliwa jądrowego, które są bezpośrednio powiązane z historią wirówek:

Decyzja o wykluczeniu TENEX. Polska rząd podjął (lub rozważa) decyzję o wykluczeniu rosyjskiego Rosatom/TENEX z przetargów na usługi wzbogacania dla polskich reaktorów AP1000 (Westinghouse). To decyzja polityczna — ale jej ekonomicznym tłem jest fakt, że TENEX kontroluje ~35% rynku SWU po cenach konkurencyjnych.

Alternatywa: URENCO + Orano. Polska jako kraj europejski (UE) ma naturalnych sojuszników w URENCO (Niemcy, Holandia, UK) i Orano (Francja). Oba podmioty mogą obsługiwać kontrakt na SWU dla Westinghouse AP1000.

Historia a polityka. URENCO powstało jako projekt polityczny Europy Zachodniej — alternatywa dla zależności od USA lub ZSRR. Polska dziś staje przed analogicznym dylematem: TENEX (tanio, lecz ryzykownie politycznie) vs. URENCO/Orano (drożej, lecz bezpieczniej geopolitycznie).

Lekcja Beamsa dla polskiej polityki. Historia Beamsa pokazuje, że "najlepsza technicznie" opcja to nie zawsze opcja właściwa w danym kontekście politycznym i historycznym. Polska wybierając dostawcę SWU dokonuje wyboru analogicznego — technologia jest porównywalna, liczy się kontekst geopolityczny.

Historia separacji izotopów przed Projektem Manhattan

Separacja izotopów ma historię sięgającą wcześniej niż 1939:

Frederick Aston i spektrometria masowa (1919). Aston odkrył, że pierwiastki składają się z różnych izotopów — i że można je rozdzielać. Nagroda Nobla 1922.

Harold Urey — odkrycie deuteru (1931). Urey odkrył ciężki wodór (deuter) przez destylację frakcyjną ciekłego wodoru. Nagroda Nobla 1934. Pierwsza praktyczna separacja izotopów na skalę > laboratoryjną.

Ernest Lawrence i cyklotrony (1930). Cyklotron Lawrence'a był masowym separatorem izotopów dla celów badawczych. Kalutrony Manhattan Project to po prostu cyklotrony przystosowane do separacji ²³⁵U.

G.N. Lewis i ciężka woda (1933). Produkcja ciężkiej wody przez elektrolizę — wczesna separacja izotopów tlenowych i wodorowych.

Beams w tym kontekście. Wirówki Beamsa w latach 30. były odpowiedzią na pytanie: czy można separować izotopy metodą mechaniczną (siłą odśrodkową)? Odpowiedź była tak — lecz skalowanie na UF₆ wymagało pokolenia dalszej pracy.

Dyfuzja gazowa — historia. Dyfuzja gazowa jako metoda separacji izotopów była rozwijana przez Gustava Hertza (Niemcy, Nagroda Nobla 1925 — za inne odkrycie). Brytyjczycy (Simon, Peierls — obaj imigranci z Niemiec) oszacowali w 1940 roku, że dyfuzja gazowa jest wykonalna do produkcji bomby.

Porównanie czterech metod Manhattan Project — szczegółowa analiza

Poniższa analiza porównuje cztery główne ścieżki separacji izotopów Projektu Manhattan pod wieloma kryteriami:

Elektromagnetyczna separacja izotopów (EMIS) — Y-12

Kalutrony w Y-12 (Oak Ridge) działały na zasadzie zjonizowanego UF₄, przyspieszonego przez pole elektryczne i zakrzywionego przez pole magnetyczne. Cięższy ²³⁸U i lżejszy ²³⁵U opisują łuki o różnych promieniach — co pozwala je zbierać oddzielnie. Osiągana czystość ²³⁵U: ponad 80%. Energia na SWU: gigantyczna (dla porównania kilkaset razy więcej niż wirówki). Obsługa: wymagała setek operatotek ("calutron girls") fizycznie zbierających uran. Rola w "Little Boy": dostarczyła główną ilość HEU.

Dyfuzja gazowa — K-25

Gaz UF₆ przepływa przez porowate bariery. Lżejszy ²³⁵UF₆ dyfunduje nieco szybciej. Każdy stopień kaskady zwiększa wzbogacenie o mikroskopijny czynnik (α ≈ 1,0043). Potrzeba 1000+ stopni dla LEU, kilka tysięcy dla HEU. K-25 był pierwotnie niekompletny przed końcem wojny — dostarczał pre-enriched UF₆ do Y-12 (kaskada hybrydowa). Dziś ta metoda jest historyczna — zbyt energochłonna.

Termodyfuzja — S-50

Kolumny termodyfuzyjne (hot-wire, cold-wall) — lżejsze izotopy migrują ku ścianie gorącej. Efektywność niska (α ≈ 1,002 per stopień), lecz metoda prosta. Philip Abelson zbudował 102 kolumny w S-50 w zaledwie 69 dni (!). S-50 produkował 0,9% ²³⁵U — wystarczająco by zaoszczędzić etapy kalutronów. Metoda porzucona po wojnie — zbyt mała wydajność na skalę komercyjną.

Wirówki gazowe — projekt Beamsa

Obrotowy rotor w próżni, separacja przez centryugację. Wysokie α na stopień (wirówka Zippego: α ≈ 1,2–1,5). Mała liczba stopni potrzebna. Problem 1942: niestabilność mechaniczna, korozja przez UF₆. Nie osiągnęły skali przemysłowej. Ironicznie: w 1942 roku wirówki były "za dobre" — gdyby działały, zastąpiłyby wszystkie inne metody. Stały się dominującą metodą dopiero 30 lat później.

Chronologia i hybrydyzacja. Manhattan Project działał w reżimie "wszystko naraz" — równolegle budowano Y-12, K-25 i S-50, zanim wiedziano, które zadziałają. To kosztowne podejście ("techniczna dywersyfikacja ryzyka") było konieczne przy nieznanym terminie końca wojny.

Wybrane biografie naukowe — pionierzy wirówek

Jesse Beams (1898–1977). Urodzony w Buda (Illinois). Fizyk University of Virginia od 1928 roku. Stworzył wirówkę próżniową i udoskonalił napęd elektromagnetyczny dla ultrawirówek (vacuum ultracentrifuge). Współpracownik National Academy of Sciences, prezes American Physical Society (1955). Po wojnie wrócił do badań podstawowych — mechanika płynów, precyzyjne pomiary.

Gernot Zippe (1917–2008). Austriak, urodzony w Marienbad (Czechosłowacja). Inżynier lotniczy z wykształcenia. Trafił do Sukhumi w 1946 przez sowiecką "rekrutację" po wojnie. Spędził 10 lat w ZSRR. Zrehabilitowany jako "wolontariusz" przez sowieckich, lecz faktycznie przetrzymywany. Po powrocie do Niemiec Zachodnich (1956) kontynuował badania wirówkowe. Demonstracja w USA (1957–1958) u Beamsa. Patenty w USA (1960). Konsultant przemysłowy — przyczynił się do projektu URENCO. Laureat wielu nagród. Uważany za "ojca komercyjnej wirówki gazowej".

Max Steenbeck (1904–1981). Niemiec, fizyk Siemens AG przed wojną. Pracował nad plazmą i silnikami elektrycznymi. W Sukhumi (1945–1956) razem z Zipem. Po powrocie do NRD (nie do RFN!) — kierownik Instytutu Fizyki Teoretycznej w Jenie. Aktywny w polityce naukowej NRD.

Philip Abelson (1913–2004). Fizyk, współodkrywca neptunu (z McMillanem, 1940). Opracował termodyfuzję dla Manhattan Project. Po wojnie — dyrektor Carnegie Institution for Science (1953–1978). Współzałożyciel Science i wieloletni redaktor.

Debata historiograficzna: czy Manhattan Project podjął optymalną decyzję?

Historycy nauki debatują, czy decyzja Projektu Manhattan o nieinwestowaniu w wirówki była właściwa:

Teza "tak — decyzja była racjonalna". W 1942 roku wirówki Beamsa miały realne, nierozwiązane problemy inżynieryjne. Bariery dyfuzji i kalutrony były technicznie dojrzalsze. Biorąc pod uwagę ryzyko i harmonogram — wybór był racjonalny. Argumenty: (a) brak materiałów odpornych na UF₆ w wirówce; (b) problemy z drganiami rotora przy dużych prędkościach; (c) brak czasu na R&D przy napiętym harmonogramie.

Teza "nie — wirówki były zbyt szybko porzucone". Niektórzy historycy (m.in. w literaturze krytycznej) sugerują, że projekt Beamsa dostał niewystarczające finansowanie i czas. Gdyby 1/10 zasobów K-25 trafiła do wirówek, może zdążyłyby. Argumenty: (a) Sowieci osiągnęli sukces z wirówkami w podobnych warunkach finansowych (choć 10 lat później); (b) Niemcy niezależnie pracowali nad wirówkami (Groth) i mieli częściowe sukcesy.

Teza "pytanie jest anachronistyczne". Ocenianie decyzji z 1942 roku przez pryzmat wiedzy z 1960–1970 jest metodologicznie wątpliwe. Nie wiemy, co wiedzieli decydenci Manhattan Project, co dokładnie Beams raportował i jakie były alternatywne scenariusze. Historia "co by było gdyby" to spekulacja.

Stanowisko akademickie. Większość historyków nauki uznaje decyzję Manhattan Project za racjonalną w kontekście ówczesnej wiedzy — i postrzega późniejszy sukces wirówek jako wynik procesu technologicznego, który wymagał dodatkowych 15–20 lat R&D (materiały, łożyskowanie, próżnia), niezależnie od finansowania.

Kontekst nonproliferacyjny — wirówka jako symbol "dual use"

Historia od Beamsa do Zippego jest paradygmatycznym przykładem technologii podwójnego zastosowania:

Celowe zastosowania pokojowe. URENCO dostarcza LEU (3–5% ²³⁵U) dla reaktorów cywilnych — elektrowni jądrowych w Europie i USA. To pokojowy, kontrolowany, safeguardowany cel.

Potencjalne zastosowania militarne. Te same wirówki — pracując dłużej lub w kaskadach inaczej skonfigurowanych — mogą produkować HEU (90%+ ²³⁵U). Technologia jest taka sama; cel i konfiguracja — różne.

Dlaczego safeguards są trudne. MAEA nie może "wejrzeć" do rotora i sprawdzić, jaki izotop jest produkowany. Musi polegać na rachunku materiałowym (ile weszło UF₆, ile wyszło, jakie wzbogacenie), monitorowaniu elektronicznym i regularnych inspekcjach. A.Q. Khan pokazał, że nawet w dobrze kontrolowanym środowisku (URENCO) można wynieść plany.

"Nuclear latency" jako strategia. Kilka krajów (Iran, Japonia, Niemcy potencjalnie) posiadało lub posiada technologię wirówkową, lecz nie produkuje broni — utrzymując "latent nuclear capability". Historia wirówek jest historią powstawania tej strategii.

Wirówka gazowa jako wskaźnik intencji. W analizie nonproliferacyjnej, sam fakt posiadania wirówek nie oznacza woli produkcji broni — liczy się konfiguracja kaskady, poziom wzbogacenia, objętość SWU/rok, i zadeklarowane przeznaczenie. Historia od Beamsa do Zippego uczy, że wirówka to narzędzie neutralne: jej znaczenie polityczne zależy od kontekstu, w którym jest używana i przez kogo. Polska kupująca usługi SWU od URENCO uczestniczy w systemie, który Traktat z Almelo (1970) specjalnie ukształtował jako narzędzie cywilne pod safeguards MAEA — dziedzictwo bezpośrednio płynące z historii Zippego i pionierów wirówek.

Przyszłość wirówek. Badania nad wirówkami nie zakończyły się wraz z dojrzałością technologii URENCO czy Rosatom. Nowe programy HALEU (High-Assay Low-Enriched Uranium, do 20% ²³⁵U), potrzebne dla reaktorów 4. generacji i SMR, stawiają nowe wymagania kaskadowe. Centrus w USA (American Centrifuge), URENCO i Rosatom — wszyscy rozwijają zdolności HALEU. Historia wirówek od Beamsa do Zippego i dalej jest więc ciągłą narracją: nie zakończoną, lecz wchodzącą w nowy rozdział związany z energetyką niskoemisyjną i próbą odbudowania niezależności USA od rosyjskiego wzbogacania. Technologia, która nie zdążyła na czas w 1945 roku, kształtuje dziś globalną strategię energetyczną.

Dodatkowe materiały multimedialne

Dlaczego metoda wygrywa albo przegrywa

Metoda Mocna strona w latach 40. Słabość długofalowa
Kalutrony Fizycznie zrozumiała metoda elektromagnetyczna, możliwa do uruchomienia przy ogromnym wysiłku. Bardzo mała wydajność i wielki koszt pracy instalacji.
Dyfuzja gazowa Skalowalność przez budowę ogromnego zakładu i równoległe stopnie procesu. Skrajna energochłonność i duża infrastruktura.
Termodyfuzja Użyteczna jako wsparcie łańcucha wojennego. Nie była samodzielną drogą do wysokiej wydajności.
Wirówki Najlepsza logika ekonomiczna po osiągnięciu dojrzałości mechanicznej. W czasie wojny zbyt duże ryzyko inżynierskie i problem niezawodności.

Powiązane materiały

Ćwiczenia praktyczne

Ćwiczenie historyczne: porównaj cztery ścieżki Projektu Manhattan: kalutrony, dyfuzję gazową, termodyfuzję i wirówki. Dla każdej wpisz, czy głównym problemem była energia, materiał, precyzja, skala, czas czy ryzyko techniczne.

Ćwiczenie źródłowe: przeczytaj opis wirówek w Physics Today i porównaj go z opisem K-25. Wyjaśnij, dlaczego technologia mniej wydajna mogła być bardziej atrakcyjna w harmonogramie wojennym.

Przejdź do ćwiczenia interaktywnego
