Promieniowanie hamowania i promieniowanie charakterystyczne: skąd biorą się linie X

Streszczenie

Promieniowanie rentgenowskie w laboratorium bardzo często ma dwa źródła naraz. Jedno daje widmo ciągłe: elektrony są hamowane w polu atomów i emitują promieniowanie hamowania. Drugie daje linie: atom z luką na powłoce wewnętrznej wraca do niższej energii i emituje charakterystyczny foton X. Rozróżnienie tych dwóch składników jest konieczne, żeby rozumieć lampę rentgenowską, źródła beta-X, osłony przed cząstkami beta oraz analizę XRF.^1,2

Ten artykuł wyjaśnia, dlaczego widmo hamowania jest ciągłe, skąd bierze się jego krótkofalowa granica, dlaczego linie K, L i M identyfikują pierwiastki, a nie izotopy, oraz jak ta sama fizyka pojawia się w spektrometrii, radiometrii materiałowej i ćwiczeniach dydaktycznych.

Rozszerzenie tematu

Dwa mechanizmy w jednym widmie

Na rysunku z lampy rentgenowskiej łatwo zobaczyć ostre piki na tle szerokiego pasma. To nie jest jeden proces o dziwnym kształcie. To nałożenie dwóch różnych mechanizmów fizycznych.

Pierwszy mechanizm to hamowanie naładowanych cząstek, najczęściej elektronów. Elektron porusza się w materii, jest odchylany i spowalniany w polu jąder oraz elektronów atomowych, a część traconej energii może zostać wypromieniowana jako foton. Ponieważ elektron może stracić w jednym zdarzeniu różne porcje energii, widmo fotonów jest ciągłe.²

Drugi mechanizm to przejścia między powłokami elektronowymi atomu. Jeżeli elektron z powłoki wewnętrznej zostanie wybity, powstaje luka. Elektron z wyższej powłoki może spaść na niższy poziom, a różnica energii zostaje wypromieniowana jako foton charakterystyczny. Ponieważ poziomy energetyczne atomu są dyskretne, takie promieniowanie tworzy linie.^1,2

Z tego powodu pytanie „skąd pochodzi promieniowanie X?” jest zbyt ogólne. Trzeba zapytać: czy widzimy ciągłe widmo hamowania, charakterystyczne linie pierwiastka, fluorescencję wzbudzoną przez promieniowanie pierwotne, czy mieszaninę tych zjawisk?

Historia odkrycia i pierwsze zastosowania

Promieniowanie rentgenowskie odkrył Wilhelm Conrad Röntgen 8 listopada 1895 roku w Würzburgu, podczas badania zjawisk towarzyszących wyładowaniom elektrycznym w rurach próżniowych. Pierwsza radiografia anatomiczna, wykonana przez Röntgena w grudniu 1895 roku, pokazywała kości dłoni jego żony Anny Berthy Ludwig — z wyraźnie widocznym pierścieniem na palcu. Wynik opublikowano 28 grudnia 1895 roku, a praca natychmiast obiegła świat naukowy.

W 1896 roku lekarze w całej Europie i USA zaczęli używać promieniowania X do diagnozowania złamań i ciał obcych. Za odkrycie Röntgen otrzymał pierwszą Nagrodę Nobla z fizyki (1901). Co warte odnotowania, Röntgen nie opatentował swoich odkryć, co umożliwiło szybki i szeroki dostęp do technologii.

Mechanizm powstawania promieniowania rentgenowskiego tłumaczono stopniowo. Prawo Moseleya z 1913 roku wiązało częstotliwości linii charakterystycznych z liczbą atomową. Compton w 1923 roku wyjaśnił rozpraszanie fotonów na elektronach. Kwantowa teoria atomu (Bohr, 1913; mechanika kwantowa, 1925–1927) ostatecznie dała pełne ramy do obliczania energii przejść elektronowych.

W Polsce pierwsze urządzenia rentgenowskie pojawiły się w 1896 roku — kilka tygodni po publikacji Röntgena. Pierwsze zdjęcia rentgenowskie wykonano w Krakowie i Warszawie w pracowniach fizycznych i w szpitalach. Skrzyneczka z ciekawostki historycznej: Maria Skłodowska-Curie w czasie I wojny światowej organizowała ruchome stacje rentgenowskie (tzw. „petites Curies") dla armii francuskiej — było ich ok. 20, obsługujących setki tysięcy rannych.

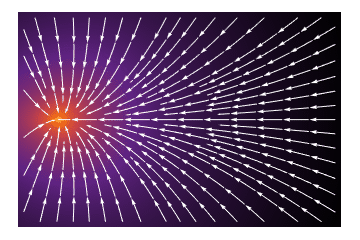

Promieniowanie hamowania w lampie rentgenowskiej

W klasycznej lampie rentgenowskiej elektrony są przyspieszane napięciem między katodą i anodą. Uderzają w anodę wykonaną z materiału odpornego cieplnie i o odpowiednich własnościach atomowych. Kuznetsov opisuje ten układ jako bombardowanie stałej tarczy szybkimi elektronami; tylko niewielka część energii elektronów zamienia się w promieniowanie, a reszta ogrzewa anodę.¹

Energia kinetyczna elektronu po przyspieszeniu przez napięcie U jest w przybliżeniu równa:

E_e = e U.

Jeżeli elektron straci w jednym zdarzeniu całą tę energię na emisję jednego fotonu, powstaje foton o maksymalnej możliwej energii:

h nu_max = e U.

Stąd wynika krótkofalowa granica widma:

lambda_min = h c / e U.

W wygodnych jednostkach oznacza to:

E_max[keV] = U[kV],

czyli lampa pracująca przy 50 kV nie może dać fotonu hamowania o energii większej niż około 50 keV. Może dać mnóstwo fotonów o niższych energiach, ale nie foton przekraczający energię pojedynczego elektronu.

Krótkofalowa granica jako argument kwantowy

Kuznetsov zwraca uwagę, że istnienie krótkofalowej granicy widma hamowania było jednym z argumentów za kwantową naturą promieniowania.¹ Klasyczna elektrodynamika dobrze mówi, że przyspieszany albo hamowany ładunek powinien emitować promieniowanie. Sama z siebie nie daje jednak tak prostego ograniczenia energii pojedynczego fotonu.

Ograniczenie wynika z bilansu kwantowego. Foton jest porcją energii h nu. Elektron ma do oddania najwyżej eU, więc foton nie może mieć energii większej niż eU. Krótsza długość fali oznacza większą energię, dlatego widmo urywa się przy lambda_min.

To jest bardzo praktyczna zależność. W spektrometrii i radiografii napięcie lampy nie jest tylko parametrem elektrycznym aparatu. Ustala górny koniec energii widma hamowania. Prąd lampy wpływa głównie na liczbę elektronów, a więc na intensywność, natomiast napięcie zmienia zakres energetyczny promieniowania.

Dlaczego widmo hamowania jest ciągłe

Elektron w anodzie nie musi oddać całej energii w jednym zdarzeniu. Może zostać odchylony słabo i wyemitować foton niskoenergetyczny. Może przejść bliżej jądra, silniej zmienić pęd i wyemitować foton bardziej energetyczny. Może też tracić energię w wielu kolejnych oddziaływaniach, z których tylko część kończy się emisją fotonu.

Dlatego widmo hamowania ma postać tła ciągłego. Nie ma jednej energii charakterystycznej dla „wolframu” albo „miedzi” w takim sensie, w jakim linia K_alpha jest charakterystyczna dla pierwiastka. Materiał tarczy wpływa na wydajność, absorpcję własną, nagrzewanie i linie charakterystyczne, ale sama ciągłość widma wynika z ciągłego zakresu możliwych strat energii elektronów.

Dziunikowski i Kalita opisują analogiczne zjawisko dla cząstek beta hamowanych w materii. Całkowita energia emitowana w postaci promieniowania hamowania rośnie z energią elektronu oraz z liczbą atomową materiału tarczowego.² Dla praktyki radiacyjnej ważna jest więc nie tylko aktywność źródła beta, ale także materiał, w którym cząstki beta są zatrzymywane.

Wzór Kramersa: kształt widma hamowania

Kształt widma promieniowania hamowania (nie tylko jego granicę) opisuje wzór Kramersa (1923):

I(ν) ≈ A × Z × (νmax - ν)

gdzie I(ν) jest intensywnością przy częstotliwości ν, A jest stałą zależną od geometrii, Z liczbą atomową materiału anody, a νmax = eU/h górną granicą częstotliwości. Widmo jest liniowo malejące od ν = 0 do ν = νmax, gdzie skacze do zera. W jednostkach długości fali kształt jest bardziej złożony (bo dλ/dν ~ 1/ν²), ale idea liniowego wzrostu intensywności od strony krótkich fal ku długim (po przeliczeniu) pozostaje.

Wzór Kramersa daje kilka praktycznych wniosków:

1. Większa liczba atomowa Z anody daje intensywniejsze promieniowanie hamowania. Wolfram (Z = 74) daje więcej hamowania niż miedź (Z = 29).
2. Wyższe napięcie U przesuwa νmax w górę i zwiększa pole pod wykresem widma (więcej fotonów i wyższe energie).
3. Kształt widma nie ma piku — jest monotoniczny z ostrym ucięciem na końcu.

Rzeczywiste widmo odbiega od wzoru Kramersa z powodu:

• absorpcji promieniowania niskoenergetycznego w samej anodzie i filtrze (windowing),
• nakładania linii charakterystycznych dla danego napięcia,
• efektów geometrycznych i biegunowych emisji.

Budowa linii charakterystycznych: przejścia K, L, M

Linie charakterystyczne tworzą serie zależne od tego, na której powłoce jest luka, i od powłoki, z której spada elektron:

Seria K (luka na powłoce K):

• Kα₁, Kα₂ — przejścia L → K (dwa nieznacznie różne przejścia z podpowłok LIII i LII)
• Kβ₁ — przejście M → K
• Kβ₂ — przejście N → K

Seria L (luka na powłoce L):

• Lα₁, Lα₂ — przejścia M → L
• Lβ — przejścia M → L i N → L
• Lγ — przejścia N → L

Seria M — widoczna tylko dla pierwiastków najcięższych (Z > 70) w zakresie bardzo niskich energii (1–5 keV).

Ważne energie dla wybranych pierwiastków:

Pierwiastek	Z	Kα₁ [keV]	Kβ₁ [keV]	Lα₁ [keV]
Magnez (Mg)	12	1,25	—	—
Wapń (Ca)	20	3,69	4,01	—
Żelazo (Fe)	26	6,40	7,06	0,70
Miedź (Cu)	29	8,04	8,90	0,93
Molibden (Mo)	42	17,44	19,61	2,29
Barium (Ba)	56	32,19	36,38	4,47
Wolfram (W)	74	59,32	67,24	8,40
Ołów (Pb)	82	74,97	84,94	10,55
Uran (U)	92	98,43	111,30	13,61

Tabela na podstawie danych NIST (Bearden & Burr 1967, aktualizacja XCOM). Znajomość tych energii pozwala szybko odczytywać widma XRF lub spektrometry rentgenowskie.

Cząstki beta, osłony i niechciane promieniowanie X

Promieniowanie hamowania nie jest wyłącznie sprawą lamp rentgenowskich. Pojawia się także wtedy, gdy cząstki beta są zatrzymywane w materiale. To ma bezpośrednie znaczenie dla osłon.

Materiał o dużej liczbie atomowej, na przykład ołów, dobrze zatrzymuje wiele rodzajów promieniowania, ale dla silnych emiterów beta może generować więcej wtórnego promieniowania hamowania niż materiał lekki. Dziunikowski i Kalita wskazują praktyczną konsekwencję: przy osłanianiu źródeł beta trzeba brać pod uwagę promieniowanie wtórne powstające w samej osłonie.²

To nie jest instrukcja budowy źródeł ani osłon, tylko lekcja interpretacyjna. Jeżeli w pobliżu emitera beta pojawia się dodatkowe promieniowanie X, jego obecność może wynikać z interakcji cząstek beta z materiałem otoczenia. Detektor nie mierzy wtedy „czystego izotopu”, lecz cały układ: źródło, oprawę, osłonę, powietrze, próbkę i geometrię.

Źródła beta-X jako przykład pośredni

W starszej radiometrii spotyka się pojęcie źródeł przetwornikowych beta-X. Ich sens fizyczny jest prosty: cząstki beta z radionuklidu są zatrzymywane w materiale tarczowym, a oddziaływania w tej tarczy wytwarzają promieniowanie X. Dziunikowski i Kalita omawiają takie źródła jako przykład wykorzystania promieniowania hamowania oraz, w niektórych przypadkach, linii charakterystycznych tarczy.²

Dla serwisu edukacyjnego najważniejszy jest nie projekt takiego źródła, lecz wniosek metrologiczny. Widmo może zawierać składnik ciągły od hamowania i składnik liniowy od atomów tarczy. Jeżeli nie rozdzielimy tych składników, łatwo błędnie przypisać tło do radionuklidu albo uznać linię tarczy za linię próbki.

Tę samą ostrożność trzeba zachować przy interpretacji widm z osłon, uchwytów, filtrów i kolimatorów. Materiał pomocniczy nie jest przezroczysty metrologicznie. Może usuwać część fotonów, rozpraszać je albo generować własne promieniowanie wtórne.

Promieniowanie charakterystyczne: luka w powłoce wewnętrznej

Promieniowanie charakterystyczne zaczyna się od wybicia elektronu z powłoki wewnętrznej atomu. Może to zrobić szybki elektron, foton X, foton gamma albo inny proces zdolny przekazać energię większą od energii wiązania danego elektronu. Po wybiciu elektronów z powłok K, L albo M atom zostaje w stanie wzbudzonym.

Powrót do stanu niższej energii przebiega kaskadowo. Elektron z wyższej powłoki zapełnia lukę, a różnica energii może zostać wyemitowana jako foton:

h nu = E_j - E_i.

Dziunikowski i Kalita opisują ten proces jako podstawę fluorescencyjnego promieniowania X: energie fotonów są określone przez różnice energii wiązania elektronów na odpowiednich poziomach.² Kuznetsov przedstawia ten sam mechanizm przy omawianiu charakterystycznego promieniowania rentgenowskiego anody lampy.¹

Jeżeli luka jest na powłoce K, przejścia do tej powłoki tworzą serię K. Jeżeli luka jest na powłoce L, mówimy o serii L. Linie K_alpha, K_beta, L_alpha i podobne nie są nazwami izotopów. Są nazwami przejść elektronowych w atomie.

Linie identyfikują pierwiastek, nie izotop

Energie powłok elektronowych zależą przede wszystkim od ładunku jądra, czyli od liczby atomowej Z, oraz od ekranowania przez inne elektrony. Dlatego energia danej linii charakterystycznej jest powiązana z pierwiastkiem.

Historycznie wyraża to prawo Moseleya. W uproszczonej postaci dla danej serii można zapisać:

h nu = a (Z - b)^2,

gdzie a i b są stałymi zależnymi od serii i linii. Kuznetsov podaje postać z poprawką ekranowania, a Dziunikowski i Kalita opisują zależność energii linii fluorescencyjnych od liczby atomowej.^1,2

W praktyce oznacza to, że linie X są znakomite do identyfikacji pierwiastków. Żelazo, miedź, ołów, wolfram czy uran mają inne zestawy linii. Ale izotopy tego samego pierwiastka mają prawie te same powłoki elektronowe. XRF może więc pokazać obecność uranu jako pierwiastka, ale nie zastąpi pomiaru składu izotopowego.

Krawędzie absorpcji i warunek wzbudzenia

Linia charakterystyczna pojawi się tylko wtedy, gdy wcześniej powstała luka na odpowiedniej powłoce. Do wybicia elektronu z powłoki K trzeba przekroczyć krawędź absorpcji K. Do wzbudzenia serii L trzeba przekroczyć odpowiednie krawędzie L.

To tłumaczy, dlaczego dobór energii wzbudzającej jest tak ważny w XRF. Foton pierwotny musi mieć energię większą od energii wiązania elektronu, który ma zostać wybity. Jeśli energia jest za niska, linia nie powstanie skutecznie. Jeśli jest zbyt wysoka i szerokopasmowa, może wzrosnąć tło, rozproszenie i liczba linii przeszkadzających.

Ten sam fakt jest widoczny w lampie rentgenowskiej. Dopóki energia elektronów nie wystarcza do wybicia elektronów z wewnętrznych powłok anody, widmo zawiera głównie składnik hamowania. Po przekroczeniu odpowiednich progów na tle ciągłym pojawiają się ostre linie charakterystyczne materiału anody.¹

Fluorescencja i elektrony Augera

Atom z luką wewnętrzną nie zawsze emituje foton X. Energia przejścia może zostać przekazana innemu elektronowi, który opuszcza atom jako elektron Augera. To zjawisko konkuruje z fluorescencją.

Dla lekkich pierwiastków emisja Augera jest często bardzo ważna, więc wydajność fluorescencji bywa niska. Dla cięższych pierwiastków emisja fotonów charakterystycznych staje się bardziej prawdopodobna. Dlatego XRF jest zwykle łatwiejsze dla pierwiastków średnich i cięższych niż dla bardzo lekkich, zwłaszcza w prostych układach bez próżni i bez specjalnych detektorów.

W praktycznym raporcie oznacza to, że brak wyraźnej linii nie zawsze oznacza brak pierwiastka. Może oznaczać słabe wzbudzenie, niską wydajność fluorescencji, silną absorpcję w próbce, zbyt grube okienko detektora, tło lub nakładanie linii.

XANES i EXAFS: spektroskopia absorpcji rentgenowskiej

Poza XRF istnieje inna technika oparta na promieniowaniu rentgenowskim: spektroskopia absorpcji X (XAS), w tym XANES (X-Ray Absorption Near-Edge Structure) i EXAFS (Extended X-Ray Absorption Fine Structure).

Zasada działania: mierzony jest współczynnik absorpcji próbki jako funkcja energii promieniowania X, precyzyjnie przestrajanego wokół krawędzi absorpcji wybranego pierwiastka. Gdy energia fotonu osiąga krawędź K lub L danego atomu, absorpcja skacze gwałtownie. Po obu stronach krawędzi zaobserwować można drobną strukturę modulacji:

• XANES (pierwsze ~50 eV powyżej krawędzi): wrażliwy na walencję chemiczną, stan utlenienia i lokalną symetrię atomu. Pozwala odróżnić np. UO₂ od UF₆ lub UO₃.
• EXAFS (50–1000 eV powyżej krawędzi): niesie informację o odległościach sąsiednich atomów, liczbie koordynacyjnej i nieuporządkowaniu temperaturowym.

Zastosowania w atomistyce jądrowej:

• Badanie stanu chemicznego plutonu w rozpuszczalnikach (rozróżnienie Pu³⁺, Pu⁴⁺, PuO₂⁺, PuO₂²⁺) — kluczowe dla chemii PUREX
• Analiza lokalnej struktury paliwa UO₂ po napromienianiu (uszkodzenia sieciowe, bąble gazowe)
• Badanie mobilności cezu i strontu w ceramice szklanej do unieszkodliwiania HLW
• Identyfikacja formy chemicznej uranu w sedymentach środowiskowych

XANES i EXAFS wymagają synchrotronowego źródła promieniowania (strojony monochromatyzator, wysoka jasność). Standardowe lampy rentgenowskie nie zapewniają wystarczającej jasności i monochromatyczności.

Polaryzacja promieniowania rentgenowskiego i jej zastosowania

Promieniowanie synchrotronowe jest naturalnie spolaryzowane poziomo (w płaszczyźnie orbity). Promieniowanie z lampy jest częściowo spolaryzowane przez rozpraszanie Thomsona.

Polaryzacja ma praktyczne zastosowanie w:

• Dichroizmie kołowym X (XMCD): różne pochłanianie prawo i lewoskrętnie spolaryzowanego X pozwala mierzyć magnetyczny moment orbitalny i spinowy atomów w materiałach magnetycznych.
• Kristalografii: polaryzacja wpływa na natężenie refleksów Bragga i musi być uwzględniana przy wyznaczaniu czynnika struktury.
• Spektroskopii XRF z minimalnym tłem: jeśli detektor ustawiony jest pod kątem 90° do wiązki spolaryzowanej, rozpraszanie Rayleigha i Comptona jest minimalne, a sygnał linii fluorescencyjnych relatywnie silny — to podstawa polaryzacyjnej XRF (PEDXRF, P-EDXRF).

Promieniowanie X w badaniach reaktora Maria i aktywacji stopów

Reaktor badawczy MARIA w Świerku wytwarza silny strumień neutronów, który można używać do neutronowej aktywacji materiałów. Produkowane radionuklidy emitują gamma i charakterystyczne X, które mogą być mierzone przez laboratorium gamma NCBJ.

Przykład: aktywacja stali cyrkonowej (Zircaloy-2) przez Zr-90(n,γ)Zr-91 nie daje przydatnego sygnału X, ale aktywacja Nb-93(n,γ)Nb-94 (domieszka niobu w stopie) daje Nb-94 z gamma 702 keV i 871 keV, identyfikujące niob ilościowo. W specjometrii gamma widać obok pikami gamma zarówno piki ucieczki jak i charakterystyczne linie X ołowiu z kolimatora i osłony.

W badaniach materiałów reaktorowych używa się też synchrotronowej mikrotomografii X dla niedestrukcyjnego badania mikrostruktury ceramiki paliwowej (rozkład ziarn UO₂, granice ziarn, lokalizacja bąbli gazowych FP, radialny gradient struktury w pelecie).

Fluorescencja X w przemysłowych systemach kontroli jakości

W przemyśle jądrowym XRF znalazł zastosowanie do szybkiej kontroli składu materiałów bez niszczenia próbki:

• Kontrola składu uranu w proszku UO₂ przed spiekaniem: stosunek U/O, zawartość zanieczyszczeń (Fe, Cr, Ni, Si).
• Analiza stopów cyrkonu (Zircaloy) używanych na rurki paliwowe: zawartość Sn, Fe, Cr, Ni musi mieścić się w wąskich tolerancjach.
• Monitoring materiałów po napromeniowaniu (w gorących celach za grubymi ścianami ołowianymi) przez zdalne systemy XRF.
• Identyfikacja odpadów radioaktywnych: szybkie sortowanie pojemników z różnymi materiałami.

Ograniczenie: głębokość penetracji X przy energiach 10–100 keV wynosi od mikrometrów (energia 10 keV, materiał gęsty) do centymetrów (energia 100 keV, materiał lekki). XRF mierzy więc właściwie tylko powierzchnię próbki — co nie zawsze odpowiada składowi objętościowemu.

Związek z detektorami promieniowania gamma

Widmo rentgenowskie można czytać warstwami.

Najpierw patrzymy na tło ciągłe. Jego kształt mówi o promieniowaniu hamowania, filtracji, absorpcji w próbce i materiale układu. Następnie identyfikujemy ostre piki. Ich energie porównuje się z tablicami linii charakterystycznych. Potem trzeba sprawdzić, czy piki tworzą spójny zestaw linii tego samego pierwiastka, na przykład K_alpha i K_beta, albo serię L dla pierwiastka cięższego.

Samo położenie piku odpowiada na pytanie jakościowe: jaki pierwiastek może być obecny. Intensywność piku odpowiada na pytanie ilościowe dopiero po uwzględnieniu geometrii, wzbudzenia, absorpcji w próbce, wydajności detektora, tła i wzorców. Ten problem jest rozwinięty w artykule o rentgenowskiej analizie fluorescencyjnej i efektach matrycy.

Związek z detektorami promieniowania gamma

Promieniowanie X nie jest osobnym światem od spektrometrii gamma. Te same detektory i te same procesy oddziaływania fotonów z materią pojawiają się w obu zakresach, choć zmieniają się energie i dominujące efekty.

W detektorze gamma linie X mogą powstawać jako promieniowanie wtórne po absorpcji fotoelektrycznej. Mogą też pochodzić z materiałów osłon, kolimatorów i obudów. W widmach HPGe i NaI(Tl) niskoenergetyczne piki X mogą więc być śladem nie tylko próbki, ale także otoczenia pomiarowego.

Z drugiej strony tło hamowania może utrudniać detekcję słabych linii. Jeśli elektronowe lub beta-elektronowe procesy w materiale generują szerokie tło X, linie charakterystyczne stają się trudniejsze do wydzielenia. To kolejny przykład, że spektrometria nie polega na samym odczytaniu listy pików.

Związek z elektroniką i aparaturą

Dla aparatury pomiarowej rozróżnienie tła i linii ma konsekwencje praktyczne. Szerokie tło zwiększa liczbę impulsów w wielu kanałach analizatora, a linie charakterystyczne tworzą wąskie struktury, których rozdzielenie zależy od rozdzielczości energetycznej detektora.

Detektor o gorszej rozdzielczości może zlać blisko położone linie. Elektronika z nieprawidłowo dobranym czasem kształtowania może pogorszyć rozdzielczość albo zwiększyć pile-up. Zbyt wysoka częstość zliczeń może podnieść tło i zniekształcić intensywności pików. Dlatego fizyka promieniowania X łączy się bezpośrednio z tematami z kategorii elektroniki pomiarowej: przedwzmacniaczami, analizatorami impulsów, czasem martwym i stabilnością toru.

Medyczne i przemysłowe zastosowania lamp rentgenowskich

Lampy rentgenowskie (i ich nowoczesne pochodne) są podstawą kilku ważnych technik:

Radiografia konwencjonalna i cyfrowa. Widmo ciągłe hamowania przechodzi przez ciało pacjenta. Kości pochłaniają więcej fotonów (wysoki Z wapnia) niż tkanki miękkie (niski Z). Detektor (film, płyta fosforowa, panel płaski) zapisuje różnicowy obraz. Efektywna energia „użytkowa" promieniowania X wynosi ok. 30–50% napięcia szczytowego lampy — filtr aluminiowy lub dodatkowe woltaż-kwalf usuwa zbędne niskoenergetyczne fotony.

Tomografia komputerowa (CT). Lampa i detektor obracają się wokół pacjenta. Wyniki z setek kątów są rekonstruowane numerycznie algorytmem FBP (Filtered Back Projection) lub iteracyjnym (MBIR). CT używa wyższych napięć (80–140 kV) niż radiografia (60–90 kV), bo tkanki muszą być prześwietlane grubiej.

Mammografia. Niska energia (25–35 kV), anoda molibdenowa lub rodowa. Linie charakterystyczne Mo Kα = 17,4 keV lub Rh Kα = 20,2 keV są używane do kontrastu tkanek miękkich. Filtracja usuwa tło hamowania poniżej i powyżej piku Mo/Rh.

Fluoroskopia. Nieprzerywane promieniowanie X do obserwacji w czasie rzeczywistym (cewnikowanie, ortopedia, gastroenterologia). Dawka jest wyższa niż w radiografii, bo ekspozycja trwa długo.

NDT (Non-Destructive Testing). Przemysłowe defektoskopy rentgenowskie i gammagraficzne wykrywają pory, pęknięcia i niehomogenności w spoiwach spawalniczych, odlewach i kompozytach lotniczych. Szczególnie ważne dla przemysłu lotniczego i energetyki jądrowej (spoiny zbiornika reaktora, rury parowe).

XRF (X-Ray Fluorescence) i XRD (X-Ray Diffraction). Źródłem wzbudzenia może być lampa rentgenowska lub radioizotopowe źródło (Am-241, Cd-109). XRF identyfikuje skład pierwiastkowy, XRD bada strukturę krystaliczną i odległości międzypłaszczyznowe.⁵

Zastosowania w kontroli materiałów jądrowych i forensyce

W kontekście nieproliferacji promieniowanie X i XRF odgrywa dwie role:

Identyfikacja materiałów jądrowych bez destrukcji. Przenośne spektrometry XRF (Bruker Tracer, Olympus Vanta) pozwalają zmierzyć skład pierwiastkowy w ciągu sekund bez pobierania próbki. Można je stosować do wstępnej identyfikacji uranu, toru, ołowiu, wolframu w znalezionych obiektach podejrzanych.

Ograniczenie: XRF mierzy skład elementarny, nie izotopowy. Uran-235 i Uran-238 mają te same linie K i L, różnią się tylko masą. Do pomiaru składu izotopowego potrzebna jest spektrometria gamma (detektuje specyficzne gamma z rozpadów U-235, U-238, U-234) lub spektrometria mas.

Analiza sygnatur w forensyce. Stosunek intensywności linii charakterystycznych do tła hamowania może wskazywać na metodę produkcji i przetwarzania materiału. Np. ślady pierwiastków towarzyszących (Fe, Si, Mo) mówią o historii procesu chemicznego.

Monitorowanie graniczne. Systemy portalne RPMS (Radiation Portal Monitors) i handheldowe identyfikatory RIID (Radioactive Isotope IDentification Devices) wykrywają zarówno gamma izotopów jak i promieniowanie X uranu. Zakres energii 13–20 keV (linie L uranu) jest szczególnie monitorowany w systemach detekcji materiałów fisylnych.

Synteza promieniowania synchrotronowego: skrajna postać bremsstrahlung

Promieniowanie synchrotronowe to skrajny przykład promieniowania hamowania „wirowania": relatywistyczne elektrony krążące w pierścieniu synchrotronowym emitują intensywne, szerokowidmowe, wysoce skolimowane promieniowanie elektromagnetyczne. Zachodzi tu to samo zjawisko co w lampie (hamowanie — tu przez siłę odśrodkową), ale:

• Elektrony mają energię GeV (prędkość ≈ 0,9999999c)
• Promieniowanie jest skoncentrowane w wąskim stożku przed kierunkiem ruchu elektronu
• Widmo jest ciągłe od podczerwieni do twardego X-ray (1–100 keV)
• Jasność (brilliance) jest 12–14 rzędów wielkości większa niż lampa rentgenowska
• Promieniowanie jest wysoce spolaryzowane

Instalacje synchrotronowe (ESRF Grenoble, DESY Hamburg, DIAMOND Didcot, SOLEIL Saclay) oferują wybrany zakres energii przez monochromatory krystaliczne. Umożliwiają m.in.:

• krystalografię białek z rozdzielczością Å
• XANES/EXAFS (spektroskopię absorpcji X: lokalna struktura elektronowa i geometryczna atomu)
• tomografię sub-mikronową materiałów reaktorowych
• analizę śladów pierwiastkowych przy femtogramowym poziomie

Polska uczestniczy w programach dostępowych do ESRF. NCBJ, IFJ PAN i AGH korzystają z linii pomiarowych do badań materiałów jądrowych, ceramiki paliwowej i rud uranowo-torowych.⁵

Filtry i efektywna energia widma

Rzeczywiste widmo X mierzone przez detektor lub promieniujące na pacjenta różni się od widma Kramersa, bo:

1. Okno anody i filtracja własna lampy. Promieniowanie niskoenergetyczne pochłaniane jest przez sam materiał anody i berylowe lub szklane okienko lampy. Dla typowej lampy z berylem skuteczna dolna granica to ok. 10–15 keV.

2. Dodatkowe filtry. Aluminium lub miedź przed wyjściem lampy usuwa mękkie (niskoenergetyczne) promieniowanie, które nie przyczynia się do obrazowania, a zwiększa dawkę. Efektywna energia po filtracji jest wyższa niż bez filtru.

3. Efektywna energia „monoenergii zastępczej". Dla dawki i kontrastu wygodnie operować jedną wartością energii reprezentującą cały widmo polienergityczny. Ta efektywna energia to energia fotonu monoenergitycznego, który przy tej samej grubości materiału daje to samo osłabienie co pełne widmo lampy. Efektywna energia wynosi ok. 30–50% napięcia szczytowego.

W dozymetrii medycznej „jakość wiązki" opisywana jest przez HVL (Half-Value Layer) w aluminium lub miedzi, co pośrednio mówi o efektywnej energii bez konieczności pomiaru pełnego widma.

Porównanie źródeł promieniowania X: lampa, synchrotron, izotopowe

Parametr	Lampa rentgenowska	Synchrotron	Źródło izotopowe
Zasada działania	Hamowanie elektronów	Odchylanie rel. elektronów	Rozpad promieniotwórczy
Energia	Regulowana (kV)	Regulowana (eV–100 keV)	Stała (specyficzna dla izotopu)
Jasność	10^8–10^10	10^20–10^22	Niska (izotropowe)
Ciągłość widma	Ciągłe + linie	Ciągłe	Linie gamma/X
Polaryzacja	Częściowa	Wysoka	Brak
Przenośność	Tak (małe lampy)	Nie (km obwód)	Tak
Koszt	Niska	Bardzo wysoka	Niska
Zastosowania	Medycyna, NDT, XRF	Nauka, materiałoznawstwo	Gammagrafia, XRF

Źródła izotopowe do XRF: Am-241 (gamma 59,5 keV + linie Np L-series), Cd-109 (linie Ag Kα 22 keV, Kβ 25 keV), Fe-55 (linie Mn Kα 5,9 keV). Wybór źródła zależy od zakresu energii pierwiastków do wzbudzenia.

Detektory promieniowania X: od folii do SDD

Różne typy detektorów promieniowania X:

Film rentgenowski. Klasyczny, oparty na kryształach bromku srebra. Ciemni, czas wywołania, trudność digitalizacji. Zastępowany przez cyfrowe systemy.

Płyty fosforowe (Imaging Plates, CR). Fosfory przechowują energię, czytane laserem. Wielokrotnego użytku. Standard w dentystyce i NDT.

Płaskie panele cyfrowe (Flat Panel Detectors, DR). Bezpośrednia konwersja (a-Se) lub pośrednia (scyntylator + TFT). Czas reakcji < 1 ms. Wysoka rozdzielczość. Standard w nowoczesnym szpitalu.

Proporcjonalne liczniki gazowe. Starsze, ale używane w XRF i detektorach przenośnych. Dobra dyskryminacja energii dla niskich energii X.

Detektory krzemowe z dryfu (SDD). Dziś standard w przenośnych XRF i laboratoryjnych spektrometrach. Rozdzielczość energetyczna ~130–150 eV dla Mn Kα (5,9 keV) przy temperaturze termoelektrycznego chłodzenia Peltiera. Nie wymagają ciekłego azotu.

HPGe (wysokoczysty german). Najlepsza rozdzielczość (ok. 150 eV dla 5,9 keV, 160 eV dla 122 keV), ale wymaga ciekłego azotu (77 K) lub kriogenicznych systemów chłodzenia. Używany w laboratoriach naukowych.

Polska: Laboratoria XRF na AGH (Kraków), PG (Gdańsk) i NCBJ (Świerk) posiadają zarówno energodyspersyjne systemy SDD jak i falodospersyjne (WDXRF) systemy z kryształami analizatorami, stosowane do precyzyjnej analizy składu materiałów jądrowych i środowiskowych.³

Praktyczne kryteria oceny jakości widma XRF

Zanim przystąpi się do identyfikacji linii, warto sprawdzić jakość samego widma:

1. Rozdzielczość energetyczna: dla SDD typowa wartość FWHM dla Mn Kα (5,9 keV) powinna wynosić < 145 eV. Pogorszona rozdzielczość może wskazywać na uszkodzony detektor, termiczne problemy chłodzenia Peltiera lub elektronikę o zbyt dużym szumie.
2. Czas zliczania i statystyka: minimalna liczba zliczeń w piku dla wiarygodnej identyfikacji to ok. 500–1000 (błąd statystyczny < 5%). Dla analizy ilościowej potrzeba zwykle > 10 000.
3. Tło i stosunek S/B: dobry stosunek sygnał/tło (Signal-to-Background) zapewnia niski próg detekcji. Przekaźnik optyczny (collimator) i geometria 90° dla spolaryzowanego wzbudzenia poprawia S/B.
4. Sprawdzenie energii wzorcowej: na początku każdej sesji należy zmierzyć wzorzec o znanych liniach (np. Cu, Fe, Mo) i sprawdzić kalibrację energii. Przesunięcie > 20 eV sygnalizuje problem.

Znaczenie dla historii technologii jądrowej

W perspektywie historycznej promieniowanie X było jednym z mostów między fizyką atomową, techniką próżniową, elektroniką wysokiego napięcia, detekcją promieniowania i analizą materiałów. Zrozumienie linii charakterystycznych pozwalało identyfikować pierwiastki. Zrozumienie promieniowania hamowania pozwalało przewidywać widmo lampy i skutki hamowania elektronów w materiale.

Dla serwisu o atomistyce i broni jądrowej ten temat nie służy do opisu konstrukcji broni. Jest zapleczem metrologicznym. Bez niego trudno czytać artykuły o XRF, spektrometrii gamma, osłonach, detektorach, źródłach tła, fluorescencji w próbkach i laboratoryjnych ćwiczeniach z promieniowaniem.

Błędy interpretacyjne w widmach X

Doświadczeni spektroskopiści znają kilka typowych pułapek interpretacyjnych:

Nakładanie linii. Linia Pb Lα = 10,55 keV i linia As Kα = 10,54 keV są prawie nierozróżnialne w energodyspersyjnych systemach SDD bez dalszej analizy. Jeżeli spodziewamy się ołowiu, potwierdzamy jego obecność przez Pb Lβ = 12,61 keV. Jeżeli spodziewamy się arsenu — szukamy As Kβ = 11,73 keV.

Artefakty pile-up. Przy wysokich częstościach zliczeń dwa fotony mogą trafić do detektora równocześnie i być zinterpretowane jako jeden foton o sumie energii. Np. dwa fotony Fe Kα = 6,40 keV dadzą fałszywy pik przy 12,8 keV, który można pomylić z As Kβ lub Pb M. Wykrycie pile-up: sprawdzić, czy „podejrzany" pik ma intensywność proporcjonalną do kwadratu intensywności prawdziwego piku.

Linie ucieczki (escape peaks). W detektorze krzemowym foton wysokoenergetyczny może wybić elektron z powłoki K krzemu (energia Si Kα = 1,74 keV), a ten foton ucieka z detektora. W widmie pojawia się fałszywy pik przy E_real - 1,74 keV. Np. Fe Kα = 6,40 keV daje pik ucieczki przy 6,40 - 1,74 = 4,66 keV.

Tło Compton i Rayleigh. W widmie XRF poza liniami fluorescencyjnymi próbki widać też piki: Rayleigh (rozpraszanie elastyczne, energia = energia wzbudzenia) i Compton (rozpraszanie nieelastyczne, niższe o kilka procent energii). Ich intensywność zależy od Z matrycy — przy wysokim Z Rayleigh silniejszy, przy niskim Z Compton silniejszy. Stosunek intensywności Compton/Rayleigh jest narzędziem oceny „lekkości" matrycy.

Jak dobierać napięcie lampy do analizy

Sprawna analiza XRF wymaga dopasowania napięcia lampy do krawędzi K lub L analitów:

1. Wzbudzenie K-linii pierwiastka o Z=26 (Fe, 7 keV): napięcie min. 15–20 kV (2× energia krawędzi K). Optymalnie 25–30 kV.
2. Wzbudzenie K-linii pierwiastka o Z=42 (Mo, 20 keV krawędź): napięcie min. 40 kV. Optymalnie 50–60 kV.
3. Wzbudzenie K-linii uranu (115 keV krawędź K): praktycznie niemożliwe lampą konwencjonalną. Zamiast tego wzbudzamy linie L uranu (krawędź L = 17–21 keV, napięcie lampy 35–50 kV).
4. Elementy lekkie (Na, Mg, Al, Si, P, S — krawędzie 1–2,5 keV): niskie napięcie (5–8 kV), próżnia lub hel w ścieżce optycznej, specjalne okienka detektora.

Zasada praktyczna: napięcie lampy powinno wynosić ok. 2–3× energię krawędzi K (lub L dla ciężkich pierwiastków) analitu. Zbyt wysokie napięcie niepotrzebnie zwiększa tło hamowania, zbyt niskie nie wzbudza linii.

Najkrótsza mapa zależności

Warto zapamiętać pięć zdań:

• promieniowanie hamowania ma widmo ciągłe, bo elektron może tracić różne porcje energii,
• krótkofalowa granica widma wynika z h nu <= eU,
• linie charakterystyczne powstają po wybiciu elektronu z powłoki wewnętrznej,
• energie linii identyfikują pierwiastek, a nie izotop,
• realne widmo X jest zwykle sumą tła, linii, filtracji, rozproszeń i odpowiedzi detektora.

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Identyfikator gamma - przydatny jako analogia do pracy z energiami pików, choć linie X identyfikują pierwiastki, a nie radionuklidy.
• Osłona warstwowa - pokazuje, że transmisja fotonów zależy od energii i materiału, co jest ważne przy filtracji promieniowania X.
• Dawka - przypomina, że widmo energetyczne promieniowania wpływa na wielkości dozymetryczne i interpretację ekspozycji.
• Kalkulator: Promieniowanie X — Krótkofalowa granica widma hamowania dla napięcia lampy rentgenowskiej.
• Kalkulator: Model Bohra — Energia przejścia w atomie wodoropodobnym oraz długość fali linii.

Ćwiczenia praktyczne

Pierwsze ćwiczenie: krótkofalowa granica. Dla napięć 20 kV, 50 kV i 100 kV obliczyć maksymalną energię fotonu hamowania oraz lambda_min = hc/eU. Następnie wyjaśnić, dlaczego zwiększenie prądu lampy nie przesuwa tej granicy.

Drugie ćwiczenie: rozdzielenie składników widma. Student dostaje syntetyczne widmo z ciągłym tłem i trzema ostrymi pikami. Ma oznaczyć, które elementy pochodzą od hamowania elektronów, a które od promieniowania charakterystycznego.

Trzecie ćwiczenie: identyfikacja pierwiastka. Korzystając z tabeli linii K_alpha i K_beta, student przypisuje piki do możliwych pierwiastków i wskazuje, które przypisania wymagają potwierdzenia drugą linią.

Czwarte ćwiczenie: warunek wzbudzenia. Dla kilku pierwiastków podane są krawędzie absorpcji K. Student decyduje, które linie mogą powstać przy zadanej energii promieniowania pierwotnego i które pozostaną niewzbudzone.

Piąte ćwiczenie: osłona beta a promieniowanie wtórne. Na poziomie jakościowym, bez projektowania osłony, student porównuje materiał lekki i ciężki jako środowisko hamowania elektronów beta. Ma wyjaśnić, dlaczego materiał ciężki może zwiększać wtórne promieniowanie X.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Kwantowe podstawy radiometrii: Planck, fotoefekt, Compton i widma rentgenowskie
• Efekt Comptona jako narzędzie rozumienia widm gamma
• Rentgenowska analiza fluorescencyjna i efekty matrycy
• Spektrometria gamma w praktyce: kalibracja energii, rozdzielczość i wydajność detektora
• Tor impulsowy NIM w praktyce dydaktycznej: przedwzmacniacz, wzmacniacz kształtujący, dyskryminator i analizator
