Oscyloskop w pomiarach impulsów nanosekundowych: pasmo, czas narastania i sondy

Streszczenie

Oscyloskop przy impulsach nanosekundowych jest częścią układu pomiarowego, a nie neutralnym oknem na rzeczywistość. Jeżeli pasmo, sonda, terminacja albo próbkowanie są źle dobrane, ekran pokaże przebieg, który wygląda technicznie wiarygodnie, ale w dużej mierze opisuje ograniczenia aparatury.^1,2

Najważniejsza intuicja jest prosta: im krótszy impuls i im stromsze zbocze, tym bardziej przewody, wejście oscyloskopu i geometria sondy zachowują się jak elementy obwodu wysokiej częstotliwości. Przy nanosekundach nie mierzy się już „napięcia w punkcie”, lecz propagację sygnału przez linię transmisyjną, z odbiciami, pojemnością, indukcyjnością i skończonym czasem odpowiedzi toru.^1,3

Rozszerzenie tematu

Pierwsze pytanie: co naprawdę chcemy zobaczyć?

W prostych pomiarach oscyloskop odpowiada na pytanie: czy sygnał jest wysoki, niski, okresowy, zaszumiony? W pomiarach impulsów nanosekundowych pytanie jest ostrzejsze: czy widzimy rzeczywiste zbocze, czy tylko najwolniejszy element toru pomiarowego? To różnica między obserwacją a autodiagnozą aparatury.

Wyobraźmy sobie impuls, który w badanym układzie narasta w 1 ns. Jeśli oscyloskop i sonda mają własny czas narastania także rzędu 1 ns, ekran nie pokaże prawdziwego zbocza. Zmierzony czas będzie wypadkową sygnału i przyrządu. Dla prostego modelu często używa się przybliżenia:

t_zmierzony ≈ sqrt(t_sygnału^2 + t_toru^2)

Gdy t_sygnału = 1 ns i t_toru = 1 ns, wynik wynosi około 1,41 ns. Błąd nie jest kosmetyczny, tylko rzędu 40%. Właśnie dlatego w szybkim torze pomiarowym trzeba znać nie tylko ustawienie pokrętła czasu, ale pasmo, sondę, terminację, sposób próbkowania i zachowanie odpowiedzi skokowej.^1,2

Pasmo nie jest obietnicą wiernego przebiegu

Pasmo oscyloskopu jest zwykle definiowane dla sinusoidy: przy częstotliwości granicznej amplituda spada do 70,7% wartości, czyli o 3 dB. To użyteczna specyfikacja, ale nie mówi jeszcze, jak wiernie przyrząd odtworzy impuls prostokątny, krótki pik z detektora albo szybkie zbocze logiki. Impuls nie jest pojedynczą sinusoidą. Składa się z wielu składowych częstotliwościowych, a ich amplituda i faza decydują o tym, czy zbocze pozostaje ostre, czy zostaje zaokrąglone, poprzedzone preshootem albo ozdobione dzwonieniem.¹

Klasyczne przybliżenie łączy pasmo z czasem narastania:

BW * t_r ≈ 0,35

albo:

BW ≈ 0,35 / t_r

Dla toru o charakterze jednego filtru dolnoprzepustowego 1 ns odpowiada więc około 350 MHz. To nie oznacza, że oscyloskop 350 MHz wiernie zmierzy zbocze 1 ns. To jest raczej granica orientacyjna. Jeśli zależy nam na małym błędzie amplitudy i kształtu, potrzebny jest zapas, często kilka razy większy od równoważnego pasma zbocza. W materiałach producentów oscyloskopów typowo pojawia się praktyczna reguła, że system pomiarowy powinien mieć kilka razy większe pasmo od pasma wynikającego z badanego zbocza, zwłaszcza gdy interesuje nas kształt, przeregulowanie i czas ustalania.^1,2

Czas narastania sygnału	Równoważne pasmo 0,35/t_r	Sensowny zapas pomiarowy
10 ns	35 MHz	setki MHz, jeśli liczy się kształt
5 ns	70 MHz	300-500 MHz
1 ns	350 MHz	1-2 GHz lub więcej
200 ps	1,75 GHz	kilka GHz
100 ps	3,5 GHz	okolice 10 GHz dla małych błędów

Wniosek jest ważny dla całej kategorii Elektronika: nominalna częstotliwość powtarzania impulsów bywa mniej istotna niż czas narastania. Można mieć zdarzenie rzadkie, powtarzane raz na sekundę, ale ze zboczem subnanosekundowym. Taki sygnał jest dla toru pomiarowego „szybki”, mimo że jego repetycja jest bardzo wolna.

Odpowiedź skokowa: to, czego nie widać w samej liczbie GHz

Dwa oscyloskopy o takim samym paśmie mogą różnie pokazać ten sam skok napięcia. Jeden zaokrągli zbocze, drugi doda przeregulowanie, trzeci pokaże oscylacje przed i po zboczu. Dlatego przy szybkich impulsach ważna jest odpowiedź skokowa, czyli zachowanie oscyloskopu na możliwie czysty, szybki skok.¹

W praktyce patrzy się na:

Zjawisko	Co oznacza na oscylogramie	Dlaczego przeszkadza
overshoot	impuls chwilowo przekracza poziom końcowy	można zawyżyć amplitudę
preshoot	zmiana pojawia się pozornie przed zboczem	może być artefaktem toru albo DSP
ringing	zboczu towarzyszą oscylacje	łatwo pomylić je z realnym dzwonieniem układu
droop	płaski fragment impulsu opada	błędny pomiar szerokości i plateau
settling time	przebieg długo dochodzi do poziomu końcowego	utrudnia analizę kolejnych impulsów
overdrive recovery	po wyjściu poza zakres tor wolno wraca do poprawnego pomiaru	szczegóły mogą znikać po dużym impulsie

To ostatnie jest często lekceważone. Jeśli duży impuls wyjdzie poza zakres wejściowy, a użytkownik próbuje „powiększyć” tylko mały fragment przebiegu, analogowy tor pionowy i przetwornik ADC mogą nie pracować już w warunkach, dla których korekcja cyfrowa ma sens. Wtedy powiększenie nie jest lupą, tylko przetwarzaniem niepełnego sygnału.¹

Sonda jest obwodem, a nie przewodem

Najczęstszy błąd początkującego pomiaru szybkiego sygnału polega na użyciu zwykłej sondy pasywnej z długim przewodem masy i potraktowaniu jej jak neutralnego kabla. Taka sonda wnosi rezystancję, pojemność i indukcyjność. Dla wolnych przebiegów to zwykle akceptowalne. Dla nanosekundowych zboczy przewód masy, końcówka sondy i pojemność wejściowa tworzą obwód rezonansowy.

PDF Oscilloscope Performance Overview pokazuje typowy mechanizm: pojemność sondy rzędu 10 pF i pętla masy o dużej indukcyjności mogą wytworzyć rezonans dziesiątek MHz, który zostanie wzbudzony przez zbocze 1 ns. Na ekranie pojawia się dzwonienie. Problem w tym, że nie wiadomo od razu, czy dzwoni badany układ, czy sama geometria sondowania.¹

Praktyczna hierarchia sondowania wygląda tak:

Sposób podłączenia	Kiedy ma sens	Typowa pułapka
długa masa krokodylkowa sondy pasywnej	przebiegi wolne, serwisowe, małe wymagania dokładności	indukcyjność pętli i fałszywe dzwonienie
krótka sprężynka masy sondy pasywnej	szybsza diagnostyka lokalna	nadal duża pojemność wejściowa
sonda aktywna o małej pojemności	szybkie, wrażliwe węzły	koszt i ograniczony zakres napięć
sonda różnicowa	pomiary między dwoma nieuziemionymi punktami	pasmo sondy bywa znacznie mniejsze niż pasmo oscyloskopu
bezpośredni tor 50 Ω coax/SMA	impulsy, linie transmisyjne, wyjścia generatorów	trzeba uwzględnić obciążenie 50 Ω i moc

W dydaktyce najlepiej zapamiętać jedno zdanie: sonda zmienia badany układ. Im szybszy sygnał, tym bardziej zmiana staje się częścią wyniku.

Terminacja i linia transmisyjna

Przy nanosekundach przewód koncentryczny, ścieżka PCB i adapter BNC nie są już „połączeniami”. Są liniami transmisyjnymi o określonej impedancji falowej. Typowe tory laboratoryjne używają 50 Ω. Jeśli źródło, przewód, wejście oscyloskopu i terminacja nie są dopasowane, część sygnału odbija się i wraca do źródła. Na ekranie może pojawić się drugi schodek, przeregulowanie albo fałszywe oscylacje.

W praktyce są dwa podstawowe tryby pracy wejścia:

Wejście oscyloskopu	Skutek
1 MΩ	mało obciąża wolne układy, ale przy szybkich torach coax zwykle powoduje odbicia bez zewnętrznej terminacji
50 Ω	dopasowuje typowy tor transmisyjny, ale obciąża źródło i wymaga kontroli dopuszczalnej mocy

To dlatego impulsy z generatorów, detektorów i szybkich buforów często mierzy się przez przewód 50 Ω zakończony wejściem 50 Ω. Jeśli ten sam sygnał obejrzymy przy wejściu 1 MΩ, przebieg może wyglądać „większy”, ale jednocześnie mniej prawdziwy. Duża amplituda na ekranie nie jest dowodem poprawnego pomiaru.

Próbkowanie, aliasing i fałszywa pewność ekranu

Oscyloskop cyfrowy nie rysuje ciągłej funkcji. Pobiera próbki, zapisuje je i odtwarza przebieg przez interpolację. Jeśli próbkowanie jest zbyt wolne względem składowych obecnych w sygnale, pojawia się aliasing: przebieg zostaje zrekonstruowany fałszywie. Dla sygnału powtarzalnego można czasem wykryć problem po niestabilnym lub dziwnie „pływającym” obrazie. Dla zdarzenia pojedynczego bywa gorzej, bo użytkownik nie ma drugiej szansy i może uznać błędny kształt za prawdziwy.¹

Sama wysoka liczba GS/s też nie kończy sprawy. Liczy się tryb pracy, liczba aktywnych kanałów, długość rekordu i to, czy oscyloskop utrzymuje maksymalną szybkość próbkowania przy wybranym zakresie czasu. Długi zapis pozwala złapać rzadkie zdarzenie z kontekstem przed i po impulsie, ale przy niektórych ustawieniach może wymuszać mniejszą szybkość próbkowania. Krótki zapis daje szybkie próbki, lecz może zgubić wolniejsze zjawiska towarzyszące.

Interpolacja potrafi dodatkowo upiększyć problem. Połączenie punktów linią wygląda bardziej przekonująco niż kropki, ale nie tworzy informacji, której nie było w próbkach. Filtry typu sin(x)/x są matematycznie uzasadnione tylko wtedy, gdy warunki próbkowania i pasmo toru są spełnione. Gdy sygnał jest aliasowany, filtr może nadać błędnemu przebiegowi bardzo profesjonalny wygląd.¹

Wyzwalanie i jitter

Przy impulsach nanosekundowych nie wystarczy „zobaczyć” przebiegu. Trzeba go jeszcze ustawić względem czasu. Wyzwalanie decyduje, od którego momentu oscyloskop zaczyna rysować rekord. Jeśli próg wyzwalania znajduje się na zaszumionym zboczu, jeśli zbocze jest zbyt wolne, albo jeśli kanał wyzwalania ma gorsze parametry niż tor pomiarowy, obraz może mieć dodatkowy rozrzut czasowy.

Jitter, czyli niepewność położenia zdarzenia w czasie, jest szczególnie ważny przy porównywaniu impulsów. W radiometrii i spektrometrii wpływa na koincydencje i separację impulsów. W szybkiej elektronice cyfrowej zamyka eye diagram. W historycznej elektronice wyzwalającej był jednym z parametrów, które decydowały, czy wiele zdarzeń może być traktowane jako jednoczesne. W artykule dydaktycznym warto jednak zatrzymać się na poziomie pomiaru: jeśli chcemy porównywać czasy narastania, opóźnienia albo odstępy impulsów, budżet jittera oscyloskopu i źródła wyzwalania musi być mniejszy niż badana różnica.^2,3

Historia oscyloskopów: od lampy do próbkowania GHz

Zrozumienie ograniczeń współczesnego oscyloskopu jest łatwiejsze z perspektywą historyczną. Oscyloskop katodowy (CRO) pojawił się już w latach trzydziestych XX wieku; pierwsze wersje Karla Brauna z końca XIX w. były przyrządami badawczymi, nie pomiarowymi. Przełom nastąpił w czasie II wojny światowej, kiedy Laboratorium Radiacyjne MIT potrzebowało narzędzi do diagnostyki układów radarowych. Tektronix, założony w 1946 roku w Beaverton w Oregonie, stworzył serię Type 511 i Type 515 — pierwszy oscyloskop z szerokim pasmem (15 MHz) w formie przenośnej. Dla tamtej epoki to było narzędzie rewolucyjne.²

Lata pięćdziesiąte przyniosły oscyloskopy z wbudowanymi wzmacniaczami sterowanymi wtyczkami (plug-in), co umożliwiło konfigurowanie przyrządu do konkretnego zadania. Tektronix 545 (1954 r.) osiągał pasmo 35 MHz; Tektronix 581 (1959 r.) z wtyczką Sampling Unit 1S1 osiągał 1 GHz dla sygnałów powtarzalnych, właśnie dzięki próbkowaniu ekvivalentnemu (sampling oscilloscope). To był pierwszy raz, gdy inżynier mógł w laboratorium zobaczyć zbocze subnanosekundowe. Los Alamos i inne laboratoria jądrowe zamawiały te przyrządy bezpośrednio, bo aparatura detektorowa detektora syntylatora i lampy fotopowielającej generowała impulsy nanosekund.^1,2

Lata siedemdziesiąte i osiemdziesiąte to oscyloskopy analogowe z pamięcią (storage CRT) — fosfor zachowywał ślad pojedynczego zdarzenia przez sekundy lub minuty. Technologia nie była wygodna: obraz bladł, kontrast był niski, a jednoczesna analiza więcej niż jednego kanału bywała trudna. Jednak dla fizyki impulsów jedna cecha była bezcenna: zero cyfrowej rekonstrukcji, zero aliasingu, zero błędów interpolacji. Kształt impulsu z analizatora wielokanałowego był tym, co faktycznie istniało w fosforze.

Przełom cyfrowy nastąpił powoli. Pierwsze oscyloskopy cyfrowe DSO lat osiemdziesiątych były wolne i miały przetworniki ADC 8-bitowe z szybkością próbkowania rzędu dziesiątek MS/s — ledwo wystarczające do MHz. Dopiero lata dziewięćdziesiąte przyniosły DSO z GS/s i pasmem ponad 500 MHz. Kluczowym produktem stał się Tektronix TDS 540 (1994 r.): 4 kanały, 500 MHz, 1 GS/s, rejestr 50 000 próbek, wyświetlacz rastrowy. Dla laboratorium dydaktycznego lat dziewięćdziesiątych był to benchmark; dziś jego parametry bywają przekroczone przez tanie oscyloskopy USB.

Rok 2000 i późniejsze — czas oscyloskopów wielogigahertzowych dla rutynowego użytku. Seria Tektronix DPO70000 osiąga 70 GHz pasma analogowego. Seria Keysight Infiniium 90000X — podobnie. Ceny oscyloskopów 1–4 GHz spadły z kilkudziesięciu tysięcy dolarów do kilku tysięcy, co uczyniło szybkie pomiary dostępnymi dla małych laboratoriów i uczelni. Jednocześnie wzrosła kompleksowość interpretacji wyników: kompensacja analogowa, DSP, filtrowanie, deskewowanie kanałów i autodiagnostyka są wykonywane niewidocznie dla użytkownika i mogą maskować problemy zamiast je ujawniać.¹

Typy oscyloskopów w kontekście pomiarów impulsowych

Dla laboratoriów jądrowych i elektroniki impulsowej nie każdy typ oscyloskopu jest równie użyteczny. Poniższa tabela porządkuje dostępne kategorie:

Typ oscyloskopu	Pasmo	Próbkowanie	Zastosowanie w detekcji	Ograniczenie
DSO (real-time)	100 MHz – 70 GHz	do 200 GS/s	zdarzenia pojedyncze, impuls GM, koincydencje	cena przy >4 GHz
MSO (mixed-signal)	jak DSO	jak DSO	DSO + 16 kanałów logiki	analogowy tor zwykle gorszy niż specjalistyczny
Oscilloscope próbkujący	30–70 GHz	odpowiednik 1 Tpróbek/s	sygnały powtarzalne, S-paramtery	TYLKO sygnały powtarzalne
Oscilloscope USB	20–500 MHz	1–2 GS/s	dydaktyka, diagnostyka laboratorii	ograniczone pasmo, mniej wejść
Analogowy storage	<100 MHz	n/d	historyczny, impulsy rzadkie	brak pamięci, obraz blaknie
Handheld scope	10–200 MHz	<2 GS/s	serwis polowy	niska rozdzielczość, złe triggery

Dla ćwiczeń dydaktycznych z licznikiem GM i torem scyntylacyjnym zupełnie wystarczy DSO 100–500 MHz z 4 kanałami. Impulsy z typowej tuby GM (czas narastania ~100 ns) nie wymagają pasma ponad 10 MHz, ale obserwacja wpływu ładowania kondensatora i opadania impulsu z fotopowielacza może wymagać 50–200 MHz. Impulsy z detektora germanowego HPGe są z kolei celowo formowane przez elektronikę kształtującą do mikrosekund, więc wymagania wobec oscyloskopu są umiarkowane.^4,5

Wejścia i tłumienie: zakres pionowy a szum

Zakres pionowy oscyloskopu jest z reguły gorzej rozumiany niż zakres czasowy. Kilka faktów praktycznych:

Zakres a szum. Przetwornik ADC oscyloskopu ma stałą liczbę bitów, zwykle 8 lub 12. Sygnał zajmuje tylko część tego zakresu. Jeśli impuls o amplitudzie 100 mV jest oglądany przy zakresie ±5 V, zajmuje tylko 1% zakresu ADC i ma odpowiednio mały SNR. Zawsze należy dopasować zakres pionowy tak, żeby sygnał zajmował znaczną część wyświetlacza.

Tłumienie ÷10 w sondzie. Klasyczna sonda pasywna ÷10 redukuje sygnał dziesięciokrotnie, ale jednocześnie zmniejsza swoją pojemność wejściową (zwykle z ~100 pF do ~10–15 pF). To jest istotna zaleta dla szybkiego sondowania. Kosztem jest gorsza S/N dla małych sygnałów. Sonda ÷100 lub ÷1000 używana przy wysokich napięciach ma już bardzo małą pojemność, ale przenosi sygnały dziesiątki razy mniejsze — musi to kompensować wzmacniacz wejściowy oscyloskopu.

Przeciążenie i czas powrotu. Jeśli sygnał wyjdzie poza zakres, część analogowego toru może nasyć się. Różne oscyloskopy mają czas powrotu do liniowego toru od kilku nanosekund do setek nanosekund. Dla impulsu detektora, po którym zaraz pojawia się inny impuls (pile-up), krótki czas powrotu jest krytyczny. Warto to sprawdzić podając dwa impulsy z narastającym odstępem i obserwując, kiedy drugi impuls staje się symetryczny.

Offset DC. Impulsy z detektorów bywają na stałym potencjale (np. napięcie zasilania). Jeśli nie można odsprzęgnąć DC, offset musi być skompensowany cyfrowo lub przez AC-coupling. AC-coupling wnosi jednak filtr górnoprzepustowy z pewną dolną częstotliwością graniczną i może deformować długie ogony impulsów (droop effect).

Oscyloskop próbkujący vs oscyloskop czasu rzeczywistego — kiedy który?

Ta różnica jest często mylona przez studentów. Wyjaśnienie jednym zdaniem: oscyloskop czasu rzeczywistego (real-time) pobiera próbki z jednego zdarzenia i rekonstruuje je. Oscyloskop próbkujący (sampling oscilloscope) pobiera jedną próbkę z każdego wystąpienia zdarzenia powtarzalnego i agreguje je w rekord.

Konsekwencje dla fizyki:

• Zdarzenia niepowtarzalne (wyładowanie EBW, przejście progowe, awaria): TYLKO oscyloskop real-time.
• Kalibracja i sygnały powtarzalne (generator impulsów, sygnał zegarowy, odpowiedź filtra): oba typy; sampling oferuje znacznie wyższe efektywne pasmo.
• Jitter w mierzonym sygnale: sampling pokazuje jitter jako rozmycie zbocza, real-time musi go zmierzyć metodami statystycznymi (histogramem).
• Zakłócenia losowe: real-time może je pokazać, sampling je uśrednia.

W laboratorium jądrowym aparatura dydaktyczna zwykle pracuje w trybie real-time, bo zdarzenia z detektora są statystycznie niezależne i nie mogą być zagregowane. Wyjątkiem jest testowanie toru elektroniki kształtującej przez wstrzyknięcie testowego impulsu z generatora, co jest powtarzalne.^1,2

Wyzwalanie zaawansowane — kiedy proste zbocze nie wystarczy

W diagnostyce toru jądrowego proste wyzwalanie na zbocze działa dobrze tylko wtedy, gdy impulsy są jednorodne. W praktyce pojawiają się sytuacje, gdzie chcemy złapać konkretny typ zdarzenia:

Wyzwalanie na szerokość impulsu (pulse width trigger). Użyteczne, gdy chcemy znaleźć impulsy przebiegające zbyt długo lub zbyt krótko — np. impuls z toru kształtującego, który nagle ma podwójną szerokość (pile-up).

Wyzwalanie na glitch. Łapie impulsy krótsze lub dłuższe od zadanego progu szerokości. Przydatne przy diagnostyce fałszywych wyzwoleń w dyskryminatorze.

Wyzwalanie sekwencyjne (sequence trigger, A wtedy B). Oscyloskop czeka na zdarzenie A, a potem wyzwala na zdarzenie B. Można w ten sposób zarejestrować przebieg po konkretnym rzadkim poprzedniku — np. wychwycić sygnał koincydencyjny po pierwszym impulse z kanału gamma.

Wyzwalanie na stan (state trigger, MSO). Dostępne w oscyloskopach MSO z kanałami cyfrowymi: wyzwolenie następuje, kiedy linie logiczne tworzą konkretną kombinację. Użyteczne przy analizie interfejsów SPI/I²C, które sygnałem cyfrowym otwierają czas akwizycji detektora.

Wyzwalanie jest stroną oscyloskopu, o której podręczniki akademickie milczą, bo nie pasuje do modelu „przyrząd i sygnał". Tymczasem tryb wyzwalania decyduje o tym, co trafia do rekordu i co możemy potem przeanalizować. Dobry pomiar impulsowy zaczyna się od przemyślenia, jakiego zdarzenia szukamy i jak najlepiej powiedzieć oscyloskopowi, żeby na nie czekał.^1,2

Polska perspektywa — oscyloskopy w laboratoriach jądrowych i uczelnianych

Instytut Fizyki Jądrowej PAN w Krakowie (IFJ PAN) korzysta z szybkiej elektroniki cyfrowej w wielu zakresach: od spektrometrii gamma przez detekcję promieniowania kosmicznego po systemy TDAQ (trigger, data acquisition) dla eksperymentów na akceleratorach. Standardem w pracowniach aparaturowych jest oscyloskop 1–4 GHz z możliwością akwizycji pojedynczego zdarzenia — np. seria Tektronix MDO lub Keysight InfiniiVision.

Akademia Górniczo-Hutnicza w Krakowie prowadzi ćwiczenia z elektroniki jądrowej, w których studenci pracują z impulsami z licznika GM, scyntylatora NaI(Tl) i detektora półprzewodnikowego. W takim kontekście nawet oscyloskop 200 MHz daje pełen obraz zjawisk i uczy właściwej metodyki — dopasowania terminacji, kontroli jittera wyzwalania, rozróżnienia sygnału od artefaktu. Kluczowe jest, że studenci uczą się czytać przebieg, a nie tylko go oglądać.

Wojskowa Akademia Techniczna (WAT) w Warszawie — w kontekście aparatury impulsowej i elektroniki sił zbrojnych — używa sprzętu o wyższych parametrach, w tym oscyloskopów przystosowanych do pomiarów szybkich detonatorów i toru inicjacji. Specyfika polega na tym, że pomiar musi być jednorazowy i bezbłędny: nie ma możliwości powtórzenia zdarzenia.

Politechnika Wrocławska (PWr) jest centrum kompetencji dla szybkiej elektroniki analogowej i DSP — w Katedrze Elektroniki i Fotoniki prowadzone są prace nad torem sygnałowym LiDAR i systemami pomiaru impulsów laserowych, gdzie czasy narastania rzędu setek ps są codziennością, a oscyloskop 4–8 GHz jest podstawowym narzędziem weryfikacji projektu.^4,5

Numeryczne przykłady dla dydaktyki

Przykład 1: Obliczenie błędu czasu narastania przez tor pomiarowy

Mamy impuls z fotopowielacza z czasem narastania t_s = 2 ns. Używamy oscyloskopu o czasie narastania t_osc = 1,5 ns i sondy o czasie narastania t_sonda = 1 ns.

Złożony czas narastania toru pomiarowego:
t_tor = sqrt(t_osc^2 + t_sonda^2) = sqrt(1,5^2 + 1^2) = sqrt(2,25 + 1) = sqrt(3,25) ≈ 1,80 ns

Zmierzony czas narastania:
t_zm = sqrt(t_s^2 + t_tor^2) = sqrt(2^2 + 1,80^2) = sqrt(4 + 3,24) = sqrt(7,24) ≈ 2,69 ns

Błąd względny: (2,69 - 2,0) / 2,0 ≈ 34,5%

Wniosek: mierząc zbocze 2 ns przyrządem o czasie narastania toru 1,8 ns popełniamy błąd ponad 34%. Aby zredukować błąd poniżej 10%, czas narastania toru powinien być mniejszy od 0,46 * t_s — w tym przykładzie poniżej 0,92 ns. Oznacza to konieczność użycia oscyloskopu 2–4 GHz z szybką sondą aktywną.¹

Przykład 2: Wybór terminacji dla impulsu z dyskryminatora NIM

Standard NIM definiuje logikę szybką jako sygnał w kablu 50 Ω z amplitudą −0,8 V (fast NIM). Wejście 50 Ω oscyloskopu poprawnie terminuje ten sygnał i daje połowę pełnej amplitudy. Wejście 1 MΩ prawie nie obciąża i daje amplitudę bliską pełnej (≈ −1,6 V jako napięcie wchodzące + odbite). Ale jednocześnie sygnał odbi się od wejścia 1 MΩ z prawie pełną amplitudą z powrotem do przewodu i do źródła.

Dla przewodu o długości L = 0,5 m i prędkości fali v ≈ 2·10^8 m/s opóźnienie wynosi t_kabel = L/v = 0,5/2·10^8 = 2,5 ns. Odbite echo dotrze z powrotem do wejścia po 2·t_kabel = 5 ns. W sygnale zobaczomy dwa kroki: właściwy impuls i echo opóźnione o 5 ns. Ten artefakt można błędnie zinterpretować jako podwójny puls lub pile-up.

Wniosek: impulsy szybkie z wyjść NIM zawsze mierzmy przez tor 50 Ω z wejściem ustawionym na 50 Ω.^2,3

Przykład 3: Szacowanie wymaganego pasma dla widma impulsów HPGe

Detektor HPGe generuje sygnał z preamplifikatora ładunku z czasem narastania rzędu 100 ns – 1 μs. Po kształtowaniu w amplifaktorze (shaping amplifier) czas narastania wynosi typowo 2–20 μs (w zależności od czasu kształtowania τ = 1–10 μs). Wymagane pasmo:

BW = 0,35 / t_r = 0,35 / (2·10^-6) ≈ 175 kHz

Nawet najtańszy oscyloskop 20 MHz z nadmiarem wystarczy do obserwacji impulsu ukształtowanego. Jednak jeśli chcemy zobaczyć sygnał z preamplifikatora PRZED kształtowaniem — skokowe zbocze ~100 ns — potrzebujemy BW ≈ 0,35/100 ns = 3,5 MHz. Nadal łatwo osiągalne, ale warto to policzyć, żeby wiedzieć, że nie ma potrzeby sięgania po GHz.

Synergia z innymi artykułami serwisu

Temat oscyloskopu nanosekundowego splata się z kilkoma innymi artykułami:

• Czas martwy, pile-up i gubienie impulsów — impulsy gęsto ułożone w czasie wymagają precyzyjnej obserwacji, żeby odróżnić prawdziwe koincydencje od artefaktów toru. Oscyloskop z szybką historią (pretrigger) jest niezbędnym narzędziem diagnostycznym.
• LVDS/PECL/CML i SERDES — standardy różnicowe transmisji generują sygnały z czasami narastania 100–500 ps, które mogą być obserwowane tylko przy paśmie ≥2 GHz.
• Jitter, synchronizacja i dystrybucja zegara — ocena diagramu oka wymaga oscyloskopu z persistence mode lub zaawansowaną analizą jittera.
• FPGA jako generator sekwencji — przy debugowaniu toru FPGA przebieg obserwuje się zarówno oscyloskopem (kanały analogowe) jak i analizatorem stanów logicznych (kanały cyfrowe); oscyloskop MSO łączy oba.
• Licznik GM i proste tory detekcji — oscyloskop jest pierwszym narzędziem diagnostyki: widać wprost kształt impulsu, amplitudę, czas martwy i jitter wyzwalania.

Przyszłość pomiaru impulsów: przetworniki wbudowane i techniki SiC/GaN

Rosnąca szybkość przełączników mocy (GaN, SiC) generuje zbocza napięcia rzędu 20–50 V/ns na płytkach PCB. Dla pomiarowców oznacza to: standardowa sonda pasywna 10 pF jest obciążeniem, które deformuje badany węzeł. Odpowiedzią są miniatury sond aktywnych z pojemnością <1 pF (np. Tektronix TAP3500), które zamiast długiej masy używają elastycznego szpica BNC z dwupunktowym podparciem.

Równolegle rozwijają się techniki cyfrowego korekcji toru: firma Keysight oferuje w InfiniiVision X możliwość kalibracji toru z pomocą sygnału referencyjnego, kompensując nielinearności toru oraz właściwości sondy w paśmie do pasma granicznego. W efekcie przyrząd może podawać wyniki poprawione o znane ograniczenia — co jest wielkim krokiem naprzód, ale jednocześnie wymaga zrozumienia, jakie poprawki są wnoszone.

Dla dydaktyki jądrowej najważniejsza lekcja pozostaje stała: pomiar impulsowy jest projektem systemu, a nie tylko wyborem przyrządu. Sonda, terminacja, wyzwalanie, próbkowanie i interpretacja muszą być dobrane i rozumiane jako całość.^1,2

Pomiary różnicowe i izolacja galwaniczna w torach detekcji

W laboratorium jądrowym często pojawia się sytuacja, w której masa pomiarowa nie jest tą samą masą, co masa oscyloskopu. Klasyczny przykład: detektor podłączony do preamplifikatora zamontowanego na wysokim potencjale (np. siatki detektora proporcjonalnego lub odwróconego wejścia SiPM). Bezpośrednie podłączenie sondy może:

1. Zewrzeć zasilanie detektora przez masę oscyloskopu do ziemi laboratoryjnej.
2. Stworzyć pętlę masy z dużym prądem zakłócającym.
3. Uszkodzić tor wejściowy oscyloskopu.

Rozwiązania w kolejności preferencji:

• Sonda różnicowa: dwa wejścia, elektronika wewnętrzna odejmuje je i podaje wynik. Pasmo sondy różnicowej bywa mniejsze niż pasmo oscyloskopu (np. 200 MHz przy oscyloskopie 1 GHz). Trzeba sprawdzać datasheets.
• Izolator galwaniczny na torze sygnałowym: opcja kosztowna dla GHz, stosowana przy wolniejszych sygnałach.
• Transformator 50 Ω: działa dla sygnałów powtarzalnych o dużej częstotliwości i eliminuje prąd stały.
• Optyczny tor (konwerter V→I→fotodioda→I→V): stosowany przy niskich częstotliwościach lub bardzo dużych napięciach różnicowych.

W dydaktyce laboratoryjnej studenci często nie zdają sobie sprawy z problemu pętli masy i interpretują zakłócenia wywołane błędnym sondowaniem jako właściwość badanego układu. Dlatego warto zawsze zaczynać od sprawdzenia, czy pomierzona masa i masa oscyloskopu są połączone bezpośrednio i czy to połączenie jest intencjonalne.^1,3

Diagram oka i statystyka impulsów

Diagram oka (eye diagram) jest techniką zbiorczej wizualizacji wielu kolejnych symboli przesyłanych łączem cyfrowym lub przebiegów impulsów. Oscyloskop nakłada kolejne rekordy z wyzwoleniem synchronicznym, budując statystykę kształtu sygnału. Zamknięte oko oznacza problemy: jitter, zakłócenia ISI (inter-symbol interference), zbyt wolne zbocza lub niedopasowanie impedancji.

W spektrometrii jądrowej bezpośredni analog diagramu oka nie jest stosowany, ale koncepcja statystycznego nakładania jest podstawą pomiaru CTR (coincidence time resolution). CTR mierzy się jako FWHM histogramu różnicy czasów między impulsem z dwóch detektorów. Dobry CTR (poniżej 200 ps dla scyntylatorów LYSO) wymaga, żeby każdy impuls był możliwie jednakowo uformowany, co z kolei wymaga, żeby oscyloskop i tor pomiarowy nie zaburzały tych impulsów ponad poziom fizyczny.^1,2

W analizie sygnałów cyfrowych (JESD204B, PCIe, DDR) diagram oka jest rutynowym testem kwalifikacyjnym projektu PCB. Tektronix DPOJET i Keysight EZJIT to oprogramowanie do automatycznej analizy oka z rozkładem jittera na składowe deterministyczne (DJ) i losowe (RJ). Takie narzędzia są zbędne w laboratorium radiometrii, ale zrozumienie ich zasady — że pomiar jest statystyką zdarzeń, a nie obserwacją jednego zdarzenia — bezpośrednio przenosi się na fizykę zliczania promieniowania.

Skalowanie i automatyczne pomiary — kiedy im ufać?

Nowoczesne oscyloskopy DSO oferują menu automatycznych pomiarów: amplituda, czas narastania, częstotliwość, szerokość impulsu, duty cycle, overshooting, undershooting, mean, RMS, i dziesiątki innych. To wygodne, ale wymaga ostrożności:

• Czas narastania mierzony automatycznie jest zwykle wartością 10%–90% maksymalnej amplitudy. Jeśli przebieg ma preshoot lub tle, definicja 100% może być błędna, a czas narastania zafałszowany.
• Amplituda przy przebiegu z dużym overshooting'iem może być podana jako wartość piku — wyższa od wartości stabilnej.
• Szerokość impulsu przy zaszumionym sygnale może fluktuować, bo prog 50% przekracza szum. Pomiar statystyczny (mean ± sigma po wielu impulsach) jest wtedy bardziej reprezentatywny.
• Wartość skuteczna jest poprawna tylko wtedy, gdy zakres próbkowania i DC offset są poprawnie ustawione. Zła kalibracja toru pionowego przekłada się bezpośrednio na RMS.

Ogólna zasada: automatyczne pomiary są wstępną informacją. Dla wyników ważnych dydaktycznie lub doświadczalnie zawsze warto sprawdzić ręcznie — kursorem, zakresem i logiką, jak przyrząd definiuje mierzony parametr.

Związek z pomiarami jądrowymi

Dlaczego ten temat trafił do serwisu atomowego? Bo duża część aparatury jądrowej jest aparaturą impulsową. Licznik GM, scyntylator z fotopowielaczem, detektor półprzewodnikowy, dyskryminator, układ koincydencyjny i analizator wielokanałowy pracują na impulsach, których kształt niesie informację o zdarzeniu albo o ograniczeniach toru.^4,5

W ćwiczeniu o czasie martwym licznika GM oscyloskop pozwala zobaczyć, że zliczenie nie jest abstrakcyjną kropką w czasie. Ma czas narastania, czas opadania, amplitudę, ogon i okres niewrażliwości toru. W spektrometrii gamma oscyloskop pomaga rozpoznać przeciążenie, pile-up i złą linię bazową. W koincydencjach pokazuje, czy okno czasowe wynika z fizyki zdarzenia, czy z elektroniki.

To także pomost między starymi i nowymi technikami. W latach czterdziestych wiele zjawisk szybkich trzeba było rejestrować metodami pośrednimi: kamerami smużeniowymi, błyskową radiografią, układami opóźniającymi i specjalnie budowaną aparaturą. Dziś część tych intuicji można ćwiczyć taniej i bezpieczniej na generatorze impulsów, szybkim oscyloskopie i danych syntetycznych. Trzeba jednak pamiętać, że łatwość dostępu do ekranu nie usuwa fizyki pomiaru.^3,5

Bezpieczna lista kontrolna pomiaru

Przed pomiarem impulsu nanosekundowego warto przejść krótką listę kontrolną:

1. Czy znam przybliżony czas narastania sygnału i wynikające z niego wymagane pasmo?
2. Czy pasmo sondy jest co najmniej tak dobre jak pasmo oscyloskopu?
3. Czy wejście powinno pracować jako 50 Ω, czy 1 MΩ?
4. Czy źródło może bezpiecznie obciążyć terminację 50 Ω?
5. Czy przewód masy sondy nie tworzy dużej pętli?
6. Czy przebieg mieści się w zakresie pionowym ADC i nie wymusza recovery po przesterowaniu?
7. Czy szybkość próbkowania i długość rekordu są wystarczające dla pojedynczego zdarzenia?
8. Czy ustawienie wyzwalania nie dodaje własnego jittera większego niż badany efekt?

Ta lista jest celowo aparaturowa, nie konstrukcyjna. Jej celem jest ochrona jakości pomiaru i sprzętu, a nie projektowanie układów wyzwalających lub energetycznych. Dla serwisu najważniejsze jest, aby student umiał odróżnić zjawisko fizyczne od artefaktu pomiarowego.

Kalibracja i dokumentacja pomiaru

Pomiar impulsowy rzadko bywa wartościowy bez udokumentowania warunków. W sprawozdaniach i publikacjach powinny pojawić się co najmniej:

• Typ i model oscyloskopu, wersja firmware (DSP może się zmieniać między wersjami)
• Typ sondy i jej pasmo
• Tryb wejścia (50 Ω / 1 MΩ), ustawienie zakresu pionowego i zakres czasowy
• Szybkość próbkowania i długość rekordu
• Tryb wyzwalania, poziom progu i kanał wyzwalający
• Temperatura otoczenia (istotna dla precyzji przetwornika ADC)
• Liczba uśrednionych przebiegów, jeśli zastosowano uśrednianie

Ta lista nie jest biurokratyczna — to warunki odtworzenia pomiaru. Jeśli wynik z laboratorium jest interpretowany przez osobę, która nie uczestniczyła w pomiarze, i nie ma powyższych informacji, musi przyjąć na wiarę, że oscyloskop był dobrany i skonfigurowany właściwie. W pomiarach jądrowych, gdzie liczy się wiarygodność i traceability wyników, dokumentacja jest częścią wyniku.

W praktyce dydaktycznej warto, aby studenci zaprotokołowali konfigurację oscyloskopu na tym samym arkuszu, co odczytane dane. Takie nawyki formują się łatwo, ale tylko gdy są od początku traktowane jako niezbędne, a nie opcjonalne.

Podsumowanie dydaktyczne

Oscyloskop nanosekundowy wymaga trzech rodzajów wiedzy jednocześnie: wiedzy o przyrządzie (pasmo, próbkowanie, odpowiedź skokowa), wiedzy o torze pomiarowym (sonda, terminacja, pętle masy, odbicia) i wiedzy o mierzonym sygnale (kształt, amplituda, czas narastania, energia widmowa). Żadna z tych warstw nie działa poprawnie w izolacji.

Dla studenta fizykę atomowej najważniejsze jest, że każdy impuls z detektora, który widzimy na ekranie, przeszedł przez każdą z tych warstw. Dobrze skonfigurowany tor pomiarowy wnosi minimalne zakłócenia, źle skonfigurowany tworzy obrazy, które wyglądają technicznie wiarygodnie, ale opisują aparaturę, nie zdarzenie fizyczne. Ta różnica jest fundamentalna dla prawidłowej interpretacji danych eksperymentalnych w fizyce jądrowej i medycznej, spektrometrii, koincydencjach i diagnostyce toru zliczającego.

Dodatkowe materiały multimedialne

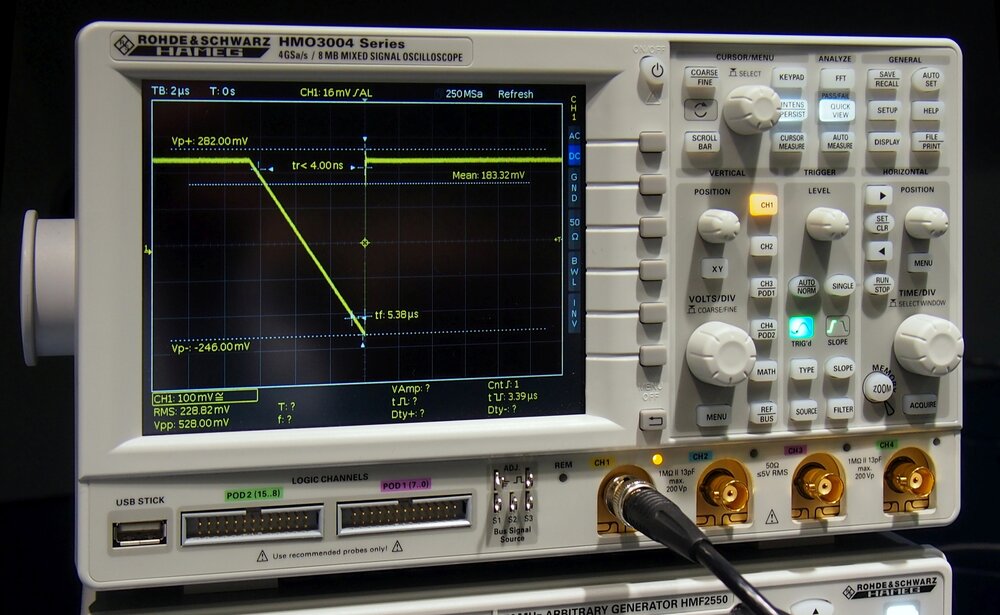

{{image:/assets/external-images/nowoczesna-elektronika/oscyloskop-waveform.jpg|Przykładowy przebieg na ekranie oscyloskopu. Taki obraz należy czytać razem z informacją o paśmie toru, sondzie, terminacji i ustawieniach próbkowania; sam kształt na ekranie nie przesądza jeszcze, że przebieg jest wierną kopią sygnału. Zdjęcie: Wikimedia Commons, Closeup oscilloscope of Waveform 2.}}

Najkrótsze podsumowanie brzmi: oscyloskop jest wiarygodny tylko jako cały system pomiarowy. Przy nanosekundach ekran pokazuje splot sygnału, sondy, wejścia, terminacji, próbkowania i algorytmów rekonstrukcji.

Ćwiczenia praktyczne

Pierwsze ćwiczenie można wykonać bez promieniowania i bez wysokich napięć. Potrzebny jest generator funkcyjny albo generator impulsów o małej amplitudzie, oscyloskop oraz przewód koncentryczny 50 Ω. Student porównuje trzy konfiguracje: wejście 1 MΩ bez terminacji, wejście 1 MΩ z zewnętrznym terminatorem 50 Ω oraz wejście ustawione na 50 Ω, jeśli przyrząd ma taki tryb. Wynikiem nie ma być „najładniejszy obraz”, tylko opis różnicy amplitudy, odbić i kształtu zbocza.

Drugie ćwiczenie powinno być obliczeniowe. Dla czasów narastania 10 ns, 5 ns, 1 ns, 500 ps i 200 ps należy policzyć BW = 0,35/t_r, a potem zaproponować pasmo oscyloskopu z zapasem 3x i 5x. Student powinien wyjaśnić, dlaczego oscyloskop 100 MHz może być bardzo dobry do wielu zadań, ale nie do wiarygodnego oglądania zboczy 1 ns.

Trzecie ćwiczenie dotyczy sondy. Dane syntetyczne:

Wariant sondowania	Zaobserwowany czas narastania	Dzwonienie po zboczu
sonda pasywna, długa masa	3,2 ns	duże
sonda pasywna, krótka sprężynka masy	2,1 ns	małe
tor 50 Ω coax do wejścia 50 Ω	1,4 ns	śladowe

Zadanie polega na ustaleniu, które różnice mogą wynikać z badanego układu, a które z geometrii sondowania. Student powinien też wskazać, jaką dodatkową informację należałoby zebrać: pasmo oscyloskopu, pasmo sondy, pojemność wejściową, długość przewodu masy i impedancję źródła.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Czas martwy, pile-up i gubienie impulsów w torach zliczających
• Sterowanie sygnałami w skali nanosekund: od Arduino do szybkich mikrokontrolerów
• Projektowanie PCB dla sygnałów szybkich: impedancja, odbicia, przesłuch i via stubs
• Od licznika Geigera do spektrometru gamma: tor pomiarowy promieniowania jonizującego
