Streszczenie

Kalutron był przemysłową wersją spektrometru mas, używaną do rozdzielania izotopów uranu w polu magnetycznym. Metoda była skrajnie energochłonna i mało wydajna, ale miała jedną ogromną zaletę: dawała bardzo duży współczynnik separacji już na pojedynczym przejściu. To właśnie dlatego stała się pierwszą praktyczną techniką, która naprawdę dostarczyła materiał do bomby typu gun.1,2

W czasie Projektu Manhattan kalutrony pracowały w zakładzie Y-12 w Oak Ridge. Początkowo karmiły je prawie naturalne związki uranu, a później coraz lepszy wsad z S-50 i K-25. W ten sposób metoda elektromagnetyczna stała się końcowym, najdroższym stopniem całej wojennej kaskady wzbogacania: mała przepustowość była akceptowalna dlatego, że wejściowy materiał był już częściowo oczyszczony z U-238.2,3

Rozszerzenie tematu

Chemicznie U-235 i U-238 zachowują się niemal identycznie, więc nie da się ich po prostu „wytrącić” innymi odczynnikami. Kalutron rozwiązuje ten problem siłą, a nie chemią. Najpierw tworzy się strumień jonów uranu, potem przyspiesza się go polem elektrycznym, a następnie wpuszcza w silne pole magnetyczne. Ponieważ promień zakrzywienia toru zależy od masy jonu, lżejszy U-235 odchyla się trochę inaczej niż cięższy U-238.1,2

W najprostszym przybliżeniu promień toru można zapisać jako:

$$R = \frac{\sqrt{2mU/q}}{B}$$

gdzie m jest masą jonu, U napięciem przyspieszającym, q ładunkiem i B indukcją pola magnetycznego. Różnica mas między izotopami uranu jest mała, ale przy odpowiednio dużym urządzeniu i dobrze zogniskowanym strumieniu wystarcza do fizycznego rozdzielenia ich trajektorii na kolektorze.1

To podejście ma dwie wielkie zalety. Po pierwsze, daje bardzo wysoki współczynnik separacji. Dwa przejścia mogą wystarczyć do uzyskania materiału bardzo wysokiej czystości. Po drugie, technika jest dość uniwersalna: działa dla wielu układów izotopowych, bo opiera się na samej masie, a nie na subtelnych różnicach chemicznych.2

Ma jednak także koszt, i to ogromny. Większość wsadu nie staje się od razu produktem, lecz osadza się w różnych częściach aparatury i musi być odzyskiwana w pracochłonnym serwisie. Samo pole magnetyczne wymaga wielkich elektromagnesów, stabilnego zasilania i bardzo starannego utrzymania próżni. To właśnie dlatego kalutron był techniką raczej ratunkową niż docelową dla produkcji masowej.2

Historia programu dobrze to pokazuje. W grudniu 1941 i marcu 1942 amerykańscy decydenci zdecydowali się rozwijać równolegle kilka metod: dyfuzję gazową, wirówki, separację elektromagnetyczną i produkcję plutonu. Nie chodziło o elegancję, lecz o czas. Gdy nie było jeszcze wiadomo, która ścieżka pierwsza zadziała na skalę przemysłową, rozwijano wszystkie naraz.3

W praktyce Y-12 miał dwa poziomy pracy: alpha racetracks i beta racetracks. Pierwszy dawał materiał pośredni, drugi dopychał wzbogacenie do poziomu wojskowego. Po uruchomieniu S-50 i części K-25 kalutrony przestały być karmione wyłącznie uranem naturalnym. To dramatycznie poprawiło ich produktywność, bo urządzenia końcowego oczyszczania dostawały już wsad wstępnie wzbogacony.2

Ta logika jest ważna dla zrozumienia całego łańcucha produkcji uranu wzbogaconego. Sam kalutron nie był optymalnym rozwiązaniem ekonomicznym. Był natomiast rozwiązaniem, które dało działający wynik w czasie wojny. Z punktu widzenia Projektu Manhattan to wystarczało. Dopiero po wojnie metoda została szybko wyparta przez dyfuzję gazową i później przez wirówki. W tym sensie Y-12 jest też dobrym punktem wyjścia do zrozumienia późniejszego pojęcia państwa progowego: nie liczy się pojedyncza sztuczka separacyjna, lecz pełny łańcuch zdolny dostarczyć materiał o coraz wyższym wzbogaceniu.2,3

Warto zauważyć, że technika nie zniknęła całkowicie z historii proliferacji. Irak rozwijał kalutrony jeszcze w latach osiemdziesiątych właśnie dlatego, że choć są nieefektywne, to nie wymagają najbardziej zaawansowanej technologii barier dyfuzyjnych ani precyzji wirówek. To czyni je rozwiązaniem anachronicznym, ale nie całkowicie martwym.2

Najkrótsze podsumowanie jest więc takie: kalutrony były marnotrawne, ale skuteczne. Jako technika końcowego oczyszczania uranu zadziałały wystarczająco dobrze, by dostarczyć materiał do Little Boya, zanim dojrzalsze metody przemysłowe zdążyły przejąć główną rolę.1,2,3

Ernest Lawrence i geneza kalutronu: od cyklotronu do separatora mas

Postacią centralną w historii kalutronu jest Ernest Orlando Lawrence (1901–1958), fizyk z Uniwersytetu Kalifornijskiego w Berkeley, który w 1929 roku opatentował i zbudował pierwszy cyklotron — urządzenie do przyspieszania naładowanych cząstek w polu magnetycznym. Lawrence otrzymał Nagrodę Nobla z fizyki w 1939 roku właśnie za cyklotron i był jednym z najbardziej wpływowych fizyków eksperymentalnych w USA w tamtym czasie.4

Gdy na początku 1940 roku problem wzbogacania uranu stał się przedmiotem poważnych rozważań strategicznych, Lawrence dostrzegł podobieństwo między cyklotronu a spektrometrem mas: oba używają pola magnetycznego do zakrzywiania torów naładowanych cząstek. W spektrometrze mas cząsteczki o różnych masach rozchodzą się i trafiają na różne kolektory — to klasyczna metoda analityczna chemii. Lawrence zaproponował, że tę samą zasadę można zastosować do separacji izotopów uranu na skalę preparatywną, a nie tylko analityczną.4

W 1941 roku Lawrence zaprezentował prototyp swojego elektromagnetycznego separatora w Radiation Laboratory w Berkeley. Urządzenie miało kształt litery D (ang. dees) lub toru wyścigowego (ang. racetrack), stąd późniejsza nazwa produkcyjna „racetrack". Pierwsza skala była bardzo mała — kilka miligramów uranu na dzień. Ale wyniki przekonały Arthura Compton i komisję S-1, że metoda może być skalowana do rozmiarów przemysłowych.4

Słowo „kalutron" (calutron) pochodzi od skrótu CALifornia University cycloTRON — Lawrence'a uczniowie złożyli je z tych elementów. Nazwa ta weszła do powszechnego obiegu i opisuje przemysłowe elektromagnetyczne separatory mas uranu w Y-12, choć urządzenia te miały zupełnie inny kształt niż cyklotron.

Zakład Y-12 w Oak Ridge: skala i budowa

Zakład Y-12 wybudowano w Oak Ridge w Tennessee jako część kompleksu Clinton Engineer Works. Budowę rozpoczęto w 1943 roku, a pierwsze kalutrony uruchomiono w listopadzie 1943. W szczytowym momencie Y-12 zatrudniał ok. 22 000 pracowników i był jednym z największych zakładów przemysłowych zbudowanych w trakcie II wojny światowej.4

Zakład składał się z serii budynków w kształcie podkowy, wewnątrz których biegły „racetrack" — odcinki torów magnetycznych w kształcie litery D lub U. Każdy racetrack był gigantycznym elektromagnesem: cewki magnetyczne nawinięte grubym drutem miedzianym tworzyły pole magnetyczne wystarczająco silne, by zakrzywiać ciężkie jony uranu. Między biegunami magnesu znajdowała się komora próżniowa z systemem wprowadzania jonów i ich zbierania.4

W Y-12 istniały dwie generacje kalutronów:2,4

Alpha racetracks (9 instalacji): używały dużych, owalnych komór w kształcie podkowy, przez które przepuszczano jony uranu wyjściowo wzbogaconego do ok. 0,85% (ze S-50). Na wyjściu alfa racetrack produkt zawierał ok. 12–15% U-235. Każdy alpha racetrack zawierał 96 jednostek separacyjnych.

Beta racetracks (5 instalacji): mniejsze, bardziej precyzyjne urządzenia, które przyjmowały produkt alfa i wzbogacały go do poziomu 80–89%, odpowiedniego dla broni. Beta racetrack zawierał 36 jednostek separacyjnych.

Srebrne szyny i problem elektromagnesów

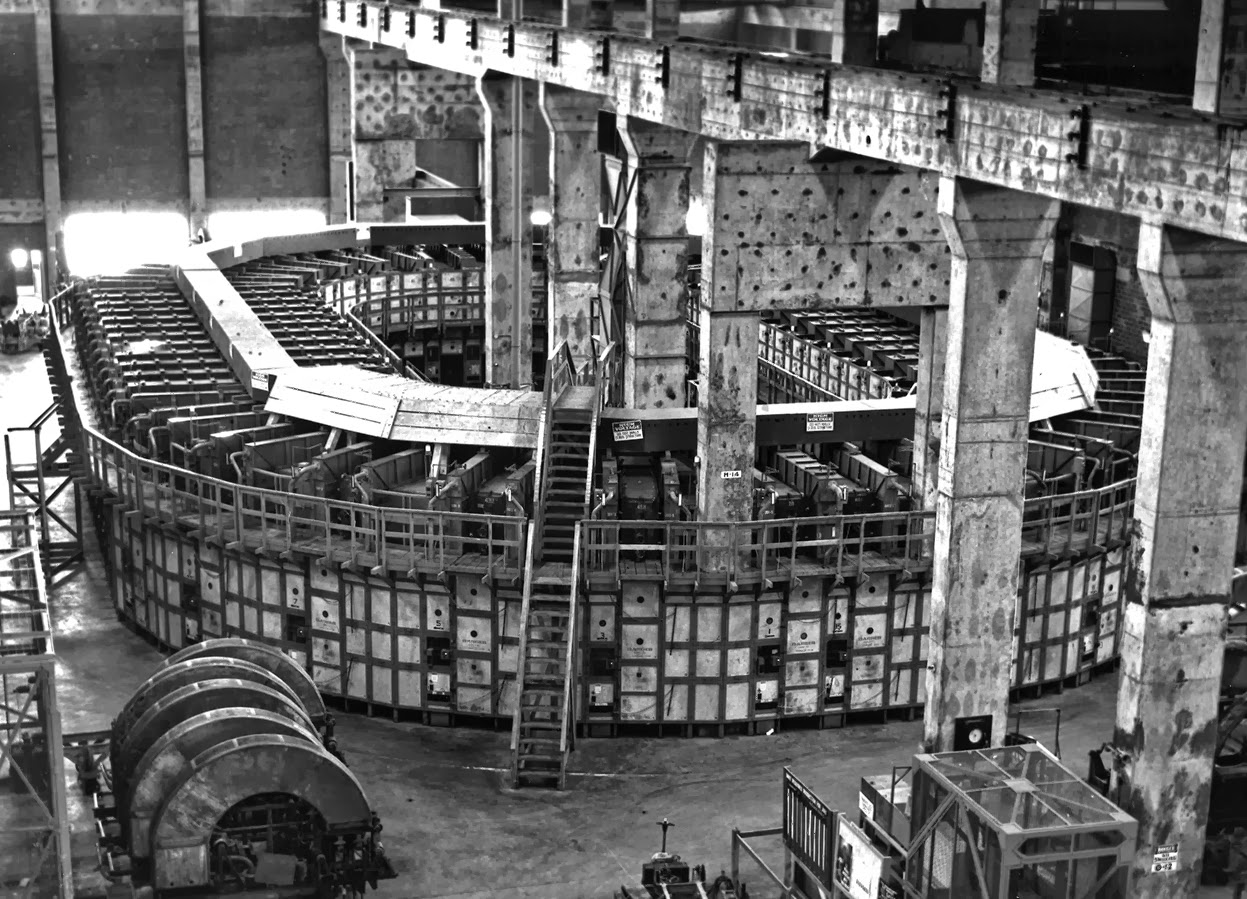

Zdjęcie kalutronu. To dobry obraz dla skali metody elektromagnetycznej. Źródło: Wikipedia/Wikimedia, File:Y-12 Calutron Alpha racetrack.jpg, licencja: Public domain.
Zdjęcie kalutronu. To dobry obraz dla skali metody elektromagnetycznej. Źródło: Wikipedia/Wikimedia, File:Y-12 Calutron Alpha racetrack.jpg, licencja: Public domain.

Kalutrony wymagały ogromnych ilości miedzi do uzwojenia elektromagnesów — ale miedź była towarem strategicznym reglamentowanym przez wojsko w latach 1943–1945. Lawrence i kierownictwo projektu zwrócili się do Departamentu Skarbu USA z oryginalnym wnioskiem: czy można wypożyczyć srebro? Departament Skarbu posiadał rezerwy srebra, które nie były aktywnie używane. W ramach programu wojennego „Treasury Silver" wypożyczył programowi atomowemu ok. 14 700 ton (!) srebra — wartość wtedy szacowano na ok. 300 mln dolarów (wartość 1945 r.).4,5

Srebrne szyny (nie drut — ale całe szyny rozdzielcze i przewody doprowadzające) zastąpiły standardową miedź w systemach elektrycznych kalutronów. Po zakończeniu programu srebro odzyskano i zwrócono Departamentowi Skarbu; skwapliwość, z jaką metalurgowie Manhattan District pracowali nad odzyskiem srebra, jest znamienna — i pokazuje, jak precyzyjnie zarządzano zasobami nawet w tym gigantycznym programie.4

Więcej o roli srebra z Fort Knox w inżynierii nuklearnej można znaleźć w osobnym artykule poświęconym tej historii.

Operatorki kalutronów: kobiety z Y-12

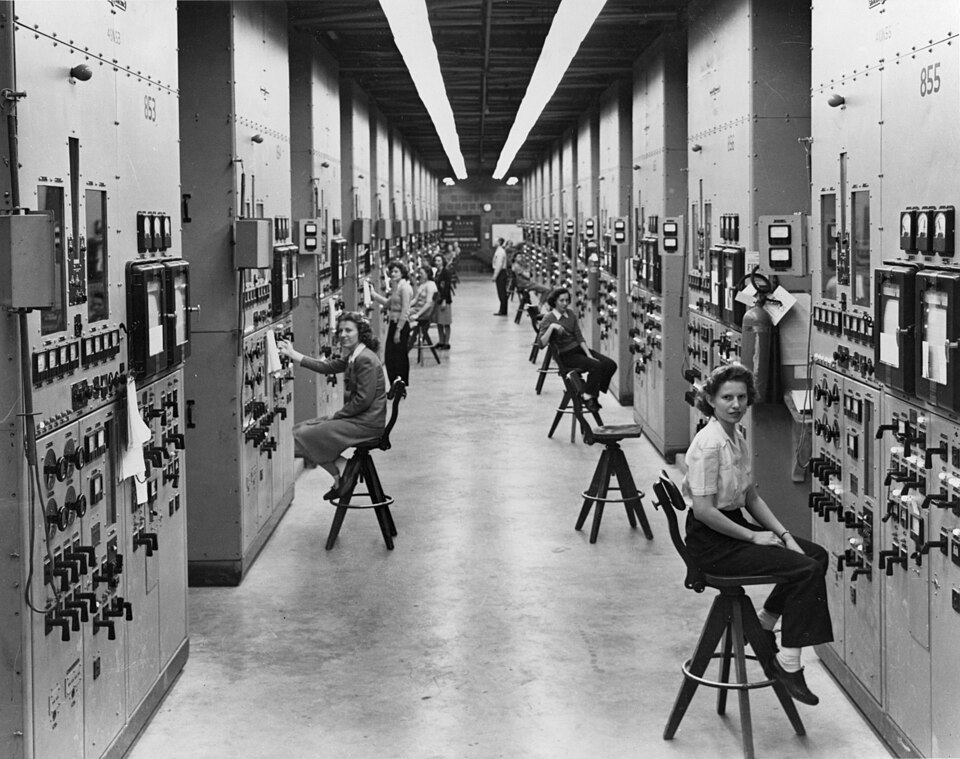

Fotografia operatorek kalutronów. Pokazuje organizacyjny i ludzki aspekt Y-12. Źródło: Wikipedia/Wikimedia, File:" The Calutron Girls" Y-12 Oak Ridge 1944 Large Format (32093954911) (2).jpg_(2).jpg), licencja: Public domain.
Fotografia operatorek kalutronów. Pokazuje organizacyjny i ludzki aspekt Y-12. Źródło: Wikipedia/Wikimedia, File:" The Calutron Girls" Y-12 Oak Ridge 1944 Large Format (32093954911) (2).jpg_(2).jpg), licencja: Public domain.

Jednym z mniej znanych, ale ważnych aspektów historii Y-12 jest skład kadrowy operatorów. Kalutrony wymagały stałego nadzoru: operatorzy musieli śledzić wskaźniki i korygować parametry pracy urządzeń, żeby tory jonów utrzymały się na właściwych kolektorach. Praca była monotonna, ale wymagała koncentracji i umiejętności obserwacji.4

Znaczna część operatorów kalutronów to były kobiety — w wielu przypadkach bez wyższego wykształcenia, zatrudnione z powodu niedoborów siły roboczej i wyraźnych zdolności do precyzyjnej pracy. Wiele z nich pracowało bez jakiejkolwiek wiedzy o tym, co produkują — powiedziano im tylko, że „regulują napięcia" dla ważnego projektu wojennego. Dopiero po detonacji w Hiroshimie dowiedziały się, co naprawdę robiły przez dwa lata.4

Ta historia operatorek Y-12 jest ważnym elementem dzisiejszej narracji o Projekcie Manhattan od strony pracowniczej. Ich wkład był niezbędny — bez sprawnych operatorów kalutrony błądziły i zmniejszały wydajność — ale przez dekady był pomijany w oficjalnych historiach skupiających się na fizykach i generałach.

Fizyczna zasada działania kalutronu — rozwinięcie

Warto rozwinąć fizykę kalutronu ponad podstawowy wzór na promień toru. Jony uranu są tworzone przez jonizację par UCl4 lub innych związków uranu w specjalnej komorze jonizacyjnej, podgrzewanej do temperatury pozwalającej na utrzymanie pary. Jony U+ są następnie wyciągane przez szczelinę katody i przyspieszane przez napięcie od 10 kV do 35 kV do odpowiedniej prędkości.1,4

Po przyspieszeniu jony wchodzą w pole magnetyczne i poruszają się po okręgu — lub raczej półokrągłej ścieżce prowadzącej z „nadajnika" na „kolektor". Ponieważ 235U i 238U mają nieco inną masę, ich promienie toru różnią się o:1

$$\Delta R = R_{235} - R_{238} \approx R \cdot \frac{\Delta m}{2m} \approx 0.64\% \cdot R$$

Dla kalutronu o promieniu 2 metrów daje to różnicę ~12,8 mm — dostatecznie dużą, by umieścić osobne szczeliny kolekcyjne dla U-235 i U-238. Jony spadają na kolektory z grafitu lub miedzi, gdzie są neutralizowane i gromadzą się jako osad uranu metalicznego.

Problem pojawia się z powodu wiązki jonowej i przestrzennej dyspersji ładunku elektrycznego: jony wzajemnie odpychają się (odpychanie kulombowskie), co sprawia, że wiązka „rozlewa się" i nie trafia precyzyjnie na kolektor. To jest główne źródło strat materiału w kalutronie — znaczna część wsadu ląduje na ścianach komory zamiast na kolektorze.1,4

Dlatego każdy kalutron wymagał regularnego serwisowania: po tygodniach pracy wnętrze komory było pokryte cienką warstwą uranu z nieudanych trafień w kolektor. Serwisanci musieli rozbierać komorę, zeskrobywać osady i odzyskiwać drogocenny materiał. Szacuje się, że wydajność kolekcji alpha racetrack wynosiła ok. 5–10% z załadowanego wsadu — reszta była odzyskiwana serwisowo lub tracona.4

Straty, odzysk i serwisowanie: ukryta praca fizyczna programu

Serwisowanie kalutronów było jednym z najbardziej żmudnych aspektów pracy w Y-12. Każdy cykl pracy trwał kilka do kilkunastu dni. Po zatrzymaniu urządzenia serwisanci rozbierali komorę, zbierali zeskrobany osad uranu, czyścili powierzchnie i ponownie składali aparat. Cały proces trwał wiele godzin i angażował przeszkoloną załogę.4

Odzysk materiału z serwisu był tak starannie zorganizowany, że każda partia osadu była dokładnie ważona, czyszczona chemicznie i wracała do obiegu jako wsad. Przy cenie uranu wzbogaconego rzędu dziesiątek dolarów za gram (w przeliczeniu na wartości dzisiejsze — znacznie więcej) i ogólnym koszcie programu przekraczającym miliard dolarów, każda stracona frakcja była ogromną wartością ekonomiczną.4

Ta precyzyjna gospodarka materiałem uranowym wykształciła w Projekcie Manhattan kulturę rachunkowości izotopowej, która stała się standardem przemysłu jądrowego po wojnie. Systemy śledzenia materiałów jądrowych (ang. nuclear material accounting, NMA) używane dziś przez IAEA i zakłady przemysłowe bezpośrednio wywodzą się z procedur opracowanych w Y-12 dla serwisowania kalutronów.

Program EMIS Iraku: śmierć kalutronu i jej zmartwychwstanie

Historia kalutronu nie skończyła się w 1945 roku. W 1981 roku Irak zaczął rozwijać program wzbogacania uranu metodą elektromagnetyczną, znany jako EMIS (Electromagnetic Isotope Separation). Iraccy fizycy uznali, że choć kalutrony są nieefektywne energetycznie, ich skonstruowanie jest dostępne dla kraju z odpowiednią bazą przemysłową, bo nie wymaga zaawansowanych barier dyfuzyjnych ani precyzyjnych wirówek ultrayokoobrotowych.5

Program EMIS rozwijany był w kilku ośrodkach — m.in. w Tuwaitha i Al Tarmiya — i zdołał zbudować działające kalutrony. Szacuje się, że przed zniszczeniem instalacji przez wojska koalicji w 1991 roku (I Wojna w Zatoce) Irak miał gotowe lub w budowie kilkadziesiąt jednostek separacyjnych. Gdyby program nie został przerwany, mógłby dostarczyć kilka kilogramów wzbogaconego uranu rocznie — w skali kilku lat wystarczających do pierwszej bomby.5

Inspekcje IAEA po 1991 roku ujawniły rozmiar programu EMIS i były poważnym szokiem dla wspólnoty nieproliferacyjnej: okazało się, że „martwa" technologia z 1945 roku była wciąż zdolna do produkcji broniowego uranu w rękach zdeterminowanego państwa. Ta lekcja zmieniła podejście IAEA do monitorowania technik elektromagnetycznych — i jest jednym z powodów, dla których zakup dużych elektromagnesów i powiązanego sprzętu podlega kontroli eksportowej.5

Kalutrony w ZSRR: separacja elektromagnetyczna poza USA

Stany Zjednoczone nie były jedynym krajem, który rozwijał separację elektromagnetyczną. ZSRR, korzystając z wywiadowczych informacji o metodzie i z przejętych po wojnie danych od zdemontowanych niemieckich cyclotronów (Niemcy budowali kilka cyklotronów przeznaczonych m.in. do badań izotopów), uruchomił własne urządzenia elektromagnetyczne w Sukhumi i Swierdłowsku w latach 1945–1949.4,5

Radzieckie urządzenia elektromagnetyczne były wzorowane na kalutronach z Y-12, których opis był dostępny przez szpiegowską sieć (m.in. przez Klausa Fuchsa). Nie odegrały one jednak głównej roli w radzieckim programie bombowym: ZSRR wybrał ścieżkę plutonową (reaktory grafitowe na uranie naturalnym i chemiczna separacja plutonu) jako główną drogę do materiału broniowego, bo miała szybszą ścieżkę do produktu. Separacja elektromagnetyczna była uzupełniającym, nie centralnym elementem radzieckich zdolności wzbogacania.4

Kalutrony jako producenci izotopów medycznych: współczesne zastosowanie

Po zakończeniu Projektu Manhattan część kalutronów z Y-12 została przekwalifikowana do produkcji stabilnych izotopów dla nauki i medycyny. Oak Ridge National Laboratory (ORNL) prowadziło tak zwaną Stable Isotope Production Facility (SIPF) przez wiele dekad, używając elektromagnetycznych separatorów mas do produkowania dziesiątek izotopów w wysokim wzbogaceniu.4

Wśród izotopów produkowanych w ORNL kalutronami znalazły się m.in.:

  • Se-82 (do neutrinowych eksperymentów dwubetarozpadowych)
  • Ge-70, Ge-72, Ge-74, Ge-76 (do półprzewodnikowych detektorów promieniowania i do eksperymentów jądrowych)
  • Mo-96, Mo-98, Mo-100 (do badań jądrowych i prekursorów izotopów medycznych)
  • Ca-48 (bardzo rzadki izotop wapnia, do fizyki jądrowej i datowania geologicznego)

W 1998 roku ORNL zamknął SIPF ze względów ekonomicznych — koszty eksploatacji kalutronów były zbyt wysokie jak na komercyjny rynek izotopów. Część produkcji przejęły inne zakłady na świecie (Rosja, Holandia, Kanada), używające zarówno nowocześniejszych separatorów mas jak i metod reaktorowych.

Nowoczesne separatory mas jako techniczni następcy kalutronów

Współczesne separatory elektromagnetyczne izo topów (np. ISOLDE w CERN, CARIBOU w Argonne, ISOL@MYRRHA w Belgii) są bezpośrednimi następnikami zasady kalutronu, choć działają z zupełnie inną precyzją i w zupełnie innym celu. Te urządzenia produkują krótkotrwałe, egzotyczne izotopy pierwiastków z obszaru dripliny neutronowej lub protonowej, które są badane w eksperymentach jądrowych fizyki fundamentalnej.4

ISOLDE w CERN (Isotope Separator On-Line Device) działa od 1967 roku i wyprodukował ponad 1000 różnych izotopów, wiele z nich dla pierwszej raz. Zasada działania jest zbliżona do kalutronu: wiązka protonów lub lekkich jąder uderza w tarczę z materiałem do napromieniowania, produkując radioaktywne izotopy, które są następnie jonizowane i separowane przez silne pole magnetyczne. Precyzja toru jonowego jest znacznie wyższa niż w wojennych kalutronach — nowoczesne separatory online osiągają rozdzielczość mas m/Δm > 10 000, co pozwala oddzielić izobary (jądra o tej samej masie lecz różnej liczbie protonów).4

Praca w ISOLDE i podobnych urządzeniach jest nieoceniona dla zrozumienia struktury jądra atomowego, bo pozwala tworzyć i badać jądra, które nie istnieją w przyrodzie. W pewnym sensie każdy eksperyment w ISOLDE jest dalszym rozwinięciem zasady, którą Ernest Lawrence zastosował w 1941 roku do separacji uranu — tyle że dziś cel jest czysto naukowy i realizowany z nieporównywalnie wyższą precyzją.

Ekonomia kalutronu: dlaczego był tak drogi i tak wolny

Zrozumienie, dlaczego kalutrony są energochłonne, wymaga przyjrzenia się bilansowi energetycznym. Napięcie przyspieszające jonów wynosiło 10–35 kV. Sam ten krok zużywał stosunkowo mało energii: energia kinetyczna jonu 238U+ przy 35 kV wynosi 35 keV — co jest małe. Jednak wielki elektromagnes w kształcie podkowy, potrzebny do utrzymania odpowiedniego pola magnetycznego przez długi czas, zużywał znaczną ilość energii elektrycznej.4

Elektromagnes typowego alpha racetrack mógł pobierać 10–30 MW mocy ciągłej — więcej niż mały zakład przemysłowy. Pomnożone przez 9 alpha racetrack i 5 beta racetrack, pobór mocy Y-12 był gigantyczny: w szczycie działalności sięgał 100–200 MW. Dla porównania: zakład K-25 (dyfuzja gazowa, gdy był w pełni rozwinięty) pobierał ok. 200 MW dla o wiele wyższej przepustowości materiałowej. Y-12 był zatem o wiele mniej energetycznie wydajny w przeliczeniu na kilogram produktu.2,4

Ale właśnie w tym miejscu pojawia się paradoks kalutronu: produkt na wyjściu był bardzo mocno wzbogacony, co rekompensowało niską przepustowość ilościową. Y-12 produkował uran wzbogacony do 80–89%, a K-25 w warunkach wojennych wzbogacał do ok. 20–25% (jako wsad dla Y-12). Jeśli liczyć wydajność jako kilogramy U-235 zrealizowanego w materiale broniowym, to Y-12 był koniecznym ogniwem — bez niego K-25 sam nie dostarczył by produktu broniowego.

Problemy chemii: jony uranu i materiał źródłowy

Kalutron musi pracować na jonach uranu w stanie gazowym. W laboratorium Lawrence'a używano par uranu metalicznego, ale w warunkach przemysłowych Y-12 stosowano inną strategię: roztwory chlorków uranu (UCl3 lub UCl4) odparowywano w ceramicznych „naczynkach" (ang. pockets) wbudowanych w komorę jonizacyjną. Temperatura odparowania wynosiła kilkaset do ok. 1000°C.4

Jony UCl4+ lub fragmenty po jonizacji UCl3 i UCl4 były separowane w polu magnetycznym. W praktyce komora jonizacyjna produkowała mieszaninę różnych jonów — nie tylko UClₙ⁺, ale też Cl+, Cl₂+ i inne produkty jonizacji. To komplikowało fizyczną separację, bo w polu magnetycznym tor jonu zależy od stosunku m/q. Jony 235UClₙ+ i 238UClₙ+ mają podobną masę lecz tę samą wartość ładunku, co daje małą, lecz mierzalną różnicę toru — jak opisano w podstawowej formule powyżej. Jony innego składu mogły jednak trafiać na inne obszary kolektora i zanieczyszczać produkt, stąd konieczność precyzyjnej kontroli procesu jonizacji.1,4

Odzysk uranu z kalutronów: chemia radiacyjna i rachunkowość

Y-12 wymagał nie tylko fizyków i inżynierów, ale też chemików zdolnych do odzysku uranu z serwisów. Osad na ścianach komory kalutronowej był mieszaniną związków uranu i produktów korozji metali. Procedury odzysku obejmowały:4

  1. Mechaniczne zeskrobanie osadu (ręczne lub przy użyciu narzędzi)
  2. Rozpuszczenie osadu w kwasie azotowym lub solnym
  3. Oczyszczenie chemiczne przez selektywne wytrącanie lub ekstrakcję solventową
  4. Ponowna konwersja do tlenku lub chlorku uranu
  5. Załadowanie do komorek jonizacyjnych kalutronów

Każdy etap musiał być robiony w sposób minimalizujący straty uranu. Personel chemiczny pracujący przy odzysku był narażony na kontakt z związkami uranu o niskiej specyficznej aktywności radioaktywnej (uran naturalny ma długi okres połowicznego rozpadu i jest w pierwszej kolejności toksyczny chemicznie, a nie radiologicznie), ale w warunkach wojennych standardy ochrony były mniej rygorystyczne niż późniejsze normy. Wiele osób otrzymało znaczne dawki przez inhalację pyłów uranowych.

Porównanie kalutronu z wirówką i dyfuzją: ekonomika SWU

Już wcześniej w tym artykule wymieniono, że kalutron miał inny profil niż dyfuzja gazowa. Warto podsumować w formie tabeli:1,4

  • Dyfuzja gazowa: α ≈ 1,0043 na etap; potrzeba ~1400 etapów do >90% U-235; zużycie energii ~2400 kWh/SWU; wysoka przepustowość.
  • Kalutron (alfa): α ≈ kilkadziesiąt lub więcej na przejście (efektywny współczynnik separacji jest duży); 2 przejścia (α + β) wystarczają do ~85%; zużycie energii >100 000 kWh/SWU; mała przepustowość.
  • Wirówka gazowa: α ≈ 1,3–2,0 na etap; potrzeba ~10–20 etapów do 90%; zużycie energii ~50 kWh/SWU; wysoka przepustowość.

To zestawienie jasno pokazuje, dlaczego kalutron jest ekonomicznie niekonkurencyjny: na jednostkę SWU zużywa on trzy rzędy wielkości więcej energii niż wirówka. Jedyną sytuacją, w której kalutron ma przewagę, jest brak infrastruktury dla wirówek lub dyfuzji — czyli dokładnie to, co doprowadziło do budowy Y-12 w 1943 roku i programu EMIS w Iraku w 1981 roku.

Kwestia skali i czasu: dlaczego decydenci wybrali kalutrony

Rozważając decyzję o budowie Y-12 zamiast poczekania na K-25, należy docenić kontekst czasowy. W 1942 roku decydenci Projektu Manhattan nie wiedzieli, kiedy K-25 będzie gotowy — ani czy w ogóle będzie gotowy w pożądanym czasie. Budowa K-25 wymagała opanowania produkcji barierowych błon niklowych o submikrometrycznych porach — co było technicznie bardzo trudnym zadaniem i wymagało miesięcy prób i błędów.3

Y-12 można było zbudować szybciej, bo opierał się na technologii elektromagnesów, którą Lawrence i jego zespół znali z cyklotronów. Bariery technologiczne były inżynieryjne (ogromna skala), a nie materiałoznawcze (nowe, nieznane materiały). Decyzja o równoległym budowaniu obu zakładów (i S-50) była decyzją zarządzania ryzykiem programu — jeśli K-25 opóźni się, Y-12 musi dostarczyć materiał zanim program utoniłby w oczekiwaniu na jedyną metodę.

Ta logika zarządzania ryzykiem przez redundancję technologiczną stała się jednym z wzorcowych przypadków historycznych dla programistów i menedżerów innowacji technologicznych: nie zawsze optymalizacja na najlepszą technologię jest właściwą strategią, jeśli liczy się niezawodność i czas.

Jak Niemcy i Japonia próbowały robić separację elektromagnetyczną

Warto odnotować, że metoda elektromagnetyczna była znana przed wojną nie tylko w USA. Niemcy budowali własne separatory mas dla celów badawczych i planowali aplikacje izotopowe. Japończycy mieli własne cyklotrony (jeden z największych poza USA był w Japonii) i teoria separacji elektromagnetycznej była dostępna w literaturze naukowej.5

Jednak żaden z tych krajów nie zbliżył się do skali Y-12. Niemcy priorytetowo traktowali reaktory ciężkowodne i nie inwestowali dużych zasobów w wzbogacanie uranu. Japończycy mieli programy jądrowe (Projekt Nishina i Projekt Arakatsu), lecz żaden nie wyszedł poza fazę wstępnych eksperymentów. Skala Y-12 była możliwa wyłącznie dzięki kombinacji decyzji politycznej (priorytet prezydenta), kolosalnych zasobów przemysłowych i wyjątkowej mobilizacji społecznej w warunkach wojennych Stanów Zjednoczonych — połączenie unikalne w historii XX wieku.

Dziedzictwo programu EMIS i kontrola eksportowa

Lekcja z programu irackiego EMIS sprawiła, że IAEA i Nuclear Suppliers Group (NSG) rozszerzyły listy kontroli eksportu o specyficzne komponenty potrzebne do budowy kalutronów: silne elektromagnesy przemysłowe, systemy próżniowe zdolne do obsługi komorowych jednostek separacyjnych i zasilacze wysokonapięciowe o odpowiednich parametrach.5

Ta rozszerzona kontrola nie jest łatwa do egzekwowania, bo elektromagnesy mają wiele cywilnych zastosowań (medyczne rezonanse magnetyczne MRI, akceleratory cząstek, badania naukowe) i trudno jest jasno odróżnić „elektromagnes do MRI" od „elektromagnesu do kalutronu" na podstawie samych specyfikacji technicznych. Stąd inspekcje IAEA skupiają się na łańcuchu zakupów (kto kupił co i po co) i na wynikach inspekcji środowiskowych (czy w zakładzie są ślady uranu lub produktów jonizacji UCl4).5

To sprawia, że historia kalutronu ma bezpośrednie konsekwencje dla dzisiejszych praktyk nieproliferacyjnych. Urządzenie historyczne z 1943 roku nadal kształtuje regulacje eksportowe XXI wieku — dobry przykład na to, jak lekcje historyczne technologiczne przekładają się na konkretne normy prawne i procedury inspekcyjne.

Ernest Lawrence po wojnie: cyクlotrony, komisja i chłodna gra

Los Lawrence'a po wojnie był złożony. Był twórcą kalutronu i jedną z kluczowych postaci Projektu Manhattan, ale nie był obecny w Los Alamos przy samym projektowaniu broni. Po wojnie pozostał w Berkeley, gdzie kierował Radiation Laboratory (późniejsze Lawrence Berkeley National Laboratory) i rozwijał coraz większe cyklotrony: Bevatron (1954) o energii 6,2 GeV był największym akceleratorem świata przez kilka lat.4

W polityce Lawrence był zdecydowanym zwolennikiem utrzymania przewagi USA w broni jądrowej i sceptycznie odnosił się do prób porozumień z ZSRR. W 1958 roku wziął udział w konferencji poświęconej ewentualnemu moratoriom na próby jądrowe w Genewie, reprezentując twardą linię administracji Eisenhowera. Wrócił ze spotkania ciężko chory (zawał serca i zapalenie jelita grubego) i zmarł kilka tygodni później, w sierpniu 1958 roku, mając 57 lat. Nie doczekał zakazu testów jądrowych z 1963 roku — ani tego, czy jego kalutrony zostaną kiedyś sklasyfikowane jako technologia proliferacyjna przez IAEA.4

Kalutron jako symbol kompromisu między nauką a wojskowością

Historia kalutronu jest jednym z najczystszych przykładów „wojskowo-przemysłowego kompleksu nauki" — terminu Eisenhowera, który sam ironicznie mógł obserwować jego narodziny jako dowódca aliantów. Kalutron był bezpośrednim przekształceniem spektrometru mas — narzędzia chemicznego do analizy masy — w broń przemysłową. To przekształcenie wymagało zasobów, których żadne laboratorium naukowe nie mogło dostarczyć samo z siebie: setek milionów dolarów, tysięcy ton stali i srebra, dziesiątek tysięcy pracowników i rocznego harmonogramu budowy.4

W tym sensie Y-12 jest symbolicznym miejscem, gdzie „wielka nauka" (Big Science) narodziła się naprawdę. Cyklotrony Lawrence'a z lat 30. były już duże jak na laboratorium akademickie, ale Y-12 był już innym porządkiem wielkości. To tutaj po raz pierwszy jasno widać, że fizyka jądrowa — jako dziedzina wymagająca infrastruktury przemysłowej — musi być finansowana przez państwo i podlega strategicznym decyzjom rządowym, nie tylko indywidualnym decyzjom uczonych.

Ta trajektoria — od laboratoryjnego spektrometru mas do fabryki wojennej do regulacji eksportowej XXI wieku — jest jedną z centralnych osi historii technologii jądrowej. Studenci rozumiejący tę historię rozumieją też, dlaczego fizyka atomowa po 1945 roku nigdy nie była już wyłącznie sprawą akademii.

Chronologia Y-12: od projektu do produkcji

Zestawienie kluczowych dat ilustruje tempo, w jakim przekształcono ideę kalutronu w przemysłową fabrykę:3,4

  • 1929 — Lawrence opatentowuje cyklotron
  • grudzień 1939 — Lawrence powołany do komisji Uranowych
  • 1941 — Lawrence prezentuje prototyp kalutronu w Berkeley
  • sierpień 1942 — decyzja o budowie zakładu elektromagnetycznego w Oak Ridge
  • luty 1943 — budowa Y-12 ruszyła z pełnym impetem
  • listopad 1943 — pierwsze alpha racetracks uruchomione
  • wiosna 1944 — beta racetracks wchodzą do produkcji
  • 1944 — wsad z S-50 zaczyna wchodzić do α racetrack, poprawa wydajności
  • wiosna 1945 — wsad z K-25 dalej podnosi wsad α
  • sierpień 1945 — zgromadzony materiał dostarcza docelową ilość dla Little Boy
  • 1946–1947 — kalutrony stopniowo wycofywane z produkcji HEU
  • 1945–1998 — ORNL używa zmodernizowanych kalutronów do izotopów medycznych
  • 1998 — zamknięcie Stable Isotope Production Facility (SIPF) w ORNL

Ta chronologia — od 1929 do 1945 to 16 lat od patentu cyklotronu do bomby — jest jednym z powodów, dla których historycy mówią o Projekcie Manhattan jako przykładzie błyskawicznej industrializacji wynalazku. Lecz ważne jest, by pamiętać, że w tym samym czasie ponad 130 000 osób pracowało w programie w różnych rolach — to nie była błyskawica, lecz organizowany wysiłek na niespotykaną skalę.

Znaczenie edukacyjne: dlaczego kalutron jest ważny na zajęciach z fizyki jądrowej

W programach akademickich fizyki jądrowej kalutron jest często wzmiankowany, lecz rzadko omawiany szczegółowo. Jest to błąd pedagogiczny, bo kalutron łączy w sobie kilka tematów kluczowych dla zrozumienia pełnej historii fizyki:

Po pierwsze, łączy spektroskopię mas (kurs chemii fizycznej) z fizyką jądrową (wzbogacanie uranu). Studenci, którzy rozumieją spektrometr mas jako urządzenie analityczne, od razu pojmują zasadę kalutronu — i vice versa.

Po drugie, historia wyboru Y-12 zamiast oczekiwania na K-25 ilustruje decyzję w warunkach niepewności: gdy nie wiadomo, co zadziała, inwestuje się w kilka równoległych ścieżek, nawet jeśli żadna z nich nie jest idealna.

Po trzecie, historia operatorek Y-12 i serwisowania kalutronów pokazuje, że „wielka nauka" to nie tylko wybitni fizycy, ale też tysiące anonimowych pracowników, których wiedza o tym, co robią, była co najwyżej minimalna.

Po czwarte, historia irackiego EMIS pokazuje, że technologie historyczne nie umierają — mogą być odrodzone w nowych kontekstach geopolitycznych przez nowych aktorów ze swoją logiką strategiczną.

Kalutron i jego wnuki: od spektrometru mas do tomografii izotopowej

Innym, może mniej oczywistym wymiarem dziedzictwa kalutronów są nowoczesne spektrometry mas stosowane w biochemii, medycynie i archeologii. Zasada Q/m separation przez pole magnetyczne jest używana w masowym spektrometrze wielosektorowym, w czasie lotów masowych (ToF-MS), w kwadrupolach i w sektorowych spektrometrach Mattaucha-Herzoga. Każde z tych urządzeń jest miniaturowym kaluhtronem — działa na tej samej zasadzie, lecz z detektorem zamiast przemysłowego kolektora.4

Radiowęglowe datowanie (¹⁴C), używane powszechnie w archeologii i historii, korzysta z akceleratorowej spektrometrii mas (AMS), gdzie jony są przyspieszane do bardzo dużych energii, by odróżnić ¹⁴C od ¹⁴N i ¹³C. Technika AMS pozwala datować próbki zawierające zaledwie mikrogramy materiału organicznego — niemożliwe przy klasycznej radiometrii — i jest dziś standardem w muzeach i laboratoriach archeologicznych na całym świecie.

Izotopowa tomografia ciała (całkowita zawartość izotopów węgla, azotu, tlenu i wodoru w tkankach) stosowana w medycynie sądowej i antropologii ewolucyjnej też opiera się na wysokoprecyzyjnych spektrometrach mas wywodzących się z tej samej zasady, co kalutron Lawrence'a. Sposób na to, że narzędzie zbudowane do produkcji materiału na bombę atomową stało się w kolejnych dekadach narzędziem datowania kości sprzed dziesięciu tysięcy lat, jest jedną z piękniejszych ścieżek przetransferowania technologii w historii nauki.

Całość historii kalutronu — od cyklotronu Lawrence'a przez Y-12 i przez iracki EMIS, przez ISOLDE i przez akceleratorowe spektrometry mas w laboratoriach muzealnych — to nieprzerywany łańcuch zasady fizycznej, która adaptu je swój kontekst. Zasada nie zmieniła się od 1929 roku; zmieniły się skala, cel i technologia realizacji.1,4 W tym sensie kalutron jest jednym z tych historycznych urządzeń, które — jak koło, tłok parowy czy dioda krystaliczna — pojawiają się raz i potem już nie znikają ze świata techniki, lecz tylko zmieniają postać. Rozumienie go jest rozumieniem historii całej separacji izotopów — i całego dylematu technologii jądrowej między cywilnym a wojskowym przeznaczeniem.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału dobrze pokazującego układ alpha i beta racetrack w Y-12.

Powiązane kalkulatory i narzędzia

  • Metody wzbogacania — porównuje dyfuzję gazową, wirówki, kalutrony i termodyfuzję.
  • Kaskada wzbogacania — szacuje przepływy, stopnie i wydajność kaskady separacyjnej.
  • Model 3D: wirówka gazowa — pokazuje przekrój wirówki gazowej i podstawowe elementy rotora.
  • Historia wirówek — porządkuje, dlaczego po kalutronach i dyfuzji główną technologią cywilną stały się wirówki.
  • Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Powiązane artykuły

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na jakościowym porównaniu kalutronu z laboratoryjnym spektrometrem mas. Należy:

  1. wskazać wspólną zasadę fizyczną obu urządzeń,
  2. wyjaśnić, dlaczego przemysłowe rozdzielanie ton wsadu jest dużo trudniejsze niż analiza śladowej próbki,
  3. opisać, skąd biorą się duże straty materiału w kalutronie,
  4. odnieść to do potrzeby odzysku uranu z wnętrza aparatury,
  5. sformułować wniosek, dlaczego metoda nadawała się do wojny, ale nie do taniej produkcji pokojowej.

Celem ćwiczenia jest pokazanie, że kalutron był nie tyle nową fizyką, ile brutalnym skalowaniem znanej zasady pomiarowej do rozmiaru fabryki.

Drugie ćwiczenie powinno dotyczyć wojennej kaskady wzbogacania. Należy:

  1. rozpisać kolejność S-50 -> K-25 -> alpha calutron -> beta calutron,
  2. określić, które etapy dawały małe, a które duże wzbogacenie na przejście,
  3. wyjaśnić, dlaczego końcowy stopień najbardziej skorzystał na lepszym wsadzie,
  4. porównać tę logikę z późniejszą dominacją dyfuzji gazowej,
  5. wyjaśnić, dlaczego wojna premiowała najszybsze rozwiązanie, a nie najtańsze.

To ćwiczenie ma pokazać, że skuteczność kalutronów wynikała z ich miejsca w całym systemie produkcyjnym, a nie z samej elegancji urządzenia.

Przejdź do ćwiczenia interaktywnego
