Faza delta plutonu i stabilizacja galem

Streszczenie

Metaliczny pluton jest dla inżyniera materiałem niemal absurdalnym. Ten sam pierwiastek potrafi przy zmianie temperatury przechodzić przez serię różnych struktur krystalicznych, gwałtownie zmieniać objętość i przez to niszczyć precyzyjnie wykonane elementy. Dla konstruktorów bomby implozyjnej oznaczało to prosty problem praktyczny: nawet jeśli uda się wyprodukować odpowiedni pluton-239, trzeba go jeszcze uformować w stabilny, obrabialny rdzeń, który nie wypaczy się, nie popęka i nie zmieni wymiarów przed użyciem.¹^,²

Rozwiązaniem okazała się faza delta plutonu stabilizowana niewielką domieszką galu. To ona pozwoliła przejść od kapryśnego, kruchego metalu do materiału nadającego się do odlewania, obróbki i montażu w układzie implozyjnym. W tym sensie gal nie był drobnym dodatkiem stopowym, lecz jednym z tych pozornie małych szczegółów materiałowych, bez których praktyczna konstrukcja rdzenia plutonowego byłaby znacznie trudniejsza.¹^,³^,⁴

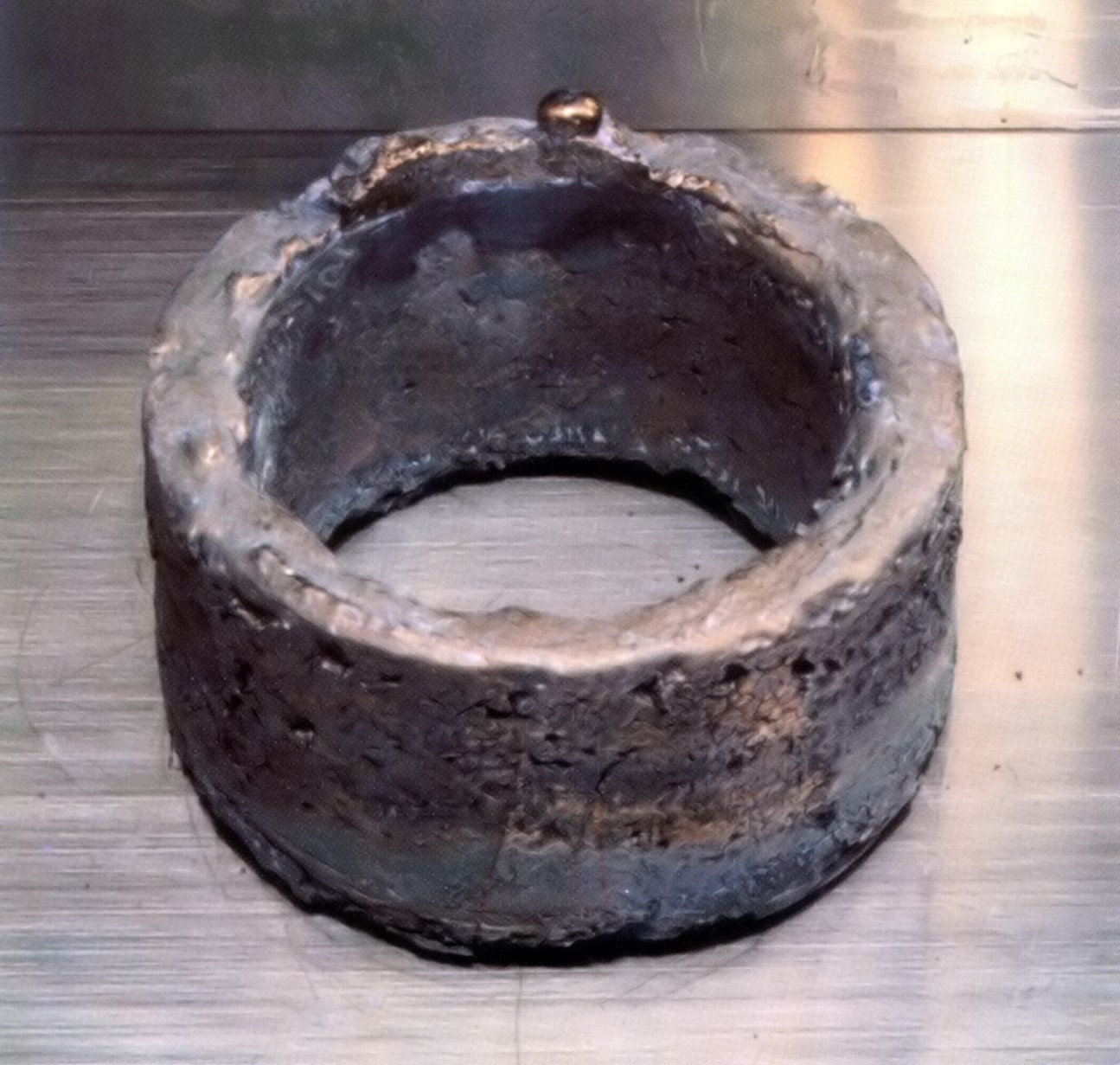

Fotografia pierścieniowej próbki plutonu. Warto podkreślić alotropię i trudność metalurgii. Źródło: Wikimedia Commons, File:Plutonium_ring.jpg.

Rozszerzenie tematu

Pluton ma wyjątkowo złożoną alotropię. W warunkach ciśnienia atmosferycznego występuje w sześciu głównych fazach stałych: alfa, beta, gamma, delta, delta-prime i epsilon.¹^,² Każda z nich ma inną strukturę krystaliczną, inną gęstość i inne własności mechaniczne. To już samo w sobie odróżnia pluton od większości metali używanych w inżynierii, ale prawdziwy problem polega na tym, że przejściom fazowym towarzyszą bardzo duże zmiany objętości.

W temperaturze pokojowej czysty pluton stabilny jest w fazie alfa. To jego najgęstsza odmiana, o gęstości rzędu 19,8 g/cm³.² Niestety z punktu widzenia obróbki jest ona bardzo niewdzięczna: twarda, krucha i mechanicznie bardziej przypominająca materiał o częściowo kowalencyjnych wiązaniach niż „normalny” metal konstrukcyjny.² W tej fazie pluton jest praktycznie nieobrabialny zwykłymi metodami metalurgicznymi. Taki materiał źle znosi odlewanie, łatwo pęka i trudno utrzymać go w geometrii wymaganej przez precyzyjny rdzeń jądrowy.

Dla kontrastu faza delta ma własności niemal przeciwne. Jest znacznie mniej gęsta, około 15,9 g/cm³, ale za to wykazuje normalniejsze własności metaliczne i dużo lepszą plastyczność.²^,³ Jej podatność na obróbkę bywa porównywana do aluminium. Z punktu widzenia warsztatu oznacza to ogromną różnicę: materiał można łatwiej formować, toczyć, szlifować i utrzymywać w wymaganych tolerancjach geometrycznych.

Na tym jednak nie kończy się problem, bo faza delta w czystym plutonie nie jest stabilna w temperaturze pokojowej. Stabilna jest tylko w dość wysokim zakresie temperatur, mniej więcej od około 310 do 450 °C.² Gdy czysty pluton stygnie, przechodzi z powrotem do gęstszych faz, a w końcu do fazy alfa. Temu przejściu towarzyszy bardzo duża zmiana objętości. Samo przejście z fazy delta do alfa oznacza wzrost gęstości rzędu 25%.² Dla odlewu o precyzyjnych wymiarach jest to katastrofa: materiał wygina się, paczy i rozszczepia wewnętrznymi naprężeniami.

Źródła historyczne dobrze pokazują, że nie był to problem teoretyczny. W opisie Gadget i Fat Mana pojawia się informacja, że większe elementy z czystego plutonu w fazie alfa podczas prób prasowania i chłodzenia po prostu się wypaczały i pękały.⁴ To był moment, w którym sama fizyka rozszczepienia przestała wystarczać. Nie chodziło już o to, czy pluton jest dobrym materiałem jądrowym, tylko czy da się go w ogóle przerobić na powtarzalny, stabilny komponent mechaniczny.

Rozwiązanie przyszło przez stopowanie plutonu bardzo małą ilością odpowiedniego dodatku. Fazę delta można stabilizować kilkoma pierwiastkami trójwartościowymi, między innymi galem, glinem, cezem, indem, skandem i amerykiem, ale dla zastosowań broniowych ostatecznie najważniejszy okazał się gal.² Dla praktyki militarnej typowy zakres wynosił około 3-3,5 mol%, czyli w przybliżeniu 0,9-1,0% wagowo.²^,⁴ Taka niewielka domieszka wystarczała, aby utrzymać fazę delta aż do temperatury pokojowej.

To dawało kilka korzyści naraz. Po pierwsze, rdzeń stawał się znacznie łatwiejszy do odlewania i obróbki mechanicznej.¹^,² Po drugie, stabilizacja zapobiegała spontanicznym przemianom niskotemperaturowym po zakończeniu produkcji, które mogłyby zniszczyć gotowy komponent.² Po trzecie, stop pluton-gal miał bardzo mały współczynnik rozszerzalności i był mniej podatny na korozję niż czysty pluton.²^,⁴ To wszystko razem dawało materiał dużo bardziej przewidywalny wymiarowo i eksploatacyjnie.

Warto przy tym zauważyć subtelniejszy aspekt tej decyzji. Stabilizacja fazy delta nie oznaczała, że materiał traci użyteczność dla bomby implozyjnej. Przeciwnie: nawet stabilizowana faza delta pod stosunkowo niewielkim jak na fizykę implozji ciśnieniem kilku do kilkunastu kilobarów łatwo zapada się do gęstszej fazy alfa.²^,⁵ To oznacza, że podczas implozji można korzystać jednocześnie z dwóch zalet: w spoczynku materiał jest łatwiejszy do wytworzenia i utrzymania, a pod szokiem implozyjnym i tak przechodzi do gęstszej konfiguracji korzystnej dla wzrostu reaktywności.

To właśnie dlatego domieszka galu nie była prostym kompromisem polegającym na „zamianie lepszej fazy na gorszą”. W praktyce pozwalała mieć materiał wygodny warsztatowo przy produkcji i montażu, a zarazem podatny na korzystne zagęszczenie w momencie detonacji.⁴^,⁵ Przejście fazy delta do alfa pod wpływem ciśnienia może być jednym z dodatkowych wkładów do wzrostu gęstości rdzenia podczas implozji. W nowocześniejszych wariantach geometrii, takich jak hollow-pit implosion czy levitated core - szczelina powietrzna, zderzenie powłok i wzrost kompresji, taka przewidywalność zachowania materiału staje się jeszcze ważniejsza, bo margines błędu geometrycznego jest mniejszy niż w prostszych rdzeniach pełnych.

Znaczenie tej własności widać szczególnie w kontekście całego plutonowego toru technologicznego. Pluton-239 był atrakcyjny przez małą masę krytyczną i dobre własności neutronowe. Pluton-240 czynił go trudnym przez tło neutronowe i wymuszał implozję. Alotropia i faza delta dodawały jeszcze trzeci poziom trudności: nawet gdy problem neutronowy był już rozwiązany, pozostawał problem wytworzenia materiału o odpowiedniej geometrii, czystości i stabilności mechanicznej.¹^,⁴ Z tego samego powodu materiałoznawstwo plutonu splata się później z tematami takimi jak one-point safety, bo bezpieczeństwo i powtarzalność działania zależą nie tylko od detonatorów i elektroniki, lecz także od tego, czy sam rdzeń zachowuje przewidziany kształt.

Najkrótsze podsumowanie jest więc takie: faza delta plutonu stabilizowana galem była rozwiązaniem materiałowym, które uczyniło rdzeń plutonowy wykonalnym przemysłowo. Bez niej pluton pozostawałby materiałem świetnym z punktu widzenia fizyki jądrowej, ale znacznie bardziej kłopotliwym jako realny element precyzyjnej konstrukcji implozyjnej.²^,⁴^,⁵

Fazy alotropowe plutonu — pełna tabela

Pluton jest jednym z najbardziej złożonych metalicznie pierwiastków, posiadając 6 faz stałych alotropowych i 1 fazę ciekłą:

Faza	Temperatura (°C)	Gęstość (g/cm³)	Struktura kryst.	Właściwości mechaniczne
α (alfa)	0–117	19,86	Jednoskośna (monokliniczna), 16 at./j.k.	Twarda, krucha, niska plastyczność
β (beta)	117–183	17,70	Jednoskośna (body-centered monoklin.)	Mniej krucha, nadal nieodlewalna
γ (gamma)	183–235	17,14	Ortorombowa	Lepsza plastyczność
δ (delta)	310–451	15,91	Kubiczna ściennie centrowana (FCC)	Najlepsza plastyczność, łatwa do obróbki
δ' (delta-prime)	451–477	~16,0	Tetragonalna centrowana (BCT)	Przejściowa, wąski zakres
ε (epsilon)	477–641	16,51	Kubiczna przestrzennie centrowana (BCC)	Temperatura topnienia: 641°C
Ciekły	>641	~16,6 (ciec.)	—	Niezwykłe: gęstszy niż ε

Kluczowe obserwacje:

Gęstość plutonu jest najwyższa w fazie alfa (19,86 g/cm³) i maleje przy wyższych temperaturach — zachowanie odwrotne niż w większości metali.
Przejście α→β powoduje zmniejszenie gęstości o ~11%, γ→δ o kolejne ~7%. Łącznie α→δ to ~20% ekspansja.
Faza delta jest FCC (kubiczna ściennie centrowana) — klasyczna, symetryczna sieć metaliczna, typowa dla wielu „normalnych" metali (Al, Cu, Au, Ag).
Faza alfa jest monokliniczna z 16 atomami w komórce elementarnej — niezwykle złożona i nieregularna, co tłumaczy kruchość i słabą plastyczność.¹^,²

Gal jako stabilizator — chemia i mechanizm

Gal (Ga, Z=31) jest metalem o wyjątkowych właściwościach: topnieje w 29,76°C (praktycznie w dłoni), jest lekki (5,91 g/cm³), ma niska toksyczność chemiczna. Jako domieszka w plutonie działa przez specyficzny mechanizm krystalograficzny:

Atomy Ga³⁺ (trójwartościowe) zastępują w sieci krystalicznej atomy Pu⁴⁺ (nominalnie czterowartościowe). Substytucja atomów Ga za Pu:

Zmienia parametr sieciowy sieci FCC fazy delta
Zmienia energię Gibbsa poszczególnych faz przez efekty entalpia mieszania i entropia konfiguracyjna
Stabilizuje fazę delta przez obniżenie jej energii Gibbsa względem fazy alfa w temperaturze pokojowej

Stężenie Ga: ~3,4 mol% (≈1% wagowo). W tym stężeniu:

Faza delta stabilna od ~0°C do ~480°C (znacznie szerokim zakresem niż w czystym Pu)
Minimalna zmiana masy krytycznej (Ga jest neutronowo „niewidoczny" — mały przekrój absorpcji)
Mała zmiana gęstości (Ga atom: masa=69,7 u, Pu: masa=239 u — małe stężenie Ga ledwo zmienia gęstość stopu)

Inne stabilizatory fazy delta:

Al (aluminium) 3–4 mol%: podobna efektywność, ale Al jest lżejszy (M=27 u), nieznacznie zmniejsza gęstość stopu. Używany w Rosji.
Ce (cer) 3–4 mol%: dobra stabilizacja, Ce jest jednak radioaktywny (trwałe izotopy: ¹⁴⁰Ce, ¹⁴²Ce).
Am (ameryk) 3–4 mol%: Am stabilizuje fazę delta przez podobny mechanizm (Am³⁺ jak Ga³⁺). Historycznie nieużywany, bo Am-241 jest drogim odpadem. Badano jednak stop Pu-Am jako naturalną fazę delta w materiałach przechowywanych przez dziesięciolecia (Am narasta z Pu-241 i sam stabilizuje fazę delta!).

Gal był wyborem USA (Projekt Manhattan i dalej) ze względu na: dobrą efektywność stabilizacji, niską toksyczność (w porównaniu z np. Tl, In), dostępność i małe stężenie wymagane.²^,⁴

Diagramy fazowe Pu-Ga i konsekwencje dla metalurgii

Diagram fazowy Pu-Ga (Gal-Pluton phase diagram) jest podstawowym narzędziem metalurgii plutonu:

Dla stopów o stężeniu Ga 3–4 mol%:

Przy chłodzeniu z ~700°C: stop krzepnie z fazy ciekłej do fazy delta w ok. 550–600°C
Faza delta stabilna od ~550°C do ~0°C (temperatura pokojowa)
Brak spontanicznych przemian alfa przy standardowych warunkach

Dla wyższych stężeń Ga (>10 mol%):

Faza delta stabilna bez żadnych problemów, ale stop jest gęsty w gal → zmniejszona gęstość (niekorzystne dla masy krytycznej)
W ekstremalnych stężeniach (>20 mol%) tworzy się związek intermetaliczny Ga₃Pu — niepożądany

Dla niższych stężeń Ga (<2 mol%):

Faza delta może być niestabilna przy długim przechowywaniu w niskich temperaturach (szczególnie < 0°C)
Może się pojawić przemiana delta → alfa + beta (martenzytyczna przemiana faz)

Przemiana martenzytyczna (delta → alfa) może zachodzić spontanicznie w niskich temperaturach lub pod wpływem naprężeń mechanicznych. To kluczowa wada małych stężeń Ga. Przy dobrze dobranym 3–3,5 mol% Ga przemiana martenzytyczna jest zablokowana przez efekty kinetyczne i termodynamiczne.²^,³

Historia programu metalurgii Pu w Projekcie Manhattan

Praca nad metalurgią plutonu w Projekcie Manhattan była jedną z najbardziej ryzykownych technicznie i zdrowotnie. Badania prowadzono w:

Los Alamos Laboratory (LANL): Metallurgy Group pod kierownictwem Cyrila Stanleya Smitha, a następnie Erica Jonesa.
Met Lab Chicago (Metalurgical Laboratory): Wstępne badania struktury Pu, właściwości termicznych i alotropii.
Hanford: Produkcja Pu-239 i pierwsze przesyłki metalu do Los Alamos.

Cyril Stanley Smith (ur. 1903, zm. 1992) był kluczową postacią — metalurgiem, który wcześniej pracował w US Steel i doprowadził do zrozumienia alotropii plutonu. Smith sformułował „paradoks plutonu": material jest najgęstszy w najniższej fazie temperaturowej (alfa), co jest odwrotne do większości metali. Ten paradoks wynikał z silnych oddziaływań kwantowo-mechanicznych 5f elektronów plutonu.

W 1943–1944 roku naukowcy w Los Alamos badali zdolność do stabilizowania plutonu w bardziej „obrabialnej" fazie. Opracowali metodę stopowania z Ga, Ce, Al, In i innymi pierwiastkami. Decyzja o Ga jako standardowym stabilizatorze była podjęta do 1944 roku — gdy zaczęto produkcję rdzeni dla testowego „Gadgeta" (Trinity, 16 lipca 1945).⁴

Praca z plutoneum w Los Alamos w latach 1943–1945 odbywała się bez pełnego rozumienia zagrożeń radiologicznych. Wiele z podstawowych procedur bezpieczeństwa (okap, rękawice, respiratory) wprowadzono ad hoc. Kilku pracowników (np. Louis Slotin przez kontakt z Pu przy Demon Core) doznało napromieniowania plutonowego. Długoterminowe skutki dla zdrowia pracowników LANL były monitorowane przez dekady przez program medyczny LANL, ujawniony częściowo przez DOE po 1995 roku.

Struktura elektronowa plutonu — dlaczego jest taki dziwny

Niezwykłe właściwości plutonu wynikają bezpośrednio z jego struktury elektronowej, a konkretnie z roli elektronów 5f:

Konfiguracja elektronowa Pu: [Rn] 5f⁶ 6d⁰ 7s²

Elektrony 5f w plutonie są na granicy między:

Zlokalizowanymi 4f elektronami (jak w lantanowcach): mocno zlokalizowane przy jądrze, nie uczestniczące w wiązaniach metalicznych, niskie przewodnictwo.
Szerokopasowymi 6d elektronami (jak w metalach przejściowych d-bloku): zdelokalizowane, tworzące szerokie pasmo energetyczne, dobre przewodnictwo, podatność na krystalografię FCC/BCC.

Pluton jest punktem przełomowym: jego 5f elektrony są w stanie kwantowym na granicy lokalizacji. W fazie alfa (niskie T) 5f elektrony są bardziej zlokalizowane → monokliniczna sieć, mała plastyczność, anizotropia mechaniczna. W fazie delta (wyższe T lub z domieszką Ga) 5f elektrony są bardziej zdelokalizowane → FCC, normalne właściwości metaliczne.

To właśnie sprawia, że pluton jest „materialem na granicy": modelowanie kwantowo-mechaniczne Pu wymaga zaawansowanych metod teorii ciała stałego (DFT+U, DFT+DMFT, QSGW — Quasiparticle self-consistent GW). Caltech, Los Alamos, Oak Ridge i Lawrence Livermore mają dedykowane grupy obliczeniowe zajmujące się modelowaniem elektronowej struktury Pu. To jest aktywna dziedzina badań fundamentalnych, bezpośrednio powiązana z problemami materiałoznawstwa jądrowego.²^,³

Starzenie się rdzeni plutonowych — konsekwencje dla arsenału

Pluton w głowicach jądrowych starzeje się wieloma kanałami jednocześnie:

Samonapromienianie: Pu-239 (alfa, 5,156 MeV, T₁/₂=24 100 lat) napromieniuje samą sieć krystaliczną, powodując defekty Frenkela (przerwy sieciowe + atomy śródwęzłowe). Po ~50 latach napromienianie wewnętrzne kumuluje ~10¹⁶ defektów/cm³ — co może wpłynąć na gęstość i właściwości mechaniczne.

Helium akumulacja: Każdy alfa-rozpad Pu-239 produkuje jeden atom He-4 (jądro alfa). He-4 jest prawie nierozpuszczalne w metalu Pu i agreguje w bąbele (helium bubbles) w sieci, powodując:

Puchnięcie objętości stopu
Zmiany właściwości elastycznych i twardości
Potencjalne pęknięcia przy wysokim poziomie uszkodzeń (dla bardzo starych rdzeni)

Narastanie Am-241: Pu-241 (T₁/₂=14,4 lat) zanika do Am-241. Am-241 ma różną chemię i właściwości krystalograficzne od Pu. Rosnące stężenie Am-241 (do kilku % po 30–50 latach) zmienia właściwości stopu i może destabilizować fazę delta (Am-241 sam jest stabilizatorem delta — paradoksalnie).

Konsekwencje dla żywotności głowic: USA i Rosja prowadzą programy monitorowania i modernizacji (Life Extension Program, LEP). Jednym z pytań LEP jest, czy stary rdzeń Pu (30–50 lat) nadal funkcjonuje poprawnie — czy defekty He-bąbli i Am-241 nie zmieniły geometrii lub właściwości eksplozji.

JASON Group (niezależni doradcy naukowi US DoD) opublikowała w 2006 roku raport „Pit Lifetime", stwierdzając, że rdzenie plutonowe (pits) mają przewidywalną żywotność >85 lat pod warunkiem odpowiedniego przechowywania — znacznie dłuższą niż wcześniej szacowane 40–45 lat. Badania wspierające tę ocenę obejmowały pomiary akumulacji He-bąbli i mikrostrukturalne analizy złomowanych rdzeni.⁴^,⁵

Produkcja rdzeni plutonowych — „pit production" w USA

Produkcja rdzeni plutonowych (nuclear pits) jest jedną z najbardziej strzeżonych technologii w arsenałach jądrowych. W USA:

Rocky Flats Plant (Colorado, 1952–1992): Produkcja rdzeni Pu dla arsenału USA przez 40 lat. Zamknięty po skażeniu środowiska Pu i innymi substancjami. Teren Rocky Flats jest dziś rezerwatem przyrody, ale wciąż monitorowanym pod kątem skażeń radiologicznych.

Savannah River Site (Karolina Południowa): Produkcja Pu-239 (reaktory K, L, P, R, C) i metalurgiczna obróbka w latach 1950–1988. Dziś pozostaje centrum zarządzania odpadami radioaktywnymi z tego okresu.

TA-55 (Los Alamos, Nowy Meksyk): Jedyna aktualnie operacyjna instalacja do produkcji rdzeni Pu w USA. Moce: ~20 rdzeni/rok (stan 2023). US Congress sfinansował Plan Modernizacji Nuclear Weapons Complex 2023–2033, zakładający wzrost zdolności produkcyjnych do 50–80 rdzeni/rok przez budowę PF-4 Extension w TA-55 lub nowej fabryki w Savannah River Site.

Kluczowe kroki produkcji rdzenia (z dostępnych nieoficjalnych źródeł):

Odbiór Pu-239 w formie tlenku PuO₂ lub metalu z Savannah River.
Chemiczna redukcja PuO₂ → Pu metal (przez redukcję Ca lub elektrolizę stopionych soli).
Stopowanie z Ga (dodanie odpowiedniej ilości Ga-metalu), topienie i odlewanie metodą odlewania odśrodkowego lub formowania w suche matryce.
Obróbka mechaniczna (toczenie, frezowanie, szlifowanie) do wymaganej geometrii sferycznej lub hemisferycznej.
Kontrola jakości: rentgenowska tomografia komputerowa (CT-scan), spektrometria gamma (kontrola czystości izotopowej), testowanie gęstości.
Składowanie w magazynach bezpiecznych oczekując na montaż w głowicę.

Każdy etap wymaga glove boxes (rękawic hermetycznych), ekranowania alfa i procedur ALARA (As Low As Reasonably Achievable).²^,⁴

Zagrożenia proliferacyjne plutonu-gal i standardy MAEA

Każde urządzenie lub laboratorium produkujące stop pluton-gal (Pu-Ga alloy) jest potencjalnym centrum produkcji rdzeni broniowych. MAEA Safeguards ma specjalne procedury dla plutonu metalicznego:

Significant Quantity (SQ): Dla Pu-239: SQ = 8 kg (8 kilogramów plutonu-239 w materiale o >80% Pu-239). Stop Pu-Ga z 3–4% Ga: 8 kg Pu-239 odpowiada ~8,3 kg stopu — jedna z najmniejszych ilości materiałów jądrowych prowadzących do broni o dużym uzysku.

Timeliness Goals (cele dotyczące czasu wykrycia): Dla Pu-239 metalicznego: 1 miesiąc (MAEA dąży do wykrycia zniknięcia 1 SQ w ciągu miesiąca przez inspekcje). To bardzo napięty harmonogram, powodujący, że inspekcje mogą być przeprowadzane co tygodnie lub częściej w zakładach z metalicznym Pu.

Pomiary weryfikacyjne Pu-Ga: MAEA inspektorzy weryfikują skład stopu metodami:

Spektrometria gamma: identyfikacja wektora izotopowego (Pu-238, Pu-239, Pu-240, Pu-241, Am-241)
Prześwietlenie rentgenowskie: geometria komponentu, identyfikacja obecności galu przez absorpcję
TIMS (Thermal Ionization Mass Spectrometry): dokładny skład izotopowy próbki

Każde laboratorium metalurgii plutonu (TA-55 w Los Alamos, Mayak w Rosji, Cadarache we Francji, PFPF w Japonii) musi być objęte umową Safeguards jeśli jest w kraju NPT, lub monitorowane przez inne mechanizmy (w USA — DOE Inspector General, Congressi audits).²^,⁵

Materiałoznawstwo plutonu: aktywne obszary badań

Pomimo dziesięcioleci badań, metalurgia plutonu ma wiele otwartych pytań naukowych:

Elektronowa struktura i 5f elektrony: Kompletne modele teoretyczne struktury elektronowej Pu (uwzględniające silne korelacje elektronowe 5f) są nadal aktywnie rozwijane. Metody DFT+DMFT i Quantum Monte Carlo dają rozbieżne wyniki dla parametrów sieciowych faz alfa i delta.
Mechanizm stabilizacji przez Ga: Nie jest w pełni wyjaśnione na poziomie elektronicznym, dlaczego małe stężenie Ga³⁺ tak efektywnie stabilizuje fazę delta. Badania spektroskopii XPS, EXAFS, i analizy struktury pasmowej trwają w LANL, LLNL i kilku europejskich laboratoriach.
Helium bąble i Pu aging: Precyzyjne dane o kinetyce nukleacji i wzrostu He-bąbli w Pu-Ga alloy pod długoterminowym alfa-napromienianiem są wciąż zbierane (eksperymenty z „starzonym" plutoniem z Cold War-era pits, do których dostęp uzyskano po demontażu głowic w ramach START/New START).
Zmiany gęstości stopu: Pomiary gęstości Pu-Ga alloy po napromienianiu (simulowanym przez He+ implantację lub przez rzeczywiste przechowywanie starych rdzeni) dają kluczowe dane dla modeli żywotności arsenału.
Komputerowe symulacje implozji: Kody hydrodynamiczne (OpenFOAM, ALE3D w LLNL, MCNP, RAGE) modelują zachowanie Pu-Ga pod kompresją implozyjną. Przejście delta→alfa pod ciśnieniem implozyjnym jest jednym z kluczowych zjawisk wpływających na geometrię i symetrię kompresji.

Polska nie prowadzi badań metalurgii plutonu (brak materiału i zakładu), ale polscy fizycy uczestniczą w europejskich grupach badań struktury elektronowej aktynowców (IFJ PAN Kraków, NCBJ Świerk — badania XPS i neutronowe aktynowców z ESRF w Grenoble, ILL w Grenoble). Wyniki tych badań trafiają do otwartych baz naukowych i są powiązane z fundamentalnym zrozumieniem metalurgii Pu.²^,³

Właściwości termiczne stopu Pu-Ga i zarządzanie ciepłem głowic

Stop Pu-Ga generuje ciepło przez samonagrzewanie:

Ciepło właściwe Pu-239: 1,93 W/kg (wyjątkowo niskie w porównaniu do Pu-238 = 567 W/kg). Stop Pu-Ga (~99% Pu-239):

Dla 1 kg stopu: ~1,93 W mocy cieplnej
Dla rdzenia ~6 kg: ~11,6 W
Dla rdzenia ~10 kg (Pu + reflektor z Be): ~19 W z Pu-239

Plus Am-241 narastający z Pu-241 (stary rdzeń):

Moc Am-241 = 114,7 W/kg × masa Am-241
Dla rdzenia WGPu po 20 latach: ~0,25% → Am-241 = ~25 g → 25 g × 0,1147 W/g = 2,9 W dodatkowe

Łączna moc cieplna starego rdzenia WGPu: ~20–25 W. To wymaga pasywnego układu odprowadzania ciepła w głowicy — odpowiednio zaprojektowanego aluminium lub miedzi jako przewodnika ciepła. Głowice chłodzą się przez naturalne promieniowanie z obudowy. Nadmierne nagrzewanie degraduje lepiszcze, uszczelki, detektory podczerwieni i elektronikę w głowicach.

Temperatura krytyczna dla stopu Pu-Ga: faza delta jest stabilna do ~480°C. W normalnych warunkach przechowywania głowica nie przekracza 50–70°C — daleko poniżej progu przemiany. Jednak w ekstremalnych warunkach (przechowywanie w gorącym klimacie, awaria chłodzenia) temperatura może wzrosnąć. Procedury NNSA uwzględniają ocenę ryzyka cieplnego dla rdzeni przechowywanych w bunkerach w różnych klimatach.⁴

Pluton i prawo atomowe — nadzór nad materiałem jądrowym

Pluton metaliczny (w tym stop Pu-Ga) jest najbardziej wrażliwym materiałem jądrowym. System kontroli:

NPT (Treaty on Non-Proliferation of Nuclear Weapons): Pięć mocarstw nuklearnych (USA, Rosja, Chiny, UK, Francja) może posiadać pluton broniowy bez inspekcji MAEA. Pozostałe państwa NPT mogą posiadać Pu tylko dla celów cywilnych (paliwo MOX, reaktory) z pełnymi safeguards.

Civilian Pu Management: Dla krajów NPT prowadzących przerzób paliwa (Francja, Japonia, UK): pluton z La Hague, Thorp, PFPF jest pod pełnymi safeguards MAEA — inspekcje materiału balowego (kilogramy→tony), weryfikacja wektora izotopowego.

Konwencja o Bezpieczeństwie Fizycznym Materiałów Jądrowych (CPPNM, 1979, Amendment 2005): Wymaga bezpiecznego fizycznie przechowywania plutonu metalicznego i transporu z ochroną fizyczną.

IAEA INFCIRC/225/Rev.6 (Nuclear Security Recommendations for Nulear Material): Pluton kategorii I (Pu-239 metaliczny lub w stężeniu >80%) wymaga:

Ochrona fizyczna klasy I (guards, locks, detection, delay, response)
Przechowywanie w vault (sejfie pancernym) lub area z systemami alarmowymi
Rejestracja każdego przemieszczenia i transakcji

W Polsce: Nie ma cywilnego plutonu metalicznego. Wszelkie kwestie Pu w Polsce dotyczą śladowych ilości w paliwie zużytym z reaktora MARIA (który jest na specjalnym programie raportowania do MAEA i PAA). Polskie plany energetyki jądrowej (AP1000) będą wymagały zarządzania paliwem zużytym zawierającym RGPu (pluton reaktorowy w UO₂), ale nie metalicznym.⁵

Związki fizyki Pu-Ga z modelem korelacji elektronowych

Zrozumienie metalurgii Pu-Ga na poziomie fundamentalnym wymaga podejść teorii ciała stałego, wykraczających poza standardową teorię DFT:

DFT (Density Functional Theory) — standardowe podejście do obliczania struktury elektronowej:

LDA lub GGA (Local/Generalized Gradient Approximation) dramatycznie zawodzi dla Pu
Obliczone parametry sieciowe fazy alfa Pu są błędne o ~15–25% (zbyt małe)
Faza delta Pu w DFT jest ferro- lub antyferromagnetyczna — co jest sprzeczne z eksperymentem (Pu jest paramagnetyczne w fazie delta)

DFT+U (korekta Hubbarda dla 5f): Dodanie Hubbard-U do DFT poprawia lokalizację 5f elektronów i daje lepsze parametry sieciowe, ale U jest parametrem empirycznym — nie daje pierwszoprincipalnego opisu.

DFT+DMFT (Dynamical Mean Field Theory): Traktuje 5f elektrony Pu jako silnie skorelowane poprzez pełną macierz Green z lokalnymi fluktuacjami kwantowymi. Wyniki: poprawne parametry sieciowe dla fazy delta, poprawny spin (paramagnetyczny). Sukces dla Pu jest jednym z wielkich osiągnięć teorii DMFT (rozwinięto przez Georgesa i Kotliara w latach 90.).

Konsekwencje dla stabilizacji Ga: Obliczenia DFT+DMFT z domieszką Ga (zastąpienie kilku atomów Pu przez Ga) pokazują, że Ga zmienia rozkład gęstości stanów 5f przy poziomie Fermiego — stabilizując szerokopasmową (delokalizowaną) konfigurację 5f charakterystyczną dla fazy delta.

To połączenie teorii korelacji elektronowych z metalurgią plutonu jest aktywnym obszarem fizyki ciała stałego, przyciągającym zainteresowanie zarówno jako problem fundamentalny (silne korelacje) jak i ze względu na militarne i energetyczne znaczenie Pu.²^,³

Materiałoznawstwo plutonu poza broniami: cywilne zastosowania

Poza zastosowaniami militarnymi, stop Pu-Ga ma pewne potencjalne zastosowania cywilne:

Paliwo MOX (Mixed Oxide): Standardowe paliwo MOX używa PuO₂+UO₂ — tlenkowe, nie metaliczne. Metaliczny Pu-Ga nie jest stosowany w paliwach LWR. Jednak w reaktorach prędkich SFR eksperymentowano z metalicznym paliwem Pu-Zr lub Pu-U-Zr (EBR-II, IFR w Argonne) — nie Pu-Ga, bo Ga komplikowałby ekstrakcję PUREX.

RTG z Pu-238: Paliwo RTG dla sond kosmicznych używa PuO₂ (tlenku), nie metalu. Pu-238 ma T₁/₂=87,7 lat i ciepło 567 W/kg — idealne dla RTG. Nie używa się metalicznego Pu-Ga, bo metal może reagować z atmosferą i jest mniej bezpieczny przy awarii (rozkruszenie vs zwięzła ceramika).

Badania struktury aktynowców: Próbki stopu Pu-Ga o małej masie (<1 SQ/50) są używane w laboratoriach (LANL, LLNL, Cadarache, Niikolsk) do badań XAS (X-ray Absorption Spectroscopy), Raman spectroscopy, DSC (Differential Scanning Calorimetry) właściwości termicznych — typowo pomiary non-destructive na mg-gram próbkach certyfikowanych pod Safeguards.

Polska nie ma i prawdopodobnie nie będzie miała cywilnego programu metalurgii plutonu. Jednak rozumienie właściwości stopu Pu-Ga jest ważne dla polskich specjalistów od zarządzania paliwem zużytym i safeguards — bo każde paliwo LWR zawiera Pu (choć w postaci UO₂-PuO₂, nie metalicznego) i jego właściwości fizyczne wpływają na strategię przechowywania, przerobu lub ostatecznego składowania.

Podsumowanie: faza delta jako klucz do metalurgii plutonu

Faza delta plutonu stabilizowana galem reprezentuje jeden z najważniejszych kompromisów w historii technologii jądrowej. Materiałoznawcy stojący przed wyborem między:

Fazą alfa (najgęstsza, najlepsza dla masy krytycznej, ale nieobrabialny)
Fazą delta (plastyczna, łatwa do obróbki, ale o ~20% mniejszej gęstości)

...wybrali fazę delta, bo fizyczne zalety fazy alfa były nieistotne wobec praktycznej niemożności wyprodukowania precyzyjnego rdzenia z kruchego, nieobrabialnego metalu. Ta decyzja okazała się słuszna: Fat Man eksplodował z wydajnością ~21 kt zamiast teoretycznych ~100 kt (ze względu na inne straty), ale był to sukces — i to mimo użycia fazy delta zamiast alfa.

Ten wybór jest doskonałą lekcją inżynierską: idealny materiał pod jednym względem (gęstość alfa) może być gorszy od nieidealnego (delta) pod kątem całościowego systemu. W inżynierii jądrowej — jak w każdej innej dziedzinie — liczy się całościowy projekt, nie optymalizacja jednego parametru.¹^,²^,⁴^,⁵

Właściwości elektryczne i magnetyczne plutonu — aberracje

Pluton jest wyjątkowy nie tylko mechanicznie, ale też pod względem właściwości elektrycznych i magnetycznych:

Oporność elektryczna: Czysty Pu ma niezwykłą oporność elektryczną. Faza alfa ma oporność ~150 µΩ·cm — porównywalną z wartościami metaloidów lub silnie nieporządkowanych stopów, a nie zwykłych metali. Faza delta ma ~125 µΩ·cm — nieco niższą, ale wciąż anomalnie wysoką jak na metal z EBW-type elektronami.

Dla porównania: Cu = 1,7 µΩ·cm, Al = 2,7 µΩ·cm, Fe = 10 µΩ·cm. Pluton jest ~50–80× bardziej oporny niż zwykłe metale. To wynika wprost z silnych korelacji 5f elektronów — są one prawie zlokalizowane, nie tworzą szerokiego pasma, więc ich wkład do przewodnictwa jest mały.

Magnetyzm: Faza delta plutonu jest paramagnetyczna (brak spontanicznego momentu magnetycznego przy T=0 K) — co jest zaskakujące dla pierwiastka z 5 lub 6 niesparowanymi elektronami 5f. Powinien być ferromagnetyczny lub antyferromagnetyczny. Anomalny paramagnetyzm fazy delta Pu jest wynikiem:

Silnych fluktuacji kwantowych momentu 5f
Kondo-lattice effects (przesiewanie momentów magnetycznych przez pasmo przewodnictwa)
Nieadiabatychy sprzężenia spin-orbita dla 5f elektronów

Anomalia magnetyczna Pu jest jednym z najtrudniejszych problemów teorii elektronowych ciał stałych — i motywuje badania DFT+DMFT, które dopiero w ostatnich latach zaczynają dać spójny opis.

Superprzewodnictwo: Pu nie jest superprzewodnikiem (brak $T_c$). Jednak PuCoGa₅ (plutonoCoGa₅, odkryty przez JL. Sarrao z LANL w 2002 roku) ma $T_c = 18{,}5$ K — rekordowo wysoki dla ciężkofermionowych nadprzewodników. To odkrycie zainicjowało badania superprzewodnictwa aktynowcowych ciężkich fermionów.

Konsekwencje dla metalurgii: Anomalnie wysoka oporność elektryczna Pu ma praktyczne konsekwencje:

Słabe przewodnictwo cieplne (przez prawo Wiedemanna-Franza połączone z opornością elektryczną): Pu wolno przewodzi ciepło.
Przy odlewaniu stopu Pu-Ga: gradientowe chłodzenie jest wolniejsze niż w Al czy Cu, wymaga starannego kontrolowania temp.
Przy elektryzowaniu mechanicznym (friction): ryzyko nagromadzenia ładunków (ryzyko ESD — electrostatic discharge — w pobliżu materiałów wybuchowych używanych w mechanizmie implozji). Procedury produkcyjne uwzględniają ESD precautions.²^,³

Historia chemii plutonu — od odkrycia do metalurgii przemysłowej

Glenn Seaborg odkrył pluton w lutym 1941 roku przez bombardowanie U-238 deuteronami. Jednak to był izotop Pu-238 (alfa-emiter). Pu-239 (fisylny, długożyjący) został zidentyfikowany przez Seaborga, Kennedy'ego, Wahla i McMillana wkrótce potem.

Pierwsze metaliczne próbki Pu-239 (mikrogramy) wyprodukowano w 1942 roku przez parową redukcję PuF₄ przy pomocy Ba. Chemia plutonu okazała się niezwykle złożona — Pu może występować jednocześnie w czterech stanach utlenienia (+3, +4, +5, +6) w roztworach wodnych, co czyni jego separację chemiczną wyjątkowo trudną.

Pierwsza widoczna ilość Pu (kilka mikrogramów) uzyskana w Met Lab w Chicago w 1942 roku była zbyt mała do analizy struktury fazowej. Dopiero po uruchomieniu reaktorów Hanford (1944) uzyskano gramy, a potem kilogramy Pu-239 — wystarczające do badań metalograficznych i alotropii.

Cyril Stanley Smith i jego team w Los Alamos (1944–1945) wykonali serię pionierskich badań alotropii Pu i znaleźli stop Pu-Ga jako rozwiązanie problemu fazy delta. To był jeden z kluczowych przełomów umożliwiających produkcję „Gadgeta" (Trinity) i Fat Mana w 1945 roku.

Pełna metalurgia plutonu (wszystkie 6 faz, diagramy fazowe, właściwości mechaniczne, korozja, wpływ domieszek) była opublikowana po raz pierwszy w formie syntetycznej w „The Metal Plutonium" (1961, red. Coffinberry i Miner, University of Chicago Press) — znacznie po II wojnie, gdy materiał został odtajniony. Dziś najważniejsza referencja to „Plutonium Handbook" (2nd edition, 2019, wyd. American Nuclear Society) — kilkutomowe opracowanie obejmujące metalurgię, chemię, bezpieczeństwo i historię. Polskim czytelnikom dostęp do tej książki jest utrudniony (wysoka cena i specjalistyczny charakter), ale jej podstawowe wyniki są cytowane w podręcznikach dostępnych przez biblioteki techniczne polskich uczelni.¹^,⁴

Pluton-Gal w kontekście rozbrojenia i weryfikacji

Kontrola zbrojeń i ograniczenie zapasów broni jądrowych wymaga weryfikacji, że stare głowice zostały rozmontowane — lub że pluton z nich pochodzi z wojskowych (nie niedeklarowanych) źródeł. Faza delta stabilizowana galem dostarcza tutaj narzędzi diagnostycznych:

Analiza izotopowa galu: Stosunek izotopów galu ($^{69}$Ga/$^{71}$Ga = 1,507 naturalnie) w rdzeniu plutonowym może być wyznaczony metodą spektrometrii mas z jonizacją termiczną (TIMS) lub indukcyjnie sprzężoną plazmą (ICP-MS). Pomiar ten identyfikuje obecność galu i może potencjalnie odróżnić materiał ze źródeł cywilnych od wojskowego — różnice izotopowe wynikają ze składu geologicznego rudy konkretnego regionu.

Ciągłość obserwacji (Continuity of Knowledge, CoK): Przy demontażu głowic inspektorzy MAEA lub New START wymagają zachowania ciągłości wiedzy o danej głowicy. Charakterystyczne właściwości fazy delta Pu-Ga (gęstość 15,9 g/cm³, podpis gamma Am-241 i Np-237 wynikający ze starzenia, właściwości neutronowe) mogą być użyte w niedestrukcyjnych pomiarach weryfikacyjnych bez ujawniania tajnych danych projektowych.

Pit Dismantlement: W ramach planów rozbrojeniowych USA analizuje scenariusze rozmontowania głowic. Chemiczne przetwarzanie stopu Pu-Ga wymaga usunięcia Ga przez destylację próżniową lub ekstrakcję chemiczną, a następnie oczyszczenie plutonu do poziomu metalurgicznego. Ta sekwencja technologiczna jest nadzorowana w Pantex Plant (Amarillo, TX) i objęta szczegółowymi procedurami bezpieczeństwa jądrowego.¹^,²^,³^,⁴^,⁵

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji wtedy, gdy uda się znaleźć materiał dobrze pokazujący, jak zmiana struktury krystalicznej przekłada się na makroskopowe własności mechaniczne metalu.

Najbardziej naturalne uzupełnienia tego tekstu to hollow pit implosion, levitated core oraz żywotność radzieckich dołków plutonowych. Wspólnie pokazują one, że metalurgia plutonu nie kończy się na warsztacie odlewniczym, lecz wpływa także na geometrię rdzenia, bezpieczeństwo i długotrwałe utrzymanie arsenału.

Powiązane kalkulatory i narzędzia

Masa krytyczna — porównuje wpływ materiału, gęstości, reflektora i geometrii na masę krytyczną.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na wykonaniu prostego modelu porównawczego skutków przemiany fazowej dla geometrii rdzenia. W wariancie podstawowym należy:

przyjąć dwa warianty materiału: czysty pluton przechodzący do fazy alfa oraz stop pluton-gal stabilizowany w fazie delta,
przyjąć orientacyjne gęstości obu faz i przeliczyć zmianę objętości dla tej samej masy materiału,
oszacować, jak taka zmiana objętości wpłynęłaby na średnicę sferycznego rdzenia,
ocenić, jakie naprężenia i błędy geometryczne pojawiłyby się przy samorzutnej przemianie po wykonaniu komponentu,
wyjaśnić, dlaczego nawet niewielka niestabilność wymiarowa jest niedopuszczalna w układzie implozyjnym.

Celem ćwiczenia nie jest odtworzenie pełnej teorii przemian fazowych w aktinidach, lecz pokazanie bardzo praktycznej konsekwencji: własności krystaliczne metalu bezpośrednio decydują o tym, czy da się wykonać precyzyjny komponent do bomby. W wersji rozszerzonej można porównać także wpływ fazy na orientacyjną masę krytyczną przez zmianę gęstości.

Drugie ćwiczenie powinno być przeliczeniem kompromisu technologicznego między łatwością produkcji a gęstością materiału. Należy:

porównać rdzeń wykonany z gęstszej, lecz kruchej fazy alfa z rdzeniem ze stabilizowanej fazy delta,
oszacować, o ile większa masa albo objętość materiału byłaby potrzebna przy niższej gęstości fazy delta,
zestawić ten koszt z korzyściami warsztatowymi: odlewaniem, obróbką i stabilnością wymiarową,
powiązać wynik z historyczną decyzją o użyciu stopu pluton-gal w Fat Manie,
wskazać, dlaczego w realnym projekcie jądrowym niewielka strata „idealności” materiałowej może być akceptowalna, jeśli znacząco poprawia wykonalność całego układu.

To ćwiczenie ma pokazać, że w technologii jądrowej najlepszy materiał nie zawsze oznacza materiał o pojedynczo najlepszym parametrze. Liczy się cały pakiet własności: neutronicznych, mechanicznych, cieplnych i technologicznych.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Przypisy

Materiały jądrowe i termojądrowe. Zakres wykorzystania: wielofazowa alotropia plutonu, ogólne problemy metalurgiczne i znaczenie fazy delta dla zastosowań broniowych.
↩
Materiały jądrowe i termojądrowe. Zakres wykorzystania: gęstości i własności faz alfa oraz delta, stabilizacja fazy delta galem, zakres typowych domieszek i znaczenie technologiczne tego stopu.
↩
Materiały o dyfrakcji oraz materiałoznawstwie. Zakres wykorzystania: struktura regularna ściennie centrowana fazy delta i podstawowe pojęcia krystalograficzne potrzebne do opisu tej odmiany plutonu.
↩
Pierwsze bronie jądrowe. Zakres wykorzystania: zastosowanie stopu pluton-gal w Gadget i Fat Manie, trudności z odlewaniem i pękaniem większych elementów z czystego plutonu oraz praktyczne korzyści z użycia stopu.
↩
Elementy projektowania broni rozszczepieniowej. Zakres wykorzystania: łatwe zapadanie się fazy delta do gęstszej fazy alfa pod ciśnieniem implozyjnym i znaczenie tej przemiany dla zagęszczenia rdzenia.
↩
