Farma wirówek jako infrastruktura przemysłowa

Streszczenie

Farma wirówek nie jest zbiorem pojedynczych urządzeń ustawionych w hali. To infrastruktura przemysłowa: zasilanie, próżnia, rurociągi UF6, sterowanie, obudowy, monitoring, bezpieczeństwo chemiczne, rachunkowość materiałowa i utrzymanie ruchu.¹^,²

Ten artykuł pokazuje funkcje takiego obiektu na poziomie systemowym: layout, sposób obierania punktów pomiarowych, procedury operacyjne - a nie tylko pojedyncze urządzenia.

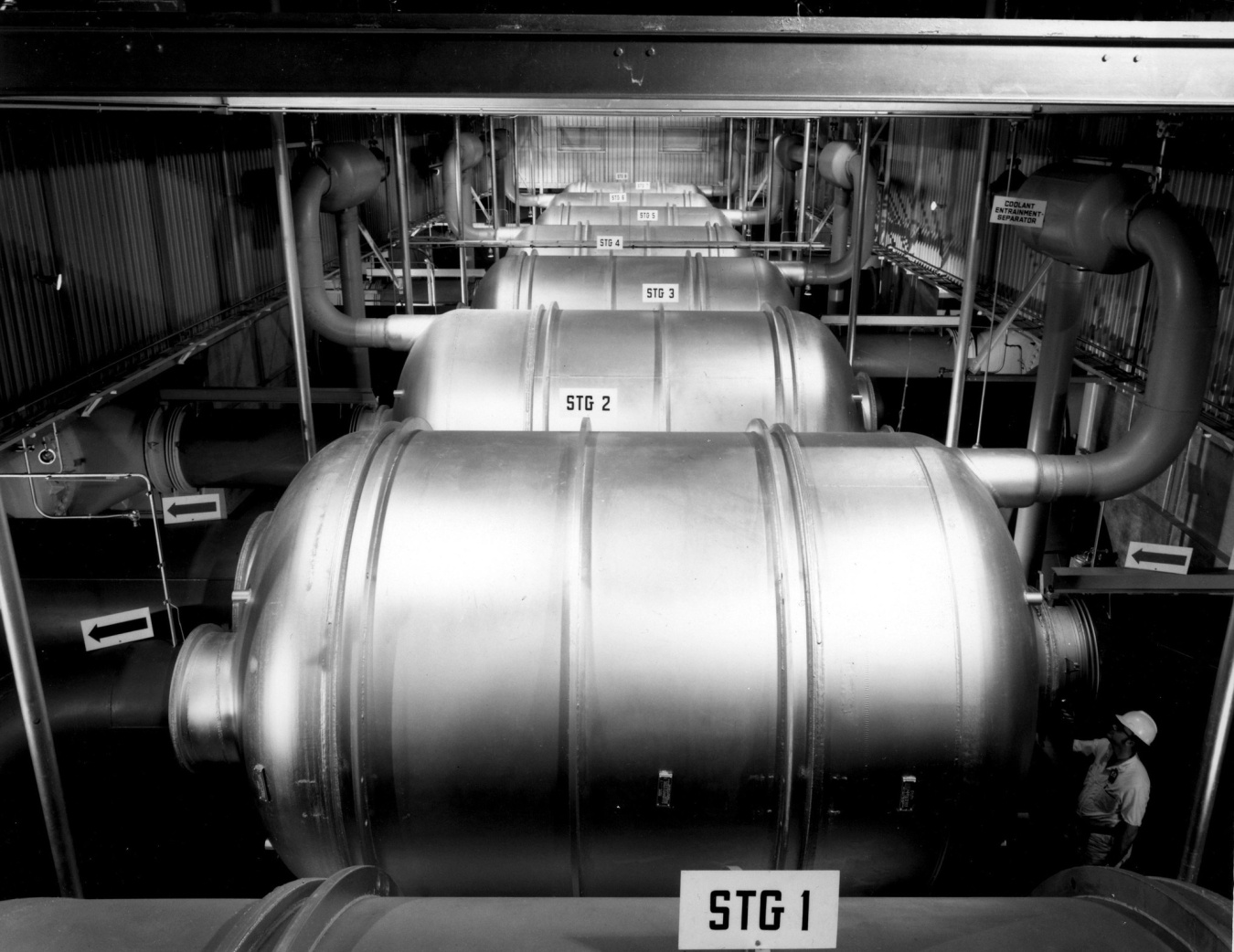

Hala kaskadowa pokazuje, dlaczego farma wirówek jest infrastrukturą, a nie kolekcją samotnych maszyn: rzędy urządzeń muszą być połączone z rurociągami, zasilaniem, próżnią, automatyką, monitoringiem i procedurami utrzymania ruchu.

Rozszerzenie tematu

Popularne zdjęcie kaskady pokazuje rzędy cylindrów i sugeruje, że "zakład to wirówki". W rzeczywistości wirówki są tylko najbardziej rozpoznawalnym elementem. Żeby działały jako część cywilnego zakładu, potrzebują stabilnego środowiska procesowego, ochrony ludzi, kontroli materiału i automatyki.¹

Najważniejsze warstwy infrastruktury to: układ gazowy, układ próżniowy, zasilanie, sterowanie, detekcja awarii, bezpieczeństwo chemiczne UF6, kontrola krytycznościowa materiału wzbogaconego i zabezpieczenia fizyczne. Każda z tych warstw ma inny cel. Część chroni produkt, część chroni ludzi, a część chroni środowisko.²

Z punktu widzenia studenta warto zobaczyć zakład jako system wysokiej niezawodności. Awaria pojedynczej maszyny nie powinna zamieniać się w awarię całej instalacji. Błąd księgowy nie powinien znikać w hałasie danych procesowych. Uwolnienie chemiczne nie powinno przejść w zdarzenie radiologiczne. To wymaga projektowania organizacji, a nie tylko urządzeń.

Układ fizyczny hali kaskadowej — organizacja przestrzeni zakładu

Hala kaskadowa (cascade hall) to serce zakładu wzbogacania. Jej projekt wynika z wymagań procesowych, bezpieczeństwa i efektywności operacyjnej:

Rozmieszczenie kaskad. Wirówki są zgrupowane w kaskady (typically kilkadziesiąt do kilkuset maszyn), które tworzą jednostki separacyjne. Kaskady są ustawiane w rzędach, z infrastrukturą zasilania i rurociągami UF₆ poprowadzonymi w sposób umożliwiający inspekcję, konserwację i ewentualną wymianę wirówek bez zatrzymywania całej kaskady.

Organizacja hali. Nowoczesne hale kaskadowe URENCO czy Orano mają kilkadziesiąt metrów długości i kilkanaście metrów wysokości. Temperatura, ciśnienie i wilgotność są precyzyjnie kontrolowane — zmiany warunków środowiskowych mogą wpływać na wydajność separacyjną i stabilność wirówek.

Sekcjonowanie dla bezpieczeństwa. Hale są sekcjonowane — podział na strefy z różnymi poziomami dostępu i różnymi kategoriami bezpieczeństwa. Strefa "clean" (czysta — brak kontaktu z UF₆) jest oddzielona od strefy "process" (kontakt z UF₆). Wejście do strefy procesowej wymaga specjalnej odzieży ochronnej i szkolenia z bezpieczeństwa chemicznego.

Corridor system. Rurociągi UF₆ (tzw. "header piping") biegną korytarzami serwisowymi między kaskadami. Każda kaskada ma punkty podłączenia do sieci zasypowej (feed), produktowej (product) i ogonowej (tails). Projekt korytarzy musi umożliwiać identyfikację i izolację wycieków bez narażania personelu.

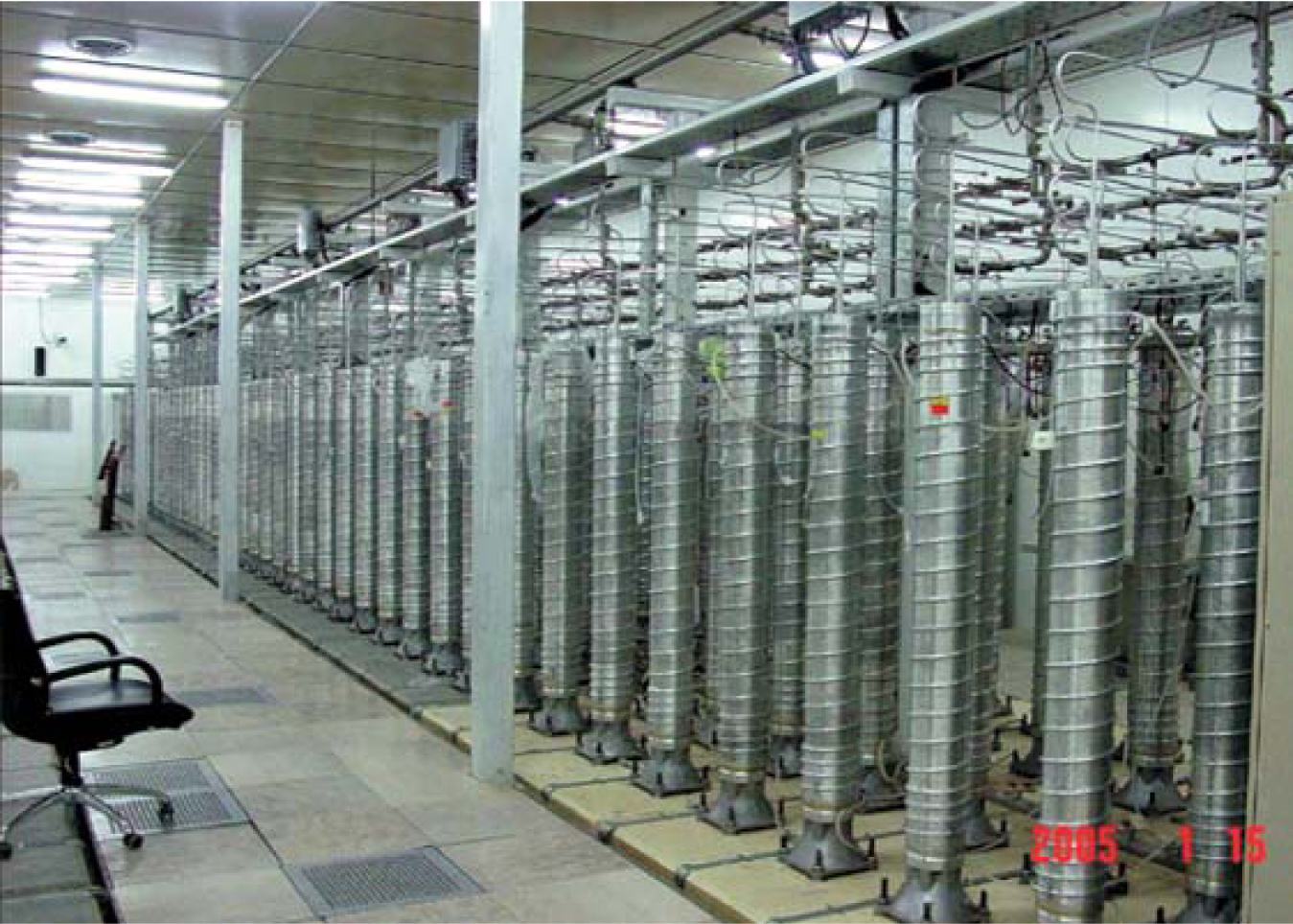

Zdjęcie hali z kaskadą wirówek dobrze pokazuje skalę modułowości: pojedyncza maszyna jest mała, ale wartość przemysłową daje dopiero powtarzalna, monitorowana i serwisowalna sieć wielu jednostek.

Konfiguracje kaskadowe — dobór kaskady do wymaganego wzbogacenia

Kaskada wirówkowa to nie zestaw wirówek ustawionych w jednym rzędzie, lecz wielostopniowy system z precyzyjnie zaprojektowaną strukturą przepływów:

Kaskada prostokątna. Najprostsza konfiguracja — stała liczba wirówek na każdym "etapie" (stage) kaskady. Sprawdza się dla jednego wymaganego poziomu wzbogacenia i jednego rodzaju surowca. Jest łatwa do zrozumienia, ale nieoptymalna przy zmiennych warunkach.

Kaskada idealna (ideal cascade). Kaskada, w której na każdym etapie liczba wirówek jest dobrana tak, by przepływ wewnętrzny był minimalny przy zadanym celu wzbogaceniowym. Kaskada idealna minimalizuje zużycie SWU dla danej kombinacji surowca, produktu i ogonów.

Kaskada squarred. Uproszczone przybliżenie kaskady idealnej — etapy są grupowane w sekcje o stałej liczbie wirówek. Prostsze w budowie i zarządzaniu, z akceptowalną utratą efektywności.

Łączone kaskady (connected cascades). W dużych zakładach wiele kaskad jest połączonych w sieć — umożliwiając elastyczne przekierowanie przepływów, uzupełnianie ubytków po awarii kaskady i optymalizację globalną (np. przy jednoczesnej produkcji LEU i HALEU).

Kaskady dla HALEU. Produkcja HALEU (powyżej 5% wzbogacenia) wymaga większej liczby etapów separacyjnych niż LEU. Istniejące kaskady LEU mogą być rekonfigurowane dla HALEU, lecz wymaga to modyfikacji układu przepływów, dodatkowych etapów i ewentualnie nowej certyfikacji safeguards.

Porównanie zakładów wirówkowych i dyfuzji gazowej — różnice infrastrukturalne

Zrozumienie farmy wirówek jest pełniejsze w kontekście alternatywnej technologii, którą wirówki zastąpiły:

Cecha infrastrukturalna	Dyfuzja gazowa	Wirówki gazowe
Zużycie energii	Ogromne (setki MW do GW)	Małe (dziesiątkiprzyjmijmy do ok. 100 MW dla dużego zakładu)
Zajmowana powierzchnia	Kilometry kwadratowe (Paducah, Piketon)	Kilkadziesiąt ha (URENCO Capenhurst)
Liczba jednostek procesowych	Tysiące dyfuzorów, ale duże	Dziesiątki tysięcy wirówek, ale małe
Systemy próżniowe	Nie wymagane	Kluczowa infrastruktura
Ryzyko awarii masowej	Niższe (dyfuzory są pasywne)	Istotne (ryzyko awarii wielu wirówek naraz przy uderzeniu mechanicznym)
Bezpieczeństwo chemiczne UF₆	Podobne	Podobne
Koszty inwestycyjne	Niższe per SWU (przy dużej skali)	Niższe per SWU (przy małej skali)

Wnioski dla projektowania. Farma wirówek wymaga więcej dedykowanej infrastruktury elektrycznej (konwertery) i próżniowej niż dyfuzja — ale jest wielokrotnie bardziej energooszczędna. To zamiana kosztu energii na koszty inwestycyjne i konserwacji. Dla krajów z drogą energią elektryczną (lub ograniczonymi mocami), wirówki są oczywistą preferencją.

Automatyzacja i zmniejszenie personelu — ewolucja modelu operacyjnego

Nowoczesne farmy wirówek dążą do maksymalnej automatyzacji:

Liczba personelu w nowoczesnym zakładzie. Nowoczesny zakład wirówkowy URENCO zatrudnia znacznie mniej personelu niż dawne zakłady dyfuzji gazowej o porównywalnej zdolności SWU. Automatyzacja i zaawansowane DCS pozwalają na operację 24/7 z minimalną obsadą nocną. Jednak "high-skill, low-count" to bardziej trafny opis — każdy pracownik musi być wysoko wykwalifikowany w specyficznych aspektach bezpieczeństwa, chemii UF₆ i safeguards.

Trend redukcji personelu. Wczesne kaskady wirówkowe wymagały relatywnie wielu operatorów. Nowoczesne zakłady (TC21) z zaawansowanymi DCS i systemami diagnostycznymi mogą być eksploatowane z mniejszymi zespołami operacyjnymi. Automatyzacja umożliwia obsługę 24/7 z ograniczoną liczbą operatorów na zmianę.

Zdalne monitorowanie. Niektóre zakłady eksperymentują z centralnym monitorowaniem wielu obiektów z jednej lokalizacji — szczególnie dla wieloobiektowych operatorów jak URENCO. Zdalne monitorowanie wymaga jednak bezpiecznej, szyfrowanej komunikacji i separacji sieci OT od IT.

Rola AI i analityki. Nowe systemy analityki danych (w tym AI) są stosowane do interpretacji danych procesowych, predykcji awarii i optymalizacji wydajności kaskad. Integracja AI z systemami zakładów jądrowych jest nowym kierunkiem badań, choć musi być realizowana z uwzględnieniem ryzykowności cyberataków i wymagań bezpieczeństwa jądrowego.

Gospodarka odpadami i cylindrami tails — DUF₆ i jego zarządzanie

Zubożony UF₆ (DUF₆, "tails") jest nieodłącznym produktem ubocznym wzbogacania i stanowi wyzwanie logistyczne i środowiskowe:

Ilości DUF₆. Na każdy kg LEU wyprodukowany z naturalnego uranu (0,711% U-235), zakład produkuje kilka kg DUF₆ (typowo z 0,2–0,3% U-235). Duże zakłady jak URENCO akumulują dziesiątki tysięcy ton DUF₆ rocznie.

Przechowywanie cylindrów. DUF₆ jest przechowywany w stalowych cylindrach ustawionych na zewnętrznych placach cylindrowych. Cylindry muszą być chronione przed korozją (regularne inspekcje, pokrycia antykorozyjne) i ryzykiem wycieku. Plac cylindrowy dużego zakładu może zajmować kilkanaście hektarów.

Konwersja do UO₃. Długoterminowym rozwiązaniem jest chemiczna konwersja DUF₆ do tlenku uranylofluorkowego (UO₃) lub tetrafluorku uranu (UF₄) — form trwalszych i mniej toksycznych. URENCO współpracuje z firmami konwersyjnymi (np. Converdyn w USA, Cameco w Kanadzie) w zakresie zarządzania DUF₆.

Potencjalne ponowne użycie. DUF₆ z niższych ogonów (np. 0,3%) może być użyty jako "feed" dla nowej kaskady przy wystarczająco niskiej cenie SWU. Ta re-enrichment jest ekonomicznie atrakcyjna gdy ceny uranu są wysokie i ceny SWU niskie — ale wymaga dodatkowej infrastruktury.

Zarządzanie temperaturą — chłodzenie wirówek i hali kaskadowej

Wirówki gazowe generują ciepło podczas pracy, a temperatura ma wpływ na stabilność separacji:

Źródła ciepła. Główne źródła ciepła w kaskadzie to: straty w konwerterach częstotliwości (straty elektryczne), straty mechaniczne w łożyskach i uszczelnieniach, kompresja i ekspansja UF₆ w procesie separacji, a także ogrzewanie przez silniki elektryczne.

Wymagania temperaturowe. UF₆ musi być utrzymywany w fazie gazowej — temperatura hali i rurociągów musi zapewniać, że UF₆ nie skropli lub nie zamarznie w żadnym punkcie systemu. Kontrola temperatury jest szczególnie ważna w połączeniach, zaworach i punktach pomiarowych.

Systemy chłodzenia. Nowoczesne hale kaskadowe wyposażone są w systemy HVAC (Heating, Ventilation, Air Conditioning) zarządzające temperaturą na poziomie całej hali. Lokalne systemy chłodzenia mogą być zainstalowane przy konwerterach częstotliwości.

Wpływ temperatury na SWU. Wahania temperatury wpływają na wydajność separacyjną wirówek — co jest jednym z czynników, które operator monitoruje jako część zarządzania procesem.

Zarządzanie incydentami — procedury awaryjne w zakładzie wzbogacania

Zakład wzbogacania musi być przygotowany na różne scenariusze awaryjne:

Typy incydentów. Możliwe incydenty w zakładzie wzbogacania obejmują: wycieki UF₆ (chemiczne i radiologiczne), awarie zasilania (nieplanowane zatrzymanie wirówek), pożary (w budynkach technicznych), awarie systemów próżniowych, incydenty krytyczności (ryzyko przy wystarczającym nagromadzeniu wzbogaconego uranu).

Plan reagowania na wycieki UF₆. Każdy zakład ma szczegółowy plan Emergency Response Plan obejmujący: wczesne wykrycie przez sieć sensorów, automatyczne alarmowanie, ewakuację strefy zagrożenia, izolację wycieku przez zamknięcie zaworów odcinających, uruchomienie scrubberów, powiadomienie służb ratunkowych i organów regulacyjnych.

Procedury shutdown. Planowe lub awaryjne zatrzymanie kaskady wirówkowej jest procesem wymagającym precyzji. Zbyt szybkie zatrzymanie wirówek może skutkować niekontrolowanym przemieszczeniem UF₆ w rurociągach lub problemami mechanicznymi. Procedury shutdown są wystandaryzowane i regularnie ćwiczone przez personel operacyjny.

Drillsy i szkolenia. Personel zakładu regularnie uczestniczy w ćwiczeniach symulujących różne scenariusze awaryjne. Procedury są dokumentowane i aktualizowane na podstawie "lessons learned" z ćwiczeń i rzeczywistych incydentów.

Raportowanie incydentów do regulatora. Nawet mniejsze incydenty (np. wykrycie drobnego wycieku UF₆ przez sensor) są raportowane do krajowego organu regulacyjnego. Transparentność raportowania jest wymogiem licencyjnym i elementem kultury bezpieczeństwa.

Interfejsy awaryjne dla MAEA. W przypadku poważnego incydentu, zakład powiadamia MAEA (i EURATOM) — szczególnie jeśli incydent mógł wpłynąć na integralność materiałów jądrowych lub środki safeguards.

Cykl życia wirówki i zarządzanie flotą

Zarządzanie tysiącami wirówek w dużym zakładzie wymaga dedykowanej strategii zarządzania flotą:

Czas życia wirówki. Wirówki gazowe nowoczesnych generacji (TC12, TC21) są projektowane na wieloletnie, ciągłe działanie. Rzeczywisty czas życia zależy od środowiska procesowego, jakości obsługi i warunków operacyjnych.

Wskaźniki awaryjności. W dużym zakładzie z dziesiątkami tysięcy wirówek, pewien procent wirówek wymaga wymiany w każdym roku. ETC projektuje wirówki z myślą o łatwości wymiany — procedura wymiany pojedynczej wirówki jest wystandaryzowana.

Logistyka wymiany. Wymiana uszkodzonej wirówki wymaga: izolacji segmentu kaskady (odłączenie od przepływu UF₆ i próżni), usunięcia uszkodzonej wirówki, montażu nowej, przywrócenia próżni i podłączenia do kaskady. ETC i URENCO mają wystandaryzowane procedury i narzędzia dla tej operacji.

Inwentarz części zamiennych. Poza samymi wirówkami zakład musi utrzymywać zapasy krytycznych komponentów: konwerterów częstotliwości, uszczelnień, łożysk, elementów rurociągów. Zarządzanie tym inwentarzem jest zadaniem logistycznym porównywalnym z zarządzaniem częściami do dużego systemu produkcyjnego.

Magazyn zapasów (spare pool). Zakład utrzymuje pulę zapasowych wirówek (spare pool) gotowych do natychmiastowego użycia. Wielkość spare pool jest wynikiem bilansu między kosztem utrzymania zapasów a ryzykiem przedłużonej awarii segmentu kaskady.

Systemy próbkowania i monitorowania wzbogacenia — aspekty analityczne

Pomiar wzbogacenia UF₆ w czasie rzeczywistym i w trybie partiowym jest kluczowy dla kontroli procesu i safeguards:

Spektrometria masowa. Precyzyjny pomiar wzbogacenia U-235 wymaga spektrometrii masowej (MS) lub spektrometrii mas z plazmą indukcyjnie sprzężoną (ICP-MS). Analizy są wykonywane w laboratorium zakładu na próbkach pobranych z cylindrów lub rurociągów.

Nieinwazyjne techniki pomiarowe. Dla monitorowania ciągłego stosuje się nieinwazyjne techniki spektroskopowe — m.in. spektroskopię podczerwieni (IR) UF₆ w rurociągu. Urządzenia te mogą mierzyć wzbogacenie bez pobierania próbek, co jest szczególnie ważne dla monitorów online MAEA.

Kalibracja i certyfikacja pomiarów. Systemy pomiarowe muszą być regularnie kalibrowane i certyfikowane przez akredytowane laboratoria. MAEA dostarcza własne wzorce i prowadzi niezależną kalibrację urządzeń safeguards.

Rola analizy izotopowej. Oprócz U-235, analiza izotopowa UF₆ może wykryć obecność U-234 i U-236 — "odciski palca" historii materiału (np. U-236 wskazuje na materiał z reaktora, czyli "przepalony uran"). Ta analiza jest używana w śledzeniu przepływów materiałów i wykrywaniu niedeklarowanych operacji.

Układ gazowy — rurociągi UF₆ i przepływy procesowe

System rurociągów UF₆ to "układ krwionośny" zakładu wzbogacania:

Materiały rurociągów. Rurociągi UF₆ muszą być wykonane z materiałów odpornych na korozję: stal nierdzewna, nikiel, monel lub aluminium. Każdy materiał ma ograniczenia — nikiel i monel są droższe, ale bardziej odporne na gorący UF₆. Spawy i połączenia są punktami krytycznymi — wymagają 100% inspekcji jakości.

Trzy strumienie procesowe. Kaskada wirówkowa ma trzy strumienie UF₆:

Feed (zasyp) — surowiec (naturalny lub wtórnie przerobiony UF₆) wprowadzany do środka kaskady
Product (produkt) — wzbogacony UF₆ odbierany z górnego końca kaskady
Tails (ogony) — zubożony UF₆ odbierany z dolnego końca kaskady

Zarządzanie tymi trzema strumieniami w dużej hali kaskadowej wymaga złożonego układu zaworów, przepływomierzy i punktów pomiarowych.

"Scoops" (łopatki) w wirówkach odbierają produkt z górnej części i tails z dolnej. Przepływ gazu w kaskadzie jest częściowo kontrolowany przez nastawy tych łopatek — co jest jednym z parametrów operacyjnych kaskady, nie podlegającym szczegółowemu opisowi publicznemu.

Zbiorniki cylinders. UF₆ jest przechowywany i transportowany w stalowych cylindrach (cylinders) o różnych rozmiarach — od małych laboratoriów do dużych (30-tonne cylinders). Zakład wzbogacania zarządza setkami lub tysiącami cylindrów — zarówno surowca (feed cylinders), jak i produktu (product cylinders) i ogonów (tails cylinders). Lokalizacja każdego cylindra jest śledzona w systemie rachunkowości materiałowej.

Układy próżniowe — krytyczna infrastruktura wirówek

Wirówki gazowe wymagają pracy w środowisku próżniowym:

Dlaczego próżnia? Rotujące elementy wirówki osiągają bardzo wysokie prędkości obrotowe. Obecność powietrza (azotu, tlenu) powodowałaby opory aerodynamiczne, które:

Znacznie zwiększałyby straty energii
Generowałyby ciepło (co destabilizuje wirówkę)
Powodowały erozję rotora (szczególnie przy tlenie)

Dlatego każda wirówka lub grup wirówek jest izolowana próżniowo — obudowa (casing) wirówki utrzymuje ciśnienie poniżej pewnego progu.

System pompowania próżniowego. Zakład wzbogacania potrzebuje rozbudowanego systemu pomp próżniowych (turbomolekularne, membranowe, oil-free) do utrzymania i przywracania próżni po konserwacji. Awaryjność pomp próżniowych jest krytyczna — utrata próżni w kaskadzie może prowadzić do uszkodzenia wirówek.

Monitoring próżni. Ciągłe monitorowanie ciśnienia w każdej obudowie wirówki (lub grupie wirówek) jest standardem operacyjnym. Wartości ciśnienia są zbierane przez DCS (Distributed Control System) i analizowane pod kątem anomalii wskazujących na mikrowyciek lub awarię.

Zasilanie elektryczne — konwertery częstotliwości i systemy rezerwowe

Wirówki wymagają precyzyjnego i niezawodnego zasilania:

Konwertery częstotliwości (frequency converters). Wirówki wirują z częstotliwością znacznie wyższą niż standardowa sieć elektryczna (50 Hz lub 60 Hz). Konwertery (invertery) przekształcają sieciowe 50 Hz na wymaganą częstotliwość napędową. Każda wirówka (lub mała grupa) ma swój konwerter — co jest głównym kosztem elektrycznym instalacji.

Zużycie energii. Wirówki gazowe mają niski ślad energetyczny w porównaniu do dyfuzji gazowej — ale w dużej instalacji (dziesiątki tysięcy wirówek) łączne zużycie energii jest znaczące. URENCO w swoich zakładach zużywa setki MW.

Systemy UPS. Nieplanowane zaniki zasilania mogą spowodować niekontrolowane zatrzymanie wirówek, co jest potencjalnie szkodliwe dla mechaniki (szybkie hamowanie obracającego się rotora). Systemy UPS (uninterruptible power supply) zapewniają zasilanie rezerwowe — wystarczające do kontrolowanego zatrzymania lub przeczekania krótkiej przerwy sieciowej.

Magazynowanie energii. Niektóre zakłady rozważają instalację magazynów energii (baterie, flywheel) jako dodatkowy bufor dla sytuacji, gdy sieć energetyczna jest niestabilna. Magazyn energii o odpowiedniej pojemności mógłby "wyrównać" krótkotrwałe zaniki i wahania napięcia, chroniac konwertery częstotliwości i wirówki.

Redundancja zasilania. Duże zakłady wzbogacania są zazwyczaj podłączone do dwóch niezależnych linii energetycznych i mają własne generatory awaryjne. Budynek zasilania (power house) jest równie ważny dla ciągłości operacyjnej jak sama hala kaskadowa.

Sterowanie procesem — DCS, SCADA i automatyka kaskadowa

Zakład wzbogacania jest w pełni zautomatyzowanym systemem przemysłowym:

Distributed Control System (DCS). DCS zbiera tysiące sygnałów z kaskad (temperatura, ciśnienie, parametry elektryczne konwerterów, stany zaworów) i steruje procesem w czasie rzeczywistym. Zakład wirówkowy z dziesiątkami tysięcy wirówek generuje ogromny strumień danych procesowych.

Interlocks bezpieczeństwa. System sterowania ma wbudowane interlocks (blokady) bezpieczeństwa — warunki logiczne, których spełnienie automatycznie inicjuje określone działania ochronne (izolacja sekcji, zatrzymanie przepływu UF₆, alarmowanie). Interlocks są auditowane i testowane regularnie jako element zarządzania bezpieczeństwem.

SCADA i zdalne monitorowanie. Operatorzy zakładu monitorują stan całego obiektu ze sterowni (control room). Trendy długoterminowe (np. powolne pogorszenie wydajności kaskady) są analizowane przez systemy informatyczne — early warning dla planowania konserwacji.

Systemy diagnostyczne wirówek. Wiele zakładów używa akustycznych lub drganiowych sensorów do detekcji anomalii w wirówkach — sygnatura dźwiękowa lub drganiowa zmieniająca się w czasie wskazuje na problemy mechaniczne zanim dojdzie do awarii. Takie systemy diagnostyczne są częścią strategii "predictive maintenance".

Bezpieczeństwo chemiczne UF₆ — ochrona personelu i środowiska

UF₆ jest substancją toksyczną i żrącą; zarządzanie ryzykiem chemicznym jest kluczowym elementem operacji zakładu:

Toksyczność UF₆. W kontakcie z wilgocią (powietrze, skóra, śluzówki) UF₆ rozkłada się do UO₂F₂ i fluorowodoru (HF). HF jest silnie żrący — może powodować ciężkie oparzenia chemiczne skóry i płuc. Nawet małe stężenia w powietrzu są niebezpieczne dla zdrowia.

Systemy detekcji wycieków. Hale kaskadowe wyposażone są w sieć sensorów chemicznych (stacjonarnych i przenośnych) mierzących stężenie HF lub UF₆ w powietrzu. Detekcja wycieku wyzwala alarmy i automatyczne procedury izolacji zagrożonego obszaru.

Systemy neutralizacyjne (scrubbers). Gazowe emerytery (scrubbers) są instalowane na wylotach systemu wentylacji kaskad — wychwytyują UF₆ przed emisją do atmosfery. Scrubber reaguje z UF₆ lub HF, wiążąc substancje toksyczne w postać stałą lub cieczową nadającą się do bezpiecznej utylizacji.

Środki ochrony indywidualnej (PPE). Pracownicy wchodzący do stref procesowych noszą aparaty powietrzne lub maski powietrzne (SCBA), kombinezony chemiczne i rękawice kwasoodporne. Procedury "buddy system" (zawsze dwóch pracowników razem w strefie zagrożenia) są standardem.

Plan zarządzania awariami chemicznymi. Każdy zakład wzbogacania ma szczegółowy plan reagowania na wycieki UF₆ — obejmujący ewakuację, neutralizację, powiadomienie służb ratunkowych i raportowanie do organów regulacyjnych.

Rachunkowość materiałowa — śledzenie uranu przez cały proces

Rachunkowość materiałowa (nuclear material accountancy) to system precyzyjnego śledzenia ilości materiału jądrowego w zakładzie, kluczowy zarówno dla zarządzania operacyjnego, jak i safeguards:

Punkty pomiarowe (measurement points). W zakładzie wzbogacania zdefiniowane są kluczowe punkty pomiarowe — miejsca, gdzie przepływ lub inwentarz materiału jest regularnie mierzony. Typowe punkty to: wejście (feed), wyjście produktu, wyjście ogonów. Pomiary są prowadzone w trybie ciągłym (przepływomierze, wzbogacenomierze) lub partiami (cylindry ważone i próbkowane).

Material Unaccounted For (MUF). MUF to różnica między "zewidencjonowanym" a "rzeczywiście zmierzonym" inwentarzem materiału. Idealna rachunkowość ma MUF = 0, ale rzeczywiste pomiary mają niepewności — MUF jest zawsze różne od zera. Monitoring MUF w czasie jest jednym z narzędzi wykrywania anomalii (utraty materiału lub błędu systemu pomiarowego).

Cylinder management. Każdy cylinder UF₆ w zakładzie ma unikalny identyfikator i jest śledzony co do lokalizacji, zawartości (ilość UF₆, poziom wzbogacenia) i historii przepływu. Systemy informatyczne (cylinder tracking) zarządzają tym inwentarzem.

Raportowanie do MAEA. Dane rachunkowości materiałowej są raportowane do MAEA (i EURATOM dla krajów UE) jako część systemu safeguards. Raporty zawierają informacje o przejściach materiału przez punkty pomiarowe, inwentarz na koniec okresu i wartość MUF.

Safeguards w zakładzie — infrastruktura kontroli MAEA i EURATOM

Safeguards w zakładzie wzbogacania to specyficzny system środków technicznych i proceduralnych:

Containment and Surveillance (C&S). Typowe środki C&S w zakładach wzbogacania to: kamery CCTV (Closed-Circuit TV) rejestrujące ruch w kluczowych punktach, uszczelnienia na cylindrach i połączeniach rurociągów (wykrywające nieautoryzowany dostęp), nalepki identyfikacyjne na urządzeniach.

Online enrichment monitors. Specjalistyczne urządzenia (montowane przez MAEA lub EURATOM) mierzą w trybie ciągłym wzbogacenie UF₆ w kluczowych punktach rurociągów. Dane z tych monitorów płyną bezpośrednio do MAEA — pozwalając na niezależne śledzenie produktu bez polegania wyłącznie na danych operatora.

Podział odpowiedzialności. Operator zakładu odpowiada za rachunkowość operacyjną i raportowanie. Inspektorzy MAEA/EURATOM weryfikują dane operatora przez własne pomiary i obserwacje. Ten "system podwójnej weryfikacji" jest podstawą wiarygodności safeguards.

Integrated Safeguards. Zakłady URENCO, jako obiekty z długą historią zgodnego zachowania i pełną implementacją Protokołu Dodatkowego, objęte są "integrated safeguards" — uproszczonym, zaufanym trybem inspekcji, który wymaga mniej czasu inspektorów niż dla nowych lub mniej transparentnych obiektów.

Ochrona fizyczna i security — warstwy dostępu

Zakład wzbogacania jest obiektem o najwyższym poziomie ochrony fizycznej w cyklu paliwowym jądrowym:

Kategorie materiałów jądrowych. MAEA klasyfikuje materiały jądrowe do kategorii I, II i III na podstawie potencjalnego zagrożenia proliferacyjnego. LEU (nisko-wzbogacony uran <20%) jest na ogół kategorią II lub III. HEU (>20%) jest kategorią I i wymaga najwyższego poziomu ochrony.

Fizyczne bariery dostępu. Zakłady URENCO i Orano mają wielowarstwową ochronę fizyczną: zewnętrzne ogrodzenie z elektronicznym monitoringiem, wewnętrzne "protected areas" z zaawansowanymi kontrolami dostępu (karty, biometria), "vital areas" (kluczowe urządzenia procesowe) z restrykcyjnym dostępem tylko dla uprawnionych pracowników.

Guards and response. Personel ochrony fizycznej (guards) jest obecny 24/7. Szybka reakcja na nieautoryzowane wejście lub alarm jest częścią planu ochrony fizycznej (Physical Protection Plan), zatwierdzanego przez krajowy organ regulacyjny.

Insider threat mitigation. Zarządzanie ryzykiem wewnętrznym (insider threat) obejmuje: weryfikację tła personalnego przed zatrudnieniem, rotację pracowników w kluczowych obszarach, zasadę "czterech oczu" (two-person rule) dla krytycznych operacji, monitoring logów dostępu.

System wysokiej niezawodności — projektowanie zakładu dla ciągłości operacyjnej

Zakład wzbogacania musi działać bez przerw przez miesiące, a nawet lata — jest to wymóg ekonomiczny i technologiczny:

Wskaźnik dostępności (availability factor). Komercyjny zakład wzbogacania dąży do osiągnięcia availability factor powyżej 90% — czyli czas pracy efektywnej w stosunku do czasu planowanego. Każda nieplanowana przerwa to utrata produkcji SWU i przychodów.

Konserwacja zapobiegawcza i predykcyjna. Wirówki wymagają konserwacji — wymiana łożysk, sprawdzenie uszczelnień, kalibracja sensorów. Planowanie konserwacji odbywa się tak, by minimalizować wpływ na całkowitą produkcję: rotacyjne zatrzymywanie grup wirówek zamiast zatrzymywania całej kaskady.

Redundancja sprzętu. Krytyczne systemy (pompy próżniowe, systemy zasilania, UPS, scrubbers) są projektowane z redundancją — jeśli jeden element awarii, rezerwa przejmuje jego funkcję. Redundancja N+1 (jeden zapasowy) lub N+2 (dwa zapasowe) jest standardem dla krytycznych elementów.

Hot standby. Część wirówek może być utrzymywana w stanie "hot standby" — podłączonych do zasilania i próżni, gotowych do pracy bez długiego rozruchu. Hot standby zmniejsza czas odpowiedzi na utratę mocy produkcyjnej przez awarię grupy wirówek.

Perspektywa polska — infrastruktura cyklu paliwowego a SMR

Polska jako przyszły użytkownik energii jądrowej nie będzie budować własnych zakładów wzbogacania — lecz rozumienie ich architektury systemowej jest ważne dla polskich inżynierów jądrowych i decydentów:

Dlaczego Polska nie powinna budować własnego zakładu wzbogacania? Ekonomia skali jest kluczowa — mały zakład wzbogacania (np. 0,5 mln SWU/rok dla kilku SMR) nie jest konkurencyjny kosztowo wobec dużych dostawców (URENCO, Orano). Bezpieczniejszym i tańszym rozwiązaniem jest zakup usług wzbogacania.

Zarządzanie cyklem paliwowym jako kompetencja strategiczna. Polska powinna rozwinąć kompetencje w zarządzaniu kontraktami paliwowymi (negocjacje SWU, cylinder logistics, fuel fabrication) — nawet bez własnych zakładów wzbogacania. To jest kompetencja wymagana od operatora elektrowni jądrowej.

Transfer wiedzy z URENCO i ETC. Polska może skorzystać z dostępnych publicznie materiałów szkoleniowych i naukowych URENCO (np. raporty ETC, współpraca akademicka) w zakresie, który nie narusza kontroli eksportowej. Rozumienie systemowe zakładu wirówkowego jest wiedzą dual-use, lecz wiedzą na poziomie koncepcyjnym można uczyć.

Polska a cykl paliwowy UF₆ — kompetencje chemiczne i materiałoznawstwo. Polskie uczelnie techniczne (AGH, Politechnika Wrocławska, Warszawska) mają silne tradycje chemii nieorganicznej i materiałoznawstwa — kompetencje bliskie wymaganiom zarządzania UF₆ i cyklem paliwowym. Zbudowanie polskiej kompetencji w chemii fluorowej i materiałach odpornych na UF₆ jest możliwe bez naruszania kontroli eksportowych, a ma wartość praktyczną dla operatorów elektrowni.

Polscy inżynierowie w europejskim cyklu paliwowym. Polskie uczelnie techniczne (AGH, Politechnika Warszawska) mogą kształcić inżynierów zdolnych do pracy przy systemach zarządzania cyklem paliwowym, bezpieczeństwie chemicznym UF₆ i rachunkowości materiałowej — nawet bez dostępu do zamkniętych technologii wirówkowych.

Otwarte pytania badawcze

Jak architektura DCS/SCADA zakładu wzbogacania wpływa na cyberbezpieczeństwo — i jakie były znane incydenty cyberataków na systemy sterowania zakładów (poza Stuxnetem)?
Jak projektuje się "cascade hall" dla nowej generacji wirówek (np. HALEU) — czy wymaga to nowej architektury fizycznej, czy istniejące hale można adoptować?
Jak rachunkowość materiałowa zarządza niepewnościami pomiarowymi w systemie dużego zakładu — i jakie są standardowe modele statystyczne MUF?
Jak outsourcing konserwacji wirówek (przez ETC lub zewnętrzne firmy) wpływa na bezpieczeństwo technologiczne — i jak URENCO zarządza tym ryzykiem?
Czy "farma wirówek" może być zmodularyzowana — tj. zaprojektowana jako moduły łatwe do przenoszenia lub skalowania, jak proponują niektóre koncepcje SMR-podobnego wzbogacania?
Jak zmieniło się zapotrzebowanie energetyczne farmy wirówek wraz z przejściem od TC10 do TC21 — i jak planuje się energię dla przyszłych generacji?
Jakie są standardy MAEA dla "integrated safeguards" w zakładach wirówkowych — i jakie kryteria musi spełnić zakład, by zakwalifikować się do tego trybu?
Czy istniejące zakłady wzbogacania mogą być przystosowane do produkcji HALEU bez gruntownej przebudowy infrastruktury gazowej i próżniowej?

Słownik pojęć kluczowych

Cascade hall: hala kaskadowa — budynek z ustawionymi kaskadami wirówek; serce zakładu wzbogacania.
Feed, product, tails: trzy strumienie UF₆ w kaskadzie — zasypowy, produktowy i ogonowy.
DCS (Distributed Control System): rozproszony system sterowania; zbiera sygnały z całego zakładu i steruje procesem automatycznie.
UPS (Uninterruptible Power Supply): zasilanie awaryjne zabezpieczające wirówki przed nieplanowanymi przerwami zasilania.
MUF (Material Unaccounted For): różnica między zewidencjonowanym a zmierzonym inwentarzem materiału jądrowego; miara jakości rachunkowości.
Scrubber: urządzenie neutralizujące UF₆/HF w powietrzu wylotowym; chroni środowisko przed emisjami chemicznymi.
C&S (Containment and Surveillance): środki techniczne safeguards — kamery, uszczelnienia, monitory wzbogacenia.
PPE (Personal Protective Equipment): środki ochrony indywidualnej dla pracowników w strefach UF₆.
Availability factor: wskaźnik dostępności — stosunek czasu rzeczywistej pracy do czasu planowanego; cel >90% dla komercyjnego zakładu.
Insider threat: ryzyko działania osoby wewnątrz organizacji w celu kradzieży materiałów lub informacji lub sabotażu.

Podsumowanie dydaktyczne

Zakład wzbogacania to system wielowarstwowy. Wirówki są tylko jedną warstwą — bez sprawnego układu gazowego, próżniowego, elektrycznego, sterowania i ochrony, "farma wirówek" nie jest zdolna do komercyjnej eksploatacji.
Bezpieczeństwo chemiczne UF₆ jest równie ważne jak bezpieczeństwo radiologiczne. HF jako produkt reakcji UF₆ z wilgocią jest poważnym zagrożeniem dla zdrowia — i to zagrożenie jest często niedoceniane w dyskusjach o "bezpieczeństwie jądrowym".
Rachunkowość materiałowa jest fundamentem wiarygodności. Precyzyjne śledzenie uranu w zakładzie jest warunkiem koniecznym dla safeguards — bez dobrych pomiarów i rachunkowości, system safeguards nie może działać skutecznie.
Niezawodność systemu wymaga projektowania na poziomie organizacji, nie tylko urządzeń. Procedury konserwacji, redundancja, planowanie przestojów, systemy alarmowe i kultura bezpieczeństwa są równie ważne jak sprawność każdej wirówki.
Cyberbezpieczeństwo DCS/SCADA to nowy obszar ryzyka. Stuxnet pokazał, że systemy sterowania zakładów jądrowych mogą być celem cyberataków. Projektowanie bezpiecznej architektury IT/OT (Information Technology / Operational Technology) jest dziś koniecznością.
Safeguards są wbudowane w infrastrukturę, nie nakładane z zewnątrz. Online enrichment monitors, camera systems i seal management są elementami projektu zakładu — nie dodatkiem. Projektowanie "safeguards-by-design" jest kierunkiem MAEA dla nowych obiektów.
Polska powinna rozwijać kompetencje zarządzania cyklem paliwowym. Nawet bez własnego wzbogacania, Polska potrzebuje inżynierów zdolnych do zarządzania kontraktami paliwowymi, cylinder logistics i rachunkowością materiałową dla przyszłych elektrowni jądrowych.

7a. Zarządzanie DUF₆ jest zaniedbanym, lecz ważnym aspektem polityki jądrowej. Setki tysięcy ton zubożonego UF₆ zgromadzonych przez dziesięciolecia w zakładach USA, Rosji i Europy to długoterminowe wyzwanie środowiskowe. Konwersja DUF₆ do stabilnych form lub ponowne wzbogacanie to opcje z różnymi kosztami i implikacjami politycznymi.

Zrozumienie farmy wirówek jako systemu infrastrukturalnego jest wiedzą przekrojową. Łączy chemię, inżynierię mechaniczną, elektrotechnikę, informatykę, zarządzanie bezpieczeństwem i prawo międzynarodowe — co czyni zakład wzbogacania doskonałym studium przypadku dla systemowego myślenia inżynierskiego.

Dodatkowe materiały multimedialne

Przejdź do modelu hali wirówek — pokazuje farmę jako układ infrastruktury, energii, diagnostyki i kontroli.
Przejdź do kalkulatora niezawodności farmy — liczy agregatowy wpływ awaryjności, czasu przywrócenia, dostępności i rezerwy na syntetyczną usługę.
Przejdź do kalkulatora energii wzbogacania — pozwala zobaczyć, jak zmiana technologii separacji zmienia ślad energetyczny tej samej usługi SWU.
Przejdź do wizualizacji safeguards w zakładzie — pokazuje, dlaczego infrastruktura procesu i infrastruktura kontroli muszą być rozumiane razem.

Powiązane materiały

Ćwiczenia praktyczne

Ćwiczenie systemowe: narysuj farmę wirówek jako sześć bloków funkcjonalnych: proces, zasilanie, bezpieczeństwo chemiczne, automatyka, safeguards, ochrona fizyczna. Opisz cel każdego bloku.

Ćwiczenie analityczne: dla każdej warstwy wskaż, czy jej głównym celem jest safety, security czy safeguards.

Przejdź do ćwiczenia interaktywnego
