Hydrodynamika fal uderzeniowych w broni jądrowej

Streszczenie

Hydrodynamika fal uderzeniowych jest jednym z tych tematów, bez których nie da się naprawdę zrozumieć implozji. W bombie rozszczepieniowej nie wystarczy „mieć dużo materiału wybuchowego". Trzeba jeszcze wymusić taki przebieg zbieżnych fal uderzeniowych, odbić i przepływów za frontem szoku, aby materiał rozszczepialny został sprężony szybko, równomiernie i z możliwie małymi stratami na ogrzewanie entropijne.^1,2

To właśnie tutaj pojawiają się pojęcia takie jak zbieżny szok, odbicie na granicy ośrodków, Mach reflection, Rayleigh-Taylor, Richtmyer-Meshkov, Kelvin-Helmholtz czy spalling. W inżynierii broni jądrowej nie są to ozdobne terminy z mechaniki płynów, lecz realne tryby sukcesu albo awarii całej implozji.^1,3

Rozszerzenie tematu

Implozja jądrowa to w istocie problem z dziedziny dynamiki gazów i ciał stałych pod ekstremalnym ciśnieniem — tyle że rozgrywający się w mikrosekundach, przy ciśnieniach megabarów i w geometrii zbieżnej, która sama z siebie wzmacnia każdą niedoskonałość. Poniżej rozkładamy tę hydrodynamikę na czynniki pierwsze: od różnicy między szokiem rozbieżnym a zbieżnym, przez relacje Rankine'a-Hugoniota i fizykę odbić, po cały zwierzyniec niestabilności, które potrafią zniszczyć symetrię kompresji. Materiał opiera się na materii, energii i hydrodynamice promieniowania z Nuclear Weapons FAQ.

Szok rozbieżny kontra zbieżny: dlaczego implozja jest wyjątkowa

W zwykłej eksplozji konwencjonalnej fala uderzeniowa rozszerza się na zewnątrz — jest rozbieżna. Jej ciśnienie i siła maleją z odległością, bo ta sama energia rozkłada się na coraz większą powierzchnię. W bombie implozyjnej potrzebna jest sytuacja odwrotna: fala musi zostać tak ukształtowana (przez soczewki wybuchowe), aby biegła do środka — jest zbieżna. To pozornie drobne odwrócenie ma głębokie konsekwencje fizyczne.³

W zbieżnym szoku materiał za frontem także porusza się ku centrum. To ma kluczowy skutek: po samym przejściu szoku następuje dalsza kompresja adiabatyczna, wynikająca z wyhamowywania tego dośrodkowego ruchu, a ciśnienie za frontem może nadal rosnąć. Innymi słowy, zbieżny szok nie działa jak pojedyncze „uderzenie młotem", lecz jak mechanizm samowzmacniający się w miarę zbliżania do środka. Geometria zbieżna koncentruje energię na coraz mniejszej powierzchni, więc ciśnienie i temperatura rosną gwałtownie, teoretycznie bez ograniczenia w matematycznym punkcie zbieżności.³

Właśnie dlatego zbieżna fala uderzeniowa jest tak cenna dla implozji — i zarazem tak niebezpieczna. Szok zbieżny z natury przyspiesza i wzmacnia się, dopóki nie rozpadnie się przez zaburzenia symetrii albo ziarnistość materii. W teorii daje to ogromne możliwości kompresji; w praktyce właśnie ta tendencja do wzmacniania wszystkiego — także błędów — staje się głównym ograniczeniem, widocznym zarówno w klasycznej implozji sferycznej, jak i w wariantach typu hollow pit.³

Warto uświadomić sobie, jak nieintuicyjna jest ta różnica. W codziennym doświadczeniu fale (dźwięku, wody, wybuchu) zawsze się rozchodzą i słabną — to fala rozbieżna. Fala zbieżna jest sztucznym tworem, który trzeba mozolnie wytworzyć, bo natura „nie chce" koncentrować energii w jednym punkcie. Cała trudność implozji polega na zmuszeniu fali do zachowania sprzecznego z jej naturalną tendencją: zamiast rozpraszać energię, ma ją skupiać. I dokładnie dlatego implozja jest tak wrażliwa — każde odstępstwo od idealnej symetrii „przypomina" fali jej naturalną skłonność do rozpraszania, czyli psuje zbieżność. Konstruktor walczy więc nie tylko z materiałami, ale z samą tendencją fizyki do rozpraszania energii.³

Geometria zbieżna ma jednak też swoją „nagrodę", która czyni cały wysiłek opłacalnym. W miarę kurczenia się powierzchni fali ta sama energia działa na coraz mniejszy obszar, więc ciśnienie rośnie nie liniowo, lecz znacznie szybciej. To „mnożenie ciśnienia przez geometrię" pozwala osiągnąć w centrum warunki nieosiągalne dla samej chemii materiałów wybuchowych: ciśnienia megabarów z napędu dającego „tylko" setki kilobarów. Implozja jest więc rodzajem dźwigni — zamienia umiarkowane, ale dobrze ukierunkowane ciśnienie w ekstremalną kompresję w jednym punkcie. Cała inżynieria implozji to próba zebrania tej nagrody (ogromnej kompresji) przy jednoczesnym zapłaceniu jak najmniejszej ceny (utraty symetrii i niestabilności). To napięcie między nagrodą a ceną przewija się przez każdy element konstrukcji.³

Relacje Rankine'a-Hugoniota: rachunkowość fali uderzeniowej

Aby ilościowo opisać, co dzieje się na froncie szoku, używa się relacji Rankine'a-Hugoniota — równań wynikających z zasad zachowania masy, pędu i energii w poprzek nieciągłości, jaką jest front fali uderzeniowej. Wiążą one stan przed frontem (gęstość, ciśnienie, prędkość) ze stanem za nim oraz z prędkością samego frontu. Z nich wynika kluczowa krzywa — Hugoniota — opisująca wszystkie stany osiągalne za pojedynczym szokiem z danego punktu początkowego.⁴

Najważniejsza dla broni jest różnica między Hugoniotą a izentropą (krzywą kompresji adiabatycznej, bezstratnej). Hugoniota leży nad izentropą, bo sprężanie szokowe nieodwracalnie zwiększa entropię — część energii zamienia się w ciepło, zamiast w użyteczne sprężenie. Im silniejszy pojedynczy szok, tym większy ten „dług entropijny" i tym mniej gęstości uzyskujemy za daną energię. To fundamentalne ograniczenie, które konstruktorzy implozji muszą obejść, i powód, dla którego prosta, brutalna fala daje gorszą kompresję niż przemyślana sekwencja słabszych szoków.^3,4

Relacje Rankine'a-Hugoniota mają też wymiar praktyczny: pozwalają przewidzieć, co stanie się na każdej granicy materiałów, jeśli zna się ich Hugonioty. Dla materii skondensowanej (metali) Hugoniota przyjmuje w przybliżeniu postać liniowej zależności między prędkością frontu szoku a prędkością materiału, U_s = c₀ + s·u_p, gdzie c₀ jest bliskie prędkości dźwięku, a s to stała empiryczna wyznaczana doświadczalnie. Każdy materiał — aluminium, uran, pluton, materiał wybuchowy — ma swoją Hugoniotę, a ich wzajemne położenie decyduje o tym, jak fala przejdzie przez interfejs. To dlatego pomiar równań stanu materiałów pod ciśnieniem megabarów był jednym z fundamentów programu broni jądrowej: bez tych danych projektant nie potrafiłby przewidzieć zachowania własnego układu warstw.⁴

Relacje Rankine'a-Hugoniota niosą też nieoczywisty wniosek o temperaturze. Skoro szok nieodwracalnie podnosi entropię, to silny szok nie tylko ściska, ale i mocno grzeje materiał — a gorący materiał stawia większy opór dalszemu sprężaniu. To sprzężenie zwrotne (gęstość rośnie, ale rośnie też temperatura, która utrudnia dalszy wzrost gęstości) jest matematycznym sednem tego, dlaczego pojedynczy szok ma „sufit" kompresji. Dla gazu doskonałego ten sufit to zaledwie czterokrotne zagęszczenie, niezależnie od siły szoku; dla materii skondensowanej jest wyższy, ale wciąż ograniczony. Dopiero rozłożenie kompresji na etapy (sekwencja szoków albo zbieżna kompresja adiabatyczna po szoku) pozwala ten sufit przebić. To pokazuje, że Rankine i Hugoniot nie są abstrakcją — wyznaczają twarde, fizyczne granice tego, co da się osiągnąć, i wskazują jedyną drogę ich obejścia.^3,4

Jak wygląda fala uderzeniowa: fotografia schlieren

Fale uderzeniowe są zwykle niewidoczne, bo to po prostu cienkie warstwy gwałtownej zmiany gęstości. Można je jednak uwidocznić techniką schlieren, która wykrywa gradienty współczynnika załamania światła wywołane zmianami gęstości. Klasyczne zdjęcia schlieren pocisków w locie albo samolotów naddźwiękowych pokazują ostre fronty fal uderzeniowych jako wyraźne linie — i dają intuicyjny obraz tego, czym jest „szok" w praktyce. To te same zjawiska, które w bombie implozyjnej rozgrywają się w ciele stałym pod ciśnieniem milionów atmosfer, tyle że tam są jeszcze gwałtowniejsze i niewidoczne dla zewnętrznego obserwatora.⁴

Trzeba jednak pamiętać o ważnej różnicy między szokiem w powietrzu (jak na zdjęciach schlieren) a szokiem w ciele stałym. W gazie szok jest stosunkowo „miękki" i da się go opisać prostym równaniem stanu gazu doskonałego. W metalu pod ciśnieniem megabarów materiał zachowuje się jak gęsty, silnie nieliniowy ośrodek, opisywany skomplikowanym równaniem stanu, w którym liczą się ściśliwość elektronów, przemiany fazowe i wytrzymałość materiału. Dlatego intuicje z aerodynamiki naddźwiękowej są pomocne jakościowo, ale ilościowo zawodzą — fizyka szoku w plutonie pod ciśnieniem milionów atmosfer wymaga własnych, mozolnie wyznaczanych danych. To jeden z powodów, dla których równania stanu materiałów rdzeniowych należą do najpilniej strzeżonych danych w całej dziedzinie.⁴

Schlieren i pokrewne techniki (cień, interferometria) były historycznie kluczowe dla rozwoju dynamiki gazów, a ich „twarde" odpowiedniki — błyskowa radiografia rentgenowska — pozwoliły badać implozję w nieprzezroczystych metalach. Bez możliwości „zobaczenia" fali uderzeniowej projektowanie implozji byłoby ślepe. To dlatego rozwój broni jądrowej szedł w parze z rozwojem aparatury pomiarowej zdolnej rejestrować zjawiska trwające nanosekundy.⁴

Warto docenić skalę wyzwania pomiarowego. Implozja w metalu trwa mikrosekundy, a kluczowe zjawiska na froncie szoku — nanosekundy. W latach czterdziestych nie było oscyloskopów ani kamer zdolnych uchwycić takie zjawiska w sposób ciągły, więc stosowano pomysłowe metody pośrednie: kamery z wirującym lustrem, fotografię smużeniową (streak), kontaktowe czujniki czasu przyjścia fali (pin domes) rozmieszczone na powierzchni i właśnie błyskową radiografię rentgenowską. Dopiero połączenie tych technik pozwalało zrekonstruować, jak symetrycznie zapada się powłoka. Ta sama potrzeba — „zobaczyć" zjawisko nanosekundowe — napędza dziś nowoczesną elektronikę pomiarową, tyle że na poziomie nieosiągalnym dla pionierów implozji.⁴

Adiabatyczna kontra szokowa kompresja i sekwencja szoków

Z różnicy między Hugoniotą a izentropą wynika centralna strategia projektowa: aby uzyskać dużą gęstość, trzeba sprężać materiał możliwie blisko adiabatycznie, czyli z minimalnym wzrostem entropii. Pojedynczy, bardzo silny szok jest pod tym względem marnotrawny — dużo energii idzie w ciepło. Rozwiązaniem jest sekwencja słabszych szoków: każdy słabszy szok generuje znacznie mniej entropii, a ich suma zbliża się do ideału adiabatycznego. Już kilka dobrze zsynchronizowanych szoków przechwytuje większość możliwej kompresji.³

To dokładnie ta logika, która stoi za warstwami pośrednimi: aluminiowym pusherem, buforami impedancyjnymi i shock bufferami. Granice między materiałami o różnej impedancji naturalnie „dawkują" ciśnienie, rozbijając jeden gwałtowny skok na łagodniejszą sekwencję. Konstruktor implozji nie walczy więc tylko o wysokie ciśnienie, ale o jego właściwą historię w czasie — gładki, narastający profil zamiast jednego brutalnego uderzenia. To czyni hydrodynamikę implozji sztuką kształtowania przepływu energii, a nie tylko jej maksymalizacji.³

Ilościowo różnica między pojedynczym a wielokrotnym szokiem bywa zaskakująco duża. Źródła podają, że dla głębokiej kompresji już kilka (rzędu pięciu) dobrze dobranych kroków szokowych przechwytuje większość tego, co dałoby idealne, nieskończenie powolne sprężanie adiabatyczne — podczas gdy pojedynczy szok o tej samej energii zatrzymuje się na znacznie niższej gęstości, bo „przegrzewa" materiał. To dlatego warstwy pośrednie nie są kosmetyką, lecz dźwignią wpływającą na podstawowy parametr fizyczny: końcową gęstość rdzenia, a przez nią na liczbę pokoleń reakcji łańcuchowej i sprawność bomby. Hydrodynamika i fizyka jądrowa spotykają się tu wprost — gęstość uzyskana hydrodynamicznie przekłada się na uzysk jądrowy.³

Warto doprecyzować ten związek. Sprężenie rdzenia zwiększa jego gęstość, a wyższa gęstość skraca średnią drogę swobodną neutronów — czyli neutrony szybciej trafiają na kolejne jądra, zanim uciekną z układu. To podnosi parametr mnożenia i przyspiesza reakcję łańcuchową, dzięki czemu więcej pokoleń rozszczepień zachodzi, zanim rdzeń rozleci się hydrodynamicznie. Ponieważ energia narasta wykładniczo z liczbą pokoleń, nawet umiarkowany wzrost gęstości daje znaczący wzrost uzysku. Dwukrotne sprężenie rdzenia obniża masę krytyczną mniej więcej czterokrotnie (skaluje się z kwadratem gęstości), co oznacza, że ta sama masa materiału staje się znacznie głębiej nadkrytyczna. To jest dokładnie powód, dla którego implozja jest tak potężna: zamienia hydrodynamiczne sprężenie w wykładniczy zysk jądrowy. Każdy procent kompresji zdobyty przez lepszą hydrodynamikę „procentuje" wielokrotnie w uzysku.³

Odbicia na granicach: impedancja i Mach reflection

Pierwszym praktycznym problemem są odbicia fal na granicach materiałów o różnej gęstości i ściśliwości. Gdy szok dochodzi do interfejsu, część energii przechodzi dalej, a część wraca jako fala odbita. To, czy odbita fala jest sprężająca, czy rozprężająca, zależy od kierunku zmiany impedancji uderzeniowej. W wielowarstwowym układzie (pusher, tamper, rdzeń, ewentualnie levitated core) oznacza to całą kaskadę wtórnych szoków — niektóre korzystne (zwiększają kompresję), inne groźne (psują geometrię albo uruchamiają przepływy ścinające). W zderzeniach materiałów o różnej impedancji niższa impedancja oznacza większe przyspieszenia i silniejsze wtórne kompresje przy wielokrotnych odbiciach.^1,3

Szczególnym, złożonym typem odbicia jest Mach reflection. Gdy fala uderzeniowa pada na powierzchnię pod odpowiednim kątem, zamiast prostego odbicia „lustrzanego" powstaje bardziej skomplikowana struktura: dodatkowy front (tzw. nóżka Macha, Mach stem) oraz struga poślizgowa (slip line) oddzielająca obszary o różnej prędkości przepływu. W takich strefach mogą rodzić się przepływy sprzyjające niestabilności Kelvina-Helmholtza. W bombie oznacza to ryzyko lokalnego mieszania materiału i utraty idealnej symetrii kompresji; pokrewny mechanizm odbicia i wzmacniania fali odpowiada też za zjawiska opisane w tekście o fali odbitej i obciążeniu konstrukcji.³

Odbicia na granicach są w implozji jednocześnie problemem i narzędziem. Z jednej strony niekontrolowane wtórne szoki i fale rozrzedzenia mogą psuć geometrię i wyzwalać niestabilności. Z drugiej — świadomie zaprojektowana sekwencja odbić to właśnie sposób na rozbicie jednego silnego szoku na kilka słabszych (idea shock buffera). Cała sztuka polega na tym, by odbicia, które i tak są nieuniknione na każdym interfejsie, „pracowały" na korzyść kompresji, a nie przeciw niej. To wymaga starannego doboru kolejności materiałów i ich impedancji uderzeniowych — tak by fala przechodziła przez stos warstw, „dawkując" ciśnienie zamiast je gwałtownie wstrzykiwać. Dobór warstw w Fat Manie (materiał wybuchowy, aluminium, uran, pluton) jest właśnie taką świadomie zaprojektowaną drabiną impedancji.^1,3

Mach reflection jest szczególnie groźny w geometriach uproszczonych, jak implozja liniowa czy układy z mniejszą liczbą punktów inicjacji. Tam fale z różnych źródeł spotykają się pod dużymi kątami, co sprzyja powstawaniu nóżek Macha i strug poślizgowych. W pełnej implozji sferycznej z 32 soczewkami fale są lepiej dopasowane i tworzą gładszy front, ale za cenę znacznie większej złożoności konstrukcyjnej. To jeden z fundamentalnych kompromisów: prostsza geometria oznacza mniej elementów, ale bardziej złożoną i mniej korzystną strukturę odbić; pełna sfera daje gładszą falę, ale wymaga precyzyjnej synchronizacji wielu punktów. Wybór między nimi zależy od tego, czy ważniejsza jest prostota (np. w broni taktycznej małej średnicy), czy maksymalna sprawność.³

Guderley i samopodobny szok zbieżny

Matematyczną „ikoną" implozji jest rozwiązanie Guderleya dla zbieżnego szoku sferycznego (albo cylindrycznego). Pokazuje ono, że w miarę zbliżania się do centrum szok zbieżny przyspiesza, a ciśnienie i temperatura za nim rosną według prawa potęgowego — w idealnym, matematycznym przypadku dążąc do nieskończoności w punkcie zbieżności. To rozwiązanie „samopodobne": kształt fali pozostaje ten sam, tylko skaluje się w miarę kurczenia. Guderley dał teoretyczną podstawę intuicji, że geometria zbieżna sama w sobie jest wzmacniaczem ciśnienia.⁴

W rzeczywistości oczywiście żadnej nieskończoności nie ma — ogranicza ją ziarnistość materii, niestabilności i skończona ściśliwość. Ale rozwiązanie Guderleya tłumaczy, dlaczego nawet umiarkowane ciśnienie napędu (ograniczone chemią materiałów wybuchowych do setek kilobarów) może w centrum implozji dać ciśnienia megabarowe: to geometria zbieżna „mnoży" dostępne ciśnienie. Jednocześnie ta sama matematyka ostrzega: skoro zbieżność wzmacnia ciśnienie, wzmacnia też każde odchylenie od idealnej symetrii. Im bliżej centrum, tym drobniejsza asymetria staje się katastrofalna.⁴

Rozwiązanie Guderleya ma też ważne ograniczenie, o którym warto pamiętać. Jest ono idealizacją: zakłada idealnie symetryczny, punktowy zbieg fali w jednorodnym ośrodku. W rzeczywistości żaden z tych warunków nie jest spełniony — ośrodek jest ziarnisty, fala ma skończoną grubość, a symetria nigdy nie jest doskonała. Dlatego praktyczna implozja zatrzymuje się daleko przed matematyczną osobliwością Guderleya, ograniczona przez te niedoskonałości. Mimo to rozwiązanie to pozostaje cennym drogowskazem: mówi projektantowi, że warto inwestować w symetrię, bo każdy procent jej poprawy daje nieproporcjonalnie duży zysk kompresji w centrum. Innymi słowy, Guderley tłumaczy, dlaczego w implozji „symetria jest wszystkim" — to nie przesada inżynierów, lecz konsekwencja samej matematyki zbieżnego szoku.⁴

Z rozwiązania Guderleya płynie też ważna wskazówka dotycząca tego, gdzie skupić wysiłek. Skoro większość pracy kompresyjnej wykonywana jest na wczesnym etapie ruchu (gdy promień zmienia się jeszcze niewiele), a wzmocnienie ciśnienia narasta dopiero blisko centrum, to najbardziej krytyczna jest symetria warstw zewnętrznych — bo to ich nierówności zostaną najmocniej wzmocnione podczas dalszego zapadania. To dlatego najwięcej uwagi poświęca się gładkości i jednorodności zewnętrznych elementów (soczewek, pushera), nawet jeśli wewnętrzny rdzeń jest mniejszy. Matematyka zbieżności podpowiada więc nie tylko „dbaj o symetrię", ale i „dbaj o nią szczególnie na zewnątrz, bo stamtąd błędy mają najdłuższą drogę do wzmocnienia". To subtelna, ale praktyczna konsekwencja, która kształtuje priorytety wykonania całego układu.⁴

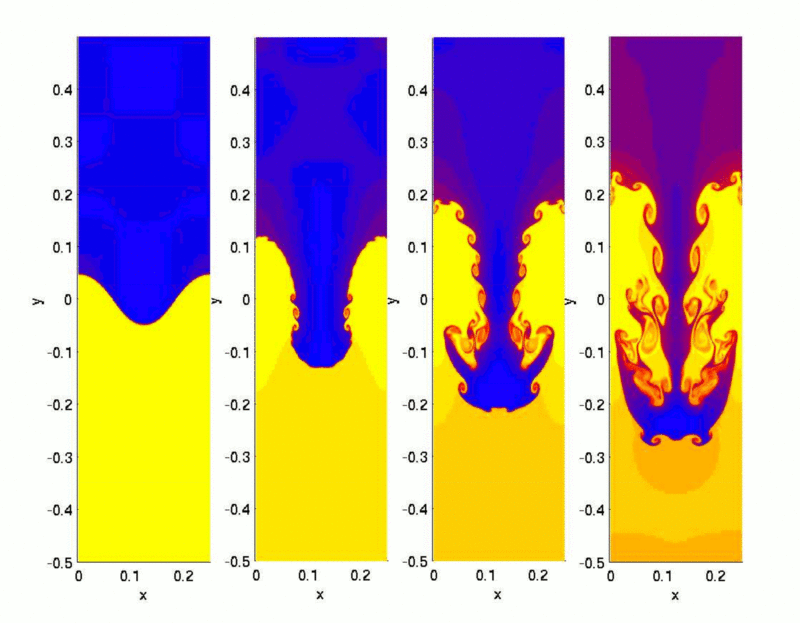

Rayleigh-Taylor: gdy lekkie pcha ciężkie

Najważniejszą rodziną zagrożeń są niestabilności interfejsowe. Rayleigh-Taylor pojawia się, gdy lżejszy ośrodek przyspiesza cięższy (albo gdy gradient ciśnienia jest przeciwny do gradientu gęstości). Granica między ośrodkami staje się wtedy niestabilna: drobne zafalowania rosną wykładniczo, tworząc charakterystyczne „grzyby" i „palce", które mieszają warstwy. W implozji rozszczepieniowej problem dotyczy zwłaszcza fazy przepływu po przejściu szoku, gdy warstwy zaczynają poruszać się dośrodkowo z nieco inną dynamiką — a układ „lekkie napędza ciężkie" (materiał wybuchowy pcha tamper, tamper pcha rdzeń) jest z natury podatny na tę niestabilność.³

W klasycznych bombach rozszczepieniowych efekt ten zwykle nie zdąża narosnąć katastrofalnie, bo skale czasowe są bardzo krótkie — niestabilność potrzebuje czasu, by urosnąć, a implozja kończy się w mikrosekundy. Mimo to trzeba go uwzględniać przy doborze gęstości warstw, gładkości powierzchni i czasu implozji. W broni termojądrowej, gdzie implozja radiacyjna drugiego stopnia trwa dłużej i obejmuje większe stosunki gęstości, Rayleigh-Taylor staje się jeszcze poważniejszym wrogiem — tym samym, który dziś ogranicza laserową syntezę inercyjną.³

Tempo wzrostu niestabilności Rayleigha-Taylora zależy od długości fali zaburzenia: krótsze fale rosną szybciej. To ma praktyczną konsekwencję — drobne, krótkofalowe nierówności powierzchni (mikrorysy, ziarnistość materiału) są groźniejsze niż łagodne, długofalowe odchylenia. Dlatego konstruktorzy walczą o gładkość powierzchni na poziomie mikrometrów, a nie tylko o ogólny kształt. Jednocześnie istnieje obrona: bardzo krótki czas implozji nie pozwala niestabilności urosnąć do groźnych rozmiarów. To wyjaśnia, dlaczego klasyczna implozja rozszczepieniowa (mikrosekundy) jest mniej wrażliwa na Rayleigha-Taylora niż wolniejsza implozja radiacyjna czy laserowa synteza — czas jest tu sprzymierzeńcem. Wyścig między wzrostem zaburzeń a zakończeniem implozji jest jednym z kluczowych „budżetów" całej konstrukcji.³

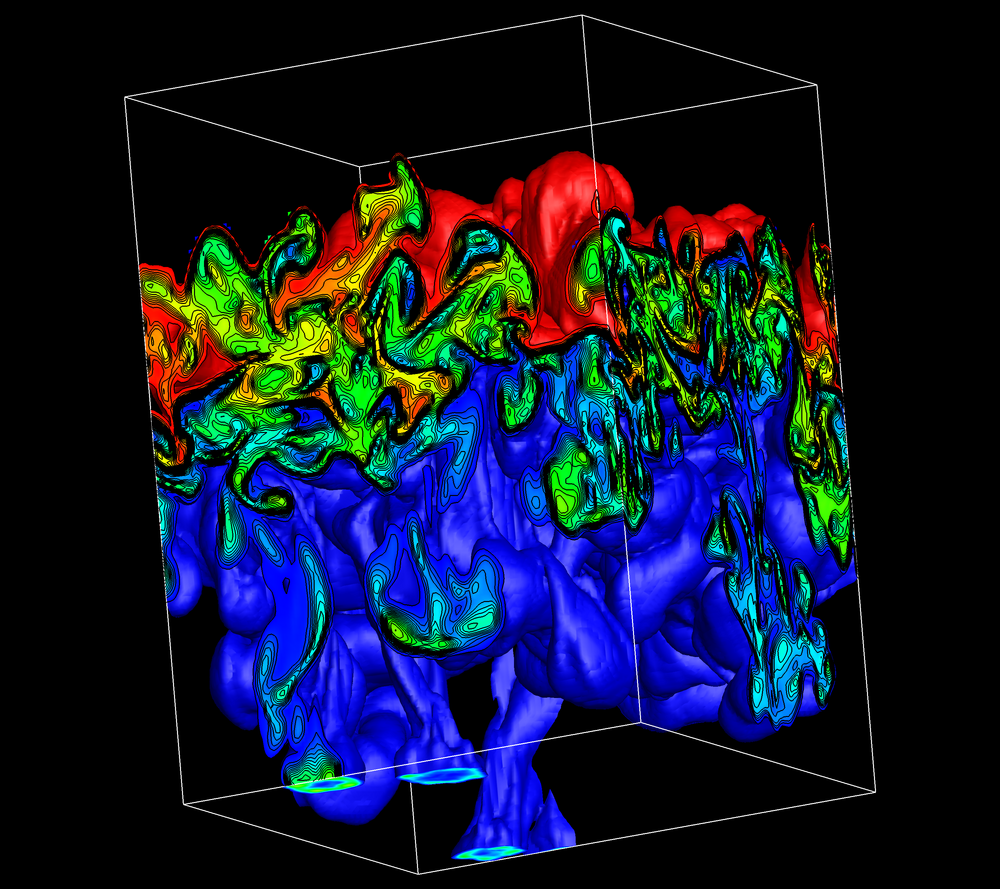

Richtmyer-Meshkov: szok na nierównej granicy

Richtmyer-Meshkov to „szokowy" kuzyn Rayleigha-Taylora. Powstaje, gdy fala uderzeniowa przechodzi przez nieregularny (falisty) interfejs dwóch ośrodków o różnej gęstości. W odróżnieniu od Rayleigha-Taylora, który potrzebuje ciągłego przyspieszenia, Richtmyer-Meshkov jest wyzwalany impulsowo, przez samo przejście szoku — i działa niezależnie od kierunku zmiany gęstości. Już niewielka falistość granicy po przejściu szoku zaczyna rosnąć, zniekształcając front i mieszając materiały.^3,4

W układzie zbieżnym to szczególnie niebezpieczne, bo każda drobna asymetria interfejsu jest wzmacniana podczas dalszego zapadania się fal ku środkowi — zgodnie z logiką Guderleya. To jeden z powodów, dla których powierzchnie warstw w bombie muszą być wykonane z ekstremalną gładkością, a rozwiązania uproszczone geometrycznie, jak two-point linear implosion, mają zupełnie inne ograniczenia niż pełna implozja sferyczna. Richtmyer-Meshkov jest też głównym powodem, dla którego mikronierówności wykonania (rysy, wtrącenia, zmiany gęstości) przekładają się wprost na utratę symetrii kompresji.^1,3

Różnica między Richtmyerem-Meshkovem a Rayleighem-Taylorem jest subtelna, ale ważna. Rayleigh-Taylor potrzebuje ciągłego przyspieszenia (jak grawitacja albo stały gradient ciśnienia) i rośnie wykładniczo. Richtmyer-Meshkov jest wyzwalany impulsowo, przez samo przejście szoku, i rośnie początkowo liniowo, niezależnie od tego, czy szok przechodzi z materiału lekkiego do ciężkiego, czy odwrotnie. W implozji oba działają w różnych fazach: Richtmyer-Meshkov „zasiewa" zaburzenie w chwili przejścia szoku przez interfejs, a Rayleigh-Taylor rozwija je później, podczas dośrodkowego przyspieszania warstw. Razem tworzą sprzężony mechanizm psucia symetrii, który projektant musi tłumić na obu etapach naraz — i to czyni walkę z niestabilnościami zadaniem ciągłym, a nie jednorazowym.³

Co ważne, Richtmyer-Meshkov jest dziś jednym z najlepiej badanych zjawisk hydrodynamicznych właśnie dlatego, że jest kluczowy zarówno dla broni, jak i dla laserowej syntezy inercyjnej. W ICF kapsułka z paliwem musi być ściśnięta tak symetrycznie, by nie rozwinęło się mieszanie — a Richtmyer-Meshkov, wyzwalany przez pierwszy szok wchodzący w kapsułkę, jest pierwszym zagrożeniem na tej drodze. Badania nad jego tłumieniem (przez dobór gładkości powierzchni, profilowanie szoku, dobór materiałów) przenoszą się między światem broni a światem energetyki termojądrowej. To kolejny przykład, jak głęboko fizyka implozji jądrowej splata się z fizyką podstawową — ta sama niestabilność, którą konstruktor bomby musi tłumić, jest przedmiotem otwartych badań naukowych publikowanych w czasopismach.^3,5

Kelvin-Helmholtz: ścinanie, wiry i mieszanie

Jako skutek uboczny obu powyższych zjawisk pojawia się Kelvin-Helmholtz, związana z przepływem ścinającym między warstwami o różnej prędkości. Gdy za frontem szoku tworzą się obszary poruszające się względem siebie (np. wzdłuż strugi poślizgowej w odbiciu Macha), na ich granicy rozwijają się charakterystyczne wiry — te same, które tworzą fale na powierzchni wody pod wiatr albo faliste chmury na niebie. W bombie to zła wiadomość: zamiast gładkiej, prawie sferycznej kompresji powstaje turbulencja i nierówny rozkład gęstości.³

Trzy niestabilności — Rayleigh-Taylor, Richtmyer-Meshkov i Kelvin-Helmholtz — często działają razem i wzmacniają się nawzajem. Richtmyer-Meshkov zasiewa zaburzenie przy przejściu szoku, Rayleigh-Taylor je rozwija podczas przyspieszania, a Kelvin-Helmholtz dodaje ścinanie i wiry na rozwijających się „grzybach". Efektem jest mieszanie warstw, które miały pozostać oddzielone — a w bombie oznacza to rozmycie gęstego rdzenia, spadek kompresji i utratę sprawności. Walka z tym „trójgłowym" zagrożeniem jest jednym z głównych zadań hydrodynamiki broni jądrowej.³

Kelvin-Helmholtz jest o tyle podstępny, że potrzebuje jedynie różnicy prędkości stycznej między warstwami — a taka różnica powstaje niemal zawsze tam, gdzie fala uderzeniowa pada na granicę pod kątem albo gdzie spotykają się odbicia. Jego „podpisem" są charakterystyczne, zawijające się wiry, doskonale znane z natury: to one tworzą fale na powierzchni jeziora pod wiatr i faliste pasma chmur. W bombie te same wiry oznaczają jednak katastrofę miniaturową — w skali mikrometrów i nanosekund mieszają materiały, które miały pozostać w czystych, koncentrycznych warstwach. Co gorsza, raz rozwinięte mieszanie jest praktycznie nieodwracalne: turbulencja nie „rozplątuje się" z powrotem. Dlatego kluczowa jest profilaktyka — niedopuszczenie do powstania silnych przepływów ścinających przez staranny dobór geometrii i materiałów.³

To, że niestabilność Kelvina-Helmholtza widać gołym okiem w chmurach, ma walor dydaktyczny: pokazuje, że te same prawa rządzą zjawiskami w skali kilometrów (atmosfera) i mikrometrów (wnętrze bomby). Hydrodynamika jest „bezskalowa" w tym sensie, że jej równania nie zależą od bezwzględnych rozmiarów, lecz od bezwymiarowych stosunków (liczb Reynoldsa, Atwooda, Macha). Dlatego naukowiec może badać niestabilności w wygodnym laboratorium — w rurze uderzeniowej, w zbiorniku z cieczą — i wyciągać wnioski przydatne dla układów, których nie da się bezpośrednio obserwować. Ta uniwersalność jest jednym z powodów, dla których fizyka fal uderzeniowych rozwinęła się jako spójna dziedzina, a wiedza zdobyta w jednym kontekście (np. lotnictwie naddźwiękowym) okazywała się przydatna w zupełnie innym (implozji jądrowej).³

Spalling: rozrywanie ciał stałych

Dla ciał stałych dochodzi jeszcze spalling (odpryskiwanie) — odrywanie warstw materiału przez naprężenia rozciągające po przejściu i odbiciu fal. Mechanizm: gdy fala ściskająca dociera do swobodnej powierzchni, odbija się jako fala rozrzedzenia (rozciągająca). Materiały dobrze znoszą ściskanie, ale słabo rozciąganie — jeśli naprężenie rozciągające przekroczy wytrzymałość, materiał pęka, a warstwa odrywa się i odlatuje. W implozji to groźne, bo psuje geometrię rdzenia i może wyrzucić cenny materiał rozszczepialny z właściwej pozycji.³

To właśnie obawy o spalling były jedną z przyczyn ostrożności wobec wczesnych konstrukcji levitated core i powodem wyboru konserwatywnego litego rdzenia w Fat Manie. W praktyce dobra implozja wymaga nie tylko właściwej geometrii szoku, ale i materiałów, które nie rozsypią się pod jego historią naprężeń. Od jakości tej hydrodynamiki zależy też, czy układ ma szansę spełnić warunki zbliżone do one-point safety, czy pozostanie bardzo wrażliwy na lokalną asymetrię.^1,3

Spalling jest dobrym przykładem tego, że w broni implozyjnej liczą się własności mechaniczne materiałów, a nie tylko ich własności jądrowe czy hydrodynamiczne. Materiał rdzenia musi nie tylko mieć odpowiednią gęstość i przekrój czynny, ale i wytrzymywać ekstremalną historię naprężeń bez pękania w niewłaściwym momencie. Pluton jest tu szczególnie kłopotliwy: w fazie alfa jest kruchy, co sprzyja spallingowi, dlatego stabilizuje się go galem do plastyczniejszej fazy delta. To pokazuje, jak głęboko metalurgia, hydrodynamika i fizyka jądrowa są ze sobą splecione: wybór fazy plutonu, podyktowany metalurgią, wpływa na odporność na spalling, która z kolei decyduje o jakości implozji, a ta o uzysku jądrowym. Żadnego z tych aspektów nie da się optymalizować w oderwaniu od pozostałych.^1,3

Dlaczego asymetria rośnie, a nie znika

Najważniejsza, spinająca wszystko zasada brzmi: w zbieżnym układzie szokowym nieregularności zwykle rosną, a nie znikają. To radykalnie odróżnia implozję od zwykłej eksplozji. W fali rozbieżnej drobne zaburzenia „rozmywają się" wraz z powiększaniem powierzchni; w fali zbieżnej każda asymetria jest wzmacniana, bo energia koncentruje się na coraz mniejszym obszarze, a niestabilności mają czas i warunki, by narastać. Dlatego implozja jest tak nieubłaganie wymagająca: nie wybacza błędów, lecz je powiększa.³

To tłumaczy, dlaczego soczewki wybuchowe muszą być wykonane z taką precyzją, a detonatory synchronizowane z dokładnością nanosekundową. Znaczenie ma nie tylko geometria, ale i parametry materiałów wybuchowych, takie jak prędkość detonacji, brizancja i zdolność podmuchowa. Dopuszczalne odchyłki symetrii w Fat Manie były rzędu kilku procent — i to nie dlatego, że konstruktorzy byli przesadnie ostrożni, lecz dlatego, że większe błędy zostałyby przez zbieżną hydrodynamikę wzmocnione do poziomu rujnującego implozję.^1,2

Ta właściwość — wzmacnianie zamiast tłumienia błędów — ma głębokie konsekwencje praktyczne i strategiczne. Praktycznie oznacza, że broń implozyjna wymaga przemysłu o ekstremalnej precyzji: odlewania soczewek o jednorodnej gęstości, obróbki metali z tolerancjami mikrometrowymi, synchronizacji elektroniki z dokładnością nanosekund. Strategicznie oznacza, że sama wiedza o zasadzie implozji nie wystarcza — trzeba jeszcze opanować całą kulturę produkcyjną zdolną tę precyzję osiągnąć. To dlatego implozja, choć fizycznie elegancka, jest trudniejszą drogą do bomby niż prymitywna metoda działowa, i dlaczego stanowi realny próg technologiczny w proliferacji. Zbieżna hydrodynamika jest zarazem największą siłą implozji (oszczędność materiału, wysoka sprawność) i jej największym wymaganiem (nieubłagana precyzja).^1,2

Od soczewek do rdzenia: cały łańcuch hydrodynamiczny

Warto zobaczyć hydrodynamikę implozji jako jeden, nieprzerwany łańcuch. Zaczyna się od detonatorów EBW, które inicjują materiał wybuchowy z rozrzutem nanosekund. Dalej soczewki wybuchowe zamieniają rozbieżne fale z punktów inicjacji w jedną, gładką falę zbieżną. Ta fala przechodzi przez aluminiowy pusher (bufor impedancyjny), potem przez tamper, aż dociera do rdzenia plutonowego. Na każdym interfejsie zachodzą odbicia, na każdym może narastać niestabilność, a wszystko jest wzmacniane przez zbieżność.^1,2

Sukces implozji zależy więc od tego, czy ten cały łańcuch zadziała spójnie: czy fala dotrze do rdzenia gładka, symetryczna i o właściwej historii ciśnienia. Każde ogniwo — od precyzji detonatorów, przez gładkość interfejsów, po dobór gęstości warstw — służy jednemu celowi: dostarczyć do rdzenia możliwie idealną, zbieżną kompresję, tłumiąc po drodze niestabilności i zniszczenia materiałowe. To dlatego Fat Man był nie tyle „bombą chemiczną z plutonem w środku", co urządzeniem precyzyjnej hydrodynamiki materiałów pod ekstremalnym ciśnieniem.^1,2

Co więcej, ten łańcuch jest tak silny, jak jego najsłabsze ogniwo. Idealne soczewki nie pomogą, jeśli detonatory odpalą z rozrzutem; najlepszy pusher nie uratuje implozji, jeśli rdzeń ma wtrącenie sprzyjające spallingowi; perfekcyjna symetria fali nie pomoże, jeśli inicjator zadziała w złym momencie. Hydrodynamika spina te wszystkie elementy w jeden, sprzężony problem — i właśnie ta integracja, a nie żaden pojedynczy „sekret", jest istotą trudności broni implozyjnej. Zrozumienie tego łańcucha tłumaczy, dlaczego rozwój implozji wymagał równoległego postępu w chemii materiałów wybuchowych, metalurgii, elektronice impulsowej i fizyce fal uderzeniowych naraz — i dlaczego żadna z tych dziedzin sama nie wystarczała.^1,2

Ta integracyjna natura problemu jest też powodem, dla którego symulacja komputerowa odegrała w rozwoju broni rolę tak wielką. Sprzężona hydrodynamika wielu warstw, z odbiciami, niestabilnościami i równaniami stanu, jest zbyt złożona, by rozwiązać ją „na kartce" — wymaga numerycznego modelowania. Nieprzypadkowo pierwsze komputery (jak ENIAC) były od początku wprzęgnięte w obliczenia dla broni, a dzisiejsze superkomputery w laboratoriach jądrowych należą do najpotężniejszych na świecie i służą głównie symulacji tego, czego — wobec zakazu prób — nie można już sprawdzić eksperymentalnie. Hydrodynamika fal uderzeniowych jest więc nie tylko fizyką bomby, ale i jednym z historycznych motorów rozwoju obliczeń naukowych.^1,3

Podsumowanie

Najkrótsze podsumowanie jest takie: hydrodynamika fal uderzeniowych w broni jądrowej to sztuka zamiany energii materiałów wybuchowych w możliwie idealną, zbieżną kompresję — przy jednoczesnym tłumieniu niestabilności (Rayleigh-Taylor, Richtmyer-Meshkov, Kelvin-Helmholtz) i zniszczeń materiałowych (spalling). Sukces implozji zależy od tej hydrodynamiki równie mocno, jak od samej fizyki neutronów. Zbieżny szok daje ogromne możliwości kompresji, ale jego cena to bezlitosne wzmacnianie każdej niedoskonałości — i to właśnie napięcie między potencjałem a wrażliwością definiuje całą inżynierię implozji, od Fat Mana po nowoczesne głowice i laserową syntezę inercyjną.^1,2,3

Warto na koniec podkreślić, że hydrodynamika fal uderzeniowych nie jest dziedziną „tylko wojskową". Te same równania i niestabilności rządzą zapadaniem się gwiazd w supernowe, formowaniem się struktur w obłokach międzygwiazdowych, zderzeniami w fizyce wysokich energii oraz laserową syntezą inercyjną badaną w celach energetycznych (jak w amerykańskim National Ignition Facility). Rayleigh-Taylor i Richtmyer-Meshkov są dziś przedmiotem intensywnych badań astrofizyków i fizyków plazmy, a wiedza zdobyta przy projektowaniu broni przenika do nauki podstawowej i odwrotnie. To dobry przykład technologii podwójnego zastosowania na poziomie najgłębszej fizyki: ta sama matematyka zbieżnego szoku, która kiedyś służyła do ściskania plutonu, dziś pomaga zrozumieć wnętrza gwiazd i szukać czystej energii z syntezy. Zrozumienie hydrodynamiki implozji jest więc kluczem nie tylko do broni, ale do całej fizyki materii w ekstremalnych warunkach. To zarazem dziedzina, w której matematyka, eksperyment i symulacja muszą działać razem — bo żadne z nich z osobna nie udźwignie złożoności zbieżnego szoku w wielowarstwowym, niestabilnym ośrodku pod ciśnieniem milionów atmosfer.^3,5

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Height-of-burst i Mach stem — pokazuje wpływ wysokości detonacji, odbicia od gruntu i frontu Mach stem.
• NKE — daje kartę nuklidu z danymi jądrowymi, energiami separacji i porównaniem lokalnych baz.
• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na jakościowym porównaniu szoku płaskiego i zbieżnego. Należy:

1. rozpisać, jak w obu przypadkach porusza się materiał za frontem,
2. wskazać, dlaczego zbieżny szok może dalej rosnąć po samym przejściu frontu,
3. odnieść to do kompresji rdzenia w metodzie implozyjnej,
4. porównać potencjalny zysk kompresyjny z ryzykiem niestabilności,
5. sformułować wniosek, dlaczego broń jądrowa tak silnie wykorzystuje geometrię fal, a nie tylko ilość materiału wybuchowego.

Celem ćwiczenia jest pokazanie, że klucz do implozji leży w geometrii i dynamice szoku, nie w samej energii detonacji.

Drugie ćwiczenie powinno dotyczyć interfejsów materiałowych. Należy:

1. wybrać dwa sąsiadujące materiały z układu typu pusher i tamper,
2. opisać, jakie fale mogą powstać przy przejściu szoku przez ich granicę,
3. wskazać, jak nieregularność granicy uruchamia Richtmyer-Meshkov,
4. dodać możliwość spallingu w materiale stałym,
5. wyjaśnić, dlaczego tolerancje wykonania i gładkość interfejsów są równie ważne jak sama kompozycja materiału wybuchowego.

To ćwiczenie ma pokazać, że w implozji jądrowej fizyka interfejsów materiałowych jest równie ważna jak fizyka samego rdzenia rozszczepialnego.

Trzecie ćwiczenie powinno dotyczyć wzmacniania zaburzeń. Należy:

1. przyjąć drobne, kilkuprocentowe zaburzenie symetrii fali na zewnętrznej powierzchni,
2. korzystając z logiki szoku zbieżnego (Guderley), wyjaśnić, dlaczego rośnie ono w miarę zbliżania do centrum,
3. dodać wpływ niestabilności Richtmyera-Meshkova na nierównym interfejsie,
4. ocenić, jak to przekłada się na wymaganą precyzję wykonania soczewek i detonatorów,
5. porównać sytuację z falą rozbieżną, w której zaburzenia maleją.

To ćwiczenie pokazuje, dlaczego implozja jest tak nieubłagana wobec błędów wykonania.
