Levitated core: szczelina powietrzna, zderzenie powłok i wzrost kompresji

Streszczenie

Levitated core to rozwinięcie klasycznej implozji, w którym materiał rozszczepialny nie styka się od początku z zapadającą się ciężką powłoką. Między rdzeniem a zewnętrzną skorupą pozostawia się szczelinę, tak aby implodująca warstwa mogła najpierw nabrać prędkości, a dopiero potem uderzyć w rdzeń. Zderzenie tworzy dwa szoki: jeden biegnący do środka rdzenia i drugi wracający na zewnątrz przez zapadającą się powłokę. Dzięki temu kompresja może być szybsza i bardziej jednorodna niż w prostym układzie solid pit.^1,2

Pomysł był bardzo atrakcyjny, bo pozwalał lepiej wykorzystać energię ruchu implodującej skorupy. Jednocześnie wprowadzał nowe problemy: podpory rdzenia, ryzyko spallingu, dodatkową wrażliwość na symetrię i trudniejszą kontrolę czasu zderzenia. To właśnie dlatego wczesne konstrukcje wojenne poszły raczej w stronę bardziej konserwatywnego Christy gadget, a levitated core stał się ważniejszy dopiero w późniejszych, dojrzalszych projektach implozyjnych.^1,3

Rozszerzenie tematu

W klasycznej implozji można ściskać lity rdzeń bezpośrednio przez zbieżną falę uderzeniową. To rozwiązanie jest mechanicznie prostsze i bardziej odporne na niektóre zaburzenia, ale nie wykorzystuje optymalnie energii ruchu zapadającej się powłoki. Korzystniej bywa pozwolić implodującej skorupie najpierw przyspieszyć przez pustą szczelinę, a dopiero potem zderzyć ją z nieruchomym rdzeniem w centrum.¹

Ten układ tworzy dwa sprzężone szoki. Gdy zapadająca się skorupa uderza w levitated core, powstaje fala biegnąca do środka rdzenia oraz fala biegnąca na zewnątrz przez skorupę. Między tymi frontami ciśnienie może być początkowo dość wyrównane, co sprzyja bardziej równomiernej kompresji wewnętrznych warstw. Właśnie w tym tkwi fizyczna przewaga koncepcji: nie chodzi tylko o większą siłę, lecz o bardziej wydajną hydrodynamikę zderzenia.¹

W języku intuicyjnym wygląda to tak: zamiast od początku zgniatać rdzeń, pozwala się zewnętrznej masie rozpędzić, a potem zamienia jej pęd na serię korzystniejszych szoków sprężających. To właśnie dlatego levitated core dobrze łączy się z szerszym zagadnieniem hydrodynamiki fal uderzeniowych w broni jądrowej.^1,2

Taki zysk nie jest jednak darmowy. Po pierwsze, rdzeń musi być czymś podparty. Historycznie stosowano cienkościenne, stożkowe podpory z aluminium, druty podtrzymujące, a nawet bardziej egzotyczne caltrops. Każda z tych podpór może zaburzać symetrię implozji, a więc sama technika zyskuje lepszą kompresję kosztem trudniejszego montażu i większej wrażliwości geometrycznej.¹

Po drugie, pojawia się problem spallingu, czyli odrywania fragmentów materiału przez naprężenia rozciągające po przejściu szoku. W ciałach stałych fala uderzeniowa nie kończy się po prostu jednorodnym sprężeniem; za frontem mogą powstawać niekorzystne stany naprężeń, które niszczą ciągłość materiału i psują czas zderzenia. Właśnie obawy o spalling należały do przyczyn, dla których bardzo wczesne bomby implozyjne wybierały rozwiązania bardziej konserwatywne.^1,2

Z punktu widzenia projektowania broni ważne jest jeszcze coś innego. levitated core nie jest tym samym co relacja tamper/fissile. Granica między materiałem rozszczepialnym a ciężką warstwą może przebiegać różnie: w skorupie, na granicy między skorupą a rdzeniem albo wewnątrz samego rdzenia. To znaczy, że levitation jest przede wszystkim rozwiązaniem hydrodynamicznym, a nie prostym wyborem składu materiałowego.¹

Historycznie koncepcja stała się szczególnie ważna po wojnie. Rozwój composite core i późniejszych brytyjskich oraz amerykańskich konstrukcji pokazał, że zderzenie skorupy z lewitującym rdzeniem pozwalało osiągać wyższe sprawności niż w najwcześniejszych bombach. W takim sensie levitated core był jednym z najważniejszych kroków między Fat Manem a dojrzalszymi, lżejszymi konstrukcjami rozszczepieniowymi.^1,3

Koncepcja ma też ograniczenia. Bardzo wysokowydajne rdzenie stają się krytyczne stosunkowo wcześnie podczas implozji, czasem jeszcze przed samym uderzeniem implodującej skorupy w lewitujący rdzeń. To wydłuża okno podatności na predetonację, zwłaszcza dla plutonu o wyższym tle neutronowym. Z tego powodu levitated core nie jest automatycznym rozwiązaniem wszystkich problemów, lecz kompromisem między wydajnością a ryzykiem.³

Najkrótsze podsumowanie jest więc takie: levitated core to sposób na wykorzystanie zderzenia implodującej powłoki z odseparowanym rdzeniem do uzyskania lepszej kompresji. Zyskuje się sprawność hydrodynamiczną, ale płaci większą wrażliwością na symetrię, podpory i zjawiska niszczące materiał po przejściu szoku.^1,2

Mechanizm dwóch szoków: szczegółowa analiza fizyczna

Aby zrozumieć, dlaczego lewitujący rdzeń daje realną przewagę, trzeba prześledzić sekwencję zdarzeń na poziomie fizyki fal uderzeniowych. Gdy implodująca powłoka (tamper lub shell) uderza w lewitujący rdzeń, zachodzą niemal jednocześnie dwa powiązane procesy. Pierwszym jest transmisja szoku: ciśnienie z uderzenia przekazuje się w głąb rdzenia jako konwergująca fala sprężająca. Drugim jest fala wracająca: część energii wraca przez skorupę jako fala odbitego uderzenia biegnąca na zewnątrz. To właśnie ta dwukierunkowość czyni zderzenie fizycznie odmiennym od bezpośredniego wbijania szoku przez ciągły kontakt materiałów.^1,2

W układzie solid pit (litego rdzenia), w którym tamper stale styka się z materiałem rozszczepialnym, szok wnikający bezpośrednio z tampera przenosi swoje ciśnienie na rdzeń od samego początku. Energia z wybuchu ładunków wybuchowych jest natychmiast zużywana na zgniatanie rdzenia — bez etapu przyspieszania. W levitated core sytuacja jest inna: przez czas przelotu przez szczelinę powietrzną implodująca powłoka napędza się jak „latający talerz" (flying plate), akumulując prędkość i energię kinetyczną. Ta energia, zamieniana potem na ciśnienie zderzenia, jest znacznie efektywniej przekazywana niż ciągły szok z materiału wybuchowego.^1,4

Matematycznie przewaga wyraża się przez równanie Hugoniota. Ciśnienie szoku na granicy między imploduującą powłoką a materiałem rdzenia zależy od prędkości powłoki, jej gęstości i charakterystyki impedancji akustycznej obu materiałów. Im szybsza powłoka, tym wyższe ciśnienie generowane przy zderzeniu — a szczelina pozwala powłoce osiągnąć prędkości rzędu kilku kilometrów na sekundę, niedostępne bez rozbiegu. Różnica między układem bez szczeliny a levitated core może oznaczać wzrost ciśnienia kompresującego o kilkadziesiąt procent przy tej samej masie materiałów wybuchowych.¹

Dwa szoki — jeden wnikający w głąb rdzenia i drugi odbijający się na zewnątrz — wchodzą w interakcję z granicami materiałów, tworząc skomplikowane pole napięciowe. Na granicy materiałów o różnej impedancji akustycznej część energii jest transmitowana, a część reflektowana. Jeśli impedancja rdzenia jest wyższa niż powłoki (co jest typowe dla gęstszego materiału rozszczepialnego), odbita fala ma charakter ściskający. Jeśli niższa — ma charakter rozciągający. Ta różnica ma fundamentalne znaczenie dla zjawiska spallingu, które omówimy osobno.²

Kluczowy parametr to stosunek masy powłoki do masy rdzenia. Im większa masa powłoki w porównaniu do rdzenia, tym więcej impetu przekazywane jest przy zderzeniu. Projektant może więc manipulować tym stosunkiem — np. przez zastosowanie ciężkich tamperów uranowych lub wolframowych — żeby maksymalizować energię kinetyczną przenoszoną na rdzeń. Analogy do fizyki klasycznej: uderzenie ciężkiego młota w lekki gwóźdź jest bardziej efektywne niż uderzenie lekkiego narzędzia w ciężki element. Levitated core to w istocie sposób na zbudowanie tego „ciężkiego młota" ze swobodnie przyspieszającą powłoką.^1,4

Szczelina standoff: geometria przestrzeni między powłoką a rdzeniem

Szczelina między tamperem a rdzeniem — standoff gap — nie jest przypadkowym detalem, lecz precyzyjnie zaprojektowanym parametrem. Jej wielkość decyduje o czasie przelotu powłoki, a tym samym o prędkości zderzenia i charakterystyce ciśnienia kompresyjnego.¹

W przypadku bomby Fat Man tamper uranowy przylegał bezpośrednio do plutonowego rdzenia. Taki układ miał tę zaletę, że rdzeń był mechanicznie ustabilizowany i nie wymagał żadnych podpór. Jednak wadą był brak etapu przyspieszania — tamper nie zdążył nabrać prędkości przed kontaktem z rdzeniem. Po wojnie inżynierowie z Los Alamos eksperymentowali z coraz większymi szczelinami. Optymalna wartość musi uwzględnić kilka sprzecznych wymagań: większa szczelina to wyższa prędkość zderzenia, ale też dłuższy czas przelotu (co może być problemem w kontekście synchronizacji), trudniejsza stabilizacja rdzenia i większa masa całego układu.^1,3

Szczelina nie musi być wypełniona powietrzem. Konstruktorzy rozważali różne materiały wypełniające — od próżni (technicznie trudnej do utrzymania w warunkach polowych) przez gazy szlachetne po lekkie pianki. Każde wypełnienie ma wpływ na prędkość szoku przez szczelinę i na stopień wyhamowania powłoki przed zderzeniem z rdzeniem. Próżnia daje maksymalne przyspieszenie, bo powłoka nie napotyka żadnego oporu; jednak technicznie utrzymanie próżni w gotowym urządzeniu bojowym jest trudne. Gaz lub lekka pianka stanowią kompromis między wydajnością a wykonalnością.¹

Warto zauważyć analogię do innej techniki implozji: levitated core w skali mikro realizuje zasadę zbliżoną do levitated core w kontekście termojądrowym (interstage) — przestrzeń między elementami pozwala energii kinetycznej nabrać właściwości przed użytecznym kontaktem. To nie przypadek: ta sama fizyka przekazywania pędu przez zderzenie pojawiała się wielokrotnie na różnych poziomach hierarchii broni jądrowej. Wielu inżynierów z Los Alamos, pracując nad levitated core dla stopnia rozszczepialnego, wnosiło intuicje hydrodynamiczne bezpośrednio do projektowania układów termojądrowych.^1,4

Spalling: destrukcja materiału przez naprężenia rozciągające

Jednym z najpoważniejszych problemów technicznych levitated core jest spalling — zjawisko polegające na wewnętrznym rozerwaniu materiału przez naprężenia rozciągające. Aby zrozumieć, skąd się bierze, trzeba prześledzić, co dzieje się ze szokowym impulsem ciśnienia po przejściu przez materiał.²

Gdy fala ściskająca biegnie przez ciało stałe i dochodzi do swobodnej powierzchni (np. wewnętrznej granicy rdzenia lub zewnętrznej granicy powłoki), odbija się jako fala rozciągająca. To jest fundamentalna właściwość propagacji fal sprężystych: odbicie od powierzchni wolnej zmienia znak naprężenia. Jeśli intensywność tej odbitej fali rozciągającej przekroczy wytrzymałość rozciągającą materiału, dochodzi do pęknięć i separacji warstw — właśnie do spallingu. W efekcie materiał, który miał pozostać integralny jako zbiór rdzeń, rozrywa się na warstwy lub fragmenty.²

W kontekście levitated core spalling może wystąpić zarówno w powłoce, jak i w rdzeniu. Gdy silna fala kompresji dociera do wewnętrznej powierzchni powłoki (tej zwróconej ku szczeliniestandoff), odbita fala rozciągająca może oderwać wewnętrzną warstwę powłoki. Ten oderwany fragment może potem uderzyć w rdzeń z niekontrolowaną prędkością i w złym momencie, zaburzając pożądaną symetrię zderzenia. Analogicznie, gdy pierwotna fala kompresji dociera do środka rdzenia i odbija się od jego centrum, może wygenerować naprężenia rozciągające, które uszkodzą rdzeń zanim zostanie on w pełni sprężony.^1,2

Projektanci rozwiązywali problem spallingu na kilka sposobów. Jednym było dobieranie materiałów o wysokiej wytrzymałości rozciągającej — stopy aluminium, wolfram, odpowiednie stopy plutonu. Innym było precyzyjne kształtowanie impulsu ciśnienia: zamiast jednego bardzo silnego szoku używano sekwencji słabszych fal, które każdorazowo nie przekraczały progu spallingu. Koncepcja shock buffer (bufora szokowego) wyrastała właśnie z tego myślenia — cienka warstwa materiału o innych własnościach impedancji akustycznej wstawiona między powłokę a rdzeń mogła przekształcić jeden silny impuls w szereg słabszych, bezpieczniejszych szoków.¹

Spalling był jednym z powodów ostrożności, z jaką podchodzono do układów levitated core na wczesnym etapie. Fat Man używał solid pit m.in. dlatego, że Robert Christy i jego współpracownicy rozpoznali ryzyko spallingu przy bardziej skomplikowanych układach. Rozwiązanie Christy'ego — lity rdzeń bez szczeliny — eliminowało tę kategorię ryzyka, upraszczając projekt i zapewniając przewidywalne zachowanie.³ Jednak cena była wysoka: zmarnowanie dużej części potencjału kompresyjnego. Postęp techniczny po 1945 roku polegał na stopniowym opanowywaniu spallingu i odzyskiwaniu tej utraconej sprawności.

Podpory lewitującego rdzenia: caltrops, druty i stożki

Aby rdzeń naprawdę lewitował (tzn. nie stykał się bezpośrednio z tamperem), musi być czymś podparty. To mechanicznie banalne wymaganie staje się inżynierskim wyzwaniem w skali broni jądrowej, gdzie każde połączenie między rdzeniem a tamperem może zaburzać przebieg implozji.¹

Najprostszą metodą jest sieć cienkich drutów rozciągniętych między rdzeniem a tamperem. Druty są wystarczająco cienkie, by ich masa nie wpływała znacząco na symetrię, ale wystarczająco wytrzymałe, by utrzymać rdzeń w centrum podczas transportu i montażu. Gdy implozja się rozpoczyna, druty odparowują lub pękają tak szybko, że nie zdążają zaburzyć pola szoku. Problem polega na tym, że sieć drutów jest trudna w montażu i może ulegać odkształceniom podczas wstrząsów — co czyniło ją wrażliwą w warunkach polowych.¹

Alternatywą były caltrops — trójwymiarowe, czteropunktowe elementy podpierające, wzorem kształtem nawiązujące do historycznej broni o tej samej nazwie. Zapewniały stabilne podparcie w trzech wymiarach przy minimalnym kontakcie z tamperem. Ich wadą była złożoność produkcji i montażu. Stosowano też stożkowe podpory z aluminium lub innych lekkich stopów, wciśnięte między rdzeń a tamper — rozwiązanie prostsze montażowo, ale bardziej wpływające na rozkład ciśnienia wokół punktów podparcia.^1,3

Każda z tych metod wprowadzała pewną asymetrię: miejsca kontaktu rdzenia z podporą zachowywały się podczas implozji nieco inaczej niż reszta powierzchni rdzenia. Zadaniem projektanta było minimalizowanie tych zakłóceń — zarówno przez dobór właściwego materiału podpór, jak i przez ich geometrię. Im cieńszy i rzadziej rozmieszczony materiał podpierający, tym mniejsze zaburzenie symetrii. Paradoks polegał jednak na tym, że im cieńsze druty i delikatniejsze podpory, tym trudniejsza produkcja i większa wrażliwość mechaniczna.¹

W przypadku wczesnych konstrukcji bojowych, które musiały być obsługiwane przez personel wojskowy bez specjalistycznego przeszkolenia i przenoszone w ciężkich warunkach, wrażliwość mechaniczna była poważnym argumentem przeciw lewitacji. Christy gadget z litym rdzeniem był tu znacznie bardziej odporny. Dopiero gdy doskonalenie technik produkcji i szkolenie personelu wojskowego pozwoliły obsługiwać bardziej delikatne układy, lewitowane rdzenie stały się standardem.^3,4

Operacja Sandstone (1948): pierwsze wielkie przetestowanie lewitujących rdzeni

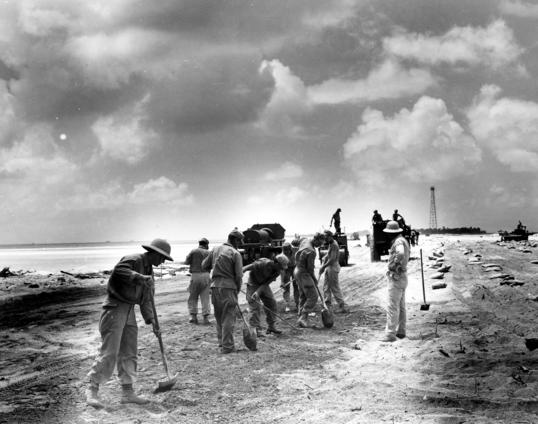

Pierwszym poligonowym sprawdzianem koncepcji levitated core na dużą skalę była Operacja Sandstone, przeprowadzona wiosną 1948 roku na atolu Eniwetok (Enewetak) na Pacyfiku. Seria trzech eksplozji — X-Ray, Yoke i Zebra — stanowiła radykalną zmianę filozofii projektowania w porównaniu z bronią wojenną.^3,4

Kontekst jest ważny. Po Hirosimie i Nagasaki Stany Zjednoczone miały ograniczone zapasy zarówno plutonu, jak i wysoko wzbogaconego uranu (HEU). Każda tona cennych materiałów rozszczepialnych przekładała się bezpośrednio na liczbę głowic gotowych do użycia. Stąd presja na projektantów, by wycisnąć maksymalną moc z minimalnej ilości materiału — co skierowało wysiłki ku lewitowanym rdzeniom i rdzenomkompozytowym.³

Trzy testy Sandstone:

X-Ray (15 kwietnia 1948) — 37 kt. Użyto rdzenia kompozytowego pluton-uran (2,38 kg plutonu + 4,77 kg uranu-235) w konfiguracji lewitowanej. Sprawność: ok. 21%. Był to największy wynik dla tak małej ilości plutonu, jaki do tamtej chwili osiągnięto.

Yoke (30 kwietnia 1948) — 49 kt. Rdzeń wyłącznie z uranu-235 (oralloy) w konfiguracji lewitowanej. Najwyższa moc osiągnięta przez Stany Zjednoczone aż do 1951 roku. Uznano go jednak za „rozrzutny" z punktu widzenia zużycia uranu — lepiej było użyć mniej materiału, by zaoszczędzić na kolejne głowice.

Zebra (14 maja 1948) — 18 kt. Rdzeń uranowy, lewitowany, zużywający mniej niż jedną dziesiątą uranu-235, ile zużyto w Little Boy. Traktowany jako demonstracja maksymalnej efektywności materiałowej, a nie mocy.^3,4

Łącznie Operacja Sandstone zwiększyła całkowity zgromadzony ładunek nuklearny Stanów Zjednoczonych o 75% — nie dlatego, że zbudowano nowe głowice, lecz dlatego, że przetestowane rdzenie lewitowane były znacznie wydajniejsze niż stare rdzenie Christy'ego. Wyniki Sandstone spowodowały, że Los Alamos natychmiast wycofało ze składu wszelkie głowice starszego typu i zastąpiło je nowoczesnymi lewitowanymi rdzeniami Mark 4.³

Techniczny sens lewitacji przełożył się bezpośrednio na liczby strategiczne: ta sama ilość materiału rozszczepialnego dawała teraz ponad dwa razy więcej kilotonomów łącznego ładunku. Dla planistów nuklearnych było to równoważne z podwojeniem zapasów bez budowy ani grama więcej plutonu. Stąd powszechna opinia historyków, że Operacja Sandstone była jednym z kluczowych przełomów w programie nuklearnym — porównywalnym znaczeniem, choć nie dramatyzmem, z Trinity.⁴

Christy Gadget kontra lewitowany rdzeń: ewolucja myślenia projektowego

Aby docenić znaczenie levitated core, warto zrozumieć, od czego odchodziło. „Christy gadget" — nazwa nieformalnie stosowana do litego plutonowego rdzenia zaprojektowanego przez Roberta Christy'ego i użytego w Trinity oraz Fat Man — był znakomitym rozwiązaniem inżynierskim, ale nie optymalnym fizycznie.³

Robert Christy (1916–2012) był fizykiem, który w 1944 roku zaproponował prostą, ale skuteczną modyfikację ówczesnych projektów rdzeni: zamiast skomplikowanego układu z powłoką i wnęką, użyć litej kuli ze stopu plutonu z galem (delta-stabilizowanego), która pod wpływem implozji po prostu staje się gęstsza. Lity rdzeń był mechanicznie prosty, odporny na spalling i łatwy do montażu. Nie wymagał żadnych podpór. Jednocześnie miał jedną fundamentalną wadę: materiał wybuchowy otaczający tamper zaczyna działać na rdzeń natychmiast, bez etapu przyspieszania. Cała energia kinetyczna „marnuje się" na wciśnięcie szoku w ciągły ośrodek.³

Lewitowany rdzeń wprowadzał etap pośredni: powłoka (tamper lub specjalna warstwa drivera) miała czas przyspieszyć przez szczelinę, zanim uderzyła w rdzeń. Było to fizycznie bliższe uderzeniu młotem niż wbijaniu przez ciągły nacisk. Ten pozornie prosty trick — dodanie powietrznej przerwy — okazał się jednym z najważniejszych kroków w historii projektowania broni jądrowej.^1,3

Przejście od Christy gadget do levitated core wymagało rozwiązania kilku problemów naraz: jak podtrzymać rdzeń bez naruszania symetrii, jak przewidzieć i kontrolować spalling, jak zapewnić precyzję geometryczną w warunkach polowych. Te problemy były rozwiązywalne, co potwierdzono w Sandstone — ale wymagały znacznie wyższego poziomu inżynierskiego niż prosty lity rdzeń. Dojrzałość programu nuklearnego mierzyła się zdolnością do opanowania tej złożoności.^3,4

Rdzenie kompozytowe: łączenie plutonu z uranem

Pojęcie composite core oznacza rdzeń wykonany z dwóch różnych materiałów rozszczepialnych — typowo plutonu-239 i uranu-235 — umieszczonych warstwowo lub w innej konfiguracji geometrycznej. Koncepcja ta rozwijała się równolegle z levitated core i w wielu zastosowaniach łączona z nim.^3,4

Fizyczna logika rdzenia kompozytowego jest prosta. Pluton ma lepsze właściwości neutronowe (alpha — szybkość reprodukcji neutronów — jest wyższe), więc idealnie nadaje się do centrum rdzenia, gdzie strumień neutronów jest najintensywniejszy. Uran-235 ma gorszą alpha, ale jest znacznie tańszy w produkcji (obfitszy w arsenale) i ma niski poziom spontanicznego rozszczepienia, więc jest bezpieczniejszy pod kątem predetonacji. Umieszczenie plutonu w środku, a uranu w zewnętrznej warstwie, daje układ, który maksymalizuje wydajność neutronową przy minimalizacji zużycia rzadkiego plutonu.³

Przykładem rdzeń kompozytowy Mark 4 (oznaczenie 49-LCC-C) zawierał 2,5 kg plutonu i 5 kg uranu-235, oba w konfiguracji lewitowanej. Przy wybuchu rdzeń ten wykorzystywał energię plutonu znacznie efektywniej niż lity rdzeń czysto plutonowy o tej samej masie, bo geometria lokalizowała najaktywniejszy materiał dokładnie tam, gdzie strumień neutronów jest najwyższy. Sprawność wynosiła ok. 35% dla plutonu i 25% dla uranu — mała bezwzględnie, ale duża w porównaniu z wczesnymi projektami.³

Rdzenie kompozytowe stały się standardem w erze Mark 3 i Mark 4, kiedy stało się jasne, że produkcja plutonu jest ograniczona, ale produkcja HEU rośnie szybciej. Dzięki nim arsenał mógł rosnąć ilościowo bez proporcjonalnego wzrostu produkcji plutonu. To pokazuje, że decyzje o wyborze konkretnego projektu rdzenia nie były tylko inżynierskie, lecz ściśle związane z dostępnością materiałów, priorytetami produkcyjnymi i strategiczną arytmetyką zimnowojenną.⁴

Warto dodać, że rdzenie kompozytowe w konfiguracji lewitowanej łączyły dwie niezależne linie optymalizacji: levitation poprawiała sprawność hydrodynamiczną, a composite design poprawiała efektywność materiałową. W połączeniu dawały układ znacznie wydajniejszy niż każde z tych ulepszeń z osobna. Właśnie taka strategia kumulowania niezależnych usprawnień stała się charakterystyczną metodą pracy Los Alamos w latach 1946–1952.^3,4

Techniki zaawansowanej kompresji: flying plate i shock buffer

Wokół levitated core rozwijały się pokrewne techniki, które warto omówić jako część szerszego ekosystemu metod kompresji. Dwie najważniejsze to flying plate i shock buffer.¹

Flying plate — latający talerz — to rozwinięcie idei lewitowania, doprowadzone do skrajności. Zamiast całej powłoki-tampera napędzającej się przez szczelinę, flying plate jest wyodrębnioną, cienką warstwą metalu (tytanu, molibdenu, wolframu lub tworzywa podobnych właściwości), którą ładunek wybuchowy rozpędza do bardzo wysokich prędkości rzędu 6–9 km/s. Tak szybka, cienka warstwa uderza w rdzeń z ogromną energią kinetyczną skupioną na małej powierzchni — co generuje ekstremalnie wysokie ciśnienia impulsowe przy zderzeniu. Według obliczeń Los Alamos technika flying plate, dobrze zaimplementowana, może skompresować kilogram plutonu na tyle, by wywołać wybuch rzędu dziesiątek do setki ton trotylu. Przy zastosowaniu wzmocnienia fuzyjnego przekroczyłoby to kilotony.^1,4

Technika flying plate jest zarazem bardziej efektywna i bardziej wymagająca niż standardowy levitated core. Cienki talerz musi być niezwykle jednorodny i precyzyjnie ukształtowany, by nie rozpadł się podczas przyspieszania. Układ detonatorów napędzających talerz musi generować idealnie płaski albo sferyczny front detonacji — co jest nieco innym wyzwaniem niż klasyczna sferyczna implozja, gdzie chodziło o zbieżność, a tu o płaskość lub poprawność krzywizny sfery. Mimo to flying plate interesował projektantów jako możliwość uzyskania ekstremalnej kompresji przy stosunkowo małej ilości materiałów wybuchowych.¹

Shock buffer — bufor szokowy — to element umieszczony między imploduującą powłoką a rdzeniem, którego zadaniem jest „złagodzenie" przekazywanego impulsu ciśnienia. W uproszczeniu: zamiast jednego bardzo silnego szoku rdzeń otrzymuje serię słabszych. Beryl — lekki metal o wysokiej impedancji akustycznej — był rozważany jako naturalna warstwa buforowa. Jego własnościakustyczne sprawiają, że częściowo „rozmywa" impuls ciśnienia, rozkładając go w czasie.¹

Zaleta bufora szokowego jest subtelna, ale istotna. Jak uczy ogólna teoria kompresji, jeden silny szok podgrzewa materiał bardziej (generuje wyższą entropię) niż sekwencja słabszych szoków o tej samej łącznej energii. Gorętszy (wyżej-entropowy) materiał jest trudniejszy do skompresowania — potrzeba więcej energii na osiągnięcie tej samej gęstości. Bufor szokowy, przez rozłożenie impulsu w czasie, pozwala utrzymać materiał rozszczepialny nieco „zimniejszy" podczas kompresji, co przekłada się na wyższą gęstość końcową przy tej samej energii implozji. To właśnie ta zasada stoi za dążeniem do „łagodnego startu i mocnego finiszu" implozji — filozofia obecna zarówno w broni rozszczepieniowej, jak i w projektowaniu interstage w układach termojądrowych.¹

Ryzyko predetonacji w układzie lewitowanym

Jedną z mniej oczywistych wad levitated core jest wydłużone okno podatności na predetonację. Aby zrozumieć dlaczego, warto przypomnieć mechanizm predetonacji: neutron inicjuje rozszczepienie w rdzeniu w złym momencie — gdy rdzeń jest już ponadkrytyczny (bo implozja się zaczęła), ale nie jest jeszcze w pełni skompresowany. Skutkiem jest eksplozja o dużo niższej mocy niż projektowana — fizzle.³

W układzie z litym rdzeniem (Christy gadget), gdzie tamper stale styka się z rdzeniem, implosja jest relatywnie szybka i jednorodna — rdzeń wchodzi w stan ponadkrytyczności późno i krótko. Okno ryzyka predetonacji jest wąskie. W układzie levitated core sytuacja jest bardziej skomplikowana: rdzeń może osiągnąć stan ponadkrytyczny zanim powłoka go jeszcze uderzy. Dzieje się tak dlatego, że granica krytyczności zależy nie tylko od gęstości rdzenia (którą zmienia dopiero zderzenie z powłoką), ale też od geometrii i odbicia neutronów przez otaczające materiały. Gdy powłoka zapada się i zbliża do rdzenia, zmienia pole neutronowe — nawet bez fizycznego kontaktu może zmieniać stan krytyczności rdzenia przez efekty refleksyjne.³

Dla plutonu problem jest szczególnie ostry ze względu na wysoki poziom spontanicznego rozszczepienia Pu-240. Im więcej Pu-240 w próbce (co jest nieuniknione przy produkcji plutonu w reaktorze), tym wyższy strumień neutronów tła i tym większe prawdopodobieństwo, że któryś z nich wpadnie do rdzenia w złym momencie. Stąd ograniczona przydatność płutonu reaktorowego (z dużą zawartością Pu-240) w bardzo wydajnych układach lewitowanych — a preferencja dla czystszego plutonu zbrojeniowego lub, alternatywnie, dla uranu-235 z jego bliskim zerowym tłem spontanicznym.³

Projektanci radzili sobie z tym ryzykiem kilkoma metodami. Jedną było stosowanie bardzo szybkich układów implozyjnych, które minimalizują czas, w którym rdzeń jest ponadkrytyczny lecz jeszcze nie skompresowany. Inną było precyzyjne sterowanie składem izotopowym materiałów. Trzecią było unikanie bardzo dużych rdzeni lewitowanych z plutonem reaktorowym — i tu właśnie leżały granice stosowalności techniki: im większy rdzeń, tym dłuższy czas implozji, tym szersze okno predetonacji, tym bardziej konieczny pluton zbrojeniowy. Levitated core z plutonem zbrojeniowym był idealnym połączeniem; z plutonem reaktorowym — akceptowalnym kompromisem; z plutonem o bardzo dużej zawartości Pu-240 — technicznie problematycznym.^3,4

Hollow pit i jego związek z lewitacją

Artykuł skupia się dotąd na levitated core w sensie „pełny rdzeń, lewitujący w szczelinie". Warto jednak zaznaczyć, że w ewolucji konstrukcji pojawiła się pokrewna technika: hollow pit — wydrążony rdzeń, czyli rdzeń będący pustą sferyczną powłoką zamiast litej kuli. Tekst poświęcony tej koncepcji to hollow pit implosion, ale kilka słów na temat jej związku z levitation jest tutaj na miejscu.³

Istotą hollow pit jest to, że podczas implozji plutonowa (lub uranowa) powłoka kolaps ku centrum i sama staje się swoim własnym „flying plate" — ulega przyspieszeniu przez zewnętrzne ciśnienie, a potem zderza z sygnałem zbieżnym ku centrum, generując dużo wyższe ciśnienia kompresyjne niż lity rdzeń o tej samej masie. W sensie hydrodynamicznym hollow pit i levitated core są spokrewnione: w obu przypadkach klucz polega na zderzeniu przyspieszającej warstwy z docelową masą, zamiast na ciągłym ściskaniu litego ciała. Różnica jest geometryczna: w levitated core jest zewnętrzna powłoka zderzająca się z oddzielonym rdzeniem, w hollow pit ta sama powłoka zderzać się sama ze sobą (wewnętrzne powierzchnie symetrycznej warstwy zbiegają ku centrum).³

Historycznie hollow pit i levitated core były rozwijane równolegle i kumulowały się w późniejszych projektach. Postęp polegał na tym, że zamiast litego Christy gadget stosowano wypełniony rdzenie (solid levitated) lub wydrążone (hollow levitated) — połączenie, które dawało jeszcze wyższą sprawność. Nie jest przypadkiem, że wraz z rozwojem tych technik sukcesywnie malała wymagana masa materiałów rozszczepialnych przy zachowaniu podobnej mocy: postęp od Fat Man (6,2 kg plutonu, ok. 21 kt) do miniaturowych głowic lat 50. wyrażał właśnie sumę uleprzen w geometrii rdzenia.^3,4

Skala przemysłowa: Mark 4 i rewolucja w arsenale

Pierwszą bronią seryjną korzystającą z lewitowanych rdzeni była bomba Mark 4. Produkowana od 1949 roku (zastępując starszą Mark 3 i jej poprzedniczki), Mark 4 wdrażała lekcje Sandstone na skalę przemysłową. Łącznie wyprodukowano 550 egzemplarzy — imponująca liczba jak na czasy, kiedy każda głowica wymagała pracy setek wykwalifikowanych techników i była traktowana niemal jak unikat.⁴

Bomba Mark 4 była dostępna z kilkoma różnymi rdzeniami, co ilustruje elastyczność modularną systemu:

• 49-LTC-C — lewitowany rdzeń z uranu-235 (testowany w Zebra)
• 49-LCC-C — lewitowany rdzeń kompozytowy pluton-uran
• 50-LCC-C — kolejna wersja lewitowanego rdzenia kompozytowego

Taka modularność była innowacją samą w sobie: zamiast kilku różnych typów bomb dla różnych potrzeb, konstruktorzy stworzyli jeden system z wymiennymi rdzeniami. Rdzeń przechowywano osobno w kapsule transportowej zwanej „ptaszarnią" (birdcage), montując go do bomby tuż przed lotem. To nie tylko poprawiało logistykę, ale też zwiększało bezpieczeństwo — nie-kompleted bron nie mogła ulec przypadkowej detonacji.⁴

Rewolucja w arsenale była natychmiastowa. Stanowi Zjednoczone miały w czerwcu 1948 roku 56 głowic jądrowych (starych wzorców Christy). W czerwcu 1949 roku, rok po Sandstone, liczba ta wzrosła do 169. Ale ważniejszy był wzrost „skutecznego ładunku": te 169 głowic z lewitowanymi rdzeniami miało łącznie wielokrotnie wyższą moc w kilotonie niż te 56 z litymi rdzeniami. Cały arsenał stał się drastycznie bardziej efektywny bez proporcjonalnego wzrostu zużycia materiałów rozszczepialnych. To tłumaczy, dlaczego Sandstone jest często opisywana jako najważniejsza seria prób jądrowych po Trinity — ważniejsza niż spektakularne testy termonuklearne lat 50., które były budowaniem na tej fundamencie.⁴

Hamlet: wzorcowy projekt lewitowany w praktyce bojowej

Kolejnym kluczowym dowodem skuteczności levitated core był projekt Hamlet, zdetonowany 19 maja 1953 roku podczas testu Upshot-Knothole Harry. Był to zaprojektowany przez Theodore'a Taylora układ implozyjny o średnicy 60 cali i masie ok. 7000 funtów (ok. 3175 kg), korzystający z lewitowanego rdzenia Type D.¹

Theodore Taylor (1925–2004) był wyjątkową postacią w historii programu nuklearnego — znany przede wszystkim z projektowania zaskakująco efektywnych konstrukcji rozszczepialnych. W projekcie Hamlet jego celem było wycisnąć maksymalną moc z dostępnego materiału rozszczepialnego przez optymalizację kompresji. Zaplanowana moc wynosiła 37 kt; faktyczny wynik testu to 32 kt — nieco poniżej prognozy, ale wciąż imponujący.¹

Hamlet ilustruje pewien paradoks układów levitated core: chociaż ich potencjał jest wyższy niż układów z litymi rdzeniami, ich precyzja i wrażliwość na szczegóły konstrukcji oznaczają, że małe odchylenia od projektu mogą dać wyniki poniżej prognoz. Projekt Hamletbył pod tym względem typowy: zasada działała, ale liczby nieco rozmijały się z teorią. Uczenie się tej przepaści między teorią a praktyką było istotną częścią procesu opanowywania levitated core na poziomie inżynierskim.^1,4

Ewolucja po Sandstone: miniaturyzacja i wzmocnienie fuzyjne

Sukcesy Sandstone i Hamlet nie były końcem, lecz początkiem drogi. Kolejne lata przyniosły dwa kluczowe trendy: miniaturyzację i wzmocnienie fuzyjne, które rozwinęły idee levitated core w nowych kierunkach.⁴

Miniaturyzacja polegała na zmniejszaniu gabarytów układu implozyjnego przy zachowaniu mocy. Coraz precyzyjniejsze soczewki wybuchowe, lepsze detonatory EBW, nowocześniejsze materiały eksplozywne i doskonalsze techniki obróbki rdzeni pozwalały redukować rozmiar i masę układu. Efektem było przejście od wielkich bomb do małych głowic lotniczych, a następnie do głowic rakietowych. Levitated core z ulepszonym hollow pit stał się kluczowym elementem tego procesu, bo pozwalał uzyskać wysoką sprawność ze stosunkowo małej masy materiałów rozszczepialnych.⁴

Wzmocnienie fuzyjne (boosting) polegało na wprowadzeniu do wnęki wydrążonego rdzenia mieszaniny gazów fuzyjnych — deuteru i trytu — które pod wpływem eksplozji rozszczepialnej wchodziły w reakcję fuzyjną, generując dodatkowe neutrony i energię. Neutrony te dramatycznie zwiększały liczbę aktów rozszczepienia, podnosząc sprawność konwersji materiału rozszczepialnego z typowych kilku–kilkanastu procent do kilkudziesięciu. Boosting był w pewnym sensie logicznym uzupełnieniem levitated core: kompresja levitated core dawała wyższy stop sprężenia, który tworzył lepsze warunki do reakcji fuzyjnej gazów wstrzykniętych do pustej przestrzeni rdzenia. Oba ulepszenia wzajemnie się wzmacniały.^1,3

Połączenie levitated hollow pit + boosting stało się podstawą niemal wszystkich nowoczesnych głowic rozszczepialnych (zarówno jako samodzielne głowice, jak i jako primary w układach termojądrowych). Masa materiałów rozszczepialnych spadła z kilku kilogramów typowych dla Fat Mana do wartości poniżej jednego kilograma w nowoczesnych, lekkich triggerach. Był to postęp niemożliwy do osiągnięcia bez połączenia lewitacji, wydrążonego rdzenia i boostingu — trzech technik rozwijanych w różnych laboratoriach, ale konvergujących ku wspólnemu celowi.^3,4

Zastosowania specjalne i graniczne

Levitated core ma też interesujące zastosowania graniczne. Jednym jest budowa bardzo małych bomb o niskiej mocy (tactical weapons), innym projektowanie głowic penetrujących grunt. W obu przypadkach miniaturyzacja i efektywność, osiągane przez levitated core, są kluczowe.⁴

Najmniejsze głowice jądrowe kiedykolwiek wdrożone — jak W54 stosowana w Davy Crockett i w ręcznych ładunkach demolacyjnych (SADM, Special Atomic Demolition Munitions) — osiągały masę ok. 23 kg przy mocy od kilkudziesięciu ton do 1 kilotony. Były to granice miniaturyzacji osiągalne dzięki kombinacji wszystkich omawianych technik: plutonu zbrojeniowego, lewitowanego wydrążonego rdzenia, boostingu i minimalnego reflektora berylowego. Bez levitated core tego rodzaju miniaturyzacja byłaby fizycznie niemożliwa: lity rdzeń Christy'ego nie dawałby wystarczającej kompresji przy tak małej masie materiałów wybuchowych.⁴

Na przeciwnym końcu skali moc — wielkie rdzenie HEU dla bomb dużej mocy (>100 kt) — levitated core był niezbędny z innego powodu. Przy wielu masach krytycznych materiału rozszczepialnego lity rdzeń byłby samoczynnie krytyczny nawet przed pełną implozją, stwarzając katastrofalne ryzyko. Lewitowany hollow pit rozwiązywał ten problem: pusty rdzeń w konfiguracji spoczynkowej był podkrytyczny, a stan nadkrytyczności osiągał dopiero po sprężeniu przez implozję. Wielka bomba rozszczepieniowa Mk-18 Super Oralloy Bomb (SOB), osiągająca 500 kt w teście Ivy King (1952), była w istocie dużą konstrukcją tego rodzaju — choć szczegóły jej rdzenia pozostają częściowo utajnione.³

Fizyczne granice techniki i jej ograniczenia

Żaden projektowy chwyt nie jest panaceum. Levitated core poprawia sprawność kompresji, ale napotyka twarde granice fizyczne. Po pierwsze, prędkość imploduującej powłoki jest ograniczona własnościami materiałów wybuchowych — w praktyce nie przekracza ok. 8–9 km/s nawet przy najlepszych dostępnych materiałach. Po drugie, spalling i inne zjawiska destrukcji materiału ograniczają, jak cienko można zaprojektować powłokę, i jak szybko ona może się poruszać bez rozpadnięcia się przed zderzeniem z rdzeniem.^1,2

Po trzecie, symetria implozji jest fundamentalnym ograniczeniem. Szczelina standoff daje większą margines dla nieidealności symétry: asymetryczny impuls ciśnienia tworzy asymetryczny ruch powłoki, a ta asymetryczność narasta przez cały czas lotu przez szczelinę. Im większa szczelina, tym więcej czasu na narastanie asymetrii — co ogranicza, jak dużą szczelinę można zastosować w praktyce bez przekraczania progów dopuszczalnego zaburzenia implozji. Projektant musi więc wybalansować zysk z prędkości zderzenia (rośnie ze szczeliną) z ryzykiem rosnącej asymetrii (też rośnie ze szczeliną). Ta równowaga jest jedną z kluczowych decyzji projektowych, podejmowanych na podstawie kodów hydrodynamicznych i wyników testów.^1,4

Wreszcie, levitated core nie jest odpowiedzią na wszystkie problemy projektowe. W bombach działowych (gun-type) jest fizycznie niemożliwy — nie ma czasu ani przestrzeni na szczelinę standoff w długim, wąskim lufie. Dla małych bomb, gdzie minimalizacja masy jest krytyczna, duże szczeliny standoff są niepożądane, bo każda warstwa powietrza to zbędna objętość. Dla bomb penetrujących grunt, które muszą wytrzymać ogromne przeciążenia podczas uderzenia, skomplikowane podpory rdzenia są ryzykowne mechanicznie. Levitated core jest więc narzędziem specjalistycznym — doskonałym w swojej niszy, ale nie zastępującym całego spektrum technik projektowania broni jądrowej.^1,3

Podsumowanie i znaczenie w historii broni jądrowej

Levitated core to jeden z tych konceptów, które łatwo opisać słowami — „szczelina między rdzeniem a tamperem" — ale które kryją w sobie głębię inżynierską widoczną dopiero po bliższym przyjrzeniu. Szczelina to nie „pusta przestrzeń". To precyzyjnie dobrana przestrzeń, w której implodująca powłoka nabiera prędkości i energii kinetycznej, które potem zamienia się na ciśnienie kompresujące rdzeń. Jej wielkość decyduje o prędkości zderzenia, ryzyku spallingu, stabilności mechanicznej i oknie predetonacji. Każdy z tych parametrów sprzężony jest z pozostałymi — zmiana jednego pociąga kaskadę zmian w innych.¹

Historycznie levitated core oznaczał przejście od broni wojennej (Fat Man: nieefektywna, ale działająca) do powojennej (Mark 4: sprawna i seryjnie produkowana). Był to krok, który de facto podwoił skuteczny arsenał nuklearny bez budowania ani grama więcej plutonu. Stał się też fundamentem, na którym wzniesiono późniejsze technologie: hollow pit, boosting, miniaturyzację — i w efekcie całą ewolucję głowic od 20-kilogramowych bomb do kilogramowych głowic na rakietach balistycznych. Paradoksalnie, ta wielka historia techniczna zaczyna się od delikatnej sieci drutów podtrzymujących plutonowy rdzeń wewnątrz uranowego tampera — od szczeliny szeroką na kilka centymetrów, wypełnionej powietrzem. To właśnie o tej „pustej przestrzeni" mówi ten artykuł.^3,4

Dodatkowe materiały multimedialne

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu solid pit i levitated core jako dwóch sposobów kompresji materiału rozszczepialnego. Należy:

1. opisać, co dzieje się z energią ruchu implodującej skorupy w obu wariantach,
2. wskazać, skąd bierze się dodatkowy zysk kompresyjny w układzie lewitowanym,
3. rozpisać jakościowo dwa szoki powstające przy zderzeniu,
4. porównać wrażliwość obu układów na niedoskonałą symetrię,
5. sformułować wniosek, dlaczego prostszy układ może być czasem preferowany mimo niższej sprawności.

Celem ćwiczenia jest pokazanie, że levitated core nie jest magicznym ulepszeniem, lecz świadomym kompromisem projektowym.

Drugie ćwiczenie powinno dotyczyć ryzyk konstrukcyjnych tej architektury. Należy:

1. wypisać możliwe sposoby podparcia lewitującego rdzenia,
2. wyjaśnić, jak podpory mogą zaburzać symetrię implozji,
3. opisać zjawisko spallingu i jego wpływ na czas zderzenia,
4. odnieść to do ryzyka predetonacji przy wydłużonym oknie krytyczności,
5. ocenić, kiedy korzyść z lepszej kompresji może nie równoważyć dodatkowego ryzyka technologicznego.

To ćwiczenie ma pokazać, że postęp w konstrukcji bomb rozszczepieniowych polegał często na balansowaniu nowych korzyści z nowymi trybami awarii.
