Obrona w głąb: pięć poziomów bezpieczeństwa reaktorów jądrowych

Streszczenie

W energetyce jądrowej nie projektuje się bezpieczeństwa w założeniu, że „nic złego się nie wydarzy”. Projektuje się je tak, jakby każdy pojedynczy element mógł zawieść, operator mógł popełnić błąd, a kilka niekorzystnych zjawisk mogło na siebie nałożyć się w złym momencie. Z tej logiki wyrasta zasada defence in depth, po polsku najczęściej nazywana obroną w głąb albo głęboką obroną. Nie polega ona na jednej cudownej barierze, lecz na wielu warstwach: od jakości projektu i materiałów, przez systemy regulacji i zabezpieczeń, aż po działania poza terenem elektrowni.¹

Najważniejszy sens tej zasady polega na tym, że każdy poziom ma przejąć problem wtedy, gdy poprzedni poziom nie wystarczył. Jeżeli zawiedzie normalna eksploatacja, układ ma wykryć odchylenie. Jeżeli samo wykrycie nie zatrzyma awarii, mają wejść systemy bezpieczeństwa. Jeżeli mimo to dojdzie do ciężkiej sekwencji awaryjnej, projekt ma ograniczyć skutki i zatrzymać produkty rozszczepienia wewnątrz kolejnych barier. A jeżeli nawet to nie wystarczy, pozostaje jeszcze poziom ochrony ludności poza zakładem. To właśnie odróżnia dojrzały reaktor energetyczny od prostego źródła ciepła z paliwem jądrowym w środku.^1,2

Rozszerzenie tematu

Najprostszy sposób, by zrozumieć obronę w głąb, to wyobrazić sobie, że reaktor nie jest jednym urządzeniem, lecz szeregiem pytań zadawanych konstruktorowi. Co się stanie, jeśli pompa przestanie pracować? Co się stanie, jeśli pomiar temperatury skłamie? Co się stanie, jeśli operatorem zawładnie błędna diagnoza sytuacji? Co się stanie, jeśli pęknie rura obiegu pierwotnego? Co się stanie, jeśli dojdzie do stopienia rdzenia? Projektowanie bezpiecznej elektrowni jądrowej polega właśnie na tym, by na każde z tych pytań mieć więcej niż jedną odpowiedź.¹

Źródło z II Szkoły Energetyki Jądrowej ujmuje to bardzo klarownie. Obrona w głąb została wprowadzona dlatego, że nie można w pełni ufać żadnemu pojedynczemu elementowi technicznemu ani żadnemu pojedynczemu człowiekowi.¹ Jeżeli bezpieczeństwo zależy wyłącznie od jednej pompy, jednego czujnika, jednej procedury albo jednej decyzji operatora, to nie jest to jeszcze architektura odporna. Dopiero układ, w którym wiele poziomów przejmuje funkcję po awarii poprzedniego, daje realną szansę powstrzymania sekwencji zdarzeń, zanim przerodzi się ona w uwolnienie radioaktywności do otoczenia.

Klasyczna postać tej zasady obejmuje pięć poziomów. Poziom pierwszy to projekt z zapasami bezpieczeństwa, właściwy dobór materiałów, jakość wykonania i kultura bezpieczeństwa. To ważne, bo bezpieczeństwo jądrowe nie zaczyna się od awaryjnego przycisku, tylko od tego, czy zbiornik ciśnieniowy, koszulki paliwowe, spawy, kable, zawory i układy pomiarowe zostały zaprojektowane i wykonane tak, by w ogóle rzadko wchodzić w stan awaryjny.¹ Jeżeli ten poziom jest słaby, wszystkie kolejne zaczynają pracować zbyt często i cały system traci margines.

Poziom drugi to kontrola odchyleń od normalnej pracy i wykrywanie uszkodzeń. Tu wchodzą układy regulacji, alarmy, diagnostyka i wszelkie mechanizmy, które pozwalają wcześnie zauważyć, że parametry odbiegają od wartości nominalnych.¹ Sens jest prosty: im wcześniej wykryje się problem, tym większa szansa, że zostanie opanowany jeszcze zanim dojdzie do uszkodzenia paliwa albo obiegu pierwotnego. To poziom, na którym elektrownia ma „poczuć”, że coś zaczyna iść źle, i skorygować pracę zanim zajdzie potrzeba włączania pełnych systemów bezpieczeństwa.

Poziom trzeci to już klasyczne systemy zabezpieczeń i systemy bezpieczeństwa: awaryjne wyłączenie reaktora, układy doprowadzenia wody chłodzącej do rdzenia, obudowa bezpieczeństwa i wszystkie te rozwiązania, które mają zadziałać wtedy, gdy samo sterowanie normalną pracą już nie wystarcza.¹ W praktyce właśnie tutaj pojawia się większość elementów, które laik kojarzy z „bezpieczeństwem reaktora”: pręty bezpieczeństwa, hydroakumulatory, pompy awaryjne, zasilanie rezerwowe, zawory odciążające, systemy odbioru ciepła powyłączeniowego.

Poziom czwarty obejmuje działania i środki przeznaczone do opanowania awarii ciężkich i minimalizacji ich skutków. To tutaj wchodzą rozwiązania takie jak zarządzanie wodorem, utrzymanie szczelności obudowy bezpieczeństwa przy ciężkiej awarii, chwytacze stopionego rdzenia czy pasywne układy długoterminowego chłodzenia.^1,2 Ten poziom stał się szczególnie ważny po Three Mile Island, a jeszcze bardziej po Czarnobylu, bo pokazał, że samo przekonanie „do stopienia rdzenia i tak nie dojdzie” jest za słabą podstawą projektową.

Poziom piąty wykracza już poza samą elektrownię i dotyczy ochrony ludności: planów awaryjnych, komunikacji, monitoringu radiacyjnego, ewentualnych działań osłonnych i organizacji odpowiedzi poza zakładem.¹ To poziom ostatni nie dlatego, że jest nieważny, lecz dlatego, że ma działać dopiero wtedy, gdy wcześniejsze poziomy nie zdołały całkowicie zatrzymać zagrożenia w granicach obiektu.

Warto jednak pamiętać, że pięć poziomów to tylko szkielet. Prawdziwa treść obrony w głąb leży w konkretnych narzędziach projektowych. Pierwszym z nich jest redundancja, czyli rezerwowanie układów. Jeżeli jedna pompa awaryjnego chłodzenia wystarcza do wykonania zadania, to projekt często przewiduje trzy albo cztery równoległe tory, z których każdy mógłby przejąć funkcję pozostałych.¹ Nie chodzi tu o marnotrawstwo sprzętu, lecz o ochronę przed awarią pojedynczego elementu i o możliwość prowadzenia przeglądu jednego toru bez utraty całej funkcji bezpieczeństwa.

Drugim narzędziem jest różnorodność. Sama redundancja nie wystarcza, jeśli wszystkie podukłady mogą zawieść z tej samej przyczyny. Dlatego ważne funkcje bezpieczeństwa realizuje się często przy użyciu elementów działających na różnych zasadach: różnych torów pomiarowych, różnych napędów pomp albo różnych sygnałów wejściowych dla systemów zabezpieczeń.¹ W źródle podano dobry przykład: układ awaryjnego wyłączenia może reagować zarówno na temperaturę, jak i na ciśnienie, a oba sygnały są mierzone wielokanałowo i oceniane według logiki głosowania 2 z 3. W ten sposób błąd pojedynczego czujnika albo nawet całej rodziny czujników nie musi od razu oznaczać utraty funkcji ochronnej.

Trzecim narzędziem jest rozdzielenie przestrzenne i fizyczne. Jeżeli cztery równoległe tory bezpieczeństwa biegną obok siebie tym samym korytarzem kablowym, to jeden pożar albo jedno zalanie może pozbawić układ wszystkich naraz. Dlatego nowoczesne elektrownie rozdzielają podsystemy w różnych częściach budynku, oddzielają trasy kablowe, stosują odrębne przedziały pożarowe i projektują obiekt tak, by pojedyncze zdarzenie zewnętrzne nie mogło wyeliminować całej funkcji bezpieczeństwa.¹ To jeden z tych elementów, które rzadko robią wrażenie w popularnych opisach reaktorów, ale w praktyce są absolutnie fundamentalne.

Z obroną w głąb ściśle wiąże się także pojęcie kolejnych barier materiałowych przeciw ucieczce produktów rozszczepienia. W źródle opisano cztery podstawowe bariery: sam materiał paliwowy, koszulki prętów paliwowych, granicę ciśnieniową obiegu pierwotnego oraz obudowę bezpieczeństwa.¹ To bardzo użyteczny porządek, bo pokazuje, że „radioaktywność nie siedzi luzem w budynku reaktora”. Najpierw większość produktów rozszczepienia pozostaje w paliwie. Jeżeli paliwo zostanie uszkodzone, nadal istnieje koszulka. Jeżeli dojdzie do utraty szczelności obiegu, pozostaje obudowa bezpieczeństwa. Każdy kolejny poziom ma przejąć zagrożenie, gdy poprzedni został naruszony.

Taki model dobrze tłumaczy, dlaczego awaria Three Mile Island i awaria Czarnobyla dały tak różne skutki. W TMI doszło do ciężkiego uszkodzenia rdzenia, ale obudowa bezpieczeństwa utrzymała radioaktywność w granicach obiektu i uwolnienia do środowiska pozostały bardzo małe.¹ Innymi słowy, wcześniejsze poziomy zawiodły częściowo, ale ostatnia bariera zadziałała. W RBMK czarnobylskim problem był głębszy: reaktor miał dodatnie sprzężenia w pewnych sytuacjach awaryjnych, był oparty na dziedzictwie wojskowego projektu produkcyjnego, a przede wszystkim nie miał pełnej obudowy bezpieczeństwa w zachodnim sensie tego pojęcia.¹ To dlatego tamta awaria nie była po prostu „gorszą wersją TMI”, lecz przykładem innej filozofii konstrukcyjnej, w której kluczowe poziomy obrony były słabsze albo niepełne.

Z tego punktu widzenia obrona w głąb nie jest sloganem propagandowym. To skrót dla bardzo konkretnej architektury decyzji. Czy reaktor ma naturalne, ujemne sprzężenie zwrotne, które pomaga samoczynnie obniżać moc przy pogorszeniu chłodzenia? Czy pręty bezpieczeństwa opadają do rdzenia pod działaniem grawitacji po zaniku zasilania? Czy są pasywne hydroakumulatory, które otworzą się samoczynnie po spadku ciśnienia? Czy podsystemy awaryjne są od siebie odseparowane? Czy obudowa bezpieczeństwa wytrzyma nadciśnienie, wodór, uderzenie z zewnątrz i długotrwały brak zasilania? Każde z tych pytań dotyczy innego poziomu albo innego narzędzia obrony w głąb.^1,2

W tym miejscu dobrze łączy się to z artykułami o reaktorach energetycznych i reaktorach generacji III/III+. Tam omawiane są konkretne rodziny konstrukcyjne i ich rozwiązania sprzętowe. Tutaj interesuje nas poziom wyżej: wspólna logika, która każe budować wiele poziomów obrony, wiele barier i wiele sposobów wykonywania tej samej funkcji bezpieczeństwa. EPR i AP1000 różnią się drogą techniczną, ale oba są próbą odpowiedzi na ten sam zestaw pytań o awarie ciężkie, długotrwały zanik zasilania i zatrzymanie radioaktywności wewnątrz obiektu.^1,2

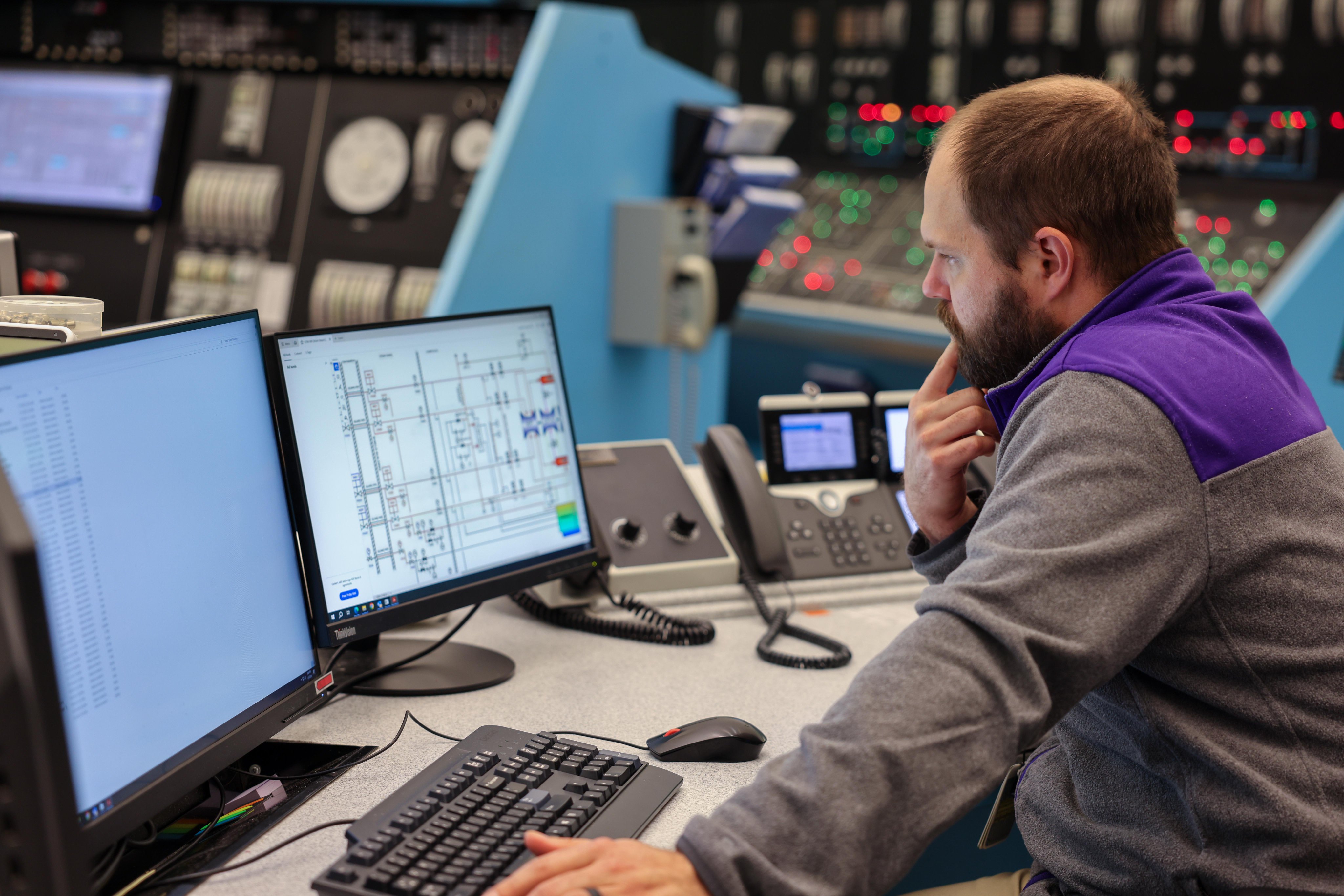

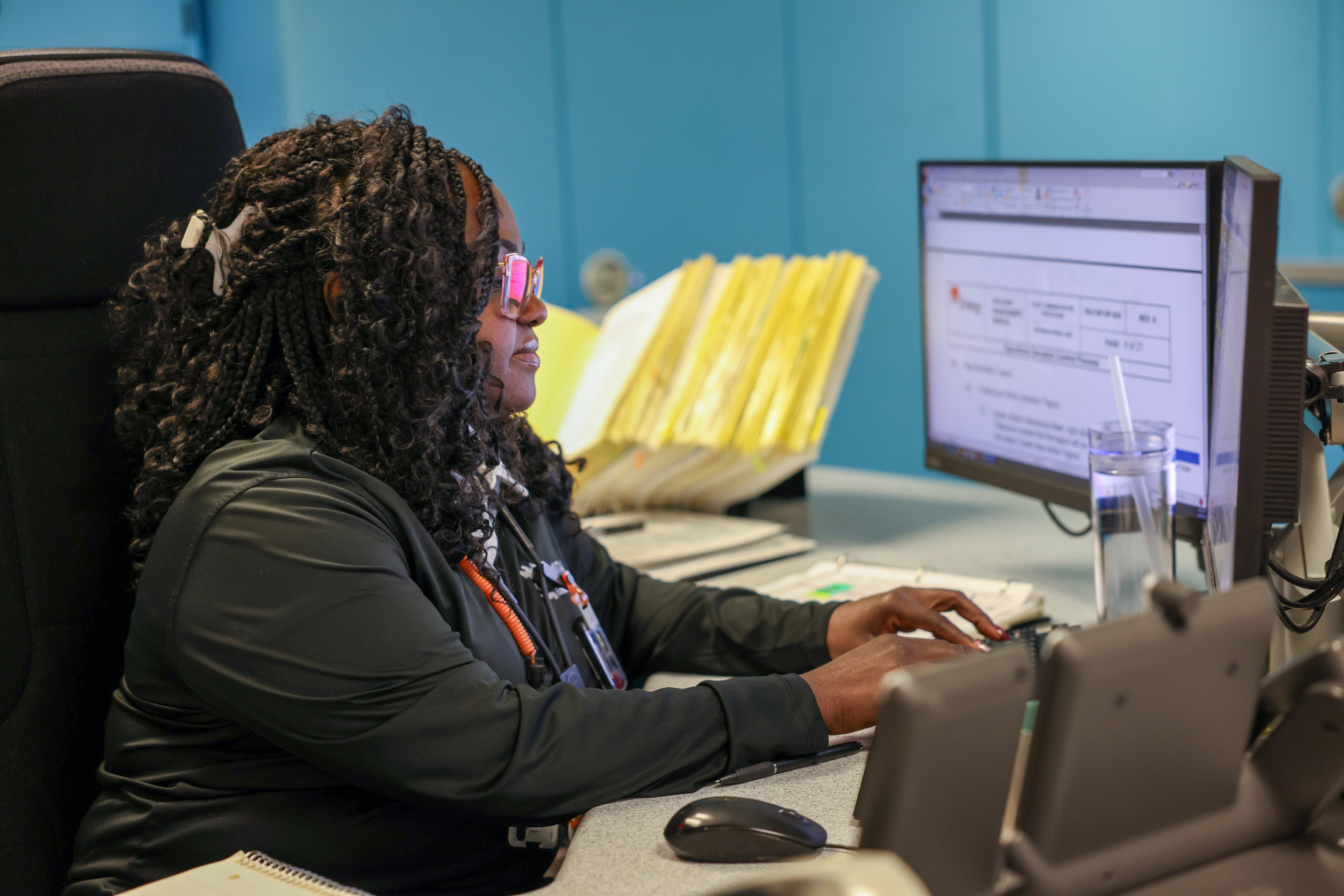

Ważne jest też to, że obrona w głąb nie kończy się na sprzęcie. Źródło mocno akcentuje kulturę bezpieczeństwa, czyli zasadę, że bezpieczeństwo ma pierwszeństwo przed produkcją energii.¹ To nie jest miękki dodatek do twardej techniki. Bez tej zasady operator może czuć presję, by utrzymywać blok w ruchu mimo niepewnego stanu aparatury; kierownictwo może odwlekać postój; procedury mogą być obchodzone jako „zbyt ostrożne”. W systemie jądrowym taka presja organizacyjna bardzo szybko staje się problemem inżynierskim. Dlatego poziom pierwszy obejmuje nie tylko stal, beton i obliczenia, ale także organizację pracy i sposób podejmowania decyzji.

Najkrótsze podsumowanie jest więc takie: obrona w głąb to nie pojedynczy system bezpieczeństwa, lecz filozofia projektowania całego obiektu. Jej sens polega na tym, że awaria nie ma prawa przejść prostą linią od pierwszego uszkodzenia do katastrofalnego uwolnienia. Ma po drodze napotykać kolejne przeszkody: zapas projektowy, wykrywanie odchyleń, systemy awaryjne, bariery materiałowe, zarządzanie ciężką awarią i w ostateczności ochronę poza terenem zakładu.^1,2 Jeżeli któryś poziom zawiedzie, następny ma jeszcze szansę przejąć problem.

Historia i ewolucja zasady Defence in Depth

Zasada wielowarstwowego bezpieczeństwa nie powstała jednorazowo — ewoluowała przez kilkadziesiąt lat na podstawie doświadczeń eksploatacyjnych, analiz bezpieczeństwa i po każdej poważniejszej awarii.

Lata 1950.–60. — pierwsze regulacje NRC i IAEA:

Pierwsze licencje reaktorów w USA opierały się na prostszym modelu: barierze paliwa i obudowie ciśnieniowej. Rola obudowy bezpieczeństwa była rozumiana głównie jako zatrzymanie produktów rozszczepienia po awarii koszulki. Jeszcze w latach 60. budowano reaktory bez pełnych obudów bezpieczeństwa (np. RBMK w ZSRR, Magnox w Wielkiej Brytanii), zakładając, że same bariery paliwa i obiegu wystarczą.

TMI 1979 — przełom w podejściu do awarii ciężkich:

Przed TMI analitycy bezpieczeństwa zakładali, że stopienie rdzenia jest zdarzeniem „praktycznie niemożliwym" i nie wymagającym projektowania systemów zarządzania. TMI ujawniło, że reaktor może wejść w ciężką awarię rdzenia przy kombinacji uszkodzeń sprzętowych i błędów ludzkich — i że brak wyraźnych procedur i narzędzi do zarządzania taką sytuacją jest poważną luką.

Po TMI NRC wymagał od operatorów:

• Opracowania procedur opartych na stanie (Symptom-Based Emergency Operating Procedures)
• Wzmocnienia programów szkoleń symulatorowych
• Instalacji dodatkowych wskaźników i systemów diagnostycznych dla awarii ciężkich

Czarnobyl 1986 — kwestionowanie projektu reaktora:

Czarnobyl pokazał, że sam projekt reaktora może być fundamentalną przyczyną katastrofy. RBMK miał dodatni współczynnik reaktywności parowy (pozytywny efekt parowy) w warunkach niskiej mocy — przy zmniejszeniu przepływu chłodziwa wzrost wrzenia zwiększał, a nie zmniejszał moc. To było fundamentalnie antyopozycyjne zachowanie.

IAEA w odpowiedzi sformalizowała zasady bezpieczeństwa jądrowego w serii norm (IAEA Safety Standards, seria NS). Kluczowy dokument NS-R-1 (2000, later SSR-2/1) usystematyzował pięć poziomów obrony w głąb jako formalnie wymagany standard projektowy dla nowych reaktorów energetycznych.

Fukushima 2011 — nowa warstwa po zdarzeniu ekstremalnym:

Fukushima ujawniła lukę w zasadzie obrony w głąb: systemy bezpieczeństwa (pasywne i aktywne) zostały zaprojektowane z założeniami o zdarzeniach „poza bazą projektową" (BDBA), które zostały przekroczone przez tsunami o wysokości 14–15 metrów, gdy projekt zakładał 6 metrów. Urwało to zasilanie przez 8–12 godzin a potem na dłużej.

Lekcja z Fukushimy spowodowała nową falę wymagań:

• Systemy FLEX (Flexible coping Strategies) w USA — mobilne generatory i pompy zdolne dotrzeć na teren elektrowni z zewnątrz
• Filtrowane systemy odpowietrzania obudów (FCVS — Filtered Containment Venting Systems)
• Procedury zarządzania zasilaniem zanikającym (Station Blackout Management)
• Ocena ryzyka od zjawisk ekstremalnych (HCLPF — High Confidence of Low Probability of Failure)^1,2,3

Cztery bariery materiałowe — szczegółowe właściwości

Cztery bariery nie są równoważne ani jednakowej grubości. Każda ma inny mechanizm zatrzymywania i inne słabości.

Bariera 1 — Pelety paliwa (UO₂ lub MOX):

Dwutlenek uranu jest ceramicznym materiałem o bardzo wysokiej temperaturze topnienia (T_m = 2 865°C). W normalnej pracy reaktora zatrzymuje ok. 95–99% produktów rozszczepienia wewnątrz struktury krystalicznej — częściowo przez fizyczne uwięzienie w matrycy, częściowo przez efekty chemiczne wiązań.

Słabości:

• Przy temperatury > 1 600°C (UO₂) lub już od ok. 900°C (MOX) paliwo zaczyna uwalniać gazowe produkty rozszczepienia (xenon, krypton, jod)
• Przy temperaturze > 2 200°C paliwo zaczyna mięknąć i wyciekać ze struktury
• Promieniowanie uszkadza sieć krystaliczną — z biegiem lat zdolność zatrzymywania się zmniejsza

Bariera 2 — Koszulki prętów paliwowych (Zr lub stal):

Standardowe koszulki z cyrkonowego stopu (Zircaloy-4, M5, ZIRLO) są rurkami o grubości 0,5–0,7 mm i długości 3,6–4,2 m. Zawierają pelety paliwa w rządkach i uszczelniają je od chłodziwa.

Słabości:

• Przy T > 1 200°C cyrkon reaguje z parą wodną: Zr + 2H₂O → ZrO₂ + 2H₂. Reakcja jest silnie egzotermiczna (+586 kJ/mol H₂O). Uwolniony wodór jest palny i potencjalnie wybuchowy
• Przy T > 1 500°C cyrkon topi się i koszulka traci szczelność
• Napromieniowanie (fluencja neutronów) powoduje kruchość stopu — zwiększa ryzyko pęknięcia przy szybkich zmianach temperatury

Bariera 3 — Układ ciśnieniowy (obudowa ciśnieniowa reaktora i obieg pierwotny):

W PWR obejmuje zbiornik ciśnieniowy reaktora (RPV — Reactor Pressure Vessel), parę wytwornicę, kompensator ciśnienia i rurociągi obiegu pierwotnego. W BWR grubościenny zbiornik jest mniejszy, bo brak pary wytwornic.

RPV to grubościenny stalowy zbiornik o grubości 20–25 cm (PWR 900 MW typ EDF) lub 25–30 cm (EPR), wykonany ze stali bainitycznej. Ciśnienie nominalne: 15,5 MPa (PWR), 7 MPa (BWR). Temperatura chłodziwa: 290–325°C (PWR).

Słabości:

• Napromieniowanie neutronowe powoduje stopniowe kruchienie stali (embrittlement) — jest powodem ograniczenia życia reaktora i wymagania próbek nadzoru (surveillance specimens)
• Przy „termicznym szoku" (wtłoczenie zimnej wody do gorącego zbiornika) istnieje ryzyko naprężeń termicznych przy zbyt skruchionej stali — stąd limity temperatury ECCS (Emergency Core Cooling Systems)
• Zerwanie RPV jest zdarzeniem projektowo niemożliwym (Leak-Before-Break) dzięki inspekcjom ultrasonograficznym

Bariera 4 — Obudowa bezpieczeństwa (containment):

Obudowa bezpieczeństwa to ostatnia bariera inżynieryjna. Jej funkcja: zatrzymać radioaktywność w przypadku uszkodzenia wszystkich poprzednich barier.

Typy obudów:

• Sferyczna stalowa (pierwsze generacje, np. Pressurized Water Reactor Siemens/Framatome) — prosta geometria, duży zabudowy, łatwa analizy szczelności
• Cylindryczna sprężona betonowa z wykładziną stalową (AP1000, AP600) — grubość betonu ok. 0,9 m, stałe ciśnienie projektowe ok. 0,4 MPa. Układ pasywnego chłodzenia przez wodę spływającą po zewnętrznych ścianach obudowy
• Podwójna (double containment) (EPR, AES-2006) — wewnętrzna cylindryczna obudowa stalowo-betonowa + zewnętrzna betonowa osłona ochronna (chroni przed uderzeniem samolotu, falami ciśnieniowymi)
• Mark I i Mark II w BWR (stosowane w Fukushimie) — mniejsze objętości niż PWR, wyższe ciśnienia wewnętrzne, z systemami kominkowymi (suppression pool / wetwell)^1,2,3

Pasywne vs aktywne systemy bezpieczeństwa

Jedną z kluczowych innowacji reaktorów generacji III+ jest przejście od systemów aktywnych (wymagających zasilania i uruchomienia) do systemów pasywnych (działających bez zasilania, przez grawitację i różnice temperatury).

Cecha	System aktywny	System pasywny
Zasilanie	Wymaga elektryczności	Nie wymaga prądu (grawitacja, konwekcja, sprężone gazy)
Uruchomienie	Wymaga sygnału sterowania i mechanicznego uruchomienia	Uruchamia się automatycznie przez zmianę warunków fizycznych
Niezawodność	Zależy od dostępności zasilania i sprawności mechanizmu	Nie zależy od zasilania; podatny na inne awarie (zapchanie rur, korozja)
Pojemność	Nieograniczona (przy dostępności zasilania)	Ograniczona skończonym zasobem (zbiornik wody, akumulator ciepła)
Przykład	Pompy ECCStradycyjny PWR	Hydroakumulatory, pasywne systemy AP1000 (4 × 700 m³)

AP1000 — model pasywnego systemu bezpieczeństwa:

Westinghouse AP1000 jest zaprojektowany tak, by w ciągu 72 godzin po wyłączeniu nie wymagał żadnej akcji operatora, zasilania elektrycznego ani zewnętrznych zasobów. Kluczowe pasywne systemy:

• Pasywny system chłodzenia rdzenia: 4 zbiorniki hydroakumulatorów pod sprężeniem azotu + 2 zbiorniki grawitacyjne zawieszone wysoko nad reaktorem
• Pasywne chłodzenie obudowy: woda ze zbiornika na dachu spływa po zewnętrznej ściance obudowy, chłodząc ją, bez pomp
• Pasywny odprowadznik ciepła powyłączeniowego: chłodnice konwekcyjne zanurzone w zbiornikach wody nad reaktorem

System pasywny nie jest jednak doskonały — po 72 godzinach wymaga uzupełnienia zasobów (wody, azotu). Zaprojektowany jest z założeniem, że w tym czasie dotrze pomoc zewnętrzna. Fukushima pokazała, że to założenie może być niepewne, stąd wymagania FLEX dla systemu uzupełniania zasobów pasywnych.^2,3

Fukushima 2011 — lekcje dla obrony w głąb

Fukushima Daiichi była reaktywna i zaprojektowaną elektrownią BWR Mk-I (Mark I), z reaktorami uruchomionymi w 1971–1979 roku. 11 marca 2011 roku trzęsienie ziemi o magnitudzie 9,0 wyłączyło sieć energetyczną. Generatory diesla uruchomiły się automatycznie — ale zostały zalane przez tsunami po 50 minutach.

Co zadziałało:

• Reaktory zostały SCRAM'owane (awaryjnie wyłączone) przez system bezpieczeństwa w ułamkach sekundy po pierwszych wstrząsach
• Pręty bezpieczeństwa opadły do rdzenia i zatrzymały łańcuchową reakcję
• W pierwszych godzinach chłodzenie awaryjne pracowało na bateriach

Co zawiodło:

• Station Blackout (SBO) trwał > 8 godzin, a potem niemal nieprzerwalnie przez kilkanaście dni
• Ciepło powyłączeniowe (ok. 100 MW w pierwszej godzinie, malejące do 20 MW po 10 godzinach) nie było odprowadzane po utracie zasilania pomp
• Obudowy Mk-I były małe — wytworzyło się w nich ciśnienie i temperatura, aż pokrywy zaczęły przeciekać
• Wodór uwolniony z utleniania cyrkonowych koszulek gromadził się w budynkach reaktorów i eksplodował (budynek 1, 3, 4)

Lekcje dla projektu obrony w głąb:

1. Station Blackout musi być scenariuszem projektowym z dłuższym horyzontem. Przed Fukushimą projektowano SBO na 4–8 godzin. Po Fukushimie wymagane jest 72 godziny lub więcej.

2. Zarządzanie wodorem jest kluczowe. Instalacja katalitycznych rekombinatorów wodoru (PAR — Passive Autocatalytic Recombiner) stała się wymagana w wielu krajach po Fukushimie. AP1000 ma je wbudowane.

3. Filtrowane odpowietrzanie obudowy (FCVS) — gdy ciśnienie w obudowie rośnie, musi być możliwe jego kontrolowane obniżenie z jednoczesnym zatrzymaniem jodu i cząstek. Fukushima Mk-I nie miała filtrowanego FCVS, co skomplikowało zarządzanie.

4. Zewnętrzne zasoby i FLEX — każda elektrownia musi mieć plan dostarczenia wody, prądu i pomp z zewnątrz w ciągu 24–72 godzin.^1,2,3

Polska perspektywa — AP1000 w polskich planach

Polska wybrała AP1000 Westinghouse jako technologię dla pierwszej elektrowni jądrowej (umowa intencyjna 2023). Wybór AP1000 ma bezpośrednie implikacje dla poziomu obrony w głąb:

Pasywne systemy bezpieczeństwa:

AP1000 jest pierwszym pasywnym reaktorem PWR, który przeszedł pełną certyfikację NRC (2011). Jego 72-godzinna okno bezobsługowości — właśnie lekcja z Fukushimy — jest kluczowym argumentem w debacie o bezpieczeństwie nowej polskiej elektrowni.

Podwójna obudowa bezpieczeństwa:

AP1000 stosuje podwójną obudowę — wewnętrzna stalowa i zewnętrzna betonowa. Zewnętrzna chroni przed: uderzeniem samolotu (klasyfikacja: odrzutowiec o masie do ok. 40 ton), falami podmuchowymi i zdarzeniami zewnętrznymi. To jest wprost odpowiedź na wymagania po Czarnobylu i 9/11.

IAEA FSAR i ocena PAA:

Przed udzieleniem licencji polskiej elektrowni PAA przeprowadzi pełną ocenę bezpieczeństwa (FSAR — Final Safety Analysis Report). Dokument ten będzie oceniał wszystkie pięć poziomów obrony w głąb dla konkretnej lokalizacji, warunków sejsmicznych, hydrologicznych i demograficznych Polski.^1,2,3

Poziom piąty — plany awaryjne poza elektrownią

Piąty poziom obrony w głąb jest jedynym, który formalnie wykracza poza ogrodzenie elektrowni. Planowanie awaryjne poza zakładem (OEP — Offsite Emergency Planning) jest wymagane przez prawo jądrowe każdego kraju posiadającego elektrownie i jest bezpośrednio wymagane przez IAEA w standardach GS-R-2 i GSG-2.

Strefy planowania awaryjnego:

Wokół każdej elektrowni wyznacza się strefy planowania o różnym reżimie działań ochronnych:

• EPZ (Emergency Planning Zone) — typowo 10–20 km w różnych krajach. W tej strefie przygotowuje się szczegółowe plany ewakuacji, rozdysponowuje tabletki jodku potasu, organizuje system ostrzegania
• Strefa ukrycia (shelter zone) — bliższa strefa, gdzie podstawową akcją jest nakaz pozostania w budynkach (ukrycie) w pierwszych godzinach zdarzenia
• Strefa dystrybucji KI — potencjalnie większa niż EPZ, gdzie tabletki jodku potasu są dystrybuowane zapobiegawczo

Elementy planu awaryjnego:

Plan awaryjny obejmuje: system wczesnego ostrzegania ludności (syreny, SMS, radio), organizację ewakuacji i tras ewakuacyjnych, miejsca zgromadzeń i schrony, system medyczny (dekontaminacja, dozymetria), zaopatrzenie w tabletki jodku potasu, współpracę z wojskiem i policją, plany dla szkół i szpitali, komunikację z mediami.

Polska kontekst:

Dla polskiej elektrowni — planowanej w Lubiatowie-Kopalino lub okolicach — plan awaryjny będzie musiał być opracowany przez władze województwa, zaopiniowany przez PAA i ćwiczony regularnie (minimum co kilka lat). Brak takiego planu jest jednym z warunków odmowy licencji operacyjnej przez PAA.^1,3

Trzy przykłady numeryczne

Przykład 1: Czas chłodzenia awaryjnego rdzenia po wyłączeniu

Po wyłączeniu reaktora o mocy termicznej P₀ = 3 000 MW_t ciepło powyłączeniowe maleje zgodnie z przybliżeniem:

P(t) ≈ 0,066 × P₀ × t^(-0,2)   [t w sekundach, P w MW]

Po 1 minucie (t = 60 s):

P(60) ≈ 0,066 × 3 000 × 60^(-0,2) ≈ 0,066 × 3 000 × 0,458 ≈ 90,6 MW

Po 1 godzinie (t = 3 600 s):

P(3600) ≈ 0,066 × 3 000 × 3600^(-0,2) ≈ 0,066 × 3 000 × 0,274 ≈ 54,3 MW

Po 24 godzinach (t = 86 400 s):

P(86400) ≈ 0,066 × 3 000 × 86400^(-0,2) ≈ 0,066 × 3 000 × 0,152 ≈ 30,1 MW

Łączna energia cieplna do odprowadzenia w pierwszych 24 godzinach:

E ≈ ∫₀^86400 P(t) dt ≈ P₀ × 0,066 × [t^0,8 / 0,8] od 0 do 86400
E ≈ 3 000 × 0,066 / 0,8 × 86400^0,8 ≈ 247,5 × 12 500 ≈ 3 090 GJ = 858 MWh

To jest energia, którą systemy chłodzenia muszą odprowadzić w pierwszej dobie — odpowiednik ok. 740 ton wody podgrzanej od 20°C do 120°C.¹

Przykład 2: Ułamek defektowych koszulek i aktywność chłodziwa

W reaktorze PWR typowa specyfikacja to < 0,1% prętów z defektami koszulki w ciągu cyklu. Przy 193 zestawach paliwowych po 264 pręty każdy:

N_całkowite = 193 × 264 = 50 952 pręty
N_defektowe(0,1%) ≈ 51 prętów

Każdy defekt koszulki powoduje wyciek gazowych produktów rozszczepienia (Kr, Xe, I) do chłodziwa. Aktywność chłodziwa rośnie liniowo z liczbą defektów i podlega monitorowaniu online. Limit aktywności chłodziwa (np. I-131 < 1 µCi/ml w USA) determinuje, kiedy reaktor musi być wyłączony na „proszek" paliwowy (fuel shuffle).^1,3

Przykład 3: Czas zadziałania pręta bezpieczeństwa

Typowy czas od sygnału SCRAM do pełnego wejścia prętów bezpieczeństwa w rdzeń (drop time) dla prętów grawitacyjnych PWR: 2–4 sekundy. Dla porównania, elektroniczne systemy wyzwalania generują sygnał SCRAM w ciągu kilku milisekund od przekroczenia progu — więc czas reaktora na zatrzymanie jest w rzeczywistości zdominowany przez mechaniczną prędkość opadania prętów, nie przez czas przetwarzania sygnału. W tym czasie reaktor „wybija" moc — szybkość wyłączenia zależy od efektu antyneutronu (negative void coefficient, negative temperature coefficient) i od szybkości opadania prętów.

Dla RBMK przy dodatnim efekcie parowym: w pierwszych sekundach po poleceniu SCRAM moc reactora może chwilowo wzrosnąć, zanim pręty dotrą do rdzenia. To właśnie ten efekt był jedną z przyczyn wybuchu w Czarnobylu (reaktor był w trybie niskiej mocy z dużym udziałem pary, pręty weszły do rdzenia i początkowo zwiększyły reaktywność dolną częścią grafitową grafitowych końcówek prętów — efekt "positive scram").^1,2

Podsumowanie dydaktyczne

Obrona w głąb jest jednym z najważniejszych pojęć w inżynierii systemów bezpieczeństwa krytycznych — i nie tylko w energetyce jądrowej.

Przekrój przez inżynierię systemową. Pięć poziomów i cztery bariery to konkretne instancje ogólniejszej zasady defense-in-depth stosowanej w projektowaniu systemów lotniczych (wiele torów sterowania, redundantne systemy hydrauliczne), chemicznych (alarmy, zawory bezpieczeństwa, wały ochronne), informatycznych (wielowarstwowe firewalle, odizolowane sieci, backupy) i innych.

Most między projektem a kulturą. Poziom pierwszy obejmuje nie tylko beton i stal, ale kulturę bezpieczeństwa i zarządzanie. To rzadki przykład, gdzie inżynieryjny dokument (NS-R-1 IAEA) explicite wymaga od licencjobiorcy udowodnienia, że organizacja promuje bezpieczeństwo nad produkcję. Dla polskiego doktoranta interesującego się zarządzaniem lub socjologią organizacji — jest to fascynujący punkt styku nauk technicznych i społecznych.

Lekcja z historii. Ewolucja zasady — od prostej obudowy przez pięć poziomów do pasywnych systemów i FLEX — jest historią nauki wyciąganej z awarii. TMI, Czarnobyl, Fukushima każdy z osobna wniósł konkretne ulepszenia. Żadna z tych katastrof nie podważyła zasady obrony w głąb — każda ją wzmocniła i uszczegółowiła. W tym sensie katastrofy jądrowe są analogiczne do katastrof lotniczych: nie prowadzą do porzucenia technologii, lecz do jej głębszego zrozumienia i systematycznego eliminowania błędów konstrukcyjnych i organizacyjnych, co stopniowo czyni ją coraz bezpieczniejszą. Wskaźniki bezpieczeństwa lotnictwa i energetyki jądrowej poprawiają się z każdą dekadą właśnie dlatego, że wypadki są szczegółowo analizowane i wyciągane są z nich systemowe wnioski — w odróżnieniu od wielu innych dziedzin, gdzie wypadki są traktowane jako zdarzenia losowe, a nie jako sygnały systemu wymagające odpowiedzi projektowej.

Implikacje dla polskiej elektrowni. Polska decydując się na AP1000 wybiera reaktor, który ma wbudowaną odpowiedź na lekcje ze wszystkich trzech dużych awarii. Pasywne systemy, 72-godzinna autonomia, podwójna obudowa — to nie marketingowe slogany, ale wymierne cechy projektowe, które można analizować i weryfikować. To jest właśnie rola świadomego obywatela i doktoranta: rozumieć, co te cechy oznaczają, a nie tylko wierzyć lub nie wierzyć w zapewnienia.^1,2,3

Systemy instrumentacji i sterowania — poziom drugi w praktyce

Poziom drugi obrony w głąb — kontrola odchyleń i wykrywanie uszkodzeń — realizowany jest przede wszystkim przez systemy instrumentacji i sterowania (I&C). To najszybciej rozwijający się obszar technologii reaktorowej, gdzie stare systemy analogowe są zastępowane cyfrowymi.

Tradycyjne systemy analogowe:

Przez dekady reaktory były wyposażone w analogowe układy sterowania — wzmacniacze, przekaźniki, obwody logiczne zaprojektowane dla konkretnych konfiguracji sygnałów. Zaletą analogu jest prostota i odporność na programowe błędy. Wadą — trudność rozbudowy, starzenie elementów i brak możliwości zaawansowanej diagnostyki.

Cyfrowe systemy I&C:

Nowe reaktory (EP1000, AP1000) stosują cyfrowe systemy I&C oparte na programowalnych układach PLC lub specjalizowanych platformach (Westinghouse Common Q, Framatome TELEPERM). Dają możliwości:

• Złożone algorytmy diagnostyki (predykcja awarii przez analizę trendów)
• Zdalny monitoring parametrów (przesył danych do centrum wsparcia poza elektrownią)
• Symulacja i testowanie w środowiskach cyfrowych

Cyfrowe I&C niosą też nowe ryzyka: podatności na błędy oprogramowania (software failure) i — po Stuxnecie — na ataki cybernetyczne. Stąd wymagania bezpieczeństwa cybernetycznego dla systemów I&C reaktora zostały drastycznie zaostrzone po 2010 roku.

Logika głosowania i wyboru kanałów:

Typowy układ pomiaru na poziomie bezpieczeństwa to 4-kanałowy pomiar z logiką głosowania „2 z 4" — sygnał bezpieczeństwa jest wygenerowany gdy co najmniej 2 z 4 niezależnych kanałów pomiarowych wskazują przekroczenie wartości wyzwalającej. To toleruje:

• Jeden kanał w konserwacji (tryb „1 z 3")
• Jeden kanał uszkodzony (tryb „1 z 2")
• Fałszywe alarmy pojedynczego kanału nie wyzwalają SCRAM

Kompromis jest tu między wrażliwością (niski próg → fałszywe alarmy, zbędne wyłączenia) a niezawodnością (wysoki próg → ryzyko nieuruchomienia SCRAM).^1,3

Rola Probabilistycznej Analizy Ryzyka (PSA/PRA)

Obrona w głąb jest filozofią jakościową — PSA jest jej ilościowym uzupełnieniem. Probabilistyczna Analiza Ryzyka pozwala na obliczenie częstości uszkodzenia rdzenia (CDF — Core Damage Frequency) i częstości dużych uwolnień radioaktywności (LERF — Large Early Release Frequency).

Co PSA liczy:

PSA buduje drzewa zdarzeń (Event Trees) i drzewa błędów (Fault Trees) dla każdego scenariusza awaryjnego. Każdy element systemu bezpieczeństwa ma przypisaną częstość awarii (demand failure probability) na podstawie baz danych niezawodności (np. IEEE STD 500, NUREG/CR-6928). Całkując wkłady ze wszystkich scenariuszy, PSA daje:

CDF = Σ λᵢ × P(uszkodzenie rdzenia | inicjator i)

gdzie λᵢ to częstość zdarzenia inicjującego i-tego.

Wymagane wartości:

Według norm IAEA (SSR-2/1) nowy reaktor powinien mieć:

• CDF < 10⁻⁵ / rok-reaktor (cel: < 10⁻⁶)
• LERF < 10⁻⁶ / rok-reaktor (cel: < 10⁻⁷)

AP1000 wykazuje CDF ≈ 5 × 10⁻⁷ / rok-reaktor wg zgłoszenia NRC — wartość 10× lepsza od wymagania.

PSA Level 1, 2, 3:

• PSA Level 1: Częstość uszkodzenia rdzenia (CDF)
• PSA Level 2: Częstość i skala uwolnienia radioaktywności przy uszkodzeniu rdzenia (LERF)
• PSA Level 3: Skutki zdrowotne i ekonomiczne w populacji (dawki, liczba przypadków)

Większość regulatorów wymaga PSA Level 1 i 2. PSA Level 3 jest opcjonalnym narzędziem decyzyjnym.^1,3

Zarządzanie awariami ciężkimi — poziom czwarty w szczegółach

Poziom czwarty obrony w głąb — zarządzanie ciężką awarią — jest szczegółowo regulowany po TMI i Czarnobylu. Obejmuje zarówno sprzęt, jak i procedury.

Zarządzanie stopionym rdzeniem (corium):

Po stopieniu rdzenia, materiał (corium — stop uranu, cyrkonu, stali i produktów rozszczepienia) osiada na dnie zbiornika reaktora lub, jeśli zbiornik przetoczy, na dnie obudowy bezpieczeństwa. Dwa główne podejścia:

1. IVR (In-Vessel Retention) — zatrzymanie corium wewnątrz zbiornika przez intensywne chłodzenie zewnętrzne zbiornika. Stosowany w AP1000 i VVER-440. Wymaga zewnętrznego zalewania zbiornika wodą przy ciężkiej awarii.

2. Ex-Vessel Retention z chwytaczem rdzenia (core catcher) — corium przebija się przez dno zbiornika i trafia do specjalnej komory (core catcher), gdzie jest zatrzymane i chłodzone. Stosowany w EPR i AES-2006.

Zarządzanie wodorem:

Wodór uwolniony z utleniania cyrkonu jest największym bezpośrednim zagrożeniem wybuchem w ciężkiej awarii. Zarządzanie wodorem obejmuje:

• Pasywne autokatalityczne rekombinery (PAR) — platyna katalizuje spalanie H₂ + ½O₂ → H₂O w niskim stężeniu, zapobiegając akumulacji
• Systemy ignicyjne (deliberate ignition) — kontrolowane podpalanie H₂ przy niskim stężeniu przed osiągnięciem granicy wybuchowości (4–75% H₂)
• Projektowanie komory reaktorowej i obudowy z minimalizacją pułapek wodoru

Zarządzanie ciśnieniem obudowy:

Przy ciężkiej awarii temperatura i ciśnienie w obudowie rosną. Jeśli ciśnienie przekroczy projektowe, musi nastąpić kontrolowane odpowietrzenie — przez filtrowany system FCVS, który zatrzymuje jod, cez i inne radionuklidy przy odpowietrzaniu gazów do atmosfery.^1,2,3

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Ciepło powyłączeniowe — pokazuje moc rozpadową po wyłączeniu reaktora i wpływ historii pracy.
• Podmuch — wyznacza nadciśnienie, impuls i falę odbitą z modeli Kingery-Bulmash/CONWEP.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno mieć formę modelu funkcjonalnego, a nie fizycznej makiety reaktora. Należy wybrać jedną funkcję bezpieczeństwa, na przykład awaryjne chłodzenie rdzenia, i rozpisać ją w trzech wariantach:

1. układ pojedynczy, bez rezerwy,
2. układ redundantny z trzema równoległymi torami,
3. układ redundantny i różnorodny, w którym przynajmniej jedna część torów działa według innej zasady.

W ćwiczeniu trzeba opisać, co dzieje się po awarii pojedynczej pompy, po błędzie jednego czujnika, po utracie zasilania oraz po wspólnej przyczynie uszkodzenia, na przykład pożarze jednego przedziału. Celem jest zobaczenie, że sama liczba urządzeń nie wystarcza, jeśli wszystkie są podatne na ten sam rodzaj awarii.

Drugie ćwiczenie powinno być analizą sekwencji awaryjnej według pięciu poziomów obrony w głąb. Należy przyjąć uproszczony scenariusz utraty przepływu chłodziwa i rozpisać:

1. które elementy należą do poziomu pierwszego i drugiego,
2. w którym momencie wchodzą systemy poziomu trzeciego,
3. co należałoby zaliczyć do poziomu czwartego, jeśli mimo wszystko doszłoby do ciężkiego uszkodzenia rdzenia,
4. jakie działania znalazłyby się na poziomie piątym,
5. które bariery materiałowe są w danym momencie nienaruszone, a które zostały już utracone.

To ćwiczenie ma pokazać, że bezpieczeństwo reaktora nie jest jednym przyciskiem ani jedną grubą ścianą. Jest sekwencją wielu warstw, które mają przejmować zagrożenie etap po etapie.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

• Reaktory energetyczne: typy, moderator, chłodziwo, obieg i logika klasyfikacji
• Reaktory generacji III i III+: EPR, AP1000, ESBWR, AES-2006 i co je odróżnia
• Betonowe osłony biologiczne
• Katastrofa Kysztym 1957 (East Ural Radioactive Trace)
• Rzeka Techa i Mayak
