Hollow-pit implosion: pusty rdzeń jako etap rozwoju implozji

Streszczenie

Na pierwszy rzut oka pomysł "pustego rdzenia" w bombie rozszczepieniowej brzmi dziwnie. Skoro celem jest zgromadzenie materiału rozszczepialnego w możliwie korzystnej geometrii, to po co ktoś miałby wydrążać w nim pustkę? Odpowiedź jest czysto hydrodynamiczna: w części konstrukcji implozyjnych pustka nie była stratą materiału, tylko sposobem na lepsze wykorzystanie energii zapadającej się powłoki. Hollow pit oznacza tu taki wariant rdzenia, w którym materiał rozszczepialny nie tworzy litej kuli, lecz skorupę albo układ skorup z wewnętrzną pustką.

Taki układ może dawać większą kompresję i lepszą sprawność niż konserwatywny solid pit, ale cena jest wysoka: rosną wymagania wobec symetrii implozji, podpór, czasu zderzenia i odporności materiału na spalling. Właśnie dlatego historia hollow-pit implosion jest w dużej mierze historią przejścia od bezpieczniejszego Christy gadget do bardziej ambitnych, ale trudniejszych hydrodynamicznie konstrukcji późniejszych lat.

Rozszerzenie tematu

„Pusty rdzeń" to jeden z tych tematów, w których popularne opisy broni jądrowej najczęściej się gubią, mieszając trzy różne architektury (solid, levitated, hollow) i traktując pustkę jako oczywiste ulepszenie. W rzeczywistości jest to subtelny kompromis hydrodynamiczny między sprawnością a ryzykiem. Poniżej rozkładamy go na czynniki pierwsze: od trzech podstawowych architektur rdzenia, przez falę Taylora i mechanikę zderzających się powłok, po spalling, budżet czasowy i ekonomię materiału rozszczepialnego. Materiał opiera się na Nuclear Weapons FAQ Careya Sublette'a.

Trzy architektury rdzenia: solid, levitated, hollow

Punktem wyjścia musi być rozróżnienie kilku architektur, które w popularnych opisach bywają wrzucane do jednego worka. Najprostszy jest solid pit — lity rdzeń materiału rozszczepialnego z niewielką centralną wnęką na inicjator neutronowy. Bardziej zaawansowany jest levitated core, w którym zewnętrzna powłoka (najczęściej tampera, czasem materiału rozszczepialnego) jest oddzielona od wewnętrznego rdzenia szczeliną i zderza się z nim po nabraniu prędkości. Najdalej idzie hollow pit — rdzeń, w którym sam materiał rozszczepialny nie jest litą kulą, lecz skorupą (albo układem skorup) z wewnętrzną pustką roboczą.^1,2

Te trzy architektury tworzą ciąg rosnącej sprawności i rosnącego ryzyka. Solid pit jest najbardziej odporny na błędy, ale najmniej sprawny. Hollow pit może dać największą kompresję dla tej samej masy materiału, ale wymaga najbardziej precyzyjnej kontroli. Levitated core leży pomiędzy. Kluczowe jest to, że różnica między nimi nie dotyczy ilości energii (ta pochodzi z tych samych soczewek wybuchowych), lecz sposobu, w jaki energia jest dostarczana do rdzenia — a to czyni temat zagadnieniem hydrodynamiki fal uderzeniowych, a nie tylko bilansu neutronowego.²

Warto od razu rozprawić się z częstym nieporozumieniem terminologicznym. W popularnych tekstach „pusty rdzeń" bywa mylony z „pustą bombą", a „levitated" z „hollow". Tymczasem levitated core dotyczy przede wszystkim oddzielenia powłoki od rdzenia szczeliną (sam rdzeń może być nadal lity), podczas gdy hollow pit dotyczy tego, że sam materiał rozszczepialny ma postać skorupy z pustką. Można te cechy łączyć (skorupa rozszczepialna oddzielona szczeliną od tampera) albo stosować osobno. Dodatkowo „pustka" w centrum bywa różnej natury: może być prawdziwą próżnią, może być wypełniona gazem boostującym, a może zawierać inicjator albo lekkie podpory. Te rozróżnienia nie są pedantyzmem — decydują o tym, jak układ zachowa się hydrodynamicznie i neutronowo, więc mieszanie ich prowadzi do fałszywych wniosków.²

Solid pit i konserwatywna decyzja Christy'ego z 1945 roku

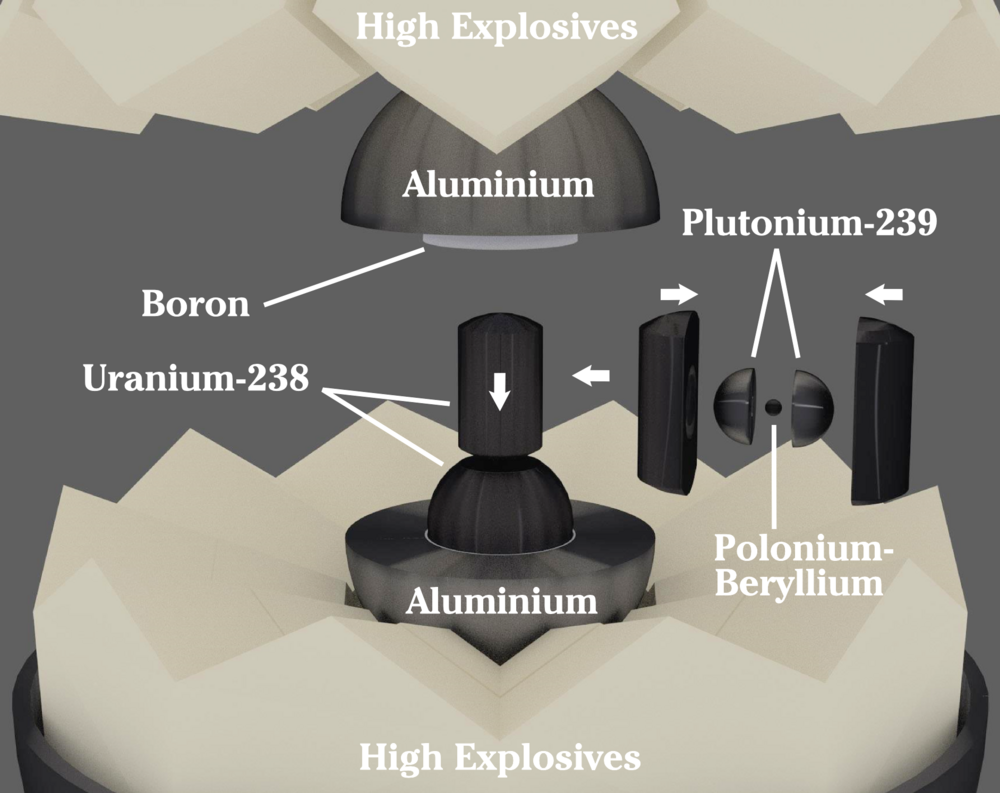

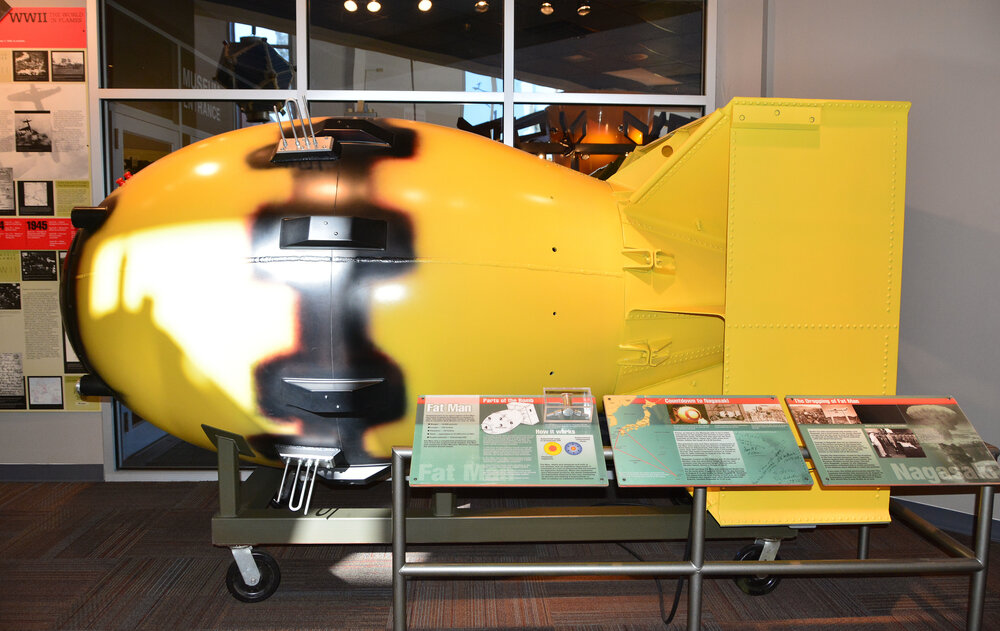

W czasie wojny amerykański Fat Man używał konserwatywnego solid pit zaproponowanego przez Roberta Christy'ego — stąd nieformalna nazwa Christy gadget. Był to w praktyce lity rdzeń plutonowy z niewielką centralną wnęką na inicjator, a nie cienkościenna skorupa. Decyzja ta była świadomym wyborem bezpieczeństwa nad sprawnością. Wcześniejsze koncepcje rozważały bardziej ambitne, skorupowe rdzenie, ale obawiano się, że ich złożona hydrodynamika — asymetrie, spalling, niestabilności — może zniszczyć implozję, a nie było wówczas ani czasu, ani narzędzi obliczeniowych, by te ryzyka opanować.^1,2

Logika Christy'ego była nieubłagana: w 1945 roku liczyła się przede wszystkim pewność zadziałania. Lity rdzeń jest hydrodynamicznie „nudny" — fala wchodzi w pełny materiał i go ściska, bez dodatkowych powierzchni swobodnych, na których mogłyby powstać groźne fale rozrzedzenia. Cena była wysoka: solid pit jest mało sprawny, marnuje znaczną część energii implozji i zużywa dużo cennego plutonu. Ale dla pierwszej bojowej bomby, której nie można było wcześniej w pełni przetestować w docelowej konfiguracji, była to racjonalna decyzja. To samo myślenie — „konserwatywnie, byle pewnie" — kierowało zresztą całym projektem Fat Mana, od nadmiarowej masy po redundantne detonatory.¹

Warto docenić, jak dramatyczna była ta decyzja w kontekście czasu. Latem 1945 roku zespół z Los Alamos miał jedną szansę: bomba zrzucona na Nagasaki musiała zadziałać, bo nie było rezerwy materiału na kolejne próby ani czasu na poprawki. W takich warunkach wybór między „bardziej sprawnym, ale ryzykownym" a „mniej sprawnym, ale pewnym" jest oczywisty — i Christy postawił na pewność. Co istotne, ta decyzja nie wynikała z niewiedzy o przewadze rdzeni skorupowych; przeciwnie, konstruktorzy doskonale wiedzieli, że lity rdzeń marnuje materiał i energię. Świadomie zapłacili tę cenę za przewidywalność. To jeden z najczystszych przykładów inżynierskiej dyscypliny w historii techniki: rezygnacja z lepszych osiągów na rzecz pewności w sytuacji, w której porażka była nie do zaakceptowania. Dopiero gdy minęła presja wojny i pojawiły się narzędzia do badania hydrodynamiki, można było wrócić do ambitniejszych konstrukcji.^1,4

Fala Taylora: dlaczego prosta implozja marnuje energię

Aby zrozumieć, po co w ogóle odchodzono od litego rdzenia, trzeba poznać falę Taylora. Gdy materiał wybuchowy detonuje, za frontem detonacji ciśnienie nie jest stałe — gwałtownie spada w miarę oddalania się od frontu. Ten profil malejącego ciśnienia nazywa się falą Taylora (Taylor wave). W konsekwencji powłoka napędzana detonacją nie otrzymuje równomiernego „pchnięcia", lecz silny początkowy szok, po którym ciśnienie szybko maleje. To marnotrawne: znaczna część energii idzie w ogrzewanie entropijne na froncie szoku, a nie w użyteczne, jednorodne sprężenie.²

W projektach solid pit to właśnie ograniczone ciśnienie materiałów wybuchowych i fala Taylora są kluczowymi problemami. Lity rdzeń jest ściskany jednym, gwałtownym szokiem, który — jak pokazano w artykule o aluminiowym pusherze — daje gorszą kompresję niż sekwencja łagodniejszych szoków. Cała idea konstrukcji skorupowych (levitated, hollow) polega na tym, by obejść falę Taylora: zamiast biernie przyjmować malejące ciśnienie, pozwolić powłoce nabrać prędkości i wykonać użyteczną pracę przez zderzenie, a nie przez bezpośredni nacisk. To przesuwa mechanizm z „nacisku" na „uderzenie", co lepiej wykorzystuje dostępną energię.²

Warto dodać, że ograniczeniem jest tu również samo maksymalne ciśnienie, jakie potrafią wytworzyć materiały wybuchowe. Najlepsze materiały kruszące (jak HMX z ciśnieniem detonacji rzędu 390 kbar) dają ciśnienia liczone w setkach kilobarów, podczas gdy do głębokiej kompresji rdzenia potrzeba ciśnień rzędu megabarów. Sama detonacja nie wystarcza więc, by osiągnąć pożądaną gęstość — potrzebne jest dodatkowe „wzmocnienie" przez geometrię zbieżną i przez zderzenie rozpędzonych powłok, które lokalnie podnoszą ciśnienie znacznie powyżej tego, co daje sam materiał wybuchowy. To kolejny powód, dla którego konstrukcje skorupowe są atrakcyjne: pozwalają „pomnożyć" ograniczone ciśnienie detonacji przez energię kinetyczną rozpędzonej materii, omijając twardy limit chemii materiałów wybuchowych.²

Levitated core: zderzenie rozpędzonych powłok

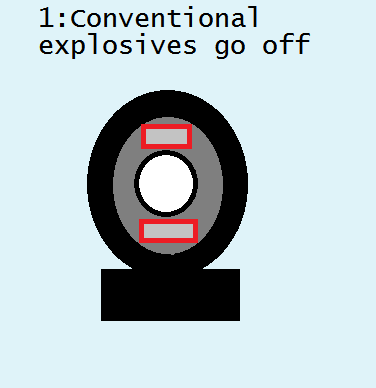

Najbliższym krewnym hollow pit jest levitated core. W klasycznym levitated core zewnętrzna powłoka zapada się przez szczelinę (pustą przestrzeń) i dopiero po nabraniu znacznej prędkości uderza w spoczywający rdzeń centralny. Analogia jest prosta: to różnica między pchaniem gwoździa dłonią a wbiciem go młotkiem. Młotek, który najpierw nabiera rozpędu, przekazuje energię znacznie skuteczniej niż stały nacisk. Szczelina pozwala powłoce „rozpędzić się", zanim dojdzie do zderzenia, dzięki czemu w chwili kontaktu powstaje silny szok kompresyjny, lepiej wykorzystujący energię niż bezpośrednie zgniatanie litego rdzenia.²

Konstrukcje levitated core pozwalają więc lepiej wykorzystać energię ruchu zapadającej się powłoki i uzyskać bardziej jednorodne sprężenie. To był pierwszy duży krok poza wojenny solid pit. Źródła wskazują, że najbardziej sprawne czysto rozszczepieniowe urządzenia testowe wczesnych lat pięćdziesiątych wykorzystywały właśnie rozwinięte formy levitated albo hollow core, a nie prostą architekturę Fat Mana. Levitated core jest też pojęciowym pomostem do hollow pit: skoro zderzenie powłok działa lepiej niż nacisk, naturalnym pytaniem jest, czy sam rdzeń rozszczepialny nie powinien być skorupą, by wziąć udział w tej grze zderzeń.^2,3

Szczelina w levitated core wymaga jednak utrzymania geometrii — powłoka i rdzeń muszą być precyzyjnie ustawione i podparte, by zderzenie nastąpiło symetrycznie. Służą temu cienkie podpory (często z lekkiego materiału), które utrzymują rdzeń „zawieszony" (stąd nazwa „levitated", lewitujący) w środku powłoki. Te podpory są kompromisem: muszą być na tyle mocne, by utrzymać geometrię przy montażu i obsłudze, ale na tyle delikatne i z odpowiedniego materiału, by nie zaburzyć implozji. Projektowanie podpór jest jednym z tych „niewidocznych" problemów, które decydują o powodzeniu konstrukcji skorupowej — drobny element mechaniczny, którego zła konstrukcja może zniszczyć symetrię całej implozji. To znów ta sama lekcja: w broni implozyjnej nie ma elementów nieważnych, a najtrudniejsze problemy często kryją się w najmniejszych częściach. Konstruktorzy musieli więc rozwiązać nie tylko „wielką" fizykę zderzenia powłok, ale i „małą" mechanikę utrzymania geometrii — a obie okazały się równie krytyczne dla powodzenia całości.²

Hollow pit: skorupa i pustka robocza

W hollow pit krok idzie dalej niż w levitated core: sama część rozszczepialna może już nie być prostą litą kulą, lecz skorupą z pustką. Taka pustka pozwala inaczej rozkładać masę i prędkości podczas implozji. Zamiast jednego prostego procesu sprężania pojawia się układ zderzających się powłok, wewnętrznych i zewnętrznych szoków oraz bardziej złożonej historii ciśnień. Skorupa materiału rozszczepialnego, napędzana do środka, może nabrać znacznej prędkości w pustce, zanim jej części się zderzą albo zanim zbiegnie się w gęsty rdzeń w centrum.²

Mechanizm korzyści jest tu subtelny. Implozja nie walczy tylko o wysoką gęstość, ale też o sposób dojścia do tej gęstości. W solid pit część energii szoku ginie na ogrzewanie entropijne i na niedoskonałe wykorzystanie ruchu zapadających się warstw. W konstrukcjach pustoskorupowych można spróbować skupić więcej energii w korzystnym momencie zderzenia, gdy rozpędzona skorupa zbiega się w centrum. W sprzyjających wariantach daje to większą kompresję dla tej samej masy materiałów wybuchowych — a większa kompresja oznacza wyższą gęstość, niższą masę krytyczną i większą sprawność.^2,3

Trzeba jednak od razu ostudzić entuzjazm: hollow pit nie jest po prostu „lepszym rdzeniem". Takie myślenie byłoby zbyt proste i mylące. Pustka w centrum albo wewnętrzne granice między skorupami tworzą dodatkowe powierzchnie, na których mogą odbijać się szoki i rozwijać się zaburzenia. Jeśli geometria jest choć trochę zła, zysk z lepszego skupienia energii błyskawicznie zamienia się w stratę na asymetrii. Innymi słowy: ta sama cecha (pustka), która umożliwia korzystne zderzenie powłok, jednocześnie otwiera drogę do destrukcyjnych zjawisk. Hollow pit jest więc konstrukcją o „ostrym optimum" — działa znakomicie, gdy wszystko jest idealne, ale szybko traci przewagę przy najmniejszym odstępstwie. To fundamentalnie różni go od „tępego", wybaczającego błędy litego rdzenia.²

Dlaczego pustka poprawia kompresję

Warto głębiej wyjaśnić, dlaczego pustka — pozornie „brak materiału" — może poprawić wynik. Kluczem jest pęd i energia kinetyczna. Powłoka napędzana do środka gromadzi energię kinetyczną proporcjonalną do kwadratu prędkości. Jeśli pozwoli się jej swobodnie przyspieszać przez pustą przestrzeń, zanim napotka opór, osiągnie większą prędkość, a więc zgromadzi więcej energii kinetycznej. Gdy ta szybko poruszająca się skorupa zbiega się w centrum (albo zderza z wewnętrznym rdzeniem), jej energia kinetyczna zamienia się gwałtownie w bardzo wysokie, lokalne ciśnienie — wyższe, niż dałoby bezpośrednie pchanie materiałem wybuchowym ograniczonym falą Taylora.²

Dodatkowo geometria zbieżna sama w sobie wzmacnia efekt: gdy skorupa kurczy się ku centrum, jej materiał koncentruje się na coraz mniejszej powierzchni, co podnosi ciśnienie (efekt zbieżności sferycznej). Pustka pozwala tej zbieżności rozwinąć się w „czystszych" warunkach, bez przeszkadzającego materiału w centrum. To dlatego dobrze zaprojektowany hollow pit może osiągnąć kompresję nieosiągalną dla litego rdzenia przy tej samej energii napędu. Cena jest jednak taka, że wszystkie te korzystne zjawiska wymagają idealnej symetrii — a każda asymetria zamienia korzystne skupienie energii w destrukcyjne zaburzenie.²

Można to ująć obrazowo: zbieżna implozja jest jak fala zalewająca brzeg ze wszystkich stron jednocześnie i spotykająca się w jednym punkcie. Gdy fala jest idealnie symetryczna, w punkcie spotkania powstaje gwałtowny, wysoki „chlust" energii. Gdy jednak fala dociera z jednej strony wcześniej, zamiast skupienia w centrum dostajemy boczny strumień, który wypycha materiał w bok. Pustka wzmacnia oba scenariusze: przy idealnej symetrii daje lepsze skupienie, ale przy asymetrii daje gorsze rozproszenie. To dlatego ta sama cecha geometryczna jest jednocześnie największą zaletą i największym zagrożeniem hollow pit — i dlaczego o jego powodzeniu decyduje nie sama obecność pustki, lecz perfekcja symetrii całej implozji.²

Spalling: wróg konstrukcji skorupowych

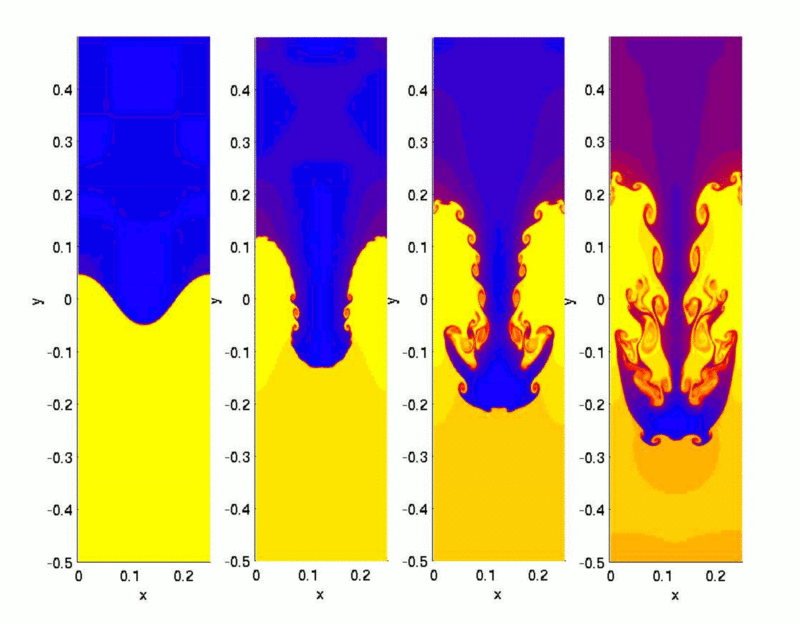

Największym wrogiem konstrukcji skorupowych jest spalling (odpryskiwanie) — odrywanie warstw materiału przez naprężenia rozciągające po przejściu i odbiciu szoku. Mechanizm jest następujący: gdy fala ściskająca dociera do swobodnej powierzchni (granicy materiału z pustką), odbija się jako fala rozrzedzenia (rozciągająca). Materiały dobrze znoszą ściskanie, ale słabo rozciąganie — i jeśli naprężenie rozciągające przekroczy wytrzymałość, materiał pęka, a warstwa odrywa się i odlatuje. W litym rdzeniu to zjawisko jest groźne; w konstrukcji pustoskorupowej może być jeszcze groźniejsze, bo dodatkowe powierzchnie swobodne i granice między warstwami mnożą okazje do powstania fal rozrzedzenia w niepożądanych momentach.²

To właśnie obawa przed spallingiem była jedną z głównych przyczyn, dla których w 1945 roku wybrano wariant Christy gadget, mimo że fizycznie był mniej ambitny niż niektóre wcześniejsze koncepcje skorupowe. Spalling jest blisko spokrewniony z niestabilnością Rayleigha-Taylora — oba zjawiska psują symetrię na granicach materiałów, oba rosną przy szybkich, gwałtownych szokach, i oba wymagają od konstruktora albo łagodzenia szoku (shock buffer), albo skracania czasu, w którym mogą się rozwinąć. Pusty rdzeń, dający potencjalnie większą kompresję, jednocześnie otwiera więcej „drzwi" dla tych destrukcyjnych zjawisk.^1,2

Walka ze spallingiem prowadzi do konkretnych rozwiązań konstrukcyjnych. Jednym jest staranny dobór materiałów o korzystnej impedancji uderzeniowej na granicach, tak by odbicia fal były możliwie łagodne. Innym jest wypełnianie pustek lekkim materiałem (pianką, „podporami"), który mechanicznie utrzymuje geometrię i ogranicza powstawanie czystych powierzchni swobodnych — choć takie podpory same komplikują hydrodynamikę i muszą być projektowane bardzo ostrożnie. Jeszcze innym jest skracanie czasu trwania fazy, w której naprężenia rozciągające mogą uszkodzić materiał. Wszystkie te środki pokazują, że projektowanie hollow pit to nieustanne balansowanie: każda korzyść z pustki musi być „okupiona" dodatkowym zabezpieczeniem przed jej skutkami ubocznymi. To czyni takie rdzenie domeną programów dysponujących zaawansowanym modelowaniem i bogatym doświadczeniem testowym.²

Budżet czasowy i wrażliwość na błędy

Drugi wielki problem konstrukcji skorupowych to czas. Im bardziej wyrafinowana hydrodynamicznie jest implozja, tym mocniej zależy od precyzyjnego budżetu czasowego: kiedy zewnętrzna skorupa nabiera prędkości, kiedy dochodzi do zderzenia, kiedy fala dobiega do centrum i kiedy powinien zadziałać inicjator Urchin. W solid pit okno poprawnej pracy jest krótkie, ale architektura jest stosunkowo odporna — nie ma wielu „ruchomych części" hydrodynamicznych. W hollow pit rośnie potencjalna sprawność, lecz jeszcze silniej rośnie wrażliwość na drobne błędy synchronizacji albo geometrii.^2,4

To prowadzi do ścisłego związku z one-point safety. Konstrukcja, w której zderzenie powłok i zbieżność muszą być idealnie zsynchronizowane, jest z natury bardziej „napięta" — działa świetnie w wąskim oknie, ale poza nim szybko traci sprawność. Projektant musi więc jednocześnie maksymalizować sprawność w punkcie projektowym i zapewnić, że przypadkowe, niepełne zadziałanie (np. detonacja jednego detonatora) nie da istotnego uzysku. Te dwa wymagania bywają sprzeczne, i to napięcie jest jednym z głównych powodów, dla których dojrzałe konstrukcje skorupowe były domeną zaawansowanych programów, a nie pierwszych prób.^2,4

Skala wymaganej precyzji czasowej jest tu warta podkreślenia. Cała implozja rozgrywa się w mikrosekundach, a kluczowe zdarzenia — zderzenie powłok, dojście fali do centrum, zadziałanie inicjatora — muszą być zsynchronizowane z dokładnością nanosekund. To wprost wiąże hollow pit z detonatorami EBW i elektroniką firingsetu: im bardziej wyrafinowana hydrodynamika rdzenia, tym ostrzejsze wymagania wobec precyzji zapłonu soczewek. Konstrukcja skorupowa nie jest więc izolowanym ulepszeniem rdzenia — pociąga za sobą podniesienie poprzeczki dla całego łańcucha, od elektroniki, przez detonatory, po soczewki. To dobrze ilustruje, dlaczego w broni jądrowej nie da się ulepszać jednego elementu w oderwaniu od reszty: każdy krok ku wyższej sprawności podnosi wymagania wobec wszystkich pozostałych podsystemów.^2,4

Shock buffer, flying plate i inne techniki

Konstruktorzy dysponowali całym wachlarzem technik „hardware'u implozyjnego" wykraczających poza prosty solid pit. Shock buffer to warstwa pośrednia, która rozbija jeden silny szok na sekwencję słabszych, ograniczając straty na ogrzewanie entropijne — to dokładnie ta sama idea, co aluminiowy pusher w Fat Manie, tyle że zastosowana wewnątrz rdzenia. Flying plate (lecąca płyta) to wariant, w którym płaska albo zakrzywiona płyta jest rozpędzana i uderza w cel, przekazując energię przez zderzenie. Istnieją też implozje cylindryczne i planarne, stosowane w specjalnych zastosowaniach i testach.²

Wszystkie te techniki łączy jedna filozofia: nie zadowalać się bezpośrednim naciskiem fali na rdzeń, lecz tak ukształtować przepływ energii, by maksymalnie wykorzystać ruch materii i zminimalizować straty entropijne. Hollow pit jest w tym kontekście najbardziej zaawansowaną formą — łączy zderzenie powłok, zbieżność i pustkę roboczą w jeden, mocno zoptymalizowany, ale i mocno wrażliwy układ. Dobór konkretnych technik zależał od dostępnego materiału, mocy obliczeniowej i — co kluczowe — od tego, jak bardzo program był skłonny ryzykować w zamian za sprawność.²

Warto zauważyć ciągłość idei między tymi technikami a konstrukcją broni termojądrowej. Shock buffer, który rozbija silny szok na sekwencję słabszych, jest dokładnie tą samą zasadą, która w implozji radiacyjnej drugiego stopnia pozwala uzyskać niemal adiabatyczną kompresję paliwa fuzyjnego. Również idea zderzających się powłok wraca w napędzie ablacyjnym secondary. Hollow pit i pokrewne techniki rozszczepieniowe są więc nie tylko ulepszeniem bomby atomowej, ale i poligonem koncepcyjnym, na którym wykuwały się idee wykorzystane później w konstrukcji Teller-Ulam. Hydrodynamika kompresji jest wspólnym językiem całej zaawansowanej broni jądrowej — od pierwszego skorupowego rdzenia po wielostopniowe głowice termojądrowe.^2,3

Ekonomia materiału rozszczepialnego

Przejście od litego rdzenia ku konstrukcjom skorupowym miało wymiar nie tylko fizyczny, ale i ekonomiczny. Jeśli ta sama ilość HEU albo plutonu może zostać sprężona skuteczniej, to albo uzysk rośnie, albo wymagany zapas materiału maleje. W epoce, gdy materiał rozszczepialny był zasobem skrajnie drogim i strategicznie ograniczonym (a jego produkcja w Hanford czy zakładach wzbogacania pochłaniała gigantyczne środki), każdy procent lepszej kompresji miał realną wartość. Konstrukcje levitated i hollow były więc atrakcyjne nie tylko dla osiągów, ale dla samej ekonomii arsenału.²

Z punktu widzenia projektanta każdy procent lepszej kompresji oznaczał konkretny zysk: mniejszą masę rdzenia (a więc więcej głowic z tej samej produkcji materiału), wyższy uzysk z danej masy albo większy margines bezpieczeństwa wobec niedoskonałości wykonania. To dlatego, gdy tylko programy opanowały precyzję wykonania i modelowania, niemal natychmiast odchodziły od prostych litych rdzeni. Solid pit był rozwiązaniem epoki niepewności; hollow pit — rozwiązaniem epoki dojrzałości, gdy ryzyko hydrodynamiczne dało się już opanować obliczeniami i testami.^2,3

Ekonomia materiału ma też wymiar geopolityczny. Dla państwa wchodzącego dopiero do „klubu jądrowego" produkcja materiału rozszczepialnego — czy to przez wzbogacanie uranu, czy przez hodowlę plutonu — jest najdroższym i najtrudniejszym etapem całego programu. Każdy kilogram zaoszczędzony dzięki lepszej kompresji to realna oszczędność miesięcy pracy gigantycznej infrastruktury. Dlatego konstrukcje skorupowe, mimo swojej trudności, są tak atrakcyjne dla dojrzewających programów: pozwalają „rozciągnąć" ograniczony zapas materiału na więcej głowic. Jednocześnie wymagają one tego, czego początkujący program zwykle jeszcze nie ma — zaawansowanego modelowania i doświadczenia testowego. Powstaje więc charakterystyczna kolejność: najpierw prosty, materiałochłonny rdzeń (jak Christy gadget), a dopiero po opanowaniu produkcji i diagnostyki — przejście do sprawniejszych, oszczędniejszych konstrukcji skorupowych.²

Hollow pit a boosting: gdy pustka przeszkadza

Nie każda odmiana hollow pit dobrze współgra z każdym innym ulepszeniem. W źródłach o hybrydowych broniach rozszczepieniowo-fuzyjnych widać, że umieszczenie gazu boostującego (mieszaniny deuteru i trytu) w niektórych pustych wnękach rdzenia może prowadzić do niekorzystnych fal rozrzedzenia. To pokazuje, że geometria pustki nie jest neutralna: ta sama cecha, która w jednym wariancie poprawia kompresję, w innym może pogarszać współpracę z boostingiem albo komplikować pracę tampera i podpór.⁵

To ważna lekcja ogólna: w broni jądrowej ulepszenia rzadko są addytywne. Hollow pit, levitated core, boosting, kompozytowe rdzenie — każde z osobna może poprawiać osiągi, ale ich łączenie wymaga uwzględnienia wzajemnych interakcji hydrodynamicznych i neutronowych. Pustka, która świetnie służy zderzeniu powłok, może być złym miejscem na gaz boostujący, bo fale rozrzedzenia w gazie zaburzają jego kompresję w krytycznym momencie. Projektowanie dojrzałej głowicy jest więc grą wielu sprzężonych zmiennych, a nie sumą niezależnych usprawnień — i to właśnie ta złożoność, a nie pojedyncza „tajemnica", jest prawdziwym progiem zaawansowanej broni.⁵

Ta obserwacja ma istotne znaczenie dla zrozumienia proliferacji. Często mówi się o „sekrecie bomby", jakby istniał jeden kluczowy fakt, którego zdobycie otwiera drogę do broni. W rzeczywistości — co dobrze widać na przykładzie hollow pit — trudność leży w integracji dziesiątek sprzężonych ze sobą rozwiązań, z których każde wymaga własnej wiedzy, własnych testów i własnej kultury produkcyjnej. Państwo może znać fizykę rdzenia skorupowego z otwartej literatury, a mimo to nie potrafić zbudować działającej głowicy, bo nie opanowało metalurgii cienkich skorup plutonowych, precyzji podpór, synchronizacji detonatorów czy modelowania spallingu. To dlatego rzeczywistym wąskim gardłem proliferacji jest przemysł i doświadczenie, a nie sama wiedza teoretyczna — wniosek spójny z lekcją eksperymentu Nth Country, w którym pokazano, że projekt da się odtworzyć z jawnych źródeł, ale jego realizacja pozostaje ogromnym wyzwaniem.^5,2

Niejednoznaczność terminologii i bariera tajności

Uczciwość wymaga zaznaczenia, że otwarta literatura nie zawsze pozwala odtworzyć dokładną geometrię konkretnej głowicy. Określenie „first hollow core device" przy niektórych późniejszych testach nie zawsze oznacza dokładnie to samo: czasem chodzi o prawdziwą skorupę materiału rozszczepialnego, czasem o pustą skorupę napędową (driver shell), a czasem o bardziej złożoną, wielostopniową levitację. Granice między tymi pojęciami bywają płynne, a szczegóły pozostają utajnione. To typowe dla całej dziedziny: fizyka jest opisana w literaturze, ale konkretne wymiary, tolerancje i geometrie — to, co naprawdę odróżnia działającą głowicę od projektu na papierze — są najpilniej strzeżone.^2,3

Z całą pewnością można jednak powiedzieć jedno: po wojnie amerykańskie projekty wysokosprawnych bomb czysto rozszczepieniowych konsekwentnie odchodziły od najprostszych rdzeni litych i coraz mocniej eksploatowały ideę zderzających się powłok oraz pustych przestrzeni roboczych. Źródła wspominają o urządzeniach testowych (jak Hamlet) i o atrakcyjności rozwiązań pustoskorupowych dla dużych uzysków czysto rozszczepieniowych. Kierunek rozwoju był jednoznaczny — ku coraz wyższej sprawności kosztem coraz większej złożoności — nawet jeśli konkretne liczby pozostają poza zasięgiem otwartej wiedzy.³

Ta bariera tajności jest zresztą sama w sobie pouczająca. Paradoks polega na tym, że ogólna fizyka — fala Taylora, zderzenie powłok, spalling, zbieżność sferyczna — jest powszechnie opisana i nauczana, a mimo to konkretne wymiary, materiały i tolerancje pozostają ściśle strzeżone. To celowa strategia: ujawnienie zasad nie pomaga proliferantowi tak bardzo, jak ujawnienie liczb. Można napisać cały artykuł o tym, jak działa hollow pit, nie podając ani jednego wymiaru, który przybliżyłby kogoś do zbudowania działającej głowicy. Właśnie dlatego materiały takie jak Nuclear Weapons FAQ mogą istnieć otwarcie: tłumaczą fizykę i historię, świadomie pomijając dane wykonawcze. Czytelnik zyskuje rzetelne zrozumienie mechanizmów, ale nie instrukcję budowy — i ta granica jest w tej dziedzinie pilnie przestrzegana.^3,2

Kompozytowe rdzenie i wybór materiału

Architektura skorupowa otwiera też pole do gry materiałem. Najważniejsze materiały rozszczepialne — U-235, Pu-239 i U-233 — różnią się parametrem alpha (tempem mnożenia neutronów) oraz tłem spontanicznego rozszczepienia. W rdzeniach kompozytowych łączy się je w jednym układzie: materiał o wyższym alpha (np. pluton) umieszcza się bliżej środka, gdzie strumień neutronów jest największy, a materiał o niższym tle (np. HEU) w warstwach zewnętrznych. W konstrukcji skorupowej taki podział na warstwy jest naturalny — skoro i tak mamy do czynienia ze skorupami, można je wykonać z różnych materiałów, optymalizując zarówno hydrodynamikę, jak i neutronikę. To kolejny stopień swobody, niedostępny dla prostego litego rdzenia z jednego materiału.²

Wybór materiału ma też konsekwencje hydrodynamiczne. Pluton w fazie delta stabilizowanej galem ma inne własności mechaniczne niż HEU, inną gęstość i inną Hugoniotę, więc skorupa plutonowa zachowuje się pod szokiem inaczej niż uranowa. Dochodzi problem Pu-240, którego spontaniczne rozszczepienie generuje tło neutronowe — w cienkiej, szybko ściskanej skorupie ryzyko predetonacji trzeba liczyć inaczej niż w litym rdzeniu. Wreszcie tlenek plutonu (PuO2) zachowuje się neutronowo jak niskogęstościowa forma plutonu, więc jego masa krytyczna silnie zależy od rzeczywistej gęstości upakowania. Wszystkie te subtelności sprawiają, że projektowanie rdzenia skorupowego jest jednocześnie zadaniem z hydrodynamiki, metalurgii i fizyki neutronowej.²

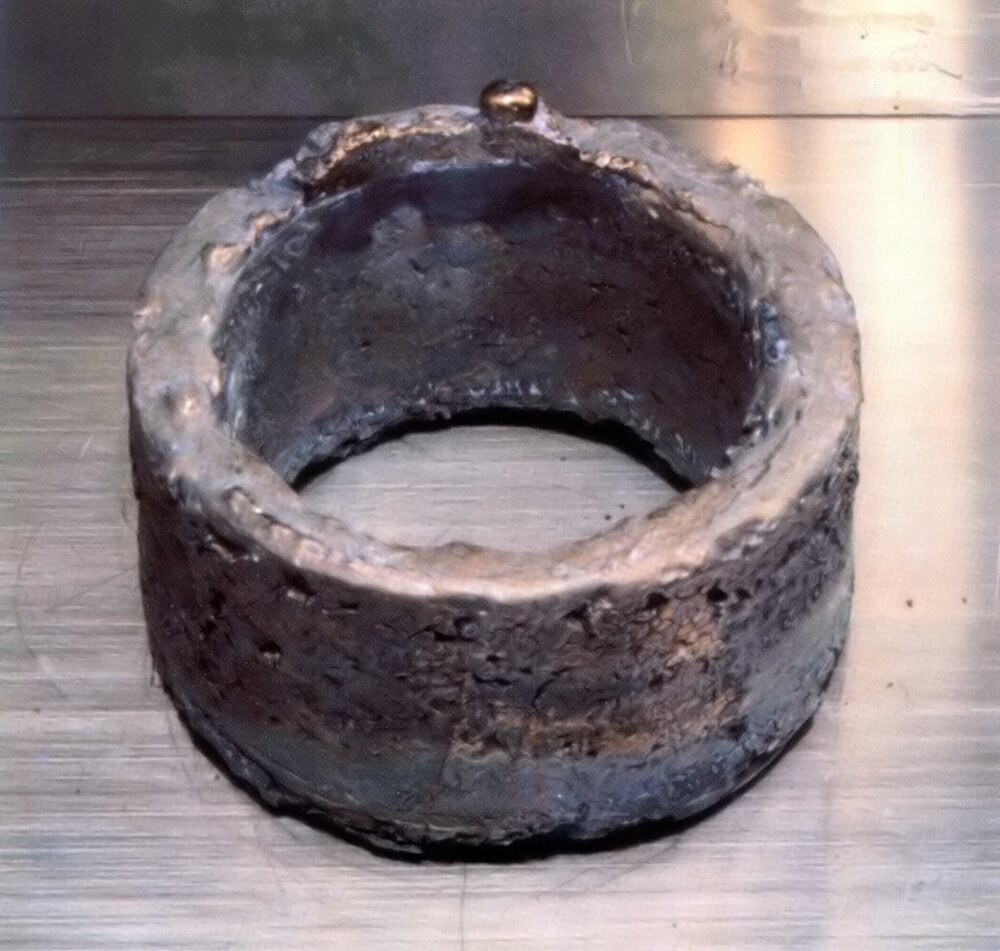

Osobnym wyzwaniem jest sama wykonalność metalurgiczna cienkiej skorupy. Pluton jest metalem notorycznie trudnym: ma sześć faz alotropowych o bardzo różnych gęstościach, jest reaktywny chemicznie, toksyczny i radioaktywny. Wykonanie z niego cienkiej, jednorodnej, precyzyjnie wymiarowanej powłoki sferycznej — bez pustek, wtrąceń czy lokalnych zmian gęstości, które zaburzyłyby implozję — jest zadaniem na granicy możliwości metalurgii. Stabilizacja fazy delta galem była właśnie odpowiedzią na ten problem: faza delta jest plastyczna i łatwiejsza w obróbce niż krucha faza alfa. Bez opanowania tej metalurgii hollow pit pozostaje koncepcją na papierze — i to kolejny dowód, że realna trudność broni leży w wykonaniu, a nie w samej idei. Cienka skorupa rozszczepialna to nie tylko wyzwanie hydrodynamiczne, ale i jedno z najtrudniejszych zadań warsztatowych w całej technice.²

Jak to się bada: testy hydrodynamiczne i hydronuklearne

Skoro hollow pit jest tak wrażliwy na geometrię i czas, kluczowe staje się pytanie: skąd projektant wie, że jego konstrukcja zadziała? Odpowiedzią jest hierarchia testów. Testy komponentów sprawdzają pojedyncze elementy (detonatory, soczewki, podpory). Testy hydrodynamiczne badają zachowanie materiałów (zwykle zastępczych, nierozszczepialnych) pod falą uderzeniową — pozwalają zobaczyć, jak symetrycznie zapada się powłoka, bez ryzyka reakcji jądrowej. Testy hydronuklearne łączą oba obszary: używają materiału rozszczepialnego, ale w warunkach dających znikomy uzysk jądrowy, dzięki czemu można badać prawdziwe zachowanie układu na progu reakcji. Wreszcie pełne testy jądrowe mierzą masy krytyczne i parametr alpha w realnej detonacji.²

Trudność polega na tym, że — jak podkreślają źródła — małe zmiany stopnia kompresji mogą powodować bardzo duże zmiany mocy wybuchu. To czyni testy hydronuklearne najtrudniejszymi do zaplanowania, bo balansują na granicy reakcji łańcuchowej. Dla konstrukcji skorupowej, gdzie sprawność zależy od subtelnej hydrodynamiki zderzających się powłok, taka seria testów jest praktycznie niezbędna — i to właśnie dlatego dojrzałe rdzenie skorupowe były domeną programów dysponujących poligonami i wieloletnim doświadczeniem testowym. Współczesny zakaz prób (CTBT) przeniósł ten ciężar na symulacje komputerowe kalibrowane dawnymi danymi — co czyni archiwa testów z lat pięćdziesiątych i sześćdziesiątych wciąż cennymi.^2,3

Diagnostyka testów hydrodynamicznych jest osobną sztuką. Aby zobaczyć, jak symetrycznie zapada się nieprzezroczysta, metalowa powłoka w ułamkach mikrosekundy, stosuje się błyskową radiografię rentgenowską (flash X-ray): impuls bardzo twardego promieniowania prześwietla implodujący układ, a klisza albo detektor rejestruje jego kształt w wybranej chwili. Dziś używa się do tego potężnych maszyn (jak DARHT w Los Alamos), zdolnych wykonać kilka prześwietleń w trakcie jednej implozji. To właśnie te techniki — wraz z czujnikami szybkozmiennego ciśnienia i prędkości — pozwalają zweryfikować, czy skorupa zapada się równomiernie, czy nie rozwija się spalling ani niestabilność. Bez takiej diagnostyki ambitny rdzeń skorupowy byłby ślepym strzałem; z nią staje się przewidywalnym, choć wymagającym, narzędziem inżynierskim. To kolejny przykład, jak ściśle konstrukcja broni implozyjnej jest spleciona z zaawansowaną aparaturą pomiarową.^2,3

Podsumowanie

Najlepszy sposób rozumienia hollow-pit implosion jest taki: nie jako pojedynczej, gotowej recepty, ale jako całej klasy konstrukcji, w których projektant próbuje kupić lepszą hydrodynamikę za cenę większego ryzyka niestabilności. W porównaniu z wojennym solid pit jest to krok od konstrukcji konserwatywnej ku wysokosprawnej. W porównaniu z levitated core jest to dalsze rozwinięcie idei, że korzystniej jest zderzać odpowiednio rozpędzone powłoki niż jedynie zgniatać rdzeń bezpośrednią falą.^2,3

Najkrótsze podsumowanie wygląda więc tak: hollow pit to implozyjny rdzeń skorupowy albo częściowo skorupowy, wykorzystujący pustkę i zderzenie powłok do poprawy kompresji. Może dawać dużą sprawność, ale wymaga znacznie subtelniejszej kontroli szoków, podpór, czasu i własności materiału niż Christy gadget. Z tego powodu był ważnym etapem rozwoju powojennych konstrukcji implozyjnych, ale nie był bezpiecznym rozwiązaniem dla pierwszej bojowej bomby plutonowej. To dobry przykład ogólnej prawidłowości w technice broni jądrowej: największe zyski sprawności kryją się tam, gdzie rośnie też wrażliwość układu — a sztuką inżyniera jest świadome wyważenie tego kompromisu.^1,2,3

Na koniec warto umieścić hollow pit w szerszej linii rozwojowej. Droga od działowego Little Boya, przez implozyjnego Fat Mana z litym rdzeniem, levitated core, hollow pit, boosting, aż po konstrukcję Teller-Ulam, to jedna spójna opowieść o rosnącym opanowaniu hydrodynamiki i neutroniki. Na każdym etapie konstruktorzy uczyli się dostarczać energię do materiału rozszczepialnego czyściej, szybciej i efektywniej — a hollow pit jest jednym z kluczowych ogniw tego łańcucha, momentem, w którym sam rdzeń przestał być biernym celem implozji, a stał się jej aktywnym, rozpędzonym uczestnikiem. Zrozumienie tego przejścia — od „zgniatania" do „zderzania" — jest dobrym kluczem do całej filozofii projektowania nowoczesnej broni jądrowej. To także przypomnienie, że postęp w tej dziedzinie nigdy nie polegał na jednym wynalazku, lecz na cierpliwym, etapowym opanowywaniu coraz subtelniejszej hydrodynamiki, materiałoznawstwa i precyzji wykonania.^2,3

Dodatkowe materiały multimedialne

W praktyce hollow-pit implosion warto zapamiętać jako temat o kompromisie, a nie o prostym ulepszeniu. Zysk kompresyjny jest realny, ale rośnie dokładnie tam, gdzie rośnie też wrażliwość układu na błędy, niestabilności i złą kontrolę czasu.

Powiązane kalkulatory i narzędzia

• Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.
• Masa krytyczna — porównuje wpływ materiału, gęstości, reflektora i geometrii na masę krytyczną.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na jakościowym porównaniu solid pit, levitated core i hollow pit. W wariancie podstawowym należy:

1. rozrysować drogę przepływu energii i pędu w każdym z trzech układów,
2. wskazać, gdzie w danym wariancie powstaje najważniejszy szok kompresyjny,
3. porównać potencjalny zysk sprawności z ryzykiem asymetrii,
4. zaznaczyć, w którym miejscu najłatwiej pojawia się spalling,
5. sformułować wniosek, dlaczego projekt wojenny mógł preferować rozwiązanie mniej ambitne hydrodynamicznie.

Celem ćwiczenia jest pokazanie, że rozwój rdzeni implozyjnych polegał na świadomym handlu między sprawnością i odpornością układu.

Drugie ćwiczenie powinno dotyczyć skali przemysłowej. Należy:

1. przyjąć tę samą masę materiału rozszczepialnego dla wariantu litego i skorupowego,
2. rozważyć, jak zmieniają się wymagania wobec soczewek wybuchowych, podpór i inicjatora neutronowego,
3. ocenić, jak bardzo maleje tolerancja na błąd czasowy i geometryczny,
4. porównać potencjalny zysk uzysku z kosztem produkcyjnym i ryzykiem wadliwej pracy,
5. wyjaśnić, dlaczego najbardziej ambitne rdzenie skorupowe były atrakcyjne głównie dla dojrzalszych programów broniowych.

To ćwiczenie ma pokazać, że hollow pit jest konstrukcją dla programu, który ma już opanowaną precyzję wykonania, a nie dla programu będącego dopiero na etapie pierwszego działającego urządzenia.

Trzecie ćwiczenie powinno dotyczyć fizyki zderzenia powłok. Należy:

1. przyjąć, że energia kinetyczna powłoki rośnie z kwadratem prędkości,
2. wyjaśnić, dlaczego szczelina (pustka) pozwala powłoce nabrać większej prędkości przed zderzeniem,
3. powiązać to z analogią młotka i gwoździa,
4. wskazać, jak ta sama szczelina mnoży powierzchnie swobodne sprzyjające spallingowi,
5. sformułować wniosek o kompromisie między zyskiem kompresji a ryzykiem niestabilności.

To ćwiczenie pokazuje, że korzyść z pustki i jej zagrożenie wynikają z tego samego mechanizmu fizycznego.
