Streszczenie

PUREX (Plutonium Uranium Recovery by Extraction) jest klasycznym procesem chemicznego przerobu wypalonego paliwa. Jego sens polega na tym, że z mieszaniny zawierającej uran, pluton i setki produktów rozszczepienia potrafi wyciągnąć dwa najważniejsze składniki aktynowe do dalszego wykorzystania. Bez takiej technologii reaktor produkujący pluton, taki jak instalacje w Hanford, nie dawałby jeszcze materiału gotowego do użycia, lecz tylko silnie promieniotwórcze paliwo odpadowe.1

Znaczenie PUREX jest jednocześnie energetyczne i wojskowe. W cyklu paliwowym pozwala odzyskiwać uran i pluton do ponownego użycia, na przykład w MOX. W programach zbrojeniowych umożliwia oddzielanie plutonu od napromienionego paliwa reaktorowego. To właśnie dlatego technologia przerobu chemicznego jest tak wrażliwa proliferacyjnie.1,2

Schemat przepływu procesu PUREX. Preferowany prosty schemat blokowy TBP/faza wodna/faza organiczna, bez parametrów operacyjnych. Źródło: Wikipedia/Wikimedia, File:Plutonium and uranium extraction from nuclear fuel-eng.svg, licencja: CC BY-SA 3.0.
Schemat przepływu procesu PUREX. Preferowany prosty schemat blokowy TBP/faza wodna/faza organiczna, bez parametrów operacyjnych. Źródło: Wikipedia/Wikimedia, File:Plutonium and uranium extraction from nuclear fuel-eng.svg, licencja: CC BY-SA 3.0.

Rozszerzenie tematu

Paliwo wyjęte z reaktora zawiera kilka bardzo różnych frakcji naraz. Jest w nim nadal dużo uranu, znajduje się świeżo wyhodowany pluton-239, pluton-240 i dalsze izotopy plutonu, a do tego cała mieszanina produktów rozszczepienia oraz innych aktynowców. Chemicznie i radiologicznie jest to materiał bardzo trudny: silnie aktywny, gorący powyłączeniowo i niebezpieczny nawet przy krótkim kontakcie.1

Najpierw trzeba więc paliwo rozpuścić, zwykle w stężonym kwasie azotowym. To zamienia problem ciała stałego w problem kontroli roztworu chemicznego. Dopiero potem można wykorzystać różnice chemiczne między aktynowcami a produktami rozszczepienia. Słowiński opisuje PUREX jako etap, w którym najpierw oddziela się izotopy uranu i plutonu od fragmentów rozpadu, a następnie rozdziela się sam pluton od uranu.1

Kluczowym mechanizmem jest ekstrakcja ciecz-ciecz. W wersji klasycznej używa się TBP (tributyl phosphate) w odpowiednim rozpuszczalniku organicznym. Związki uranu i plutonu w określonych stopniach utlenienia chętnie przechodzą do fazy organicznej, podczas gdy znaczna część produktów rozszczepienia pozostaje w fazie wodnej. Potem odpowiednią zmianą warunków redoks można sprawić, by pluton zachował się inaczej niż uran i został odmyty osobno.1

To właśnie ta kontrola chemii stopni utlenienia jest sercem procesu. Nie wystarczy „rozpuścić pluton”. Trzeba jeszcze doprowadzić do takiego stanu roztworu, aby pluton i uran przestały iść razem. Dzięki temu otrzymuje się osobne strumienie materiałowe: uran, pluton i wysokoradioaktywne odpady zdominowane przez produkty rozszczepienia.1

Znaczenie tej technologii widać wyraźnie w Hanford. Reaktor produkcyjny wytwarzał pluton w napromienionym uranie, ale bez zakładów separacyjnych cały wysiłek kończyłby się na radioaktywnym metalu zamkniętym w osłonach paliwowych. Dopiero zakłady przerobu, prowadzone zdalnie w grubych osłonach i gorących komorach, zamieniały efekt reaktora w rzeczywisty materiał rozszczepialny.2

W cyklu energetycznym PUREX ma inną twarz. Pozwala nie tylko odzyskać pluton, ale też uran, który po odpowiedniej obróbce może wrócić do paliwa. Słowiński wiąże ten proces z gospodarką wypalonym paliwem i pokazuje, że po przerobie można uzyskać między innymi MOX i ERU. Z tego punktu widzenia przerób jest próbą domknięcia cyklu paliwowego, a nie jedynie wytwarzania materiału dla broni.1

Współczesny rosyjski cykl paliwowy dobrze pokazuje, jak ta logika wygląda w dużej skali. World Nuclear Association opisuje RT-1 w Mayak jako zakład pracujący właśnie w oparciu o PUREX, połączony z gospodarką plutonem, paliwem MOX i szerszym programem domykania cyklu. To ważne, bo pokazuje, że PUREX nie jest historyczną techniką z epoki Hanford, lecz nadal jedną z osi nowoczesnej polityki paliwowej i zarazem jednym z najbardziej wrażliwych punktów z perspektywy proliferacji.4

Warto też jasno rozdzielić, co PUREX robi, a czego nie robi. Sam proces nie „rozwiązuje” problemu odpadu, tylko rozcina jeden trudny strumień na kilka innych: odzyskany uran, odzyskany pluton i frakcję wysokoaktywnych produktów rozszczepienia oraz pozostałych aktynowców. Dopiero to rozdzielenie otwiera drogę do paliwa MOX, do dalszego recyklingu w reaktorach powielających albo do osobnego potraktowania aktynowców mniejszych. W materiałach II Szkoły Energetyki Jądrowej właśnie ten punkt był kluczowy: zamknięcie cyklu nie zaczyna się od samego MOX, lecz od chemicznej zdolności wydzielenia materiałów, które można jeszcze wykorzystać.5

Z tego punktu widzenia PUREX jest praktycznym rozgałęzieniem między cyklem otwartym i zamkniętym. W cyklu otwartym wypalone paliwo pozostaje zasadniczo odpadem końcowym po okresie chłodzenia i kondycjonowania. W cyklu zamkniętym to samo paliwo staje się surowcem wtórnym, z którego odzyskuje się przynajmniej pluton i uran. Dlatego w całej technologii jądrowej PUREX jest nie tyle jedną z wielu metod obróbki, ile momentem, w którym polityczna decyzja o charakterze cyklu paliwowego przybiera postać konkretnej aparatury chemicznej.1,5

Problem polega na tym, że technologia cywilna i wojskowa są tu bardzo blisko siebie. Zakład, który umie oddzielić pluton z wypalonego paliwa na potrzeby energetyczne, ma zasadniczo tę samą klasę kompetencji chemicznej co zakład mogący dostarczać materiał do programu zbrojeniowego. Różnią się reżimem pracy, zabezpieczeniami safeguards i polityką, ale nie fundamentalną naturą procesu. To właśnie dlatego PUREX jest jedną z najczulszych technologii w dyskusji o nierozprzestrzenianiu.2,3

Warto także pamiętać, że sam proces nie jest magicznym „oczyszczeniem” bez kosztów. Powstają wysokoaktywne odpady ciekłe i stałe, potrzebne są grube osłony, praca zdalna, odporność korozyjna aparatury i wielka dyscyplina krytycznościowa. PUREX nie usuwa problemu radioaktywności; on tylko porządkuje ją w bardziej użyteczne i bardziej niebezpieczne strumienie materiałowe.1,2

Najkrótsze podsumowanie jest więc takie: PUREX jest technologicznym mostem między reaktorem a odzyskanym materiałem jądrowym. Bez niego nie ma ani realnego recyklingu paliwa, ani przemysłowej separacji plutonu z wypalonego uranu.1,2

Historia PUREX: od bizmutofosforanowego do TBP

Proces PUREX nie był pierwszą metodą chemicznej separacji plutonu. Podczas Projektu Manhattan stosowano wcześniej proces bizmutofosforanowy (bismuth phosphate process), który był prostszy chemicznie, ale miał istotną wadę: nie pozwalał na odzysk uranu.6

Seaborg i Hall opracowali proces bizmutofosforanowy w 1943 roku w ramach Met Lab. Pluton był strącany jako fosforan bizmutu z roztworu w kwasie azotowym, oddzielany od uranu i produktów rozszczepienia, a następnie ponownie rozpuszczany i oczyszczany. T-Plant w Hanford, uruchomiony w 1944, był pierwszym przemysłowym zakładem stosującym ten proces i wyprodukował pluton dla bomby Fat Man, zdetonowanej nad Nagasaki w sierpniu 1945.

Wada bizmutofosforanowego: uran pozostawał w odpadach ciekłych, co oznaczało olbrzymie straty cennego materiału i bardzo duże objętości odpadów. W 1952–1956 zakłady Hanford stopniowo przestawiły się na PUREX (Redox, a potem PUREX w zakładzie B Plant i PUREX plant), który odzyskuje zarówno pluton, jak i uran.

TBP (fosforan tributylu) jako ekstraktor organiczny był już znany chemii analitycznej. Klucz do PUREX to odkrycie, że TBP selektywnie ekstrahuje U(VI) i Pu(IV) z kwasowego roztworu wodnego, a Pu(III) jest odrzucany z powrotem do fazy wodnej. Ta różnica stopnia utlenienia plutonu jest sercem całego procesu.6

Chemia PUREX w szczegółach: TBP i faza organiczna

Mechanizm ekstrakcji przez TBP jest dobrze zbadany. TBP tworzy z jonami UO₂²⁺ (uranyl) i Pu⁴⁺ kompleksy adduktowe przez atom tlenu grupy fosforylanowej:6

UO₂²⁺ + 2NO₃⁻ + 2TBP ⇌ UO₂(NO₃)₂·2TBP   (faza organiczna)
Pu⁴⁺ + 4NO₃⁻ + 2TBP ⇌ Pu(NO₃)₄·2TBP     (faza organiczna)

Kluczowa różnica: Pu³⁺ nie jest dostatecznie ekstrahowany przez TBP — jego kompleks jest słabszy. Dlatego redukcja Pu(IV) do Pu(III) przez odpowiednie środki redukujące (kwas hydrazyn-octowy N₂H₄·CH₃COOH, hydroksyloamina NH₂OH·HCl) powoduje, że pluton przechodzi z fazy organicznej do fazy wodnej, podczas gdy uran (zawsze w stanie +6, UO₂²⁺) pozostaje w fazie organicznej.

To właśnie to „redox switching" odróżnia PUREX od prostszych procesów: nie wystarczy znaleźć dobrego ekstraktora — trzeba manipulować stopniem utlenienia selektywnie dla jednego aktynowca.

TBP stosuje się zazwyczaj jako 30% roztworze w kerozynie lub w dodekan. Faza organiczna jest mieszana z fazą wodną (roztwór HNO₃ z rozpuszczonym paliwem) w przeciwprądowych ekstraktorach lub pulsowanych kolumnach.

Typy instalacji PUREX: od Hanford do La Hague

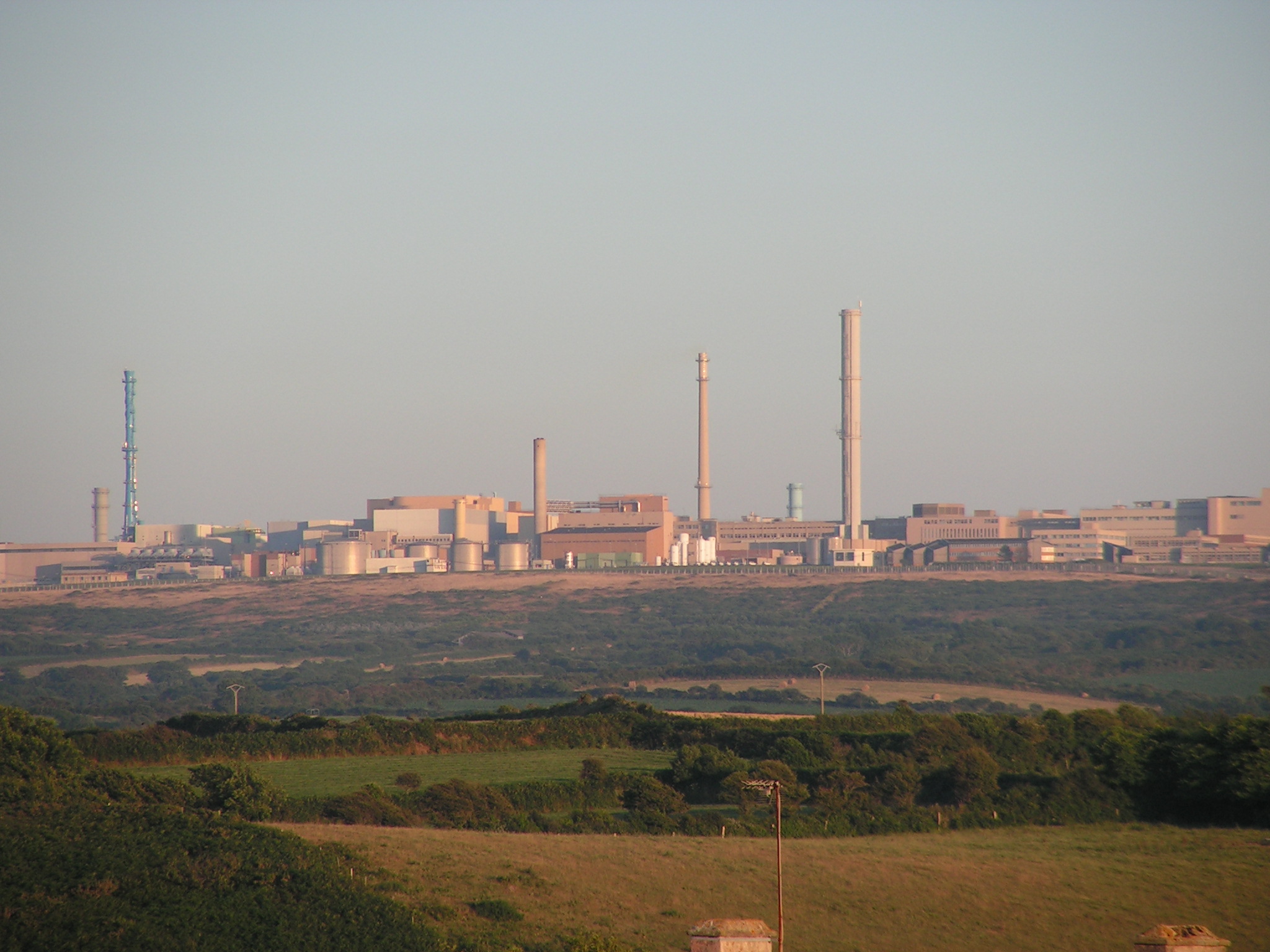

Zdjęcie zakładu La Hague. Pokazuje przemysłową skalę przerobu paliwa. Źródło: Wikipedia/Wikimedia, File:UsineHague.jpg, licencja: CC BY-SA 2.5.
Zdjęcie zakładu La Hague. Pokazuje przemysłową skalę przerobu paliwa. Źródło: Wikipedia/Wikimedia, File:UsineHague.jpg, licencja: CC BY-SA 2.5.

Na świecie istnieje kilka dużych instalacji PUREX do przerobu wypalonego paliwa reaktorów energetycznych:1,2,6

La Hague (Francja): Największy na świecie komercyjny zakład przerobu paliwa. Dwie linie UP2-800 i UP3 razem przerabiają ok. 1700 ton HM (heavy metal) rocznie. Operowany przez Orano (dawniej Areva). Wypalone paliwo PWR z elektrowni EDF jest przerabiane, odzyskiwany jest pluton (do MOX) i uran (do reinżynieryji jako REU/ERU). Odpady wysokoaktywne są witryfikowane i składowane.

Sellafield (Wielka Brytania): THORP (Thermal Oxide Reprocessing Plant), uruchomiony 1994, przerabiał paliwo LWR (lekkowodne reaktory) i AGR (reaktory chłodzone gazem). Zamknięty 2018 po ponad 20 latach pracy. B205 (stary zakład dla paliwa Magnox) wciąż operowalny. Sellafield jest też miejscem składowania dużych ilości oddzielonego plutonu cywilnego (uk. 140 ton), którego dalsze zagospodarowanie jest nierozwiązanym problemem.

Majak (Rosja): RT-1 w Oziersku (dawny Czelajabińsk-65), przerabiający paliwo reaktorów VVER-440 i reaktorów badawczych. Jedyny czynny zakład przerobu w Rosji po zamknięciu RT-2. Rosja deklaruje plany rozbudowy zdolności do przerobu dla zamkniętego cyklu paliwowego reaktorów szybkich (BN-800 i BN-1200).

Tokaimura (Japonia): Tokai Reprocessing Plant (TRP) prowadzony przez JAEA — zakład pilotowy, który przerobił ok. 1140 ton paliwa LWR od 1977. Planowany jest nowy duży zakład Rokkasho Reprocessing Plant o zdolności 800 t HM/rok, wielokrotnie opóźniany — stan na 2026 wciąż w fazie finalizacji technicznej po dekadach problemów.

PUREX a proliferacja: czułe punkty

Jak już wspomniano, PUREX jest technologią podwójnego zastosowania par excellence. Kilka konkretnych aspektów czyni go szczególnie wrażliwym proliferacyjnie:2,3,6

Ilość wymaganego sprzętu: mały zakład PUREX zdolny do przeróbki 50 kg HM/rok (co daje kilkanaście gramów plutonu) może mieścić się w budynku ~100 m². Przy dużym wzbogaceniu do Pu-239 odpowiada to niemal nic z perspektywy przemysłowej, lecz potencjalnie materiał do jednej broni w czasie kilkunastu lat.

Ilość wymaganego paliwa wsadowego: zakład reaktorowy może być zadeklarowany (IAEA jest informowane). Ale mały reaktor badawczy niedeklarowany jako dostarczający paliwa do przerobu może przez lata produkować napromieniowany uran z wygenerowanym w nim plutonem.

Iraq 1991: inspektorzy IAEA, wchodząc do Iraku po wojnie w Zatoce, znaleźli dowody na próby laboratoriów PUREX w skali kilogramowej. Irak nie miał dużego reaktora produkcyjnego, lecz eksperymenty z malym reaktorem IRT-5000 i próby radiochemii z PUREX sugerowały prace przygotowawcze.

Korea Północna: zakład Radiochemical Laboratory w Yongbyon jest zidentyfikowanym zakładem PUREX, zdolnym do przeróbki napromienionego paliwa z reaktora 5 MW. IAEA miało do niego dostęp do 1994, potem dostęp był przerywany. W 2003 Korea Północna zadeklarowała wyjście z NPT. Według ocen wywiadowczych, Korea Północna przerobiła wystarczająco dużo paliwa, by mieć zapas plutonu rzędu 40–50 kg — materiału na ok. 8–12 głowic.

Alternatywne procesy: THOREX, Plutonex, COEX

Poza PUREX istnieją alternatywne procesy przerobu, część z nich opracowana z myślą o zmniejszeniu ryzyk proliferacyjnych:6

THOREX (Thorium-Uranium Extraction): wariant PUREX dla paliwa torowego (ThO₂/UO₂). Tor jest podstawą surowców dla reaktorów torowych (TMSR, AHWR Indii). THOREX jest mniej dojrzały przemysłowo niż PUREX, lecz jest rozwijany w Indiach jako element ich cyklu torowego.

COEX (Co-EXtraction): modyfikacja PUREX, w której pluton i uran są współekstrahowane i nigdy oddzielane do czystej postaci plutonu. Produkt końcowy to mieszanina uranowo-plutonowa (U, Pu)O₂, gotowa do formowania w paliwo MOX. Uważana za bardziej proliferację-odporną niż PUREX, bo czyste Pu nie jest w żadnym momencie izolowane. Badana przez Francję i Japię.

SANEX / DIAMEX (Selective ActiNide EXtraction / DIAMide EXtraction): procesy do separacji aktynowców mniejszych (Am, Cm, Np) od lantanowców w odpadach wysokoaktywnych. Nie są alternatywą dla PUREX, lecz uzupełnieniem dla dalszej separacji i transmutacji odpadów.

PUREX a zarządzanie plutonowym nadmiarem

Jednym z problemów strategicznych, który wynikł z lat cywilnego przerobu, jest cywilny zapas plutonu. La Hague i THORP wyprodukowały tysiące kilogramów oddzielonego plutonu, który nie został zużyty w paliwach MOX zgodnie z pierwotnymi planami.2,6

Wielka Brytania (Sellafield) posiada ok. ~130–140 ton oddzielonego cywilnego plutonu — największy zapas cywilny na świecie (2025). Brak reaktorów MOX w UK (fabryka SMP w Sellafield zamknięta 2011) i niepewność polityczna sprawiają, że to plutonium jest zmagazynowane bez jasnego planu wykorzystania.

Zarówno IAEA, jak i rządy zachodnie traktują ten zapas jako ryzyko proliferacyjne. Przechowywanie ton czystego plutonu — nawet pod zabezpieczeniami — jest wyzwaniem dla ochrony fizycznej i dla non-proliferacji semantycznej. Jaka jest różnica między „cywilnym plutonium" składowanym przez kraj nieposiadający broni jądrowej a materiałem zbrojeniowym?

Francja i Japonia planowały zużyć oddzielony pluton w parkach MOX jako paliwo reaktorów PWR/LWR. Francja dość konsekwentnie realizuje ten plan (electrownie EDF używają ok. 30% MOX w swoich 56 reaktorach). Japonia — po Fukushimie (2011) i wieloletnim zatrzymaniu reaktorów — zgromadziła pluton szybciej niż go zużywała, co wywołało krytykę ze strony USA.

PUREX w wojskowym obiegu plutonu: Hanford-Rocky Flats

W kontekście militarnym PUREX był kluczem do całego arsenałowego systemu plutonu USA:2,3,6

  1. Reaktory produkcyjne (Hanford: B, D, F, H, C, KE, KW; Savannah River: P, R, L, K, C): napromieniowanie paliwa uranowego do produkcji Pu-239
  2. Zakłady PUREX (Hanford: B Plant, T Plant, PUREX plant; Savannah River: FB Line): przerób napromienionego paliwa, oddzielenie Pu od U i produktów rozszczepienia
  3. Rocky Flats Weapons Plant (Colorado): produkcja plutonowych „pit" (kulistych rdzeni broni). Zakład działał 1952–1992, produkując dziesiątki tysięcy rdzeni dla arsenału USA
  4. Pantex Plant (Amarillo, Texas): montaż i demontaż głowic jądrowych

Cały ten łańcuch produkcyjny był możliwy dzięki PUREX jako centrum procesu chemicznego. Po zakończeniu zimnej wojny i zawarciu traktatów rozbrojeniowych USA i ZSRR/Rosja musiały zdemontować tysiące głowic i zagospodarować uwolniony pluton — co doprowadziło do programu Megatons to Megawatts (rozrzedzanie HEU z głowic do paliwa LEU dla reaktorów) i dyskusji o spalaniu plutonu w reaktorach MOX.

Transmutacja i PUREX: rola przerobu w zarządzaniu odpadami długożyciowymi

Jednym z kluczowych argumentów za przerobbem chemicznym (i PUREX) jest możliwość transmutacji długożyciowych aktynowców mniejszych. Nieprzetwarzane wypalone paliwo zawiera niobę, ameryk (Am), kurium (Cm), neptun (Np), a ich długie okresy półrozpadu czyniły by składowisko gelogiczne bardzo „aktywnym" przez tysiące lat.6,5

Koncepcja P&T (Partitioning and Transmutation — Rozdzielanie i Transmutacja) zakłada:

  1. PUREX oddzielenie Pu i U (do recyklingu)
  2. Zaawansowany przerób chemiczny (SANEX, DIAMEX, TRUEX) do separacji Am, Cm, Np od lantanowców
  3. Transmutacja Am, Cm, Np w reaktorach szybkich lub ADS (Accelerator Driven Systems) — zamiana długożyciowych aktynowców na krótkożyciowe produkty rozszczepienia

Wynik: objętość i aktywność odpadów trafiających do składowiska geologicznego mogłaby być zredukowana o 80–95% (w zakresie długożyciowego toksykologicznego zagrożenia). To jedna z głównych motywacji dla cywilnego przerobu w Europie i Japonii — nie tylko recykling plutonu, lecz zarządzanie długożyciowymi odpadami.

PUREX jest pierwszym krokiem w tym łańcuchu. Bez odseparowania Pu, U i Am od strumienia odpadów dalsze kroki (transmutacja) są niemożliwe.

Witryfikacja odpadów PUREX: co dzieje się z wysokoaktywnymi cieczami

Odpady wysokoaktywne (HLW — High Level Waste) z PUREX to roztwory kwasowe zawierające setki radioizotopów produktów rozszczepienia. Muszą być solidyfikowane przed składowaniem geologicznym. Preferowaną metodą jest witryfikacja — immobilizacja w szkle borokrzemianowym.6

Proces witryfikacji:

  1. Kalcynacja: odparowanie i zestalenie roztworów HLW w kalcynatorze (bębnowym piecu). Produkt: sypki, radioaktywny kalcynat (CaO/NaO/aktynowce/produkty rozszczepienia)
  2. Topienie ze szkłem: zmieszanie kalcynatu z frytą szklaną i stopienie w ~1100–1200°C. Produkt: jednorodna masa szklista.
  3. Odlew do pojemnika: ciekłe szkło wylewane do cylindrycznych stalowych pojemników (we Francji: COGEMA glass canisters, 180 kg każdy, 43 cm średnicy, 134 cm długości). Po zastygnięciu pojemnik jest zamknięty i etykietowany.
  4. Chłodzenie i składowanie: pojemniki są gorące (ok. 2 kW ciepła z rozpadu bezpośrednio po zalewaniu), wymagają wieloletniego chłodzenia w magazynach pośrednich.

Francja (La Hague + Marcoule) wyprodukowała kilkadziesiąt tysięcy takich pojemników ze zeszkliwionym HLW. Przechowywane są w pośrednim składowisku, czekając na docelowe składowisko geologiczne (projekt CIGEO w Bure — planowane uruchomienie po 2035).

Czas chłodzenia paliwa przed PUREX

Paliwo wypalione nie może być skierowane bezpośrednio do PUREX — wymaga okresu chłodzenia (cooling time) pod wodą w basenie przy elektrowni lub w samym zakładzie przerobu:6

Dlaczego chłodzenie? Bezpośrednio po wyciągnięciu z reaktora paliwo jest intensywnie radioaktywne i gorące (ciepło z rozpadu), a wiele krótkotrwałych izotopów (np. I-131, T½ = 8 dni; Ba-140, T½ = 13 dni) wciąż intensywnie się rozpada. Po kilku–kilkudziesięciu miesiącach te krótkotrwałe izotopy w dużej mierze zanikają, co:

  • Redukuje aktywność i ilość ciepła (ważne dla bezpieczeństwa procesu PUREX)
  • Usuwa niektóre izotopy, które interferują chemicznie (np. niestabilne kompleksy)
  • Ogranicza ilość gazów radioaktywnych (ksenon, krypton) uwalnianych podczas rozpuszczania

Typowy czas chłodzenia przed PUREX:

  • Minimum: 6 miesięcy (dla małych reaktorów badawczych)
  • Standardowe paliwo LWR: 3–5 lat (La Hague, Sellafield)
  • Japonia stosowała 3 lata dla paliwa BWR/PWR

Dłuższe chłodzenie zmniejsza też aktywność produktów rozszczepienia i ułatwia pracę w gorących komorach.

Bilans neutronowy i aspekty krytyczności w PUREX

Pluton jest materiałem rozszczepialnym — oznacza to, że instalacja PUREX musi być projektowana z myślą o krytyczności jądrowej (czyli unikaniu niekontrolowanej reakcji łańcuchowej).6

Graniczne stężenia plutonu w roztworach wodnych (Pu(NO₃)₄ w HNO₃):

  • Bezpieczna geometria (długi, cienki cylinder, ang. slab geometry): < 7 g Pu/litr
  • Dla kul nieograniczonych: masa krytyczna metalicznego Pu < 10 kg (przy braku moderatora wodnego i przy optymalnemu geometrii), ale w roztworze wodnym masa krytyczna spada do ~500 g przy optymalnym stężeniu i geometrii

To oznacza, że rurociągi i pojemniki w PUREX muszą być geometrycznie bezpieczne: wystarczająco cienkie, płaskie lub annularne (pierścieniowe), by niemożliwe było osiągnięcie masy krytycznej nawet przy niekorzystnych awariach (gromadzeniu się cieczy, zalaniu wodą).

Historia: Wypadek krytyczności w Tokaimura, 1999 — W Japonii, w zakładzie przerobu JCO, trzy osoby ręcznie przelewały roztwór uranowy bogatego uranu do wiadra, przekraczając masę krytyczną. Nastąpiła niekontrolowana reakcja łańcuchowa, dwie osoby zginęły z powodu ostrego syndromu popromiennego. Była to największa wypadek krytyczności od Projektu Manhattan i drastyczny przykład, co się stanie, gdy procedury bezpieczeństwa krytyczności nie są respektowane.

PUREX a polityka energetyczna: zamknięty vs otwarty cykl paliwowy

Decyzja o przerob ie wypalonego paliwa jest fundamentalnie polityczną — opartą na bilansie między kosztami przerobu, zyski z odzysku materiałów, ryzykiem proliferacyjnym i filozofią zarządzania odpadami.5,6

Kraje stosujące przerób (zamknięty cykl):

  • Francja: ~80% paliwa wypalonego przerabiane, pluton do MOX
  • Rosja: przerób w RT-1 Majak, rozbudowa zdolności
  • Japonia: plany przerobu w Rokkasho (opóźnione), tymczasowo magazynowanie
  • Wielka Brytania: przerób historyczny (THORP), teraz przechodzi na magazynowanie

Kraje stosujące cykl otwarty (direct disposal):

  • USA: po rządzie Cartera (1977) zakazano komercyjnego przerobu w USA ze względu na obawy proliferacyjne. Program Yucca Mountain dla składowiska geologicznego (odwołany 2010). Aktualnie: „wait and see"
  • Niemcy: zrezygnowały z przerobu po 1990; paliwo do La Hague wróciło jako odpady zeszklione
  • Szwecja, Finlandia: cykl otwarty i program głębokiego składowiska (KBS-3)

Debata o przerob ie vs cyklu otwartym nie jest rozwiązana i przez dekady będzie tematem polityki energetyczno-nuklearnej. Kluczowe pytania: czy wartość odzyskiwanego plutonu i uranu uzasadnia koszty przerobu? Czy nierozpowszechniony pluton magazynowany jest bezpieczniejszy niż pluton w paliwach MOX? Czy transmutacja aktynowców mniejszych jest konieczna dla bezpiecznego składowiska geologicznego?

Odpady PUREX w Polsce i przyszłość

Polska nie posiada elektrowni jądrowych ani zakładów przerobu paliwa. Jednak planowane reaktory (program energetyki jądrowej zakłada budowę 6 GW do 2043) będą w przyszłości produkować wypalone paliwo wymagające zarządzania.6

Decyzja o otwartym czy zamkniętym cyklu paliwowym dla polskich reaktorów nie jest jeszcze podjęta. Większość krajów budujących nowe reaktory dziś decyduje się na cykl otwarty z magazynowaniem wypalonego paliwa — ze względu na koszty przerobu, brak krajowych zdolności i bezpieczne opcje tymczasowego magazynowania.

Jednak Polska mogłaby w przyszłości, w ramach umów z dostawcami (Westinghouse/USA, EDF/Francja, KHNP/Korea), korzystać z usług przerobu (np. La Hague), jeśli zdecyduje się na zamknięty cykl. To jest element szerszej dyskusji politycznej o suwerenności energetycznej i bezpieczeństwie łańcucha paliwowego.

Podsumowanie chemii przerobu: PUREX jako synteza nauk

PUREX jest doskonałym przykładem technologii na styku kilku dziedzin: radiochemii, chemii analitycznej, chemii ekstrakacji, inżynierii procesowej, fizyki neutronowej i prawa międzynarodowego. Żaden z tych aspektów nie jest drugorzędny.

Chemik musi rozumieć ekstrakcję TBP i kontrolę redoks plutonu. Inżynier musi rozumieć hydraulikę ekstraktorów pulsacyjnych i wymogi krytyczności. Fizyk musi wiedzieć, jakie izotopy są w zużytym paliwie i jak się rozpadają. Prawnik musi znać wymogi IAEA dla zakładu przerobu. Polityk musi rozważyć proliferacyjne ryzyko i energetyczne korzyści.

To właśnie ta wielowymiarowość czyni PUREX jedną z technologii, w której rozumienie wymaga interdyscyplinarności. I to dlatego każdy poważny student fizyki jądrowej lub polityki nuklearnej musi zrozumieć nie tylko fizykę reaktorów, ale i radiochemię przerobu — bo bez niej nie można w pełni zrozumieć ani arsenałów jądrowych, ani energetyki nuklearnej XXI wieku.

Reaktory szybkie a PUREX: zamknięty cykl przyszłości

Jedną z kluczowych motywacji dla przerobu PUREX w długoterminowej perspektywie energetycznej jest jego rola w zamkniętym obiegu paliwowym reaktorów szybkich:5,6

Reaktory szybkie (FR, Fast Reactors) — jak BN-800 i BN-1200 Rosji, ASTRID (anulowany projekt francuski), GFR (Gas-cooled Fast Reactor) czy reaktory solne na szybkich neutronach — mogą wykorzystywać pluton i aktynowce mniejsze (Am, Cm, Np) jako paliwo, „spalając" je w cyklu transmutacyjnym. Efekt: zmniejszenie zapasu długożyciowych odpadów.

Ale reaktory szybkie potrzebują paliwa MOX lub metal-fuel, w którym pluton stanowi 15–30%. Pluton musi więc być oddzielony z wypalonego paliwa przez PUREX — i właśnie tutaj koło się zamyka. Nie ma reaktorów szybkich bez PUREX (lub analogicznego procesu), a nie ma pełnego zamkniętego cyklu bez reaktorów szybkich.

Rosja jest jedynym krajem, który aktywnie eksploatuje reaktory szybkie na plutonowym paliwie MOX (BN-800 w Bieło jarsku) i planuje rozbudowę (BN-1200, pierwsze rozpalenie planowane ok. 2030). Ich RT-1 w Majak dostarcza plutonu do paliwa MOX dla BN-800 właśnie przez PUREX.

Bezpieczeństwo instalacji PUREX: gorące komory i zdalność

PUREX jest procesem prowadzonym w warunkach intensywnego promieniowania gamma — wypalone paliwo emituje bardzo intensywne promieniowanie przez wiele lat. Dlatego cały proces musi być prowadzony w gorących komorach z zdalnym sterowaniem:2,6

Zaawansowane zakłady przerobu (La Hague, Sellafield) mają:

  • Hale „canyon": długie na kilkaset metrów betonowe budynki z zdalnie sterowanymi komorami separacyjnymi, gdzie paliwo jest krojone, rozpuszczane i przetarzane chemicznie
  • Optyczne systemy nadzoru: kamery o specjalnej odporności na promieniowanie gamma, w komorach gdzie nawet ochronne szkło ołowiowe może pociemnieć przez napromieniowanie
  • Dźwigi i manipulatory suwnicowe: do przemieszczania ciężkich i aktywnych modułów aparatury w obrębie hal
  • Systemy bezpieczeństwa krytyczności: czujniki neutronowe, geometrycznie bezpieczne zbiorniki i rurociągi, jodkowe i gadolinium-borowe roztwory do awaryjnego zatrucia

Personel nigdy nie wchodzi bezpośrednio do stref procesowych podczas pracy — całe operacje są zdalne lub pełna izolacja przez beton.

PUREX w Japonii: Rokkasho i polityczna saga

Historia japońskiego programu przerobu jest przykładem, jak ambitna polityka energetyczna może zderzać się z rzeczywistością:6

Japonia zbudowała zakład przerobu Rokkasho (Aomori) o projektowanej zdolności 800 ton HM/rok. Miał on być centrum zamkniętego cyklu paliwowego — przerabianie wypalonego paliwa, wytwarzanie MOX, zasilanie planowanego parku reaktorów.

Budowa zaczęła się w 1993, planowane uruchomienie 1997. Faktyczne uruchomienie (po serii problemów technicznych i 24 opóźnieniach oficjalnych) wciąż nie nastąpiło w 2026. Problemy obejmują:

  • Korozję w systemach przetwarzania odpadów
  • Problemy z systemem witryfikacji odpadów
  • Opóźnienia w certyfikacji bezpieczeństwa po nowych regulacjach po Fukushimie (2011)
  • Rosnące koszty (z pierwotnych ~7 mld USD do >20 mld USD)

Paradoks Rokkasho jest emblematyczny dla dylematu polityki jądrowej: kraj bez przerobu i bez dużego programu MOX akumuluje cywilny pluton szybciej niż go zużywa, co budzi obawy USA i IAEA. Japonia posiada ok. 46 ton oddzielonego plutonu cywilnego (2025) — niemal równowartość wszystkich arsenałów oficjalnie nie-nuklearnych państw jądrowych razem wziętych.

Kiedy PUREX jest (i nie jest) proliferacyjnie wrażliwy?

Nie każda instalacja PUREX jest równie wrażliwa proliferacyjnie. Kluczowy jest kontekst:2,3,6

Mało wrażliwy:

  • Duży komercyjny zakład przerobu pod IAEA safeguards, przerabiający tysiące ton rocznie dla potrzeb energetycznych, z pełną transparencją i inspekcją ciągłą. Pluton trafia od razu do paliwa MOX, brak „wolnego plutonu" w zasobach.

Umiarkowanie wrażliwy:

  • Zakład przerabiający paliwo na potrzeby własne z akumulacją plutonu przekraczającą bieżące potrzeby MOX. Ryzyko że pluton staje się „bieżącym inwentarzem" zamiast produktu przejściowego. Przykład: Japonia z ~46 ton wolnego Pu.

Bardzo wrażliwy:

  • Małe instalacje laboratoryjne PUREX bez inspekcji IAEA lub z selektywnym dostępem
  • Zakłady w krajach nie-NPT lub z historią niedeklarowanych aktywności
  • Zakłady powiązane z reaktorami produkującymi wysoko napromieniowany uran (mało Pu-240) — sugerujące celowe nastawianie na produkcję plutonu broniowego

Irańska radiochemia (mały zakład w Esfahan, badania izolacji plutonu) i koreański zakład PUREX w Yongbyon są przykładami ostatniej kategorii.

Przyszłość PUREX: czy technologia dotrwa do ery reaktorów generacji IV?

Reaktory generacji IV i SMR, planowane na lata 2030–2050, mogą fundamentalnie zmienić to, czego potrzebuje system paliwowy:5,6

Reaktory na soli stopionej (MSR): paliwo jest już w formie płynnej (FLiBe + UF₄), a separacja produktów rozszczepienia może być prowadzona on-line przez pyro-chemiczny przerób bezpośrednio w reaktorze. PUREX jest tutaj niepotrzebny.

Reaktory chłodzone sodem (SFR) w pełnym zamkniętym cyklu: paliwo metaliczne (U-Pu-Zr) może być przerabiane przez pyrochemię (elektrolityczne rafinowanie w stopionych solach) zamiast PUREX. Pyrochemia jest mniej selektywna niż PUREX (nie oddziela aktynowców tak precyzyjnie), ale jest uznawana za mniej proliferacyjną, bo produkt końcowy zawiera zawsze mieszaninę Pu z Am i Cm (nie da się łatwo wyodrębnić czystego Pu-239).

Jeśli reaktory generacji IV stają się dominującą technologią około 2050–2060, PUREX może stopniowo być zastępowany przez pyrochemię lub procesy on-line. Ale biorąc pod uwagę tempo wdrażania reaktorów IV generacji, PUREX będzie dominującą technologią przerobu przez co najmniej kolejne 30–40 lat.

Globalna mapa plutonu: ile jest i gdzie?

Skumulowane globalne zasoby plutonu (wojskowe i cywilne) to jeden z kluczowych parametrów bezpieczeństwa nuklearnego:6

  • Wojskowe plutonium: USA ok. 80 ton, Rosja ok. 88 ton, UK ok. 3,2 ton, Francja ok. 6 ton, Chiny ~oszacowania wywiadowcze 1–4 ton, Izrael/Indie/Pakistan — szacunki niejawne (łącznie kilkaset kg do kilku ton)
  • Cywilne plutonium: UK ~130–140 ton, Francja ~70 ton, Japonia ~46 ton, Rosja ~58 ton, Niemcy ~2 ton (już dostarczone do przerobu i z powrotem jako MOX lub zeszklone odpady)

Łącznie szacunki wskazują na ok. 500–600 ton plutonu wojskowego i ok. 350 ton cywilnego na świecie. To łącznie wystarczyłoby na dziesiątki tysięcy głowic jądrowych, gdyby zostało zmilitaryzowane — co ilustruje skalę wyzwania ochrony i zarządzania tym materiałem.

PUREX jest maszyną, która stworzyła tę ilość. I to on — albo jego brak — będzie decydował, ile plutonu istnieje na świecie w przyszłości.

Ekotoksykologia plutonu z PUREX: długoterminowe skutki środowiskowe

Historia zakładów PUREX to nie tylko historia technologii — to też historia zanieczyszczeń środowiskowych.6

Hanford River w stanie Waszyngton: przez dekady produkcji zakłady PUREX w Hanford odprowadzały niskoaktywne ścieki do gruntu i rzeki Kolumbia. Radioaktywne izotopy (Tc-99, Sr-90, Cs-137, Ru-106) przenikały do wód gruntowych. Projekt oczyszczania Hanford (Hanford Site Cleanup) jest największym i najdroższym projektem remedyjnym USA — szacowany koszt całkowity przekracza 100 miliardów dolarów, a zakończenie planowane jest po 2070 roku. Główny problem: miliony litrów odpadów HLW przechowywane w podziemnych zbiornikach ze stali, z których część wycieka do gruntu.

Rzeka Techa w Rosji: Majak przez lata odprowadzał radioaktywne ścieki bezpośrednio do rzeki Techa (dopływ Obu). Wypadek Kysztymski (1957) — eksplozja zbiornika z odpadami HLW — skażył tysiące km² terytorium. Reka Techa i tereny wokół Majak są do dziś skażone i część mieszkańców wciąż żyje z podwyższonymi dawkami promieniowania.

To przypomnienie, że PUREX nie jest tylko abstrakcją chemiczną — jego historia to też historia konkretnych środowiskowych konsekwencji, które dotknęły setki tysięcy ludzi i które nie zostały w pełni rozwiązane po 70+ latach.

Inspektorzy IAEA w zakładach PUREX: jak działa nadzór

Instalacje przerobu paliwa objęte systemem gwarancji IAEA podlegają regularnym inspekcjom:2,6

Inspekcje zapowiedziane: Inspektorzy IAEA odwiedzają zakłady zgodnie z wcześniej uzgodnionym harmonogramem. Weryfikują deklaracje, sprawdzają rachunkowość materiałową, pobierają próbki środowiskowe i wewnątrz-procesowe.

Inspekcje niezapowiedziane: Na mocy Protokołu Dodatkowego (do NPT), kraj może zezwolić IAEA na niezapowiedziane inspekcje. Weryfikuje to, że zakład nie prowadzi niezadeklarowanej działalności między zapowiedzianymi wizytami.

Continuous monitoring: W wielu zakładach (La Hague, Rokkasho) IAEA zainstalowała stałe urządzenia monitorujące (kamery, liczniki neutronów, czujniki Dopplera dla przepływu) transmitujące dane na bieżąco do Wiednia.

Wyniki rachunkowości materiałowej (MBE — Material Balance Error, MUF — Material Unaccounted For) są kluczowymi wskaźnikami: anomalie w bilansie sugerują albo błędy pomiarowe, albo niedeklarowany odpływ materiału.

Edukacyjna wartość PUREX dla rozumienia nieproliferacji

Dla studenta fizyki jądrowej lub polityki bezpieczeństwa nuklearnego zrozumienie PUREX na poziomie chemicznym i inżynierskim ma ważną wartość edukacyjną: pozwala odróżnić, co jest technicznie możliwe od tego, co jest politycznie i strategicznie znaczące.2,6

Wiele dyskusji o broni jądrowej i proliferacji skupia się na aspektach fizycznych (masa krytyczna, geometria implozji) i pomija chemię separacji — która jest w praktyce równie ważna, bo bez PUREX nie ma materiału. Rozumienie łańcucha reaktor → PUREX → metal → broń jako całości jest konieczne, by sensownie oceniać np.:

  • czy irański reaktor do badań medycznych stanowi zagrożenie proliferacyjne (tak, jeśli jest niedeklarowany i połączony z laboratoryjnym PUREX)
  • czy kraj z reaktorem CANDU ale bez PUREX stanowi zagrożenie (mniejsze, choć CANDU produkuje więcej Pu)
  • czy Japonia z ~46 ton cywilnego plutonu jest państwem proliferacyjnym (nie, bo pluton jest pod safeguards IAEA, ale stanowi „latente capability")

Te pytania nie mają prostych odpowiedzi, ale bez rozumienia techniki PUREX nie można ich w ogóle sensownie zadać.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału dobrze pokazującego przejście od rozpuszczenia paliwa do rozdzielenia strumieni uranu, plutonu i odpadów wysokoaktywnych.

Powiązane kalkulatory i narzędzia

Powiązane artykuły

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na rozpisaniu logicznego ciągu procesu PUREX. Należy:

  1. zacząć od napromienionego paliwa jako mieszaniny uranu, plutonu i produktów rozszczepienia,
  2. opisać po co wykonuje się rozpuszczanie w kwasie azotowym,
  3. wskazać, czemu służy ekstrakcja do fazy organicznej,
  4. wyjaśnić, dlaczego potrzebny jest osobny etap rozdziału plutonu od uranu,
  5. sformułować wniosek, jakie trzy główne strumienie materiałowe wychodzą z procesu.

Celem ćwiczenia jest pokazanie, że PUREX nie jest jedną reakcją, lecz uporządkowanym łańcuchem separacji.

Drugie ćwiczenie powinno dotyczyć znaczenia proliferacyjnego procesu. Należy:

  1. porównać cywilny recykling paliwa z wojskową separacją plutonu,
  2. wskazać, które elementy instalacji są wspólne dla obu zastosowań,
  3. odnieść to do MOX i do historii Hanford,
  4. wyjaśnić, dlaczego kontrola polityczna i inspekcyjna jest tu tak ważna,
  5. ocenić, czy można łatwo oddzielić „niewinny” zakład przerobu od zakładu o potencjale wojskowym.

To ćwiczenie ma pokazać, że PUREX jest technologią, w której chemia, energetyka i polityka bezpieczeństwa spotykają się wyjątkowo blisko.

Przejdź do ćwiczenia interaktywnego
