Bomba termojądrowa - schemat Tellera-Ulama

Streszczenie

Schemat Teller-Ulam to klasyczna architektura dwustopniowej broni termojądrowej. Składa się z pierwszego stopnia rozszczepieniowego (primary) i fizycznie oddzielonego drugiego stopnia (secondary) zawierającego paliwo fuzyjne. Pierwszy stopień nie służy tu głównie do bezpośredniego ogrzania paliwa, lecz do wytworzenia odpowiedniego pola promieniowania rentgenowskiego, które napędza implozję radiacyjną drugiego stopnia.¹^,²

To właśnie oddzielenie stopni i użycie promieniowania jako nośnika energii pozwoliło wyjść poza ograniczenia klasycznych bomb rozszczepieniowych i bomb ze wzmocnieniem rozszczepienia. Dzięki temu architektura Teller-Ulam stała się podstawą praktycznie wszystkich dojrzałych broni termojądrowych dużej mocy.²^,³

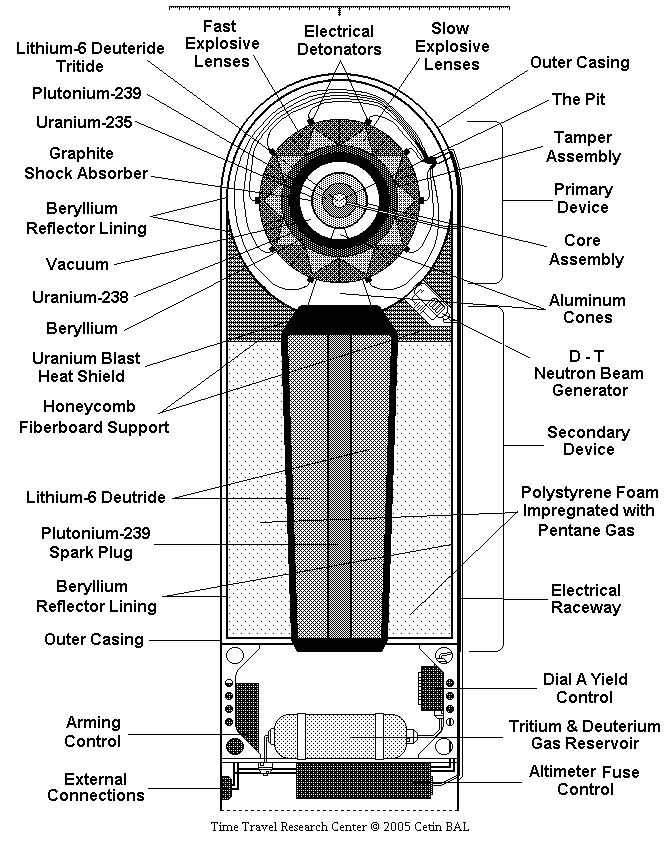

Publiczny schemat układu `Teller-Ulam` jest dobry jako mapa funkcji: oddziela pierwszy stopień, kanał promieniowania i drugi stopień. Nie należy z niego wyprowadzać proporcji, materiałów ani kompletnej geometrii rzeczywistej głowicy.

Rozszerzenie tematu

Schemat Teller-Ulam jest jednym z najczęściej rysowanych i jednocześnie najgorzej rozumianych pojęć w popularnej literaturze o broni jądrowej. Powszechne diagramy pokazują „kształt", ale milczą o fizyce, która sprawia, że to działa. Poniżej rozkładamy tę fizykę na czynniki pierwsze: od tego, dlaczego pomysł poprzedni („klasyczny Super") był ślepą uliczką, przez rolę promieniowania, nieprzezroczystości materiałów, ablacji i kompresji, aż po zapłon, paliwa fuzyjne i skalowalność. Materiał opiera się przede wszystkim na elementach projektowania broni termojądrowej z Nuclear Weapons FAQ.

Dlaczego klasyczny Super nie zadziałał

Aby docenić genialność schematu Teller-Ulam, trzeba zrozumieć, co go poprzedzało i dlaczego zawiodło. Już latem 1942 roku — trzy lata przed pierwszym testem bomby rozszczepieniowej — zauważono możliwość wzbudzenia samopodtrzymującego się spalania termojądrowego w czystym deuterze. Pomysł był kuszący: gdyby udało się zapalić reakcję D-D, można by uzyskiwać praktycznie nieograniczone moce przy niskim koszcie paliwa. Pierwotna koncepcja, zwana „klasycznym Super", zakładała wywołanie fali spalania w masie ciekłego deuteru: bomba atomowa miała podgrzać fragment paliwa do temperatury zapłonu, a energia z tego obszaru miała zapalać kolejne warstwy.⁷

Problem okazał się fundamentalny. Po pierwsze, zjonizowany wodór przy normalnych gęstościach jest niemal przezroczysty dla miękkiego promieniowania rentgenowskiego, w którym istnieje większość energii rozszczepiającego się rdzenia — energia ta po prostu „przelatywała" przez paliwo, zamiast je grzać. Po drugie, głównym mechanizmem strat z gorącej plazmy jest promieniowanie hamowania (bremsstrahlung), które rośnie z kwadratem gęstości jonów. Reakcja fuzyjna musiała więc konkurować z własnymi stratami radiacyjnymi, i przy osiągalnych warunkach przegrywała. Po ośmiu latach żmudnych obliczeń, do połowy 1950 roku, stało się jasne, że samopodtrzymująca się reakcja D-D jest co najwyżej marginalnie możliwa, a klasyczny Super nie jest wykonalny w rozsądnych gabarytach nawet z dużą domieszką trytu.⁷

A tryt był tu osobnym, kosztownym problemem. Trzeba go wytwarzać w reakcjach neutronowych, a neutron użyty do produkcji trytu daje około dziesięciokrotnie mniejszą „wartość energetyczną" dla wybuchu niż neutron użyty do hodowli plutonu-239. Co gorsza, tryt rozpada się promieniotwórczo z okresem połowicznego rozpadu 12,3 roku (autor NWFAQ podaje cykl odtwarzania zapasu rzędu 17,8 roku), więc broń oparta na dużych ilościach trytu wymagałaby kosztownej, ciągłej produkcji tylko po to, by utrzymać arsenał sprawnym. Te dwa problemy — fizyczny (zapłon) i ekonomiczny (tryt) — razem skazywały klasyczny Super na porażkę.⁷

Stanisław Ulam, matematyk z Los Alamos, którego idea stopniowania (rozdzielenia paliw na osobne stopnie i napędzania drugiego energią pierwszego) rozpoczęła przełom w styczniu 1951 roku. Zdjęcie: Wikimedia Commons

Problem zapłonu: trzy warunki

Sercem trudności jest „problem zapłonu", który w ogólnej postaci sprowadza się do trzech warunków, jakie trzeba spełnić jednocześnie. Po pierwsze, trzeba stworzyć warunki, w których reakcja fuzyjna zachodzi z dużą szybkością. Po drugie, trzeba te warunki utrzymać przez pewien czas. Po trzecie, całkowita energia wyprodukowana przez reakcję musi przekroczyć energię zewnętrzną potrzebną do stworzenia i utrzymania tych warunków. To w istocie ta sama logika, którą w fizyce reaktorów fuzyjnych formalizuje kryterium Lawsona — iloczyn gęstości, temperatury i czasu uwięzienia musi przekroczyć pewien próg.⁷

Szybkość reakcji między cząstkami A i B można zapisać jako R = N_A · N_B · f_AB(T), gdzie R to liczba reakcji na sekundę i centymetr sześcienny, N_A i N_B są gęstościami cząstek, a f_AB(T) opisuje silną zależność przekroju czynnego od temperatury. Ponieważ oba człony gęstości są proporcjonalne do gęstości masy, szybkość reakcji na jednostkę objętości rośnie z kwadratem gęstości — to fundament, na którym opiera się cała idea kompresji paliwa. Reakcje są też bardzo silnie zależne od temperatury: reakcja D-T zapala się najłatwiej, a D-D i D-He3 wymagają wyraźnie wyższych temperatur.⁷

Głównym wrogiem jest tu promieniowanie hamowania (bremsstrahlung) — straty energii z całkowicie zjonizowanej plazmy, których tempo rośnie z kwadratem gęstości jonów, ale tylko z pierwiastkiem z temperatury. Oznacza to, że reakcja fuzyjna i jej straty radiacyjne skalują się z gęstością tak samo, więc samo zagęszczanie nie rozwiązuje problemu strat — i właśnie dlatego klasyczny Super był tak trudny. Dopiero zamknięcie paliwa w nieprzezroczystym tamperze (który nie pozwala energii uciekać) całkowicie przeformułowało ten bilans, czyniąc go bardziej podobnym do problemu sprawności bomby rozszczepieniowej: liczy się to, ile paliwa zdąży się spalić przed dezintegracją.⁷

Przełom 1951: idee Ulama i Tellera

Przełom zaczął się w styczniu 1951 roku, gdy Stanisław Ulam analizował sposoby ulepszania bomb rozszczepieniowych. Rozważał, czy energia małej bomby mogłaby posłużyć do sprężenia większej ilości materiału rozszczepialnego — i szybko zauważył, że ten sam pomysł da się zastosować do sprężenia deuteru. Tak narodziły się dwie idee podstawowe: rozdzielenie paliw na oddzielne fizycznie stopnie oraz użycie eksplozji jednego stopnia do napędzania drugiego. To było odejście od myślenia o jednej bombie „zapalającej" paliwo na rzecz dwustopniowej maszyny, w której pierwszy stopień jest sterowanym źródłem energii dla drugiego.⁷

Ulam nie rozwiązał jednak, jak fizycznie wykonać taką implozję — początkowo myślał o kinetycznej fali uderzeniowej z rozszerzającego się triggera. Tu wkroczył Edward Teller z kluczową poprawką. Teller wiedział, że w wybuchu rozszczepieniowym większość energii jest przenoszona przez promieniowanie, a nie przez ruch materii. Zrozumiał, że to właśnie promieniowanie — szybsze i bardziej „wszechobecne" niż fala mechaniczna — da się wydajniej wykorzystać do wykonania pracy na drugim stopniu. Tak powstała koncepcja radiation implosion, czyli implozji radiacyjnej. Teller dodał też trzecią ideę: umieszczenie w centrum paliwa fuzyjnego podkrytycznej masy rozszczepialnej, czyli spark plug, która po sprężeniu sama stanie się nadkrytyczna i dogrzeje paliwo od środka.⁷^,⁸

Razem te idee — stopniowanie, implozja radiacyjna i zapłon od spark plug — tworzą to, co dokładniej należałoby nazwać „stopniowaną implozją radiacyjną", a co weszło do historii jako konstrukcja Tellera-Ulama. Od pomysłu do detonacji pierwszej bomby wodorowej (Ivy Mike, listopad 1952) minęło zaledwie około 20 miesięcy. O ile wiadomo, wszystkie współczesne bronie jądrowe o mocy powyżej mniej więcej 50 kt opierają się właśnie na tym schemacie.⁷

Warto docenić, jak głęboka była to zmiana myślenia. Klasyczny Super próbował zapalić paliwo „na surowo", licząc na samopodtrzymującą się falę spalania. Teller-Ulam odwraca kolejność: najpierw, kosztem precyzyjnej inżynierii, doprowadza paliwo do stanu skrajnej kompresji, a dopiero potem je zapala — i to w warunkach, w których uwięzione promieniowanie nie pozwala energii uciekać. To przesunięcie akcentu z „ogrzewania" na „ściskanie i uwięzienie" jest tym samym intelektualnym krokiem, który w energetyce termojądrowej doprowadził do inercyjnego uwięzienia plazmy (ICF). Bomba wodorowa i laserowa synteza inercyjna są więc, na poziomie fizyki, bliskimi kuzynami — w obu chodzi o to, by ścisnąć paliwo szybciej, niż zdąży uciec, i zapalić je, zanim się rozleci.⁷^,⁸

Edward Teller, który uzupełnił ideę Ulama kluczową poprawką: nośnikiem energii między stopniami powinno być promieniowanie cieplne, a nie szok mechaniczny. To on zaproponował też rozszczepieniowy „spark plug" w centrum paliwa. Zdjęcie: Wikimedia Commons

Anatomia urządzenia: lista elementów

Najprostszy opis schematu brzmi tak: w jednej obudowie umieszcza się dwa różne układy. Pierwszy jest stosunkowo „zwykłym" ładunkiem rozszczepieniowym, w praktyce często ulepszonym przez boosting. Drugi jest oddzielnym stopniem zawierającym paliwo fuzyjne, zwykle w postaci stałego deuterku litu-6. Gdy primary wybucha, nie zapala on bezpośrednio secondary, lecz przygotowuje warunki do jego bardzo silnej kompresji.¹^,²

To rozdzielenie funkcji jest najgłębszą ideą całego schematu. W bombie jednostopniowej ten sam materiał i ten sam wybuch musi naraz osiągnąć krytyczność, utrzymać ją i wytworzyć energię — co nakłada sprzeczne wymagania. W układzie dwustopniowym zadania są podzielone: primary ma jedno zadanie (wytworzyć czyste, silne pole promieniowania), a secondary drugie (zostać ściśniętym i spalonym). Każdy stopień można optymalizować osobno, a energia przepływa między nimi w ściśle kontrolowany sposób. To samo myślenie modularne — „każdy element robi jedną rzecz dobrze" — przewija się przez całą dojrzałą inżynierię broni jądrowej, od warstw implozyjnych Fat Mana po interstage łączący stopnie.¹^,²

Pełna lista elementów reprezentatywnego urządzenia Tellera-Ulama obejmuje osiem komponentów: (1) zewnętrzną obudowę, (2) primary (rozszczepieniowy trigger), (3) osłonę promieniowania, (4) hohlraum albo radiation case (obudowę promieniowania), (5) kanał promieniowania (radiation channel), (6) fuzyjny pusher/tamper, (7) paliwo fuzyjne oraz (8) spark plug. W praktyce drogę energii między stopniami organizuje jeszcze interstage, czyli strefa pośrednia. Wczesne, duże konstrukcje (jak Mike) miały drugi stopień cylindryczny; nowocześniejsze, kompaktowe głowice częściej stosują secondary sferyczny.¹^,⁷

Budowa rdzenia termojądrowego: rozdzielone primary i secondary w jednej obudowie promieniowania. Źródło: Encyclopædia Britannica

Architektura ta zasadniczo różni się od wcześniejszego Super. We wczesnej koncepcji wyobrażano sobie duże objętości deuteru ogrzewane przez bombę atomową. Przełom polegał na zrozumieniu, że drugi stopień należy najpierw silnie ścisnąć, a dopiero potem zapalić. To właśnie realizuje implozja radiacyjna, a cała subtelność konstrukcji polega na tym, jak doprowadzić energię promieniowania z primary do równomiernego, wydajnego sprężenia secondary.²^,⁴

Promieniowanie jako nośnik energii

Przy temperaturach osiąganych w primary, do 10^8 K (sto milionów kelwinów), niemal cała energia znajduje się w polu promieniowania cieplnego — w postaci miękkich promieni X. Żeby ta energia mogła wykonać użyteczną pracę, nie może uciec z bomby przed zakończeniem implozji. Dlatego oba stopnie są zamknięte w radiation case — obudowie z materiału nieprzezroczystego dla promieniowania X. Przestrzeń między obudową a drugim stopniem to radiation channel, którym płynie energia.⁷

Mechanizm transportu jest subtelniejszy, niż sugerują strzałki na popularnych rysunkach. Promieniowanie z primary nie ogrzewa od razu całego kanału — najpierw wnika w cienką warstwę obudowy, tworzy tam plazmę, i dopiero ta plazma promieniuje dalej. W miarę jak fotonowy gaz wypełnia większą objętość kanału, jego gęstość energii spada, a widmo „mięknie": z około 10 keV przy primary do 1-2 keV w kanale, co odpowiada temperaturom rzędu 10-25 milionów K. Autor NWFAQ podkreśla, że nie ma tu żadnego magicznego „przekonwertowania" twardego promieniowania w miększe — widmo mięknie po prostu dlatego, że gaz fotonowy rozprzestrzenia się w większej objętości i stygnie.⁷

Hohlraum ma jeszcze jedną kluczową zaletę: sprzyja ustaleniu równowagi cieplnej i bardzo dobremu wyrównaniu temperatury wokół drugiego stopnia. To właśnie ta jednorodność daje wymaganą symetrię implozji — odpowiednik tego, co w bombie implozyjnej zapewniały precyzyjne soczewki wybuchowe, tyle że tu rolę „wyrównywacza" pełni promieniowanie w zamkniętej wnęce.⁷

Nieprzezroczystość i dobór materiałów

Skoro promieniowanie steruje niemal całym przebiegiem działania bomby, własności absorpcji i emisji promieniowania przez materiały są absolutnie kluczowe. To, czy materiał jest „wysokiego Z" czy „niskiego Z", w praktyce oznacza: nieprzezroczysty albo przezroczysty dla danego widma. Materiał jest skutecznie nieprzezroczysty, jeśli przy danej temperaturze jego atomy zachowują jeszcze elektrony — wtedy mają wiele stanów wzbudzonych i silnie absorbują fotony. Materia całkowicie zjonizowana jest znacznie bardziej przezroczysta.⁷

Progi zależą od energii promieniowania. Dla około 1 keV granica niskiego Z to mniej więcej fluor; dla 2,5 keV to okolice glinu, a wysokie Z zaczyna się przy niklu; dla 10 keV nikiel jest jeszcze „niski", a wysokie zaczyna przy cezie; dla 35 keV trzeba już bardzo dużego Z. Wynikają z tego praktyczne zasady projektowe: warstwa wokół primary i kanał promieniowania powinny unikać ciężkich pierwiastków (by ich nie blokować), a wykładziny radiation case, osłony i tamper secondary powinny być z bardzo ciężkich materiałów — uranu, ołowiu, stopów ołowiu z bizmutem, wolframu, stopów wolframu z renem, a może i rtęci, talu czy złota. Znamienne, że w USA dane o nieprzezroczystości pierwiastków o Z > 71 pozostawały utajnione — co samo w sobie sporo mówi o klasie materiałów w rzeczywistych konstrukcjach.⁷

Ta zależność nieprzezroczystości od stopnia jonizacji ma jeszcze jedną, subtelną konsekwencję. Materiał, który na początku jest doskonale nieprzezroczysty, w miarę nagrzewania traci elektrony i staje się coraz bardziej przezroczysty — co oznacza, że obudowa promieniowania ma ograniczony „czas życia" jako pojemnik. Musi pozostać nieprzezroczysta wystarczająco długo, by implozja secondary zdążyła się zakończyć, a potem może już „przepuścić" energię. Projektant gra więc z czasem: dobiera grubość i materiał obudowy tak, by jej stopniowe „zanikanie" jako bariery zgrało się w czasie z zakończeniem pracy drugiego stopnia. To kolejny przykład, jak w broni termojądrowej wszystko jest kwestią precyzyjnego zgrania zdarzeń w skali nanosekund — tym razem nie w elektronice firingsetu, lecz w samej fizyce materiałów pod ekstremalnym promieniowaniem.⁷

Ablacja: odwrócony silnik rakietowy

Rozgrzana plazma wyściełająca kanał promieniowania nie tylko promieniuje, lecz także gwałtownie się rozszerza. Ta nieunikniona ablacja zewnętrznej powierzchni pusher/tamper tworzy nacisk skierowany do środka — mechanizmem analogicznym do odwróconego silnika rakietowego: materiał odrzucany na zewnątrz pcha resztę kapsuły do wewnątrz. Co ważne, ciśnienie ablacyjne jest znacznie większe niż samo ciśnienie promieniowania, więc to ablacja, a nie „nacisk światła", napędza implozję.⁷

Skala zjawiska jest astronomiczna. Z oszacowań NWFAQ wynika, że temperatura promieniowania to około 9,8 × 10^6 K dla Mike i 2 × 10^7 K dla nowoczesnej głowicy W-80. Prawa skali wiążą ciśnienie i tempo ablacji z temperaturą (P ~ T^3,5, tempo odparowania ~ T^3, prędkość wydechu ~ T^0,5), a efektywne prędkości „wydechu" ablacji sięgają 290 km/s dla Mike i 410 km/s dla W-80. W rezultacie końcowe prędkości implozji drugiego stopnia mogą sięgać setek kilometrów na sekundę — wielokrotnie więcej niż prędkości w klasycznej implozji chemicznej Fat Mana. Na początku implozji przez pusher/tamper biegnie krótkotrwały szok ablacyjny (rzędu 150 km/s dla Mike, ponad 500 km/s dla W-80), na tyle silny, że wyrywa elektrony z atomów i nagrzewa tamper.⁷

Mechanizm ablacyjny rozwiązuje jednocześnie problem symetrii. Ponieważ to równomiernie rozgrzane promieniowanie w hohlraum powoduje ablację, nacisk na powierzchnię secondary jest z natury bardzo jednorodny — znacznie bardziej niż dałoby się osiągnąć mechanicznym uderzeniem fali. To dlatego implozja radiacyjna może osiągnąć symetrię i stopień kompresji nieosiągalne dla implozji chemicznej: nośnikiem nacisku nie jest pojedyncza fala biegnąca z konkretnego kierunku, lecz „kąpiel" promieniowania otaczająca drugi stopień ze wszystkich stron. Cena za to jest taka, że cały proces musi być rozegrany w warunkach, w których promieniowanie jest uwięzione i wyrównane — stąd cała subtelność z obudową, kanałem i pianką wypełniającą.⁷

Sekwencja ablacyjnego uruchamiania układu. 1. Głowica przed odpaleniem: u góry rozszczepieniowy primary, poniżej fuzyjny secondary. 2. Materiały wybuchowe primary detonują i zapadają jego rdzeń rozszczepialny. 3. Reakcja rozszczepieniowa primary dobiega końca; układ osiąga temperaturę rzędu wielu milionów stopni i emituje promieniowanie gamma oraz twarde promieniowanie rentgenowskie, które nagrzewa wnętrze obudowy, osłonę i tamper secondary. 4. Primary rozszerza się, a powierzchnia pushera secondary abluje i odrzuca materię na zewnątrz, ściskając do środka tamper, paliwo fuzyjne i spark plug; rozpoczyna się także rozszczepienie spark plug. Dla czytelności nie pokazano rozszerzania się samej obudowy promieniowania. 5. Paliwo secondary zaczyna reakcję syntezy, a wkrótce potem ulega spaleniu fuzyjnemu; zaczyna formować się kula ognista.

Po co ściskać paliwo

Podstawowy cel kompresji jest prosty: reakcja fuzyjna musi zajść dość szybko, by znaczna część paliwa spaliła się, zanim cała kapsuła się rozpadnie. Sprężanie pomaga na kilka sposobów naraz. Zwiększa gęstość, a szybkość reakcji rośnie z kwadratem gęstości. Podnosi temperaturę. Skraca drogi swobodne neutronów, dzięki czemu więcej energii zostaje zdeponowane lokalnie w paliwie, a nie ucieka. I poprawia warunki hodowli trytu w Li-6D.⁷

Liczby są uderzające. Kula z 1 kg ciekłego deuteru bez kompresji jest zbyt rzadka, by skutecznie zatrzymać neutrony 14,1 MeV z reakcji D-T — energia ucieka. Po sprężeniu 125-krotnym drogi swobodne neutronów spadają tak mocno, że większość energii zostaje zdeponowana w samym paliwie. Na prostym modelu czas potrzebny do spalenia 75% deuteru spada z 1,3 ms przy gęstości ciekłej do zaledwie 4,4 ns przy bardzo wysokiej gęstości — różnica sześciu rzędów wielkości, która decyduje o tym, czy bomba w ogóle zadziała. Górną granicę gęstości wyznacza ciśnienie zdegenerowanego gazu Fermiego: dla Mike to około 86 g/cm³, a dla W-80 nawet 380 g/cm³ (w praktyce mniej, z powodu ogrzewania entropijnego).⁷

Z prostych rozważań geometrycznych wynika jeszcze jedna ważna wskazówka projektowa: znaczna część pracy implozyjnej jest wykonywana na początku ruchu, gdy promień zmienia się jeszcze stosunkowo niewiele, a najsilniejsza kompresja jest potrzebna głównie w zewnętrznych warstwach paliwa. To pozwala projektantowi skupić wysiłek tam, gdzie daje on najwięcej, i tłumaczy, dlaczego architektura secondary (z centralnym spark plugiem i otaczającym go paliwem) jest tak, a nie inaczej rozłożona. Warto też pamiętać, że kompresja 125-krotna, o której mowa, dotyczy gęstości — odpowiada jej zmniejszenie promienia kapsuły zaledwie około pięciokrotne (bo objętość skaluje się z trzecią potęgą promienia). To pokazuje, jak „opłacalna" jest implozja: niewielki ruch dośrodkowy zewnętrznych warstw przekłada się na ogromny wzrost gęstości w centrum, dokładnie tak jak w klasycznej implozji rozszczepieniowej.⁷

Sztuka łagodnej kompresji

Tu wraca ta sama lekcja, co przy aluminiowym pusherze Fat Mana: nagły, silny szok daje złą kompresję, bo zużywa energię głównie na ogrzewanie i ruch, a nie na samo sprężenie. Efektywna kompresja wymaga albo sekwencji słabszych szoków, albo prawie ciągłego, narastającego wzrostu ciśnienia. Problem w tym, że primary oddaje energię błyskawicznie, w kilka–kilkanaście nanosekund, więc trzeba ją w jakiś sposób „rozciągnąć" w czasie, by uzyskać niskie ciśnienie przez większość implozji i gwałtowny skok dopiero pod koniec.⁷

Konstruktorzy dysponują tu całym arsenałem technik. Fale uwolnienia (release waves) po przejściu szoku przez tamper łagodzą skok ciśnienia. Szczelina standoff — pusta przestrzeń między tamperem a paliwem — pozwala fali rozpędzić się, zanim dotrze do paliwa; w Mike mogła mieć nawet 25 cm. Przedziałowa obudowa dzieli wnętrze na komory dla primary i secondary, oddzielone przegrodą wysokiego Z z małymi aperturami, które wpuszczają promieniowanie stopniowo. Można też modulować wydzielanie energii przez primary, stosować wielostopniowość albo dobierać materiały pushera (łącząc warstwy różnej nieprzezroczystości, kształtuje się historię ciśnienia). Sam kanał promieniowania wypełnia się zwykle lekką pianką (np. polistyrenem), która po zjonizowaniu jest niemal przezroczysta, ale mechanicznie opóźnia zapadnięcie kanału — przy czym, co autor mocno podkreśla, pianka nie jest źródłem ciśnienia implozyjnego.⁷

Mit „pianki napędzającej implozję" jest jednym z najczęstszych nieporozumień wokół schematu Teller-Ulam, rozpowszechnionym częściowo przez słynny artykuł w The Progressive z 1979 roku. W rzeczywistości rola pianki jest wyłącznie pomocnicza: utrzymuje kanał drożny dla promieniowania i opóźnia jego zatkanie przez odparowujące ściany. Prawdziwym „silnikiem" implozji jest ablacja powierzchni pusher/tamper pod wpływem uwięzionego promieniowania. Rozróżnienie to jest ważne nie tylko dla ścisłości, ale i dlatego, że pokazuje, gdzie naprawdę leży trudność konstrukcji: nie w egzotycznym materiale wypełniającym, lecz w precyzyjnym zarządzaniu transportem promieniowania i historią ciśnienia. Wszystkie wymienione techniki — fale uwolnienia, szczeliny standoff, przedziałowa obudowa, dobór materiałów — służą jednemu celowi: zamienić błyskawiczny, nanosekundowy wyrzut energii z primary na nieco rozciągniętą w czasie, gładką historię ciśnienia, która daje wydajną kompresję zamiast marnotrawnego, gorącego szoku.⁷^,⁸

Zapłon: spark plug i zbieżny szok

Samo sprężenie podnosi temperaturę paliwa do kilku milionów kelwinów — wciąż za mało dla szybkiego, użytecznego spalania. Dla gęstości rzędu 100 g/cm³ efektywna temperatura zapłonu to około 30 milionów K. Co więcej, ogrzanie paliwa do tej temperatury jest energetycznie droższe niż samo jego wydajne sprężenie — dlatego mechanizm zapłonu w centrum drugiego stopnia jest tak ważny.⁷

Główną metodą jest rozszczepieniowy spark plug: podkrytyczna masa HEU albo plutonu w osi paliwa, ściskana przez implozję znacznie szybciej niż w jakimkolwiek klasycznym układzie z materiałami wybuchowymi. Po sprężeniu staje się silnie nadkrytyczna, wywołuje gwałtowną reakcję rozszczepieniową i dogrzewa paliwo od środka — zarówno neutronami, jak i promieniowaniem dyfuzyjnym, którego front rozchodzi się jak Marshak wave. Autor NWFAQ uważa spark plug za najczęściej stosowaną metodę zapłonu. Drugą drogą jest zapłon od silnie zbieżnego szoku w centrum implozji, gdzie temperatura w matematycznym punkcie zbieżności teoretycznie nie ma górnego ograniczenia; bywa, że w centrum umieszcza się małą mieszaninę D-T jako „zapałkę".⁷

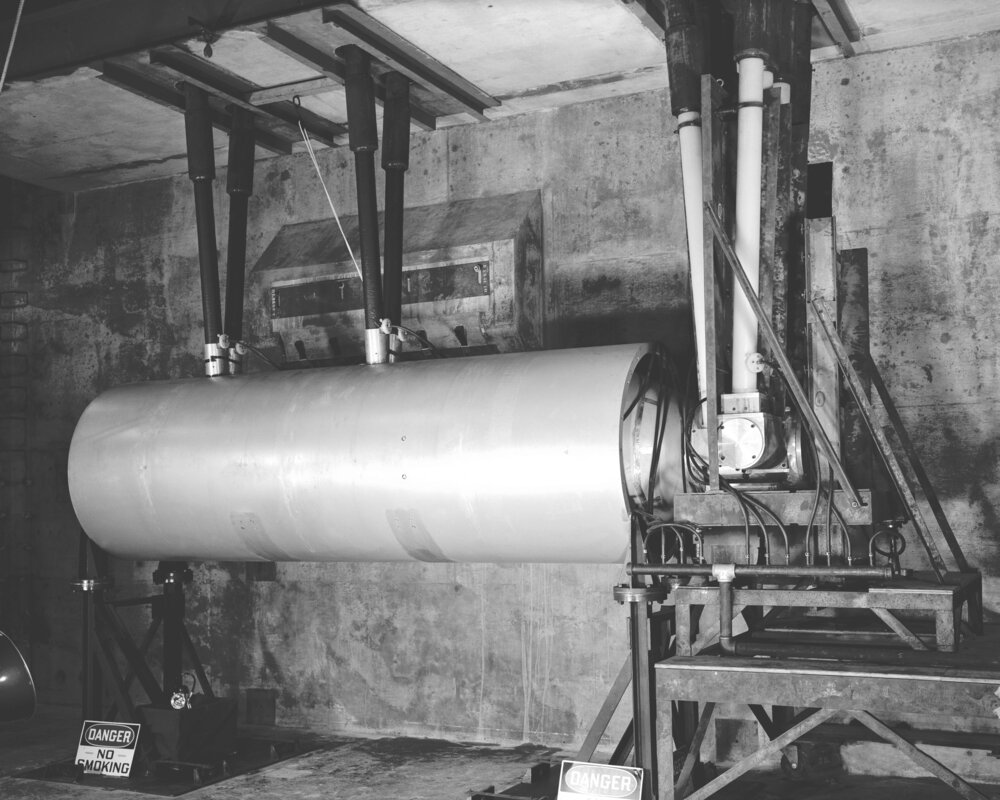

Urządzenie „Shrimp" testu Castle Bravo (1954) — pierwsza praktyczna konstrukcja Teller-Ulam z paliwem stałym (deuterek litu). Cylindryczny kształt zdradza wczesną architekturę z podłużnym drugim stopniem. Zdjęcie: Wikimedia Commons

Paliwo: od ciekłego deuteru do Li-6D

Wybór paliwa fuzyjnego przeszedł kluczową ewolucję. Czysty deuter jest tani i niemal nieograniczony, ale jest gazem i wymaga kriogeniki — Ivy Mike użył właśnie ciekłego deuteru, co czyniło go ogromną instalacją laboratoryjną, a nie bronią. Przełomem było przejście na „suche" paliwa stałe, przede wszystkim deuterki litu. LiD ma wyższą gęstość atomową deuteru niż ciekły deuter, jest ciałem stałym (bez kriogeniki) i — co kluczowe — pozwala hodować tryt na miejscu: neutron reaguje z litem (Li-6 + n → T + He-4 + 4,78 MeV), a wytworzony tryt natychmiast bierze udział w reakcji D-T.⁷

Najbardziej pożądanym paliwem jest wzbogacony Li-6D, o najwyższej energii właściwej. Subtelność polega na tym, że reakcja Li-6 + D nie może być napędzana głównie neutronami ze spark plug czy primary — początek spalania bierze się z reakcji D-D, a dopiero potem dominację przejmuje tryt wyhodowany z Li-6. Rolę odgrywa też Li-7, co boleśnie ujawnił test Castle Bravo: niedocenienie wkładu Li-7 (który przy szybkich neutronach również produkuje tryt) spowodowało przeszacowanie bezpieczeństwa i wzrost mocy testu z przewidywanych 6 Mt do 15 Mt. To jedna z najsłynniejszych „pomyłek w plus" w historii broni.⁷^,⁴

Kluczowa jest tu ekonomia neutronów. Reakcja Li-6 + n → T + He-4 nie tylko produkuje tryt, ale i uwalnia 4,78 MeV energii, a wyhodowany tryt natychmiast reaguje z deuterem w łatwo zapalnej reakcji D-T. W ten sposób paliwo Li-6D jest jednocześnie zbiornikiem deuteru i „fabryką" trytu działającą w czasie rzeczywistym podczas wybuchu — co eliminuje konieczność magazynowania drogiego, rozpadającego się trytu w samej broni. Neutrony w gęstym, sprężonym paliwie bardzo szybko się moderują, więc hodowla trytu z Li-6 jest szybka i wydajna. To rozwiązuje za jednym zamachem oba problemy, które pogrążyły klasyczny Super: i fizyczny (łatwy zapłon dzięki D-T), i ekonomiczny (brak potrzeby gromadzenia trytu). Wymieniane bywają też paliwa spekulacyjne — diboran, deuterki berylu, deuterowane węglowodory, ciężka woda, deuterowany amoniak — ale żadne nie daje tylu zalet naraz co LiD, więc pozostają ciekawostką.⁷

Przekroje czynne najważniejszych reakcji fuzyjnych w funkcji energii. Reakcja D-T (deuter-tryt) zapala się najłatwiej, dlatego w broni termojądrowej tryt hodowany z litu in situ przejmuje główną rolę. Wykres: Wikimedia Commons

Spalanie i dezintegracja

Po zapłonie reakcja staje się samonagrzewająca: wzrost temperatury zwiększa szybkość reakcji, co podnosi temperaturę jeszcze bardziej. Gdy spali się ponad połowa paliwa, temperatura zbliża się do maksimum, po czym ubytek paliwa zaczyna dominować. Główna faza spalania trwa ledwie około 20 ns. Przy gęstościach rzędu 100 g/cm³ temperatura dochodzi do 350 milionów K, a ciśnienie do ponad 10^14 barów — to ciśnienie wywołuje silną falę w tamperze i przyspiesza go na zewnątrz.⁷

Tu ujawnia się rola bezwładności tampra. Jeśli w chwili zapłonu tamper wciąż się jeszcze zapada, jego masa pomaga podtrzymać kompresję paliwa przez kilka dodatkowych nanosekund — a w tej skali czasu każda nanosekunda przekłada się wprost na ilość spalonego paliwa, czyli na uzysk. To dokładnie ta sama logika „bezwładnego uwięzienia", która działa w klasycznej bombie rozszczepieniowej, gdzie tamper opóźnia rozerwanie rdzenia.⁷

Warto uświadomić sobie absurdalność tych warunków w ludzkiej skali. Ciśnienie 10^14 barów to sto bilionów atmosfer — o wiele rzędów wielkości więcej niż w centrum Ziemi, a porównywalne z warunkami we wnętrzach gwiazd. Temperatura 350 milionów K jest dwudziestokrotnie wyższa niż w jądrze Słońca. A cały ten kataklizm — sprężenie, zapłon, spalanie i rozpad — rozgrywa się w czasie krótszym niż 100 ns, czyli w ułamku czasu, w jakim światło przebywa długość boiska. To, że człowiek potrafi te warunki nie tylko wytworzyć, ale i z góry zaprojektować z taką precyzją, by uzyskać zaplanowaną moc, jest jednym z najbardziej niepokojących świadectw potęgi fizyki teoretycznej i inżynierii. Cała subtelność schematu Teller-Ulam sprowadza się do zarządzania tymi ekstremalnymi warunkami w odpowiedniej kolejności i odpowiednim czasie.⁷

Tamper fuzyjny: cztery role naraz

Tamper drugiego stopnia jest cudem inżynierii wielofunkcyjnej — pełni naraz cztery zadania. Jest masą ablacyjną napędzającą implozję; jest bezwładną masą utrzymującą kompresję podczas spalania; jest pojemnikiem radiacyjnym (nieprzezroczystym, więc nie wypuszcza energii); i może być dodatkowym paliwem rozszczepialnym. To ostatnie ma ogromne znaczenie energetyczne: w wielu dużych bombach większość całkowitej energii pochodzi nie z samej syntezy, lecz z szybkiego rozszczepienia tampra przez neutrony fuzyjne. Dlatego rzeczywiste bronie Teller-Ulam są trafniej opisywane jako rozszczepieniowo-fuzyjno-rozszczepieniowe (F-F-F) niż jako „czyste bomby wodorowe".⁷^,³

Wybór materiału tampra to decyzja o charakterze bomby. Tamper rozszczepialny z naturalnego lub zubożonego uranu-238 jest tani, ale U-238 rozszczepia się dopiero powyżej ~1,5 MeV, więc część zmoderowanych neutronów jest dla niego nieprzydatna; wzbogacony uran (U-235, reagujący przy wszystkich energiach) daje większy uzysk przy mniejszej masie. „Czysty" tamper nierozszczepialny (ołów, stopy ołowiu z bizmutem, wolfram, złoto) ogranicza opad, gdy zależy nam na mniejszym skażeniu. Można też pójść w drugą stronę i celowo zwiększyć skażenie materiałami aktywującymi się do silnych emiterów gamma — stąd słynna koncepcja „bomby kobaltowej" (choć kobalt ma niskie Z i jako tamper sam w sobie jest słaby). Ten sam schemat Teller-Ulam może więc być „czystszy" albo „brudniejszy" w zależności od jednej warstwy.⁷

Fakt, że tamper często dostarcza większość energii bomby, ma głębokie konsekwencje strategiczne i środowiskowe. Po pierwsze, oznacza, że „bomba wodorowa" jest w istocie głównie urządzeniem rozszczepieniowym — synteza pełni rolę wydajnego źródła szybkich neutronów, które rozszczepiają tani uran-238 w płaszczu. Po drugie, to właśnie rozszczepienie tampra odpowiada za gros opadu promieniotwórczego, bo synteza sama w sobie jest stosunkowo „czysta" (jej głównym produktem jest hel i neutrony). Dlatego konstruktor, zmieniając jedynie materiał tampra — z U-238 na ołów czy wolfram — może drastycznie zmienić proporcję energii fuzyjnej do rozszczepieniowej, a tym samym poziom skażenia, bez ruszania reszty konstrukcji. To pokazuje, że „moc" i „brudność" broni termojądrowej są w dużym stopniu niezależnymi parametrami projektowymi, sterowanymi przez dobór jednej warstwy.⁷^,³

Skalowalność i wielostopniowość

Tu leży największa przewaga schematu. W klasycznej bombie rozszczepieniowej istnieją ostre ograniczenia: masa krytyczna, czas składania, hydrodynamiczny rozpad rdzenia. Nie da się dowolnie zwiększać mocy pojedynczego ładunku rozszczepieniowego. W układzie dwustopniowym drugi stopień jest napędzany energią pierwszego — a nic nie stoi na przeszkodzie, by energia drugiego napędziła trzeci, trzeciego czwarty i tak dalej. To otwiera drogę do konstrukcji wielostopniowych, których moc nie jest już ograniczona w ten sam sposób. Radziecka Car-bomba (~50 Mt, a w pełnej wersji projektowana na ~100 Mt) była praktyczną demonstracją, że to skalowanie działa — granicą stała się raczej zdolność przenoszenia takiej bomby niż fizyka jej budowy.²^,³

Właśnie ten próg — opanowanie dwustopniowości — oddziela państwa, które „mają bombę atomową", od tych, które „mają broń termojądrową". Historia pokazuje, jak szybko można go przekroczyć po opanowaniu rozszczepienia: Chiny przeszły od pierwszej bomby rozszczepieniowej Project 596 w 1964 roku do testu termojądrowego 17 czerwca 1967 — w około 32 miesiące. To jeden z najmocniejszych przykładów, że architektura Teller-Ulam po przekroczeniu progu rozszczepieniowego staje się dla państwa kolejnym naturalnym celem strategicznym.⁵^,⁶

Chmura grzybowa testu „Ivy Mike" (1 listopada 1952), pierwszej pełnej konfiguracji Teller-Ulam, o uzysku 10,4 Mt. Urządzenie używało ciekłego deuteru i było ogromną instalacją, niepraktyczną bojowo — ale udowodniło, że zasada działa. Zdjęcie: Wikimedia Commons

Ivy Mike, Castle Bravo i dowód działania

Droga od teorii do działającej broni miała dwa kamienie milowe. Ivy Mike (1 listopada 1952, Enewetak, 10,4 Mt) był pierwszą pełną konfiguracją Teller-Ulam. Używał ciekłego deuteru i miał postać ogromnego cylindra o wysokości ponad 6 m i masie przekraczającej 60 ton — instalacji laboratoryjnej, nie bomby. Eksplozja całkowicie zniszczyła wyspę Elugelab. Mike udowodnił, że stopniowana implozja radiacyjna działa, ale jego forma była bezużyteczna militarnie.⁷

Przejście od Mike do bomby bojowej wymagało rozwiązania jednego, kluczowego problemu: pozbycia się kriogeniki. Ciekły deuter trzeba utrzymywać w temperaturze kilkunastu kelwinów, co czyni broń ogromną, ciężką i niezdolną do długiego przechowywania w gotowości. Rozwiązaniem było „suche" paliwo stałe — deuterek litu — które jest ciałem stałym w temperaturze pokojowej, ma wyższą gęstość atomową deuteru niż ciekły deuter i dodatkowo hoduje tryt na miejscu. To właśnie ta zamiana, a nie sam schemat Teller-Ulam, zamieniła laboratoryjną instalację w przenośną broń. Droga od „mokrej" do „suchej" bomby zajęła zaledwie kilkanaście miesięcy.⁷^,⁴

Castle Bravo (1 marca 1954, Bikini, 15 Mt) był pierwszym testem konstrukcji Teller-Ulam z paliwem stałym (deuterek litu) — czyli pierwszą praktyczną, „suchą" bombą wodorową, której architektura stała się standardem. To właśnie tu niedocenienie roli Li-7 dało moc dwuipółkrotnie większą od przewidywanej, prowadząc do najpoważniejszej katastrofy radiologicznej w historii amerykańskich prób (skażenie załogi kutra Lucky Dragon i okolicznych atoli). Dla fizyki broni był to jednak ostateczny dowód, że kompaktowa, stałopaliwowa bomba termojądrowa jest wykonalna.⁷^,⁴

Lekcja Bravo jest też przestrogą o granicach przewidywalności. Konstruktorzy znali fizykę na tyle dobrze, by zbudować działającą bombę, ale model spalania Li-7 był niekompletny — i błąd o czynnik dwa i pół ujawnił się dopiero w realnym teście, z tragicznymi skutkami dla ludzi w zasięgu opadu. To pokazuje, dlaczego mocarstwa jądrowe tak ceniły sobie serie testów: każda detonacja kalibrowała modele, które potem pozwalały projektować broń „na papierze". Współczesny zakaz testów (CTBT) oznacza, że nowe konstrukcje muszą polegać na symulacjach komputerowych weryfikowanych dawnymi danymi testowymi — co czyni archiwa prób z lat pięćdziesiątych i sześćdziesiątych, takich jak Bravo, wciąż strategicznie cennymi.⁷^,⁴

Eksplozja Castle Bravo (1 marca 1954) o sile 15 Mt — pierwsza praktyczna, „sucha" bomba Teller-Ulam na deuterku litu. Niedoszacowanie wkładu Li-7 dało moc 2,5× większą od przewidywań i największą katastrofę radiologiczną amerykańskich prób. Zdjęcie: Wikimedia Commons

Teller-Ulam to rodzina, nie jeden schemat

Warto na koniec rozprawić się z dwoma nieporozumieniami. Po pierwsze, Teller-Ulam nie oznacza jednego, niezmiennego kształtu mechanicznego. Istnieją warianty cylindryczne i sferyczne, dwukomorowe, z różnymi przegrodami i różnym prowadzeniem promieniowania. Tym, co pozostaje wspólne, jest rozdzielenie primary i secondary oraz wykorzystanie promieniowania do kompresji drugiego stopnia. To jest istota schematu — a nie konkretny rysunek z popularnego podręcznika.²^,³

Dlatego publiczne schematy bomby wodorowej trzeba czytać jak mapy pojęciowe, a nie jak rysunki wykonawcze. Zazwyczaj poprawnie pokazują trzy idee: oddzielny pierwszy stopień, oddzielny drugi stopień i zamkniętą przestrzeń, w której energia promieniowania musi zdążyć wykonać pracę przed rozpadem geometrii. Prawie zawsze ukrywają natomiast to, co fizycznie najważniejsze: historię czasową promieniowania, sposób wygładzenia pola wokół secondary, ochronę przed przedwczesnym ogrzaniem oraz różnicę między naciskiem promieniowania a ciśnieniem ablacyjnym. Właśnie dlatego ten sam obrazek może być dydaktycznie użyteczny, a jednocześnie bardzo mylący, jeśli czytelnik potraktuje go jako opis realnej konstrukcji.⁸^,⁹

Po drugie, trzeba odróżnić boosting od pełnego Teller-Ulam. Wzmocnienie rozszczepienia (boosting) poprawia pracę primary przez dodanie niewielkiej ilości paliwa D-T, którego neutrony intensyfikują rozszczepienie — ale nie tworzy osobnego stopnia fuzyjnego. W Teller-Ulam synteza zachodzi w fizycznie oddzielonym secondary, który musi zostać wcześniej ściśnięty przez pole promieniowania. To właśnie ten fizyczny i geometryczny podział stopni odróżnia prawdziwą broń termojądrową od wzmacnianej bomby rozszczepieniowej — i jest sednem pytania, czy dany kraj „naprawdę" opanował broń wodorową.³

Pierwsza generacja: od Mike'a do bojowych bomb

Dziesięć lat dzielące pierwsze urządzenie laboratoryjne od dojrzałej, strategicznej broni termojądrowej to jeden z najintensywniejszych okresów inżynierii w historii. W tym czasie USA przeszły od 74-tonowej instalacji kriogenicznej do bomb ważących poniżej tonę i głowic rakietowych mieszczących się w stożku o średnicy poniżej metra — przy jednoczesnym wzroście uzysku z 10 do kilkunastu megaton. Ta trajektoria miniaturyzacji i optymalizacji jest najlepszym dowodem, że Teller-Ulam to nie jeden projekt, lecz architektura z niezwykłym potencjałem inżynieryjnym.

Ivy Mike: anatomia pierwszego urządzenia

Urządzenie „Mike", zdetonowane 1 listopada 1952 roku na wyspie Elugelab na atolu Enewetak, miało formę cylindryczną i masę całkowitą przekraczającą 74 tony — włącznie z kriogenicznym sprzętem chłodzącym. Ciekły deuter zajmował wewnętrzny zbiornik o pojemności kilkuset litrów, otoczony masywnym cylindrem z naturalnego uranu pełniącym rolę tampra. Primary był bombą plutonową w geometrii implozyjnej, rozmieszczoną na jednym końcu cylindra. Cały układ umieszczono wewnątrz budynku na wyspie, podłączonego do aparatury diagnostycznej na pobliskich okrętach.

Uzysk 10,4 Mt był siedemsetokrotnie większy od Little Boya i ponadczterysta razy większy od Fatmana. Eksplozja zbiła kolumnę wody o szerokości około 1,8 km i wysokości 2 km, tworząc chmurę grzybową sięgającą 40 km. Wyspa Elugelab przestała istnieć — po teście zostawało jedynie zagłębienie w dnie laguny o średnicy 1,9 km i głębokości 50 m. Całkowita emisja energii w ciągu kilkudziesięciu nanosekund była porównywalna z energią słoneczną docierającą do Ziemi w ciągu kilku minut.

Analiza danych z Mike'a, połączona z modelowaniem hydrodynamicznym, potwierdziła prawidłowość trzech kluczowych idei: implozji radiacyjnej jako głównego mechanizmu kompresji, zapłonu przez spark plug oraz roli ciekłego deuteru jako głównego paliwa fuzyjnego. Jednocześnie ujawniła praktyczne ograniczenia geometrii cylindrycznej i kriogenicznego paliwa: cylindryczny secondary był trudniejszy do równomiernego ściśnięcia, a kriogenika wymagała ciągłego zasilania i była wrażliwa na wibracje. Droga do broni bojowej musiała iść w dwóch kierunkach jednocześnie: ku geometrii sferycznej i ku stałemu paliwa.

Ivy King: ścieżka alternatywna i jej porzucenie

Dwa tygodnie po Mike'u, 16 listopada 1952 roku, USA zdetonowały w tej samej serii (Ivy) ładunek King — największą czystą bombę rozszczepieniową w historii, z ładunkiem składającym się z wielu rdzeni plutonowych w niestandardowej geometrii, o uzysku około 500 kt. King był planowanym wariantem awaryjnym: gdyby Teller-Ulam zawiódł, King miał stanowić maksymalne osiągnięcie czystego rozszczepienia. Mimo swojego sukcesu, King szybko zniknął z planów — czyste rozszczepienie przy mniejszej masie materiałów rozszczepialnych nie dawało drogi do megaton, a przy większej masie napotykało na fundamentalne ograniczenia hidrodynamiczne (pre-detonation). Opanowanie Teller-Ulam uczyniło King natychmiast przestarzałym i USA nigdy nie wyprodukowały podobnej konstrukcji seryjnie.

Seria Castle (1954): laboratoria zamieniają się w uzbrojenie

Seria sześciu testów Castle na atolu Bikini w marcu–maju 1954 roku była operacją o podwójnym celu: przetestowania pierwszych suchych (stałopaliwowych) konstrukcji Teller-Ulam oraz zebrania danych do produkcji broni seryjnej. Było to przejście od eksperymentu do produktu.

Castle Bravo (1 marca 1954) testował urządzenie „Shrimp": cylindryczny secondary wypełniony deuterkiem litu, wzbogaconym do wysokiej zawartości Li-6, ale z obecnością Li-7, której roli nie doceniono. Primary był bombą plutonową z boostingiem. Uzysk 15 Mt był 2,5-krotnie większy od przewidywań (6 Mt), ponieważ Li-7, który projektanci traktowali jako bierny balast, w warunkach szybkich neutronów reagował w reakcji Li-7 + n → T + He-4 + n − 2,47 MeV — produkując tryt kosztem pochłonięcia energii, ale dodatkowy tryt netto zwiększał uzysk spalania termojądrowego. Opad z Castle Bravo skażył popiołem koralowym załogę japońskiego kutra Daigo Fukuryū Maru oraz mieszkańców atoli Rongelap i Utirik w promieniu ponad 100 km. Był to punkt zwrotny w debacie o broni jądrowej i bezpieczeństwie testów.

Castle Romeo (27 marca 1954) testował urządzenie „Runt" — geometrycznie identyczne z Shrimpa, ale z cylindrem secondary wyłożonym U-238 zamiast koralu. Uzysk 11 Mt mieścił się w oczekiwaniach po korekcji modeli. Romeo potwierdzał, że Bravo nie był anomalią.

Castle Yankee (5 maja 1954) testował urządzenie „Runt II" z innym rozkładem Li-6/Li-7 i wariantami tampra, osiągając 13,5 Mt. Badał wpływ wzbogacenia Li-6 na uzysk.

Castle Nectar (14 maja 1954), testując urządzenie „Oz" (6,9 Mt), był pierwszym testem sferycznego secondary zamiast cylindrycznego — kluczowym krokiem ku kompaktowym głowicom bojowym.

Mark 14 i Mark 15: pierwsze bojowe bomby termojądrowe USA

Pierwszymi bombami termojądrowymi dostarczonymi do arsenałów wojskowych USA (w liczbach powyżej sztuk) były Mark 14 i Mark 15, obie wchodzące do służby w 1954–1955 roku. Obydwie były konstrukcjami przejściowymi — dużymi, względnie ciężkimi, z cylindrycznym secondary — ale gotowymi do przenoszenia przez bombowce B-36 i B-47.

Mark 14 (produkowana od 1954, tylko 5 sztuk) miała masę około 7,6 tony i szacowany uzysk 6-7 Mt. Była bronią jednostronnego użytku, bez bezpiecznych mechanizmów zwrotu (no-return), zaprojektowaną do zrzutu z dużych wysokości. Jej krótka seria produkcyjna odzwierciedlała tymczasowy charakter: była placeholderem przed nowszymi, lżejszymi projektami.

Mark 15 (w służbie 1955–1965, około 1200 sztuk) była pierwszą masowo produkowaną bombą termojądrową USA i jedną z najważniejszych broni tego okresu. Ważyła około 3,4 tony i miała warianty uzysku od 1,1 do 3,8 Mt, zależnie od konfiguracji tampra. Mark 15 mogła być noszona przez B-47 i B-52, była kluczowym elementem Strategic Air Command. Jeden z egzemplarzy Mark 15 (bez kapsuły jądrowej) leży do dziś na dnie Oceanu Atlantyckiego u wybrzeży Georgii — po zderzeniu B-47 z myśliwcem F-86 w 1958 roku, bomba wpadła do morza i nigdy jej nie odzyskano. Przypadek ten (Tybee Island incident) jest jednym z kilkudziesięciu znanych „Broken Arrow" — wypadków z bronią jądrową.

Mark 16: ostatnia kriogeniczna bomba USA

Mark 16, produkowana jedynie w 5 egzemplarzach w 1954 roku, była militarną wersją kriogenicznego deuteru — „suchą" powłoką wokół zbiornika kriogenicznego paliwa. Miała masę ponad 19 ton i szacowany uzysk powyżej 6 Mt. Już w momencie produkcji była anachronizmem: Mike udowodnił zasadę, ale kriogenika czyniła broń niemożliwą do operacyjnego przechowywania i szybkiego użycia. Mark 16 była ostatnią próbą przekucia technologii Mike'a bezpośrednio w produkt bojowy, zanim stałe paliwa całkowicie zastąpiły kriogenikę.

Mark 17 i Mark 24: era megaton w pojemności bombowca

Mark 17 (w służbie 1954–1957, 200 sztuk) była pierwszą masowo produkowaną bombą o uzysku przekraczającym 10 Mt. Ważąca ponad 19 ton, cylindryczna, z zewnętrzną obudową z uranu natural, była największą bombą, jaką USA wprowadziły do seryjnej produkcji — i jedną z największych kiedykolwiek zbudowanych. Przewidziana dla B-36, stała się symbolem strategii „massive retaliation", gdzie każdy bombowiec niósł moc zdolną do zniszczenia obszaru metropolitalnego.

Mark 24 (w służbie 1954–1956, 105 sztuk) była bliźniaczą konstrukcją z Markiem 17, o nieco niższej masie (około 18 ton) i zbliżonym uzysku. Obie zostały wycofane stosunkowo szybko, gdy nowe, lżejsze i bardziej kompaktowe bomby zastąpiły potrzebę ogromnych cylindrycznych ładunków. Ich krótka kariera pokazuje, jak szybka była ewolucja od pierwszych bojowych projektów do dojrzałej generacji.

Mark 21 i Mark 36: doskonalenie tampra

Mark 21 (w służbie 1955–1957, 275 sztuk) była ewolucją schematu cylindrycznego Bravo/Shrimp, z ulepszonym tamperem i lepiej kontrolowanym profilem uzysku (pierwotnie od 4 do 18 Mt, zależnie od konfiguracji). Jej wdrożenie do B-47 i B-52 było operacyjną normalizacją koncepcji, którą Castle Bravo testował. Z Mark 21 i podobnych konstrucji można było konfigurować uzysk przez wymianę zewnętrznej powłoki tampra — co było pierwszym praktycznym przykładem zmiennego uzysku w produkcji.

Mark 36 (w służbie 1956–1962, 940 sztuk) była apogeum cylindrycznych bomb ciężkich USA. Ważąc 3,9 tony i oferując uzysk do 10 Mt, była realnym ładunkiem strategicznym dla B-52. Jej 940 egzemplarzy czyniło ją jedną z liczniejszych bomb megaonowych w historii. W konfiguracji „clean" (z ograniczonym rozszczepialnym tamperem) jej uzysk spadał do około 6 Mt, ale procent energii fuzyjnej rósł, zmniejszając opad — co pokazuje, że już w latach 50. projektanci rozumieli koncepcję konfigurowalnego „brud-czysta" dla tego samego schematu.

Dojrzałe bronie strategiczne USA: B28, B41 i generacja sferyczna

Przejście od cylindrycznych bomb wczesnej generacji do sferycznych, lekkich głowic i bomb nowej generacji nastąpiło pomiędzy 1956 a 1963 rokiem i było wynikiem równoległego postępu w dwóch obszarach: lepszego zrozumienia geometrii implozji radiacyjnej (sfera okazała się wydajniejsza od cylindra) oraz postępu w miniaturyzacji primary (mniejszy pierwszy stopień pozwalał na mniejszą i lżejszą całą broń). Wynik tej ewolucji to bombay i głowice, które przez dekady stanowiły trzon arsenału nuklearnego.

B28 (Mark 28): fundament arsenału

Bomba B28, opracowywana od połowy lat pięćdziesiątych i wchodząca do służby w 1958 roku, była wielozadaniową, sferyczną bombą termojądrową, która przez niemal trzydzieści lat stanowiła kręgosłup lotniczego arsenału USA. Produkowana w liczbie ponad 4500 egzemplarzy (z różnych wariantów), B28 przenoszono na ponad tuzinie typów samolotów, od B-52 po F-105 i F-4.

B28 była dostępna w wariantach uzysku od około 70 kt (Mod 0/1 z Dial-a-Yield) do 1,1 Mt (pełny uzysk). System Dial-a-Yield, pozwalający pilotowi wybrać uzysk przed zrzutem, był pierwszą praktyczną realizacją zmiennego uzysku w USA i wynikał z tego, że tę samą bombę miały przenosić zarówno samoloty taktyczne (gdzie 1 Mt byłby zbyt duży, by pilot zdążył odlecieć od wybuchu), jak i bombowce strategiczne. B28 była też pierwszą bombą USA zawierającą mechanizmy dozbrojenia z systemami coded switch, wymagającymi kodu do aktywacji — elementem bezpieczeństwa wprowadzonym po kilku wypadkach (Broken Arrow), w tym po Palomares (1966) i Thule (1968), gdzie bomby B28 rozkruszyły się bez eksplozji jądrowej, lecz rozpryskując materiały rozszczepialne.

Masa B28 wynosiła od 1050 do 1100 kg zależnie od wariantu, długość około 5,7 m, a średnica około 50 cm — to zupełnie inna skala niż cylindryczne, kilkunastotonowe poprzedniczki. Ta miniaturyzacja przy zachowaniu uzysku ponad 1 Mt była dowodem, że architektura sferyczna z mniejszym primary radykalnie poprawia stosunek uzysku do masy.

B41 (Mark 41): największa bomba USA

B41, wchodząca do służby w 1960 roku i wycofana w 1976, jest największą co do uzysku bombą kiedykolwiek produkowaną seryjnie w USA, z nominalnym ładunkiem wynoszącym 25 Mt w konfiguracji „dirty" (z tamperem U-238, maksymalizującym uzysk rozszczepialny) lub 25 Mt w konfiguracji „clean" (z tamperem inertnym, gdzie przeważa synteza). Ta sama bomba, z identyczną obudową i secondary, dawała radykalnie różne poziomy opadu zależnie od jednej warstwy materiału. Produkowano ją w 500 egzemplarzach, przeznaczonych dla B-52.

B41 była skrojona pod scenariusz strategiczny z lat pięćdziesiątych, gdzie jednym samolotem chciano osiągnąć efekty wielu bombowców — maksymalizacja uzysku na bombę. Jej masa wynosiła około 4850 kg przy uzysku 25 Mt, co dawało stosunek uzysku do masy (yield-to-weight ratio) wynoszący około 5,1 Mt/tona, jedną z wyższych wartości kiedykolwiek osiągniętych w USA. Dla porównania, bomba Fat Man osiągała 0,0042 Mt/tonę, a Mark 17 — około 0,54 Mt/tonę. B41 pokazała, że przez optymalizację sferycznej geometrii i dobór materiałów można było osiągnąć fizyczne maksimum efektywności przy rozsądnej masie całkowitej.

W47: miniaturyzacja dla Polaris

Postęp miniaturyzacji jeszcze wyraźniej widać w głowicach rakietowych. Głowica W47, przeznaczona dla rakiet Polaris A-1 i A-2, wchodząca do służby w 1960 roku, osiągała uzysk 600 kt przy masie zaledwie około 320 kg i wymiarach pozwalających zmieścić ją w stożku o średnicy 45 cm. Był to fenomenalny wynik: stosunek uzysku do masy wynosił prawie 2 Mt/tonę.

W47 była rozwiązaniem trudnego problemu: okrętowy pocisk SLBM musi być lekki i kompaktowy, bo każdy kilogram masy głowicy skraca zasięg rakiety, a każdy centymetr szerokości ogranicza ładowność wyrzutni. W47 osiągnęła tę kompresję dzięki temu, że sferyczny secondary w sferycznym układzie promieniowania był już prawie bliski optymalnemu. Głowica miała też system zabezpieczeń PAL (Permissive Action Link) drugiej generacji, wymagający wielopoziomowego uwierzytelnienia przed uzbrojeniem — lekcja bezpośrednio wyprowadzona z analizy wypadków z B28.

W53: szczyt strategicznej megaonowości Minutemana

Głowica W53, przeznaczona dla rakiet Titan II (w służbie 1962–1984), miała nominalny uzysk 9 Mt — największy ze wszystkich głowic rakietowych, jakie USA kiedykolwiek rozwinęły. Ważąc nieco ponad 2700 kg (całkowity payload rakiety Titan II wynosił 3690 kg), W53 była dowodem, że Teller-Ulam pozwalał na dowolne skalowanie w górę, ograniczone jedynie przez możliwości nośnika. Titan II był ciężką rakietą ICBM w betonowych silosach, więc ograniczenia wagowe były łagodniejsze niż dla Polaris — i W53 w pełni wykorzystywała tę przestrzeń.

Wycofanie W53 w 1984 roku, po dezaktywacji Titan II, zakończyło erę megaonowych głowic rakietowych USA. Zmiana strategii w stronę MIRVowania (Multiple Independently targetable Reentry Vehicles) i CEP-driven (circular error probable) precyzji zamiast surowej mocy oznaczała, że mniejsza głowica trafiająca dokładniej jest militarnie cenniejsza niż ogromna głowica z dużym obszarem niepewności trafienia. W53 stała się skrzydlatym dowodem tej zmiany paradygmatu.

W76 i W88: trzon nowoczesnego arsenału USA

Dwie głowice, które do dziś stanowią podstawę morskich sił strategicznych USA, są dobrymi przykładami kompromisu między plonem, masą i precyzją w dobie MIRV.

Głowica W76 (w służbie od 1978), przeznaczona dla Trident I i Trident II D5, ma nominalny uzysk 100 kt i masę około 164 kg. Jej stosunek uzysku do masy (0,6 Mt/tonę) jest nieco niższy od W47, ale W76 jest skrojona do pracy w systemie MIRV, gdzie ważne jest, by wiele głowic pokryło różne cele, każda trafiając z CEP rzędu 100–200 m. Jeden Trident II D5 przenosi do 8 głowic W76. Sumaryczny uzysk pełnego zestawu (800 kt) jest znacznie mniejszy od W53, ale rozmieszczony na osiem niezależnych celów, co dla celów w twardych silosach ma o wiele większą wartość militarną. W76 przeszła niedawno program modernizacyjny (W76-1 i W76-2), gdzie wariant W76-2 ma zmniejszony uzysk do około 8 kt — demonstrując, że nawet stara głowica może być zmodyfikowana do roli taktycznej przez zmianę konfiguracji primary.

Głowica W88 (w służbie od 1990), przeznaczona wyłącznie dla Trident II D5, ma uzysk 475 kt przy masie około 360 kg, co daje stosunek 1,3 Mt/tonę — jeden z najwyższych w jakiejkolwiek produkcyjnej głowicy na świecie. W88 łączy dużą moc z precyzją (CEP poniżej 100 m), co czyni ją zdolną do ataku twardych celów (silosy wzmocnione do odporności na nadciśnienie powyżej 1000 psi). Produkcja W88 jest przedmiotem kontrowersji od lat: jako jedyna nowoczesna głowica USA, jej produkcja była przerwana przez skandale sekurytologiczne (afera dotycząca chiońskiego wywiadu, Wen Ho Lee, 1999), a ponowna modernizacja (W88 ALT 370) trwa do dziś.

B61 i B83: ostatnie z linii grawitacyjnych

B61 (bomba grawitacyjna, w służbie od 1968) jest przeznaczona dla samolotów taktycznych i strategicznych i produkowana w wariantach o uzysku od 0,3 kt (Mod 11) do 340 kt (Mod 11 maksymalny). Istnieje w kilku wariantach Mod (0, 1, 3, 4, 7, 10, 11), z których każdy ma inny uzysk i przeznaczenie. Mod 11 (bunker buster) ma wzmocnioną obudowę i opóźnione inicjowanie, umożliwiające penetrację kilku metrów betonu przed eksplozją.

Najnowszy wariant, B61 Mod 12 (B61-12), jest aktualnie produkowany i łączy bombę grawitacyjną z zestawem napędowo-kierującym (guided tail kit), przekształcając ją w bomb z precyzją CEP ~30 m. To hybryda: stara głowica termojądrowa z nowoczesnym zestawem lotniczym. B61-12 zredukuje liczbę wariantów w arsenale USA, konsolidując kilka typów Mod w jedną platformę. Kontrowersją jest to, że precyzja B61-12 czyni ją potencjalnie użyteczną w scenariuszach taktycznych, co podnosi poprzeczkę wejścia w konflikt nuklearny. To klasyczny dylemat modernizacji broni: wyższa precyzja może paradoksalnie obniżać próg użycia.

B83 (w służbie 1983–2021, nominalny uzysk 1,2 Mt) była do niedawna jedyną megaonową bombą grawitacyjną w arsenale USA. Jej wycofanie w 2021 roku zakończyło erę bomb grawitacyjnych o uzysku powyżej 0,5 Mt w USA — wszystkie nowe systemy idą w kierunku mniejszego uzysku z większą precyzją. Stosunek uzysku do masy B83 wynosił około 1,0 Mt/tonę, co było respektabilnym wynikiem dla broni grawitacyjnej z bezpiecznikami i mechnizmami PAL.

W80: głowica dla pocisków manewrujących

Głowica W80, w służbie od 1982 roku, przeznaczona jest dla pocisków manewrujących AGM-86 ALCM i AGM-129 ACM przenoszcych przez B-52 oraz dla pocisku Tomahawk BGM-109A w wariancie morskim (wycofanym w 1992). Jej uzysk wynosi 5–150 kt zależnie od konfiguracji, a masa całkowita to zaledwie około 130 kg — co czyni ją jedną z najlżejszych głowic termojądrowych w historii i jedną z najwyższych pod względem stosunku uzysku do masy wśród małych głowic: przy 150 kt uzysku i 130 kg masa to ponad 1,1 Mt/tonę.

W80 jest dowodem, że miniaturyzacja Teller-Ulam osiągnęła punkt, w którym głowica o megaonowym uzysku może zmieścić się w pocisk manewrujący lecący na niskiej wysokości. To zrewolucjonizowało koncepcję dostarczania broni termojądrowej: nie tylko bombowce i ICBM, ale każdy okręt bojowy z wyrzutnią Tomahawk stawał się zdolnym do ataku nuklearnego. W80 jest aktualnie modernizowana do wersji W80-4 do użytku z nowym ALCM (Long-Range Standoff Missile, LRSO), co przedłuży jej służbę prawdopodobnie do 2060 roku.

Radzieckie drogi do broni termojądrowej: Sloika i przełom

Radziecki program nuklearny rozwinął własną drogę do broni termojądrowej, która w kluczowym momencie przebiegała równolegle, a nie równoważnie z Teller-Ulam. Dwa terminy — Sloika i Joe-19 — oznaczają dwa fundamentalnie różne typy urządzeń, rozdzielone przełomem równie głębokim jak ten między klasycznym Super a Teller-Ulam w USA.

Joe-4 i Sloika: udany impas

12 sierpnia 1953 roku ZSRR zdetonował urządzenie RDS-6s, zwane w USA „Joe-4". Radzieckie media triumfowały, przedstawiając to jako bombę wodorową, a zachodnie analizy początkowo były zdezorientowane. W rzeczywistości RDS-6s była skonstrukowana według tzw. Sloiki (rosyjskie słowo oznaczające słój na przetwory), zwanej też przez Zachód „Layer Cake" (warstwa ciasta). Autorem koncepcji był Andriej Sacharow, który opatentował ideę w 1949 roku.

Sloika polegała na naprzemiennym układaniu warstw paliwa fuzyjnego (deuterku litu) i materiału rozszczepieniowego w jednym ładunku — bez fizycznego podziału na primary i secondary. W tym sensie Sloika była bardziej jak zaawansowany boosted fission bomb niż prawdziwy Teller-Ulam: paliwo fuzyjne wytwarzało neutrony, które intensyfikowały rozszczepienie, a rozszczepienie dostarczało energii dla fuji. Uzysk wyniósł 400 kt, z czego tylko około 15–20% pochodziło z fuzji — reszta to rozszczepienie z udziałem warstw U-238 aktywowanych neutronami fuzyjnymi.

Militarnie Joe-4 był znaczącym osiągnięciem — był dostępny do zrzutu z samolotu, czego Mike nie był — ale fizyką nie był Teller-Ulam. Nie miał rozdzielonych stopni, nie używał implozji radiacyjnej, nie mógł być skalowany do megaton bez proporcjonalnego wzrostu masy i ilości drogich materiałów. Górna granica Sloiki wynosiła prawdopodobnie kilka Mt przy absurdalnych wymaganiach materialnych; Teller-Ulam był w zasadzie nieograniczony.

To sacharow przyznał po latach, że RDS-6s była ślepą uliczką — choć skuteczną taktycznie. Jego własne przemyślenia, niezależnie od przechwyconych informacji o pracach USA, prowadziły go ku koncepcji rozdzielonych stopni; w 1954 roku razem z Zeldowiczem opisali ideę napędzania drugiego stopnia promieniowaniem — co ZSRR nazwał „Trzecią Ideą".

RDS-37: prawdziwy radziecki Teller-Ulam

22 listopada 1955 roku ZSRR zdetonował urządzenie RDS-37, znane jako „Joe-19", z uzyskiem 1,6 Mt — pierwszy radziecki prawdziwy test Teller-Ulam z implozją radiacyjną i rozdzielonymi stopniami. W tym samym czasie Igor Kurchatov i Andrej Sacharow, pracujący niezależnie, doszli do rozwiązania zbieżnego z Teller-Ulam. Ich tzw. „Trzecia Idea" (pierwsza idea to rozszczepienie, druga to Sloika) jest teoretycznie identyczna z Teller-Ulam, choć może być odkryta niezależnie.

RDS-37 potwierdził, że ZSRR dysponuje wdrożonymi bronią termojądrową zaledwie trzy lata po USA i dwa lata po samej koncepcji. Test był przeprowadzony z samolotu Tu-16 i zakończył się niebezpiecznym incydentem: bomba zrzucona nie trafiła w cel testowy, eksplodowała nad zamarzniętym jeziorem w pobliżu wsi, fala uderzeniowa zabiła kilka osób i uszkodziła budynki w promieniu kilkudziesięciu kilometrów.

AN-602: „Car-bomba" i granica skalowalności

Czterdziestego dziewiątego listopada 1961 roku nad arktycznym archipelagiem Nowa Ziemia ZSRR zdetonował urządzenie AN-602, znane na świecie jako Car-bomba (Царь-бомба, tsar-bomba) lub „Kuzma's Mother". Z uzyskiem 50 Mt (w konfiguracji faktycznie użytej) był to najpotężniejszy wybuch sztuczny w historii ludzkości. Urządzenie oryginalne, z tamperem z U-238, projektowano na 100 Mt — uzysk obniżono do 50 Mt, zastępując uran tamper ołowiem, by zmniejszyć opad promieniotwórczy.

Car-bomba była urządzeniem trójstopniowym: primary rozszczepialny, secondary termojądrowy, tertiary termojądrowy. Jej masa wynosiła 27 ton, długość 8 m, średnica 2 m. Była tak ciężka, że bombowiec Tu-95V musiał być przerobiony do jej przenoszenia: usunieto zbiorniki paliwa i inne ładunki, bomba częściowo wystawała spod kadłuba. Pilot dobrze wiedział, że szansa przeżycia jest trudna do oszacowania — fala uderzeniowa mogła dosięgnąć samolot, zanim ten odleciał na bezpieczną odległość. W rzeczywistości samolot był w bezpiecznym miejscu dzięki specjalnemu czteropolowemu spadochronowi hamującemu, który spowalniał opadanie bomby przez blisko cztery minuty, dając samolotowi czas na ucieczkę.

Ognista kula wybuchu miała średnicę ponad 8 km. Chmura grzybowa sięgnęła 67 km wysokości i miała 95 km średnicy korony. Fala sejsmiczna okrążyła Ziemię trzy razy. Okna wypadały w domach ponad 1000 km od miejsca eksplozji, na Alasce rejestrowano sejsmiczne ślady, a fale akustyczne wielokrotnie okrążały Ziemię.

Paradoksalnie, Car-bomba była militarnie bezsensowna: żaden samolot jej przenoszący nie miał realnej szansy dotarcia nad cel wroga i powrotu, a 50 Mt skupione w jednym punkcie jest militarnie mniej użyteczne niż dziesięć bomb po 5 Mt w dziesięciu różnych miejscach. Jej rola była przede wszystkim polityczna i propagandowa: demonstracja, że technologia radziecka nie ma górnego ograniczenia. Paradoksalnie, Car-bomba przyśpieszyła traktat o zakazie prób jądrowych w atmosferze (1963), bo skala skażenia atmosferycznego była politycznie nie do utrzymania.

Pod względem fizycznym Car-bomba jest fascynującym dowodem skalowalności Teller-Ulam: w trójstopniowym układzie energia każdego poprzedniego stopnia napędza następny, a uzysk rośnie prawie proporcjonalnie do masy paliwa fuzyjnego w kolejnych stopniach. Jedynym ograniczeniem było ograniczenie masy samolotu — gdyby nośnik był cięższy, bomba mogłaby być duża na 100 Mt (z płaszczem uranowym). Fizyka nie ustanawia górnej granicy uzysku Teller-Ulam — robi to inżynieria systemu przenoszenia.

Radzieckie głowice MIRV i modernizacja

Po Car-bombie ZSRR podążył tym samym co USA szlakiem MIRVowania i miniaturyzacji. Głowice strategiczne do pocisków SS-18 Satan (R-36M) miały uzysk 500–800 kt przy masie poniżej 600 kg — każdy SS-18 nosił do 10 głowic. Głowice do SS-20 (RSD-10 Pionier, wycofanego na mocy INF w 1987) miały uzysk 150–250 kt każda przy mniejszej masie, przeznaczone do celów europejskich.

Radzieckie głowice nie osiągały tak wysokich stosunków uzysku do masy jak najlepsze konstrukcje USA (W88 przy 1,3 Mt/tonę), co wynikało częściowo z konserwatywniejszego podejścia do zbędnych marginesów bezpieczeństwa i innymi kompromisami projektowymi. Jednak od końca lat sześćdziesiątych radzieckie głowice były w pełni zdolne bojowo, kompaktowe i niezawodne.

Rosja do dziś modernizuje arsenał. Głowica do Bulava (RSM-56, odpowiednika Trident dla marynarki) ma szacowany uzysk 100–150 kt przy masie poniżej 300 kg. Sarmat (RS-28), następca SS-18, ma przenosić do 15 głowic lub kombinację głowic termojądrowych i ślizgaczy hipersonicznych Avangard. Rosyjskie oficjalne oświadczenia dotyczące uzysku Avangardu są nieweryfikowalne, ale spekuluje się o wartościach rzędu 800 kt–2 Mt, co potwierdzałoby, że technologia Teller-Ulam jest integralną częścią nawet najnowszych rosyjskich systemów.

Rosyjska terminologia a Teller-Ulam

Rosyjskie dokumenty techniczne i literatura historyczna unikają terminu „Teller-Ulam", używając zamiast niego pojęć: „implozja radiacyjna", „trójfazowe urządzenie wybuchowe" lub „układ dwustopniowy". Kwestia pierwszeństwa — czy Sacharow i Zeldowicz odkryli Trzecią Ideę niezależnie, czy przechwycone dokumenty z projektu Manhattan przyśpieszyły radzieckie prace — pozostaje przedmiotem debaty historycznej i prawdopodobnie nigdy nie zostanie ostatecznie rozstrzygnięta. Niezależnie od tego, obie wersje uczą tego samego: że podstawowa fizyka implozji radiacyjnej jest na tyle „naturalna" w sensie nauki, że dwa niezależne środowiska doszły do niej w podobnym czasie.

Brytyjska droga do bomby H: od Grapple do Red Snow

Wielka Brytania była trzecim państwem, które opracowało broń termojądrową, lecz jej droga była niemal paradoksalna: przez długi czas Londyn dysponował boosted fission bombą podawaną jako „wodorowa", następnie opracował prawdziwy Teller-Ulam, i ostatecznie — przez specjalny układ z USA — przyjął na wyposażenie amerykańskie głowice, zamiast kontynuować własną produkcję. Ta historia ilustruje, jak współpraca sojusznicza może zastąpić pełne krajowe opanowanie technologii.

Kontekst: McMahon Act i brytyjska izolacja

Po 1946 roku, kiedy USA uchwaliły Atomic Energy Act (znany jako McMahon Act), brytyjscy naukowcy, którzy pracowali w Los Alamos podczas Projektu Manhattan, zostali odcięci od dalszej współpracy. Wielka Brytania była sojusznikiem, ale nie partnerem w wiedzy jądrowej. To zmusiło Londyn do samodzielnego opanowania zarówno broni rozszczepieniowej (test Hurricane, 1952), jak i — jeśli chciała mieć broń termojądrową — Teller-Ulam.

Decyzja o programie termojądrowym zapadła w 1954 roku, po tym, jak Castle Bravo ujawnił możliwości techniki. Szef programu, William Penney, dysponował bardzo ograniczonymi informacjami o szczegółach Teller-Ulam — wiedział o podziale na primary i secondary, o roli promieniowania, ale nie o szczegółach interstage, geometrii ani materiałach. Musiał eksperymentować.

Operacja Grapple (1957): wstydliwe boosted fission

Pięć testów serii Grapple w 1957 roku na atolach Wysp Bożego Narodzenia (kiribatskich) było pierwszymi brytyjskimi próbami broni termojądrowej. Wyniki pierwszych czterech testów były rozczarowujące:

Grapple 1 (Orange Herald, 15 maja 1957): uzysk zaledwie 720 kt, co było dalekie od megaton. Urządzenie było de facto bombą boosted fission — bez rozdzielonego secondary i implozji radiacyjnej. Choć brytyjskie rządy przez lata opisywały Orange Herald jako „bombę wodorową", w rzeczywistości Orange Herald był największą kiedykolwiek zdetonowaną bombą boosted fission, nie prawdziwym Teller-Ulam. To ważna historyczna lekcja: publiczne definicje „bomby wodorowej" bywają politycznie motywowane.

Grapple 2 (Short Granite, 31 maja 1957): uzysk 300 kt — poniżej oczekiwań projektu. Było to prawdziwe urządzenie dwustopniowe, ale implozja radiacyjna nie pracowała zgodnie z projektem. Analiza wykazała problemy z interstage: promieniowanie z primary nie docierało do secondary z właściwą intensywnością.

Grapple 3 (Purple Granite, 19 listopada 1957): znowu rozczarowanie, uzysk poniżej oczekiwań. Konstruktorzy stopniowo identyfikowali problemy z geometrią interstage.

Grapple X (8 listopada 1957): ten test był przełomem. Zmieniono geometrię i materiały secondary, poprawiono projektowanie interstage — i uzysk wyniósł 1,8 Mt. Wielka Brytania osiągnęła prawdziwą broń termojądrową.

Grapple Y (28 kwietnia 1958): uzysk 3 Mt, potwierdzenie działania. Grapple Z, seria czterech testów (sierpień–septembre 1958), testował kolejne warianty. W sumie Wielka Brytania przeprowadziła 21 testów jądrowych do 1958 roku, kiedy dobrowolne moratorium wstrzymało próby.

Yellow Sun i WE.177: od demonstratora do broni

Bezpośrednio po Grapple X Wielka Brytania rozwinęła bomb Yellow Sun Mk.2 (bomba grawitacyjna z głowicą Green Grass, uzysk 1,1 Mt, masa 1650 kg) dla V-bombers (Victor, Vulcan). Yellow Sun Mk.2 była pierwszą operacyjną brytyjską termojądrową bombą grawitacyjną i stanowiła fundament odstraszania do 1969 roku.

W 1958 roku, po serii Grapple, USA i UK podpisały „Agreement for Cooperation on Uses of Atomic Energy for Mutual Defence Purposes", który otworzył transfer technologii nuklearnej. W praktyce Wielka Brytania uzyskała dostęp do amerykańskich projektów głowic, a wynikiem było WE.177 — głowica oparta na projekcie Sippy/Red Snow (odpowiednika W28), wchodząca do służby w 1966 roku, która wyparła Yellow Sun. WE.177 miała warianty uzysku od 0,5 kt (Mod C, wycofany 1998) do 450 kt (Mod B), i była noszona przez Tornado, Buccaneer, Nimrod oraz okręty podwodne. Jej wycofanie w 1998 roku zakończyło erę brytyjskiej niestrategicznej broni termojądrowej.

Współcześnie jedynym brytyjskim ładunkiem nuklearnym jest głowica Trident (wariant W76 zakupiony z USA), noszona przez Vanguard-class submarines (SSBN) z 4 okrętów. Wielka Brytania utrzymuje około 225 głowic, z czego do 120 operacyjnie rozmieszczonych. Ta rezygnacja z własnej produkcji na rzecz kupna głowic USA jest pod względem historycznym unikatowa: żadne inne mocarstwo jądrowe nie oparło swojego arsenal nuklearnego na zagranicznym projekcie.

Lekcja z programu brytyjskiego

Droga Wielkiej Brytanii od Grapple do Red Snow/WE.177 ilustruje kilka ogólnych prawd. Po pierwsze, samo zrozumienie zasady implozji radiacyjnej nie wystarczy do działającego urządzenia: szczegóły geometryczne i materiałowe interstage są trudne do opanowania bez danych empirycznych z serii testów. Wielka Brytania potrzebowała kilkunastu testów, żeby „trafić" w właściwą architekturę. Po drugie, ścisła współpraca wojskowa może zastąpić krajowe opanowanie technologii — pod warunkiem politycznej gotowości do tak głębokiej zależności. Po trzecie, publiczne oświadczenia o „bombach H" nie zawsze odzwierciedlają rzeczywisty typ detonacji — Orange Herald był politycznie bombą H, ale fizycznie — boosted fission.

Francuski program termojądrowy: Licorne i Canopus

Francja była czwartym mocarstwem, które opracowało broń termojądrową, i zrobiła to drogą niemal wyłącznie samodzielną. Nie czerpała z amerykańskich transferów technologii, nie miała też naukowców z Projektu Manhattan. Jej ścieżka od pierwszej bomby atomowej (Gerboise Bleue, 1960) do termojądrowego Canopusa (1968) zajęła osiem lat i wynikała z intensywnej krajowej pracy naukowej.

Gerboise Bleue (1960): punkt startowy

13 lutego 1960 roku Francja zdetonowała pierwsze urządzenie jądrowe (Gerboise Bleue) w Reggane na algierskiej Saharze, uzyskując 70 kt z bombą plutonową. Było to kluczowe potwierdzenie krajowych kompetencji w dziedzinie rozszczepienia. Serię Gerboise (cztery testy, wszystkie nadmuchy na wieży, 1960) zakończono, zanim Algieria uzyskała niepodległość i zażądała likwidacji obiektów testowych.

Dalsze testy przeniesiono do Polinezji Francuskiej na atol Mururoa (i sąsiedni Fangataufa), gdzie Francja kontynuowała program przez ponad trzydzieści lat (1966–1996), przeprowadzając łącznie 181 testów.

Licorne (1968): pierwsza termojądrowa seria

Operacja Licorne (1968) obejmowała dwa ataku testowe na Mururoa i Fangataufa. Celem było opracowanie i przetestowanie prawdziwego dwustopniowego urządzenia termojądrowego. Informacje publiczne o Licorne są ograniczone, ale wiadomo, że pierwsza detonacja termojądrowa Francji (24 sierpnia 1968, Fangataufa) osiągnęła uzysk 2,6 Mt.

Canopus był oficjalną nazewnictwem tego testu i urządzenia. W odróżnieniu od Orange Herald (gdzie Wielka Brytania ogłosiła „bombę H", która nią nie była), Canopus był autentycznie prawdziwym urządzeniem dwustopniowym z implozją radiacyjną. Uzysk 2,6 Mt w pierwszym prawdziwym teście termojądrowym jest wynikiem zbliżonym do pierwszego radzieckiego RDS-37 (1,6 Mt), ale wyższym. Francja od razu „trafiła" w działającą architekturę, co wskazuje, że krajowy program naukowy zdołał samodzielnie opracować geometrię interstage i materiały.

TN-75 i TN-81: nowoczesne głowice

Ewolucja francuskich głowic osiągnęła punkt kulminacyjny w głowicy TN-75, przeznaczonej dla rakiet M45 SLBM (przenoszonych przez okręty podwodne klasy Triomphant). TN-75 ma uzysk 100–150 kt i masę poniżej 300 kg, a każda SLBM M45 przenosi 6 głowic TN-75. Jej następczyni, głowica TN-81, wchodzi do służby z nowymi SLBM M51 i ma szacowany uzysk 100–300 kt.

Głowica dla lotnictwa, ASMP-A (Air-Sol Moyenne Portée Amélioré), to pocisk manewrujący z głowicą TNA (Tête Nucléaire Aéroportée) o szacowanym uzysku 300 kt, noszona przez samoloty Rafale i Mirage 2000N. Francja utrzymuje około 290 głowic i jako jedyne mocarstwo poza USA przeprowadziła program modernizacji obu komponentów (morskiego i lotniczego) po 1990 roku.

AN-52: wycofana broń taktyczna

Warta wspomnienia jest AN-52, taktyczna bomba grawitacyjna noszona przez Super Étendard i Jaguar (wycofana 1992). Miała uzysk 15–25 kt, a jej istnienie demonstrowało, że Francja, podobnie jak USA i ZSRR, rozwinęła liniowe spektrum ładunków — od broń taktycznych do strategicznych — w oparciu o tę samą podstawową technologię Teller-Ulam zaadaptowaną do różnych konfiguracji uzysku.

Polityka i autonomia

Francja jako jedyne mocarstwo NATO utrzymuje doktrynę „force de frappe" — niezależnego odstraszania, które nie jest zintegrowane z wojskowym planowaniem NATO (de Gaulle wyprowadził Francję ze struktury militarnej NATO w 1966 roku, wróciła w 2009). To filozoficzne podejście tłumaczy, dlaczego Francja tak starannie rozwijała własną technologię zamiast polegać na USA: niezależne odstraszanie musi mieć niezależną technologię. Canopus z 1968 roku był więc zarówno sukcesem naukowym, jak i symbolem politycznym — dowodem, że Francja nie potrzebuje Waszyngtonu do ochrony własnych interesów.

Chiński program termojądrowy: najszybsza droga od rozszczepienia do Teller-Ulam

Chiny przeszły od pierwszej bomby rozszczepieniowej (596, 16 października 1964, 22 kt) do pierwszego prawdziwego testu termojądrowego (Test 6, 17 czerwca 1967, 3,3 Mt) w zaledwie 32 miesiące. Jest to najkrótsza taka trajektoria w historii programów nuklearnych — mniej niż trzy lata od pierwszego rozszczepienia do megatonowego Teller-Ulam.

Droga do Test 6

Między detonacją 596 a Test 6 China przeprowadziła serię testów pośrednich:

Test 2 (14 maja 1965, 35 kt) — testował różne konfiguracje bomby rozszczepieniowej, w tym geometrię implozji opracowaną bez transferu technologii z USA ani ZSRR. Chińskie instytucje naukowe, w tym późniejszy CAEP (Chinese Academy of Engineering Physics), pracowały samodzielnie po rozpadzie współpracy chińsko-radzieckiej w 1960 roku, kiedy radzieccy doradcy opuścili program.

Test 5 (28 maja 1966, 200–300 kt) — był pierwszym chińskim testem zrzuconym z samolotu bombowego i badał wstępne formy boostingu. Jego charakterystyka sugeruje, że był to boosted fission lub wczesny projekt dwustopniowy, nie pełny Teller-Ulam.

Test 6 (17 czerwca 1967, Lop Nur) — zrzucony z bombowca H-6 (wariant Tu-16), eksplodował na wysokości około 2850 m nad celem z uzyskiem 3,3 Mt. Był to autentyczny Teller-Ulam — implozja radiacyjna z pełnym oddzieleniem stopni. Chińskie oświadczenia o „sukcesie termojądrowym" dla Testu 6 są powszechnie uznawane za trafne przez historyczne analizy wywiadowcze.

Szybkość chińskiego programu wynikała z kilku czynników. Po pierwsze, Chiny miały dostęp do jawnych publikacji i radzieckich podręczników z okresu współpracy (do 1960), co dawało im podstawy fizykalne. Po drugie, nowe metody obliczeń (Chiny rozwijały własne komputery, Dong Fang Hong 100, z trudem, ale skutecznie) pozwalały na symulacje numeryczne. Po trzecie, centralne planowanie i bezwzględna priorytetyzacja zasobów skróciły innowacyjny cykl.

Chińskie głowice i modernizacja

Chińskie głowice weszły w fazę miniaturyzacji w latach siedemdziesiątych. Głowica DF-5 (CSS-4) ma szacowany uzysk 4–5 Mt przy masie około 3 tony — parametry porównywalne z radzieckim SS-18 pierwszej generacji, nie z zaawansowanymi głowicami miniaturowymi USA. Nowsze głowice, stosowane w DF-41 (CSS-X-20) z MIRV, szacuje się na 150–200 kt przy masie poniżej 500 kg — zbliżoną do zaawansowania W76 z lat siedemdziesiątych USA.

Chiński arsenał jest szacowany na 350–500 głowic (2024), z tendencją wzrostową. Program modernizacji przewiduje przeniesienie wszystkich ICBM na mieszanina sił mobilnych i silosowych, a postępuje bardzo szybko: w 2021–2023 Chiny zbudowały ponad 300 nowych silosów ICBM, co było jednym z największych jednorazowych rozbudowań infrastruktury nuklearnej od lat sześćdziesiątych. Szczegóły techniczne nowych głowic termojądrowych do DF-41 i JL-3 są nieznane publicznie.

Co mówi prędkość chińskiego programu

32 miesiące od Joe-596 do Test 6 jest najczęściej cytowanym przykładem na to, że samo opanowanie fizyki rozszczepienia daje bliskie do Teller-Ulam. Fizyka implozji radiacyjnej jest opisana w literaturze naukowej, a jej podstawy — prawo Steffana-Boltzmanna dla ciśnienia radiacyjnego, ablacja Compton, właściwości zjonizowanej plazmy — są standardem akademickim. Wąskim gardłem nie jest fizyka, lecz inżynieria: precyzja mechaniczna, materiały o właściwościach opacities pod ekstremalnym promieniowaniem, kody hydrodynamiczne do symulacji. Chiny osiągnęły te kompetencje szybciej niż jakikolwiek inny kraj, dzięki koncentracji zasobów i doskonałej kadrze naukowej wykształconej często na zachodnich uczelniach (Chen Ning Yang, Deng Jiaxian, Yu Min).

Bomba neutronowa (Enhanced Radiation Weapon): Teller-Ulam z celowo zredukowanym tamperem

Wśród rodziny konstrukcji Teller-Ulam szczególne miejsce zajmuje tzw. bomba neutronowa, a dokładniej: głowica wzmocnionego promieniowania (Enhanced Radiation Weapon, ERW). Jest to rodzaj broni, w której fizyczny projekt celowo maksymalizuje emisję szybkich neutronów kosztem fali uderzeniowej i ciepła — a osiąga się to przez zmodyfikowanie tampra i geometrii secondary w sposób charakterystyczny dla Teller-Ulam.

Zasada działania: tamper inertny i uniesienie energii neutronowej

W standardowej głowicy Teller-Ulam tamper z U-238 lub U-235 pochłania szybkie neutrony z reakcji fuzyjnych (D-T, 14,1 MeV) i ulega rozszczepieni, wnosząc ogromną ilość energii — często ponad 50% całkowitego uzysku. To powoduje, że w stosunku do uzysku głowica wytwarza relatywnie mało neutronów: większość energii wychodzi jako ciepło, fala uderzeniowa i promieniowanie gamma, a neutrony są „marnowane" na fission tampra.

W głowicy ERW tamper jest wykonany z materiału nierozszczepialnego o małym Z (np. ołów, beryl, wolfram lub chrom), który nie pochłania szybkich neutronów. Zamiast tego neutrony z reakcji D-T mogą swobodnie uciekać z urządzenia. W takiej konfiguracji, przy niższym uzysku całkowitym, proporcja energii przenoszonej przez szybkie neutrony rośnie dramatycznie. Głowica z ołowianym tamperem o uzysku 1 kt wyemituje znacznie więcej neutronów na kilotonę uzysku niż standardowa głowica megaonowa z tamperem uranowym.

Efektem bojowym jest to, że neutrony penetrują lepiej niż fala uderzeniowa: mogą przejść przez opancerzone wozy bojowe, grube ściany i schowania, śmiertelnie napromieniowując załogę, podczas gdy sam pojazd i budynki pozostają stosunkowo nienaruszone. To czyni ERW teoretycznie idealną bronią do zwalczania pancerzy na gęsto zaludnionym terenie, gdzie minimalizacja zniszczeń materialnych (Europy Zachodniej) jest priorytetem.

W70 Mod 3: pierwsza ERW w arsenale USA

Głowica W70 Mod 3 (Lance, wchodząca do arsenału w 1981 roku) jest najlepiej udokumentowaną bojową głowicą ERW. Przeznaczona dla rakiety Lance (zasięg ~120 km), miała uzysk nominalny 1 kt (w konfiguracji ERW) lub 100 kt (w konfiguracji standardowej), zależnie od konfiguracji secondary i tampra. W70 Mod 3 wyemitowała znacznie więcej neutronów niż typowa 1-kt głowica rozszczepienna, co dawało śmiercionośny obszar neutronowy rzędu kilkuset metrów dla odkrytej piechoty i kilkudziesięciu metrów dla pancernych załóg.

Decyzja o produkcji W70 Mod 3 wywołała w 1977 roku jeden z najbardziej kontrowersyjnych politycznych debat w USA za czasów Cartera. Administracja zapowiedziała produkcję, potem ją zawiesiła pod wpływem europejskiej krytyki, następnie wznowiła — i ostatecznie W70 Mod 3 trafiła do arsenału, a wycofana została w 1992 roku. Kontrowersja wynikała z tego, że bomba neutronowa była postrzegana przez krytyków jako broń obniżająca próg użycia — skoro minimalizuje zniszczenia budynków, rządy mogłyby być mniej oporne przed jej użyciem w zaludnionym terenie.

W79 i W82: taktyczne ER w Europie

W79 Mod 1 (pocisk artyleryjski 203 mm, w służbie 1981–1992) i W82 (pocisk artyleryjski 155 mm, nigdy nie wdrożona seryjnie, projekt ERW) były taktyczną wersją ERW przeznaczoną dla artylerii polowej. W79 osiągała uzysk 0,1–1 kt zależnie od konfiguracji i była zaprojektowana dla długolufowych haubic M110, stacjonujących głównie w Niemczech Zachodnich. W82, zaprojektowana dla haubicy M198, miała zaspokajać potrzebę artylerii lekkiej, ale po politycznych kontrowersjach nigdy nie weszła do produkcji.

Łącznie USA wyprodukowały kilkaset głowic ERW W70 Mod 3 i W79 w latach osiemdziesiątych, które zostały wycofane na mocy traktatów INF (rakiety) i SNIE (broń taktyczna) do 1993 roku. ZSRR nigdy oficjalnie nie potwierdził posiadania ERW, choć wywiady zachodnie szacowały, że Rosjanie rozwinęli podobne konstrukcje.

Fizyczne ramy ERW a standardowy Teller-Ulam

Z punktu widzenia fizyki, ERW wymaga dokładnie tej samej architektury co standardowy Teller-Ulam: rozdzielony primary i secondary, implozja radiacyjna, spark plug. Różni się tylko wyborem materiału tampra. To pokazuje, jak elastyczny jest schemat T-U: ta sama architektura, przy zmianie jednej warstwy materiału, może wyprodukować broń od „brudnej" (U-238 tamper, maksymalny opad) do „czystej" (wolfram tamper, minimalny opad) do „neutronowej" (niski-Z tamper, maksymalna emisja neutronów). Trzy zupełnie różne profile destrukcji i skażenia — jeden schemat projektowy.

Miniaturyzacja i granice fizyczne: jak małe może być urządzenie Teller-Ulam

Miniaturyzacja broni termojądrowej jest napędzana przez kilka powiązanych czynników: potrzebę przenoszenia więcej głowic na rakiecie (MIRV), wymagania kompaktowości w pociskach manewrujących, i ogólny dyktat, że lżejszy ładunek daje większy zasięg lub mniejszy nośnik. Ale miniaturyzacja ma fizyczne granice — i analiza tych granic mówi wiele o tym, gdzie leżą trudności technologiczne.

Minimalne wymiary primary

Pierwszym ograniczeniem jest masa krytyczna primary. Sferyczna implosja może znacząco obniżyć tę masę poniżej wartości krytycznej dla kompaktowej konfiguracji, ale nie do zera. Przy bardzo małych masach rozszczepialnego materiału (poniżej kilkuset gramów, zależnie od geometrii i reflektora) sprawność systemu inicjacyjnego spada radykalnie, a niezawodność jest trudna do zagwarantowania. To wyznacza dolny pułap rozmiarów primary.

Drugim ograniczeniem jest minimalna energia, którą primary musi dostarczyć do secondary, żeby implozja radiacyjna zadziałała. Jeśli primary jest zbyt mały, temperatura promieniowania w kanale może nie wystarczyć do ablacji secondary — i cały second step nie zadziała. Dokładny próg energetyczny zależy od geometrii secondary, właściwości opacities materiałów, i architektury interstage — to są właśnie te „szczegóły", które wymagają zarówno zaawansowanych kodów obliczeniowych, jak i eksperymentalnej kalibracji.

Obliczenia wskazują, że przy uzysku primary rzędu 1 kt lub niżej (tzw. jednostopniowe urządzenia z boostingiem, nie Teller-Ulam), zapewnienie wystarczającej energii promieniowania do kompresji secondary staje się poważnym wyzwaniem. W praktyce znane głowice z uzyskiem całkowitym poniżej 50 kt (np. W76-2 z szacowanym uzyskiem 8 kt lub W54 „Davy Crockett" z uzyskiem 0,01–0,25 kt) mogą być konstrukcjami boosted fission, nie pełnym Teller-Ulam. Granica nie jest ostra i nie jest publicznie dokumentowana.

Minimalne wymiary secondary

Secondary musi mieć minimalną objętość paliwa fuzyjnego, żeby spalanie mogło się samo podtrzymać i wytworzyć użyteczny uzysk. Przy bardzo małych masach większość paliwa nie zdąży zareagować przed dezintegracją — bo czas implozji i spalania jest porównywalny z czasem hydrodynamicznego rozerwania się kapsuły. Kompresja 125-krotna (ciśnienie rzędu 10^14 bar) jest wymagana, żeby drogi swobodne neutronów były wystarczająco małe — a im mniejsza kapsuła, tym trudniej utrzymać tę kompresję wystarczająco długo.

Praktyczna granica miniaturyzacji jest widoczna w G11owicy W82 i podobnych, gdzie wymagany uzysk kilkudziesięciu kiloton pochłonął ogromny wysiłek projektowy przez kilkanaście lat, zanim uznano projekt za trudny do wdrożenia w dajnej konfiguracji. Nie oznacza to, że fizycznie niemożliwe — W80 przy 130 kg i do 150 kt świadczy, że jest możliwe przy wystarczająco zaawansowanej inżynierii.

Stosunek uzysku do masy: tabela porównawcza

Analiza stosunków uzysku do masy dla znanych broni termojądrowych pokazuje ewolucję inżynierii w ciągu sześćdziesięciu lat:

Fat Man (1945): 21 kt, 4670 kg → 0,0045 Mt/t (czyste rozszczepienie)
Ivy Mike (1952): 10 400 kt, 74 000 kg → 0,14 Mt/t (kriogeniczny T-U)
Mark 17 (1954): 10 000–15 000 kt, 19 051 kg → ok. 0,75 Mt/t
B41 (1960): 25 000 kt, 4840 kg → 5,1 Mt/t (rekord USA)
Car-bomba (1961): 50 000 kt, 27 000 kg → 1,85 Mt/t (trójstopniowy)
W76 (1978): 100 kt, 164 kg → 0,61 Mt/t (MIRV, precyzja)
W88 (1990): 475 kt, 360 kg → 1,32 Mt/t (najwyższa w aktualnym arsenale USA)
W80 (1982): 5–150 kt, 130 kg → do 1,15 Mt/t (pocisk manewrujący)

Rekord stosunku uzysku do masy wśród seryjnych broni termojądrowych należy prawdopodobnie do B41, choć klasyfikowane parametry mogą zawierać wyjątki. Fizyczna granica wyznaczona przez kryterium energii Fermiego dla sprężonego materiału fuzyjnego wynosi około 6 Mt/tonę — i B41 jest bliska tej granicy. W88 przy 1,3 Mt/t jest bliżej połowy fizycznego maksimum, lecz przy wielokrotnie mniejszej masie całkowitej — co pokazuje, że miniaturyzacja kosztuje efektywność, ale ją nie eliminuje.

Limit fizyczny miniaturyzacji: co go wyznacza

Dolna granica wielkości głowicy T-U wyznaczona jest przez kilka czynników jednocześnie: minimalną masę krytyczną primary z boostingiem (dziesiątki gramów przy optymistycznych geometriach), minimalną energię promieniowania wymaganą dla ablacji secondary, minimalną masę paliwa fuzyjnego dla użytecznego spalania, i minimalny czas dyfuzji promieniowania między secondary a kanałem. W praktyce, przy obecnych materiałach i technologiach, granicą kompaktowości dla pełnego Teller-Ulam jest głowica o masie rzędu 100–130 kg przy uzysku kilkudziesięciu kilaton — dokładnie taki jak W80.

Głowice o mniejszej masie i uzysku (jak W54 Davy Crockett, 23 kg, 0,01–0,25 kt) są boosted fission, nie Teller-Ulam. Istnieje więc wyraźna „luka konceptualna" między boosted fission a Teller-Ulam — nie stopniowe przejście, ale prawdziwa granica, wyznaczona przez fizykę transferu energii promieniowania w minimalnej geometrii. To jest jeden z powodów, dla których boosted fission i Teller-Ulam są traktowane jako dwa odrębne typy broni, a nie jako kontinuum.

Kompleksowy Test Nuclear Ban Treaty a ewolucja bez testów

Podpisanie i wejście w życie (formalnie, bez Annex-2 ratyfikacji) Traktatu o Całkowitym Zakazie Prób Jądrowych (CTBT) w 1996 roku zasadniczo zmieniło sposób, w jaki mocarstwa rozwijają bronie termojądrowe. USA przeprowadziły ostatni test 23 września 1992 roku (Divider, seria Julin w Nevadzie), ZSRR/Rosja — 24 października 1990 roku (Ukraina seria, Semipalatynsk). Po tym roku tylko Francja (do 1996), Indie i Pakistan (1998) oraz Korea Północna (2006–2017) przeprowadziły testy.

Stockpile Stewardship i wyzwanie bezkarnego starzenia

USA odpowiedziały na zakaz testów programem Stockpile Stewardship (SSP), skupionym na trzech komponentach: zaawansowanym komputerom (ASC — Advanced Simulation and Computing), eksperymentalnym obiektom (NIF — National Ignition Facility, Z Machine w Sandia, Omega w Rochester) oraz działaniom na starzejącym się arsenale (Nuclear Weapons Complex modernizacja). Celem SSP jest utrzymanie pewności co do wiarygodności głowic bez detonacji.

Kluczowy problem jest taki, że Teller-Ulam jest systemem ekstremalnie wrażliwym na szczegóły materiałowe: właściwości opacities materiałów, mechaniczne tolerancje, właściwości elektryczne inicjatorów. Starzenie się materiałów (degradacja trytydogenów, radiolizy plutonu, korozja metaliczne) zmienia subtelnie parametry, które przekładają się na uzysk. Bez testów weryfikacja, że „stara" głowica nadal spełnia specyfikacje, jest możliwa tylko przez symulacje kalibrowane na danych z testów sprzed 1992 roku.

NIF (National Ignition Facility) w Lawrence Livermore, oddany do użytku w 2009 roku, jest laserowym systemem inercyjnego uwięzienia (ICF), który od 2022 roku regularnie osiąga „ignition" — wytwarzanie więcej energii niż dostarczono do kapsuły. NIF nie jest symulatorem broni jądrowej w dosłownym sensie, ale umożliwia badanie fizyki plazmy wysokoenergetycznej w warunkach zbliżonych do spalania termojądrowego, kalibrując kody hydrodynamiczne stosowane w symulacjach SSP. W tym sensie NIF wypełnia część luki po braku testów — ale tylko tę część, która dotyczy samej fizyki spalania fuzyjnego, nie całej skomplikowanej sekwencji primary→interstage→secondary.

Korea Północna: ostatni kraj testujący bomby H

Korea Północna przeprowadziła serię sześciu testów jądrowych w latach 2006–2017. Piąty test (9 września 2016, szacowany uzysk 10–30 kt) i szósty test (3 września 2017, szacowany uzysk 100–250 kt) były przez Pjongjang prezentowane jako testy „bomby wodorowej". Analiza zewnętrzna wskazuje, że Test 6 z 2017 roku mógł być testem boosted fission lub wczesnego projektu dwustopniowego z wynikiem w niższym przedziale megaton — ale oceny wywiadowcze różnią się. Korea Północna jest prawdopodobnie jedynym krajem, który opracował i przetestował broń termojądrową po 1990 roku.

Kontrowersyjnym tematem jest kwestia, czy Korea Północna zdolna jest do miniaturyzacji głowicy do wymagań balistycznych rakiet Hwasong-15 lub Hwasong-17 (ICBM klasy do 13 000 km zasięgu). ODNI (Office of the Director of National Intelligence) USA oceniało od 2017 roku, że Korea Północna prawdopodobnie posiada miniaturyzowane głowice jądrowe — choć niekoniecznie termojądrowe w pełnym sensie — które mogą być zamontowane na rakietach. To pytanie pozostaje jednym z najważniejszych nierozwiązanych zagadnień proliferacyjnych.

Cywilne zastosowania implozji radiacyjnej: Plowshare, Orion i ICF

Fizyka Teller-Ulam nie była myślana wyłącznie jako narzędzie destrukcji. Już w późnych latach pięćdziesiątych pojawiły się ambitne plany cywilnego wykorzystania eksplozji termojądrowych — od kopania kanałów i tworzenia portów po napędzanie statków kosmicznych. Zaskakująco wiele z tych koncepcji było poważnymi propozycjami inżynieryjnymi, a nie spekulacją fantastycznonaukową.

Project Plowshare: „pokojowe" eksplozje jądrowe

Program Plowshare, prowadzony przez US Atomic Energy Commission od 1958 do 1975 roku, badał zastosowania eksplozji jądrowych do inżynierii lądowej. Koncepcja opierała się na tym, że przy głębokiej detonacji podziemnej większość energii zostaje zdeponowana lokalnie, krusząc skałę i formując ogromne kawerne. Przy odpowiedniej głębokości radiaktywne produkty zostają zamknięte pod powierzchnią, a inżynier uzyskuje efekt kilogramów materiałów wybuchowych za cenę setki wiele niższą na kiloton.

Badane zastosowania były różnorodne: kopanie nowego kanału Panama lub transzei wzdłuż granicy Kanady i USA, tworzenie portów głębokowodnych na Alasce, wydobycie ropy z piasków bitumicznych, wypalanie kawern magazynowych dla gazu ziemnego, i forsowanie korytarzy przez pasma górskie dla dróg i linii kolejowych. Program przeprowadził 27 testów w Nevadzie i na Alasce, z których najsłynniejszy był Sedan (6 lipca 1962, 104 kt), który przesunął 12 mln ton ziemi i stworzył krater o głębokości 100 m i średnicy 390 m.

Plowshare zakończył się nie ze względu na fizykę, lecz z powodów politycznych i środowiskowych. Traktat o nieproliferacji (NPT, 1968) zabraniał transferu technologii nuklearnych, co blokowało eksport „pokojowych" eksplozji jądrowych. Traktat o zakazie prób w atmosferze (1963) wymuszał eksplozje podziemne, komplikując inżynierię. A skażenie radiaktywne podziemne — trytem, cesem i strontem z eksplozji — okazało się trwałym problemem środowiskowym. Kilka kawern gazowych stworzonych przez eksplozje jądrowe w USA do dziś pozostaje skażona i wyłączona z użytkowania.

Sowieckie Program Mirnyj Yadernyi Vzryv (Pokojowe Eksplozje Jądrowe, PNE) był znacznie bardziej aktywny: ZSRR przeprowadził ponad 120 PNE w latach 1965–1988, w tym tworzenie rezerwuarów wody, kanałów irygacyjnych i kawern gazowych na Syberii. Kilka instalacji nadal pracuje jako podziemne zbiorniki gazu. Rosja ocenia te projekty jako częściowy sukces inżynieryjny, choć dziś wiedza o skażeniu tych terenów jest ograniczona.

Project Orion: napęd termojądrowy dla statku kosmicznego

Projekt Orion (1958–1965), finansowany przez ARPA i Air Force, był koncepcją statku kosmicznego napędzanego przez serię małych eksplozji jądrowych za kadłubem pojazdu. Każda eksplozja (mini-T-U o uzysku 0,1–1 kt) tworzyłaby plazmę uderzającą w stalową płytę absorbującą (pusher plate), napędzając statek. Seria setek lub tysięcy eksplozji pozwoliłaby osiągnąć delta-v rzędu kilkudziesięciu km/s — wystarczające do lotu na Saturna w ciągu roku.

Orion był poważnie analizowany jako alternatywa dla chemicznych rakiet dla wielkich misji eksploracyjnych. Przy ówczesnej technologii (1960), Orion oferował stosunek impulsu do masy niedościgły przez silniki chemiczne. Projekt zatrzymał Traktat o zakazie prób jądrowych w atmosferze i przestrzeni kosmicznej (1963), który dosłownie zakazywał tego, na czym Orion polegał. Koncepcja nigdy nie wyszła z fazy papierowej, ale zespoły techniczne były kompletne, a projekt był bliski realizacji.

Freeman Dyson (jeden z głównych autorów Orion) w swoich wspomnieniach opisywał Orion jako jeden z największych żalów naukowych: fizycznie wykonalny, inżynieryjnie gotowy, a zablokowany przez politykę. Współcześnie pojawiają się propozycje Oriona z ładunkami fuzji inercyjnej (ICF) zamiast broni — co unikałoby traktatu — ale te pozostają spekulacją.

ICF i NIF: cywilny rdzeń wojskowej fizyki

Inercyjne Uwięzienie Plazmy (Inertial Confinement Fusion, ICF), prowadzone w NIF, Z-Machine i ośrodkach w Rochester, Rochester, Livermore i Sandia, jest dziedziną energetyki termojądrowej opartą na tej samej fizyce co secondary Teller-Ulam: implozja lasera (lub promieniowania) kapsułki D-T do warunków spalania. Różnica jest skalą: w NIF kapsułka ma kilka milimetrów, a impulsy laserowe dostarczają 2 MJ energii; w T-U kapsułka ma kilkadziesiąt centymetrów, a promieniowanie z primary — kilkaset megajouli.

NIF osiągnął „ignition" 8 grudnia 2022 roku, uzyskując 3,15 MJ energii fuzyjnej z 2,05 MJ dostarczonych do kapsułki — przełom, który potwierdzał, że samopodtrzymująca się reakcja fuzyjno termojądrowa w warunkach ICF jest osiągalna. Nie jest to jednak jeszcze energetycznie korzystne w sensie systemu: lasery NIF pochłaniają 300 MJ elektrycznych na jeden strzał. Droga do reaktora fuzyjnego ICF jest długa.

Ale dla programu SSP (Stockpile Stewardship) wyniki NIF są cenne z innego powodu: kalibrują kody obliczeniowe używane do symulacji starzenia się głowic. Dane NIF nie zastępują testów broni, ale uzupełniają bazę empiryczną, na której opierają się modele. To jest bezpośredni link między fizyką NIF a pewność utrzymania arsenału bez testowania.

Filozofie projektowe: podejście USA vs ZSRR/Rosja

Dwa największe programy termojądrowe — USA i ZSRR — wyewoluowały różne filozoficzne podejścia do projektowania, które są widoczne w wynikach końcowych nawet bez znajomości szczegółów technicznych.

USA: miniaturyzacja i pewność niezawodności

Podejście USA, od lat sześćdziesiątych, skupiało się na maksymalizacji stosunku uzysku do masy i niezawodności przy kosztem precyzji producji. Laboratorium Los Alamos National (LANL) i Lawrence Livermore National Laboratory (LLNL) rywalizowały ze sobą o kontrakty na nowe projekty — co tworzyło środowisko innowacji i redundancji. Każde laboratorium miało własną szkołę projektową: LANL skłaniał się ku tradycyjnym geometriom, LLNL ku bardziej innowacyjnym konfiguracjom (to LLNL zaprojektował W88).

Nacisk na miniaturyzację wynikał z wymagań MIRV: możliwość umieszczenia 10–12 głowic na jednej rakiecie Minuteman III lub Trident II D5 wymagała, by każda głowica ważyła poniżej 500 kg, a ideałem było 150–200 kg. To nakręcało wyścig miniaturyzacji.

USA inwestowały też intensywnie w systemy bezpieczeństwa: PAL (Permissive Action Link — elektroniczne blokady kodu), One-Point Safety (gwarancja, że przypadkowa inicjacja w jednym punkcie układu inicjacyjnego nie wywoła pełnej eksplozji), i insensitive high explosives (IHE — materiały wybuchowe niewrażliwe na mechaniczne i termiczne przypadkowe inicjacje). Po wypadkach Broken Arrow z lat sześćdziesiątych (Palomares 1966, Thule 1968) systemy bezpieczeństwa stały się kluczowym wymaganiem.

ZSRR: niezawodność i solidna inżynieria z marginesem bezpieczeństwa

ZSRR/Rosja generalnie projektowała głowice z wyższymi marginesami bezpieczeństwa mechanicznego i mniejszą optymalizacją stosunku uzysku do masy. Radzieckie głowice były często cięższe o 20–50% od porównywalnych konstrukcji USA, ale za to odporne na trudniejsze warunki operacyjne (drgania, temperatury). Radzieckie SLBM miały większe głowice, co tłumaczy, czemu radzieckie rakiety były ogólnie większe niż amerykańskie (SS-18 to rakieta dwa razy cięższa od Minutemana).

Radzieckie laboratorium Sanaров Centr (VNIIEF w Sarowie, dawniej Arzamas-16) i VNIITF (Snezinsk, dawny Czelabinsk-70) były odpowiednikami LANL i LLNL, choć funkcjonowały w bardziej scentralizowanym systemie. Dostęp do zachodnich publikacji był ograniczony, lecz prace teoretyczne Sacharowa, Zeldowicza i Tammowa były porównywalne z pracami w USA — i tu właśnie leży paradoks: to nie kapitalizm czy demokratyczna konkurencja dał USA przewagę, lecz historia (Lab vs Lab rivalry) i wymagania operacyjne. ZSRR, przyjmując inne wymagania (większe rakiety, mniej głowic), dostosował projekt do własnej logistyki.

Jak filozofia projektu przekłada się na arsenał

Wypadkową tych filozofii jest różnica w strukturze arsenałów. USA koncentrują się na precyzji i miniaturyzacji: CEP Minutemana III przy głowicy W87 wynosi ~120 m, a Trident II D5 przy W88 poniżej 100 m. Rosja historycznie miała nieco większy CEP, ale compensowała większym uzyskiem na głowicę. Dziś oba arsenały są w fazie modernizacji, próbując połączyć obie zalety.

Izrael, Indie, Pakistan: spekulacje i domysły

Trzy kraje z uznanym lub nieuznanym arsenałem nuklearnym — Izrael, Indie i Pakistan — nigdy oficjalnie nie potwierdziły ani nie zaprzeczyły posiadaniu broni termojądrowej. Indie przeprowadziły testy w Pokhran II (1998), w tym operację Shakti-I, którą indyjscy naukowcy opisywali jako „fission + boost", o uzysku 40–60 kt. Pojawiły się też nieoficjalne twierdzenia, że jeden ładunek (45 kt) był termojądrowy — co kwestionowały zewnętrzne analizy sejsmiczne (szacujące łączny uzysk na 16–20 kt). Pakistan przeprowadził testy Chagai-I i Chagai-II (1998), wyłącznie czystego rozszczepienia z boostingiem, z szacowanym uzyskiem 6–10 kt per test.

Izrael nigdy nie przyznał się do programu jądrowego (polityka „opacity"), choć szacunki wywiadowcze wskazują na 80–400 głowic. Brak jakichkolwiek danych o testach termojądrowych w kontekście izraelskim sugeruje, że izraelski arsenał jest oparty na boosted fission lub wczesnych formach Teller-Ulam z niskim uzyskiem, jeśli w ogóle. Więcej nie można powiedzieć w oparciu o publiczne źródła.

Historyczne chronologiczne testy termojądrowe w czterech mocarstwach

Przegląd chronologiczny testów, które po raz pierwszy zademonstrowały zdolności termojądrowe (lub do nich zbliżone) każdego z ówczesnych mocarstw, pozwala ocenić tempo proliferacji tej technologii:

W USA seria Ivy Mike (1 listopada 1952) i Castle Bravo (1 marca 1954) zidentyfikowała zasadę i pierwszą praktyczną „suchą" broń. Od pierwszego testu rozszczepieniowego Trinity (1945) do Ivy Mike minęło 7 lat.

W ZSRR Joe-4 (12 sierpnia 1953) był Sloiką (nie T-U), a prawdziwy Teller-Ulam — Joe-19 (RDS-37, 22 listopada 1955). Od Joego-1 (sierpień 1949) do prawdziwego T-U minęło 6 lat.

W Wielkiej Brytanii Grapple X (8 listopada 1957) był pierwszym prawdziwym T-U. Od testu Hurricane (1952) minęło 5 lat.

We Francji test Canopus (24 sierpnia 1968) był pierwszym prawdziwym T-U. Od Gerboise Bleue (1960) minęło 8 lat.

W Chinach Test 6 (17 czerwca 1967) był pierwszym prawdziwym T-U. Od 596 (1964) minęło 32 miesiące — rekord.

Średni czas od pierwszego testu rozszczepieniowego do udanego testu T-U wynosi ok. 5 lat. To wskazuje, że opanowanie Teller-Ulam jest naturalnym kolejnym krokiem dla każdego kraju, który posiada dojrzały program rozszczepialny i odpowiednią infrastrukturę obliczeniową i inżynieryjną. Wąskim gardłem nie jest wiedza (jawna literatura opisuje zasadę dostatecznie dobrze), lecz zdolność weryfikacji — co bez testów jest tylko niemożliwe inaczej niż przez symulacje kalibrowane poprzednimi testami.

Co wciąż pozostaje tajne: granice wiedzy jawnej

Mimo że podstawy fizyczne Teller-Ulam są dostępne w otwartej literaturze, wiele kluczowych szczegółów projektowych pozostaje ściśle tajnych. Poniżej zestawiamy, co jest znane i co pozostaje nieznane z perspektywy akademickiej.

Co jest znane i niebudzi kontrowersji

Znane i szeroko opisane: zasada implozji radiacyjnej (promieniowanie z primary napędza kompresję secondary), rola ablacji powierzchni pusher/tamper jako mechanizmu kompresji, funkcja spark plug jako inicjatora spalania fuzyjnego, rola Li-6D jako paliwa fuzyjnego hodującego tryt in situ, skalowalność schematu przez wielostopniowość, prawa skalowania ablacji i ciśnienia promieniowania (T^3.5, T^3, T^0.5), wartości przekrojów czynnych fuzji D-T i D-D w funkcji energii, podstawowe właściwości opacities pierwiastków w zakresie keV.

Co jest niejasne lub jest przedmiotem spekulacji

Szczegółowe geometrie interstage w konkretnych głowicach — kąty apertur, geometria hohlraum, profil prowadzenia promieniowania — są tajne. Dokładne materiały hohlraum i kanału promieniowania (które pierwiastki o wysokim Z są preferowane i dlaczego) — tajne, choć tabele opacities dla Z>71 były klasyfikowane przez USA jako wskazówka. Precyzyjny kształt i wymiary secondary w nowoczesnych głowicach — nieznane publicznie. Szczegółowe kody hydrodynamiczne (FORTRAN kody z Los Alamos, np. Lasnex lub BUCKY) — klasyfikowane (wersje publiczne są uproszczone). Szczegóły One-Point Safety w konkretnych konstrukcjach — tajne z powodów bezpieczeństwa (ryzyko, że ktoś skonstruuje urządzenie, które przypadkowo inicjuje jeden punkt i osiągnie częściowy uzysk).

"Tajna wiedza" a dostępność technologii

Interesującym paradoksem jest to, że mimo jawności zasad, budowa działającej broni T-U jest poza zasięgiem podmiotów niepaństwowych i małych państw bez intensywnego programu państwowego. Powodem nie jest brak wiedzy teoretycznej, lecz:

Wymagania materiałowe: enriched Li-6D, HEU lub Pu-239 w precyzyjnych kształtach geometrycznych, materiały hohlraum o określonych właściwościach opacities. Produkcja tych materiałów wymaga ogromnych instalacji przemysłowych.
Wymagania inżynieryjne: tolerancje mechaniczne na poziomie milimetrowym dla elementów pracujących w warunkach ekstremalnego promieniowania i temperatury, systemy inicjowania z precyzją synchronizacji nanosekund.
Weryfikacja: bez testów nie można potwierdzić, że projekt działa. A testy są politycznie, logistycznie i kosztownie niemożliwe dla podmiotów niepaństwowych.
Kody obliczeniowe: symulacja T-U wymaga kompletnych równań stanu dla dziesiątek materiałów w warunkach ekstremalnych ciśnień (TPa) i temperatur (keV), transportu promieniowania w plazmatycznych mediach, hydrodynamiki plazmowej z uwzględnieniem szoków — co jest zadaniem dla specjalistycznych kodów obliczeniowych kalibrowanych dekadami danych testowych.

Właśnie dlatego proliferacja Teller-Ulam, choć fizycznie mniej niedostępna niż 60 lat temu, wciąż jest efektywnie ograniczona przez wymagania materiałowe, inżynieryjne i weryfikacyjne. To „technologiczne trio", a nie tajemnica fizyki, jest prawdziwą barierą dla nowych graczy — i to jest jeden z powodów, dla których eksperci nieproliferacyjni skupiają uwagę na kontroli materiałów rozszczepialnych (HEU, Pu), a nie na ochronie wiedzy fizycznej, która jest już publicznie dostępna.

Taktyczne bronie nuklearne a Teller-Ulam: gdzie jeden schemat wypełnia całe spektrum

Jedną z niedocenionych cech architektury Teller-Ulam jest jej zdolność do obsługi spektrum uzysku rozciągającego się przez cztery rzędy wielkości — od kilkudziesięciu kiloton do kilkudziesięciu megaton — w ramach tego samego podstawowego schematu projektowego. Taktyczne bronie nuklearne, choć często kojarzone raczej z „małymi bombami atomowymi", w wielu przypadkach korzystają z tej samej architektury co broń strategiczna, tyle że zoptymalizowanej do innych wymagań.

W54 Davy Crockett: nie jest Teller-Ulam

Najczęstszym błędem, jaki pojawia się przy dyskusji o „minimalnych rozmiarach" broni nuklearnych, jest mylenie W54 (głowicy dla bezodrzutowego działa Davy Crockett) z Teller-Ulam. W54, ważąca tylko 23 kg i mieszcząca w kuli o średnicy 27 cm, była najlżejszą głowicą w historii USA — ale jej uzysk wahał się od 10 ton TNT do 250 ton, nie kiloton. To jest broń boosted fission albo po prostu małe rozszczepienie bez boostingu. Davy Crockett był broń piechoty — miotaną z trójnogu na odległość do 4 km — co czyniło W54 bronią zbyt bliskiego zasięgu, żeby był bezpieczny dla strzelca (promieniowanie i fala uderzeniowa były śmiertelne w promieniu 500 m przy pełnym uzysku).

Paradoksalnie, W54 jest doskonałym dowodem granicy, za którą Teller-Ulam nie jest już możliwy: przy masie 23 kg nie ma miejsca na primary zdolny do wytworzenia pola promieniowania wystarczającego dla implozji radiacyjnej secondary. W54 wyznacza dolną granicę tej technologicznej przestrzeni, poniżej której tylko czyste rozszczepienie jest inżynieryjnie osiągalne.

Spektrum taktycznych ładunków: od artylerii do rakiet

USA rozwinęły szerokie spektrum taktycznych broni nuklearnych, obejmujące:

Artyleryjskie pociski jądrowe: W9 (8" howitzer, 15 kt, 1952–1957), W19 (8" howitzer, 40 kt, 1955–1965), W33 (8" howitzer, 5–40 kt, 1956–1992), W48 (6" howitzer, 0,07 kt, 1963–1992), W79 (8" howitzer ERW, 0,1–1 kt, 1981–1992). Pociski artyleryjskie były bronią o krótkim zasięgu (do 30 km), projektowaną do hamowania natarcia wojsk sowieckich w Europie Środkowej.

Rakiety krótkiego zasięgu: Little John (W45, 1 kt, 1961–1971), Honest John (W7/W31, 2–20 kt, 1954–1982), Lance (W70, do 100 kt lub 1 kt ERW, 1973–1992), Nike-Hercules (W31, 2–20 kt, 1958–1988). Rakiety taktyczne charakteryzowały się zasięgiem 10–100 km, projektowanym do ataku na koncentracje wojsk, lotniska lub bazy logistyczne za linią frontu.

Głowice dla pocisków manewrujących: BGM-109A Tomahawk (W80, 5–150 kt, 1984–1992 — wersja nuklearna wycofana), AGM-86 ALCM (W80, do 150 kt, od 1982). Pociski manewrujące z głowicami nuklearnymi były przeznaczone do ataków na głęboko ulokowane cele, lotniska i sztaby, z precyzją CEP ~30 m.

B57 i B61 Mod 3/4: taktyczne bomby grawitacyjne

Bomba B57 (w służbie 1963–1993, uzysk od 5 kt do 20 kt) była pierwszą właściwą taktyczną bombą grawitacyjną z naprawdę regulowanym uzyskiem (Dial-a-Yield: 5, 10, 15, 20 kt). Była noszona przez F-105, F-4, A-6, A-7 i inne samoloty taktyczne rozmieszczone w Europie. Jej przeznaczeniem były znane z czasów Zimnej Wojny scenariusze: atak taktycznych obiektów przeciwnika (lotniska, mosty, koncentracje wojsk) z uświadomieniem, że pilot musi natychmiast odlecieć po zrzucie, bo minimalna odległość od eksplozji 5 kt jest porównywalna z promieniem śmiertelnym przy zrzucie z małej wysokości.

B61 Mod 3 i Mod 4, z uzyskiem od 0,3 do 170 kt, zastąpiły B57 jako taktyczna bomba grawitacyjna dla NATO. Mod 3 jest dostosowany do samolotów Alliance (F-16, Tornado, Eurofighter), które muszą nosić broń jądrową jako część Nuclear Sharing w ramach NATO. Około 150 bomb B61 Mod 3/4 jest rozmieszczonych w sześciu krajach NATO (Belgii, Niemczech, Holandii, Włoszech, Turcji i — prawdopodobnie — Grecji), w specjalnych magazynach WS3 (Weapon Storage and Security System). B61-12 zastąpi te starsze warianty, oferując precyzję rzędu 30 m dzięki zestawowi kierującemu.

Dlaczego taktyczne bronie termojądrowe przetrwały wycofanie broni termojądrowej strategicznej

Gdy USA i Rosja redukowały swoje megaonowe arsenały strategiczne (START I, 1991; START II, 2003; New START, 2010), taktyczne bronie nuklearne pozostawały poza zakresem traktatów. Szacuje się, że USA posiadają dziś około 230 taktycznych bomb B61 i 1100 głowic magazynowych ogółem (w tym strategiczne). Rosja szacunkowo posiada 1900–2000 taktycznych głowic nuklearnych — znacznie więcej niż USA.

Ten asymetryczny rozkład wynika częściowo z różnicy w koncepcji operacyjnej. NATO polega na „rozszerzynym odstraszaniu" (extended deterrence), gdzie obecność broni nuklearnych USA w Europie ma wartość symboliczną. Rosja tradycyjnie preferuje mniejsze ładunki jako element eskalacji kontrolowanej w konwencjonalnym konflikcie — doktryna, której publicznie nie potwierdza, ale analitycy odnajdują w ćwiczeniach i wypowiedziach wojskowych.

Przyszłość broni taktycznych a architektura Teller-Ulam

Głowica W76-2, wdrożona w 2020 roku na okrętach podwodnych Trident II D5, jest intencjonalnie zmniejszoną wersją W76-1 (100 kt → ok. 8 kt), opracowaną jako odpowiedź na postrzeganą lukę w opcjach „small-yield response". Jest prawdopodobnie boosted fission, nie pełnym T-U, ale jest umieszczona na tej samej rakiecie co głowice strategiczne, co czyni ją narzędziem dyplomacji w skali eskalacyjnej.

Dyskusja o broni taktycznej jest politycznie ważna z powodu tzw. „dylematu progowego": mała głowica, używana jako pierwszy krok eskalacji, może wciąż wyzwolić pełną odpowiedź strategiczną drugiej strony. Takie rozważania nie zmieniają fizyki broni, ale definiują środowisko, w którym ta fizyka musi być zarządzana. I tu kryje się być może najgłębsza lekcja Teller-Ulam: jego elastyczność — ta sama architektura obejmująca zakres od 10 kt do 50 Mt, zdolna do konfiguracji brudnych i czystych, taktycznych i strategicznych — czyni z niego coś więcej niż broń. Jest to platforma inżynierska, której parametry można dostrajać do scenariuszy politycznych, a jej elastyczność jest jednocześnie jej największą zaletą techniczną i największym dylematem strategicznym.

Przyszłość architektury: hipersoniczne pociski i warunki bojowe XXI wieku

Nowoczesne systemy przenoszenia broni jądrowej — hipersoniczne szybowce bojowe (HGV, Hypersonic Glide Vehicles) i manewrujące pojazdy powrotne (MARV) — stawiają nowe wymagania techniczne dla głowic termojądrowych. Podczas lotu hipersonicznego (M8–M25, czyli 2,5–8 km/s) głowica jest narażona na intensywne nagrzewanie aerodynamiczne (temperatura powierzchni rzędu 1000–3000 K), wibracje i przeciążenia, których nie doświadczały klasyczne pojazdy powrotu balistycznego.

Rosyjski Avangard (HGV, w służbie od 2019) i chiński DF-ZF (DF-17) są przykładami, gdzie głowica termojądrowa musi przetrwać kilkanaście minut lotu w niskiej atmosferze z prędkością hipersoniczną. Szczegóły techniczne głowic użytych w tych systemach są oczywiście tajne, ale inżynieria termiczna i mechaniczna jest wyjątkowo trudna: materiały ochronne (ablatory, ceramiki) muszą chronić głowicę, nie wpływając na jej niezawodność detonacyjną.

W odpowiedzi USA prowadzą programy modernizacji głowic obejmujące zarówno wymianę komponentów starzejących się (np. neutron generator, inicjatory, tritium), jak i prace nad nowymi konfiguracjami odpornymi na nowe środowisko termiczne. Długoterminowym celem jest zachowanie zdolności odpowiedzi jądrowej w obliczu rosnącej prędkości i elastyczności nośników — bo jeśli obrona przeciwrakietowa staje się skuteczna przeciw klasycznym balistycznym trajektoriom, hipersoniczne szybowce omijające obronę wymagają głowic, które mogą przetrwać ich loty.

To pokazuje, że architektura Teller-Ulam, opracowana w laboratoryjnych warunkach lat pięćdziesiątych, wciąż ewoluuje w odpowiedzi na nowe wyzwania nośnikowe — i prawdopodobnie będzie to robić jeszcze przez wiele dekad. Fizyka implozji radiacyjnej pozostaje niezmieniona, ale inżynieria obudowy, materiałów i systemów bezpieczeństwa dostosowuje się do świata, w którym broń musi być nie tylko potężna, lecz również miniaturowa, odporna na ciepło, precyzyjna i sterowana cyfrowo.

Porównanie testów termojądrowych: chronologia i kontekst polityczny

Globalna historia testów termojądrowych ujawnia zarówno wzorce techniczne, jak i polityczne. Nie wszystkie testy wszystkich mocarstw były ogólnodostępne, ale analizy sejsmyczne, pomiary radiologiczne i oficjalne ogłoszenia pozwoliły na relatywnie dobre odtworzenie tej historii.

Statystyki testów

USA przeprowadziły łącznie 1054 testy jądrowe w latach 1945–1992, z czego znaczna część była testami kompletnych urządzeń termojądrowych lub komponentów systemu T-U. Tylko w serii Hardtack I (1958, Pacyfik) zdetonowano 35 urządzeń w 77 dniach. ZSRR przeprowadził 715 testów w latach 1949–1990. Wielka Brytania — 45 testów. Francja — 210 testów. Chiny — 45 testów. Indie — 6 testów. Pakistan — 6 testów. Korea Północna — 6 testów.

Łącznie wszystkie państwa zdetonowały ponad 2100 urządzeń jądrowych, uwalniając do atmosfery radiaktywne cząstki zawierające sumę uzysku szacowaną na 510 Mt TNT. Dla porównania, suma wszystkich konwencjonalnych materiałów wybuchowych użytych w II wojnie światowej wynosiła około 3 Mt. Globalne radioaktywne skażenie atmosferyczne osiągnęło szczyt w 1963 roku, tuż przed traktatem o zakazie prób w atmosferze, i od tamtej pory stopniowo maleje — choć izotopy długożyciowe, jak stront-90 i cez-137, wciąż są mierzalne w glebie i ziarnach zbóż na całym świecie.

Najważniejsze termojądrowe „pierwsze" w historii

Oprócz pierwszych testów każdego mocarstwa, historia termojądrowa ma kilka ważnych punktów granicznych. Pierwsza bomba grawitacyjna dostarczona z samolotu (nie zdetonowana): Yankee, 1954. Pierwsza głowica ICBM (Sputnik/R-7 z ładunkiem nuklearnym): ZSRR, 1957 — choć testy ładunków rakietowych odbywały się niezależnie od tego. Pierwsza głowica SLBM: W47 na Polaris A1, 1960. Pierwszy test MIRV: USA, 1970 (Minuteman III). Pierwsza ERA (Enhanced Radiation Area Weapon): W70 Mod 3, USA, 1981. Pierwsze użycie symulacji komputerowej zamiast testów: USA, po 1992, w ramach SSP.

Specyficzna energia Teller-Ulam vs rozszczepienie: dlaczego to robi tak wielką różnicę

Wróćmy do podstaw: dlaczego rozszczepienie samo w sobie jest nie wystarczające dla arsenałów megaonowych, i dlaczego Teller-Ulam zmienił to zasadniczo. Energia rozszczepienia 1 kg U-235 lub Pu-239 wynosi około 17,5 kt TNT (80 TJ/kg). Fizyczna górna granica sprawności bomby rozszczepieniowej bez boostingu to około 20–25%, co daje maksymalnie 3–4 kt z 1 kg materiału. Boosted fission może poprawić sprawność do 40–50% przez neutrony D-T, czyli do 7–8 kt na kilogram. Pełny Teller-Ulam dodaje paliwo fuzyjne Li-6D, które nie musi być materiałem rozszczepialnym — jego koszt na kiloton energii fuzyjnej jest wielokrotnie niższy.

Cena Li-6D (wzbogaconego deuterku litu) w przeliczeniu na kiloton uzysku jest o wiele niższa niż Pu-239 albo HEU. Deuterek litu można produkować w nieograniczonych ilościach (lit jest szeroko dostępny, deuter pochodzi z elektrolizy wody ciężkiej). HEU i Pu-239 wymagają reaktorów lub drogich instalacji wzbogacenia. Dlatego Teller-Ulam pozwolił mocarstwom na budowę arsenałów megatonowych bez proporcjonalnego wzrostu zużycia materiałów rozszczepialnych — deuterek litu pełnił rolę taniego „mnożnika mocy" w każdym secondary.

Ta ekonomia jest kluczowa dla zrozumienia, dlaczego rozszczepieniowy tamper tak często dominuje uzysk: U-238 jest praktycznie bezpłatny jako odpad wzbogacania, a każdy neutron 14,1 MeV z syntezy może wywołać dodatkowe rozszczepienie w płaszczu bez żadnego kosztu materiałowego. Stąd decyzja projektowa „czysty vs brudny tamper" jest w istocie decyzją „opłacalność vs skażenie", a nie „moc vs bezpieczeństwo" — bo moc fizyczna przy U-238 tamperze jest zawsze wyższa.

Miejsce Teller-Ulam w historii technologii XX wieku

Teller-Ulam, obok tranzystora, reaktora jądrowego i internetowego protokołu komunikacyjnego, należy do grupy technologii, które zmieniły fundamentalnie strukturę świata politycznego i technologicznego XX wieku. W odróżnieniu od innych przełomów, Teller-Ulam jest technologią, której głównym efektem jest paradoks odstraszania: im potężniejsza, tym mniejsze prawdopodobieństwo jej użycia. Arsenały megaonowe Zimnej Wojny nigdy nie zostały użyte — i argument, że właśnie ich potencjalna siła destrukcyjna uniemożliwiła większy konflikt zbrojny, jest jednym z najbardziej dyskutowanych, a zarazem najtrudniejszych do obalenia kontrfaktycznie, paradoksów historii.

Z perspektywy fizyka, Teller-Ulam to eleganckie rozwiązanie problemu transferu energii w ekstremalnych warunkach: promieniowanie jako nośnik, ablacja jako mechanizm kompresji, fuzja jako wydajne źródło energii, rozszczepienie tampra jako multiplikator. Z perspektywy historyka, to zamknięta epoka: między 1952 a 1968 rokiem pięć państw odkryło ten sam sekret, a od 1992 roku — dla większości z nich — fizyczne potwierdzenie przez test nie jest już dostępne. To, co zostało, to arsenały, traktaty, i modele obliczeniowe — i nadzieja, że różnica między posiadaniem a użyciem tej broni pozostanie tak wielka jak przez ostatnie siedemdziesiąt lat.

Dokładność modeli a rzeczywistość: lekcja Castle Bravo dla każdej generacji

Castle Bravo, z jego szokującym wzrostem uzysku z 6 do 15 Mt, jest do dziś podręcznikowym przykładem, jak ryzyko modelowania przekłada się na realne konsekwencje. Konstruktorzy znali mechanizmy fizyczne na tyle dobrze, by zaprojektować działające urządzenie, ale ich model spalania Li-7 był niekompletny. Nie pomylili się o kilka procent — pomylili się o czynnik 2,5. I cena tej pomyłki wykraczała daleko poza fizykę: załoga japońskiego kutra Daigo Fukuryū Maru doświadczyła ostrych objawów choroby popromiennej, mieszkańcy atoli Rongelap i Utirik zostali ewakuowani ze skażonych terenów, a wieś Bikini była przez dziesiątki lat niezdatna do zamieszkania. Jeden błąd w modelu fizycznym przetłumaczył się na radiologiczną katastrofę humanitarną.

Ta lekcja jest uniwersalna i ma konsekwencje daleko poza fizyką broni. W każdym systemie, gdzie energia lub reaktywność mogą być uwięzione w nieoczekiwany sposób — reaktory jądrowe, instalacje chemiczne, systemy energetyczne — model jest przybliżeniem. Pytanie nie brzmi „czy model jest dokładny", ale „jakie jest ryzyko, jeśli model jest błędny o czynnik dwa". W przypadku Castle Bravo odpowiedź była jasna i dramatyczna: ryzyko jest zbyt duże, żeby ignorować możliwość błędu modelowania. Właśnie dlatego testy doświadczalne były i są niezbędne do kalibrowania modeli w każdej dziedzinie fizyki ekstremalnych warunków, a ich zakaz od 1992 roku oznacza, że współczesna pewność co do parametrów głowic opiera się wyłącznie na zdolności ekstrapolacji modeli poza zakres bezpośredniej weryfikacji.

Analogia jest precyzyjna: fizycy pracujący w programach symulacyjnych (NIF, Z-Machine, symulatory szoków laserowych) robią to, co fizycy broni w Los Alamos robili przez dekady testów — kalibrują modele za pomocą ograniczonego zestawu eksperymentów, mając nadzieję, że ekstrapolacja do niezbadanych reżimów jest poprawna. Gdy wynik eksperymentu zaskoczy — jak Li-7 w Castle Bravo — model musi być poprawiony. Różnica polega na tym, że eksperymenty NIF nie ryzykują skażenia radiologicznego. Jednak sama epistemologia — granica między tym, co wiemy, a tym, co zakładamy — jest ta sama.

Dla studentów i doktorantów pracujących z dowolnymi modelami fizyki jądrowej — od symulacji reaktorów po obliczenia dozymetryczne — Castle Bravo jest memento: zawsze pytaj o margines błędu modelu i o to, jakie byłyby konsekwencje, gdyby margines był faktycznie przekroczony o dwa.

Warto też zauważyć, że zdolność do prawidłowego modelowania Li-7 była dostępna — zarówno przekroje czynne reakcji Li-7 + n, jak i ich zależność od energii neutronu były znane z pomiarów przed rokiem 1954. Problem leżał w decyzji projektowej, by uznać wkład Li-7 za pomijalny przy danym widmie neutronów. Błąd nie był w fizyce, lecz w sposobie, w jaki model upraszczał fizykę. To jest lekcja o pierwszeństwie modelowania reaktywnego nad konserwatywnym: gdy konsekwencje błędu są poważne, domyślne założenie powinno być ostrożne, nie optymistyczne. W projektowaniu bezpieczeństwa jądrowego — zarówno dla broni, jak i dla reaktorów — ten paradygmat jest dziś standardem, wyrażonym wprost w normach IAEA i krajowych regulacjach dozoru jądrowego: poszukuj scenariuszy niekorzystnych, a nie scenariuszy nominalnych.

Podsumowanie

Najkrótsze podsumowanie wygląda tak: Teller-Ulam jest architekturą, w której pierwszy stopień rozszczepieniowy nie jest końcową bronią, lecz sterowanym źródłem energii dla drugiego stopnia. Promieniowanie z primary zostaje uwięzione w obudowie, abluje powierzchnię secondary i imploduje go niczym odwrócony silnik rakietowy; spark plug zapala sprężone paliwo od środka; tryt hodowany z litu napędza spalanie fuzyjne; a otaczający tamper często dokłada większość energii przez rozszczepienie. To właśnie połączenie tych mechanizmów — stopniowania, implozji radiacyjnej, zapłonu i wielofunkcyjnego tampra — uczyniło megatonową broń praktycznie wykonalną i skalowalną w sposób, jaki dla czystego rozszczepienia jest nieosiągalny.¹^,²^,³

Z perspektywy proliferacji płynie stąd trzeźwa lekcja: pełna fizyka schematu Teller-Ulam jest dziś opisana w jawnej literaturze, a mimo to zbudowanie działającej broni termojądrowej pozostaje ekstremalnie trudne. Wąskim gardłem nie jest bowiem sama idea, lecz opanowanie wszystkich szczegółów naraz — równań stanu materiałów, nieprzezroczystości, transportu promieniowania, zsynchronizowanej hydrodynamiki — oraz zdolność zweryfikowania konstrukcji, czy to przez testy, czy przez zaawansowane symulacje. To dlatego klub państw termojądrowych pozostaje znacznie węższy niż klub państw dysponujących bronią rozszczepieniową.²^,³

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału, który pokazuje różnicę między boosted fission a rzeczywistą konstrukcją dwustopniową, bo ten punkt jest kluczowy dla zrozumienia całej architektury.

Powiązane kalkulatory i narzędzia

Tryt — liczy produkcję, rozpad i podstawowe bilanse trytu w układach jądrowych.
Teller-Ulam — porządkuje dydaktycznie etapy i celowo pomijane elementy modelu termojądrowego.
Fallout — liczy orientacyjny opad promieniotwórczy, dawki i zależność od geometrii detonacji.
Proliferacja — łączy bilans materiału, SWU i progi interpretacyjne programu jądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na porównaniu architektury wzmacnianej bomby rozszczepieniowej i pełnego układu Teller-Ulam. W wariancie podstawowym należy:

rozpisać, gdzie w obu wariantach zachodzi rozszczepienie, a gdzie synteza,
określić, czy istnieje fizycznie oddzielny secondary,
porównać mechanizm transportu energii między obszarami aktywnymi,
wskazać, które elementy są wspólne, a które unikalne dla konstrukcji dwustopniowej,
wyjaśnić, dlaczego dopiero drugi wariant daje realną drogę do mocy megatonowych.

Celem ćwiczenia jest uporządkowanie pojęć, które w wielu popularnych opisach są mieszane albo utożsamiane.

Drugie ćwiczenie powinno dotyczyć skalowania stopni. Należy:

przyjąć uproszczoną zależność między energią primary a możliwą masą secondary,
rozważyć wpływ masy secondary na potrzebną kompresję i zapłon,
dodać możliwość rozszczepieniowego płaszcza z uranu-238,
porównać „czystszy" i „brudniejszy" wariant tego samego schematu,
wyjaśnić, dlaczego wielostopniowość usuwa ograniczenia charakterystyczne dla klasycznej bomby rozszczepieniowej.

To ćwiczenie ma pokazać, że Teller-Ulam jest przede wszystkim architekturą transferu i wzmacniania energii między stopniami.

Trzecie ćwiczenie dotyczy roli kompresji. Należy:

przyjąć, że szybkość reakcji fuzyjnej rośnie z kwadratem gęstości,
wyjaśnić, dlaczego mimo to zysk dla ustalonej masy paliwa jest tylko liniowy,
odnieść się do przykładu spalania 75% deuteru w 1,3 ms (gęstość ciekła) wobec 4,4 ns (wysoka gęstość),
wskazać, jak skrócenie dróg swobodnych neutronów poprawia depozycję energii,
powiązać to z koniecznością wcześniejszego ściśnięcia paliwa, zanim nastąpi zapłon.

To ćwiczenie pokazuje, dlaczego implozja radiacyjna jest sercem schematu, a nie jego dodatkiem.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Ten temat czyta się najlepiej razem z implozją radiacyjną, interstage w broni termojądrowej i wzmocnieniem rozszczepienia (boosting), bo dopiero te trzy teksty pokazują pełny most od wydajniejszego primary do właściwej pracy secondary. Warto też zajrzeć do Castle Bravo oraz lit-6 i lit-7 w syntezie termojądrowej.

Przypisy

Wprowadzenie do fizyki i konstrukcji broni jądrowej. Zakres wykorzystania: składniki primary i secondary, rola hohlraum, spark plug, paliwa fuzyjnego i przebieg zapłonu stopnia termojądrowego.
↩
Projekty broni termojądrowej i dalsze sekcje. Zakres wykorzystania: historyczna i fizyczna istota schematu Teller-Ulam, oddzielenie stopni, znaczenie komory promieniowania i rozwój wariantów konstrukcyjnych.
↩
Typy broni jądrowej. Zakres wykorzystania: miejsce Teller-Ulam w klasyfikacji broni jądrowej, różnica względem boosted fission, wielostopniowość i udział rozszczepienia w całkowitym uzysku.
↩
Lit-6 i lit-7 w syntezie termojądrowej. Zakres wykorzystania: znaczenie paliw litowych dla praktycznego secondary oraz rola Li-7 w teście Castle Bravo.
↩
Nuclear Museum, Chinese Nuclear Program. Zakres wykorzystania: test z 17 czerwca 1967, jego miejsce w rozwoju chińskiego programu oraz niezwykle krótki odstęp od pierwszego testu rozszczepieniowego.
↩
Bulletin of the Atomic Scientists, Chinese nuclear weapons, 2025. Zakres wykorzystania: współczesny kontekst chińskiego arsenału jako późnego skutku szybkiego wejścia Pekinu w epokę broni termojądrowej.
↩
Elementy projektowania broni termojądrowej (tłumaczenie sekcji 4.4 Nuclear Weapons FAQ Careya Sublette'a). Zakres wykorzystania: pełna fizyka implozji radiacyjnej — rola promieniowania, nieprzezroczystość materiałów, ablacja i jej prawa skali, zasady kompresji, ciśnienie Fermiego, zapłon (spark plug, Marshak wave), paliwa fuzyjne, tampery i techniki kontrolowanej implozji.
↩
Wikipedia, Teller–Ulam design. Zakres wykorzystania: ogólny przegląd architektury, historia wkładu Ulama i Tellera oraz nazewnictwo elementów konstrukcji.
↩
Wikipedia, Thermonuclear weapon, sekcja Public knowledge. Zakres wykorzystania: ostrożność wobec publicznych rekonstrukcji schematu, rozróżnienie między ogólnymi zasadami, wiedzą odtajnioną, przeciekami i spekulacją.
↩
