Streszczenie

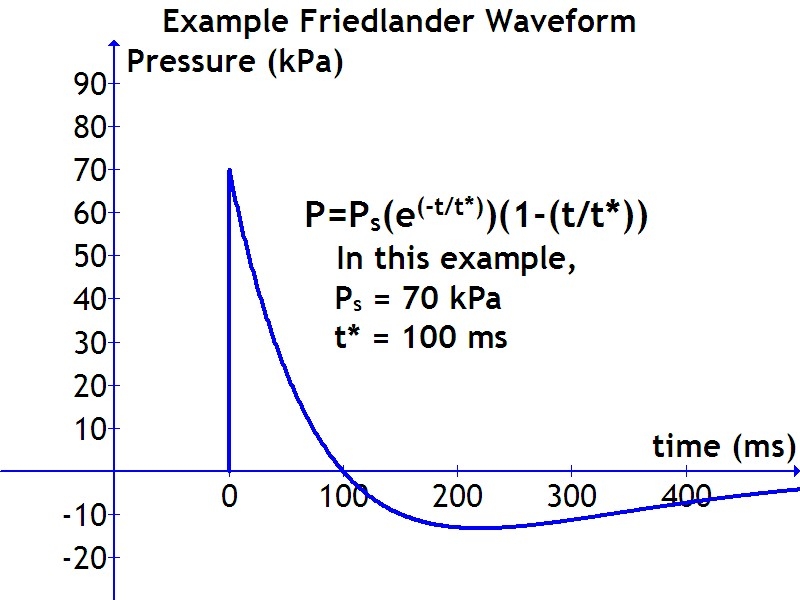

Odporność konstrukcji na wybuch nie polega na prostym „wzmocnieniu wszystkiego”. Najpierw trzeba wiedzieć, jaki przebieg ma obciążenie: czy działa krótko i gwałtownie, czy dłużej i z większym impulsem, czy uderza w ścianę, słup, strop, czy wypełnia całe pomieszczenie falą odbitą.1,2
Dopiero na tym tle ma sens rozmowa o ścianach, słupach i stropach. Element, który dobrze znosi zwykłe obciążenia użytkowe, może zachować się źle przy bardzo szybkiej deformacji, lokalnym wyboczeniu, utracie podparcia albo oderwaniu od reszty układu. Dlatego projektowanie przeciw wybuchowi jest raczej zarządzaniem ścieżką zniszczenia niż prostym „dodawaniem zapasu”.1,3
Rozszerzenie tematu
Pierwsza intuicja bywa myląca: jeśli coś ma przetrwać wybuch, trzeba po prostu zrobić to grubsze i cięższe. W praktyce taka odpowiedź jest za prosta. Konstrukcja nie pracuje jak jednorodny blok, lecz jak system elementów o różnych rolach. Ściana inaczej reaguje na lokalny podmuch, słup inaczej przenosi nagły moment i siłę osiową, a strop może zawieść przez ugięcie, przebicie albo utratę połączeń z podporami.1
To dlatego literatura o ochronie budowli przed wybuchem tak mocno podkreśla kolejność pytań. Najpierw trzeba opisać obciążenie: masa i typ ładunku, odległość, geometria przestrzeni, fala swobodna czy odbita, dodatnia faza i impuls. Dopiero potem można pytać, czy krytyczny będzie słup, przegroda zewnętrzna, strop czy może połączenie między nimi. Ten sam tok rozumowania pojawia się w artykule o fali odbitej i obciążeniu konstrukcji: to geometria obciążenia decyduje, czy problemem jest przebicie, globalne wyboczenie czy rozpad połączeń.1,4
W przypadku ścian i przegród duże znaczenie ma nie tylko wytrzymałość materiału, ale też sposób jego pracy po przekroczeniu granicy sprężystości. Część przegród może przejąć znaczną energię dzięki dużym ugięciom plastycznym, o ile zachowa ciągłość i nie dojdzie do kruchego oderwania albo przebicia. To jedna z przyczyn, dla których w analizach wybuchowych tak ważne są własności dynamiczne materiałów, a nie tylko dane statyczne z typowego projektu budowlanego. Bardzo blisko sąsiaduje z tym artykuł o pomiarze prędkości detonacji materiałów wybuchowych, bo tam również sama liczba bez kontekstu warunków i dynamiki prowadzi do mylących wniosków.1,5
Słupy są z kolei newralgiczne dlatego, że utrata jednego elementu pionowego może uruchomić zniszczenie nieproporcjonalne do samego ładunku. Dlatego artykuły o odporności na wybuch często skupiają się właśnie na słupach zespolonych, żelbetowych albo stalowych. Nie chodzi wyłącznie o to, czy słup „wytrzyma pik ciśnienia”, lecz czy po krótkim, gwałtownym obciążeniu zachowa dostateczną nośność resztkową, by nie uruchomić postępującego zawalenia.3
Stropy i płyty mają jeszcze inną logikę. Ich bezpieczeństwo zależy od rozpiętości, zamocowania, ciągłości zbrojenia i zdolności do pracy membranowej po dużych ugięciach. Przy wybuchu lokalnym może zawieść nie cały element, ale jego strefa podporowa, połączenie ze ścianą albo fragment przebity przez odłamki i produkty detonacji. To dlatego praktyczna odporność na wybuch niemal zawsze oznacza jednoczesną pracę na poziomie materiału, detalu i całego ustroju.1
Dobry projekt nie musi oznaczać „braku uszkodzeń”. Często celem jest ograniczenie zniszczeń do poziomu akceptowalnego: bez utraty głównej nośności, bez katastrofy postępującej i z szansą przeżycia ludzi wewnątrz. Innymi słowy, projektowanie przeciw wybuchowi częściej polega na kontrolowaniu sposobu uszkodzenia niż na nierealistycznej obietnicy pełnej nienaruszalności.1,2
W praktyce oznacza to kilka klas działań. Pierwsza to ograniczenie samego obciążenia: dystans, przeszkody, rozwiązania urbanistyczne i kształtowanie dojść. Druga to lokalne wzmacnianie elementów krytycznych. Trzecia to poprawa ciągłości i redundancji, tak aby awaria jednego elementu nie przewróciła całego układu. Czwarta dotyczy zarządzania ewakuacją i ratownictwem — bo nawet dobrze zaprojektowany budynek nie chroni, jeśli ludzie nie mogą z niego wyjść po zdarzeniu. Dopiero piąta dotyczy „samego materiału”, czyli mocniejszego betonu, stali, kompozytu albo dodatkowej warstwy absorbującej energię. W tym sensie tekst ten dobrze uzupełnia artykuł o betonowych osłonach biologicznych: tam zagrożeniem jest promieniowanie i temperatura, tutaj szybki impuls wybuchowy, ale w obu przypadkach projektuje się zachowanie całej bariery, a nie tylko pojedynczej próbki materiału.1,3
Najkrótszy wniosek brzmi tak: odporność konstrukcji na wybuch to nie jednowymiarowy parametr. To zdolność układu do przyjęcia szybkiego obciążenia, ograniczenia lokalnego zniszczenia i uniknięcia katastrofy nieproporcjonalnej do samego ładunku — oceniana zawsze w kontekście realnego zagrożenia i akceptowalnego poziomu szkód.
Klasyfikacja uszkodzeń — skale i kryteria
Zanim dokonuje się oceny odporności, trzeba ustalić, co właściwie uznajemy za „sukces" lub „porażkę". W inżynierii wybuchowej stosuje się kilka skali uszkodzeń, które odnoszą poziom zniszczenia do konkretnych obserwowanych objawów.
Skala ATC-45/FEMA 577 (dla budownictwa cywilnego):
- Brak uszkodzeń (None): Budynek w pełni użytkowalny natychmiast po zdarzeniu
- Nieistotne (Insignificant): Kosmetyczne uszkodzenia, budynek użytkowalny
- Umiarkowane (Moderate): Znaczące uszkodzenia nieskontrukcyjne, budynek użytkowalny po naprawach
- Ciężkie (Severe): Uszkodzenia konstrukcyjne, budynek wyłączony do naprawy
- Zawalenie (Collapse): Częściowe lub całkowite zawalenie, niebezpieczeństwo dla życia
Skala US Army TM 5-1300 (dla obiektów wojskowych):
TM 5-1300 definiuje Response Levels dla poszczególnych elementów:
- Level 1: Odpowiedź elastyczna (brak uszkodzeń trwałych)
- Level 2: Plastyczna odpowiedź z ograniczonym ugięciem (θ < 2°)
- Level 3: Znaczna plastyczność (θ < 5°), element nadal nośny
- Level 4: Granica użyteczności (θ < 10°), element niesprawny ale brak zawalenia
- Level 5: Zawalenie elementu
gdzie θ to kąt ugięcia podporowego (support rotation) — miara plastycznej deformacji elementu zginanego.1,2,3
Tryby zniszczenia elementów żelbetowych
Żelbet (RC — Reinforced Concrete) jest najpopularniejszym materiałem w budownictwie odpornym na wybuchy. Jego zachowanie przy szybkich obciążeniach różni się od statycznego.
Efekt prędkości odkształcenia:
Beton i stal pod wysoką prędkością odkształcenia mają wyższe wytrzymałości niż przy obciążeniu statycznym. Dla betonu DIF (Dynamic Increase Factor) na ściskanie:
- DIF_c ≈ 1,0 przy ε̇ = 10⁻⁵ /s (quasi-statyczny)
- DIF_c ≈ 1,3–1,5 przy ε̇ = 10–30 /s (typowe przy wybuchu)
- DIF_c > 2,0 przy ε̇ > 100 /s (bliskie pole)
Dla stali zbrojeniowej DIF_s ≈ 1,1–1,3 przy typowych prędkościach wybuchowych.
Efekt DIF jest uwzględniany w normach (UFC 3-340-02) przez zwiększenie wytrzymałości materiałów o odpowiedni czynnik przy obliczeniach dynamicznych.
Kruche pękanie przy zacinaniu:
Przy bardzo krótkim czasie narastania obciążenia (td < 0,1T, reżim impulsowy) element żelbetowy może pęknąć przez zacinanie (shear failure) zanim zdąży się zgiąć. Jest to typ zniszczenia bardziej katastrofalny niż zginanie, bo element nagle wypada ze swojego miejsca bez ostrzeżenia w postaci ugięcia.
Zapobieganie: zagęszczenie strzemion na końcach elementów, użycie stali ze spoiwem o wysokiej ciągliwości.
Przebicie (punching shear):
Lokalny wybuch przy płycie stropowej może wywołać stożkowe przebicie — wyłamanie stożka betonu wokół słupa lub miejsca przyłożenia obciążenia. Przebicie może być przyczyną postępującego zawalenia: jeśli płyta odpada od jednego słupa, zwiększa obciążenie sąsiednich płyt i słupów, które mogą z kolei ulec przebiciu.1,3
Postępujące zawalenie — mechanizmy i przeciwdziałanie
Postępujące zawalenie (progressive collapse, disproportionate collapse) to zniszczenie, w którym lokalna utrata nośności jednego elementu prowadzi do łańcuchowego zawalenia znacznie większej części konstrukcji.
Dlaczego wybuchy są szczególnie groźne:
Wybuch jest często obciążeniem lokalnym — niszczy jeden słup lub kilka elementów w jednej strefie. Jeśli układ konstrukcyjny nie jest projektowany na taką utratę nośności, może nastąpić zawalenie wielokrotnie większe niż samo uszkodzenie. Budynek Oklahoma City (1995, 2 t ANFO, 168 ofiar) zawalił się w 90% przez postępujące zawalenie po utracie 2 słupów.
Alternatywne ścieżki przenoszenia obciążeń (Alternate Load Paths):
Podstawową strategią jest projektowanie tak, żeby utrata jednego elementu nośnego mogła być przejęta przez sąsiednie elementy. Oznacza to:
- Ciągłe zbrojenie przez węzły — przekształca stropy w sieci napinające (catenary action)
- Odpowiednie połączenia między elementami — słup-belka, ściana-strop
- Poziome wiązania ściągające (horizontal ties) biegnące przez całą kondygnację
- Pionowe wiązania — w ścianach i słupach od fundamentu do dachu
Metoda Zamiany Elementu (Notional Column Removal):
UFC 4-023-03 (US DoD) wymaga, by nowe budynki rządowe mogły przetrwać usunięcie dowolnego jednego elementu nośnego pionowego bez katastrofy. Analiza polega na matematycznym „usunięciu" słupa i sprawdzeniu, czy pozostały układ ma dostateczną nośność przy obciążeniu 2x normalnym (uwzględniając efekty dynamiczne).1,3,4
Materiały specjalne i technologie zwiększające odporność
Poza standardowymi materiałami budowlanymi (beton, stal), inżynieria wybuchu stosuje szereg materiałów i technologii specjalnych.
UHPFRC (Ultra High Performance Fiber Reinforced Concrete):
Beton z mikrowłóknami stalowymi o wytrzymałości na ściskanie > 150 MPa (standardowy: 30–50 MPa) i wytrzymałości na rozciąganie > 8–10 MPa (standardowy: 3–5 MPa). Kluczowa zaleta: ciągliwość — UHPFRC nie kruszy się od razu po zarysowaniu, lecz wykazuje duże ugięcia plastyczne dzięki mostkowaniu pęknięć przez włókna.
Zastosowania: ściany ochronne w obiektach strategicznych, okładziny na słupach, panele przeciwodłamkowe.
Poliwęglan i szyby bezpieczne:
Szyby są najczęstszą przyczyną ofiar przy wybuchach (Bejrut 2020 — większość rannych od odłamków szkła w okolicach 10 km). Zamiana na poliwęglan lub szyby laminowane PVB (Polyvinyl Butyral) eliminuje odłamki przy częściowym rozbiciu.
Panele metaliczne z wypełnieniem:
Panele sandwich (blacha stalowa + pianka aluminiowa/poliuretan + blacha stalowa) mają wyjątkowo wysoką energochłonność przy niskiej masie. Stosowane w ścianach tymczasowych ochronnych (blast walls) na poligonach i przy pracach pirotechnicznych.
Geotkaniny i geosyntetyki:
Worki z piaskiem wzmocnione geotkaninami (HESCO barriers, Gabion Walls) są najtańszym rozwiązaniem tymczasowego ekranowania wybuchu. Stosowane powszechnie w strefach konfliktu. Skuteczność do ok. 50 kg TNT w odległości 5 m.1,3
Normy projektowania — przegląd regulacji
Projektowanie odporności na wybuchy regulowane jest przez normy różnych organizacji:
USA — US Army Corps of Engineers / DoD:
- UFC 3-340-02: Structures to Resist the Effects of Accidental Explosions (2008) — główna norma dla wojska i przemysłu, obejmuje ściany, słupy, stropy, warunki graniczne, modele SDOF, współczynniki materiałowe
- UFC 4-010-01: DoD Minimum Antiterrorism Standards for Buildings — minimalne wymagania dla wszystkich budynków rządowych USA
- UFC 4-023-03: Design of Buildings to Resist Progressive Collapse — metoda zamiany elementu
Europa — Eurocode:
- EN 1991-1-7: Oddziaływania wyjątkowe (Accidental Actions), w tym wybuchy gazów i ładunków. Europejski odpowiednik, mniej szczegółowy niż UFC w zakresie wybuchu militarnego.
NATO:
- AASTP-1: Manual of NATO Safety Principles for the Storage of Military Ammunition and Explosives — odległości bezpieczne od składnic, nie bezpośrednio dot. projektowania budynków
- Dokumenty Allied Engineering Publications (AEP) — stosowane przez wojsko polskie
Polska:
W Polsce nie ma krajowej normy dedykowanej projektowaniu budynków odpornych na wybuchy militarne. Projektowanie odbywa się wg Eurocode (EN 1991-1-7) lub wg norm NATO dla obiektów wojskowych, przy konsultacji z WAT i specjalistami od inżynierii wybuchowej.1,3
Case studies — analiza rzeczywistych zdarzeń
Oklahoma City 1995:
Ładunek: ok. 1 800 kg ANFO w ciężarówce przed budynkiem Alfred P. Murrah Federal Building. Wynik: zawalenie 1/3 budynku (9-piętrowy żelbetowy szkielet), 168 ofiar.
Analiza: Kolumna nośna uszkodzona przez wybuch przeniosła obciążenie na belki stropowe, które nie były projektowane na taki scenariusz. Stropy opadły kaskadowo. Budynek nie miał redundancji pionowej. Po tej katastrofie USA wprowadziły wymagania bezpieczeństwa (stand-off distance, bollards) dla budynków federalnych.
World Trade Center 2001:
Choć nie był to wybuch konwencjonalny, pożar i uderzenie samolotów wywołały postępujące zawalenie. Analiza NIST wykazała, że główną przyczyną była utrata nośności pionowej (buckling) kolumn osłabionych pożarem, a nie sam uderzenie. Wzmianka o WTC jest użyteczna, bo pokazuje, że postępujące zawalenie może być sprowokowane przez różne rodzaje obciążeń wyjątkowych.
Bejrut 2020:
Detonacja ok. 2 750 ton azotanu amonu w porcie. Fala podmuchowa zniszczyła zabudowę w promieniu kilku km, okna w promieniu ok. 20 km. Wstępne analizy wykazały, że budynki zaprojektowane zgodnie z odpornym standardem (np. żelbetowe z dobrymi połączeniami) przetrwały znacznie lepiej niż starsze mury ceglane i budynki z nadbudówkami. To jeden z najlepiej udokumentowanych ostatnich przykładów skutków wybuchu na zabudowę miejską.1,4
Trzy przykłady numeryczne
Przykład 1: Moment graniczny ściany żelbetowej — statyczny i dynamiczny
Ściana żelbetowa: grubość t = 200 mm, wys. h = 3 m, szerokość b = 1 m, stal A-III (fy = 390 MPa), beton C25 (fc = 25 MPa). Zbrojenie: 12 mm co 150 mm (oba kierunki).
Pole zbrojenia As = 754 mm²/m.
Moment graniczny na metr szerokości:
Mu = As × fy × (d - a/2)
a = As × fy / (0,85 × fc × b) = 754 × 390 / (0,85 × 25 × 1000) = 294 070 / 21 250 ≈ 13,8 mm
d ≈ t - 30 mm (otulina) - 6 mm (połowa średnicy) = 164 mm
Mu = 754 × 10⁻⁶ × 390 × 10³ × (164 - 6.9) × 10⁻³ ≈ 294 × 157 × 10⁻³ ≈ 46 kN·m/mZ uwzględnieniem DIF na stal (DIF_s = 1,17 dla fy): Mu_dyn ≈ 1,17 × 46 = 53,8 kN·m/m.
Ta wartość jest używana w obliczeniu granicznego nadciśnienia, które może przyjąć ściana, zanim nastąpi zawinięcie.1,3
Przykład 2: Kąt ugięcia podporowego — kryterium odporności
Dla tej samej ściany przy ładunku impulsowym dającym kąt ugięcia θ = 2° (próg Level 2 wg TM 5-1300):
Ugięcie centrum dla belki o rozpiętości L = 3 m z utwierdzonym podparciem:
δ_max = L × sin(θ) / 2 ≈ L × θ / 2 (dla małych kątów, θ w radianach)
θ = 2° = 0,0349 rad
δ_max = 3000 × 0,0349 / 2 = 52 mmStosunek ugięcia do rozpiętości: δ/L = 52/3000 ≈ 1/58 — znaczne ugięcie plastyczne, ale ściana nadal nośna. Level 2 jest typowym kryterium stosowanym dla ścian zewnętrznych osłaniających — mają się odkształcić plastycznie, ale nie runąć na ludzi wewnątrz.1
Przykład 3: Odległość bezpieczna (stand-off) dla samochodu pułapki
Dla typowego VBIED (Vehicle-Borne IED) — dostawczak z 200 kg TNT:
Kryterium: ściana żelbetowa 200 mm ma nie przekroczyć kąta ugięcia 5°.
Przy Z = 3 m/kg^(1/3) nadciśnienie wynosi ~100 kPa, impuls ~400 kPa·ms (orientacyjnie CONWEP).
Minimalna odległość:
R_min = Z × W^(1/3) = 3 × (200)^(1/3) = 3 × 5,85 = 17,5 mTo jest wymagana minimalna odległość (stand-off distance) — jeśli pojazd nie może podjechać bliżej niż 17,5 m (słupki, bariery, rów), ściana zewnętrzna prawdopodobnie przeżyje bez katastrofalnego zniszczenia. Taka odległość jest fizycznie wykonalna w projekcie urbanistycznym.1,4
Podsumowanie dydaktyczne
Temat odporności konstrukcji na wybuch ilustruje kilka fundamentalnych zasad inżynierii, które mają zastosowanie znacznie szerzej niż tylko przy wybuchu.
Odpowiedź układu, nie elementu. Pojedynczy słup, ściana czy płyta może „przetrwać" swoją lokalną sprawność, ale całość układu może się zawalić z powodu utraconych połączeń, zmian rozkładu sił lub postępującego zawalenia. Myślenie systemowe — a nie tylko elementowe — jest kluczową kompetencją inżyniera.
Kontrolowana nieodporność jest lepsza od katastroficznej odporności. Dobrze zaprojektowana ściana może się odkształcić plastycznie i „wchłonąć" energię wybuchu — ale to jest pożądane, bo nie runi na ludzi. Próba stworzenia ściany, która się „absolutnie" nie ugnie, często skutkuje ścianą, która krucho pęka lub wyrywa z połączeń.
Odległość jest najtańszą formą ochrony. Stand-off distance — utrzymanie dystansu między możliwym miejscem wybuchu a budynkiem — jest wielokrotnie tańsze niż wzmacnianie samej konstrukcji. To wynika wprost z prawa skalowania: impuls spada z odległością, więc każdy metr odległości ma wartość.
Normy są punktem startowym, nie sufitem. Normy UFC i Eurocode podają minimalne wymagania dla typowych obiektów. Dla obiektów krytycznych (elektrownie, centra dowodzenia, ambasady) wymagania są znacznie surowsze — i wymagają indywidualnej analizy zagrożeń, a nie mechanicznego zastosowania tabelarycznych wartości.1,2,3
Efekt dynamicznego wzmocnienia materiałów (DIF) — szczegóły
Współczynnik DIF (Dynamic Increase Factor) jest kluczowym parametrem w analizie dynamicznej, bo pozwala na korzystanie ze statycznych danych materiałowych przy obliczeniach dynamicznych.
Fizyczny mechanizm:
Przy wysokich prędkościach odkształcenia ruch dyslokacji (główny mechanizm plastycznej deformacji metali) jest ograniczony przez inercję atomową i mechanizmy tarcia termicznego. Efekt: stal i beton mają wyższą siłę oporu przy szybkim odkształceniu niż przy powolnym.
Dla betonu C25 przy ε̇ = 30 s⁻¹:
- DIF_c (ściskanie) ≈ 1,35 (wg CEB-FIP Model Code)
- DIF_t (rozciąganie) ≈ 1,50 (rozciąganie ma silniejszy efekt DIF)
Rozciąganie ma silniejszy DIF, bo mechanizm pękania (tworzenie nowych powierzchni) jest bardziej zależny od prędkości przyrostu naprężenia.
Tabela wartości DIF dla stali zbrojeniowej:
| Prędkość odkształcenia [1/s] | DIF_fy (granica plastyczności) | DIF_fu (wytrzymałość) |
|---|---|---|
| 10⁻⁴ (quasi-statyczny) | 1,00 | 1,00 |
| 10⁻² | 1,03 | 1,01 |
| 1 | 1,10 | 1,05 |
| 10 | 1,19 | 1,10 |
| 100 | 1,29 | 1,18 |
| 1000 (silny wybuch) | 1,42 | 1,28 |
Zastosowanie w obliczeniach:
Przy projektowaniu ściany żelbetowej na podmuch wg UFC 3-340-02, granicę plastyczności stali mnoży się przez fds = fy × DIF_fy × φ_dynamiczne, co może dać 30–40% więcej siły niż obliczenia statyczne. To tłumaczy, dlaczego budynki żelbetowe często radzą sobie lepiej z wybuchami niż sugerowałyby statyczne obliczenia.1,3
Specyficzne zachowanie stali konstrukcyjnej przy dynamicznym obciążeniu
Poza DIF, zachowanie stali przy wybuchowych prędkościach odkształcenia ma kilka charakterystycznych cech.
Wrażliwość na szybkość odkształcenia:
Różne gatunki stali mają różne wrażliwości na prędkość odkształcenia. Stale niskowęglowe (S235, A36) mają wyraźny efekt DIF. Stale wysokowytrzymałościowe (S460, S690) mają mniejszy efekt DIF na granicy plastyczności, ale mogą być mniej ciągliwe przy wysokich prędkościach.
Nieczynność plastyczna:
W pierwszej chwili po przyłożeniu uderzenia element jest w fazie fali naprężeń (stress wave propagation). Naprężenie nie rozkłada się jednorodnie — front napięcia biegnie przez element z prędkością dźwięku (ok. 5 000 m/s dla stali). Dla krótkich elementów (< 1 m) czas przebicia fali jest < 0,2 ms — znacznie krótszy niż czas narastania impulsu wybuchowego (ms). Dla długich elementów (> 5 m) front napięcia może nie dotrzeć do drugiego końca przed zakończeniem impulsu — element może pęknąć lokalnie przy jednym końcu.
Zjawisko Ludersa:
W stalach niskowęglowych pojawia się pasmo Lüdersa — nagły skok odkształcenia plastycznego przy granicy plastyczności. Przy wysokich prędkościach odkształcenia pasmo Lüdersa przemieszcza się szybko i może wywoływać lokalne intensywne odkształcenia, potencjalnie inicjując pęknięcie zanim naprężenie uśredni się w przekroju.1,3
Modele obliczeniowe schronów atomowych
Schrony atomowe (blast shelters, fallout shelters) są osobną klasą obiektów, gdzie wymagania są szczególnie rygorystyczne: przeżywalność ludzi przy pobliskim wybuchu jądrowym.
Klasy schronów wg TM 5-858-5:
US Army Manual TM 5-858-5 definiuje klasy schronów atomowych według poziomów nadciśnienia, na które muszą być odporne:
- Klasa A: > 200 psi (1,38 MPa) — schrony głębokiego podziemia dla personelu dowodzenia
- Klasa B: 20–200 psi (138–1380 kPa) — schrony wojskowe, bunkry
- Klasa C: 5–20 psi (34–138 kPa) — schrony dla personelu niezbędnego
- Klasa D: 1–5 psi (7–34 kPa) — schrony publiczne dla ludności
Schrony klasy A wymagają głębokości podziemnej kilku metrów i grubości betonu > 3 m, co jest praktycznie realizowalne tylko dla małych obiektów (kabiny dowodzenia, bunki rakietowe). Schrony klasy D (dla publiczności) mogą być budowane jako piwnice standardowych budynków z grubszymi ścianami i stropami.
Polska i schrony zimnowojennej:
W Polsce zachowały się schrony z okresu zimnej wojny — pod Warszawą, Wrocławiem i innymi miastami. Większość z nich ma parametry klasy C lub D i była projektowana wg radzieckich norm. PAA ma pewne kompetencje w zakresie oceny schronów przeciwatomowych, choć w Polsce ten temat jest mało eksponowany publicznie.1,4
Analiza zagrożeń (Threat Assessment) jako krok wstępny
Przed projektowaniem odporności na wybuch konieczna jest analiza zagrożeń — określenie jakie scenariusze wybuchowe są realistyczne dla danego obiektu.
Elementy analizy zagrożeń:
-
Identyfikacja zagrożeń: Czy możliwy jest zamach terrorystyczny? Wypadek przemysłowy? Napad zbrojny? Wypadek komunikacyjny?
-
Charakterystyka zagrożenia: Dla zamachu VBIED — możliwy rozmiar ładunku (ANFO w samochodzie = 500–2000 kg), możliwa odległość stand-off (czy napastnik może podjechać pod budynek?), możliwa orientacja wybuchu.
-
Kto jest narażony: Pracownicy? Odwiedzający? Lokatorzy sąsiednich budynków?
-
Poziom ochrony: Ile ofiar jesteśmy gotowi dopuścić, zakładając dany scenariusz? To pytanie normowane jest w dokumencie Threat/Risk Assessment.
Podejście probabilistyczne vs. deterministyczne:
W USA stosuje się oba podejścia:
- Deterministyczne (Design Basis Threat, DBT): Projektujemy na konkretne, zdefiniowane zagrożenie (np. VBIED 100 kg TNT z odległości 15 m)
- Probabilistyczne (Risk-Informed): Szacujemy prawdopodobieństwo różnych scenariuszy i optymalizujemy koszty ochrony
W praktyce obiektów wojskowych stosuje się DBT. Dla budynków komercyjnych coraz częściej stosuje się podejście probabilistyczne.1,4
Polska perspektywa — WAT i normy NATO
W Polsce inżynieria wybuchowa i ochrona budynków wojskowych jest domeną WAT (Wojskowej Akademii Technicznej) i nielicznych firm inżynierskich z doświadczeniem wojskowym.
WAT — kompetencje i badania:
WAT prowadzi badania z zakresu:
- Modelowania numerycznego (LS-DYNA, AUTODYN)
- Badań doświadczalnych na strzelnicy (materiały, elementy, małoskalowe obiekty)
- Projektowania schronów i ochron balistycznych
- Analizy zagrożeń dla obiektów wojskowych i infrastruktury krytycznej
Normy stosowane w Polsce dla wojska:
Obiekty wojskowe podlegają normom NATO (AEP, STANAG) oraz dokumentom krajowym MON. Nie ma jednej krajowej normy cywilnej dla odporności na wybuchy — cywilne zastosowania korzystają z EN 1991-1-7 (Eurocode 1, część akcji przypadkowych) i zaleceń specjalistów.
Planowane elektrownie jądrowe:
Dla planowanej elektrowni jądrowej (AP1000 lub SMR) wymagania odporności na wybuchy będą wynikały z regulacji IAEA i PAA. Obudowa bezpieczeństwa AP1000 musi wytrzymać uderzenie samolotu pasażerskiego — to de facto wymóg odporności na lokalny impuls udarowy bardzo dużej skali. Ten wymóg jest analizowany przez dostawcę (Westinghouse) i weryfikowany przez NRC w procesie certyfikacji. W Polsce PAA będzie walidować te obliczenia przy aplikacji o licencję.1,4
Stalowe schrony i kabiny dowodzenia — specjalne problemy projektowe
Kabiny dowodzenia i schrony o wysokiej klasie odporności (klasa A/B) stanowią szczególne wyzwanie inżynierskie, bo muszą łączyć maksymalną odporność z zachowaniem funkcjonalności.
Problemy przy bardzo wysokich nadciśnieniach:
Przy nadciśnieniach > 700 kPa (100 psi), standardowe otwory wentylacyjne i wejścia stają się słabym punktem. Rozwiązania:
- Szczelne drzwi stalowe z uszczelkami sprężystymi (grubość od 200 mm)
- Fale powietrzne przepuszczane przez labirynty betonowe (maze entries) — fala wielokrotnie odbija się i traci energię
- Filtry HEPA i aktywowane węglowe przed wentylacją wewnętrzną
- Anteny i okablowanie zewnętrzne przepuszczane przez tuby wypełnione żelem lub piaskiem
Ochrona przed EMP:
Schrony klasy A muszą chronić także przed EMP (impulsem elektromagnetycznym od wybuchu jądrowego). Realizowane przez klatkę Faradaya — metalową powłokę i filtrowanie wszystkich wejść elektrycznych. Temat jest powiązany z artykułem o impulsie elektromagnetycznym.
Problem transmisji drgań:
Nawet jeśli obudowa schronu jest strukturalnie nieuszkodzona, ludzie w środku mogą doznać obrażeń od przyśpieszenia (acceleration injury). Przy wybuchach bliskich (HOB < 100 m, W > 10 kt) przyśpieszenie podłogi może być > 10 g — co powoduje obrażenia wewnętrzne bez żadnych uszkodzeń konstrukcji. Rozwiązaniem są układy podwieszenia wyposażenia na amortyzatorach sprężynowych lub hydraulicznych.1,3
Bariery ochronne i systemy peryferiów
Zanim fala podmuchowa dotrze do budynku, można ją osłabić przez odpowiednie kształtowanie terenu i stosowanie barier ochronnych.
Ziemne nasypy i wały ochronne:
Ziemny nasyp (blast wall/blast berm) jest jednym z najtańszych i najskuteczniejszych środków. Nasyp z piasku lub ziemi, pochylony pod kątem 45°, odbija falę podmuchową w górę, zamiast bezpośrednio w budynek. Przy ładunku z zewnątrz nasyp może zmniejszyć nadciśnienie za sobą o czynnik 3–10×.
Stalowe bariery modułowe:
Bariery HESCO (stalowy drut zbrojony wypełniony ziemią lub piaskiem) są standardem wojskowym. Modułowość pozwala na szybką budowę tymczasowych linii ochronnych bez sprzętu budowlanego. Stosowane w strefach konfliktu, na lotniskach wojskowych, wokół ambasad.
Bariery drogowe (bollards i blokery pojazdów):
Bollards (stalowe słupki betonowe lub metalowe) stosowane przy chodnikach i budynkach chronionych zapobiegają wjechaniu pojazdu w budynek. Kryteria: minimalny opór na penetrację (np. 7 500 kg pojazd przy 48 km/h — standard PAS 68). Testowane przez uderzenie realnym pojazdem.
Woda i zbiorniki:
Woda jest doskonałym pochłaniaczem energii wybuchu — zbiorniki wodne lub fosy mogą znacząco osłabić falę podmuchową. Stosowane przy elektrowniach jądrowych (zbiorniki ECW — Emergency Core Water pełnią podwójną rolę: chłodzenie + bariera wybuchowa).3,4
Metody weryfikacji i walidacji projektu
Projekt odporności na wybuch nie kończy się na obliczeniach. Musi zostać zweryfikowany i zwalidowany.
Testy na pełną skalę:
Najdroższa, ale najbardziej wiarygodna metoda. Prawdziwy ładunek wybuchowy detonowany przy prawdziwym elemencie lub fragmencie budynku. Stosowane przy projektach militarnych i kluczowej infrastrukturze. Przykłady: US Army Corps of Engineers w poligonie Eglin AFB; Niemcy — Wehrtechnische Dienststelle 52 (WTD 52) przy Bundeswehr.
Testy na skalę zredukowaną:
Przy zachowaniu praw skalowania Hopkinsona-Cranza, elementy w skali 1:5 lub 1:10 testowane mniejszymi ładunkami. Tańsze, ale wymagają ostrożnej interpretacji wyników przy skokach skali materiałów (zwłaszcza betonu — ziarna kruszywa nie skalują się proporcjonalnie).
Walidacja przez FEM:
Modele FEM (LS-DYNA, AUTODYN) walidowane są przez porównanie z testami i historycznymi danymi. Gdy model jest skalibrowany na testach, może być stosowany do interpolacji wyników (inne geometrie, inne materiały, inne ładunki). Ekstrapolacja (poza zakres testów) wymaga dodatkowej ostrożności.
Programy certyfikacji:
W USA nowe budynki federalne podlegają ocenie bezpieczeństwa przez ISC (Interagency Security Committee). Normy i procedury certyfikacji różnią się dla różnych klas obiektów i nie są publicznie dostępne w całości — wiele jest zakwalifikowanych jako For Official Use Only (FOUO).1,3
Historia i geneza wymagań antywybuchowych
Wymagania odporności budynków na wybuchy mają swoją historię — każda poważna katastrofa przyniosła nowe regulacje.
Lata 60.–70. — wybuchy gazów:
Pierwsze normy dotyczące wybuchu w budownictwie dotyczyły głównie wybuchu gazu w budynkach mieszkalnych. Katastrofa Ronan Point (1968, Londyn — wybuch gazu wywołał postępujące zawalenie 23-piętrowego wieżowca, 4 ofiary) dała impuls do wymagań ciągłości zbrojenia i alternatywnych ścieżek przenoszenia obciążeń.
Lata 80.–90. — terroryzm:
Zamach na ambasadę USA w Bejrucie (1983, 2000 kg TATP/PETN, 63 ofiary), Oklahoma City (1995) i Nairobi (1998) wymusiły rygorystyczne wymagania dla budynków rządowych USA — minimalny stand-off, wzmocnienie klatek schodowych jako drogi ewakuacyjnej, instalację szyb antywybuchowych.
2001–2010 — po 11 września:
Post-9/11 wymagania rozszerzyły się na budynki prywatne wynajmowane przez agencje federalne i na kluczową infrastrukturę. Nowe normy ASCE 7 (amunicja) i UFC były znacząco zaostrzane.
2020. — lata i lekcja Bejrutu:
Eksplozja w porcie w Bejrucie (2020) wywołała globalne pytania o ryzyko dużych magazynów materiałów chemicznych w pobliżu gęstej zabudowy. Trwają dyskusje o obowiązkowych strefach buforowych i standardach budynków w promieniu kilku km od takich obiektów.1,4
Ekonomia ochrony — analiza kosztów i korzyści
Projektowanie odporności na wybuch kosztuje. Dla budynku komercyjnego, gdzie nie ma normatywnego wymagania, decyzja o wzmocnieniu jest biznesowa i wymaga analizy kosztów i korzyści.
Koszt wzmocnienia:
Typowy koszt zwiększenia odporności budynku o jedną klasę (np. z „bez ochrony" do odporności na VBIED 100 kg z odległości 15 m) wynosi od 5 do 20% całkowitego kosztu budynku, zależnie od projektu, lokalizacji i wymaganych systemów (bariery, szyby, wzmocnienia słupów).
Koszt alternatywny:
Porównanie rocznego kosztu ubezpieczenia, kosztu utraty biznesu, kosztów potencjalnej odpowiedzialności cywilnej po ewentualnym zdarzeniu — z jednorazowym kosztem wzmocnienia — jest kalkulacją, którą stosują właściciele budynków komercyjnych i firmy konsultingowe specjalizujące się w security risk management.
Zasada As Low As Reasonably Practicable (ALARP):
Podobnie jak w ochronie radiologicznej, w inżynierii bezpieczeństwa stosuje się zasadę ALARP: ryzyko powinno być zredukowane tak dalece, jak jest to rozsądnie wykonalne, biorąc pod uwagę koszty i korzyści. Nie ma zerowego ryzyka — jest minimalizacja ryzyka do akceptowalnego poziomu.
Polska perspektywa:
W Polsce nie ma rynku komercyjnych konsultantów bezpieczeństwa budynków (security consultants) porównywalnego z rynkiem anglosaskim. Większość prac w tej dziedzinie wykonuje WAT dla wojska lub małe firmy prywatne dla ambasad i obiektów dyplomatycznych. Wraz z rosnącą świadomością zagrożeń terrorystycznych i planami budowy elektrowni jądrowej ten rynek może się rozwijać.1,3,4
Ochrona przed odłamkami — osobny problem
Przy wybuchach konwencjonalnych i jądrowych obok fali podmuchowej zagrożenie stanowią odłamki. Zarówno odłamki z ładunku, jak i wtórne (szkło, gruz, elementy stalowe) mogą być równie niebezpieczne jak sama fala.
Szybkość odłamków:
Odłamki z konwencjonalnych ładunków wydostają się z prędkością 800–2500 m/s (wyższa niż prędkość dźwięku) w pierwszych setkach metrów, zwalniając przez opór powietrza. Wtórne odłamki (szkło, kamień) mają prędkości 50–300 m/s — znacznie niższe, ale nadal groźne.
Odporność przegród na penetrację odłamkami:
Stopień ochrony przed odłamkami jest wyrażony przez Thickness Factor (TF) lub porównywany do odpowiednika stali miękkiej (RHA — Rolled Homogeneous Armor). Wymagania dla schronów klasy B-C mogą wynosić kilka cm stali RHA lub ich ekwiwalentu.
Szkło bezpieczne:
Szyby laminowane PVB lub SGP (SentryGlas Plus) nie eliminują odłamków, ale zapobiegają rozpryskowaniu — pęknięte szkło pozostaje na folii. Szyby z folią bezpieczeństwa aplikowaną na istniejące okna (Window Film) są najtańszym retro-rozwiązaniem i mogą zmniejszyć obrażenia wtórne o 80–90% przy wybuchu w odległości kilku metrów.1,5
Zarządzanie odłamkami jest często pominięte w podstawowych podręcznikach do ochrony budynków, które skupiają się na analizie podmuchowej. Jednak w realistycznych zdarzeniach terrorystycznych lub wypadkach przemysłowych obrażenia od odłamków szklanych stanowią największy udział w ofiarach (przykłady: Oklahoma City, Bejrut 2020). Integracja analizy podmuchowej, odłamkowej i pożarowej jest celem kompleksowej oceny ryzyka wybuchowego — i jest coraz częściej wymagana w audytach bezpieczeństwa obiektów wysokiego ryzyka przez specjalistyczne firmy Security Engineering.1,4,5
Dodatkowe materiały multimedialne
Przy kolejnej redakcji warto dodać prosty diagram: ściana, słup i strop pod tym samym impulsem, ale z trzema różnymi mechanizmami zniszczenia.
Powiązane kalkulatory i narzędzia
- Podmuch — wyznacza nadciśnienie, impuls i falę odbitą z modeli Kingery-Bulmash/CONWEP.
- Odlamki — narzędzie powiązane z obliczeniami omawianymi w tekście.
Ćwiczenia praktyczne
Pierwsze ćwiczenie powinno polegać na porównaniu trzech elementów: ściany, słupa i stropu. Należy:
- przyjąć ten sam ładunek i tę samą odległość,
- opisać inny mechanizm uszkodzenia każdego elementu,
- wskazać, który z nich najłatwiej uruchamia zniszczenie postępujące,
- odnieść wynik do fali odbitej i obciążenia konstrukcji,
- sformułować wniosek, dlaczego „większa wytrzymałość” nie rozwiązuje całego problemu.
Drugie ćwiczenie powinno dotyczyć projektowania ochronnego. Należy:
- zaproponować trzy środki poprawy bezpieczeństwa dla budynku narażonego na wybuch,
- rozdzielić je na: redukcję obciążenia, lokalne wzmocnienie i poprawę redundancji,
- wskazać, które rozwiązanie działa przed wybuchem, a które po nim,
- powiązać to z artykułem o betonowych osłonach biologicznych jako przykładzie przegrody projektowanej pod konkretne zagrożenie,
- wyjaśnić, dlaczego odporność jest własnością systemu, a nie pojedynczego materiału.
Przejdź do ćwiczenia interaktywnego
