Streszczenie

Red Beard była pierwszą brytyjską taktyczną bombą atomową, ale jej prawdziwa wartość historyczna polega na tym, że bardzo wyraźnie odsłania granice pierwszej generacji uzbrojenia jądrowego. Była ciężka, duża, niewygodna dla nowocześniejszych samolotów, trudna środowiskowo i nadal oparta na rozwiązaniach wymagających częstego serwisu. Szczególnie dotkliwy okazał się prymitywny inicjator uderzeniowy, którego bardzo radioaktywne komponenty trzeba było regularnie odsyłać do AWRE do odtworzenia sprawności.1,2

Właśnie dlatego Red Beard jest świetnym pomostem między wczesną bombą narodową a późniejszą, dojrzalszą architekturą WE.177. Pozwala zobaczyć, dlaczego sama miniaturyzacja nie wystarczała. Trzeba było jeszcze rozwiązać kwestię trwałości inicjatora, modelu uzbrajania, przechowywania i aerodynamiki przy locie z większą prędkością oraz na małej wysokości.1,3

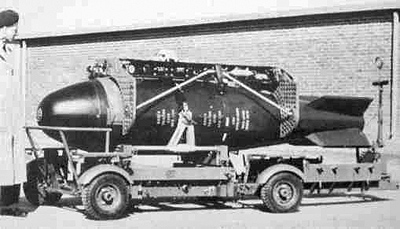

Zdjęcie Red Beard. Ilustruje przejście do taktycznej bomby lotniczej. Źródło: Wikipedia/Wikimedia, File:Red_Beard_Bomb_On_Trolley.jpg.
Zdjęcie Red Beard. Ilustruje przejście do taktycznej bomby lotniczej. Źródło: Wikipedia/Wikimedia, File:Red_Beard_Bomb_On_Trolley.jpg.

Rozszerzenie tematu

Najprostsze ujęcie Red Beard brzmi tak: Brytyjczycy chcieli uzyskać lżejszą i bardziej „taktyczną” bombę niż Blue Danube, ale bardzo szybko okazało się, że sama redukcja rozmiarów nie usuwa najtrudniejszych problemów pierwszej generacji. Źródła z nuclear-weapons.info opisują Red Beard jako broń ciężką, dużą dla samolotów myśliwsko-bombowych i obciążoną istotnymi ograniczeniami przechowywania oraz obsługi. Oznaczało to, że nawet po przejściu od dużej bomby strategicznej do mniejszej bomby taktycznej nie uzyskano jeszcze wygodnego uzbrojenia polowego.1

Jedną z najważniejszych wad był sposób inicjacji. Red Beard korzystała z prymitywnego inicjatora uderzeniowego, określanego w brytyjskich materiałach jako primitive impact initiator albo po prostu prymitywny generator neutronów. Źródło podkreśla, że silnie radioaktywne komponenty tego układu miały żywotność liczona w miesiącach, a nie w latach. W praktyce oznaczało to konieczność odsyłania ich do AWRE do tzw. re-lifing mniej więcej co sześć miesięcy, i to z wielu odległych lokalizacji, w tym z Cypru, Singapuru i jednostek Floty. To był nadal świat historycznych inicjatorów polonowych, a nie trwałych układów elektrycznych.1,2

To bardzo mocna lekcja logistyczna. W teorii taka bomba istnieje i działa. W praktyce każda dłuższa gotowość bojowa zamienia się w łańcuch transportu, kontroli radiologicznej, harmonogramu serwisowego i zależności od producenta. Właśnie w tym sensie Red Beard była bronią działającą, ale jeszcze niedojrzałą. Z perspektywy sztabu i służb technicznych równie ważne jak moc wybuchu było pytanie, ile wysiłku trzeba włożyć, by bomba w ogóle utrzymywała projektowaną sprawność przez kolejne miesiące.1,4

Drugim dużym problemem były warunki przechowywania i eksploatacji. Źródła opisują istotne ograniczenia temperaturowe oraz ogólnie trudne warunki składowania. To ważne, bo pokazuje, że pierwsze bomby taktyczne nie były jeszcze uzbrojeniem „tolerancyjnym” na środowisko pracy. Nowoczesny samolot uderzeniowy, lot na małej wysokości, szybki start alarmowy i długie przebywanie w bazie zamorskiej tworzą wymagania, których broń pierwszej generacji często nie spełniała bez specjalnych procedur i infrastruktury.1

Na to nakładała się aerodynamika. Red Beard była według brytyjskich materiałów zbyt duża i zbyt mało opływowa dla szybkich samolotów taktycznych nowej generacji, zwłaszcza gdy miały ją przenosić pod skrzydłem albo przy dużych prędkościach na małej wysokości. Innymi słowy: nawet jeśli fizyczny pakiet jądrowy był do przyjęcia, jego obudowa i własności lotne stawały się wąskim gardłem. To ten sam rodzaj problemu, który był widoczny już przy Blue Danube, ale tutaj jeszcze wyraźniej zderzył się z realiami lotnictwa taktycznego i z wymaganiem kontrolowanego wybuchu powietrznego.1,5

Kolejna wada była bardzo operacyjna: Red Beard była uzbrajana przed startem bez możliwości zmiany nastaw w locie ani bezpiecznego rozbrojenia w razie powrotu z niewykonanej misji. Taki model może być akceptowalny w pierwszym etapie programu, ale z czasem staje się nie do obrony. Oznacza bowiem, że broń po wejściu w pewien stan przygotowania jest mało elastyczna wobec zmiany rozkazu, awarii samolotu albo zwykłego przerwania misji. Właśnie przeciw takim ograniczeniom projektowano późniejsze WE.176/WE.177.1,3

W tym sensie Red Beard jest doskonałym studium przejściowym. Pokazuje, że „taktyczna bomba jądrowa” nie jest po prostu mniejszą bombą strategiczną. Musi być lżejsza, bardziej odporna środowiskowo, łatwiejsza w przechowywaniu, bezpieczniejsza w obsłudze i lepiej dopasowana do profilu lotu szybszych maszyn. Gdy którykolwiek z tych elementów zawodzi, broń nadal może istnieć formalnie, ale zaczyna przegrywać jako system operacyjny.1,5

Brytyjska odpowiedź na te problemy była jednoznaczna: trzeba było odejść od rozwiązań wymagających tak częstego re-lifing, od modeli silnie zależnych od obsługi w bazie i od obudów słabo dostosowanych do nowej generacji samolotów. To właśnie stąd bierze się znaczenie WE.176 jako pierwszego brytyjskiego sealed pit i zastąpienia starego inicjatora przez Electronic Neutron Initiator.2,3

Najkrótsze podsumowanie jest więc takie: Red Beard nie była nieudaną bombą, lecz bombą, która jasno pokazała, czego już nie wolno powielać. Jej problemy z inicjatorem, serwisem, temperaturą, aerodynamiką i elastycznością uzbrajania wyznaczyły listę zadań dla kolejnej generacji brytyjskiej broni taktycznej.1,2,3

Historia i geneza Red Beard

Red Beard (tłum. "Czerwona Broda") nie był pierwszym słowem w historii brytyjskiej broni taktycznej — poprzedzała go długa droga od strategicznych bomb Blue Danube do koncepcji mniejszego, "taktycznego" ładunku.

Kontekst programowy:

Po sukcesie Hurricane (1952) — pierwszego brytyjskiego testu atomowego — Wielka Brytania musiała rozwiązać problem wypełnienia luki między bronią strategiczną (Blue Danube, kilkutonowe bomby dla bombowców V) a potrzebami lotnictwa taktycznego (RAF Germany, Fleet Air Arm, samoloty myśliwsko-bombowe). Blue Danube była zbyt ciężka i zbyt duża dla czegokolwiek poza Victorem, Vulcanem czy Valiantem.

Wymaganie operacyjne OR 1127 (1954) dotyczyło lżejszej, taktycznej bomby atomowej zdolnej do przenoszenia przez samoloty myśliwsko-bombowe. AWRE (Atomic Weapons Research Establishment w Aldermaston) przystąpiło do projektowania.

Parametry techniczne Red Beard:

  • Długość: ok. 3,66 m (12 stóp)
  • Średnica: ok. 0,61 m (2 stopy) — zewnętrzna, bombowa obudowa
  • Masa: ok. 800–900 kg (różne źródła; znacznie mniej niż Blue Danube ~4 500 kg)
  • Uzysk: 15–25 kt (wersja taktyczna) — zbliżony do Little Boy/Fat Mana
  • Materiał: Pluton-239 (implozja) — nie HEU jak Red Beard mogła sugerować nazwa
  • Prymer: Konwencjonalne materiały wybuchowe w układzie implozyijnym, inicjator neutronowy polonowy

Samoloty nosicielskie:

Red Beard był przeznaczony do przenoszenia przez kilka typów:

  • English Electric Canberra B(I).8 — bombowiec taktyczny, podstawowy nosiciel RAF Germany
  • Hawker Siddeley Buccaneer S.1/S.2 — bombowiec morski Królewskiej Marynarki Wojennej
  • de Havilland Sea Vixen — myśliwiec okrętowy (ograniczone możliwości Red Beard)
  • Blackburn Scimitar — myśliwiec okrętowy (też ograniczone możliwości)
  • SEPECAT Jaguar (późniejsze warianty) — po modyfikacjach

W praktyce bombowiec Canberra był głównym nosicielem dla RAF Germany w Niemczech — a to właśnie w tamtym środowisku operacyjnym problemy logistyczne z re-lifingiem inicjatora były szczególnie dotkliwe.

Inicjator neutronowy: problem żywotności

Kluczowy i najszerzej omówiony problem Red Beard dotyczył inicjatora neutronowego — komponentu odpowiedzialnego za dostarczenie neutronu inicjującego w precyzyjnym momencie pełnej kompresji rdzenia.

Technologia inicjatora polonowego:

W pierwszej generacji urządzeń implozyijnych (Fat Man, Blue Danube, Red Beard) używano inicjatorów polonowych — naturalnie rozpadającego się źródła neutronów aktywowanego przez kompresję. Inicjator klasyczny: kulka aluminium pokryta warstwą polonu-210 i berylu. Po kompresji rdzenia mieszanie polonu z berylem generowało neutrony inicjujące przez reakcję (α,n): ⁴He + ⁹Be → ¹²C + n.

Problem polonu-210:

Polon-210 ma okres połowicznego rozpadu zaledwie 138 dni — jeden z najkrótszych wśród izotopów stosowanych w technice jądrowej. Po 138 dniach połowa aktywności znika, a inicjator traci sprawność. W praktyce co 6 miesięcy inicjator wymagał wymiany lub "re-lifingu" (odtworzenia aktywności przez dosypanie nowego Po-210 lub wymianę całego inicjatora).

Skala problemu logistycznego:

Red Beard był rozmieszczony na bazach RAF w Niemczech (RAF Brüggen, RAF Laarbruch), Singapurze (RAF Tengah), na Cyprze (RAF Akrotiri), a jako broń marynarki wojennej — na pokładach lotniskowców HMS Ark Royal, HMS Victorious, HMS Eagle. Co pół roku z tych wszystkich miejsc musiały być odsyłane inicjatory do AWRE Aldermaston w Berkshire — z Singapuru, Cypru, ze statków na otwartym morzu. Transport materiałów promieniotwórczych wymagał specjalnych procedur, certyfikacji, opakowań i ochrony.

Dla porównania: nowoczesny Electronic Neutron Initiator (ENI) stosowany w WE.177 (następniku Red Beard) działał na zasadzie elektrycznej produkcji neutronów — bez radioaktywnych materiałów o krótkiej żywotności. ENI mógł być przechowywany przez kilka lat bez utraty sprawności.

Implikacje dla gotowości bojowej:

System uzależniony od regularnego re-lifingu inicjatora oznaczał, że gotowość bojowa była funkcją harmonogramu serwisowego, a nie wyłącznie decyzji operacyjnej. Jeśli harmonogram się opóźniał (transport, papierologia, dostępność AWRE), bomba mogła być niesprawna. To była fundamentalna słabość w koncepcji "gotowości natychmiastowej" (Quick Reaction Alert — QRA).

Ograniczenia aerodynamiczne i środowiskowe

Poza problemem inicjatora Red Beard miała szereg ograniczeń wynikających z epoki projektowania.

Aerodynamika:

Obudowa Red Beard była zaprojektowana dla lotów typowych dla Canberry (prędkości do ~0,85 Mach, duże wysokości). Dla nowych samolotów taktycznych końca lat 50. i lat 60. — Buccaneer, Scimitar — które latały na małych wysokościach z prędkościami bliskimi dźwięku — opór aerodynamiczny i kształt obudowy Red Beard były problemem. Bomba była "tupolasta" (blunt-nosed) — co generowało turbulencje i mogło wpływać na celność.

Bardziej zaawansowane bomby taktyczne USA (B57 Lulu, B61) miały aerodynamiczne obudowy projektowane specjalnie pod małe wysokości i duże prędkości. Red Beard pod tym względem był przestarzały już w połowie okresu służby.

Temperatura i przechowywanie:

Materiały wybuchowe implozyijne (szczególnie te stosowane w starszych generacjach, jak Composition B) są wrażliwe na skrajne temperatury — zarówno ekstremalne mrozy (poniżej -40°C, co było normą na lotniskowcach arktycznych), jak i gorąco (tropikalne bazy Singapuru, Cypru). Starzenie i cykliczne zmiany temperatury mogły wpływać na precyzję soczewek wybuchowych.

Dla kontrastu, bomby klasy B61 (USA) były projektowane od podstaw z myślą o temperaturach od -54°C do +71°C i długoterminowym przechowywaniu bez serwisu.

Procedury uzbrajania:

Red Beard wymagał uzbrojenia przed lotem — nie można było modyfikować nastawień w czasie lotu. Oznaczało to, że piloci lecący na misję z niewykonanym celem lub przerwaniem misji nie mogli po prostu "wyłączyć" bomby w powietrzu. Powrót z uzbrojoną, nieodpaloną bronią był poważnym ryzykiem bezpieczeństwa.

Późniejsze systemy PAL (Permissive Action Link) i In-Flight Insertion (IFI) rozwiązały ten problem — pilot mógł wstawiać lub wyjmować komponent bezpieczeństwa podczas lotu, co dawało więcej elastyczności operacyjnej.

Porównanie z analogami amerykańskimi i NATO

Dla właściwej oceny Red Beard warto zestawić go z ówczesnymi taktycznymi bombami jądrowymi innych krajów NATO.

Tabela: Porównanie taktycznych bomb jądrowych I generacji

Broń Kraj Uzysk Masa Nosiciel główny Wprowadzenie Typ inicjatora Żywotność
Red Beard UK 15–25 kt ~800 kg Canberra, Buccaneer 1961 Polonowy (imp. uderzeniowy) ~6 miesięcy (re-lifing)
B57 (Lulu) USA 5–20 kt ~227 kg A-4 Skyhawk, Buccaneer 1963 Elektryczny ENI Kilka lat
B61-0 USA 70–340 kt ~317 kg F-4 Phantom, F-104 1968 Elektryczny ENI Kilka lat
AN-52 Francja 8–25 kt ~455 kg Jaguar, Super Étendard 1972 Elektryczny Kilka lat
WE.177A UK 10–200 kt ~272 kg Harrier, Tornado, Buccaneer 1966 ENI (następnik Red Beard) Kilka lat

Wyraźnie widać strukturalną przewagę American B57 i WE.177 nad Red Beard — przede wszystkim masa (B57: 227 kg vs. Red Beard: 800 kg), typ inicjatora (ENI vs. polonowy) i żywotność składowania.

Koncepcja taktyczna i doktryna użycia

Red Beard był bronią taktyczną — ale co to oznaczało w kontekście zimnowojennej Europy?

Taktyczne ≠ małe uzyski:

W terminologii NATO "taktyczna" broń jądrowa to ogólnie broń niestrategiczna (nie celująca w radzieckie lub chińskie miasta), ale uzysk 15–25 kt Red Beard (porównywalny z Little Boy) był w stanie zniszczyć całe centrum miasta takiej jak Düsseldorf lub Frankfurt. "Taktyczny" odnosił się raczej do przeznaczenia (wsparcie pola walki, atakowanie zgrupowań wojsk, mostów, lotnisk) niż do powodowanych zniszczeń.

RAF Germany i NATO:

W ramach NATO Red Beard był przeznaczony dla lotnictwa taktycznego British Army of the Rhine (BAOR). Plan operacyjny przewidywał, że w razie radzieckiego ataku na Niemcy Zachodnie samoloty Canberra i Buccaneer zaatakują zgrupowania sowieckich wojsk pancernych, mosty i węzły komunikacyjne. To wymagało lotu na małych wysokościach z dużą prędkością — warunki, do których Red Beard nie był dobrze dostosowany aerodynamicznie.

Doktryna "tripwire" i "massive retaliation":

W latach 50. NATO opierało się na doktrynie "massive retaliation" (masowego odwetu) — każdy radziecki atak miał wywołać masowe uderzenie nuklearne. Red Beard wpisywał się w tę logikę — taktyczna broń atomowa jako sygnał dla ZSRR, że NATO jest gotowe do użycia broni jądrowej na polu walki. Po 1967 roku NATO przeszło na "flexible response" (elastyczną odpowiedź) — co zmieniło ramy planowania, ale nie wyeliminowało potrzeby taktycznych ładunków.

Bezpieczeństwo i wypadki: polityka UK vs. USA

Wczesne systemy jądrowe — w tym Red Beard — były projektowane w erze, gdy bezpieczeństwo fizyczne i procedury PAL nie były tak rozwinięte jak w późniejszych dekadach.

Brak PAL w Red Beard:

Stany Zjednoczone wprowadziły PAL (Permissive Action Link) — elektroniczne zabezpieczenie wymagające kodu autoryzacji do uzbrojenia broni — od 1962 roku (dyrektywa McNamary). Wielka Brytania historycznie była bardziej oporna wobec PAL-ów — obawiając się, że scentralizowana kontrola przez USA narazi Wielką Brytanię na "jednopunktowe zablokowanie" przez Waszyngton w krytycznej chwili.

Red Beard nie miał PAL-a w zachodnim rozumieniu. Bezpieczeństwo polegało na: (1) procedurach kontroli dostępu do baz, (2) fizycznym zabezpieczeniu samych bomb w składach, (3) ograniczeniu dostępu personelu bez autoryzacji. Była to ochrona "przed nieautoryzowanym fizycznym dostępem", nie "przed nieautoryzowanym uruchomieniem przez uprawnionych operatorów".

Wypadki i incydenty:

Nie ma publicznie znanych poważnych incydentów z Red Beard porównywalnych z amerykańskimi (Palomares 1966, Thule 1968). Jednak same procedury — prymitywny inicjator, brak w-powietrze rozbrajania — stwarzały teoretyczne ryzyka w przypadku awaryjnego lądowania lub katastrofy lotniczej z uzbrojoną bombą.

Po 1960 roku zarówno USA (program Pinnacle), jak i Wielka Brytania systematyzowały oceny bezpieczeństwa broni jądrowej — w tym możliwość przypadkowej detonacji w razie katastrofy. Red Beard był uznawany za względnie bezpieczny konwencjonalnie (ryzyko przypadkowej superkrytyczności bez celowego zadziałania systemu inicjacyjnego jest niskie), ale procedury uzbrajania i brak PAL wciąż były słabościami.

Produkcja i wycofanie ze służby

Red Beard był produkowany w AWRE Aldermaston i składany w ośrodku produkcji broni w Burghfield (Royal Ordnance Factory Burghfield, dziś AWE Burghfield).

Liczba wyprodukowanych:

Szacunki mówią o ok. 110–150 egzemplarzach Red Beard — znacznie mniej niż Blue Danube, ale wystarczająco dla planowanych rozmieszeń w RAF Germany, na Cyprze i w Singapurze oraz na lotniskowcach.

Okres służby:

Red Beard wszedł do służby ok. 1961 roku i był stopniowo wycofywany w miarę dostępności WE.177 (od 1966 roku). Ostatnie egzemplarze wycofano ok. 1971 roku — 10 lat służby.

Następnik: WE.177:

WE.177 (Weapons Electrical Mark 177) był bezpośrednim następnikiem Red Beard. Kluczowe ulepszenia:

  • Sealed pit (uszczelniony rdzeń) — rdzeń plutonowy uszczelniony w metalowej kapsule, nie wymagający regularnej obsługi
  • Electronic Neutron Initiator (ENI) — elektryczny inicjator neutronowy bez radioaktywnych materiałów o krótkiej żywotności
  • Zredukowana masa (~272 kg vs. ~800 kg Red Beard)
  • Lepsza aerodynamika dla profili małej wysokości
  • Większa odporność środowiskowa

WE.177 był używany przez RAF przez kolejne 30 lat (do 1998 roku).

Britanniczne środowisko jądrowe: AWRE i bezpieczeństwo narodowe

AWRE (Atomic Weapons Research Establishment, Aldermaston) odegrało centralną rolę nie tylko w projektowaniu Red Beard, ale i w jego obsłudze logistycznej.

Historia AWRE Aldermaston:

Aldermaston (Berkshire) zostało wybrane jako miejsce badań atomowych w 1950 roku — przejęte przez Admiralicję z byłego lotniska wojskowego. Pierwsze laboratorium jądrowe w Aldermaston uruchomiono w 1952 roku, wkrótce po teście Hurricane. AWRE stało się głównym centrum projektowania, testowania i utrzymania британskich głowic jądrowych. Dziś działa jako AWE (Atomic Weapons Establishment) i nadal jest kluczowym centrum programu Trident.

Rola w Red Beard:

AWRE był odpowiedzialny za:

  • Projekt urządzenia (fizyka, inżynieria)
  • Produkcję inicjatorów polonowych
  • Regularne "re-lifing" inicjatorów — każde 6 miesięcy z całego imperium rozrzuconej służby

Ta centralizacja serwisu w jednym miejscu (Aldermaston) przy rozproszeniu broni na 3 kontynentach tworzyła ekstremalnie trudną logistycznie sieć.

Przykłady numeryczne

Przykład 1: Koszt logistyczny re-lifingu

Zakładając 120 bomb Red Beard i 2 wymiany inicjatora rocznie: 120 × 2 = 240 transportów inicjatorów. Przy transporcie z Singapuru do Aldermaston i z powrotem — co najmniej 2 loty specjalne z materiałami radioaktywnymi (Po-210, klasa A). Koszt każdego takiego transportu lotniczego z protokołem bezpieczeństwa: szacunkowo kilkanaście tysięcy funtów (w cenach lat 60.). Łącznie roczny koszt logistyki inicjatorów: kilka milionów funtów — niemały jak na jeden element systemu broni, który nie ma żadnej wartości bojowej sam w sobie.

Przykład 2: Porównanie masy z nosicielem

Masa Red Beard: ~800 kg. Masa Canberry B(I).8 (pusty): ok. 10 800 kg. Red Beard stanowił zatem ~7,4% masy pustego samolotu — znaczny ładunek dla bombowca taktycznego, który musiał też zabrać paliwo, pilota i inne wyposażenie. Dla porównania: B61 (~317 kg) stanowi ok. 3% masy typowego F-16 (ok. 9 200 kg). Ta różnica proporcji wyjaśnia, dlaczego masa bomby miała znaczenie dla zakresu działania i możliwości manewru.

Przykład 3: Aktywność Po-210 w inicjatorze — co to znaczy "re-lifing co 6 miesięcy"

Aktywność Po-210 spada zgodnie ze wzorem: A(t) = A₀ × e^(-λt), gdzie λ = ln(2)/138 dni. Po 138 dniach: A = A₀/2 = 50% aktywności. Po 276 dniach (~6 miesiącach): A = A₀/4 = 25% aktywności. Po roku: A ≈ 8% aktywności pierwotnej. Inicjator z 8% nominalnej aktywności może nie dostarczyć wystarczającej liczby neutronów dla niezawodnej inicjacji przy pełnej kompresji. Stąd 6-miesięczny harmonogram był konserwatywnym, ale uzasadnionym wymogiem bezpieczeństwa i niezawodności operacyjnej.

Pytania otwarte

  1. Czy decyzja o użyciu polonowego inicjatora w Red Beard była wymuszona dostępnością technologii, czy programiści AWRE rozważali w tym czasie alternatywne elektryczne inicjatory i je odrzucili — z jakich powodów?

  2. Jak incydenty lotnicze z bombami konwencjonalnymi w RAF Germany (nie z Red Beard, ale ogólnie) wpłynęły na oceny bezpieczeństwa broni jądrowej — i czy istnieją odtajnione dokumenty MOD dotyczące konkretnych analiz ryzyka dla Red Beard?

  3. Jak sowieckie plany operacyjne w Niemczech przewidywały obecność brytyjskiej taktycznej broni jądrowej — czy było to wkalkulowane w plany Układu Warszawskiego dla "dnia W"?

  4. Dlaczego Wielka Brytania tak długo opierała się systemom PAL podobnym do amerykańskich — i jakie polityczne napięcia między Londynem a Waszyngtonem ujawnia historia kontroli autoryzacji użycia broni?

  5. Jak lotniskowce Royal Navy (HMS Victorious, HMS Eagle, HMS Ark Royal) przechowywały Red Beard na morzu — i jakie specjalne procedury obowiązywały dla re-lifingu inicjatora w warunkach okrętowych?

  6. Jak Red Beard był postrzegany przez planistów Bundeswehr, którzy latali na Canberry w ramach dwustronnych ustaleń sojuszniczych — i czy istniały plany integracji Red Beard z zachodnioniemieckim lotnictwem przez nuclear sharing?

  7. Jakie były szczegółowe warunki przechowywania Red Beard w Singapurze (RAF Tengah) — i jak ekspozycja tropikalna wpływała na żywotność materiałów wybuchowych stosowanych w soczewkach implozyijnych?

  8. Czy "re-lifing" inicjatora wymagał rozmontowania całego pakietu jądrowego, czy tylko wymiana zewnętrznego komponentu — i jak wpływało to na zakres wymaganych certyfikacji bezpieczeństwa dla jednostek wykonujących tę operację?

Podsumowanie dydaktyczne

  1. Red Beard był pierwszą brytyjską bombą taktyczną — mniejszą od Blue Danube, ale wciąż ~800 kg i z poważnymi ograniczeniami serwisowymi, aerodynamicznymi i proceduralnymi.

  2. Problemem definiującym Red Beard był polonowy inicjator — żywotność ~6 miesięcy wymagała regularnego re-lifingu z baz na 3 kontynentach do AWRE Aldermaston, co tworzyło ogromnie kosztowną i skomplikowaną sieć logistyczną.

  3. Red Beard ilustruje, że "mniejsza bomba" ≠ "lepsza bomba" — sama redukcja wymiarów nie eliminuje problemów infrastrukturalnych, operacyjnych i bezpieczeństwa, które są inherentne dla danej generacji technologii.

  4. Brak PAL i brak uzbrajania w locie były poważnymi słabościami operacyjnymi — elastyczność i bezpieczeństwo misji były ograniczone przez procedury opracowane dla poprzedniej ery.

  5. Aerodynamika Red Beard była niedostosowana do nowych samolotów taktycznych — Buccaneer, Scimitar i inne samoloty małowysokościowe wymagały bomby o lepszych własnościach opływowych i wytrzymałości wibracyjnej.

  6. Porównanie z B57 (USA) jasno pokazuje, jak daleko za standardem NATO był Red Beard w 1963 roku: B57 ważył 227 kg (vs. 800 kg), miał ENI (vs. Po-210), był mniejszy i lepiej zintegrowany z nowoczesnymi samolotami.

  7. WE.177 jako następnik bezpośrednio adresował wszystkie główne słabości Red Beard — sealed pit, ENI, zredukowana masa, lepsza aerodynamika. Red Beard był zatem "listą wymagań" dla WE.177.

  8. Dydaktyczna wartość Red Beard polega na tym, że ucieleśnia przejście między dwiema epokami: erą bomb "pierwszej generacji" (polonowe inicjatory, duże rozmiary, skomplikowany serwis) a erą dojrzałych systemów taktycznych (ENI, sealed pit, PAL, w-locie uzbrajanie) — i pokazuje cenę, jaką płaci się za używanie technologii z minionej epoki w nowym środowisku operacyjnym.

Szerszy kontekst brytyjskiego programu taktycznego lat 60.

Red Beard nie działał w izolacji — był częścią szerszego brytyjskiego ekosystemu broni jądrowej lat 50. i 60., który obejmował kilka równoległych programów o różnych celach.

Chronologia brytyjskich systemów jądrowych (1952–1972):

System Typ Uzysk Wprowadzenie Wycofanie Uwagi
Blue Danube Bomba strategiczna ~10–20 kt 1953 1962 Pierwsza bomba atomowa UK, implozja Pu
Red Beard Bomba taktyczna 15–25 kt 1961 1971 Główny temat artykułu
Violet Club Bomba megaton. (awaryjna) ~500 kt 1958 1960 Tymczasowa, zanim Yellow Sun gotowy
Yellow Sun Mk.1 Bomba strategiczna ~500 kt 1958 1969 Dla bombowców V
Yellow Sun Mk.2 Bomba strategiczna ~1 Mt 1961 1972 Z głowicą Red Snow (schemat T-U)
WE.177A Bomba taktyczna 0,5–10 kt 1966 1998 Następnik Red Beard
WE.177B Bomba strategiczna (do Buccaneera) ~450 kt 1966 1998 Wersja o większym uzysku

Z tabeli jasno wynika, że Red Beard działał równolegle z systemami megatonowymi (Yellow Sun Mk.2, Violet Club) — British V-bombers przenosiły zarówno broń strategiczną (Moskwa/Leningrad), jak i taktyczną (pola bitwy w Niemczech). Podział był funkcjonalny: co innego niszczyć sowieckie miasta, co innego atakować kolumny pancerne w Niemczech.

Test atomowy a projekt Red Beard: wyniki testów Green Granite

Red Beard był efektem bezpośrednim doświadczeń programu testów brytyjskich na poligonie Maralinga (Australia) i Christmas Island (Ocean Spokojny).

Testy Maralinga (1956–1957):

Seria testów znana jako Buffalo (1956) i Antler (1957) testowała m.in. mniejsze układy implozyijne dla przyszłych broni taktycznych. Operacja Buffalo obejmowała testy w czterech konfiguracjach, w tym jeden naziemny (One Tree) i kilka wieżowych.

Dane z Maralinga pozwoliły AWRE na kalibrację projektu Red Beard — szczególnie w zakresie masy krytycznej rdzenia plutonowego przy małym rozmiarze urządzenia i wyborze materiałów wybuchowych dla soczewek implozyijnych. W ten sposób testy bezpośrednio zasilały wiedzę inżynierską potrzebną dla taktycznego Red Beard.

Kontrowersje testów australijskich:

Testy na Maraldze i operacja Totem (wcześniej, 1953, Emu Field) stały się przedmiotem kontrowersji ze względu na skażenie terytoriów australijskich i wpływ na aborygeńskie społeczności. Rząd australijski przeprowadził dochodzenia w latach 80. (Komisja McClellanda), a Wielka Brytania przeprowadziła w latach 90. i 2000s ograniczoną dekontaminację. Sprawa ilustruje, że logistyka i etyczne koszty programu jądrowego wykraczają poza granice państwa prowadzącego program.

Kontekst globalny: taktyczna broń jądrowa w zimnej wojnie

Red Beard wpisywał się w szerszy trend budowania taktycznej broni jądrowej, który charakteryzował lata 50. i 60. po obu stronach żelaznej kurtyny.

Rozkwit broni taktycznej:

W szczytowym momencie (ok. 1975–1985) NATO posiadało ok. 7 000 taktycznych głowic jądrowych w Europie — w tym bomby lotnicze, artylerię nuklearną, rakiety taktyczne (Lance, Pershing I), głowice dla torped i min. ZSRR miał analogicznie.

To "taktyczne rozbrojenie" było paradoksalne z perspektywy bezpieczeństwa: taktyczna broń jądrowa obniżała próg nuklearny (była "łatwiejsza" do użycia niż strategiczne ICBM), ale jednocześnie mogła wywołać eskalację prowadzącą do wymiany strategicznej. Krytykę tej logiki rozwijało wielu badaczy, w tym Bernard Brodie i Robert McNamara.

NSAM-335 i problem dual-key:

W ramach NATO taktyczna broń jądrowa USA przechowywana na terytorium sojuszników wymagała podwójnego klucza (dual-key) — zarówno pilota państwa sojuszniczego, jak i oficera autoryzacyjnego USA. Ten system był kompromisem między sojuszniczym nuclear sharing a utrzymaniem przez USA ostatecznej kontroli nad użyciem. Red Beard jako czysto brytyjska broń nie miał tego problemu — był w 100% pod kontrolą Londynu.

Dziedzictwo Red Beard: lekcje dla przyszłych systemów

Red Beard nie był ostatnim słowem w historii brytyjskiej broni taktycznej — był raczej nauczycielem, który pokazał, co trzeba naprawić.

Co przekazał WE.177:

WE.177 był bezpośrednim wcieleniem lekcji Red Beard. Każda słabość Red Beard miała swój odpowiednik w ulepszeniu WE.177:

  • Polonowy inicjator → Electronic Neutron Initiator (ENI): bez radioaktywnych materiałów o krótkiej żywotności
  • Brak sealed pit → Sealed pit: rdzeń nie wymaga regularnej obsługi
  • 800 kg masy → 272 kg: lepsza integracja z nowszymi samolotami
  • Stałe nastawy → Kilka ustawień uzysku (variable yield): elastyczność operacyjna
  • Brak PAL → Systemy bezpieczeństwa elektrycznego (nie w pełni PAL jak USA, ale znaczący postęp)

Gdy WE.177 wszedł do służby w 1966 roku, większość problemów Red Beard była rozwiązana. WE.177 służył przez 32 lata — do 1998 roku.

Implikacje dla analizy systemów broni:

Red Beard jest klasycznym studium przypadku "doliny śmierci" systemu broni: moment, gdy nowa koncepcja (bomba taktyczna) jest realizowana przy użyciu technologii z poprzedniej epoki (polonowy inicjator, projektowanie aerodynamiki dla starszych prędkości). Wynik: system, który spełnia wymaganie "czy istnieje" ale nie spełnia wymagania "czy jest użyteczny w danym środowisku operacyjnym".

Paradygmat: porównanie Red Beard z B57 (USA) z 1963 roku dobitnie pokazuje, że nawet sojusznicze kraje mogły być o dekadę za sobą w poziomie dojrzałości systemów taktycznych.

Analogie dla współczesności:

Podobna logika — pierwsza generacja systemu ujawnia ograniczenia, które kształtują wymagania dla następcy — powtarza się w historii wielu systemów broni. Dla historyków techniki Red Beard jest doskonałym przykładem, jak niedojrzałość technologiczna objawia się nie w możliwości wybuchu (bomba działała), lecz w zdolności do utrzymania gotowości operacyjnej w realnych warunkach rozproszenia i rotacji personelu.

Szczegóły techniczne inicjatora neutronowego: fizyka i problem żywotności

Aby w pełni zrozumieć problem Red Beard, warto zagłębić się w fizykę inicjatora.

Jak działa inicjator polonowy (implosion-activated):

W typowym urządzeniu implozyijnym inicjator umieszczony jest w centrum lub pobliżu centrum aktywnej kuli plutonowej. W wariancie klasycznym inicjator składa się z dwóch oddzielonych części: (1) berylu i (2) polonu-210. Przy normalnym spoczynku (bez kompresji) są oddzielone — kontakt berylu z polonem generuje neutrony, ale jest nieaktywny. W momencie kompresji mieszanki oba komponenty są zgniatane razem, co prowadzi do gwałtownego wzrostu emisji neutronów przez reakcję α-n: ²¹⁰Po emituje cząstki α, które trafiają w ⁹Be i generują neutrony. Te neutrony inicjują łańcuch rozszczepienia w skompresowanym, nadkrytycznym rdzeniu.

Dlaczego Po-210 ma ograniczoną żywotność:

Po-210 (T₁/₂ = 138,4 dni) rozpada się do Pb-206 (ołów stabilny) przez emisję cząstki α o energii 5,3 MeV. Aktywność α (a zatem zdolność do inicjacji neutronowej przez reakcję z berylem) maleje. Po roku aktywność wynosi tylko (1/2)^(365/138) = (1/2)^2,64 ≈ 8% wartości pierwotnej. Inicjator z 8% aktywności emituje niewystarczającą liczbę neutronów dla niezawodnej inicjacji w warunkach nieidealnej kompresji.

Reaktory produkcji Po-210:

Po-210 jest produkowany przez napromieniowanie bizmutowych tarcz (Bi-209) w reaktorach jądrowych. ²⁰⁹Bi + n → ²¹⁰Bi (T₁/₂ = 5 dni) → ²¹⁰Po (przez rozpad β). Wielka Brytania używała reaktorów w Windscale/Sellafield do produkcji Po-210 dla inicjatorów. Produkcja była cykliczna — każdą serię wymieniano co ~6 miesięcy. To właśnie stwarzało kosztowną i skomplikowaną logistycznie sieć re-lifingu.

Wpływ na politykę bezpieczeństwa jądrowego UK

Red Beard i jego problemy operacyjne miały bezpośredni wpływ na formowanie się polityki bezpieczeństwa jądrowego w Wielkiej Brytanii.

Raport Penney (1958):

Lord William Penney, dyrektor AWRE, prowadził wewnętrzne oceny gotowości bojowej i bezpieczeństwa Red Beard. Wyniki nie były publicznie ujawniane, ale historycy jądrowi (m.in. Robert Norris, Hans Kristensen z SIPRI/FAS) rekonstruują, że raport Penneya był jednym z czynników przyspieszających decyzję o zamówieniu WE.177 jako następcy.

Debata o PAL:

Wielka Brytania przez lata prowadziła wewnętrzną debatę o wdrożeniu systemów PAL na wzór amerykański. Argument za PAL: bezpieczeństwo przed nieautoryzowanym użyciem (rogue general). Argument przeciw: ryzyko uzależnienia operacyjnego od USA (jeśli PAL wymaga kodu USA, Waszyngton może de facto zablokować brytyjski uderzenie). Dla Red Beard i WE.177 Wielka Brytania wybrała kompromis: własne systemy autoryzacyjne (permissive action switches), nie kompatybilne z PAL NATO, ale dające pewien poziom ochrony przed nieautoryzowanym użyciem.

"No-lone-zone" i procedury Two-Person Rule:

Jako odpowiedź na brak PAL, UK wdrożyło procedury Two-Person Rule (TPR) — żaden pojedynczy człowiek nie może sam uzbrajać bomby, zawsze muszą być co najmniej dwie osoby autoryzowane i wzajemnie obserwujące się. To proceduralny substytut PAL, który nie daje tej samej gwarancji technicznej, ale zmniejsza ryzyko jednostkowego działania niebezpiecznego.

Konkluzja: Red Beard jako punkt zwrotny

Red Beard jest interesującym przypadkiem nie tylko ze względu na swoje słabości — ale ze względu na swoje miejsce w historii. Był ostatnią bombą "pierwszej ery" i pierwszą bombą "ery taktycznej". Jego ograniczenia były ceną za ambitną próbę wejścia w nową kategorię broni bez dojrzałej technologii bazowej.

W pewnym sensie każdy program broni przechodzi przez taki etap — chwilę, gdy wymaganie operacyjne wyprzedza technologię o decadę. Samoloty odrzutowe lat 40. latały, ale nie miały niezawodnych silników. Komputery lat 50. przetwarzały dane, ale były wielkości pokoju. Red Beard "wybuchał" — ale serwisowanie go było koszmarem logistycznym.

Dla studentów fizyki jądrowej i bezpieczeństwa jądrowego: Red Beard uczy, że "działać" i "być gotowym bojowo" to dwie bardzo różne rzeczy. System broni to nie tylko fizyka ładunku — to sieć logistyczna, procedury serwisowe, integracja z nosicielem, protokoły bezpieczeństwa i niezawodność w 30-letnim horyzoncie służby. Red Beard spełniał pierwsze kryterium, ale nie w pełni spełniał pozostałe. To właśnie jego najważniejsza lekcja.

W szerszym kontekście proliferacji: historia Red Beard pokazuje, że państwo, które opanuje fizykę i materiał rozszczepialny, stoi dopiero na początku drogi do realnie użytecznego systemu broni. Logistyka, żywotność komponentów, bezpieczeństwo przechowywania i integracja z nosicikami są kolejnymi etapami o podobnej trudności. To dlatego proliferacja jest tak kosztowna i czasochłonna w rzeczywistości — nie "bomba", lecz cały ekosystem broni jest celem.

Dodatkowe materiały multimedialne

Do tego artykułu nie dodano jeszcze materiałów wideo. Warto wrócić do tej sekcji po znalezieniu materiału porównującego Red Beard z późniejszą WE.177 pod kątem gabarytów, profilu lotu i procedur uzbrajania.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na wskazaniu, które cechy Red Beard były jeszcze „pierwszą generacją”, mimo że chodziło już o bombę taktyczną. W wariancie podstawowym należy:

  1. wypisać problemy związane z inicjatorem, temperaturą, aerodynamiką i uzbrajaniem,
  2. określić, które z nich są fizyczne, a które logistyczne,
  3. porównać Red Beard z Blue Danube,
  4. wyjaśnić, dlaczego sama redukcja wymiarów nie czyni jeszcze konstrukcji dojrzałą,
  5. wskazać, jakie wymagania wobec następcy wynikają bezpośrednio z tej listy wad.

Celem ćwiczenia jest pokazanie, że rozwój broni jądrowej to nie tylko wzrost lub spadek mocy, ale też usuwanie ograniczeń eksploatacyjnych.

Drugie ćwiczenie powinno dotyczyć problemu krótkowiecznego inicjatora. Należy:

  1. założyć, że kluczowy podzespół wymaga odtworzenia sprawności co pół roku,
  2. rozpisać, jakie konsekwencje ma to dla baz w kraju i poza krajem,
  3. porównać taki model z bardziej trwałym Electronic Neutron Initiator,
  4. wskazać, które koszty są techniczne, a które organizacyjne,
  5. wyjaśnić, dlaczego broń o tej samej mocy może być strategicznie znacznie mniej użyteczna tylko z powodu modelu serwisu.

To ćwiczenie ma pokazać, że żywotność inicjatora jest parametrem równie ważnym jak sama zasada działania pakietu jądrowego.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły

Red Beard najlepiej uzupełniać przez Blue Danube, WE.176 / WE.177 i polon-210 w inicjatorach, bo dopiero razem widać drogę od obsługowo ciężkich bomb do dojrzalszych systemów.
