Streszczenie

Gdy patrzy się na rozszczepienie po raz pierwszy, łatwo odnieść wrażenie, że ciężkie jądro po prostu „pęka”, bo trafił w nie neutron. To zbyt uproszczony obraz. W użyteczniejszym przybliżeniu jądro zachowuje się jak naładowana kropla cieczy: siły jądrowe próbują utrzymać ją zwartą, a odpychanie elektryczne protonów próbuje ją rozepchnąć. Dopóki kropla pozostaje prawie kulista, układ jest jeszcze stabilny. Gdy jednak wzbudzenie i deformacja staną się wystarczająco duże, pojawia się przewężenie, po którym dwa końce jądra zaczynają odpychać się tak silnie, że rozszczepienie staje się nieuniknione.1

Istota modelu kroplowego jest konkurencją energii: składnik powierzchniowy faworyzuje zwarty kształt, a odpychanie kulombowskie sprzyja rozdzieleniu ładunku. Licząc zmiany względem kuli, ΔE_S rośnie, ΔE_C maleje, a ich suma tworzy barierę z punktem siodłowym; dopiero dostarczenie wzbudzenia ponad tę barierę otwiera drogę ku scission.
Istota modelu kroplowego jest konkurencją energii: składnik powierzchniowy faworyzuje zwarty kształt, a odpychanie kulombowskie sprzyja rozdzieleniu ładunku. Licząc zmiany względem kuli, ΔE_S rośnie, ΔE_C maleje, a ich suma tworzy barierę z punktem siodłowym; dopiero dostarczenie wzbudzenia ponad tę barierę otwiera drogę ku scission.

Model kroplowy nie daje pełnego, mikroskopowego opisu struktury jądra, ale bardzo dobrze tłumaczy samą logikę procesu. Pokazuje, skąd bierze się bariera rozszczepienia, dlaczego uran-235 łatwiej rozszczepić neutronem powolnym niż uran-238, oraz dlaczego po scission zdecydowana większość energii trafia od razu do kinetyki fragmentów rozszczepienia.1,2,3

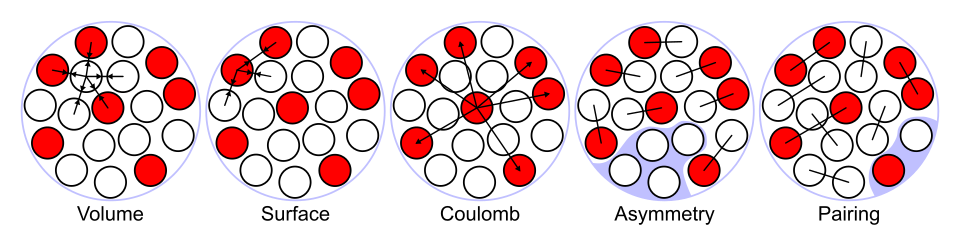

Poglądowa ilustracja modelu kroplowego. Dobre do artykułu o przejściu od kulistego jądra przez szyjkę do dwóch fragmentów. Źródło: Wikipedia/Wikimedia, File:Liquid drop model.svg, licencja: CC BY-SA 3.0.
Poglądowa ilustracja modelu kroplowego. Dobre do artykułu o przejściu od kulistego jądra przez szyjkę do dwóch fragmentów. Źródło: Wikipedia/Wikimedia, File:Liquid drop model.svg, licencja: CC BY-SA 3.0.

Rozszerzenie tematu

Model kroplowy jądra wyrósł z potrzeby uchwycenia kolektywnego zachowania bardzo ciężkich jąder, zwłaszcza wtedy, gdy nie są już niemal idealnie kuliste. Historycznie kluczowe znaczenie miała analiza opublikowana przez Nielsa Bohra i Johna Wheelera w 1939 roku, tuż po odkryciu rozszczepienia.5 Istota modelu polega na potraktowaniu jądra jak kropli nieściśliwej cieczy o w przybliżeniu stałej gęstości. Taki obraz nie opisuje wszystkiego, ale bardzo dobrze nadaje się do zrozumienia deformacji i rozpadu dużych jąder.

Analogia kropli przenosi na jądro nasycenie krótkozasięgowych oddziaływań, prawie stałą gęstość, koszt powierzchni i ruchy kolektywne. Nie jest opisem dosłownej cieczy: nukleony są fermionami, tworzą dyskretne powłoki, protony odpychają się kulombowsko, a cały układ podlega tunelowaniu i innym efektom kwantowym.
Analogia kropli przenosi na jądro nasycenie krótkozasięgowych oddziaływań, prawie stałą gęstość, koszt powierzchni i ruchy kolektywne. Nie jest opisem dosłownej cieczy: nukleony są fermionami, tworzą dyskretne powłoki, protony odpychają się kulombowsko, a cały układ podlega tunelowaniu i innym efektom kwantowym.

W tym przybliżeniu działają dwie konkurencyjne tendencje. Pierwsza odpowiada efektowi podobnemu do napięcia powierzchniowego: krótkozasięgowe siły jądrowe faworyzują zwarte, możliwie mało zdeformowane kształty. Druga wynika z odpychania kulombowskiego protonów, które dąży do rozpychania ładunku na większą objętość i większą odległość między jego częściami.1,2 Dla jąder ciężkich ta konkurencja jest szczególnie ostra, bo liczba protonów jest już bardzo duża, a więc składnik kulombowski ma znaczącą wagę.

To właśnie stąd bierze się intuicja, że ciężkie jądro jest tylko warunkowo stabilne. Kiedy pozostaje blisko kształtu kulistego, siły jądrowe jeszcze utrzymują je w jednym kawałku. Jeżeli jednak coś wprowadzi do układu dostateczne wzbudzenie, jądro może wejść w tryb oscylacji kolektywnych. W języku bardziej technicznym chodzi o przejście od słabego wzbudzenia do deformacji elipsoidalnych, a następnie do kształtu z wyraźnym przewężeniem.1

Deformacja nie musi kończyć się podziałem. Przy energii poniżej punktu siodłowego jądro może wykonywać odwracalne oscylacje kolektywne wokół minimum równowagi. Dopiero dostateczne wzbudzenie i przejście ponad barierą otwiera drogę ku dużym deformacjom i scission; jednowymiarowy profil jest uproszczeniem rzeczywistej, wielowymiarowej powierzchni energii.
Deformacja nie musi kończyć się podziałem. Przy energii poniżej punktu siodłowego jądro może wykonywać odwracalne oscylacje kolektywne wokół minimum równowagi. Dopiero dostateczne wzbudzenie i przejście ponad barierą otwiera drogę ku dużym deformacjom i scission; jednowymiarowy profil jest uproszczeniem rzeczywistej, wielowymiarowej powierzchni energii.

W przypadku uranu-235 schemat jest zwykle opisywany jako:

$$n + \mathrm{U\text{-}235} \rightarrow \mathrm{U\text{-}236^*}$$

czyli wychwyt neutronu i utworzenie jądra wzbudzonego.2,3 Gwiazdka nie jest tu detalem notacyjnym, lecz kluczową informacją: jądro po wychwycie nie przechodzi od razu do stabilnego stanu, tylko dysponuje energią wzbudzenia, która może zostać rozdysponowana między różne stopnie swobody. Jeżeli wystarczy jej do pokonania bariery rozszczepienia, rozpoczyna się droga ku scission.

Wychwyt neutronu przez U-235 zachowuje liczbę protonów i zwiększa liczbę masową o jeden, tworząc wzbudzone jądro złożone U-236*. Jego energia wzbudzenia jest w przybliżeniu sumą energii separacji przechwyconego neutronu i jego energii kinetycznej w układzie środka masy. Rozszczepienie, emisja gamma oraz — jeśli jest dostępna energetycznie — ponowna emisja neutronu są konkurującymi kanałami deekscytacji.
Wychwyt neutronu przez U-235 zachowuje liczbę protonów i zwiększa liczbę masową o jeden, tworząc wzbudzone jądro złożone U-236*. Jego energia wzbudzenia jest w przybliżeniu sumą energii separacji przechwyconego neutronu i jego energii kinetycznej w układzie środka masy. Rozszczepienie, emisja gamma oraz — jeśli jest dostępna energetycznie — ponowna emisja neutronu są konkurującymi kanałami deekscytacji.

Bariera rozszczepienia jest jednym z najważniejszych pojęć, jakie model kroplowy porządkuje. Można ją rozumieć jako energetyczny koszt przejścia od kształtu zwartego do krytycznie zdeformowanego. Jądro nie rozpada się natychmiast po każdej niewielkiej deformacji, bo początkowo wzrost powierzchni kosztuje energię i siły jądrowe nadal utrzymują całość. Dopiero po osiągnięciu odpowiedniego stopnia wydłużenia rosnący udział odpychania elektrostatycznego zaczyna przeważać. W języku geometrycznym mówi się wtedy o przejściu przez punkt siodłowy i wejściu w obszar, w którym dalsza ewolucja ku rozpadowi staje się korzystna energetycznie.1

Wysokość bariery B_f, bilans Q i energia wzbudzenia E* opisują różne rzeczy. B_f mierzy koszt przejścia od minimum stanu początkowego do siodła, natomiast dodatnie Q wynika z niższej energii produktów względem stanu początkowego. Na wielowymiarowej powierzchni energii punkt siodłowy jest minimum w jednym kierunku kolektywnym i maksimum w innym.
Wysokość bariery B_f, bilans Q i energia wzbudzenia E* opisują różne rzeczy. B_f mierzy koszt przejścia od minimum stanu początkowego do siodła, natomiast dodatnie Q wynika z niższej energii produktów względem stanu początkowego. Na wielowymiarowej powierzchni energii punkt siodłowy jest minimum w jednym kierunku kolektywnym i maksimum w innym.

To pozwala zrozumieć różnicę między uranem-235 a uranem-238. Po wychwycie neutronu przez uran-235 energia uwolniona przy przegrupowaniu jądra wystarcza do pokonania bariery bez potrzeby dodatkowego wkładu energii ruchu neutronu. Dlatego izotop ten jest wolnorozszczepialny. Dla uranu-238 pozostaje natomiast deficyt rzędu około 1 MeV, więc potrzebny jest neutron szybki, który wniesie brakującą energię kinetyczną.2 Właśnie ta różnica ma potem ogromne znaczenie dla reaktorów i dla konstrukcji broni.

Jakościowe porównanie budżetów energii po wychwycie neutronu. W U-236* energia separacji neutronu wystarcza, aby już przy znikomej energii neutronu termicznego udostępnić kanał rozszczepienia. W U-239* analogiczny poziom pozostaje poniżej bariery, dlatego dopiero istotny wkład energii kinetycznej szybkiego neutronu może przenieść układ ponad próg. Dostępność kanału nie oznacza prawdopodobieństwa rozszczepienia równego 100%.
Jakościowe porównanie budżetów energii po wychwycie neutronu. W U-236* energia separacji neutronu wystarcza, aby już przy znikomej energii neutronu termicznego udostępnić kanał rozszczepienia. W U-239* analogiczny poziom pozostaje poniżej bariery, dlatego dopiero istotny wkład energii kinetycznej szybkiego neutronu może przenieść układ ponad próg. Dostępność kanału nie oznacza prawdopodobieństwa rozszczepienia równego 100%.

Po przekroczeniu bariery jądro wydłuża się dalej, tworząc kształt przypominający hantlę albo dwie krople połączone szyjką. Etap końcowy nazywa się scission, czyli przecięciem szyjki i rozdzieleniem fragmentów. To nie jest spokojny podział, lecz gwałtowne przejście, po którym dwa silnie naładowane fragmenty zaczynają odpychać się elektrostatycznie z bardzo dużą energią.1,3 Słowiński podaje, że głównym składnikiem energii rozszczepienia jest właśnie energia kinetyczna fragmentów, rzędu około 166 MeV z całkowitego bilansu około 200 MeV.3

Ten rozkład energii dobrze pasuje do intuicji modelu kroplowego. W chwili scission istotna część energii potencjalnej układu jest już zmagazynowana w konfiguracji dwóch dodatnio naładowanych fragmentów znajdujących się bardzo blisko siebie. Gdy przestają być związane wspólną szyjką, odpychanie kulombowskie gwałtownie zamienia tę energię na ruch postępowy obu części. To dlatego fala uderzeniowa i ogrzewanie otoczenia biorą się przede wszystkim z zatrzymywania ciężkich fragmentów w materiale, a nie z samego aktu „pęknięcia” rozumianego jako czysto geometryczne rozerwanie.

Model kroplowy tłumaczy też, dlaczego rozszczepienie nie daje zwykle dwóch identycznych połówek. Produkty mają rozkład statystyczny skupiony wokół dwóch zakresów liczb masowych, a nie jednej symetrycznej wartości.2 Oznacza to, że deformująca się kropla może przejść do wielu możliwych kanałów scission. Sam model kroplowy dobrze tłumaczy istnienie takiej rodziny kanałów, choć dokładny wybór konkretnych fragmentów wymaga już bardziej szczegółowych opisów struktury jądra.

Trzeba też jasno zaznaczyć granice tego modelu. Nie jest to pełna teoria mikroskopowa, lecz przybliżenie kolektywne. Dobrze opisuje konkurencję między energią powierzchniową i kulombowską oraz sam kształt drogi do rozszczepienia, ale słabiej radzi sobie z detalami wynikającymi ze struktury powłokowej jąder. Mimo to pozostaje bardzo użyteczny dydaktycznie i historycznie, bo właśnie on umożliwił pierwsze sensowne rozumienie tego, dlaczego pewne jądra ciężkie są tak blisko granicy rozpadu.4

To ma też bezpośredni związek z wcześniejszymi artykułami o energii wiązania jądra na nukleon, przekroju czynnym na rozszczepienie i modelu powłokowym jądra atomowego. Wykres energii wiązania mówi, dlaczego rozszczepienie ciężkich jąder może być energetycznie opłacalne. Model kroplowy pokazuje, jak taki rozpad może w ogóle zajść od strony deformacji i bariery energetycznej, a model powłokowy dopełnia obraz tam, gdzie trzeba zrozumieć mikroskopową strukturę poziomów i szczególne efekty stabilizacji.

Historia: odkrycie rozszczepienia i analiza Bohra-Wheelera

Zrozumienie mechanizmu rozszczepienia narastało etapami, a każdy etap był odrębnym przełomem. W grudniu 1938 roku Otto Hahn i Fritz Strassmann w Berlinie przeprowadzili eksperymenty, w których bombardowali uran neutronami. Zamiast spodziewanych transuranowców otrzymali nieoczekiwanie barium — pierwiastek o połowę lżejszy od uranu.7 Wynik był tak zaskakujący, że Hahn uznał go za eksperymento-chemiczny i nie podjął się fizycznego wytłumaczenia, prosząc listownie Lise Meitner — swoją wieloletnią współpracowniczkę — o interpretację.

Meitner, która wcześniej musiała uciec z nazistowskich Niemiec do Szwecji, wspólnie ze swoim siostrzeńcem Ottoem Frischem rozważyła wyniki podczas świątecznego spaceru w lesie koło Kungälv. Wykorzystując właśnie model kroplowy Bohra — intuicję, że ciężkie jądro zachowuje się jak naładowana ciecz — doszła do wniosku, że jądro uranu mogło się rzeczywiście rozciągnąć i rozpaść na dwa przybliżenie równe kawałki. Obliczyli, że energia wyzwolona w takim procesie wyniosłaby około 200 MeV, co z grubsza zgadzało się z późniejszymi pomiarami.7 Meitner i Frisch opublikowali w lutym 1939 roku artykuł w Nature, wprowadzając termin „fission" — zapożyczony z biologii, gdzie oznaczał podział komórki.

Niels Bohr, który właśnie przybył do Stanów Zjednoczonych, otrzymał tę informację od Frischa jeszcze przed drukiem. Natychmiast dostrzegł jej głębię i razem z Johnem Wheelerem przystąpił do systematycznej analizy teoretycznej. Ich artykuł On the Mechanism of Nuclear Fission ukazał się we wrześniu 1939 roku w Physical Review — w tym samym numerze, co wiadomości o wybuchu II wojny światowej.5 Był to tekst fundamentalny: po raz pierwszy w pełni sformalizował barierę rozszczepienia, wyprowadził warunki fisylności i wyjaśnił, dlaczego uran-235 reaguje na neutrony termiczne, a uran-238 tylko na szybkie.

Warto zaznaczyć, że Hahn otrzymał w 1944 roku Nagrodę Nobla w dziedzinie chemii za odkrycie rozszczepienia jądrowego, natomiast Meitner, której wkład koncepcyjny był kluczowy, nie została uhonorowana — przypadek powszechnie uznawany dziś za jedną z największych niesprawiedliwości w historii naukowych nagród. Element o liczbie atomowej 109 — meitnerium — nosi jej imię.

Lise Meitner (1878–1968) — fizyczka austriacko-szwedzka, która wspólnie z Ottoem Frischem jako pierwsza wyjaśniła mechanizm rozszczepienia jądrowego i obliczyła wyzwalaną energię. Element 109, meitnerium, nosi jej imię. Źródło: Harris & Ewing / Wikimedia Commons, domena publiczna.
Lise Meitner (1878–1968) — fizyczka austriacko-szwedzka, która wspólnie z Ottoem Frischem jako pierwsza wyjaśniła mechanizm rozszczepienia jądrowego i obliczyła wyzwalaną energię. Element 109, meitnerium, nosi jej imię. Źródło: Harris & Ewing / Wikimedia Commons, domena publiczna.

Wzór Bethego-Weizsäckera i energie składowe

Model kroplowy staje się ilościowy dopiero przez wzór Bethego-Weizsäckera (SEMF — Semi-Empirical Mass Formula), zwany też formułą ciekłokroplową. Wzór daje energię wiązania jądra jako sumę pięciu składników:

$$B(A,Z) = a_V A - a_S A^{2/3} - a_C \frac{Z(Z-1)}{A^{1/3}} - a_A \frac{(A-2Z)^2}{A} + \delta(A,Z)$$

Każdy składnik ma interpretację fizyczną:

  • składnik objętościowy $a_V A$: każdy nukleon oddziaływuje ze swoimi bezpośrednimi sąsiadami, więc wkład jest proporcjonalny do liczby nukleonów; $a_V \approx 15{,}8 \mathrm{MeV}$
  • składnik powierzchniowy $-a_S A^{2/3}$: nukleony na powierzchni mają mniej sąsiadów, więc ich wkład jest mniejszy; odpowiada napięciu powierzchniowemu; $a_S \approx 18{,}3 \mathrm{MeV}$
  • składnik kulombowski $-a_C Z(Z-1)/A^{1/3}$: odpychanie elektrostatyczne między protonami zmniejsza energię wiązania; $a_C \approx 0{,}714 \mathrm{MeV}$
  • składnik asymetrii $-a_A (A-2Z)^2/A$: odchylenie od równej liczby protonów i neutronów jest niekorzystne energetycznie; $a_A \approx 23{,}2 \mathrm{MeV}$
  • składnik parzystości $\delta$: jądra parzysto-parzyste są szczególnie stabilne, a nieparzysto-nieparzyste szczególnie słabe; $\delta = +12/\sqrt{A} \mathrm{MeV}$ dla pp, $0$ dla odd-$A$, $-12/\sqrt{A} \mathrm{MeV}$ dla nn8
Formuła Bethego–Weizsäckera składa energię wiązania z pięciu funkcjonalnie różnych wkładów. Składnik objętościowy zwiększa wiązanie, natomiast powierzchnia, odpychanie kulombowskie i asymetria je zmniejszają; znak poprawki parowania zależy od parzystości Z i N. SEMF oddaje gładki trend makroskopowy, ale nie lokalne efekty liczb magicznych.
Formuła Bethego–Weizsäckera składa energię wiązania z pięciu funkcjonalnie różnych wkładów. Składnik objętościowy zwiększa wiązanie, natomiast powierzchnia, odpychanie kulombowskie i asymetria je zmniejszają; znak poprawki parowania zależy od parzystości Z i N. SEMF oddaje gładki trend makroskopowy, ale nie lokalne efekty liczb magicznych.
Przy prawie stałej gęstości nukleonów objętość jądra jest proporcjonalna do A, a promień rośnie jak A do potęgi 1/3. Pole powierzchni skaluje się więc jak A do potęgi 2/3, co uzasadnia postać składnika powierzchniowego w SEMF. Powierzchnia jądra jest rozmyta kwantowo, dlatego jest to argument geometryczny, a nie dosłowne liczenie nukleonów na ostrej granicy.
Przy prawie stałej gęstości nukleonów objętość jądra jest proporcjonalna do A, a promień rośnie jak A do potęgi 1/3. Pole powierzchni skaluje się więc jak A do potęgi 2/3, co uzasadnia postać składnika powierzchniowego w SEMF. Powierzchnia jądra jest rozmyta kwantowo, dlatego jest to argument geometryczny, a nie dosłowne liczenie nukleonów na ostrej granicy.
Składnik asymetrii nakłada kwadratową karę za nierównowagę N−Z, wynikającą z obsadzania stanów fermionowych, natomiast poprawka parowania daje charakterystyczną naprzemienność wiązania jąder parzystych i nieparzystych. W podstawowej SEMF są to korekty zależne od składu i parzystości, a nie osobne siły geometrycznie rozciągające szyjkę jądra.
Składnik asymetrii nakłada kwadratową karę za nierównowagę N−Z, wynikającą z obsadzania stanów fermionowych, natomiast poprawka parowania daje charakterystyczną naprzemienność wiązania jąder parzystych i nieparzystych. W podstawowej SEMF są to korekty zależne od składu i parzystości, a nie osobne siły geometrycznie rozciągające szyjkę jądra.

Dla fizyki rozszczepienia kluczowy jest stosunek składnika kulombowskiego do powierzchniowego. Gdy jądro deformuje się elipsoidalnie z parametrem $\varepsilon$ (małe odchylenie od kuli), energia zmienia się jak:

$$E_\mathrm{def} = E_S^{(0)}\left(1 + \frac{2}{5}\varepsilon^2\right) + E_C^{(0)}\left(1 - \frac{1}{5}\varepsilon^2\right)$$

Dla małej deformacji zachowującej objętość pole powierzchni rośnie, a dodatnia energia elektrostatyczna rozciągniętego rozkładu ładunku maleje. Oba efekty są kwadratowe w parametrze deformacji i zaczynają się od zera względem kuli. Ich suma daje lokalną sztywność makroskopową; to rozwinięcie nie opisuje jeszcze pełnej drogi do scission.
Dla małej deformacji zachowującej objętość pole powierzchni rośnie, a dodatnia energia elektrostatyczna rozciągniętego rozkładu ładunku maleje. Oba efekty są kwadratowe w parametrze deformacji i zaczynają się od zera względem kuli. Ich suma daje lokalną sztywność makroskopową; to rozwinięcie nie opisuje jeszcze pełnej drogi do scission.

Bariera istnieje dopóki $\Delta E = \Delta E_S + \Delta E_C > 0$, czyli dopóki wzrost energii powierzchniowej przewyższa spadek energii kulombowskiej przy deformacji. Warunek zaniku bariery to:

$$x \equiv \frac{E_C^{(0)}}{2E_S^{(0)}} = \frac{a_C Z^2/A^{1/3}}{2a_S A^{2/3}} = \frac{a_C Z^2}{2a_S A} \geq 1$$

Parametr fisylności x porównuje dodatnią energię elektrostatyczną kulistego jądra z dwukrotną energią powierzchniową. W prostym rozwinięciu dla małej deformacji czynnik 1−x steruje makroskopową sztywnością kuli, a x=1 oznacza zanik członu kwadratowego w tym przybliżeniu. Wskaźnik Z²/A pokazuje trend, lecz sam nie wyznacza pełnej bariery ani półokresu konkretnego nuklidu.
Parametr fisylności x porównuje dodatnią energię elektrostatyczną kulistego jądra z dwukrotną energią powierzchniową. W prostym rozwinięciu dla małej deformacji czynnik 1−x steruje makroskopową sztywnością kuli, a x=1 oznacza zanik członu kwadratowego w tym przybliżeniu. Wskaźnik Z²/A pokazuje trend, lecz sam nie wyznacza pełnej bariery ani półokresu konkretnego nuklidu.

Parametr fisylności i granica stabilności

Bezwymiarowy parametr $x = Z^2/A \cdot a_C/(2a_S)$ nosi nazwę parametru fisylności. Jego wartość określa, jak blisko granicy rozszczepienia spontanicznego znajduje się dane jądro. Ponieważ $a_C/(2a_S) \approx 0{,}0194$, granica spontanicznego rozszczepienia odpowiada $Z^2/A \approx 51{,}5$.8

Wartości $Z^2/A$ dla ważnych nuklidów rozszczepialnych:

Nuklidium $Z$ $A$ $Z^2/A$ Fisylność
U-235 92 235 36,1 wolnorozszczepialne
U-238 92 238 35,6 prożno-rozszczepialne
Pu-239 94 239 37,0 wolnorozszczepialne
Pu-240 94 240 36,8 spontanicznie (niskie prawdopodobieństwo)
Cf-252 98 252 38,1 spontanicznie (znaczące)
Fm-256 100 256 39,1 spontanicznie (szybkie)
Og-294 118 294 47,6 skrajnie niestabilne
Wartości Z²/A rosną od uranu i plutonu ku jądrom superciężkim, porządkując makroskopową konkurencję Coulomba z energią powierzchniową. Nie tworzą jednak samodzielnej skali barier ani półokresów: korekty powłokowe, parowanie, wielowymiarowy kształt bariery, bezwładność kolektywna i tunelowanie mogą silnie zmienić wynik dla konkretnego nuklidu.
Wartości Z²/A rosną od uranu i plutonu ku jądrom superciężkim, porządkując makroskopową konkurencję Coulomba z energią powierzchniową. Nie tworzą jednak samodzielnej skali barier ani półokresów: korekty powłokowe, parowanie, wielowymiarowy kształt bariery, bezwładność kolektywna i tunelowanie mogą silnie zmienić wynik dla konkretnego nuklidu.

Cf-252 rozszczepienia spontanicznie z półokresem ~85 lat (95% α, 3% spontaniczne rozszczepienie) i jest ważnym laboratoryjnym źródłem neutronów — emituje 2,314 neutronu na każde rozszczepienie. Używa się go do uruchamiania reaktorów, neutronowej analizy aktywacyjnej i terapii BNCT.8

Dla $Z^2/A > 51{,}5$ bariera rozszczepienia zanika, a jądro rozszczepia się natychmiast po powstaniu. Tak dzieje się z najciężej zaobserwowanymi nuklidami oganesson i flerov (flerovium Z=114). Czas życia tych jąder jest mierzony w mikrosekundach lub sekundach, a ich odkrycie wymagało eksperymentów na akceleratorach (JINR Dubna).

Bariera rozszczepienia: powierzchnia energii potencjalnej

Droga od kształtu kulistego do scission nie jest prosta — prowadzi przez wielowymiarową powierzchnię energii potencjalnej (PES — Potential Energy Surface). Model kroplowy w swojej klasycznej formie opisuje tę powierzchnię za pomocą dwóch parametrów:

  • β₂ — deformacja kwadrupolowa (elongacja)
  • β₃ — deformacja oktupolowa (asymetria mas)
Jakościowa powierzchnia energii potencjalnej w dwóch współrzędnych kolektywnych. β₂ opisuje wydłużenie kwadrupolowe, a |β₃| asymetrię oktupolową; znak β₃ odpowiada lustrzanej orientacji tego samego rodzaju asymetrii. Przykładowa droga prowadzi z minimum przez najniższą przełęcz grzbietu, czyli siodło, i zakrzywia się w dolinę asymetrycznych kształtów ku scission.
Jakościowa powierzchnia energii potencjalnej w dwóch współrzędnych kolektywnych. β₂ opisuje wydłużenie kwadrupolowe, a |β₃| asymetrię oktupolową; znak β₃ odpowiada lustrzanej orientacji tego samego rodzaju asymetrii. Przykładowa droga prowadzi z minimum przez najniższą przełęcz grzbietu, czyli siodło, i zakrzywia się w dolinę asymetrycznych kształtów ku scission.

Gdy uwzględni się tylko β₂, bariera jest symetryczna i znana jako punkt siodłowy (saddle point). W rzeczywistości jednak jądra ciężkie preferują kanały asymetryczne, co widać na rozkładzie produktów rozszczepienia skupionym wokół $A \approx 95$ i $A \approx 140$, a nie wokół $A \approx 118$. Ta asymetria musi być uwzględniona przez model.

Nowoczesne obliczenia PES łączą opis makroskopowy (kroplowy) z mikroskopowym (efekty powłokowe) w formalizmu makro-mikro (Strutinsky prescription):

$$E_\mathrm{def} = E_\mathrm{LDM}(\beta) + \delta E_\mathrm{shell}(\beta)$$

Model makro–mikro dodaje do gładkiego tła kroplowego zależną od deformacji poprawkę powłokową. Ujemna poprawka pogłębia wybrane minima, dodatnia może podnieść siodło, a kolejna stabilizacja przy dużej deformacji może utworzyć drugie minimum. Jest to suma punkt po punkcie dla tego samego kształtu, a nie stałe przesunięcie całej krzywej.
Model makro–mikro dodaje do gładkiego tła kroplowego zależną od deformacji poprawkę powłokową. Ujemna poprawka pogłębia wybrane minima, dodatnia może podnieść siodło, a kolejna stabilizacja przy dużej deformacji może utworzyć drugie minimum. Jest to suma punkt po punkcie dla tego samego kształtu, a nie stałe przesunięcie całej krzywej.

Składnik $\delta E_\mathrm{shell}$ jest odpowiedzialny za to, że pewne konfiguracje deformacji są szczególnie preferowane lub szczególnie niestabilne — dokładnie tak jak w modelu powłokowym dla kulistych jąder, ale teraz dla kształtów elipsoidalnych. To właśnie ten efekt powoduje, że rozszczepienie U-235 prowadzi asymetrycznie do Ba-144 + Kr-89, a nie do dwóch jąder Sn-118.9

Zależna od deformacji stabilizacja powłokowa może utworzyć drugie minimum pomiędzy siodłem wewnętrznym i zewnętrznym. Stan zlokalizowany w tej studni może być izomerem rozszczepieniowym, konkurując między powrotem przez barierę wewnętrzną, deekscytacją gamma i tunelowaniem ku scission przez barierę zewnętrzną. Profil podwójnie garbaty nie występuje w każdym jądrze.
Zależna od deformacji stabilizacja powłokowa może utworzyć drugie minimum pomiędzy siodłem wewnętrznym i zewnętrznym. Stan zlokalizowany w tej studni może być izomerem rozszczepieniowym, konkurując między powrotem przez barierę wewnętrzną, deekscytacją gamma i tunelowaniem ku scission przez barierę zewnętrzną. Profil podwójnie garbaty nie występuje w każdym jądrze.

Scission: chwila podziału i jej dynamika

Punkt scission to moment, w którym szyjka łącząca dwa przedembrionalne fragmenty staje się niestabilna i pęka. Fizycznie nie jest to chwila momentalna, lecz krótki etap dynamiczny trwający rzędu $10^{-22} \mathrm{s}$. W tym czasie:

  1. Szyjka przerywa się — dwa naładowane fragmenty nagle przestają być związane
  2. Energia kulombowska konfiguracji dwóch bliskich ładunków natychmiast zaczyna napędzać ich wzajemne odpychanie
  3. Emitowane są neutrony prędkie (prompt fission neutrons) w liczbie $\bar{\nu} \approx 2{,}4$ dla U-235 i $\approx 2{,}9$ dla Pu-239
  4. Emitowane są gammy prędkie (prompt gamma rays)
Scission jest dynamicznym obszarem przejścia od jednego rozkładu gęstości do dwóch fragmentów. Po zaniku szyjki malejąca energia ich oddziaływania kulombowskiego zasila głównie rosnącą całkowitą energię kinetyczną TKE, podczas gdy wzbudzenie i deformacja fragmentów pozostają odrębnym składnikiem TXE, później zasilającym emisję neutronów i gamma.
Scission jest dynamicznym obszarem przejścia od jednego rozkładu gęstości do dwóch fragmentów. Po zaniku szyjki malejąca energia ich oddziaływania kulombowskiego zasila głównie rosnącą całkowitą energię kinetyczną TKE, podczas gdy wzbudzenie i deformacja fragmentów pozostają odrębnym składnikiem TXE, później zasilającym emisję neutronów i gamma.
Rozszczepienie uruchamia kilka różnych „zegarów”. Lokalny zanik szyjki ma skalę jądrową rzędu 10⁻²² s, lecz kolektywna ewolucja i zasadnicze przyspieszenie fragmentów są dłuższe, a deekscytacja neutronowa i gamma następuje jeszcze później. Rozpady opóźnione produktów należą już do innego etapu fizyki; podane skale są orientacyjne i mogą się nakładać.
Rozszczepienie uruchamia kilka różnych „zegarów”. Lokalny zanik szyjki ma skalę jądrową rzędu 10⁻²² s, lecz kolektywna ewolucja i zasadnicze przyspieszenie fragmentów są dłuższe, a deekscytacja neutronowa i gamma następuje jeszcze później. Rozpady opóźnione produktów należą już do innego etapu fizyki; podane skale są orientacyjne i mogą się nakładać.
Liczba neutronów prompt ν jest całkowita w każdym zdarzeniu, lecz zmienia się statystycznie między rozszczepieniami. Rozkład P(ν) jest znormalizowany do jedności, a średnia i wariancja opisują odpowiednio jego położenie oraz szerokość. Orientacyjne ν̄≈2,4 dla termicznego rozszczepienia U-235 nie oznacza emisji ułamka neutronu w pojedynczym zdarzeniu.
Liczba neutronów prompt ν jest całkowita w każdym zdarzeniu, lecz zmienia się statystycznie między rozszczepieniami. Rozkład P(ν) jest znormalizowany do jedności, a średnia i wariancja opisują odpowiednio jego położenie oraz szerokość. Orientacyjne ν̄≈2,4 dla termicznego rozszczepienia U-235 nie oznacza emisji ułamka neutronu w pojedynczym zdarzeniu.
Średnia krotność neutronów prompt nie jest stałą przypisaną wyłącznie nuklidowi. Zależy także od trybu rozszczepienia i energii cząstki padającej: wartości dla U-235 i Pu-239 z neutronami termicznymi, spontanicznego rozszczepienia Cf-252 oraz szybkiego rozszczepienia U-238 dotyczą różnych warunków. Każda wartość wymaga metadanych reakcji, energii, definicji prompt, biblioteki i niepewności.
Średnia krotność neutronów prompt nie jest stałą przypisaną wyłącznie nuklidowi. Zależy także od trybu rozszczepienia i energii cząstki padającej: wartości dla U-235 i Pu-239 z neutronami termicznymi, spontanicznego rozszczepienia Cf-252 oraz szybkiego rozszczepienia U-238 dotyczą różnych warunków. Każda wartość wymaga metadanych reakcji, energii, definicji prompt, biblioteki i niepewności.
Całkowite wzbudzenie TXE dzieli się między fragmenty, które konkurencyjnie emitują neutrony i gamma. Każdy neutron zmniejsza A o jeden, pozostawiając Z bez zmiany i zabierając energię separacji, energię kinetyczną oraz moment pędu; gamma zmienia stan energii i momentu pędu bez zmiany A,Z. Krotności, energie i kąty są skorelowane, dlatego same średnie nie odtwarzają pełnego zdarzenia.
Całkowite wzbudzenie TXE dzieli się między fragmenty, które konkurencyjnie emitują neutrony i gamma. Każdy neutron zmniejsza A o jeden, pozostawiając Z bez zmiany i zabierając energię separacji, energię kinetyczną oraz moment pędu; gamma zmienia stan energii i momentu pędu bez zmiany A,Z. Krotności, energie i kąty są skorelowane, dlatego same średnie nie odtwarzają pełnego zdarzenia.

Bilans energetyczny pełnego zdarzenia rozszczepienia U-235 neutronem termicznym:

Składnik energii Wartość [MeV]
Energia kinetyczna fragmentów (TKE) ~166
Energie neutronów prędkich ~5
Energie gamm prędkich ~7
Energia β⁻ fragmentów ~7
Energie antyneutrin ~9
Energie gamm opóźnionych ~6
Razem ~200
Orientacyjny bilans pełnego łańcucha rozszczepienia U-235 neutronem termicznym. Około 83% energii przypada na TKE obu ciężkich fragmentów; mniejsze strumienie niosą neutrony, gamma i elektrony beta. W tym uproszczonym podziale około 9 MeV przypada na bardzo słabo oddziałujące antyneutrina, a składniki beta i gamma opóźnione pojawiają się dopiero podczas rozpadu produktów.
Orientacyjny bilans pełnego łańcucha rozszczepienia U-235 neutronem termicznym. Około 83% energii przypada na TKE obu ciężkich fragmentów; mniejsze strumienie niosą neutrony, gamma i elektrony beta. W tym uproszczonym podziale około 9 MeV przypada na bardzo słabo oddziałujące antyneutrina, a składniki beta i gamma opóźnione pojawiają się dopiero podczas rozpadu produktów.

Energia antyneutrin jest praktycznie niedostępna — neutrino przelatuje przez reaktor bez oddziaływania. W praktyce reaktorowej wykorzystywana jest suma z wyjątkiem antyneutrin: ~191 MeV per rozszczepienie. Przekłada się to na $3{,}2 \times 10^{10}$ rozszczepień na sekundę na 1 wat mocy termicznej.8

Ciężkie, naładowane fragmenty mają wysoki LET i zatrzymują się na krótkich, zwykle mikrometrowych torach w ciele stałym. Początkowo dominują jonizacja i wzbudzenia elektronowe, a przy końcu toru względnie rośnie znaczenie zderzeń z atomami sieci. Elektrony wtórne, rekombinacja, defekty i fonony tworzą kaskadę relaksacji, która ostatecznie zamienia TKE w lokalny wzrost energii wewnętrznej materiału.
Ciężkie, naładowane fragmenty mają wysoki LET i zatrzymują się na krótkich, zwykle mikrometrowych torach w ciele stałym. Początkowo dominują jonizacja i wzbudzenia elektronowe, a przy końcu toru względnie rośnie znaczenie zderzeń z atomami sieci. Elektrony wtórne, rekombinacja, defekty i fonony tworzą kaskadę relaksacji, która ostatecznie zamienia TKE w lokalny wzrost energii wewnętrznej materiału.

Asymetria rozkładu produktów rozszczepienia

Jednym z najbardziej charakterystycznych wyników rozszczepienia ciężkich jąder jest to, że produkty NIE rozkładają się symetrycznie. Rozkład masy produktów (fission yield) dla U-235 neutronami termicznymi ma kształt podwójnego garbu z maksimami przy:

  • lekkie fragmenty: $A \approx 90$–$100$ (okolice Sr, Zr, Mo, Rb)
  • ciężkie fragmenty: $A \approx 130$–$145$ (okolice Te, I, Cs, Ba, La, Ce)

Minimum przy $A \approx 118$ (symetryczny podział) ma wydajność $\sim 0{,}01\%$, podczas gdy maksima sięgają $\sim 6\%$. Sumaryczna wydajność obu ramion wynosi dokładnie 200% (każde rozszczepienie daje 2 fragmenty).

Podwójny garb wydajności masowej oznacza statystyczną preferencję wielu skorelowanych par lekkich i ciężkich fragmentów, a nie dwa obowiązkowe produkty. Suma Y(A) jest bliska 200%, ponieważ na 100 rozszczepień powstaje 200 fragmentów; suma prawdopodobieństw kanałów zdarzeń pozostaje równa 100%. Emisja neutronów prompt przesuwa masy obserwowanych produktów względem pierwotnych fragmentów.
Podwójny garb wydajności masowej oznacza statystyczną preferencję wielu skorelowanych par lekkich i ciężkich fragmentów, a nie dwa obowiązkowe produkty. Suma Y(A) jest bliska 200%, ponieważ na 100 rozszczepień powstaje 200 fragmentów; suma prawdopodobieństw kanałów zdarzeń pozostaje równa 100%. Emisja neutronów prompt przesuwa masy obserwowanych produktów względem pierwotnych fragmentów.

Fizyczną przyczyną asymetrii są efekty powłokowe. Cięższy fragment z okolicą $A \approx 140$ korzysta z magicznej lub pobliskiej magicznej liczby neutronów $N = 82$. Lekki fragment z okolicą $A \approx 95$ ma natomiast $Z \approx 38$, co jest związane z pobliską magiczną liczbą protonów $Z = 40$. Ten efekt stabilizacji powłokowej sprawia, że rozszczepienie asymetryczne jest statystycznie znacznie bardziej prawdopodobne niż symetryczne.9

W schematycznym krajobrazie asymetrii gładkie tło kroplowe zostaje zmodyfikowane przez ujemne poprawki powłokowe dla szerokich zakresów konfiguracji prefragmentów. Suma może tworzyć dwie równoważne orientacyjnie doliny przy niezerowym module asymetrii i dwugarbny rozkład prawdopodobieństwa. Nie oznacza to jednej obowiązkowej pary ani dokładnego Sn-132: liczą się powłoki protonowe i neutronowe, deformacja, parowanie, dynamika oraz emisja neutronów prompt.
W schematycznym krajobrazie asymetrii gładkie tło kroplowe zostaje zmodyfikowane przez ujemne poprawki powłokowe dla szerokich zakresów konfiguracji prefragmentów. Suma może tworzyć dwie równoważne orientacyjnie doliny przy niezerowym module asymetrii i dwugarbny rozkład prawdopodobieństwa. Nie oznacza to jednej obowiązkowej pary ani dokładnego Sn-132: liczą się powłoki protonowe i neutronowe, deformacja, parowanie, dynamika oraz emisja neutronów prompt.

Dla Pu-239 rozkład jest nieco różny niż dla U-235, z lekkim przesunięciem ciężkiego ramienia ku wyższym masom. Dla Cf-252 (spontaniczne rozszczepienie) rozkład jest jeszcze bardziej asymetryczny. Ta zależność od nuklidu macierzystego jest aktywnym obszarem badań — modele GEF (General description of Fission observables), CGMF i FREYA próbują odtworzyć pełny rozkład produktów dla reaktorowych obliczeń ekranowania i prognozowania produkcji izotopów medycznych.9

GEF, CGMF, FREYA i kody transportowe odpowiadają na różne pytania. GEF opisuje globalne rozkłady rozszczepienia i warunki fragmentów, CGMF oraz FREYA są alternatywnymi lub komplementarnymi sposobami generowania skorelowanych zdarzeń, a MCNP/OpenMC propagują cząstki przez materiały i geometrię do obserwabli detektora. Konkretne interfejsy zależą od zadania, a każdy poziom wymaga osobnej walidacji względem pomiarów i niepewności.
GEF, CGMF, FREYA i kody transportowe odpowiadają na różne pytania. GEF opisuje globalne rozkłady rozszczepienia i warunki fragmentów, CGMF oraz FREYA są alternatywnymi lub komplementarnymi sposobami generowania skorelowanych zdarzeń, a MCNP/OpenMC propagują cząstki przez materiały i geometrię do obserwabli detektora. Konkretne interfejsy zależą od zadania, a każdy poziom wymaga osobnej walidacji względem pomiarów i niepewności.

Rozszczepienie fotojądrowe i spontaniczne

Oprócz rozszczepienia wywołanego neutronem istnieją inne mechanizmy inicjowania tego procesu:

Rozszczepienie fotojądrowe (photofission): foton gamma o energii powyżej bariery rozszczepienia (typowo $>5 \mathrm{MeV}$ dla aktynowców) może być wchłonięty przez jądro i wywołać rozszczepienie. Mechanizm przebiega przez wzbudzenie Giant Dipole Resonance (GDR), omówione w artykule o wzbudzeniach jąder atomowych. Przekrój czynny dla fotofisji U-238 wzrasta gwałtownie od progu i osiąga maksimum ~200 mb przy energiach 10–20 MeV. Technika ta jest stosowana w detekcji materiałów jądrowych ukrytych w kontenerach — źródła fotonów z linijnymi akceleratorami elektronów (LINAC) mogą wzbudzać rozszczepienie nawet w ołowianych ekranach.9

Rozszczepienie spontaniczne: model kroplowy przewiduje, że bariera rozszczepienia nie jest nieskończona, a dla bardzo ciężkich jąder może być na tyle niska, że rozszczepienie może zajść na drodze kwantowego tunelowania. Prawdopodobieństwo tunelowania jest wykładniczo zależne od szerokości i wysokości bariery. Dla uranu spontaniczne rozszczepienie jest marginalnym kanałem rozpadu ($\lambda_{sf} \approx 10^{-17} \mathrm{s}^{-1}$ dla U-235), ale dla plutonu-240 jest już istotniejsze ($t_{1/2,sf} \approx 1{,}15 \times 10^{11} \mathrm{lat}$). Dla Cf-252 oba kanały — alfa i spontaniczne — są porównywalne.

Trzy drogi prowadzą do wspólnego krajobrazu deformacji, lecz mają inne warunki wejściowe. Wychwyt neutronu tworzy jądro złożone o A większym o jeden, absorpcja gamma wzbudza ten sam nuklid bez zmiany A,Z, a rozszczepienie spontaniczne zachodzi przez tunelowanie bez cząstki padającej. We wszystkich przypadkach kanał rozszczepienia konkuruje z innymi drogami i nie wynika wyłącznie z nominalnej wysokości bariery.
Trzy drogi prowadzą do wspólnego krajobrazu deformacji, lecz mają inne warunki wejściowe. Wychwyt neutronu tworzy jądro złożone o A większym o jeden, absorpcja gamma wzbudza ten sam nuklid bez zmiany A,Z, a rozszczepienie spontaniczne zachodzi przez tunelowanie bez cząstki padającej. We wszystkich przypadkach kanał rozszczepienia konkuruje z innymi drogami i nie wynika wyłącznie z nominalnej wysokości bariery.
W przybliżeniu WKB prawdopodobieństwo tunelowania zależy wykładniczo od całki działania między klasycznymi punktami zwrotnymi. Wchodzą do niej cały przebieg V(q)−E, szerokość obszaru zabronionego oraz kolektywna bezwładność B(q), dlatego bariery o tej samej wysokości mogą dawać bardzo różne transmisje. W wielowymiarowej przestrzeni deformacji ścieżka najmniejszego działania nie musi pokrywać się ze ścieżką najmniejszej energii.
W przybliżeniu WKB prawdopodobieństwo tunelowania zależy wykładniczo od całki działania między klasycznymi punktami zwrotnymi. Wchodzą do niej cały przebieg V(q)−E, szerokość obszaru zabronionego oraz kolektywna bezwładność B(q), dlatego bariery o tej samej wysokości mogą dawać bardzo różne transmisje. W wielowymiarowej przestrzeni deformacji ścieżka najmniejszego działania nie musi pokrywać się ze ścieżką najmniejszej energii.

Problem z Pu-240 ma szczególne znaczenie proliferacyjne: reaktorowy pluton zawiera do ~25% Pu-240 (Reactor Grade Plutonium, RGPu), który emituje intensywnie neutrony ze spontanicznego rozszczepienia — ok. 22 000 n/s/kg. To powoduje ryzyko predetonacji w projekcie gun-type i jest jednym z powodów, dla których do broni używa się wyłącznie Weapons Grade Plutonium (WGPu, <7% Pu-240, <1000 n/s/kg).10

Model Nilssona i powłokowo-kroplowy opis deformacji

Klasyczny model kroplowy Bohra-Wheelera był olbrzymim krokiem naprzód, ale nie mógł wyjaśnić szczegółów rozkładu masy produktów, przekrojów czynnych dla specyficznych kanałów ani dokładnych wartości barier. Kluczowym ulepszeniem było połączenie modelu kroplowego z modelem powłokowym — podejście makro-mikro.

Kolejne poziomy opisu nie unieważniają poprzednich, lecz dodają inną warstwę informacji. Model kroplowy daje gładkie tło makroskopowe, poziomy Nilssona ujawniają strukturę powłokową w funkcji deformacji, metoda makro–mikro buduje skorygowany krajobraz energii potencjalnej, a modele zdarzeniowe przewidują rozkłady emisji i korelacje. Granice między tymi klasami nie są ostre, a wyniki wymagają danych i walidacji.
Kolejne poziomy opisu nie unieważniają poprzednich, lecz dodają inną warstwę informacji. Model kroplowy daje gładkie tło makroskopowe, poziomy Nilssona ujawniają strukturę powłokową w funkcji deformacji, metoda makro–mikro buduje skorygowany krajobraz energii potencjalnej, a modele zdarzeniowe przewidują rozkłady emisji i korelacje. Granice między tymi klasami nie są ostre, a wyniki wymagają danych i walidacji.

Sven Gösta Nilsson w 1955 roku zaproponował model powłokowy dla zdeformowanych jąder, w którym poziomy energetyczne zależą od kształtu potencjału (parametru deformacji β). Diagram Nilssona pokazuje, jak poziomy jednocząstkowe przesuwają się wraz z deformacją. Przy pewnych wartościach β pojawiają się luki w spektrum poziomów — analogon magicznych liczb, ale teraz dla jąder niesferycznych. To są tzw. deformed magic numbers (np. $N = 152$ dla silnie zdeformowanych aktynowców).

W osiowo zdeformowanym potencjale sferyczne multiplety rozszczepiają się na składowe oznaczone projekcją Ω, a parzystość pozostaje zachowana, jeśli zachowana jest symetria odbicia. Poziomy o tych samych zachowanych liczbach kwantowych zwykle unikają skrzyżowania, natomiast poziomy należące do różnych reprezentacji symetrii mogą się przeciąć. Zdeformowana luka przy poziomie Fermiego może przez poprawkę powłokową sprzyjać minimum energii dla β₂ różnego od zera; szczegółowy układ zależy jednak od nuklidu i potencjału.
W osiowo zdeformowanym potencjale sferyczne multiplety rozszczepiają się na składowe oznaczone projekcją Ω, a parzystość pozostaje zachowana, jeśli zachowana jest symetria odbicia. Poziomy o tych samych zachowanych liczbach kwantowych zwykle unikają skrzyżowania, natomiast poziomy należące do różnych reprezentacji symetrii mogą się przeciąć. Zdeformowana luka przy poziomie Fermiego może przez poprawkę powłokową sprzyjać minimum energii dla β₂ różnego od zera; szczegółowy układ zależy jednak od nuklidu i potencjału.

Poprawka Strutinskiego (1967) sformalizowała połączenie obu podejść. Energia całkowita jądra przy danej deformacji β jest sumą gładkiej części (model kroplowy) i oscylacyjnej poprawki powłokowej:

$$E(\beta) = E_\mathrm{LDM}(\beta) + \delta U(\beta)$$

gdzie $\delta U$ jest poprawką powłokową — może być dodatnia lub ujemna, zmieniając kształt PES.9

To podejście wyjaśnia istnienie izomerów rozszczepialnych: stanów izomerycznych (np. Am-242m) o bardzo dużej deformacji (podwójne zagłębienie na PES) z barierą wewnętrzną, przez którą jądro musi tunelować, by spontanicznie rozszczepiać się lub wrócić do stanu podstawowego. Izomer U-236 ma drugą minimalną deformację $\beta \approx 0{,}6$, co daje czas życia $\sim 100 \mathrm{ns}$ jako izomer, a następnie spontanicznie rozszczepia się.9

Izomer rozszczepialny jest stanem metastabilnym związanym z drugim minimum krajobrazu deformacji, a nie po prostu „drugim kształtem” o jednym z góry ustalonym czasie życia. Po populacji i kaskadzie elektromagnetycznej stan może mieszać się z konfiguracjami pierwszego minimum, przejść elektromagnetycznie do stanów normalnie zdeformowanych albo tunelować przez barierę zewnętrzną ku rozszczepieniu. Całkowita szerokość i czas życia zależą od konkurencji kanałów, obu barier, bezwładności i struktury kwantowej.
Izomer rozszczepialny jest stanem metastabilnym związanym z drugim minimum krajobrazu deformacji, a nie po prostu „drugim kształtem” o jednym z góry ustalonym czasie życia. Po populacji i kaskadzie elektromagnetycznej stan może mieszać się z konfiguracjami pierwszego minimum, przejść elektromagnetycznie do stanów normalnie zdeformowanych albo tunelować przez barierę zewnętrzną ku rozszczepieniu. Całkowita szerokość i czas życia zależą od konkurencji kanałów, obu barier, bezwładności i struktury kwantowej.

Neutronowa statystyka rozszczepienia i multipliczność

Każde rozszczepienie emituje kilka neutronów prędkich (prompt neutrons). Ich liczba jest nieregularna i opisana rozkładem prawdopodobieństwa $P(\nu)$, gdzie $\nu = 0, 1, 2, 3, \ldots$ Parametrami tego rozkładu są:

  • $\bar{\nu}$ — średnia liczba neutronów na rozszczepienie
  • $\sigma^2(\nu)$ — wariancja
  • rozkład ujemno-dwumianowy lub rozkład Gadgila

Wartości $\bar{\nu}$:

Nuklidium + typ neutronów $\bar{\nu}$
U-235, neutron termiczny 2,436
U-235, neutron 1 MeV 2,520
Pu-239, neutron termiczny 2,879
Pu-239, neutron 1 MeV 2,960
U-238, neutron 2 MeV (próg ~1 MeV) 2,510
Cf-252, spontaniczne 3,757

Energia widmowa neutronów prędkich opisana jest widmem Watta:

$$\chi(E) = C \cdot e^{-E/a} \sinh\!\sqrt{bE}$$

gdzie dla U-235 parametry Watta to $a \approx 0{,}988 \mathrm{MeV}$, $b \approx 2{,}249 \mathrm{MeV}^{-1}$, a energia średnia neutronu prędkiego wynosi $\bar{E}_n \approx 2 \mathrm{MeV}$. To widmo jest bezpośrednio używane w obliczeniach reaktorów i tarcz ochronnych.8

Widmo Watta jest znormalizowaną gęstością prawdopodobieństwa energii pojedynczego neutronu prompt. Jego maksimum leży poniżej energii średniej, a długi ogon obejmuje rzadsze neutrony o wyższych energiach. Parametry a i b oraz normalizacja C dotyczą określonego nuklidu, reakcji i energii inicjującej; nie powinny być przenoszone bez metadanych na inny przypadek.
Widmo Watta jest znormalizowaną gęstością prawdopodobieństwa energii pojedynczego neutronu prompt. Jego maksimum leży poniżej energii średniej, a długi ogon obejmuje rzadsze neutrony o wyższych energiach. Parametry a i b oraz normalizacja C dotyczą określonego nuklidu, reakcji i energii inicjującej; nie powinny być przenoszone bez metadanych na inny przypadek.

Produkty rozszczepienia a bezpieczeństwo reaktorów

Cykl produktu zaczyna się od wzbudzonych fragmentów pierwotnych, po czym emisja neutronów i gamma prompt prowadzi do produktów niezależnych. Następne przemiany beta, gamma i gałęzie z neutronem opóźnionym tworzą łańcuchy dochodzące do nuklidów trwałych lub długożyciowych. Energia natychmiastowa i ciepło rozpadowe są różnymi składnikami czasowymi, a energia antyneutrin zasadniczo nie ogrzewa ośrodka.
Cykl produktu zaczyna się od wzbudzonych fragmentów pierwotnych, po czym emisja neutronów i gamma prompt prowadzi do produktów niezależnych. Następne przemiany beta, gamma i gałęzie z neutronem opóźnionym tworzą łańcuchy dochodzące do nuklidów trwałych lub długożyciowych. Energia natychmiastowa i ciepło rozpadowe są różnymi składnikami czasowymi, a energia antyneutrin zasadniczo nie ogrzewa ośrodka.

Model kroplowy wyjaśnia logikę podziału, ale to konkretne produkty rozszczepienia tworzą praktyczne wyzwania dla bezpieczeństwa i eksploatacji reaktorów:

Ksenon-135 ($t_{1/2} = 9{,}17 \mathrm{h}$) jest córką jodu-135 ($t_{1/2} = 6{,}57 \mathrm{h}$), który z kolei pochodzi z cezju-135 i baru-135. Ksenon-135 ma przekrój czynny na pochłanianie neutronów $\sigma = 2{,}65 \times 10^6 \mathrm{b}$ — największy spośród wszystkich nuklidów naturalnych i reaktorowych. Przy zmniejszeniu mocy reaktora lub po wyłączeniu, stężenie Xe-135 gwałtownie rośnie (ksenon pit), truciznując reaktor i uniemożliwiając jego restart przez 6–8 godzin. W reaktorze RBMK w Czarnobylu próba ominięcia tego efektu była jednym z czynników katastrofy.10

Poprawny główny łańcuch zasilający prowadzi od Te‑135 przez I‑135 do Xe‑135, przy czym każdy rozpad beta minus zachowuje A i zwiększa Z o jeden; istnieje też produkcja bezpośrednia. Xe‑135 znika przez rozpad beta do bardzo długożyciowego Cs‑135 albo przez wychwyt neutronu do stabilnego Xe‑136. Po obniżeniu strumienia wypalanie neutronowe słabnie natychmiast, lecz zapas I‑135 nadal zasila Xe‑135, co może dać opóźnione maksimum zależne od wcześniejszej historii mocy i parametrów układu.
Poprawny główny łańcuch zasilający prowadzi od Te‑135 przez I‑135 do Xe‑135, przy czym każdy rozpad beta minus zachowuje A i zwiększa Z o jeden; istnieje też produkcja bezpośrednia. Xe‑135 znika przez rozpad beta do bardzo długożyciowego Cs‑135 albo przez wychwyt neutronu do stabilnego Xe‑136. Po obniżeniu strumienia wypalanie neutronowe słabnie natychmiast, lecz zapas I‑135 nadal zasila Xe‑135, co może dać opóźnione maksimum zależne od wcześniejszej historii mocy i parametrów układu.

Stront-90 ($t_{1/2} = 28{,}8 \mathrm{lat}$) i cez-137 ($t_{1/2} = 30{,}2 \mathrm{lat}$) to główne długotrwałe składniki zanieczyszczeń po awariach reaktorów. Sr-90 jest analogiem wapnia i gromadzi się w kościach; Cs-137 jest analogiem potasu i jest szybko wchłaniany przez organizmy. Oba były uwolnione w znacznych ilościach w Czarnobylu i Fukushimie.10

Jod-131 ($t_{1/2} = 8{,}02 \mathrm{d}$) jest krótkotrwały, ale biologicznie aktywny w tarczycy — główne zagrożenie w pierwszych tygodniach po awarii. Tabletki jodku potasu blokują wchłanianie J-131 przez zasycenie receptorów tarczycy jodem stabilnym.

I‑131, Cs‑137 i Sr‑90 powstają w tym samym ogólnym procesie, lecz różnią się półokresem, łańcuchem rozpadu, chemią środowiskową i biokinetyką. I‑131 ma zwykle największe znaczenie w krótkim początkowym oknie i jest wychwytywany przez tarczycę; Cs‑137 zachowuje się podobnie do potasu i emituje gamma przez Ba‑137m; Sr‑90 zachowuje się podobnie do wapnia i przechodzi przez Y‑90. Sam półokres fizyczny nie określa ryzyka ani dawki.
I‑131, Cs‑137 i Sr‑90 powstają w tym samym ogólnym procesie, lecz różnią się półokresem, łańcuchem rozpadu, chemią środowiskową i biokinetyką. I‑131 ma zwykle największe znaczenie w krótkim początkowym oknie i jest wychwytywany przez tarczycę; Cs‑137 zachowuje się podobnie do potasu i emituje gamma przez Ba‑137m; Sr‑90 zachowuje się podobnie do wapnia i przechodzi przez Y‑90. Sam półokres fizyczny nie określa ryzyka ani dawki.

Zrozumienie tego, które nuklidy powstają i w jakiej ilości, wymaga znajomości pełnego rozkładu wydajności rozszczepienia — informacji, która jest bezpośrednio zakorzeniona w mechanizmie kroplowym i efektach powłokowych opisujących wybór kanałów scission.

Pojedyncza wartość wydajności ma sens dopiero wraz z identyfikacją reakcji, energii wejścia, produktu A,Z,m, definicji przed lub po emisji prompt, typu wydajności i konwencji normalizacji. Wydajność niezależna opisuje bezpośredni produkt bez zasilania z prekursorów, a kumulatywna uwzględnia sieć rozpadów i udziały gałęzi. Pełny rekord obejmuje również niepewności skorelowane, zastosowane dane rozpadu, historię korekt i wersję ocenionej biblioteki.
Pojedyncza wartość wydajności ma sens dopiero wraz z identyfikacją reakcji, energii wejścia, produktu A,Z,m, definicji przed lub po emisji prompt, typu wydajności i konwencji normalizacji. Wydajność niezależna opisuje bezpośredni produkt bez zasilania z prekursorów, a kumulatywna uwzględnia sieć rozpadów i udziały gałęzi. Pełny rekord obejmuje również niepewności skorelowane, zastosowane dane rozpadu, historię korekt i wersję ocenionej biblioteki.

Kody obliczeniowe i modelowanie rozszczepienia

Dokładne przewidywanie właściwości rozszczepienia wymaga zaawansowanych narzędzi numerycznych, bo analityczny model kroplowy jest zbyt uproszczony dla potrzeb inżynieryjnych. Współcześnie używa się kilku podejść:

GEF (General description of Fission observables, Karl-Heinz Schmidt i in., GSI Darmstadt) — kod oparty na modelu makro-mikro z empirycznymi parametrami, który odtwarza rozkłady masy, ładunku i energii kinetycznej produktów dla setek nuklidów. Używany m.in. przez ENDF/B-VIII.0 i JEFF-3.3 jako silnik generowania tabel wydajności.9

CGMF (Correlated Gamma and Neutron from Fission, LANL) — kod Monte Carlo symulujący pełny łańcuch emisji neutronów i gamm prędkich po scission, włącznie z korelacjami kąt-energia. Istotny dla programów detekcyjnych (DNDO).

FREYA (Fission Reaction Event Yield Algorithm, LLNL) — podobny do CGMF, z naciskiem na korelacje wielocząsteczkowe i ich zastosowania w spektroskopii.

MCNP i OpenMC — kody transportu neutronów Monte Carlo używające bibliotek wydajności rozszczepienia (ENDF/B) do symulacji pełnych środowisk reaktorowych. Poprawna biblioteka wydajności jest kluczowa dla obliczenia składu paliwa wypalonego i aktywności odpadów.

Wiarygodność modelu wymaga pomiarów wielu obserwabli, jawnej kalibracji i niezależnego zbioru walidacyjnego. Predykcja musi zostać porównana z danymi w tych samych warunkach, po uwzględnieniu odpowiedzi detektora, progów i normalizacji. Residuale należy analizować z pełną kowariancją, a wynik walidacji określa zakres nuklidów, energii i obserwabli, w którym model może być używany wraz z budżetem niepewności.
Wiarygodność modelu wymaga pomiarów wielu obserwabli, jawnej kalibracji i niezależnego zbioru walidacyjnego. Predykcja musi zostać porównana z danymi w tych samych warunkach, po uwzględnieniu odpowiedzi detektora, progów i normalizacji. Residuale należy analizować z pełną kowariancją, a wynik walidacji określa zakres nuklidów, energii i obserwabli, w którym model może być używany wraz z budżetem niepewności.

Współczesny standard to sprzężenie statystycznych PES z kodami transportu neutronów, co pozwala na pełną symulację od wyprodukowania jądra wzbudzonego przez neutron do finalnych produktów β-rozpadu, z uwzględnieniem termalizacji neutronów opóźnionych.8

Rozszczepienie w gwiazdach i synteza pierwiastków ciężkich

Model kroplowy ma zastosowanie nie tylko w reaktorach i broni — opisuje też procesy zachodzące w środowiskach astrofizycznych o ekstremalnej gęstości neutronów. W procesie r (rapid neutron capture process), który przebiega przy strumieniach neutronów $> 10^{20} \mathrm{n cm^{-2} s^{-1}}$, jądra mogą absorbować wiele neutronów zanim rozpadną się przez emisję beta. Jeżeli jądro staje się wystarczająco ciężkie, może ulec rozszczepieniu, a produkty stają się ziarnem dla dalszego wychwytywania — to tzw. pętla rozszczepienia w procesie r (r-process fission cycling).

W procesie r wychwyty neutronów zwiększają A przy stałym Z, a rozpady beta minus zachowują A i przesuwają materiał ku większemu Z. Jeśli przepływ dotrze do bardzo ciężkich jąder przed wyczerpaniem neutronów, rozszczepienie spontaniczne, indukowane neutronem lub beta‑opóźnione może zwrócić szeroki rozkład fragmentów do niższych A. Fragmenty staną się ziarnami kolejnego cyklu tylko wtedy, gdy nadal pozostaje dostatecznie wiele neutronów; po freeze‑out dominują rozpady ku stabilności.
W procesie r wychwyty neutronów zwiększają A przy stałym Z, a rozpady beta minus zachowują A i przesuwają materiał ku większemu Z. Jeśli przepływ dotrze do bardzo ciężkich jąder przed wyczerpaniem neutronów, rozszczepienie spontaniczne, indukowane neutronem lub beta‑opóźnione może zwrócić szeroki rozkład fragmentów do niższych A. Fragmenty staną się ziarnami kolejnego cyklu tylko wtedy, gdy nadal pozostaje dostatecznie wiele neutronów; po freeze‑out dominują rozpady ku stabilności.

Obserwacje fal grawitacyjnych i promieniowania elektromagnetycznego ze zderzenia gwiazd neutronowych GW170817 (sierpień 2017) potwierdziły po raz pierwszy bezpośrednio, że takie zderzenia produkują ogromne ilości pierwiastków transuranowych, które następnie rozszczepiają się i odpadają, zasilając kilonową emisję w zakresie podczerwieni. To odkrycie w bezprecedensowy sposób połączyło fizykę jądrową z astrofizyką obserwacyjną — bariera rozszczepienia wyznacza, które jądra mogą przeżyć do obserwowanej nukleosyntezy.8

Szczególnie interesujące jest to, że r-process zatrzymuje się przy $N = 126$ (magiczna liczba neutronów) — tworząc charakterystyczny pik w rozkładzie obfitości pierwiastków z $A \approx 195$. To bezpośredni odpowiednik piku powłokowego w rozkładzie produktów rozszczepienia, ale tym razem obserwowany w składzie chemicznym Galaktyki.

Rozszczepienie a proliferacja jądrowa — perspektywa MAEA

Model kroplowy jest nie tylko narzędziem dydaktycznym — ma bezpośrednie implikacje dla nieproliferacji. Parametr $Z^2/A$ mówi, które nuklidy potencjalnie mogą być użyte jako materiał rozszczepialny w broni. MAEA definiuje Significant Quantity (SQ) jako minimalną masę materiału, z której — przy zastosowaniu najlepszych znanych metod — można wyprodukować broń jądrową:

  • HEU (wzbogacony >90% w U-235): SQ = 25 kg
  • Pu-239: SQ = 8 kg
  • U-233: SQ = 8 kg
  • LEU (wzbogacony 20–90%): SQ = 75 kg (w zależności od wzbogacenia)

Wartości te są pochodną masy krytycznej i wymagają znajomości bariery rozszczepienia oraz parametrów fisylności.10 MAEA monitoruje przepływy tych materiałów w ramach systemu gwarancji (safeguards), a każde państwo-sygnatariusz NPT musi zgłaszać ich ilości. Umowy INFCIRC/153 i Additional Protocol definiują inspekcje i weryfikację deklaracji o materiałach jądrowych.

Raporty kwartalnego rozliczania (Material Balance Report, MBR) wymagają od operatorów reaktorów deklarowania każdego kilograma uranu i plutonu. Model kroplowy — przez wyznaczanie masy krytycznej — określa, ile materiału musi zostać rozliczone, by weryfikacja była sensowna technicznie.

Eksperymenty historyczne i bazy danych

Historycznym testem modelu kroplowego w praktyce były eksperymenty na krytycznych zestawach badawczych. Godiva I (1952), sferyczny zestaw HEU w Los Alamos bez reflektora, był pierwszym urządzeniem, które potwierdziło obliczenia masy krytycznej dla gołego HEU. Seria Jezebel (Pu-239), a potem Godiva II i III, pozwoliły systematycznie zmierzyć parametry kinetyki jądrowej dla różnych geometrii i konfiguracji.5

Szczególne znaczenie miały eksperymenty z pomiarem bariery rozszczepienia przez spektroskopię neutronów prędkich emitowanych przy rozszczepieniach. Porównanie zmierzonego widma neutronów z przewidywaniami teoretycznymi potwierdziło lub weryfikowało modele PES. Te eksperymenty były zatem jednocześnie fizyką jądrową i testem modelu kroplowego jako teorii.

Baza ICSBEP (International Criticality Safety Benchmark Evaluation Project, NEA OECD) zawiera ponad 5000 zestawów benchmarkowych od roku 1945 do współczesności. Każdy zestaw to udokumentowany eksperyment krytyczny, który można użyć do walidacji kodu obliczeniowego. Pełny katalog jest używany zarówno przez elektrownie jądrowe, jak i inspekcje MAEA.5

Równolegle NNDC (National Nuclear Data Center, BNL) prowadzi bazy danych wydajności rozszczepienia (ENDF/B-VIII.0, sekcja MF=8), dostępne online. Dla każdego nuklidu macierzystego zawierają tabele kumulatywnej i niezależnej wydajności poszczególnych produktów rozszczepienia, indeksowane po $A$, $Z$, izomerze i energii neutronu inicjującego. Dane te są niezbędne zarówno do analiz reaktorowych, jak i do interpretacji pomiarów MAEA.8

Wydajność niezależna opisuje bezpośrednie narodziny produktu po zakończeniu emisji prompt, zanim zostanie on zasilony rozpadami prekursorów. Wydajność kumulatywna dodaje własną produkcję niezależną oraz wszystkie prowadzące do produktu gałęzie rozpadu. Żadna z nich nie jest jeszcze inwentarzem w chwili t: ten wymaga rozwiązania sieci przemian z czasami napromieniania, chłodzenia i innymi drogami ubytku.
Wydajność niezależna opisuje bezpośrednie narodziny produktu po zakończeniu emisji prompt, zanim zostanie on zasilony rozpadami prekursorów. Wydajność kumulatywna dodaje własną produkcję niezależną oraz wszystkie prowadzące do produktu gałęzie rozpadu. Żadna z nich nie jest jeszcze inwentarzem w chwili t: ten wymaga rozwiązania sieci przemian z czasami napromieniania, chłodzenia i innymi drogami ubytku.

Znaczenie dydaktyczne i historyczne modelu

Model kroplowy Bohra-Wheelera pozostaje czymś wyjątkowym w fizyce jądrowej: jest to teoria, która przy stosunkowo prostym aparacie matematycznym daje prawdziwe wgląd w fizykę. Nie wymaga pełnego formalizmu kwantowego do wyjaśnienia, dlaczego pewne jądra są wolnorozszczepialne, a inne nie, dlaczego bariera istnieje i co decyduje o energii uwolnionej w procesie.

Model kroplowy daje globalne trendy promienia, wiązania i energii deformacji oraz intuicję konkurencji powierzchni z Coulombem. Dokładne powierzchnie energii, asymetria mas i izomery wymagają struktury powłokowej; półokresy tunelowania wymagają bezwładności i dynamiki; pełne rozkłady emisji wymagają modeli zdarzeniowych i danych; sygnał w materiale lub detektorze wymaga transportu. Jest więc punktem startu i mapą zakresu, a nie kompletną teorią pojedynczego aktu.
Model kroplowy daje globalne trendy promienia, wiązania i energii deformacji oraz intuicję konkurencji powierzchni z Coulombem. Dokładne powierzchnie energii, asymetria mas i izomery wymagają struktury powłokowej; półokresy tunelowania wymagają bezwładności i dynamiki; pełne rozkłady emisji wymagają modeli zdarzeniowych i danych; sygnał w materiale lub detektorze wymaga transportu. Jest więc punktem startu i mapą zakresu, a nie kompletną teorią pojedynczego aktu.

Dydaktycznie jest to jeden z najlepszych przykładów, jak analogia fizyczna (kropla cieczy) może prowadzić do ilościowej teorii niepozornie skomplikowanego zjawiska. Studenci fizykij jądrowej na całym świecie — w tym w Polsce, gdzie podręcznikami są m.in. Słowiński, Mayer-Kuckuk i Segre — zaczynają właśnie od modelu kroplowego, by mieć punkt oparcia dla wszystkich późniejszych, bardziej zaawansowanych opisów.

Historycznie model ten był też absolutnie kluczowy dla Projektu Manhattan. Leo Szilard opatentował pojęcie reakcji łańcuchowej już w 1934 roku, ale to analiza Bohra-Wheelera z 1939 roku udowodniła matematycznie, że rozszczepienie jest fizycznie możliwe i energetycznie opłacalne dla uranu-235 z neutronami termicznymi. To skierowało wysiłki Projektu Manhattan na wzbogacanie uranu i produkcję plutonu — bez tego modelu strategia wojskowa mogłaby pójść w bardzo różnych kierunkach.7

Dalszy kontekst: od modelu kroplowego do teorii Bosego-Einsteina i fazy jądrowej

Model kroplowy nasuwa pytanie: dlaczego materia jądrowa zachowuje się jak ciecz, a nie jak gaz lub ciało stałe? Odpowiedź leży w charakterze sił jądrowych. Krótkozasięgowe oddziaływanie silne między nukleonami ma charakter nasyconego — każdy nukleon odczuwa tylko sąsiadów. W połączeniu z zasadą Pauliego (nukleony są fermionami i nie mogą zajmować tych samych stanów kwantowych) prowadzi to do gęstości nasycenia $\rho_0 \approx 0{,}16 \mathrm{fm}^{-3}$, niezależnej od liczby masowej. To jest właśnie cecha cieczy — stała gęstość niezależnie od objętości.

Równanie stanu materii jądrowej, wyznaczone przez kombinację modelu kroplowego, modelu Nilssona i obliczeń Brücknera, definiuje tzw. symetrię energii i ściśliwość K — kluczowe dla zrozumienia zarówno jąder atomowych, jak i gwiazd neutronowych. Ściśliwość K = 200–260 MeV (wyznaczana z rezonansów monopolowych, tzw. oddychania jądra) wskazuje na to, jak sztywna jest materia jądrowa pod ciśnieniem — co bezpośrednio wpływa na równania stanu gwiazd neutronowych i wymaganą masę graniczną (masa Chandrasekara-Oppenheimera-Volkoffa).

Zaskakujące jest to, że ta sama teoria, która opisuje deformację i rozszczepienie jądra zawierającego 235 nukleonów, jest podstawą dla kosmologicznych modeli gwiazd neutronowych zawierających $\sim 10^{57}$ nukleonów. Zarówno bariera rozszczepienia jądra uranu, jak i bariera przeciwko kolapsu do czarnej dziury, wynikają z tych samych fundamentalnych właściwości materii jądrowej. Model kroplowy, choć zaproponowany w 1939 roku, pozostaje zatem żywym narzędziem — nie tylko dydaktycznym reliktem, ale aktywnym punktem odniesienia dla nowoczesnych badań jądrowych i astrofizycznych, z zastosowaniami sięgającymi od bezpieczeństwa reaktorów cywilnych aż po interpretację sygnałów grawitacyjnych ze zderzeń gwiazd neutronowych.

Schemat reakcji łańcuchowej rozszczepienia: neutron wchłonięty przez jądro uranu prowadzi do rozszczepienia, uwolnienia energii i kolejnych neutronów, które wchłaniane są przez sąsiednie jądra. Model kroplowy wyjaśnia każdy pojedynczy akt rozszczepienia w tym łańcuchu. Źródło: Fastfission / Wikimedia Commons, domena publiczna.
Schemat reakcji łańcuchowej rozszczepienia: neutron wchłonięty przez jądro uranu prowadzi do rozszczepienia, uwolnienia energii i kolejnych neutronów, które wchłaniane są przez sąsiednie jądra. Model kroplowy wyjaśnia każdy pojedynczy akt rozszczepienia w tym łańcuchu. Źródło: Fastfission / Wikimedia Commons, domena publiczna.

Warto dodać jeszcze jeden most pojęciowy. W materiałach Królikowskiego deformacje nie pojawiają się wyłącznie jako etap drogi do scission, ale także jako źródło bardziej regularnych wzbudzeń kolektywnych: pasm rotacyjnych i oscylacyjnych jąder zdeformowanych.6 To ważne rozróżnienie. Ten artykuł opisuje skrajną deformację prowadzącą do podziału jądra, natomiast osobny tekst o wzbudzeniach jąder atomowych, przejściach gamma i pasmach rotacyjnych opisuje łagodniejsze deformacje, w których jądro nie rozpada się, tylko przechodzi między kolejnymi stanami kolektywnymi.

Najkrótsze podsumowanie jest więc takie: model kroplowy nie zastępuje całej fizyki jądrowej, ale bardzo dobrze porządkuje najważniejszy ciąg przyczynowy. Neutron wzbudza ciężkie jądro, wzbudzone jądro deformuje się, deformacja może pokonać barierę rozszczepienia, a po scission energia kulombowska dwóch fragmentów zamienia się głównie na ich ruch. To właśnie ten łańcuch zdarzeń stoi za podstawowym mechanizmem rozszczepienia ciężkich aktynowców.1,2,3

Dodatkowe materiały multimedialne

Materiał wizualny pokazujący intuicyjny obraz modelu kroplowego:

Warto wrócić do tej sekcji jeszcze później i dodać drugi materiał pokazujący przebieg deformacji jądra od kształtu kulistego do scission w sposób zgodny z fizyką, a nie tylko efektowną animację bez komentarza merytorycznego.

Jako uzupełnienie warto przejść dalej do energii wiązania jądra na nukleon, defektu masy, modelu powłokowego jądra atomowego i tekstu o reakcji łańcuchowej. Model kroplowy tłumaczy, dlaczego jądro chce się podzielić; dopiero te artykuły pokazują skąd bierze się energia, jak wygląda mikroskopowa struktura poziomów i kiedy pojedynczy akt rozszczepienia zamienia się w proces lawinowy.

Powiązane kalkulatory i narzędzia

  • Energia wiązania — porównuje masy AME2020, defekt masy i przybliżenie Bethego-Weizsäckera.

Ćwiczenia praktyczne

Ćwiczenie laboratoryjne powinno polegać na zbudowaniu prostego modelu energetycznego deformacji ciężkiego jądra w duchu modelu kroplowego. W wariancie podstawowym należy:

  1. przyjąć uproszczony opis energii jako sumy składnika powierzchniowego i kulombowskiego,
  2. wprowadzić parametr deformacji opisujący odejście od kształtu kulistego,
  3. zbadać jakościowo, jak zmienia się energia całkowita przy rosnącej deformacji,
  4. zaznaczyć obszar odpowiadający barierze rozszczepienia i obszar po jej przekroczeniu,
  5. porównać zachowanie modelu dla jądra „łatwiej” i „trudniej” rozszczepialnego.
Ćwiczenie należy zacząć od wspólnego punktu odniesienia i rozwinięcia dla małej deformacji, które daje lokalną krzywiznę energii, lecz nie skończone siodło. Dopiero pełniejsze funkcje kształtu B_S(q), B_C(q), z zachowaniem objętości, pozwalają znaleźć maksimum w przekroju 1D i porównać jakościowo bariery dwóch jąder. W wielowymiarowej przestrzeni prawdziwe siodło ma kierunki stabilne i co najmniej jeden niestabilny, więc wynik zależy także od wybranej rodziny kształtów.
Ćwiczenie należy zacząć od wspólnego punktu odniesienia i rozwinięcia dla małej deformacji, które daje lokalną krzywiznę energii, lecz nie skończone siodło. Dopiero pełniejsze funkcje kształtu B_S(q), B_C(q), z zachowaniem objętości, pozwalają znaleźć maksimum w przekroju 1D i porównać jakościowo bariery dwóch jąder. W wielowymiarowej przestrzeni prawdziwe siodło ma kierunki stabilne i co najmniej jeden niestabilny, więc wynik zależy także od wybranej rodziny kształtów.

Celem ćwiczenia nie jest uzyskanie idealnie dokładnych wartości liczbowych, lecz odtworzenie samej logiki bariery: początkowy wzrost energii przy deformacji, a następnie przejście do stanu, w którym odpychanie kulombowskie zaczyna dominować. W drugiej części ćwiczenia należy opisać, jak taki model pomaga zrozumieć różnicę między uranem-235 i uranem-238.

Drugie ćwiczenie, teoretyczno-przemysłowe, powinno polegać na przełożeniu tego obrazu na parametry użyteczne dla konstrukcji. Należy:

  1. wyjaśnić, dlaczego samo dodatnie saldo energetyczne rozszczepienia nie wystarcza bez pokonania bariery,
  2. oszacować rolę energii wzbudzenia wniesionej przez neutron,
  3. porównać sytuację dla neutronów cieplnych i prędkich,
  4. wskazać, jak to wpływa na wybór materiału rozszczepialnego w reaktorze i w ładunku jądrowym,
  5. powiązać wynik z wymaganiami dotyczącymi przekrojów czynnych i geometrii układu krytycznego.

To ćwiczenie ma pokazać, że model kroplowy nie jest wyłącznie historyczną metaforą. Nadal porządkuje sposób myślenia o tym, kiedy ciężkie jądro tylko drga, a kiedy rzeczywiście przechodzi do nieodwracalnego rozszczepienia.

Przejdź do ćwiczenia interaktywnego

Powiązane artykuły
