Interstage w broni termojądrowej: przeniesienie energii między primary i secondary

Streszczenie

Wyobraź sobie, że ktoś pokazuje przekrój broni termojądrowej i mówi tylko: tu jest primary, tu secondary, a pomiędzy nimi "jakaś przestrzeń". To właśnie w tej rzekomo pustej przestrzeni ukrywa się duża część prawdziwej inżynierii układu Teller-Ulam. Interstage nie jest jedną śrubką ani pojedynczą rurą. W otwartej literaturze to nazwa całego zespołu elementów leżących między primary i secondary: kanału promieniowania, osłon, przegród, lekkiego wypełnienia i geometrii, która ma doprowadzić energię z pierwszego stopnia do drugiego w odpowiednim czasie i odpowiednio równomiernie.

Bez dobrze zaprojektowanego interstage nawet mocny primary może okazać się bezużyteczny. Jeśli promieniowanie ucieknie za szybko, jeśli jedna strona secondary zostanie przegrzana wcześniej od drugiej albo jeśli neutrony zbyt wcześnie podgrzeją paliwo fuzyjne, drugi stopień nie dostanie warunków potrzebnych do poprawnej implozji radiacyjnej. W tym sensie interstage jest dla broni termojądrowej tym, czym dobrze zaprojektowany układ fal i warstw jest dla implozji plutonowej: mechanizmem zamiany energii na użyteczną, uporządkowaną kompresję.

Rozszerzenie tematu

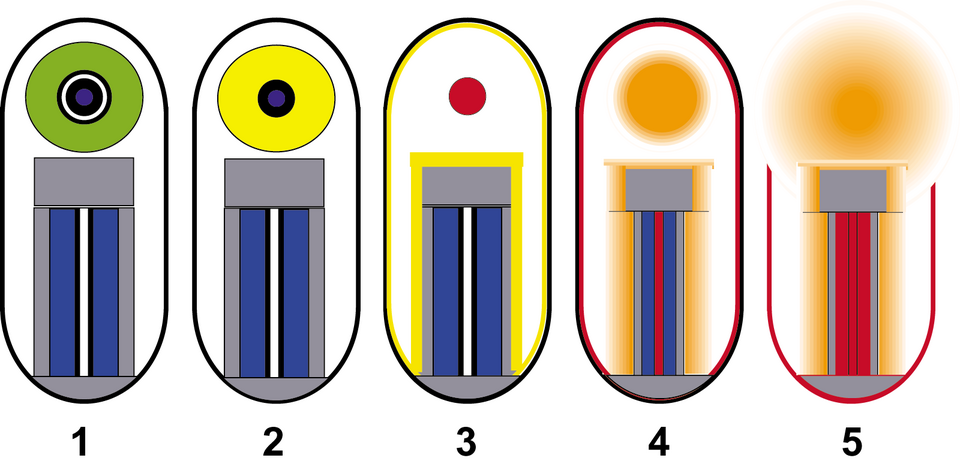

Najprostszy opis schematu Teller-Ulam mówi, że primary emituje promieniowanie rentgenowskie, które ściska secondary. Taki opis jest poprawny, ale bardzo niepełny. Między tymi dwoma zdarzeniami istnieje jeszcze trudny problem inżynierski: jak sprawić, by energia z pierwszego stopnia nie rozeszła się chaotycznie, tylko wykonała konkretną pracę nad drugim stopniem. Właśnie ten problem opisują źródła o elementach projektowania broni termojądrowej, projektach broni termojądrowej i dalszych sekcjach oraz wprowadzeniu do fizyki i konstrukcji broni jądrowej.

W praktyce interstage jest więc strefą transferu energii. Obejmuje przestrzeń między primary i secondary, ale także ciężkie osłony i przegrody, które tę przestrzeń kształtują. W zależności od wariantu konstrukcyjnego może to być pojedyncza wspólna komora, układ z masywną przegrodą pomiędzy stopniami albo pełna architektura dwukomorowa. Istota pozostaje ta sama: energia musi z primary przejść do komory secondary w taki sposób, by utrzymać wysoką temperaturę promieniowania dostatecznie długo i nie dopuścić do silnej asymetrii ogrzewania.

To od razu pokazuje, dlaczego interstage nie jest detalem kosmetycznym. Jeśli wybuch primary zamieni się głównie w szybki ruch gorących szczątków, to impuls od odłamków może zaburzyć pracę drugiego stopnia zamiast go poprawnie ścisnąć. Źródła z NW FAQ podkreślają, że w dojrzałych układach termojądrowych pożądane jest właśnie szybkie wypromieniowanie energii z rdzenia primary do radiation case, a nie maksymalne przekazanie jej na kinetykę ciężkich odłamków. Dlatego interstage trzeba rozumieć jako część architektury promienistej, a nie jako pustą szczelinę między dwoma bombami.

Pierwszym elementem interstage jest sam kanał promieniowania (radiation channel). To nim przemieszcza się energia zamknięta wewnątrz obudowy promienistej. W źródłach z NW FAQ pojawia się obraz przestrzeni zasadniczo pustej, czasem wypełnionej lekką pianką polimerową, zwykle na bazie spienionego polistyrenu. Ta pianka bywa mylnie przedstawiana jako czynnik, który sam wytwarza ciśnienie kompresujące secondary. Otwarta literatura, a zwłaszcza sekcja o elementach projektowania broni termojądrowej, stawia tu ważne zastrzeżenie: to nie pianka jest głównym źródłem ciśnienia implozyjnego. Jej rola polega raczej na uporządkowaniu transportu radiacyjnego, szybkim zjonizowaniu i ułatwieniu ustalenia bardziej jednorodnego pola promieniowania w kanale.

To rozróżnienie ma duże znaczenie merytoryczne. Główna praca mechaniczna nad secondary nadal pochodzi z ablacji jego zewnętrznych warstw, czyli z mechanizmu opisanego szerzej w artykule o implozji radiacyjnej. Interstage ma doprowadzić do tego, aby promieniowanie X dotarło do właściwych powierzchni w odpowiednim widmie, w odpowiednim czasie i z możliwie małym gradientem kątowym. Innymi słowy: nie generuje "magicznej dodatkowej energii", tylko poprawia logistykę tej energii.

Ta „logistyka energii" jest sednem sprawy. Można mieć potężny primary, ale jeśli jego energia rozejdzie się chaotycznie, dotrze do secondary nierówno albo za późno, drugi stopień nie zostanie poprawnie ściśnięty. I odwrotnie — umiarkowany primary z doskonałym interstage może dać lepszy wynik niż mocny primary ze złym sprzężeniem. To przesuwa punkt ciężkości z „ile energii" na „jak ją dostarczyć", co jest charakterystyczne dla dojrzałej inżynierii: o wyniku decyduje nie surowa moc, lecz jakość jej wykorzystania. Interstage jest fizycznym ucieleśnieniem tej zasady — strefą, w której energia jest porządkowana, zanim wykona pracę. To przesunięcie akcentu z mocy na jakość przekazu jest zresztą uniwersalną cechą dojrzałej techniki: w silnikach, sieciach energetycznych czy elektronice o sukcesie również decyduje nie sama ilość energii, lecz precyzja jej dostarczenia tam, gdzie i kiedy trzeba.¹

Drugim ważnym składnikiem interstage są ciężkie osłony radiacyjne oraz przegrody z materiałów wysokiego Z, takich jak uran-238, wolfram albo ołów. W tłumaczeniach NW FAQ widać, że między primary i secondary często zakłada się obecność masywnego "plug" albo przegrody, która nie ma po prostu zatrzymać wszystkiego, lecz ograniczyć bezpośrednie "widzenie" jednego stopnia przez drugi. Chodzi o to, by jedna strona secondary nie dostała zbyt wcześnie silnego strumienia promieniowania, zanim cała komora secondary osiągnie bardziej wyrównane warunki.

Masywny „plug" albo przegroda między stopniami pełni więc rolę subtelniejszą, niż sugeruje słowo „osłona". Nie chodzi o zatrzymanie energii, lecz o jej przekierowanie i opóźnienie — tak by zamiast bezpośredniego, nierównego uderzenia w bliższy koniec secondary, energia rozeszła się najpierw po całej komorze i dopiero potem, już wyrównana, zadziałała na drugi stopień. To jak różnica między oświetleniem pokoju gołą żarówką skierowaną w jeden kąt a rozproszonym światłem odbitym od sufitu: ta sama energia, ale zupełnie inny rozkład. Przegroda wysokiego Z jest tym „sufitem", od którego promieniowanie ma się odbić, zanim dotrze do celu. Dobór jej masy, kształtu i położenia jest jednym z kluczowych, a zarazem najbardziej utajnionych aspektów projektowania interstage.^1,2

W bardziej rozwiniętych wariantach dochodzą baffles, czyli przesłony lub zestawy przesłon sterujących przepływem energii. Źródła opisujące projekty broni termojądrowej i dalsze sekcje wyraźnie sugerują, że ich funkcją było modulowanie szybkości napływu energii, a nie samo mechaniczne podpieranie konstrukcji. To ważne, bo pokazuje dojrzałość myślenia projektowego: inżynierowie nie pytali już tylko "jak dużo energii ma primary?", ale również "jaką krzywą czasową napływu energii ma zobaczyć komora secondary?".

Słowo „baffles" (przegrody, przesłony) bywa w popularnych opisach mylone z elementami czysto mechanicznymi. W rzeczywistości ich rola jest radiacyjna i czasowa: kontrolują, kiedy i jak promieniowanie dociera do poszczególnych części secondary. Można je porównać do przysłony w aparacie fotograficznym albo do zaworów regulujących przepływ — tyle że zamiast światła czy cieczy regulują strumień promieniowania X o ciśnieniu milionów atmosfer. Ich projektowanie wymaga przewidzenia, jak będą się odparowywać i jonizować w trakcie wybuchu (a więc jak zmieni się ich „przepuszczalność" w czasie), co jest zadaniem na pograniczu fizyki promieniowania i hydrodynamiki. To kolejny element, w którym pozornie mechaniczna część okazuje się aktywnym uczestnikiem fizyki działania bomby.²

W tym miejscu widać też związek interstage z problemem preheatingu neutronowego. Drugi stopień nie powinien zostać znacząco ogrzany przez neutrony z primary, zanim zostanie silnie skompresowany. Zbyt wczesne podgrzanie paliwa działa przeciw projektowi: podnosi ciśnienie gazowe i utrudnia osiągnięcie wysokiej gęstości. Dlatego otwarta literatura dopuszcza obecność specjalnych osłon, w tym osłon borowych, właśnie w strefie interstage. Taka przegroda nie musi blokować strumienia całkowicie; wystarczy, że opóźni i złagodzi najgorsze skutki wstępnego podgrzania na tyle, aby secondary zdążył wejść w fazę właściwej implozji. To jest jedno z miejsc, w których czysty boosting przestaje wystarczać i zaczyna się prawdziwa inżynieria broni dwustopniowej.

Subtelność polega na tym, że osłona przeciw preheatowi musi być „przezroczysta" dla jednego rodzaju promieniowania (X, które ma napędzać ablację) i „nieprzezroczysta" dla innego (neutronów, które mają być zatrzymane). To wymaganie z pozoru sprzeczne, ale rozwiązywalne dzięki temu, że promieniowanie X i neutrony oddziałują z materią zupełnie inaczej: promieniowanie X zależy od liczby atomowej Z (więc lekki bor je przepuszcza), a pochłanianie neutronów zależy od przekroju czynnego konkretnego izotopu (a B-10 ma ogromny przekrój na neutrony). Bor łączy więc obie pożądane cechy: niskie Z (przezroczystość dla X) i wysoki przekrój neutronowy (pochłanianie neutronów). To piękny przykład, jak głęboka znajomość fizyki pozwala dobrać materiał spełniający dwa pozornie sprzeczne wymagania — i jak interstage zmusza projektanta do żonglowania własnościami materiałów na poziomie pojedynczych izotopów.¹

Kolejna sprawa to geometria. W najwcześniejszych układach otwarta literatura sugeruje jedną dużą komorę obejmującą oba stopnie. Później pojawiają się rozwiązania przedziałowe i pełne układy dwukomorowe, w których primary i secondary mają bardziej odseparowane środowiska radiacyjne, a komunikują się przez kontrolowane apertury lub przewężenia. Taki ruch ma sens, bo pozwala lepiej kontrolować zarówno czas utrzymania promieniowania wokół primary, jak i jego rozkład wokół secondary. To z kolei zmniejsza wymaganą szczelinę standoff i może prowadzić do mniejszego, szybszego secondary, co dobrze pasuje do rozwoju bardziej kompaktowych konstrukcji termojądrowych.

Szczelina standoff zasługuje na osobne słowo, bo jest dobrym przykładem kompromisu, który interstage musi rozstrzygnąć. Pusta przestrzeń między tamperem a paliwem pozwala fali rozpędzić się przed uderzeniem, co poprawia kompresję (podobnie jak w levitated core klasycznej implozji). Ale duża szczelina oznacza większe i wolniejsze urządzenie, a także dłuższy czas, w którym mogą rozwinąć się niestabilności. Dlatego dążenie do mniejszych głowic to po części dążenie do mniejszej szczeliny standoff — co z kolei wymaga lepszej kontroli pola promieniowania, by mimo mniejszej przestrzeni uzyskać symetryczną i wystarczająco silną implozję. Widać tu, jak wszystkie parametry interstage są ze sobą sprzężone: zmiana jednego (szczeliny) pociąga zmiany w innych (geometrii komory, przegród, czasu).²

Z punktu widzenia czytelnika łatwo tu popełnić błąd: uznać interstage za po prostu "kanał". To za wąskie ujęcie. Interstage jest raczej funkcjonalnym zespołem: kanałem, wypełnieniem, obudową, przegrodami i ekranami, które wspólnie decydują o sprzężeniu między stopniami. Właśnie dlatego trudno wskazać jego jedną, zamkniętą definicję geometryczną. W otwartej literaturze różne warianty wykorzystują różne kombinacje tych elementów, a część szczegółów pozostaje nadal klasyfikowana albo rekonstruowana pośrednio.

Ta niepewność nie jest wadą artykułu, tylko częścią uczciwego opisu tematu. O interstage wiemy dość dużo na poziomie funkcji fizycznych: ma przenosić promieniowanie, wygładzać jego rozkład, ograniczać asymetrię, chronić secondary przed zbyt wczesnym podgrzaniem i utrzymywać odpowiednie warunki czasowe dla implozji radiacyjnej. Znacznie mniej wiemy o dokładnych proporcjach, materiałach i detalach mechanicznych konkretnych nowoczesnych głowic. Dla celów dydaktycznych to jednak wystarcza, bo pozwala wyjaśnić, dlaczego sprawne działanie broni termojądrowej zależy nie tylko od primary i secondary, ale też od jakości ich sprzężenia.

Warto też zauważyć, że interstage jest miejscem spotkania kilku dziedzin jednocześnie. Z materii, energii i hydrodynamiki promieniowania bierze zasadę transportu radiacyjnego i równowagi hohlraum. Z artykułu o implozji radiacyjnej bierze mechanizm ablacji i kompresji secondary. Z tekstu o hydrodynamice fal uderzeniowych w broni jądrowej bierze intuicję, że nawet małe asymetrie mogą później urosnąć do dużych zaburzeń. Interstage jest więc typowym problemem inżynierii systemowej: nie chodzi o pojedynczy materiał ani pojedyncze równanie, tylko o to, czy cały układ przekaże energię tam, gdzie trzeba, zanim rozpadnie się jego geometria.

Fizyka transportu promieniowania w kanale

Aby zrozumieć, co dzieje się w interstage, trzeba sięgnąć do fizyki transportu promieniowania. Energia z primary nie biegnie przez kanał po prostych liniach jak światło w próżni — w ośrodku częściowo przezroczystym promieniowanie jest wielokrotnie pochłaniane i reemitowane, „błądząc" jak cząsteczka w gazie. Ten proces dyfuzji promieniowania opisuje tzw. fala Marshaka, rozchodząca się w materiale w miarę jego nagrzewania. To właśnie tempo i równomierność tej dyfuzji, a nie swobodny lot fotonów, decydują o tym, jak energia dociera do secondary. Kanał musi być tak zaprojektowany, by ta dyfuzja była szybka i symetryczna.¹

Tu wraca rola lekkiego wypełnienia (pianki polistyrenowej). Po zjonizowaniu staje się ona materiałem o niskim Z, niemal przezroczystym dla promieniowania X, więc nie blokuje transportu — a jednocześnie mechanicznie opóźnia zapadnięcie kanału pod wpływem ablacji ścian. To rozróżnienie jest kluczowe i często mylone: pianka nie „pcha" secondary (to robi ablacja jego powierzchni), lecz utrzymuje kanał drożny i sprzyja wyrównaniu pola promieniowania. Ściany kanału (wykładzina radiation case) muszą z kolei być z materiału wysokiego Z (uran, ołów, wolfram), by skutecznie zatrzymywać i reemitować promieniowanie, pełniąc rolę „luster" utrzymujących energię wewnątrz.^1,3

Kluczową własnością nieprzezroczystości jest jej zależność od temperatury. Materiał wysokiego Z jest nieprzezroczysty, dopóki jego atomy zachowują elektrony (mają wtedy wiele stanów wzbudzonych zdolnych absorbować fotony). W miarę nagrzewania traci jednak elektrony i staje się coraz bardziej przezroczysty — co oznacza, że obudowa ma ograniczony „czas życia" jako pojemnik. Musi pozostać szczelna wystarczająco długo, by kompresja secondary zdążyła się dokonać, a potem może już „przepuścić" energię. Projektant gra więc z czasem: dobiera grubość i materiał ścian tak, by ich stopniowe „zanikanie" jako bariery zgrało się z zakończeniem implozji. To sprawia, że interstage jest urządzeniem o wbudowanym zegarze — jego elementy są tak zaprojektowane, by „przeżyć" dokładnie tyle, ile trzeba.^1,3

Widmo promieniowania w kanale również się zmienia. Przy primary jest twarde (rzędu 10 keV), ale w miarę wypełniania kanału „mięknie" do 1–2 keV, bo gaz fotonowy rozprzestrzenia się w większej objętości i stygnie. To zmiękczenie nie jest celowym „przetwarzaniem" promieniowania, lecz naturalną konsekwencją rozprężania — ale ma znaczenie, bo to właśnie miękkie promienie X najlepiej nadają się do ablacji powierzchni secondary. Dobór materiałów kanału musi więc uwzględniać nie tylko ilość przenoszonej energii, ale i jej widmo: materiał, który dobrze przenosi twarde promieniowanie, może źle radzić sobie z miękkim, i odwrotnie. To kolejna warstwa złożoności, którą interstage musi pogodzić. Inżynier projektuje tu nie „rurę na energię", lecz precyzyjny filtr i przewodnik, dostrojony do konkretnego widma i konkretnej historii czasowej — co czyni transport promieniowania w strefie pośredniej jednym z najsubtelniejszych zagadnień całej fizyki broni.³

Czas: dlaczego liczy się historia napływu energii

Najsubtelniejszym aspektem interstage jest czas. Primary oddaje energię błyskawicznie, w kilka–kilkanaście nanosekund. Tymczasem wydajna, „zimna" kompresja secondary wymaga, by ciśnienie narastało stopniowo: niskie przez większość implozji, gwałtowne dopiero pod koniec. Gdyby cała energia uderzyła naraz, powstałby jeden silny szok, który przegrzałby paliwo i zepsuł kompresję (ta sama logika, co przy hydrodynamice fal uderzeniowych). Zadaniem interstage jest więc „rozciągnięcie" w czasie dostarczania energii — zamiana jednorazowego błysku na pożądaną krzywą narastania.¹

Służą temu konkretne techniki. Szczelina standoff (pusta przestrzeń między tamperem a paliwem) pozwala fali rozpędzić się, zanim dotrze do paliwa. Przegrody i baffles modulują szybkość napływu energii, wpuszczając ją początkowo wolno przez małe apertury, a w pełni dopiero po stopniowym odparowaniu przegrody. Dobór materiałów pushera o różnej nieprzezroczystości pozwala kształtować historię ciśnienia. Wszystkie te elementy razem sprawiają, że secondary „widzi" nie nagły skok, lecz starannie wyprofilowaną krzywą energii w czasie. To pokazuje dojrzałość myślenia projektowego: inżynierowie nie pytali już tylko „ile energii ma primary?", ale „jaką krzywą czasową napływu energii ma zobaczyć secondary?".^1,2

Warto uświadomić sobie, jak ekstremalne są tu skale czasu. Primary świeci promieniowaniem przez kilka–kilkanaście nanosekund. W tym czasie energia musi wypełnić kanał, wyrównać się, ablować powierzchnię secondary i zaimplodować go — wszystko zanim obudowa się rozleci. Mówimy więc o sekwencji zdarzeń rozgrywającej się w dziesiątkach nanosekund, w której kolejność i czas trwania każdego etapu są krytyczne. To przypomina precyzję czasową firingsetu z detonatorami EBW, tyle że tu „zegarem" nie jest elektronika, lecz fizyka transportu promieniowania i odparowywania materiałów. Cała trudność polega na tym, że tego zegara nie da się ustawić bezpośrednio — wynika on z geometrii i własności materiałów, które trzeba zaprojektować z góry.¹

Modulowanie napływu energii ma też związek z wydajnością. Gdyby energia dotarła do secondary zbyt gwałtownie, powstałby silny szok, który przegrzałby paliwo (wzrost entropii) i obniżył osiągalną gęstość — dokładnie tak, jak pojedynczy silny szok daje gorszą kompresję niż sekwencja słabszych. Dlatego interstage dąży do „łagodnego startu i mocnego finiszu": niskie ciśnienie przez większość implozji, gwałtowny wzrost dopiero pod koniec. To ta sama filozofia, co aluminiowy pusher w klasycznej bombie — kształtowanie historii ciśnienia w czasie, a nie tylko jego maksymalizacja. Interstage jest więc czasowym „rzeźbiarzem" energii, nie tylko jej przewodnikiem.^1,2

Trudność polega na tym, że tego „rzeźbienia" nie da się sterować w czasie rzeczywistym — wszystko jest „zaprogramowane" z góry w geometrii i materiałach. Inżynier nie ma zaworu, którym mógłby regulować przepływ energii w trakcie wybuchu; musi tak dobrać kształty, grubości i własności materiałów, by pożądana krzywa napływu energii wynikła sama z ich odparowywania i jonizacji. To projektowanie „zegara bez wskazówek", w którym czas jest zapisany w fizyce materiałów. Dlatego modelowanie interstage jest tak trudne i tak zależne od dokładnych równań stanu oraz danych o nieprzezroczystości — bo trzeba przewidzieć zachowanie materiałów w warunkach, których nie da się łatwo odtworzyć w laboratorium, a błąd w przewidywaniu oznacza złą krzywą energii i zepsutą implozję.¹

Asymetria i symetryzacja pola promieniowania

Drugim wielkim zadaniem interstage jest zapewnienie symetrii ogrzewania secondary. Gdyby jedna strona drugiego stopnia była wystawiona na silniejszy strumień niż druga, kompresja stałaby się niesymetryczna — a jak uczy hydrodynamika implozji, asymetria w implozji jest wzmacniana, nie tłumiona. Problem polega na tym, że primary jest punktowym (albo prawie punktowym) źródłem z jednej strony, a secondary jest wydłużonym obiektem — więc bez specjalnych środków koniec bliższy primary zostałby ogrzany wcześniej i silniej.^1,3

Rozwiązaniem jest zmuszenie promieniowania, by docierało do secondary po wielokrotnych odbiciach od ścian radiation case, a nie wprost z primary. Dopiero takie „rozmycie" daje jednorodne pole. Służą temu przegrody (osłaniające secondary przed bezpośrednim „widzeniem" primary) oraz odpowiednia geometria komory, która sprzyja wyrównaniu temperatury (równowadze hohlraum). To jest dokładnie ten sam problem, który w klasycznej implozji rozwiązują precyzyjne soczewki wybuchowe — tyle że tu narzędziem jest geometria komory promieniowania, a nie kształt materiału wybuchowego. W obu przypadkach cel jest identyczny: doprowadzić do kompresowanego elementu możliwie idealnie symetryczne ciśnienie.^1,3

Symetria w interstage ma jednak swoją specyfikę. W klasycznej implozji asymetria pochodzi głównie z niedoskonałości soczewek i synchronizacji detonatorów. W broni termojądrowej źródłem asymetrii jest geometryczna „nierówność widzenia": koniec secondary bliższy primary jest naturalnie wystawiony na silniejszy strumień. Walka z tym wymaga przemyślanej geometrii komory i przegród, które „wymuszają" na promieniowaniu wielokrotne odbicia przed dotarciem do drugiego stopnia. Im więcej odbić, tym bardziej pole się uśrednia — ale każde odbicie to też strata energii i czasu, więc projektant musi wyważyć symetrię przeciw wydajności. To klasyczny kompromis inżynierski: idealna symetria kosztowałaby zbyt dużo energii, więc dąży się do „wystarczająco dobrej" symetrii przy akceptowalnych stratach.^1,3

Konsekwencje złamania symetrii są poważne, bo — jak uczy hydrodynamika fal uderzeniowych — zbieżna implozja wzmacnia, a nie tłumi zaburzenia. Niesymetryczne ogrzanie secondary prowadzi do niesymetrycznej ablacji, ta do niesymetrycznej implozji, a ta do gorszej kompresji i niższego uzysku, w skrajnym przypadku do niewypału. Dlatego symetryzacja pola w interstage nie jest „dopracowaniem", lecz warunkiem działania. To jeden z powodów, dla których broń termojądrowa jest trudniejsza od rozszczepieniowej: do wszystkich wyzwań implozji dochodzi jeszcze problem symetrycznego dostarczenia energii promieniowania przez strefę pośrednią. Można powiedzieć, że broń termojądrowa „dziedziczy" wszystkie trudności implozji rozszczepieniowej (bo primary jest taką bombą) i dokłada do nich własną warstwę problemów z transportem i symetryzacją promieniowania — a interstage jest miejscem, gdzie ta druga warstwa jest najgęstsza.^1,3

Preheat neutronowy i osłony borowe

Osobnym, krytycznym zadaniem interstage jest ochrona secondary przed przedwczesnym ogrzaniem (preheat) — nie tylko promieniowaniem, ale i neutronami z primary. Neutrony przenikają głębiej niż promieniowanie X i mogą podgrzać paliwo fuzyjne, zanim zostanie ono sprężone. To bardzo szkodliwe: gorące paliwo ma wyższą entropię i znacznie trudniej je ścisnąć, więc preheat „rozmiękcza" paliwo i obniża osiągalną gęstość. Co gorsza, jeśli paliwo zawiera Li-6, reakcja Li-6 + n sama dodaje energię, pogłębiając problem.¹

Naturalnym rozwiązaniem jest warstwa bogata w B-10 (np. z węglika boru) w strefie interstage. Bor ma niskie Z, więc nie szkodzi transportowi promieniowania, a jednocześnie jest znakomitym pochłaniaczem neutronów. Taka przegroda nie musi zatrzymać całego strumienia — wystarczy, że opóźni i złagodzi najgorsze skutki preheatu na tyle, by secondary zdążył wejść w fazę właściwej kompresji. To jedno z miejsc, w których czysty boosting przestaje wystarczać i zaczyna się prawdziwa inżynieria broni dwustopniowej — bo trzeba jednocześnie przepuścić promieniowanie i zablokować neutrony, co wymaga starannego doboru materiałów o przeciwnych własnościach.¹

Problem preheatu dobrze ilustruje, dlaczego interstage jest tak trudny: musi godzić wymagania, które są ze sobą w konflikcie. Promieniowanie X ma przejść swobodnie (więc materiały kanału mają niskie Z), ale neutrony mają być zatrzymane (więc potrzebny jest pochłaniacz, jak bor). Energia ma dotrzeć szybko (więc kanał ma być drożny), ale nie za wcześnie i nie za gwałtownie (więc potrzebne są przegrody opóźniające). Pole ma być silne (więc obudowa nieprzezroczysta), ale symetryczne (więc promieniowanie ma docierać po odbiciach). Każde z tych wymagań ciągnie projekt w inną stronę, a interstage musi je wszystkie pogodzić w jednej, ciasnej strefie. To dlatego jest on jednym z najbardziej wymagających i najpilniej strzeżonych elementów konstrukcji.¹

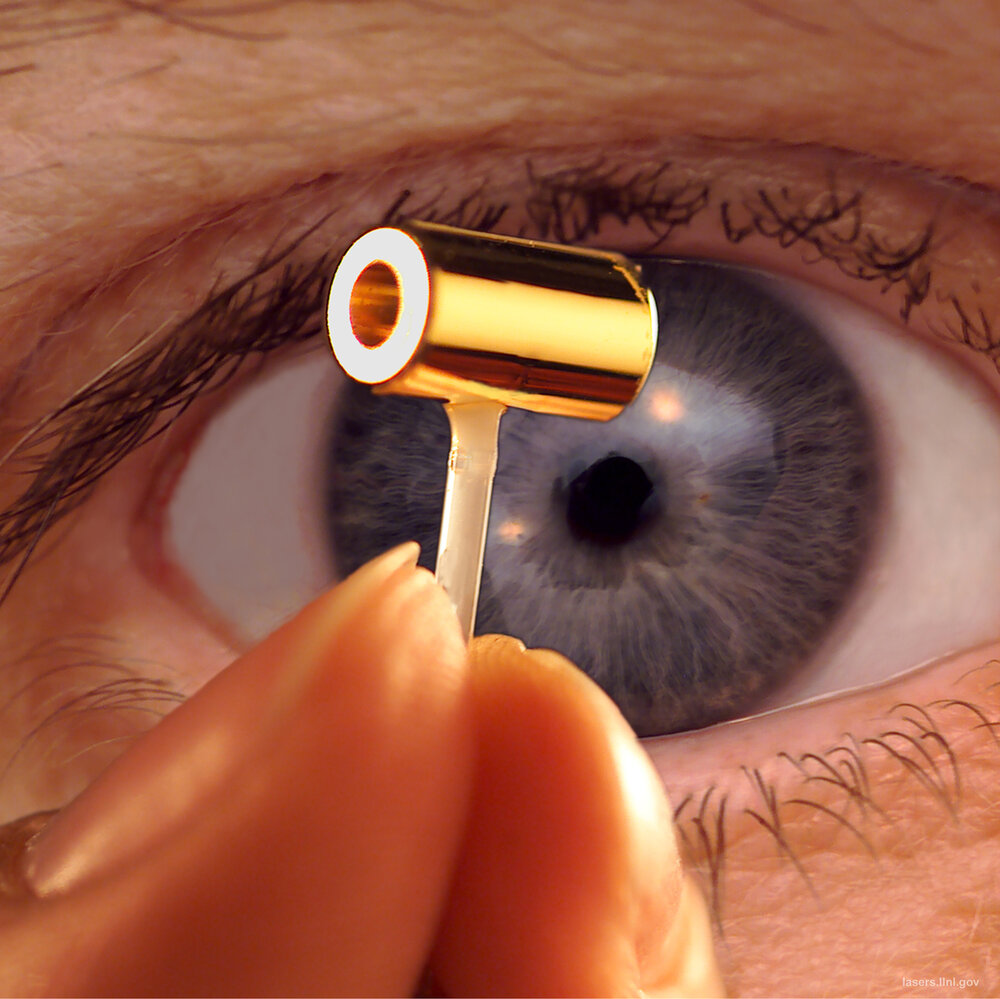

Warto dodać, że to samo zjawisko — konieczność ochrony zimnego paliwa przed przedwczesnym ogrzaniem — jest jednym z głównych wyzwań także w laserowej syntezie inercyjnej (ICF). Tam preheat wywołują m.in. szybkie elektrony i twarde promieniowanie z plazmy, a walka z nim (przez dobór materiałów kapsułki i profilowanie impulsu) jest przedmiotem intensywnych badań. To kolejny dowód, że problemy interstage nie są „sztuczkami zbrojeniowymi", lecz fundamentalnymi zagadnieniami fizyki implozji napędzanej promieniowaniem — wspólnymi dla broni i dla pokojowej energetyki termojądrowej.¹

Ewolucja: od jednej komory do miniaturyzacji

Geometria interstage ewoluowała wraz z całą bronią termojądrową. W najwcześniejszych, wielkich układach (jak Ivy Mike) otwarta literatura sugeruje jedną dużą komorę obejmującą oba stopnie, ze znaczną szczeliną standoff (w Mike sięgającą podobno 25 cm). Później pojawiły się rozwiązania przedziałowe i pełne układy dwukomorowe, w których primary i secondary mają bardziej odseparowane środowiska radiacyjne, komunikujące się przez kontrolowane apertury. Ten ruch ma głęboki sens: pozwala niezależnie kontrolować czas utrzymania promieniowania wokół primary i jego rozkład wokół secondary.²

Ta ewolucja była kluczowa dla miniaturyzacji. Lepsza kontrola strefy pośredniej pozwala zmniejszyć wymaganą szczelinę standoff i uzyskać mniejszy, szybszy secondary — co umożliwia zmieszczenie ogromnej mocy w kompaktowym pakiecie zdatnym do przenoszenia na pocisku. Rozwój kompaktowych głowic (jak W-80) wymagał więc nie tylko mocniejszych i sprawniejszych primary, ale przede wszystkim lepszego opanowania interstage. To pokazuje, że strefa pośrednia jest jednym z głównych ograniczeń skalowania i miniaturyzacji broni termojądrowej — być może ważniejszym niż sam dobór paliwa czy materiału tampera.²

Miniaturyzacja ma głęboki sens strategiczny. Im mniejsza i lżejsza głowica o danej mocy, tym więcej ich można umieścić na jednym pocisku (technologia MIRV — wiele niezależnie naprowadzanych głowic) i tym mniejsze, tańsze pociski są potrzebne. Postęp w interstage przełożył się więc bezpośrednio na kształt arsenałów: od pojedynczych, ogromnych bomb zrzucanych z bombowców po kompaktowe głowice na pociskach balistycznych. Można wręcz powiedzieć, że opanowanie strefy pośredniej było jednym z technicznych warunków przejścia od broni „odstraszania przez zniszczenie miast" do precyzyjnych, wielogłowicowych systemów. Niewidoczna „pusta przestrzeń" między stopniami okazała się więc jednym z cichych motorów całej ewolucji strategicznej.²

Kompaktowość ma jednak granice. Im mniejszy secondary, tym trudniej zapewnić wystarczającą kompresję i uniknąć strat, a im ciaśniejszy interstage, tym ostrzejsze wymagania co do symetrii i czasu. Istnieje więc dolna granica rozmiaru, poniżej której dana moc staje się nieosiągalna — wyznaczana właśnie przez fizykę transferu energii w strefie pośredniej. To dlatego najnowocześniejsze głowice są efektem dziesięcioleci dopracowywania interstage, a nie pojedynczego przełomu. Każda kolejna generacja „wyciskała" nieco więcej z tej samej fizyki, zbliżając się do granic narzucanych przez transport promieniowania i hydrodynamikę.²

Interstage jako problem inżynierii systemowej

Z punktu widzenia czytelnika łatwo popełnić błąd: uznać interstage za po prostu „kanał". To za wąskie ujęcie. Interstage jest funkcjonalnym zespołem: kanałem, wypełnieniem, obudową, przegrodami i ekranami, które wspólnie decydują o sprzężeniu między stopniami. Właśnie dlatego trudno wskazać jego jedną, zamkniętą definicję geometryczną — różne warianty wykorzystują różne kombinacje tych elementów. To typowy problem inżynierii systemowej: nie chodzi o pojedynczy materiał ani pojedyncze równanie, lecz o to, czy cały układ przekaże energię tam, gdzie trzeba, zanim rozpadnie się jego geometria.^1,2

Interstage jest miejscem spotkania kilku dziedzin naraz. Z materii, energii i hydrodynamiki promieniowania bierze zasadę transportu radiacyjnego i równowagi hohlraum. Z implozji radiacyjnej bierze mechanizm ablacji i kompresji secondary. Z hydrodynamiki fal uderzeniowych bierze intuicję, że małe asymetrie urosną do dużych zaburzeń. Projektowanie interstage wymaga więc jednoczesnego myślenia o fizyce promieniowania, hydrodynamice, neutronice i materiałoznawstwie — i pogodzenia ich sprzecznych wymagań w jednej, ciasnej strefie. To czyni go jednym z najtrudniejszych, a zarazem najmniej jawnych elementów broni termojądrowej.³

Inżynieria systemowa interstage dobrze ilustruje też, dlaczego symulacja komputerowa stała się w rozwoju broni tak kluczowa. Sprzężona fizyka transportu promieniowania, ablacji, hydrodynamiki i neutroniki w złożonej geometrii jest zbyt skomplikowana, by rozwiązać ją analitycznie — wymaga numerycznego modelowania. Nieprzypadkowo laboratoria jądrowe od początku należały do największych użytkowników superkomputerów, a dziś, w erze zakazu prób, to właśnie symulacje interstage i secondary (kalibrowane dawnymi danymi testowymi oraz eksperymentami ICF) pozwalają utrzymywać arsenał bez detonacji. Strefa pośrednia jest więc nie tylko wyzwaniem konstrukcyjnym, ale i jednym z głównych „konsumentów" mocy obliczeniowej w całej dziedzinie.³

Warto też zauważyć, że interstage jest miejscem, gdzie najbardziej widać różnicę między „znać zasadę" a „umieć zbudować". Zasada jest prosta i jawna: poprowadzić promieniowanie, wyrównać je, ochronić secondary. Ale przełożenie tej zasady na konkretne grubości, materiały i kształty, które zadziałają za pierwszym razem (bo broni nie da się „przetestować przed użyciem" w sensie pojedynczego egzemplarza), wymaga ogromnej wiedzy eksperymentalnej i obliczeniowej. To dlatego sama znajomość schematu Teller-Ulam nie wystarcza do zbudowania broni — a interstage jest jednym z najlepszych przykładów tej przepaści między wiedzą ogólną a zdolnością wykonawczą.³

Tajność i granice wiedzy

Uczciwość wymaga zaznaczenia, że o interstage wiemy dość dużo na poziomie funkcji fizycznych, ale znacznie mniej na poziomie konkretnych proporcji, materiałów i detali mechanicznych nowoczesnych głowic. Wiemy, że strefa ta ma przenosić promieniowanie, wygładzać jego rozkład, ograniczać asymetrię, chronić secondary przed preheatem i utrzymywać warunki czasowe dla implozji. Nie wiemy dokładnie, jakie grubości, materiały i kształty stosuje się w konkretnych współczesnych konstrukcjach — to pozostaje ściśle utajnione, a część wiedzy rekonstruowana jest pośrednio.²

Ta niepewność nie jest wadą opisu, lecz częścią uczciwego ujęcia tematu. Paradoks tajności broni jądrowej polega na tym, że ogólne zasady fizyczne są jawne i nauczane, a konkretne liczby — to, co naprawdę odróżnia działającą głowicę od projektu na papierze — są pilnie strzeżone. Dla celów dydaktycznych jawna wiedza w zupełności wystarcza, by zrozumieć, dlaczego sprawne działanie broni termojądrowej zależy nie tylko od primary i secondary, ale i od jakości ich sprzężenia. A to, że interstage jest jednym z najpilniej strzeżonych obszarów, samo w sobie świadczy o jego znaczeniu — gdyby był „tylko pustą szczeliną", nie byłoby czego ukrywać.^2,3

Historia ujawniania wiedzy o interstage jest sama w sobie pouczająca. Słynny artykuł Howarda Morlanda w The Progressive (1979) próbował zrekonstruować „sekret bomby wodorowej" z jawnych źródeł i wywołał sądową próbę cenzury (ostatecznie nieudaną). Ironia polega na tym, że to właśnie rola pianki i strefy pośredniej była tam przedstawiona w sposób częściowo mylący — utrwalając mit, że pianka „pcha" secondary. Pokazuje to, jak trudno odtworzyć prawdziwe działanie interstage z fragmentarycznych źródeł, i jak łatwo o uproszczenia, które brzmią przekonująco, a są fizycznie nieścisłe. Rzetelne zrozumienie wymaga oddzielenia funkcji (transport, symetria, ochrona przed preheatem) od popularnych, ale błędnych wyobrażeń.³

W praktyce warto przyjąć prostą zasadę lektury: gdy źródło publiczne mówi o "sekretnym materiale" między stopniami, należy najpierw zapytać, jaką funkcję miałby on pełnić. Czy utrzymuje kanał promieniowania przez ułamek właściwego czasu? Czy ogranicza asymetrię? Czy opóźnia mieszanie plazm? Czy chroni paliwo przed przedwczesnym ogrzaniem? Taka lista pytań jest bezpieczna i dydaktycznie uczciwa, bo dotyczy funkcji fizycznych, nie receptury. Jednocześnie pomaga odsiać popularny mit "pianki jako tłoka", który myli element pomocniczy z głównym napędem ablacyjnym.⁴

Dla czytelnika tej wiki płynie stąd praktyczny wniosek: opisując broń jądrową, warto trzymać się poziomu funkcji fizycznych, dobrze udokumentowanego w jawnej literaturze, i unikać spekulacji o konkretnych liczbach, które albo są utajnione, albo krążą w postaci niepewnych rekonstrukcji. Interstage jest doskonałym przykładem tematu, o którym można napisać dużo wartościowego i prawdziwego (jak działa, czemu służy, jakie problemy rozwiązuje), nie podając ani jednego wymiaru, który przybliżyłby kogokolwiek do zbudowania broni. Ta granica — między zrozumieniem a instrukcją — jest w tej dziedzinie pilnie przestrzegana, i słusznie.^2,3

Podsumowanie

Najkrótsze podsumowanie jest takie: interstage w broni termojądrowej to nie "pusty odstęp" między primary i secondary, lecz starannie zaprojektowana strefa transferu energii. Jej zadaniem jest poprowadzić promieniowanie, ograniczyć asymetrię, osłonić drugi stopień przed niepożądanym preheatingiem i utrzymać warunki potrzebne do skutecznej kompresji. Bez tego schemat Tellera-Ulama pozostaje tylko ładnym rysunkiem, a nie działającą architekturą fizyczną.

Można to ująć metaforą: jeśli primary jest „silnikiem", a secondary „kołami", to interstage jest całą „skrzynią biegów i przeniesieniem napędu" — niewidocznym, ale niezbędnym układem, który zamienia surową energię w użyteczny ruch. Popularne schematy, pokazujące między stopniami „pustą przestrzeń", są jak rysunek samochodu bez układu napędowego: poprawne w ogólnym zarysie, ale pomijające to, co naprawdę sprawia, że całość działa. Zrozumienie interstage jest więc kluczem do przejścia od „wiem, jak wygląda bomba wodorowa" do „rozumiem, dlaczego działa".

Ostatnia myśl jest taka: interstage najlepiej pokazuje, że broń termojądrowa jest triumfem nie pojedynczego wynalazku, lecz integracji. Promieniowanie, ablacja, hydrodynamika, neutronika i materiałoznawstwo muszą tu współpracować w jednej, ciasnej strefie, w skali nanosekund i ciśnień megabarów. To właśnie ta integracja — a nie żaden pojedynczy „sekret" — jest prawdziwą istotą i prawdziwą barierą technologii termojądrowej. A skromna, na pozór pusta strefa między stopniami jest jej najlepszym, najmniej docenianym symbolem — przypomnieniem, że w zaawansowanej technice to, co niewidoczne i pozornie puste, bywa zarazem najtrudniejsze i najważniejsze ze wszystkiego.

Dodatkowe materiały multimedialne

Na poziomie intuicyjnym warto zapamiętać jedną rzecz: w broni termojądrowej moc primary jest tylko punktem startu. O wyniku decyduje to, czy energia tego stopnia zostanie przechwycona, uporządkowana i użyta do wykonania konkretnej pracy nad secondary. Właśnie tę pracę organizuje interstage.

Powiązane kalkulatory i narzędzia

• Teller-Ulam — porządkuje dydaktycznie etapy i celowo pomijane elementy modelu termojądrowego.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na jakościowym rozrysowaniu trzech wariantów połączenia primary z secondary: pustej wspólnej komory, komory z ciężką przegrodą oraz układu z dodatkowymi baffles. W wariancie podstawowym należy:

1. zaznaczyć, którędy płynie promieniowanie w każdym wariancie,
2. wskazać miejsca potencjalnie najsilniejszej asymetrii ogrzewania,
3. opisać, które elementy ograniczają bezpośrednie "widzenie" jednej strony secondary,
4. porównać ryzyko zbyt wczesnego preheatingu paliwa fuzyjnego,
5. sformułować wniosek, dlaczego bardziej złożony interstage może poprawiać niezawodność implozji mimo wzrostu komplikacji konstrukcji.

Celem ćwiczenia jest pokazanie, że interstage jest narzędziem kontroli geometrii i czasu, a nie pasywnym dystansem między stopniami.

Drugie ćwiczenie powinno dotyczyć skali przemysłowej. Należy:

1. przyjąć, że ten sam primary ma pracować z secondary o dwóch różnych średnicach,
2. rozważyć, jak zmienia się potrzebny czas utrzymania wysokiej temperatury promieniowania w komorze drugiego stopnia,
3. ocenić, jak rosłaby rola ciężkich osłon, przegród i szerokości kanału promieniowania,
4. porównać wariant prostego jednoprzestrzennego interstage z wariantem bardziej przedziałowym,
5. wyjaśnić, dlaczego rozwój kompaktowych głowic termojądrowych wymagał nie tylko mocniejszych primary, ale też lepszej kontroli strefy pośredniej.

To ćwiczenie ma pokazać, że interstage jest jednym z głównych ograniczeń skalowania i miniaturyzacji broni termojądrowej.
