Ciężka woda (D2O) jako moderator

Streszczenie

Większość wody na Ziemi to zwykła woda zbudowana z wodoru lekkiego, ale istnieje też jej rzadsza odmiana, w której wodór został zastąpiony deuterem. Ta pozornie mała różnica zmienia bardzo dużo z punktu widzenia fizyki reaktorowej. Ciężka woda potrafi skutecznie spowalniać neutrony, a jednocześnie pochłania ich znacznie mniej niż zwykła woda. Dzięki temu reaktor może pracować nawet na uranie naturalnym, bez kosztownego wzbogacania, co uczyniło ciężką wodę jednym z najbardziej pożądanych materiałów jądrowych pierwszej połowy XX wieku.^1,2

To właśnie dlatego o zakłady i transporty ciężkiej wody toczyła się realna walka wywiadowcza i sabotażowa. Jeśli grafit okazywał się zbyt zanieczyszczony, a wzbogacony uran wciąż pozostawał poza zasięgiem przemysłu, ciężka woda stawała się alternatywną drogą do reaktora produkującego pluton. W praktyce oznaczało to, że kilka procent różnicy w bilansie neutronowym mogło przesądzać o tym, czy dany program jądrowy posunie się naprzód, czy ugrzęźnie na lata, co dobrze widać przy bitwie o ciężką wodę w Vemork i przy analizie niemieckiego niepowodzenia.^3,4

Rozszerzenie tematu

Ciężka woda to tlenek deuteru, czyli D₂O. Deuter jest izotopem wodoru zawierającym jeden proton i jeden neutron, więc jego jądro jest około dwa razy cięższe od jądra zwykłego wodoru. Sama substancja przypomina zwykłą wodę, ale ma nieco większą gęstość i lekko przesunięte temperatury topnienia i wrzenia. Z punktu widzenia chemii różnice nie wydają się dramatyczne, ale dla fizyki neutronów są bardzo istotne.^1,5

Rola moderatora w reaktorze polega na spowalnianiu neutronów powstałych w rozszczepieniach. Świeżo wyemitowane neutrony mają energie zbyt wysokie, aby efektywnie podtrzymywać reakcję łańcuchową w paliwie takim jak uran-235 rozproszony w uranie naturalnym. Moderator ma więc odbierać neutronom energię w kolejnych zderzeniach, ale nie może przy tym zjadać ich zbyt wiele. Właśnie ten drugi warunek odróżnia przeciętny materiał spowalniający od materiału naprawdę użytecznego reaktorowo.^2,3

Zwykła woda wykonuje pierwszą część zadania bardzo dobrze, bo jądra lekkiego wodoru skutecznie odbierają energię neutronom. Problem polega na tym, że lekki wodór stosunkowo chętnie neutrony pochłania. W reaktorze energetycznym z paliwem wzbogaconym to da się zaakceptować, ale w układzie opartym na uranie naturalnym każdy niepotrzebnie utracony neutron boli podwójnie: nie tylko nie podtrzymuje on reakcji łańcuchowej, ale też nie może zostać wykorzystany do przemian w uranie-238 i późniejszej hodowli plutonu.^2,4

Ciężka woda jest tak cenna dlatego, że stanowi znacznie lepszy kompromis. Deuter nadal dobrze spowalnia neutrony, ale pochłania ich dużo mniej niż lekki wodór. W praktyce oznacza to znacznie lepszą ekonomię neutronową całego układu. To właśnie ten zysk pozwolił budować reaktory moderowane ciężką wodą i zasilane uranem naturalnym, bez wchodzenia od razu w ogromny przemysł wzbogacania izotopowego. W obecnym szkicu ten sens był już uchwycony i zostaje zachowany: ciężka woda nie jest magiczna dlatego, że „spowalnia bardziej”, tylko dlatego, że spowalnia przy dużo mniejszych stratach neutronów.^2,5

W porównaniu z grafitem ciężka woda ma inną zaletę praktyczną. Grafit reaktorowy może również dać bardzo dobry bilans neutronowy, ale tylko wtedy, gdy jest oczyszczony do poziomu, który w latach czterdziestych był bardzo trudny do osiągnięcia. Śladowe ilości boru potrafiły zrujnować cały projekt. Ciężka woda omijała ten konkretny problem, choć w zamian wprowadzała inny: była ekstremalnie droga i trudna do wyprodukowania w dużej ilości.^3,4

To tłumaczy, dlaczego we wczesnych pracach nad energią jądrową i produkcją plutonu rozważano równolegle dwa tory: reaktor uran-grafit oraz reaktor uran-ciężka woda. Na początku wojny oba podejścia wydawały się sensowne. Dopiero później okazało się, że Amerykanie są w stanie opanować czystość grafitu i dojść do Chicago Pile-1, a Niemcy pozostaną znacznie bardziej uzależnieni od trudno dostępnej ciężkiej wody.⁴

Wątek Vemork nie był więc poboczną ciekawostką, tylko logiczną konsekwencją fizyki reaktorowej. Zakłady Norsk Hydro wytwarzały ciężką wodę jako produkt uboczny wielkoskalowej elektrolizy. Dla państwa próbującego zbudować reaktor na uranie naturalnym był to materiał o znaczeniu strategicznym. Dlatego bitwa o ciężką wodę miała sens wojskowy: zniszczenie instalacji albo transportu D₂O mogło opóźnić nie jeden eksperyment laboratoryjny, lecz cały możliwy tor dojścia do działającego reaktora.^4,6

Warto też wyraźnie rozdzielić dwa tematy, które często zlewają się w popularnych opowieściach. Ciężka woda sama z siebie nie jest paliwem jądrowym. Nie rozszczepia się jak pluton-239 ani uran-235. Jest materiałem pomocniczym, który poprawia bilans neutronów w rdzeniu. Jej znaczenie polega więc na tym, że umożliwia wykorzystanie innych materiałów jądrowych w konfiguracji, która bez niej byłaby podkrytyczna albo bardzo nieefektywna.^2,3

W programach wojskowych takie rozróżnienie jest kluczowe. Jeśli kraj nie umie jeszcze produkować dużych ilości wzbogaconego uranu, ale potrafi zdobyć ciężką wodę i zbudować odpowiednio czysty reaktor na uranie naturalnym, otwiera sobie drogę do produkcji plutonu-239. W tym sensie ciężka woda nie jest „alternatywą dla bomby”, tylko jednym z materiałów pośrednich, które czynią możliwą przemysłową drogę do materiału rozszczepialnego. Dokładnie taki mechanizm później wraca w dyskusji o indyjskim cyklu materiałów rozszczepialnych.^3,4

Sama produkcja D₂O stanowiła osobny problem inżynieryjny. Naturalna zawartość deuteru w wodzie jest bardzo mała, więc trzeba było przerabiać ogromne objętości surowca, aby uzyskać produkt o czystości reaktorowej. Źródła wskazują, że ciężka woda do zastosowań reaktorowych była wzbogacana zwykle do około 99,75% lub więcej. Takiej czystości nie osiąga się jednym prostym krokiem, lecz przez serię procesów separacyjnych, dobieranych pod kątem kosztu i wydajności.^1,5

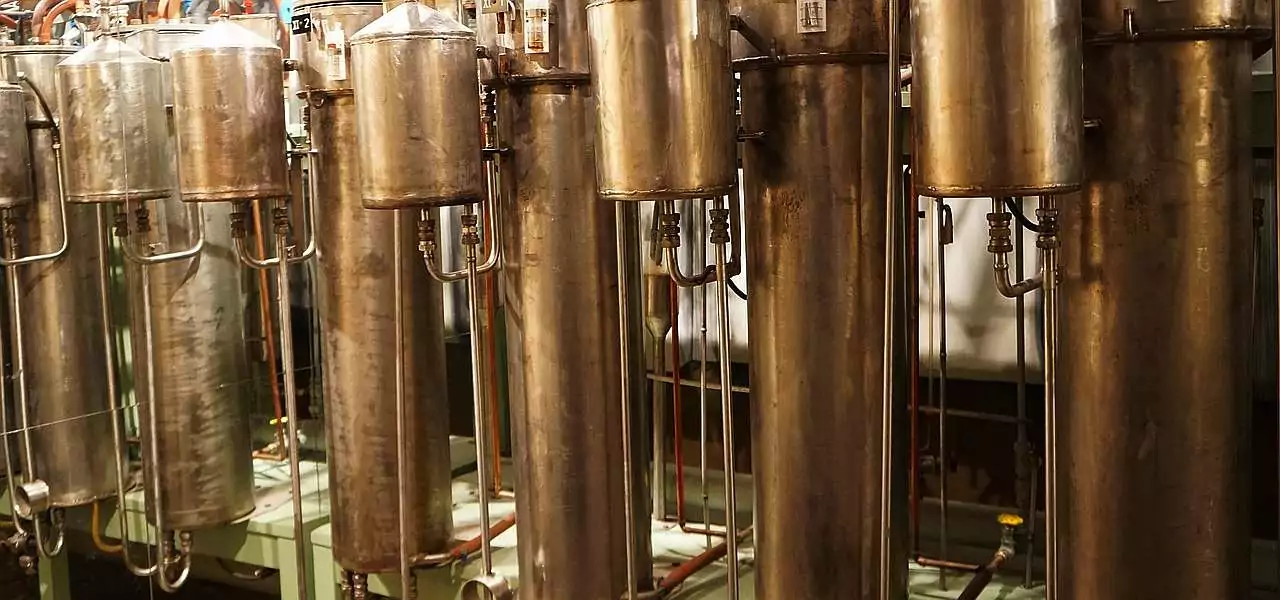

Przed II wojną światową standardową metodą przygotowywania ciężkiej wody była dalsza elektroliza coraz bardziej wzbogaconej wody. Mechanizm jest prosty w opisie, choć drogi w wykonaniu: podczas elektrolizy lżejsze izotopy wodoru łatwiej opuszczają ciecz, więc pozostały roztwór stopniowo wzbogaca się w deuter. Jeżeli proces prowadzi się wystarczająco długo, można dojść do bardzo wysokiej czystości D₂O. To dobrze zachowuje sens obecnej wersji artykułu: ciężka woda była możliwa do uzyskania, ale ceną była olbrzymia energochłonność.^5,6

Z czasem okazało się, że sama elektroliza jest zbyt droga, aby stanowić główną metodę przemysłową przy bardzo niskim stężeniu początkowym. W dużych zakładach bardziej opłacało się stosować układy wielostopniowe, gdzie we wstępnych etapach używano procesów chemicznej wymiany izotopowej o mniejszym koszcie jednostkowym, a techniki bardziej energochłonne zostawiano na końcowe doczyszczanie. To ważne zastrzeżenie, bo uproszczone opowieści o Vemork łatwo sugerują, że „ciężką wodę robi się po prostu przez elektrolizę”, gdy w praktyce sensowna produkcja przemysłowa była bardziej złożona.⁵

Ciężka woda ma jeszcze jedną konsekwencję, o której warto pamiętać. W reaktorach moderowanych D₂O część deuteru może wychwytywać neutrony i zamieniać się w tryt. To nie jest główna funkcja moderatora, ale ma znaczenie technologiczne i wojskowe, bo pokazuje, że materiał moderujący może równocześnie wpływać na inne strumienie izotopowe w całym systemie. W reaktorach kanadyjskich było to dobrze znane zjawisko eksploatacyjne.⁵

Najkrótszy praktyczny wniosek jest więc taki: ciężka woda była cenna nie dlatego, że sama zawierała dużo energii, lecz dlatego, że pozwalała oszczędzać neutrony. A w epoce, gdy każdy neutron był walutą, oznaczało to możliwość zbudowania reaktora tam, gdzie zwykła woda albo zanieczyszczony grafit prowadziły do ślepej uliczki.^2,3,4

Parametry neutronowe D₂O — dlaczego jest lepsza niż H₂O

Fizyczna przewaga D₂O nad H₂O wynika z różnicy w przekrojach czynnych deuteru i protonu:

Parametr	H₂O	D₂O (99,75%)	Grafit
Przekrój absorpcji $\sigma_{abs}$ (n/jądro)	0,332 barn (¹H)	0,000528 barn (²D)	0,00353 barn (¹²C)
Przekrój rozpraszania $\sigma_s$	20,4 barn	3,39 barn	4,74 barn
Dekrement energii $\xi$	1,000	0,725	0,158
Współczynnik moderacyjny $\xi\Sigma_s/\Sigma_a$	71	5 300–7 300	190
Wiek spowolnienia $\tau$ (cm²)	26,7	131	368
Długość dyfuzji $L$ (cm)	2,73	171–175	59
Droga migracji $M$ (cm)	5,7	19	18,7

Kluczowa liczba: współczynnik moderacyjny D₂O wynosi 5 300–7 300 (zależnie od stopnia wzbogacenia) — ponad 70× lepszy od H₂O i ponad 28× lepszy od grafitu. Deuter praktycznie nie pochłania neutronów ($\sigma_{abs} = 0{,}000528$ barn, czyli 630× mniej niż wodór), a jednocześnie skutecznie je rozprasza.

Długa długość dyfuzji ($L \approx 175$ cm) oznacza, że neutrony termiczne w D₂O "wędrują" daleko zanim zostaną pochłonięte — co pozwala na rozcieńczenie paliwa w dużej objętości moderatora i pracę na uranie naturalnym (z małym udziałem U-235). Jest to fizycznie niemożliwe dla H₂O — reaktory LWR muszą używać wzbogaconego uranu właśnie dlatego, że H₂O pochłania za dużo neutronów.^1,2,5

Efekt zanieczyszczenia H₂O w D₂O:

Reaktory CANDU i inne reaktory ciężkowodne wymagają D₂O o czystości ≥99,75% w D. Każdy procent H₂O zwiększa $\Sigma_a$ skutecznego moderatora, co zmniejsza "oszczędność" neutronów:

• Przy 0,25% H₂O (99,75% D₂O): $\Delta k_{eff} \approx -0,015$ (mała strata reaktywności)
• Przy 1% H₂O: $\Delta k_{eff} \approx -0,055$ (znaczna strata)
• Przy 5% H₂O: $\Delta k_{eff} \approx -0,25$ (reaktor może stać się podkrytyczny na naturalnym uranie)

Dlatego reaktory CANDU wyposażone są w systemy regularnego "odtrytiowania i oczyszczania D₂O" — nie tylko dla bezpieczeństwa trytu, ale dla utrzymania czystości izotopowej moderatora.⁵

Produkcja D₂O — metody przemysłowe

Naturalny deuter stanowi zaledwie 0,015% (156 ppm) wszystkich atomów wodoru. Aby wyprodukować ciężką wodę o reaktorowej czystości 99,75% D, trzeba wzbogacić deuter ~6 500-krotnie. Jest to jedno z największych wyzwań separacji izotopowej w przemyśle.

Metoda Gierdofa-Speiewaksa (GS, ang. Girdler-Sulfide):

Pierwsza prawdziwie przemysłowa metoda produkcji D₂O. Opiera się na reakcji wymiany izotopowej między wodą a siarkowodorem:

$$\text{H}_2\text{S} + \text{HD}^{16}\text{O} \rightleftharpoons \text{HDS} + \text{H}_2^{16}\text{O}$$

Czynnik rozdziału przy niskiej temperaturze (ok. 30°C): $\alpha \approx 2{,}37$ (deuter preferuje fazę gazową H₂S)
Czynnik rozdziału przy wysokiej temperaturze (ok. 130°C): $\alpha \approx 1{,}80$ (deuter preferuje fazę ciekłą H₂O)

System GS-BIEX (dwu-stopniowy) wykorzystuje różnicę $\alpha$ w dwóch etapach temperaturowych do efektywnej wymiany izotopowej. Metoda jest zoptymalizowana do wstępnego wzbogacenia deuteru z 0,015% do ok. 15–20%.

Instalacje GS były wielkie i energochłonne: zakład Savannah River Site (USA) produkcji D₂O (pracujący 1952–1982) używał kolumn o wysokości 100–200 m. Produkował ok. 720 ton D₂O rocznie na szczytach działalności.

Metoda elektrolizy:

Elektroliza wykorzystuje różnicę w szybkości wydzielania H₂ vs D₂ na katodzie:

$$\text{W wodzie: H}_2\text{O} + 2e^- \rightarrow \text{H}_2 + 2\text{OH}^-$$

Czynnik separacji elektrolizy alkalicznej (KOH): $\alpha_{el} \approx 6{,}0$ dla temperatury 25°C (deuter znacznie wolniej niż wodór wydziela się z elektrolitu — więc elektrolit wzbogaca się w deuter).

Elektroliza jest droższa energetycznie niż GS, ale daje wyższe wzbogacenie na etap. Vemork (Norsk Hydro) używał elektrolizy jako jedynej metody — produkował D₂O jako produkt uboczny elektrolizy wody na wodór dla amoniaku. Przy produkcji 200 000 ton H₂/rok, Vemork mógł wytwarzać ok. 12 ton D₂O rocznie.

Metoda Monotermalna CECE (ang. Combined Electrolysis and Catalytic Exchange):

Łączy elektrolizę z katalityczną wymianą izotopową w fazie gazowej:

$$\text{H}_2 + \text{HDO} \rightleftharpoons \text{HD} + \text{H}_2\text{O}$$

Stosowana w małych instalacjach "odtrytiowania D₂O" w reaktorach CANDU (Darlington, Ontario). Katalizator: platyna na Al₂O₃.

Destylacja frakcjonowania wody:

Temperatura wrzenia D₂O = 101,42°C (przy 1 atm), H₂O = 100,00°C — różnica tylko 1,42°C.
Czynnik separacji destylacji: $\alpha_{dist} = 1{,}027$ — bardzo niski. Wymaga dziesiątek kolumn destylacyjnych z setkami półek teoretycznych, żeby osiągnąć 99,75% czystości.

Mimo niskiej wydajności, destylacja jest jedyną metodą zdolną do bardzo wysokiego końcowego oczyszczenia (>99,9%). Stosowana jest jako ostatni etap wzbogacania w zakładach takich jak Bruce Nuclear (Kanada) i Manuguru (Indie).

Globalna produkcja D₂O:

Kraj/zakład	Metoda	Pojemność (t/rok)	Status
Kanada (AECL/Port Hawkesbury, NS)	GS+elektroliza	800 t	Zamknięty 1997
Kanada (Bruce Nuclear, ON)	Elektroliza	600 t	Zmniejszona produkcja
Indie (Manuguru, AP)	Monotermalna	185 t	Aktywny
Indie (Kota)	Monotherm	100 t	Aktywny
Argentina (Neuquen)	GS	200 t	Aktywny
Rosja (Krasnoyarsk)	Destylacja	100 t	Aktywny
USA (Savannah River)	GS	720 t	Zamknięty 1982

Kanada przez dekady dominowała w produkcji D₂O — reaktory CANDU wymagają ok. 700–800 ton D₂O na reaktor (z uzupełnieniem ~2 t/rok strat). Po zamknięciu głównych zakładów kanadyjskich, Indie stały się ważnym producentem.

Cena D₂O (reaktorowy grade, 99,75%): w latach 2010-ych ok. 300–400 USD/kg dla hurtowych zamówień reaktorowych.^5,6

Operacja Gunnerside i sabotaż Vemork — szczegóły

Bitwa o ciężką wodę była jedną z najsłynniejszych operacji sabotażowych II wojny światowej, a jej militarny sens wynikał bezpośrednio z fizyki reaktorowej.

Kontekst:
Zakłady Norsk Hydro w Vemork (gmina Tinn, Telemark, Norwegia) były jedyną instalacją na świecie zdolną do produkcji D₂O w ilościach reaktorowych. Po zajęciu Norwegii przez III Rzeszę (kwiecień 1940), zakład znalazł się pod kontrolą niemiecką. Niemcy natychmiast rozbudowali produkcję D₂O — z ok. 12 t/rok do planowanych 1 500 l/miesiąc (około 18 t/rok).

Operacje:

Operacja Freshman (listopad 1942): Aliantyzki zrzut 34 komandosów — dwa szybowce rozbijają się w górach norweskich. Wszyscy zginęli lub zostali rozstrzelani przez Niemców.

Operacja Gunnerside (luty 1943):

• 16 lutego 1943: 6 norweskich komandosów SOE (Special Operations Executive) zostaje zrzuconych na spadochronie na plataeau Hardanger
• 27/28 lutego 1943: Wyprawa do Vemork przez mroźne góry
• Sabotażyści przecięli ważony metal i weszli do zakładu przez kanał kablowy
• Zniszczono 18 elektrolizerów wysokiego stężenia — ok. 500 litrów D₂O rozlano lub zniszczono
• Bez ofiar ze strony aliantów; sabotażyści uciekli na nartach do Szwecji

Efekt: produkcja D₂O zahamowana na kilka miesięcy. Niemcy odbudowali zakład do jesieni 1943.

Bombardowanie USA (listopad 1943):
16 listopada 1943 — 140 bombowców B-17 Flying Fortress bombarduje Vemork. Efekt: zniszczenie instalacji, ale niemcy przewożą ocalałe ilości D₂O do Niemiec.

Zatopienie promu SF Hydro (luty 1944):
Niemcy transportowali 14 beczek D₂O (ok. 590 litrów) promem przez jezioro Tinnsjøen, który był następnie miał trafić do Niemiec koleją. Knut Haukelid (SOE) i miejscowi partyzanci umieścili bombę zegarową na dnie promu. Prom zatonął 20 lutego 1944 — 14 beczek D₂O (oraz niestety 18 cywilów norweskich i 4 Niemców) znalazło się na dnie jeziora. Niemcy nie zdołali zdobyć wystarczających ilości ciężkiej wody do skompletowania działającego reaktora do końca wojny.^4,6

Reaktory CANDU — największy sukces D₂O

Kanadyjski Deuterium Uranium (CANDU) jest jedyną linią reaktorów energetycznych, która z sukcesem weszła do komercyjnej eksploatacji na zasadzie moderacji D₂O. Cechy charakterystyczne:

Zasada działania:

• Paliwo naturalne UO₂ (bez wzbogacenia, U-235 = 0,72%)
• Moderator i chłodziw: D₂O (dwa oddzielne obwody D₂O: moderatorowy i chłodzący)
• Geometria: poziome kanały ciśnieniowe (calanders) w wielkim zbiorniku D₂O
• Przeładunek paliwa: online, pod pełną mocą — bez wyłączania reaktora
• Moc typowa: 700–1 000 MWe na blok

Zalety CANDU:

1. Naturalne paliwo (UO₂): brak potrzeby wzbogacalni — możliwość autarkii energetycznej
2. Online refuelling: wysoka dyspozycyjność (>90%), brak "otwierania" reaktora dla wymiany paliwa
3. Elastyczność paliwowa: może spalać thorium, MOX, wzbogacony uran, pluton, nawet odpady WMD
4. Ujemny temperaturowy współczynnik reaktywności moderatora: bezpieczeństwo pasywne
5. Wysoki współczynnik konwersji U-238→Pu-239: potencjał breeder-economy

Wady CANDU:

1. Wymaga ok. 800 t D₂O na reaktor (300-400 USD/kg = 240-320 mln USD koszt moderatora)
2. D₂O tritiuje się w wyniku neutronów → konieczność odtrytiowania (koszt operacyjny)
3. Wysoka aktywność trytu w D₂O (CANDU daje ~15–20 TBq trytu na GWe/rok)
4. Duże wymiary reaktora (zbiornik kalaendria ok. 8m średnicy)

Elektronie CANDU na świecie:

• Kanada: 19 reaktorów w eksploatacji (Darlington, Pickering, Bruce, Point Lepreau)
• Indie: 14 reaktorów PHWR (odmiana CANDU); planowane kolejne
• Korea Pd.: 4 reaktory CANDU (Wolsong)
• Argentyna: 2 reaktory CANDU (Embalse, Atucha)
• Rumunia: 2 reaktory CANDU (Cernavoda)
• Pakistan: 1 reaktor CANDU (Karachi — KANUPP, pierwotnie, do 2017)
• Chiny: 2 reaktory CANDU (Qinshan III)

Łącznie: ok. 45 reaktorów na świecie, produkujących ok. 23 GWe (5–6% globalnej produkcji jądrowej).⁵

Tryt jako produkt uboczny moderatora D₂O

Deuter w D₂O pochłania neutrony i produkuje tryt:

$$^2\text{D} + n \rightarrow ^3\text{T} + \gamma$$

Przekrój czynny: $\sigma_{abs}(D, 0{,}025 \text{ eV}) = 0{,}000528$ barn — mały, ale przy ogromnej ilości D₂O (800 t × $6{,}022 \times 10^{25}$ D-atomów/t) produkcja trytu jest znacząca.

W typowym reaktorze CANDU (700 MWe):

• Produkcja trytu: ok. 70–100 TBq/rok na reaktor (po przeliczeniu przez strumień neutronów i czas)
• Po 30 latach pracy: D₂O zawiera ok. 15–25 × 10⁶ GBq trytu (łącznie w całym inwentarzu moderatora)

Tryt jest radioaktywny (T₁/₂=12,32 lat, emiter beta-minus 18,6 keV), co wymaga:

• Regularnego odtrytiowania D₂O w separatorach izotopowych (CECE lub LPCE)
• Zarządzania zmagazynowanym trytem (PHWF — Plutonium and Tritium Handling Facility w Ontario)
• Monitoringu emisji do środowiska (trytiowana woda do atmosfery i wód gruntowych)

Tryt jest jednocześnie cennym materiałem:

• Jako komponent broni termojądrowych (cząsteczka D+T w głowicach boosted/thermonuclear)
• Jako znacznik radioizotopowy w badaniach medycznych i farmaceutycznych
• Jako surowiec do tritiation-luminescence (podświetlanie bez elektryczności, np. znaki ewakuacyjne)
• Jako paliwo fuzyjne w tokamakach (ITER, DEMO — mieszanka D+T)

Kanada jest jednym z największych eksporterów trytu — wydobywanego z D₂O reaktorów CANDU przez Tritium Removal Facility (TRF) w Darlington. Eksport trytu podlega kontroli nieproliferacyjnej (MAEA, NSG).⁵

Proliferacyjne aspekty ciężkiej wody — NSG Trigger List

Ciężka woda jest materialnie strategiczna z punktu widzenia kontroli proliferacji, bo otwiera ścieżkę do reaktora na naturalnym uranie → produkcji plutonu bez wzbogacania. Dlatego:

NSG Trigger List (Annex A, Category III):
Ciężka woda jest wpisana na listę eksportową NSG z wymaganiami Full-scope Safeguards lub Governmental Assurances:

• D₂O o czystości > 99,0% lub większa ilość D₂O dla zastosowań reaktorowych
• Instalacje do produkcji D₂O
• Szablony zaprojektowane specjalnie do produkcji D₂O

Przypadki proliferacyjne:

Irak: Przed wojną w Zatoce 1990 roku, Irak podjął próby zakupu D₂O przez pośredników z Niemiec i Rumunii. Irak nie posiadał reaktorów ciężkowodnych, co wskazywało na planowany reaktor do produkcji plutonu. MAEA zidentyfikowała ten program po 1991 roku w ramach inspekcji post-Desert Storm.

Iran (IR-40, Arak): Reaktor IR-40 w Arak (40 MWt, moderator D₂O) był przedmiotem ostrego sporu w ramach negocjacji JCPOA (2015). USA i Europa nalegały na modyfikację reaktora (wymiana ciężkiej wody na lekką lub zmiana projektu) — bo IR-40 mógł produkować ok. 8–10 kg Pu-239 rocznie (wystarczające na 1–2 ładunki). W JCPOA uzgodniono: wypełnienie rdzenia betonem, przekonstruowanie na reaktor LWR z wzbogaconym paliwem i zachodnim projektorem.

KRLD (Korea Północna): Reaktor 5 MWe w Yongbyon (grafit + gaz CO₂, nie D₂O, ale podobna logika) jest reaktorem produkcyjnym Pu. KRLD prowadziła rozmowy o zakupie D₂O w latach 90. przez pośredników, co zostało przechwycone przez wywiad USA.

Pakistan: Reaktor KANUPP (1971–2017) był reaktorem CANDU z D₂O — pierwotnie pod kanadyjskim nadzorem. Po detonacji nuklearnej Indii w 1974, Kanada wstrzymała wsparcie dla Pakistanu. KANUPP przez lata działał na pakistańskim D₂O, a jego pluton mógł (w teorii) zasilać program broniowy.

Kontrola eksportu D₂O jest jednym z najstarszych elementów reżimu nieproliferacyjnego — starszym niż NPT. Już w 1946 roku US Export Controls Act wymagał licencji na eksport D₂O.^5,6

Reaktor MARIA w Świerku a ciężka woda

Reaktor badawczy MARIA (20 MW, NCBJ Świerk) używa ciężkiej wody jako moderatora i pochłaniacza ciepła — choć w nieco innym schemacie niż CANDU:

• Paliwo: wysoko wzbogacone paliwowe kasetle HEU (historycznie) → obecnie LEU (19,75% U-235)
• Moderator: D₂O w berylowym łożu
• Chłodziw kanałów paliwowych: lekka woda H₂O (wewnątrz kanałów)
• Reflektor: beryl

Zapas D₂O w reaktorze MARIA wynosi ok. 20 m³ (~20 t) — wartość ok. 6–8 mln USD. MARIA uzupełnia straty D₂O przez zakupy na rynku globalnym (od Kanady, Indii lub Argentyny).

Tryt narastający w D₂O MARII jest regularnie monitorowany przez Laboratorium Ochrony Radiologicznej NCBJ i ujmowany w raportach do PAA i MAEA. Poziom trytu w D₂O MARII jest niższy niż w reaktorach CANDU (mniejszy strumień neutronów), ale wymaga regularnych badań wody i bezpiecznego składowania przy wymianie D₂O.⁵

Dydaktyczne znaczenie ciężkiej wody

Ciężka woda jest doskonałym tematem dydaktycznym, łączącym:

1. Chemię izotopową: D₂O vs. H₂O — identyczne wzory, różna masa, różne właściwości fizyczne (T_top = 3,81°C, T_wrz = 101,42°C). Zmiana izotopu w cząsteczce zmieniająca właściwości — ilustracja efektów izotopowych w chemii.

2. Fizykę jądrową: Przekrój czynny deuteru (0,000528 barn) vs. protonu (0,332 barn) — różnica 630-krotna. Doskonały przykład wpływu struktury jądra na "neutronową przezroczystość" materiału.

3. Historię nauki: Odkrycie deuteru przez Urey'a (Nobel 1934). Produkcja D₂O w Vemork — wątek wojenny. Reaktory CANDU — sukces inżynieryjny Kanady.

4. Politykę nieproliferacyjną: NSG controls, przypadek Iranu IR-40, Pakistan KANUPP — jak jeden materiał pomocniczy (nie fissile!) może być kluczowy dla drogi do bomby.

5. Ekonomię energetyczną: CANDU vs. LWR — kompromis między kosztem moderatora (D₂O ~300 USD/kg) a kosztem wzbogacania uranu. CANDU nie potrzebuje wzbogacalni, ale potrzebuje drogiego D₂O i triti-management.

Na polskich uczelniach ciężka woda pojawia się w kursach fizyki reaktorów (AGH, PW, NCBJ) i jest fizycznie obecna w Polsce jako moderator reaktora MARIA. NCBJ prowadzi regularne szkolenia dla inspektorów radiologicznych obejmujące obsługę D₂O i monitoring trytu. Reaktor MARIA jest udostępniany studentom polskim jako unikatowe miejsce edukacji reaktorowej — jeden z nielicznych aktywnych reaktorów badawczych w Europie Środkowej.^1,5

Biologiczne właściwości D₂O — woda ciężka w organizmach

Ciężka woda ma fascynujące właściwości biologiczne, które odróżniają ją od zwykłej wody i mają znaczenie zarówno naukowe, jak i praktyczne:

Toksyczność D₂O dla organizmów:
W dużych stężeniach D₂O jest toksyczna dla organizmów żywych — nie przez radioaktywność (D₂O nie jest radioaktywna), lecz przez efekty biochemiczne:

• Enzymy i białka o aktywności zależnej od wymiany protonów (transferazy, kinazy) działają wolniej w D₂O
• Polimeryzacja mikrotubul (kluczowa dla podziałów komórkowych) jest zakłócona przez D-O-D
• Wymiana protonów w błonach (gradient elektrochemiczny mitochondriów) jest spowolniona
• Osmotyczna dyfuzja przez kanały akwaporynowe jest ok. 20% wolniejsza dla D₂O vs H₂O

Dawka śmiertelna D₂O dla ssaków:

• Przy podawaniu 25% D₂O w wodzie pitnej (przez kilka tygodni): znaczące zaburzenia
• Przy 50% D₂O: letalne dla myszy w ciągu 3–6 tygodni
• Przy 90% D₂O: letalne w ciągu kilku dni dla większości ssaków

Dla człowieka szacuje się, że ~25–35% zastąpienie wody ciałowej przez D₂O byłoby śmiertelne. "Dawka śmiertelna" wynikająca z toksyczności biochemicznej D₂O (nie radioaktywności!) wynosi ok. 2–3 litry czystej D₂O rocznie (przy stałym zastępowaniu H₂O przez D₂O — scenariusz niepraktyczny).

Pracownicy reaktorów CANDU mają regularne badania stężenia trytu w moczu, ale nie D₂O — bo D₂O samo w sobie, przy normalnych poziomach ekspozycji (wdychanie par, dotyk), nie stanowi zagrożenia zdrowotnego.

D₂O w badaniach biologicznych:
Deuterowanie związków organicznych (zastąpienie H przez D w cząsteczce) jest ważną techniką w:

• Farmakokinetyce: leki deuterowane (np. deutetrabenazyna, Deutrabenazyna/AUSTEDO) mają przedłużony czas działania bo wiązania C-D są silniejsze niż C-H i wolniej ulegają hydrolizie enzymatycznej
• Spektroskopii NMR: D₂O jest standardowym rozpuszczalnikiem w NMR — nie daje sygnałów protonowych, co upraszcza widma
• Śledzeniu metabolicznym: znakowanie izotopem D pozwala śledzić losowanie metabolitów bez radioaktywności
• Netrografii małokątowej (SANS): kontrast między H i D w strukturach biologicznych (białka, membrany, DNA)

W Polsce D₂O jest stosowane w Instytucie Fizyki Jądrowej PAN w Krakowie (badania SANS na reaktorze badawczym w Europie) i w NCBJ jako moderator MARII.^1,5

Historia odkrycia deuteru i ciężkiej wody

Deuter odkrył Harold Urey (Nagroda Nobla 1934, Columbia University) w 1932 roku:

1. Urey przewidział teoret. istnienie izotopu H-2 (deuteru) na podstawie defektów masy
2. Eksperymentalnie: spektroskopia emisyjna destylowanego ciekłego wodoru — identyfikacja linii spektralne Balmera dla deuteru przy dłuższych długościach fali (m.in. seria Balmera dla D: λ=6 561 Å vs. 6 563 Å dla H)
3. Pierwsza próbka ciężkiej wody (~1 mL, ok. 20% D) wyprodukowana w 1933 roku przez Washburn i Urey, przez destylację elektrolityczną wodoru z wodą

Gilbert Lewis (UC Berkeley) po raz pierwszy wyizolował D₂O (~1 mL) i wykonał pierwsze eksperymenty z jej właściwościami biologicznymi (1933 rok).

Ernest Walton i John Cockcroft w Cavendish Laboratory (Cambridge, 1932) użyli deuteronów (jąder D) jako pocisków w akceleratorze do badania jąder atomowych — co przyniosło Nobla w 1951 roku.

D₂O i deuter są więc centralnym materiałem w historii fizyki jądrowej: od odkrycia w 1932 roku, przez wojenne zastosowanie w inicjatorach broni termojądrowych, po współczesne reaktory CANDU i ITER. Jest to jeden z tych materiałów, który połączył w historycznym biegu: spektroskopię, chemię izotopową, biologię, fizykę reaktorową i technologię broniową — w jednym pierwiastku i jego ciężkim izotopie.^1,6

Woda ciężka w programach reaktorowych Indii i Argentyny

Dwa kraje stworzyły własne, niezależne programy reaktorów ciężkowodnych — bez pełnej dependencji od Kanady:

Indie (PHWR):
Indie po testie jądrowym 1974 i wstrzymaniu kanadyjskiej współpracy rozwinęły własny program reaktorów ciężkowodnych PHWR (Pressurized Heavy Water Reactor):

• Oparty na CANDU, ale z modyfikacjami Indian-specific design
• Paliwo: naturalny UO₂ lub wzbogacony do 2%
• Moderator: ciężka woda D₂O (99,75%)
• Chłodzenie: D₂O (oddzielny obwód)
• Aktualnie: 14 reaktorów PHWR w eksploatacji (700 MWe, 220 MWe), planowane kolejne 600 MWe

Indie produkują własne D₂O (zakłady Manuguru, Kota, Thal) — niezależność strategiczna ma tu kluczowe znaczenie, bo indyjski program jądrowy nie podlega pełnym gwarancjom MAEA (Indie nie podpisały NPT).

Argentyna (CNEA/NASA):
Argentyna opracowała własny reaktor ciężkowodny CAREM-25 (25 MWe, prototyp):

• Małe reaktory modułowe (SMR) z D₂O
• Pasywne chłodzenie awaryjne (bez pomp)
• Uruchomiony prototyp w 2024 roku (CAREM-25 zaczął fazę rozruchu)
• Planowane komercyjne wersje 100 MWe

Argentyna ma własne zakłady produkcji D₂O (Neuquén), co daje jej strategiczną autonomię paliwową.

Oba kraje pokazują, że technologia ciężkowodna może być "demokratyzowana" — dostępna dla państw, które nie mają dostępu do wzbogacania uranu ani do zachodniej technologii LWR na preferencyjnych warunkach.^5,6

Przyszłość technologii ciężkowodnej — AHWR i cykl torowy

Ciężka woda może odgrywać kluczową rolę w cyklu torowym (Th-232 → U-233):

AHWR (Advanced Heavy Water Reactor):
Indyjski projekt reaktora drugiej generacji z D₂O:

• Reaktor ciężkowodny zasilany mieszanką ThO₂ + UO₂ (thorium-based fuel)
• Moderator: D₂O (ciśnieniowy zbiornik)
• Chłodziw: H₂O (wrzący, naturalna cyrkulacja)
• Moc: 300 MWe
• Cel: spalanie Th-232 i produkcja U-233 (fisylny izotop w cyklu torowym)
• Status: projekt zaawansowany, planowany start do 2030 roku

D₂O jest tu kluczowy z tych samych powodów co w CANDU: uran naturalny lub mieszanina Th/U o niskim wzbogaceniu wymaga dobrego bilansu neutronowego, osiągalnego tylko z D₂O lub grafitem.

Cykl torowy z D₂O jest szczególnie atrakcyjny dla Indii — które posiadają ok. 30% globalnych zasobów toru (ok. 846 000 ton ThO₂), ale mało uranu. Reaktory AHWR mogłyby zamknąć indyjski cykl paliwowy z torowym U-233 bez importu uranu.⁵

Porównanie D₂O, H₂O i grafitu jako moderatorów — tabela syntetyczna

Zestawienie wad i zalet trzech kluczowych moderatorów reaktorowych z perspektywy historycznej i współczesnej:

Kryterium	H₂O	D₂O	Grafit
Neutronowy współczynnik moderacyjny	71	5 300–7 300	190
Możliwość pracy na nat. uranie	Nie	Tak	Tak (po oczyszczeniu)
Koszt materiału	Minimalny	Bardzo wysoki (300–400 USD/kg)	Niski (2–10 USD/kg)
Dostępność	Globalna	Ograniczona (producenci)	Globalna
Proliferacyjna wrażliwość	Niska	Wysoka (NSG controls)	Umiarkowana
Temperatura pracy	<300°C (ciecz)	<300°C (ciecz)	>700°C (ciało stałe)
Problem starzenia	Radioliza H₂O	Trytiacja D₂O	Energia Wignera
Efekt pustki	Ujemny VCC	Ujemny VCC	Może być dodatni (RBMK)
Typ stosowanych reaktorów	LWR (PWR, BWR)	CANDU, PHWR, badawcze	RBMK, AGR, Magnox, VHTR
Przykłady reaktorów	Westinghouse AP1000	CANDU-6, MARIA	RBMK-1000, Dragon

Wybór moderatora jest jedną z pierwszych decyzji projektowych i zarazem jedną z najtrudniej odwracalnych — bo określa typ paliwa, architekturę reaktora i cykl paliwowy na kolejne 40–60 lat.

Polska przyszłościowe reaktory AP1000 (LWR, moderator H₂O) i BWRX-300 (BWR, moderator H₂O) są oparte na H₂O — co jest zgodne z globalnymi trendami dominacji LWR. Reaktor MARIA (D₂O) pozostanie jedynym reaktorem ciężkowodnym w Polsce przez co najmniej jeszcze kilkanaście lat — do planowanego wyłączenia ok. 2030 roku lub ewentualnej modernizacji (NCBJ rozważa koncepcję MARIA-bis).^5,6

Wypadek NRX i lekcje bezpieczeństwa z reaktorów ciężkowodnych

Reaktory ciężkowodne mają swoją własną historię wypadków i lekcji bezpieczeństwa. Najważniejszy incydent:

NRX Accident (Chalk River, Kanada, 1952):
12 grudnia 1952 roku doszło do częściowego stopienia rdzenia reaktora NRX (National Research Experimental, 42 MWt, D₂O) w Chalk River. Zdarzenie:

1. Seria błędów operatorskich doprowadziła do wzrostu mocy poza granice bezpieczeństwa
2. Rdzeń uległ częściowemu stopieniu i wypuszczeniu materiałów radioaktywnych do moderatora D₂O
3. Skażona D₂O i woda z chłodzenia wypełniły piwnicę budynku — tysiące galonów skażonej wody musiały być ręcznie wypompowane

Uczestnikiem sprzątania był między innymi Jimmy Carter — późniejszy prezydent USA, wówczas oficer marynarki wojennej trenowany w zakresie technologii reaktorów jądrowych przez Admirała Rickovera. Carter wspominał to zdarzenie jako kształtujące jego podejście do energetyki jądrowej.

NRU Accident (Chalk River, 1958):
Kolejny wypadek — pożar zniszczył rdzeń reaktora NRU. Oba incydenty przyczyniły się do opracowania nowych standardów bezpieczeństwa, które stały się podstawą dla współczesnych zasad obrony w głąb (ang. defence in depth).

Wnioski bezpieczeństwa dla reaktorów D₂O:
Reaktory ciężkowodne mają pewne specyficzne cechy bezpieczeństwa — zarówno korzystne jak i niekorzystne:

• Ujemny temperaturowy VCC: wzrost mocy → wzrost temp. D₂O → ujemna reaktywność → naturalny dławik mocy (korzystne)
• Dodatni VCC przy pustce: w CANDU próżnia (parowanie D₂O) może dać delikatny pozytywny VCC — zarządzany przez pręty regulacyjne i systemy zalewowe D₂O
• Duże inwentarze D₂O: w razie awarii duże ilości skażonej D₂O są wyzwaniem dla łagodzenia skutków
• Tryt: w razie poważnej awarii uwolnienie trytiowanej D₂O jest główną ścieżką uwolnienia radioaktywności (T₁/₂=12,3 lat, łatwo wchłaniany przez skórę i przez wdychanie pary wodnej)

Doświadczenia NRX i NRU ukształtowały kulturę bezpieczeństwa AECL i sektora jądrowego w sposób porównywalny z tym, co Windscale zrobiło dla Wielkiej Brytanii czy Three Mile Island dla USA — choć mniej spektaklarnie i mniej znane publicznie. Oba zdarzenia doprowadziły do sformalizowania procedur operacyjnych, które 70 lat później nadal są fundamentem bezpiecznej eksploatacji reaktorów ciężkowodnych na całym świecie.^4,5

Dodatkowe materiały multimedialne

Powiązane kalkulatory i narzędzia

• Hodowla plutonu — przelicza przemianę materiału płodnego w pluton i sens reaktorów powielających.
• Tryt — liczy produkcję, rozpad i podstawowe bilanse trytu w układach jądrowych.

Ćwiczenia praktyczne

Pierwsze ćwiczenie powinno polegać na zbudowaniu prostego modelu obliczeniowego porównującego trzy warianty moderatora: wodę lekką, ciężką wodę i grafit. W wariancie podstawowym należy:

1. przyjąć uproszczony jednoparametrowy opis moderatora: zdolność spowalniania oraz względną skłonność do pochłaniania neutronów,
2. zdefiniować dla każdego wariantu ten sam strumień neutronów wejściowych pochodzących z rozszczepień,
3. policzyć, ile neutronów po serii zderzeń pozostaje do dalszego podtrzymywania reakcji oraz do przemian w uranie-238,
4. przeprowadzić analizę czułości, pokazując, jak małe pogorszenie bilansu neutronowego przesuwa układ od stanu bliskiego krytyczności do stanu wyraźnie podkrytycznego,
5. porównać wynik z rolą grafitu reaktorowego i wyjaśnić, dlaczego ciężka woda była tak atrakcyjną alternatywą.

Celem ćwiczenia nie jest odtworzenie pełnej teorii transportu neutronów, lecz uchwycenie najważniejszego sensu technologicznego: moderator nie jest tylko „hamulcem” dla neutronów, ale elementem decydującym o całym budżecie neutronowym układu.

Drugie ćwiczenie powinno być przemysłowym przeliczeniem skali produkcji ciężkiej wody. Należy:

1. przyjąć z literatury orientacyjne stężenie deuteru w wodzie naturalnej oraz wymaganą czystość produktu reaktorowego,
2. oszacować, jaką masę lub objętość wody wejściowej trzeba przerobić, aby uzyskać 1 kg, 1 t i 20 t ciężkiej wody,
3. porównać wariant czysto elektrolityczny z wariantem wielostopniowym, w którym elektroliza służy tylko do końcowego doczyszczania,
4. przeliczyć skutki logistyczne: zapotrzebowanie na energię elektryczną, liczbę stopni procesu, wymagania materiałowe i ryzyko sabotażu pojedynczej instalacji,
5. odnieść wynik do historycznego znaczenia zakładów w Vemork i wyjaśnić, dlaczego zniszczenie produkcji D₂O mogło mieć konsekwencje strategiczne.

To ćwiczenie ma pokazać, że w inżynierii jądrowej materiał teoretycznie świetny może być praktycznie bezużyteczny, jeśli jego produkcja nie daje się zamknąć w realistycznym bilansie energii, aparatury i czasu.

Przejdź do ćwiczenia interaktywnego
